Marca	Vevor
Modello	XAQL36-36
Tipo di prodotto	Piattaforma elevatrice per carrello elevatore
Dimensioni (L x l x H)	36 x 36 x 37 pollici (91,4 x 91,4 x 94 cm)
Capacità di carico	1 200 libbre (544 kg)
Fessura per forche	6,3 x 2,75 pollici
Materiale del pavimento	Acciaio antiscivolo, spessore 1,5 mm
Rivestimento	Vernice a forno antiruggine e anticorrosione
Contenuto della confezione	Piattaforma, catena di sicurezza, cintura di sicurezza, 2 ruote pivottanti 4", 2 ruote direzionali 4", 2 ruote universali 3" con freni, bulloni M8, chiavi, perni, manuale
Utilizzo principale	Lavori in altezza: cambio lampadine, riparazione tetti, pittura esterna, potatura
Sicurezza	Cintura di sicurezza, catena di bloccaggio, parapetto rimovibile, chiavistello della porta, divieto per minori
Manutenzione	Controllare regolarmente serraggio delle viti, assenza di graffi sul rivestimento, buon funzionamento del chiavistello
Garanzia	Assistenza tecnica e certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - XAQL36-36 Vevor

Qual è la capacità di carico massima del Vevor XAQL36-36?

La capacità di carico massima è di 1 200 libbre (544 kg).

Come installare la piattaforma su un carrello elevatore?

Aprire l'imballo, assemblare i parapetti, fissare la porta d'ingresso con perni e spinotti, quindi inserire le forche del carrello nelle fessure previste. Bloccare la piattaforma con la catena di sicurezza fornita.

Quali accessori di sicurezza sono inclusi?

Sono inclusi: una cintura di sicurezza, una catena di sicurezza, un chiavistello della porta e parapetti. È obbligatorio indossare la cintura e bloccare la catena prima dell'uso.

Questa piattaforma può essere utilizzata da minori?

No, i minori non sono autorizzati a utilizzare o stare sull'attrezzatura.

Come mantenere la piattaforma per evitare la ruggine?

Controllare regolarmente il rivestimento in vernice a forno per individuare graffi. In caso di danni, riparare immediatamente per prevenire ruggine e corrosione.

Quali sono le dimensioni delle fessure per forche?

Le fessure misurano 6,3 x 2,75 pollici (16 x 7 cm circa).

Posso usare questa piattaforma per lavori elettrici in altezza?

Sì, è adatta per cambiare lampadine, riparare tetti, dipingere o curare alberi. Assicurarsi di rispettare le istruzioni di sicurezza e di utilizzare la cintura di sicurezza.

Come verificare che la piattaforma sia ben fissata al carrello elevatore?

Prima di sollevare, verificare che la forca del carrello sia ben inserita nelle fessure e che la catena di sicurezza sia agganciata. Sollevare lentamente per confermare la stabilità.

Qual è il peso della piattaforma?

Il peso non è indicato nel manuale, ma date le dimensioni e i materiali (acciaio), si stima un peso di circa 50-80 kg.

Dove posso trovare l'assistenza tecnica o la garanzia?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support.

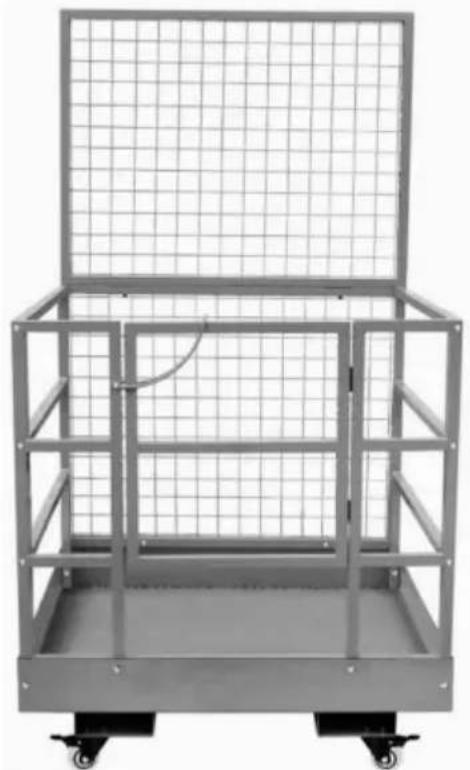

MANUALE UTENTE XAQL36-36 Vevor

Supporto e certificato di garanzia elettronica https://www.vevor.com/support

PIATTAFORMA ELEVATORE

MANUALE D'USO

Modello: XAQL36-36/AQL45-43

VEVOR®

TOUGH TOOLS, HALF PRICE

CARRELLO ELEVATORE

PIATTAFORMA

AQL45-43Giusto 36-36

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul prodotto.

ISTRUZIONI DI SICUREZZA

Questa attrezzatura deve essere utilizzata con cura da persone capaci e competenti, sotto supervisione se necessario. L'uso di qualsiasi attrezzatura, inclusa questa, comporta il potenziale rischio di lesioni.

Accetti e ti assumi la piena responsabilità per tutti i dati, le lesioni (sia economici che non economici) e le perdite di qualsiasi tipo che potrebbero verificarsi, e sollevi e sollevi completamente e per sempre VEVOR, i loro assicuratori, dipendenti, funzionari, direttori, associati e agenti da qualsiasi reclamo, richiesta, danno, diritto di azione o causa di azione, presente o futuro, siano essi noti o sconosciuti, previsti o imprevisti, risultanti o derivanti dall'uso dell'apparecchiatura.

VEVOR NON OFFRE ALCUNA GARANZIA DI ALCUN TIPO PER QUANTO RIGUARDA L'APPARECCHIATURA, COMPRESA QUALSIASI GARANZIA DI COMMERCIABILITÀ O GARANZIA DI IDONEITÀ PER UNO SCOPO PARTICOLARE, SIA ESPRESSO O IMPLICITO DALLA LEGGE, CORSO DI TRATTATIVE, CORSO DI ESECUZIONE, USO COMMERCIALE O ALTRO. L'ACQUIRENTE SI ASSUME TUTTA LA RESPONSABILITÀ NELL'USO DELL'ATTREZZATURA.

AVVERTENZA:

1. Controllare che le viti o i perni siano allentati prima dell'uso. 2. La fibbia della porta deve essere fissata saldamente. 3. La catena deve essere fissata.
2. La cintura di sicurezza e la fune di sicurezza devono essere fissate. 5. I minorenni non sono autorizzati a entrare nell'attrezzatura!
3. Durante il lavoro, non è consentito a nessuno sostare sotto la piattaforma del carrello elevatore. 7. Non superare la capacità di carico della piattaforma del carrello elevatore. La mancata osservanza di queste avvertenze può causare gravi lesioni o la morte.

ATTENZIONE: leggere attentamente le istruzioni e le procedure per operare in sicurezza.

INTRODUZIONE AL PRODOTTO

MODELLO SPECIFICHE	Giusto 36-36	AQL45-43
Dimensioni del prodotto	L36*W36*H37 pollici	L45*W43*H80 pollici
Capacità di carico	1200 libbre	1500 libbre
Forcella scanalata	6,3 * 2,75 pollici	6,3*2,55 pollici
Pavimento	Pavimento antiscivolo, spessore: 1,5 mm	Pavimento antiscivolo, spessore: 1,5 mm

CONTENUTO DELLA CONFEZIONE

MODELLO Parti NO.		AQL45-43Giusto 36-36
1	Piattaforma per carrello elevatore*1 pz.	Piattaforma per carrello elevatore *1 pz.
2	Catena di sicurezza * 1 pz.	Corda elastica con gancio*1 pz
3	Manuale utente *1 pz.	Ruote girevoli da 4**2 pezzi Ruote direzionali da 4**2 pezzi
4	Ruota universale da 3" con Freni*2 pezzi Ruota universale da 3" *2 pezzi	Cesto di ferro *1 pz
5	Bullone M8*10 *16 pezzi Bullone M8*16*16pz	Cintura di sicurezza*1 pz.
6	Chiave a forchetta *1 pz	Striscia adesiva antiscivolo*3 pezzi
7	Chiave esagonale * 1 pz.	Catena di sicurezza*1 pz.
8	Spillo 2 pezzi Coppiglia 2 pezzi	Manuale utente *1 pz.

SCHEMA DEL PRODOTTO

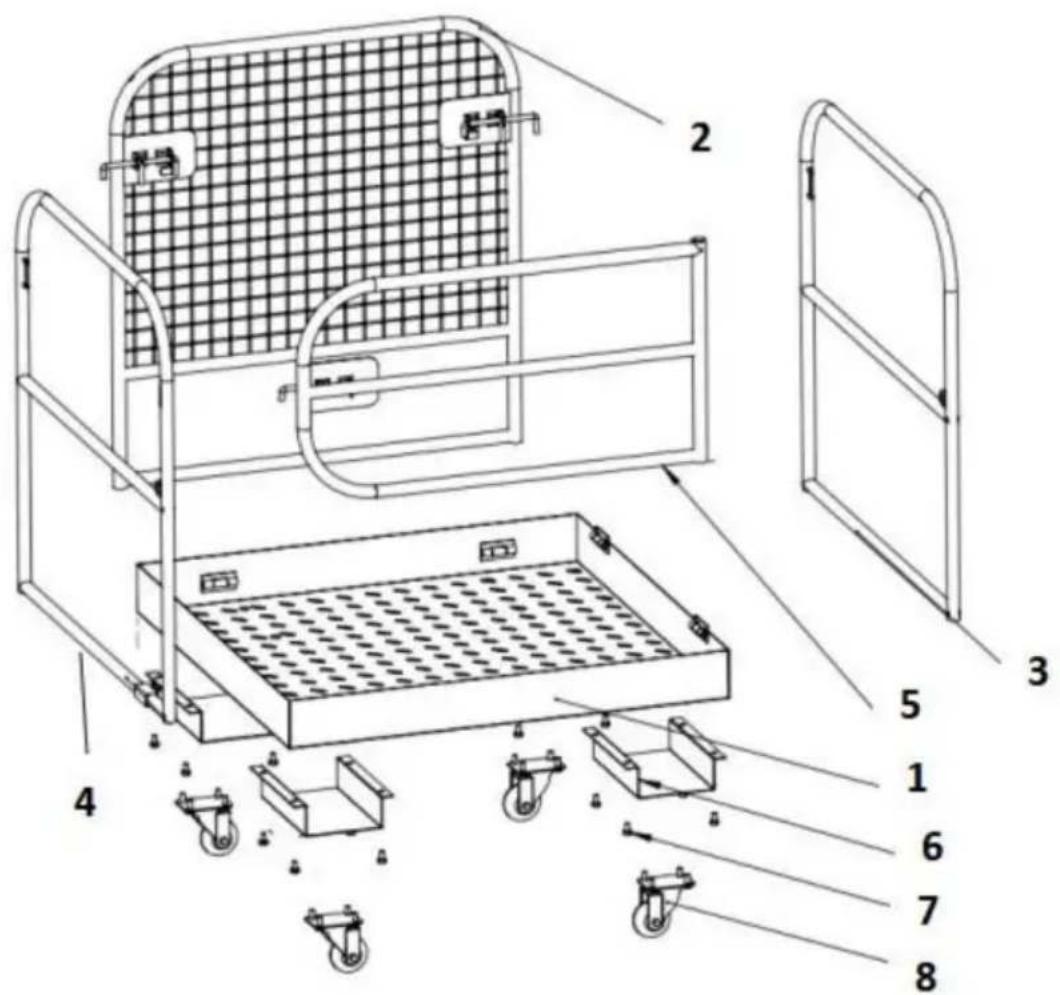

1) DESTRA 36-36

	Nome#	Quantità
1	battiscopa	1
2	Guardrail posteriore	1
3	Guardrail destro	1
4	Guardrail sinistro	1
5	Porta d'ingresso	1
	Posto per carre llo elevatore6	4
7	Bullone	32
8	Ruota universale	4

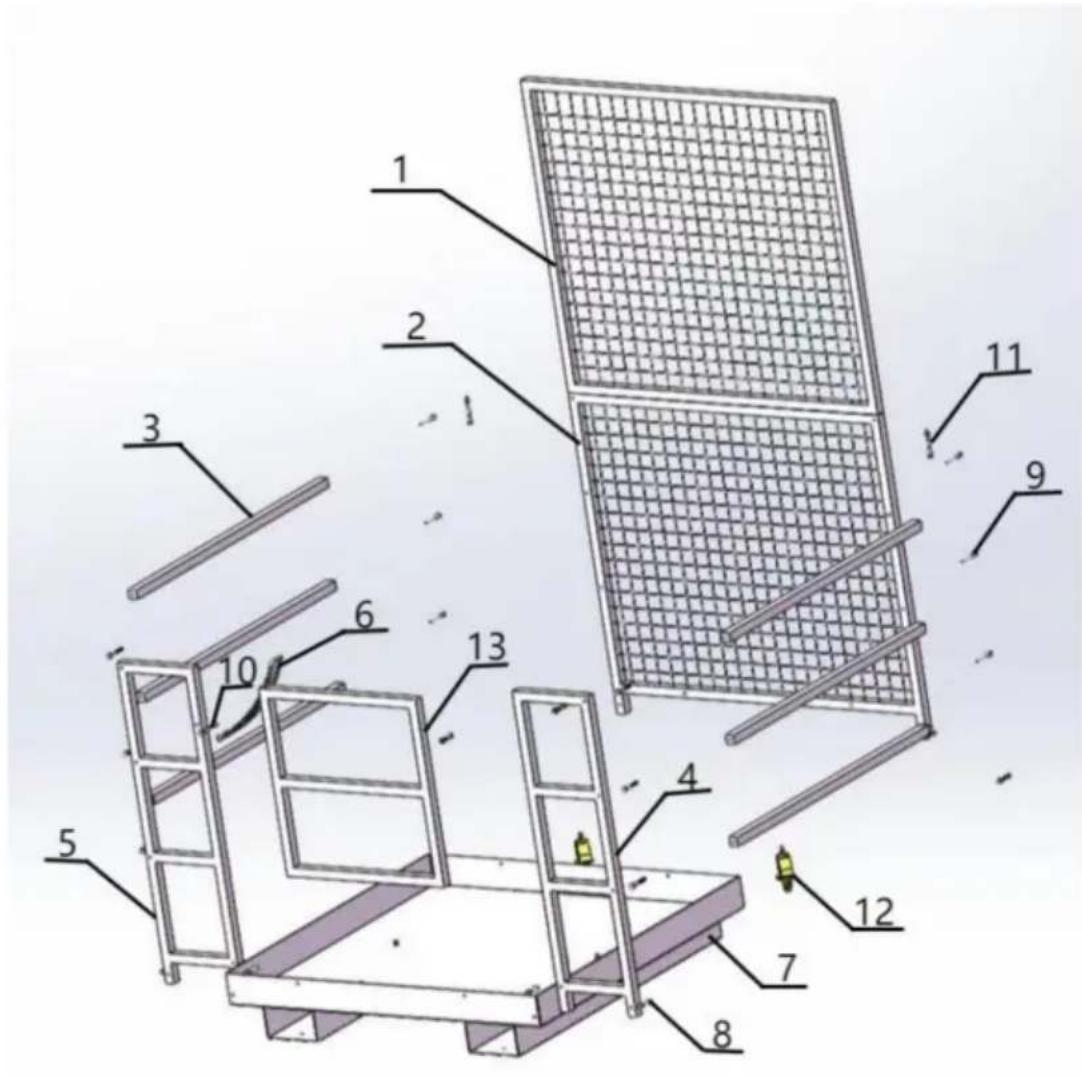

#	Descrizione	Quantità	#	Descrizione	Quantità
1	Guardrail superiore	1	8	Vite con dato	8
2	Guardrail inferiore	2	9	vite	12
3	Traversa laterale	6	10 Vite	con dato	1
4	Albero destro	1	11	Vite con dato	2
5	Albero sinistro	1	12	rotelle	4
6	Chiusura di sicurezza	1	13 porta di emergenza 1
7	base	1

ISTRUZIONI PER L'INSTALLAZIONE

Giusto 36-36

1. Aprire la confezione e controllare se gli accessori sono completi.

2. Aprire i tre guardrail uno alla volta, e la fibbia sinistra e destra.

1. Mettere in sicurezza la porta d'ingresso con spilli e coppiglie.

1. Fissare 4 rotelle alla fessura per carrello elevatore con bulloni M8x10.

1. Bloccare gli slot del carrello elevatore al battiscopa con una chiave inglese sui bulloni (M8*16).

1. Infine, bloccare tutti i bulloni.

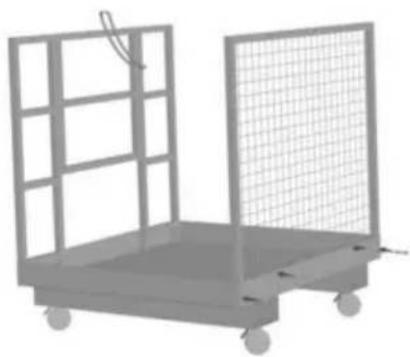

1. Installare le quattro ruote sulla base a turno.

1. Fissare il lato anteriore del parapetto e la porta di sicurezza sulla base.

1. Infine, collegare l'altra rete di sicurezza con la maglia inferiore e stringere tutti i bulloni.

1. Fissare la rete di sicurezza posteriore sul lato opposto della porta di sicurezza.

1. Collegare 6 barre trasversali tubi nella parte anteriore e posteriore dei guardrail uno alla volta.

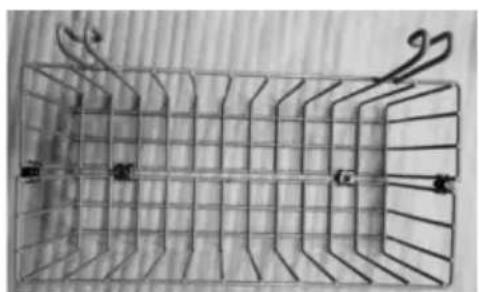

1. Preparare i componenti del ferrocestino.

1. Bloccare la vite come mostrato nell'immagine.

3. Bloccare le quattro viti come mostrato nell'immagine.

GUIDA OPERATIVA

Prima dell'uso, controllare se ci sono macchie d'acqua sulla piastra di protezione e rimuovere la macchia d'acqua residua per evitare che il personale scivoli. Quindi controllare se tutte le viti sull'attrezzatura sono allentate per garantire un funzionamento sicuro.

Prima di accedere alla piattaforma del carrello elevatore, il personale deve allacciare la cintura di sicurezza e bloccare il blocco di sicurezza dopo essere entrato.

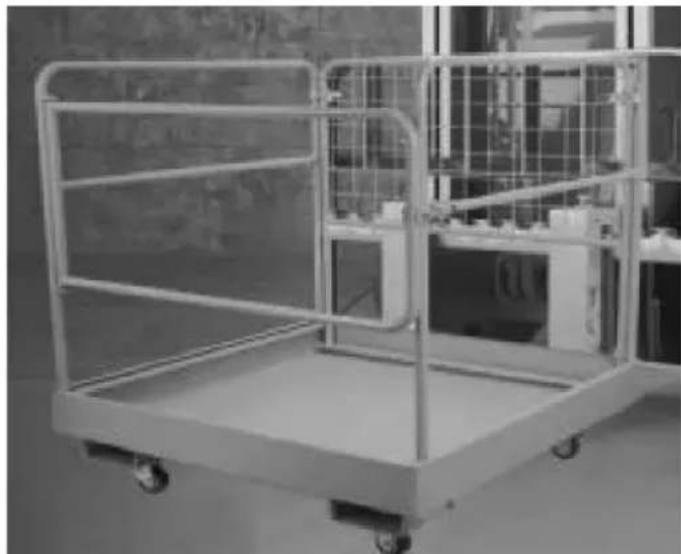

Prima di sollevare la piattaforma del carrello elevatore, assicurarsi che la forca del carrello elevatore sia inserita nella parte inferiore della piattaforma, come illustrato in figura.

Prima di sollevare la piattaforma del carrello elevatore, assicurarsi di bloccare la piattaforma del carrello elevatore e il carrello elevatore con la catena di sicurezza, come migliorato in figura.

Durante il sollevamento e l'abbassamento della piattaforma del carrello elevatore, procedere lentamente per evitare di danneggiarla o di ferire il personale.

L'accesso all'attrezzatura non è consentito ai minorenni!

Questa piattaforma per carrelli elevatori può aiutarti a completare le missioni aeree. Usala per cambiare luci e riparare i tetti. Puoi anche usarla per dipingere l'esterno di una casa.

o per eseguire servizi sugli alberi. La gabbia ha una superficie di rivestimento in vernice da forno, che può prevenire efficacemente ruggine e corrosione.

RISOLUZIONE DEI PROBLEMI, MANUTENZIONE E RIPARAZIONE

1. Controllare regolarmente che le viti siano allentate.
2. Controllare regolarmente se il rivestimento presenta graffi sulla superficie.

La collisione deve essere riparata in tempo per evitare che il prodotto si arrugginisca e corrosione, che compromette la sicurezza.

1. Prima di ogni utilizzo, verificare che la fibbia di sicurezza possa essere utilizzata in modo efficace e bloccata.
