Marke	Vevor
Modell	XAQL36-36
Produkttyp	Hubplattform für Gabelstapler
Abmessungen (L x B x H)	36 x 36 x 37 Zoll (91,4 x 91,4 x 94 cm)
Tragfähigkeit	1.200 Pfund (544 kg)
Gabelaufnahme	6,3 x 2,75 Zoll
Bodenmaterial	Rutschfester Stahl, Dicke 1,5 mm
Beschichtung	Rost- und korrosionsbeständige Einbrennlackierung
Packungsinhalt	Plattform, Sicherheitskette, Sicherheitsgurt, 2 Schwenkrollen 4", 2 Lenkrollen 4", 2 Universallaufrollen 3" mit Bremsen, M8-Schrauben, Schlüssel, Splinte, Handbuch
Hauptverwendung	Arbeiten in der Höhe: Lampenwechsel, Dachreparaturen, Außenanstrich, Baumbeschneidung
Sicherheit	Sicherheitsgurt, Verriegelungskette, abnehmbare Geländer, Türriegel, Verbot für Minderjährige
Wartung	Regelmäßig Schraubenanzug, keine Kratzer auf der Beschichtung, ordnungsgemäße Funktion des Riegels überprüfen
Garantie	Technische Unterstützung und elektronische Garantieurkunde unter www.vevor.com/support

Häufig gestellte Fragen - XAQL36-36 Vevor

Was ist die maximale Tragfähigkeit des Vevor XAQL36-36?

Die maximale Tragfähigkeit beträgt 1.200 Pfund (544 kg).

Wie installiere ich die Plattform auf einem Gabelstapler?

Öffnen Sie die Verpackung, montieren Sie die Geländer, befestigen Sie die Eingangstür mit den Bolzen und Splinten, und führen Sie dann die Gabeln des Staplers in die vorgesehenen Schlitze ein. Verriegeln Sie die Plattform mit der mitgelieferten Sicherheitskette.

Welches Sicherheitszubehör ist enthalten?

Enthalten sind: ein Sicherheitsgurt, eine Sicherheitskette, ein Türriegel und Geländer. Es ist obligatorisch, den Gurt zu tragen und die Kette vor der Benutzung zu verriegeln.

Darf diese Plattform von Minderjährigen benutzt werden?

Nein, Minderjährige sind nicht berechtigt, das Gerät zu benutzen oder darauf zu stehen.

Wie pflege ich die Plattform, um Rost zu vermeiden?

Überprüfen Sie regelmäßig die Einbrennlackierung auf Kratzer. Bei Beschädigungen sofort reparieren, um Rost und Korrosion zu verhindern.

Welche Maße haben die Gabelaufnahmen?

Die Schlitze messen 6,3 x 2,75 Zoll (ca. 16 x 7 cm).

Kann ich diese Plattform für elektrische Arbeiten in der Höhe verwenden?

Ja, sie eignet sich zum Wechseln von Lampen, Reparieren von Dächern, Streichen oder Baumpflege. Stellen Sie sicher, dass Sie die Sicherheitshinweise beachten und den Sicherheitsgurt verwenden.

Wie überprüfe ich, dass die Plattform richtig am Gabelstapler befestigt ist?

Überprüfen Sie vor dem Anheben, dass die Gabel des Staplers gut in den Schlitzen steckt und dass die Sicherheitskette befestigt ist. Heben Sie langsam an, um die Stabilität zu bestätigen.

Wie schwer ist die Plattform?

Das Gewicht ist nicht in der Anleitung angegeben, aber aufgrund der Abmessungen und Materialien (Stahl) wird ein Gewicht von ca. 50 bis 80 kg geschätzt.

Wo finde ich technische Unterstützung oder die Garantie?

Technische Unterstützung und die elektronische Garantieurkunde sind auf der Website www.vevor.com/support verfügbar.

BEDIENUNGSANLEITUNG XAQL36-36 Vevor

Support und E-Garantie-Zertifikat https://www.vevor.com/support

GABELSTAPLERPLATTE

BENUTZERHANDBUCH

Modell: XAQL36-36/AQL45-43

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte," „Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

GABELSTAPLER

PLATTFORM

Rechts 36-36 AQL45-43

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR besteht auf eine klare Auslegung unserer Bedienungsanleitung. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERE ANWEISUNGEN

Dieses Gerät muss von fähigen und kompetenten Personen mit Vorsicht und bei Bedarf unter Aufsicht verwendet werden. Die Verwendung aller Geräte, einschließlich dieses, birgt das potenzielle Verletzungsrisiko.

Sie akzeptieren und übernehmen die volle Verantwortung für sämtliche Verletzungen, Schäden (sowohl wirtschaftlicher als auch nichtwirtschaftlicher Art) und Verluste jeglicher Art, die auftreten können, und Sie entbinden VEVOR, seine Versicherer, Mitarbeiter, leitenden Angestellten, Direktoren, Partner und Vertreter vollständig und dauerhaft von sämtlichen Ansprüchen, Forderungen, Schäden, Klagerechten oder Klagegründen, gegenwärtig oder zukünftig, ob bereits bekannt oder unbekannt, vorhergesehen oder unvorhergesehen, die sich aus der Verwendung der genannten Ausrüstung ergeben oder darauf beruhen.

VEVOR GIBT KEINERLEI GARANTIEN IN BEZUG AUF DIE AUSRÜSTUNG, EINSCHLIESSLICH DER GARANTIE DER MARKTGÄNGIGKEIT ODER DER GARANTIE DER EIGNUNG FÜR EINEN BESTIMMTEN

ZWECK, OB AUSDRÜCKLICH ODER STILLSCHWEIGEND, DURCH GESETZ, HANDELSVERLAUF, LEISTUNGSERBRINGUNG, HANDELSBRUCH ODER ANDERWEITIG. DER KÄUFER ÜBERNIMMT DIE VOLLE HAFTUNG BEI DER VERWENDUNG DER AUSRÜSTUNG.

WARNUNG:

1. Überprüfen Sie vor dem Gebrauch, ob die Schrauben oder Stifte locker sind. 2.

Die Türschnalle muss fest befestigt sein. 3. Die Kette muss befestigt sein.

1. Sicherungsgurt und Sicherungsseil müssen befestigt sein. 5.

Minderjährigen ist der Zutritt zum Gerät nicht gestattet!

1. Während der Arbeit darf sich niemand unter der Gabelstaplerplattform aufhalten. 7.

Überschreiten Sie nicht die Tragfähigkeit der Gabelstaplerplattform. Die

Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen oder zum Tod führen.

ACHTUNG: Lesen Sie die Anweisungen und Verfahren für einen sicheren Betrieb sorgfältig

durch.

PRODUKTEINFÜHRUNG

MODELL SPEZ.	Rechts 36-36 AQL45-43
Produktgröße	L36*B36*H37 Zoll	L45*B43*H80 Zoll
Tragfähigkeit	1200 Pfund	1500 Pfund
Gabelschlitz	6,3 * 2,75 Zoll 6,3 x 2,55 Zoll
Boden	Rutschfester Boden, Dicke: 1,5 mm	Rutschfester Boden, Dicke: 1,5 mm

PACKUNGSINHALT

MODELL Ersatzteile NEIN.		AQL45-43Rechts 36-36
1	Gabelstaplerplattform * 1St	Gabelstaplerplattform * 1Stk
2	Sicherheitskette * 1 Stück	Elastisches Seil mit Haken * 1 Stück
3	Benutzerhandbuch * 1 Stück	4" Lenkrollen * 2 Stück 4" Lenkrollen * 2 Stück
4	3" Universalrad mit Bremsen * 2 Stücke 3" Universalrad *2Stk	Eisenkorb * 1 Stück
5	M8*10 Bolzen *16Stk M8 * 16 Bolzen * 16 Stück	Sicherheitsgurt * 1 Stück
6	Gabelschlüssel *1 Stück	Rutschfeste Klebestreifen * 3 Stück
7	Sechskantschlüssel 1 Stück	Sicherheitskette * 1 Stück
8	Stift 2 Stück Splint 2 Stück	Benutzerhandbuch * 1 Stück

PRODUKTDIAGRAMM

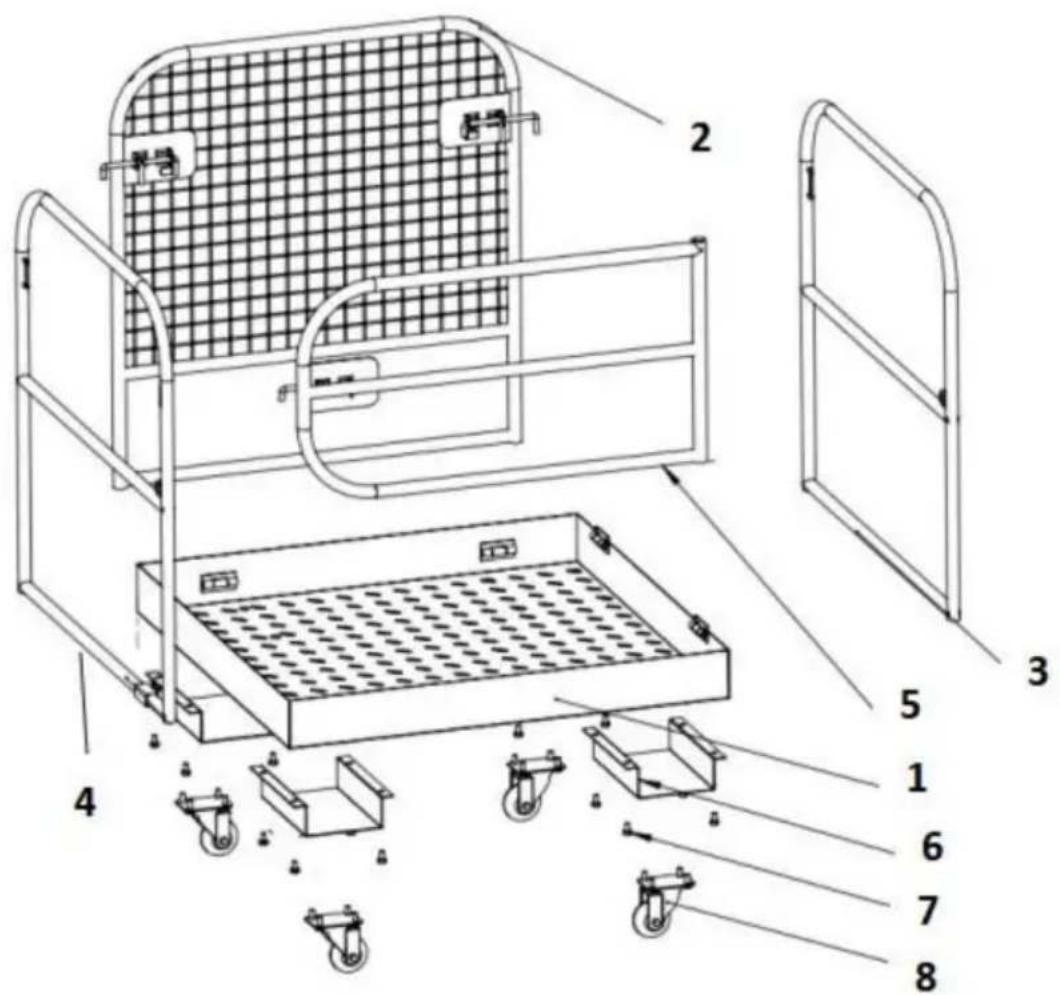

1) RECHTS 36-36

	Name#	Menge
1	Fußleiste	1
2	Hinteres Geländer	1
3	Rechtes Geländer	1
4	Linkes Geländer	1
5	Vordertür	1
	Gabelstaplerschlitz6	4
7	Bolzen	32
8	Universalrad	4

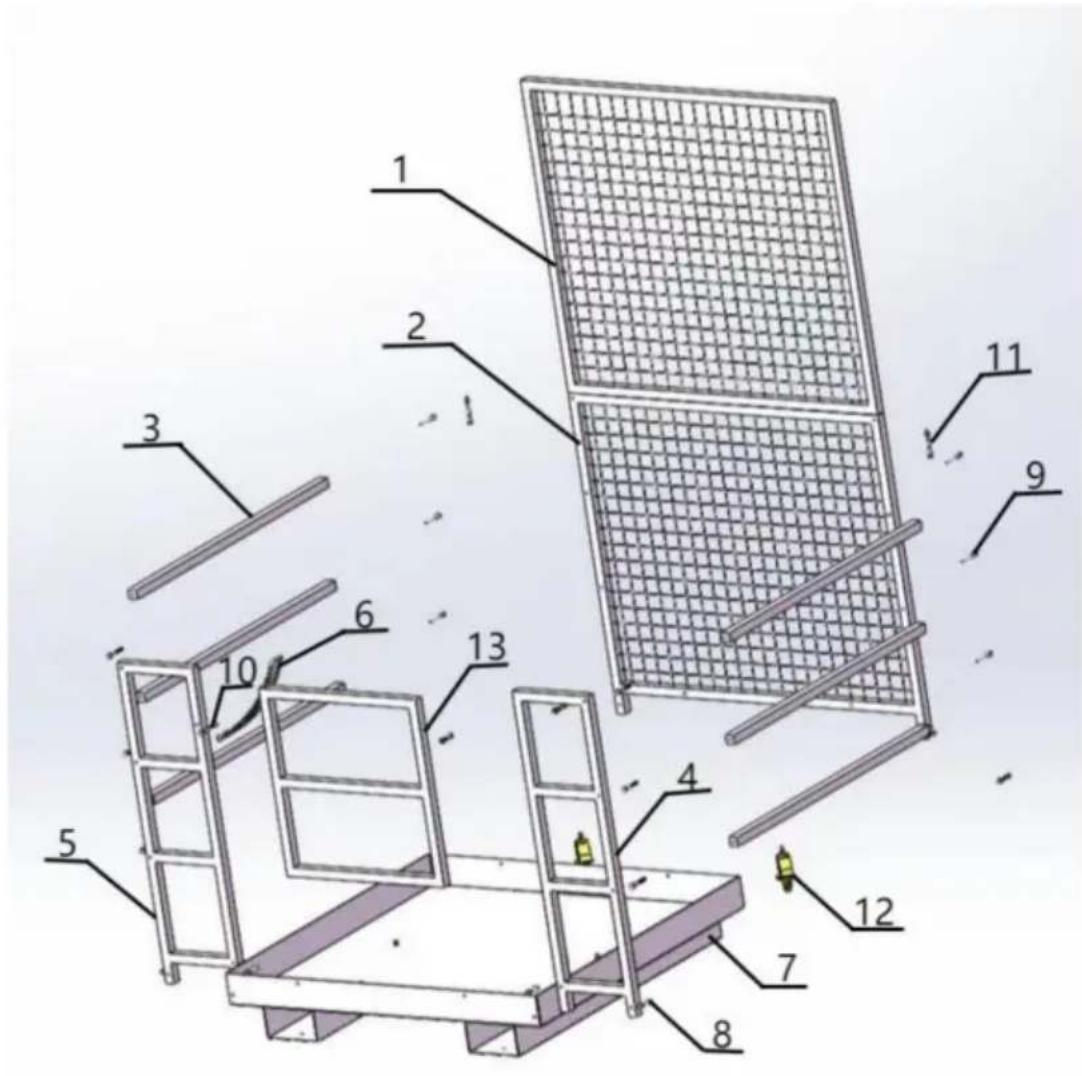

2) AQL45-43

#	Beschreibung	Menge #		Beschreibung	Menge
1	Oberes Geländer	1	8	Schraube mit Mutter	8
2	Unteres Geländer	2	9	schrauben	12
3	Seitliche Querstrebe	6	10 Schraube mit Mutter	1
4	Rechter Mast	1	11	Schraube mit Mutter	2
5	Linker Mast	1	12	Rollen	4
6	Sicherheitsverriegelung	1	13 Notausgang 1
7	Base	1

INSTALLATIONSANLEITUNG

Rechts 36-36

1. Öffnen Sie das Paket und prüfen Sie, ob das Zubehör vollständig ist.

2. Öffnen Sie die drei Leitplanken wiederum, und die linke und rechte Schnalle.

1. Sichern Sie die Vordertür mit Bolzen und Splinten.

4. Befestigen Sie 4 Rollen an der Stapleraufnahme mit M8 * 10 Bolzen.

1. Verriegeln Sie die Gabelstaplerschlitze an die Fußleiste mit Schrauben (M8*16).

6. Zum Schluss alle Bolzen festziehen mit einem Schraubenschlüssel.

AQL45-43

1. Montieren Sie die vier Rollen auf der Basis wiederum.

1. Fixieren Sie die Vorderseite auf der Basis.

1. Zum Schluss verbinden Sie das andere Sicherheitsnetz mit dem Geländer und mit dem unteren Netz und ziehen Sie alle Schrauben fest.

1. Befestigen Sie das hintere Sicherheitsnetz an der gegenüberliegenden Seite des Sicherheitssturms.

1. Verbinden Sie 6 Querstangenrohre nach vorne und halten Sie die Leitplanken wiederum.

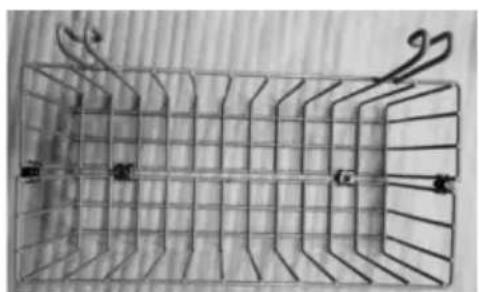

1. Bereiten Sie die Bestandteile des Eisens wie im Bild Korb vor.

1. Ziehen Sie die Schraube fest, wie im Bild gezeigt.

1. Ziehen Sie die vier Schrauben fest.

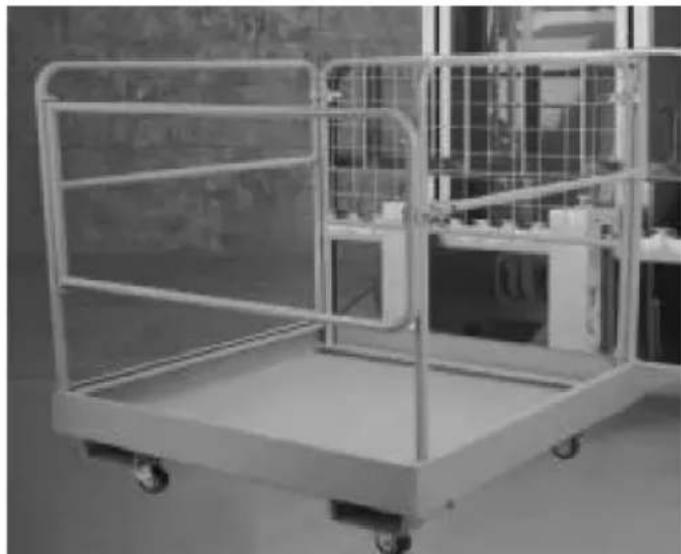

BEDIENUNGSANLEITUNG

Überprüfen Sie vor dem Gebrauch, ob sich Wasserflecken auf der Gleichplatte befinden, und entfernen Sie die restlichen Wasserflecken, um ein Ausrutschen des Personals zu verhindern. Überprüfen Sie anschließend, ob alle Schrauben am Gerät locker sind, um einen sicheren Betrieb zu gewährleisten.

Vor dem Betreten der Gabelstaplerplattform muss das Personal den Sicherheitsgurt anlegen und nach dem Betreten die Sicherheitsverriegelung verriegeln.

Vor dem Anheben der Gabelstaplerplattform muss sichergestellt werden, dass die Gabelstaplergabel wie in der Abbildung gezeigt in die Unterseite der Plattform eingeführt ist.

Bevor Sie die Gabelstaplerplattform anheben, achten Sie darauf, dass die Gabelstaplerplattform und der Gabelstapler mit der Sicherheitskette gesichert sind, wie in der Abbildung gezeigt.

Beim Anheben und Absenken der Gabelstaplerplattform soll die Geschwindigkeit langsam sein, um Schäden an der Plattform oder Verletzungen des Personals zu vermeiden.

Minderjährigen ist der Zutritt zu den Geräten nicht gestattet!

Diese Gabelstaplerplattform kann Ihnen helfen, Luftmissionen abzuschließen. Verwenden Sie sie, um Lichter zu wechseln und Dächer zu reparieren. Sie können sie auch verwenden, um das Äußere eines Hauses zu zeichnen oder zur Durchführung von Baumpflegearbeiten. Der Käfig ist mit einer Einbrennlack-Oberflächenbeschichtung versehen, sodass er Rost und Korrosion wirksam vorbeugen kann.

FEHLERSUCHE, WARTUNG UND REPARATUR

1. Kontrollieren Sie regelmäßig, ob die Schrauben locker sind.
2. Überprüfen Sie regelmäßig, ob die Beschichtung Kratzer auf der Oberfläche hat. Die Kollision muss rechtzeitig repariert werden, um zu verhindern, dass das Produkt rostet und Korrosion, die die Sicherheit beeinträchtigt.
3. Überprüfen Sie vor jedem Gebrauch, ob die Sicherheitsschnalle wirksam gesetzt ist.
