INSTRUKCJA OBSŁUGI XAQL36-36 Vevor
Wsparcie i certyfikat gwarancji elektronicznej: https://www.vevor.com/support
PLATFORMA WOZKA WIDŁOWEGO
INSTRUKCJA OBSŁUGI
Modele: XAQL36-36/AQL45-43
VEVOR®
TOUGH TOOLS, HALF PRICE
PODNOŚNIK WIDŁOWY
PLATFORMA
AQL45-43 / XAQL36-36
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat gwarancji elektronicznej: www.vevor.com/support
To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
INSTRUKCJE BEZPIECZEŃSTWA
Ten sprzęt musi być używany ostrożnie przez zdolne i kompetentne osoby pod nadzorem, jeśli to konieczne. Używanie jakiegokolwiek sprzętu, w tym tego, wiąże się z potencjalnym ryzykiem obrażeń.
Przyjmujesz i bierzesz na siebie pełną odpowiedzialność za wszelkie obrażenia, szkody (zarówno majątkowe, jak i niemajątkowe) oraz straty wszelkiego rodzaju, które mogą wystąpić, a także całkowicie i na zawsze zwalniasz firmę VEVOR, jej ubezpieczycieli, pracowników, urzędników, dyrektorów, współpracowników i agentów ze wszelkich roszczeń, żądań, szkód, spraw do powództwa lub przyczyn powództwa, obecnych lub przyszłych, niezależnie od tego, czy są one znane, czy nieznane, przewidywane lub nieprzewidziane, wynikających z lub mających związek z użytkowaniem ww. sprzętu.
VEVOR NIE UDZIELA ŻADNEJ GWARANCJI W ODNIESIENIU DO SPRZĘTU, W TYM ŻADNEJ GWARANCJI PRZYDATNOŚCI HANDLOWEJ LUB GWARANCJI PRZYDATNOŚCI DO OKREŚLONEGO CELU.
CEL, WYRAŹNY LUB DOROZUMIANY PRZEZ PRAWO, PRZEBIEG TRANSAKCJI, PRZEBIEG WYKONANIA, ZWYCZAJ HANDLOWY LUB INNY. KUPUJĄCY PRZYJMUJE WSZELKĄ ODPOWIEDZIALNOŚĆ ZA UŻYTKOWANIE SPRZĘTU.
OSTRZEŻENIE:
- Przed użyciem sprawdź, czy śruby lub koły nie są luźne. 2. Klamra drzwi musi być mocno zapięta. 3. Łańcuch musi być zamocowany.
- Pas bezpieczeństwa i lina bezpieczeństwa muszą być zamocowane. 5. Osoby niepełnoletnie nie mają wstępu na teren sprzętu.
- Podczas pracy nikomu nie wolno stać pod platformą wózka widłowego. 7. Nie przekraczaj ładowności platformy wózka widłowego. Nieprzestrzeganie tych ostrzeżeń może spowodować poważne obrażenia lub śmierć.
UWAGA: należy uważnie przeczytać instrukcje i procedury w celu zapewnienia
bezpieczeństwa operacji.
WPROWADZENIE DO PRODUKTU
| MODEL SPECYFIKACJA | Prawo 36-36 AQL45-43 | |
| Rozmiar produktu | Dt. 36*Szer. 36+Wys. 37 cali | Dt. 45*Sz. 43+Wys. 80 cali |
| Nośnosć | 1200 funtów | 1500 funtów |
| Gniaźdo widelca | 6,3 * 2,75 cala | 6,3*2,55 cala |
| Podłoga | Podłoga antypyuslimgowa, grubość: 1,5 mm | Podłoga antypyuslimgowa, grubość: 1,5mm |
ZAWARTOŚĆ OPAKOWANIA
| NIE. \MODEL | AQL45-43Prawo 36-36 | |
| 1 | Platforma wozka widlowego*1 szt. | Platforma wozka widlowego *1 szt. |
| 2 | Łańcuch bezpiecieństwa *1 szt. | Elastyczna lina z hakiem*1 szt. |
| 3 | Instrukcja obstrugi *1 szt. | Kółka obrotowe 4"*2 szt. Kółka kierunkowe 4"*2szt. |
| 4 | 3"KołoUniwersalne z3"KołoUniwersalne *2szt. | Kosz zelezny *1 szt.Hamulce*2szt |
| 5 | Śruba M8*10 *16 szt.Sruba M8*16 *16szt | Pas bezpiecieństwa*1 szt. |
| 6 | Klucz plaski*1 szt. | Taśma antyposłizgowa *3 szt. |
| 7 | Klucz sześćkátny *1 szt. | Łańcuch bezpiecieństwa*1 szt. |
| 8 | Szplka 2 szt.Kołek zawleczki 2 szt. | Instrukcja obstrugi *1 szt. |
DIAGRAM PRODUKTU

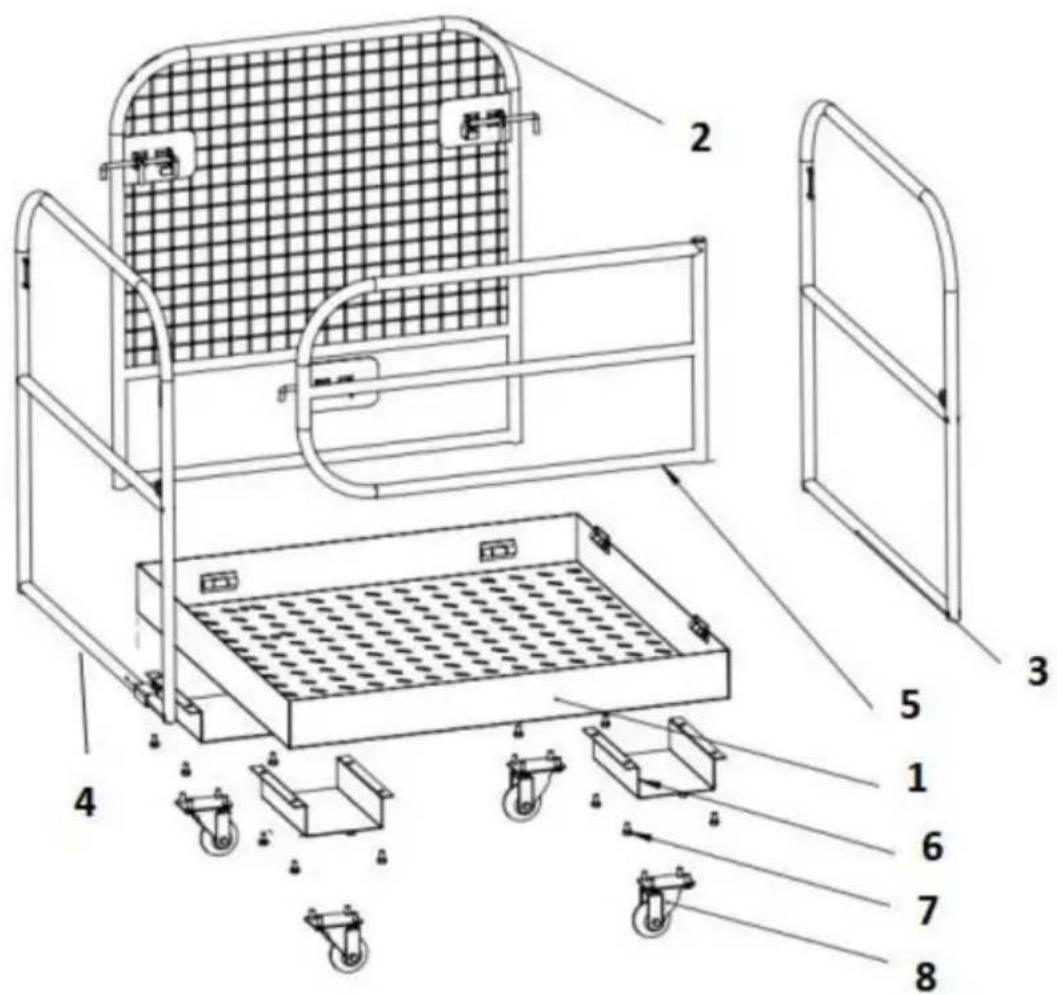

1) PRAWY 36-36
| Nazwa# | Ilość | |
| 1 | Listwa przypodłogowa | 1 |
| 2 | Barierka tylna | 1 |
| 3 | Prawa barierka ochronna | 1 |
| 4 | Lewa barierka ochronna | 1 |
| 5 | Drzwi wiejsciowe | 1 |
| Miejsce na wozek widLOWy6 | 4 | |
| 7 | Śruba | 32 |
| 8 | KołoUniwersalne | 4 |

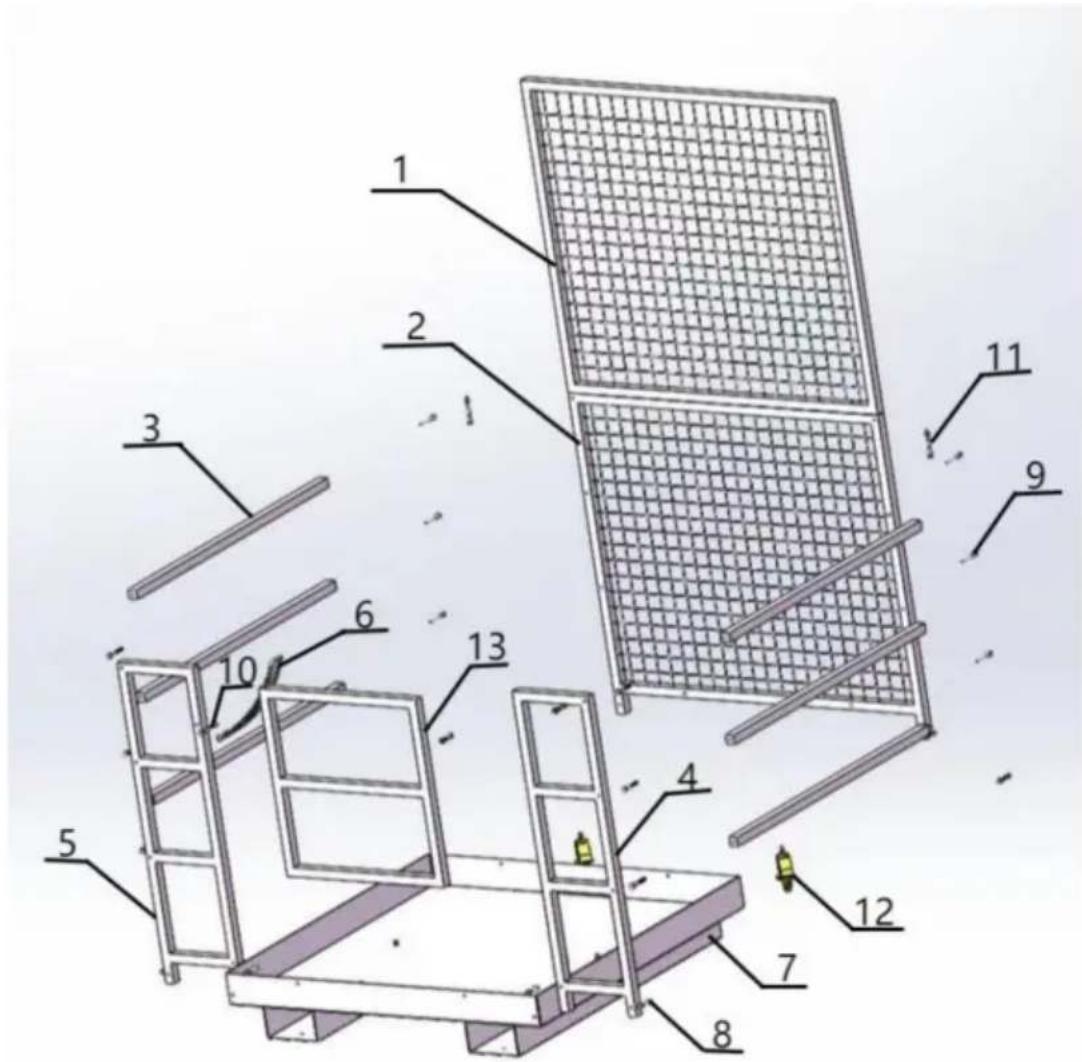

2) AQL45-43
| # | Opis | Ilość # | Opis | Ilość | |
| 1 | Górna barierka ochronna | 1 | 8 | Śruba z nakȩtka | 8 |
| 2 | Dolna barierka ochronna | 2 | 9 | Śruba | 12 |
| 3 | Poprzejczka boczna | 6 | 10 Śruba z nakȩtka | 1 | 1 |
| 4 | Maszt sprawy | 1 | 11 | Śruba z nakȩtka | 2 |
| 5 | Lewy maszt | 1 | 12 | kołka | 4 |
| 6 | Zatrzesk bezpiecieństwa | 1 | 13 drzewi awaryjne 1 | ||
| 7 | opierać | 1 |
INSTRUKCJA INSTALACJI
Prawo 36-36
- Otwórz opakowanie i sprawdź, czy akcesoria są kompletne.
- Otwórz trzy z kolei barierki ochronne i klamry lewą i prawą.
- Zabezpiecz drzwi wejściowe kołkami i zawleczkami.
Gniazdo wózka widłowego z M8 10 s Ruby.
- Zablokuj gniazda wózka widłowego do listwy przypodłogowej z śrubami (M8*16).
Prawidłowo dokręć wszystkie śruby za pomocą klucza.
AQL45-43
| na bazie po kolei. | 2. Napraw przydną strone1. Zamontu barierka i drzwi bezpiecznychna podstawie. | 3. Zamontuj tylną siatkę zabeepieczajność przechiwna strona drzwi bezpiecerstwa. |
| 4. Pod.§cz 6 poprzejczek rury z przyd u i z tylu barierki ochrune po kolei. |
| 1. Przygotuj koszyk. | 2. Zablokuj Śrubes tak, jak pokazano na zdjeciu. | 3. Zablokuj cztery Śruby, jak pokazano na zdjeciu.składnikiźelaza |
INSTRUKCJA OBSŁUGI
Przed użyciem sprawdź, czy na płycie ślizgowej nie ma plam wodnych i usuń resztki plam wodnych, aby zapobiec poślizgnięciu się personelu. Następnie sprawdź, czy wszystkie śruby na sprzęcie są poluzowane, aby zapewnić bezpieczną obsługę.
Przed wejściem na platformę wózka widłowego personel powinien zapiąć pas bezpieczeństwa i zablokować zamek bezpieczeństwa po wejściu. Przed podniesieniem

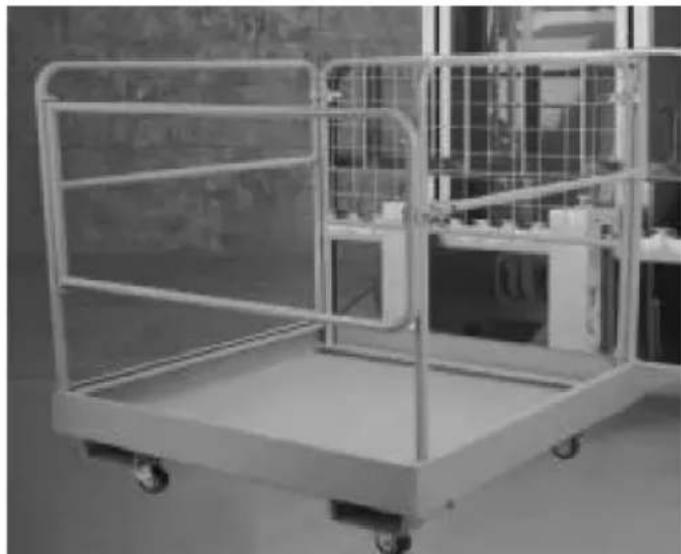

platformy wózka widłowego należy upewnić się, że widły wózka widłowego są wsunięte w dolną część platformy, jak pokazano na rysunku.
Przed podniesieniem platformy wózka widłowego należy upewnić się, że platforma wózka widłowego oraz sam wózek widłowy są zabezpieczone łańcuchem bezpieczeństwa, jak pokazano na rysunku.
Podczas podnoszenia i opuszczania platformy wózka widłowego należy wykonywać te czynności powoli, aby uniknąć jej uszkodzenia lub obrażeń personelu.
Osoby niepełnoletnie nie mają wstępu na teren obiektu!
Ta platforma wózka widłowego ma pomóc Ci w wykonywaniu prac na wysokości. Użyj jej, aby wymienić światła i naprawić dachy. Można ją również użyć do malowania zewnętrznej części domu lub do wykonywania usług drzewnych. Klatka ma powłokę lakieru piecowego, dzięki czemu skutecznie zapobiega rdzewieniu i korozji.
ROZWIĄZYWANIE PROBLEMÓW, KONSERWACJA I NAPRAWA
- Regularnie sprawdzaj, czy śruby nie są poluzowane.
- Regularnie sprawdzaj, czy powłoka nie ma zarysowań na powierzchni. Kolizje należy naprawić na czas, aby zapobiec rdzewieniu produktu i korozji, wpływającej na bezpieczeństwo.
- Przed każdym użyciem należy sprawdzić, czy klamra zabezpieczająca jest skuteczna. Zamkipty.
