MANUAL DE USUARIO HX-6 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

EXTENSIONES DE HORQUILLA MANUAL DE USUARIO

MODELO: HX-1/HX-2/HX-3/HX-4/HX-5 HX-6/HX-7/HX-8/HX-11

Lea este material antes de usar este producto. De lo contrario, se p producir lesiones graves.

1. Este producto no es un juguete. No permita que los niños juegue este artículo.
2. Úselo únicamente según lo previsto. No se pare sobre el producto
3. Este producto debe utilizarse con una carretilla elevadora.
4. Nunca exceda la capacidad de carga de los extensores de horquil
5. Al levantar una carga, el centro de carga nunca debe exceder el la extensión de la horquilla.

OPERATION AS BELOW

1. Retire la cubierta de la horquilla extendida, colóquela plana sobre suelo y ajuste la distancia entre la carretilla elevadora y la horquilla acuerdo con el ancho de la mercancía.

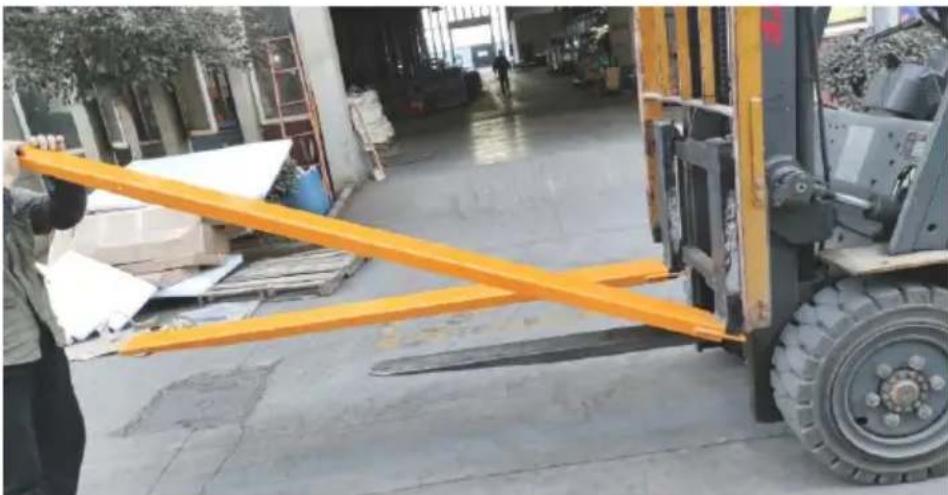

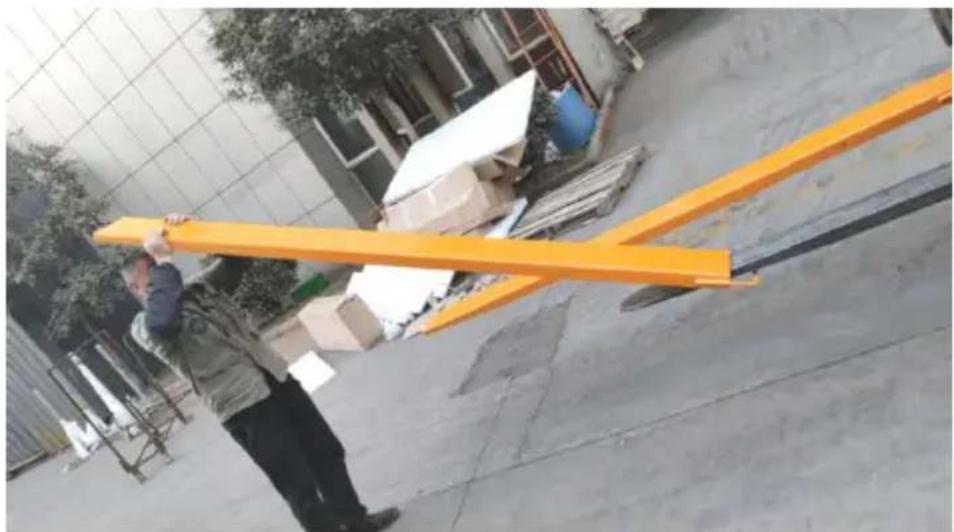

2. Inserte el anillo de la cubierta de la horquilla extendida en la horquilla montacargas a través de él. (Figura 1, Figura 2)

1. Empuje la cubierta de la horquilla extendida directamente hacia la inferior de la horquilla de la carretilla elevadora. (Figura 3, Figura 4)

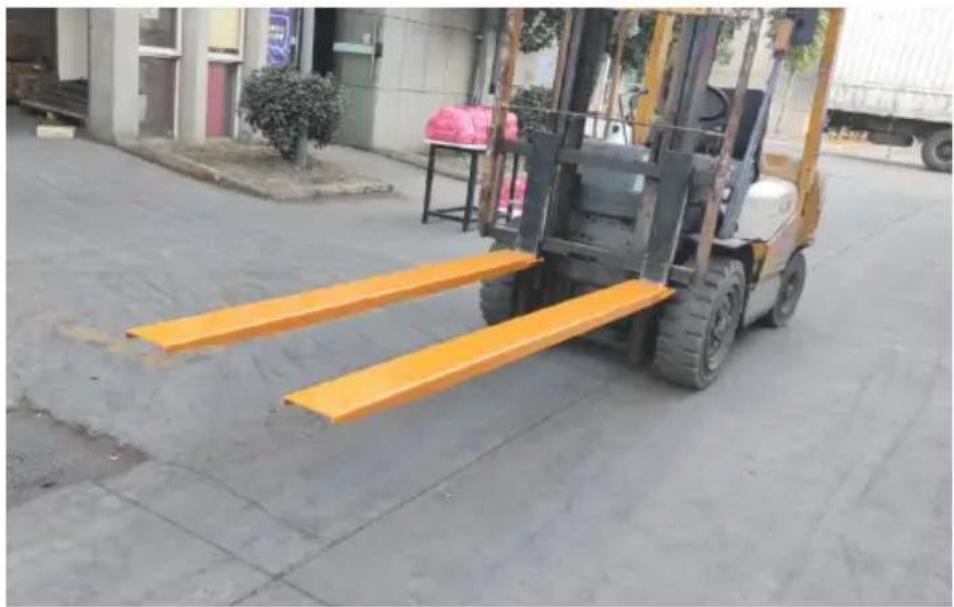

1. Luego coloque la cubierta de la horquilla alargada horizontalmente sobre la horquilla del montacargas para completar la instalación (Figur Figura 6).

1. Una vez instalada la funda de la horquilla de extensión, puede ut carretilla elevadora para recoger la mercancía normalmente.

	Elementos	Descripción
1	Nombre	Extensiones de horquilla
2	Modelo	HX-1
3	Parámetro	Longitud: 1520 mm, ancho interior: 115 mm, integradoCarga máxima: 4000 libras (1.815 t)/por par.
2	Modelo	HX-2
3	Parámetro	Longitud: 1820 mm, ancho interior: 115 mm, integradoCarga máxima: 4000 libras (1.815 t)/por par.

	Elementos	Descripción
1	Nombre	Extensiones de horquilla
2	Modelo	HX-3
3	Parámetro	Longitud: 1820 mm, ancho interior: 140 mm, integradoCarga máxima: 4000 libras (1.815 t)/por par.

	Elementos	Descripción
1	Nombre	Extensiones de horquilla
2	Modelo	HX-4
3	Parámetro	Longitud: 2130 mm, ancho interior: 115 mm, integradoCarga máxima: 4000 libras (1.815 t)/por par.

	Elementos	Descripción
1	Nombre	Extensiones de horquilla
2	Modelo	HX-5
3	Parámetro	Longitud: 2130 mm, ancho interior: 140 mm, integradoCarga máxima: 4000 libras (1.815 t)/por par.

	Elementos	Descripción
1	Nombre	Extensiones de horquilla
2	Modelo	HX-6
3	Parámetro	Longitud: 2440 mm, ancho interior: 115 mm, integradoCarga máxima: 4000 libras (1.815 t)/por par.
2	Modelo	HX-7
3	Parámetro	Longitud: 2440 mm, ancho interior: 140 mm, integradoCarga máxima: 4000 libras (1.815 t)/por par.

	Elementos	Descripción
1	Nombre	Extensiones de horquilla
2	Modelo	HX-8
3	Parámetro	Longitud: 2440 mm, ancho interior: 165 mm, integradoCarga máxima: 4000 libras (1.815 t)/por par.

	Elementos	Descripción
1	Nombre	Extensiones de horquilla
2	Modelo	HX-11
3	Parámetro	Longitud: 1520 mm, ancho interior: 140 mm, integradoCarga máxima: 4000 libras (1.815 t)/por par.
