Tipo de producto	Apilador de palets manual (carretilla elevadora de horquillas)
Modelo	SCDDC900
Marca	Vevor
Altura máxima de elevación	900 mm
Capacidad de carga máxima	450 libras (aproximadamente 204 kg)
Fuente de energía	Hidráulica manual
Uso recomendado	Doméstico y taller (no comercial)
Mecanismo de elevación	Pedal hidráulico
Componentes principales	Estabilizadores, chasis, horquillas, plataforma, eje, ruedas
Número de ruedas	2 ruedas delanteras (giratorias) + 2 ruedas traseras
Material	Acero
Ensamblaje requerido	Sí (piezas incluidas con instrucciones)
Seguridad	Inspección antes de cada uso, carga equilibrada, superficie plana y estable
Mantenimiento	Limpieza no abrasiva, almacenamiento seco, revisión por un técnico autorizado
Piezas de repuesto	Se recomiendan piezas originales aprobadas
Condiciones de garantía	Garantía del fabricante (ver manual)
Fabricante	Shanghai muxinmuyeyouxiangongsi, China
Importador (Australia)	SIHAO PTY LTD, 1 Rokeva Street, ASTV NSW 2122
Importador (Estados Unidos)	Sanven Technology Ltd, Suite 250, 9166 Anaheim
Precauciones de uso	No permitir que los niños jueguen con él, usar guantes y gafas de seguridad
Advertencia	No modificar la máquina, no usar en pendientes o suelos inestables

Preguntas frecuentes - SCDDC900 Vevor

¿Cuál es la capacidad de carga máxima del Vevor SCDDC900?

La capacidad de carga máxima es de 450 libras (aproximadamente 204 kg). Nunca supere este límite para evitar cualquier riesgo de vuelco o daño.

¿Cómo ensamblar la carretilla elevadora Vevor SCDDC900?

Siga los pasos descritos en el manual: fije los estabilizadores al chasis, monte el eje y las horquillas, instale las ruedas y el pedal. Use los pernos suministrados y no apriete completamente hasta que todas las piezas estén en su lugar.

¿Cuál es la altura máxima de elevación?

La altura máxima de elevación es de 900 mm. Esta altura es adecuada para levantar palets estándar a una altura de trabajo cómoda.

¿El Vevor SCDDC900 es adecuado para uso comercial?

No, este modelo está destinado a uso doméstico o en taller. No está diseñado para uso comercial intensivo.

¿Cuáles son las precauciones de seguridad esenciales?

Inspeccione el aparato antes de cada uso, utilícelo sobre una superficie plana y estable, distribuya la carga uniformemente, use guantes y gafas de seguridad, y no permita que los niños se acerquen.

¿Cómo mantener el apilador de palets?

Límpielo con un paño suave no abrasivo, guárdelo en un lugar seco y protegido de la intemperie. Haga revisar el sistema hidráulico por un profesional en caso de mal funcionamiento.

¿Qué herramientas son necesarias para el ensamblaje?

Los pernos y tuercas están incluidos. Necesitará una llave adecuada (no incluida) para apretarlos. También puede ser útil un destornillador.

¿Puedo usar piezas de repuesto no originales?

Se recomienda encarecidamente usar únicamente piezas originales aprobadas por Vevor. El uso de piezas no conformes puede comprometer la seguridad y la garantía.

¿Qué hacer si el pedal hidráulico ya no funciona?

Verifique que no haya fuga de aceite y que la palanca esté correctamente acoplada. Si el problema persiste, contacte a un técnico autorizado para la reparación.

¿Dónde encontrar el manual completo del Vevor SCDDC900?

El manual completo está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com. También puede solicitar una traducción por correo electrónico.

MANUAL DE USUARIO SCDDC900 Vevor

APILADORES DE PALETAS

MODELO: SCDDC900 & SCDDC1000

VEVOR

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el dere de interpretar su manual de usuario. La apariencia del producto dependo del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software nuestro producto.

LISTA DE PIEZAS DE ENSAMBLAJE

Número	Descripción	Cantidad
A	O disparador	2
B	Chasis del coche	1
do	Eje S	1
D	Horquilla para pale	2
mi	Bandeja	1
F	Pedal	1
1	Caster	2
2	M5*15 (perno+tuerca)	8
3	M12*60 (perno+tuerca)	2
Número	Descripción	Cantidad
4	Pasador de acoplamie	2
5	Pasador tipo R	2
6	Pasador partido e	2
7	Rueda trasera	2
8	[M20*100 (perno de hombro +	2
9	Lavadora plana	2
10	Perno M8*20	1
11	M8*20 (perno+tuerca)	2

Nota: Durante la instalación, no apriete los tornillos hasta que to las piezas estén instaladas.

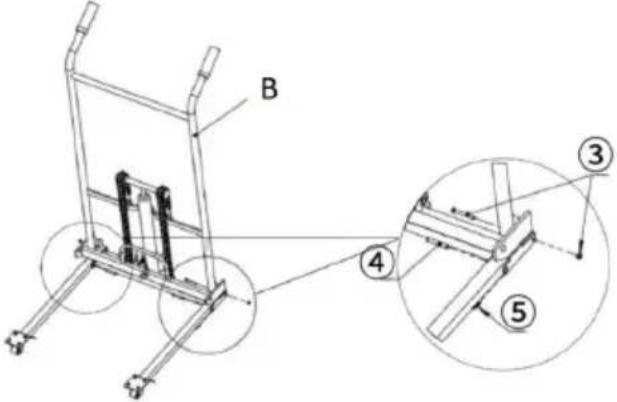

Paso 1Conecte la parte ^1 ” y la parte “ con un perno y una tuerca “ 2	Paso 2Conecte la parte “ B ” y la p “ A ” con un perno y una tu “ 3 ”, Pasador de acoplamier “ 4 ” y pasador tip ^5 R “

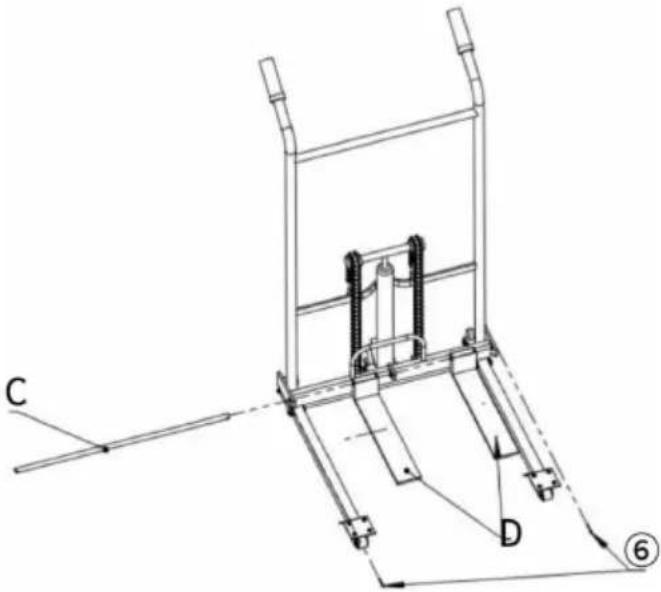

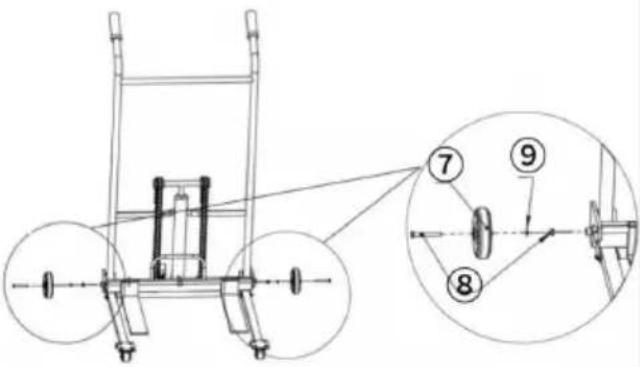

Paso 3Conecte la Parte “ B ” y la Pa con la Parte “ C ”, luego insta pasador dividido. ^6 ” en la parte “ C ”.	Paso 4Instalar la pieza ^7 ” en la parte “ B ” con perno de hombro , “ ^8 ” y Arandela simple ^9 ”.

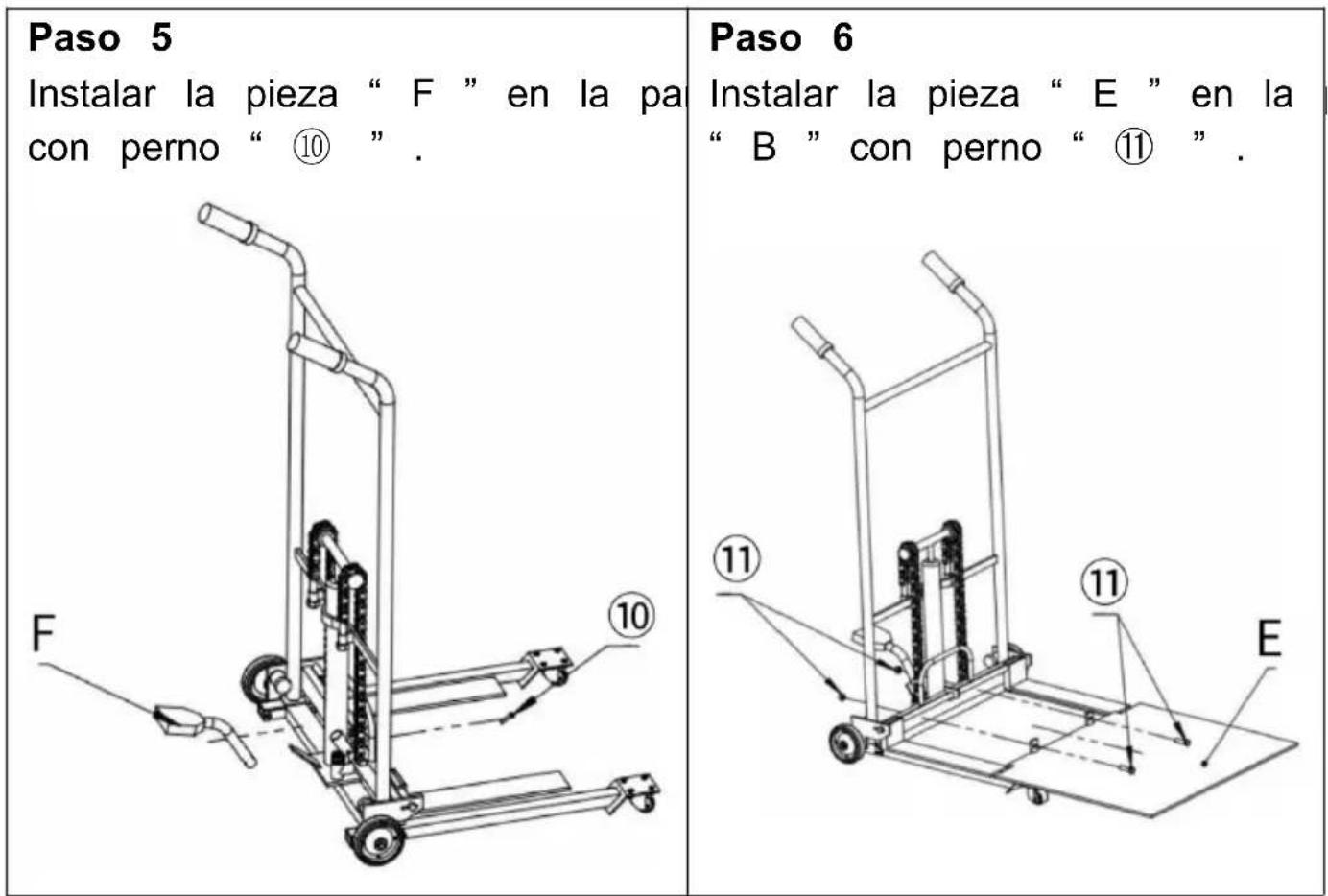

Instalar la pieza “ F ” en la pa con perno “ ⑩ ” .

Instalar la pieza “ E ” en la “ B ” con perno “ ⑪ ” .

PARÁMETRO

MODELO	scddc900	scddc1000
Altura máxima de elevación	900 milímetros	1000 milímetros
Límite de carga tota	4 50 libras	4 50 libras
Fuente de alimentación	H e hidráulica	H e hidráulica

Gracias por usar este producto. Para garantizar un uso correcto de la máquina, lea atentamente estas instrucciones antes de usarla y consérvelas para futuras consultas. Asegúrese de leer las precauciones normas de seguridad de esta página para garantizar un uso seguro. Este manual describe las advertencias y precauciones de seguridad, a como el funcionamiento, el mantenimiento y la limpieza. Las advertencia

e instrucciones que se describen en este manual no pueden abarcar las posibles condiciones y situaciones que puedan presentarse. Este producto no requiere precaución ni sentido común, ya que creemos que uso cumplirá con estos códigos.

Lea TODAS las instrucciones antes de utilizar su máquina.

1. NO permita que los niños y menores de edad se acerquen o toc producto.
2. El uso de accesorios o aditamentos no proporcionados o recomend por el fabricante puede causar lesiones.
3. No intente modificar la máquina de ninguna manera.
4. Si la máquina no se va a utilizar durante un largo periodo de tie límpiela, dóblela y guárdela en un lugar seco y seguro.
5. MANTENER FUERA DEL ALCANCE DE LOS NIÑOS.
6. Los niños no deben jugar solos con la máquina. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.
7. La máquina nunca debe dejarse desatendida durante su funcionami o limpieza.
8. Asegúrese de que la máquina esté siempre colocada sobre una superficie firme, nivelada y ignífuga, y alejada de materiales inflamable. Una colocación incorrecta puede provocar que el producto se vuelque, deslice o que los objetos sobre la mesa se caigan.
9. Si bien en la fabricación de su máquina se ha hecho todo lo para eliminar cualquier borde afilado, debe manipular todos los componentes con cuidado para evitar lesiones accidentales.
10. NO LO LIMPIE CON NINGÚN MATERIAL ABRASIVO.
11. La máquina solo debe ser reparada o reparada por un ingeniero servicio autorizado y solo se deben utilizar repuestos originales aprobados.
12. Este producto no puede utilizarse para otros fines.
13. No apto para uso comercial.
14. Use gafas de seguridad y guantes de trabajo resistentes durante montaje y el uso.
15. No se reúna cuando esté cansado o bajo la influencia de alcohodrogas o medicamentos.

¡ADVERTENCIA! Retire todos los materiales de embalaje y consérvelos para uso futuro. Los materiales de embalaje no son un juguete.

¡ADVERTENCIA! No permita que los niños ni las mascotas jueguen c material de embalaje. Si lo ingieren, se asfixiarán.

¡ADVERTENCIA! Mantenga a los niños y las mascotas alejados. Los no deben operar ni jugar cerca de esta máquina.

¡ADVERTENCIA! No seguir las instrucciones podría provocar la muerte lesiones corporales graves o pérdidas materiales.

¡ADVERTENCIA! Este producto no es un juguete. No permita que los niños jueguen con él ni se acerquen a él.

¡ADVERTENCIA! Úselo solo según lo previsto. No se siente ni se pa sobre la mesa.

¡ATENCIÓN! Inspeccione antes de cada uso. No utilice el producto si piezas están sueltas o dañadas.

¡ATENCIÓN! Usar únicamente sobre superficies planas, niveladas y duras.

¡ATENCIÓN! El peso sobre la encimera debe estar distribuido uniformemente. ¡Tenga cuidado con los vuelcos y las caídas !

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730
