SCDDC900 - Carrello elevatore Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Transpalette manuale (carrello elevatore a forche)
Modello	SCDDC900
Marque	Vevor
Altezza di sollevamento massima	900 mm
Capacità di carico massima	450 lb (circa 204 kg)
Fonte di energia	Idraulico manuale
Utilizzo consigliato	Domestico e officina (non commerciale)
Meccanismo di sollevamento	Pedale idraulico
Componenti principali	Stabilizzatori, telaio, forche, piattaforma, albero, ruote
Numero di ruote	2 ruote anteriori (girevoli) + 2 ruote posteriori
Materiale	Acciaio
Montaggio richiesto	Sì (pezzi inclusi con istruzioni)
Sicurezza	Ispezione prima di ogni utilizzo, carico equilibrato, superficie piana e stabile
Manutenzione	Pulizia non abrasiva, stoccaggio in luogo asciutto, revisione da parte di un tecnico autorizzato
Ricambi	Ricambi originali approvati raccomandati
Condizioni di garanzia	Garanzia del produttore (vedi manuale)
Produttore	Shanghai muxinmuyeyouxiangongsi, Cina
Importatore (Australia)	SIHAO PTY LTD, 1 Rokeva Street, ASTV NSW 2122
Importatore (Stati Uniti)	Sanven Technology Ltd, Suite 250, 9166 Anaheim
Precauzioni d'uso	Non lasciare giocare i bambini, indossare guanti e occhiali di sicurezza
Avvertenza	Non modificare la macchina, non utilizzare su pendenze o terreni instabili

Domande frequenti - SCDDC900 Vevor

Qual è la capacità di carico massima del Vevor SCDDC900 ?

La capacità di carico massima è di 450 libbre (circa 204 kg). Non superare mai questo limite per evitare rischi di ribaltamento o danni.

Come assemblare il carrello elevatore Vevor SCDDC900 ?

Seguire i passaggi descritti nel manuale: fissare gli stabilizzatori al telaio, montare l'albero e le forche, installare le ruote e il pedale. Utilizzare i bulloni forniti e non serrare completamente fino a quando tutti i pezzi non sono in posizione.

Qual è l'altezza di sollevamento massima ?

L'altezza di sollevamento massima è di 900 mm. Questa altezza è adatta per sollevare pallet standard a un'altezza di lavoro confortevole.

Il Vevor SCDDC900 è adatto per uso commerciale ?

No, questo modello è destinato a uso domestico o in officina. Non è progettato per un uso commerciale intensivo.

Quali sono le precauzioni di sicurezza essenziali ?

Ispezionare l'apparecchio prima di ogni utilizzo, utilizzarlo su una superficie piana e stabile, distribuire il carico uniformemente, indossare guanti e occhiali di sicurezza e non lasciare che i bambini si avvicinino.

Come mantenere il transpalette ?

Pulirlo con un panno morbido non abrasivo, riporlo in un luogo asciutto e al riparo dalle intemperie. Far verificare il sistema idraulico da un professionista in caso di malfunzionamento.

Quali strumenti sono necessari per il montaggio ?

I bulloni e i dadi sono forniti. Avrete bisogno di una chiave adatta (non fornita) per serrarli. Un cacciavite può essere utile.

Posso utilizzare ricambi non originali ?

Si consiglia vivamente di utilizzare solo ricambi originali approvati da Vevor. L'uso di pezzi non conformi può compromettere la sicurezza e la garanzia.

Cosa fare se il pedale idraulico non funziona più ?

Controllare che non ci siano perdite d'olio e che la leva sia correttamente innestata. Se il problema persiste, contattare un tecnico autorizzato per la riparazione.

Dove trovare il manuale completo del Vevor SCDDC900 ?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com. È possibile richiedere una traduzione via email.

MANUALE UTENTE SCDDC900 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva piena interpretazione del manuale utente. L'aspetto del prodotto dipender dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in ca aggiornamenti tecnologici o software relativi al nostro prodotto.

ELENCO DELLE PARTI DI MONTAGGIO

Numero	Descrizione	Quantità
UN	O outrigger	2
B	Telaio per auto	1
C	Lancia	1
D	Forca di pallet	2
E	Vassoio	1
F	Pedale	1
1	Caster	2
2	M5*15 (bullone + dac	8
3.	M12*60 (bullone + da	2
Numero	Descrizione	Quantità
4	Perno di accoppiamen	2
5	Perno di tipo R	2
6	S coppiglia	2
7	Posteriore- Ruota	2
8	[M20*100 (bullone a spalla +	2
9	Rondella semplice	2
10	Bullone M8*20 [SZHK]	1
11	M8*20 (bullone + dad	2

Nota: durante l'installazione, non stringere le viti finché tutti i componenti non saranno installati.

Passo 1Collegare la parte ^1 “ e la parte “ A ” con bullone e dado “	Passo 2Collegare la parte " B " e la A " con bullone e dado , “ Perno di accoppiamento ^4 “ e pin di tipo R ^5 ".

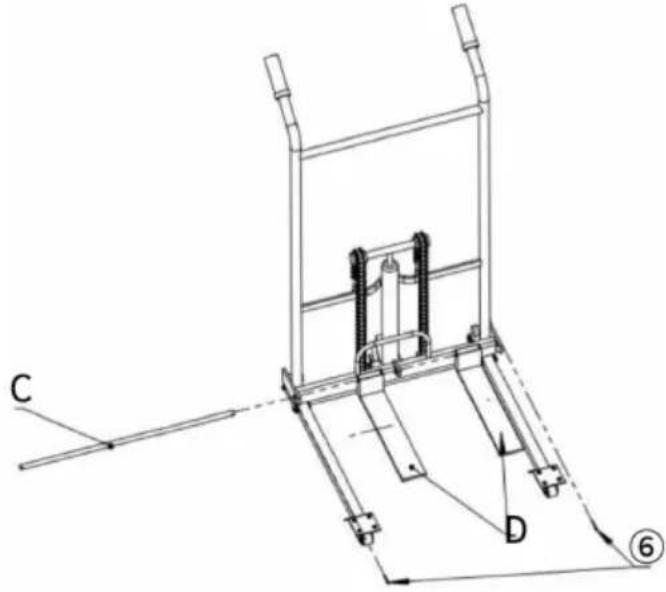

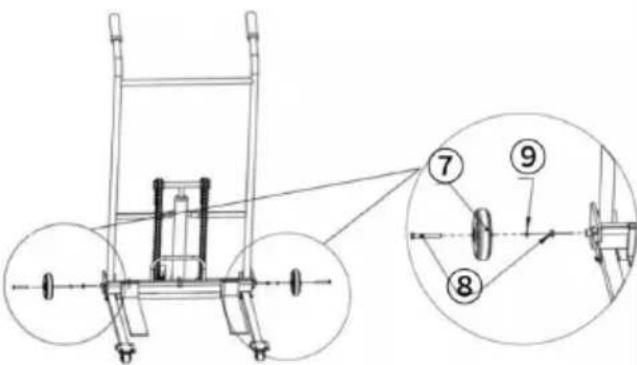

Fase 3Collegare la parte “ B ” e la pa con la parte “ C ”, quindi insta coppiglia S ^6 ” sulla Parte “ C ”	Fase 4Installare la parte ^7 “” sulla parte “ B ” con bullone a spalla , “ ^8 ” e la rondella piana ^9 “.

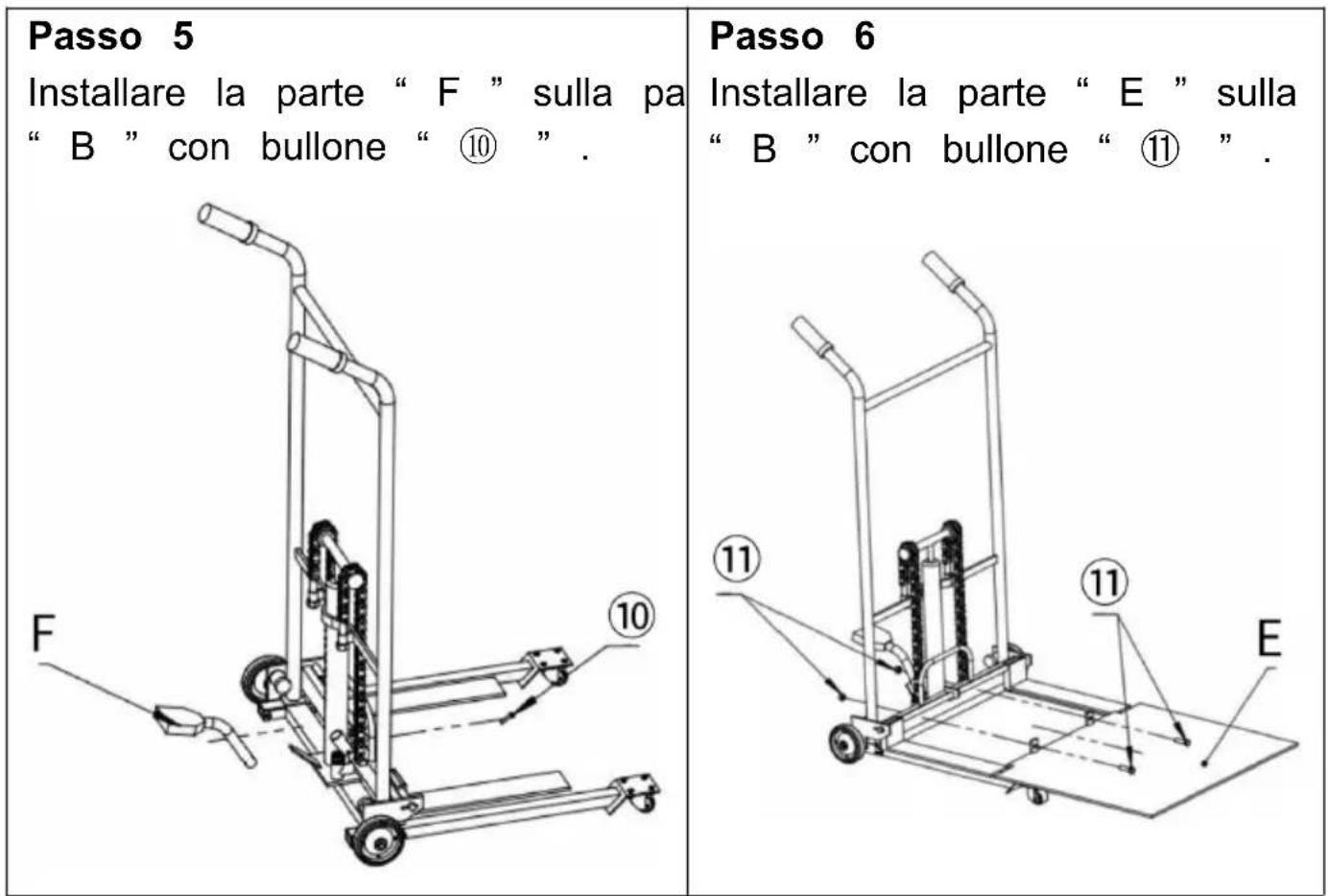

Passo 5

Installare la parte “ F ” sulla pa “ B ” con bullone “ ⑩ ” .

Passo 6

Installare la parte “ E ” sulla “ B ” con bullone “ ⑪ ” .

PARAMETRO

MODELLO	scddc900	scddc1000
Altezza massima di sollevamento	900 millimetri	1000 millimetri
Limite di carico total	4 50 libbre	4 50 libbre
Fonte di alimentazione	H e H idraulico	H e H idraulico

Grazie per aver utilizzato questo prodotto. Per essere certi di poter utilizzare correttamente la macchina, leggere attentamente queste istruzioni prima dell'uso e conservarle per riferimento futuro. Assicurarsi leggere attentamente le precauzioni e le norme di sicurezza riportate questa pagina per garantire un utilizzo sicuro.

Questo manuale descrive le avvertenze e le precauzioni di sicurezza,

funzionamento, la manutenzione e la pulizia. Le avvertenze e le istruz contenute in questo manuale non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. Attenzione e buon se non sono intrinseci in questo prodotto, poiché riteniamo che gli utenti saranno conformi a tali codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchin

1. NON lasciare che bambini e minorenni si avvicinino o tocchino il prodotto.

2. L'uso di accessori o dispositivi di fissaggio non forniti o consigliati produttore può causare lesioni.

3. Non tentare di modificare la macchina in alcun modo.

4. Se si prevede di non utilizzare la macchina per un lungo periodo, piegarla e riporla in un luogo asciutto e sicuro.

5. TENERE FUORI DALLA PORTATA DEI BAMBINI.

6. I bambini non devono giocare con la macchina da soli. La pulizia manutenzione non devono essere eseguite da bambini senza supervisione.

7. La macchina non deve mai essere lasciata incustodita durante il funzionamento o la pulizia.

8. Assicurarsi che la macchina sia sempre posizionata su una superficie solida, piana e ignifuga, e lontano da materiali combustibili. Un posizionamento errato può causare il ribaltamento, lo scivolamento o la caduta di oggetti sul tavolo!

9. Sebbene nella fabbricazione della macchina siano stati fatti tutti gli sforzi possibili per eliminare qualsiasi bordo tagliente, maneggiare tutti componenti con cura per evitare lesioni accidentali.

10. NON PULIRLO CON MATERIALE ABRASIVO.

11. La macchina deve essere riparata o sottoposta a manutenzione se da un tecnico autorizzato e devono essere utilizzati solo ricambi origini approvati.

12. Questo prodotto non può essere utilizzato per altri scopi.

13. Non adatto all'uso commerciale.

14. Indossare occhiali protettivi e guanti da lavoro resistenti durante il montaggio e l'uso.

15. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe farmaci.

ATTENZIONE! Rimuovere tutto il materiale di imballaggio e conservarlo per un uso futuro. Il materiale di imballaggio non è un giocattolo.

ATTENZIONE! Non lasciare che bambini e animali domestici giochino il materiale di imballaggio. Se ingerissero il materiale di imballaggio, soffocherebbero!

ATTENZIONE! Tenere lontani bambini e animali domestici. I bambini n devono utilizzare o giocare vicino a questa macchina.

ATTENZIONE! Il mancato rispetto delle istruzioni può causare morte, g lesioni personali e/o danni materiali.

ATTENZIONE! Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o di avvicinarsi ad esso.

ATTENZIONE! Utilizzare solo come previsto. Non sedersi o salire sul tavolo.

ATTENZIONE! Ispezionare prima di ogni utilizzo. Non utilizzare se le sono allentate o danneggiate.

ATTENZIONE! Utilizzare solo su superfici piane, livellate e dure.

ATTENZIONE! Il peso sul piano di lavoro deve essere distribuito uniformemente, attenzione al ribaltamento e alla caduta del peso !

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
