SCDDC900 - Chariot élévateur à fourches Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gerbeur à palettes manuel (chariot élévateur à fourches)
Modèle	SCDDC900
Marque	Vevor
Hauteur de levage maximale	900 mm
Capacité de charge maximale	450 lb (environ 204 kg)
Source d'énergie	Hydraulique manuelle
Utilisation recommandée	Domestique et atelier (non commercial)
Mécanisme de levage	Pédale hydraulique
Composants principaux	Outriggers, châssis, fourches, plateau, arbre, roues
Nombre de roues	2 roues avant (castors) + 2 roues arrière
Matériau	Acier
Assemblage requis	Oui (pièces incluses avec instructions)
Sécurité	Inspection avant chaque utilisation, charge équilibrée, surface plane et stable
Entretien	Nettoyage non abrasif, rangement sec, révision par un technicien agréé
Pièces de rechange	Pièces d'origine approuvées recommandées
Conditions de garantie	Garantie constructeur (voir notice)
Fabricant	Shanghai muxinmuyeyouxiangongsi, Chine
Importateur (Australie)	SIHAO PTY LTD, 1 Rokeva Street, ASTV NSW 2122
Importateur (États-Unis)	Sanven Technology Ltd, Suite 250, 9166 Anaheim
Précautions d'usage	Ne pas laisser les enfants jouer avec, porter des gants et lunettes de sécurité
Mise en garde	Ne pas modifier la machine, ne pas utiliser sur des pentes ou sols instables

FOIRE AUX QUESTIONS - SCDDC900 Vevor

Quelle est la capacité de charge maximale du Vevor SCDDC900 ?

La capacité de charge maximale est de 450 livres (environ 204 kg). Ne jamais dépasser cette limite pour éviter tout risque de basculement ou de dommage.

Comment assembler le chariot élévateur Vevor SCDDC900 ?

Suivez les étapes décrites dans la notice : fixez les outriggers au châssis, montez l'arbre et les fourches, installez les roues et la pédale. Utilisez les boulons fournis et ne serrez pas complètement tant que toutes les pièces ne sont pas en place.

Quelle est la hauteur de levage maximale ?

La hauteur de levage maximale est de 900 mm. Cette hauteur est adaptée pour soulever des palettes standard à une hauteur de travail confortable.

Le Vevor SCDDC900 est-il adapté à un usage commercial ?

Non, ce modèle est destiné à un usage domestique ou en atelier. Il n'est pas conçu pour une utilisation commerciale intensive.

Quelles sont les précautions de sécurité essentielles ?

Inspectez l'appareil avant chaque utilisation, utilisez-le sur une surface plane et stable, répartissez la charge uniformément, portez des gants et des lunettes de sécurité, et ne laissez pas les enfants s'en approcher.

Comment entretenir le gerbeur à palettes ?

Nettoyez-le avec un chiffon doux non abrasif, rangez-le dans un endroit sec et à l'abri des intempéries. Faites vérifier le système hydraulique par un professionnel en cas de dysfonctionnement.

Quels outils sont nécessaires pour l'assemblage ?

Les boulons et écrous sont fournis. Vous aurez besoin d'une clé adaptée (non fournie) pour les serrer. Un tournevis peut également être utile.

Puis-je utiliser des pièces de rechange non d'origine ?

Il est fortement recommandé d'utiliser uniquement des pièces d'origine approuvées par Vevor. L'utilisation de pièces non conformes peut compromettre la sécurité et la garantie.

Que faire si la pédale hydraulique ne fonctionne plus ?

Vérifiez qu'il n'y a pas de fuite d'huile et que le levier est correctement engagé. Si le problème persiste, contactez un technicien agréé pour la réparation.

Où trouver la notice complète du Vevor SCDDC900 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI SCDDC900 Vevor

GERBEUR À PALETTES S

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralit manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairem ce manuel d'utilisation. L'apparence du produit dépend du produit que avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

LISTE DES PIÈCES D'ASSEMBLAGE

Nombre	Description	Qté
UN	O utrigger	2
B	Châssis de voiture	1
C	Arbre	1
D	Fourche à palettes	2
E	Plateau	1
F	Pédale	1
1	Castor	2
2	M5*15 (boulon+écrou)	8
3	M12*60 (boulon+écrou),	2

Nombre	Description	Qté
4	Goupille d'accouplemer	2
5	broche de type	2
6	Goupille fendue	2
7	Roue arrière	2
8	M20*100 (boulon à épaulement +	2
9	Rondelle plate	2
10	Boulon M8*20 [2YBT]	1
11	M8*20 (boulon+écrou)	2

Remarque : lors de l'installation, ne serrez pas les vis tant que les pièces ne sont pas installées.

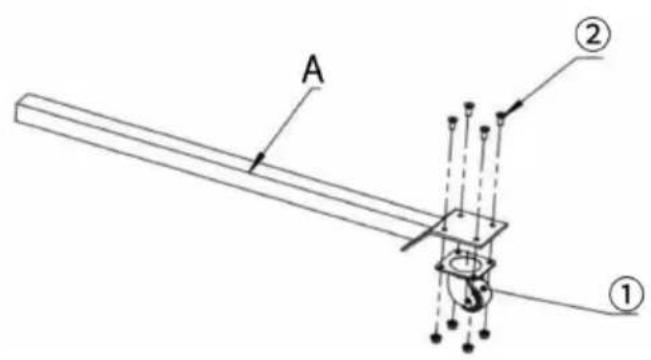

Étape 1

Connectez la partie①«» et la par « A » avec un boulon et un éd ».

A ① ②

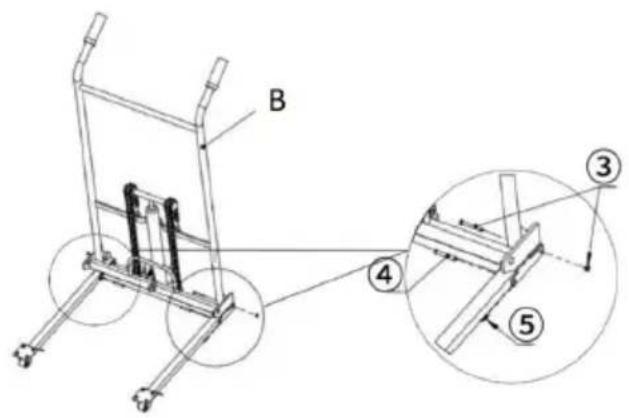

Étape 2

Connectez la partie « B » et partie « A » avec un boulon écrou « 3 », Goupille d'accouplement «④» et la broche de type R⑤».

B ③ ④ ⑤

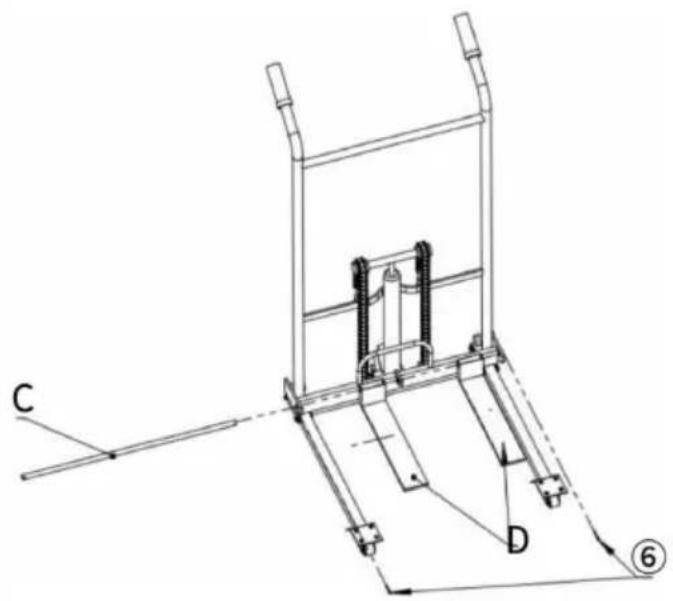

Étape 3

Connectez la partie « B » et la « D » avec la partie « C », installez la goupille fendue « 6 » la partie « C ».

C D ⑥

Étape 4

Installer la partie ⑦» sur la partie « B » avec le boulon à épaulement , noix ⑧» et la rondelle simple ⓐ».

Étape 5 Installer la partie « F » sur la B » avec le boulon « ⑩ » . F ⑩

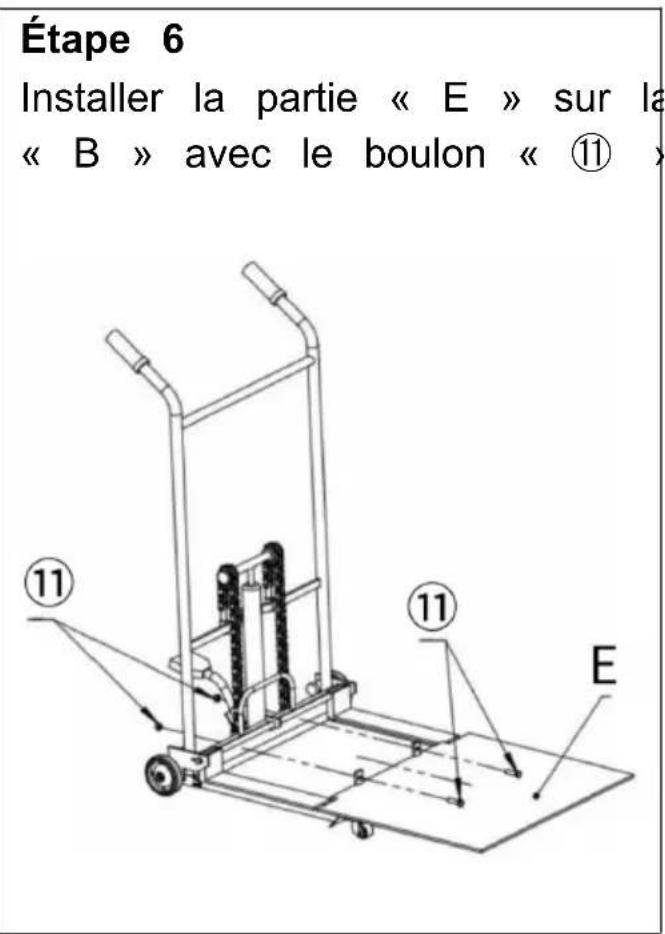

Étape 6 Installer la partie « E » sur la « B » avec le boulon « ⑪ » ⑪ ⑪ E

PARAMÈTRE

MODÈLE	scddc900	scddc1000
Hauteur de levage maximale	900 mm	1000 mm
Limite de charge totale	4 50 livres	4 50 livres
Source d' énergie	H et hydraulique	H et hydraulique

Merci d'utiliser ce produit. Afin de garantir une utilisation optimale de machine, veuillez lire attentivement ce mode d'emploi avant utilisation de conserver précieusement pour référence ultérieure. Veuillez lire attentivement les précautions et les règles de sécurité présentées sur page pour une utilisation en toute sécurité.

Ce manuel décrit les avertissements et précautions de sécurité, ainsi

les consignes d'utilisation, d'entretien et de nettoyage. Les avertissemer et instructions présentés dans ce manuel ne peuvent couvrir toutes le situations et conditions possibles. Ce produit ne fait pas appel à la prudence ni au bon sens, car nous pensons que son utilisation sera conforme à ces codes.

Veuillez lire TOUTES les instructions avant d'utiliser votre machine.

1. NE PAS laisser les enfants et les mineurs s'approcher du produit toucher.
2. L'utilisation d'accessoires ou de pièces jointes qui ne sont pas fou recommandés par le fabricant peut entraîner des blessures.
3. N'essayez pas de modifier la machine de quelque façon que ce s
4. Si la machine ne doit pas être utilisée pendant une longue périod nettoyez-la, pliez-la et rangez-la dans un endroit sec et sûr.
5. GARDER HORS DE PORTÉE DES ENFANTS.
6. Les enfants ne doivent pas jouer seuls avec la machine. Le netto l'entretien ne doivent pas être effectués par des enfants sans surveille
7. La machine ne doit jamais être laissée sans surveillance pendant fonctionnement ou son nettoyage.
8. Assurez-vous que l'appareil est toujours placé sur une surface stab plane et ignifuge, et éloigné de toute source de chaleur. Un mauvais positionnement peut entraîner le basculement, le glissement ou la chut d'objets sur la table.
9. Bien que tous les efforts aient été faits lors de la fabrication de machine pour éliminer tout bord tranchant, vous devez manipuler tous composants avec précaution afin d'éviter toute blessure accidentelle.
10. NE LE NETTOYEZ PAS AVEC UN MATÉRIAU ABRASIF.
11. La machine ne doit être réparée ou entretenue que par un techr de maintenance agréé et seules des pièces de rechange d'origine approuvées doivent être utilisées.
12. Ce produit ne peut pas être utilisé à d'autres fins.
13. Ne convient pas à un usage commercial.
14. Portez des lunettes de sécurité et des gants de travail robustes pendant l'assemblage et l'utilisation.
15. Ne vous rassemblez pas lorsque vous êtes fatigué ou sous l'influ

de l'alcool, de drogues ou de médicaments.

ATTENTION ! Retirez tous les matériaux d'emballage et conservez-les pour une utilisation ultérieure. Les matériaux d'emballage ne sont pas jouets.

ATTENTION ! Ne laissez pas les enfants et les animaux jouer avec matériaux d'emballage. S'ils les avalent, ils risquent de s'étouffer !

AVERTISSEMENT ! Tenir les enfants et les animaux domestiques à l' Les enfants ne doivent pas utiliser ni jouer à proximité de cette mac AVERTISSEMENT ! Le non-respect des instructions peut entraîner la r des blessures corporelles graves et/ou des pertes matérielles.

ATTENTION ! Ce produit n'est pas un jouet. Ne laissez pas les enfa jouer avec ou s'en approcher.

ATTENTION ! À utiliser uniquement comme prévu. Ne pas s'asseoir r tenir debout sur la table.

ATTENTION ! Inspector avant chaque utilisation. Ne pas utiliser si des pièces sont desserrées ou endommagées.

ATTENTION ! Utiliser uniquement sur une surface plane, nivelée et de ATTENTION ! Le poids sur le plan de travail doit être réparti uniform Attention aux risques de basculement et de chute !

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
