SCDDC900 - Wózek widłowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Ręczny wózek widłowy (paletowy wózek widłowy)
Model	SCDDC900
Marka	Vevor
Maksymalna wysokość podnoszenia	900 mm
Maksymalna nośność	450 funtów (około 204 kg)
Źródło energii	Ręczny hydrauliczny
Zalecane zastosowanie	Domowe i warsztatowe (niekomercyjne)
Mechanizm podnoszenia	Hydrauliczny pedał
Główne elementy	Wysięgniki, podwozie, widły, platforma, wał, koła
Liczba kół	2 koła przednie (kółka) + 2 koła tylne
Materiał	Stal
Wymagany montaż	Tak (części w zestawie z instrukcją)
Bezpieczeństwo	Kontrola przed każdym użyciem, zrównoważony ładunek, równa i stabilna powierzchnia
Konserwacja	Czyszczenie nieścierne, przechowywanie w suchym miejscu, przegląd przez autoryzowanego technika
Części zamienne	Zalecane oryginalne zatwierdzone części
Warunki gwarancji	Gwarancja producenta (patrz instrukcja)
Producent	Shanghai muxinmuyeyouxiangongsi, Chiny
Importer (Australia)	SIHAO PTY LTD, 1 Rokeva Street, ASTV NSW 2122
Importer (Stany Zjednoczone)	Sanven Technology Ltd, Suite 250, 9166 Anaheim
Środki ostrożności	Nie pozwalać dzieciom bawić się, nosić rękawice i okulary ochronne
Ostrzeżenie	Nie modyfikować maszyny, nie używać na pochyłościach lub niestabilnym podłożu

Często zadawane pytania - SCDDC900 Vevor

Jaka jest maksymalna nośność Vevor SCDDC900?

Maksymalna nośność wynosi 450 funtów (około 204 kg). Nigdy nie przekraczaj tego limitu, aby uniknąć ryzyka przewrócenia lub uszkodzenia.

Jak zmontować wózek widłowy Vevor SCDDC900?

Postępuj zgodnie z krokami opisanymi w instrukcji: przymocuj wysięgniki do podwozia, zamontuj wał i widły, zainstaluj koła i pedał. Użyj dostarczonych śrub i nie dokręcaj ich całkowicie, dopóki wszystkie części nie będą na miejscu.

Jaka jest maksymalna wysokość podnoszenia?

Maksymalna wysokość podnoszenia wynosi 900 mm. Ta wysokość nadaje się do podnoszenia standardowych palet na wygodną wysokość roboczą.

Czy Vevor SCDDC900 nadaje się do użytku komercyjnego?

Nie, ten model jest przeznaczony do użytku domowego lub warsztatowego. Nie jest zaprojektowany do intensywnego użytku komercyjnego.

Jakie są podstawowe środki ostrożności?

Sprawdź urządzenie przed każdym użyciem, używaj na równej i stabilnej powierzchni, rozłóż ładunek równomiernie, noś rękawice i okulary ochronne, i nie pozwalaj dzieciom zbliżać się do niego.

Jak konserwować wózek paletowy?

Wyczyść go miękką, nieścierną szmatką, przechowuj w suchym miejscu, z dala od wilgoci. W przypadku awarii zleć sprawdzenie układu hydraulicznego profesjonaliście.

Jakie narzędzia są potrzebne do montażu?

Śruby i nakrętki są w zestawie. Będziesz potrzebować odpowiedniego klucza (nie w zestawie) do dokręcenia ich. Przydatny może być również śrubokręt.

Czy mogę używać nieoryginalnych części zamiennych?

Zaleca się używanie wyłącznie oryginalnych zatwierdzonych części firmy Vevor. Używanie niezgodnych części może naruszyć bezpieczeństwo i gwarancję.

Co zrobić, jeśli pedał hydrauliczny przestanie działać?

Sprawdź, czy nie ma wycieku oleju i czy dźwignia jest prawidłowo załączona. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym technikiem w celu naprawy.

Gdzie znaleźć pełną instrukcję Vevor SCDDC900?

Pełna instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com. Możesz również poprosić o tłumaczenie drogą mailową.

INSTRUKCJA OBSŁUGI SCDDC900 Vevor

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

LISTA CZĘŚCI MONTAŻOWYCH

Numer	Opis	Ilość
A	O wyzwól	2
B	Rama samochodu	1
C	S -rękojeść	1
D	Widły do palet	2
mi	Taca	1
F	Pedal	1
1	Kaster	2
2	M5*15 (śruba + nakrętka [XHBX])	8
3	M12*60 (śruba + nak )	2

Numer	Opis	Ilość
4	Sworzeń sprzegający	2
5	Pin typu R	2
6	S rozłączny sw	2
7	Tyt - Kółko	2
8	M20*100( śruba barkowa + na	2
9	Podkładka prosta	2
10	Śruba M8*20 [7A0Z]	1
11	M8*20 (śruba + nakre [BX8W]	2

Uwaga: Podczas montażu nie dokręcaj śrub, dopóki nie zostaną zamontowane wszystkie części.

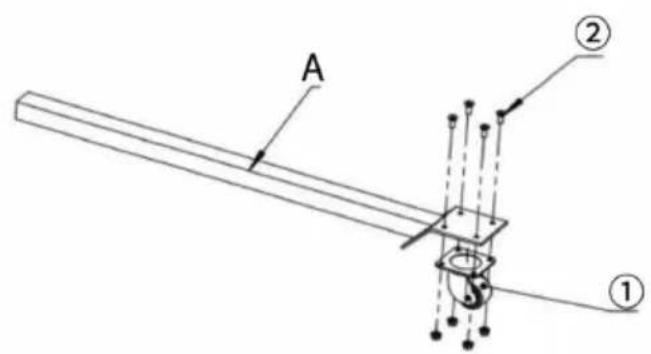

Krok 1

Połącz część „①” i część „A” za pomocą śruby i nakrętki „②”.

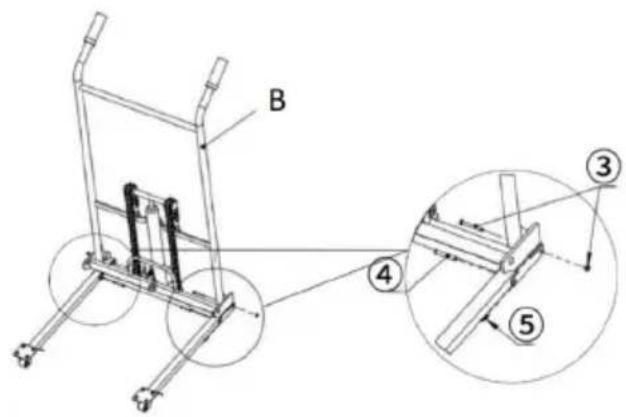

Krok 2

Połącz część „B” i część „C” za pomocą śruby i nakrętki „③”, sworznia sprzęgającego „④” i trzpienia typu R „⑤”.

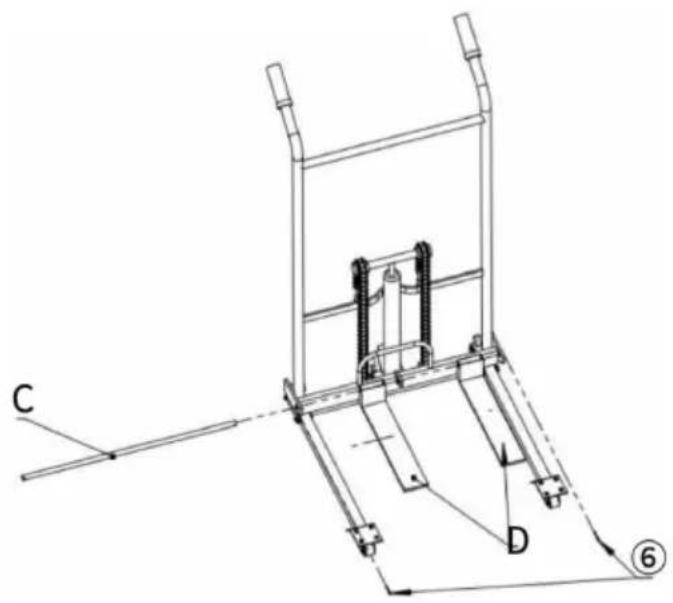

Krok 3

Połącz część „B” i część „D” z częścią „C”, a następnie zamontuj rozgałęziacz „⑥” na części „C”.

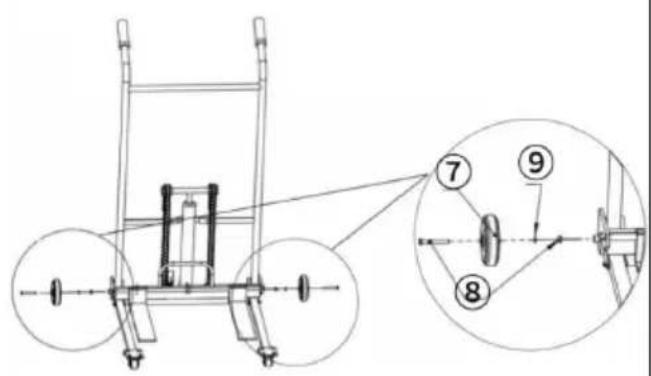

Krok 4

Zainstaluj część „⑦” na części „B” za pomocą śruby barkowej, nakrętki „⑧” i płaskiej podkładki „⑨”.

Krok 5 Zainstaluj część „F” na części „C” za pomocą śruby „⑩”.

Krok 5 Zainstaluj część „F” na części „C” za pomocą śruby „⑩”. Krok 6 Zainstaluj część „E” na części „B” za pomocą śruby „⑪”.

Krok 6 Zainstaluj część „E” na części „B” za pomocą śruby „⑪”.

PARAMETR

MODEL	sccdc900	sddc1000
Maksymalna wysokość podnoszenia	900 mm	1000 mm
Całkowity limit obciążenia	4 50 funtów	4 50 funtów
Źródło zasilania	H i hydraulika	H i hydraulika

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że będzie on prawidłowo obsługiwał maszynę, przeczytaj uważnie tę instrukcję przed rozpoczęciem użytkowania i zachowaj ją w dobrym stanie do wykorzystania w przyszłości. Upewnij się, że przeczytałeś środki ostrożności i zasady bezpieczeństwa na tej stronie, aby zapewnić

bezpieczne użytkowanie.

Niniejsza instrukcja zawiera ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa, obsługi, konserwacji i czyszczenia. Ostrzeżenia i instrukcje omówione w niniejszej instrukcji nie mogą obejmować wszystkich możliwych warunków i sytuacji, które mogą wystąpić.

Ostrożność i zdrowy rozsądek nie są wbudowane w ten produkt, ponieważ uważamy, że użytkownicy będą przestrzegać tych przepisów.

Przed użyciem urządzenia należy przeczytać WSZYSTKIE instrukcje.

1. NIE pozwalaj dzieciom i osobom niepełnoletnim zbliżać się do produktu lub go dotykać.
2. Korzystanie z akcesoriów i elementów mocujących, które nie są dostarczone lub zalecane przez producenta, może spowodować obrażenia.
3. Nie próbuj modyfikować urządzenia w żaden sposób.
4. Jeśli urządzenie nie będzie używane przez dłuższy czas, należy je wyczyścić, złożyć i przechowywać w suchym i bezpiecznym miejscu.
5. PRZECHOWYWAĆ POZA ZASIĘGIEM DZIECI.
6. Dzieci nie mogą bawić się maszyną same. Czyszczenie i konserwacja użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.
7. Maszyny nie wolno nigdy pozostawiać bez nadzoru podczas jej pracy lub czyszczenia.
8. Upewnij się, że maszyna jest zawsze umieszczona na twardej, równej i ognioodpornej powierzchni, a także umieszczona z dala od materiałów łatwopalnych. Nieprawidłowe umieszczenie może spowodować przewrócenie się produktu, jego ześlizgnięcie lub upadek przedmiotów ze stołu!
9. Chociaż w procesie produkcji urządzenia dołożono wszelkich starań, aby usunąć wszelkie ostre krawędzie, należy obchodzić się ze wszystkimi elementami ostrożnie, aby uniknąć przypadkowych obrażeń.
10. NIE CZYŚCIĆ ŻADNYMI MATERIAŁAMI ŚCIERNYMI.
11. Naprawę lub serwis maszyny powinien zlecać wyłącznie autoryzowany serwisant. Należy używać wyłącznie oryginalnych, zatwierdzonych części zamiennych.
12. Produktu nie można używać do innych celów.
13. Nie nadaje się do użytku komercyjnego.
14. Podczas montażu i użytkowania należy nosić okulary ochronne i solidne rękawice robocze.
15. Nie przystępuj do pracy, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.

OSTRZEŻENIE! Usuń wszystkie materiały opakowaniowe i zachowaj je do wykorzystania w przyszłości. Materiały opakowaniowe nie są zabawką. OSTRZEŻENIE! Nie pozwól dzieciom i zwierzętom bawić się materiałami opakowaniowymi. Jeśli połkną materiały opakowaniowe, uduszą się! OSTRZEŻENIE! Trzymaj dzieci i zwierzęta domowe z daleka. Dzieci nie mogą obsługiwać ani bawić się w pobliżu tej maszyny.

OSTRZEŻENIE! Nieprzestrzeganie instrukcji może skutkować śmiercią, poważnymi obrażeniami ciała i/lub utratą mienia.

OSTRZEŻENIE! Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani zbliżać się do niego.

OSTRZEŻENIE! Stosować wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na stole.

UWAGA! Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub uszkodzone.

UWAGA! Stosować wyłącznie na płaskiej, równej i twardej powierzchni. UWAGA! Ciężar na blacie musi być równomiernie rozłożony, uważaj, aby się nie przewrócił i nie spadł!

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
