SCDDC1000 - Wózek widłowy Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	SCDDC1000
Rodzaj produktu	Ręczny wózek paletowy (wózek widłowy)
Maksymalna wysokość podnoszenia	1000 mm
Maksymalna nośność	204 kg (450 funtów)
Źródło zasilania	Ręczna hydraulika (pedał)
Liczba wideł	2
Materiał ramy	Stal
Szacowana masa netto	Około 120 kg
Szacowane wymiary (dł. x szer. x wys.)	1200 x 800 x 1500 mm (ogólnie)
Przeznaczenie	Podnoszenie i przemieszczanie palet w środowisku przemysłowym lub magazynowym
Środki ostrożności	Nie używać na pochyłych powierzchniach, nie przekraczać maksymalnego obciążenia, nosić sprzęt ochronny
Konserwacja	Sprawdzać przed każdym użyciem, regularnie czyścić, przechowywać w suchym miejscu
Części zamienne	Dostępne: koła, sworznie, śruby, siłownik hydrauliczny (skontaktować się z producentem)
Gwarancja	Ograniczona gwarancja producenta (patrz instrukcja)
Pochodzenie	Wyprodukowano w Chinach, importowane przez Vevor

Często zadawane pytania - SCDDC1000 Vevor

Jak zmontować wózek widłowy SCDDC1000?

Postępuj zgodnie z instrukcją: podłącz stabilizatory do ramy, następnie ramę do wideł, zamontuj tylne koła i pedał. Nie dokręcaj śrub do końca, dopóki nie zamontujesz wszystkich części.

Jaka jest maksymalna nośność?

Wózek SCDDC1000 ma maksymalną nośność 204 kg (450 funtów). Nigdy nie przekraczaj tego limitu, aby uniknąć wypadków.

Jak używać pedału hydraulicznego?

Pedał uruchamia siłownik hydrauliczny do podnoszenia lub opuszczania wideł. Delikatnie pompuj, aby podnieść ładunek; zwolnij zawór, aby opuścić.

Czy mogę używać wózka na nierównej powierzchni?

Nie, używaj tylko na płaskiej, stabilnej i nieśliskiej powierzchni. Nierówne podłoże może spowodować przewrócenie.

Jak konserwować wózek?

Sprawdzaj części przed każdym użyciem, czyść miękką szmatką, smaruj punkty obrotu i przechowuj w suchym miejscu chronionym przed warunkami atmosferycznymi.

Co zrobić, jeśli ładunek się nie podnosi?

Sprawdź poziom oleju hydraulicznego i obecność wycieków. Upewnij się, że pedał jest wciśnięty. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym technikiem.

Czy wózek nadaje się do intensywnego użytku komercyjnego?

Nie, ten model jest przeznaczony do umiarkowanego użytku. Instrukcja odradza intensywne użytkowanie komercyjne.

Gdzie znaleźć części zamienne?

Skontaktuj się z producentem (Vevor) lub autoryzowanym sprzedawcą. Używaj tylko oryginalnych części, aby zapewnić bezpieczeństwo.

Jakie są wymiary wideł?

Widełki mają około 1000 mm długości i 150 mm szerokości. Sprawdź instrukcję, aby uzyskać dokładne wymiary.

Czy mogę podnieść osobę tym wózkiem?

Nie, ten wózek jest przeznaczony wyłącznie do transportu palet i towarów. Podnoszenie osób jest zabronione.

INSTRUKCJA OBSŁUGI SCDDC1000 Vevor

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

LISTA CZĘŚCI MONTAŻOWYCH

Numer	Opis	Ilość
A	O wyzwól	2
B	Rama samochodu	1
C	S -rękojeść	1
D	Widły do palet	2
mi	Taca	1
F	Pedal	1
1	Kaster	2
2	M5*15 (śruba + nakrętka [203A]	8
3	M12*60 (śruba + nak [WCZW]	2

Numer	Opis	Ilość
4	Sworzeń sprzegający	2
5	Pin typu R	2
6	S rozłączny sw	2
7	Tyt - Kółko	2
8	M20*100 (śruba barkowa + na	2
9	Podkładka prosta	2
10	Śruba M8*20 [OY73]	1
11	M8*20 (śruba + nakre	2

Uwaga: Podczas montażu nie dokręcaj śrub, dopóki nie zostaną zamontowane wszystkie części.

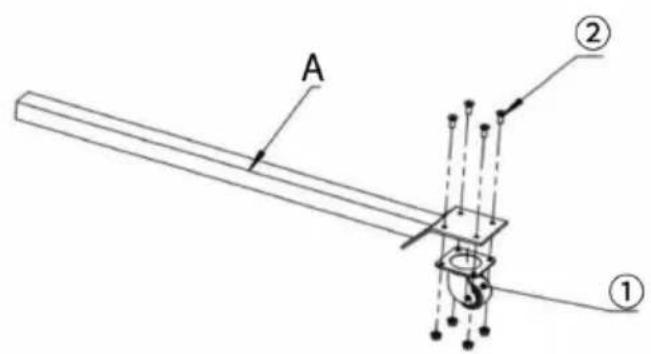

Krok 1

Połącz część „①” i część „A” za pomocą śruby i nakrętki „②”.

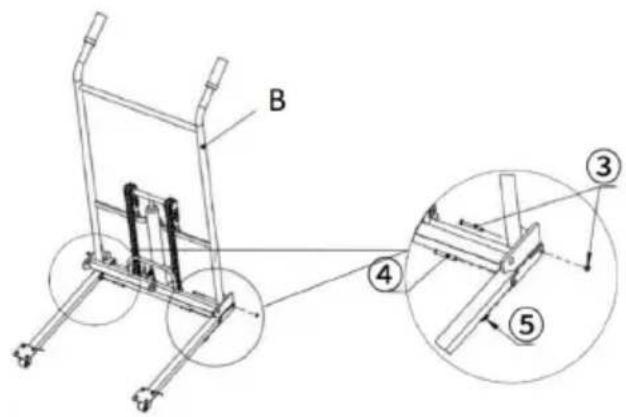

Krok 2

Połącz część „B” i część „C” za pomocą śruby i nakrętki „③”, sworznia sprzęgającego „④” i trzpienia typu R „⑤”.

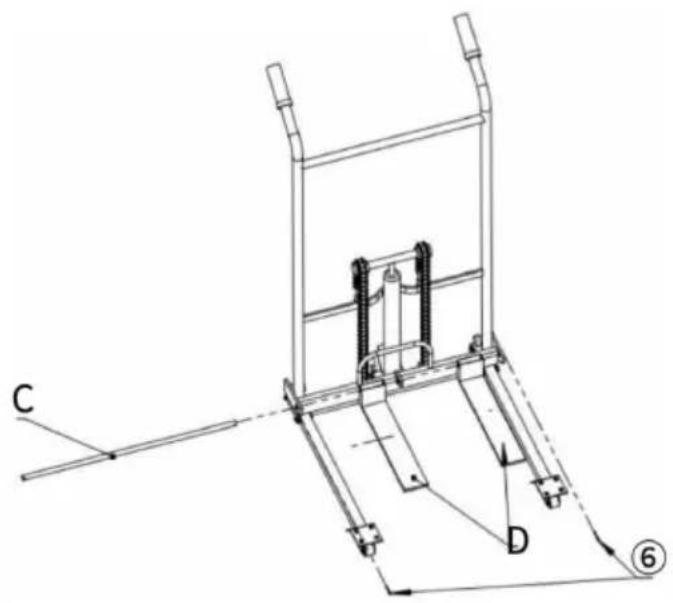

Krok 3

Połącz część „B” i część „D” z częścią „C”, a następnie zamontuj rozgałęziacz „⑥” na części „C”.

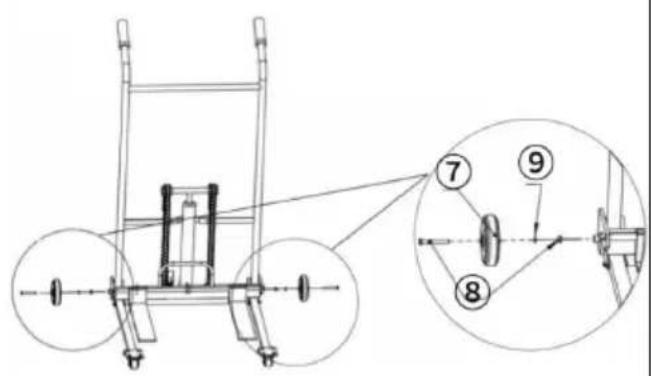

Krok 4

Zainstaluj część „⑦” na części „B” za pomocą śruby barkowej, nakrętki „⑧” i płaskiej podkładki „⑨”.

Krok 5 Zainstaluj część „F” na części „E” za pomocą śruby „⑩”.

Krok 6 Zainstaluj część „E” na części „B” za pomocą śruby „⑪”.

PARAMETR

MODEL	sccdc900	sddc1000
Maksymalna wysokość podnoszenia	900 mm	1000 mm
Całkowity limit obciążenia	4 50 funtów	4 50 funtów
Źródło zasilania	H i hydraulika	H i hydraulika

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że maszyna będzie prawidłowo obsługiwana, przeczytaj uważnie tę instrukcję przed rozpoczęciem użytkowania i zachowaj ją w odpowiednim stanie do wykorzystania w przyszłości. Upewnij się, że przeczytałeś środki ostrożności i zasady bezpieczeństwa na tej stronie, aby zapewnić bezpieczne użytkowanie.

bezpieczne użytkowanie.

Niniejsza instrukcja zawiera ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa, obsługi, konserwacji i czyszczenia. Ostrzeżenia i instrukcje omówione w niniejszej instrukcji nie mogą obejmować wszystkich możliwych warunków i sytuacji, które mogą wystąpić.

Ostrożność i zdrowy rozsądek nie są wbudowane w ten produkt, ponieważ uważamy, że użytkownicy będą przestrzegać tych przepisów.

Przed użyciem urządzenia należy przeczytać WSZYSTKIE instrukcje.

1. NIE pozwalaj dzieciom i osobom niepełnoletnim zbliżać się do produktu lub go dotykać.
2. Korzystanie z akcesoriów i elementów mocujących, które nie są dostarczone lub zalecane przez producenta, może spowodować obrażenia.
3. Nie próbuj modyfikować urządzenia w żaden sposób.
4. Jeśli urządzenie nie będzie używane przez dłuższy czas, należy je wyczyścić, złożyć i przechowywać w suchym i bezpiecznym miejscu.
5. PRZECHOWYWAĆ POZA ZASIĘGIEM DZIECI.
6. Dzieci nie mogą bawić się maszyną same. Czyszczenie i konserwacja użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.
7. Maszyny nie wolno nigdy pozostawiać bez nadzoru podczas jej pracy lub czyszczenia.
8. Upewnij się, że maszyna jest zawsze umieszczona na twardej, równej i ognioodpornej powierzchni, a także umieszczona z dala od materiałów łatwopalnych. Nieprawidłowe umieszczenie może spowodować przewrócenie się produktu, jego ześlizgnięcie lub upadek przedmiotów ze stołu!
9. Chociaż w procesie produkcji urządzenia dołożono wszelkich starań, aby usunąć wszelkie ostre krawędzie, należy obchodzić się ze wszystkimi elementami ostrożnie, aby uniknąć przypadkowych obrażeń.
10. NIE CZYŚCIĆ ŻADNYMI MATERIAŁAMI ŚCIERNYMI.
11. Naprawę lub serwis maszyny powinien zlecać wyłącznie autoryzowany serwisant. Należy używać wyłącznie oryginalnych, zatwierdzonych części zamiennych.
12. Produktu nie można używać do innych celów.
13. Nie nadaje się do użytku komercyjnego.
14. Podczas montażu i użytkowania należy nosić okulary ochronne i solidne rękawice robocze.
15. Nie przychodź na zgromadzenie, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.

OSTRZEŻENIE! Usuń wszystkie materiały opakowaniowe i zachowaj je do wykorzystania w przyszłości. Materiały opakowaniowe nie są zabawką. OSTRZEŻENIE! Nie pozwól dzieciom i zwierzętom bawić się materiałami opakowaniowymi. Jeśli połkną materiały opakowaniowe, uduszą się! OSTRZEŻENIE! Trzymaj dzieci i zwierzęta domowe z daleka. Dzieci nie mogą obsługiwać ani bawić się w pobliżu tej maszyny.

OSTRZEŻENIE! Nieprzestrzeganie instrukcji może skutkować śmiercią, poważnymi obrażeniami ciała i/lub utratą mienia.

OSTRZEŻENIE! Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani zbliżać się do niego.

OSTRZEŻENIE! Stosować wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na stole.

UWAGA! Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub uszkodzone.

UWAGA! Stosować wyłącznie na płaskiej, równej i twardej powierzchni. UWAGA! Ciężar na blacie musi być równomiernie rozłożony, uważaj, aby się nie przewrócił i nie spadł!
