SCDDC1000 - Chariot élévateur à fourches Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	SCDDC1000
Type de produit	Gerbeur à palettes manuel (chariot élévateur à fourches)
Hauteur de levage maximale	1000 mm
Capacité de charge maximale	204 kg (450 lb)
Source d'énergie	Hydraulique manuelle (pédale)
Nombre de fourches	2
Matériau du châssis	Acier
Poids net estimé	Environ 120 kg
Dimensions (L x l x h) estimées	1200 x 800 x 1500 mm (hors tout)
Utilisation prévue	Levage et déplacement de palettes dans un environnement industriel ou d'entrepôt
Précautions de sécurité	Ne pas utiliser sur des surfaces inclinées, ne pas dépasser la charge maximale, porter des équipements de protection
Entretien	Inspecter avant chaque utilisation, nettoyer régulièrement, stocker dans un endroit sec
Pièces détachées	Disponibles : roues, goupilles, boulons, vérin hydraulique (contacter le fabricant)
Garantie	Garantie limitée du fabricant (se référer au manuel)
Origine	Fabriqué en Chine, importé par Vevor

FOIRE AUX QUESTIONS - SCDDC1000 Vevor

Comment assembler le gerbeur SCDDC1000 ?

Suivez les étapes de la notice : connectez les stabilisateurs au châssis, puis le châssis aux fourches, installez les roues arrière et la pédale. Ne serrez pas complètement les vis avant d'avoir monté toutes les pièces.

Quelle est la capacité de charge maximale ?

Le SCDDC1000 a une capacité de charge maximale de 204 kg (450 lb). Ne dépassez jamais cette limite pour éviter les accidents.

Comment utiliser la pédale hydraulique ?

La pédale actionne le vérin hydraulique pour lever ou baisser les fourches. Pompez doucement pour soulever la charge ; relâchez la valve pour descendre.

Puis-je utiliser le gerbeur sur un sol irrégulier ?

Non, utilisez uniquement sur une surface plane, stable et non glissante. Les sols irréguliers peuvent entraîner un basculement.

Comment entretenir le gerbeur ?

Inspectez les pièces avant chaque utilisation, nettoyez avec un chiffon doux, graissez les points de pivotement et stockez dans un endroit sec à l'abri des intempéries.

Que faire si la charge ne monte pas ?

Vérifiez le niveau d'huile hydraulique et la présence de fuites. Assurez-vous que la pédale est bien enfoncée. Si le problème persiste, contactez un technicien agréé.

Le gerbeur est-il adapté à un usage commercial intensif ?

Non, ce modèle est conçu pour un usage modéré. La notice déconseille une utilisation commerciale intensive.

Où trouver des pièces de rechange ?

Contactez le fabricant (Vevor) ou un revendeur agréé. Utilisez uniquement des pièces d'origine pour garantir la sécurité.

Quelles sont les dimensions des fourches ?

Les fourches mesurent environ 1000 mm de long et 150 mm de large. Consultez la notice pour les mesures exactes.

Puis-je lever une personne avec ce gerbeur ?

Non, ce gerbeur est exclusivement conçu pour la manutention de palettes et de marchandises. Il est interdit de lever des personnes.

MODE D'EMPLOI SCDDC1000 Vevor

GERBEUR À PALETTES S

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralit manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairem ce manuel d'utilisation. L'apparence du produit dépend du produit que avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

LISTE DES PIÈCES D'ASSEMBLAGE

Nombre	Description	Qté
UN	O utrigger	2
B	Châssis de voiture	1
C	Arbre	1
D	Fourche à palettes	2
E	Plateau	1
F	Pédale	1
1	Castor	2
2	M5*15 (boulon+écrou)	8
3	M12*60 (boulon+écrou),	2

Nombre	Description	Qté
4	Goupille d'accouplemer	2
5	broche de type	2
6	Goupille fendue	2
7	Roue arrière	2
8	M20*100 (boulon à épaulement +	2
9	Rondelle plate	2
10	Boulon M8*20	1
11	M8*20 (boulon+écrou)	2

Remarque : lors de l'installation, ne serrez pas les vis tant que les pièces ne sont pas installées.

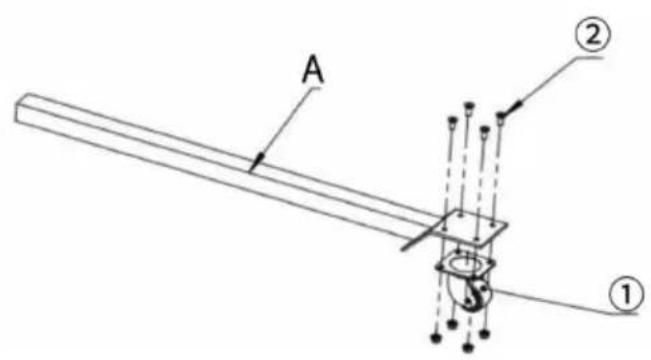

Étape 1

Connectez la partie①«» et la par « A » avec un boulon et un éd ».

A ② ①

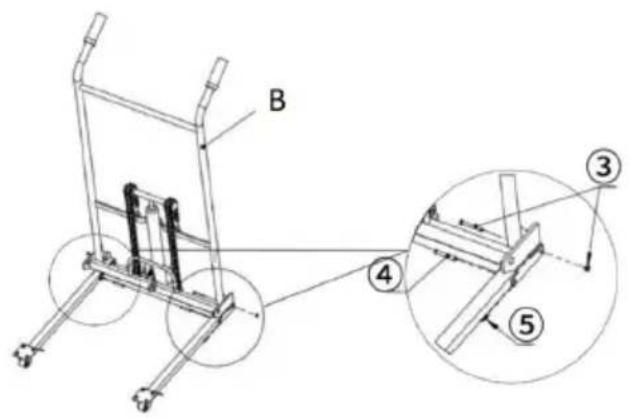

Étape 2

Connectez la partie « B » et partie « A » avec un boulon écrou « 3 », Goupille d'accouplement «④» et la broche de type R⑤».

B ③ ④ ⑤

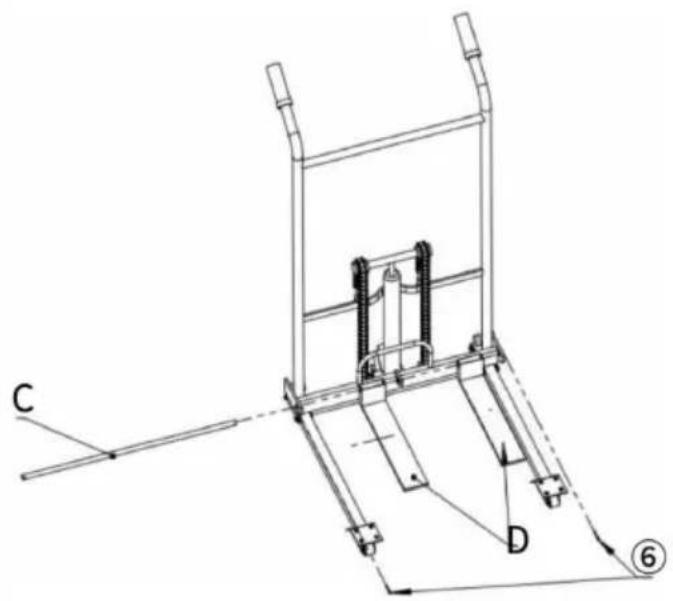

Étape 3

Connectez la partie « B » et la « D » avec la partie « C », installez la goupille fendue « 6 » la partie « C ».

C D ⑥

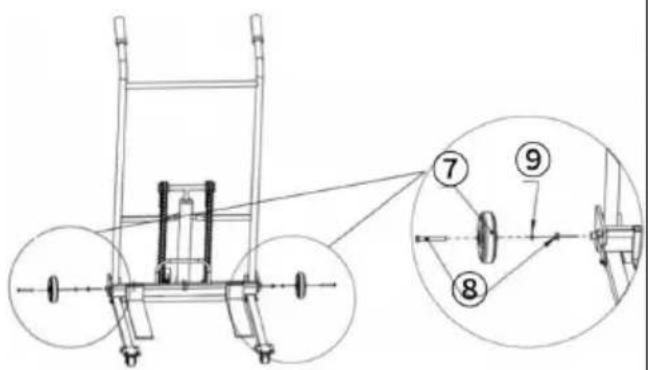

Étape 4

Installer la partie ⑦» sur la partie « B » avec le boulon à épaulement , noix ⑧» et la rondelle simple ⓐ».

Étape 5 Installer la partie « F » sur la B » avec le boulon « ⑩ » . F ⑩

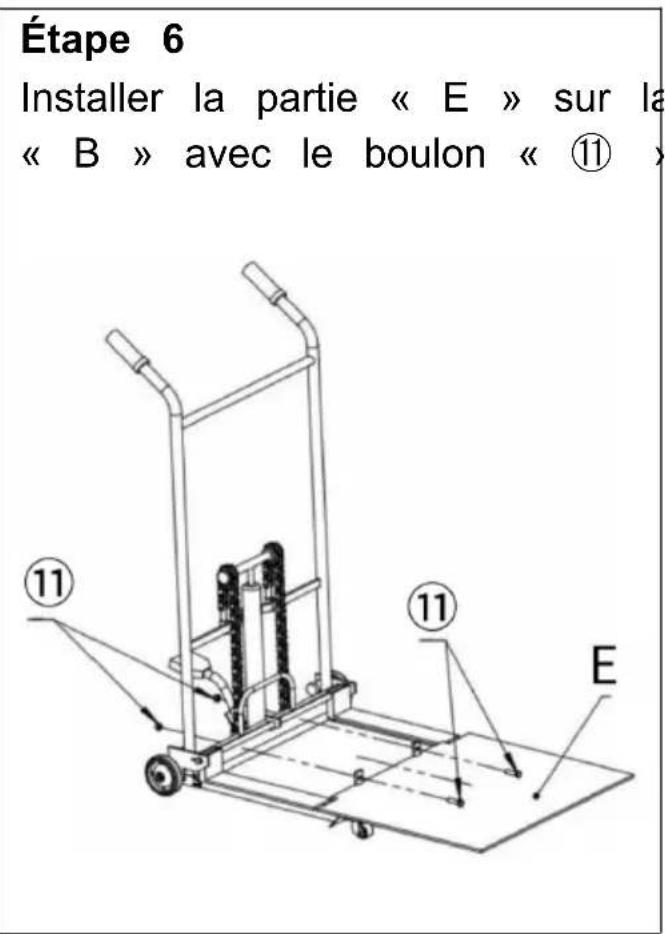

Étape 6 Installer la partie « E » sur la « B » avec le boulon « ⑪ » ⑪ ⑪ E

PARAMÈTRE

MODÈLE	scddc900	scddc1000
Hauteur de levage maximale	900 mm	1000 mm
Limite de charge totale	4 50 livres	4 50 livres
Source d' énergie	H et hydraulique	H et hydraulique

Merci d'utiliser ce produit. Afin de garantir une utilisation optimale de machine, veuillez lire attentivement ce mode d'emploi avant utilisation de conserver précieusement pour référence ultérieure. Veuillez lire attentivement les précautions et les règles de sécurité présentées sur page pour une utilisation en toute sécurité.

Ce manuel décrit les avertissements et précautions de sécurité, ainsi

les consignes d'utilisation, d'entretien et de nettoyage. Les avertissemer et instructions présentés dans ce manuel ne peuvent couvrir toutes le situations et conditions possibles. Ce produit ne fait pas appel à la prudence ni au bon sens, car nous pensons que son utilisation sera conforme à ces codes.

Veuillez lire TOUTES les instructions avant d'utiliser votre machine.

1. NE PAS laisser les enfants et les mineurs s'approcher du produit toucher.
2. L'utilisation d'accessoires ou de pièces jointes qui ne sont pas fou recommandés par le fabricant peut entraîner des blessures.
3. N'essayez pas de modifier la machine de quelque façon que ce s
4. Si la machine ne doit pas être utilisée pendant une longue périod nettoyez-la, pliez-la et rangez-la dans un endroit sec et sûr.
5. GARDER HORS DE PORTÉE DES ENFANTS.
6. Les enfants ne doivent pas jouer seuls avec la machine. Le netto l'entretien ne doivent pas être effectués par des enfants sans surveille
7. La machine ne doit jamais être laissée sans surveillance pendant fonctionnement ou son nettoyage.
8. Assurez-vous que l'appareil est toujours placé sur une surface stab plane et ignifuge, et éloigné de toute source de chaleur. Un mauvais positionnement peut entraîner le basculement, le glissement ou la chut d'objets sur la table.
9. Bien que tous les efforts aient été faits lors de la fabrication de machine pour éliminer tout bord tranchant, vous devez manipuler tous composants avec précaution afin d'éviter toute blessure accidentelle.
10. NE LE NETTOYEZ PAS AVEC UN MATÉRIAU ABRASIF.
11. La machine ne doit être réparée ou entretenue que par un techr de maintenance agréé et seules des pièces de rechange d'origine approuvées doivent être utilisées.
12. Ce produit ne peut pas être utilisé à d'autres fins.
13. Ne convient pas à un usage commercial.
14. Portez des lunettes de sécurité et des gants de travail robustes pendant l'assemblage et l'utilisation.
15. Ne vous rassemblez pas lorsque vous êtes fatigué ou sous l'influ

de l'alcool, de drogues ou de médicaments.

ATTENTION ! Retirez tous les matériaux d'emballage et conservez-les pour une utilisation ultérieure. Les matériaux d'emballage ne sont pas jouets.

ATTENTION ! Ne laissez pas les enfants et les animaux jouer avec matériaux d'emballage. S'ils les avalent, ils risquent de s'étouffer !

AVERTISSEMENT ! Tenir les enfants et les animaux domestiques à l' Les enfants ne doivent pas utiliser ni jouer à proximité de cette mac AVERTISSEMENT ! Le non-respect des instructions peut entraîner la r des blessures corporelles graves et/ou des pertes matérielles.

ATTENTION ! Ce produit n'est pas un jouet. Ne laissez pas les enfa jouer avec ou s'en approcher.

ATTENTION ! À utiliser uniquement comme prévu. Ne pas s'asseoir r tenir debout sur la table.

ATTENTION ! Inspector avant chaque utilisation. Ne pas utiliser si des pièces sont desserrées ou endommagées.

ATTENTION ! Utiliser uniquement sur une surface plane, nivelée et du ATTENTION ! Le poids sur le plan de travail doit être réparti uniform Attention aux risques de basculement et de chute !
