MANUALE UTENTE WGE74 MBM

MANUALE DI INSTALLAZIONE E USO

WATER GRILL

DESCRIZIONE DEI PITTOGRAMMI

Segnalazioni di pericolo. Situazione di pericolo immediato o possibilmente pericolosa, che potrebbe causare lesioni gravi o decesso.

Alta tensione! Pericolo di morte! Una non osservanza può causare lesioni gravi o decesso

Pericolo di alte temperature, una non osservanza può causare lesioni gravi o decesso.

Pericolo di fuori uscita materiali ad alta temperatura, una non osservanza puo causare lesioni gravi o decesso.

Pericolo di schiacciamento arti, una non osservanza può causare lesioni gravi o decesso.

Segnalazioni di divieto. Divieto di effettuare qualsiasi intervento a persone non autorizzate (inclusi bambini, disabili e persone con ridotte capacità fisiche, sensoriali e mentali). Divieto all'operatore eterogeneo di eseguire qualsiasi tipo di operazione (manutenzione e/o altro) di competenza tecnica qualificata ed autorizzata. Divieto all'operatore omogeneo di eseguire qualsiasi tipo di operazione (installazione, manutenzione e/o altro) senza aver prima preso visione dell'intera documentazione. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchiatura non devono essere effettuati da bambini senza sorveglianza.

Obbligo di leggere le istruzioni prima di effettuare qualsiasi intervento.

Obbligo di escludere l'alimentazione elettrica a monte dell'apparecchiatura per operare in condizioni di sicurezza.

Obbligo di occhiali di protezione.
Obbligo di guanti di protezione.
Obbligo di casco di protezione.
Obbligo di scarpe antinfortunistiche.

Altre segnalazioni. Indicazioni per attuare una corretta procedura, una non osservanza può causare una situazione di pericolo.

Consigli e suggerimenti per effettuare una corretta procedura

Operatore “Omogeneo” (Tecnico Qualificato) / Operatore esperto ed autorizzato a movimentare, trasportare, installare, mantenere, riparare, e demolire l'apparecchiatura.

Operatore “Eterogeneo” (Operatore con limitate competenze e mansioni) / Persona autorizzata e incaricata di far funzionare l’apparecchiatura con protezioni attive in grado di svolgere mansioni semplici.

Simbolo della messa a terra. a↓ Simbolo per attacco al sistema Equipotenziale.

Obbligo di utilizzare le normative vigenti per lo smaltimento dei rifiuti.

SOMMARIO

1-2.INFORMAZIONI GENERALI E DI SICUREZZA
3. POSIZIONAMENTO E MOVIMENTAZIONE
4.ALLACCIAMENTO ALLE FONTI DI ENERGIA
5. OPERAZIONI PER LA MESSA IN SERVIZIO

1. SOSTITUZIONE COMPONENTI
2. ISTRUZIONI PER L'USO
3. MANUTENZIONE
4. SMALTIMENTO
5. DATI TECNICI / IMMAGINI

INFORMAZIONI GENERALI E DI SICUREZZA

1.

PREFAZIONE / Istruzioni originali. Questo documento è stato realizzato dal costruttore nella propria lingua (Italiano). Le informazioni riportate in questo documento sono ad uso esclusivo dell'operatore autorizzato all'utilizzo dell'apparecchiatura in oggetto.

Gli operatori devono essere addestrati su tutti gli aspetti riguardanti il funzionamento e la sicurezza. Particolari prescrizioni di sicurezza (Obbligo-Divieto-Pericolo) sono riportate nel capitolo specifico dell'argomento trattato. Il presente documento non può essere ceduto in visione a terzi senza autorizzazione scritta del costruttore. Il testo non può essere usato in altri stampati senza autorizzazione scritta del costruttore.

L'utilizzo di: Figure/Immagini/Disegni/Schemi all'interno del documento, è puramente indicativo e può subire variazioni.

Il costruttore si riserva il diritto di apportare modifiche esonerandosi dal comunicare sul proprio operato.

SCOPO DEL DOCUMENTO / Ogni interazione tra l'operatore e l'apparecchiatura nell'intero ciclo di vita della

stessa è stata attentamente analizzata sia in fase di progettazione che nella stesura del presente documento. È quindi nostra speranza che tale documentazione possa agevolare nel mantenere l'efficienza caratteristica dell'apparecchiatura. Attenendosi scrupolosamente alle indicazioni riportate, il rischio di infortuni sul lavoro e/o danni economici è minimizzato.

COME LEGGERE

IL DOCUMENTO / Il documento è diviso in capitoli che radunano per argomenti tutte le informazioni necessarie per utilizzare l'apparecchiatura senza alcun rischio. All'interno di ogni capitolo esiste una suddivisione in paragrafi, ogni paragrafo può avere delle puntualizzazioni titolate con un sotto titolo ed una descrizione.

CONSERVAZIONE DEL DOCUMENTO / Il presente documento e il resto della dotazione contenuta nella busta, sono parte integrante della fornitura iniziale, pertanto deve essere custodito ed opportunamente utilizzato per tutta la vita operativa dell'apparecchiatura.

DESTINATARI/ Il presente documento è strutturato per :

- Operatore “Omogeneo” (Tecnico specializzato ed autorizzato) cioè tutti gli operatori autorizzati a movimentare, trasportare, installare, mantenere, riparare, e demolire l’apparecchiatura.

- Operatore “Eterogeneo” (Operatore con limitate competenze e mansioni). Persona autorizzata e incaricata di far funzionare l’apparecchiatura con protezioni attive e in grado di svolgere mansioni di manutenzione ordinaria (Pulizia dell’apparecchiatura).

PROGRAMMA DI ADDESTRA- MENTO OPERATORI / Dietro spe- cifica richiesta, è possibile effettuare un corso di addestramento per gli operatori addetti all'uso, all'installa- zione e manutenzione dell'apparec- chiatura, seguendo le modalità riport- tate nella conferma d'ordine.

PREDISPOSIZIONI A CARICO DEL CLIENTE /

Fatti salvi eventuali accordi contrattuali diversi, sono normalmente a carico del cliente:

- predisposizioni dei locali (comprese opere murarie, fondazioni o canalizzazioni eventualmente richieste); - pavimentazione anti sdrucciolo senza asperità

- predisposizione del luogo di installazione e l'installazione stessa dell'apparecchiatura nel rispetto delle quote indicate nel layout (piano di fondazione); - predisposizione dei servizi ausiliari adeguati alle esigenze dell'impianto (rete elettrica, rete gas etc);

- predisposizione dell'impianto elettrico conforme alle disposizioni normative vigenti nel luogo d'installazione;

- illuminazione adeguata, conforme alle normative vigenti nel luogo d'installazione

- eventuali dispositivi di sicurezza a monte e a valle della linea di alimentazione di energia (interruttori differenziali, impianti di messa a terra

equipotenziale, valvole di sicurezza, ecc.) previsti dalla legislazione vigente nel paese d'installazione;

• impianto di messa a terra conforme alle normative vigent nel luogo di installazione
• predisposizione se necessario (vedi specifiche tecniche) di un impianto per l'addolcimento dell'acqua.

CONTENUTO DELLA FORNITURA / A seconda della commessa d'ordine il contenuto della fornitura varia. • Apparecchiatura • Coperchio/Coperchi • Cestello metallico/Cestelli metallici • Griglia supporto cestello

- Tubi e/o cavi per l'allacciamento alle fonti di energia (solo nei casi previsti indicati nella commessa di lavoro)

DESTINAZIONE D'USO /

Questo dispositivo è stato progettato per l'uso professionale. L'utilizzo dell'apparecchiatura oggetto di questa documentazione è da considerarsi "Uso Proprio" se adibito al trattamento per la cottura o la rigenerazione di generi destinati ad uso alimentare, ogni altro uso è da considerarsi "Uso Improprio" e quindi pericoloso.

Questi apparecchi sono destinati per attività commerciali (per es. cucine di ristoranti, mense etc) e in aziende commerciali (per es. panetterie etc) ma non per la produzione in serie continua di alimenti.

L'apparecchiatura deve essere utilizzata nei termini previsti dichiarati nel contratto ed entro i limiti di portata prescritti e riportati nei rispettivi paragrafi.

Utilizzare solo accessori e ricambi originali forniti dall'azienda costruttrice per il mantenimento delle conformità normative.

CONDIZIONI CONSENTITE PER IL FUNZIONAMENTO / L'apparecchiatura è stata progettata esclusivamente per funzionare all'interno di locali entro i limiti tecnici e di portata prescritti. Al fine di ottenere il funzio-

namento ottimale e in condizioni di sicurezza è necessario rispettare le seguenti indicazioni. L'installazione dell'apparecchiatura deve avvenire in un luogo idoneo, ossia tale da permettere le normali operazioni di conduzione e di manutenzione ordinaria e straordinaria. Occorre pertanto predisporre lo spazio operativo per eventuali interventi manutentivi in modo tale da non compromettere la sicurezza dell'operatore. Il locale deve inoltre essere provvisto delle caratteristiche richieste per l'installazione quali:

• umidità relativa massima: 80%;
• temperatura minima dell'acqua di raffreddamento > + 10 °C;
• il pavimento deve essere anti sdrucciolo e l'apparecchiatura posizionata perfettamente in piano;
• il locale deve avere un impianto di areazione e di illuminazione come prescritto dalle normative vigenti nel paese dell'utilizzatore;
• il locale deve avere la predisposizione per lo scarico delle acque grigie, e deve avere interruttori e saracinesche di blocco che escludano all'occorrenza ogni forma di alimentazione a monte dell'apparecchiatura;
• Le pareti/le superfici immediata- mente a ridosso/a contatto dell'apparecchiatura devono essere igni- fughe e/o isolate dalle possibili fonti di calore.

COLLAUDO E GARANZIA /

Collaudo: l'apparecchiatura è stata collaudata dal costruttore durante le fasi di montaggio nella sede dello stabilimento di produzione. Tutti i certificati relativi al collaudo effettuato saranno consegnati al cliente su richiesta. Garanzia: la garanzia è di 12 mesi dalla data di fatturazione dell'apparecchiatura, tale durata non è prorogabile.

La garanzia copre le parti difetto- se, da sostituire e trasportare a cura dell'acquirente. Le parti elettriche, gli accessori e qualsiasi altro oggetto asportabile non sono coperti da garanzia.

I costi di manodopera relativi all'intervento dei tecnici autorizzati dal costruttore presso la sede del cliente, per la rimozione di difetti in garanzia sono a carico del rivenditore. Sono esclusi dalla garanzia tutti gli utensili ed i materiali di consumo, eventualmente forniti dal costruttore assieme alle macchine. L'intervento di ordinaria manutenzione o per cause derivanti da errata installazione non è coperto da garanzia. La garanzia è valida soltanto nei confronti dell'acquirente originario.

Il Costruttore si ritiene responsabile dell'apparecchiatura nella sua configurazione originale e dei soli ricambi originali sostituiti. Il costruttore declina ogni responsabilità per uso improprio dell'apparecchiatura, per danni causati in seguito ad operazioni non contemplate in questo manuale o non autorizzate preventivamente dal costruttore stesso.

LA GARANZIA DECADE NEI CASI DI /

- Danni provocati dal trasporto “franco fabbrica” (EXW) e/o dalla movimentazione, qualora si verificasse tale evento, è necessario che il cliente informi il rivenditore ed il trasportatore (p. es. via mail e/o sito internet) e annoti sulle copie dei documenti di trasporto quanto accaduto. Il tecnico autorizzato ad installare l’apparecchio giudicherà in base al danno se può essere effettuata l’installazione. La garanzia inoltre decade in presenza di:

• Danni provocati da una errata installazione.
• Danni provocati da usura delle parti per uso improprio.
• Danni provocati da uso di ricambi non originali.
  • Danni provocati da un'errata ma-

nutenzione e/o danni provocati dalla mancanza di manutenzione.

- Danni provocati da una non osservanza delle procedure descritte nel presente documento.

AUTORIZZAZIONE /

Per autorizzazione s'intende il permesso d'intraprendere un'attività inerente all'apparecchiatura. L'autorizzazione è data da colui che è responsabile dell'apparecchiatura (costruttore, acquirente, firmatario, concessionario e/o titolare del locale).

DATI TECNICI e IMMAGINI / La sezione si trova alla fine del presente manuale.

Ogni modifica tecnica si ri- percuote sul funzionamento o sulla sicurezza dell'apparecchiatura, quindi, deve essere eseguita da personale tecnico del costruttore o da tecnici formalmente autorizzati dallo stesso. In caso contrario il costruttore declina ogni responsabilità relativa a modifiche o a danni che ne potrebbero derivare.

Controllare all'arrivo l'integrità dell'apparecchiatura e dei suoi componenti (es. Cavo di alimentazione), prima` dell'utilizzo, in presenza di anomalie non avviare l'apparecchiatura e contattare il centro d'assistenza più vicino.

Leggere le istruzioni prima di effettuare qualsiasi opera-

Indossare un equipaggiamento di protezione idoneo alle operazioni da effettuare. In merito ai dispositivi di protezione individuali, la Comunità Europea ha emanato le direttive alle quali gli operatori devono obbligatoriamente attenersi. Rumore aereo ≤ 70 dB

Divieto di installazione dell'apparecchiatura singola SENZA kit antiribalta-

mento (ACCESSORIO) / Escluse versioni TOP.

Prima di effettuare gli allacciamenti verificare i dati tecnici riportati sulla targhetta apparecchiatura e, i dati tecniportati sul presente manuale. E lutamente vietato mano-ere o asportare targhette e grammi applicati all'appa-niatura.

Sulle linee di alimentazione (Gas-Elettrica etc) a monte dell'apparecchiatura, devo- sere installati dei dispositivi di o che escludano l'alimenta- ogni qualvolta si debba open condizioni di sicurezza.

Allacciare in sequenza l'apparecchiatura alla rete di scarico, successivamente ete elettrica.

L'apparecchiatura non è sta- ta progettata per operare in atmosfera esplosiva pertan- tali ambienti se ne vieta cate- amente l'installazione e l'uso.

Posizionare l'intera struttura rispettando le quote e le caratteristiche di installazione riportate nei capitoli specifici del presente manuale.

L'apparecchiatura non è stata progettata per essere installata ad incasso. / L'apparecchiatura deve lavorare in locali ben areati. / L'apparecchiatura deve avere gli scarichi liberi (non osta-colati o impediti da corpi estranei).

L'apparecchiatura una volta allacciata alle fonti di energia e scarico, deve rimanere statica (non spostabile) sul luogo previsto per l'utilizzo e la manutenzione. Un collegamento inadeguato può causare pericolo.

Munirsi se del caso di cavo flessibile per l'allacciamento alla linea elettrica con caratteristiche non inferiori al tipo con isolamento modello H07RN-F. La tensione di alimentazione sopportata dal cavo, ad apparecchiatura funzionante, non deve discordarsi dal valore della tensione nominale ± 15% riportata in calce alla tabella dati tecnici.

L'apparecchiatura deve es- sere inclusa in un sistema "Equipotenziale" di scarico a terra.

Se presente, lo scarico dell'apparecchiatura deve essere convogliato nella rete di scarico acqua grigia in modo aperto a “bicchiere” non sifonato.

L'apparecchiatura deve es- sere utilizzata solo per gli scopi indicati. Ogni altro uso va considerato “IMPROPRIO” e pertanto il costruttore declina ogni responsabilità per eventuali danni a persone o a cose conseguenti.

Particolari prescrizioni di sicurezza (obbligo-divieto-pericolo) sono dettagliatamente riportate nel capitolo specifico dell'argomento trattato.

Non ostruire le aperture e/o feritoie di aspirazione o smaltimento del calore.

Non lasciare oggetti o materiale infiammabile in prossimità dell'apparecchiatura.

Escludere ogni forma di alimentazione (gas - elettrica etc) a monte dell'apparecchiatura ogni qualvolta si debba operare in condizioni di sicurezza.

Ogni qualvolta si debba operare all'interno della macchina (allacciamenti, messa in servizio, operazioni di controllo etc) predisporlo per le operazioni necessarie (smontaggio pannelli, eliminazione delle alimentazioni) in rispetto delle condizioni di sicurezza.

MANSIONI E QUALIFICHE RICHIESTE PER GLI OPERATORI

Divieto all'operatore omogeneo di eseguire qualsiasi tipo di operazione (installazione, manutenzione e/o 'altro) senza aver prima preso visione dell'intera documentazione.

Le informazioni riportate in questo documento sono ad uso dell'operatore tecnico qualificato ed autorizzato ad eseguire: movimentazione, installazione e manutenzione delle apparecchiature in oggetto.

Le informazioni riportate in questo documento sono ad uso dell'operatore "Eterogeneo" (Ope-

ratore con limitate competenze e mansioni). Persona autorizzata e incaricata di far funzionare l'appa-recchiatura con protezioni attive e in grado di svolgere mansioni di manutenzione ordinaria (Pulizia dell'apparecchiatura).

Gli operatori e utenti devono essere addestrati su tutti gli aspetti riguardanti il funzionamento e la sicurezza. Devono interagire rispettando le norme di sicurezza richieste.

L'operatore "Eterogeneo" deve operare sull'apparec-chiatura dopo che il tecnico preposto ha terminato l'installazione (trasporto fissaggio allacciamenti elettrici, idrici, gas e di scarico).

ZONE DI LAVORO E ZONE PERICOLOSE / Per meglio definire il campo di intervento e relative zone di lavoro, viene definita la seguente classificazione:

- Zone pericolosa: qualsiasi zona all'interno e/o in prossimità di una macchina in cui la presenza di una persona esposta costituisca un rischio per la sicurezza e la salute di detta persona.

- Persona esposta: qualsiasi persona che si trovi interamente o in parte in una zona pericolosa.

Mantenere una distanza minima dall'apparecchiatura durante il funzionamento in modo tale da non compromettere la sicurezza dell'operatore in caso d'imprevisto.

S'intendono inoltre zone pericolose / • Tutte le aree di lavoro interne all'apparecchiatura • Tutte le aree protette da appositi sistemi di protezione e di sicurezza come barriere fotoelettriche fotocellule,

pannelli di protezione, porte interbloccate, carter di protezione. • Tutte le zone interne a centraline di comando, armadi elettrici e scatole di derivazione. • Tutte le zone attorno all'apparecchiatura in funzione quando non vengono rispettate le distanze minime di sicurezza.

ATTREZZATURA NECESSA- RIA PER L'INSTALLAZIONE

/ In generale l'operatore tecnico autorizzato per poter procedere correttamente nelle operazioni d'installazione deve munirsi degli appositi utensili quali: - Cacciavite a taglio da 3 e 8 mm

• Giratubi regolabile
• Utensileria ad uso gas (tubi, guar- nizioni etc.)
• Forbici dá elettricista
• Utensileria ad uso idrico (tubi, guarnizioni etc.)
• Chiave a tubo esagonale da 8 mm
• Rilevatore fughe di gas
• Utensileria ad uso elettrico (cavi, morsettiere, prese industriali etc.)
• Chiave fissa da 8 mm
• Kit installazione completo (ele, gas etc)

Oltre agli utensili indicati è necessario un dispositivo per il sollevamento dell'apparecchiatura, tale dispositivo deve rispettare tutte le normative vigenti relative ai mezzi di sollevamento.

INDICAZIONE SUI RISCHI RESIDUI / Pur avendo adottato regole di “buona tecnica di costruzione” e disposizioni legislative che regolamentano la fabbricazione ed il commercio del prodotto stesso, rimangono tuttavia presenti dei “rischi residui” che, per natura stessa dell’apparecchiatura non è

stato possibile eliminare. Tali rischi comprendono:

RISCHIO RESIDUO DI FOLGORAZIONE / Tale ri-

debba intervenire su dispositivi elettrici e/o elettronici in presenza di tensione.

RISCHIO RESIDUO DI

contatto in modo accidentale con materiali ad alte temperature.

Tale rischio sussiste nel caso si venga a contatto in modo accidentale con fuoriuscita di materiali ad alte temperature. Contenitori troppo pieni di liquidi, e/o di solidi che in fase di riscaldamento cambiano morfologia (passando da uno stato solido ad uno liquido), possono se utilizzati in modo scorretto essere causa di ustione. In fase di lavorazione i contenitori utilizzati devono essere posizionati su livelli facilmente visibili.

RISCHIO RESIDUO DI SCHIACCIAMENTO ARTI /

Tale rischio sussiste nel caso si venga accidentalmente a contatto tra le parti in fase di posizionamento, trasporto, stoccaggio, assemblaggio e utilizzo dell'apparecchiatura.

RISCHIO RESIDUO DI ESPLOSIONE / Tale rischio

sussiste con: • presenza di odore di gas nell'ambiente;

• utilizzo dell'apparecchiatura in atmosfera contenente sostanze a rischio di esplosione;
• utilizzo di alimenti in contenitori chiusi (come ad esempio barattoli e scatolette), se questi non sono adatti allo scopo;
• utilizzo con liquidi infiammabili (come ad esempio alcool).

RISCHIO RESIDUO DI INCENDIO /

Tale rischio sussiste con: utilizzo con liquidi / materiali infiammabili

Seguire le indicazioni riportate sull'imballo e/o sull'apparecchiatura stessa prima di dere nella movimentazione.

Prima di procedere nelle operazioni vedi “Informazioni generali di sicurezza”.

OBBLIGHI - DIVIETI - CONSIGLI - RACCOMANDAZIONI

Al ricevimento, aprire l'imballaggio della macchina verificare che la macchina e gli accessori non abbiano subito danni durante il trasporto, se vi fossero segnalarli tempestivamente al trasportatore e non pro-

cedere all'installazione ma rivolgersi a personale qualificato ed autorizzato. Il costruttore non è responsabile dei danni causati durante il trasporto.

SICUREZZA PER LA MOVIMENTAZIONE

La mancata osservanza delle istruzioni riportate al seguito espone al pericolo di lesioni gravi.

IT

L'operatore autorizzato alle operazioni di movimentazione ed installazione dell'apparecchiatura deve organizzare, se necessario un "piano di sicurezza", per salvaguardare l'incolumità delle persone coinvolte nelle operazioni. In aggiunta a ciò, deve attenersi ed applicare rigorosamente e scrupolosamente le leggi e le normative relative ai cantieri mobili.

Assicurarsi che i mezzi di sollevamento adottati abbiano una portata adeguata ai carichi da sollevare e siano in buono stato di mantenimento.

Eseguire le operazioni di movimentazione utilizzando mezzi di sollevamento aventi una portata adeguata al peso dell'apparecchiatura maggiorato del 20%.

Verificare il baricentro del carico prima di procedere al sollevamento dell'apparecchiatura.

Sollevare l'apparecchiatura ad un'altezza minima dal suolo tanto da poterne garantirne la movimentazione.

Non sostare o passare sotto l'apparecchiatura durante il sollevamento e la movimentazione.

MOVIMENTAZIONE E TRASPORTO - VD. SEZ. ILLUSTRAZIONI - RIFERIMENTO a).

L'orientamento dell'apparecchiatura imballata deve essere mantenuto conforme alle indicazioni fornite dai pittogrammi e dalle scritte presenti sull'involucro esterno dell'imballaggio (particolare A).

1. Posizionare il mezzo di sollevamento facendo attenzione al baricentro del carico da sollevare (particolare B - C).
2. Sollevare l'apparecchiatura quanto basta per la movimentazione.
3. Posizionare l'apparecchiatura sul luogo prescelto per lo stazionamento.

STOCCAGGIO / I metodi di immagazzinamento dei materiali devono prevedere pallet, contenitori, convogliatori, veicoli, attrezzi e dispositivi di sollevamento adatti ad impedire danneggiamenti per vibrazioni, urti, abrasioni, corrosioni, temperatura od altra condizione che potrebbe presentarsi. Le parti immagazzinate devono essere periodicamente verificate per individuare eventuali deterioramenti.

ELIMINAZIONE DELL'IMBALLO

Lo smaltimento dei materiali di imballaggio sarà a cura del destinatario che dovrà provvederne in conformità alle leggi vigenti nel paese d'installazione dell'apparecchiatura.

1. Togliere in sequenza gli angolari di protezione superiori e quelli laterali.
2. Togliere il materiale protettivo utilizza- to per l'imballaggio.
3. Sollevare l'apparecchiatura quanto necessario e rimuovere il bancale.
4. Posizionare l'apparecchiatura a terra.
5. Rimuovere il mezzo utilizzato per il sollevamento.
6. Pulire l'area delle operazioni da tutto il materiale rimosso.

Tolto l'imballo non si devono presentare manomissioni, ammaccature o altre anomalie. In caso contrario avvertire immediatamente il servizio assistenza.

RIMOZIONE DEI MATERIALI DI PROTEZIONE / L'apparecchiatura viene protetta nelle superfici esterne con un rivestimento di pellicola adesiva che deve essere rimossa manualmente terminata la fase di posizionamento. Pulire con cura l'apparecchiatura, esternamente e internamente, asportando manualmente tutto il materiale utilizzato a protezione delle parti.

Prestare attenzione alle superfici in acciaio inox per non danneggiarle, in particolare, evitare l'uso di prodotti corrosivi, non utilizzare materiale abrasivo o utensili taglienti.

Non pulire l'apparecchiatura utilizzando getti d'acqua a pressione, diretti e pulitori a vapore.

Non utilizzare materiali aggressivi (PH<7) quali solventi per pulire l'apparecchiatura. Leggere attentamente le indicazioni riportate sull'etichetta dei prodotti detergenti utilizzati. Indossare un equipaggiamento di protezione idoneo alle operazioni da effettuare (Vedi mezzi di protezione riportati sull'etichetta della confezione).

Risciacquare le superfici con acqua potabile e asciugarle con un panno assorbente o altro materiale non abrasivo.

PULIZIA AL PRIMO AVVIAMENTO /

Applicare tramite un normale vaporizzatore su tutta la superficie del vano cottura il liquido detergente e, manualmente servendosi di una spugna non abrasiva pulire accuratamente l'intera superficie.

Terminata l'operazione sciacquare abbondantemente il vano cottura con dell'acqua potabile. Far defluire il liquido contenente detergente e/o altre impurità nell'apposito foro di scarico. Terminate con successo le operazioni descritte asciugare con cura il vano cottura con un panno non abrasivo. Se necessario ripetere le operazioni sopra descritte per un nuovo ciclo di pulizia. Pulire con detergente e acqua potabile anche le parti asportate e asciugarle. Terminate le operazioni posizionare negli appositi alloggiamenti delle varie apparecchiature le parti asportate.

MESSA IN BOLLA E FISSAGGIO - VD. SEZ. ILLUSTRAZIONI - RIFERIMENTO b)

Posizionare nel luogo di lavoro (vedi condizioni limite di funzionamento ed ambientali consentite), preventivamente reso idoneo, l'apparecchiatura. La messa in bolla e fissaggio prevede: la regolazione dell'apparecchiatura come singola unità indipendente.

Posizionare una livella sulla struttura (particolare D).

Regolare i piedini di livellamento (part. E) seguendo le indicazioni fornite dalla livella.

Il perfetto livellamento si ottiene regolando livella e piedini sulla larghezza e sulla profondità.

ASSEMBLAGGIO IN "BATTERIA" / VD. SEZ. ILLUSTRAZIONI - RIF. c)

Nei modelli previsti, rimuovere le manopole e svitare le viti di fissaggio cru-scotto (particolare F).

Pareti infiammabili / La distanza minima dell'apparecchio dalle pa- reti laterali deve essere di 10 cm e dalla parete posteriore deve essere di 20 cm. Nel caso fosse inferiore isolare le pareti a ridosso dell'apparecchiatura con trattamenti ignifughi e/o isolanti.

Posizionare le apparecchiature in modo che i lati aderiscano perfettamente (part. G). Livellare l'apparecchiatura come precedentemente descritto (particolare E).

Inserire le viti nei propri alloggiamenti e bloccare le due strutture con i dadi di bloccaggio (part. H1-H3).

Ricollocare i tappi di protezione tra le apparecchiature (part. H2).

Ripetere, se il caso, la sequenza delle operazioni di livellamento e fissaggio per le restanti apparecchiature.

INSERIMENTO TERMINALE (OPZIONALE) VD. SEZ. ILLUSTRAZIONI - RIF. c)

Per inserire il terminale è necessario posizionarlo e fissarlo con le apposite viti in dotazione (part. L1).

Terminate con successo le operazioni descritte, riposizionare nei propri alloggiamenti i cruscotti e le manopole delle varie apparecchiature.

Prima di procedere nelle operazioni vedi "Informazioni generali di sicurezza".

Queste operazioni devono essere effettuate da operatori tecnici qualificati ed autorizzati, nel rispetto delle leggi vigenti in materia e con l'utilizzo di materiali appropriati e descritti

In generale, l'apparecchiatura viene consegnata senza cavi d'alimentazione elettrica, senza tubi per l'allacciamento alla rete idrica, di scarico e gas

ALLACCIAMENTO

ALIMENTAZIONE ELETTRICA /

La connessione elettrica deve essere eseguita conformemente alle norme locali in vigore, solo da personale autorizzato e competente. Prima di effettuare l'allacciamento verificare i dati tecnici riportati sulla targhetta dell'apparecchiatura e i dati tecnici riportati sul presente manuale.

Collegare l'apparecchiatura ad un dispositivo onnipolare della categoria sovratensione III.

MESSA A TERRA / È indispensabile collegare a terra l'appa-recchiatura. A tale proposito è necessario collegare i morsetti, contraddistinti dai simboli posti sulla morsettiera arrivo linea, ad una efficace terra, realizzata conformemente alle norme locali in vigore.

AVVERTENZE SPECIFICHE / La sicurezza elettrica di questa apparecchiatura è assicurata solo quando è correttamente collegata ad un efficiente sistema di messa a terra come indicato nelle norme locali di sicurezza elettrica in vigore; il produttore declina ogni responsabilità per la mancata osservanza di queste norme di sicurezza. È necessario verificare questo

requisito di sicurezza fondamentale e, in caso di dubbio, richiedere un accurato controllo del sistema da parte di personale professionale qualificato. Il produttore non può essere considerato responsabile di eventuali danni causati dalla mancanza di messa a terra dell'unità.

Non interrompere il cavo da terra (Giallo-verde).

COLLEGAMENTI ALLE DIVERSE RETI ELETTRICHE DI DISTRIBUZIONE - VD. SEZ. ILLUSTRAZIONI - RIF. d).

Le apparecchiature sono consegnate per funzionare con la tensione indicata nella targhetta di collegamento. Ogni altro collegamento è da considerarsi improprio e quindi pericoloso.

È vietato cambiare e/o modificare il collegamento impostato dal costruttore, visibile sulla identificazione del prodotto.

È vietato modificare il cablaggio all'interno dell'apparecchiatura

COLLEGAMENTO ELETTRICO DEL CAVO ALLA MORSETTIERA

Collegare il cavo d'alimentazione alla morsettiera come descritto in: "Allaccia- mento alimentazione elettrica" e indicato sulla targhetta di collegamento. Lo schema e la tabella (vd DATI TECNICI) indicano le connessioni possibili in rela-zione alla tensione di rete.

ALLACCIAMENTO AL SISTEMA "EQUIPOTENZIALE" - VD. SEZ. ILLUSTRAZIONI - RIF. e).

La messa a terra di protezione consiste in una serie di accorgimenti idonei ad assicurare alle masse elettriche lo stesso potenziale della terra, evitando che le stesse possono venire a trovarsi in tensione. Lo scopo della messa a terra è quindi assicurare che le masse delle appa-

recchiature siano allo stesso potenziale del terreno. La messa a terra, inoltre, facilita l'intervento automatico dell'interruttore differenziale. La messa a terra di protezione non interessa solo l'impianto elettrico, ma tutti gli altri impianti e parti metalliche dell'edificio, dalle tubazioni, all'impianto idraulico, dalle travi all'impianto di riscaldamento e così via, in modo che tutto lo stabile risulta messo in sicurezza anche rispetto ad un eventuale fulmine che dovesse investire il fabbricato.

Prima di procedere vedere “Informazioni generali di sicurezza”.

L'apparecchiatura deve essere inclusa in un sistema "Equipotenziale" la cui efficienza deve essere verificata secondo le norme vigenti nel paese di installazione.

Il tecnico elettricista che predispone l'impianto elettrico generale, deve garantire l'impianto a norma per i contatti diretti e indiretti.

Il tecnico elettricista, deve fare in modo di collegare tutte le diverse masse allo stesso potenziale per

avere così un buon sistema di messa a terra “Equipotenziale” all'interno del luogo dove vengono installate le varie apparecchiature.

Per l'allacciamento dell'apparecchiatura al sistema "Equipotenziale" del locale, è necessario munirsi di un cavo elettrico di colore giallo/verde adatto alla potenza dei dispositivi installati.

La targhetta “Equipotenziale” dell'apparecchiatura si trova generalmente sul pannello della stessa, in prossimità del sistema adibito all'attacco, una volta identificata (vedi disegno schematico per la corretta ubicazione), procedere con l'allacciamento.

1. Collegare un'estremità del cavo elettrico di massa (il cavo deve essere contraddistinto dal doppio colore giallo/verde) al sistema adibito all'attacco "Equipotenziale" dell'apparecchiatura (vedi disegno schematico Fig. 1).
2. Collegare l'estremità opposta del cavo elettrico di massa al sistema adibito all'attacco "Equipotenziale" del luogo dove viene installata l'apparecchiatura (Fig. 2).

OPERAZIONI PER LA MESSA IN SERVIZIO

5.

AVVERTENZE GENERALI

Gli operatori hanno il dovere di documentarsi adeguata-mente utilizzando il presente manuale prima di effettuare qualsiasi intervento, adottando le prescrizioni specifiche di sicurezza per rendere sicuro ogni tipo di interazione uomo-macchina.

Ogni modifica tecnica che si ripercuote sul funzionamento o sulla sicurezza della macchina, deve essere effettuata solo da personale tecnico del costrutto-re o da tecnici formalmente autorizzati dallo stesso. In caso contrario il costruttore declina ogni responsabilità relativa a modifiche o a danni che ne potrebbero derivare.

Anche dopo essersi documentati opportunatamente, al primo uso dell'apparecchiatura, è necessario simulare alcune operazioni di prova per memorizza-re più rapidamente le funzioni prin-cipali dell'apparecchiatura, per es. accensione, spegnimento etc.

L'apparecchiatura esce collaudata dal costruttore e predisposta con la tipologia di gas e di alimentazione elettrica indicata nella targhetta applicata.

MESSA IN SERVIZIO PRIMO AVVIAMENTO / Terminate le operazioni di posizionamento e di allacciamento alle fonti di energia (incluse quelle relative agli allacciamenti alla rete di scarico, dove previsto) occorre procedere con una serie di operazioni quali :

1. Pulizia dai materiali di protezione (olii, grassi, siliconi etc.) all'interno e all'esterno del vano cottura (vd. cap. 3 / Rimozione dei materiali di protezione)
2. Verifiche e controlli generali quali:
3. Verifica apertura interruttori e saracinesche di rete (per es. acqua, elettricità, gas quando previsto);
4. Verifica degli scarichi (quando previsto);
5. Verifica e controllo dei sistemi di aspirazione fumi/vapori esterni (quando previsto);
6. Verifica è controllo dei pannelli di protezione (tutte le pannellature devono essere montate correttamente)

DESCRIZIONE DEI MODI DI ARRESTO

In generale, nelle condizioni di arresto per anomalia di funzionamento e di emergenza è obbligatorio, nel caso di imminente pericolo, chiudere tutti i dispositivi di blocco delle linee di alimentazione a monte dell'apparecchiatura (Idrica-Gas-Elettrica)

Componente di sicurezza / ARRESTO: In situazioni o circostanze che possono risultare pericolose, il componente di sicurezza interviene e arresta automaticamente la generazione di calore. Il ciclo di produzione viene interrotto in attesa che venga rimossa la causa dell'anomalia.

RIAVVIO: Dopo aver risolto l'inconveniente che ha generato l'entrata in funzione del componente di sicurezza, l'operatore tecnico autorizzato può riavviare il funzionamento dell'apparecchiatura per mezzo degli appositi comandi.

L'apparecchiatura al primo avviamento e dopo un fermo prolungato nel tempo, deve essere pulita accuratamente per eliminare qualsiasi residuo di materiale estraneo (vd. Rimozione dei materiali di protezione)

MESSA IN FUNZIONE GIORNALIERA

1. Verificare l'ottimo stato di pulizia ed igiene dell'apparecchiatura.
2. Verificare il corretto funzionamento del sistema di aspirazione del locale.
3. Inserire se del caso la spina dell'apparecchiatura nell'apposita presa di alimentazione elettrica.
4. Aprire le lucchettature di rete a monte dell'apparecchiatura (per es. Gas - Idrica - Elet).
5. Verificare che lo scarico dell'acqua (se presente) sia libero da occlusioni.

Terminate con successo le operazioni descritte, procedere con le operazioni di “Avviamento alla produzione”.

MESSA FUORI SERVIZIO GIORNALIERA / Terminate le ope-

razioni sopra descritte, è necessario:

1. Chiudere le lucchettature di rete a monte dell'apparecchiatura (per es. Gas - Idrica - Elettrica).
2. Verificare che i rubinetti di scarico (se presenti) siano in posizione "Chiuso".
3. Verificare l'ottimo stato di pulizia ed igiene dell'apparecchiatura (vd. Manutenzione).

MESSA FUORI SERVIZIO PROLUNGATA NEL TEMPO /

In caso di inattività prolungata nel tempo, è necessario effettuare tutte le procedure descritte per la messa fuori servizio giornaliera e proteggere le parti più esposte a fenomeni di ossidazione come riportato al seguito:

1. Utilizzare acqua tiepida leggermente saponata per la pulizia delle parti;

2. Sciacquare le parti in modo accurato, non utilizzare getti d'acqua a pressione, diretti e pulitori a vapore.

3. Asciugare con cura tutte le superfici utilizzando del materiale non abrasivo;

4. Passare un panno non abrasivo leggermente imbevuto di olio di vasellina ad uso alimentare su tutte le superfici in acciaio inox in modo da creare un velo protettivo sulla superficie.

Nel caso di apparecchiature con porte e guarnizioni in gomma, lasciare leggermente aperta la porta in modo che possa arieggiarsi e stendere del talco di protezione su tutte la superfici delle guarnizioni in gomma. Arieggiare periodicamente le apparecchiature e i locali.

Per assicurarsi che l'apparecchiatura si trovi in condizioni tecniche ottimali, sottoporla almeno una volta all'anno a manutenzione da parte di un tecnico autorizzato del servizio assistenza.

SOSTITUZIONE COMPONENTI

CONTATTARE L'ASSISTENZA TECNICA AUTORIZZATA E CONSULTARE IL MANUALE TECNICO.

ISTRUZIONI PER L'USO

UBICAZIONE DEI PRINCIPALI COMPONENTI - VD. SEZ. ILLU-STRAZIONI - RIF. f).

La disposizione delle figure è puramente indicativa e può subire variazioni.

1. Manopola termostato (vedi Modalità e funzione manopole tasti e indicatori luminosi).

2 / 3. Indicatore luminoso (vedi Modalità e funzione manopole tasti e indicatori luminosi).
4. Griglia di cottura.
5. Contenitore per l'acqua e la raccolta oli/grassi di cottura (solo per mod. WGE7...)
6. Cassetto raccogli grassi/oli (solo per mod.WGE9...) -RIF. h fig.4.

MODALITÀ E FUNZIONE MANOPOLE TASTI E INDICATORI LUMINOSI / VD. SEZ. ILLUSTRAZIONI - RIF. f).

La descrizione è puramente indicativa e può subire variazioni.

① MANOPOLA TERMOSTATO (ELE). Esegue due diverse funzioni: 1. Regolazione della temperatura. / 2. Avvio/Arresto della fase di riscaldamento.
② INDICATORE LUMINOSO VERDE: L'indicatore è subordinato all'utilizzo della manopola di accensione. L'il-luminazione dell'indicatore segnala una fase di funzionamento.
③ INDICATORE LUMINOSO GIAL-LO: L'indicatore quando presente, è subordinato all'utilizzo della manopola del termostato. L'illuminazione dell'indicatore segnala una fase di riscaldamento.

AVVIAMENTO ALLA PRODUZIONE

Prima di procedere nelle operazioni vedi “Informazioni generali di sicurezza / Rischi residui”

Prima di procedere nelle operazioni vedi “Messa in funzione giornaliera”.

Nel caricare e scaricare il prodotto dall'apparecchiatura permane il rischio residuo di ustione, tale rischio può verificarsi con il contatto accidentale su: piano cottura - vano cottura - recipienti o materiale trattato.

Per una cottura ideale versare 5,5lt(MOD.WGE7...)o6,5lt (MOD.WGE9...) di acqua in ogni contenitore. Riempire periodicamente per mantenere la presenza di acqua.

ACCENSIONE / SPEGNIMENTO - vd. sez. ILL. - RIFERIMENTO g)

Per iniziare la procedura di cottura è necessario agire come segue:

- Ruotare la manopola nella posizione

desiderata per regolare la temperatura d'esercizio (Fig. 1).

• L'illuminazione dell'indicatore verde segnala la fase di funzionamento (Fig. 1A). L'illuminazione dell'indicatore giallo segnala la fase di riscaldamento (Fig. 1B).
• Ruotare la manopola in posizione "Zero" (Fig. 1C) per arrestare la generazione di calore.

La temperatura d'esercizio sul forno viene impostata tramite la rotazione della manopola termo- (Vedi indicazioni poste sulla ma- a stessa).

Nel doppio comando (2 mano- pole termostato) ogni manopola agisce sul funzionamento di due e (Vedi schema D).

Non utilizzare pentole o altri contenitori per lavorare (cuocere) gli alimenti sulla griglia

Attendere il raggiungimento della temperatura desiderata prima di posizionare gli alimenti sulla griglia

Divieto di utilizzare condimenti grassi e/o infiammabili. Pericolo fiamme libere

PER I MOD. WGE9... i cassetti inferiori devono contenere solo acqua, non sono raccogli- tori per GRASSI OLI.

La griglia può essere utilizzata in due modi - vd. sez. ILLUSTR - RIF g) :

1. Modalità A - vd.Fig. 2A

2. Modalità B - vd. Fig. 2B - Cottura cibi magri

3. Al raggiungimento della temperatura impostata, caricare il prodotto da cuocere direttamente sulla griglia di cottura (Fig. 2).

4. Al termine del processo di cottura, scaricare il prodotto dall'apparecchiatura con gli appositi utensili posizionandolo in un luogo preventivamente predisposto per lo stazionamento.

Terminate le operazioni di scarico prodotto, procedere con un nuovo carico o con le operazioni descritte in “Messa fuori servizio”.

MESSA FUORI SERVIZIO - vd. sez. ILL. - RIF. h)

Al termine del ciclo di lavoro, ruotare le manopole presenti sull'apparec-chiatura in posizione "Zero".

L'apparecchiatura deve essere pulita regolarmente ed ogni incrostazione e/o deposito alimentare, so vedi "Manutenzione".

Se presenti, ad ogni fine ciclo di lavoro, gli indicatori luminosi devono rimanere spenti.

Verificare l'ottimo stato di pulizia ed igiene dell'apparecchiatura vd "Manutenzione".

Chiudere le lucchettature di rete a monte dell'apparecchiatura (Gas/Idrica/Ele).

Attendere che la temperatura della griglie si raffreddi in modo da non provocare ustioni all'operatore.

Verificare che non vi siano impedimenti e/o ostruzioni nella conduttura di scarico (Fig.3).

Estrarre i contenitori dalla propria sede e, se del caso, procedere alla pulizia (Fig. 4 - vd Manutenzione)

Nello scarico dei liquidi combusti permane il rischio residuo di ustione, tale rischio può verifi- con il contatto accidentale con equa trattato ad alte temperature.

carsi con il contatto accidentale con olio/acqua trattato ad alte temperature.

Prima di procedere nelle operazioni, attendere che la temperatura del liquido si raffreddi.

La capacità del contenitore di raccolta è limitata, nell'operazione di scarico è obbligatorio monitorare opimento del contenitore.

Per una sicura movimentazione, riempire non oltre i 3/4 di capien-contenitore di raccolta, estrarlo propria sede, svuotarlo e riposi-lo al proprio posto.

Svuotare il contenitore seguendo le procedure di smaltimento vigenti nel paese di utilizzazione posizionare il recipiente svuotato apposito alloggiamento (Fig. 5).

MANUTENZIONE

OBBLIGHI - DIVIETI - CONSIGLI - RACCOMANDAZIONI

Prima di procedere vedere capitolo 2 e capitolo 5.

Se l'apparecchiatura è collega- ta ad un camino, il tubo di scari- co deve essere pulito secondo to previsto dalle disposizioni ative specifiche del paese (Per nazioni in merito contattare il proprio installatore).

L'apparecchiatura è utilizzata per la preparazione di prodotti ad uso alimentare, mantenere co-mente pulita l'apparecchiatura e l'ambiente circostante. Il mancato fenimento in condizioni igieniche quali, può essere causa di un dete- mento precoce dell'apparecchia- creare situazioni di pericolo.

Residui di sporco in accumulo vicino alle fonti di calore possono durante il normale utilizzo dell'apparecchiatura incendiarsi creando situazioni di pericolo. L'apparecchiatura deve essere pulita regolarmente ed ogni incrostazione e/o deposito alimentare deve essere rimosso.

L'effetto chimico del sale e/o aceto o altre sostanze contenenti cloruri, possono generare a lungo termine fenomeni di corrosione all'interno dell'area di cottura. L'apparecchiatura se a contatto con tali sostanze, deve essere lavata accuratamente con detergente specifico, abbondantemente risciacquata e asciugata con cura.

Prestare attenzione alle superfici in acciaio inox per non danneggiarle, in particolare, evitare l'uso di prodotti corrosivi, non utilizzare materiale abrasivo o utensili taglienti.

Il liquido detergente per la pulizia del piano cottura deve avere determinate caratteristiche chimiche: pH maggiore di 12, privo di cloluri/ammoniaca, viscosità e densità simile all'acqua. Usare prodotti non aggressivi per la pulizia esterna ed interna dell'apparecchiatura (Utilizzare detergenti dal commercio indicati per la pulizia dell'acciaio, del vetro, degli smalti).

Leggere attentamente le indicazioni riportate sull'etichetta dei prodotti utilizzati, indossare un equipaggiamento di protezione idoneo alle operazioni da effettuare (Vedi mezzi di protezione riportati sull'etichetta della confezione).

In caso di inattività prolungata, oltre a scollegare tutte le linee di alimentazione, è necessario effettuare una pulizia accurata di tutte le parti interne ed esterne dell'apparecchiatura.

Attendere che la temperatura dell'apparecchiatura e di tutte le sue parti si raffreddi, in modo da

non provocare ustioni all'operatore

PULIZIA GIORNALIERA

Attendere che la temperatura della griglia si raffreddi in modo da non provocare ustioni all'operatore. Non utilizzare getti d'acqua a pressione, diretti e pulitori a vapore.

1- Sollevare le griglie di cottura e servendosi di una spugna non abrasiva pulirle accuratamente, utilizzare acqua tiepida leggermente saponata.

2- Applicare tramite un normale vaporizzatore sulle parti in acciaio il liquido detergente e, manualmente servendosi di una spugna non abrasiva pulire con cura l'intera superficie.

Asciugare tutte le superfici utilizzando del materiale non abrasivo;

3- Rimuovere, svuotare e lavare accuratamente i contenitori per la raccolta dei liquidi, terminata l'operazione di pulizia asciugarlo in modo accurato e riposizionarlo nell'apposita sede.

4- Riposizionare con cura tutte le parti asportate nel proprio alloggiamento facendo attenzione a non invertire la sequenza di montaggio.

Se necessario ripetere le operazioni sopra descritte per un nuovo ciclo di pulizia.

GRIGLIE: Per togliere eventuali incrostazioni utilizzare una spugna non abrasiva e liquido neutro detergente. Pulire le griglie usando un panno umido.

Residui di umidità depositati sul- le griglie possono danneggiare la funzionalità dell'apparecchi- tura provocando un'usura precoce sulla/e griglie stesse.

Per eliminare ogni residuo di umidità sulle griglie al fine di escludere una possibile usura precoce, è necessario terminate le operazioni di pulizia accendere l'ap-

parecchiatura per circa 10'.

PULIZIA PER MESSA FUORI SER- VIZIO PROLUNGATA NEL TEMPO

Vedi Cap. 5 / Operazioni per la Messa fuori servizio / Messa fuori servizio pro-lungata nel tempo.

Arieggiare periodicamente le apparecchiature e i locali.

TABELLA RIEPILOGATIVA / FREQUENZA / TROUBLESHOOTING

Prima di procedere vedi cap.2 "Mansioni e qualifiche"

Nel caso si verifichi un guasto, l'operatore generico, esegue una prima ricerca e, nel caso in cui ne sia abilitato, rimuove le cause dell'anomalia e ripristina il corretto funziona-

mento dell'apparecchiatura.

Se non è possibile risolvere la causa del problema spegnere l'apparecchio, scollegarlo dalla rete elette chiudere tutte le alimentazioni, essivamente contattare il servizio di tenza tecnica autorizzata.

Il manutentore tecnico autorizzato interviene nel caso in cui l'opera-tore generico non sia riuscito ad ficare la causa del problema oppu-ipristino del corretto funzionamen-l'apparecchiatura comporti l'ese-ne di operazioni per le quali atore generico non è abilitato.

Se il cavo di alimentazione è danneggiato, contattare il servizio di assistenza tecnica autorizer la sostituzione.

OPERAZIONI DA ESEGUIRE FREQUENZA DELLE OPERAZIONI
	Pulizia apparecchiatura e delle parti in contatto con generi alimentari	Quotidiana
	Pulizia griglie Quotidiana
	Pulizia al primo avviamento All'arrivo dopo l'installazione
	Controllo termostati Annuale
	Controllo parti interne Semestrale / Annuale

TROUBLESHOOTING

Qualora l'apparecchiatura non funzioni correttamente provare a risolvere i problemi di modesta entità con l'aiuto di questa tabella.

ANOMALIA POSSIBILE CAUSA INTERVENTO
Non è possibile accen-dere l'apparecchio	L'interruttore principale non è inseritoÈ scattato il differen-ziale o il magnetoter-mico	Inserire l'interruttore principaleRipristinare il differen-ziale o il magnetoter-mico
Nel vano di cottura ci sono delle macchie	Qualità dell'acquaDetergente scadenteRisciacquo insufficiente	Filtrare l'acqua (Con-tattare il servizio as-sistenza tecnica au-torizzata vd Manuale Tecnico)Utilizzare il detergente consigliatoRipetere il risciacquo
Gli indicatori luminosi rimangono spenti.	L'interruttore princi-pale non è inseritoÈ scattato il differen-ziale o il magnetoter-mico	Inserire l'interruttore principaleContattare il servizio assistenza tecnica au-torizzata
L'indicatore di riscalda-mento rimane spento (giallo)	Il termostato di rego-lazione della tempe-ratura è guasto	Contattare il servizio assistenza tecnica au-torizzata
Non si regola il riscalda-mento / L'apparecchia-tura non si riscalda	Il termostato di rego-lazione della tempe-ratura è guasto	Contattare il servizio assistenza tecnica au-torizzata
Le griglie non raggiungo-no alte temperature / L'in-dicatore di riscaldamento si accende e si spegne	Manca acqua nei contenitori	Aggiungere acqua nei contenitori

Se non è possibile risolvere la causa del problema spegnere l'apparecchio, e chiudere tutte le tipologie di alimentazioni, successivamente contattare il servizio di assistenza tecnica autorizzato.

MESSA FUORI SERVIZIO E SMANTELLAMENTO DELL'APPARECCHIATURA

Obbligo di smaltire i materiali utilizzando la procedura legislativa in vigore nel paese dove l'apparecchiatura viene smantellata

AI SENSI delle Direttive (vedi Sezione n. 0.1) relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione, indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e gestita dal produttore. L'utente che vorrà disfarsi della presente apparecchiatura dovrà quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire la raccolta separata dell'apparecchiatura giunta a fine vita.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte del detentore comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

La messa fuori servizio e lo smantellamento dell'apparecchiatura deve essere effettuato da personale specializzato, sia elettrico che meccanico, che deve indossare gli appositi dispositivi di protezione individuale quali indumenti idonei alle operazioni da effettuare, guanti protettivi, scarpe antinfortunistiche, caschi ed occhiali di protezione.

Prima di iniziare lo smontaggio bisogna creare attorno all'apparecchiatura uno spazio suffi-emente ampio ed ordinato in tale da permettere tutti i movi- senza rischi

È necessario: • Togliere tensione alla rete elettrica.

• Scollegare l'apparecchiatura dalle rete elettrica.
• Rimuovere i cavi elettrici in uscita dall'apparecchiatura.
  • Chiudere il rubinetto di immissione acqua (valvola di rete) dalla rete idrica.
• Scollegare e rimuovere i tubi dell'impianto idrico dall'apparecchiatura.
  • Scollegare e rimuovere il tubo di uscita scarico acque grigie.

Dopo tale operazione potrebbe formarsi una zona bagnata at-all'apparecchiatura per cui pri-procedere nelle ulteriori opera-è necessario asciugare le zone ate

Ripristinata la zona operativa in modo descritto è necessario:

• Smontare i pannelli di protezione.
• Smontare l'apparecchiatura nelle sue parti principali.
• Separare le parti dell'apparecchiatura in base alla loro natura (es. materiali metallici, elettrici etc.) ed avviarle presso i centri di raccolta differenziata.

SMALTIMENTO DEI RIFIUTI

In fase d'uso e manutenzione, evitare di disperdere nell'ambiendotti inquinanti (oli, grassi, ecc.) eedere allo smaltimento differen- n funzione della composizione dei si materiali e nel rispetto delle leggi ti in materia.

Lo smaltimento abusivo dei rifiuti è punito con sanzioni regolate dalle leggi vigenti nel territorio in cui viene accertata l'infrazione.

TABLE OF CONTENTS

1- 2. GENERAL AND SAFETY INFORMATION
3. POSITIONING AND HANDLING
4. POWER SUPPLY CONNECTIONS
5. OPERATIONS FOR COMMISSIONING
6. REPLACING COMPONENTS

1. INSTRUCTIONS FOR USE
2. MAINTENANCE
3. WASTE DISPOSAL
4. TECHNICAL DATA / IMAGES

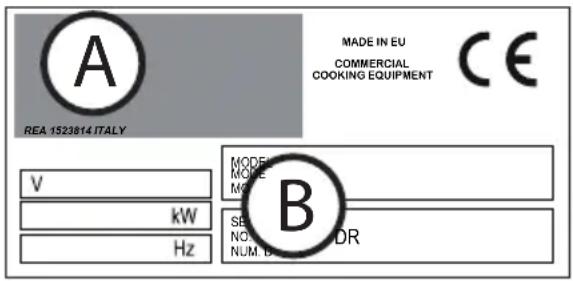

DESCRIPTION OF PICTOGRAMS

A - Indirizzo Costruttore - Manufacturer's Address
B - Apparecchiatura Elettrica - Electrical Appliance

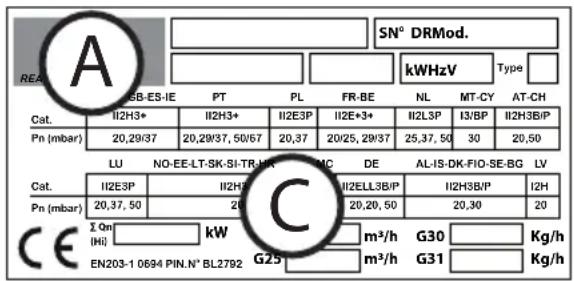

C - Apparecchiatura Gas - Gas Appliance

A REA 1523814 ITALY MADE IN EU COMMERCIAL COOKING EQUIPMENT CE V kW Hz MODE MODE MODE SB NO DR NUM D B

A SN° DRMod. kWHzV Type SB-ES-IE PT PL FR-BE NL MT-CY AT-CH Cat. II2H3+ II2H3+ II2E3P II2E+3+ II2L3P I3/BP II2H3B/P Pn (mbar) 20,29/37 20,29/37, 50/67 20,37 20/25, 29/37 25,37, 50 30 20,50 LU NO-EE-LT-SK-SI-TR-MK C DE AL-IS-DK-FIO-SE-BG LV Cat. II2E3P II2H3+ II2ELL3B/P II2H3B/P I2H Pn (mbar) 20,37, 50 20 20,20, 50 20,30 20 Σ On kW m³/h G30 Kg/h (H) EN203-1 0694 PIN.N° BL2792 G25 m³/h G31 Kg/h

0.1 NORMATIVE / STANDARDS OF REFERENCE

/ Dir. 2014/35/EU (LVD) / EN 62233:2008; EN 60335-2-38:2003 + A1:2008 / EN 60335-1

/ Dir. 2014/30/EU (EMC) / EN 55014-1:2006 + A1:2009 + A2:2011/EN55014-2:1997 + A1:2001 + A2:2008 / EN61000-3-2:2006 + A1:2009 + A2:2009 / EN61000-3-3:2008

/ Dir. 2011/65/EU (ROHS II) / Dir. 2012/19/EU (WEEE)

/ Reg. 1935/2004/CE (MOCA)

/ TECHNICAL DATA

MOD.	Dimensioni (cm)	Griglia (cm)	Tipo di alimentazione						Potenza (kW)	Peso (Kg)
			380/415 V ~ 3N 50-60 Hz		220/240 V ~ 3 50-60 Hz		220/240 V ~ 1N 50-60 Hz
			Ass A/F	n. cavi x mm ^2	Ass A/F	n. cavi x mm ^2	Ass A/F	n. cavi x mm ^2
MOD.	Dimensions (cm)	Grill (cm)	Power supply						Power (kW)	Weight (Kg)
			380/415 V ~ 3N 50-60 Hz		220/240 V ~ 3 50-60 Hz		220/240 V ~ 1N 50-60 Hz
			Ass A/F	n. cables x mm ^2	Ass A/F	n. cables x mm ^2	Ass A/F	n. cables x mm ^2
SU ARMADIO / ON CUPBOARD
WGE74	40x73x85	(17,5x47,5)x2	9 5x2	5 15 4x2	5 26 3x4	6 50
WGE78	80x73x85	(17,5x47,5)x4	18 5x2	5 30 4x4	52 3x10	12 82
WGE94	40x90x85	(18x63,5)x2	10 5x2	5 17 4x2	5 30 3x4	6,9 62
WGE98	80x90x85	(18x63,5)x4	20	5x4	35	4x4	60	3x10	13,8	101

TENSIONE DI ALIMENTAZIONE NOMINALE /

A) 230 V \~ 1N 50/60 Hz. N.B.: La potenza assorbita con 220 V \~ 1N 50/60 Hz è circa 8% inferiore. La potenza assorbita con 240 V \~ 1N 50/60 Hz è circa 8% superiore. B) 400 V \~ 3N 50/60 Hz. N.B.: La potenza assorbita con 380 V \~ 3N 50/60 Hz è circa 8% inferiore. La potenza assorbita con 415 V \~ 3N 50/60 Hz è circa 8% superiore.
