MANUALE UTENTE CHARGER-C140W i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.pro/it/. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

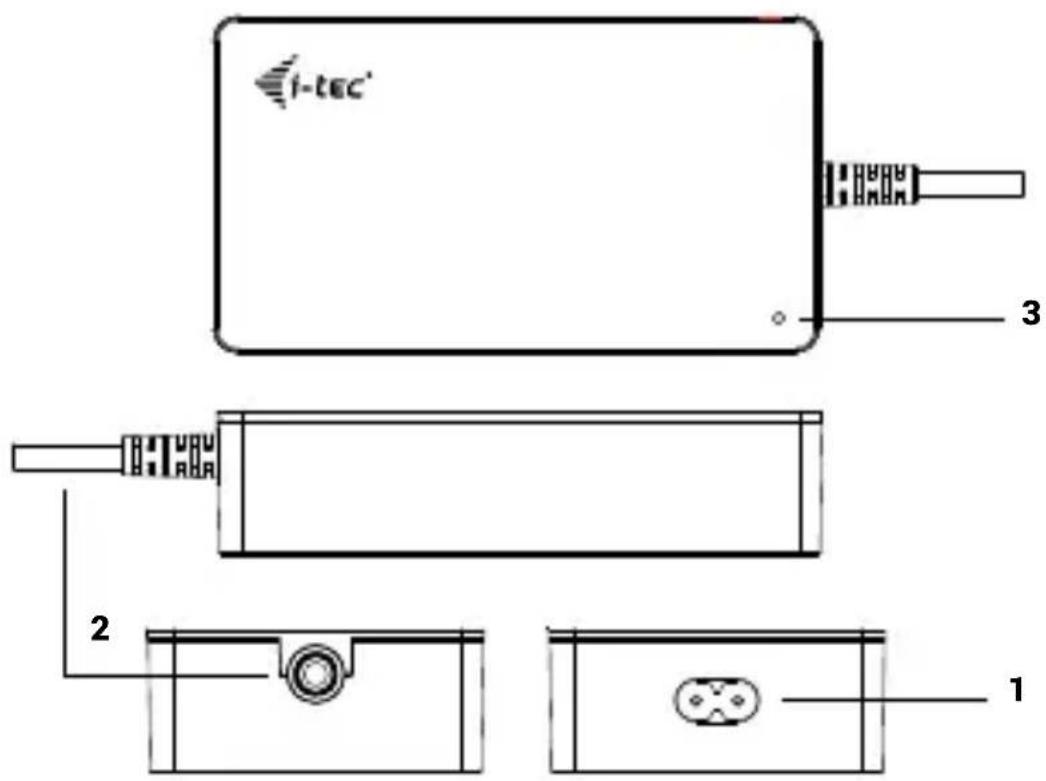

1- Ingresso di alimentazione

Lato anteriore :

2- Cavo di ricarica USB-C integrato

Lato superiore :

3- Indicazione del LED di alimentazione

i-tec' 3 2 1

CONTENUTO

• Caricabatterie universale i-tec USB-C PD 3.1 140W
• Cavo di alimentazione CA (150 cm)
• Cavo di alimentazione USB-C (120 cm)
- Avvio rapido

SPECIFICHE

• Tensione di ingresso AC 100-240 V, 50-60 Hz, max. 1.8 A
• Potenza di uscita (max.): 140 W (per dispositivi che supportano il protocollo PD 3.1)
• Efficienza: oltre l'83%.
• Tensione di uscita USB-C: DC 5 V / 9 V / 12 V / 15 V / 20 V / 28 V
• Corrente di uscita USB-C: max. 5A
• Potenza di uscita USB-C (max): 140W *
• Protezione contro sovraccarico di corrente, sovratensione, cortocircuito e surriscaldamento.
• Temperatura di funzionamento: 0 °C - 35 °C
  • Umidità relativa: 10 % - 100 %
• Dimensioni del prodotto: 127 x 70,5 x 30 mm
• Peso del prodotto: 379 g

Requisiti hardware:

- Dispositivo con una porta USB-C, USB4 o Thunderbolt™ 3/4 libera con supporto Power Delivery

* Se il vostro laptop o tablet supporta il nuovo e moderno protocollo di ricarica USB-C Power Delivery PD 3.1, il caricabatterie offrirà una potenza di ricarica fino a 140 W (se avete PD 3.0, la potenza di ricarica sarà di 100 W).

UTILIZZO DELL'ADATTATORE DI ALIMENTAZIONE

Collegare l'adattatore universale al dispositivo:

1. Collegare l'adattatore alla rete elettrica a 110/230 V, utilizzando il cavo in dotazione.

2. Collegare il cavo USB-C alla porta USB-C del prodotto che si desidera caricare.

ISTRUZIONI DI SICUREZZA PER L'UTILIZZO DELLA DOCKING STATION

- Istruzioni generali sulla sicurezza

1 Seguire queste istruzioni di sicurezza per evitare possibili danni al computer e garantire la propria sicurezza. Se non diversamente indicato, tutte le procedure del presente documento presuppongono la lettura delle informazioni sulla sicurezza fornite con il computer. Posizionare il dispositivo su una superficie rigida e piana. Lasciare circa 10 cm di spazio libero su tutti i lati ventilati per consentire all'aria di fluire per una corretta ventilazione. La limitazione del flusso d'aria può danneggiare l'apparecchiatura o provocare un incendio.
2. Non impilare le apparecchiature l'una sull'altra e non posizionarle così vicine da esporle al ricircolo o all'aria preriscaldata.
3. Assicurarsi che i cavi dell'apparecchiatura non siano appoggiati e che siano posizionati in modo da non poter essere calpestati o inciampare.
4. Assicurarsi che tutti i cavi siano collegati ai connettori appropriati. Alcuni connettori sono simili e possono essere facilmente confusi (ad esempio, non collegare il cavo telefonico al connettore di alimentazione).
5 Non collocare il dispositivo in un mobile a muro chiuso o su una superficie di tessuto morbido come un letto, un divano o un tappeto.
6. Tenere l'apparecchio lontano da fonti di calore.
7. Tenere l'apparecchio al riparo da temperature anormalmente alte o basse, in modo che possa funzionare entro la sua gamma operativa.
8. Non inserire oggetti nelle bocchette o nelle aperture dell'apparecchio. In caso contrario, potrebbero verificarsi incendi o scosse elettriche a causa di un cortocircuito dei componenti interni.
9. Non utilizzare l'apparecchio in un ambiente umido, ad esempio vicino a una vasca idromassaggio, a un lavandino, a una piscina o in una cantina umida.
10. Non utilizzare apparecchi alimentati dalla rete elettrica durante un temporale. È possibile utilizzare dispositivi a batteria se tutti i cavi sono scollegati.
11. Evitare il contatto di liquidi e alimenti con l'apparecchiatura.
12. Scollegare il dispositivo dalla presa elettrica prima di pulirlo. Pulire il dispositivo con un panno morbido inumidito con acqua. Non utilizzare prodotti liquidi o aerosol che possano contenere sostanze infiammabili.
13. Per evitare il rischio di scosse elettriche, non collegare o scollegare i cavi, né eseguire la manutenzione o riconfigurare l'apparecchiatura durante un temporale.
14. Prima di toccare i componenti della docking station, collegarsi a terra con un braccialetto di messa a terra o toccare periodicamente una superficie metallica non verniciata, come la parte metallica sul retro del computer. Durante il lavoro, toccare regolarmente la superficie metallica non verniciata per rimuovere l'elettricità statica che potrebbe danneggiare i componenti interni.
15. Quando si scollega il cavo, tirare il connettore o la presa, non il cavo stesso. Alcuni cavi sono dotati di connettori con fermi o viti che devono essere allentati prima di scollegare il cavo. Quando si scollegano i cavi, tenerli dritti per evitare di piegare i pin. Quando si collegano i cavi, accertarsi che le porte e i connettori siano ruotati e allineati correttamente.

ISTRUZIONI GENERALI DI SICUREZZA RELATIVE ALL'ALIMENTAZIONE

- Prima di collegare l'apparecchiatura a una presa elettrica, verificare la tensione nominale e assicurarsi che la tensione e la frequenza richieste corrispondano alla fonte di alimentazione disponibile.

- Assicurarsi che il computer, il monitor e i dispositivi collegati abbiano la potenza elettrica nominale adeguata per funzionare con l'adattatore di alimentazione collegato nella propria zona.

- Se il cavo di alimentazione è danneggiato, non collegarlo alla presa elettrica.

- Per evitare scosse elettriche, collegare i cavi di alimentazione dell'apparecchiatura a prese elettriche con messa a terra. Se l'apparecchiatura è dotata di un cavo di alimentazione a tre poli, non utilizzare spine adattatore che escludano la funzione di messa a terra o rimuovere l'elemento di messa a terra dalla spina o dall'adattatore.

- Quando si utilizza una prolunga, accertarsi che la potenza nominale totale dei prodotti collegati non superi la corrente nominale della prolunga.

- Se è necessario utilizzare una prolunga o uno sdoppiatore, accertarsi che la prolunga o lo sdoppiatore siano collegati a una presa a muro e non a un'altra prolunga o sdoppiatore. La prolunga o lo splitter devono essere progettati per spine con messa a terra e collegati a una presa con messa a terra.

- Se si utilizza uno splitter con più prese, prestare attenzione quando si collega il cavo di alimentazione allo splitter. Alcuni splitter possono consentire un collegamento errato della spina. Un collegamento errato della spina di alimentazione può causare danni permanenti all'apparecchiatura e può comportare il rischio di scosse elettriche o incendi. Assicurarsi che l'estremità di messa a terra della spina sia inserita nel contatto di messa a terra dello splitter.

- Quando si scollega l'apparecchiatura dalla presa di corrente, tirare la spina e non il cavo.

- Utilizzare esclusivamente un adattatore di corrente fornito da i-tec technologies s.r.o. approvato per l'uso con questa apparecchiatura. L'uso di un altro adattatore di corrente può causare incendi o esplosioni.

- Se si utilizza l'adattatore di alimentazione per alimentare un computer o caricare una batteria, collo-carlo in un'area ventilata, ad esempio sopra una scrivania o sul pavimento. Non coprire l'adattatore di corrente con carta o altri oggetti che potrebbero ridurre il raffreddamento. Non utilizzare l'adattatore di corrente nella sua custodia.

- L'adattatore di alimentazione può surriscaldarsi durante il normale funzionamento della docking station o del computer.

- Fare attenzione quando si maneggia l'adattatore durante o subito dopo il funzionamento.

- Si consiglia di appoggiare l'adattatore sul pavimento o sul tavolo in modo che la spia luminosa sia visibile. In questo modo si saprà immediatamente quando l'adattatore si spegne a causa di influenze esterne. Se per qualche motivo la spia verde si spegne, scollegare il cavo di alimentazione dalla presa per 10 secondi e poi ricollegarlo.

- Non utilizzare mai un adattatore di corrente che presenta segni di danneggiamento o di eccessiva usura.

DOMANDE FREQUENTI

Disponibile sul nostro sito web www-i-tec.pro alla voce "FAQ" per questo prodotto

GLOSSARIO DEI TERMINI

Interfaccia / porta / connettore / ingresso / slot - il punto in cui due dispositivi sono fisicamente collegati.

Controller - un componente semiconduttore (il cosiddetto chipset) in un notebook/tablet, che assicura il funzionamento di una delle porte.

Thunderbolt™ - è un'interfaccia hardware veloce che consente di collegare dispositivi (periferiche) al computer tramite un bus di espansione. Thunderbolt combina PCI-Express e DisplayPort in un'interfaccia dati seriale. Consente di collegare fino a 6 dispositivi Thunderbolt™ aggiuntivi e la velocità di trasferimento per Thunderbolt™ 3/4 è fino a 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - è un connettore simmetrico Consente una ricarica più veloce, l'alimentazione, il doppio ruolo (non solo host ma anche guest), il supporto della modalità Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e la notifica degli errori tramite il dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - una caratteristica opzionale del connettore USB-C. Un connettore con questo supporto può sia per caricare che per essere caricati, e supporta carichi da 10W a 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard per l'interfaccia USB / porta per il collegamento di vari dispositivi USB. È possibile collegare alla docking station o all'adattatore vari dispositivi USB utilizzando l'interfaccia USB di tipo A. La porta USB di tipo B viene utilizzata per collegare la docking station o l'adattatore a un laptop/tablet.

HDMI/Porta di visualizzazione - Uno standard per un'interfaccia/porta grafica digitale utilizzata per collegare monitor e altri dispositivi di visualizzazione grafica.

LAN (Local Area Network) - rete locale, oggi la più diffusa è la cosiddetta Ethernet, che raggiunge velocità di trasferimento teoriche fino a 2,5 Gbit/s alla docking station.

Audio - termine che indica un dispositivo di ingresso (microfono) o di uscita (cuffie/al-toparlanti).

POPIS:

Zadní strana

1- Napájecí vstup

Přední strana:

Questo dispositivo è contrassegnato con il seguente simbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In questo modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).

ČEŠTINA

Noi dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopra indicato è conforme alle seguenti direttive dell'Unione Europea: Noi dichiariamo sotto la nostra esclusiva responsabilità che il prodotto sopra indicato è conforme alle seguenti direttive dell'Unione Europea:
