INSTRUKCJA OBSŁUGI CHARGER-C140W i-TEC

Instrukcje obsługi • Užívatel'ská príručka

• Vartotojo vadovas Handleiding • Användarhandbok • Guia do utilizador

PL Upewnij się, że uważnie przeczytałeś instrukcji obsługi. Szczegółowy podręcznik jest dostępny na naszej stronie internetowej www.i-tec.pro/pl/ w zakładce "Instrukcje,sterowniki". W razie jakichkolwiek problemów, skontaktuj się z naszym serwisem pod adresem: [e-mail]

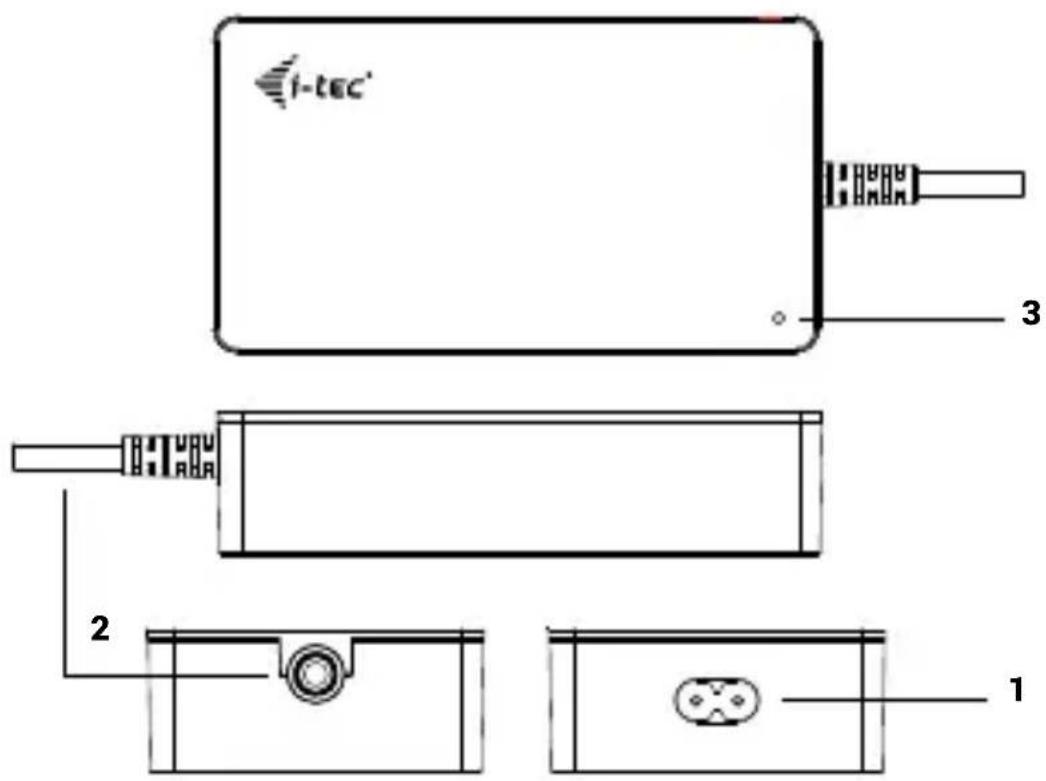

1- Wejście zasilania

Przód:

2- Wbudowany kabel USB-C do ładowania

Górna strona:

3- Wskaźnik LED zasilania

i-tec' 3 2 1

ZAWARTOŚĆ

• Uniwersalna ładowarka i-tec USB-C PD 3.1 140W
• Kabel zasilający AC (150 cm)
• Kabel zasilający USB-C (120 cm)
• Skrócona instrukcja obsługi

SPECYFIKACJA

• Napięcie wejściowe AC 100-240 V, 50-60 Hz, maks. 1.8 A
• Moc wyjściowa (maks.): 140 W (dla urządzeń obsługujących protokół PD 3.1)
• Sprawność: ponad 83%
• Napięcie wyjściowe USB-C: DC 5 V / 9 V / 12 V / 15 V / 20 V / 28 V
• Prąd wyjściowy USB-C: maks. 5A
  • Moc wyjściowa USB-C (maks.): 140W *
• Ochrona przed przeciążeniem prądowym, przepięciem, zwarciem i przegrzaniem.
  • Temperatura pracy: 0 °C - 35 °C
  • Wilgotność względna: 10% - 100%
  • Wymiary produktu: 127 x 70,5 x 30 mm
  • Waga produktu: 379 g

Wymagania sprzętowe:

- Urządzenie z wolnym portem USB-C, USB4 lub Thunderbolt™ 3/4 z obsługą Power Delivery

* Jeśli laptop lub tablet obsługuje nowy i nowoczesny protokół ładowania USB-C Power Delivery PD 3.1, ładowarka będzie oferować moc ładowania do 140 W (jeśli masz PD 3.0, moc ładowania wyniesie 100 W).

KORZYSTANIE Z ZASILACZA

Podłączanie uniwersalnego adaptera do urządzenia:

1. Podłącz adapter do sieci 110/230 V za pomocą dostarczonego kabla.
2. Podłącz kabel USB-C do portu USB-C produktu, który chcesz ładować.

INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE KORZYSTANIA ZE STACJI DOKUJĄCEJ

- Ogólne instrukcje dotyczące bezpieczeństwa

1. Przestrzeganie niniejszych wskazówek dotyczących bezpieczeństwa pozwoli zapobiec ewentualne- mu uszkodzeniu komputera i zapewnić sobie bezpieczeństwo. O ile nie zaznaczono inaczej, wszystkie procedury w tym dokumencie zakładają, że użytkownik zapoznał się z informacjami dotyczącymi bez- pieczeństwa dostarczonymi wraz z komputerem. Umieść urządzenie na twardej, równej powierzchni. Należy pozostawić około 10 cm wolnej przestrzeni ze wszystkich wentylowanych stron, aby unożli- wić przepływ powietrza w celu zapewnienia prawidłowej wentylacji. Ograniczenie przepływu powie- trza może spowodować uszkodzenie urządzenia lub pożar.

2. Nie należy ustawiać urządzeń jedno na drugim ani umieszczać ich tak blisko siebie, aby były narażone na recyrkulację lub wstępnie ogrzane powietrze.

3. Upewnić się, że nic nie spoczywa na kablach urządzenia i że kable są ułożone w taki sposób, aby nie można było się o nie potknąć ani na nie nadepnąć.

4 Upewnij się, że wszystkie kable są podłączone do odpowiednich złączy. Niektóre złącza wyglądają podobnie i można je łatwo pomylić (na przykład nie należy podłączać kabla telefonicznego do złącza zasilania).

1. Nie należy umieszczać urządzenia w zamkniętej szafce ściennej lub na miękkiej powierzchni z tkani- ny, takiej jak łóżko, sofa lub dywan.

2. Urządzenie należy trzymać z dala od źródeł ciepła.

3. Urządzenie należy trzymać z dala od nienaturalnie wysokich lub niskich temperatur, aby mogło działać w swoim zakresie roboczym.

4. Nie wolno wkładać żadnych przedmiotów do otworów wentylacyjnych urządzenia. Niezastosowanie się do tego zalecenia może spowodować pożar lub porażenie prądem w wyniku zwarcia elementów wewnętrznych.

5. Nie używaj urządzenia w wilgotnym otoczeniu, np. w pobliżu wanny z hydromasażem, w pobliżu zlewu, w pobliżu basenu lub w wilgotnej piwnicy.

6. Podczas burzy nie należy używać urządzeń zasilanych z sieci. Urządzenia zasilane bateryjnie mogą być używane, jeśli wszystkie kable są odłączone.

7. Unikać kontaktu płynów i żywności z urządzeniem.

8. Przed przystąpieniem do czyszczenia urządzenia należy odłączyć je od gniazdka elektrycznego. Urządzenie należy czyścić miękką szmatką zwilżoną wodą. Nie używaj płynów ani aerozoli, które mogą zawierać substancje łatwopalne.

9. Aby uniknąć potencjalnego ryzyka porażenia prądem elektrycznym, nie należy podłączać ani odłączać żadnych kabli, przeprowadzać konserwacji ani zmieniać konfiguracji urządzenia podczas burzy.

10. Przed dotknięciem komponentów stacji dokującej należy uziemić się za pomocą bransoletki uziemiającej lub okresowo dotykać niepomalowanej metalowej powierzchni, takiej jak metalowa część z tyłu komputera. Podczas pracy należy regularnie dotykać niepomalowanej metalowej powierzchni, aby usunąć ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne komponenty.

11. Podczas odłączania kabla należy ciągnąć za złącze lub uchwyt, a nie za sam kabel. Niektóre kable mają złącza z zatrzaskami lub śrubami, które należy poluzować przed odłączeniem kabla. Podczas odłączania kabli należy trzymać je prosto, aby uniknąć wygięcia styków. Podczas podłączania kabli należy upewnić się, że porty i złącza są prawidłowo obrócone i wyrównane.

OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE ZASILANIA

• Przed podłączeniem urządzenia do gniazdka elektrycznego należy sprawdzić napięcie znamionowe i upewnić się, że wymagane napięcie i częstotliwość odpowiadają dostępnemu źródłu zasilania.
• Należy upewnić się, że komputer, monitor i podłączone urządzenia mają odpowiednią moc znamionową do pracy z podłączonym zasilaczem w danym obszarze.
• Jeśli przewód zasilający jest uszkodzony, nie należy podłącać go do gniazdka elektrycznego.
• Aby uniknąć porażenia prądem, należy podłączyć przewody zasilające urządzenia do prawidłowo uziemionych gniazdek elektrycznych. Jeśli urządzenie jest wyposażone w przewód zasilający z trzema bolcami, nie należy używać adapterów, które pomijają funkcję uziemienia, ani usuwać elementu uziemiającego z wtyczki lub adaptera.
• W przypadku korzystania z przedłużacza należy upewnić się, że łączna moc znamionowa podłączonych do niego produktów nie przekracza prądu znamionowego przedłużacza.
• Jeśli konieczne jest użycie przedłużacza lub rozgałęźnika, należy upewnić się, że przedłużacz lub rozgałęźnik jest podłączony do gniazdka ściennego, a nie do innego przedłużacza lub rozgałęźnika. Przedłużacz lub rozgałęźnik musi być przeznaczony do wtyczek z uziemieniem i podłączony do uziemionego gniazdka.
• Jeśli używany jest rozgałęźnik z wieloma gniazdami, należy zachować ostrożność podczas podłączania przewodu zasilającego do rozgałęźnika. Niektóre rozgałęźniki mogą umożliwiać nieprawidłowe podłączenie wtyczki. Nieprawidłowe podłączenie wtyczki zasilania może spowodować trwałe uszkodzenie sprzętu, a także może spowodować ryzyko porażenia prądem lub pożaru. Należy upewnić się, że końcówka uziemiająca wtyczki zasilania jest włóżona do styku uziemiającego rozgałęźnika.
• Podczas odłączania urządzenia od gniazda zasilania należy ciągnąć za wtyczkę, a nie za przewód.
• Należy używać wyłącznie zasilacza dostarczonego przez firmę i-tec technologies s.r.o. zatwierdzonego do użytku z tym urządzeniem. Użycie innego zasilacza może spowodować pożar lub wybuch.
• Jeśli zasilacz jest używany do zasilania komputera lub ładowania baterii, należy umieścić go w wentylowanym miejscu, np. na biurku lub na podłodze. Nie należy przykrywać zasilacza papierem lub innymi przedmiotami, które mogą zmniejszyć chłodzenie. Nie należy używać zasilacza w futerale.
• Zasilacz może się nagrzewać podczas normalnej pracy stacji dokującej lub komputera.
• Należy zachować ostrożność podczas obchodzenia się z zasilaczem w trakcie lub bezpośrednio po jego uruchomieniu.
• Zalecamy umieszczenie zasilacza na podłodze lub stole, tak aby wskaźnik świetlny był widoczny. W ten sposób od razu będzie wiadomo, kiedy adapter wyłączy się z powodu czynników zewnętrznych. Jeśli z jakiegoś powodu zielona dioda zgaśnie, odłącz przewód zasilający od gniazdka na 10 sekund, a następnie podłącz go ponownie.
• Nigdy nie używaj zasilacza, który wykazuje oznaki uszkodzenia lub nadmiernego zużycia

CZĘSTO ZADAWANE PYTANIA

Dostępne na naszej stronie internetowej www-i-tec.pro w sekcji „FAQ” dla tego produktu.

SŁOWNIK POJĘĆ

Interfejs / port / złącze / wejście / gniazdo - miejsce, w którym dwa urządzenia są fizycznie połączone.

Kontroler - element półprzewodnikowy (tzw. chipset) w notebooku / tablecie, zapewniający działanie jednego z portów.

Thunderbolt™ - to szybki interfejs sprzętowy, który umożliwia podłączanie urządzeń (peryferiów) do komputera za pośrednictwem magistrali rozszerzeń. Thunderbolt łączy PCI-Express i DisplayPort w szeregowy interfejs danych. Pozwala na podłączenie do 6 dodatkowych urządzeń Thunderbolt™, a prędkość transferu dla Thunderbolt™ 3/4 wynosi do 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - to symetryczne złącze umożliwia szyb- sze ładowanie, zasilanie, podwójną rolę (nie tylko hosta, ale także gościa), obsługę trybu Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) i powiadamianie o błędach za po- mocą urządzenia Billboard.

USB-C Power Delivery (USB-C PD) - opcjonalna funkcja złącza USB-C. Złącze z tą obsługą może zarówno ładować, jak i być ładowanym, i obsługuje obciążenia od 10 W do 240 W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard interfejsu / portu USB do podłączania różnych urządzeń USB. Do stacji dokującej lub adaptera można podłączyć różne urządzenia USB za pomocą interfejsu USB typu A. Port USB typu B służy do podłączenia stacji dokującej lub adaptera do laptopa/tabletu.

HDMI/Display Port - standard cyfrowego interfejsu graficznego/portu używanego do podłączania monitorów i innych graficznych urządzeń wyświetlających.

LAN (Local Area Network) - sieć lokalna, obecnie najpopularniejszy jest tzw. Ethernet, który osiąga teoretyczne prędkości transferu do 2,5 Gbit/s w stacji dokującej.

Audio - termin oznaczający wejście audio (mikrofon) lub urządzenie wyjściowe (słuchawki/głośniki).

POPIS:

Zadná strana

1- Napájací vstup

Predná strana:

To urządzenie oznakowane jest specjalnym symbolem odzysku. Pookresie użytkowania trzeba je zwrócic do odpowiedniego punktu zbiórki i nie wolno umiestczać go razem z nieposortowanymi odpadami. Takie działanie przyniese korzyść dla środowiska. (Tylko w Unii Europejskiej)

LIETUVIU

My deklarujemy na naszą wyłączną odpowiedzialność, że wyżej wymieniony produkt jest zgodny z następującymi dyrektywami Unii Europejskiej:

EMS (For EMC, Für EMC, Pour la CEM, Para EMC, Per la compatibilità elettromagnetica, Pro EMC, Pre EMC, Dla Kompatybilności elektromagnetycznej, Skirtas EMC, Voor EMC, För EMC, Para EMC):

EN 55032:2015+A1:2020, EN55032+A11:2020, EN55035:2017+A11:2020,

EN IEC 6100-3-2:2019+A1:2021, EN 6100-3-3:2013+A2:2021

For Electrical Safety, Für die elektrische Sicherheit, Pour la sécurité électrique, Para la seguridad eléctrica, Per la sicurezza elettrica, Pro Elektrickou bezpečnost, pre Elektrickú bezpečnost', dla Bezpieczeństwa, Elektros saugai, Voor elektrische veiligheid, För elsäkerhet, Para segurança eléctrica:

EN 62368-1:2014+A11:2017

RoHS:

2011/65/EU; EU 2015/863

and it is safety under conditions of standard application / und ist sicher bei standardmäßiger Nutzung / et c'est la sécurité dans des conditions d'application standard / y es seguridad bajo condiciones de aplicación estándar / ed è sicuro in condizioni d'uso normali / a je bezpečný za podmínek obvyklého použití / a je bezpečný za podmienok obvyklého použitia / oraz jest produktem bezpiecznym przy standardowym wykorzystywaniu / ir naudojant įprastomis sąlygomis yra saugus /en is veilig onder de omstandigheden van normaal gebruik / och det är säkerhet under förhållanden med standardtillämpning. / e é a segurança em condições de aplicação normal

Signed for and on behalf of: / Unterzeichnet für und im Namen von: / Signé pour et au nom de: / Firmado por y en nombre de: / Firmato in nome e per conto di: / Podepsáno za a jménem: / Podpísané za a v mene: / Podpisano w imieniu i na rzecz: / Pasirašyta už ir vardu: / Ondertekend voor en namens: / Undertecknat för och på uppdrag av: / Assinado por e em nome de:

Ostrava 30.10.2024
