CHARGER-C140W - Batterieladegerät i-TEC - Kostenlose Bedienungsanleitung

Produkttyp	Universelles USB-C-Ladegerät
Marke	i-TEC
Modell	CHARGER-C140W
Stromversorgung	100-240 V AC, 50-60 Hz, max. 1,8 A
Maximale Ausgangsleistung	140 W (mit PD 3.1), 100 W (mit PD 3.0)
USB-C-Ausgangsspannung	5 V / 9 V / 12 V / 15 V / 20 V / 28 V
Maximaler USB-C-Ausgangsstrom	5 A
Wirkungsgrad	Über 83 %
Integrierte Schutzfunktionen	Überlast, Überspannung, Kurzschluss, Überhitzung
Betriebstemperatur	0 °C bis 35 °C
Relative Luftfeuchtigkeit	10 % bis 100 %
Abmessungen (L x B x H)	127 x 70,5 x 30 mm
Gewicht	379 g
Erforderliche Hardware	USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss mit Power Delivery
Packungsinhalt	Ladegerät, AC-Netzkabel (150 cm), USB-C-Kabel (120 cm), Kurzanleitung
Pflege und Reinigung	Vor der Reinigung vom Netz trennen, weiches trockenes Tuch verwenden, keine Flüssigkeiten oder Aerosole
Sicherheitshinweise	Auf ebener, belüfteter Oberfläche verwenden, nicht abdecken, Feuchtigkeit und Wärmequellen vermeiden
Reparierbarkeit	Nicht öffnen, bei Problemen den i-TEC-Support kontaktieren

Häufig gestellte Fragen - CHARGER-C140W i-TEC

Wie verwende ich das Ladegerät CHARGER-C140W?

Schließen Sie das AC-Netzkabel an das Ladegerät und eine Steckdose an. Verbinden Sie das mitgelieferte USB-C-Kabel mit dem USB-C-Anschluss Ihres Geräts. Das Ladegerät ist kompatibel mit Geräten, die Power Delivery unterstützen (PD 3.1 für 140 W, PD 3.0 für 100 W).

Welche Geräte sind mit diesem Ladegerät kompatibel?

Dieses Ladegerät funktioniert mit jedem Gerät mit USB-C-, USB4- oder Thunderbolt 3/4-Anschluss, das das Laden über Power Delivery unterstützt. Es kann kompatible Laptops, Tablets und Smartphones aufladen.

Was tun, wenn das Ladegerät nicht funktioniert?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und die Steckdose Strom führt. Stellen Sie sicher, dass Ihr Gerät Power Delivery unterstützt. Wenn die grüne LED aus ist, trennen Sie das Netzkabel für 10 Sekunden und schließen Sie es wieder an. Kontaktieren Sie den Support, wenn das Problem weiterhin besteht.

Kann ich das Ladegerät mit einem nicht mitgelieferten Kabel verwenden?

Es wird empfohlen, das mitgelieferte USB-C-Kabel zu verwenden, um optimale Kompatibilität und Sicherheit zu gewährleisten. Verwenden Sie ein zertifiziertes USB-C-Kabel, das mindestens 5 A und die erforderliche Leistung unterstützt.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung immer vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals flüssige oder Aerosolprodukte, die das Gerät beschädigen könnten.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Stellen Sie das Ladegerät auf eine harte, ebene Oberfläche und lassen Sie 10 cm Platz um das Gerät für die Belüftung. Decken Sie es nicht ab, setzen Sie es keiner Feuchtigkeit, extremen Temperaturen oder Wärmequellen aus. Verwenden Sie es nicht während eines Gewitters.

Kann das Ladegerät überhitzen?

Ja, es kann während des Gebrauchs normal warm werden. Decken Sie es nicht ab und platzieren Sie es an einem belüfteten Ort. Wenn eine ungewöhnliche Überhitzung auftritt, trennen Sie es vom Netz und kontaktieren Sie den i-TEC-Support.

Was tun, wenn das Netzkabel beschädigt ist?

Verwenden Sie niemals ein beschädigtes Kabel. Kontaktieren Sie den i-TEC-Kundendienst für einen Ersatz. Die Verwendung eines beschädigten Kabels kann zu Stromschlag- oder Brandgefahr führen.

Ist dieses Ladegerät mit Smartphones kompatibel?

Ja, wenn Ihr Smartphone USB-C PD-Schnellladung unterstützt. Die abgegebene Leistung wird automatisch an das Protokoll des Geräts angepasst.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung steht als kostenloser PDF-Download auf der Website www.i-tec.pro/de/ unter dem Reiter 'Handbücher, Treiber' zur Verfügung. Sie können den Support auch unter [e-mail] kontaktieren.

BEDIENUNGSANLEITUNG CHARGER-C140W i-TEC

DE Bitte lesen Sie das gesamte Handbuch sorgfältig durch. Die ausführliche Gebrauchsanweisung ist auch auf unserer Webseite www.i-tec.pro/de/ unter „Benutzerhandbücher, Treiber“ bei diesem Produkt zu finden. Wenn Sie Probleme haben, kontaktieren Sie bitte unser Support-Team unter: [e-mail]

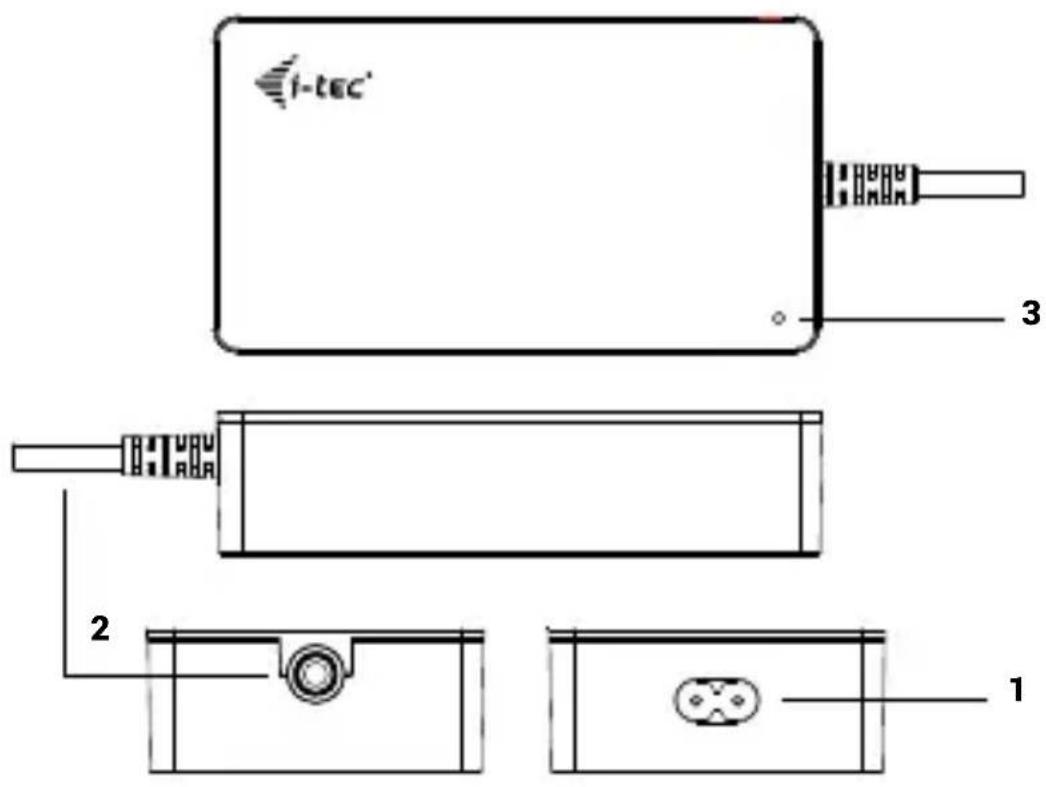

2- Eingebautes USB-C-Ladekabel

Oberseite:

3- Power-LED-Anzeige

INHALT

• i-tec Universal-Ladegerät USB-C PD 3.1 140W
• AC-Netzkabel (150 cm)
• USB-C Stromversorgungskabel (120 cm)
• Schnellstart

SPEZIFIKATIONEN

• Eingangsspannung AC 100-240 V, 50-60 Hz, max. 1.8 A
• Ausgangsleistung (max.): 140 W (für Geräte, die das PD 3.1-Protokoll unterstützen)
  • Wirkungsgrad: mehr als 83 %
• USB-C-Ausgangsspannung: DC 5 V / 9 V / 12 V / 15 V / 20 V / 28 V
  • USB-C-Ausgangsstrom: max. 5A
  • USB-C Ausgangsleistung (max): 140W *
• Schutz gegen Stromüberlastung, Überspannung, Kurzschluss und Überhitzung.
• Betriebstemperatur: 0 °C - 35 °C
  • Relative Luftfeuchtigkeit: 10 % - 100 %.
• Produktabmessungen: 127 x 70,5 x 30 mm
  • Gewicht des Produkts: 379 g

Hardware-Anforderungen:

- Gerät mit einem freien USB-C-, USB4- oder Thunderbolt™ 3/4-Anschluss mit Power Delivery-Unterstützung

* Wenn Ihr Laptop oder Tablet das neue und moderne USB-C Power Delivery PD 3.1-Ladeprotokoll unterstützt, bietet das Ladegerät eine Ladeleistung von bis zu 140 W (wenn Sie PD 3.0 haben, beträgt die Ladeleistung 100 W)

VERWENDUNG DES NETZADAPTERS

Verbinden Sie den Universaladapter mit dem Gerät:

1. Schließen Sie den Adapter mit dem mitgelieferten Kabel an das 110/230-V-Netz an.
2. Schließen Sie das USB-C-Kabel an den USB-C-Anschluss des Geräts an, das Sie aufladen möchten.

SICHERHEITSHINWEISE ZUR BENUTZUNG DER DOCKINGSTATION

- Allgemeine Sicherheitshinweise

1 Befolgen Sie diese Sicherheitshinweise, um mögliche Schäden an Ihrem Computer zu vermeiden und Ihre eigene Sicherheit zu gewährleisten. Sofern nicht anders angegeben, wird bei allen Verfahren in diesem Dokument davon ausgegangen, dass Sie die Sicherheitsinformationen gelesen haben, die mit Ihrem Computer geliefert wurden. Stellen Sie das Gerät auf eine harte, ebene Oberfläche. Lassen Sie an allen belüfteten Seiten einen Freiraum von ca. 10 cm, damit die Luft für eine ausreichende Belüftung fließen kann. Eine Beeinträchtigung des Luftstroms kann das Gerät beschädigen oder einen Brand verursachen.
2. Stapeln Sie die Geräte nicht übereinander und stellen Sie sie nicht so dicht nebeneinander, dass sie Umluft oder vorgewärmter Luft ausgesetzt sind.
3 Achten Sie darauf, dass nichts auf den Gerätekabeln liegt und dass die Kabel so verlegt sind, dass man nicht über sie stolpern oder auf sie treten kann.
4. stellen Sie sicher, dass alle Kabel mit den entsprechenden Steckern verbunden sind. Einige Anschlüsse sehen ähnlich aus und können leicht verwechselt werden (stecken Sie z. B. das Telefonkabel nicht in den Stromanschluss).
5. stellen Sie das Gerät nicht in eine geschlossene Schrankwand oder auf eine weiche Stoffoberfläche wie ein Bett, ein Sofa oder einen Teppich.
6. halten Sie das Gerät von Wärmequellen fern.
7 Halten Sie das Gerät von ungewöhnlich hohen oder niedrigen Temperaturen fern, damit es innerhalb seines Betriebsbereichs arbeiten kann.
8 Stecken Sie keine Gegenstände in die Lüftungsschlitze oder Öffnungen des Geräts. Andernfalls besteht Brand- oder Stromschlaggefahr durch Kurzschluss der internen Bauteile.
9. Verwenden Sie das Gerät nicht in einer feuchten Umgebung, z. B. in der Nähe eines Whirlpools, eines Waschbeckens, eines Swimmingpools oder in einem feuchten Keller. 10.
10. verwenden Sie keine netzbetriebenen Geräte während eines Gewitters. Batteriebetriebene Geräte können verwendet werden, wenn alle Kabel abgeklemmt sind.
11. Vermeiden Sie den Kontakt von Flüssigkeiten und Lebensmitteln mit dem Gerät.
12. Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät reinigen. Reinigen Sie das Gerät mit einem weichen, mit Wasser angefeuchteten Tuch. Verwenden Sie keine flüssigen oder aerosolartigen Produkte, die entflammbare Substanzen enthalten könnten.
13. Um die Gefahr eines Stromschlags zu vermeiden, dürfen Sie während eines Gewitters keine Kabel anschließen oder abziehen, Wartungsarbeiten durchführen oder das Gerät neu konfigurieren.
14 Bevor Sie Komponenten der Dockingstation berühren, erden Sie sich mit einem Erdungsarmband oder berühren Sie regelmäßig eine unlackierte Metallfläche, wie z. B. das Metallteil auf der Rückseite des Computers. Berühren Sie während der Arbeit regelmäßig die unlackierte Metalloberfläche, um statische Elektrizität abzuleiten, die interne Komponenten beschädigen könnte.
15 Ziehen Sie beim Abziehen des Kabels am Stecker oder am Griff, nicht am Kabel selbst. Einige Kabel haben Stecker mit Verriegelungen oder Schrauben, die vor dem Abziehen des Kabels gelöst werden müssen. Halten Sie die Kabel beim Abziehen gerade, um ein Verbiegen der Stifte zu vermeiden. Achten Sie beim Anschließen von Kabeln darauf, dass die Anschlüsse und Stecker richtig gedreht und ausgerichtet sind.

ALLGEMEINE SICHERHEITSHINWEISE ZUR STROMVERSORGUNG

- Bevor Sie das Gerät an eine Steckdose anschließen, überprüfen Sie die Nennspannung und stellen Sie sicher, dass die erforderliche Spannung und Frequenz mit der verfügbaren Stromquelle übereinstimmt.

- Vergewissern Sie sich, dass der Computer, der Monitor und die angeschlossenen Geräte über die richtige Nennspannung verfügen, um mit dem angeschlossenen Netzadapter in Ihrer Region betrieben werden zu können.

- Wenn das Netzkabel beschädigt ist, stecken Sie es nicht in eine Steckdose.

- Um einen Stromschlag zu vermeiden, stecken Sie das Netzkabel des Geräts in eine ordnungsgemäß geerdete Steckdose. Wenn das Gerät mit einem dreipoligen Netzkabel ausgestattet ist, verwenden Sie keine Adapterstecker, die die Erdungsfunktion umgehen, oder entfernen Sie das Erdungselement aus dem Stecker oder Adapter.

- Wenn Sie ein Verlängerungskabel verwenden, achten Sie darauf, dass die Gesamtleistung der angeschlossenen Geräte die Nennstromstärke des Verlängerungskabels nicht überschreitet.

- Wenn Sie ein Verlängerungskabel oder einen Splitter verwenden müssen, stellen Sie sicher, dass das Verlängerungskabel oder der Splitter an eine Wandsteckdose und nicht an ein anderes Verlängerungskabel oder einen Splitter angeschlossen ist. Das Verlängerungskabel oder Verteilerkabel muss für geerdete Stecker ausgelegt sein und an eine geerdete Steckdose angeschlossen werden.

- Wenn Sie einen Splitter mit mehreren Steckdosen verwenden, seien Sie vorsichtig, wenn Sie das Netzkabel an den Splitter anschließen. Bei einigen Splittern kann es vorkommen, dass der Stecker falsch angeschlossen wird. Ein falscher Anschluss des Netzsteckers kann zu dauerhaften Schäden am Gerät führen und die Gefahr eines elektrischen Schlags oder Brands verursachen. Stellen Sie sicher, dass die Erdungsspitze des Netzsteckers in den Erdungskontakt des Splitters eingesteckt ist.

- Wenn Sie das Gerät von der Steckdose abziehen, ziehen Sie am Stecker, nicht am Kabel.

- Verwenden Sie nur einen von i-tec technologies s.r.o. gelieferten und für dieses Gerät zugelassenen Netzadapter. Die Verwendung eines anderen Netzteils kann zu Bränden oder Explosionen führen.

- Wenn Sie den Netzadapter zum Betreiben eines Computers oder zum Aufladen eines Akkus verwenden, stellen Sie ihn an einem gut belüfteten Ort auf, z. B. auf einem Schreibtisch oder auf dem Boden. Decken Sie den Netzadapter nicht mit Papier oder anderen Gegenständen ab, die die Kühlung beeinträchtigen könnten. Verwenden Sie das Netzteil nicht in seiner Tragetasche.

- Der Netzadapter kann während des normalen Betriebs der Dockingstation oder des Computers heiß werden.

- Seien Sie vorsichtig, wenn Sie den Adapter während oder unmittelbar nach dem Betrieb anfassen.

- Wir empfehlen, den Adapter so auf den Boden oder Tisch zu legen, dass die Kontrollleuchte sichtbar ist. Auf diese Weise wissen Sie sofort, wenn der Adapter durch äußere Einflüsse abgeschaltet wird. Sollte das grüne Licht aus irgendeinem Grund erlöschen, ziehen Sie das Netzkabel für 10 Sekunden aus der Steckdose und stecken Sie es dann wieder ein.

- Verwenden Sie niemals ein Netzteil, das Anzeichen von Beschädigung oder übermäßigem Verschleiß aufweist.

HÄUFIG GESTELLTE FRAGEN

Verfügbar auf unserer Website www-i-tec.pro unter "FAQ" für dieses Produkt

GLOSSAR DER BEGRIFFE

Schnittstelle / Port / Anschluss / Eingang / Steckplatz - die Stelle, an der zwei Geräte physisch miteinander verbunden sind.

Controller - eine Halbleiterkomponente (sog. Chipsatz) in einem Notebook/Tablet, die den Betrieb eines der Anschlüsse gewährleistet.

Thunderbolt™ - ist eine schnelle Hardware schnittstelle, über die Sie Geräte (Peripheriegeräte) über einen Erweiterungsbus an Ihren Computer anschließen können. Thunderbolt kombiniert PCI-Express und DisplayPort zu einer seriellen Datenschnittstelle. Sie ermöglicht bis zu 6 zusätzliche Thunderbolt™-Geräte, und die Übertragungsrate für Thunderbolt™ 3/4 beträgt bis zu 40Gbit/s.

USB-C / USB Typ-C / USB4 / Thunderbolt™ 3/4 - ist ein symmetrischer Anschluss. Ermöglicht schnelleres Laden, Stromversorgung, Dual-Role (nicht nur Host, sondern auch Guest), Unterstützung für Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) und Fehlerbenachrichtigung über Billboard-Gerät.

USB-C Power Delivery (USB-C PD) - eine optionale Funktion des USB-C-Steckers. Ein Stecker mit dieser Unterstützung kann sowohl laden als auch aufgeladen werden und unterstützt Lasten von 10W bis 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - Standard für USB-Schnittstelle / Port zum Anschluss verschiedener USBGeräte. Über die USB-Typ-A-Schnittstelle können verschiedene USB-Geräte an die Dockingstation oder den Adapter angeschlossen werden. Der USB-Typ-B-Anschluss wird verwendet, um die Dockingstation oder den Adapter mit einem Laptop/Tablet zu verbinden.

HDMI/Display Port - Ein Standard für eine digitale Grafikschnittstelle, die zum Anschluss von Monitoren und anderen grafischen Anzeigegeräten verwendet wird.

LAN (Local Area Network) - lokales Netzwerk, heute am weitesten verbreitet ist das sogenannte Ethernet, das an der Dockingstation theoretische Übertragungsgeschwindigkeiten von bis zu 2,5 Gbit/s erreicht.

Audio - ein Begriff für einen Audioeingang (Mikrofon) oder ein Ausgabegerät (Kopfhörer/Lautsprecher).

DESCRIPTION

Face arrière:

Dieses Produkt trägt das Recycling-Symbol gemäß der EU-Richtinie. Das bedeutet, dass das Gerät am Ende der Nutzungszeit bei einer kommunalen Sammelstelle zum recyceIn abgegeben werden muss, (kostenloss). Eine Entsorgung über den Haus-/Restmüll ist nicht gestattet. Dies ist ein aktiver Beitrag zum Umweltschutz. (Nur innerhalb der EU)

FRANCAIS

Wir erklären in alleiniger Verantwortung, dass das oben genannte Produkt mit den folgenden Richtlinien der Europäischen Union übereinstimmt:
