MANUAL DE USUARIO CHARGER-C140W i-TEC

ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.pro/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en [e-mail]

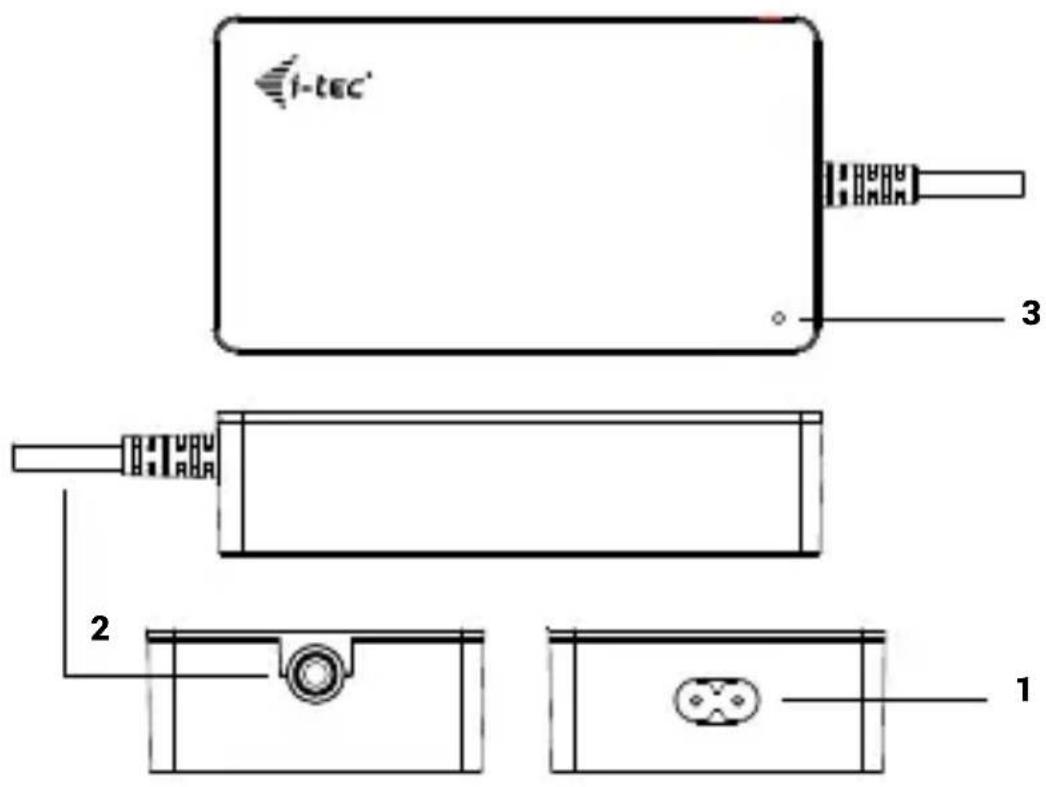

1- Entrada de alimentación

Lado frontal:

2- Cable de carga integrado USB-C

Lado superior:

3- Indicador LED de encendido

i-tec' 3 2 1

ICONTENIDO

• Cargador Universal i-tec USB-C PD 3.1 140W
• Cable de alimentación CA (150 cm)
• Cable de alimentación USB-C (120 cm)
• Inicio rápido

ESPECIFICACIONES

• Tensión de entrada AC 100-240 V, 50-60 Hz, máx. 1.8 A
• Potencia de salida (máx.) 140 W (para dispositivos compatibles con el protocolo PD 3.1)
• Eficiencia: más del 83
• Tensión de salida USB-C: DC 5 V / 9 V / 12 V / 15 V / 20 V / 28 V
• Corriente de salida USB-C: máx. 5A
• Potencia de salida USB-C (máx.) 140W *
• Protección contra sobrecarga de corriente, sobretensión, cortocircuito y sobrecalentamiento.
• Temperatura de funcionamiento: 0 °C - 35 °C
  • Humedad relativa: 10 % - 100
• Dimensiones del producto: 127 x 70,5 x 30 mm
• Peso del producto: 379 g

Requisitos de hardware:

- Dispositivo con un puerto USB-C, USB4 o Thunderbolt™ 3/4 libre compatible con Power Delivery.

* Si su portátil o tableta es compatible con el nuevo y moderno protocolo de carga USB-C Power Delivery PD 3.1, el cargador ofrecerá una potencia de carga de hasta 140 W (si tiene PD 3.0, la potencia de carga será de 100 W)

USO DEL ADAPTADOR DE CORRIENTE

Conectar el adaptador universal al dispositivo:

1. Conecta el adaptador a la red eléctrica de 110/230V, utilizando el cable suministrado.
2. Conecta el cable USB-C al puerto USB-C del producto que quieras cargar.

INSTRUCCIONES DE SEGURIDAD PARA EL USO DE LA BASE DE CONEXIÓN

- Instrucciones generales de seguridad

1 Siga estas instrucciones de seguridad para evitar posibles daños a su ordenador y garantizar su propia seguridad. A menos que se indique lo contrario, todos los procedimientos de este documento presuponen que ha leído la información de seguridad que acompaña al ordenador. Coloque el equipo sobre una superficie dura y nivelada. Deje aproximadamente 10 cm de espacio libre en todos los lados ventilados para permitir que el aire fluya para una ventilación adecuada. Restringir el flujo de aire puede dañar el equipo o provocar un incendio.
2. No apile los equipos ni los coloque tan cerca unos de otros que queden expuestos a la recirculación o al aire precalentado.
3. Asegúrese de que no haya nada apoyado sobre los cables del equipo y de que los cables estén colocados de forma que no se pueda tropezar con ellos ni pisarlos.
4. Asegúrese de que todos los cables están conectados a los conectores adecuados. Algunos conectores son similares y pueden confundirse fácilmente (por ejemplo, no enchufe el cable de teléfono en el conector de alimentación).
5. No coloque el aparato en una unidad de pared cerrada ni sobre una superficie de tejido blando, como una cama, un sofá o una alfombra.
6. Mantenga el equipo alejado de fuentes de calor.
7. Mantenga el equipo alejado de temperaturas anormalmente altas o bajas para que pueda funcionar dentro de su rango de operación.
8. No introduzca objetos en las rejillas de ventilación o aberturas del equipo. De lo contrario, podría producirse un incendio o una descarga eléctrica debido a un cortocircuito de los componentes internos.
9. No utilice el aparato en un entorno húmedo, como cerca de un jacuzzi, cerca de un fregadero, cerca de una piscina o en un sótano húmedo.
10. No utilice equipos alimentados por la red eléctrica durante una tormenta. Puede utilizar aparatos alimentados por batería si todos los cables están desconectados.
11. Evite el contacto de líquidos y alimentos con el equipo.
12. Desenchufe el aparato de la toma de corriente antes de limpiarlo. 13. Limpie el aparato con un paño suave humedecido con agua. No utilice productos líquidos o en aerosol que puedan contener sustancias inflamables.
13. Para evitar posibles riesgos de descarga eléctrica, no conecte ni desconecte ningún cable ni realice tareas de mantenimiento o reconfigure el equipo durante una tormenta.
14. Antes de tocar los componentes de la estación de acoplamiento, conéctese a tierra con una pulsera de conexión a tierra o toque periódicamente una superficie metálica sin pintar, como la parte metálica de la parte posterior del ordenador. Mientras trabaja, toque regularmente la superficie metálica sin pintar para eliminar la electricidad estática que podría dañar los componentes internos.
15. Cuando desenchufe el cable, tire del conector o de la empuñadura, no del propio cable. Algunos cables tienen conectores con pestillos o tornillos que deben aflojarse antes de desconectar el cable. Al desconectar los cables, sujételos rectos para evitar doblar las clavijas. Al conectar los cables, asegúrese de que los puertos y conectores estén correctamente girados y alineados.

INSTRUCCIONES GENERALES DE SEGURIDAD RELATIVAS A LA ALIMENTACIÓN ELÉCTRICA

• Antes de conectar el equipo a una toma de corriente, compruebe la tensión nominal y asegúrese de que la tensión y la frecuencia requeridas coinciden con la fuente de alimentación disponible.
• Asegúrese de que el ordenador, el monitor y los dispositivos conectados tienen la potencia eléctrica nominal adecuada para funcionar con el adaptador de corriente conectado en su zona.
• Si el cable de alimentación está dañado, no lo enchufe a la toma de corriente.
• Para evitar descargas eléctricas, enchufe los cables de alimentación del equipo en tomas de corriente con toma de tierra adecuada. Si el equipo está equipado con un cable de alimentación de tres clavijas, no utilice enchufes adaptadores que omitan la función de conexión a tierra ni retire el elemento de conexión a tierra del enchufe o adaptador.
• Cuando utilice un alargador, asegúrese de que la potencia nominal total de los productos conectados a él no supere la corriente nominal del alargador.
• Si debe utilizar un alargador o un divisor, asegúrese de que el alargador o divisor esté conectado a una toma de corriente y no a otro alargador o divisor. El alargador o divisor debe estar diseñado para enchufes con toma de tierra y conectado a una toma con toma de tierra.
• Si utiliza un divisor con varias tomas, tenga cuidado al enchufar el cable de alimentación en el divisor. Algunos divisores pueden permitir que el enchufe se conecte incorrectamente. La conexión incorrecta del enchufe de alimentación puede causar daños permanentes al equipo y también puede provocar riesgo de descarga eléctrica o incendio. Asegúrese de que la punta de conexión a tierra del enchufe de alimentación esté insertada en el contacto de conexión a tierra del splitter.
• Cuando desenchufe el equipo de la toma de corriente, tire del enchufe, no del cable.
• Utilice únicamente un adaptador de corriente suministrado por i-tec technologies s.r.o. aprobado para su uso con este equipo. El uso de cualquier otro adaptador de corriente puede provocar un incendio o una explosión.
• Si utiliza el adaptador de corriente para alimentar un ordenador o cargar una batería, colóquelo en una zona ventilada, por ejemplo, encima de un escritorio o en el suelo. No cubra el adaptador de corriente con papel u otros objetos que puedan reducir la refrigeración. No utilice el adaptador de corriente en su estuche de transporte.
• El adaptador de corriente puede calentarse durante el funcionamiento normal de la base de conexión o del ordenador.
• Tenga cuidado al manipular el adaptador durante el funcionamiento o inmediatamente después.
• Le recomendamos que coloque el adaptador en el suelo o sobre una mesa de forma que el indicador luminoso sea visible. De esta forma sabrá inmediatamente cuándo se apaga el adaptador debido a influencias externas. Si por alguna razón se apaga la luz verde, desenchufe el cable de alimentación de la toma de corriente durante 10 segundos y vuelva a enchufarlo.
• No utilice nunca un adaptador de corriente que presente signos de deterioro o desgaste excesivo.

PREGUNTAS MÁS FRECUENTES

Disponible en nuestro sitio web www-i-tec.pro en "FAQ" para este producto

GLOSARIO DE TÉRMINOS

Interfaz / puerto / conector / entrada / ranura: lugar donde se conectan físicamente dos dispositivos.

Controlador: componente semiconductor (denominado chipset) de un portátil o tableta que garantiza el funcionamiento de uno de los puertos.

Thunderbolt™: es una rápida interfaz de hardware que permite conectar dispositivos (periféricos) al ordenador a través de un bus de expansión. Thunderbolt combina PCI-Express y DisplayPort en una interfaz de datos en serie. Permite conectar hasta 6 dispositivos Thunderbolt™ adicionales, y la velocidad de transferencia para Thunderbolt™ 3/4 es de hasta 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - es un conector simétrico Permite una carga más rápida, alimentación, doble función (no solo host sino también guest), compatibilidad con Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) y notificación de errores a través de dispositivo Billboard.

USB-C Power Delivery (USB-C PD): una función opcional del conector USB-C. Un con- nector con esta compatibilidad puede tanto cargar como ser cargado, y admite cargas de 10W a 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - estándar para interfaz USB / puerto para conectar diversos dispositivos USB. La interfaz USB de tipo A permite conectar varios dispositivos USB a la base de conexión o al adaptador. El puerto USB de tipo B se utiliza para conectar la base de conexión o el adaptador a un ordenador portátil/tableta.

HDMI/Puerto de pantalla: norma para una interfaz/puerto de gráficos digitales que se utiliza para conectar monitores y otros dispositivos de visualización gráfica.

LAN (Local Area Network) - red de área local, actualmente la más común es la denominada Ethernet, que alcanza velocidades teóricas de transferencia de hasta 2,5 Gbit/s en la estación de acoplamiento.

Audio: término que designa un dispositivo de entrada (micrófono) o salida (auriculares/altavoces) de audio.

DESCRIZIONE

Lato posteriore:

UTILIZAR O ADAPTADOR DE CORRENTE

Ligar o adaptador universal ao dispositivo:

1. Ligue o adaptador à rede eléctrica de 110/230V, utilizando o cabo fornecido.
2. Ligue o cabo USB-C à porta USB-C do produto que pretende carregar.

El dispositivo está indicado por el símbolo de reciclaje. Esto significa que al final de la vida útil de la instalación, debe asegurarse de que se almacene por separado en un punto de recolección establecido para este fin y no en los lugares designados para la eliminación de desechos municipales ordinarios sin clasificar. Contribuirá a mejorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)

ITALIANO

Nosotros declaramos bajo nuestra exclusiva responsabilidad que el producto arriba mencionado es conforme con las siguientes directivas de la Unión Europea:
