CHARGER-C140W - Nabíječka baterií i-TEC - Bezplatný návod k obsluze

Typ produktu	Univerzální nabíječka USB-C
Značka	i-TEC
Model	CHARGER-C140W
Napájení	100-240 V AC, 50-60 Hz, max. 1,8 A
Maximální výstupní výkon	140 W (s PD 3.1), 100 W (s PD 3.0)
Výstupní napětí USB-C	5 V / 9 V / 12 V / 15 V / 20 V / 28 V
Maximální výstupní proud USB-C	5 A
Účinnost	Více než 83 %
Integrované ochrany	Přetížení, přepětí, zkrat, přehřátí
Provozní teplota	0 °C až 35 °C
Relativní vlhkost	10 % až 100 %
Rozměry (D x Š x V)	127 x 70,5 x 30 mm
Hmotnost	379 g
Požadované vybavení	Port USB-C, USB4 nebo Thunderbolt™ 3/4 s Power Delivery
Obsah balení	Nabíječka, napájecí kabel AC (150 cm), kabel USB-C (120 cm), rychlý průvodce
Údržba a čištění	Před čištěním odpojte, používejte měkký suchý hadřík, nepoužívejte tekuté ani aerosolové produkty
Bezpečnostní pokyny	Používejte na rovném větraném povrchu, nezakrývejte, vyhněte se vlhkosti a zdrojům tepla
Opravitelnost	Neotvírejte, v případě problémů kontaktujte podporu i-TEC

Často kladené otázky - CHARGER-C140W i-TEC

Jak používat nabíječku CHARGER-C140W ?

Zapojte napájecí kabel AC do nabíječky a do síťové zásuvky. Připojte přiložený kabel USB-C k USB-C portu vašeho zařízení. Nabíječka je kompatibilní se zařízeními podporujícími Power Delivery (PD 3.1 pro 140 W, PD 3.0 pro 100 W).

Která zařízení jsou kompatibilní s touto nabíječkou?

Tato nabíječka funguje s jakýmkoli zařízením vybaveným portem USB-C, USB4 nebo Thunderbolt 3/4 podporujícím nabíjení přes Power Delivery. Může nabíjet kompatibilní notebooky, tablety a chytré telefony.

Co dělat, když nabíječka nefunguje?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda je síťová zásuvka pod napětím. Ujistěte se, že vaše zařízení podporuje Power Delivery. Pokud zelená kontrolka nesvítí, odpojte napájecí kabel na 10 sekund a poté jej znovu zapojte. Pokud problém přetrvává, kontaktujte podporu.

Mohu používat nabíječku s kabelem, který není součástí balení?

Doporučuje se používat přiložený kabel USB-C pro zajištění optimální kompatibility a bezpečnosti. Používejte certifikovaný kabel USB-C podporující alespoň 5 A a požadovaný výkon.

Jak čistit nabíječku?

Před čištěním vždy nabíječku odpojte. Používejte měkký suchý hadřík. Nikdy nepoužívejte kapalné ani aerosolové produkty, které by mohly zařízení poškodit.

Jaká jsou důležitá bezpečnostní opatření?

Umístěte nabíječku na tvrdý rovný povrch, ponechte kolem 10 cm prostoru pro ventilaci. Nezakrývejte ji, nevystavujte vlhkosti, extrémním teplotám ani zdrojům tepla. Nepoužívejte ji během bouřky.

Může se nabíječka přehřát?

Ano, během používání se může běžně zahřívat. Nezakrývejte ji a umístěte ji na větrané místo. Pokud dojde k abnormálnímu přehřátí, odpojte ji a kontaktujte podporu i-TEC.

Co dělat, když je napájecí kabel poškozen?

Nikdy nepoužívejte poškozený kabel. Kontaktujte zákaznický servis i-TEC pro výměnu. Použití poškozeného kabelu může vést k riziku úrazu elektrickým proudem nebo požáru.

Je tato nabíječka kompatibilní s chytrými telefony?

Ano, pokud váš chytrý telefon podporuje rychlé nabíjení USB-C PD. Dodávaný výkon se automaticky přizpůsobí podle protokolu zařízení.

Kde najdu úplný návod?

Úplný návod je k dispozici ke stažení zdarma ve formátu PDF na webu www.i-tec.pro/fr/ v záložce 'Manuály, ovladače'. Můžete také kontaktovat podporu na [e-mail].

NÁVOD K OBSLUZE CHARGER-C140W i-TEC

Manual de instrucciones • Manuale • Uživatelská příručka

CZ Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.pro v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

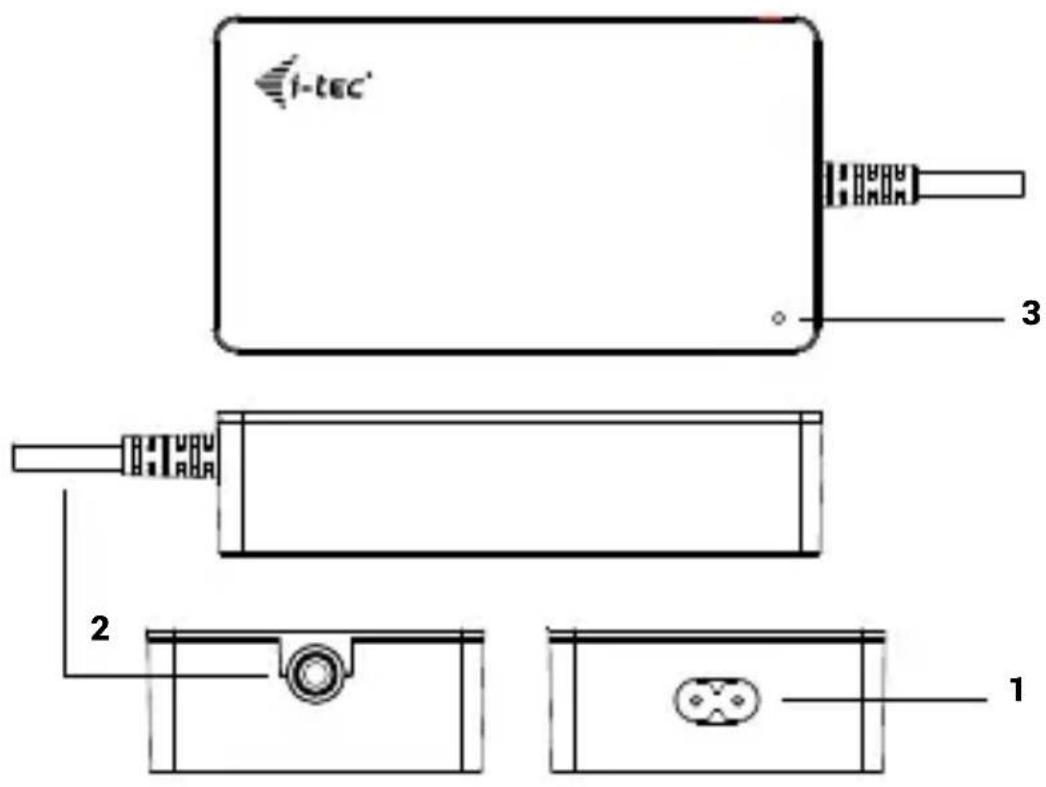

2- Vestavěný nabíjecí kabel USB-C

Horní strana:

3- Indikace napájení LED diodou

OBSAH

• Univerzální nabíječka i-tec USB-C PD 3.1 140W
• Napájecí kabel (150 cm)
• Napájecí kabel USB-C (120 cm)
• Rychlé spuštění

SPECIFIKACE

• Vstupní napětí AC 100-240 V, 50-60 Hz, max. 1.8 A
- Výstupní výkon (max.): 140 W (pro zařízení podporující protokol PD 3.1)
- Účinnost: více než 83 %
• Výstupní napětí USB-C: DC 5 V / 9 V / 12 V / 15 V / 20 V / 28 V
• Výstupní proud USB-C: max. 5A
• Výstupní výkon USB-C (max:) 140W *
- Ochrana proti proudovému přetížení, přepětí, zkratu a přehřátí.
• Provozní teplota: 0 °C - 35 °C
• Relativní vlhkost: 10 % - 100 %
- 127 x 70,5 x 30 mm
• Hmotnost výrobku: 379 g

Hardwarové požadavky:

- Zařízení s volným portem USB-C, USB4 nebo Thunderbolt™ 3/4 s podporou Power Delivery

* Pokud váš notebook nebo tablet podporuje nový a moderní nabíjecí protokol USB-C Power Delivery PD 3.1, nabíječka nabídne nabíjecí výkon až 140 W (pokud máte PD 3.0, nabíjecí výkon bude 100 W).

POUŽITÍ NAPÁJECÍHO ADAPTÉRU

Připojení univerzálního adaptéru k zařízení:

1. Připojte adaptér k elektrické síti 110/230 V pomocí dodaného kabelu.
2. Připojte kabel USB-C k portu USB-C výrobku, který chcete nabíjet.

BEZPEČNOSTNÍ POKYNY PRO POUŽITÍ DOKOVACÍ STANICE

Obecné bezpečnostní pokyny

1. Dodržováním následujících bezpečnostních zásad zabráníte možnému poškození počítače a zajistíte vlastní bezpečnost. Není-li uvedeno jinak, všechny postupy uvedené v tomto dokumentu předpokládají, že jste si přečetli bezpečnostní informace dodané s počítačem. Položte zařízení na tvrdý a rovný povrch. Nechte na všech odvětrávaných stranách cca 10 cm volného prostoru, aby mohl proudit vzduch pro řádnou ventilaci. Omezení proudění vzduchu může poškodit zařízení nebo způsobit požár.
2. Nepokládejte zařízení na sebe ani je neumistujte tak blízko sebe, aby byla vystavena recirkulaci nebo předehřátému vzduchu.
3. Zkontrolujte, že na kabelech zařízení nic neleží a že jsou kabely umístěny tak, že o ně nelze zakopnout či na ně šlápnout.
4. Ujistěte se, že jsou všechny kabely připojeny k patřičným konektorům. Některé konektory vypadají podobně a můžete si je snadno splést (například nezapojujte telefonní kabel do síťového konektoru).
5. Zařízení neumistujte do uzavřené nástěnné jednotky ani na měkký látkový povrch, jako je postel, pohovka nebo koberec.
6. Uchovávejte zařízení mimo dosah zdrojů tepla.
7. Uchovávejte zařízení mimo mimořádně vysoké či nízké teploty, aby mohlo fungovat v rámci daného provozního rozsahu.
8. Do průduchů ani do otvorů zařízení nevsouvejte žádné předměty. V opačném případě může dojít k požáru nebo úrazu elektrickým proudem kvůli zkratu vnitřních součástí.
9. Nepoužívejte zařízení ve vlhkém prostředí, například v blízkosti horké vany, u dřezu, bazénu nebo ve vlhkém sklepě.
10. Během bouře nepoužívejte zařízení napájené ze sítě. Lze použít zařízení napájená z baterie, pokud jsou všechny kabely odpojeny.
11. Zabraňte kontaktu tekutin a potravin se zařízením.
12. Před čištěním zařízení jej vypojte z elektrické zásuvky. Očistěte zařízení měkkým hadříkem navlhčeným vodou. Nepoužívejte tekuté ani aerosolové přípravky, které mohou obsahovat hořlavé látky.
13. Aby nedošlo k možnému nebezpečí úrazu elektrickým proudem, nepřipojujte ani neodpojujte žádné kabely ani neprovádějte údržbu nebo změnu konfigurace zařízení během bouře.
14. Než se dotknete součástek dokovací stanice uzemněte se pomocí uzemňovacího náramku nebo se pravidelně dotýkejte nelakovaného kovového povrchu, například kovové části na zadní straně počítače. Během práce se pravidelně dotýkejte nelakovaného kovového povrchu, abyste se zbavili veškeré statické elektriny, která by mohla poškodit vnitřní komponenty.
15. Při odpojování kabelu tahejte za konektor nebo za úchytku, nikoli za samotný kabel. Některé kabely mají konektory se západkami nebo šrouby, které je nutné před odpojením kabelu uvolnit. Při odpojování kabelů je držte rovně, aby nedošlo k ohnutí pinů. Při připojování kabelů se ujistěte, že jsou porty a konektory správně otočeny a zarovnány.

Obecné bezpečnostní pokyny ohledně napájení

• Před připojením zařízení do elektrické zásuvky zkontrolujte jmenovité napětí a ujistěte se, že požadované napětí a frekvence odpovídají dostupnému zdroji napájení.
• Ujistěte se, že počítač, monitor a připojená zařízení mají patřičný jmenovitý elektrický výkon pro provoz s připojeným napájecím adaptérem ve vaší oblasti.
• Pokud je napájecí kabel poškozený, nezapojujte jej do elektrické zásuvky.
• Aby nedošlo k úrazu elektrickým proudem, zapojte napájecí kabely zařízení do správně uzemněných elektrických zásuvek. Pokud je zařízení vybaveno třihrotovým napájecím kabelem, nepoužívejte adaptérové zástrčky, které obcházejí funkci uzemnění, ani neodstraňujte zemnicí prvek ze zástrčky nebo adaptéru.
• Používáte-li prodlužovací napájecí kabel, ujistěte se, že celkový jmenovitý výkon produktů, které jsou k němu připojeny, nepřekračuje jmenovitý proud prodlužovacího kabelu.
• Pokud musíte použít prodlužovací kabel nebo rozdvojku, ujistěte se, že jsou prodlužovací kabel nebo rozdvojka připojeny do zásuvky, a ne k jinému prodlužovacímu kabelu nebo rozdvojce. Prodlužovací kabel nebo rozdvojka musí být určeny pro uzemněné zástrčky a zapojené do uzemněné zásuvky.
• Používáte-li rozdvojky s více zásuvkami, bud’te při zapojování napájecího kabelu do rozdvojky opatrní. Některé rozdvojky mohou umožnit nesprávné připojení zástrčky. Nesprávné zapojení napájecí zástrčky může způsobit trvalé poškození zařízení a také riziko úrazu elektrickým proudem nebo vzniku požáru. Ujistěte se, že je uzemňovací hrot napájecí zástrčky zasunut do uzemňovacího kontaktu rozdvojky.
• Při odpojování zařízení z elektrické zásuvky taheite za zástrčku, nikoli za kabel.
• Používejte pouze napájecí adaptér dodaný společností i-tec technologies s.r.o. schválený pro použití s tímto zařízením. Použití jiného napáiecího adaptéru může způsobit požár nebo výbuch.
• Pokud napájecí adaptér používáte k napájení počítače nebo k nabíjení baterie, umístěte jej na odvětrávané místo, například na horní část stolu nebo na podlahu. Nezakrývejte napájecí adaptér papírem ani jinými předměty, které mohou omezit chlazení. Nepoužívejte napájecí adaptér v přepravním pouzdře.
• Napájecí adaptér se může během běžného provozu dokovací stanice či počítače zahřívat.
• Při manipulaci s adaptérem během provozu nebo bezprostředně po provozu bud'te opatrní.
• Adaptér doporučujeme položit na podlahu nebo stůl tak, aby byla vidět kontrolka. Tak budete hned vědět, když se adaptér vypne z důvodu externích vlivů. Pokud z nějakého důvodu zhasne zelená kontrolka, odpojte napájecí kabel ze zásuvky na 10 sekund a poté jej znovu zapojte.
• Nikdy nepoužívejte napájecí adaptér, který vykazuje známky poškození nebo nadměrného opotřebení

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www-i-tec.pro v záložce „FAQ“ u tohoto produktu

SLOVNÍK POJMŮ

Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.

Řadič – polovodičová součástka (tzv. chipset) v notebooku / tabletu, zajišťující činnost některého z portů.

Thunderbolt™ - je rychlé hardwarové rozhraní, které umožňuje připojit k počítači zařízení (periferie) přes rozšiřující sběrnici. Thunderbolt spojuje PCI-Express a DisplayPort do sériového datového rozhraní. Umožňuje tzv. řetězení až dalších 6-ti Thunderbolt™ zařízení, přenosová rychlost u Thunderbolt™ 3/4 je až 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 – je symetrický konektor Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativních režimů - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamování chyb přes Billboard zařízení.

USB-C Power Delivery (USB-C PD) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen, a podporuje zátěž 10W až 240W

USB 3.2 / 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku / tabletu.

HDMI / Display Port – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.

LAN (Local Area Network) – místní počítačová sít, nyní je nejrozšířenější tzv. Ethernet, který u dokovací stanice dosahuje teoretické přenosové rychlosti až 2.5 Gbit/s.

Audio – označení pro zvukové vstupní (mikrofon) nebo výstupní zařízení (sluchátka/reproduktory).

OPIS:

Tylna strona:

2- Vstavaný nabíjací kábel USB-C

Vrchná strana:

* Ak váš notebook alebo tablet podporuje nový a moderný nabíjací protokol USB-C Power Delivery PD 3.1, nabíjačka ponúkne nabíjací výkon až 140W (ak máte PD 3.0, nabíjací výkon bude 100W)

POUŽÍVANIE NAPÁJACIEHO ADAPTÉRA

- Všeobecné bezpečnostné pokyny

- Pri odpájaní zariadenia zo zásuvky t'ahajte za zástrčku, nie za kábel.

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)

SLOVENSKY

Prohlašujeme na vlastní odpovědnost, že výše uvedený výrobek je ve shodě s následujícími směrnicemi Evropské unie:
