NXM36 Hi-PoE - Accessorio per telecamera di sorveglianza Videotec - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Custodia per telecamera per installazioni in ambienti aggressivi
Marca	Videotec
Modello	NXM36 Hi-PoE
Materiale della custodia	Acciaio inossidabile AISI 316L passivato e elettropolito
Dimensioni esterne (diametro x lunghezza)	154 x 358 mm
Lunghezza interna utile	210 mm
Finestra della telecamera	Vetro temperato, diametro utile 97 mm, spessore 4 mm
Peso netto	5 kg
Alimentazione	Hi-PoE (PoE+ IEEE 802.3af/at), selezionabile PoE Classe 3 (13W) o Hi-PoE Classe 4 (25W)
Potenza del riscaldamento	3W (PoE Classe 3) o 7W (Hi-PoE Classe 4), attivazione a 15°C ±3°C
Antiappannamento	1W
Protezione (IP)	IP66, IP67, IP68, IP69
Temperatura di funzionamento	-20°C a +60°C (versione Hi-PoE)
Immersione massima	Fino a -40 m (pressione 4 bar)
Pressacavi	2x PG13.5 in ottone nichelato
Opzioni disponibili	Tergicristallo, lavacristallo, barriera d'aria, doppio riscaldamento (non disponibile su Hi-PoE)
Manutenzione e pulizia	Pulire con panno morbido e sapone neutro diluito in acqua; per finestra in germanio, utilizzare solo sapone neutro
Sicurezza	Installazione da personale qualificato, sezionare l'alimentazione prima dell'intervento, utilizzare cavi certificati UL/CSA sezione ≥0.14mm²
Ricambi e riparabilità	Utilizzare solo parti originali VIDEOTEC; riparazione da VIDEOTEC o sotto la sua supervisione
Certificazioni	CE, EAC, EN60950-1, EN62368-1, EN50130-4, EN61000-6-3, EN60945
Norme di test ambientale	Resistenza alla nebbia salina EN60068-2-52; prova a 70°C per 16h EN60068-2-2

Domande frequenti - NXM36 Hi-PoE Videotec

Qual è il materiale della custodia NXM36 Hi-PoE ?

La custodia è interamente realizzata in acciaio inossidabile AISI 316L passivato e elettropolito, offrendo un'eccellente resistenza alla corrosione.

Qual è l'alimentazione del NXM36 Hi-PoE ?

È alimentato tramite Hi-PoE (Power over Ethernet) ed è compatibile IEEE 802.3af/at. La potenza massima assorbita è selezionabile tramite dip-switch: 13W (PoE Classe 3) o 25W (Hi-PoE Classe 4).

Qual è la temperatura di funzionamento di questa custodia ?

Per la versione Hi-PoE, la temperatura di funzionamento è da -20°C a +60°C.

La custodia è stagna ?

Sì, possiede i gradi di protezione IP66, IP67, IP68 e IP69, e può essere immersa fino a -40 metri (pressione 4 bar).

Come pulire la finestra in vetro della custodia ?

Utilizzare un panno morbido con saponi neutri diluiti in acqua o prodotti specifici per lenti di occhiali. Evitare alcol etilico, solventi e acidi forti.

Cosa fare se il LED LD1 lampeggia 5 volte ?

Indica che la telecamera consuma in modo eccessivo. Verificare la potenza disponibile e la configurazione del dip-switch.

Posso utilizzare cavi non certificati ?

No, per ridurre i rischi di incendio, utilizzare solo cavi certificati UL Listed o CSA di sezione uguale o superiore a 0.14mm² (26AWG).

Come configurare la potenza assorbita ?

Prima di alimentare il dispositivo, regolare il dip-switch SW1: posizione POE per 13W max, posizione POE+ per 25W max (Hi-PoE).

Dove trovare gli accessori e i supporti compatibili ?

L'elenco completo è disponibile nella scheda tecnica del prodotto sul sito www.videotec.com. Consultare il manuale dell'accessorio per maggiori informazioni.

Come smaltire il prodotto a fine vita ?

Conformemente alla direttiva RAEE 2012/19/UE, non gettarlo nei rifiuti domestici. Depositarlo in un centro di raccolta appropriato o riportarlo al proprio rivenditore.

MANUALE UTENTE NXM36 Hi-PoE Videotec

Custodie per telecamere per installazioni in ambienti aggressivi

1 Informazioni sul presente manuale ....5

1.1 Convenzioni tipografiche .... 5

2 Note sul copyright e informazioni sui marchi commerciali....5

3 Norme di sicurezza ....5

4 Descrizione e designazione del prodotto....7

4.1 Etichetta di marcatura del prodotto....7
4.2 Identificazione del modello 8

5 Preparazione del prodotto per l'utilizzo....9

5.1 Disimballaggio 9
5.2 Contenuto....9
5.3 Smaltimento in sicurezza dei materiali di imballaggio....9

6 Installazione....9

6.1 Modalità d'installazione....9
6.2 Apertura della custodia....10
6.3 Installazione della telecamera 10

6.3.1 Versione 12Vdc/24Vac....10
6.3.2 Versione 120/230Vac ....11
6.3.3 Versione Hi-PoE....11

6.3.3.1 Configurazione potenza assorbita....11
6.3.3.2 Stato di funzionamento 12

6.4 Chiusura della custodia....12

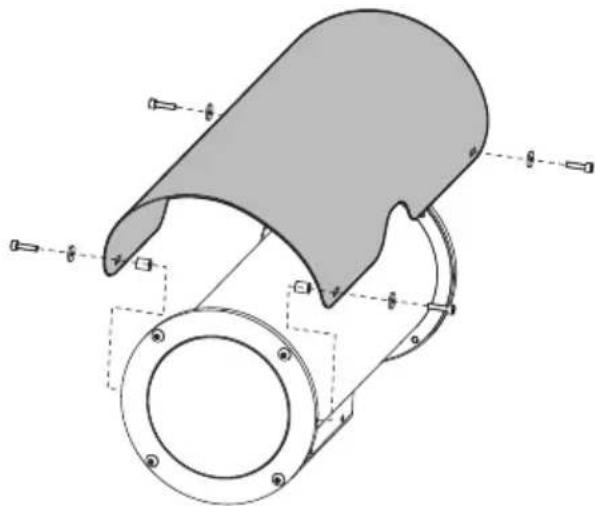

6.5 Fissaggio del tettuccio (a seconda del modello)....12

7 Accensione 13

8 Accessori e supporti ....13

9 Manutenzione....13

10 Pulizia 14

10.1 Pulizia della finestra in vetro....14
10.2 Pulizia della finestra in germanio....14

11 Informazioni sullo smaltimento e il riciclo ....14

12 Dati tecnici ....15

12.1 NXM36 15

12.1.1 Generale 15
12.1.2 Meccanica 15
12.1.3 Elettrico....15
12.1.4 Ambiente....16
12.1.5 Certificazioni .... 16
12.1.6 Certificazioni - Applicazioni marine....16

12.2 NTM36....16

12.2.1 Generale 16
12.2.2 Meccanica 16
12.2.3 Finestre per telecamera 17

12.2.4 Elettrico....17
12.2.5 Ambiente....17
12.2.6 Certificazioni 17

13 Disegni tecnici 18

1 Informazioni sul presente manuale

Prima di installare e utilizzare questo prodotto, leggere attentamente tutta la documentazione fornita. Tenere il manuale a portata di mano per consultazioni successive.

1.1 Convenzioni tipografiche

PERICOLO!

Pericolosità elevata.

Rischio di scosse elettriche. Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto, salvo diversa indicazione.

ATTENZIONE!

Pericolosità media.

L'operazione è molto importante per il corretto funzionamento del sistema. Si prega di leggere attentamente la procedura indicata e di eseguirla secondo le modalità previste.

INFO

Descrizione delle caratteristiche del sistema.

Si consiglia di leggere attentamente per comprendere le fasi successive.

2 Note sul copyright e informazioni sui marchi commerciali

I nomi di prodotto o di aziende citati sono marchi commerciali o marchi commerciali registrati appartenenti alle rispettive società.

3 Norme di sicurezza

ATTENZIONE! L'impianto elettrico al quale è collegata l'unità deve essere dotato di un interruttore di protezione bipolare automatico da 20A max. La distanza minima tra i contatti dell'interruttore di protezione deve essere di 3mm. L'interruttore deve essere provvisto di protezione contro la corrente di guasto verso terra (differenziale) e la sovracorrente (magnetotermico).

L'impianto elettrico deve essere dotato di un sezionatore di rete prontamente riconoscibile e utilizzabile in caso di necessità.

ATTENZIONE! L'installazione e la manutenzione del dispositivo devono essere eseguite solo da personale tecnico specializzato.

È possibile trasportare il dispositivo solo prestando la massima attenzione. Fermate brusche, dislivelli e impatti violenti possono causare danneggiamenti all'oggetto o ferite per l'utente.

ATTENZIONE! L'installazione è di tipo TNV-1. Non collegare a circuiti SELV.

ATTENZIONE! Per ridurre il rischio di incendio usare solamente cavi certificati UL Listed o CSA aventi sezioni maggiori o uguali a 0.14mm² (26AWG).

- Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle apparecchiature menzionate in questo manuale. Si riserva inoltre il diritto di modificarne il contenuto senza preavviso. Ogni cura è stata posta nella raccolta e nella verifica della documentazione contenuta in questo manuale. Il produttore, tuttavia, non può assumersi alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.

• L'apparecchio è destinato all'installazione in un'Area ad Accesso Limitato effettuata da personale tecnico specializzato.
• Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto.
• Non utilizzare cavi con segni di usura o invecchiamento.
• Non effettuare per nessun motivo alterazioni o collegamenti non previsti in questo manuale. L'uso di apparecchi non idonei può portare a gravi pericoli per la sicurezza del personale e dell'impianto.
• Utilizzare solo parti di ricambio originali. Pezzi di ricambio non originali potrebbero causare incendi, scariche elettriche o altri pericoli.
• Prima di procedere con l'installazione, controllare che il materiale fornito corrisponda alle specifiche richieste esaminando le etichette di marcatura.
• Questo dispositivo è stato progettato per essere fissato e collegato in maniera permanente su un edificio o su una struttura adeguata. Il dispositivo deve essere fissato e collegato in maniera permanente prima di effettuare qualsiasi operazione.
• Per i prodotti marcati UL alimentati a 24Vac, utilizzare un trasformatore UL listed Classe 2, conforme alle normative vigenti.
• In caso di alimentazione in 24Vac, deve essere predisposta un'adeguata separazione dalla linea di alimentazione AC, fornendo un isolamento doppio o rinforzato tra la linea di alimentazione principale e il circuito secondario.
• Il terminale di terra disponibile nel prodotto deve essere collegato permanentemente alla terra.

• Collegare il dispositivo ad una sorgente d'alimentazione corrispondente a quella indicata nell'etichetta di marcatura. Prima di procedere con l'installazione verificare che la linea elettrica sia opportunamente sezionata. La tensione di alimentazione non deve eccedere i limiti (±10%).

• Per essere conforme ai requisiti della normativa sugli abbassamenti e le brevi interruzioni della tensione di alimentazione, utilizzare un adeguato gruppo di continuità (UPS) per alimentare l'unità.

• Il collegamento alla terra di sicurezza va eseguito secondo le disposizioni di installazione locali.
• Se il dispositivo deve essere rimosso dall'impianto, scollegare sempre per ultimo il cavo di terra.
• Porre particolare attenzione alle distanze di isolamento tra la linea di alimentazione e tutti gli altri cavi compresi i dispositivi di protezione conto i fulmini.
• Non utilizzare l'apparecchio in presenza di sostanze infiammabili.
• Non permettere l'uso dell'apparecchio a bambini o personale non autorizzato.
• L'apparecchio si considera disattivato soltanto quando l'alimentazione è disinserita e i cavi di collegamento con altri dispositivi sono stati rimossi.
• La manutenzione del dispositivo deve essere eseguita solo da personale qualificato. Durante le operazioni di manutenzione l'operatore è esposto al rischio di folgorazione o ad altri pericoli.
• Utilizzare solo gli accessori indicati dal costruttore. Qualsiasi intervento non espressamente approvato dal costruttore fa decadere la garanzia.
• Adottare le dovute precauzioni per evitare di danneggiare l'apparecchiatura con scariche elettrostatiche.
• L'unità è stata realizzata per essere collegata con cavo tripolare. Seguire le indicazioni per un corretto collegamento del circuito di terra descritte nel presente manuale.
• Maneggiare con cura l'unità, forti sollecitazioni meccaniche potrebbero danneggiarla.

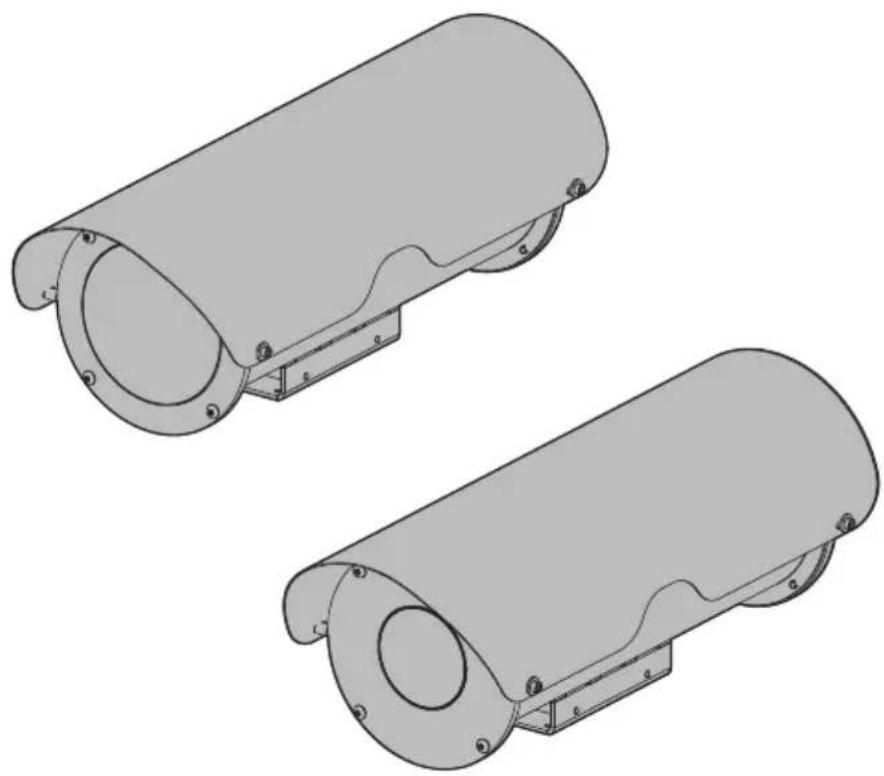

4 Descrizione e designazione del prodotto

La custodia NXM36 è stata progettata per installazioni in ambienti altamente corrosivi quali industriali chimici, petrolchimici, marini, navali e piattaforme offshore; interamente realizzata in acciaio AISI 316L passivato ed elettrolucidato per la massima protezione contro il deterioramento.

Le opzioni tergicristallo e pompa lavavetro assicurano una costante pulizia della finestra in vetro. Allo scopo di impedire il deposito di polvere, la custodia può essere dotata di una flangia predisposta per creare una barriera d'aria davanti al vetro. L'aria, solitamente prelevata da un compressore, può essere pulita usando il gruppo filtri opzionale.

Per gli ambienti particolarmente freddi fino a -40°C la gamma include una versione con doppio riscaldamento (non disponibile su tutti i modelli).

4.1 Etichetta di marcatura del prodotto

Prima di procedere con l'installazione controllare che il materiale fornito corrisponda alle specifiche richieste, esaminando le etichette di marcatura.

Sul prodotto è applicata una etichetta conforme alla marcatura CE.

L'etichetta riporta:

• Codice di identificazione del modello.
- Tensione di alimentazione (Volt).
- Frequenza (Hertz).
• Corrente assorbita (Ampere).
- Grado di protezione (IP).
- Numero di serie.

4.2 Identificazione del modello

NXM36 - IDENTIFICAZIONE MODELLO

Codice Tettuccio Riscaldamento		120Vac/230Vac	Riscaldamento 12Vdc/24Vac	Doppio riscalda-mento 120Vac/2 30Vac	Alimentazione Hi-PoE
NXM36D0000 - - - - -
NXM36K0000	√	- - - -
NXM36D1000 -		√	- - -
NXM36K1000	√	√	- - -
NXM36K1050	√	-	-	√	-
NXM36K2000	√	-	√	-	-
NXM36D2700 - - - -					√
NXM36K2700	√	- - -			√

Tab. 1.

NTM36 - IDENTIFICAZIONE MODELLO
Codice Tettuccio Riscalda	mento 120Vac	/230Vac	Riscaldamento 12Vdc /24Vac	Alimentazione Hi-PoE
NTM36K1000	√	√	-	-
NTM36K2000	√	-	√	-

Tab. 2.

5 Preparazione del prodotto per l'utilizzo

Qualsiasi intervento non espressamente approvato dal costruttore fa decadere la garanzia.

5.1 Disimballaggio

Alla consegna del prodotto verificare che l'imballo sia integro e non presenti segni evidenti di cadute o abrasioni.

In caso di danni evidenti all'imballo contattare immediatamente il fornitore.

In caso di restituzione del prodotto malfunzionante è consigliato l'utilizzo dell'imballaggio originale per il trasporto.

Conservare l'imballo qualora fosse necessario inviare il prodotto in riparazione.

5.2 Contenuto

Controllare che il contenuto sia corrispondente alla lista del materiale sotto elencato:

• Custodia
• Dotazione per custodia
• Chiave esagonale
• Distanziali
  • Viteria
• Manuale di istruzioni
  • Cavo ethernet (a seconda del modello)

5.3 Smaltimento in sicurezza dei materiali di imballaggio

I materiali d'imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.

6 Installazione

Non effettuare per nessun motivo alterazioni o collegamenti non previsti in questo manuale. Il mancato rispetto delle indicazioni fornite nel manuale in merito ai collegamenti può portare a gravi pericoli per la sicurezza del personale e dell'impianto.

Conservare lo schema di collegamento per eventuali consultazioni successive.

6.1 Modalità d'installazione

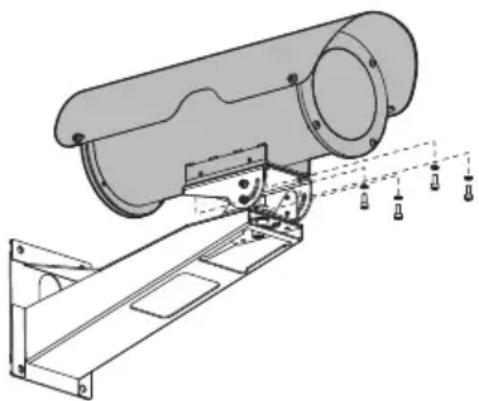

Il prodotto può essere installato in diversi modi utilizzando i supporti e i diversi adattatori disponibili, soddisfando ogni esigenza d'installazione.

Prima della chiusura, assicurarsi di aver orientato correttamente la slitta interna della custodia in funzione del tipo di installazione.

Fig. 1 Installazione su staffa.

6.2 Apertura della custodia

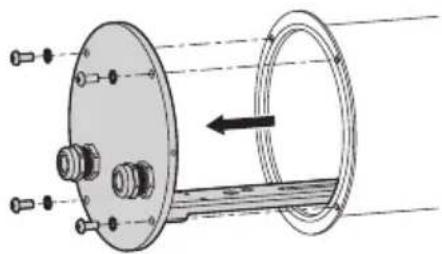

Svitare le viti (01) poste sulla flangia posteriore (02) utilizzando la chiave esagonale (03) in dotazione.

020301

Fig. 2

Sfilare il fondo della custodia prestando attenzione che la guarnizione rimanga in sede.

6.3 Installazione della telecamera

Eseguire le connessioni elettriche in assenza di alimentazione e con dispositivo di sezionamento aperto.

All'atto dell'installazione controllare che le caratteristiche di alimentazione fornite dall'impianto corrispondano a quelle richieste dal dispositivo.

Non alimentare il prodotto mediante auto trasformatori.

Verificare che la sorgente e il cavo di alimentazione siano adeguatamente dimensionati.

Sezione nominale dei cavi utilizzabili: consultare i dati tecnici presenti nel relativo capitolo (12 Dati tecnici, pagina 15).

I cavi di alimentazione dovranno essere dimensionati in base al rapporto tra la corrente di alimentazione e la distanza da coprire.

Aprire la custodia come descritto nel relativo capitolo (6.2 Apertura della custodia, pagina 10).

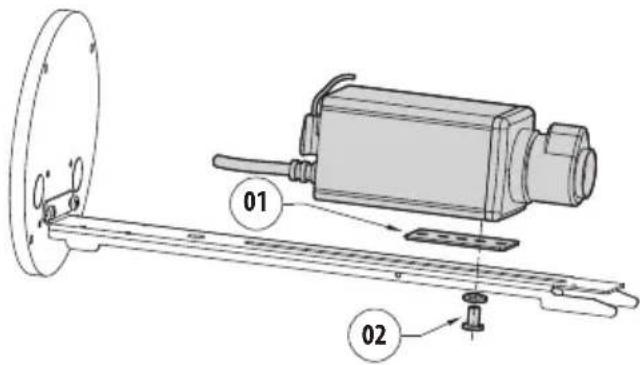

Montare la telecamera sulla slitta utilizzando il distanziale isolante (01), la vite da 1/4" e la rondella (02) in dotazione. Se necessario utilizzare i distanziali per posizionare nel modo corretto telecamera ed ottica.

Inserire i cavi attraverso i pressacavi ed eseguire le connessioni elettriche necessarie. Assicurarsi che i pressacavi siano fissati saldamente.

6.3.1 Versione 12Vdc/24Vac

Sezione nominale dei cavi utilizzabili: da 0.2mm² (24AWG) fino a 2.5mm² (13AWG).

Il circuito risulterà connesso tramite i morsetti indicati nel caso di tensione di alimentazione del riscaldamento di 12Vdc/24Vac.

IN 12Vdc/24Vac 24-12V IN OUT HEATER 24-12V 24-12V

Heater OUT 12Vdc/24VacOUT 12Vd
Fig. 5

6.3.2 Versione 120/230Vac

Sezione nominale dei cavi utilizzabili: da 0.2mm² (24AWG) fino a 2.5mm² (13AWG).

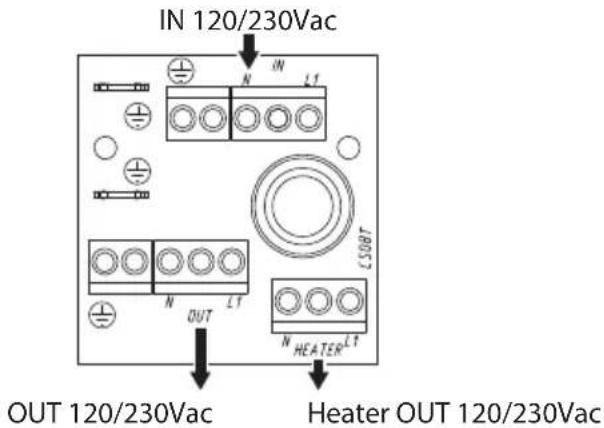

Il circuito risulterà connesso tramite i morsetti indicati nel caso di tensione di alimentazione del riscaldamento di 120/230Vac.

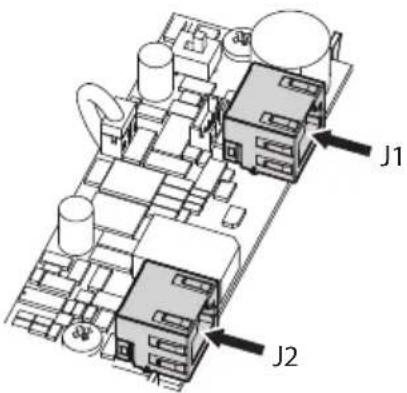

Collegare il cavo PoE proveniente dal Power Injector al connettore J1.

Collegare la telecamera al connettore J2.

J1 J2

Fig. 7

6.3.3.1 Configurazione potenza assorbita

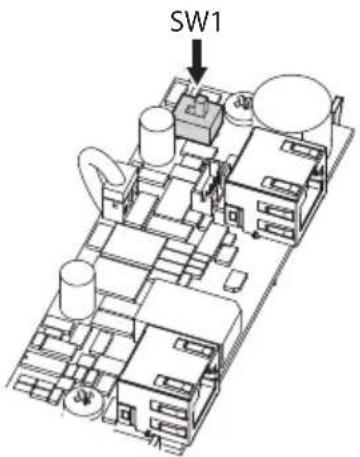

Prima di alimentare il dispositivo è necessario impostare la potenza massima assorbita dalla custodia agendo sul dip-switch SW1.

SW1

Fig. 8

CONFIGURAZIONE POTENZA ASSORBITA
SW1 Potenza massima
POE PoE, classe 3 (13W max)
POE+ Hi-PoE, classe 4 (25W max)

Tab. 3

6.3.3.2 Stato di funzionamento

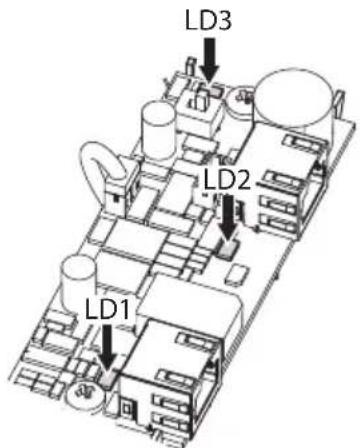

I LED illustrati in figura permettono in qualsiasi momento di verificare lo stato di funzionamento del prodotto.

LD3 LD2 LD1

Fig. 9

Fare riferimento alla tabella per identificare lo stato di funzionamento.

STATO DI FUNZIONAMENTO
LED Stato LED	Stato Apparato
LD1 (Telecamera)	Spento La telecamera non è connessa
	Acceso La telecamera è alimentata in modo corretto
	1 lampeggio La telecamera ha una resistenza di identificazione bassa
	2 lampeggi La telecamera ha una resistenza di identificazione alta
	5 lampeggi La telecamera ha un consumo eccessivo
	9 lampeggi La telecamera richiede più potenza di quella disponibile
LD2 (Alimentazione)	Spento Il dispositivo non è alimentato
	Acceso Il dispositivo è alimentato correttamente
LD3 (Riscaldamento)	Spento Il riscal damento è inattivo
	Acceso Il riscal damento è attivo

Tab. 4

6.4 Chiusura della custodia

Prima di richiudere la custodia reinserire il fondo orientando la slitta in funzione del tipo di installazione, in modo che la telecamera risulti posizionata correttamente (6.1 Modalità d'installazione, pagina 9).

Prestare attenzione a non danneggiare la guarnizione di tenuta.

Assicurarsi che la guarnizione sia correttamente inserita nella propria sede.

Prestare attenzione durante il fissaggio. Coppia di serraggio: 2.1Nm.

6.5 Fissaggio del tettuccio (a seconda del modello)

Interporre fra il tettuccio e le flange della custodia i distanziali cilindrici in dotazione. Fissare quindi il tettuccio sulla custodia con le viti e rondelle in dotazione, in corrispondenza dei distanziali.

Assicurarsi che l'unità e gli altri componenti dell'impianto siano chiusi in modo idoneo a impedire il contatto con parti sotto tensione.

Accertarsi che tutte le parti siano fissate in maniera solida ed affidabile.

Collegare l'alimentazione elettrica per accendere l'unità.

Scollegare l'alimentazione elettrica per spegnere l'unità.

8 Accessori e supporti

La lista completa degli accessori e supporti è disponibile nella scheda tecnica del prodotto presente nel sito web: www.videotec.com.

Per ulteriori dettagli sulla configurazione e l'utilizzo fare riferimento al manuale del relativo accessorio o supporto.

9 Manutenzione

Prima di effettuare interventi tecnici sull'apparecchio togliere l'alimentazione elettrica.

ATTENZIONE! L'installazione e la manutenzione del dispositivo devono essere eseguite solo da personale tecnico specializzato.

Il costruttore declina ogni responsabilità per eventuali danni, su tutte le apparecchiature menzionate in questo manuale, derivanti da manomissione, utilizzo di ricambi non originali, installazione, manutenzione e riparazione eseguiti da personale non qualificato.

In caso di danneggiamento la sostituzione o riparazione delle parti interessate deve essere eseguita da VIDEOTEC o sotto la sua supervisione.

Come indicato, qualsiasi sostituzione di ricambi, deve essere eseguita utilizzando solamente ricambi originali VIDEOTEC, seguendo scrupolosamente le istruzioni di manutenzione allegate ad ogni kit di ricambio.

Si consiglia, per qualunque intervento di manutenzione, di riportare in laboratorio il prodotto per effettuare le operazioni necessarie.

10 Pulizia

La frequenza degli interventi dipende dalla tipologia dell'ambiente in cui è utilizzato il prodotto.

10.1 Pulizia della finestra in vetro

Evitare alcool etilico, solventi, idrocarburi idrogenati, acidi forti e alcali. L'utilizzo di detti prodotti danneggia in modo irreparabile la superficie trattata.

Si consiglia di utilizzare un panno morbido con sapone neutro diluito con acqua o prodotti specifici per la pulizia delle lenti degli occhiali.

10.2 Pulizia della finestra in germanio

Pulire la finestra prestando attenzione a non graffiare o rigare la superficie esterna trattata con carbon coating. Danneggiando tale rivestimento c'è il rischio di compromettere la trasparenza all'infrarosso della superficie.

La pulizia deve essere effettuata con sapone neutro diluito con acqua.

11 Informazioni sullo smaltimento e il riciclo

La Direttiva Europea 2012/19/UE sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) prevede che questi apparecchi non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani, ma che vengano raccolti separatamente per ottimizzare il flusso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e per l'ambiente dovuti alla presenza di sostanze potenzialmente pericolose.

Il simbolo del bidone barrato è riportato su tutti i prodotti per ricordarlo.

I rifiuti possono essere conferiti agli appositi centri di raccolta, oppure, possono essere consegnati gratuitamente al distributore dove è stata acquistata l'apparecchiatura all'atto di acquisto di una nuova equivalente o senza obbligo di un acquisto nuovo per le apparecchiature di dimensioni minori di 25cm.

Per ulteriori informazioni sulla corretta dismissione di questi apparecchi ci si può rivolgere al servizio pubblico preposto.

12 Dati tecnici

12.1 NXM36

12.1.1 Generale

Custodia costruita in acciaio inox brillantato (acciaio legato austenitico inossidabile resistente alla corrosione e al calore):

• AISI 316L
• UNI 6900-71: X 2 Cr Ni Mo 17 12 2
• DIN 17006: X 2 Cr Ni Mo 17 13 2
- N° werkstoff: 1.4404
• AFNOR: Z2 CND 17-12
• BSI: 316S11

La viteria impiegata è realizzata in acciaio legato austenitico inossidabile resistente alla corrosione e al calore:

• ISO: 7380
• AISI: 316
- Qualità ISO: A4
- Classe di resistenza ISO: da 50 a 70

12.1.2 Meccanica

Dimensioni indicative utili interne:

• Versioni standard (WxH): 88x86mm
• Versioni con doppio riscaldamento (WxH): 55x86mm
• Versioni Hi-PoE (WxH): 88x86mm (in prossimità del vetro: 88x75mm)

Lunghezza utile interna:

• Versioni standard: 334mm
- Versioni con riscaldamento e/o alimentatore: 245mm
• Versioni Hi-PoE: 210mm

Dimensioni esterne (∅xL): 154x358mm

Pressacavi: 2xPG13.5 (ottone nichelato per le connessioni esterne)

Spessore della flangia: 6mm (anteriore/posteriore)

Guarnizioni: O-ring a tenuta elevata

Finestra della custodia

• Materiale: Vetro temprato extrachiaro
• Diametro utile : 97mm
- Spessore: 4mm

Peso unitario: 5kg

12.1.3 Elettrico

Versione standard

Tensione di alimentazione/Corrente assorbita (versione con riscaldamento, Ton 15°C±3°C, Toff 22°C±3°C):

• 12Vdc, 1.6A max
  • 24Vac, 0.85A max, 50/60Hz
  • 120Vac, 0.35A max, 50/60Hz
  • 230Vac, 0.18A max, 50/60Hz

Versione con doppio riscaldamento

Tensione di alimentazione/Corrente assorbita (versione con doppio riscaldamento, Ton 15°C±3°C, Toff 22°C±3°C):

• 120Vac, 0.7A max, 50/60Hz
• 230Vac, 0.35A max, 50/60Hz

Versione con Hi-PoE

Potenza assorbita in ingresso/Potenza disponibile per telecamera (selezionabile da dip-switch)

• Ingresso PoE Classe 3 (13W): Telecamera PoE Classe 2 (7W)
• Ingresso Hi-PoE Classe 4 (25W): Telecamera PoE Classe 3 (13W)

Linea dati: 10/100Base-T

Riscaldamento

• Ingresso PoE Classe 3: 3W, Ton 15°C±3°C, Toff 22°C±3°C
• Ingresso Hi-PoE Classe 4: 7W, Ton 15°C±3°C, Toff 22°C±3°C

Disappannamento: 1W

- Compatible con IEEE 802.3af, IEEE 802.3at/PoE Plus

12.1.4 Ambiente

Installazione per interni ed esterni

Sommersione: fino a -40m (pressione: 4bar)

Temperatura di esercizio (versione standard, con riscaldamento): da -20°C fino a +60°C

Temperatura di esercizio (con doppio riscaldamento): da -40°C fino a +60°C

Temperatura di esercizio (versione Hi-PoE): da -20°C fino a +60°C

Umidità relativa: da 5% fino a 95%

12.1.5 Certificazioni

Sicurezza elettrica (CE): EN60950-1, EN62368-1

Compatibilità elettromagnetica (CE): EN50130-4, EN61000-6-3

Grado di protezione IP (EN60529): IP66, IP67, IP68, IP69

Certificazione EAC

12.1.6 Certificazioni - Applicazioni marine

Certificazione Lloyd's Register Marine Type Approval:

- Test Specification Number 1 (ENV1, ENV2, ENV3, ENV5)

Compatibilità elettromagnetica: EN60945

Resistenza alla nebbia salina: EN60068-2-52

Provato a 70°C per 16 ore in accordo con EN60068-2-2

12.2 NTM36

12.2.1 Generale

Custodia costruita in acciaio inox brillantato (acciaio legato austenitico inossidabile resistente alla corrosione e al calore):

• AISI 316L
• UNI 6900-71: X 2 Cr Ni Mo 17 12 2
• DIN 17006: X 2 Cr Ni Mo 17 13 2
• N° werkstoff: 1.4404
• AFNOR: Z2 CND 17-12
• BSI: 316S11

La viteria impiegata è realizzata in acciaio legato austenitico inossidabile resistente alla corrosione e al calore:

• ISO: 7380
• AISI: 316
- Qualità ISO: A4
- Classe di resistenza ISO: da 50 a 70

12.2.2 Meccanica

Dimensioni indicative utili interne:

- Versioni standard (WxH): 88x86mm

Lunghezza utile interna:

• Versioni standard: 334mm
• Versioni con riscaldamento e/o alimentatore: 245mm

Dimensioni esterne (∅xL): 154x358mm

Pressacavi: 2xPG13.5 (ottone nichelato per le connessioni esterne)

Spessore della flangia: 6mm (anteriore/posteriore)

Guarnizioni: O-ring a tenuta elevata

Peso unitario: 6kg

12.2.3 Finestre per telecamera

Finestra in germanio:

• Diametro utile: 55mm
- Spessore: 2mm
- Trattamento esterno: antigraffio (Hard Carbon Coating- DLC), antiriflesso
- Trattamento interno: antiriflesso
- Range spettrale: da 7.5μm fino a 14μm
- Trasmittanza media (da 7.5μm fino a 11.5μm): 90%
- Trasmittanza media (da 11.5μm fino a 14μm): 77%

12.2.4 Elettrico

Tensione di alimentazione/Corrente assorbita (versione con riscaldamento, Ton 15°C±3°C, Toff 22°C±3°C):

• 12Vdc, 1.6A max
  • 24Vac, 0.85A max, 50/60Hz
  • 120Vac, 0.35A max, 50/60Hz
  • 230Vac, 0.18A max, 50/60Hz

12.2.5 Ambiente

Installazione per interni ed esterni

Sommersione: fino a -40m (pressione: 4bar)

Temperatura di esercizio (versione standard, con riscaldamento): da -20°C fino a +60°C

Umidità relativa: da 5% fino a 95%

12.2.6 Certificazioni

Sicurezza elettrica (CE): EN60950-1, EN62368-1

Compatibilità elettromagnetica (CE): EN50130-4, EN61000-6-3

Grado di protezione IP (EN60529): IP66, IP67, IP68, IP69

Certificazione EAC

13 Disegni tecnici

Le misure indicate sono espresse in millimetri.

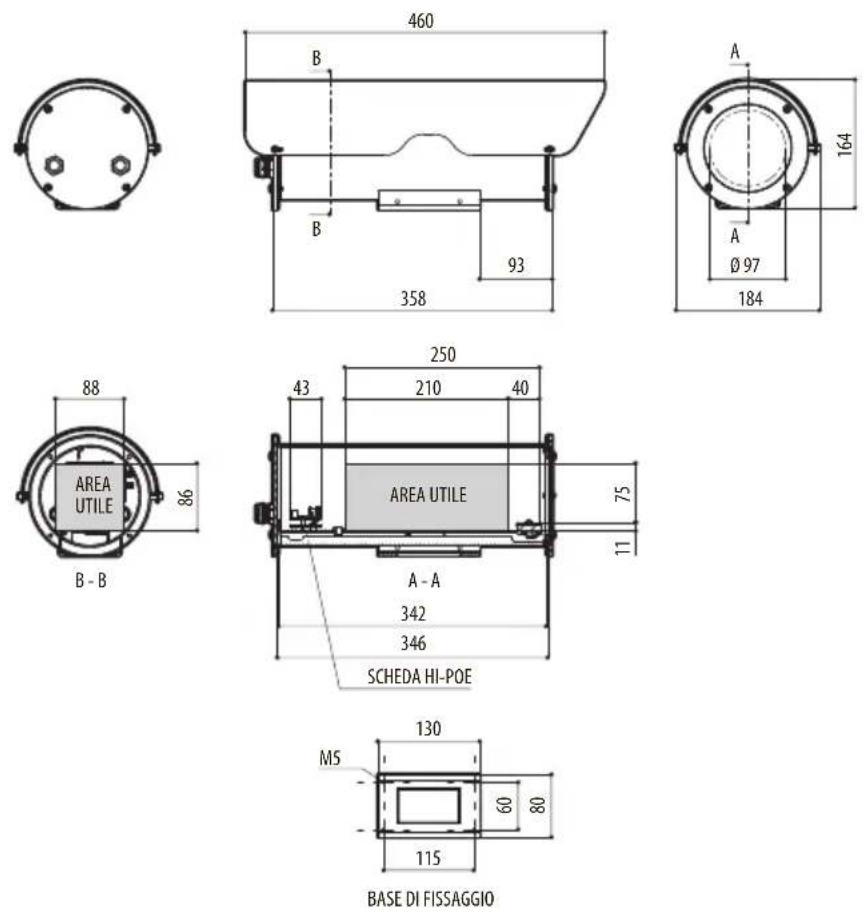

Fig. 11 NXM36.

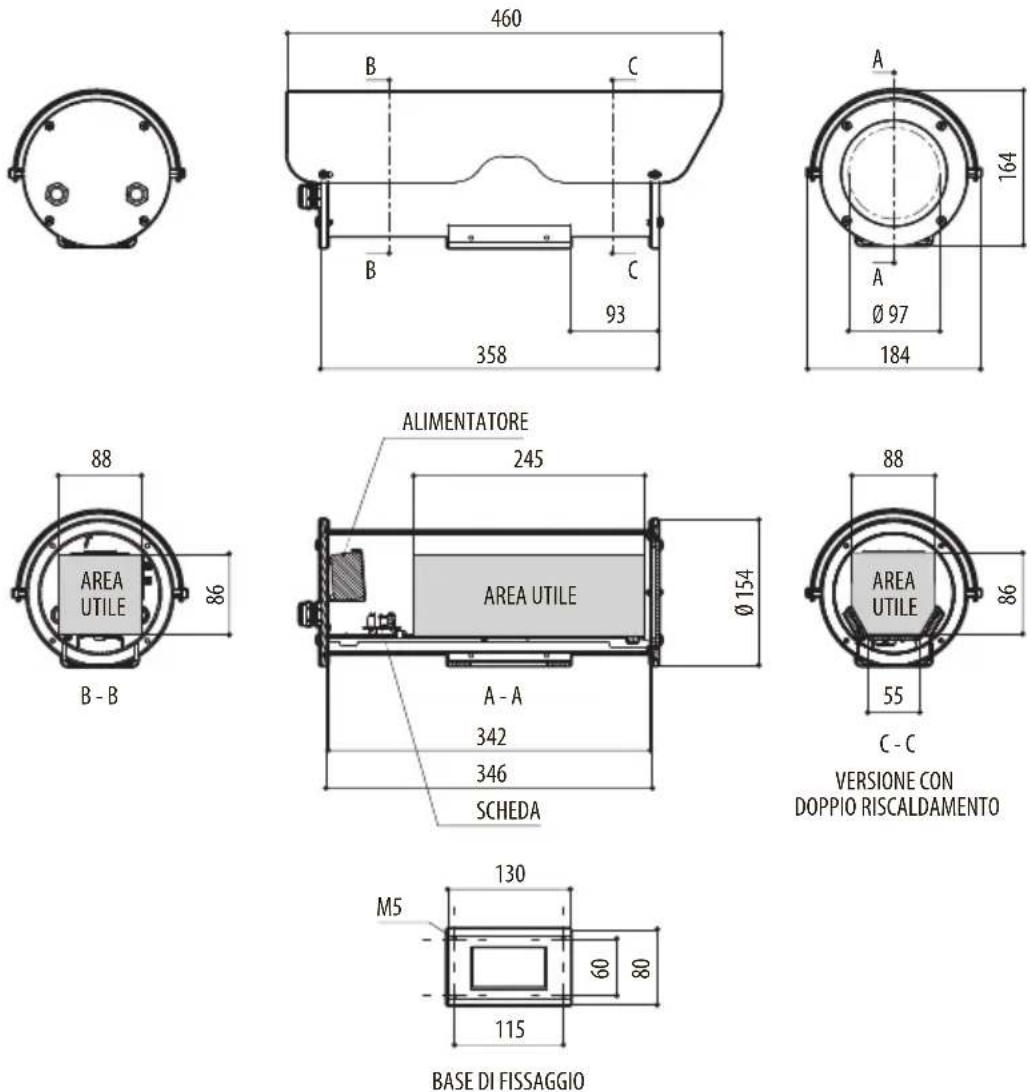

Fig. 12 NXM36 Hi-PoE.

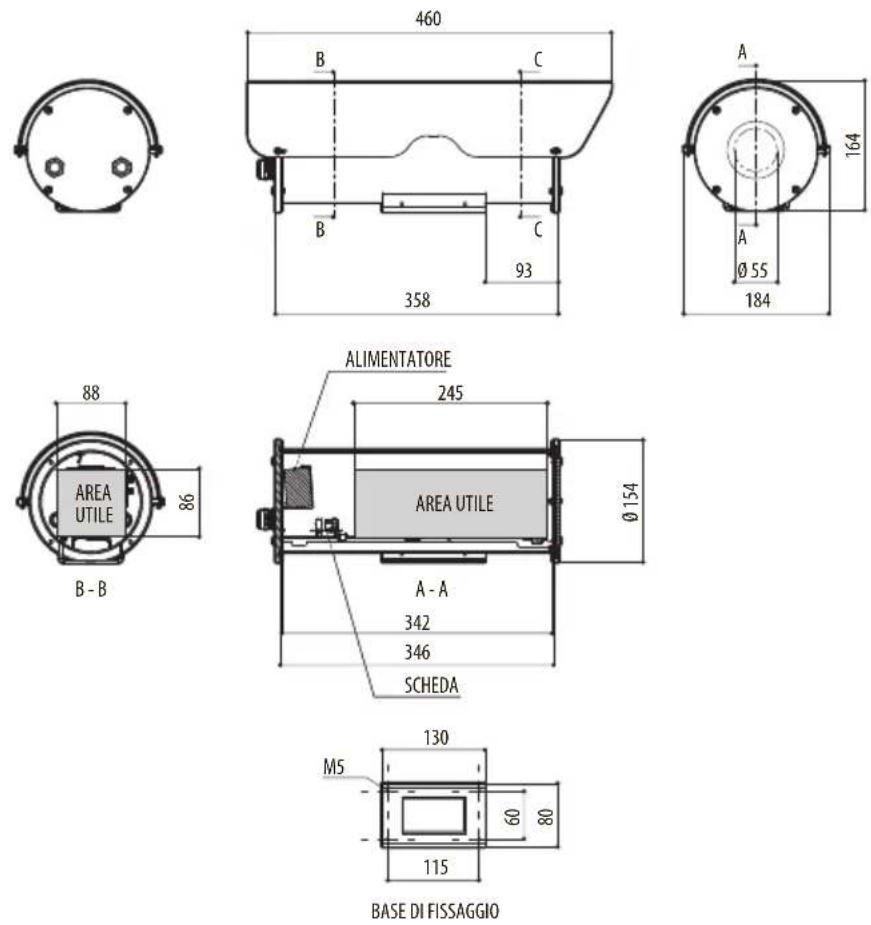

Fig. 13 NTM36.
