MANUALE UTENTE LS-66 LENCO

Istruzioni per la sicurezza

ATTENZIONE:

L'utilizzo di controlli o regolazioni o l'esecuzione di procedure diverse da quelle specificate può causare l'esposizione a radiazioni pericolose.

PRECAUZIONI PRIMA DELL'USO

CONSERVARE QUESTE ISTRUZIONI:

1. Non coprire o bloccare le aperture di ventilazione. Quando si posiziona il dispositivo su uno scaffale, lasciare uno spazio libero di 5 cm attorno all'intero dispositivo.
2. Installare secondo quanto riportato nel manuale utente fornito.
3. Tenere il dispositivo lontano da sorgenti di calore come radiatori, termosifoni, stufe, candele e altri prodotti che generano calore o fiamme libere. Il dispositivo può essere utilizzato solo in climi miti. Evitare ambienti estremamente freddi o caldi. Temperatura di funzionamento tra 0° e 35° C.
4. Evitare l'uso del dispositivo in presenza di forti campi magnetici.
5. Le scariche elettrostatiche possono interferire con il normale utilizzo di questo dispositivo. In tal caso, è sufficiente ripristinare e riavviare il dispositivo seguendo il manuale di istruzioni. Durante la trasmissione di file, maneggiarlo con cura e operare in un ambiente privo di elettricità statica.
6. Avvertenza! Non inserire mai oggetti nel prodotto attraverso le prese d'aria o le aperture. All'interno del prodotto sono presenti tensioni elevate e l'inserimento di un oggetto può provocare scariche elettriche e/o cortocircuiti. Per lo stesso motivo, non versare acqua o liquidi sul prodotto.
7. Non utilizzare in ambienti umidi o bagnati, come bagni, cucine con vapore o piscine.
8. Non esporre il dispositivo a schizzi o gocciolamenti di liquidi; non appoggiare sopra o accanto al dispositivo oggetti contenenti liquidi, ad esempio vasi.
9. Non utilizzare questo dispositivo in caso di condensa. Quando l'unità viene utilizzata in un ambiente caldo e umido, al suo interno possono formarsi goccioline d'acqua o condensa e l'unità potrebbe non funzionare correttamente; lasciare l'unità spenta per 1 o 2 ore prima di accenderla, in quanto deve essere asciutta prima di collegarla all'alimentazione.
10. Sebbene questo dispositivo sia fabbricato con la massima cura e controllato più volte prima di lasciare la fabbrica, è comunque possibile che si verifichino problemi come per qualsiasi altra apparecchiatura elettrica. Se si notano fumo, eccessivo accumulo di calore o altri fenomeni imprevisti, scollegare immediatamente la spina dalla presa di alimentazione principale.
11. Questo dispositivo deve funzionare con una fonte di alimentazione corrispondente ai valori indicati sull'etichetta delle specifiche. Se non si è sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale.
12. Tenere lontano dagli animali domestici. Ad alcuni animali piace mordere i cavi di alimentazione.
13. Per pulire il dispositivo, utilizzare un panno morbido e asciutto. Non usare solventi o liquidi a base di benzina. Per rimuovere le macchie persistenti, è possibile utilizzare un panno umido con detergente diluito.
14. Il fornitore non è responsabile per danni o perdita di dati causati da malfunzionamento, uso improprio, modifica del dispositivo o sostituzione della batteria.
15. Non interrompere la connessione quando il dispositivo sta formattando o trasferendo file. In caso contrario, vi è il rischio di corruzione o perdita dei dati.
16. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere collegata direttamente all'unità. Non utilizzare una prolunga USB perché può causare interferenze con conseguenti perdite di dati.
17. L'etichetta di classificazione è situata sul pannello inferiore o posteriore del dispositivo.

18. Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con disabilità fisiche, sensoriali o mentali, o mancanti di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi è responsabile per la loro sicurezza.

19. Questo prodotto è destinato esclusivamente a un uso non professionale e non può essere utilizzato per scopi commerciali o industriali.

20. Assicurarsi che l'unità sia collocata in una posizione stabile. I danni causati dall'uso di questo prodotto collocato in una posizione instabile, eventuali vibrazioni o urti o la mancata osservanza di qualsiasi altro avvertimento o precauzione riportati in questo manuale dell'utente non saranno coperti da garanzia.
21. Non rimuovere mai l'involucro esterno del dispositivo.
22. Non posizionare mai il dispositivo su altre apparecchiature elettriche.
23. Non permettere ai bambini di accedere ai sacchetti di plastica.
24. Utilizzare solo gli accessori specificati dal produttore.
25. Rivolgersi a personale qualificato per l'assistenza. L'intervento del servizio assistenza è necessario se il dispositivo è stato danneggiato in qualunque modo, ad esempio al cavo di alimentazione o alla spina, se sono stati versati dei liquidi o se sono caduti oggetti sul dispositivo, se il dispositivo è stato esposto alla pioggia o all'umidità, o se non funziona normalmente o è caduto.
26. L'esposizione prolungata ai suoni ad alto volume dei lettori musicali può causare una perdita temporanea o permanente dell'udito.
27. Se il prodotto viene consegnato con cavo di alimentazione o adattatore di alimentazione CA:

(1) In caso di problemi, scollegare il cavo di alimentazione CA e rivolgersi a personale qualificato per l'assistenza.
(2) Per disattivare completamente l'alimentazione, la presa di rete dell'apparecchio deve essere scollegata dalla rete elettrica: il dispositivo di sezionamento è la stessa presa di alimentazione dell'apparecchio.
(3) Non calpestare o schiacciare l'alimentatore. Fare molta attenzione, in particolare vicino alle prese e al punto di uscita del cavo. Non posizionare oggetti pesanti sull'alimentatore, in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori dalla portata dei bambini. Giocando con il cavo di alimentazione possono infortunarsi seriamente.
(4) Scollegare il dispositivo durante i temporali o quando non viene utilizzato per un lungo periodo.
(5) La presa di corrente deve essere installata vicino all'apparecchio e deve essere facilmente accessibile.
(6) Non sovraccaricare le prese CA, né le prolunghe. Il sovraccarico può causare incendi o scariche elettriche.
(7) I dispositivi con struttura di classe 1 devono essere collegati a una presa di rete con collegamento a terra di protezione.
(8) I dispositivi di classe 2 non richiedono una connessione a terra.
(9) Tenere sempre la spina quando la si estrae dalla presa di rete. Non tirare il cavo di alimentazione. Ciò può causare un cortocircuito.
(10) Non utilizzare un cavo o una presa di alimentazione danneggiati o una presa non fissata correttamente. Ciò può generare incendi o scariche elettriche.

1. Dopo l'apertura del coperchio, fare attenzione a non toccarlo, in quanto il coperchio potrebbe cadere e schiacciarvi le dita o le mani. Inoltre, non aprire troppo il coperchio per evitare che si danneggi.

2. L'apparecchio deve essere tenuto lontano dalla portata dei bambini, per evitare di danneggiare gli aghi e il rischio di ferite da taglio e lesioni alle mani causate dalla caduta del coperchio.

30. INSTALLAZIONE

(1) Disimballare tutte le parti e rimuovere il materiale protettivo.
(2) Non collegare l'unità alla rete elettrica prima di avere controllato la tensione di rete e prima che siano stati effettuati tutti gli altri collegamenti.

AVVERTENZA:

Per prevenire possibili danni all'udito, evitare di ascoltare il giradischi ad un volume alto per periodi di tempo prolungati.

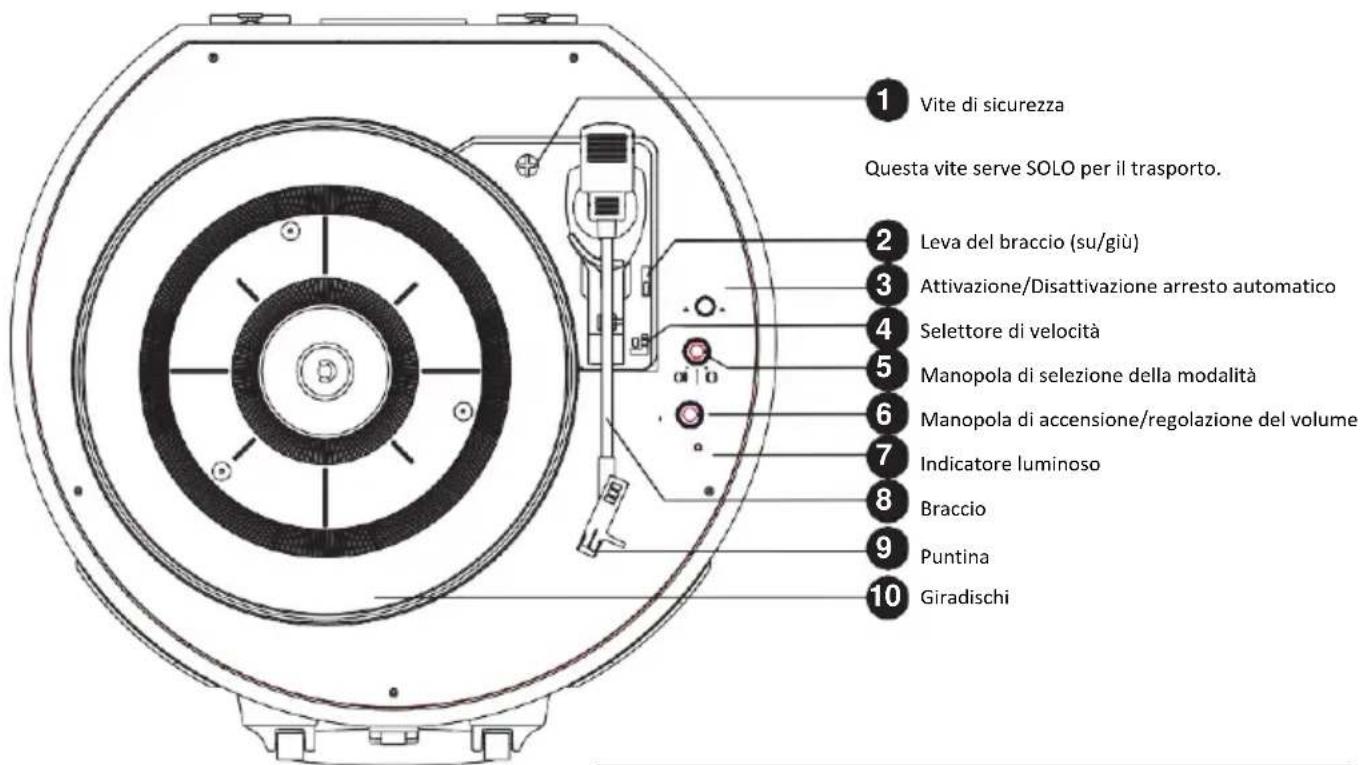

Panoramica del prodotto

1 Vite di sicurezza Questa vite serve SOLO per il trasporto. 2 Leva del braccio (su/giù) 3 Attivazione/Disattivazione arresto automatico 4 Selettore di velocità 5 Manopola di selezione della modalità 6 Manopola di accensione/regolazione del volume 7 Indicatore luminoso 8 Braccio 9 Puntina 10 Giradischi

Indicatore luminoso
Colore	Modalità/Stato
Luce rossa fissa	Modalità Phono:
Lampeggiante rosso	Modalità uscita Bluetooth [IMAGE]
Lampeggiante blu	Stato di associazione Bluetooth [IMAGE]
Luce blu fissa	Modalità Bluetooth/riproduzione

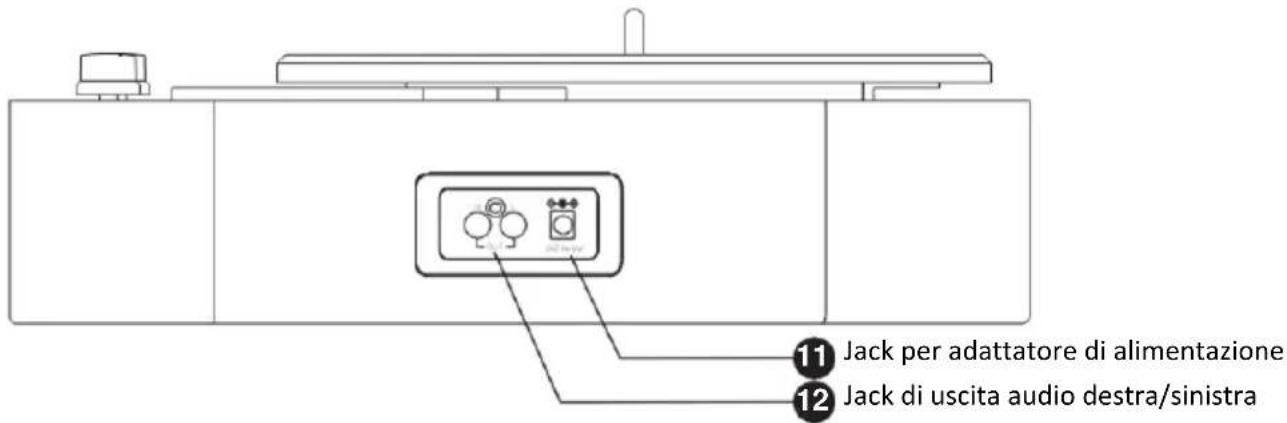

11 Jack per adattatore di alimentazione 12 Jack di uscita audio destra/sinistra

Operazione di installazione

1. Rimuovere i materiali di imballaggio dall'unità.
2. Rimuovere la copertura protettiva trasparente dell'ago tirandola delicatamente verso la parte anteriore dell'unità.

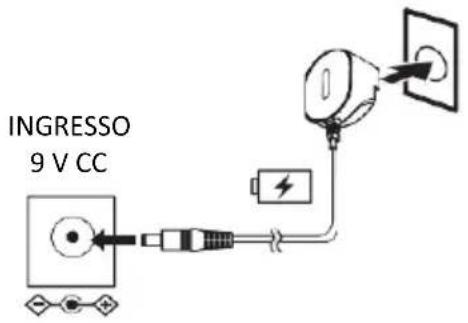

3. Collegare l'adattatore di alimentazione alla presa jack di ingresso CC sul pannello posteriore.

NOTA:

Il prodotto deve essere utilizzato solo con il tipo di fonte di alimentazione indicato sull'etichetta di marcatura.

INGRESSO 9 V CC

Installare la spina dell'adattatore di alimentazione

Selezionare e installare la spina dell'adattatore di alimentazione corrispondente in base al tipo di spina a muro: Spina britannica o spina europea.

Base dell'adattatoreSpina britannicaSpina europea	1Allineare laspina britannicacon labasedell'adattatore e spingere verso l'alto.	2Quando si spinge laspinaverso l'alto nella base, si sentirà un “CLIC”.	3Premere ilbloccodellaspinae spingere laspinaverso il basso.

Funzionamento dei pulsanti

PREPARAZIONE

1. Collegare l'adattatore di alimentazione alla presa jack di ingresso CC sul pannello posteriore.
2. Ruotare la vite di sicurezza in senso orario con una moneta o un cacciavite.
3. Rimuovere la protezione dell'ago.
4. Liberare il braccio.

ACCENSIONE/SPEGNIMENTO

Per accendere o spegnere l'unità, ruotare la MANOPOLA DI ACCENSIONE/SPEGNIMENTO.

SELEZIONE DELLA MODALITÀ

Ruotare la MANOPOLA DI SELEZIONE DELLA MODALITÀ per selezionare una delle seguenti modalità di riproduzione:

uscita Bluetooth, Phono, Bluetooth.

CONTROLLO DEL VOLUME

Ruotare la MANOPOLA DEL VOLUME per regolare il volume.

LEVA DEL BRACCIO (SU/GIÙ)

Usare la leva del braccio per sollevare o abbassare temporaneamente il braccio.

VELOCITÀ

Selezionare la VELOCITÀ di riproduzione. Utilizzare l'adattatore 45 giri per adattarlo al disco a 45 giri.

AVVIO/ARRESTO

Alzare la leva del braccio per sollevare il braccio dal supporto. Spostare gentilmente il braccio sul bordo del disco e il giradischi inizierà a girare. Alzare il braccio per arrestare la riproduzione e riportare manualmente il braccio sul supporto.

ATTIVAZIONE/DISATTIVAZIONE ARRESTO AUTOMATICO

Quando si attiva la funzione ATTIVAZIONE/DISATTIVAZIONE ARRESTO AUTOMATICO, al termine della riproduzione del disco il giradischi smetterà di girare.

Modalità Phono:

1. Ruotare la MANOPOLA DI SELEZIONE DELLA MODALITÀ per accedere alla modalità Phono; l'indicatore si accenderà di rosso.
2. Utilizzare l'adattatore 45 giri per adattarlo al disco a 45 giri e selezionare la velocità corrispondente.
3. Posizionare gentilmente il disco da riprodurre in modalità Phono sul giradischi.
4. Sollevare il braccio e posizionare la puntina sul disco e il giradischi avvierà la riproduzione.

Modalità uscita Bluetooth

1. Durante la riproduzione di un disco in modalità Phono, ruotare la MANOPOLA DI SELEZIONE DELLA MODALITÀ per accedere alla modalità di uscita Bluetooth; l'indicatore lampeggerà di rosso.
2. Attiva l'impostazione Bluetooth del tuo dispositivo Bluetooth esterno.
3. Attendere qualche secondo, l'unità si assocerà automaticamente con il dispositivo Bluetooth esterno.
4. L'unità riprodurrà la musica automaticamente tramite il dispositivo Bluetooth esterno.

Modalità Bluetooth:

1. Ruotare la MANOPOLA DI SELEZIONE DELLA MODALITÀ per accedere alla modalità Bluetooth.
2. Quando la spia lampeggia in blu, è in modalità di associazione Bluetooth.
3. Attivare la funzione Bluetooth sul telefono, quindi accedere alla pagina di ricerca del Bluetooth e cercare il nome di associazione "Lenco LS-66".
4. Se richiesto, immettere la password "0000".
5. Una volta completata l'associazione, l'indicatore luminoso smetterà di lampeggiare.
6. Posizionare i dispositivi Bluetooth entro 10 metri.
7. La riproduzione è controllata dal dispositivo esterno.

Modalità di uscita audio

1. Durante la riproduzione del disco, utilizzare il CAVO AUDIO DI DESTRA/SINISTRA per collegare la presa jack di uscita audio sul pannello posteriore dell'unità vinile con un altro dispositivo amplificatore dotato di prese ausiliarie RCA.
2. La riproduzione è controllata dall'unità Phono.
3. Il volume è controllato dal dispositivo esterno.

Sostituzione della puntina (AT3600L)

La puntina dovrebbe durare circa 300 ore in condizioni di utilizzo normali. Si consiglia di

sostituire la puntina non appena si nota un cambiamento nella qualità del suono.

RIMOZIONE DELLA PUNTINA DALLA TESTINA

1. Posizionare le dita sull'estremità della puntina e spingere verso il basso fino a raggiungere la lettera "A".
2. Estrarre la puntina nella direzione "B".

NOTA: Se si applica troppa forza sulla puntina, si rischia di danneggiare o rompere la testina.

INSTALLAZIONE DELLA PUNTINA

1. Se si applica troppa forza sulla puntina, si rischia di danneggiare o rompere la testina "C".
2. Spingere la puntina verso l'alto nella direzione "D" finché non si blocca sulla punta.

ATTENZIONE:

1. Non rimuovere o piegare l'ago della puntina.
2. Bordi taglienti, non toccare l'ago per evitare lesioni alla mano.
3. Spegnere l'alimentazione prima di sostituire la puntina.
4. Tenere lontano dalla portata dei bambini.

Specifiche tecniche

Potenza in ingresso	100-240 V, 50/60 Hz
Ingresso adattatore	Ingresso 9 V CC, 1 A
Uscita altoparlante	2 x 5 W
Consumo energetico	9 W
Consumo energetico (Standby)	<0,5 W
Entra in modalità standby	Dopo 15 minut senza segnalee
Temperatura di esercizio:	0 °C - 35 °C
Posizione operativa	Orizzontale

ADATTATORE DI ALIMENTAZIONE

Produttore: Shenzhen Simsukian Electronics Technology Co., Ltd

Numero modello: SK01T8-0900100Z

Ingresso: 100-240 V \~ 50/60 Hz, 0,4 A

Tensione di ingresso: 100-240 V

Frequenza di ingresso CA: 50/60 Hz

Tensione in uscita: 9 V

Corrente di uscita: 1 A

Potenza in uscita: 9 W

Efficienza attiva media: 81,34%

Efficienza a basso carico (10%): 73,94%

Consumo energetico in assenza di carico: 0,1 W

Utilizzare esclusivamente l'alimentatore specificato nelle istruzioni per l'uso.

Osservazioni: a causa dei requisiti di ErP Stage 2 per le misure di risparmio energetico, un'unità collegata all'alimentazione di rete passa automaticamente alla modalità standby se non produce musica per circa 20 minuti.

Risoluzione dei problemi

SINTOMO	POSSIBLI CAUSE	SOLUZIONE
Impossibile accendere	L'unità non è collegata alla presa di corrente.	Collegare l'adattatore di alimentazione CC alla presa.
Nessuna uscita audio dagli altoparlanti.	Il volume è impostato troppo basso.La modalità di ingresso non corrisponde alla sorgente di riproduzione.	Regolare il volume.Selezionare la modalità di input corretta.
Rumore/distorsione nell'uscita audio.	L'unità è troppo vicina a una TV o a un elettrodomestico simile.	Spegnare la TV o eventuali altri elettrodomestici e riposizionare l'unità.
Non risponde.	Potrebbe essere dovuto a fattori esterni come le scariche elettrostatiche (ESD).	Scollegare l'adattatore di alimentazione e il dispositivo audio esterno.Ricollegare l'adattatore di corrente dopo 1 minuto.
FONO
Peggioramento delle prestazioni audio del giradischi.	La puntina del giradischi è usurata.	Sostituire la puntina.
La velocità di riproduzione è anomala e saltellante.	Il disco non è uniforme, il disco è sospeso nel vuoto.	Il disco deve passare attraverso la fessura del perno.Non sospendere il disco nello spazio vuoto.
BLUETOOTH
Nessun suono.	L'unità non è selezionata in modalità Bluetooth.	Assicurarsi che l'unità sia selezionata in modalità BT.
	Il volume del dispositivo e/o dell'unità non è alzato.	Alzare il volume sul dispositivo associato e/o sull'unità.
	Il dispositivo è troppo lontano dall'unità oppure c'è un ostacolo tra il dispositivo e l'unità.	Avvicinare il dispositivo BT all'unità.Spegnere il dispositivo e l'unità BT, quindi riaccenderli.
Impossibile associare il dispositivo BT.	Impossibile effettuare l'associazione con un dispositivo Bluetooth.	Verificare che il dispositivo sia compatibile con BT e ripararlo.

Garanzia

Lenco offre assistenza e garanzia in conformità con la legge europea, il che significa che in caso di riparazioni (sia durante che dopo il periodo di garanzia) è necessario contattare il rivenditore locale.

Nota importante:

Non è possibile inviare direttamente a Lenco i prodotti da riparare.

Nota importante:

Qualora l'unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade.

Questo dispositivo non è adatto per l'uso professionale. Qualora l'unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti dalla garanzia sono nulli.

Clausola di esclusione di responsabilità

Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, è possibile che alcune parti relative a istruzioni, specifiche e immagini contenute nella presente documentazione siano diverse da quanto riscontrato nel singolo caso. Tutte le descrizioni incluse in questa guida sono fornite a puro titolo illustrativo e non si applicano necessariamente a una specifica situazione. Nessun diritto legale o contrattuale può derivare dalle descrizioni contenute nel presente manuale.

Smaltimento del vecchio dispositivo

Questo simbolo indica che in Europa è vietato gettare il relativo prodotto elettrico o batteria tra i rifiuti domestici. Per il corretto smaltimento a fine vita del prodotto e della batteria, attenersi alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce a salvaguardare le risorse naturali e a migliorare gli standard per la protezione dell'ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE).

DICHIARAZIONE DI CONFORMITÀ

Con la presente, Commaxx dichiara che il tipo di apparecchiatura radio [Lenco LS-66] è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

https://commaxx-certificates.com/doc/ls-66_doc.pdf

Tipo RF	Gamma di frequenza (MHz)	Potenza (dBm)
Bluetooth	2402-2480	<6

Assistenza

Per ulteriori informazioni e accesso all'helpdesk, visitare il sito www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.
