LS-66 - Platine disque LENCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine disque (tourne-disque) avec haut-parleurs intégrés
Marque et modèle	Lenco LS-66
Alimentation	Adaptateur secteur 100-240 V AC, 50/60 Hz ; sortie 9 V DC, 1 A
Consommation électrique	9 W (marche), < 0,5 W (veille)
Puissance des haut-parleurs	2 x 5 W
Vitesses de lecture	33 1/3 et 45 tours par minute (adaptateur 45 tours inclus)
Modes de lecture	Phono (lecture directe), Bluetooth (entrée/sortie), sortie audio RCA
Connectivité sans fil	Bluetooth 5.0, portée environ 10 mètres
Sorties audio	Prise RCA stéréo (L/R) pour amplification externe
Pointe de lecture	AT3600L, durée de vie ~300 heures, remplaçable
Arrêt automatique	Oui, activable/désactivable par bouton
Température de fonctionnement	0 °C à 35 °C
Position de fonctionnement	Horizontale
Entretien et nettoyage	Chiffon doux sec ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir, tenir éloigné de l'eau et de la chaleur, utiliser uniquement l'adaptateur fourni
Pièces détachées et réparabilité	Pointe de lecture remplaçable ; réparation par personnel qualifié uniquement
Accessoires inclus	Adaptateur secteur avec fiches UK et Euro, adaptateur 45 tours, câble audio RCA

FOIRE AUX QUESTIONS - LS-66 LENCO

Comment connecter la platine Lenco LS-66 à un haut-parleur Bluetooth ?

Mettez la platine en mode Sortie Bluetooth en tournant la molette de mode. Le voyant clignote en rouge. Activez le Bluetooth sur votre haut-parleur et attendez le couplage automatique. Une fois connecté, le voyant reste rouge fixe.

Comment coupler un smartphone en mode Bluetooth (lecture depuis le téléphone) ?

Tournez la molette de mode sur Bluetooth. Le voyant clignote en bleu. Sur votre téléphone, recherchez 'Lenco LS-66' et connectez-vous. Si demandé, entrez le mot de passe '0000'. Le voyant devient bleu fixe une fois couplé.

Que faire si la platine ne s'allume pas ?

Vérifiez que l'adaptateur d'alimentation est correctement branché à la prise DC à l'arrière et à la prise murale. Assurez-vous que la prise murale est sous tension. Si le problème persiste, attendez 1 minute puis rebranchez.

Comment régler la vitesse de lecture (33 ou 45 tours) ?

Utilisez le sélecteur de vitesse situé sur la platine. Pour les disques 45 tours, placez l'adaptateur 45 tours au centre du plateau avant de poser le disque.

Comment remplacer la pointe de lecture ?

Éteignez l'appareil. Pour retirer l'ancienne pointe, placez vos doigts à son extrémité et appuyez sur le point 'A' puis tirez vers 'B'. Pour installer la nouvelle, tenez-la par le sommet, insérez un bord et poussez vers 'C' puis vers le haut 'D' jusqu'au clic. Ne touchez pas l'aiguille, elle est tranchante.

Pourquoi le son est-il distordu ou il y a du bruit ?

Éloignez la platine des téléviseurs ou autres appareils électroniques. Vérifiez que la pointe de lecture n'est pas usée (remplacez-la après environ 300 heures). Assurez-vous que le volume n'est pas trop élevé.

Comment utiliser la sortie audio RCA ?

Branchez un câble audio RCA (L/R) aux prises de sortie à l'arrière de la platine et à l'entrée d'un amplificateur externe. Le volume est contrôlé par l'amplificateur. Le mode doit être en Phono ou Bluetooth selon votre source.

Que faire si le disque saute ou ne tourne pas à la bonne vitesse ?

Vérifiez que le disque est bien centré sur le plateau et que l'adaptateur 45 tours est retiré pour les 33 tours. Assurez-vous que le disque n'est pas arrêté en cours de lecture : ne le placez pas dans l'intervalle. Activez l'arrêt automatique si nécessaire.

La platine met-elle automatiquement en veille ?

Oui, après environ 15 à 20 minutes sans signal audio, la platine passe en mode veille (<0,5 W). Pour sortir de veille, tournez la molette Marche/Arrêt.

Comment activer l'arrêt automatique en fin de disque ?

Basculez le bouton d'activation/désactivation de l'arrêt automatique en position active. En fin de lecture, le plateau s'arrête automatiquement.

MODE D'EMPLOI LS-66 LENCO

Consignes de sécurité

ATTENTION :

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que celles spécifiées dans ce manuel peut entraîner une exposition à des rayonnements dangereux.

PRÉCAUTIONS AVANT UTILISATION

GARDEZ CES INSTRUCTIONS À L'ESPRIT :

1. Ne couvrez pas et n'obturez pas les ouvertures de ventilation. Veuillez laisser un espace libre de 5 cm autour de l'appareil lorsque vous le posez sur une étagère.
2. L'installation doit être effectuée conformément au guide d'utilisation fourni.
3. Gardez l'appareil à l'écart des sources de chaleur telles que les radiateurs, les systèmes de chauffage, les cuisinières, les bougies et autres équipements générant de la chaleur ou une flamme nue. L'appareil ne doit être utilisé que dans un climat modéré. Les environnements extrêmement froids ou chauds doivent être évités. La température de fonctionnement doit se situer entre 0° et 35°C.
4. Évitez d'utiliser l'appareil à proximité de champs magnétiques puissants.
5. Des décharges électrostatiques peuvent perturber le fonctionnement normal de cet appareil. Dans ce cas, réinitialisez et redémarrez l'appareil en suivant le guide d'utilisation. Pendant le transfert de fichiers, manipulez l'appareil avec précaution dans un environnement privé d'électricité statique.
6. Avertissement ! N'introduisez jamais un objet dans l'appareil par les ouvertures et fentes de ventilation. Des tensions élevées sont présentes dans l'appareil, l'insertion d'un objet peut entraîner une électrocution ou court-circuiter certains composants. Pour les mêmes raisons, ne versez pas d'eau ou de liquide sur l'appareil.
7. N'utilisez pas l'appareil dans des endroits humides tels qu'une salle de bain, une cuisine pleine de vapeur ou à proximité d'une piscine.
8. L'appareil ne doit pas être exposé à des écoulements ou des éclaboussures et aucun objet contenant un liquide, tel qu'un vase, ne doit être posé sur ou près de l'appareil.
9. N'utilisez pas cet appareil lorsque de la condensation est possible. Lorsque l'appareil est utilisé dans une pièce chaude et humide, des gouttelettes d'eau ou de la condensation peuvent se former à l'intérieur de l'appareil et affecter son fonctionnement adéquat. Si tel est le cas, laissez l'appareil hors tension pendant 1 ou 2 heures avant de le mettre en marche : l'appareil doit être sec avant toute remise en marche.
10. Cet appareil est fabriqué avec le plus grand soin et vérifié plusieurs fois avant la sortie de l'usine, cependant il est toujours possible, comme pour tout appareil électrique, que des problèmes surviennent. Si vous remarquez de la fumée, une accumulation excessive de chaleur ou tout autre phénomène inattendu, débranchez immédiatement la fiche de la prise électrique.
11. Cet appareil doit fonctionner avec la source d'alimentation indiquée sur la plaque signalétique. Si vous n'êtes pas sûr de votre type d'alimentation électrique, contactez le revendeur ou la compagnie d'électricité locale.
12. Gardez l'appareil à l'écart des animaux. Certains animaux aiment ronger les cordons d'alimentation.
13. Pour nettoyer l'appareil, utilisez un chiffon doux et sec. N'utilisez ni solvant ni liquide à base de pétrole. Pour enlever les taches tenaces, utilisez un chiffon humide imbibé d'une solution de détergent diluée.
14. Le fournisseur n'est pas responsable des dommages ou pertes de données causés par un dysfonctionnement, une utilisation abusive, une modification de l'appareil ou un remplacement de la batterie.
15. Ne coupez aucune connexion lorsque l'appareil effectue un formatage ou transfert de fichiers. Autrement, les données risquent d'être corrompues ou perdues.
16. Si l'appareil dispose d'une fonction de lecture USB, il faut brancher la clé USB directement sur l'appareil. N'utilisez pas de câble de rallonge USB, car cela peut provoquer des interférences susceptibles de causer la perte de données.
17. La plaque signalétique se situe en dessous ou à l'arrière de l'appareil.
18. Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) souffrant de handicaps physiques, sensoriels ou mentaux, ou manquant d'expérience et de connaissances, sauf si elles sont sous

surveillance ou ont reçu des instructions sur l'utilisation correcte de l'appareil par la personne responsable de leur sécurité.

1. Cet appareil est réservé à un usage non professionnel, et non pas à un usage commercial ou industriel.
2. Vérifiez que l'appareil est en position stable. La garantie ne couvre pas les dégâts occasionnés par l'utilisation de cet appareil en position instable, soumis à des vibrations ou chocs, ou par le non-respect de tout autre avertissement ou précaution contenus dans ce guide d'utilisation.
3. N'ouvrez jamais cet appareil.
4. Ne placez jamais cet appareil sur un autre appareil électrique.
5. Ne laissez pas les sacs en plastique à la portée des enfants.
6. N'utilisez que des pièces/accessoires recommandés par le fabricant.
7. Confiez tout entretien à un personnel de service qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, par exemple lorsque le cordon d'alimentation ou sa fiche est endommagée, lorsqu'un liquide a été renversé ou des objets ont été introduits dans l'appareil, lorsqu'il a été exposé à la pluie ou à l'humidité, ne fonctionne pas correctement ou s'il est tombé.
8. Une exposition prolongée à la musique avec un volume élevé peut entraîner une perte auditive temporaire ou permanente.
9. Si l'appareil est livré avec un câble d'alimentation ou un adaptateur secteur :

(1) En cas de problème, débranchez le cordon d'alimentation secteur et confiez l'entretien à un personnel qualifié.
(2) Pour interrompre complètement l'alimentation électrique, vous devez débrancher la fiche d'alimentation secteur de l'appareil, car elle constitue le dispositif de déconnexion.
(3) Ne marchez pas sur l'adaptateur secteur et ne le pincez pas. Faites très attention, en particulier lorsque vous êtes à proximité des fiches et du point de sortie du câble. Ne placez aucun objet lourd sur l'adaptateur secteur, il pourrait l'endommager. Gardez l'appareil hors de portée des enfants ! Les enfants pourraient se blesser gravement s'ils jouent avec le cordon d'alimentation.
(4) Débranchez cet appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant une longue durée.
(5) La prise secteur doit être installée près de l'appareil et être facilement accessible.
(6) Ne surchargez pas les prises de courant ou les rallonges. Une surcharge peut entraîner un incendie ou une électrocution.
(7) Un appareil de classe 1 doit être branché sur une prise secteur disposant d'une mise à la terre.
(8) Les appareils de classe 2 ne nécessitent pas de mise à la terre.
(9) Tirez toujours sur la fiche lorsque vous la retirez de la prise d'alimentation secteur. Ne tirez pas sur le cordon d'alimentation. Cela pourrait provoquer un court-circuit.
(10) N'utilisez pas une fiche ou un cordon d'alimentation endommagé ni une prise desserrée. Cela pourrait entraîner une électrocution ou un incendie.

1. Une fois le couvercle ouvert, veillez à ne pas le toucher, car il pourrait tomber et vous pincer les doigts ou les mains ; n'ouvrez pas le couvercle de manière excessive pour éviter de l'endommager.

2. L'appareil doit être tenu à l'écart des enfants, afin d'éviter les dommages causés par les aiguilles et les blessures par perforation, ainsi que les blessures aux mains causées par la chute du couvercle.

30. INSTALLATION

(1) Déballez tous les composants et enlevez les matériaux de protection.
(2) Ne branchez pas l'appareil sans avoir vérifié la tension secteur et sans avoir effectué toutes les autres connexions.

AVERTISSEMENT :

pour éviter d'éventuels dommages auditifs, n'écoutez pas de la musique à de volume élevé durant de longues périodes.

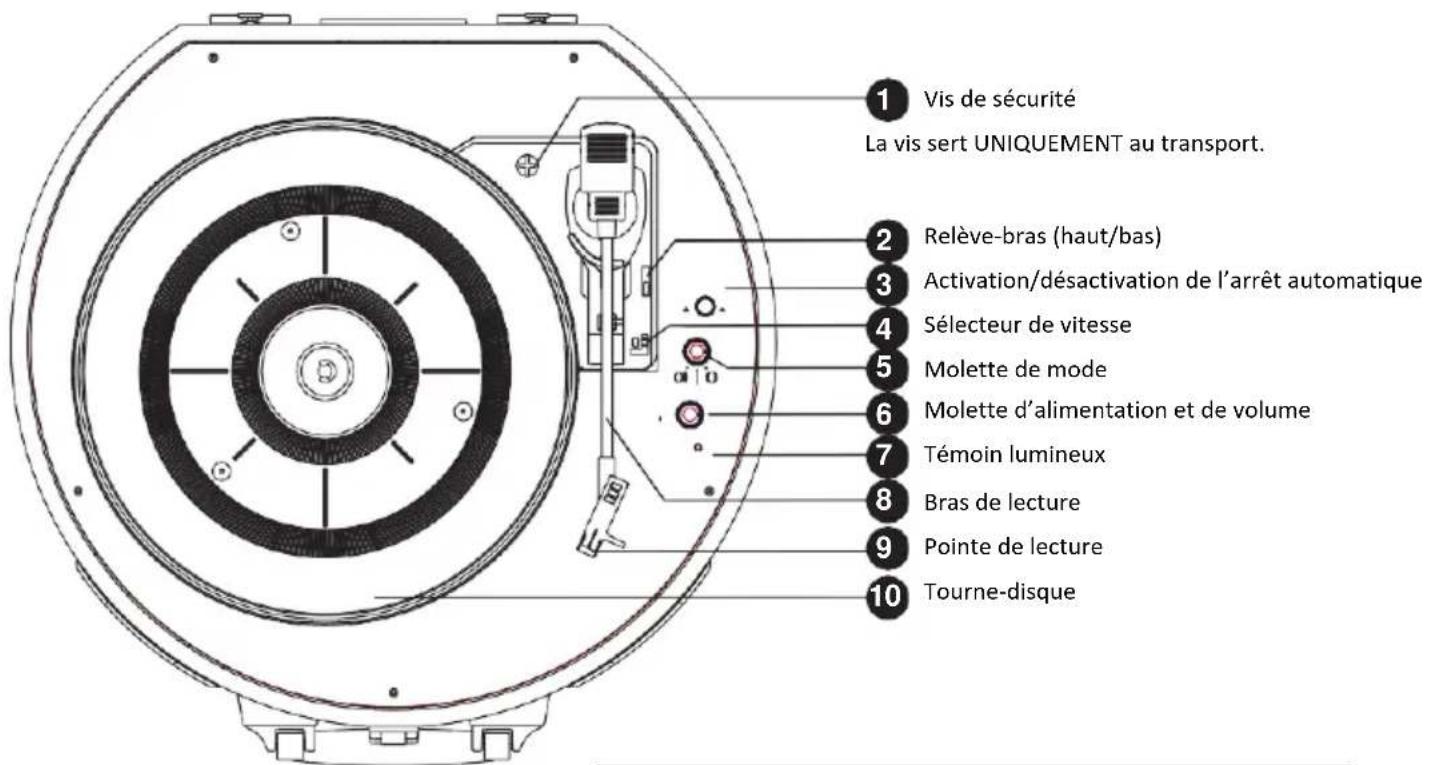

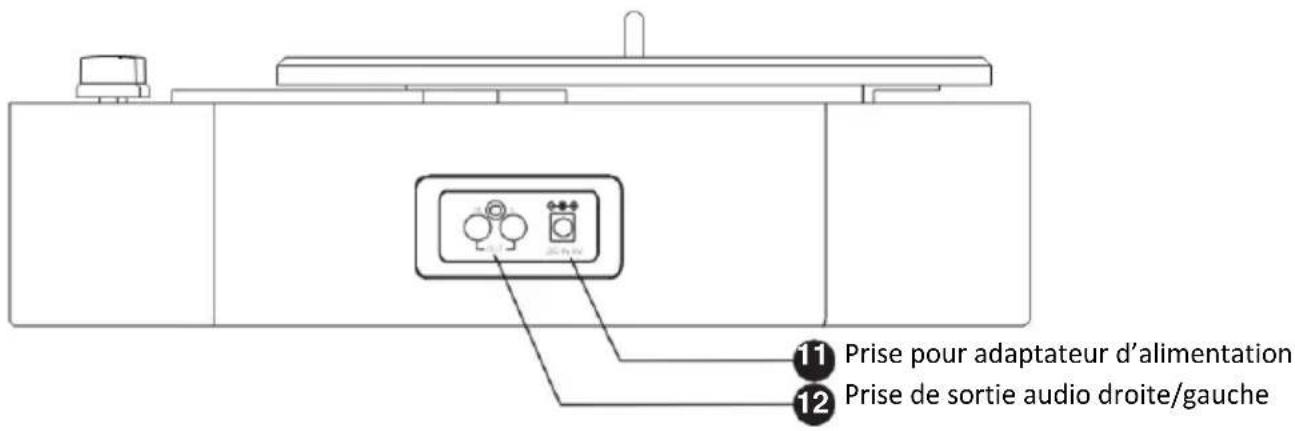

Présentation du produit

Témoin lumineux
Couleur	Mode/État
Rouge uni	Mode Phono
Clignotement rouge	Mode sortie Bluetooth [IMAGE]
Clignotement bleu	État du couplage Bluetooth [IMAGE]
Bleu fixe	Mode Bluetooth/lecture

Configuration

1. Retirez le matériau d'emballage de l'unité.

2. Retirez la protection transparente de l'aiguille en la tirant doucement vers l'avant de l'appareil.

3. Connectez l'adaptateur d'alimentation à la prise d'entrée CC sur le panneau arrière.

REMARQUE :

Le produit ne doit être utilisé qu'avec le type de source d'alimentation indiqué sur l'étiquette de marquage.

Installation de la fiche de l'adaptateur d'alimentation

Veuillez sélectionner et installer la fiche de l'adaptateur d'alimentation correspondant au type de prise murale : Prise UK ou prise Euro.

Base de l’adaptateurPrise UK[IMAGE]Prise Euro[IMAGE]	1Alignez lafichebritanniqueavec labasede l’adaptateur etpoussez-la vers le haut.	2Lorsque vous poussez lafichejusqu’au sommetde labase, un «CLIC»retentit.	3Poussez leverrou de laficheet poussez la fichevers le bas.

Utilisation des boutons

PRÉPARATION

1. Branchez l'adaptateur d'alimentation à la PRISE D'ENTRÉE CC du panneau arrière.
2. Tournez la vis de sécurité dans le sens des aiguilles d'une montre à l'aide d'une pièce de monnaie ou d'un tournevis.
3. Retirez la protection de la tête de lecture.
4. Libérez le bras de lecture.

MARCHE/ARRÊT

Tournez la MOLETTE MARCHE/ARRÊT pour allumer ou éteindre l'appareil.

SÉLECTION DU MODE

Tournez la MOLETTE DE MODE pour sélectionner le mode de lecture : Sortie Bluetooth, Phono, Bluetooth.

CONTRÔLE DU VOLUME

Tournez la molette du VOLUME pour régler le volume.

RELÈVE-BRAS (HAUT/BAS)

Appuyez sur le relève-bras pour soulever ou déposer temporairement le bras de lecture.

VITESSE

Sélectionnez la VITESSE du disque. Utilisez l'adaptateur des 45 tours pour poser les 45 tours.

MARCHE/ARRÊT

Levez le relève-bras pour soulever le bras de lecture de son support. Déplacez délicatement le bras de lecture vers le bord du disque, et la platine commencera à tourner. Relevez le bras de lecture pour arrêter la lecture et replacez-le manuellement dans son support.

ACTIVATION/DÉSACTIVATION DE L'ARRÊT AUTOMATIQUE

Activez la fonction d'ACTIVATION/DE DÉSACTIVATION DE L'ARRÊT AUTOMATIQUE, lorsque la platine a fini de lire le disque, elle s'arrête de tourner.

Mode Phono

1. Tournez la MOLETTE DE MODE pour entrer dans le mode Phono, le voyant s'allume fixement en rouge.
2. Utilisez l'adaptateur des 45 tours pour les 45 tours et sélectionnez la vitesse correspondante.
3. Placez délicatement le disque phono sur la platine.
4. Levez le bras de lecture, et placez la pointe de lecture sur le disque, le tourne-disque commence alors la lecture.

Mode sortie Bluetooth

1. Pendant la lecture du disque Phono en mode Phono, tournez la MOLETTE DE MODE pour entrer dans le mode de sortie Bluetooth, le voyant clignote en rouge.
2. Activez le réglage Bluetooth de votre appareil externe.
3. Attendez quelques secondes, et le tourne-disque couplera automatiquement l'appareil Bluetooth externe.
4. Le tourne-disque lit automatiquement la musique sur l'appareil Bluetooth externe.

Mode Bluetooth

1. Tournez la MOLETTE DE MODE pour accéder au mode Bluetooth.
2. Lorsque le voyant clignote en bleu, l'appareil est en mode de couplage Bluetooth.
3. Activez la fonction Bluetooth sur le téléphone, puis entrez dans la page de recherche Bluetooth et recherchez le nom de couplage « Lenco LS-66 ».
4. Saisissez le mot de passe « 0000 » si nécessaire.
5. Lorsque le couplage est réussi, le voyant lumineux cesse de clignoter.
6. Placez les appareils Bluetooth dans un rayon de 10 mètres.
7. La lecture est contrôlée par votre appareil externe.

Mode sortie audio

1. Pendant la lecture d'un disque, utilisez le CÂBLE AUDIO DROIT/GAUCHE pour connecter la prise de sortie audio située sur le panneau arrière du tourne-disque à un autre appareil amplificateur doté de prises auxiliaires RCA.
2. La lecture est contrôlée par l'unité Phono.
3. Le volume est contrôlé par votre appareil externe.

Remplacer la pointe de lecture (AT3600L)

La pointe de lecture a une durée de vie d'environ 300 heures, dans des conditions

normales d'utilisation. Nous vous recommandons de remplacer la pointe de lecture dès que vous constatez une altération de la qualité du son.

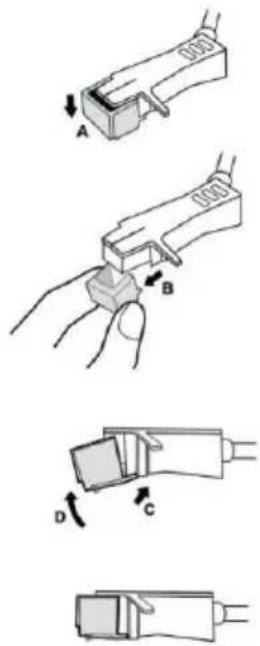

DÉMONTAGE DE LA TÊTE DE LECTURE HORS DE LA CARTOUCHE

1. Placez vos doigts à l'extrémité de la pointe de lecture et appuyez sur « A ».
2. Tirez la pointe de lecture vers la direction « B ».

REMARQUE : Si vous appliquez une force trop importante sur la pointe de lecture, risquez d'endommager ou casser la cartouche.

1. Tenez le sommet de la pointe de lecture et insérez l'autre bord en appuyant vers la direction « C ».
2. Poussez la pointe de lecture vers le haut dans la direction « D » jusqu'à ce qu'elle se bloque à la pointe.

ATTENTION :

1. Ne retirez pas et ne pliez pas la pointe de lecture.
2. Bords tranchants, ne touchez pas l'aiguille, vous risqueriez de vous blesser la main.
3. Éteignez l'appareil avant de remplacer la pointe de lecture.
4. Gardez hors de portée des enfants.

Spécifications techniques

Puissance d'entrée	100-240 V, 50/60 Hz.
Entrée de l'adaptateur	Entrée CC 9 V,1 A
Sortie du haut-parleur	2 x 5 W
Consommation électrique	9 W
Puissance consommée (veille)	<0,5 W
Accéder au mode veille	Après 15 minutes sans signal
Température de fonctionnement	0 à 35 °C
Position de fonctionnement	Horizontal

ADAPTATEUR ÉLECTRIQUE

Fabricant : Shenzhen Simsukian Electronics Technology Co., Ltd

Numéro du modèle : SK01T8-0900100Z

Entrée : 100 - 240 V\~50/60 Hz, 0,4 A

Puissance maximale : 9 V -1,0 A, 9,0 W

Tension d'entrée : 100-240 V

Fréquence d'entrée CA : 50/60 Hz

Tension de sortie : 9 V

Courant en sortie : 1 A

Puissance de sortie : 9 W

Efficacité active moyenne : 81,34 %

Efficacité à faible charge (10 %) : 73,94 %

Aucune consommation d'énergie à vide : 0,1 W

Utilisez uniquement l'alimentation électrique indiquée dans le guide d'utilisation.

Remarque : Pour les mesures d'économie d'énergie en relation avec les exigences de l'ErP Niveau 2, une unité branchée au secteur se met automatiquement en mode veille si aucune musique n'a été diffusée pendant environ 20 minutes.

Résolution des problèmes

SYMPTÔME	CAUSE POSSIBLE	SOLUTION
L'appareil ne s'allume pas.	L'appareil est débranché.	Branchez l'adaptateur d'alimentation CC sur la prise.
Les haut-parleurs n'émettent aucun son.	Le volume est trop bas.Le mode d'entrée ne correspond pas à la source de lecture.	Réglez le volume. Sélectionnez le mode d'entrée correct.
Bruit / distorsion de la sortie sonore.	L'appareil est trop proche d'un téléviseur ou d'un autre appareil produisant des interférences.	Éteignez le téléviseur ou l'autre équipement, et repositionnez l'appareil.
Aucune réponse.	Cela peut résulter de facteurs externes tels que l'ESD (décharge électrostatique).	Débranchez l'adaptateur d'alimentation et l'appareil audio externe.Rebranchez l'adaptateur électrique après 1 minute.
PHONO
Baisse des performances audio des platines.	La pointe de lecture de la platine est usée.	Remplacez la pointe de lecture.
La vitesse de lecture est anormale et sautille.	Le disque n'est pas équilibré, le disque se s'arrête dans l'intervalle.	Le disque doit passer par la fente de la broche. N'arrêtez pas le disque dans l'intervalle.
BLUETOOTH
Aucun son.	L'appareil n'est pas sélectionné en mode Bluetooth.	Assurez-vous que l'appareil est sélectionné en mode BT.
	Le volume de votre appareil et/ou de l'unité est bas.	Augmentez le volume de votre appareil couplé et/ou de l'unité.
	Votre appareil est trop éloigné de l'unité ou il y a un obstacle entre votre appareil et l'unité.	Rapprochez votre appareil BT de l'unité.Éteignez votre appareil BT et l'unité, puis rallumez-les.
Impossible de coupler le périphérique BT.	Impossible de coupler avec un appareil Bluetooth.	Confirmez que l’appareil est compatible avec la technologie BT et réessayez.

Garantie

Lenco propose un service et une garantie conformément à la législation européenne, ce qui signifie qu'en cas de besoin de réparation (aussi bien pendant et après la période de garantie), vous pouvez contacter le revendeur le plus proche.

Remarque importante :

Il n'est pas possible de renvoyer l'appareil pour réparation directement à Lenco.

Remarque importante :

Si l'appareil est ouvert ou modifié de quelque manière que ce soit par un réparateur non agréé, la garantie est annulée.

Cet appareil ne convient pas à une utilisation professionnelle. En cas d'utilisation professionnelle, les obligations de garantie du fabricant sont annulées.

Clause de non-responsabilité

Des mises à jour du micrologiciel ou des composants matériels sont régulièrement effectuées. Ainsi, certaines instructions, spécifications et images de la présente documentation peuvent être légèrement différentes. Tous les articles décrits dans ce guide sont fournis uniquement à des fins d'illustration et peuvent ne pas s'appliquer à votre configuration spécifique. Aucun droit juridique ou légal ne peut être obtenu à partir de la description faite dans ce manuel.

Mise au rebut de l'ancien appareil

Ce symbole indique que le produit électrique concerné ainsi que les batteries ne doivent pas être jetés avec les autres déchets ménagers en Europe. Pour assurer le traitement correct des déchets de l'appareil et de la batterie, il faut les mettre au rebut conformément aux lois locales applicables sur l'élimination des équipements électriques et des batteries. En faisant cela, vous contribuez à la conservation des ressources naturelles et à l'amélioration des normes de protection de l'environnement dans le traitement et l'élimination des déchets électriques (Directive sur les déchets d'équipements électriques et électroniques).

Par la présente, Commaxx déclare que le type d'équipement radio auquel appartient [Lenco LS-66] est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité UE est disponible à l'adresse Internet suivante : https://commaxx-certificates.com/doc/Is-66_doc.pdf

Type RF	Plage de fréquences (MHz)	Puissance (dBm)
Bluetooth	2402-2480	<6

Service après-vente

Pour plus d'informations et en cas de besoin d'assistance, rendez-vous sur www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.

Español

Tel : + 31 045-5778939

E-mail : [e-mail]

TEL : [phone]

G.NESİBE VD. -58231063110

Garanti
