GEBRUIKSAANWIJZING LS-66 LENCO

Veiligheidsinstructies

VOORZICHTIG:

Het gebruik van bedieningselementen of afstellingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.

1. Bedek of blokkeer geen van de ventilatieopeningen. Als u het apparaat op een schap plaatst, dient u voor 5 cm (2") vrije ruimte rondom het gehele apparaat te zorgen.
2. Installeer in overeenstemming met de meegeleverde gebruikershandleiding.
3. Houd het apparaat uit de buurt van warmtebronnen zoals radiatoren, kachels, fornuizen, kaarsen en andere warmtegenererende producten of open vuur. Het apparaat kan alleen worden gebruikt in gematigde klimaten. Extreem koude of warme omgevingen dienen te worden vermeden. Bedrijfstemperatuur tussen 0° en 35°C.
4. Gebruik het apparaat niet in de buurt van krachtige magnetische velden.
5. Elektrostatische ontlading kan de normale werking van dit apparaat verstoren. Als dit het geval is, stel dan het apparaat gewoon opnieuw in en start het opnieuw. Volg hierbij de handleiding. Wees voorzichtig tijdens de bestandsoverdracht en voer dit uit in een omgeving zonder statische interferentie.
6. Waarschuwing! Steek geen voorwerpen in het product via de ventilatie- of andere openingen. Er is hoge spanning aanwezig in het product en als u er een voorwerp insteekt, kan dat tot elektrische schokken en/of kortsluiting van de interne onderdelen leiden. Laat om dezelfde reden geen water of vloeistof op het product terechtkomen.
7. Gebruik het apparaat niet in natte of vochtige ruimtes zoals badkamers, keukens met veel stoom of in de buurt van zwembaden.
8. Stel het apparaat niet bloot aan druppels of spetters en zorg ervoor dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op of in de buurt van het apparaat worden geplaatst.
9. Gebruik dit apparaat niet als er condensatie kan optreden. Wanneer het apparaat in een warme en vochtige kamer wordt gebruikt, dan kunnen er waterdruppeltjes of condensatie binnenin het apparaat worden gevormd waardoor het apparaat mogelijk niet meer goed werkt; houd en apparaat 1 of 2 uur op UIT staan voordat u de voeding weer inschakelt: het apparaat dient droog te zijn voordat deze stroom ontvangt.
10. Al is dit apparaat met de grootste zorg vervaardigd en meerdere keren gecontroleerd voordat het de fabriek verliet, toch is het mogelijk dat er problemen optreden, zoals bij alle elektrische apparaten. Als u rook, overmatige warmteontwikkeling of andere onverwachte verschijnselen constateert, dient u onmiddellijk de stekker uit het stopcontact te trekken.
11. Dit apparaat moet van stroom worden voorzien door een bron zoals aangegeven op het typeplaatje. Als u niet zeker weet welk type stroomvoorziening in uw huis wordt gebruikt, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.
12. Houd uit de buurt van dieren. Sommige dieren houden ervan om aan voedingskabels te bijten.
13. Gebruik een zachte, droge doek om het apparaat schoon te maken. Gebruik geen oplosmiddelen of vloeistoffen op benzinebasis. U kunt een vochtige doek met verdund schoonmaakmiddel gebruiken om hardnekkige vlekken te verwijderen.
14. De leverancier is niet verantwoordelijk voor schade of verlies van gegevens veroorzaakt door storing, misbruik, modificatie van het apparaat of vervanging van de batterij.
15. Verbreek de verbinding niet terwijl het apparaat bezig is met formatteren of bestandsoverdracht. Gegevens kunnen anders corrupt of verloren raken.

16. Als het apparaat een USB-afspeelfunctie heeft, moet de USB-geheugenstick rechtstreeks in het apparaat worden gestoken. Gebruik geen USB-verlengsnoer, omdat deze interferentie kan veroorzaken waardoor uw gegevens verloren kunnen gaan.

17. Het typeplaatje is te vinden op de onder- of achterkant van het apparaat.

18. Dit product is niet bestemd voor gebruik door personen (waaronder kinderen) met een lichamelijke, zintuiglijke of geestelijke beperking of een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies over het juiste gebruik van het apparaat hebben ontvangen van de persoon die verantwoordelijk is voor hun veiligheid.
19. Dit product is uitsluitend bedoeld voor niet-professioneel gebruik en niet voor commercieel of industrieel gebruik.
20. Zorg ervoor dit apparaat op een stabiele plek te plaatsen. Beschadigingen veroorzaakt door het gebruik van dit apparaat in een onstabiele positie, trillingen of schokken of door het niet opvolgen van andere waarschuwingen of voorzorgsmaatregelen beschreven in deze gebruikershandleiding, worden niet gedekt door de garantie.
21. Verwijder nooit de behuizing van dit apparaat.
22. Plaats dit apparaat nooit op andere elektrische apparatuur.
23. Houd plastic zakken uit de buurt van kinderen.
24. Gebruik alleen hulpstukken/accessoires gespecificeerd door de fabrikant.
25. Laat alle onderhoud over aan bevoegd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigde voedingskabel of stekker, wanneer er vloeistof is gemorst of voorwerpen in het apparaat zijn gevallen, wanneer het apparaat is blootgesteld aan regen of vocht, niet normaal functioneert of is gevallen.
26. Langdurige blootstelling aan harde geluiden van persoonlijke muziekspelers kan leiden tot tijdelijk of permanent gehoorverlies.
27. Als het product wordt geleverd met een voedingskabel of AC-stroomadapter:

(1) Als er problemen optreden, koppel de AC-voedingskabel dan los en laat reparaties over aan bevoegd personeel.
(2) Om de stroomtoevoer volledig uit te schakelen, moet de stekker van het apparaat worden losgekoppeld van het elektriciteitsnet, aangezien de uitschakelvoorziening de stekker van het apparaat is.
(3) Niet op de voedingsadapter gaan staan of deze indrukken. Wees zeer voorzichtig, vooral in de buurt van de stekkers en waar de kabel uit het apparaat komt. Plaats geen zware voorwerpen op de voedingsadapter, om beschadiging ervan te voorkomen. Houd het gehele apparaat buiten bereik van kinderen! Wanneer kinderen met de voedingskabel spelen, kunnen zijn ernstig letsel oplopen.
(4) Koppel dit apparaat los tijdens onweer of wanneer het voor een lange periode niet wordt gebruikt.
(5) Het stopcontact moet in de buurt van de apparatuur zijn geïnstalleerd en eenvoudig te bereiken zijn.
(6) Zorg ervoor ac-stopcontacten of verlengsnoeren niet worden overbelast. Overbelasting kan tot brand of elektrische schokken leiden.
(7) Apparaten met een klasse 1-constructie moeten worden aangesloten op een stopcontact met randaarde.
(8) Apparaten met een klasse 2-constructie vereisen geen aardeverbinding.
(9) Houd altijd de stekker vast wanneer u deze uit het stopcontact trekt. Trek niet aan de voedingskabel. Dit kan anders een kortsluiting veroorzaken.
(10) Gebruik geen beschadigde voedingskabel of stekker of een los stopcontact. Dit kan anders leiden tot brand of elektrische schokken.

1. Nadat het deksel is geopend, dient u erop te letten dat u het niet aanraakt. Het deksel kan namelijk vallen en uw vingers of handen kunnen bekneld raken. Open het deksel ook niet te ver om schade te voorkomen.

2. Houd het apparaat uit de buurt van kinderen om beschadigingen door naald en steekwonden te voorkomen, en om verwondingen aan de handen door vallende deksel te voorkomen.

30. INSTALLATIE

(1) Pak alle onderdelen uit en verwijder het beschermende materiaal.
(2) Sluit het apparaat niet aan op het lichtnet voordat de correcte netspanning is geverifieerd en alle andere aansluitingen tot stand zijn gebracht.

WAARSCHUWING:

Luister niet gedurende lange perioden op een hoog volume om mogelijke gehoorbeschadiging te voorkomen.

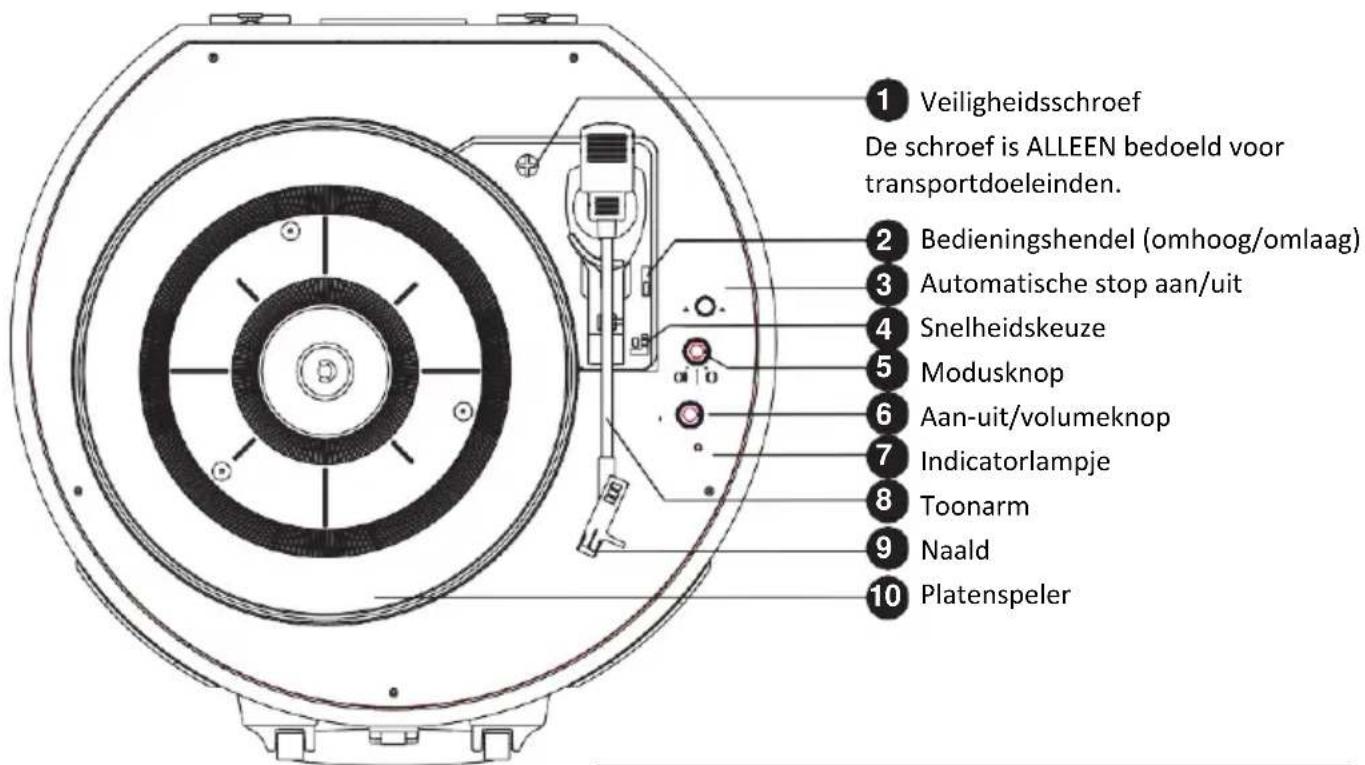

Productoverzicht

1 Veiligheidsschroef De schroef is ALLEEN bedoeld voor transportdoeleinden. 2 Bedieningshendel (omhoog/omlaag) 3 Automatische stop aan/uit 4 Snelheidskeuze 5 Modusknop 6 Aan-uit/volumeknop 7 Indicatorlampje 8 Toonarm 9 Naald 10 Platenspeler

Indicatorlampje
Kleur	Modus/Status
Constant rood	Phono-modus
Knippert rood	Bluetooth-uitvoermodus
Knippert blauw	Status Bluetooth-koppeling
Constant blauw	Bluetooth-modus/afspelen

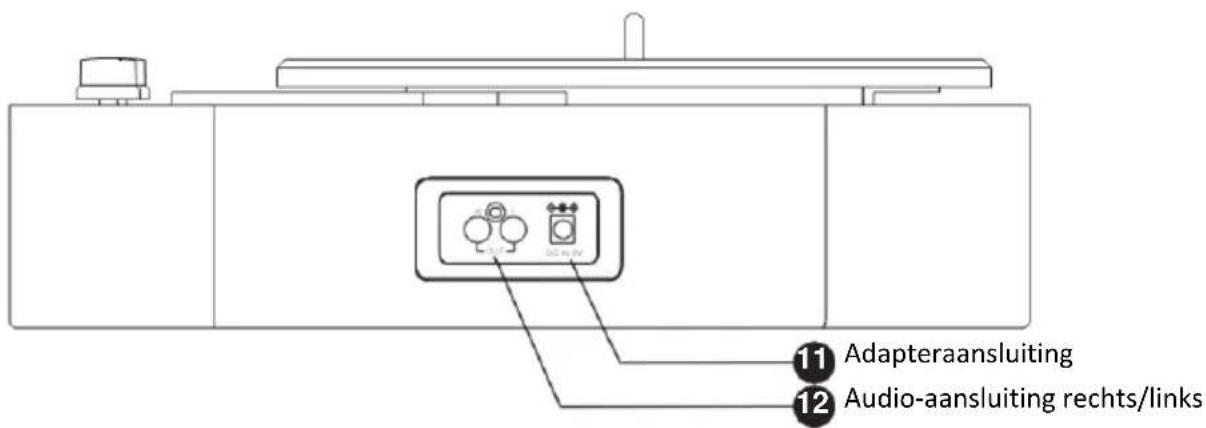

11 Adapteraansluiting 12 Audio-aansluiting rechts/links

Installatie

1. Verwijder de verpakkingsmaterialen van het apparaat.

2. Verwijder het transparante beschermingskapje van de naald door het zachtjes naar voren te trekken.

3. Sluit de voedingsadapter aan op de DC-aansluiting in het achterpaneel.

OPMERKING:

Dit product mag alleen worden gebruikt met het type voedingsspanning zoals aangegeven op het markeringslabel.

DC IN 9V

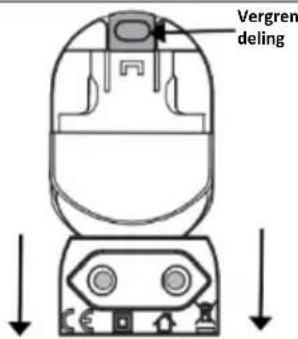

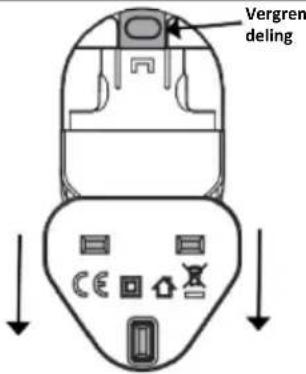

De adapterstekker installeren

Kies en installeer de adapterstekker die overeenstemt met het type stopcontact: UK-stekker of Euro-stekker.

Adapterbasis	1Plaats de UK-stekker op de adapterbasis en duw omhoog.	2Wanneer u de stekker naar de bovenkant van de basis duwt, hoort u een “KLIK”.	3Druk op de vergrendeling van de stekker en duw de stekker omlaag.
UK-stekker[IMAGE]Euro-stekker.[IMAGE]

Bedienen van de knoppen

VOORBEREIDING

1. Sluit de voedingsadapter aan op de DC-AANSLUITING in het achterpaneel.
2. Draai de veiligheidsschroef rechtsom met een muntstuk of schroevendraaier.
3. Verwijder de naaldbeschermer.
4. Laat de toonarm los.

AAN/UIT

Draai aan de AAN-/UITKNOP om het apparaat in of uit te schakelen.

DE MODUS SELECTEREN

Draai aan de MODUSKNOP om de afspeelmodus te selecteren:

Bluetooth-uit, Phono, Bluetooth.

VOLUMEREGELING

Draai aan de VOLUMEKNOP om het volume af te stellen.

BEDIENINGSHENDEL (OMHOOG/OMLAAG)

Gebruik de bedieningshendel om de toonarm tijdelijk omhoog te brengen of te laten zakken.

TOEREN

Selecteer de plaat TOEREN. Gebruik de 45-toerenadapter zodat de 45-toerenplaat past.

START/STOP

Til het bedieningshendel op om de toonarm van de steun te pakken. Beweeg de toonarm voorzichtig naar de rand van de plaat, en de platenspeler zal beginnen te draaien. Til de toonarm op om het afspelen te stoppen en beweeg de toonarm handmatig terug naar de toonarmhouder.

AUTOMATISCHE STOP AAN/UIT

Schakel de functie AUTOMATISCHE STOP AAN/UIT in. Zodra de platenspeler klaar is met het afspelen van de plaat, stopt de platenspeler met draaien.

Phono-modus

1. Draai aan de MODUSKNOP om de Phono-modus te openen, de indicator brandt constant rood.
2. Gebruik de 45-toerenadapter zodat de 45-toerenplaat past en selecteer de bijbehorende snelheid.
3. Leg de Phono-plaat voorzichtig op de draaitafel.
4. Til de toonarm op en plaats de naald op de plaat, vervolgens begint de platenspeler af te spelen.

Bluetooth-uitvoermodus

1. Draai tijdens het afspelen van de Phono-plaat in de Phono-modus aan de MODUSKNOP om de Bluetooth-uitvoermodus te openen. De indicator knippert rood.
2. Activeer de Bluetooth-instelling van uw externe Bluetooth-apparaat.
3. Wacht een paar seconden, het apparaat koppelt automatisch het externe Bluetooth-apparaat.
4. Het apparaat zal de muziek automatisch via het externe Bluetooth-apparaat afspelen.

Bluetooth-modus

1. Draai aan de MODUSKNOP om de Bluetooth-modus te openen.
2. Knippert het indicatielampje blauw, dan bevindt het zich in de Bluetooth-koppelmodus.
3. Activeer de Bluetooth-functie op de telefoon, ga naar de Bluetooth zoekpagina en zoek naar de koppelnaam "Lenco LS-66".
4. Voer zo nodig als wachtwoord "0000" in.
5. Wanneer het koppelen is gelukt, stopt het indicatielampje met knipperen.
6. Plaats Bluetooth-apparaten op een afstand van niet meer dan 10 meter.
7. Het afspelen wordt bediend vanaf uw externe apparaat.

De audio-uitvoermodus

1. Gebruik tijdens het afspelen van een plaat de RECHTER/LINKER AUDIOKABEL om de audio-uitgangsaansluiting op het achterpaneel van het apparaat te verbinden met een ander versterkerapparaat met RCA-aux-aansluitingen.
2. Het afspelen wordt bediend vanaf het Phono-apparaat.
3. Het volume wordt geregeld op het externe apparaat.

De naaldhouder (AT3600L) vervangen

Bij normaal gebruik zou de naaldhouder ongeveer 300 uur moeten meegaan. We raden u

echter aan de naaldhouder te vervangen zodra u een verandering in de geluidskwaliteit opmerkt.

DE NAALDHOUDER VAN DE PATROON VERWIJDEREN

1. Duw de naaldhouder bij het uiteinde met een vinger omlaag in de richting van "A".
2. Trek de naaldhouder los in de richting van "B".

OPMERKING: Wanneer u teveel kracht op de naaldhouder uitoefent, kan deze breken.

DE NAALDHOUDER INSTALLEREN

1. Houd het uiteinde van de naaldhouder vast en steek deze in de toonarm in de richting van "C".
2. Duw de naaldhouder omhoog in de richting van "D" tot deze in de kop van de toonarm vergrendelt.

1. Verwiider en buig de naaldhouder niet.
2. De naald is scherp, raak deze niet aan om letsel aan uw hand te voorkomen.
3. Schakel het apparaat uit voordat u de naaldhouder vervangt.
4. Houd deze buiten bereik van kinderen.

Technische specificaties

Ingangsspanning	100-240 V,50/60 Hz
Adapteringang	DC IN 9 V, 1 A
Luidsprekeruitgang	2 x 5 W
Opgenomen vermogen	9W
Stroomverbruik (in stand-by)	<0,5 W
In stand-by-modus	Na 15 minuten zonder signaal
Bedrijfstemperatuur	0 °C-35 °C
Gebruiksstand	Horizontaal

VOEDINGSADAPTER

Fabrikant: Shenzhen Simsukian Electronics Technology Co., Ltd

Modelnummer: SK01T8-0900100Z

Ingang: 100-240 V\~50/60 Hz, 0,4 A

Maximale uitvoer: 9 V ±1,0 A, 9,0 W

Ingangsspanning: 100-240 V

AC-ingangsfrequentie: 50/60 Hz

Uitgangsspanning: 9 V

Uitgangsstroom: 1 A

Uitgangsvermogen: 9W

Gemiddelde actieve efficiëntie: 81,34%

Efficiëntie bij lage belasting (10%): 73,94%

Stroomverbruik bij geen belasting: 0,1 W

Gebruik uitsluitend de voeding vermeld in de gebruikshandleiding.

Opmerking: Wegens de vereisten van ErP Fase 2 inzake maatregelen voor energiebesparing, zal een apparaat aangesloten op netvoeding zichzelf automatisch op stand-by schakelen wanneer er 20 minuten lang geen muziek wordt afgespeeld.

Problemen oplossen

SYMPTOOM	MOGELIJKE OORZAAK	OPLOSSING
Aanzetten gaat niet.	Apparaat is losgekoppeld.	Sluit de DC-voedingsadapter aan op de voedingsingang.
Er komt geen geluid uit de luidsprekers.	Volume staat te laag ingesteld. Ingangsmodus en afspeelbron stemmen niet overeen.	Pas het volume aan. Selecteer de juiste ingangsmodus.
Ruis/vervorming van het geluid.	Het apparaat staat te dicht bij een tv-toestel of andere storingsbron.	Schakel de tv of de andere apparatuur uit en verplaats het apparaat.
Reageert niet.	De oorzaak kan een externe factor zijn zoals ESO (Electrostatische ontlading).	Koppel de voedingsadapter en het externe audioapparaat los. Sluit de voedingsadapter na 1 minuut weer aan.
PHONO
De geluidskwaliteit van de platenspeler wordt slechter.	De naaldhouder van de platenspeler is versleten.	Vervang de naaldhouder.
De afspeelsnelheid is abnormaal en springt op en neer.	De plaat ligt niet vlak. Het gat van de plaat zweeft rond de spindel.	Het gat van de plaat moet helemaal rond de spindel zakken. Laat het gat van de plaat niet zweven.
BLUETOOTH
Geen geluid.	Het afspeelapparaat staat niet in de Bluetooth-modus.	Zorg dat het afspeelapparaat op BT-modus is ingesteld.
	Het volume van uw afspeelapparaat of de aangesloten apparaten staat te laag.	Verhoog het volume op uw gekoppelde apparaat en/of het afspeelapparaat.
	Uw afspeelapparaat staat te ver verwijderd van het aangesloten apparaat of er bevinden zich obstakels tussen uw afspeelapparaat en het aangesloten apparaat.Kan niet koppelen met een Bluetooth-apparaat.	Plaats uw BT-apparaat dichter bij het afspeelapparaat. Schakel uw BT-apparaat en het afspeelapparaat uit en weer in.Controleer of het apparaat BT-compatibel is.
Het BT-apparaat koppelen gaat niet.

Garantie

Lenco verleent service en garantie in overeenstemming met de Europese wetgeving, wat betekent dat u bij reparaties (zowel tijdens als na de garantieperiode) contact dient op te nemen met uw lokale dealer.

Belangrijke opmerking:

Het is niet mogelijk om te repareren producten direct naar Lenco te sturen.

Belangrijke opmerking:

Als dit apparaat op enigerlei wijze wordt geopend door de gebruiker of een niet-officieel servicecentrum, komt de garantie te vervallen.

Dit apparaat is niet geschikt voor professioneel gebruik. Bij professioneel gebruik vervallen alle garantieverplichtingen van de fabrikant.

Disclaimer

Er worden regelmatig updates voor de firmware en/of hardwarecomponenten uitgegeven. Daarom kunnen sommige instructies, specificaties en afbeeldingen in deze documentatie enigszins afwijken van uw specifieke situatie. Alle items beschreven in deze handleiding, zijn alleen bestemd ter illustratie en zijn mogelijk niet van toepassing op uw situatie. Aan de beschrijving in deze handleiding kunnen geen wettelijke rechten of aanspraken worden ontleend.

Afvoeren van het oude apparaat

Dit symbool geeft aan dat het betreffende elektrische product of de batterij in Europa niet als algemeen huishoudelijk afval mag worden afgevoerd. Om ervoor te zorgen dat het product en de batterij op de juiste manier worden verwerkt, dient u deze af te danken in overeenstemming met de toepasselijke lokale wetgeving met betrekking tot de verwijdering van elektrische apparatuur of batterijen. U helpt hierdoor natuurlijke hulpbronnen te behouden en de normen voor milieubescherming bij de behandeling en verwijdering van elektrisch afval te verbeteren (richtlijn afgedankte elektrische en elektronische apparatuur).

Hierbij verklaart Commaxx dat het radiotoestel type [Lenco LS-66] in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres:

https://commaxx-certificates.com/doc/ls-66_doc.pdf

Type RF	Frequentiebereik (MHz)	Vermogen (dBm)
Bluetooth	2402-2480	<6

Service

Bezoek voor meer informatie en helpdeskondersteuning www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.
