MANUAL DE USUARIO LS-66 LENCO

Instrucciones de seguridad

PRECAUCIÓN:

Un uso de los controles, unos ajustes o un rendimiento de los procedimientos distintos a los especificados aquí puede resultar en una exposición peligrosa a la radiación.

PRECAUCIONES PREVIAS AL USO

TENGA ESTAS INSTRUCCIONES EN CUENTA:

1. No cubra ni obstruya las aberturas de ventilación. Si coloca el dispositivo sobre una estantería, deje una separación de 5 cm (2") alrededor de todo el dispositivo.
2. Instálelo en conformidad con el manual del usuario incluido.
3. Mantenga el dispositivo apartado de fuentes de calor como radiadores, calentadores, estufas, velas y otros productos que generen calor o llamas abiertas. El dispositivo solo puede utilizarse en climas moderados. Deben evitarse los entornos muy fríos o cálidos. La temperatura de funcionamiento es de entre 0 °C y 35° C.
4. Evite utilizar el dispositivo cerca de campos magnéticos intensos.
5. Las descargas electrostáticas pueden perturbar el uso normal de este dispositivo. En tal caso, solo tiene que seguir el manual de instrucciones para restablecer y reiniciar el dispositivo. Durante la transmisión de archivos, por favor manéjelo con cuidado y opérelo en un entorno libre de electricidad estática.
6. ¡Advertencia! Nunca introduzca objetos en las aberturas o conductos de ventilación del producto. Alto voltaje fluye a través del producto e insertar un objeto puede provocar una descarga eléctrica o un cortocircuito en sus componentes internos. Por el mismo motivo, no derrame agua ni líquidos sobre el producto.
7. No lo utilice en áreas mojadas o húmedas, como cuartos de baño, cocinas con mucho vapor o cerca de piscinas.
8. No se debe exponer el dispositivo a goteos ni salpicaduras y debe asegurarse de que no haya objetos llenos de líquidos, como jarrones, encima ni cerca del aparato.
9. No utilice este dispositivo si puede haber condensación. Cuando se utilice la unidad en una sala cálida y húmeda, pueden aparecer gotas de agua o condensación dentro de la unidad y esta puede no funcionar correctamente; deje la unidad apagada durante 1 o 2 horas antes de encender la alimentación: la unidad debe estar seca antes de encenderla.
10. Aunque este dispositivo está fabricado con el máximo cuidado y se ha comprobado varias veces antes de salir de fábrica, todavía es posible que se puedan producir problemas, igual que con todos los aparatos eléctricos. Si detecta humo, una acumulación excesiva de calor o cualquier otro fenómeno inesperado, deberá desconectar inmediatamente el enchufe de la toma de corriente.
11. Este dispositivo debe estar conectado a una fuente de alimentación conforme a lo indicado en la etiqueta de especificaciones. Si no está seguro del tipo de fuente de alimentación de su hogar, consulte con su distribuidor o su empresa eléctrica local.
12. Manténgalo alejado de los animales. Algunos animales muerden los cables eléctricos.
13. Utilice un trapo suave y seco para limpiar el dispositivo. No utilice disolventes ni líquidos con base de gasolina. Puede usar un paño húmedo con detergente diluido para eliminar las manchas persistentes.
14. El proveedor no asume ninguna responsabilidad por daños o datos perdidos como consecuencia de un funcionamiento incorrecto, uso incorrecto, modificación del dispositivo o sustitución de la batería.
15. No interrumpa la conexión mientras se formatea el dispositivo o esté transfiriendo archivos. De lo contrario, los datos podrían quedar dañados o perderse.
16. Si la unidad tiene una función de reproducción USB, se debe conectar directamente el dispositivo de memoria USB a la unidad. No utilice cables de extensión USB ya que pueden crear interferencias que causen una pérdida de datos.

17. La etiqueta de clasificación está marcada en el panel inferior o trasero del dispositivo.

18. Este aparato no está diseñado para su uso por personas (incluyendo niños) con discapacidades físicas, sensoriales o mentales o con falta de experiencia o conocimientos, salvo que estén bajo supervisión o hayan recibido formación sobre el uso correcto del dispositivo por parte de una persona responsable de su seguridad.

19. Este producto está destinado únicamente al uso no profesional y no al uso comercial ni industrial.
20. Compruebe que la unidad está ajustada en una posición estable. Los daños causados por las vibraciones o sacudidas derivadas del uso del producto en una posición inestable o el incumplimiento de otras advertencias o precauciones incluidas en este manual del usuario no estarán cubiertos por la garantía.
21. Nunca retire la carcasa del dispositivo.
22. Nunca coloque el dispositivo sobre otros equipos eléctricos.
23. No permita que los niños accedan a las bolsas de plástico.
24. Utilice solo los accesorios especificados por el fabricante.
25. Solicite todo el trabajo de mantenimiento a personal de servicio cualificado. El dispositivo deberá ser reparado cuando quede dañado de cualquier forma, por ejemplo, si el cable de alimentación o el enchufe están dañados, se ha derramado líquido o han caído objetos sobre él, ha quedado expuesto a la lluvia o a la humedad, no funciona con normalidad, o se ha caído al suelo.
26. La exposición prolongada a sonidos fuertes de reproductores personales de música puede provocar una pérdida temporal o permanente de audición.
27. Si el producto incluye un cable de alimentación o un adaptador de CA:

(1) Si hubiera algún problema, desconecte el cable de CA y solicite su mantenimiento al personal cualificado.
(2) Para cortar por completo la entrada de alimentación, deberá desconectar el enchufe de alimentación del aparato de la red eléctrica, ya que el elemento de desconexión es el enchufe del aparato.
(3) No pise ni pellizque el adaptador de corriente. Tenga mucho cuidado, en especial cerca de los enchufes y el punto de salida del cable. No coloque objetos pesados sobre el adaptador de corriente, ya que podría dañarlo. ¡Mantenga todo el dispositivo fuera del alcance de los niños! Si juegan con el cable de alimentación, pueden sufrir lesiones graves.
(4) Desenchufe el dispositivo durante tormentas eléctricas o si no se utiliza durante largos periodos.
(5) La toma debe estar instalada cerca del equipo y ser fácilmente accesible.
(6) No sobrecargue las tomas de CA ni los cables de extensión. Una sobrecarga podría provocar un incendio o una descarga eléctrica.
(7) Los dispositivos con una construcción de clase 1 deben estar conectados a una toma eléctrica con conexión a tierra protectora.
(8) Los dispositivos con una construcción de clase 2 no requieren una conexión a tierra.
(9) Sujete siempre el enchufe cuando lo extraiga de la toma de corriente. No tire del cable eléctrico. Podría provocar un cortocircuito.
(10) No utilice cables de alimentación o enchufes deteriorados o tomas sueltas. Podría provocar un incendio o descarga eléctrica.

1. Una vez abierta la tapa, tenga cuidado de no tocarla, ya que puede caer y pellizcarle los dedos o manos, y tampoco abra la tapa demasiado para evitar daños.

2. Debe mantenerse el aparato fuera del alcance de los niños para evitar daños de la aguja y pinchazos, así como prevenir heridas a causa de las caídas de la cubierta.

30. INSTALACIÓN

(1) Desempaquete todas las piezas y retire el material protector.
(2) No conecte la unidad a la corriente sin comprobar la tensión eléctrica y que se han hecho todas las demás conexiones.

ADVERTENCIA:

Para evitar posibles daños auditivos, no utilice el volumen alto durante mucho tiempo.

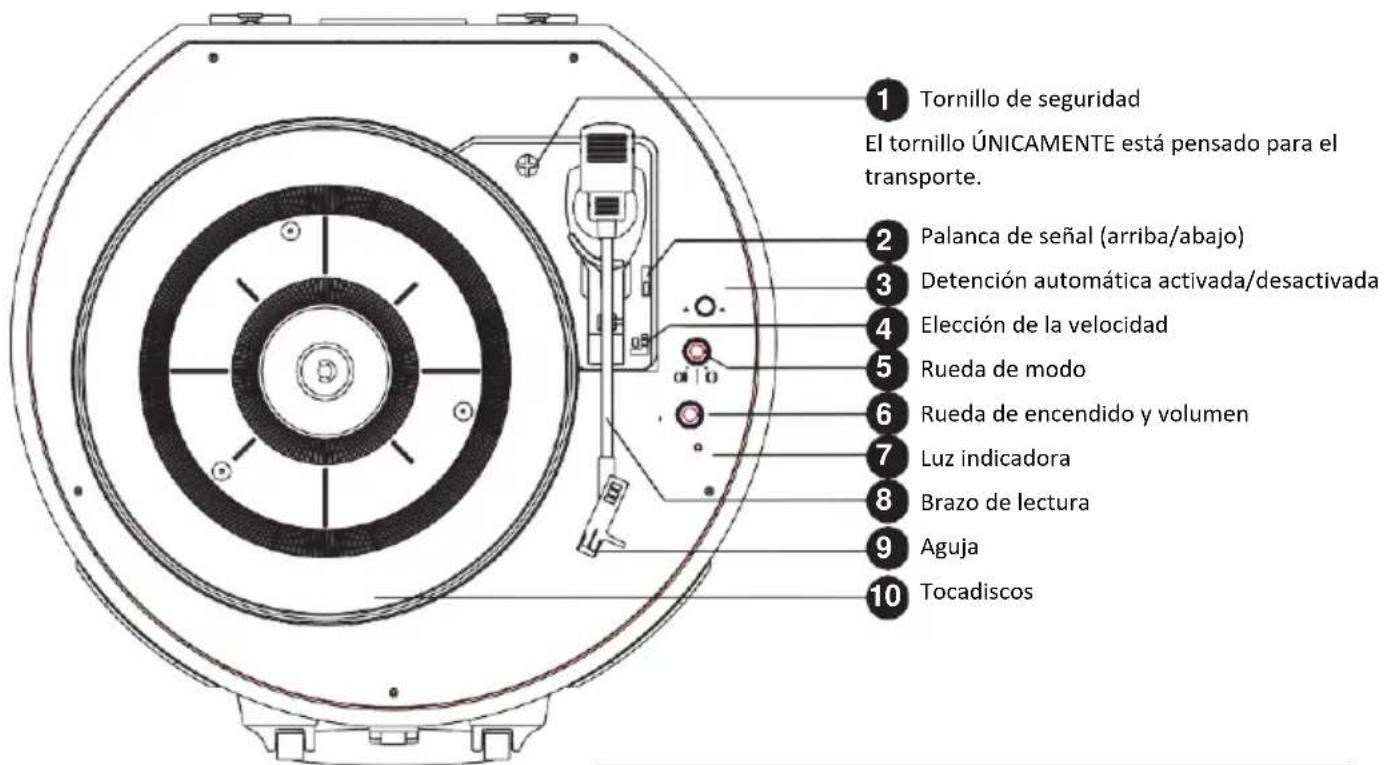

Descripción general del producto

1 Tornillo de seguridad El tornillo ÚNICAMENTE está pensado para el transporte. 2 Palanca de señal (arriba/abajo) 3 Detención automática activada/desactivada 4 Elección de la velocidad 5 Rueda de modo 6 Rueda de encendido y volumen 7 Luz indicadora 8 Brazo de lectura 9 Aguja 10 Tocadiscos

Luz indicadora
Color	Modo/estado
Rojo continuo	Modo fono
Rojo parpadeante	Modo salida Bluetooth 📋
Azul parpadeante	Estado de emparejamiento por Bluetooth 📋
Azul continuo	Reproducción/Modo Bluetooth

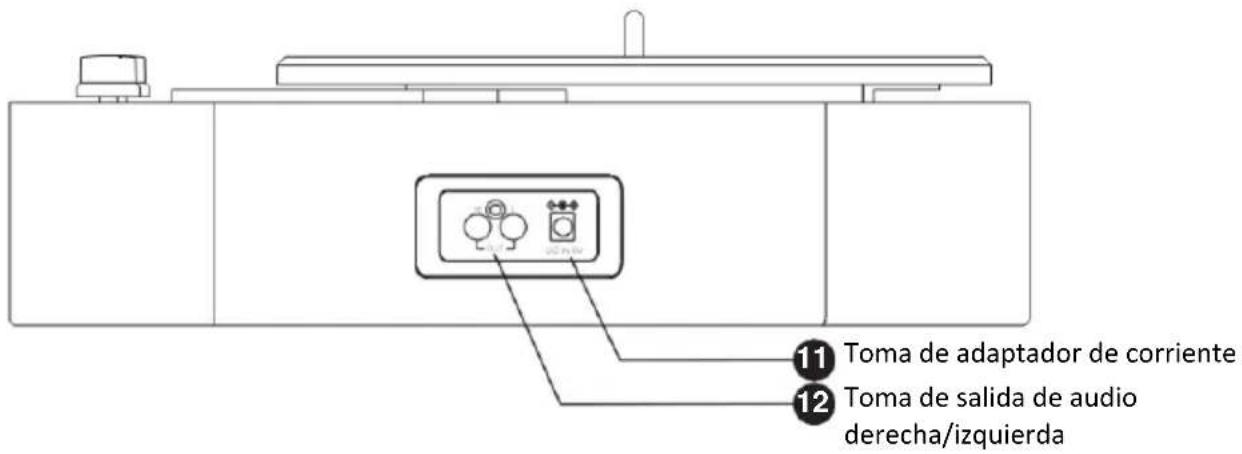

11 Toma de adaptador de corriente 12 Toma de salida de audio derecha/izquierda

Operación de configuración

1. Retire los envoltorios de la unidad.
2. Retire la cobertura protectora de la aguja tirando suavemente hacia la parte delantera de la unidad.

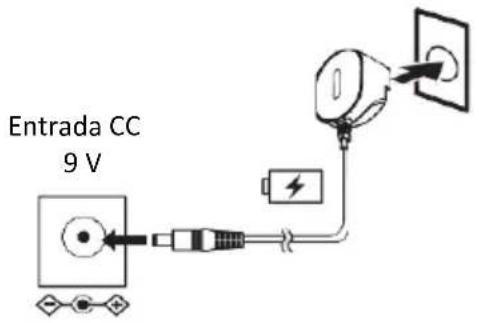

3. Conecte el Adaptador de corriente a la toma de entrada CC en el panel trasero.

NOTA:

El producto solo se puede usar con el tipo de fuente de alimentación señalada en la etiqueta de identificación.

Entrada CC 9 V

Instalar el enchufe de adaptador de corriente

Seleccione e instale el correspondiente adaptador de corriente en función del tipo de enchufe de pared: Enchufe del Reino Unido o europeo.

Base del adaptadorEnchufe del Reino Unido↑Enchufe europeo↑	1Alinee el enchufe del Reino Unido con la Base del adaptador y levántelo.	2Cuando el Enchufe llegue a la parte superior de la Base, se producirá el sonido «CLIC».	3Presione el Cierre del enchufe y baje el Enchufe.

Funcionamiento de los botones

PREPARACIÓN

1. Conecte el adaptador de corriente en la TOMA DE ENTRADA CC del panel trasero.
2. Gire el Tornillo de seguridad en el sentido de las agujas del reloj con una moneda o un destornillador.
3. Retire el protector de la Aguja.
4. Suelte el Brazo de lectura.

ENCENDIDO Y APAGADO

Gire la rueda de ENCENDIDO Y APAGADO para encender y apagar la unidad.

SELECCIONAR MODO

Gire la RUEDA DE MODO para seleccionar el modo de reproducción: Salida Bluetooth, Fono, Bluetooth.

CONTROL DEL VOLUMEN

Gire la RUEDA DE VOLUMEN para ajustar el volumen.

PALANCA DE SEÑAL (ARRIBA/ABAJO)

Pulse la Palanca de señal para levantar o bajar el Brazo de lectura temporalmente.

VELOCIDAD

Seleccione la VELOCIDAD del disco. Use el adaptador de 45 rpm para poner el disco de 45 rmp.

INICIAR/PARAR

Levante la Palanca de señal para levantar el Brazo de lectura del soporte. Mueva con suavidad el Brazo de lectura hacia el borde del disco para que empiece a girar el tocadiscos. Levante el Brazo de lectura para detener la reproducción y póngalo con la mano de nuevo en el soporte.

DETENCIÓN AUTOMÁTICA ACTIVADA/DESACTIVADA

Active la función DETENCIÓN AUTOMÁTICA ACTIVADA/DESACTIVADA, cuando el Tocadiscos detenga la reproducción del Disco, el Tocadiscos dejará de girar.

Modo fono

1. Gire la RUEDA DE MODO para entrar en el Modo fono, las luces de indicación se pondrán rojo continuo.
2. Use el adaptador de 45 rpm para poner el disco de 45 rmp y seleccione la velocidad correspondiente.
3. Ponga con suavidad el disco Fono en el tocadiscos.
4. Levante el Brazo de lectura y ponga la Aguja en el Disco para que el Tocadiscos empiece a reproducir.

Modo salida Bluetooth

1. Al reproducir el disco Fono en el Modo Fono, gire la RUEDA DE MODO para entrar en el modo salida Bluetooth y el Indicador parpadeará en rojo.
2. Encienda el ajuste Bluetooth del dispositivo Bluetooth externo.
3. Espere unos segundos, la unidad se emparejará automáticamente al dispositivo Bluetooth externo.
4. La unidad reproducirá música automáticamente mediante el dispositivo Bluetooth externo.

Modo Bluetooth

1. Gire la RUEDA DE MODO para entrar en el Modo Bluetooth.
2. Cuando la luz indicadora destella en azul, está en modo vinculado con Bluetooth.
3. Active la función Bluetooth en el teléfono y, a continuación, entrará en la página de búsqueda de Bluetooth y busque el nombre para emparejar "Lenco LS-66".
4. Introduzca la contraseña "0000" si es necesario.
5. Cuando se empareje correctamente, la luz de indicación dejará de parpadear.
6. Ponga los dispositivos Bluetooth a menos de 10 metros.
7. La operación de reproducción la controla el dispositivo externo.

Modo salida de audio

1. Al reproducir un disco, use el CABLE DE AUDIO DERECHO/IZQUIERDO para conectar la toma de salida de audio en el panel trasero de la unidad con otro dispositivo amplificador con enchufes auxiliares RCA.
2. La operación de reproducción la controla la unidad Fono.
3. El volumen lo controla el dispositivo externo.

Reemplazar la aguja (AT3600L)

La aguja debería tener una vida útil de aproximadamente 300 horas con un uso normal. Se

recomienda reemplazar la aguja en cuanto se perciba un cambio en la calidad del sonido.

RETIRAR LA AGUJA DEL CARTUCHO

1. Ponga los dedos en la punta de la aguja y presione hacia "A".
2. Tire de la aguja en dirección a "B".

NOTA: Si se aplica demasiada presión al ejercer fuerza en la aguja, puede dañarse o romperse el cartucho.

1. Sostenga la punta de la aguja e inserte el otro extremo presionado en dirección a "C".
2. Empuje la aguja en dirección a "D" hasta que se fije en la punta.

PRECAUCIÓN:

1. No retire ni doble la aguja.
2. Debido a sus bordes afilados, no toque la aguja para evitar lesiones en la mano.
3. Apague la alimentación antes de reemplazar la aguja.
4. Manténgalo fuera del alcance de los niños.

Especificaciones técnicas

Corriente de entrada	100-240 V, 50/60 Hz
Entrada del adaptador	Entrada CC 9 V, 1 A
Salida de altavoces	2 x 5 W
Consumo de energía	9 W
Consumo de energía (en espera)	<0,5 W
Entrar en el modo de suspensión	Después de 15 minutos sin señal
Temperatura de funcionamiento	0°C - 35°C
Posición de operaciones	Horizontal

ADAPTADOR DE CORRIENTE

Fabricante: Shenzhen Simsukian Electronics Technology Co., Ltd

Número de modelo: SK01T8-0900100Z

Entrada: 100-240 V, 50/60 Hz, 0,4 A

Salida máxima: 9 V -1,0 A;9,0 W

Tensión de entrada: 100 - 240 V

Frecuencia CA de entrada: 50/60 Hz

Tensión de salida: 9 V

Corriente de salida: 1 A

Potencia de salida: 9 W

Eficiencia activa media: 81,34 %

Eficiencia con carga baja (10 %): 73,94 %

Consumo energético sin carga: 0,1 W

Use únicamente la alimentación descrita en las instrucciones de usuario.

Observación: Debido al ErP Fase 2 sobre las exigencias de medidas de ahorro energético, una unidad que se conecta a la alimentación cambiará automáticamente al modo en espera cuando no se reproduce música durante 20 minutos.

Resolución de probemas

SÍNTOMA	CAUSAS POSIBLES	SOLUCIÓN
No se enciende.	La unidad está desenchufada.	Conecte el adaptador de corriente CC a la toma.
No sale sonido de los altavoces.	El volumen está definido demasiado bajo.El modo de entrada no se corresponde con la fuente de reproducción.	Ajuste el volumen. Seleccione el modo de entrada correcto.
Ruido o distorsión en la salida de sonido.	La unidad está demasiado cerca de una TV u otro aparato que interfiere.	Apague la TV u otro aparato y ponga la unidad en otro sitio.
Produce error al responder.	Puede deberse a factores externos como la ESD (descarga electrostática).	Desconecte el adaptador de corriente y el dispositivo de audio externo.Vuelva a enchufar el adaptador de corriente después de 1 minuto.
PHONO
Bajada de calidad del audio del tocadiscos.	La aguja del tocadiscos está gastada.	Reemplace la aguja.
La reproducción tiene una velocidad anómala y salta.	El disco está desnivelado y la reproducción se interrumpe en la brecha.	El disco debe pasar por la brecha del eje. No suspenda el disco en la brecha.
BLUETOOTH
No hay sonido.	La unidad no está seleccionada en el modo Bluetooth.	Asegúrese de que la unidad está seleccionada en el modo Bluetooth.
	El volumen del dispositivo o de la unidad no está subido.	Suba el volumen del dispositivo vinculado o el de la unidad.
	El dispositivo está demasiado alejado de la unidad o hay algún obstáculo entre el dispositivo y la unidad.	Ponga el dispositivo Bluetooth más cerca de la unidad.Apague el dispositivo Blueetooth y la unidad y, a continuación, enciéndalos.
No se puede vincular el dispositivo Bluetooth.	No se puede emparejar con un dispositivo Bluetooth.	Confirme que el dispositivo es compatible con Bluetooth y está arreglado.

Garantía

Lenco ofrece servicio y garantía en conformidad con las leyes europeas, por lo que en caso de requerir una reparación (tanto durante como después del periodo de garantía) debe ponerse en contacto con su distribuidor local.

Nota importante:

No es posible enviar directamente a Lenco los productos que necesiten reparación.

Nota importante:

Si se abre la unidad o se accede a su interior en modo alguno en un centro de mantenimiento no oficial, la garantía quedará anulada.

El dispositivo no es adecuado para un uso profesional. En caso de realizar un uso profesional, todas las obligaciones de garantía del fabricante quedarán anuladas.

Exención de responsabilidad

Se realizan actualizaciones del firmware y/o componentes de hardware de manera periódica. Por tanto, algunas instrucciones, especificaciones e imágenes de estos documentos podrían diferir ligeramente de su situación concreta. Todos los elementos descritos en esta guía son meramente ilustrativos y pueden no aplicarse a su situación particular. Las descripciones de este manual no otorgarán ningún derecho legal.

Eliminar el dispositivo antiguo

Este símbolo indica que el producto eléctrico o batería pertinente no debe eliminarse con los residuos domésticos generales en Europa. Para garantizar un tratamiento correcto de los residuos del producto y las pilas, elimínelos en conformidad con las leyes locales vigentes para la eliminación de equipos eléctricos y pilas. Al hacerlo, ayudará a preservar los recursos naturales y mejorar los niveles de protección del medio ambiente en el tratamiento y eliminación de residuos eléctricos (Directiva sobre residuos de aparatos eléctricos y electrónicos).

DECLARACIÓN DE CONFORMIDAD

Por el presente, Commaxx declara que el equipo de radio tipo [Lenco LS-66] cumple con la directiva 2014/53/UE. El texto completo de la declaración de conformidad con la UE está disponible en la siguiente dirección de Internet:

https://commaxx-certificates.com/doc/ls-66_doc.pdf

Tipo de radiofrecuencia	Rango de frecuencia (MHz)	Potencia (dBm)
Bluetooth	2402 - 2480	<6

Servicio

Para más información y atención al cliente, visite www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.
