MANUALE UTENTE RCWI-6G Royal Catering

Istruzioni per l'uso

ATTENZIONE! Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	CANTINETTA FRIGO PER VINO
Modello	RCWI-4G	RCWI-6G	RCWI-7G
Tensione di alimentazione [V~] / Frequenza [Hz]	230~/50
Corrente nominale [A]	0,7	0,5	0.4
Classe di protezione	I
Refrigerante/quantità di refrigerante [g]	R600a/26	R600a/50	R600a/20
Volume della camera [L]	137 138 56
Capacità della camera espressa in numero di bottiglie di vino [pz]*.	46 52 20
Classe climatica	N, SN, ST	N, ST
Classe di efficienza energetica	G
Consumo di energia [kWh/24h)	0,400 0,405		0.375
Consumo energetico annuo [kWh/anno]	146 148 137
Sostanza isolante	Ciclopentano
Intervallo di controllo della temperatura di raffreddamento[°C]	5-22
Funzione di sbrinamento	auto
Dimensioni (Larghezza - Profondità- Altezza) [mm]	645 x 630 x 930	643 x 595 x 820	643 x 295 x 821
Weight [kg]	45	47,5	28,5

* Il design dei ripiani utilizzati all'interno della camera di refrigerazione consente la conservazione di bottiglie da 0,75 L. Il livello massimo di riempimento del vano frigorifero è indicato sulla loro base.

1. Descrizione generale

Il manuale ha lo scopo di aiutare nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTE ISTRUZIONI PRIMA DI INIZIARE IL LAVORO.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnologico e della possibilità di ridurre il rumore, l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

Spiegazione dei simboli

CE	Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.
	Prima dell’uso bisogna prendere visione del manuale
	Prodotto riciclabile.

		ATTENZIONE! o AVVERTENZA! o RICHIAMO! Segnale generico di pericolo.
		ATTENZIONE! Avvertenza contro la folgorazione!
		ATTENZIONE! Pericolo di incendio - materiali facilmente inflammabili!
		Da utilizzare esclusivamente all'interno dei locali.

ATTENZIONE! Le illustrazioni in questo manuale sono solo a scopo illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservazione delle avvertenze e delle istruzioni può causare folgorazione, incendio e/o danni fisici o morte.

Il termine "dispositivo" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce alla VETRINA FRIGO PER VINO.

2.1. Sicurezza elettrica

a) La spina dell'apparecchio deve essere adattata alla presa. Non modificare la spina in alcun modo. Le spine originali e le prese corrispondenti riducono il rischio di scosse elettriche.

b) Evitare di toccare i componenti con messa a terra come tubi, radiatori, fornelli e frigoriferi. C'è un rischio maggiore di scossa elettrica se il corpo è messo a terra e tocca l'unità esposta a pioggia diretta, pavimentazione bagnata e funzionamento in un ambiente umido. Il passaggio dell'acqua nell'apparecchio aumenta il rischio di danneggiamento o di folgorazione.

c) Non toccare l'apparecchio con mani bagnate o umide.

d) Non usare il cavo dell'alimentazione in modo inadeguato. Non usarlo mai per portare il dispositivo né tirare per estrarre la spina dalla presa. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

e) Se l'uso dell'apparecchio in un ambiente umido non può essere evitato, è necessario utilizzare un interruttore differenziale (RCD). L'utilizzo di un RCD riduce il rischio di scosse elettriche.

f) Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato o mostra chiari segni di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal servizio di assistenza del produttore.

g) Per evitare scosse elettriche, non immergere il cavo, la spina o l'apparecchio stesso in acqua o altri liquidi. Non utilizzare l'apparecchio su superfici bagnate.

h) ATTENZIONE - PERICOLO DI MORTE! Quando si pulisce o si usa l'apparecchio, non immergerlo mai in acqua o altri liquidi.

2.2. Sicurezza sul posto di lavoro

a) Mantieni l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti, fare attenzione a quello che si fa e usare il buon senso utilizzando l'apparecchio.

b) In caso di constatazione di danno o non conformità nel funzionamento del dispositivo bisogna spegnerlo immediatamente e informare la persona delegata.

c) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.

d) L'apparecchio può essere riparato esclusivamente dal servizio di assistenza del produttore. Non eseguire le riparazioni da soli!

e) In caso di incendio o di accensione del fuoco, si devono usare solo estintori a polvere o a neve (CO2) per spegnere l'apparecchio sotto tensione.

f) Controllare regolarmente lo stato degli adesivi con le informazioni di sicurezza. In caso di adesivi non leggibili, procedere alla sostituzione.

g) Conservare il manuale d'uso per utilizzo futuro. Se l'apparecchio deve essere trasferito a terzi, anche il manuale d'uso deve essere consegnato insieme all'apparecchio.

h) Tenere le parti dell'imballaggio e le piccole parti di assemblaggio fuori dalla portata dei bambini.

i) Tenere l'apparecchio lontano dalla portata dei bambini e degli animali.

Attenzione! occorre proteggere bambini e astanti durante il lavoro con l'aparecchio.

2.3. Sicurezza personale

a) L'apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con funzioni mentali, sensoriali o intellettuali ridotte, o con mancanza di esperienza e/o conoscenza, a meno che non siano sorvegliati

da una persona responsabile della loro sicurezza o abbiano ricevuto da questa istruzioni sull'uso dell'apparecchio.

b) Per prevenire l'avvio accidentale, assicurarsi che l'interruttore sia in posizione off prima di connettersi alla fonte di alimentazione.

c) L'apparecchio non è un giocattolo. I bambini non devono giocare con l'apparecchio.

d) Non mettere le mani o qualsiasi oggetto all'interno dell'apparecchiatura in funzionamento!

2.4. Utilizzo sicuro dell'apparecchio

a) Non sovraccaricare il prodotto. Utilizzare strumenti adatti all'applicazione. Un apparecchio selezionato correttamente farà un lavoro migliore e più sicuro per il quale è stato progettato.

b) Non utilizzare l'apparecchio se l'interruttore ON/OFF non funziona bene (non si accende e non si spegne). L'apparecchio che non può essere controllato da un interruttore, non è sicuro, non può funzionare e deve essere riparato.

c) Bisogna scollegare l'apparecchio dall'alimentazione prima della regolazione, della pulizia e della manutenzione. Questa misura preventiva riduce il rischio di messa in moto accidentale.

d) Tenere l'apparecchio inutilizzata fuori dalla portata dei bambini e di chiunque non abbia familiarità con l'apparecchio o con questo manuale. Le apparecchiature elettriche sono pericolose nelle mani di utilizzatori inesperti.

e) Mantenere l'apparecchio in uno stato tecnico buono. Controlla prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro dell'apparecchio). In caso di danno, fai riparare l'apparecchio prima dell'uso.

f) La riparazione e la manutenzione delle apparecchiature dovrebbero essere effettuate dal personale qualificato utilizzando esclusivamente parti di ricambio originali. Ciò garantirà un utilizzo sicuro.

g) Per assicurare l'integrità operativa progettata, non rimuovere le coperture installate in fabbrica o allentare le viti.

h) Durante il trasporto e lo spostamento dell'apparecchio dal luogo di stoccaggio a quello di utilizzo, si deve tener conto delle norme di sicurezza e di salute per la movimentazione manuale in vigore nel paese in cui l'apparecchio viene utilizzato.

i) È vietato muovere, spostare o ruotare l'apparecchio durante il funzionamento.

j) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.

k) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza sorveglianza.

I) È vietato manomettere il design del prodotto per modificarne i parametri o la costruzione.

m) Tenere il dispositivo lontano da fonti di fuoco e di calore

n) Non coprire i fori di ventilazione dell'apparecchio.

o) Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

p) L'apparecchio deve essere collegato direttamente alla presa a muro.

q) Dopo la consegna dell'unità, attendere 8 ore affinché il refrigerante utilizzato all'interno dell'unità si stabilizzi prima di collegarla alla rete elettrica.

r) Non posizionare l'apparecchio vicino ad apparecchiature che generano alte temperature/calore (radiatori, caldaie) e non metterlo alla luce diretta del sole!

s) Non danneggiare il circuito del refrigerante.

t) Non permettere che le bobine posteriori dell'apparecchio entrino in contatto con la superficie del muro.

u) ATTENZIONE! Il dispositivo contiene sostanze infiammabili nella sua struttura! Se l'unità è danneggiata, evitare il contatto con fiamme libere e ventilare a fondo il locale in cui si trova la strumentazione!

v) Non posizionare l'apparecchio vicino allo stoccaggio di materiali infiammabili come carta o altri materiali.

w) Non mettere oggetti pesanti sull'apparecchio.

x) C'è il rischio che il bambino rimanga bloccato all'interno del dispositivo. Prima di riporre l'apparecchio fuori uso, tagliare il cablaggio sul retro dell'apparecchio e disattivare la serratura della porta in modo che i bambini non possano rimanere bloccati all'interno dell'apparecchio.

y) L'apparecchio non è destinato al congelamento di alimenti.

z) I ripiani preimpostati assicurano l'uso più efficiente dell'energia da parte dell'attreszzatura di refrigerazione.

aa) Non utilizzare all'interno del frigorifero alcuna apparecchiatura elettrica diversa da quella fornita dal produttore.

bb) Non utilizzare il dispositivo in stanze non riscaldate.

cc) Non aprire lo sportello dell'unità troppo spesso o lasciarlo aperto per lunghi periodi di tempo. Ciò comporta un maggiore consumo di elettricità, che può causare danni all'unità.

dd) Se l'unità di refrigerazione rimane a lungo senza carico, spegnerla. Sbrinare, pulire, asciugare e lasciare lo sportello aperto per evitare la formazione di muffa all'interno dell'unità.

ee) È vietato l'uso di apparecchi elettrici esterni per accelerare il processo di sbrinamento.

ff) Non conservare sostanze esplosive all'interno del dispositivo, ad esempio: lattine contenenti gas infiammabile compresso.

gg) L'installazione dell'unità deve essere eseguita da personale qualificato.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo

rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia di mantenere la cautela e il buon senso durante l'utilizzo.

3. Principi di utilizzo

L'unità è progettata per la conservazione di bevande in recipienti esterni, utilizzando la temperatura appropriata. L'area di utilizzo comprende solo le famiglie e i loro derivati.

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

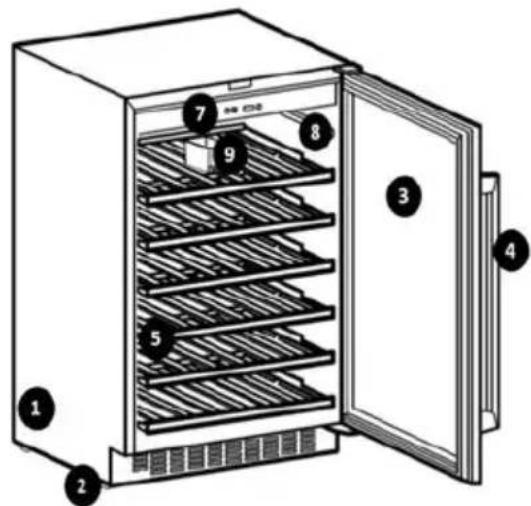

3.1. Descrizione del dispositivo

1 - Alloggiamento
2 - Base antiscivolo
3 - Porta
4 - Maniglia
5 - Scaffale
6 - Pannello di controllo modello RCWI-4G
7 - Pannello di controllo modello RCWI-6G / RCWI-7G
8 - Camera di raffreddamento
9 - Serbatoio

a - Interruttore di alimentazione
b - Pulsante di illuminazione della camera a LED
c - Pulsante di regolazione della temperatura
d - Pulsante per la regolazione, valore crescente
e - Pulsante per la regolazione, valore decrescente
f - Display LCD
g - Display LCD della zona superiore
h - Display LCD della zona inferiore

3.2. Preparazione al lavoro

La temperatura ambiente per ciascun modello non deve superare il seguente intervallo: 10-32°C - modello RCWI-4G; 16-38°C - modello RCWI-6G; 10-38°C - modello RCWI-7G. L'apparecchio deve essere posizionato in modo da garantire una buona circolazione dell'aria. Mantenere una distanza minima di 30 cm dalla parete posteriore dell'unità. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzare sempre l'apparecchio su una superficie piana, stabile, pulita, resistente al fuoco e tenere fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali o intellettuali ridotte. L'apparecchio deve essere collocato in modo tale che la spina di alimentazione possa essere raggiunta in qualsiasi momento. Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

PRIMA DEL PRIMO UTILIZZO

Prima del primo utilizzo, smontare tutti i componenti e lavarli, nonché lavare l'interno e l'esterno dell'unità.

ATTENZIONE! Prima di essere collegato alla rete elettrica, l'apparecchio può generare un odore caratteristico, che si spegne gradualmente quando l'apparecchio raggiunge la temperatura programmata.

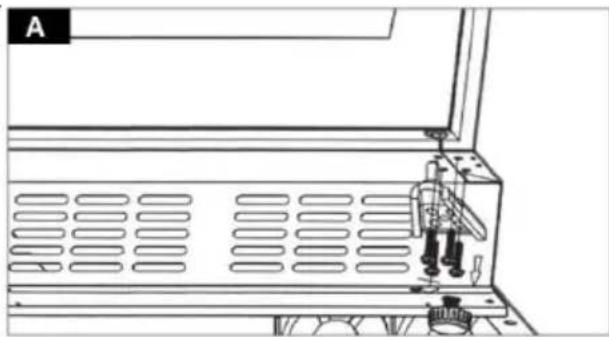

MONTAGGIO DELL'APPARECCHIO

In fabbrica l'unità ha una configurazione con porta destra, ma è possibile installare la porta come porta sinistra, a seconda delle preferenze dell'utente. L'unità è stata progettata per il funzionamento a libera installazione o a incasso.

a) ATTENZIONE! Prima di procedere alla rimozione/installazione dello sportello, fissare correttamente l'unità in modo da evitare danni. Rimuovere tutte le parti mobili dall'interno dell'unità. Prima di inclinare l'unità, proteggere il circuito del refrigerante stendendo un materiale morbido sul punto di contatto con la superficie!
b) Per cambiare il lato di installazione della porta, si consiglia di appoggiare l'unità sul pannello posteriore.
c) Tenendo lo sportello dell'unità, rimuovete la cerniera inferiore svitando i suoi elementi di fissaggio (Figura A).
d) Far scivolare con cautela la porta dal perno della cerniera superiore (Fig. B). Posizionare lo sportello rimosso in un luogo sicuro, con il pannello esterno rivolto verso l'alto.
e) ATTENZIONE! Prestare attenzione alla serie di fissaggi rimossi. Controllare che non rimangano fissi i punti in cui la porta incontra l'alloggiamento, la guarnizione, ecc.
f) Rimuovere la cerniera superiore dello sportello dell'unità svitando i relativi fissaggi (Figura C).

g) Nell'angolo superiore sinistro dell'unità, al posto del fissaggio della cerniera, fare leva e rimuovere i coperchi dei fori di montaggio (Fig. D).
h) Coprite i fori di montaggio lasciati dai supporti delle cerniere del lato destro con le coperture precedentemente rimosse (Fig. E).
i) Installare la cerniera laterale sinistra, avvitando i suoi supporti nei fori di montaggio previsti (Fig. F).
j) Ruotare lo sportello dell'unità di 180° e farlo scorrere nel perno di montaggio della cerniera sinistra.
k) Installare la cerniera inferiore del lato sinistro. Far scorrere il perno della cerniera nell'apposito foro di montaggio della porta e fissarlo con gli elementi di fissaggio (Fig. G).
I) Installare la staffa dello sportello dell'unità (fig. H).
m) A tal fine, rimuovere la guarnizione sul lato interno della porta. La struttura dell'unità, sotto l'elemento di tenuta, contiene fori di montaggio dedicati.
n) ATTENZIONE! Indipendentemente dal lato di installazione della staffa (sinistra/destra), i fori di montaggio progettati in fabbrica per ciascun lato.
o) Preparare i supporti. Far scorrere una rondella di sicurezza sulla vite di montaggio, seguita da una rondella piatta.
p) Applicare la staffa dell'unità dall'esterno della porta. Allineare gli assi dei fori di montaggio della staffa e della porta.
q) Far passare la struttura di montaggio precedentemente preparata attraverso i fori di montaggio superiori e inferiori. Premere i supporti tra loro.
r) Reinstallare la guarnizione nella posizione dedicata.
s) Per costruire l'unità, è necessario installare una staffa adeguata, fissando l'unità con l'alloggiamento superiore. La staffa di collegamento viene fornita con l'unità. Il montaggio della staffa deve essere scelto individualmente, in base alle normative del proprio Paese.
t) Installare la staffa di collegamento nella parte superiore dell'unità, al posto dei fori di montaggio dedicati. Inserire l'unità nella posizione desiderata e fissarla alla parte superiore dell'alloggiamento (vedere Figura H).
u) Regolare il livello/altezza dell'unità utilizzando le basi anteriori (rotazione in senso orario o antiorario).
v) ATTENZIONE! A causa dell'inclinazione dell'apparecchio durante l'installazione della porta, attendere 8 ore affinché il refrigerante utilizzato all'interno dell'apparecchio si stabilizzi prima di collegare l'apparecchio alla rete elettrica!

3.3. Lavoro con l'apparecchio

Prima di lavorare con l'unità, collegare i cavi di alimentazione necessari all'unità. Familiarizzare con i parametri/funzioni del dispositivo. Dopo aver avviato il sistema, impostare i parametri desiderati come descritto di seguito.

ATTENZIONE! Quando l'apparecchio viene collegato per la prima volta alla rete elettrica e viene programmata la temperatura di raffreddamento (o dopo una lunga pausa dall'uso), può verificarsi una differenza di temperatura tra il valore nominale (visualizzato sul pannello di controllo) e la temperatura all'interno del vano frigorifero. Questa temperatura si stabilizzerà con il funzionamento continuo dell'unità. Non aprire lo sportello dell'unità durante il processo di stabilizzazione della temperatura. Se l'unità si spegne durante il processo di raffreddamento, attendere circa 5 minuti prima di riavviare il sistema (altrimenti l'unità non si accende).

3.3.1. AVVIO DELL'UNITÀ / IMPOSTAZIONI DELLA TEMPERATURA

ATTENZIONE! Qualsiasi configurazione della temperatura di raffreddamento della camera di raffreddamento genera un maggiore funzionamento del circuito del refrigerante, che può portare l'alloggiamento dell'unità a raggiungere temperature elevate. Una volta che il sistema raggiunge il valore di soglia impostato, i pannelli dell'unità si raffreddano gradualmente fino a raggiungere il valore di temperatura intorno all'unità.

MODELLO RCWI-4G

a) L'unità viene avviata tramite il pannello di controllo, situato nella parte centrale della camera di raffreddamento.
b) Per avviare il sistema, selezionare e tenere premuti contemporaneamente i pulsanti (b, c) per circa 5 secondi per l'accensione dei LED e il controllo della temperatura.
c) Il vano frigorifero dell'unità comprende due zone di raffreddamento: superiore e inferiore. La configurazione della temperatura deve essere eseguita separatamente per ciascuno di essi.
d) ATTENZIONE! Le zone di raffreddamento superiore e inferiore hanno lo stesso intervallo di regolazione della temperatura. Quando si definisce il valore di raffreddamento della zona superiore, il sistema assegna automaticamente il valore dato alla zona inferiore. La zona inferiore dello scomparto di refrigerazione può avere lo stesso valore di temperatura di refrigerazione o un valore superiore rispetto alla zona superiore dello scomparto di refrigerazione. Si raccomanda che la differenza di temperatura tra le zone di raffreddamento non sia superiore a 4 °C.

e) Per impostare il valore della temperatura di raffreddamento, selezionare il pulsante di regolazione della temperatura (c) dal pannello di controllo.

• Una singola selezione del pulsante di regolazione (c) visualizzerà il valore attuale della temperatura di raffreddamento sullo schermo LCD.
• Selezionando due volte il pulsante, il sistema passa alla configurazione della temperatura della zona di raffreddamento superiore.
• Selezionando tre volte il pulsante, il sistema passa alla configurazione della temperatura della zona di raffreddamento inferiore.

f) Il valore della temperatura attualmente visualizzato sul display LCD si accende e si spegne ciclicamente. Definire il valore della temperatura di raffreddamento desiderata utilizzando i pulsanti di regolazione (d, e), aumentando/diminuendo il valore. La temperatura viene regolata con incrementi di 1°C.
g) Dopo aver definito il valore della temperatura di raffreddamento, attendere circa 2 secondi finché il valore inserito sullo schermo LCD non si stabilizza. Le modifiche saranno memorizzate nella memoria del sistema.
h) È possibile scambiare le unità di temperatura operativa dell'unità (F/°C). Per regolare le unità di temperatura di funzionamento dell'apparecchio, dal pannello di controllo selezionare e tenere premuto il pulsante della spia LED del vano frigorifero (c) per circa 5 secondi.
i) L'unità di temperatura (F/°C) del funzionamento dell'unità è visualizzata dall'indicatore LED, sul pannello di controllo.

Funzione	Azione		Controllo
Accensione del dispositivo	5 sec.		x
Visualizzazione della temperatura di raffreddamento	1 x		/
Controllo della temperatura della zona superiore	2 x
Controllo della temperatura della zona inferiore	3 x
Convertire le unità di misura della temperatura (F/°C)	5 sec.		x

a) L'unità viene avviata tramite il pannello di controllo, situato nella parte superiore del vano frigorifero.
b) Per avviare il sistema, selezionare e tenere premuto l'interruttore di alimentazione dell'unità (a) per circa 5 secondi.
c) Per impostare il valore della temperatura di raffreddamento, selezionare dal pannello di controllo i pulsanti per aumentare/diminuire (d, e) il valore della temperatura. La temperatura viene regolata con incrementi di 1°C.
d) Il valore della temperatura attualmente visualizzato sul display LCD si accende e si spegne ciclicamente.
e) Dopo aver definito il valore della temperatura di raffreddamento, attendere circa 2 secondi finché il valore inserito sullo schermo LCD non si stabilizza. Le modifiche vengono memorizzate nella memoria del sistema.
f) È possibile scambiare le unità di temperatura operativa dell'unità (F/°C). Per regolare le unità di temperatura di funzionamento dell'apparecchio, dal pannello di controllo selezionare e tenere premuto il pulsante della spia LED del vano frigorifero (c) per circa 5 secondi.
g) L'unità di temperatura (F/°C) del funzionamento dell'unità è visualizzata dall'indicatore LED, sul pannello di controllo.

Funzione	Azione		Controllo
Accensione del dispositivo	5 sec.		x
Controllo della temperatura di raffreddamento	x
Convertire le unità di misura della temperatura (F/°C)	5 sec.		x

3.3.2. FUNZIONAMENTO DELL'UNITÀ (MODELLO RCWI-4G / RCWI-6G / RCWI-7G)

a) Definire la temperatura di raffreddamento appropriata del vano frigorifero.
b) Accendere l'illuminazione del vano frigorifero dell'unità selezionando il pulsante di illuminazione LED (b) dal pannello di controllo. Selezionando nuovamente il pulsante si spegne l'illuminazione della camera.
c) L'unità è dotata di un sistema per mantenere il livello di umidità ottimale all'interno del vano frigorifero. Il serbatoio (9) che regola il livello di umidità si trova su binari dedicati, nel ripiano superiore della camera di refrigerazione. Prima di riempire l'interno dell'unità, riempire il serbatoio (9) con acqua per ¾ del volume totale e installarlo in un luogo apposito.

ATTENZIONE! Controllare regolarmente il livello di riempimento del serbatoio di controllo dell'umidità. Se necessario, riempire il serbatoio.

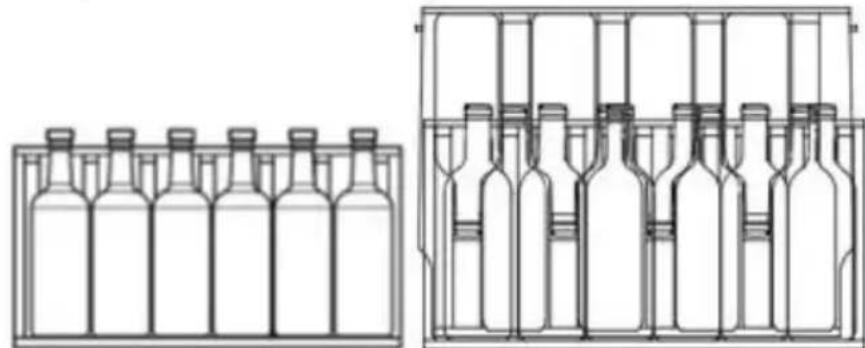

d) Riempire l'interno dell'unità seguendo le istruzioni riportate di seguito. ATTENZIONE! Il tempo di raffreddamento della carica della camera di raffreddamento dipende dal numero di bottiglie collocate. Il raffreddamento delle singole bottiglie è più rapido rispetto a quando la camera è completamente occupata.

e) Se è necessario spostare l'unità dalla sua posizione attuale, rimuovere tutti gli oggetti mobili dall'interno della camera. Fissare i ripiani e le porte dell'unità con del nastro adesivo per il trasporto. Coprire i pannelli esterni dell'unità con materiale che li protegga da eventuali danni, come graffi, ecc.

CONSERVAZIONE DELLE BOTTIGLIE

f) Il design dei ripiani utilizzati all'interno della camera di raffreddamento consente la conservazione di bottiglie da 0,75 L. In base ad essi, viene indicato il livello massimo di riempimento della camera di refrigerazione.

g) Prima di riempire l'interno dell'apparecchio con bottiglie di maggiore capacità, verificare che i recipienti collocati non compromettano il corretto funzionamento dell'apparecchio.

h) Per mantenere un accesso ottimale alle bottiglie conservate, si consiglia di estendere i ripiani a circa 1/3 della profondità della camera (soprattutto per i ripiani inferiori).

i) ATTENZIONE! Le bottiglie correttamente posizionate all'interno della camera di refrigerazione, dopo aver chiuso la porta dell'unità, non devono toccare il pannello anteriore o posteriore! Mantenere una distanza adeguata tra il carico e lo sportello chiuso e il pannello posteriore dell'unità!

3.4. Pulizia e manutenzione

a) Staccare la spina prima di ogni pulizia e quando l'apparecchio non è in uso!
b) Per la pulizia dell'apparecchio si possono usare solo detergenti delicati progettati per la pulizia delle superfici a contatto con gli alimenti.

c) Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.
d) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
e) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
f) Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.
g) Pulire le aperture di ventilazione con una spazzola e aria compressa.
h) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.
i) Per la pulizia utilizzare un panno morbido.
j) Non utilizzare oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) per la pulizia, poiché potrebbero danneggiare la superficie del materiale dell'apparecchio.
k) Non pulire l'apparecchio con sostanze acide, prodotti medici, diluenti, carburante, olio o altri prodotti chimici, perché questo può causare danni all'apparecchio.
I) ATTENZIONE! Quando si estraggono i ripiani per la pulizia, assicurarsi che lo sportello dell'apparecchio si apra per tutta la sua larghezza! Altrimenti il dispositivo può essere danneggiato.
m) Il processo di sbrinamento del vano frigorifero è automatico e non richiede ulteriori interventi da parte dell'utente. Assicurarsi di pulire periodicamente la vaschetta di evaporazione e il foro di scarico dell'acqua di sbrinamento, situati sul retro dell'unità, vicino al sistema di refrigerazione.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti urbani ma va affidato a un centro di raccolta di apparecchiature elettriche ed elettroniche. Lo segnala il simbolo, collocato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Potete dare un contributo importante alla protezione del nostro ambiente riutilizzando materiali e altri modi di utilizzare l'apparecchiatura usata.

La tua amministrazione locale ti fornirà informazioni sul punto di smaltimento appropriato per le unità usate.

RISOLUZIONE DEI PROBLEMI

Problema	Possibile causa	Azione
Il dispositivo non si avvia	Collegamento errato	Verificare il corretto collegamento dell'unità
	Spegnimento dell'alimentazione	Accendere l'unità con l'interruttore di alimentazione
	Assenza di corrente nella presa di corrente	Controllare la tensione sulla presa di corrente
	Fusibile difettoso	Contattare il servizio di assistenza del produttore.
Temperatura della camera di raffreddamento troppo alta	Temperatura di raffreddamento definita in modo errato	Eseguire la configurazione della temperatura di raffreddamento
	Frequenza troppo elevata di apertura dello sportello dell'unità o di lasciarlo socchiuso per lungo tempo	Controllare la frequenza e il tempo di apertura della porta
	Lo sportello dell'unità non è chiuso	Controllare che la porta sia ben salda/chiusa
	Mancanza di alimentazione dell'unità	Ricollegare l'unità e attendere almeno 4 ore affinché la temperatura di raffreddamento si stabilizzi.
Temperatura della camera di raffreddamento troppo bassa	Temperatura di raffreddamento definita in modo errato	Eseguire la configurazione della temperatura di raffreddamento
L'unità genera vibrazioni	Mancato livellamento dell'unità	Livellare nuovamente l'unità
	Distanza errata tra il pannello posteriore dell'unità e la parete/oggetto retrostante	Utilizzare la distanza di sicurezza richiesta di 30 cm
	x	Riavviare l'unità. Se il problema persiste, contattare il servizio di assistenza del produttore
Presenza di umidità all'interno della camera dell'unità	Frequenza troppo elevata di apertura dello sportello dell'unità o di lasciarlo socchiuso per lungo tempo	Controllare la frequenza e l'orario di apertura della porta
	Mancanza di una corretta chiusura della porta	Controllare che la porta sia ben salda/chiusa
Presenza di umidità sul pannello esterno dello sportello dell'apparecchio	Porta dell'unità socchiusa (contatto con la differenza di temperatura tra l'aria raffreddata all'interno della camera e l'aria a temperatura ambiente proveniente dall'esterno dell'unità)	Controllare che la porta sia ben salda/chiusa
