Tipo di prodotto	Tavolo di missaggio audio
Marca	Marantz
Modello	Sound Live 12
Numero di canali	12 (4 mono con ingresso XLR e 6,35 mm, 4 coppie stereo con ingresso 6,35 mm)
Ingressi microfono	4 x XLR (canali 1-4)
Ingressi linea	8 x 6,35 mm (canali 1-4 e coppie stereo 5/6, 7/8, 9/10, 11/12)
Uscite principali (Main Mix)	2 x XLR, 2 x 6,35 mm
Uscita cuffia	1 x 6,35 mm stereo
Uscita ausiliaria (Aux Send 1)	1 x 6,35 mm (monitor)
Ritorni ausiliari (Aux Rtn)	2 x 6,35 mm (sinistro e destro)
Ingressi/uscite 2 tracce	Ingresso RCA stereo, uscita RCA stereo
Connettività USB	1 porta USB audio (tipo B) per computer, 1 porta USB alimentazione (tipo A, 5 V/1 A)
Equalizzazione per canale	3 bande (alti, medi, bassi) + filtro passa-basso 75 Hz
Equalizzatore grafico	Integrato, assegnabile alle uscite Main o Monitor
Compressore per canale	Integrato, regolabile
Processore effetti	Integrato, 10 effetti con 10 variazioni ciascuno (Delay, Delay+Verb, Tremolo, Plate, Chorus, Vocal, Rotary, Small Room, Flange+Verb, Large Hall)
Alimentazione phantom	+48 V, commutabile (per microfoni a condensatore)
Alimentazione	Rete 230 V (cavo incluso), fusibile sostituibile
Dimensioni (circa)	400 x 300 x 100 mm
Peso (circa)	4 kg
Manutenzione e pulizia	Utilizzare un panno asciutto e morbido. Non utilizzare solventi né prodotti abrasivi.
Sicurezza	Leggere la guida di sicurezza fornita. Non aprire l'apparecchio. Affidare qualsiasi riparazione a un tecnico qualificato.
Ricambi e riparabilità	Contattare un centro di assistenza autorizzato Marantz.

Domande frequenti - Sound Live 12 MARANTZ

Come collegare un microfono al Sound Live 12?

Collegare il microfono tramite un cavo XLR a uno degli ingressi micro dei canali 1-4. Assicurarsi che l'alimentazione phantom sia disattivata se si utilizza un microfono dinamico. Regolare il gain in modo che il LED Signal si accenda senza saturazione.

Come attivare l'alimentazione phantom +48 V?

Premere il pulsante Alimentazione phantom situato sul pannello superiore. Il LED accanto si accende. Utilizzarlo solo con microfoni a condensatore che necessitano di alimentazione esterna. Spegnerlo prima di collegare o scollegare microfoni.

Come regolare l'equalizzazione su un canale?

Ogni canale dispone di tre manopole di equalizzazione: High (alti), Mid (medi) e Low (bassi). Ruotarle per aumentare o diminuire la frequenza corrispondente. È anche possibile attivare il filtro passa-basso a 75 Hz per ridurre i rumori indesiderati.

Come utilizzare gli effetti integrati?

Ruotare la manopola Selettore effetti per scegliere un effetto (00-99) e premere per confermare. Quindi, per ogni canale, ruotare la manopola DFX per inviare più o meno segnale al processore di effetti. Il livello globale dell'effetto si regola con il potenziometro DFX Rtn.

Come collegare il mixer a un computer?

Utilizzare un cavo USB standard (tipo B) per collegare la porta USB posteriore del mixer a una porta USB del computer. Il mixer può trasmettere il mix principale al computer o ricevere un segnale audio. Utilizzare il pulsante USB In Source per scegliere la destinazione del segnale in ingresso (Main Mix o Ctrl Out).

Come mettere in muto un canale?

Premere il pulsante Mute situato sul canale interessato. Il LED accanto si accende per indicare che il canale è silenziato. Premere di nuovo per riattivare l'audio.

Cosa fare se il LED di saturazione si accende?

Il LED di saturazione (Clip) lampeggia in caso di saturazione del segnale. Ridurre il gain del canale corrispondente o abbassare il volume della sorgente. Per la saturazione degli effetti, diminuire le impostazioni DFX dei canali sorgente.

Come utilizzare l'uscita cuffia?

Collegare le cuffie stereo alla presa Phones (6,35 mm). Utilizzare il pulsante Phones Source per scegliere tra il segnale Main Mix o il segnale pre-ascolto (Ctrl Out). Regolare il volume con la manopola Phones.

Come configurare un ritorno monitor per i musicisti?

Collegare un amplificatore o un diffusore attivo all'uscita Aux Send 1 (Mon). Per ogni canale, utilizzare la manopola Mon per inviare il segnale desiderato a questo ritorno. Il livello globale del monitor si regola con il potenziometro Monitor.

Come ripristinare il mixer alle impostazioni di fabbrica?

Non esiste una funzione di ripristino diretta. Per tornare a uno stato di base, impostare tutte le manopole di gain, equalizzazione, volume e DFX a zero (posizione minima), disabilitare gli effetti e l'equalizzatore grafico, e spegnere l'alimentazione. Consultare il manuale per maggiori dettagli.

MANUALE UTENTE Sound Live 12 MARANTZ

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

Sound Live 12

Cavo di alimentazione

Guida per l'uso

Manuale di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a quello prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina marantzpro.com.

Inizio rapido

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Caratteristiche

Pannello superiore

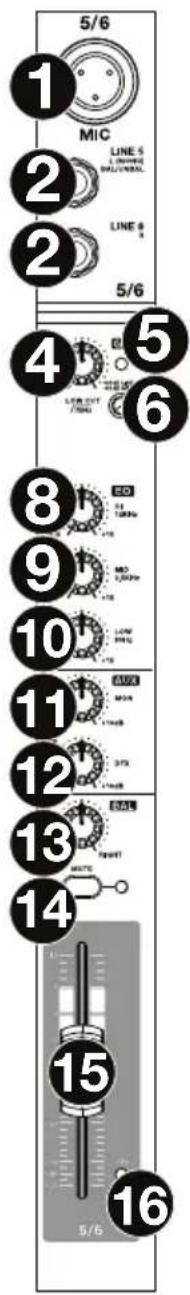

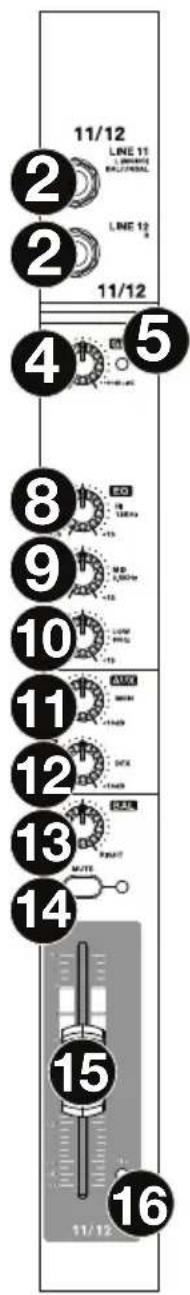

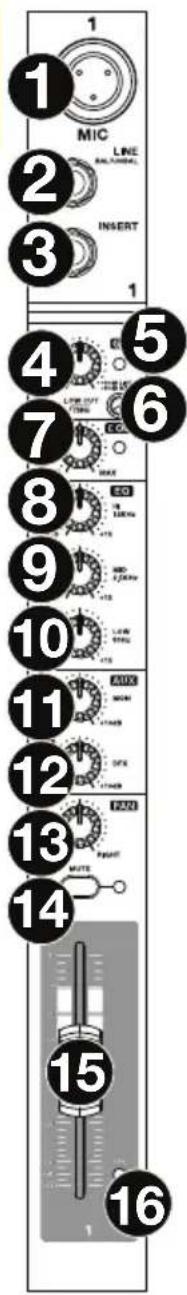

Canali

Notabene: i canali hanno essenzialmente gli stessi comandi con alcune varianti minori tra i canali 1-4, 5/6-9/10 e 11/12. I tre diversi tipi di canale sono illustrati qui.

1. Ingresso mic: collegare un microfono o un dispositivo a livello di linea a quosti ingressi servendosi di un cavo XLR.
2. Ingresso di linea: collegare dispositivi a livello di linea a quosti ingressi servendosi di cavi da 6,35mm (1/4").
3. Insert: servirsi di un cavo standard TRS da 6,35mm (1/4") per collegare un processore esterno (quale un compressore, limitatore, unità di EQ esterna, ecc.) a quello jack. Il segnale sare preso dopo il controllo di guadagno del canale e inviato prima dei comandi EQ del canale. La punta del collegamento TRS è il send, l'anello è il return.
4. Gain (guadagno): regola il livello audio del canale (guadagno pre-fader e pre EQ). Configurarlo in modo che il LED segnale si accenda.
5. LED di picco: il LED lampeggia se il segnale salute. Se ciò dovesse accadere, diminuire l'impostazione della manopola Gain (guadagno).
6. Filtro passa basso: quando this oupsante è premuto, l'audio diquel canale sare inviato tramite un filto a bassa frequenza da 75Hz con un picco di 18 dB per ottava. Cio è utile per ridurre il ronzio e altri rumori dovuti alla bassa frequenza quando si utilizzato i microfoni.
7. Compressore: regola la quantità di compressione sul canale, applicata dal compressore incorp.orato del mixer. Quando il compressore è attivato, il LED di fianco alla manopola si accende.
8. Hi EQ: regola le frequenza alte (treble) del canale.
9. Mid EQ: regola le frequenza medie del canale.
10. Low EQ: regola le frequenzeasse (bass) del canale.
11. Manopola monitor: regola il livello pre-fader del segnale inviato da quel canale al Monitor Mix, il cui livello è controllato dal Fader Monitor.

1. Manopola DFX: regola il livello post-fader del segnale inviato al processore di effetti del mixer, il cui livello è controllato dal fader DFX Return (DFX Rtn).
2. Pan / Balance di canale: se sulla manopola compare Pan, regola la posizione (mono) del canale nel Campo stereo. Se compare Bal, regola l'equilibrio tra i canali sinistro e destro di quel segnale stereo.
3. Mute di canale: premere quello tasto per silanziare o riattivare il canale. Quando il canale è silanziato, il LED di fianco al pulsante si accende.
4. Fader canale: regola il livello audio sul canale.
5. LED segnale (Sig): indica che il segnale audio in ingresso del canale è compreso in una gamma ottimale.

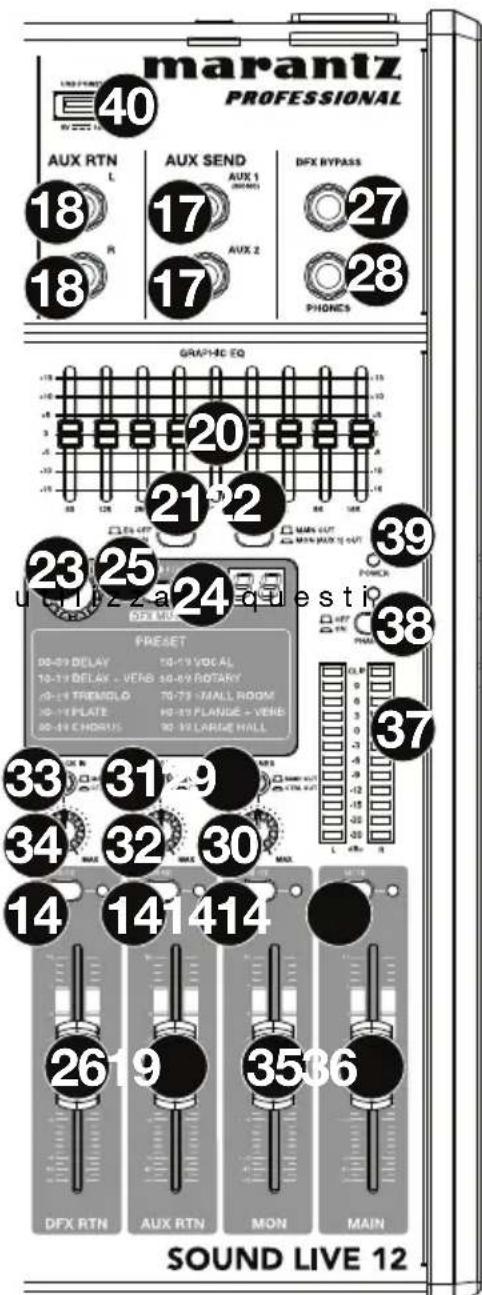

Comandi principali

1. Aux Send: serviri di cavi TRS da 6,35mm (1/4") per collegare queste usciteagli ingressi di un amplificatore esterno o di un monitor attivo. Serviri della manopola Monitor (Mon) su ciascun canale per controllare il livello di segnale inviato ad Aux Send 1. Ciò è utile per create un mix monitor personalizzato per musicisti sul palco.
2. Aux Return (Aux Rtn): è possibile collegare le uscite di un dispositivo esterno a queisti ingressi servendosi di cavi mono da 6,35mm (1/4"). Se la fonte è mono, collegarla al jack sinistro, e si sentirà su entrambi i lati, sinistro e destro.
3. Fader Aux Return (Aux Rtn): controlling the livello audio inviato agli ingressi Aux Return (Aux Rtn).
4. Equalizzatore grafico: quando l'interruttore EQ On / Off è accesso (premuto), si possono comandi per regolare l'equalizzazione del mix principale.
5. EQ On / Off: attiva o disattiva l'equalizzatore grafico.
6. Uscita Main / Uscita Monitor: quando questo tasto è sollevato, l'equalizzatore grafico influirà sul segnale inviato alle uscite main mix. Quando questo tasto è premuto, l'equalizzatore grafico influirà sul segnale inviato all'uscita Aux 1 (Mon).
7. Selettore effetti: esta manopola determina quale effetto sare applicato dal processore di effetti interno del mixer ai vari canali. Girare la manopola per cancellare il numero di effetto, e premerla per selezionario. Il display accanto al tasto DFX Mute mostrera il numero di preset. Ciascun canale cui inviare diversi livelli di audio al processore regolando la manopola DFX. Si veda la sezione Effetti per una spiegazione in meritoagli effetti disponibili.

1. DFX Mute: premere quello tasto per silanziare o riattivare gli effetti.
2. LED di picco DFX: il LED lampeggia se il segnale salute. Se ciò dovesse accadere, diminuire l'impostazione delle manopole DFX del canale sorgente. Quando il processore di effetti è silenziato, il LED sare accesso in maniera fissa.
3. Fader DFX Return (DFX Rtn): regola il volume dell'audio inviato dal processore effetti del mixer.
4. Bypass DFX: è possible collegare un interrottore a pedale standard da 6,35mm (1/4") (venduto separatamente) a quello ingresso eutilizzarlo per bypassare il processore di effetti interno del mixer ( quando l'interruttore a pedale è in posizione "chiusa").
5. Uscita cuffie: collegare cuffie stereo da 6,35mm (1/4") a queste uscite. La manopola Phones Volume regola il volume. Il tasto Phones Source stabilisce quale segnale viene inviato a但这a uscita.
6. Phones Source: quando thist tos e sollevato, il segnale proveniente delle uscite Main Mix si sentirà a livello dell'uscita cuffie. Quando thiso tasto è premuto, il segnale proveniente delle uscite Control Room (Ctrl Out) si sentirà a livello dell'uscita cuffie.
7. Volume cuffie: regola il volume dell'uscita cuffie (phones).
8. USB In Source: quando questo tasto è sollevato, il segnale inviato al mixer attraverso la porta USB sare inviato alle uscite Main Mix. Quando questo tasto è premuto, il segnale inviato al mixer attraverso la porta USB sare inviato alle uscite Control Room.
9. USB In Level: regola il livello del segnale inviato al mixer attraverso la porta USB.
10. 2 Track In Source: quando questo tasto è sollevato, il segnale inviato dal 2 Track In sare inviato alle uscite Main Mix. Quando questo tasto è premuto, il segnale inviato dal 2 Track In sare inviato alle uscite Control Room (Ctrl Out).
11. 2 Track In Level: regola il livello del 2 Track In.
12. Monitor Fader: regola il livello dell'uscita Aux Send 1 (Mon) (il Monitor Mix).
13. Main Fader: regola il livello delle uscite Main Mix.
14. Misuratori LED: molto gran il livello audio delle uscite Main Mix. Il LED Clip si può accendere di tanto in tanto, ma se ciò avviene troppo spesso, ridurre il volume del mix e/o di singoli canali.
15. Alimentazione Phantom: attiva/disattiva l'alimentazione phantom. Una volta attivata, l'alimentazione phantom fornisce +48Vagli ingressi mic XLR e il LED accanto all'interruttore si accenderà. Va notato che la maggior parte dei microfoni dinamici non richiede alimentazione phantom, nella maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scopire se necessita di alimentazione phantom o meno.
16. LED di alimentazione: si illumina quando il mixer è acceso.
17. Connettore di alimentazione USB: servisi di但这a porta USB per collegare e alimentare (o caricare) un dispositivo che richiede alimentazione da un bus USB a 5V, 1A.

Effetti

Per applicare gli effetti, girare la manopola Effects Preset e premerla per selezionare uno dei preset disponibili. Per inviare il segnale di un canale al processore di effetti, alzare la manopola DFX (Aux 2) di quel canale. Ciascun effetto ha 10 varianti.

Nuneri	Effetto	Descrizione
00-09	Delay	Riproduce il segnale dopo un breve periodo di tempo.
10-19	Delay+Verb	Effetto delay con riverbero room
20-29	Tremolo	Aumenta e diminuisce rapidamente il volume del segnale con cadenza regolare.
30-39	Plate	Simula il riverbero limpido di un piatto.
40-49	Chorus	Simula il suono intero, complesso e acquoso di numerousi strumenti che suonano la stessa casa.
50-59	Voce	Riverbero, che simula una sala con un piccolo tempo di delay.
60-69	Rotary	Simula il classico effetto Doppler del corno rotante all'interno di un altoparlante di un organo.
70-79	Small	Room Riverbero, che simula uno studio limpido.
80-89	Flange+Verb	Applica un riverbero alla sala,或者其他 un classico effetto di flanging stereo.
90-99	Large Hall	Riverbero, che simula un grande spazio acustico.

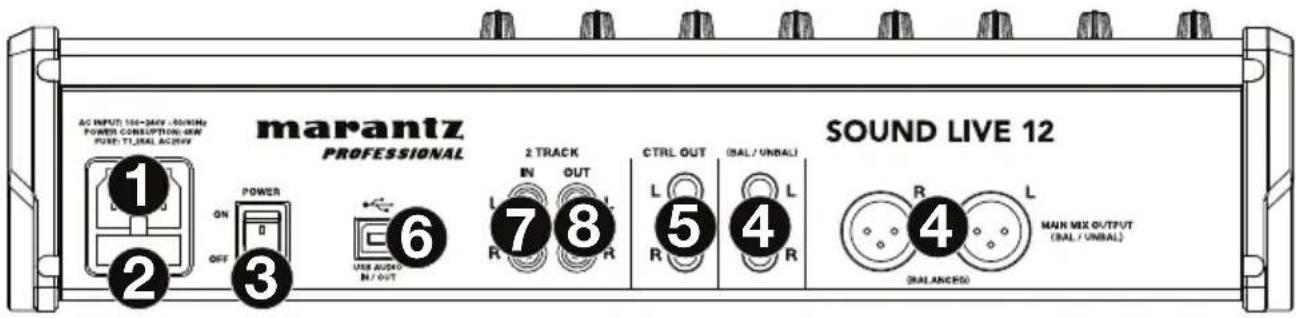

Pannello posteriore

1. Ingresso di alimentazione: servirsi del cavo di alimentazione in dotazione per collegare il mixer ad una presa di alimentazione. Ad alimentazione spenta, collegare il cavo di alimentazione elettrica innanzitutto nel mixer, quindi ad una presa elettrica.

2. Coperchio dei fusibili: se il fusabile è rotto, serviri di un cacciavite o di un altro attrezzo per sollevare但这a linguetta e sostituire il fusabile con un fusabile dallo stesso valore di tensione nominale (stampato subito sopra l'ingresso di alimentazione Power In). L'utilizzo di un fusabile alla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.

3. Interruttore di alimentazione: accende e spegne il mixer. Accendere il mixer solo dopo aver collegato tutti i dispositivi di ingressso, ma prima di accendere gli amplificatori. Spagnere gli amplificatori prima di spegnere il mixer.

4. Uscite Main Mix: serviri di cavi XLR o da 6,35mm (1/4") standard per collegare una coppià di queste usciteagli altoparlanti o all'impianto di amplificazione.Serviri del Fader Main per controllare il livello di queste uscite.

5. Uscite Control Room (Ctrl Out): servirsi di cavi standard da 6,35mm (1/4") per collegare queste uscite ai monitor della sala di controllo (booth) o all'impianto di amplificazione.

6. Porta USB: servirsi di un cavo USB standard per collegare但这a porta USB al computer. Il mixer cui iniziare o riceveve audio da e verso il computer tramite quello collegamento.

7. Al momento di inviare audio, il mix principale sare inviato dal mixer al computer.

8. Al momento di ricevere audio, sare inviato dal computer alle uscite Main Mix o alle uscite Control Room (Ctrl Out), a seconda della posizione del tasto USB In Source del mixer.

9. Ingressi 2-Track (2 Track In): collegare quosti ingressi alle uscite di una fonte audio esterna servendosi di un cavo RCA stereo standard (venduto separatamente). Serviri del tasto 2 Track In Source per inviare quello segnale alle uscite Main Mix o alle uscite Control Room (Ctrl Out).

10. Uscite 2-Track (2 Track Out): collegare queste uscite agli ingressi di un dispositivo di registrazione esterno servendosi di un cavo RCA stereo standard (venduto separamente).
