Produkttyp	Audio-Mischpult
Marke	Marantz
Modell	Sound Live 12
Anzahl der Kanäle	12 (4 Mono mit XLR- und 6,35-mm-Eingang, 4 Stereopaare mit 6,35-mm-Eingang)
Mikrofoneingänge	4 x XLR (Kanäle 1-4)
Line-Eingänge	8 x 6,35 mm (Kanäle 1-4 und Stereopaare 5/6, 7/8, 9/10, 11/12)
Hauptausgänge (Main Mix)	2 x XLR, 2 x 6,35 mm
Kopfhörerausgang	1 x 6,35 mm Stereo
Hilfsausgang (Aux Send 1)	1 x 6,35 mm (Monitor)
Hilfsrückwege (Aux Rtn)	2 x 6,35 mm (links und rechts)
2-Spur-Ein-/Ausgänge	RCA-Stereo-Eingang, RCA-Stereo-Ausgang
USB-Konnektivität	1 USB-Audio-Port (Typ B) für Computer, 1 USB-Stromversorgungs-Port (Typ A, 5 V/1 A)
Kanal-Entzerrung	3 Bänder (Höhen, Mitten, Tiefen) + Tiefpassfilter 75 Hz
Grafischer Equalizer	Integriert, den Ausgängen Main oder Monitor zuweisbar
Kanal-Kompressor	Integriert, einstellbar
Effektprozessor	Integriert, 10 Effekte mit je 10 Variationen (Delay, Delay+Verb, Tremolo, Plate, Chorus, Vocal, Rotary, Small Room, Flange+Verb, Large Hall)
Phantomspeisung	+48 V, schaltbar (für Kondensatormikrofone)
Stromversorgung	Netz 230 V (Kabel enthalten), austauschbare Sicherung
Abmessungen (ca.)	400 x 300 x 100 mm
Gewicht (ca.)	4 kg
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Lesen Sie die mitgelieferte Sicherheitsanleitung. Öffnen Sie das Gerät nicht. Überlassen Sie Reparaturen qualifiziertem Fachpersonal.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie ein autorisiertes Marantz-Servicecenter.

Häufig gestellte Fragen - Sound Live 12 MARANTZ

Wie schließe ich ein Mikrofon an das Sound Live 12 an?

Schließen Sie Ihr Mikrofon mit einem XLR-Kabel an einen der Mikrofoneingänge der Kanäle 1 bis 4 an. Stellen Sie sicher, dass die Phantomspeisung deaktiviert ist, wenn Sie ein dynamisches Mikrofon verwenden. Passen Sie den Gain an, sodass die Signal-LED leuchtet, ohne dass es zu Übersteuerungen kommt.

Wie aktiviere ich die +48-V-Phantomspeisung?

Drücken Sie die Taste Phantomspeisung auf der Oberseite. Die danebenliegende LED leuchtet auf. Verwenden Sie diese nur mit Kondensatormikrofonen, die eine externe Stromversorgung benötigen. Schalten Sie sie aus, bevor Sie Mikrofone anschließen oder abziehen.

Wie stelle ich die Entzerrung auf einem Kanal ein?

Jeder Kanal verfügt über drei Equalizer-Regler: High (Höhen), Mid (Mitten) und Low (Tiefen). Drehen Sie sie, um den entsprechenden Frequenzbereich anzuheben oder abzusenken. Sie können auch den Tiefpassfilter bei 75 Hz aktivieren, um unerwünschte Geräusche zu reduzieren.

Wie verwende ich die integrierten Effekte?

Drehen Sie den Effektwahlschalter, um einen Effekt (00 bis 99) auszuwählen, und drücken Sie ihn zur Bestätigung. Drehen Sie dann für jeden Kanal den Regler DFX, um mehr oder weniger Signal an den Effektprozessor zu senden. Der Gesamtpegel des Effekts wird mit dem DFX Rtn-Regler eingestellt.

Wie schließe ich das Mischpult an einen Computer an?

Verwenden Sie ein Standard-USB-Kabel (Typ B), um den USB-Anschluss auf der Rückseite des Pults mit einem USB-Anschluss Ihres Computers zu verbinden. Das Pult kann den Hauptmix an den Computer senden oder ein Audiosignal empfangen. Verwenden Sie die Taste USB In Source, um das Ziel des eingehenden Signals auszuwählen (Main Mix oder Ctrl Out).

Wie schalte ich einen Kanal stumm?

Drücken Sie die Taste Mute auf dem betreffenden Kanal. Die danebenliegende LED leuchtet auf, um anzuzeigen, dass der Kanal stummgeschaltet ist. Drücken Sie erneut, um den Ton wieder einzuschalten.

Was tun, wenn die Clip-LED leuchtet?

Die Clip-LED (Clip) blinkt bei Übersteuerung des Signals. Reduzieren Sie den Gain des entsprechenden Kanals oder verringern Sie die Lautstärke der Quelle. Bei Übersteuerung der Effekte reduzieren Sie die DFX-Einstellungen der Quellenkanäle.

Wie verwende ich den Kopfhörerausgang?

Schließen Sie Ihren Stereo-Kopfhörer an die Phones-Buchse (6,35 mm) an. Verwenden Sie die Taste Phones Source, um zwischen dem Main-Mix-Signal oder dem Vorhörsignal (Ctrl Out) zu wählen. Stellen Sie die Lautstärke mit dem Phones-Regler ein.

Wie konfiguriere ich einen Monitor-Rückweg für Musiker?

Schließen Sie einen Verstärker oder eine aktive Box an den Ausgang Aux Send 1 (Mon) an. Verwenden Sie für jeden Kanal den Regler Mon, um das gewünschte Signal an diesen Rückweg zu senden. Der Gesamtpegel des Monitors wird mit dem Regler Monitor eingestellt.

Wie setze ich das Mischpult auf die Werkseinstellungen zurück?

Es gibt keine direkte Zurücksetzungsfunktion. Um einen Grundzustand zu erreichen, stellen Sie alle Gain-, Equalizer-, Lautstärke- und DFX-Regler auf Null (Minimalposition), deaktivieren Sie die Effekte und den grafischen Equalizer und schalten Sie das Gerät aus. Weitere Einzelheiten finden Sie im Handbuch.

BEDIENUNGSANLEITUNG Sound Live 12 MARANTZ

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

Sound Live 12

Netzkabel

Benutzerhandbuch

Sicherheits- und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität usw.) und für die Produktregistrierung besuchen Sie marantzpro.com.

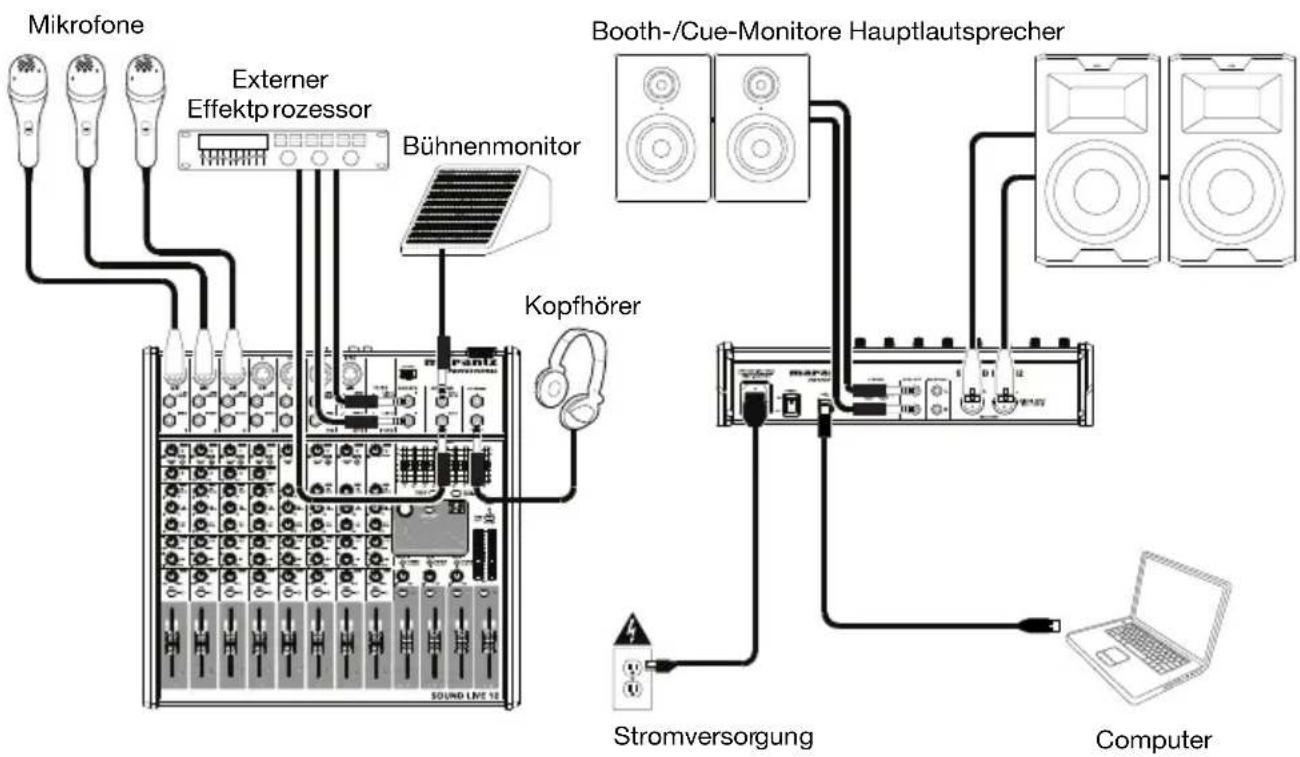

Schnelles Einrichten

Teile, die nicht im Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Ansicht Oberseite
Ansicht Rückseite

Funktionen

Oberseite

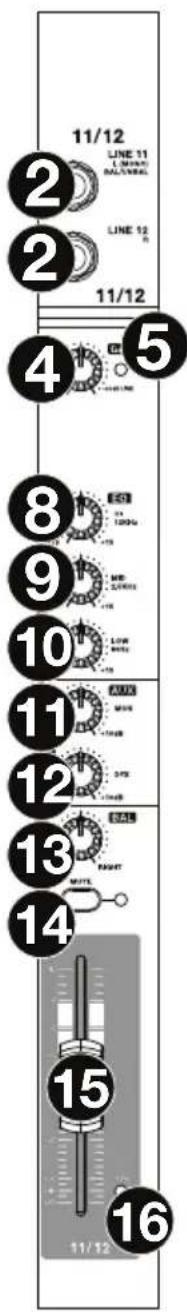

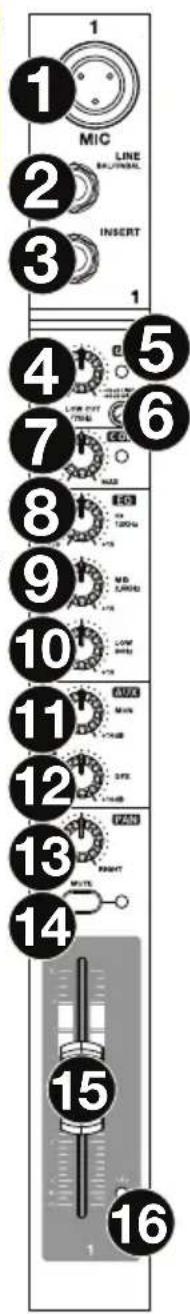

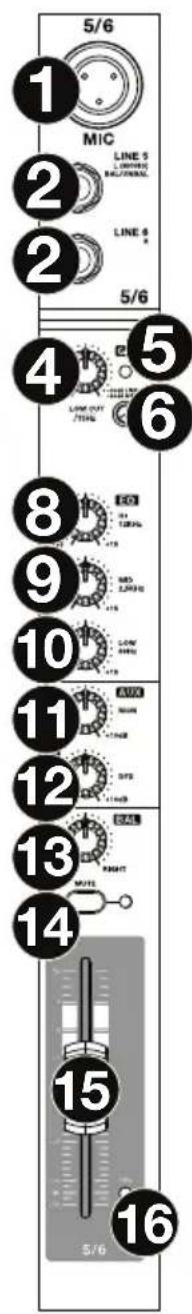

Kanäle

Hinweis: Die Kanäle haben im Wesentlichen die gleichen Regler mit einigen gingefügigen Abweichungen zwischen den Kanälen 1-4, 5/6-9/10 sowie 11/12. Die drei verschiedene Kanaltypen werden hier gezeigt.

1. Mic-Eingang: Schlieben Sie ein Mikrofon oder ein Line-Gerät mit einem XLR-Kabel an diese Eingänge an.
2. Line-Eingang: SchlieBen Sie hier Line-Geräte über ein 6,35mm-Kabel an.
3. Insert: Verwenden Sie ein handelsübliches 6,35mm-TRS-Kabel, um diese Buchse an exter Prozessoren anzuschlieben (wie z.B. Kompressoren, Limiter, externe EQs etc.) Es wird das Signal nach dem Gain des Kanalreglers und vor den EQ-Reglern des Kanals ausgegeben. Die Spitze des TRS-Anschlusses ist mit „Send" belegt, der Ring mit „Return".
4. Gain: Regelt die Lautstärke des Kanals (Pre-Fader und Pre-EQ-Gain). Stellen Sie diese so ein, dass die Signal-LED leuchtet.
5. Peak-LED: Sobald das Signal übersteuert, blinkt die LED. Wenn dies geschieht, verringern Sie den Wert des Gain-Reglers.
6. Low Cut Filter: Wenn diese Taste gedrückt ist, wird das Audiosignal these Kanals durch einen 75 Hz-Niederfrequenzfilter mit einer Flanke von 18 dB pro Oktave gesendet. Dies dient der Reduzierung von tieffrequenten Geräuschen bei der Verwendung von Mikrofonen.
7. Kompressor: Regelt die Stärke der Kompression am Kanal, die vom im Mischpult eingebauten Kompressor angewendet wird. Die LED darüber dem Drehregler leuchtet auf, wenn der Kompressor eingeschaltet ist.
8. Hi-EQ: Passt die hohen Frenzen (Hohen) des Kanals an.
9. Mid-EQ: Passt die mittleren Frenzen des Kanals an.
10. Low-EQ: Passt die niedrigen Frenzen (Basse) des Kanals an.

1. Monitor-Regler: Regelt die Pre-Fader-Pegel des Signals, das von diesen Kanal an den Monitor-Mix gesendet wird. Der Pegel des Monitor-Mix wird mit dem Monitor-Fader geregelt.
2. DFX-Regler: Regelt den Post-Fader-Pegel des Signals, das zum Effektprozessor des Mischpults gesendet wird. Der Pegel des Effektprozessors wird mit dem DFX Return Fader (DFX Rtn) geregelt.
3. Pan/Balance des Kanals: Wenn dieser Regler die Bezeichnung Pan aufweist, passt er die (Mono-)Kanalposition im Stereo-Feld an. Wenn der Regler die Bezeichnung Bal aufweist, passst er die Balance zwischen linkem und rechtsen Kanal des Stereosignals an.
4. Kanal Stummschalten: Drücken Sie diese Taste, um den Kanal stumm zu schalten bzw. die Stummschaltung aufzuheiten. Die LED neben der Taste leuchtet auf, wenn der Kanal stummgeschaltet ist.
5. Kanal-Fader: Passt die Audiopegel am Kanal an.
6. Signal-LED (Sig): Zeigt an, dass das eingehende Audiosignal theses Kanals im optimalen Bereich liegt.

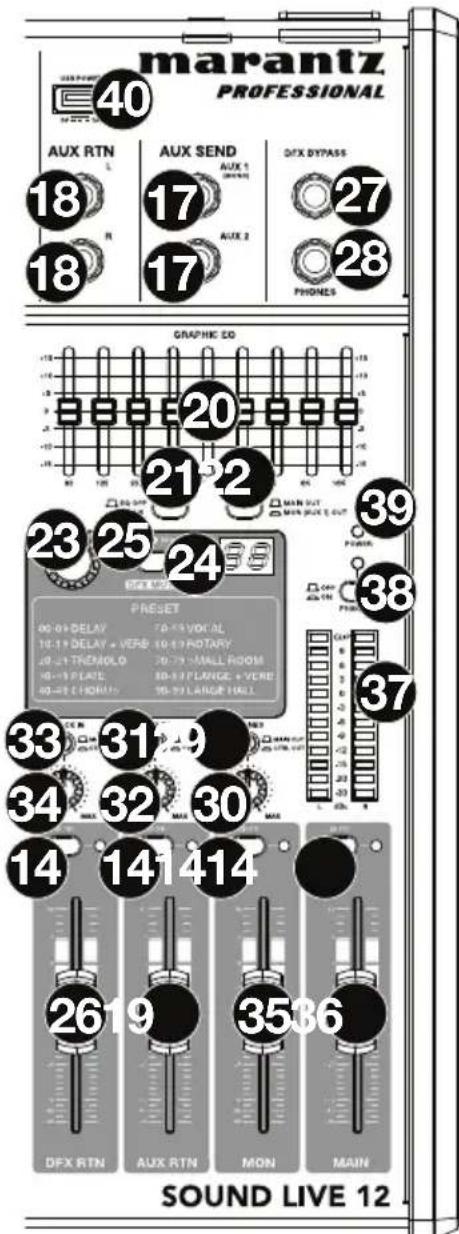

Haupt-Kontrollen

1. Aux-Send: Verwenden Sie 6,35mm-TRS-Kabel, um diese Ausgänge an die Eingänge eines externen Verstärkers oder aktiven Monitors anzuschlieben. Verwenden Sie den Monitorregler (Mon) auf jedem Kanal, um den Pegel des Signals zu steuern, der an Aux Send 1 gesendet wurde. Dies ist nutzlich für das Erstellen eines benutzerdefinierten Monitor-Mix für die Musiker auf der Bühne.
2. Aux Return (Aux Rtn): Sie können die Ausgabe eines externen Gerätes mit 6,35mm-Mono-Kabeln mit diesen Eingängen verbinden. Wenn Sie über eine Mono-Tonquelle verfügen, so schreiben Sie diese an die linke Buchse an. Die Tonquelle wird sowohl links als auch rechts zu horen sein.
3. Aux Return Fader (Aux Rtn): Regelt den Pegel, der an die Aux Return (Aux Rtn)-Eingänge gesendet wird.
4. Grafischer Equalizer: Wenn der EQ Ein/Aus-Schalter aktiviert (gedrückt) ist, können Sie diese Steuerelemente verwenden, um den Equalizer im Main Mix einzustellen.
5. EQ Ein/Aus: Aktiviert oder deaktiviert den Grafischen Equalizer.
6. Hauptausgang/Monitorausgang: Wenn diese Taste angehoben ist, wird der grafische Equalizer das Signal beeinflussen, das zu den Main Mix-Ausgangenge sendet wurde. Wenn diese Taste gedrück ist, wird der grafische Equalizer jenes Signal beeinflussen, das zum Aux 1 (Mon) Ausgang gesendet wurde.

1. Effektwahlschafter: Diese Regler bestimmt, welcher Effekt der interne Effektprozessor des Mixers auf die verschiedene Kanäle angewendet wird. Drehen Sie den Regler, um die Effektnummer zu ändern und drücken Sie den Regler, um den Effekt auszuwahlen. Die Anzeige darüber der Taste DFX Stummschalten wird die Preset-Nummer anziegen. jeder Kanal kann unterschiedliche Anteile an den Prozessor senden, indem der entsprechende DFX-Regler angepasst wird. Eine Beschreibung der verfügbaren Effekte finden Sie im Abschnitt Effekte.
2. DFX Stummschalten: Drücken Sie diese Taste, um die Effekte stumm zu schalten bzw. um die Stummschaltung aufzuheiten.
3. DFX Peak-LED: Sobald das Signal übersteuert, blinking die LED. Wenn dies passiert, verringern Sie die Einstellung der DFX-Regler bei ihren Quellkanalen. Wenn der Effektprozessor stumm geschalteit ist, leuchtet die LED konstant auf.
4. DFX Return Fader (DFX Rtn): Regelt den Pegel des Signals, das vom Effektprozessor des Mixers geschickt wird.
5. DFX Bypass: Sie können einen handelsüblichen, einrastenden 6,35mm-Fussschalter (separatehält) an diesen Eingang anschließen und hijn zur Umgebung des internen Effektprozessors des Mixers verwenden (wenn sich der Fußschalter in seiner „geschlossenen" Position befindet).
6. Kopfhörerausgang: Schlieben Sie 6,35mm Stereo-Kopfhörer an diese Ausgänge an. Die Lautstärke regeln Sie über den Kopfhörer-Lautstärkeregler. Die Taste Kopfhörerquelle legt fest, welches Signal an diesen Ausgang gesendet wird.
7. Kopfhörerquelle: Wenn diese Taste angehoben ist, wird das Signal der Main Mix-Ausgänge im Kopfhörerausgang zu horen sein. Wenn diese Taste gedrückt wird, wird das Signal der Control Room-Ausgänge (Ctrl Out) im Kopfhörerausgang zu horen sein.
8. Kopfhörerlaufstärke: Regelt die Lautstärke des Kopfhörerausgangs.
9. USB-In Quelle: Wenn diese Taste angehoben ist, wird das Signal, das über den USB-Port zum Mixer gesendet wird, zu den Main Mix-Ausgangen gesendet. Wenn diese Taste gedrückt ist, wird das Signal, das über den USB-Port zum Mixer gesenc Control Room-Ausgangen (Ctrl Out) gesendet.
10. USB-In Pegel: Reguliert den Pegel des Signals, das über den USB-Anschluss an den Mixer gesendet wird.
11. 2 Track In Quelle: Wenn diese Taste angehoben ist, wird das Signal vom 2 Track In zu den Main Mix-Ausgangen gesendet. Wenn diese Taste gedrückt ist, wird das Signal der 2 Track In zu den Control Room-Ausgangen (Ctrl Out) gesendet.
12. 2 Track In Pegel: Stellt den Pegel der 2 Track In ein.
13. Monitor-Fader: Passt den Pegel des Aux Send 1 (Mon)-Ausgangs (Monitor-Mix) an.
14. Haupt-Fader: Stellt den Pegel der Main Mix-Ausgabe ein.
15. LED-Anzeigen: Zeigt den Audiopegel der Main Mix-Ausgabe. Die Clip-LED kann gelegentlich aufleuchten - wenn dies jedoch zu oft geschieht, sollen den Sie das Volumen des Mixes und/oder der einzelnen Kanäle reduzieren.
16. Phantomspeisung: Aktiviert/deaktiviert die Phantomspeisung. Ist diese Funktion aktiviert, leuchtet die LED-Anzeige darüber der Taste auf und die XLR-Mikrofoneingänge werden durch die Phantomspeisung mit +48V versorgt.itte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um hersauszufinden, ob es eine Phantomspeisung bestehtigt.
17. Power-LED: Leuchtet, wenn der Mixer eingeschaltet ist.
18. Stromversorgung über USB: Sie können diesen USB-Port dazu verwenden, um ein Gerät, das Strom von einem 5V, 1A USB-Bus benötigt, mit Strom zu versorgen (oder zu laden).

Effekte

Um Effekte anzuwenden, drehen Sie den Effektwahlschalter und drücken Sieihn, um eines der verfügbaren Presets auszuwahlen. Um ein Kanalsignal an den Effektprozessor zu senden, drehen Sie den DFX-Regler (Aux 2)这点es Kanals. jeder Effekt verfügbar über 10 Variationen.

Nummer	Effekt	Beschreibung
00-09	Delay	Reproduziert das Signal nach kurzer Zeit.
10-19	Delay + Reverb	Delay-Effekt mit Room-Reverb.
20-29	Tremolo Erhöht und senkt den Signalpegel rasch und gleichmäßig.
30-39	Plate Simuliert einen hellen Plate-Reverb.
40-49	Chorus Simuliert den komplexen, vollen Klang mehrerer Instrumente, die denselben Ton speilen.
50-59	Gesangsstimme	Reverb, der einen Raum mit einer kurzen Verzögerungszeit simuliert.
60-69	Rotary	Simuliert den klassischen Doppler-Effekt eines rotierenden Orgelhorns.
70-79	Kleiner Raum	Reverb, der einen hellen Studioraum simuliert.
80-89	Flanger+Reverb	Wendet Room-Reverb und einen klassischen Stereo-Flanger-Effekt an.
90-99	Große Halle	Reverb, der einen größten akustischen Raum simuliert.

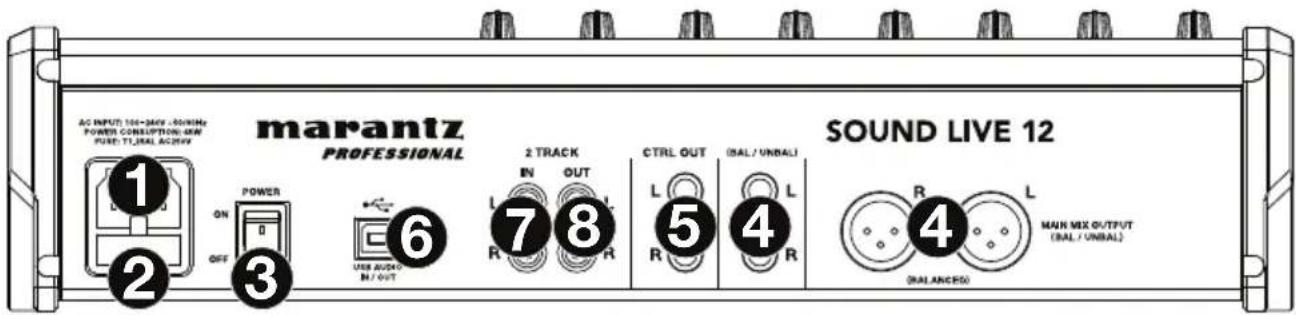

Rückseite

1. Netzeingang: Verwenden Sie das mitgelieferte Netzkabel, um den Mixer mit einer Steckdose zu verbinden. Stellen Sie safer, dass das Gerät ausgeschaltet ist. Verbinden Sie zuerst das Stromkabel mit dem Mixer und stecken das Netzteil dann in eine Steckdose.

2. Sicherungsabdeckung: Wenn die Sicherung defekt ist, haben Sie diese Platte mit einem Schraubendreher oder einem anderen Werkzeug an, um die Sicherung mit einer neuen Sicherung mit demselben Sicherungswert zu ersetzen (Sicherungswert ist direkt oberhalb des Netzeingangs angegeben). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

3. Netzschalter: Schaltet den Mixer an und aus. Schalten Sie den Mixer erst ein, nachdem Sie all ihre Eingabegeräte verbunden haben, aber bevor Sie ihre Verstärker einschalten. Schalten Sie die Verstärker aus, bevor Sie den Mixer ausschalten.

4. Main Mix-Ausgänge: Verwenden Sie handelsübliche XLR- oder 6,35mm-Kabel, um eines dieser Ausgangspaare mit ihren Laufsprechem oder Ihrrem Verstärkersystem zu verbinden. Verwenden Sie den Haupt-Fader, um den Pegel dieser Ausgänge zu regeln.

5. Control Room-Ausgänge (Ctrl Out): Verwenden Sie handelsübliche 6,35mm-Kabel, um diese Ausgänge an ihre Control Room-Monitore (Booth) oder Ihr Verstärkersystem anzuschreiben.

6. USB-Port: Verwenden Sie ein Standard-USB-Kabel, um diesen USB-Port mit ihrem Computer zu verbinden. Der Mixer kann über die Verbindung Audiosignale an den Computer senden bzw. vom Computer empfangen.

7. Beim Senden von Audiosignalen wird der Hauptmix vom Mixer an ihren Computer gesendet.

8. Beim Empfangen von Audiosignalen wird vom Computer an die Main Mix-Ausgänge oder die Control Room-Ausgänge (Ctrl Out) gesendet, je nach Position der Mixertaste USB-In Quelle.

9. 2-Track Eingänge (2 Track In): Sie können diese Eingänge mit den Ausgängen einer externen Tonquelle verbinden, indem Sie handelsübliche Stereo-Cinch-Kabel (separatehaltlich) verwenden. Verwenden Sie die Taste 2 Track In-Quelle, um diese Signal entweder an die Main Mix-Ausgänge oder die Control Room-Ausgänge (Ctrl Out) zu senden.

10. 2-Track Ausgänge (2 Track Out): Sie können diese Ausgänge mit den Eingängen eines externen Aufnahmegeräts verbinden, indem Sie ein handelsübliches Stereo-Cinch-Kabel (separatehältlich) verwenden.

Allgemeinhinweis zur Konformitätserklung: Hiermit erklären wir, daß sich das Gerät Sound Live 12 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklung kann unter folgender Adresse angefordert werden:

inMusic GmbH

Harkortstr. 12 - 32

40880 Ratingen

GERMANY
