Rack Mix 12 - Audiomischpult MARANTZ - Kostenlose Bedienungsanleitung

Produkttyp	Audio-Mischpult
Marke	Marantz
Modell	Rack Mix 12
Anzahl der Kanäle	12 (6 Combo-Eingänge Mikrofon/Line + 6 RCA-Line-Eingänge)
Format	1U Rackmontage (ultraflach)
Stromversorgung	Netzstrom (Kabel im Lieferumfang) oder 24 V DC
Sicherung	Fach für Sicherung mit geeigneter Nennleistung
Mikrofon-/Line-Eingänge	6 Combo-Eingänge XLR/6,35 mm (Kanäle 1-6) mit MIC/PH/LINE-Wahlschalter
Zusätzliche Line-Eingänge	6 Stereo-RCA-Eingänge (Kanäle 7/8 – 11/12)
Hauptausgänge	Symmetrische XLR-Line-Ausgänge
Mono-Ausgang	1 TS 6,35 mm Ausgang (kombiniertes Monosignal)
Aufnahmeausgänge	1 Paar Stereo-RCA-Ausgänge
Mikrofon-Monitoring-Ausgang	1 TS 6,35 mm Ausgang (Aktivierung über Mic On/Off-Schalter)
Equalizer	3 Bänder (Low, Mid, High) auf dem Gesamtmix
Phantomspeisung	+18 bis +21 V, kanalweise wählbar (Kanäle 1-6)
Prioritätsfunktion	Einstellbar für Kanal 1 (Absenkung oder Stummschaltung anderer Kanäle)
Anzeigen	SIG-Anzeigen (optimales Signal) und VU-Meter mit Übersteuerung (CLIP)
Bedienelemente	Lautstärke pro Kanal, Mono-Ausgangslautstärke, Master-Lautstärke
Mitgeliefertes Zubehör	Montagewinkel, 6 Schrauben, Netzkabel, Bedienungsanleitung
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine flüssigen Reinigungsmittel verwenden
Sicherheit	Bedienungsanleitung beachten; Sicherung gleicher Nennleistung verwenden
Reparierbarkeit	Wenden Sie sich an einen autorisierten Service; keine vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - Rack Mix 12 MARANTZ

Wie schließe ich ein Mikrofon an den Rack Mix 12 an?

Verwenden Sie einen Combo-XLR-Eingang der Kanäle 1 bis 6. Wählen Sie je nach Mikrofon die Stellung MIC oder PH (Phantomspeisung). Stellen Sie den Pegel mit dem entsprechenden Regler ein.

Wie verwende ich die Phantomspeisung?

Für Kondensatormikrofone stellen Sie den Eingangswahlschalter auf PH (Phantom). Die Spannung beträgt +18 bis +21 V. Nicht mit dynamischen Mikrofonen verwenden, die keine Phantomspeisung benötigen.

Wie konfiguriere ich die Prioritätsfunktion von Kanal 1?

Verwenden Sie den Schalter Mic 1 Priority auf der Rückseite. Nach unten gedreht schaltet Kanal 1 die anderen Eingänge stumm; nach oben gedreht hat er keinen Einfluss auf andere Kanäle.

Wie schließe ich den Rack Mix 12 an Aktivlautsprecher an?

Verbinden Sie die XLR-Line-Ausgänge (Rückseite) mit den Eingängen der Lautsprecher über XLR-Kabel. Der Master-Regler steuert den Pegel dieser Ausgänge.

Wie nehme ich den Hauptmix auf?

Verwenden Sie die RCA-Aufnahmeausgänge (Stereo) oder den Mono-6,35-mm-Ausgang. Schließen Sie sie an Ihr Aufnahmegerät an. Der Master-Regler steuert den Pegel der Aufnahmeausgänge.

Wie verwende ich den Mikrofon-Monitoring-Ausgang?

Schließen Sie einen Kopfhörer oder einen Aktivlautsprecher an den Mikrofon-Monitoring-Ausgang (6,35 mm) an. Drücken Sie den Mic On/Off-Schalter, um den Ausgang zu aktivieren; im ON-Modus sind die Line-Ausgänge deaktiviert und nur Mikrofon-Signale (Kanäle 1-6) werden gesendet.

Was tun, wenn die CLIP-LED dauerhaft leuchtet?

Reduzieren Sie die Master-Lautstärke oder die Pegel der betroffenen Kanäle. Die CLIP-LED kann gelegentlich aufleuchten, aber wenn sie dauerhaft leuchtet, ist das Signal zu stark und es droht Verzerrung.

Wie stelle ich den Equalizer ein?

Verwenden Sie die Regler LOW, MID und HIGH auf der Vorderseite, um Bässe, Mitten und Höhen des Gesamtmixes anzuheben oder abzusenken. Passen Sie nach Ihren Vorlieben an.

Kann ich den Rack Mix 12 mit 24 V DC betreiben?

Ja, der DC-Stromeingang (Klemmenblock) akzeptiert eine 24-V-Standardversorgung. Wenn beide Versorgungen (AC und DC) angeschlossen sind, hat die AC-Versorgung Priorität.

Wie ersetze ich die Sicherung?

Verwenden Sie einen Schraubendreher, um das Sicherungsfach auf der Rückseite zu öffnen. Ersetzen Sie die Sicherung durch eine mit gleicher Nennleistung. Die Verwendung einer falschen Sicherung kann das Gerät beschädigen.

BEDIENUNGSANLEITUNG Rack Mix 12 MARANTZ

Benutzerhandbuch (Deutsch)

Einführung

Das Rack Mix 12 ist ein ultra-dünner 1U rack-montierbarer 12-Kanalmixer mit 6 Mic/Line-Kombi-Eingängen und 6 zusätzlichen Line-Eingängen. Er verfügt über symmetrische XLR-Ausgänge, einen 6,35 mm (1/4") Monoausgang, der benutzt werden kann, um das Rack Mix 12 an einen Remotemixer anzuschließen, ein Paar Cinch-Stereoausgänge, das benutzt werden kann, um ein Remoteaufnahmegerät anzuschließen und einen 6,35 mm (1/4") Mic-Monitoring-Anschluss, der benutzt werden kann, um die Mikrofonsignale zu überwachen. Das Rack Mix 12 bietet einzelne Lautstärkeregler für alle Eingänge, einen Lautstärkeregler für den Monoausgang und einen Gesamtlautstärkeregler. Das Gerät verfügt über einen Equalizer mit 3 Pegeln und Priorität für Mic/Line 1. Es kann über eine standardmäßige AC oder 24 V DC Stromquelle betrieben werden.

Bitte lesen Sie das Setup-Kapitel in dieser Anleitung, um zu erfahren, wie Sie das Rack Mix 12 in Ihr Audiosystem integrieren können.

Lieferumfang

Rack Mix 12

Rack-Montagewinkel

(6) Schrauben für Rack-Montagewinkel

Netzkabel

Benutzerhandbuch

Sicherheits- und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität usw.) und für die Produktregistrierung besuchen Sie marantzpro.com.

Funktionen

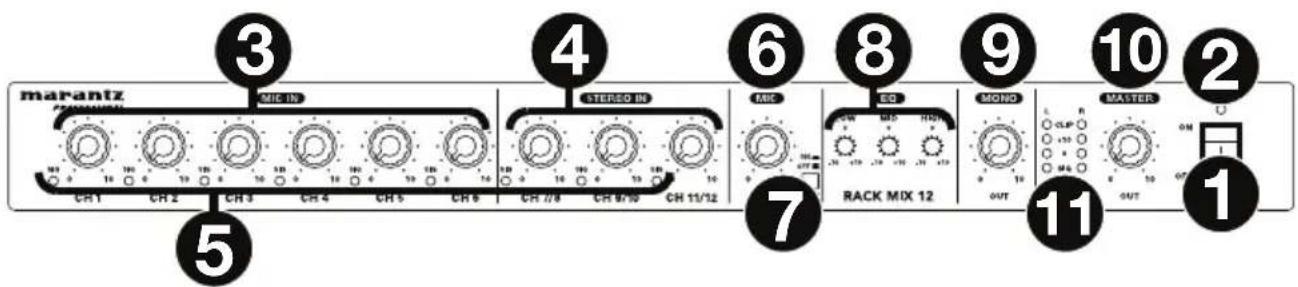

Vorderseite

1. Netzschalter: Mit diesem Schalter schalten Sie das Rack Mix 12 ein oder aus.
2. Power-LED: Die LED leuchtet auf, wenn das Rack Mix 12 eingeschaltet ist.
3. Mic-Eingangspegel: Drehen Sie diese Regler, um den Eingangspegel der entsprechenden Mic/Line-Eingänge (Kanäle 1-6) einzustellen.
4. Stereo-Eingangspegel: Drehen Sie diese Regler, um den Eingangspegel der entsprechenden Line-Eingänge (Kanäle 7/8–11/12) einzustellen.
5. Signal (Sig) LEDs: Zeigen an, dass das eingehende Audiosignal dieses Kanals im optimalen Bereich liegt.
6. Mic-Pegel: Drehen Sie diesen Regler, um den Eingangspegel des Mic Monitor-Ausgangs einzustellen. Verwenden Sie die Taste Mic Ein/Aus, um es zu aktivieren/deaktivieren.
7. Mic Ein/Aus: Drücken Sie diese Taste, um den Mic Monitor-Ausgang zu aktivieren/deaktivieren. Wenn die Taste gedrückt wurde (in der heruntergedrückten Position ist), wird das Signal von den Mic/Line-Eingängen (Kanäle 1-6) an den Mic Monitor-Ausgang gesendet und die Line-Ausgänge werden deaktiviert. Wenn die Taste angehoben ist, wird der Mic Monitor-Ausgang deaktiviert und alle Kanäle werden an die Line-Ausgänge gesendet.
8. EQ: Drehen Sie diese Regler, um den Anteil der Bass-Frequenzen (Low), der mittlere Frequenzen (Mid) und der hohen Frequenzen (High) im Hauptmix zu erhöhen („boost“) oder zu verringern („cut“).
9. Monopegel: Drehen Sie diesen Regler, um den Pegel des Mono-Ausgangs anzupassen.
10. Gesamtlautstärke: Drehen Sie diesen Regler, um den Pegel der Line-Ausgänge, des Mono-Ausgangs und des Rec-Ausgangs anzupassen.
11. Pegelanzeige: Diese Anzeige zeigt den Audiopegel der Line-Ausgänge, des Mono-Ausgangs und des Rec-Ausgangs. Die Clip-LED kann gelegentlich aufleuchten - wenn dies jedoch zu oft geschieht, sollten Sie das Volumen des Mixes und/oder der einzelnen Kanäle reduzieren.

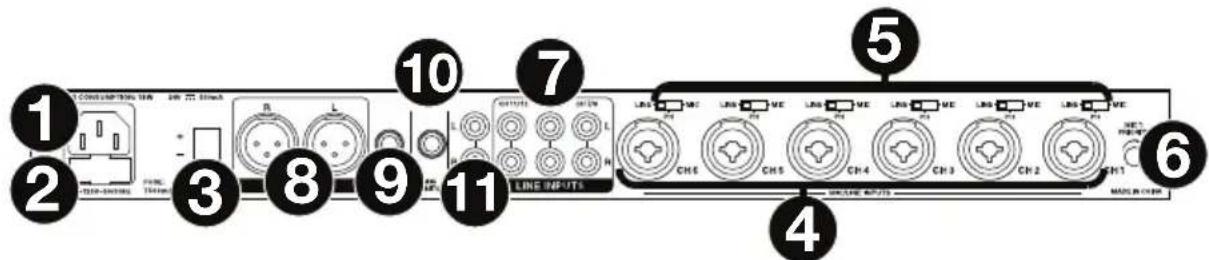

Rückseite

1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Wahlweise können Sie den DC-Eingang wie unten beschrieben verwenden. (Wenn beide Eingänge mit Steckdosen verbunden sind, bezieht das Rack Mix 12 seine Energie vom AC-Eingang.)

2. Sicherungsabdeckung: Wenn die Sicherung defekt ist, heben Sie diese Platte mit einem Schraubendreher oder einem anderen Werkzeug an, um die Sicherung mit einer neuen Sicherung mit demselben Sicherungswert zu ersetzen. Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

3. DC-Eingang: Benutzen Sie ein separates DC-Netzteil, um diesen Eingang mit einer Steckdose zu verbinden. Wahlweise können Sie den AC-Eingang wie oben beschrieben nutzen. (Wenn beide Eingänge mit Steckdosen verbunden sind, bezieht das Rack Mix 12 seine Energie vom AC-Eingang.)

4. Mic/Line-Eingänge (Kanäle 1–6): Schließen Sie Mikrofone oder Line-Geräte mit XLR- oder 6,35 mm (1/4") Kabeln an diese Eingänge an.

5. Eingangswahlschalter (Kanäle 1-6): Benutzen Sie diese Schalter, um einzustellen, welche Audioquellenart an den jeweiligen Mic/Line-Eingang angeschlossen wird: ein Mikrophon ohne Phantomspeisung (Mic), ein Mikrophon mit +18-21V Phantomspeisung (Ph) oder eine Line-Gerät (Line).

Hinweis: Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.

1. Mic 1 Priorität: Drehen Sie diesen Regler, um einzustellen, wie hoch der Pegel aller anderen Eingänge ist, wenn Kanal 1 Mic/Line-Eingang ein eingehendes Signal erhält. In der Minimaleinstellung schaltet ein Signal, das von Kanal 1 Mic/Line-Eingang empfangen wird, alle weiteren Eingangssignale völlig stumm. In der Maximaleinstellung beeinflusst ein Signal, das von Kanal 1 Mic/Line-Eingang empfangen wird, die anderen Eingangssignale in keiner Weise.

2. Line-Eingänge (Kanäle 7/8–11/12): Verbinden Sie Line-Level-Geräte mit diesen Eingängen über standardmäßige Stereo-Cinch-Kabel.

3. Line-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel, um diese Ausgänge mit Ihren Lautsprechern oder einem Verstärkersystem zu verbinden. Benutzen Sie den Gesamtlautstärkeregler, um den Pegel dieser Ausgänge zu steuern.

4. Mono-Ausgang: Verwenden Sie ein standardmäßiges 6,35 mm (1/4") TS-Kabel, um diesen Ausgang mit einem Remoteaufnahmegerät, einem Remotemixer etc. zu verbinden. Das Signal, das von diesem Ausgang gesendet wird, ist ein summiertes Monosignal der Line-Ausgänge.

5. Mic Monitor: Verwenden Sie standardmäßige 6,35 mm (1/4") Kabel, um diesen Ausgang mit einem Aktivmonitor, einem Remotemixer etc. zu verbinden. Wenn die Taste Mic Ein/Aus heruntergedrückt ist (in der unteren Position), wird das Signal von den Mic/Line-Eingängen (Kanäle 1-6) an diesen Ausgang gesendet und die Line-Ausgänge werden deaktiviert. Wenn die Taste Mic Ein/Ausangehoben ist, wird dieser Ausgang deaktiviert und alle Kanäle werden an die Line-Ausgänge gesendet.

6. Rec-Ausgang: Benutzen Sie standardmäßige Stereo-Cinch-Kabel, um diese Ausgänge an ein Remoteaufnahmegerät, einen Remotemixer etc. anzuschließen. Benutzen Sie den Gesamtlautstärkeregler, um den Pegel dieser Ausgänge zu steuern.

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

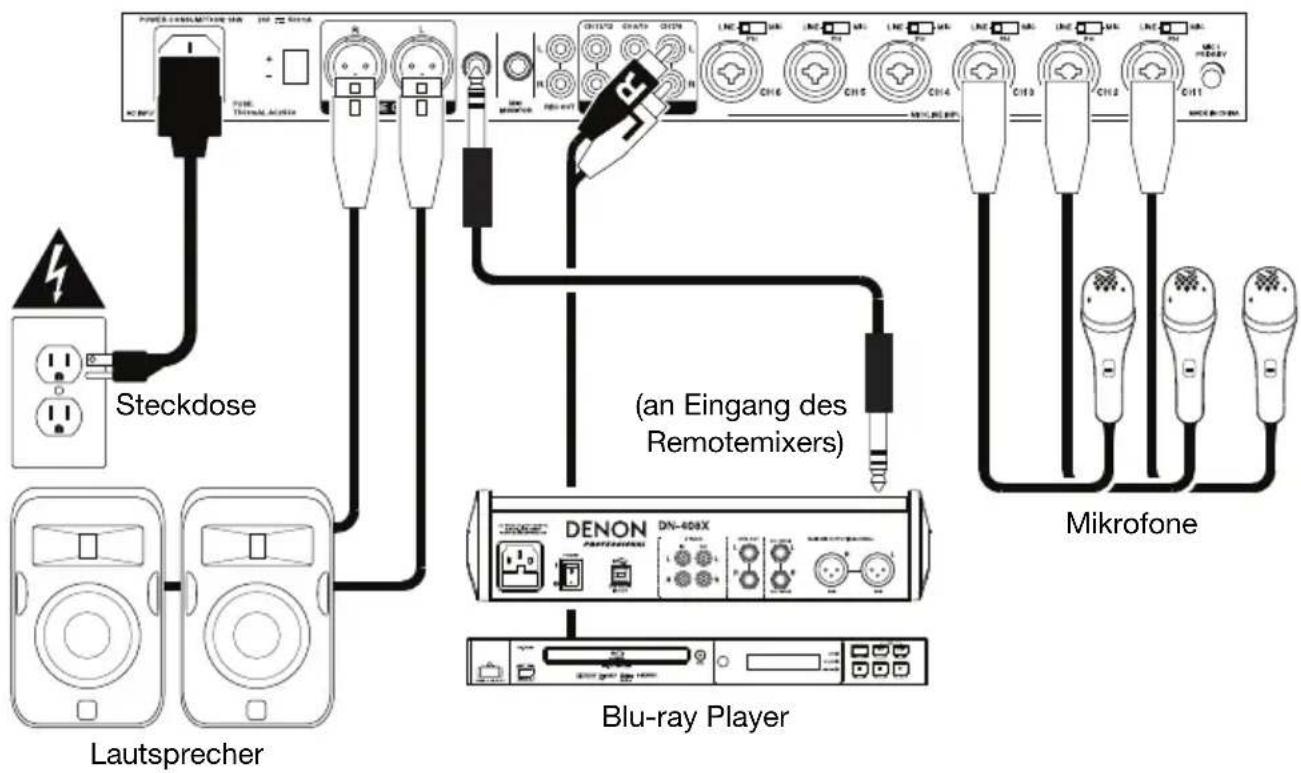

So richten Sie das Rack Mix 12 mit Ihrem Sound-System ein:

1. Wenn Sie eine Audioquelle mit Cinch-Ausgängen verwenden (Blu-ray® Players, Stereoanlagen etc.), benutzen Sie standardmäßige Cinch-Kabel, um sie an die rückseitigen Line-Eingänge anzuschließen. Bei Ihren Audioquellen muss es sich um Line-Level-Quellen handeln (keine Phono-Level-Plattenspieler).
2. Wenn Sie Mikrophone oder andere Audioquellen verwenden, die ein Line-Signal senden, schließen sie sie an die rückseitigen Mic/Line-Eingänge an.
3. Verwenden Sie standardmäßige XLR- oder 6,35 mm (1/4") TRS-Kabel, um die rückseitigen Line-Ausgänge an Ihre Lautsprecher, Remotemixer etc. anzuschließen.
4. Wenn Sie den Hauptmix an ein Remoteaufnahmegerät, einen Remotemixer etc. senden möchten, verwenden Sie standardmäßige 6,35 mm (1/4") TS-Kabel, um den rückseitigen Mono-Ausgang mit dem Gerät zu verbinden. Wahlweise können Sie standardmäßige Cinch-Kabel verwenden, um den rückseitigen Rec-Ausgang mit dem Gerät zu verbinden.
5. Verwenden Sie das mitgelieferte Netzkabel, um das Rack Mix 12 mit einer Steckdose zu verbinden.
6. Schalten Sie all Ihre Audioquellen (Blu-ray Players, Stereoanlagen, Mikrofone etc.) ein.
7. Schalten Sie das Rack Mix 12 ein.

Beispiel
