Rack Mix 12 - Mixer audio MARANTZ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tavolo di missaggio audio
Marca	Marantz
Modello	Rack Mix 12
Numero di canali	12 (6 ingressi combo micro/linea + 6 ingressi linea RCA)
Formato	Montaggio su rack 1U (ultrapiatto)
Alimentazione	Rete CA (cavo incluso) o 24 V CC
Fusibile	Alloggiamento per fusibile di calibro appropriato
Ingressi micro/linea	6 ingressi combo XLR / 6,35 mm (canali 1-6) con selettore MIC/PH/LINE
Ingressi linea aggiuntivi	6 ingressi RCA stereo (canali 7/8 – 11/12)
Uscite principali	Uscite linea XLR bilanciate
Uscita mono	1 uscita TS 6,35 mm (segnale mono combinato)
Uscite registrazione	1 coppia di uscite RCA stereo
Uscita monitoraggio micro	1 uscita TS 6,35 mm (attivazione tramite interruttore Mic On/Off)
Equalizzatore	3 bande (Low, Mid, High) sul mix generale
Alimentazione phantom	+18 a +21 V, selezionabile per canale (canali 1-6)
Funzione priorità	Regolabile per il canale 1 (attenuazione o taglio degli altri canali)
Indicatori	Spie SIG (segnale ottimale) e VU meter con clip (CLIP)
Controlli	Volume per canale, volume uscita mono, volume generale (Master)
Accessori inclusi	Staffa di montaggio, 6 viti, cavo di alimentazione, guida all'uso
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare prodotti liquidi
Sicurezza	Rispettare le istruzioni del manuale; utilizzare un fusibile dello stesso calibro
Riparabilità	Rivolgersi a un servizio autorizzato; nessuna parte riparabile dall'utente

Domande frequenti - Rack Mix 12 MARANTZ

Come collegare un microfono al Rack Mix 12?

Utilizzare un ingresso combo XLR dei canali da 1 a 6. Selezionare la posizione MIC o PH (alimentazione fantasma) in base al microfono. Regolare il livello con la manopola corrispondente.

Come utilizzare l'alimentazione phantom?

Per i microfoni a condensatore, posizionare il selettore d'ingresso su PH (fantasma). L'alimentazione fornisce +18 a +21 V. Non utilizzare con microfoni dinamici che non ne hanno bisogno.

Come configurare la funzione priorità del canale 1?

Utilizzare il pulsante Mic 1 Priority sul pannello posteriore. Ruotato verso il basso, il canale 1 taglia gli altri ingressi; verso l'alto, non ha alcun effetto sugli altri canali.

Come collegare il Rack Mix 12 a casse amplificate?

Collegare le uscite linea XLR (pannello posteriore) agli ingressi delle casse utilizzando cavi XLR. Il volume generale controlla il livello di queste uscite.

Come registrare il mix principale?

Utilizzare le uscite di registrazione RCA (stereo) o l'uscita mono da 6,35 mm. Collegarle al dispositivo di registrazione. Il volume generale controlla il livello delle uscite di registrazione.

Come utilizzare l'uscita monitoraggio micro?

Collegare una cuffia o una cassa amplificata all'uscita monitoraggio micro (6,35 mm). Premere l'interruttore Mic On/Off per attivare l'uscita; in modalità ON, le uscite linea vengono disattivate e vengono inviati solo i segnali micro (canali 1-6).

Cosa fare se la spia CLIP rimane accesa?

Ridurre il volume generale (Master) o i livelli dei canali interessati. La spia CLIP può lampeggiare occasionalmente, ma se rimane accesa, il segnale è troppo forte e rischia di distorcere.

Come regolare l'equalizzatore?

Utilizzare le manopole LOW, MID e HIGH sul pannello anteriore per aumentare o tagliare bassi, medi e alti del mix generale. Regolare secondo le proprie preferenze.

Posso alimentare il Rack Mix 12 a 24 V CC?

Sì, l'ingresso di alimentazione CC (morsettiera) accetta un'alimentazione 24 V standard. Se entrambe le alimentazioni (CA e CC) sono collegate, la priorità viene data all'alimentazione CA.

Come sostituire il fusibile?

Utilizzare un cacciavite per aprire l'alloggiamento del fusibile sul pannello posteriore. Sostituire il fusibile con un modello dello stesso calibro. L'utilizzo di un fusibile inappropriato può danneggiare l'apparecchio.

MANUALE UTENTE Rack Mix 12 MARANTZ

Guida per l'uso (Italiano)

Introduzione

Il Rack Mix 12 è un mixer 1U ultra sottile montato su rack a 12 canali con 6 ingressi combinati mic/linea e 6 ingressi di linea aggiuntivi. È dotato di uscite XLR bilanciate, un'uscita mono da 6,35 mm (1/4") che può essere utilizzata per collegare il Rack Mix 12 a un mixer remoto, un paio di uscite stereo RCA che possono essere utilizzate per il collegamento a un dispositivo di registrazione remoto e una porta di monitoraggio mic da 6,35 mm (1/4") che può essere utilizzata per monitorare i segnali dei microfoni. Il Rack Mix 12 fornisce il controllo individuale del volume per tutti gli ingressi, oltre al controllo del volume per la porta di uscita mono e un controllo di volume master. È dotato di un equalizzatore a 3 livelli e una priorità controllata per Mic/Linea 1. Può essere alimentato da fonti di alimentazione CA o 24V CC standard.

Si veda il capitolo Setup della presente guida per sapere come integrare il Rack Mix 12 al proprio impianto audio.

Contenuti della confezione

Rack Mix 12

Attacchi per il rack

(6) Viti per il rack

Cavo di alimentazione

Guida per l'uso

Manuale di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina marantzpro.com.

Caratteristiche

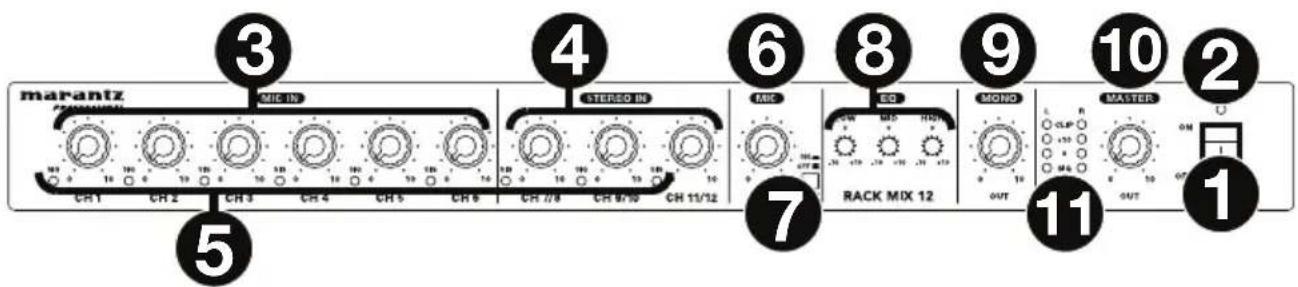

Pannello anteriore

1. Interruttore di alimentazione: servirsi di questo interruttore per accendere e spegnere il Rack Mix 12.
2. Spia di alimentazione: si illumina quando il Rack Mix 12 viene acceso.
3. Mic In Level: girare queste manopole per impostare il livello di ingresso degli ingressi mic/linea corrispondenti (Canali 1–6).
4. Stereo In Level: girare queste manopole per impostare il livello di ingresso degli ingressi di linea corrispondenti (Canali 7/8–11/12).
5. Spia di segnale (Sig): indica che il segnale audio in ingresso del canale è compreso in una gamma ottimale.
6. Livello Mic: girare questa manopola per impostare il livello di ingresso dell'uscita Mic Monitor. Servirsi del tasto Mic On/Off per attivarlo o disattivarlo.
7. Mic On/Off: premere questo comando per attivare o disattivare l'uscita Mic Monitor. Quando questo tasto è premuto (in posizione giù), il segnale proveniente dagli ingressi mic/linea (Canali 1–6) sarà inviato all'uscita Mic Monitor e le uscite di linea (Line) saranno disattivate. Quando il tasto è sollevato (in posizione su), l'uscita Mic Monitor sarà disattivata e tutti i canali saranno inviati alle uscite di linea (Line).
8. EQ: girare queste manopole per aumentare ("boost") o ridurre ("cut") la quantità di frequenze basse (Low), medie (Mid) e alte (High) del mix principale.
9. Livello mono: girare questa manopola per regolare il livello di uscita Mono.
10. Livello Master: girare questa manopola per regolare il livello delle uscite di linea (Line), Mono e Rec.
11. Misuratori di livello: queste spie indicano il livello audio delle uscite di linea (Line), Mono e Rec. La spia Clip si può accendere di tanto in tanto, ma se ciò avviene troppo spesso, ridurre il volume del mix e/o di singoli canali.

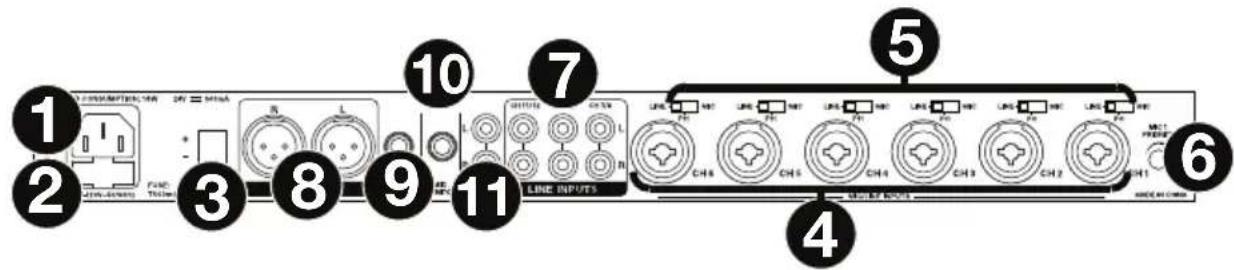

Pannello posteriore

1. Ingresso di alimentazione CA: servirsi del cavo di alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione. Alternativamente, servirsi dell'ingresso di alimentazione CC, descritto qui di seguito. (Se entrambi gli ingressi di alimentazione sono collegati a uscite di alimentazione, il Rack Mix 12 trarrà l'alimentazione dall'ingresso di alimentazione CA.)
2. Coperchio dei fusibili: se il fusibile è rotto, servirsi di un cacciavite o di un altro attrezzo per sollevare questa linguetta e sostituire il fusibile con un fusibile dallo stesso valore di tensione nominale. L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.
3. Ingresso di alimentazione CC: servirsi di un'alimentazione CC separata per collegare questo ingresso a una presa di alimentazione. Alternativamente, servirsi dell'ingresso di alimentazione CA, descritto in precedenza. (Se entrambi gli ingressi di alimentazione sono collegati a uscite di alimentazione, il Rack Mix 12 trarrà l'alimentazione dall'ingresso di alimentazione CA.)
4. Ingressi Mic/Line (Canali 1-6): collegare microfoni o dispositivi a livello di linea a questi ingressi servendosi di cavi XLR o da 6,35 mm (1/4").
5. Selettore di ingressi (Canali 1-6): servirsi di questi interruttori per impostare quale tipo di fonte audio collegare a ciascun ingresso mic/line: un microfono senza alimentazione phantom (Mic), un microfono con +18-21V di alimentazione phantom (Ph) o un dispositivo a livello di linea (Line).
   Nota bene: la maggior parte dei microfoni dinamici non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom.
6. Priorità Mic 1: girare questa manopola per impostare l'altezza del volume di tutti gli altri ingressi quando l'ingresso mic/line del Canale 1 riceve un segnale in ingresso. Con la sua impostazione più bassa, un segnale ricevuto dall'ingresso mic/linea del Canale 1 silenzierà interamente tutti gli altri segnali di ingresso. Con la sua impostazione più alta, un segnale ricevuto dall'ingresso mic/linea del Canale 1 non influirà affatto sugli altri segnali di ingresso.
7. Ingressi di linea (Line)(Canali 7/8-11/12): collegare dispositivi a livello di linea a questi ingressi servendosi di cavi RCA stereo standard.
8. Uscita di linea: servirsi di cavi XLR standard per collegare queste uscite agli altoparlanti o a un amplificatore. Servirsi della manopola Master Level per controllare il livello di queste uscite.
9. Uscita Mono: servirsi di un cavo TS standard da 6,35 mm (1/4") per collegare questa uscita a un dispositivo di registrazione a distanza, un mixer a distanza ecc. Il segnale inviato da questa uscita è un segnale mono sommato delle uscite di linea.
10. Mic Monitor: servirsi di un cavo standard da 6,35 mm (1/4") per collegare questa uscita a un monitor, a un mixer remoto, ecc. Quando il tasto Mic On/Off è premuto (in posizione giù), il segnale proveniente dagli ingressi mic/line (Canali 1–6) sarà inviato a questa uscita e le uscite di linea (Line) saranno disattivate. Quando il tasto Mic On/Off è sollevato (in posizione su), questa uscita sarà disattivata e tutti i canali saranno inviati alle uscite di linea (Line).
11. Uscita Rec: servirsi di cavi RCA stereo standard per collegare queste uscite a un dispositivo di registrazione remoto, un mixer remoto, ecc. Servirsi della manopola Master Level per controllare il livello di queste uscite.

Setup

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Per configurare il Rack Mix 12 con il proprio impianto audio:

1. Se si utilizzano fonti audio con uscite RCA (lettori Blu-ray ^® , stereo, ecc.), servirsi di cavi RCA standard per collegarle agli ingressi di linea presenti sul pannello posteriore. Le fonti audio devono essere a livello di linea (niente giradischi a livello fono).
2. Se si utilizzano microfoni o altre fonti audio che inviano un segnale a livello di linea, collegarle agli ingressi mic/line presenti sul pannello posteriore.
3. Servirsi di cavi standard XLR o TRS da 6,35 mm (1/4") per collegare le uscite di linea presenti sul pannello posteriore ad altoparlanti, mixer remoto, ecc.
4. Se si desidera inviare il mix principale a un dispositivo di registrazione remoto, un mixer remoto, ecc. servirsi di un cavo TS standard da 6,35 mm (1/4") per collegarvi l'uscita Mono presente sul pannello posteriore. Alternativamente, servirsi di cavi RCA stereo standard per collegarvi le uscite Rec presenti sul pannello posteriore.
5. Servirsi del cavo di alimentazione in dotazione per collegare il Rack Mix 12 ad una presa di alimentazione.
6. Accendere tutte le fonti audio (lettori Blu-ray, stereo, microfoni, ecc.)
7. Accendere il Rack Mix 12.

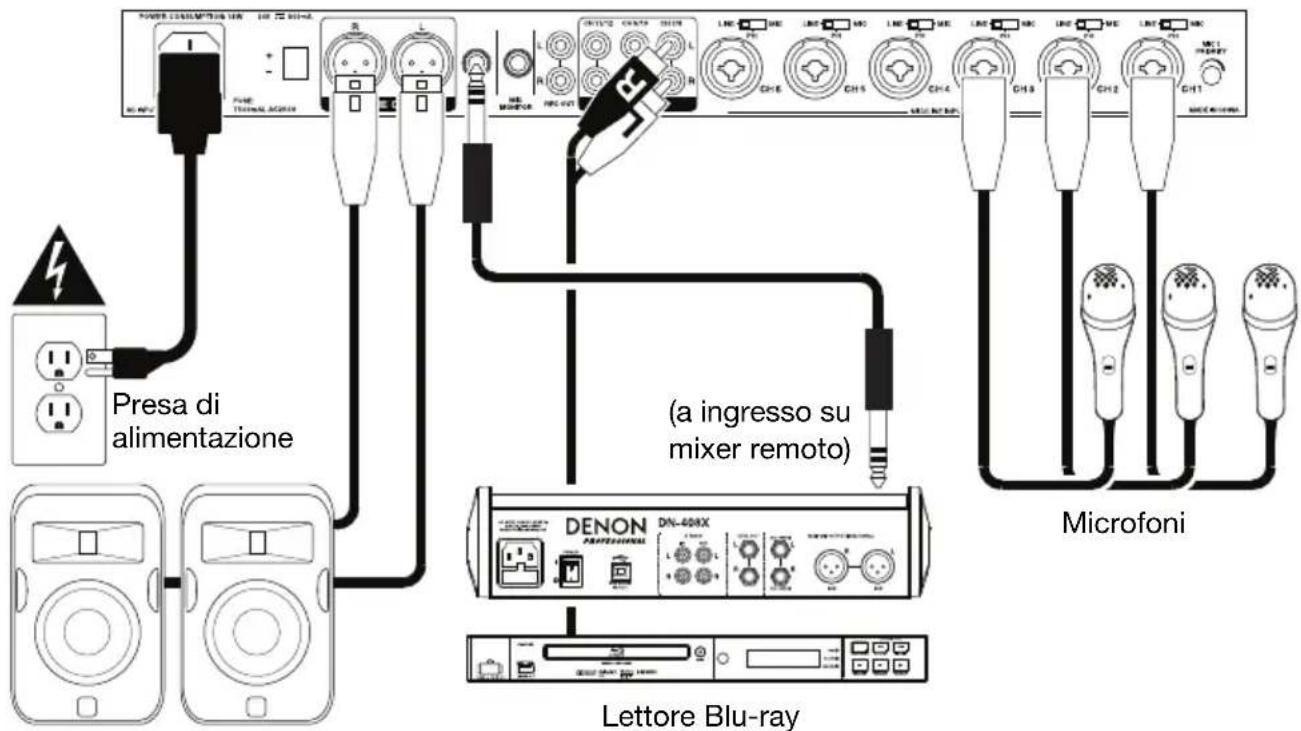

Esempio

Altoparlanti
