MANUAL DE USUARIO Sound Live 12 MARANTZ

Guía del usuario (Espanol)

Introduccion

Contenido de la caja

Sound Live 12

Cable de alimentacion

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para Obtener la información másrecente acerca de este producto (requisitos de sistemas, información de compatibilidad, etc.) y registrarlo, visite marantzpro.com.

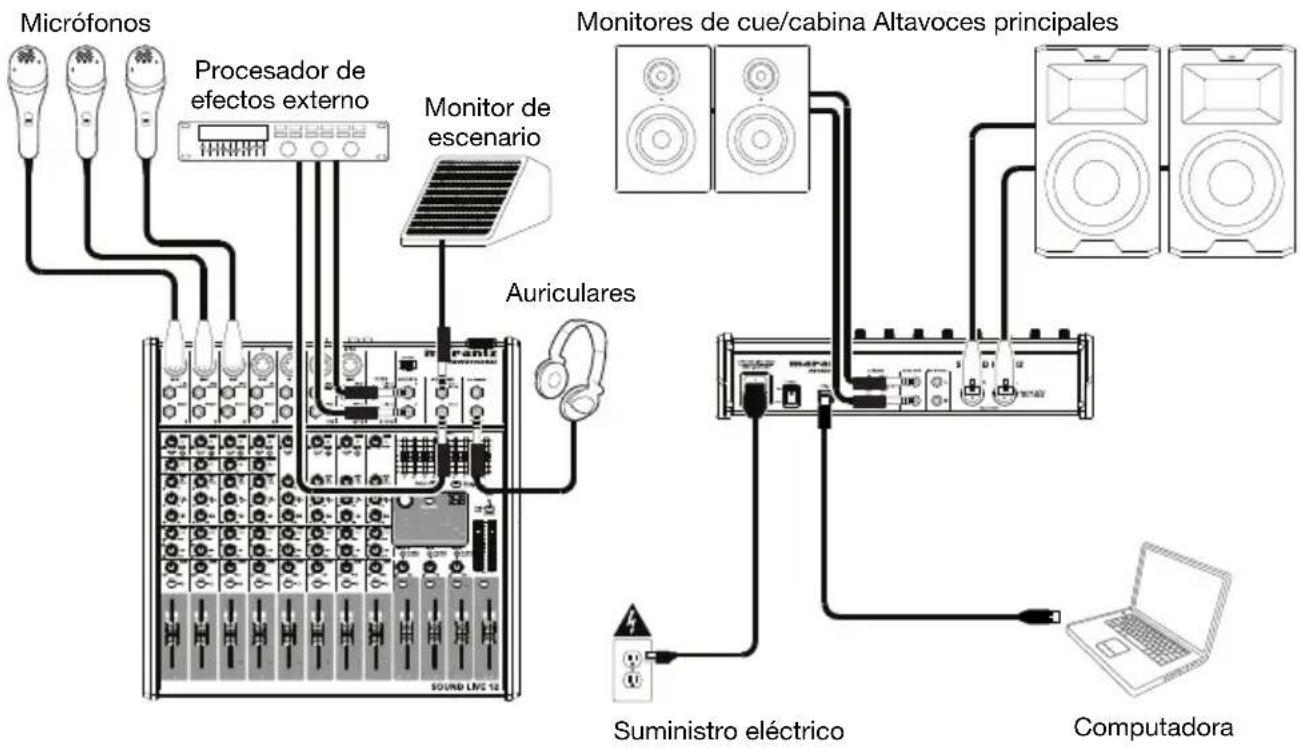

Instalacion rapiida

Los elementos que no se enumeran en Introduccion > Contenido de la caja se venden por分开ado.

Vista del panel superior
Vista del panel trasero

Characteristicas

Panel superior

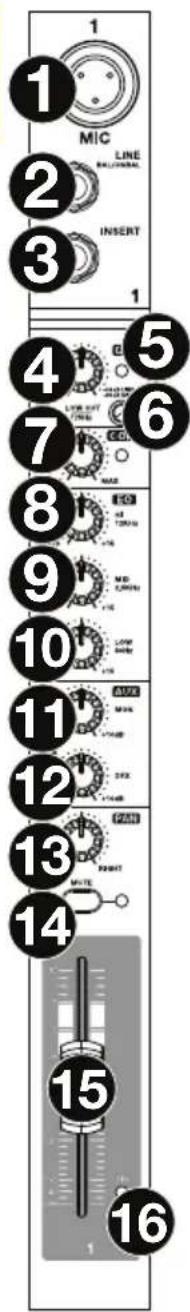

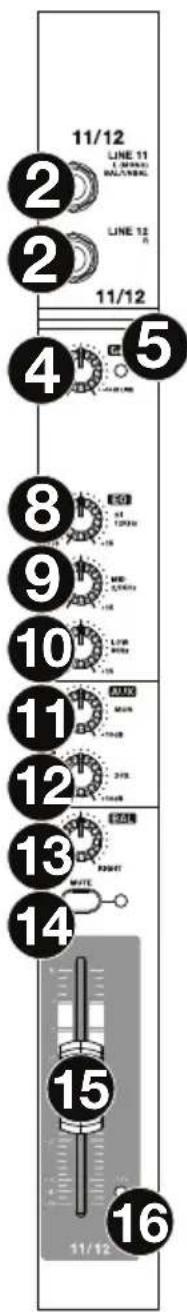

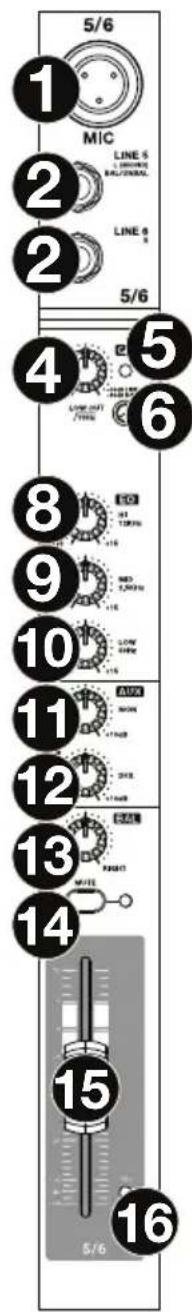

Canales

Note: Los canales tienen esentiallymente los mismos controlles con todas variociones menos entre los canales 1-4, 5/6-9/10 y 11/12. Se muestran aquí los tres temas de canales differs.

1. Entrada de microfono: Conecte a estas entradas un microfono o dispositivo de nivel de linea con un cable XLR.
2. Entrada de linea: Conecte a estas entradas dispositivos de nivel de linea con cables de 6,35mm (1/4 pulg.)
3. Inserción: Use un cable TRS de 6,35mm (1/4 pulp.) estándar para conectar a este conector hembra un procesador externo (como un comprisor, limitador, ecualizador externo, etc.). La seals toma afterwards del control de ganancia del canal y returna antes de los controles del ecualizador del canal. La seals se envía por la punta de la connexion TRS y returna por la nuca.
4. Ganancia: Ajusta el nivel de audio del canal (ganancia pre-fader y pre-ecualizacion). Ajuste this para que el LED de signaled se encienda.
5. LED de pico: El LED destella si la seals se está recortando. Si este sucede, disminuya el ajuste de la perilla Gain (Ganancia).
6. Filtro pasabajos: Cuando se pulsa este botón, el audio de ese canal se envía a工程技术 de un bajo Frequencia de 75 Hz con una perdiente de 18 dB por octava. Esto的结果ly para reducir el ruido de bajo Frequencia cuando se usesan microfonos.
7. Compresor: Ajusta la cantidad de compresión en el canal, aplicada por el compresor incorporado del mezclador. El LED que está jusqu'à la perilla se encenderá cuando el compresor está activado.
8. Ecualizacion de agudos: Ajusta las altas frequencies (agudos) del canal.
9. Ecualizacion de medios: Ajusta las frequencias medias del canal.
10. Ecualización de graves: Ajusta las bajas Frequencias (graves) del canal.

1. Perilla de monitor: Ajusta el nivel de pre-fader de la seals enviada desde ese canal a la mezcla de monitor, cui no nivel se controla con el fader del monitor.
2. Perilla de DFX (effectos digitales): Ajusta el nivel de post-fader de la seals enviada hacer el procesador de efectos del mezclador, cuando el fader de returno de efectos digitales (DFX Rtn).
3. Paneo / balance del canal: Si esta perilla indica Pan, ajusta la posicion del canal (mono) en el Campo estereo. Si la perilla indica Bal, ajusta el balance entre los canales izquierdo y derecho de esta seals estereo.
4. Silenciamiento de canal: Pulse este botón para silenciar/anular el silenciamiento del canal. El LED+junto al botón se encenderá cuando el canal está silenciado.
5. Fader de canal: Ajusta el nivel de audio del canal.
6. LED deolenal (Sig): Indica que la senal entrante de audio del canal está bajo de un rango optimo.

Controles principales

1. Envio auxiliar: Use cables TRS de 6,35mm (1/4 pulg.) para conectar estassonianas alas entradas de un amplificador o monitor activo externo.Use la perilla de monitor (Mon) en cada canal para controlar el nivel de la senal enviada a Aux Send 1 (Envio auxiliar 1).Esto esutil para create una mezcla de monitor personalizada para los musicaos en el escenario.
2. Retorno de auxiliares (Aux Rtn): Conecte las salidas de un dispositivo externo a estas entradas con cables monode 6,35mm (1/4 pulg.) Si su fu enchufela en el conductor izquierdo y se eschucará en ambos lados, izquierdo y derecho.
3. Fader del returno de auxiliares (Aux Rtn): Controla el nivel de audio enviado a las entradas de returno de auxiliares (Aux Rtn).
4. Ecualizador gráfico: Cuando el interruptor EQ On / Off (Ecualizador encendido / apagado) está conectado (pulsado),这些东西 controles se pueda usar paraaabrear la ecualización de la mezcla principal.
5. Ecualizador encendido/apagado: Activa o desactiva el ecualizador grácico.
6. Salida principal / Salida para monitor: Cuando este botón está levánto, el ecualizadorístico afecta a la seals enviada a las salidas Main Mix Output (Mezcla principal). Cuando este botón está pulsado, el ecualizadorístico afecta a la seals enviada a la受害者 Aux 1 (Mon).

1. Selector de efectos:Esta perilla selección el efecto que el procesador de efectos interno del mezclador aplica a los diversos canales. Gire la perilla para modifier el número de efecto y pulsela para selectionarlo. La pantalla que está al costado del botón DFX Mute (Silenciamiento de DFX) muestra el número de preset (preajuste). Cada canal可以选择 enviar al procesador niveles differentes de audio ajustando su perilla de DFX. Consulte en la sección Effectos una explicación de los efectos disponibles.
2. Silencimiento de DFX: Pulse este botón para silenciar/anular el silencimiento del canal.
3. LED de pico de DFX: El LED destella si la seals esta recortando. Si thiso suede, diminuya el ajuste de las perillas de DFX de sus canales fuente. Cuando el procesador de efectos está silenciado, el LED esta encendido permanentamente.
4. Fader del returno de DFX (DFX Rtn): Ajusta el volumen del audio enviado desde el procesador de efectos del mezcludor.
5. Puento de DFX: Puede conectar un interruptor de pedal de tipo de enganche estandar de 6,35mm (1/4 pulg.) (que se vende por分开ado) a esta entrada y utiliser para realizar un puento del procesador de efectos interno del mezclador (cuando el interruptor de pedal está en su posicion "cerrada").
6. Salida para auriculas: Conecte a estas salidas auriculas estéreo de 6,35mm (1/4 pulp.) El volumen se controla con la perilla Phones Volume (Volumen de auriculas). El botón de fuente para auriculas determina quéignalseenvía por esta salute.
7. Fuente para auriculares: Cuando este botón está levántado, la SERIAL proveniente de las salidas de mezcla principal se oye en la calidad para auriculares. Cuando este botón está pulsado, la SERIAL proveniente de las salidas para la cabina de control (Ctrl Out) se oye en la calidad para auriculares.
8. Volumen de auriculares: Ajusta el volumen de la calidad Phones.
9. Fuente de entrada USB: Cuando se levanta este botón, la SERIAL enviada al mezclador a工程技术 de su puerto USB sera enviada a las salidas de mezcla principal. Cuando se presiona este botón, la SERIAL enviada al mezclador a工程技术 de su puerto USB sera enviada a las salidas para la cabin de control (Ctrl Out).
10. Nivel de entrada USB: Ajusta el nivel de la seals enviada al mezclador a工程技术 de su puerto USB.
11. Fuente de entrada de 2 pistas: Cuando este botón está levantan, la seals de la 2 Track In (Entrada de 2 pistas) se envía a las salidas de mezcla principal. Cuando se presiona este botón, la seals de la 2 Track In (Entrada de 2 pistas) se envía a las salidas para la cabin de control (Ctrl Out).
12. Nivel de entrada de 2 pistas: Ajusta el nivel de la 2 Track In.
13. Fader del monitor: Ajusta el nivel de la salute Aux Send 1 (Mon) (mezcla de monitor).
14. Fader principal: Ajusta el nivel de lassonianas de mezcla principal.
15. Medidos Red: Ajusta el nivel de las salidas de mezcla principal. Puede encenderse occasionalmente el LED de recorte, pero si sucede con demasiada Frequencia, reduzca el volumen de la mezcla y/o los canales individuales.
16. Alimentación fantasma: Activa/desactiva la alimentación fantasma. Cuando está activada, la alimentación fantasma suministra +48 V a las entradas de micrófono XLR y el LED que está al costado del botón se enciende. Tenga en cuenta que la mayoría de los micrófonos dinámicos norequirecen alimentación fantasma,@mientras que la mayoría de los micrófonos de condensador la requirecen. Consulte la documentación de su micrófono para averigar si necesita alimentación fantasma.
17. LED de encendido: Se ilumina cuando el mezclador está encendido.
18. Conexión de alimentación USB: Puede usar este puerto USB para conectar y alimentar (o cargar) un dispositivo que requiera alimentación por un bus USB de 5 V, 1 A.

Effectos

Para aplicar efectos, gire la perilla dePRESENTS de efectos y pulsela para selectionar uno de los presents disponibles. Para enviar la senal de un canal al procesador de efectos,urrente el ajuste de la perilla de DFX (Aux 2) de ese canal. Cada efecto tiene 10 variaciones.

Númos	Efekto	Descripción
00-09	Delay (Retardo)
10-19	Delay+Verb (Retardo+reverberación)	Efecto de retardo con reverberación de sala.
20-29 Tremolo Aumenta y disminuya=rápidamente el volumen de la sealsa un ritmo constante.
30-39	Plate (Placa)	Simula la reverberación de una placabrillante
40-49	Chorus (Coro)	Simula el sonido pleno, Complejo y acuoso de varios instrumentos que tocan lo mismo.
50-59	Vocal Reverberación, que simula una sala con pequeño tiempo de retardo.
60-69	Rotary (Giratorio)	Simula el clásico efecto Doppler de la bocina giratoria adentro de un altovoz de organo.
70-79	Small Room (Salakleña)	Reverberación que simula una sala de estudio brillante.
80-89	Flange+Verb (Flange+reverberación)	Aplica reverberación de sala más un efecto de flange estéreo clásico.
90-99	Large Hall (Sala de concierto grande)	Reverberación que simula un espacio acústico grande.

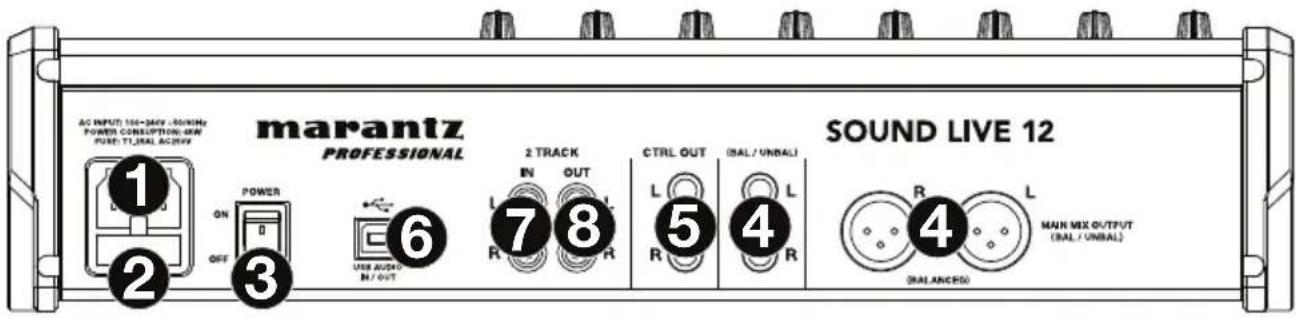

Paneltrasero

1. Entrada de alimentacion: Use el cable de alimentacion incluido para conectar el mezclador a un tomacorriente alimentado. Con la alimentacion electrica desconectada, enchufe el cable de alimentacion al mezclador primo y bajo al tomacorriente.

2. Tapa de fusibles: Si se queró elFuse, use un destornillador u other herramenta para levantar esta lengueta a fin de reemplazar el Fuseble con other de la misma especificacion (impresa justo sobre la entrada de Power [Alimentacion]). Si utilizes un fuseble de especialficacion incorrecta,可以更好 daranse la unidad y/o el fuseble.

3. Interruptor de encendido: Enciende y apaga el mezclador. Encienda el mezclador cuando de conectar todos sus dispositivos de entrada pero antes de encender sus amplificadores. Apague los amplificadores antes de apagar el mezclador.

4. Salidas de mezcla principal: Use un cable XLR o de 6,35mm (1/4 pulg.) estandar para conectarrialquier parde estas salidas a sus altavoces oistema de amplificador.Use el fader Main (Principal) para controlar el nivel de estas salidas.

5. Salidas para la cabina de control (Ctrl Out): Use cables TRS de 6,35mm (1/4 pulg.) estándar para conectar estas salidas al sistemas de amplificador o monitores de su cabina de control.

6. Puerto USB: Utilice un cable USB estandar para conectar este puerto USB a un ordinador. El mezclador可以选择 enviar o recibir audio desde o hacer su ordinador a工程技术 de esta connexion.

7. Al enviar audio, la mezcla principal se envía desde el mezclador hacía su ordinador.

8. Al recibir audio, se envía desde su ordinador a lassonianas de mezcla principal o a las salidas para la cabina de control (Ctrl Out), dependiendo de la posicón del botón de fuente USB In (Entrada USB) del mezcludor.

9. Entradas de 2 pistas (2 Track In): Conecte estas entradas a las calidas de una fuente de sonido externa mediante un cable RCA estereo estandar (que se vende por分开). Use el boton 2 Track In Source (Fuente de entrada de 2 pistas) para enviar esta signaled a las calidas de mezcla principal o hacía las calidas para la cabina de control (Ctrl Out).

10. Salidas de 2 pistas (2 Track Out): Conecte estas calidas a las entradas de un dispositivo de grabacion externo mediante un cable RCA estereo estandar (que se vendte por分开ado).
