Ecomonoblocco EM16:9 3D - Padella Palazzetti - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Ecomonoblocco EM16:9 3D Palazzetti in formato PDF.
| Marca | Palazzetti |
| Modello | Ecomonoblocco EM16:9 3D |
| Tipo di prodotto | Insert a ceppi di legno |
| Combustibile consigliato | Ceppi di faggio/betulla ben secchi, umidità ≤25%, lunghezza ideale 35 cm |
| Accensione | Manuale (accendifuoco ecologici) o automatica tramite opzione Scintilla |

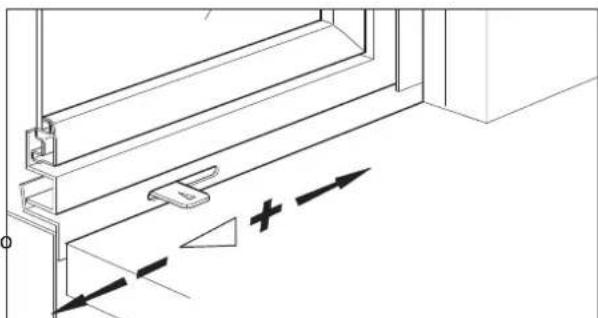

| Sistema di combustione | Primario (regolabile) e secondario (automatico) con doppia combustione |
| Riduzione delle emissioni | Kit O₂Ring (opzionale) riduce le emissioni nocive dell'80% |
| Evacuazione dei fumi | Collegamento a condotto fumario certificato, altezza minima 3,5-4 m, tiraggio medio 12 Pa |
| Porta | Sollevabile e battente, vetroceramica |
| Serranda fumi (VDF) | Regolazione micrometrica, apertura automatica al sollevamento della porta |

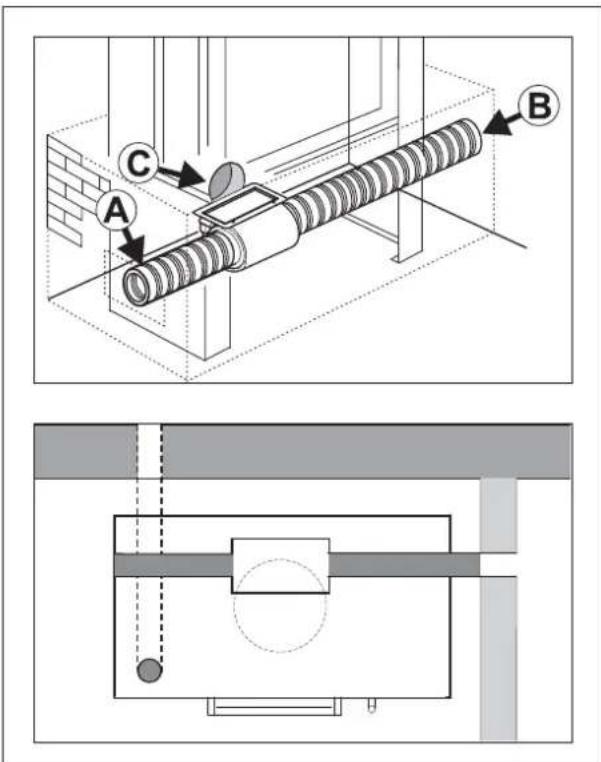

| Ventilazione opzionale | Kit elettroventilatore con centrale di comando manuale/automatica |

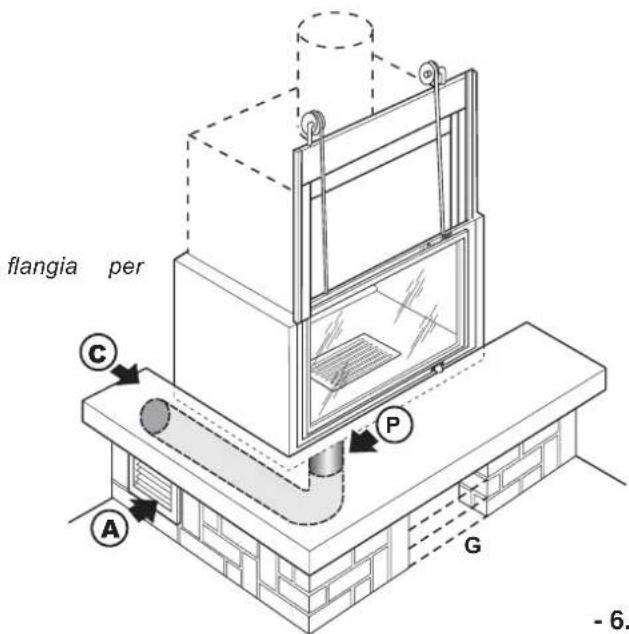

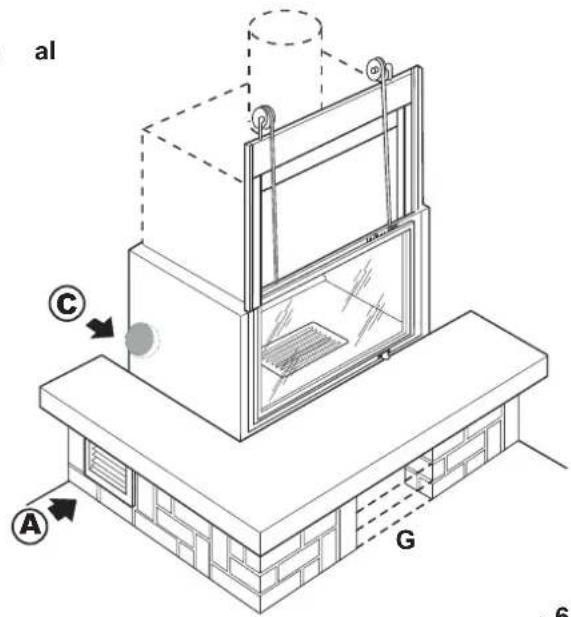

| Presa d'aria comburente | Esterna obbligatoria, griglia anti-insetti, superficie netta conforme al libretto |
| Installazione | Pavimento con capacità di carico adeguata, rivestimento ignifugo autoportante, distanza materiali combustibili: posteriore 80 cm, anteriore 170 cm |
| Manutenzione ordinaria | Pulizia del vetro con cenere, svuotamento del cassetto cenere, controllo giornaliero |
| Manutenzione periodica | Spazzatura del condotto fumario almeno una volta all'anno, pulizia scambiatore e deflettore |
| Sicurezza | Non toccare il vetro caldo, tenere i bambini lontani, non utilizzare combustibili liquidi |
| Garanzia legale | Direttiva CEE 1999/44/CE, riservata al rispetto del manuale e manutenzione regolare |
| Pezzi di ricambio | Originali solo, sostituzione prima dell'usura completa |
| Contenuto della consegna | Manuale, libretto prodotto, etichetta codice a barre, kit ventilazione cappa, telaio botola di ispezione, guanto di protezione |
Domande frequenti - Ecomonoblocco EM16:9 3D Palazzetti
Domande degli utenti su Ecomonoblocco EM16:9 3D Palazzetti
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Padella in formato PDF gratuitamente! Trova il tuo manuale Ecomonoblocco EM16:9 3D - Palazzetti e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Ecomonoblocco EM16:9 3D del marchio Palazzetti.
MANUALE UTENTE Ecomonoblocco EM16:9 3D Palazzetti
ISTRUZIONI USO E MANUTENZIONE
INSTRUCTIONS FOR USE AND MAINTENANCE
1.2 DESTINAZIONE D'USO
1.3 SCOPO E CONTENUTO DEL MANUALE
1.4 CONSERVAZIONE DEL MANUALE
1.5 AGGIORNAMENTO DEL MANUALE
1.6 GENERALITÀ
1.7 PRINCIPALI NORME ANTIFORTUNISTICHE
RISPETTATE E DA RISPETTARE
1.8 GARANZIA LEGALE
1.9 RESPONSABILITÀ DEL COSTRUTTORE
1.10 CARATTERISTICHE DELL'UTILIZZATORE
1.11 ASSISTENZA TECNICA
1.13 TARGHETTA DI IDENTIFICAZIONE
1.14 CONSEGNA DEL CAMINETTO
2 AVVERTENZE PER LA SICUREZZA
2.1 AVVERTENZE PER L'INSTALLATORE
2.2 AVVERTENZE PER L'UTILIZZATORE
2.3 AVVERTENZE PER IL MANUTENTORE
3 MOVIMENTAZIONE E TRASPORTO
4 TIPO DI COMBUSTIBILE
5 PREPARAZIONE DEL LUOGO DI INSTALLAZIONE
5.1 PRECAUZIONI PER LA SICUREZZA

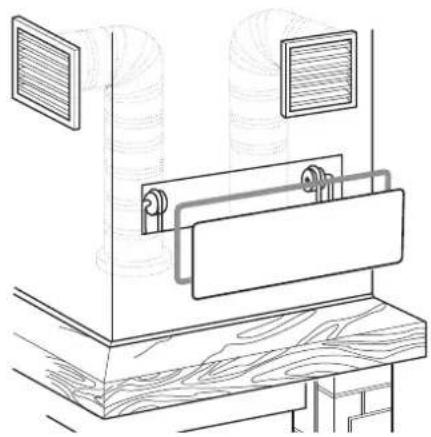

6.8 CONTROCAPPA E PANNELLO ISPEZIONE
7 OPTIONAL
9.1 DESCRIZIONE DEL PRODOTTO
10 MANUTENZIONE E PULIZIA
10.1 PRECAUZIONI DI SICUREZZA
10.2 PULIZIA DEL VETRO

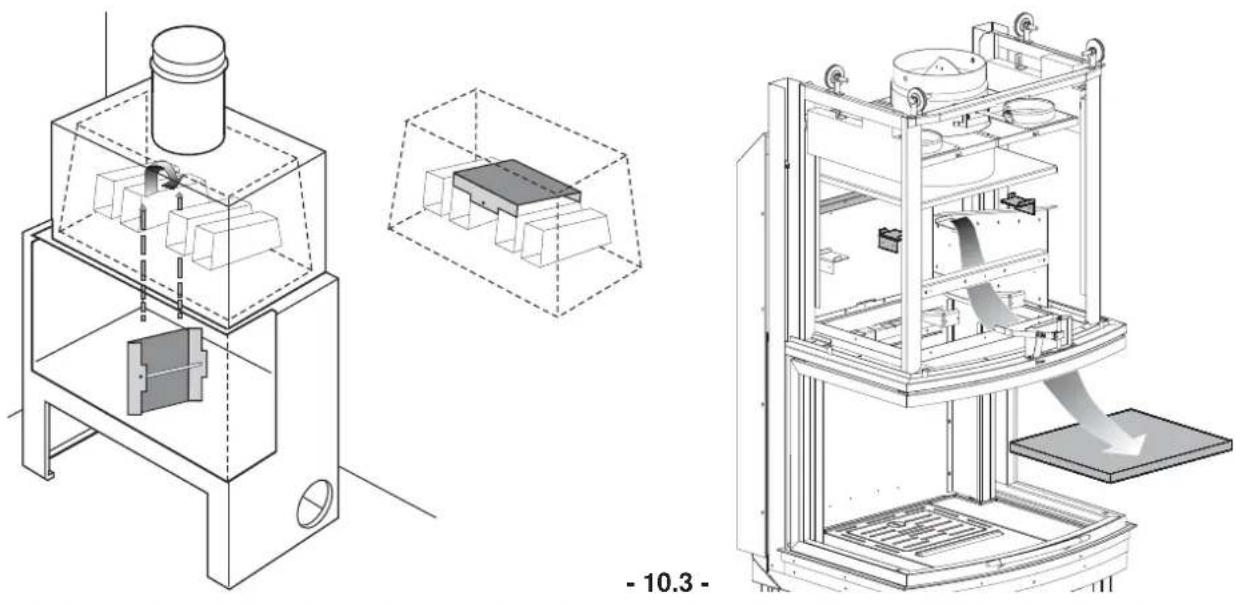

10.3 PULIZIA DEL FOCOLARE E CASSETTO CENERE
10.4 PULIZIA DEL CAMINO
11 INFORMAZIONI PER LA DEMOLIZIONE E LO SMALTIMENTO
1 PREMESSA
Non operare se non si sono ben comprese tutte le notizie riportate nel manuale; in caso di dubbi richiedere sempre l'intervento di personale specializzato Palazzetti.
Palazzetti si riserva il diritto di modificare specifiche e caratteristiche tecniche e/o funzionali dell'apparecchiatura in qualsiasi momento senza darne preavviso.
1.1 SIMBOLOGIA
Nel presente manuale i punti di rilevante importanza sono evidenziati dalla seguente simbologia:
INDICAZIONE: Indicazioni concernenti il corretto utilizzo della stufa e le responsabilità dei preposti.
ATTENZIONE: Punto nel quale viene espressa una nota di particolare rilevanza.
PERICOLO: Viene espressa un'importante nota di comportamento per la prevenzione di infortuni o danni materiali.
1.2 DESTINAZIONE D'USO
L'apparecchiatura Palazzetti modello ECOMONOBLOCCO è un caminetto, adatto alla combustione di legna a ciocchi, per il riscaldamento residenziale, realizzato da una struttura completamente metallica, con focolare chiuso da un vetro ceramico.
Il caminetto funziona in maniera ottimale con la porta del focolare chiusa.
La destinazione d'uso sopra riportata e le configurazioni previste dell'apparecchiatura sono le uniche ammesse dal Costruttore: non utilizzare il caminetto in disaccordo con le indicazioni fornite.
La destinazione d'uso indicata è valida solo per apparecchiature in piena efficienza strutturale, meccanica ed impiantistica. Il caminetto Palazzetti è un apparecchio che deve essere installato ed utilizzato solo all'interno dell'abitazione.
1.3 SCOPO E CONTENUTO DEL MANUALE
Scopo
Lo scopo del manuale è quello di consentire all'utilizzatore di prendere quei provvedimenti e predisporre tutti i mezzi umani e materiali necessari per un suo uso corretto, sicuro e duraturo.
Contenuto
Questo manuale contiene tutte le informazioni necessarie per l'installazione, l'impiego e la manutenzione del caminetto Ecomonoblocco.
La scrupolosa osservanza di quanto in esso descritto garantisce un elevato grado di sicurezza ed efficienza del caminetto.
1.4 CONSERVAZIONE DEL MANUALE
Conservazione e consultazione
Il manuale deve essere conservato con cura e deve essere sempre disponibile per la consultazione, sia da parte dell'utilizzatore che degli addetti al montaggio ed alla manutenzione.
Il manuale Istruzione Uso e Manutenzione è parte integrante del caminetto.
Deterioramento o smarrimento
In caso di necessità fare richiesta di un'ulteriore copia a Palazzetti.
Cessione del caminetto
In caso di cessione del caminetto l'utente è obbligato a consegnare al nuovo acquirente anche il presente manuale.
1.5 AGGIORNAMENTO DEL MANUALE
Il presente manuale rispecchia lo stato dell'arte al momento dell'immissione sul mercato del prodotto.
I prodotti già presenti sul mercato, con la relativa documentazione tecnica, non verranno considerate da PALAZZETTI carenti o inadeguate a seguito di eventuali modifiche, adeguamenti o applicazione di nuove tecnologie su prodotti di nuova commercializzazione.
1.6 GENERALITÀ
Informazioni
In caso di scambio di informazioni con il Costruttore del caminetto fare riferimento al “serial number” del prodotto sotto il codice a barre presente nelle etichette che seguono il presente libretto.
Responsabilità
Con la consegna del presente manuale, Palazzetti declina ogni responsabilità, sia civile che penale, per incidenti derivati dalla non osservanza parziale o totale delle specifiche in esso contenute.
Palazzetti declina, altresì, ogni responsabilità derivante da uso improprio dell'apparecchiatura od uso non corretto da parte dell'utilizzatore, da modifiche e/o riparazioni non autorizzate, da utilizzo di ricambi non originali o non specifici per il proprio modello di Ecomonoblocco.
Manutenzione straordinaria
Le operazioni di manutenzione straordinaria devono essere eseguite da personale qualificato ed abilitato ad intervenire sul prodotto a cui fa riferimento il presente manuale.
Responsabilità delle opere di installazione
sponsabilità delle opere eseguite per l'installazione del caminetto non può essere considerata a carico della PALAZZETTI, essa è, e rimane, a carico dell'installatore, al quale è demandata l'esecuzione delle verifiche relative alla canna fumaria, alla presa d'aria ed alla correttezza delle soluzioni di installazione proposte.
Devono essere rispettate tutte le norme previste dalla legislazione locale, nazionale ed europea vigente nel paese dove l'apparecchio è installato.
Uso
! L'uso del caminetto è subordinato, oltre che alle prescrizioni contenute nel presente manuale, anche al rispetto di tutte le norme di sicurezza previste dalla legislazione specifica vigente nello stato dove lo stesso è installato.
1.7 PRINCIPALI NORME ANTIFORTUNISTICHE RISPETTATE E DA RISPETTARE
A) Direttiva 2014/35 UE: "Materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione". B) Direttiva 2014/30 UE: "Ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica".
C) Direttiva 89/391/CEE: "Attuazione delle misure volte a promuovere il miglioramento della sicurezza e della salute dei lavoratori durante il lavoro".
D) Direttiva 89/106/CEE: “Concernente riavvicinamento delle disposizioni legislative, regolamentari ed amministrative degli stati membri concernenti i prodotti da costruzione”.
E) Direttiva 85/374/CEE: “Concernente riavvicinamento delle disposizioni legislative, regolamentari ed amministrativee degli stati membri in materia di responsabilità per danno da prodotti difettosi”.
F) Direttiva 2014/53 UE: "Riguardante apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità".
1.8 GARANZIA LEGALE
L'utente per poter usufruire della garanzia legale, di cui alla Direttiva CEE 1999/44/CE deve osservare scrupolosamente le prescrizioni indicate nel presente manuale, ed in particolare:
• operare sempre nei limiti d'impiego del caminetto;
- effettuare sempre una costante e diligente manutenzione;
- autorizzare all'uso del prodotto persone di provata capacità, attitudine ed adeguatamente addestrate allo scopo.
L'inosservanza delle prescrizioni contenute in questo manuale implicherà l'immediata decadenza della garanzia.
1.9 RESPONSABILITÀ DEL COSTRUTTORE
!Costruttore declina ogni responsabilità civile e penale, diretta o indiretta, dovuta a:
- installazione non conforme alle normative vigenti nel paese ed alle direttive di sicurezza;
- inosservanza delle istruzioni contenute nel manuale;
- installazione da parte di personale non qualificato e non addestrato;
- uso non conforme alle indicazioni di sicurezza;
- modifiche e riparazioni non autorizzate dal costruttore effettuate sulla macchina;
- utilizzo di ricambi non originali o non specifici per il modello di focolare;
• carenza di manutenzione;
• eventi eccezionali.
1.10 CARATTERISTICHE DELL'UTILIZZATORE
L'utilizzatore del caminetto deve essere una persona adulta e responsabile provvista delle conoscenze tecniche necessarie per la manutenzione ordinaria dei componenti del caminetto.
Fare attenzione che i bambini non si avvicinino al caminetto, mentre è in funzione, con l'intento di giocarvi.
1.11 ASSISTENZA TECNICA
Palazzetti è in grado di risolvere qualunque problema tecnico riguardante l'impiego e la manutenzione nell'intero ciclo di vita della macchina.
La sede centrale è a vostra disposizione per indirizzarvi al più vicino centro di assistenza autorizzato.
1.12
PARTI DI RICAMBIO
Impiegare esclusivamente parti di ricambio originali.
Non attendere che i componenti siano logorati dall'uso prima di procedere alla loro sostituzione.
Sostituire un componente usurato prima della rottura favorisce la prevenzione degli infortuni derivanti da incidenti causati proprio dalla rottura improvvisa dei componenti, che potrebbero provocare gravi danni a persone e cose.
Eseguire i controlli periodici di manutenzione come indicato nel capitolo "Manutenzione e Pulizia".
1.13 TARGHETTA DI IDENTIFICAZIONE
La targhetta matricola è posta, in genere, sotto il focolare sul lato destro del caminetto (accessibile sollevando il piano fuoco) e riporta tutti i dati caratteristici relativi al prodotto, compresi i dati del Costruttore, il numero di Matricola e il marchio CE.
Il numero di matricola deve essere sempre indicato per qualsiasi tipo di richiesta riguardante il caminetto.
1.14 CONSEGNA DEL CAMINETTO
Il caminetto viene consegnato perfettamente imballato e fissato ad una pedana in legno che ne permette la movimentazione mediante carrelli elevatori e/o altri mezzi.
All'interno del caminetto viene allegato il seguente materiale:
• manuale di uso, installazione e manutenzione;
- libretto di prodotto;
• etichetta codice a barre;
- kit ventilazione cappa;
• telaio pannello ispezione;
- libretto di impianto;
- quanto di protezione.
2 AVVERTENZE PER LA SICUREZZA
2.1 AVVERTENZE PER L'INSTALLATORE
- Verificare che le predisposizioni all'accoglimento del caminetto siano conformi ai regolamenti locali, nazionale ed europei.
- Osservare le prescrizioni indicate nel presente manuale.
- Verificare che le predisposizioni della canna fumaria e della presa d'aria siano conformi al tipo di installazione e ai regolamenti locali, nazionale ed europei.
- Non effettuare collegamenti elettrici volanti con cavi provvisori o non isolati.
- Verificare che la messa a terra dell'impianto elettrico sia efficiente.
- Usare sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione previsti per legge.
2.2 AVVERTENZE PER L'UTILIZZATORE
- Predisporre il luogo d'installazione della stufa secondo i regolamenti locali, nazionale ed europei.
- Il caminetto, essendo una macchina da riscaldamento, presenta delle superfici esterne particolarmente calde.
Per questo motivo si raccomanda la massima cautela durante il funzionamento; in particolare:
A) Non toccare e non avvicinarsi al vetro della porta, potrebbe causare ustioni;
B) non toccare il raccordo e lo scarico dei fumi;
C) non scaricare le ceneri;
D) non eseguire pulizie di qualunque tipo;
E) fare attenzione che i bambini non si avvicinino.
- Osservare le prescrizioni indicate nel presente manuale.
- Rispettare le istruzioni e gli avvertimenti evidenziati dalle targhette esposte sul caminetto.
- Le targhette sono dispositivi antinfortunistici, pertanto devono essere sempre perfettamente leggibili. Qualora risultassero danneggiate ed illeggibili è obbligatorio sostituirle, richiedendone il ricambio originale al costruttore.
- Utilizzare solo il combustibile conforme alle indicazioni riportate sul capitolo relativo alle caratteristiche del combustibile stesso.
- Seguire scrupolosamente il programma di manutenzione ordinaria e straordinaria al caminetto e all'impianto.
- Non impiegare il caminetto senza prima avere eseguito l'ispezione giornaliera come prescritto al capitolo "Manutenzione" del presente manuale.
- Non utilizzare il caminetto in caso di funzionamento anomalo, sospetto di rottura o rumori.
• Non gettare acqua sul caminetto in funzionamento.
- Durante la pulizia non appoggiarsi sulla porta aperta.
- Non usare il caminetto come supporto od ancoraggio di qualunque tipo.
- Non pulire il caminetto fino a completo raffreddamento di struttura e ceneri.
- Eseguire tutte le operazioni nella massima sicurezza e calma.
- In caso di incendio al camino cercare di spegnere il fuoco nel caminetto chiudendo tutta l'aria primaria necessaria alla combustione e successivamente soffocando la fiamma. Chiamare immediatamente il pronto intervento.
- Non usare il caminetto come inceneritore di rifiuti, usare solo il combustibile raccomandato.
- In caso di malfunzionamento del caminetto dovuto ad un tiraggio non ottimale della canna fumaria effettuare la pulizia della stessa secondo la procedura descritta nel paragrafo 9.4 rivolgendosi a personale qualificato.
La pulizia della canna fumaria deve essere effettuata comunque almeno una volta all'anno.
Un tiraggio non ottimale della canna fumaria può essere causato anche da condizioni atmosferiche particolarmente avverse (tipicamente bassa pressione o zone particolarmente ventose): in tal caso è necessario fare riscaldare bene la canna fumaria. A tale scopo effettuare correttamente l'accensione secondo la procedura descritta nel paragrafo 8.2.
2.3 AVVERTENZE PER IL MANUTENTORE
Osservare le prescrizioni indicate nel presente manuale.
- Usare sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione.
- Prima di iniziare qualsiasi operazione di manutenzione assicurarsi che il caminetto, nel caso in cui sia stata utilizzato, si sia raffreddato.
! Qualora anche uno solo dei dispositivi di sicurezza risultasse non funzionante, il caminetto stesso è da considerarsi non funzionante.
- Togliere l'alimentazione elettrica prima di intervenire su parti elettriche, elettroniche e connettori.
3 MOVIMENTAZIONE E TRASPORTO
Il caminetto viene consegnato con la struttura metallica montata, con il rivestimento separato, in un imballo adeguato ai lunghi trasporti. Consigliamo di disimballare il caminetto solo quando è giunto sul luogo di installazione. Il caminetto viene consegnato completo di tutte le parti previste.
Fare attenzione alla tendenza allo sbilanciamento dell'apparecchiatura.
Durante il sollevamento evitare strappi o bruschi movimenti.
Accertarsi che il carrello sollevatore abbia una portata superiore al peso dell'apparecchiatura da sollevare. Al manovratore dei mezzi di sollevamento spetterà tutta la responsabilità del sollevamento dei carichi.
Fare attenzione che i bambini non giochi con i componenti dell'imballo (es. pellicole e polistirolo). Pericolo di soffocamento!

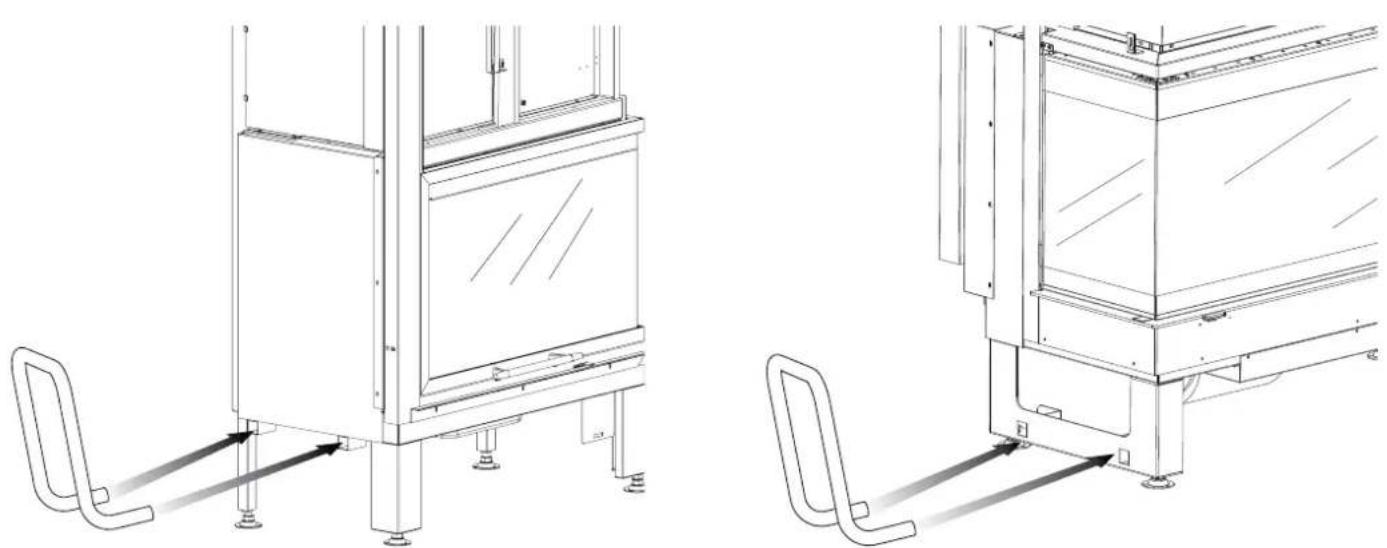

Gli Ecomonobocchi sono dotati di particolari punti di ancoraggio per la movimentazione con appositi attrezzi (fig. 3.1).
4 TIPO DI COMBUSTIBILE
Gli Ecomonoblocchi vanno alimentati preferibilmente con legna di faggio/betulla ben stagionata. Ciascun tipo di legna possiede caratteristiche diverse che influenzano anche il rendimento della combustione.
L'uso delle conifere (pino-abete) è sconsigliato: contengono elevate quantità di sostanze resinose che intasano velocemente la canna fumaria.
Non possono essere bruciati: cascami, corteccia, legna trattata con vernici, pannelli, carbone, materiali plastici; in questi casi decade la garanzia dell'apparecchio.
IMPORTANTE: l'uso continuo e prolungato di legna particolarmente ricca di olii aromatici (es. eucalipto, mirto, ecc.) provoca il deterioramento repentino dei componenti interni che compongono il prodotto.
La resa nominale in kW del caminetto dichiarata, si ottiene bruciando una corretta quantità di legna, facendo attenzione a non sovraccaricare la camera di combustione.
La lunghezza ideale della legna è di circa 35 cm e deve essere sistemata in posizione orizzontale e non in verticale.
L'umidità massima deve essere del 25%.
La norma di riferimento per il combustibile e la UNI/EN 14961-1 "legna a ciocchi di origine forestale".
5 PREPARAZIONE DEL LUOGO DI INSTALLAZIONE

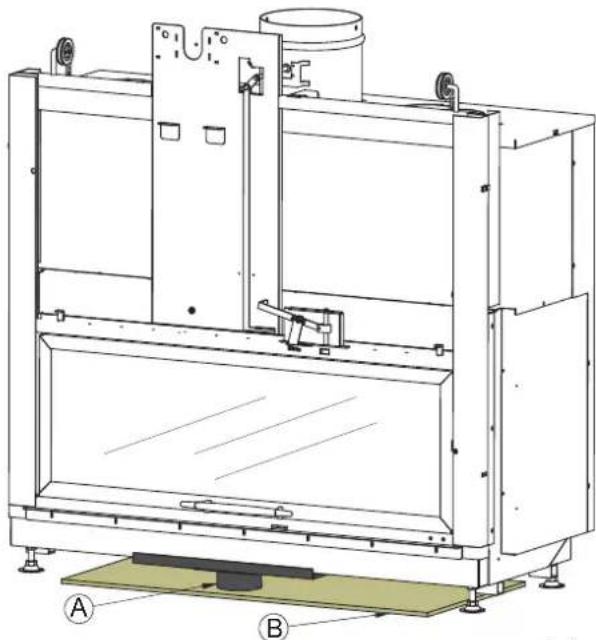

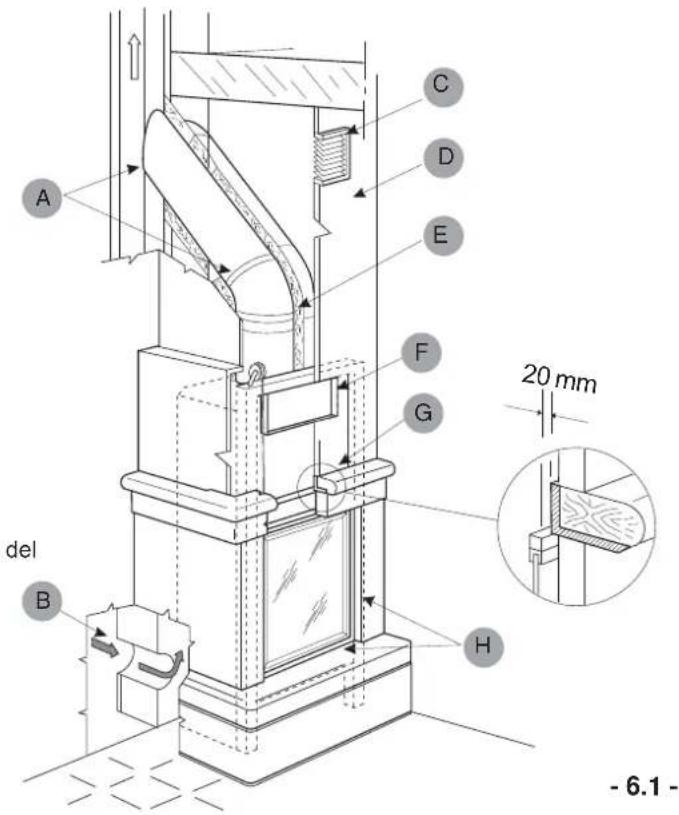

5.1 PRECAUZIONI PER LA SICUREZZA
La responsabilità delle opere eseguite nello spazio d'ubicazione del caminetto è, e rimane, a carico dell'utilizzatore; a quest'ultimo è demandata anche l'esecuzione delle verifiche relative alle soluzioni d'installazione proposte.
L'utilizzatore deve ottemperare a tutti i regolamenti di sicurezza locali, nazionale ed europei.
L'apparecchio dovrà essere installato su pavimenti con adeguata capacità portante.
Nel caso in cui il pavimento non sia di capacità portante sufficiente, si consiglia di utilizzare una piastra di distribuzione del carico di dimensioni adeguate.
Le operazioni di montaggio e smontaggio del caminetto sono riservate ai soli tecnici specializzati*.
Si raccomanda di accertarsi della loro qualifica e delle loro reali capacità.
L'installatore, prima di avviare le fasi di montaggio o di smontaggio della macchina, deve ottemperare alle precauzioni di sicurezza previste per legge ed in particolare a:
A) non operare in condizioni avverse;
B) deve operare in perfette condizioni psicofisiche e deve verificare che i dispositivi antinfortunistici individuali e personali, siano integri e perfettamente funzionanti;
C) deve indossare i guanti antinfortunistici;
D) deve indossare scarpe antinfortunistiche;
E) deve accertarsi che l'area interessata alle fasi di montaggio e di smontaggio sia libera da ostacoli.
- Si consiglia di pre-montare il caminetto a secco per rendersi conto degli ingombri dei vari componenti e dei passaggi delle prese d'aria. Il piano fuoco deve risultare allo stesso livello del piano del rivestimento. - É necessario fare coincidere la parte frontale anteriore dell'apparecchiatura con il filo interno del piano di marmo lasciando una fessura di 5 mm in modo da permettere la libera dilatazione dell'Ecomonoblocco.
Per modelli con altezza del piano fuoco inferiore a 30 cm:
- rimuovere il convogliatore (A) ove previsto - posizionare il pannello isolante (B) sotto l'Ecomonoblocco (Fig. 5.1)
I rivestimenti Palazzetti sono realizzati rispettando i requisiti tecnici e di sicurezza dettati dalle norme vigenti.
5.2.1 Raccomandazioni di sicurezza
Il rivestimento del caminetto, indipendentemente dal materiale impiegato, deve essere autoportante rispetto al monoblocco e non essere a contatto con questo.
L'eventuale trave in legno, o comunque qualsiasi finitura in materiale combustibile deve essere adeguatamente isolata (oppure posta al di fuori dalla zona di irraggiamento del focolare) e mantenere rispetto al monoblocco una distanza di almeno 2 cm (fig. 6.1) per garantire il libero flusso di aria atto ad evitare il surriscaldamento.
Eventuali coperture in materiale combustibile poste al di sopra del generatore devono essere schermate mediante diaframmi in materiale isolante non combustibile.
In caso di pavimenti realizzati in materiale combustibile è necessario interporre tra monoblocco e pavimento un sottofondo ignifugo (già in dotazione su alcuni modelli).
In fig. 6.1 è rappresentato in modo esemplificativo, uno schema di montaggio.
- Per una corretta installazione, il canale da fumo tra l'Ecomonoblocco e il camino va fatta a tenuta stagna sigillando, con materiale adatto alle alte temperature, tutti i giunti di unione.
- Qualora l'Ecomonoblocco venga installato su un camino precedentemente usato da altri focolari è necessario provvedere ad una accurata pulizia per evitare anomali funzionamenti e prevenire l'eventuale incendio degli incombusti che si depositano sulle pareti interne dello stesso.
- Su tutti gli Ecomonoblocchi, sui fianchi esterni focolare e della cappa, devono essere applicati dei pannelli di lana di roccia ecologica dello spessore di 4 cm di densità 40 kg/m³ con supporto in foglio di alluminio, per isolare termicamente il caminetto.
- Le prescrizioni di installazione prevedono l'installazione di una griglia di recupero di calore il più possibile vicino al soffitto (circa 20 cm).
- Una installazione non corretta può pregiudicare la sicurezza dell'apparecchiatura.
- Il rivestimento deve essere realizzato in materiale ignifugo.
- In presenza di strutture o materiali infiammabili sul retro o adiacenti al focolare la distanza minima da essi deve essere di 80 cm.
- Tutti i materiali combustibili che si trovano nella zona di irraggiamento del calore dal vetro della porta devono essere posti ad una distanza da esso di almeno 170 cm. (fig. 6.2).
B) Presa aria esterna (sotto piano fuoco)
C) Griglia recupero calore
D) Controcappa e struttura portante ignifuga
E) Rivestimento in fibra ceramica o in lana di roccia provvisto di foglio di alluminio esterno
F) Pannello ispezione
G) Schermare le parti in legno con materiale ignifugo
H) Distanza min. 5 mm tra rivestimento ed Ecomonoblocco
L'Ecomonoblocco è provvisto di vite per attacco equipotenziale atto a ricevere un cavo di sezione da 2,5 mm² a 6 mm², da utilizzare per ottenere l'equipotenzialità della massa in conformità alle Norme vigenti. Tale attacco è posto nella parte posteriore dell'Ecomonoblocco e indicata con il simbolo.
Anche la canna fumaria deve essere provvista di una propria messa a terra in conformità alle normative vigenti.
6.3 REGOLAZIONE ALTEZZA
Per regolare l'altezza finale dell'Ecomonoblocco (altezza piano fuoco del rivestimento) sarà sufficiente agire sulle viti di regolazione predisposte sulle gambe. Registrare le viti (Fig. 6.3a: A-vite regolazione, B-altezza piano fuoco), fino a portare il profilo coprimarmo sull'Ecomonoblocco all'altezza prevista rispetto al rivestimento, avendo cura che la base del focolare sia a bolla. In caso di rivestimenti con piano fuoco H 30 cm, togliere le viti di regolazione. Dove prevista, la levetta di regolazione dell'aria comburente dovrà sovrastare di circa 0,5 cm il piano del rivestimento, in modo da essere facilmente manovrabile (Fig. 6.3b).
6.4 SISTEMA DI EVACUAZIONE DEI FUMI
L'Ecomonoblocco deve essere collegato ad un sistema di evacuazione fumi idoneo ad assicurare una adeguata dispersione in atmosfera dei prodotti della combustione, in osservanza alle norme EN 1856-1-2 EN 1857, EN 1443 EN 13384-1-3, EN 12391-1, UNI 10683 sia per quanto riguarda le dimensioni che per i materiali utilizzati nella sua costruzione.
- La dimensione del CAMINO dovrà essere conforme a quanto riportato nella scheda Tecnica (tiraggio medio 12 Pa con portina chiusa). I componenti dei sistemi per l'evacuazione dei prodotti della combustione devono essere dichiarati idonei alle specifiche condizioni di funzionamento e provvisti di marcatura ⊆ ∈ (attraverso la dichiarazione o attestato di conformità o del benestare tecnico europeo del prodotto).
- La sezione della canna fumaria dovrà mantenersi costante per tutta la sua altezza.
• Si consiglia un'altezza minima di 3,5÷4 m (Fig. 6.4).
- È opportuno prevedere, sotto l'imbocco del canale da fumo, una camera di raccolta per materiali solidi ed eventuali condense.
Canne fumarie FATISCENTI, costruite con materiale non idoneo sono fuorilegge e pregiudicano il buon funzionamento dell'Ecomonoblocco.
- Un PERFETTO TIRAGGIO è dato soprattutto da una condotto fumario libero da ostacoli quali strozzature, percorsi orizzontali, spigoli; eventuali spostamenti di asse dovranno avere un percorso inclinato con angolazione max di 45° rispetto alla verticale, meglio ancora se di soli 30°. Detti spostamenti vanno effettuati preferibilmente in prossimità del comignolo (Fig. 6.5).
- II RACCORDO FUMI tra focolare e condotto fumario dovrà avere la stessa sezione dell' uscita fumi dell'Ecomonoblocco. Il raccordo fumi deve essere a tenuta ed è vietato l'uso di tubi metallici flessibili estensibili. I cambiamenti di direzione rispetto all'uscita fumi dell'apparecchio devono essere realizzati con gomiti non superiori ai 45° rispetto alla verticale.
- Il COMIGNOLO deve essere del tipo ANTIVENTO con sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita almeno DOPPIA di quella interna del condotto fumario.
- Per evitare inconvenienti nel tiraggio, ogni focolare dovrà avere un proprio sistema di evacuazione fumi indipendente. Nel caso di presenza di più canne fumarie sul tetto è opportuno che le altre si trovino ad almeno 2 metri di distanza e che il comignolo del caminetto SOVRASTI gli altri di almeno 40 cm (Fig. 6.4). Se i comignoli risultano accostati prevedere dei setti divisori.
- In fig. 6.6 (TETTO PIANO; B volume tecnico) e fig. 6.7 (TETTO INCLINATO; B oltre il colmo) vengono visualizzati dei consigli relativi alle distanze minime e al posizionamento dei comignoli.
- Qualora il camino che si vuole utilizzare per l'installazione fosse precedentemente collegato ad altre stufe o caminetti, è necessario provvedere ad una accurata pulizia per evitare anomali funzionamenti e per scongiurare il pericolo di incendio degli incombusti depositati sulle pareti interne del camino.
- In condizioni di normale funzionamento la pulizia del camino deve essere effettuata almeno una volta all'anno salvo diverse regolamentazioni.
Il dimensionamento del camino deve essere effettuato in accordo con EN 13384-1.

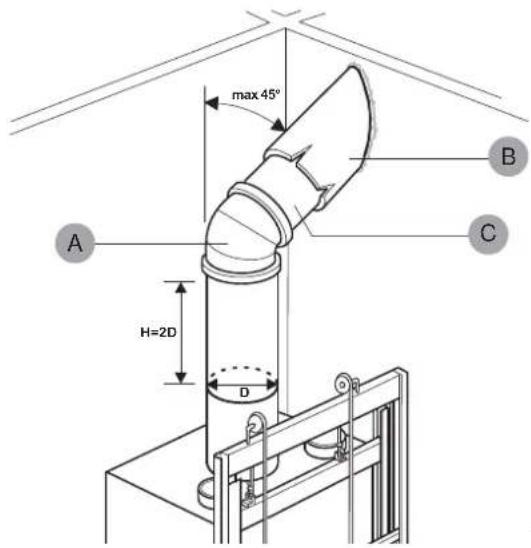

Si consiglia di eseguire il raccordo per l'uscita fumi, tra l'Ecomonoblocco e il camino, mediante curve e tubi metallici di spessore adeguato, avendo l'attenzione di non superare l'inclinazione di 45° (vedi Fig. 6.8:- A-curva, B-coibentazione, C-tronchetto), qualora il camino non si trovi perpendicolare al caminetto.
A raccordo eseguito è opportuno isolare i tubi metallici dell'uscita fumi con isolante ricoperto da foglio di alluminio esterno.
- Non utilizzare lana di vetro o isolante con supporto di carta: potrebbero incendiarsi.
- Tutti i componenti del sistema camino devono essere dichiarati idonei alle specifiche condizioni di funzionamento e provvisti di marcatura CE.
6.6 PRESA D'ARIA ESTERNA
E' obbligatorio eseguire una presa d'aria esterna per garantire l'afflusso di aria comburente al caminetto (C).
Le dimensioni del foro devono rispettare i valori prescritti nella tabella dei dati tecnici riportati nel "Libretto di Prodotto".
In funzione delle normative locali vigenti, la presa d'aria può essere posta libera in ambiente o canalizzata fino al focolare.
- E' vietato il prelievo di aria comburente da garage, magazzini di materiale combustibile o da locali soggetti a rischio di incendio.
- La presa d'aria comburente va protetta da una griglia antinsetto e va posizionata in modo tale da non essere ostruita accidentalmente, e realizzata in modo tale che la superficie utile di passaggio garantisca l'apporto della giusta quantità di ossigeno al focolare.
Nel caso in cui nella stanza dove è ubicato il caminetto siano presenti e funzionanti uno o più ventilatori di estrazione (cappe di aspirazione) si potrebbero verificare malfunzionamenti alla combustione causati dalla scarsità di aria comburente.
Per locali di ampiezza superiore a 25 m² si consiglia di realizzare anche una griglia per il ricircolo dell'aria ambiente (A) a lato del rivestimento o utilizzare l'eventuale vano porta legna (G) (Fig. 6.9a).
6.6.1 Convogliatore aria comburente
Alcuni modelli di Ecomonoblocco possono essere dotati (di serie o come optional) di un'apposita l'aria comburente posta nel vano inferiore, (P, Fig. 6.9b) che può essere collegata con alla presa d'aria esterna (C) tramite una adeguata tubazione. Per collegamenti superiori ad 1 m di percorso, è necessario maggiorare il diametro del condotto per la presa d'aria comburente.
Sugli Ecomonoblocchi con piedini ridotti questa soluzione è possibile solo con l'applicazione del kit gambe di prolunga.
6.7.1 Raccordo in controcappa per riscaldamento in unico ambiente
Applicare i tubi flessibili (∅ 140 mm) per la distribuzione d'aria calda alle bocchette di uscita, sopra la cappa, fissandoli con le apposite fascette. Insonorizzare i tubi rivestendoli con materiale isolante (materassino di isolante ecologico) (Fig. 6.10: A-fascette, B-tubo di distribuzione, C-coibentazione, D-bocchette).
6.7.2 Raccordo a condutture canalizzate per riscaldamento in più ambienti
Per il riscaldamento di più locali è possibile realizzare delle condutture metalliche per la distribuzione dell'aria secondo il seguente schema:
- =tubo flessibile in alluminio - lunghezza max 3÷4 m per condotto
- =tubo liscio metallico o canalizzazione - lunghezza fino a 12 m su unico condotto (Fig. 6.11B); di 6+6 m su doppio condotto (Fig. 6.11A).
Installare una bocchetta nella stanza stessa del caminetto, la seconda conduttura potrà essere utilizzata per portare l'aria calda nelle altre stanze della casa. In alternativa collegare la mandata dell'aria calda con un tubo flessibile fino all'imboccatura degli opportuni canali di distribuzione.
I condotti per la distribuzione dell'aria dovranno avere una sezione interna di 25x20 cm, essere costruiti in lamiera zincata liscia e coibentati con materassino isolante per evitare rumorosità e dispersione di calore.
Quando il caminetto viene utilizzato per riscaldare 2 o più locali adiacenti, è indispensabile favorire il ricircolo dell'aria ambiente per uniformare la temperatura nelle varie stanze, quindi predisporre griglie di transito sulle porte oppure tenere socchiuse le porte.

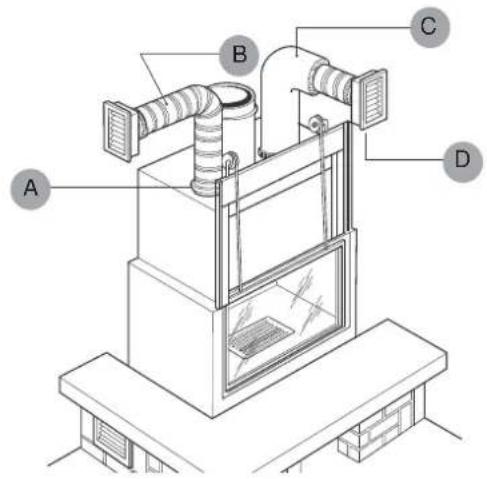

ESEMPIO DI CANALIZZAZIONE ARIA (Fig. 6.12)
BM = Bocchetta di mandata a soffitto completa di serranda di taratura
GT= Griglia di transito sulla parte bassa della porta
A+B = GRIGLIE di ripresa aria ambiente con fori da 14 cm, collegate con tubo flessibile al ventilatore, con o senza griglia fissa, senza serranda
C = Apertura di presa aria esterna posizionata sotto il piano fuoco, con griglia ad alette fisse, rete anti insetto.
D = Distribuzione d'aria calda con canalizzazione in acciaio zincato posta a soffitto, sezione interna netta 25x20 =cm, =per uno sviluppo di 12 m circa (funzione del modello di ventilatore, numero di curve e materiali utilizzati), rivestimento con coibente esterno di 3 cm ed eventuale mascheratura in cartongesso.
6.8 CONTROCAPPA E PANNELLO ISPEZIONE
Per la realizzazione della controcappa si consiglia l'utilizzo del cartongesso ignifugo, per la facile lavorabilità e soprattutto per evitare di sovraccaricare con tavelle o tavelloni la struttura del monoblocco, l'architrave in marmo e la trave in legno che NON devono fungere da struttura portante.
Prima di costruire la controcappa dovrà essere installata la centralina di comando del kit di ventilazione, se previsto.
Sul lato esterno della controcappa va fissato il pannello di ispezione (vedi punto 6.13).
- Nel corso della realizzazione della cappa è indispensabile proteggere il telaio dello scorrimento portina con nylon (Fig. 6.14). Questo per impedire che polvere, malte o altri corpi estranei si incastrino tra le boccole e le guide bloccando lo scorrimento della portina stessa. Rimuovere tale la protezione a lavoro ultimato attraverso la griglia d'ispezione.
- Prima di effettuare il montaggio definitivo sarà opportuno effettuare un collaudo fumistico, ossia provare il funzionamento del caminetto sia con antina aperta e che con antina chiusa.
6.8.1 Montaggio pannello di ispezione e regolazione VDF
Il pannello deve essere installato sulla controcappa utilizzando il controtelaio fornito a corredo. Il pannello è necessario per eventuali ispezioni all'interno della controcappa.
Per l'installazione seguire le seguenti indicazioni:
A) Sulla contro cappa in cartongesso praticare un foro di circa cm 37 x 13,8 centrato rispetto all'asse del perno valvola fumi. Quindi inserire il controtelaio e fissarlo con le due staffe (verticalmente o orizzontalmente) serrando le viti "testa croce" come indicato in figura 5.15. Per contro cappe in muratura cementare il controtelaio fisso, rispettando la centratura all'asse perno VDF.
B) Posizionare il pannello in modotale che vada in aderenza al controtelaio, quindi far pressione fino all'incastro sul controtelaio stesso.
C) Posizionare inoltre la griglia di recupero calore dim. 31x8 (fornita in dotazione) nella parte alta della controcappa (vedi Fig 6.15).
Scintilla® è un dispositivo che consente l'accensione automatica dei caminetti della serie Ecomonoblocco. L'accensione può avvenire a mezzo di interruttore gestito o meno da timer, oppure via GSM tramite un attuatore optional.
7.2 RONG ^®
O₂Ring è il rivoluzionario sistema di abbattimento delle emissioni nocive prodotte dai fumi della combustione.
L'applicazione del kit O₂Ring prima del raccordo al camino, consente di abbattere le emissioni nocive fino all'80%.
7.3 CONVOGLIATORE ARIA COMBURENTE
Tale elemento, installato sotto l'Ecomonoblocco consente di convogliare l'aria comburente dall'esterno attraverso un adeguato condotto, direttamente all'interno della camera di combustione. In questo modo si evita che l'aria fredda esterna aspirata possa diffondersi in ambiente.
7.4 VENTILATORE CON CENTRALINA ESTERNA
Il kit è composto dalla centralina, da un elettroventilatore e da una sonda di temperatura. La centralina provvede all'accensione ed allo spegnimento manuale o automatico del ventilatore, nonché alla commutazione manuale, automatica o proporzionale della velocità di rotazione del motore.
Nelle versioni di Ecomonoblocco con piano fuoco basso, il kit di ventilazione comprende anche dei piedini di prolunga per consentire l'installazione del ventilatore.
Nella versione 16:9 3D, prima di montare il kit di ventilazione assicurarsi di allungare i piedini di appoggio del monoblocco di almeno 5 cm dalla dimensione minima.
7.4.1 Collegamento ventilatore (opzionale)
In aggiunta alla presa dell'aria comburente Ⓒ → è necessario eseguire anche le prese d'aria per il ventilatore.
A→Ripresa aria ambiente posta lateralmente al rivestimento (∅14 cm) con griglia ☐ 15x25.
B→Ripresa aria ambiente collegata ad un locale adiacente (fatta eccezione per cucina, bagno, camera da letto) (∅14cm □ 15x25) (foto 7.1).
Collegare il ventilatore (V) ai tubi di aspirazione sotto il piano fuoco assicurandosi che siano ben sigillati.
Sugli Ecomonoblocchi con piedini ridotti questa soluzione è possibile solo con l'applicazione del kit gambe di prolunga.
E' vietato lasciare scollegato il ventilatore dai tubi di aspirazione sotto il piano fuoco: potrebbe aspirare fumo dal focolare e immetterlo nel circuito di riscaldamento.
Per maggiori dettagli fate riferimento alle indicazioni riportate nelle istruzioni contenute nel kit di ventilazione.
Se l'installazione viene fatta come in figura 5.8b assicurarsi di mantere una distanza minima tra la presa d'aria comburente e la ripresa del ventilatore di almeno 50 cm.
- Inserire all'interno dell'EMBL i refrattari con i fori per la post-combustione e le rispettive prolunghe (in base al modello) (Fig. 8.1), inserendoli nell'apposita cava (C, Fig. 8.3.1 Part. A), appoggiarli allo schienale del caminetto e bloccarli nella parte superiore con l'apposita staffa (S, Fig. 8.3.1 Part. A);
- Inserire all'interno del MBL i fianchi dx-sx (a seconda dei modelli) (Fig. 8.2) inserendoli nell'apposita cava (C, Fig. 8.3.1 Part. B), appoggiarli al rispettivo fianco del caminetto e fissarli nella parte superiore con l'apposita staffa (S, Fig. 8.3.1 Part. B).

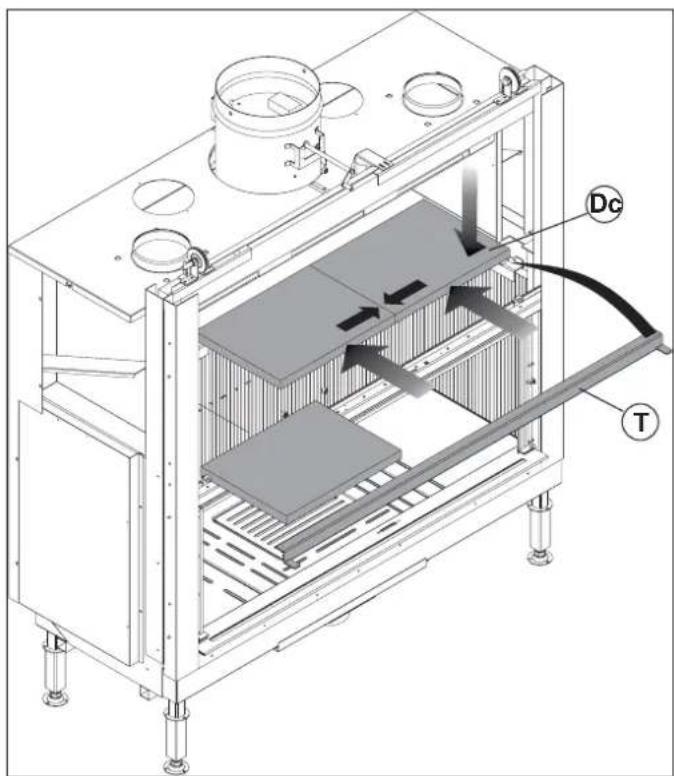

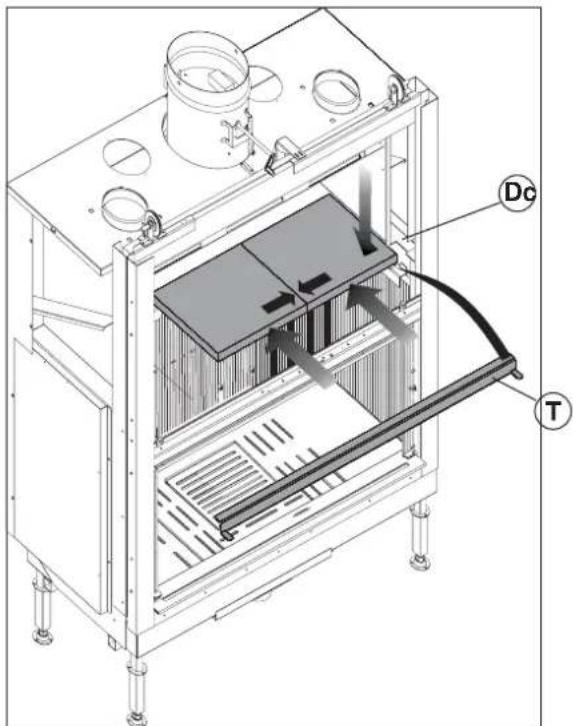

- Inserire la traversa (T) supporto deflettori centrali e posizionarla verso la parte frontale dell'EMBL, posizionare i deflettori centrali (Dc) appoggiandoli allo schienale e ai fianchi in refrattario, posizionare la traversa negli appositi fori di alloggiamento. Avvicinare i deflettori in modo da formare un unico elemento, lasciando un spazio uguale alle estremità destra e sinistra (Fig. 8.3.2).
inserire i refrattari superiori (Rs) (28,5x33 cm) alloggiandoli nell'apposita sede (S, Fig. 8.4);
Mod. Venticinque Noni: inserire la traversa (T) supporto deflettori centrali e posizionarla verso la parte frontale dell'EMBL, posizionare i deflettori centrali (Dc) (28,5x 38 cm) appoggiandoli allo schienale e ai fianchi in refrattario, posizionare la traversa negli appositi fori di alloggiamento. Avvicinare i deflettori in modo da formare un unico elemento, lasciando un spazio uguale alle estremità destra e sinistra (Fig. 8.5).
fig. 8.6 : montaggio refrattario superiore - modello Venticinque Noni bifacciale.

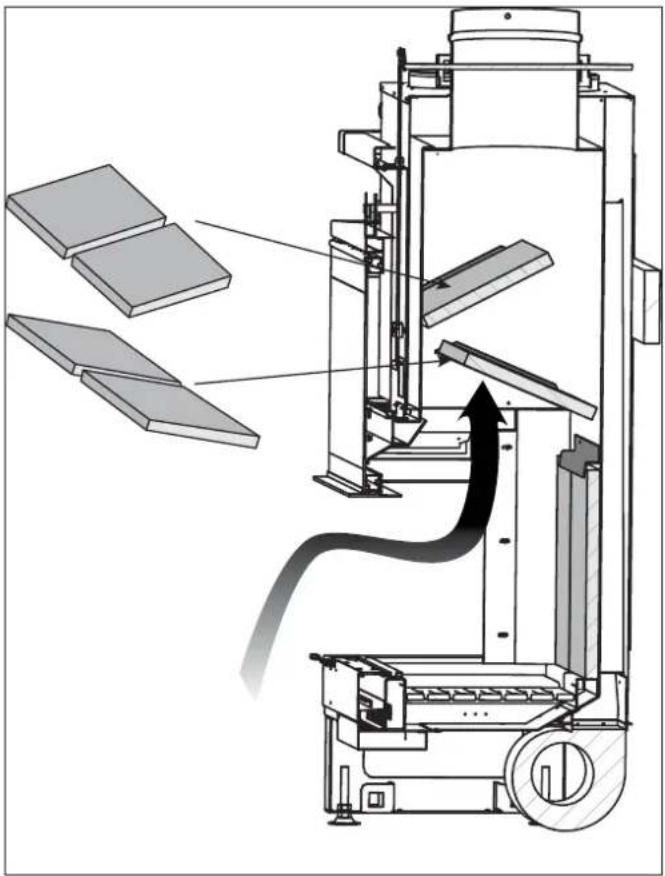

- inserire il deflettore refrattario superiore (Rs)
facendolo passare attraverso la cappa, alloggiandolo poi nelle apposite sedi (S), Fig. 8.7;

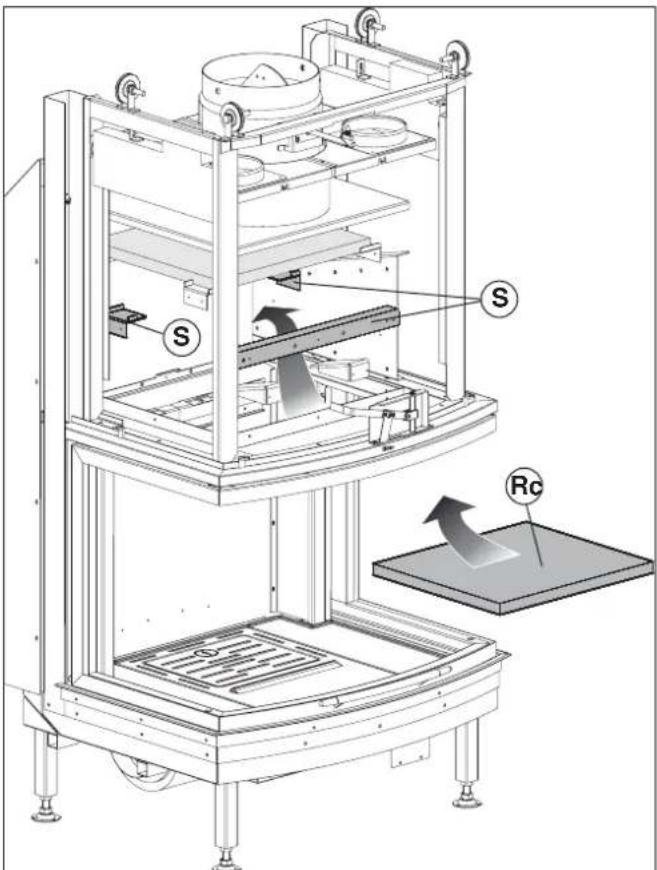

- inserire il deflettore refrattario centrale (Rc) facendolo passare attraverso la cappa, alloggiandolo poi nelle apposite sedi (S), Fig. 8.8;
- inserire i due deflettori refrattari inferiori (Ri) facendoli passare attraverso la cappa, alloggiandoli poi nelle apposite sedi (S), Fig. 8.9.
- Rimuovere le ghise (G) dal piano del focolare (fig. 8.10).

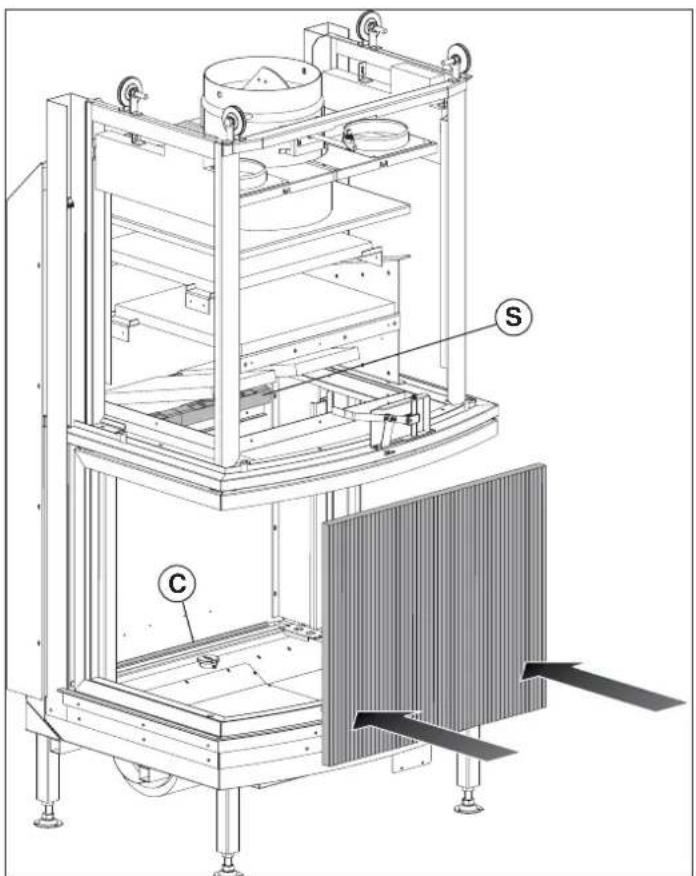

- Posizionare il refrattario posteriore nella cava (C) e bloccarlo con l'apposita staffa (S) (figg. 8.11, 8.9).
- Inserire i refrattari laterali a dx e sx del focolare, posizionandoli con un movimento di rotazione nella apposita sede (S), alloggiandoli nel rientro della ghisa (C) (fig. 8.12).
- Riposizionare le ghise (G) nel piano del focolare (fig. 8.12).
- Posizionare i deflettori superiori dall'alto verso il basso in appoggio sulle apposite staffe (fig. 8.13).
- Posizionare il refrattari sulla parete posteriore posteriore nella cava (C) e bloccarlo con l'apposita staffa (S) (fig. 8.14).
- Inserire i due piani in cemento refrattario sui due lati del basamento e la griglia in ghisa al centro (fig. 8.15).
Posizionare il pannello ignifugo in dotazione sotto il monoblocco a protezione del pavimento.
9.1 DESCRIZIONE DEL PRODOTTO
na di procedere, prendere visione della descrizione del proprio Ecomonoblocco nel "Libretto di Prodotto" allegato, contenente eventuali "caratteristiche specifiche del modello".
Traccomanda di effettuare tutte le operazioni manuali utilizzando il quanto in dotazione.
SICONSIGLIA DI ACCENDERE IL FUOCO ALL'INTERNO DEL PORTACEPPI DATO IN DOTAZIONE.
Le prime accensione del prodotto (siano esse dopo l'installazione che a inizio stagione) devono essere realizzate con cariche ridotte (\~2 kg/h) tenendo il prodotto acceso per almeno 4 ore a regimi bassi. Procedere con tali ritmi di carica per almeno i successivi tre giorni, prima di poter utilizzare il prodotto al pieno delle sue capacità. Questo permetterà l'evaporazione dell'eventuale umidità accumulata negli elementi refrattari durante le fasi di fermo.
Durante la prima accensione della stufa si possono generare sgradevoli odori o fumi causati dall'evaporazione o dall'essiccamento di alcuni materiali utilizzati. Tale fenomeno andrà via a scomparire.
Si consiglia, durante le prime accensioni, di mantenere i locali ben arieggiati.
- Per accendere il fuoco porre nel focolare della carta appallottolata, coprire la carta con una piccola quantità di ramoscelli o qualche pezzo di legno sottile e ben stagionato in modo che sviluppi il più possibile la fiamma. - Aprire al massimo il registro dell'aria comburente (Fig. 9.1: - CHIUSO; + APERTO). - Accendere la carta e, mano a mano che il fuoco procede, aggiungere legna per circa la metà del quantitativo consigliato. Appena le fiamme si saranno smorzate e avranno formato un buon letto di braci, caricare il focolare con un normale quantitativo di legna.
Per accendere il fuoco non usare mai alcool, benzina, kerosene o altri combustibili liquidi. Tenere gli stessi lontano dal fuoco. Non usare zollette accendi-fuoco derivate dal petrolio o di origine chimica: possono arrecare gravi danni alle pareti del focolare.
Utilizzare esclusivamente zollette accendi-fuoco di tipo ecologico.
Durante il funzionamento, eventuali materiali infiammabili devono essere posti ad almeno 170 cm dalla zona dell'irraggiamento (superfici vetrate).
Non toccare le parti verniciate durante le prime accensioni per evitare danneggiamenti alla verniciatura e per evitare di scottarsi.

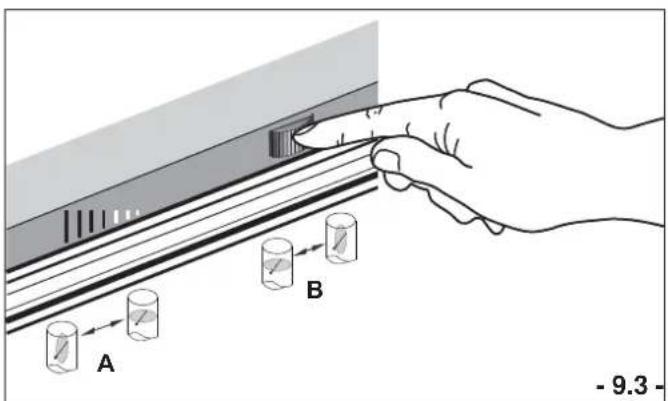

9.3 CONTROLLO DELLA COMBUSTIONE
La COMBUSTIONE PRIMARIA avviene immettendo nel braciere, attraverso delle feritoie, aria che viene regolata dal regolatore posizionato in basso sulla destra del focolare (Fig. 9.1):
- Spostando la regolazione verso il simbolo + , si ottiene una combustione più rapida; - Spostando la regolazione verso il simbolo – la combustione sarà più lenta.
Più il caminetto è avviato maggiore sarà la fiamma. Alla prima accensione della giornata, o in presenza di legna umida, è consigliabile aprire completamente l'aria primaria del braciere. A fuoco avviato sarà opportuno regolare l'aria in base alle esigenze di calore o in funzione di quanto si vuol far durare la carica della legna.
La COMBUSTIONE SECONDARIA, presente su molti Ecomonoblocchi, si ottiene immettendo nel focolare aria preriscaldata attraverso i fori posti sulla parte superiore della parete di fondo. Entrando nel focolare l'O₂ (ossigeno) contenuto nell'aria incendia i gas incombusti e in particolare il CO (monossido di carbonio) formatosi durante la combustione primaria, trasformandolo in CO₂ (anidride carbonica). L'effetto è ben visibile per la formazione di un tappeto di fiamma in corrispondenza dei fori di immissione dell'aria secondaria.
La combustione secondaria, ove previsto, è pretarata e si attiva da sola a focolare avviato e caldo.
Il camino non è adatto ad un utilizzo a fuoco continuo.
Verificare sul "libretto di prodotto" allegato, eventuali "caratteristiche specifiche del modello".
L'apertura si ottiene impugnando la maniglia e spingendola verso l'alto.
Durante il funzionamento del caminetto è necessario tenere la portina completamente abbassata.
Le operazioni di carico del combustibile devono essere effettuate con la porta completamente alzata, le posizioni intermedie possono provocare fuoriuscita di fumo.
Nel caso in cui la portina non sia completamente chiusa durante il funzionamento, può verificarsi l'effetto forgia con combustione violenta e conseguente maggior consumo di legna.
In caso di anomalo funzionamento della portina verificare i meccanismi di sollevamento accedendo ad essi dal pannello di ispezione.
Il sistema di scorrimento e sollevamento della portina è affidato ad apposite bussole che garantiscono il minimo attrito e la massima silenziosità. Verificarle annualmente per mantenere il sistema efficiente.
Quando il fuoco è acceso la portina raggiunge temperature elevate.

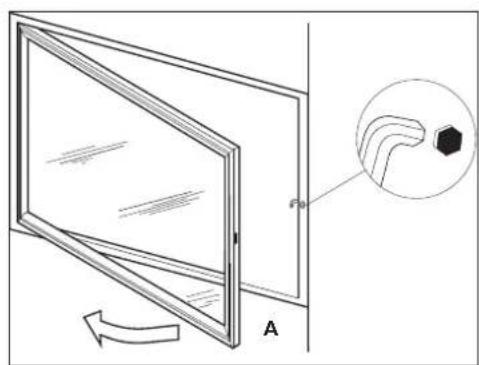

La portina è dotata di anta apribile a compasso per la pulizia del vetro.
In fase di carica di legna nel focolare l'apertura della portina va eseguita in due fasi:
- dapprima lentamente e parzialmente (3-4 cm), per permettere alla valvola fumi di aprirsi e ai fumi del focolare di essere aspirati dalla canna fumaria
- poi completamente, evitando così fuoriuscite di fumo in ambiente.
Verificare sul "libretto di prodotto" allegato, "caratteristiche specifiche del modello".
eventuali
Verificare sul "libretto di prodotto" allegato, eventua "caratteristiche specifiche del modello".
9.5 VALVOLA FUMI (VDF®)
Tutti gli Ecomonoblocchi Palazzetti sono accessoriati con il comando per la regolazione della quantità dei fumi di combustione in uscita.
Tale regolazione permette di migliorare la combustione grazie ad un adeguamento del tiraggio in base alle condizioni di installazione o alle condizioni atmosferiche.
Il comando permette inoltre l'apertura automatica della valvola dei fumi quando la portina del focolare viene sollevata, evitando così la fuoriuscita di fumo in ambiente.
Normalmente la regolazione è fissa e va eseguita all'atto dell'installazione del camino.
Non regolare in continuo la valvola. Non è il controllo della combustione.
9.5.1 Funzionamento
Il dispositivo di regolazione permette di variare la posizione della valvola fumi da "tutto chiuso" a "tutto aperto" con estrema gradualità, grazie all'innovativo selettore micrometrico.
Per modificare l'apertura della valvola fumi ruotare la rotellina zigrinata verso sinistra (chiusura) o verso destra (apertura). Sarà possibile visualizzare lo stato di apertura sulla scala graduata posta a sinistra del comando (fig. 9.3).
Qualsiasi sia la regolazione prescelta, quando la portina del focolare viene sollevata, il meccanismo presente porterà automaticamente la valvola fumi nella posizione "tutto aperto", evitando così la fuoriuscita di fumo in ambiente. Quando la portina viene richiusa la valvola ritornerà, sempre automaticamente, alla posizione precedentemente impostata.
B-apertura della farfalla in relazione al senso di rotazione del selettore).
10 MANUTENZIONE E PULIZIA
10.1 PRECAUZIONI DI SICUREZZA
Prima di effettuare qualsiasi operazione di manutenzione adottare le seguenti precauzioni:
A) Assicurarsi che tutte le parti del caminetto siano fredde.
B) Accertarsi che le ceneri siano completamente spente.
C) Utilizzare i dispositivi di protezione individuale previsti dalla direttiva 89/391/CEE.
D) Operare sempre con attrezzature appropriate per la manutenzione.
10.2 PULIZIA DEL VETRO
Per pulire la superficie interna del vetro è necessario aprire l'antina portavetro con l'apposito attrezzo in dotazione (Fig. 10.1):
- pulire il vetro con un panno o carta di giornale appallottolata inumiditi, passati nella cenere e strofinati quindi sulle parti sporche fino ad ottenere la pulizia totale.
• Effettuare la pulizia solo a macchina spenta e fredda
• Non appoggiarsi sulla portina - Il vetro ceramico resiste benissimo alle alte temperature, ma è fragile, quindi NON URTARE.
Verificare sul "libretto di prodotto" allegato, "caratteristiche specifiche del modello".
Il cassetto cenere interno (ove presente) è capiente e di facile estrazione.

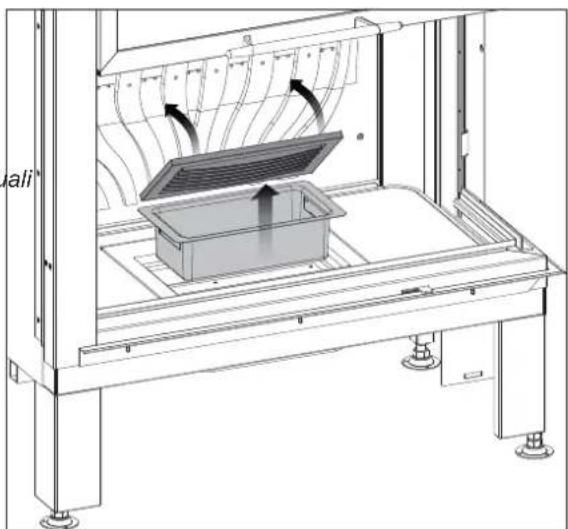

É consigliato lo svuotamento frequente del cassetto per favorire l'immissione d'aria comburente nel focolare. Per svuotare il cassetto cenere rimuovere la griglia posizionata al centro della base del focolare ed estrarre il cassetto (Fig. 10.2).
Prima di effettuare tale operazione accertarsi che il caminetto si sia completamente raffreddato e porre attenzione alla eventuale presenza di braci ancora accese nel cassetto cenere.
Attenzione: nella cenere può celarsi brace ancora calda anche dopo diverse ore.
Almeno una volta all'anno togliere il deflettore fumi eseguire quindi una pulizia energica con spazzole o appositi utensili all'interno del condotto di uscita, farfalla VDF e tubi dello scambiatore di calore.
Verificare sul "libretto di prodotto" allegato, eventual "caratteristiche specifiche del modello".
eventuali
La pulizia della canna fumaria, per un tiraggio ottimale, va fatta prima del periodo di accensione del caminetto e ogni qualvolta si noti che all'interno della conduttura si sia formato uno strato di fuliggine e catramina, sostanza facilmente infiammabile.
La pulizia va effettuata togliendo il deflettore fumi in metallo (Fig 10.3) sui focolari in ghisa oppure i pannelli superiori nei focolari in Magnofix.
Le incrostazioni, quando raggiungono uno spessore di 5-6 mm, in presenza di elevate temperature e di scintille possono incendiarsi con conseguenze facilmente immaginabili sia per la canna fumaria che per l'abitazione.
Si consiglia pertanto di effettuare la pulizia almeno una volta all'anno rivolgendosi a personale specializzato.
11 INFORMAZIONI PER LA DEMOLIZIONE E LO SMALTIMENTO
La demolizione e lo smaltimento dell'apparecchio sono ad esclusivo carico e responsabilità del proprietario.
Smantellamento e smaltimento possono essere affidati anche a terzi, purchè si ricorra sempre a ditte autorizzate al recupero ed all'eliminazione dei materiali in questione.
Attenersi sempre e comunque alle normative in vigore nel paese dove si opera per lo smaltimento dei materiali ed eventualmente per la denuncia di smaltimento.
Verificare sul "libretto di prodotto" allegato, eventuali "caratteristiche specifiche del modello".
Tutte le operazioni di smontaggio per la demolizione devono avvenire ad apparecchio fermo.
- rottamare la struttura dell'apparecchio tramite le ditte autorizzate.
L'abbandono dell'apparecchio in aree accessibili costituisce un grave pericolo per persone ed animali.
La responsabilità per eventuali danni a persone ed animali ricade sempre sul proprietario.
All'atto della demolizione la marcatura CE, il presente manuale e gli altri documenti relativi a questo apparecchio dovranno essere distrutti.
A- visualizzazione dell'apertura della farfalla;
B-apertura della farfalla in relazione al senso di rotazione del selettore).
A- visualizzazione dell'apertura della farfalla;
B-apertura della farfalla in relazione al senso di rotazione del selettore).
10 ENTRETIEN ET NETTOYAGE
10.1 RECOMMANDATIONS DE SÉCURITÉ
A- visualizzazione dell'apertura della farfalla;
B-apertura della farfalla in relazione al senso di rotazione del selettore).
10 MANTENIMIENTO Y LIMPIEZA
10.1 PRECAUCIONES DE SEGURIDAD
Per conoscere il centro di assistenza tecnica (CAT) più vicino a te consulta il sito
www.palazzetti.it
oppure chiama il numero
La Ditta Palazzetti non si assume alcuna responsabilità per eventuali errori del presente opuscolo e si ritiene libera di variare senza preavviso le caratteristiche dei propri prodotti.
