Ecomonoblocco EM16:9 3D - Poêle Palazzetti - Notice d'utilisation et mode d'emploi gratuit

Marque	Palazzetti
Modèle	Ecomonoblocco EM16:9 3D
Type de produit	Insert à bûches de bois
Combustible recommandé	Bûches de hêtre/bouleau bien sec, humidité ≤25%, longueur idéale 35 cm
Allumage	Manuel (allume-feu écologiques) ou automatique via option Scintilla
Système de combustion	Primaire (réglable) et secondaire (automatique) avec double combustion
Réduction des émissions	Kit O₂Ring (optionnel) réduit les émissions nocives de 80%
Évacuation des fumées	Raccordement à conduit de fumée certifié, hauteur minimale 3,5-4 m, tirage moyen 12 Pa
Porte	Relevable et battante, vitrocéramique
Clapet fumées (VDF)	Réglage micrométrique, ouverture automatique à la levée de la porte
Ventilation optionnelle	Kit électro-ventilateur avec centrale de commande manuelle/automatique
Prise d'air comburant	Externe obligatoire, grille anti-insectes, surface nette conforme au livret
Installation	Sol avec capacité de charge adaptée, habillage ignifuge autoporteur, distance matériaux combustibles : arrière 80 cm, avant 170 cm
Entretien courant	Nettoyage de la vitre avec cendre, vidage du tiroir à cendres, contrôle journalier
Entretien périodique	Ramonage du conduit de fumée au moins une fois par an, nettoyage échangeur et déflecteur
Sécurité	Ne pas toucher la vitre chaude, tenir les enfants éloignés, ne pas utiliser de combustibles liquides
Garantie légale	Directive CEE 1999/44/CE, réservée au respect du manuel et entretien régulier
Pièces détachées	Originales uniquement, remplacement avant usure complète
Contenu de la livraison	Manuel, livret produit, étiquette code-barres, kit ventilation hotte, châssis trappe de visite, gant de protection

FOIRE AUX QUESTIONS - Ecomonoblocco EM16:9 3D Palazzetti

Quel type de bois utiliser dans l'Ecomonoblocco EM16:9 3D ?

Utilisez de préférence du hêtre ou du bouleau bien sec (humidité ≤25%). Les bûches doivent mesurer environ 35 cm de long. Évitez les conifères (pin, sapin) qui encrassent le conduit, ainsi que les bois traités, écorces, charbon ou plastiques.

Comment allumer correctement le poêle ?

Ouvrez le registre d'air comburant au maximum (+). Placez du papier roulé, des brindilles et quelques petits morceaux de bois sec. Allumez avec un allume-feu écologique (jamais d'alcool ou d'essence). Ajoutez progressivement du bois jusqu'à obtenir un bon lit de braises.

Comment régler la combustion ?

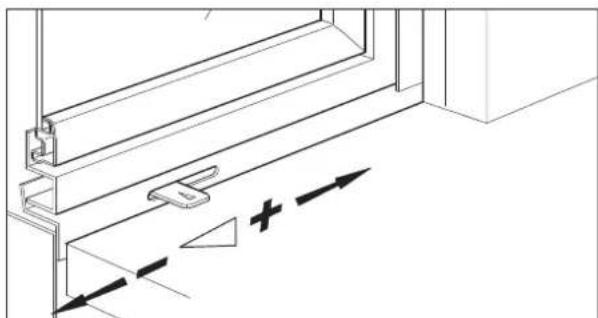

La combustion primaire se règle avec le régulateur situé en bas à droite : vers + pour une combustion rapide, vers - pour lente. La combustion secondaire est automatique lorsque le foyer est chaud.

Comment nettoyer la vitre ?

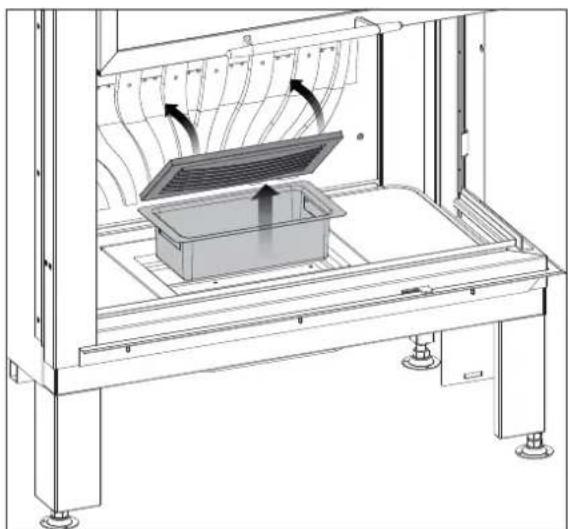

Attendez que le foyer soit froid. Ouvrez la porte battante. Utilisez un chiffon humide ou une boule de papier journal trempée dans la cendre pour frotter les salissures. Évitez les chocs sur la vitrocéramique.

À quelle fréquence vider le tiroir à cendres ?

Videz-le fréquemment pour garantir un bon apport d'air comburant. Attendez que les cendres soient complètement froides (les braises peuvent rester chaudes plusieurs heures). Retirez la grille centrale puis le tiroir.

Quand et comment ramoner le conduit de fumée ?

Le ramonage doit être effectué au moins une fois par an par un professionnel, de préférence en début de saison. Enlevez le déflecteur fumées pour nettoyer énergiquement l'intérieur du conduit, le clapet et l'échangeur de chaleur.

Quelles sont les distances de sécurité à respecter ?

Les matériaux combustibles doivent être à au moins 80 cm à l'arrière du foyer et à 170 cm devant la vitre. L'habillage doit être en matériau ignifuge et autoporteur. Le sol doit supporter le poids de l'appareil.

Comment installer le clapet fumées VDF ?

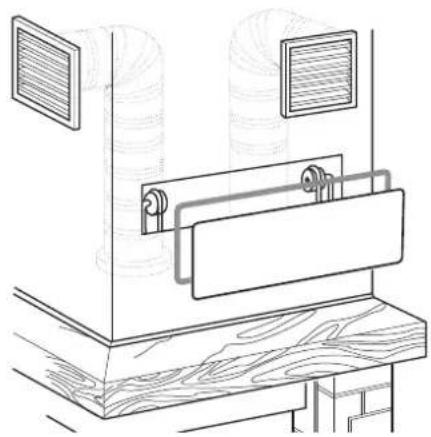

Le VDF est préinstallé. Le réglage se fait via une molette crénelée : tournez à gauche pour fermer, à droite pour ouvrir. La position est visible sur l'échelle graduée. Le clapet s'ouvre automatiquement quand la porte est levée.

Puis-je installer un ventilateur pour distribuer la chaleur ?

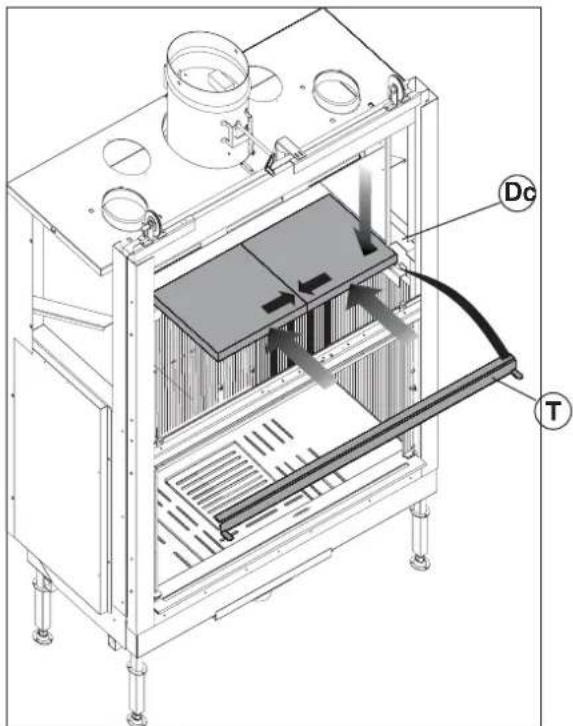

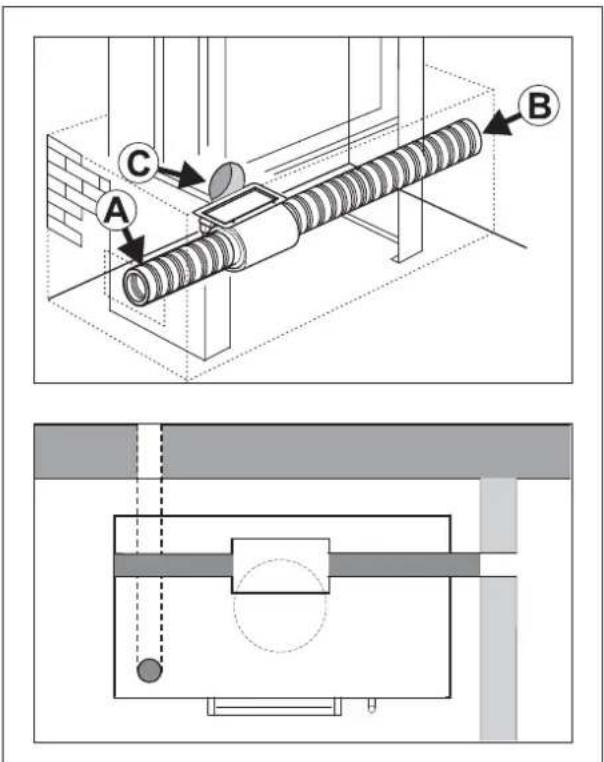

Oui, un kit ventilateur optionnel est disponible. Il comprend un électro-ventilateur et une centrale de commande. La reprise d'air ambiant se fait par des grilles sur les côtés. Suivez les instructions fournies avec le kit.

Que faire en cas d'incendie de la cheminée ?

Fermez tout l'air primaire pour étouffer la flamme. Appelez immédiatement les secours. N'utilisez jamais d'eau. Après l'incident, faites vérifier l'installation par un professionnel.

MODE D'EMPLOI Ecomonoblocco EM16:9 3D Palazzetti

Ne pas utiliser le foyer et ne pas intervenir sur celui-ci avant d'avoir bien compris le contenu du présent manuel; en cas de doute, toujours demander l'intervention d'un technicien spécialisé Palazzetti.

Palazzetti se réserve le droit de modifier, moment et sans préavis, les spécifications et les caractéristiques techniques et/ou fonctionnelles de son appareil.

1.1 SYMBOLES UTILISÉS DANS LE MANUEL

Dans le présent manuel, les paragraphes les plus importants sont précédés de l'un des symboles suivants:

NOTE: indications relatives à la bonne utilisation du foyer et aux responsabilités des personnes amenées à intervenir sur celui-ci.

ATTENTION: information importante.

DANGER: indication importante relative au respect d'une règle spécifique pour prévenir les risques d'accident et d'endommagement du matériel.

1.2 UTILISATION PRÉVUE

!L'appareil PALAZZETTI modèle ECOMONOBLOCCO est un insert à bûches de bois, destiné au chauffage résidentiel, se constituant d'une structure entièrement métallique et d'une porte en vitrocéramique.

Le foyer fonctionne de manière optimale lorsque la porte est fermée.

L'utilisation décrite ci-dessus et les configurations prévues de l'appareil sont les seules admises par le fabricant: veiller à utiliser l'appareil en respectant scrupuleusement les indications fournies.

L'utilisation indiquée prévoit que les appareils soient en parfait état au niveau mécanique et de la structure, et qu'ils soient bien raccordés. Le foyer PALAZZETTI est un appareil prévu exclusivement pour fonctionner à l'intérieur.

1.3 BUT ET CONTENU DU MANUEL

But

Le but du présent manuel est de fournir à l'utilisateur toutes les informations lui permettant disposer des compétences et de tout le matériel nécessaires à une utilisation correcte et sûre de l'appareil afin d'en assurer la longévité.

Contenu

Le présent manuel contient toutes les informations nécessaires à l'installation, au fonctionnement et à l'entretien du foyer Ecomonoblocco.

La scrupuleuse observation des informations figurant dans le manuel est gage de sécurité et de rendement maximum du foyer.

1.4 CONSERVATION DU MANUEL

Conservation et consultation

Le manuel doit être conservé avec soin de telle sorte qu'il puisse être consulté à tout moment, aussi bien par l'utilisateur que par les techniciens responsables de son montage et de son entretien.

Le manuel d'utilisation et d'entretien fait partie intégrante de l'appareil.

Détérioration ou perte

En cas de perte ou de détérioration du manuel, en demander un nouvel exemplaire à la société Palazzetti.

Vente du foyer

tent cas de vente du foyer, l'utilisateur est également tenu de remettre au nouveau propriétaire le présent manuel.

1.5 MISE À JOUR DU MANUEL

Le présent manuel est conforme aux connaissances techniques disponibles lors de la commercialisation de l'appareil.

Les appareils déjà vendus ainsi que leur documentation technique ne sauraient être considérés non-conformes par palazzetti suite à des modifications, des adaptations ou des applications de nouvelles technologies sur les appareils commercialisés par la suite.

1.6 INFORMATIONS GÉNÉRALES

Informations

Pour tout échange d'informations avec le fabricant du foyer faire référence au numéro de série du produit, indiqué sous le code-barre dans les étiquettes à la fin de cette notice.

Responsabilités

La remise du présent manuel décharge Palazzetti de toute responsabilité aussi bien civile que pénale en cas de dommages suite au non-respect, partiel ou total, des instructions figurant dans celui-ci.

Palazzetti décline également toute responsabilité en cas d'utilisation impropre et non conforme de l'appareil, de modifications et/ou de réparations effectuées sans autorisation, de même qu'en cas d'utilisation de pièces détachées non d'origine ou non adaptées à ce modèle d'Ecomonoblocco.

Entretien extraordinaire

Les opérations d'entretien extraordinaire doivent être effectuées par un personnel qualifié et agréé à intevenir sur le modèle de foyer auquel se réfère le présent manuel.

Responsabilité des opérations d'installation

Palazzetti ne saurait être tenu responsable des opérations d'installation du foyer qui sont exclusivement à charge de l'installateur auquel il incombe d'effectuer les contrôles nécessaires sur le conduit de fumée et sur la prise d'air, ainsi que de s'assurer de la conformité des solutions d'installation proposées.

! Il est impératif de respecter toutes les normes prévues par la législation locale, nationale et européenne en vigueur dans le pays où le foyer est installé.

Utilisation

L'utilisation du foyer prévoit le respect de toutes les prescriptions figurant dans le présent manuel ainsi que de toutes les normes de sécurité prévues par la législation en vigueur dans le pays d'installation.

1.7 PRINCIPALES NORMES DE SÉCURITÉ RESPECTÉES ET À RESPECTER

A) Directive 2014/35 UE: "Matériel électrique destiné à être utilisé dans certaines limites de tension".
B) Directive 2014/30 UE : "Rapprochement des législations des États membres relatives à la compatibilité électromagnétique".
C) Directive 89/391/CEE: "Mise en œuvre de mesures visant à promouvoir l'amélioration de la sécurité et de la santé des travailleurs sur le lieu de travail".
D) Directive 89/106/CEE: "Harmonisation des dispositions législatives, réglementaires et administratives des États membres relatives aux matériaux de construction".
E) Directive 85/374/CEE: "Relative au rapprochement des dispositions législatives, réglementaires et administratives des États membres en matière de responsabilité du fait des produits défectueux".
F) Directive 2014/53 UE: "Concernant les appareils radio et les appareils terminaux de télécommunication et la reconnaissance réciproque de leur conformité".

1.8 GARANTIE LÉGALE

Pour pouvoir bénéficier de la garantie légale prévue par la directive cee 1999/44/ce, l'utilisateur doit respecter scrupuleusement les prescriptions figurant dans le présent manuel et, en particulier, il doit:

• utiliser le foyer en respectant les limites de fonctionnement prévues;
• veiller à ce que les interventions d'entretien nécessaires soient effectuées régulièrement et consciencieusement;
• permettre l'utilisation du foyer uniquement aux personnes possédant toutes les compétences nécessaires à cet effet.

Le non-respect des prescriptions figurant dans le présent manuel a pour effet d'annuler immédiatement la garantie.

1.9 LIMITES DE RESPONSABILITÉ DU FABRICANT

Le fabricant est déchargé de toute responsabilité civile et pénale, directe ou indirecte, dans les cas suivants:

• installation non conforme aux normes en vigueur dans le pays d'installation et aux directives de sécurité;
  • non-respect des instructions figurant dans le présent manuel;
• installation effectuée par un personnel non qualifié et non agréé;
• utilisation non conforme aux directives de sécurité en vigueur;
• modifications et réparations effectuées sur l'appareil sans l'autorisation préalable du fabricant;
• utilisation de pièces détachées non d'origine ou non adaptées au modèle du foyer;
• entretien insuffisant;
• tout évènement indépendant de sa volonté.

1.10 CARACTÉRISTIQUES DE L'UTILISATEUR

L'utilisateur du foyer doit être une personne adulte et responsable, possédant les connaissances techniques nécessaires pour effectuer les opérations d'entretien ordinaire des différentes parties du foyer.

Veiller à ce que les enfants ne s'approchent pas du foyer pour jouer alors que celui-ci est allumé.

1.11 ASSISTANCE TECHNIQUE

Palazzetti est en mesure de résoudre tout problème technique inhérent à l'utilisation et à l'entretien du foyer pendant toute sa durée de vie.

Le siège central est votre disposition pour vous fournir l'adresse du centre de service après-vente agréé le plus proche.

1.12 PIÈCES DÉTACHÉES

Veiller à n'utiliser que des pièces détachées d'origine. Ne pas attendre l'usure complète des composants pour procéder à leur remplacement.

Changer un composant avant qu'il soit complètement usé permet de prévenir sa rupture subite susceptible de provoquer de graves dommages aux personnes et aux choses.

Effectuer périodiquement les contrôles d'entretien comme indiqué dans le chapitre "ENTRETIEN ET NETTOYAGE".

1.13 PLAQUE D'IDENTIFICATION

La plaque signalétique est située sur le côté droit de l'insert (accessible en soulevant la sole foyère) et reporte toutes les données caractéristiques correspondant au produit, données du Fabricant, numéro de série et marque C€ compris.

Le numéro de série doit être indiqué pour tout type de demande concernant l'insert.

Le foyer est livré parfaitement emballé et fixé à une palette en bois permettant sa manutention à l'aide d'un chariot élévateur et/ou d'un autre moyen.

A l'intérieur du foyer, vous trouverez également:

• manuel d'utilisation, d'installation et d'entretien;
  • livret du produit;
• étiquette code à barres;
• kit ventilation hotte;
• châssis trappe de visite;
• guant de protection.

2 CONSIGNES DE SÉCURITÉ

2.1 CONSIGNES POUR L'INSTALLATEUR

• Vérifier si les conditions du lieu d'installation du foyer sont conformes aux règlements locaux, nationaux et européens.
• Observer les prescriptions figurant dans le présent manuel.
• Vérifier si le conduit de fumée et la prise d'air sont conformes au type d'installation prévu.
• Ne pas effectuer de connexions électriques aériennes avec des câbles provisoires ou non isolés.
• Vérifier si la mise à la terre de l'installation électrique est efficace.
• Toujours utiliser les dispositifs de sécurité individuelle et les autres moyens de protection prévus par la loi en vigueur.

2.2 CONSIGNES POUR L'UTILISATEUR

• Préparer le lieu d'installation du foyer selon les règlements locaux, nationaux et européens.
• S'agissant d'un appareil de chauffage, durant son fonctionnement, les surfaces extérieures du foyer sont très chaudes.
  Pour cette raison, il est recommandé d'observer la plus grande prudence lorsqu'il fonctionne, en particulier:

A) ne pas toucher ni s'approcher de la vitre de la porte (risque de brûlures);
B) ne pas toucher l'évacuation des fumées;
C) n'effectuer aucun type de nettoyage, de quelque nature que ce soit;
D) veiller à ce que les enfants ne s'approchent pas du foyer.
E) ne pas décharger les cendres.

• Observer les prescriptions figurant dans le présent manuel.
• Respecter les instructions et les consignes de sécurité figurant sur les plaques signalétiques apposées sur le foyer.

- Les plaques sont des dispositifs de prévention contre les accidents et doivent donc être toujours bien lisibles. Si elles devaient s'abîmer et devenir illisibles, il faut obligatoirement les remplacer et en demander de nouvelles au fabricant.

- Utiliser exclusivement un combustible conforme aux indications figurant dans le chapitre relatif aux caractéristiques du combustible.

- Suivre scrupuleusement le programme d'entretien ordinaire et extraordinaire prévu.

- Ne pas utiliser le foyer sans avoir auparavant effectué le contrôle journalier comme indiqué dans le chapitre «Entretien» du présent manuel.

- Ne pas utiliser le poêle en cas de fonctionnement ou de bruit anormal ainsi qu'en cas de rupture supposée

d'un composant.

• Ne pas jeter d'eau sur le foyer lorsqu'il fonctionne ou pour éteindre le feu.
• Ne pas s'appuyer sur la porte alors que celle-ci est ouverte.
• Ne pas utiliser le foyer comme support ou ancrage de quelque manière que ce soit.
• Avant de nettoyer le foyer, toujours attendre que la structure et les cendres soient complètement froides.
• Effectuer toutes les opérations dans des conditions de sécurité maximales et sans se précipiter.
• En cas d'incendie de la cheminée, essayer d'éteindre le poêle en fermant tout l'air primaire nécessaire à la combustion et ensuite en étouffant la flamme. Appeler immédiatement les secours.
• Ne pas utiliser de la cheminée comme incinérateur de déchets, utiliser uniquement le combustible recommandé.
• En cas de dysfonctionnement de la cheminée dû au mauvais tirage du conduit de fumée, ramoner celle-ci en suivant la procédure décrite au paragraphe 8.4. Le ramonage du conduit de fumée doit toujours être effectué au moins une fois par an.

n tirage non optimal du conduit de fumée peut aussi être causé par des conditions atmosphériques particulièrement adverses (basse pression) : i nécessaire dans ce cas de bien chauffer le conduit de fumée. Pour cela, effectuer correctement l'allumage comme décrit au paragraphe 8.2.

est

2.3 CONSIGNES POUR LE RESPONSABLE DE L'ENTRETIEN

Observer les prescriptions figurant dans le présent manuel.

• Oujours utiliser les dispositifs de sécurité individuelle et les autres moyens de protection.
• Avant de commencer toute opération d'entretien, s'assurer que le foyer est froid au cas où celui-ci aurait été utilisé.

Au cas où un seul des dispositifs de sécurité ne fonctionnerait pas, la cheminée doit être considéré comme hors d'état de fonctionner.

- Couper l'alimentation électrique avant d'intervenir sur les parties électriques, électroniques et sur les connecteurs.

3 DÉPLACEMENT ET TRANSPORT

La cheminée est livrée avec la structure métallique du foyer montée; l'habillage est fourni séparément dans un emballage adapté aux transports sur de longues distances.

Il est recommandé de ne déballer la cheminée que lorsqu'elle se trouve sur le lieu prévu pour l'installation.

Le foyer est livré avec toutes les parties prévues. Faire attention car l'appareil a tendance à se déséquilibrer lors de la manutention.

Durant le levage, veiller à éviter les à-coups et les mouvements brusques.

Veiller à ce que la capacité de charge du chariot-élévateur soit supérieure au poids de l'appareil à soulever. Les opérations de levage sont de la responsabilité du technicien assurant la commande de l'appareil de levage.

Veiller à ce que les enfants ne jouent pas avec les différentes parties de l'emballage (ex. pellicule plastique et polystyrène). Risque d'étouffement!

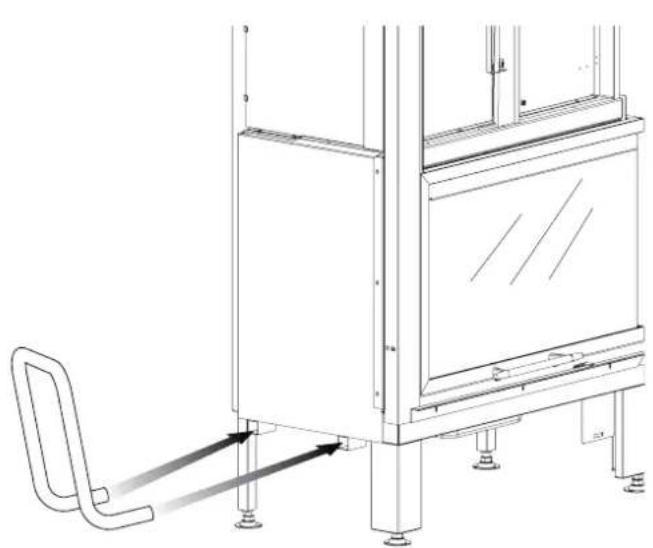

Les Ecomonoblocco sont munis de points d'ancrage spécifiques pour la manutention avec des appareils de levage (fig. 3.1).

4 TYPE DE COMBUSTIBLE

Les Ecomonoblocchi doivent être de préférence alimentés avec du hêtre/bouleau bien sec ou bien avec des briquettes de bois. Chaque type de bois présente des caractéristiques différentes qui influencent également le rendement de la combustion.

L'emploi des conifères (pin, sapin) est déconseillé: ils contiennent de grandes quantités de substances résineuses qui encrassent rapidement le conduit de fumée.

C'est interdit de brûler des écorces, du bois avec varnis, panneaux de bois pressé, charbon, matières plastiques; dans ce cas, la garantie de l'appareil ne sera plus valide.

IMPORTANT: la combustion continuelle et prolongée de types de bois riches de huiles aromatiques (p. ex. eucalyptus, myrte) provoquera la rapide corrosion des parties en fonte de l'appareil.

Le rendement nominal déclaré en kW du foyer s'obtient en brûlant une quantité correcte de bois, en veillant à ne pas surcharger la chambre de combustion.

La longueur idéale de la bûche est de 35 cm environ et elle doit être placée à l'horizontale et pas à la verticale.

L'humidité maximale doit être de 25%.

La norme de référence pour le combustible est UNI/EN 14961-1 «bois buche d'origine forestière».

L'utilisateur est, et reste, responsable des travaux réalisés pour l'installation de l'insert; il doit également effectuer tous les contrôles relatifs aux solutions d'installation proposées.

L'utilisateur doit veiller au respect de tous les règlements de sécurité locaux, nationaux et européens.

L'appareil doit être installé sur un sol ayant une capacité de charge adaptée à supporter la cheminée.

Au cas où la capacité de charge du sol ne serait pas suffisante, il est recommandé de faire usage d'une dalle de dimensions appropriées assurant la distribution de la charge.

Les opérations de montage et de démontage de la cheminée sont réservées exclusivement aux techniciens spécialisés.

Il est recommandé de s'assurer de leur qualification et de leurs réelles capacités.

Avant de commencer les opérations de montage ou de démontage de l'appareil, l'installateur doit veiller à ce que les consignes de sécurité prévues par les dispositions légales soient respectées et, en particulier:

A) e doit pas intervenir dans de mauvaises conditions;
B) il doit travailler dans d'excellentes conditions physiques et psychiques et s'assurer que les dispositifs de sécurité individuelle sont intacts et en parfait état;
C) il doit porter des gants de sécurité;
D) il doit porter des chaussures de sécurité;
E) il doit s'assurer que le lieu choisi pour le montage ou le démontage de l'appareil soit libre de tout obstacle.

5.2 INSTALLATION À BLANC

- Il est conseillé d'intaller la cheminée à blanc afin de se rendre compte des encombrements des différents éléments et des passages des prises d'air. La dalle du foyer doit se trouver au même niveau que la sole foyère de l'habillage. - Il est nécessaire de faire correspondre la partie avant du foyer avec le bord intérieur du plan en marbre de l'habillage en laissant un espace de 5 mm de manière à permettre la dilatation de Ecomonoblocco.

Pour le modèles avec hauteur de plan de feu inférieur à 300 mm :

- enlever le conduit de l'air comburant (A) - placer la plaque d'isolation (B) sur le plancher au dessous du foyer (Fig. 5.1)

Les habillages Palazzetti sont réalisés en respectant les exigences techniques et de sécurité requises par les normes en vigueur.

5.2.1 Consignes de sécurité

Indépendamment du matériau utilisé, l'habillage du foyer devra être autoporteur par rapport à le monoblocco et ne devra pas être en contact avec celui-ci.

En cas de poutre en bois ou de toute finition en matériau combustible, celles-ci devront être adéquatement isolées (ou bien installée en-dehors de la zone de rayonnement du foyer) et se trouver à au moins 2 cm de l'Ecomonoblocco (fig. 6.1) pour assurer la libre circulation du flux d'air servant à éviter toute surchauffe.

Tout revêtement de protection en matériau combustible placé au-dessus du générateur devra être protégé avec un écran en matériau isolant non combustible.

Interposer entre le foyer et le sol une plaque en matériel ignifuge (déjà prévue sur certaines modèles) de façon à le protéger s'il a été réalisé en matériel combustible.

La fig.6.1 montre un schéma de montage.

• Pour que l'installation soit correcte, le tube d'évacuation des fumées entre le foyer et le conduit de fumée doit être hermétique. Pour cela, sceller toutes les jonctions.
• Si le foyer est relié à un conduit de fumée qui a déjà été utilisé auparavant pour d'autres cheminées, il sera nécessaire de le ramoner afin d'éviter tout mauvais tirage et d'empêcher que des particules imbrûlées qui se sont déposées sur les parois intérieures du conduit ne s'enflamment.
• Sur les côtés extérieurs du foyer et de la hotte de tous les Ecomonoblocchi, il faudra appliquer des panneaux en laine de roche de 4 cm d'épaisseur (densité 40 kg/m3) dotés d'une feuille d'aluminium extérieure, afind 'isoler le foyer thermiquement.
• Les normes UNI prévoient l'installation d'une grille de récupération de la chaleur installée le plus près possible du plafond.
• Une installation non correcte peut compromettre la sécurité de l'appareil.
  • L'habillage doit être réalisé en matériau ignifuge.
• En présence de structures ou de matériaux inflammables à l'arrière du foyer la distance des matériaux combustibles doit être de 80 cm.
• Tous les matériaux combustibles qui se trouvent dans la zone de rayonnement de la chaleur du verre de la porte doivent être situés à une distance de celle-ci d'au moins 170 cm. (fig. 6.2).

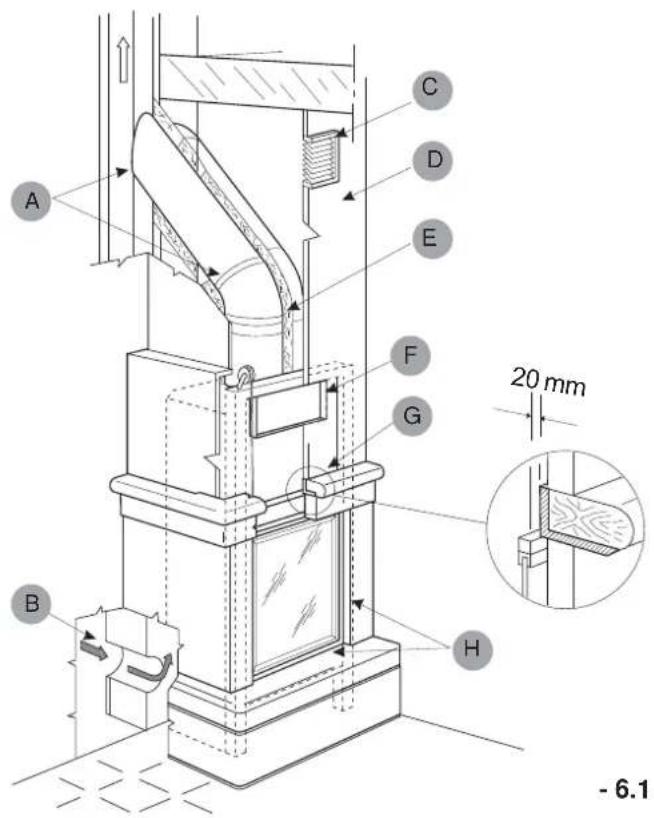

A B C D E F G H 20 mm - 6.1

-6.1-

A) Sceller
B) Prise d'air extérieur (sous sole foyère)
C) Grille de récupération de la chaleur
D) Contre-hotte et structure porteuse ignifuge
E) Revêtement en fibre céramique ou en laine de roche doté d'une feuille d'aluminium extérieur
F) Trappe de visite
G) Isoler les parties en bois avec un matériau ignifuge
H) Distance mini. Entre revêtement et foyer : 5 mm

L'Ecomonoblocco è est équipé d'une vis pour la connexion équipotentielle pouvant recevoir un câble ayant une section de 2,5 mm2 à 6 mm2 à utiliser pour obtenir l'équipotentialité de la masse conformément aux normes en vigueur. Telle vis se trouve au bas de l'Ecomonoblocco et est marquée du symbole ⏚.

Le conduit de fumées doit également être relié à la terre conformément aux normes en vigueur.

6.3 RÉGLAGE DE LA HAUTEUR

Pour régler la hauteur finale de l'Ecomonoblocco (hauteur sole foyère de l'habillage), il suffira d'agir sur les vérins situés sur l'embase de l'appareil. Régler les vérins (Fig. 6.3a: A-vérin, B-hauteur sole foyère), jusqu'à ce que l'appareil se trouve à la hauteur prévue par rapport à l'habillage et qu'il soit de niveau. En cas d'habillages avec une sole foyère H. 30 cm, enlever les vérins. Afin que le levier de réglage de l'air comburant (lorsqu'il est prévu) soit aisément manœuvrable, celui-ci devra se trouver 0,5 cm au-dessus de la sole foyère de l'habillage (Fig. 6.3b).

6.4 SYSTEME D'EVACUATION DES FUMEES

L'Ecomonoblocco doit être raccordé à un système d'évacuation des fumées permettant d'assurer la dispersion dans l'atmosphère des produits de la combustion, conformément aux normes EN 1856-1-2, EN 1857, EN 1443, EN 13384-1-3, EN 12391-1, UNI 10683 aussi bien pour ce qui concerne les dimensions que pour les matériaux utiliés dans sa construction.

- La dimension du FOYER devra être conforme à ce qui est indiqué dans la fiche technique (tirage moyen 12 Pa avec porte fermée). Les composants des systèmes d'évacuation des produits de la combustion doivent être certifiés pour les conditions de fonctionnement spécifiques munis d'un marquage CE (déclaration ou attestation de conformité ou agrément technique européen du produit).

- La section du conduit de fumées devra être constante sur toute sa hauteur.

• La hauteur doit être de 3,5-4m minimum (Fig. 6.4).

- Il faudra prévoir, à la base du conduit de fumées, un bac permettant la collecte des matières solides et des éventuels condensats.

Des conduits de fumées en mauvais état, construits avec des matériaux non adapté (fibrociment, acier galvanisé, etc. avec une surface intérieure rugueuse et poreuse) ne sont pas conformes et compromettent le bon fonctionnement de l'Ecomonoblocco.

- Un TIRAGE PARFAIT s'obtient surtout grâce à un conduit de fumée sans obstacles tels que étranglements, parcours horizontaux, coudes; tout changement d'axe doit avoir une inclinaison avec un angle maxi. de 45° par rapport à la verticale et mieux encore de 30° seulement. Ces changements d'axe devront être effectués de préférence près de la sortie de toit (Fig. 6.5).

• Le RACCORD DES FUMÉES entre la cheminée et le

conduit de fumée devra avoir la même section de sortie des fumées du Monoblocco. Le raccord des fumées doit être étanche et il est interdit d'utiliser des tubes flexibles métalliques. Les changements de direction, par rapport à la sortie des fumées de l'appareil, doivent être réalisés avec des coudes formant un angle non supérieur à 45° par rapport à l'axe vertical.

• La forme de la SORTIE DE CHEMINÉE doit être de type ANTI-REFOULEUR avec une section intérieure égale à celle du conduit de fumée et une section de passage des fumées en sortie au moins DOUBLE par rapport à la section intérieure du conduit de fumée.
• Afin d'éviter des inconvénients éventuels pendant le tirage, chaque cheminée doit avoir un conduit de fumée indépendant. S'il y a plusieurs conduits de fumée sur le toit, il faudra que ceux-ci se trouvent à au moins 2 mètres de distance l'un de l'autre et que la cheminée de toit du Monoblocco DÉPASSE les autres d'au moins 40 cm (Fig. 6.4). Si les cheminées de toit sont proches les unes des autres, il faudra les séparer par des cloisons.
• Les figures 6.6 (TOIT PLAT; B volume technique et 6.7 (TOIT INCLINÉ; B au-dessus du faîte) indiquent les données du tableau des prescriptions UNI 10683 relatives aux distances et à l'emplacement des cheminées sur le toit.
• Si le conduit de fumée que l'on utilisera pour raccorder le foyer a déjà été utilisé pour d'autres poêles/cheminées, il sera nécessaire de le ramoner afin d'éviter un mauvais tirage et d'empêcher que des particules imbrûlées qui se sont déposées sur les parois intérieures ne s'enflamment.
• Si le conduit de fumée est utilisé normalement, le ramoner au moins une fois par an.

Inclinaison du toit distance Summit - Cheminée		hauteur minimale de la cheminée (De sortie)
A[m] H[m]
15°	< 1,85 0,5 au-delà du Summit;
	> 1,85 1 du toit;
30°	< 1,5 0,5 au-delà du Summit;
	> 1,5 1,3 du toit;
45°	< 1,3 0,5 au-delà du Summit;
	> 1,3 2 du toit;
60°	< 1,2 0,5 au-delà du Summit;
	> 1,2 2,6 du toit;

Le dimensionnement du conduit de fumée doit être effectué en conformité à la norme UNI EN 13384-1.

Il est conseillé d'effectuer le raccord pour la sortie des fumées, entre le foyer et le conduit de fumée, à l'aide de coudes et de tubes métalliques d'épaisseur adéquate, en veillant à ce que leur inclinaison ne dépasse pas 45° (voir Fig. 6.8:- AA-coude, B-isolation fibre céramique/laine de roche, C-tronçon) au cas où le conduit de fumée serait perpendiculaire au foyer.

Une fois le raccordement terminé, isoler les tubes métalliques de la sortie des fumées avec de la laine de roche éventuellement revêtue d'une feuille d'aluminium extérieure.

- Ne pas utiliser de laine de verre ou d'isolant avec un support en papier: ils pourraient prendre feu.

- Tous les composants du système cheminée doivent être adaptés aux conditions spécifiques de fonctionnement et munis de la marque CE.

6.6 BRANCHEMENT À L'ARRIVÉE D'AIR

Il est nécessaire d'effectuer une prise d'air externe afin de garantir l'afflux d'air comburant à la cheminée (C).

Les dimensions du trou doivent respecter les valeurs reportées dans le "Livret de produit".

En fonction des normes locales en vigueur, la prise d'air peut être placée dans la pièce ou gainée jusqu'au foyer.

- La norme UNI 10683 prévoit l'interdiction de faire arriver l'air de combustion de garages, locaux de stockage de combustibles ou de locaux exposés à des risques d'incendie.

- La prise d'air de combustion doit être protégée par une grille anti-insectes et doit être installée de manière à ne pas être accidentellement bouchée, et réalisée de façon à ce que la surface utile de passage garantisse l'apport de la bonne quantité d'oxygène au foyer.

Au cas où d'autres appareils de chauffage seraient présents dans la pièce, prévoir des prises d'air de combustion supplémentaires afin de garantir le volume d'air nécessaire au bon fonctionnement de tous les dispositifs.

Pour des locaux supérieurs à 25 m2, il est également conseillé de réaliser une grille pour renouveler l'air ambiant (A) sur le côté de l'habillage ou d'utiliser la niche prévue pour la réserve à bois (G) (Fig. 6.9a).

6.6.1 Manchon air de combustion

Certains modèles d'Ecomonoblocco peuvent être munis (de série ou comme option) d'un manchon spécial pour l'air de combustion placé dans la partie inférieure (P, Fig. 6.9b) qui peut être raccordé à la prise d'air extérieur (C) à l'aide d'un tuyau. Pour des raccordements supérieurs à 1 m de longueur, il est nécessaire d'augmenter le diamètre du conduit pour la prise d'air de combustion.

Sur les Ecomonoblocchi avec pieds courts cette solution n'est possible qu'avec l'application du kit pieds de prolongation.

6.7 RACCORDEMENT BOUCHES DE SORTIE AIR CHAUD

6.7.1 Raccordement dans la contre-hotte pour le chauffage d'une seule pièce

Relier les tubes flexibles (∅140 cm) pour l'acheminement de l'air chaud aux bouches de sortie, au-dessus de la hotte, en les fixant avec les colliers prévus à cet effet. Insonoriser les tubes en les revêtant d'un matériau isolant (matelas de laine de roche) (Fig. 6.10: A-colliers, B-tube acheminement air, C-isolation, D-bouches de sortie).

6.7.2 Raccordement à des tubages canalisés pour le chauffage de plusieurs pièces

Pour pouvoir chauffer plusieurs pièces à la fois, il est possible de réaliser des conduites métalliques afin d'acheminer l'air chaud, selon le schéma suivant:

• =avec tube flexible en aluminium - longueur maxi. 3÷4 m par conduite
• =avec tube lisse métallique ou canalisation - longueur jusqu'à 12 m pour une unique conduite (Fig. 6.11B); de 6+6 m pour une double conduite (Fig. 6.11A).

Installer une bouche dans la pièce où se trouve la cheminée, la deuxième conduite pourra être utilisée pour acheminer l'air chaud dans les autres pièces de la maison. Autre solution: relier la sortie d'air chaud avec un =tube =flexible =jusqu'au =départ =des =différents =tubes acheminant l'air.

Les tubes pour l'acheminement de l'air devront avoir une section intérieure de 25x20 cm, être réalisés en tôle galvanisée lisse et isolés avec un matelas de laine de verre de 30 mm pour éviter le bruit et la dispersion de chaleur.

Quand la cheminée est utilisée pour chauffer 2 ou plusieurs pièces adjacentes, il est indispensable de permettre la circulation de l'air ambiant pour uniformiser la température dans les différentes pièces. Prévoir donc au bas des portes des grilles pour le passage de l'air ou bien garder les portes entrouvertes.

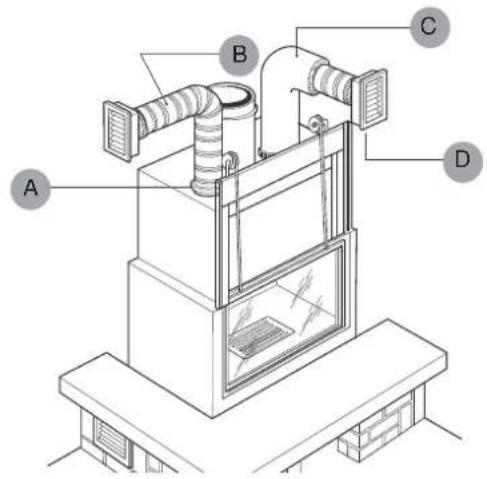

SCHÉMA CANALISATION DE L'AIR (Fig. 6.12)

BM = Bouche de sortie au plafond dotée d'un volet de réglage

GT= Grille au bas de la porte pour le passage de l'air

A+B = GRILLES de reprise de l'air ambiant avec des orifices de 14 cm, reliées au moyen d'un tube flexible au ventilateur, avec ou sans grille fixe, sans volet.

C = Ouverture de prise d'air extérieur installée sous le brasero pour la combustion, avec grille à lames fixes, grille anti-insectes.

D = Distribution de l'air chaud à travers une canalisation réalisée en acier galvanisé et installée au plafond, section intérieure nette 25x20 cm, pour un développement d'environ 12 m, revêtement avec isolation extérieure en laine de verre de 3 cm d'épaisseur, recouvrement éventuelle en placôplatre.

Pour réaliser la contre-hotte, il est recommandé d'utiliser du placôplatre car c'est un matériau facile à travailler et surtout pour éviter de surcharger, avec des dalles ou des hourdis, la structure du monoblocco, le linteau en marbre et la poutre en bois qui NE doivent PAS servir de structure porteuse.

Avant de construire la contre-hotte, il faudra installer la centrale de commande du ventilateur si prévue.

La trappe de visite se fixera sur le côté extérieur de la contre-hotte (voir paragraphe 6.13).

- Au cours de la réalisation de la hotte il est indispensable de protéger le châssis de coulissement de la porte avec du nylon (Fig. 6.14) et ceci pour empêcher que de la poussière, du mortier ou autres corps étrangers ne pénètrent entre les douilles et les glissières, en bloquant ainsi le coulissement de la porte. Une fois les opérations terminées, enlever le nylon en accédant à travers la trappe de visite.

- Avant d'effectuer l'installation définitive, il faudra voir si le tirage marche bien, c'est-à-dire essayer le fonctionnement du foyer avec la porte ouverte et avec la porte fermée.

6.8.1 Installation trappe de visite et réglage VDF

La trappe de visite doit être installée sur la contre-hotte en utilisant le contre-châssis fourni. La trappe est nécessaire au cas il faudrait effectuer des contrôles à l'intérieur de la contre-hotte.

Pour l'installation, effectuer les opérations suivantes:

A) Effectuer une ouverture de 37x13,8 cm sur la contre-hotte en placôplatre, en la centrant par rapport à l'axe de la cheville du clapet fumées. Puis insérer le contre-châssis et le fixer avec les deux équerres (verticalement et horizontalement) en serrant les vis à tête cruciforme comme indiqué dans la fig. 5.15. En cas de contre-hotte en pierre, cimenter le contre-châssis fixe, toujours en le centrant sur l'axe de la cheville VDF.

B) Positionner la trappe de manière à ce qu'elle adhère au contre-châssis puis la clipser au contre-châssis.

C) En outre, fixer la grille de récupération de la chaleur dim. 31x8 (fournie) en haut de la contre-hotte (voir Fig 6.15).

Scintilla® est un dispositif qui permet l'allumage automatique des cheminées de la série Ecomonoblocco. L'allumage peut s'effectuer moyennant un interrupteur géré ou non par un minuteur, ou via GMS par un actuateur en option.

7.2 RONG ^®

O₂Ring est un système révolutionnaire de réduction des émissions nocives produites par les fumées de combustion.

La pose du kit O₂Ring avant le raccord à la cheminée permet de réduire les émissions nocives de 80%.

7.3 MANCHON AIR DE COMBUSTION

Cet élément, installé sous l'Ecomonoblocco, permet de convoyer l'air provenant de l'extérieur à travers un conduit adapté, directement à l'intérieur de la chambre de combustion. Cela permet d'éviter que l'air froid aspiré se répande dans la pièce.

7.4 VENTILATEUR AVEC BOÎTIER CENTRALE DE COMMANDE EXTÉRIEUR

Le kit est composé de la centrale, d'un électro-ventilateur et d'un thermostat de température minimale ou de sonde. La centrale permet la mise en marche et l'arrêt manuel ou automatique du ventilateur, ainsi que la commutation manuelle, automatique ou proportionnelle de la vitesse de rotation du moteur.

Dans les versions d'Ecomonoblocco avec une sole foyère basse le kit de ventilation comprend également des pieds de prolongation pour permettre l'installation du ventilateur.

Dans la version 16:9 3D avant de monter le kit de canalisation, il faut s'assurer de prolonger les pieds du foyer de min 5 cm de la dimension minimum.

7.4.1 Brancement Électro-ventilateur (optionnel)

Outre la prise d'air comburant Ⓐ → il faut également effectuer les prises d'air pour le ventilateur.

A→Reprise de l'air ambiant au ventilateur du circuit de chauffage, installée sur le côté de l'habillage (∅14 cm) avec grille 15x25.
B→Reprise de l'air ambiant (B) ou bien reliée à un local adjacent (excepté cuisine, salle de bains, chambre à coucher) (∅14cm 15x25) (fig. 7.1).

Brancher le ventilateur (V) a les tubes de entrée de l'air sous la sole foyère.

Sur les Ecomonoblocchi avec pieds court cette solution n'est possible qu'avec l'application du kit pieds de prolongation.

Il faudra éviter de laisser le ventilateur sans être branché aux tubes d'aspiration sous la sole foyère: il pourrait aspirer de la fumée dans le foyer et l'introduire dans le circuit de chauffage..

Pour plus de détails se reporter aux indications contenues dans les instructions fournies avec le kit de ventilation.

Si l'installation est faite comme à la figure 5.8b laisser au moins 50 cm entre la prise d'air de combustion et la reprise du ventilateur.

- Insérer à l'intérieur de l'ECOMONOBLOCCO MAGNOFIX les plaques réfractaires avec les orifices pour la double combustion et les respectives extensions (selon le modèle) (Fig. 8.1), en les insérant dans la guide prévue à cet effet (C, Fig. 8.3.1 Part. A), les laisser s'appuyer sur le paroi de fond du foyer et les fixer dans la partie supérieure avec l'équerre en dotation (S, Fig. 8.3.1 Part. A).

- Insérer à l'intérieur de l'ECOMONOBLOCCO MAGNOFIX les cotés de droit et de gauche (selon les modèles) (Fig. 8.2), en les insérant dans la guide prévue à cet effet (C, Fig. 8.3.1 Part. B), les laisser s'appuyer sur le coté correspondant du foyer et les fixer dans la partie supérieure avec l'équerre en dotation (S, Fig. 8.3.1 Part. B).

- Insérer le support (T) des déflecteurs centrales et la placer vers la partie frontale de l' ECOMONOBLOCCO MAGNOFIX, placer les déflecteurs centrales (Dc) en les laissant s'appuyer sur les plaques réfractaires postérieures et latérales, et placer le support dans les orifices prévus. Approcher les déflecteurs jusqu'à former un seul élément, en laissant la même distance sur les cotés de droit et de gauche (Fig. 8.3.2).

Modèle Sedici Noni CX, Venticinque Noni, Venticinque Noni double face seulement:

Insérer les plaques réfractaires supérieures (Rs) (28,5x33 cm) dans les logements correspondants (S, Fig. 8.4);

Mod. Venticinque Noni: insérer le support (T) des déflecteurs centrales et la placer vers la partie frontale de l' ECOMONOBLOCCO MAGNOFIX, placer les déflecteurs centrales (Dc) (28,5x38 cm) en les laissant s'appuyer sur les plaques réfractaires postérieures et latérales, et placer le support dans les orifices prévus. Approcher les déflecteurs jusqu'à former un seul élément, en laissant la même distance sur les cotés de droit et de gauche (Fig. 8.5).

fig. 8.6: installation réfractaire supérieur-mod. Venticinque Noni double face.

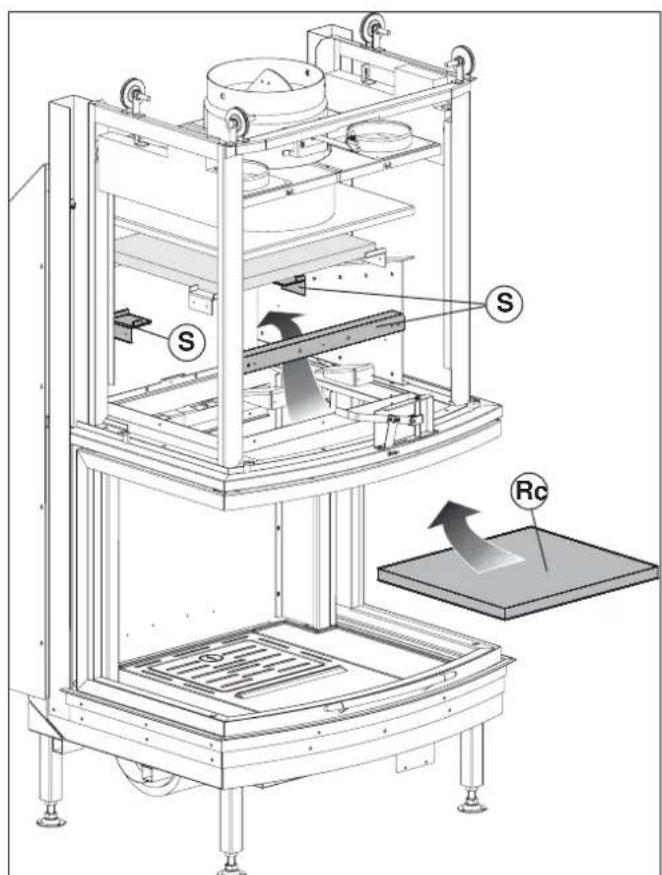

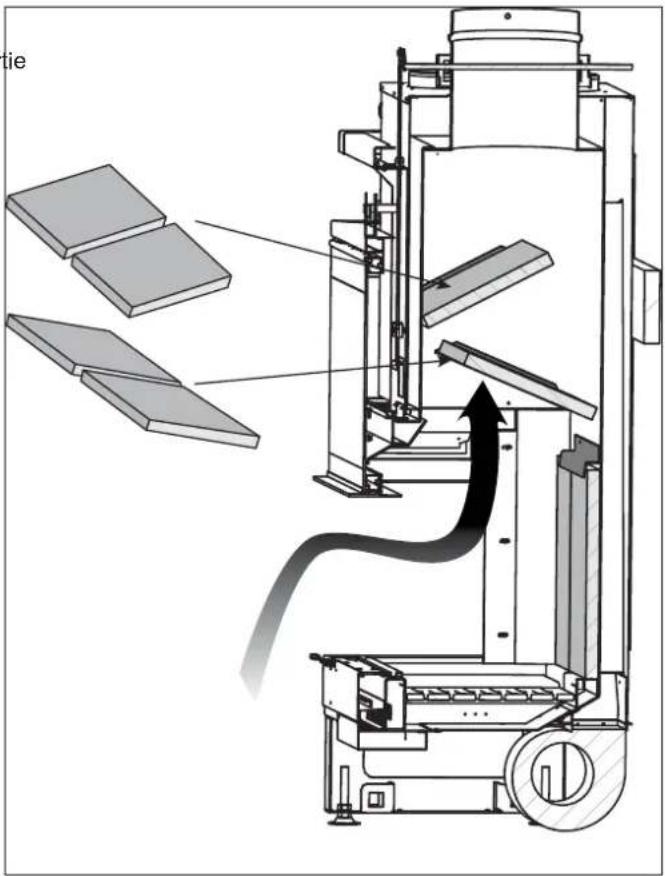

Uniquement pour le modèle S78 3D :

• insérer le déflecteur réfractaire supérieur (Rs) en le faisant passer à travers la hotte, puis en l'installant dans le logement (S) prévu à cet effet, Fig. 8.7;
• insérer le déflecteur réfractaire central (Rc) en le faisant passer à travers la hotte, puis en l'installant dans le logement (S) prévu à cet effet, Fig. 8.8;
• insérer les deux déflecteurs réfractaires inférieurs (Ri) en les faisant passer à travers la hotte, puis dans les logements (S) prévus à cet effet, Fig. 8.9.

Uniquement pour le modèle S78 3D :

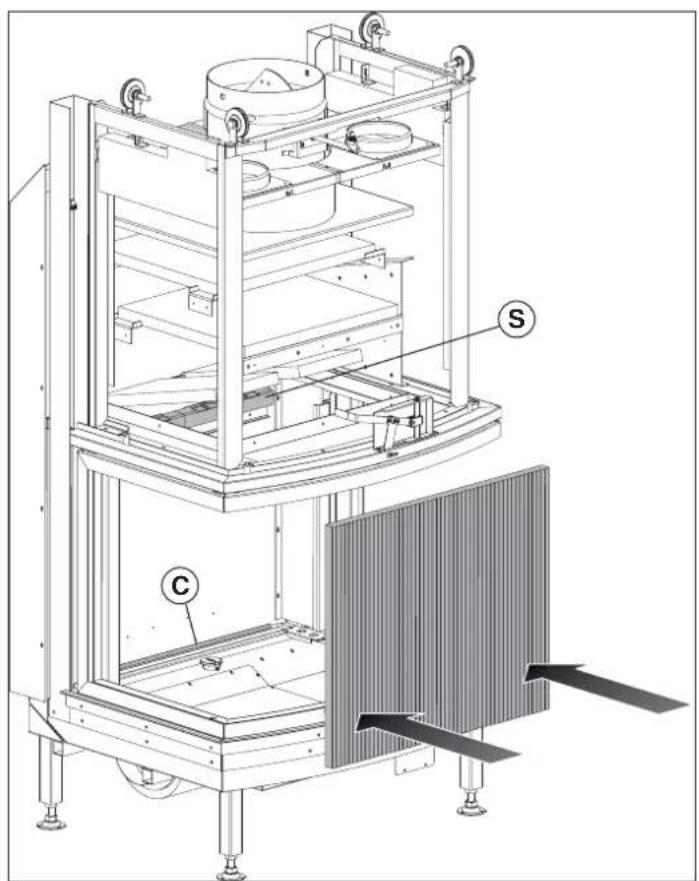

• Retirer les fontes (G) du plan du foyer (fig. 5.11.4).
• Placer le réfractaire postérieur dans la cavité (C) et le bloquer avec l'étrier (S) prévu à cet effet (fig. 5.11.5, 5.11.3).
• Insérer les réfractaires latéraux à droite et à gauche du foyer, en les positionnant dans le logement prévu à cet effet (S) par un mouvement de rotation, et les installer dans le renfoncement de la fonte (C) (fig. 5.11.6).
• Repositionner les fontes (G) sur le plan du foyer (fig. 5.11.6).

• Positionner les déflecteurs supérieurs de la partie haute vers le bas en le fixant sur les supports prévus (fig. 8.13).
• Positionner les paroi en réfractaire sur le côté derrière dans sa place (C) en le bloquant avec le support prévu (S) (fig. 8.14).
• Insérer les deux plans en ciment réfractaire sur les deux côtés de la base et la grille en fonte au centre (fig. 8.15).

Positionner le panneau en matériel ignifuge sous le foyer afin de protéger le sol.

ant la mise en service, lire la description de votre Ecomonoblocco dans le «Livret du produit» joint, contenant les «caractéristiques du modèle».

9.2 PREMIER ALLUMAGE

st recommandé de faire toutes les opérations manuelles en utilisant le gant fournis.

ALLUMER LE FEU SEULEMENT DANS LE SUPPORT POUR BUCHES FOURNI AVEC LE FOYER.

! Le premier allumage du produit (que ce soit après l'installation ou de début de saison) doit être faite avec des charges réduites (\~ 2 kg / h) alors que le produit est en fonctionnement pendant au moins 4 heures à faible puissance. Procéder à ces rythmes de frais pour au moins les trois prochains jours, avant de pouvoir utiliser le produit à sa pleine capacité. Cela permettra à l'évaporation de l'humidité présente dans la chambre de combustion.

! Lors du premier allumage du poêle, de mauvaises odeurs peuvent se dégager provoquées par l'évaporation ou le séchage de certains matériaux de construction. Ces odeurs disparaitront au fur et à mesure.

Il est conseillé de bien ventiler les pièces lors des premiers allumages.

• Allumer le feu en introduisant dans le foyer du papier roulé en boule, couvrir le papier avec une petite quantité de brindilles ou quelques morceaux de bois fin et bien sec de façon à ce que la flamme se développe le plus possible.
• Ouvrir le registre de l'air comburant au maximum (Fig. 9.1: - FERMÉ; +OUVERT).

Allumer le papier et, au fur et à mesure que le feu prend, ajouter du bois en mettant la moitié de la quantité préconisée (voir tableau charge bois). Dès que les flammes se seront modérées et qu'elles auront formé un bon lit de braises, charger le foyer avec une quantité normale de bois.

Pour allumer le feu, ne jamais utiliser d'alcool, d'essence, de kérosène ou autres combustibles liquides. Garder tous ces produits loin du feu. Ne pas utiliser d'allume-feu dérivés du pétrole ou d'origine chimique: ils pourraient gravement endommager les parois du foyer.

Utiliser exclusivement des allume-feu de type écologique.

Quand l'appareil est en fonction, éventuels matériaux inflammables doivent être placés au moins à une distance de 170 cm. de la surface de rayonnement (côtés vitrées du foyer).

Ne pas toucher les parties laquées durant les premiers allumages pour éviter d'endommager la laque.

9.3 CONTRÔLE DE LA COMBUSTION

La COMBUSTION PRIMAIRE a lieu en introduisant dans le brasier, à travers les fentes, de l'air qui est régulé par le régulateur placé en bas à droite du foyer (fig. 9.1):

• en le déplaçant vers le symbole +, on aura une combustion plus rapide;
• en le déplaçant vers le symbole -, la combustion sera plus lente.

Plus le feu prend, plus il y aura de flamme.

Lors du premier allumage de la journée ou bien si le bois est humide, il est recommandé d'ouvrir au maximum l'air primaire du brasero. Quand le feu est allumé, il est recommandé de régler l'air en fonction des besoins de chauffage ou en fonction du temps que l'on entend faire durer la charge de bois.

LA COMBUSTION SECONDAIRE présente sur de nombreux Ecomonoblocchi, s'obtient en introduisant dans le foyer de l'air préchauffé à travers les orifices situés en haut de la paroi du fond. En entrant dans le foyer, l'O₂ (oxygène) contenu dans l'air enflamme les gaz imbrûlés et, en particulier le CO (monoxyde de carbone), qui se sont formés lors de la combustion primaire et les transforme en CO₂ (anhydride carbonique). L'effet est bien visible car un lit de flammes se forme au niveau des orifices d'arrivée de l'air secondaire.

La combustion secondaire, lorsqu'elle est prévue, est pré-réglée et démarre automatiquement lorsque le foyer est en marche et chaud.

La cheminée n'est pas prévue pour une utilisation à feu continu.

Vérifier sur le «livret du produit» joint, les «caractéristiques du modèle».

L'ouverture de la porte s'obtient en prenant la poignée et en la soulevant vers le haut.

Lors du fonctionnement du foyer, la porte doit rester soit complètement fermée.

Les opérations de charge du combustible doivent s'effectuer avec la porte complètement relevée car les positions intermédiaires provoquent des sorties de fumées. Il peut se produire l'effet de forge avec une combustion violente et une plus grande consommation de bois.

En cas de mauvais fonctionnement de la porte, vérifier les mécanismes de relevage en y accédant à travers la trappe de visite.

Le mécanisme permettant de relever et d'escamoter la 9.5. porte fonctionne à l'aide de douilles qui minimisent les frottements et qui permettent une ouverture de la porte silencieuse. Les vérifier tous les ans pour maintenir l'efficacité du système.

Quand le feu est allumé, la porte atteind des températures élevées.

La porte a une ouverture battante pour permettre le nettoyage de la vitre.

Lors du chargement de bois dans le foyer, il faudra ouvrir la porte en deux temps:

- d'abord lentement et partiellement (3-4 cm) afin de permettre l'aspiration des fumées du foyer par le conduit de fumée

- puis complètement pour éviter ainsi des sorties de fumée dans la pièce.

Vérifier sur le «livret du produit» joint, les «caractéristiques du modèle».

9.5 CLAPET FUMÉES (VDF ^® )

Tous les Ecomonoblocchi Palazzetti ssont équipés de la nouvelle commande pour le réglage de la quantité des fumées de combustion en sortie. Tel réglage permet de moduler la combustion en adaptant le tirage en fonction des conditions d'installation ou des conditions atmosphériques.

En outre, la commande permet l'ouverture automatique du clapet fumées quand la porte du foyer est relevée, en évitant ainsi la sortie des fumées dans la pièce.

Normalement le réglage est fixe et doit être fait lors de l'installation de la cheminée.

Ne pas régler la vanne en continu. Elle ne contrôle pas la combustion.

9.5.1 Fonctionnement

Le dispositif de réglage permet de modifier la position du clapet fumées de "complètement fermé" à "complètement ouvert" de manière extrêmement graduelle, grâce à l'innovant sélecteur micrométrique.

Pour modifier l'ouverture du clapet fumées, tourner la rondelle crénelée vers la gauche (fermeture) ou vers la droite (ouverture). Il sera possible de visualiser l'état d'ouverture sur l'échelle graduée située à gauche de la commande (fig. 9.3).

Quel que soit le réglage choisi, quand on relève la porte du foyer, le mécanisme met automatiquement le clapet fumées en position "complètement ouvert", en évitant ainsi la sortie de fumée dans la pièce. Une fois que l'on referme la porte, le clapet se remet dans la position choisie précédemment, toujours en mode automatique.

Vérifier sur le «livret du produit» joint, les «caractéristiques du modèle».

A B - 9.3 -

vant toute opération d'entretien, veiller à respecter les recommandations suivantes:

A) s'assurer que toutes les parties de la cheminée sont bien froides.
B) s'assurer que les cendres sont complètement froides.
C) utiliser les équipements de protection individuelle prévus par la directive 89/391/CEE.
D) utiliser toujours les outils adaptés aux opérations d'entretien.

10.2 NETTOYAGE DE LA VITRE

Pour nettoyer la vitre, il est nécessaire d'ouvrir la porte battante comme le montre le dessin (Fig. 10.1):

• Nettoyer la vitre avec un chiffon humide ou bien une boule de papier journal préalablement passée dans la cendre et frotter les salissures jusqu'à ce que la vitre soit propre.
• Nettoyer la vitre lorsque le foyer est éteint et refroidi
• Ne pas s'appuyer contre la porte
• La vitre en vitrocéramique résiste tès bien aux hautes températures, mais elle est fragile: ÉVITER LES CHOCS.

Vérifier sur le «livret du produit» joint, les «caractéristiques du modèle».

Le tiroir à cendre intérieur (où il est prévu) a une grande contenance et est facile à sortir.

Il est conseillé de le vider fréquemment pour faciliter l'arrivée de l'air comburant dans le foyer.

Pour vider le tiroir à cendres, enlever la grille présente au centre de la base du foyer et extraire le tiroir (Fig. 10.2).

Avant d'effectuer cette opération, attendre que la cheminée se soit complètement refroidie et contrôler qu'il n'y ait pas de braises encore allumées dans le tiroir à cendre.

Attention: les braises cachées dans les cendres peuvent rester chaudes pendant plusieurs heures.

Enlever le déflecteur fumées au moins une fois par an puis nettoyer énergiquement avec une brosse ou un outil spécial l'intérieur du conduit de sortie des fumées, le clapet fumées et les tubes de l'échangeur de chaleur.

Vérifier sur le «livret du produit» joint, les «caractéristiques du modèle».

Pour que le tirage soit optimal, ramoner le conduit de fumée avant d'allumer la cheminée en début de saison et à chaque fois que l'on remarque à l'intérieur du conduit une couche de suie et de goudron, substance facilement inflammable.

Le nettoyage s'effectue en enlevant le déflecteur fumées en métal (Fig.10.3) sur les foyers en fonte ou les panneaux supérieurs dans les foyers en Magnofix.

En cas de températures élevées et d'étincelles, les incrustations de 5-6 mm d'épaisseur peuvent prendre feu et endommager le conduit de fumée et l'habitation.

Il est donc conseillé de le faire ramoner au moins une fois par an en s'adressant à un personnel spécialisé.

Vérifier sur le «livret du produit» joint, les «caractéristiques du modèle».

11 INFORMATIONS POUR LA DÉMOLITION ET L'ÉLIMINATION

La démolition et l'élimination de l'appareil relève exclusivement de la responsabilité du propriétaire de la cheminée.

Les opérations de démolition et d'élimination peuvent également être confiées à des tiers à condition que la société soit agréée à la récupération et à l'élimination des matériaux en objet.

Observer toujours les normes en vigueur dans le pays où a lieu l'élimination des matériaux et veiller au respect des obligations de déclaration éventuelles.

Toutes les opérations de démontage en vue de la démolition doivent s'effectuer alors que le foyer est arrêté.

- mettre au rebut la structure du foyer en la remettant à une société agréée.

L'abandon du foyer dans une zone accessible expose personnes et animaux à un grave danger.

Les dommages éventuellement subis par des personnes et/ou des animaux engagent la seule responsabilité du propriétaire.

Lors de la démolition du foyer, le marquage ce, le présent manuel et les autres documents relatifs à cet appareil devront être détruits.

Palazzetti décline toute responsabilité en cas d'erreurs dans la présente documentation et conserve la faculté de modifier sans préavis les caractéristiques de l'appareil.
