Ecomonoblocco EM16:9 3D - Cocina Palazzetti - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Ecomonoblocco EM16:9 3D Palazzetti en formato PDF.
| Marca | Palazzetti |
| Modelo | Ecomonoblocco EM16:9 3D |
| Tipo de producto | Inserto para troncos de madera |
| Combustible recomendado | Troncos de haya/abedul bien secos, humedad ≤25%, longitud ideal 35 cm |
| Encendido | Manual (encendedores ecológicos) o automático mediante opción Scintilla |
| Sistema de combustión | Primario (ajustable) y secundario (automático) con doble combustión |
| Reducción de emisiones | Kit O₂Ring (opcional) reduce las emisiones nocivas en un 80% |
| Evacuación de humos | Conexión a conducto de humos certificado, altura mínima 3,5-4 m, tiro medio 12 Pa |
| Puerta | Abatible y basculante, vitrocerámica |
| Compuerta de humos (VDF) | Ajuste micrométrico, apertura automática al levantar la puerta |
| Ventilación opcional | Kit electroventilador con central de mando manual/automática |
| Toma de aire comburente | Externa obligatoria, rejilla antiinsectos, superficie neta según el manual |
| Instalación | Suelo con capacidad de carga adecuada, revestimiento ignífugo autoportante, distancia a materiales combustibles: trasera 80 cm, delantera 170 cm |
| Mantenimiento corriente | Limpieza del vidrio con ceniza, vaciado del cajón de cenizas, control diario |
| Mantenimiento periódico | Barrido del conducto de humos al menos una vez al año, limpieza del intercambiador y deflector |
| Seguridad | No tocar el vidrio caliente, mantener a los niños alejados, no usar combustibles líquidos |
| Garantía legal | Directiva CEE 1999/44/CE, sujeta al cumplimiento del manual y mantenimiento regular |
| Piezas de repuesto | Solo originales, reemplazo antes del desgaste completo |
| Contenido del envío | Manual, folleto del producto, etiqueta de código de barras, kit de ventilación de campana, chasis trampilla de inspección, guante de protección |
Preguntas frecuentes - Ecomonoblocco EM16:9 3D Palazzetti
Preguntas de los usuarios sobre Ecomonoblocco EM16:9 3D Palazzetti
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones Ecomonoblocco EM16:9 3D - Palazzetti y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Ecomonoblocco EM16:9 3D de la marca Palazzetti.
MANUAL DE USUARIO Ecomonoblocco EM16:9 3D Palazzetti
DESEAMOS AGRADECERLE POR LA PREFERENCIA QUE NOS HA OTORGADO ADQUIRIENDO NUESTRO PRODUCTO Y LO FELICITAMOS POR SU ELECCIÓN.
PARA EL MEJOR USO DE SU ECOMONOblocco, LO INVITAMOS A LEER CON ATENCIÓN CUANTO SE DESCRIBE EN EL PRESENTE MANUAL.
INDICE
1 PREMESSA
1.1 SIMBOLOGIA
1.12 PARTI DI RICAMBIO
| 1 | PREÁMBULO | 10 | MANTENIMIENTO Y LIMPIEZA |
| 1.1 | SIMBOLOGÍA | 10.1 | PRECAUCIONES DE SEGURIDAD |

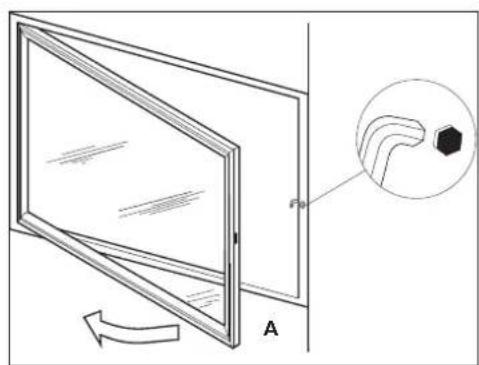

| 1.2 | DESTINO DE USO | 10.2 | LIMPIEZA DEL VIDRIO |
| 1.3 | OBJETO Y CONTENIDO DEL MANUAL | 10.3 | LIMPIEZA DEL HOGAR Y DEL CAJÓN DE LA CENIZA |
| 1.4 | CONSERVACIÓN DEL MANUAL | ||
| 1.5 | ACTUALIZACIÓN DEL MANUAL | 10.4 | LIMPIEZA DEL CAÑÓN DE HUMO |
| 1.6 | INFORMACIONES GENERALES | ||
| 1.7 | PRINCIPALES NORMAS PARA LA PREVENCIÓN DE ACCIDENTES CON QUE SE CUMPLE Y SE DEBE CUMPLIR | 11 | INFORMACIONES PARA EL DESGUACE Y LA ELIMINACIÓN |
| 1.8 | GARANTÍA LEGAL | ||
| 1.9 | RESPONSABILIDAD DEL FABRICANTE | ||
| 1.10 | CARACTERÍSTICAS DEL USUARIO | ||
| 1.11 | ASISTENCIA TÉCNICA | ||
| 1.12 | REPUESTOS | ||
| 1.13 | PLACA DE CARACTERÍSTICAS | ||
| 1.14 | ENTREGA DE LA CHIMENEA |
2 PRECAUCIONES PARA LA SEGURIDAD
2.1 ADVERTENCIAS PARA EL INSTALADOR
2.2 ADVERTENCIAS PARA EL USUARIO
2.3 ADVERTENCIAS PARA EL MANTENEDOR
5 PREPARACIÓN DEL LUGAR DE INSTALACIÓN
5.1 PRECAUCIONES PARA LA SEGURIDAD

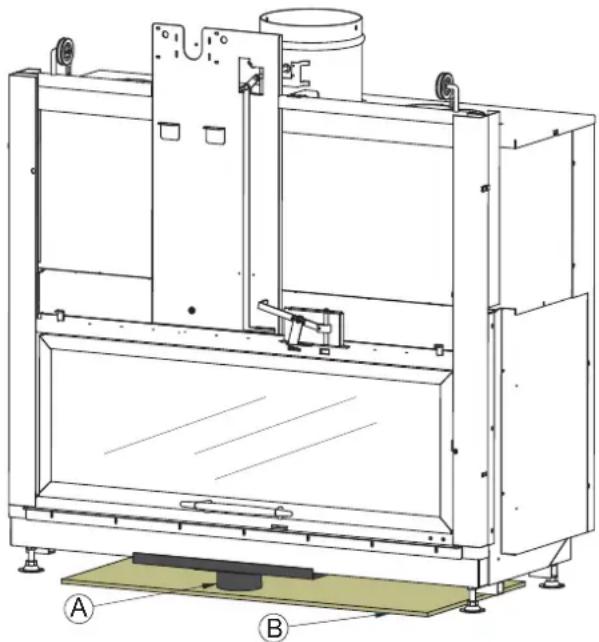

5.2 COLOCACIÓN EN SECO
6 INSTALACIÓN

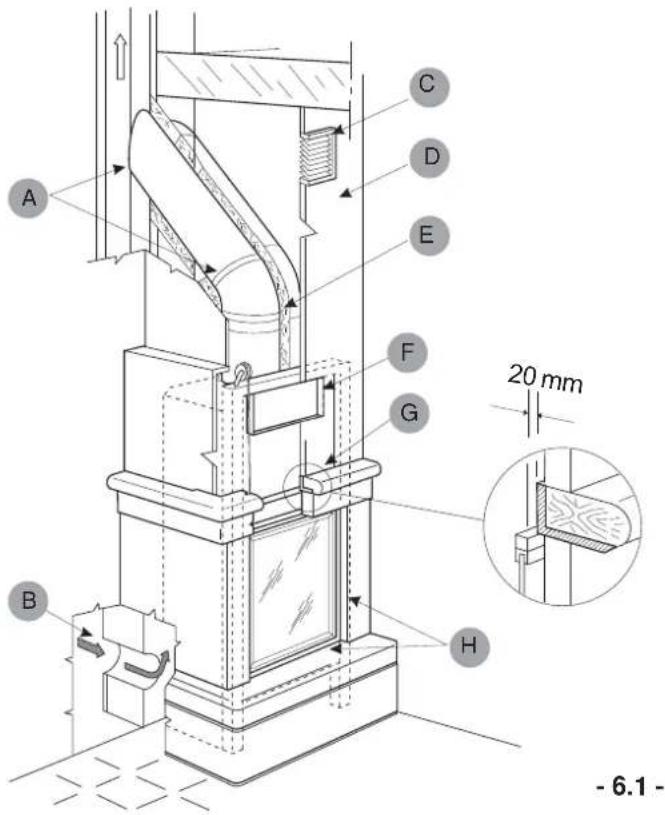

6.1 ESQUEMA DE MONTAJE
6.2 CONEXIÓN CON TIERRA
6.3 REGULACIÓN DE LA ALTURA
6.4 SISTEMA DE EVACUACIÓN DE HUMOS
6.5 CONEXIÓN AL CAÑÓN DE HUMO
6.6 CONEXIÓN A LA TOMA DE AIRE
6.7 CONEXIÓN DE LA ALIMENTACIÓN DE AIRE CALIENTE
6.8 CONTRACAMPANA Y PANEL DE INSPECCIÓN
7 OPCIONALES
7.1 KIT "SCINTI(SALO EN CIERTOS MODELOS)
7.2 RINGO

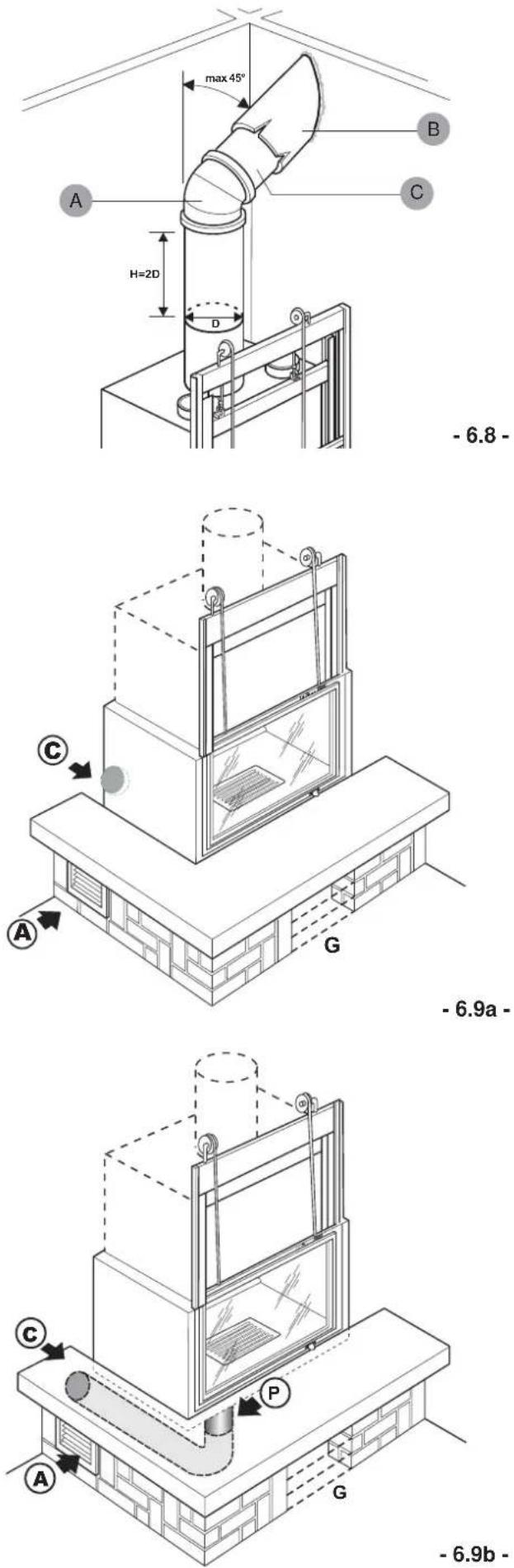

7.3 CONDUCTO DE AIRE COMBURENTE
7.4 VENTILADOR CON CENTRALITA EXTERIOR

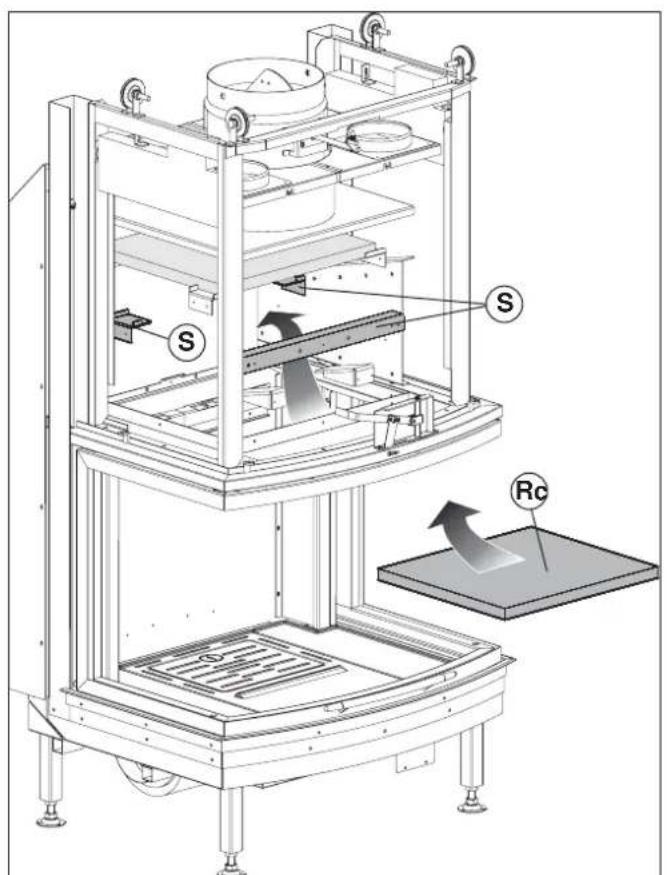

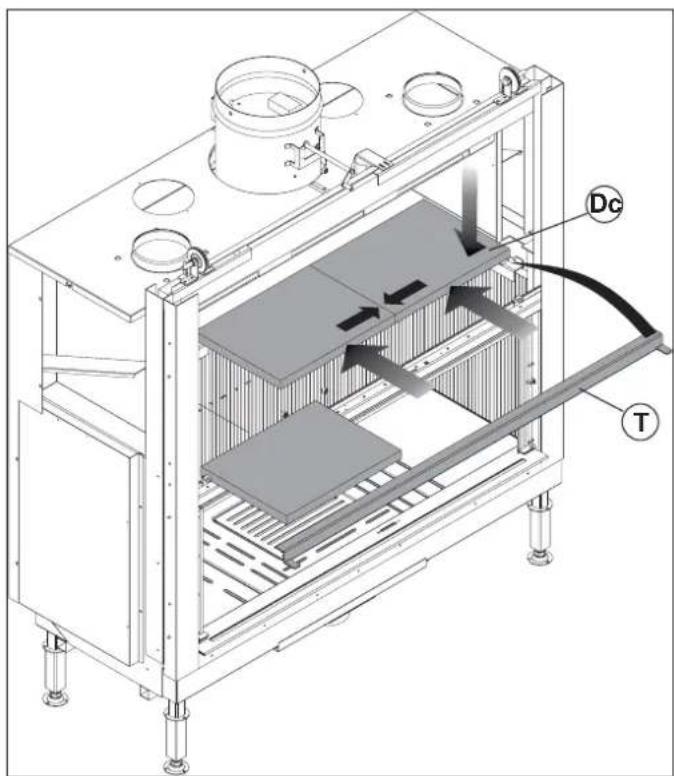

8 MONTAJE PLACAS DE REFRACTARIO
9 PUESTA EN MARCHA Y USO
9.1 DESCRIPCIÓN DEL PRODUCTO
9.2 PRIMER ENCENDIDO

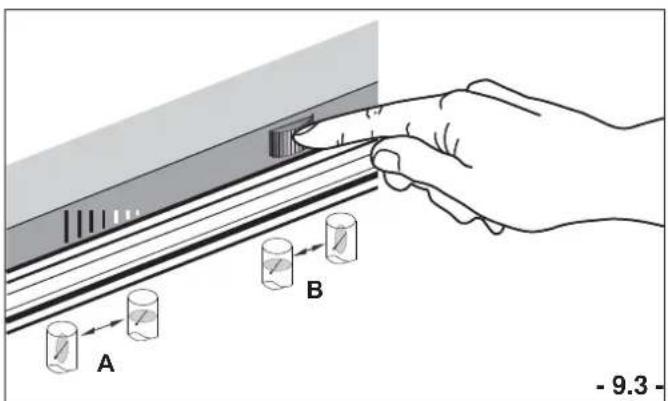

9.3 CONTROL DE LA COMBUSTIÓN
9.4 CÓMO SE USA LA PUERTA
9.5 VÁLVULA DE HUMOS (VDF ^® )
1 PREÁMBULO
No actuar si no se han comprendido perfectamente todas las noticias facilitadas en el manual; en caso de duda solicitar siempre la intervención del personal especializado PALAZZETTI.
Palazzetti se reserva el derecho de modificar las especificaciones y características técnicas y/o funcionales del equipo en cualquier momento y sin previo aviso.
1.1 SIMBOLOGÍA
En este manual los puntos de más importancia están evidenciados por los símbolos siguientes:
INDICACIÓN: Indicaciones sobre el uso correcto de la chimenea y la responsabilidad de las personas encargadas.
ATENCIÓN: Punto donde se facilita una nota de especial importancia.
PELIGRO: Se facilita una importante nota de comportamiento para la prevención de accidentes o daños materiales.
1.2 DESTINO DE USO
El equipo PALAZZETTI modelo ECOMONOBLOCCO es una chimenea adecuada para la combustión de troncos de leña, para la calefacción residencial, que consta de una estructura completamente metálica, con hogar cerrado por un vidrio cerámico.
La chimenea funciona mejor con la puerta del hogar cerrada.
El destino de uso indicado arriba y las configuraciones previstas del equipo son los únicos admitidos por el Fabricante: no utilizar el equipo desatendiendo las indicaciones facilitadas.
El destino de uso indicado rige sólo para los equipos totalmente eficientes por lo que concierne a su estructura, mecánica e instalaciones. La chimenea PALAZZETTI es un aparato sólo para interiores.
1.3 OBJETO Y CONTENIDO DEL MANUAL
Objeto
El objeto del manual es el de consentir que el usuario tome esas medidas y predisponga todos los recursos humanos y materiales necesarios para su uso correcto, seguro y duradero.
Contenido
Este manual lleva todas le informaciones necesarias para la instalación, utilización y el mantenimiento de la chimenea Ecomonoblocco.
El esmerado cumplimiento de las instrucciones de este manual garantiza un grado elevado de seguridad y productividad de la chimenea.
1.4 CONSERVACIÓN DEL MANUAL
Conservación y consulta
El manual se debe guardar con esmero en un lugar amparado y seco y siempre debe estar disponible para la consulta, tanto por parte del usuario como de los encargados del montaje y del mantenimiento.
El manual de Instrucciones, Uso y Mantenimiento forma parte integrante del equipo.
Deterioro o pérdida
Si fuera necesario, solicitar otro ejemplar a PALAZZETTI.
Traspaso de la estufa
En caso de que se traspase la estufa, el usuario está obligado a entregar al nuevo comprador también este manual.
1.5 ACTUALIZACIÓN DEL MANUAL
Este manual refleja el estado del arte al acto de la puesta a la venta del equipo.
Los equipos que ya están a la venta, junto con la documentación técnica correspondiente, no serán considerados por PALAZZETTI carentes o inadecuados después de eventuales modificaciones, adaptaciones o la aplicación de nuevas tecnologías a equipos de nueva comercialización.
1.6 INFORMACIONES GENERALES
Informaciones
En caso de intercambio de informaciones con el Fabricante de la chimenea, hay que referirse al "número de matrícula" del producto bajo el código de barras presente en las etiquetas adjuntas a este manual.
Responsabilidad
Con la entrega de este manual PALAZZETTI no se responsabiliza, tanto civil como penalmente, de los accidentes debidos a incumplimiento parcial o total de las especificaciones que éste contiene.
PALAZZETTI tampoco se responsabiliza de las consecuencias de uso impropio del equipo o uso incorrecto por parte del usuario, de modificaciones y/o reparaciones no autorizadas, uso de repuestos no originales o no específicos para este modelo de Ecomonoblocco.
Mantenimiento extraordinario
Las operaciones de mantenimiento extraordinario deben ser ejecutadas por personal cualificado y facultado para obrar sobre el modelo de chimenea al que este manual se refiere.
Responsabilidad de las obras de instalación
responsabilidad de las obras ejecutadas para la instalación de la chimenea no se puede considerar a cargo de PALAZZETTI, ésta es y sigue siendo a cargo del instalador, quien debe hacerse cargo de la ejecución de las pruebas correspondientes al cañón de humo y a la toma de aire y la perfección de las soluciones de instalación propuestas.
Se deben cumplir todas las normas dispuestas por las leyes locales, nacionales y europeas vigentes en el país donde se la vaya a instalar.
Uso
iso del equipo está sometido, además que a las disposiciones indicadas en este manual, también al cumplimiento de todas las normas de seguridad dispuestas por las leyes específicas vigentes en el país donde éste está instalado.
1.7 PRINCIPALES NORMAS PARA LA PREVENCIÓN DE ACCIDENTES CON QUE SE CUMPLE Y SE DEBE CUMPLIR
A) Directiva 2014/35 UE: "material eléctrico destinado a utilizarse con determinados límites de tensión".
B) Directiva 2014/30 UE: “aproximación de las legislaciones de los estados miembros referidas a la compatibilidad electromagnética”.
C) Directiva 89/391/CEE: "aplicación de medidas para promover la mejora de la seguridad y la salud de los trabajadores en el trabajo".
D) Directiva 89/106/CEE: "relativa a la aproximación de las disposiciones legales, reglamentarias y administrativas de los estados miembros sobre los productos de la construcción".
E) Directiva 85/374/CEE: "relativa a la aproximación de las disposiciones legales, reglamentarias y administrativas de los estados miembros en materia de responsabilidad por daños debidos a productos defectuosos".
F) Directiva 2014/53 UE: "Sobre equipos radioeléctricos y equipos terminales de telecomunicación y reconocimiento mutuo de su conformidad".
1.8 GARANTÍA LEGAL
El usuario, para poder gozar de la garantía legal, según la Directiva 1999/44/CE debe cumplir con esmero las prescripciones indicadas en este manual, y en especial:
- actuar siempre dentro de los límites de empleo de la chimenea;
- realizar siempre el constante y esmerado mantenimiento;
- autorizar al uso de la chimenea a personas de probada capacidad, actitud y oportunamente formadas a tal fin.
El incumplimiento de las prescripciones detalladas en este manual supone la caducación inmediata de la garantía.
1.9 RESPONSABILIDAD DEL FABRICANTE
El Fabricante no se responsabiliza, civil ni penal, directa o indirectamente, por:
- instalación no conforme con las normativas vigentes en el país y las directivas de seguridad;
- incumplimiento de las instrucciones facilitadas en este manual;
- instalación por parte de personal incualificado y no formado;
- uso no conforme con las directivas de seguridad;
- modificaciones y reparaciones no autorizadas por el Fabricante realizadas en el equipo;
- uso de repuestos no originales o no específicos para ese modelo de chimenea;
- mantenimiento insuficiente;
- acontecimientos excepcionales.
1.10 CARACTERÍSTICAS DEL USUARIO
El usuario de la chimenea debe ser una persona adulta y responsable provista de los conocimientos técnicos necesarios para el mantenimiento corriente de los componentes de la chimenea.
Cuidar que los niños no se acerquen a la chimenea, mientras esté en marcha, con la intención de jugar con él.
1.11 ASISTENCIA TÉCNICA
PALAZZETTI es capaz de solucionar cualquier problema técnico sobre el uso y mantenimiento en el entero ciclo de vida del equipo.
La casa matriz está a su disposición para dirigirle al más próximo centro de asistencia autorizado.
1.12 REPUESTOS
Utilizar únicamente repuestos originales.
No esperar a que los componentes estén deteriorados antes de proceder a su sustitución.
Sustituir un componente deteriorado antes de su rotura favorece la prevención de los accidentes debidos precisamente a rotura repentina de los componentes, que podrían perjudicar a las personas y los objetos.
Realizar los controles periódicos de mantenimiento así como está indicado en el capítulo "ManTENIMIENTO y LIMPIEZA".
1.13 PLACA DE CARACTERÍSTICAS
La placa de matrícula está situada, por lo general, debajo del hogar en el lado derecho de la chimenea (accesible levantando la plano de fuego) e indica todas las características relativas al producto, incluidos los datos del fabricante, el número de matrícula y la marca CE.
El número de matrícula debe indicarse en cualquier tipo de solicitud relacionada con la chimenea.
1.14 ENTREGA DE LA CHIMENEA
La chimenea se entrega perfectamente embalada y fijada en una tarima de madera que permite su desplazamiento con carretillas elevadoras y/u otros medios.
Dentro de la chimenea se adjunta el material siguiente:
- manual de uso, instalación y mantenimiento;
- manual del producto;
• etiqueta con código de barras - kit ventilación campana
• bastidor panel de inspección; - guantes de protección.
2 PRECAUCIONES PARA LA SEGURIDAD
2.1 ADVERTENCIAS PARA EL INSTALADOR
- Comprobar que las predisposiciones para la colocación de la chimenea son conformes con los reglamentos locales, nacionales y europeos.
- Cumplir las prescripciones indicadas en este manual.
- Comprobar que las predisposiciones del cañón de humo y de la toma de aire son conformes con el tipo de instalación.
- No realizar conexiones eléctricas volanderas con cables provisionales o no aislados.
- Comprobar que la conexión con tierra de la instalación eléctrica es eficiente.
- Usar siempre los dispositivos de seguridad individual y los otros medios de protección dispuestos por las leyes.
2.2 ADVERTENCIAS PARA EL USUARIO
- Predisponer el lugar de instalación de la chimenea según los reglamentos locales, nacionales y europeos.
- La chimenea, tratándose de un equipo de calefacción, tiene las superficies exteriores muy calientes.
Por esta razón se recomienda tener el máximo cuidado durante el funcionamiento, en especial:
A) no tocar y no acercarse al vidrio de la puerta, podría producir quemaduras;
B) no tocar el conducto de evacuación de los humos;
C) no descargar la ceniza;
D) no realizar ninguna clase de limpieza;
E) cuidar que no se acerquen los niños.
- Cumplir las prescripciones indicadas en este manual.
- Cumplir las instrucciones y advertencias evidenciadas en las placas incorporadas a la chimenea.
- Las placas son dispositivos para la prevención de accidentes, por lo que se deben poder leer siempre. Si estuvieran dañadas o resultasen ilegibles, es obligatorio sustituirlas, pidiendo el repuesto original al fabricante;
- Utilizar sólo el combustible conforme a las indicaciones facilitadas en el capítulo correspondiente a las características del propio combustible.
- Ejecutar con esmero el programa de mantenimiento corriente y extraordinario.
- No utilizar la chimenea sin haber realizado antes la inspección diaria así como dispone el capítulo "Mantenimiento" de este mismo manual.
- No utilizar la estufa en caso de funcionamiento anormal, si se sospecha alguna rotura o si se oyen ruidos inusuales.
- No echar agua sobre la chimenea en funcionamiento o para apagar el fuego en el brasero.
- No apoyarse en la puerta abierta.
- No usar la chimenea como elemento de soporte o anclaje.
- No limpiar la chimenea hasta que se haya enfriado por completo la estructura y la ceniza.
- Realizar todas las operaciones con la máxima seguridad y tranquilidad.
- En caso de incendio de la chimenea, se debe intentar apagarla, cerrando todo el aire primario necesario para la combustión, y sofocando la llama a continuación. Llamar inmediatamente a los equipos de emergencia.
- Los tubos de seguridad y de llenado deben protegerse contra las heladas, siempre que este fenómeno pueda darse.
- No usar la chimenea come incinerador de residuos, y usar solo el combustible recomendado.
- En caso de funcionamiento anómalo de la chimenea debido a un tiro defectuoso del cañón de humos, efectuar su limpieza según el procedimiento descrito en el párrafo 9.4 dirigiéndose a personal experto.
La limpieza del cañón de humos debe realizarse, al menos, una vez al año.
Un tiro defectuoso del cañón de humos puede ser también el resultado de condiciones atmosféricas especialmente adversas (normalmente, de bajas presiones).
En este caso, es necesario calentar bien el cañón de humos. Para ello se debe efectuar correctamente el encendido, según lo descrito en el párrafo 8.2.
2.3 ADVERTENCIAS PARA EL MANTENEDOR
Cumplir las prescripciones indicadas en este manual.
- Usar siempre los dispositivos de seguridad individual y los otros medios de protección.
- Antes de dar principio a cualquier operación de mantenimiento comprobar que la chimenea, si se la hubiera utilizado, se haya enfriado.
! Incluso si uno solo de los dispositivos de seguridad no funcionara, la propia chimenea deberá considerarse fuera de servicio.
- Retirar la alimentación eléctrica antes de actuar sobre las partes eléctricas, electrónicas o conectores.
La chimenea se entrega con la estructura metálica montada, con el revestimiento aparte, en embalaje apto para largos recorridos. Se aconseja desembalar la chimenea sólo cuando haya llegado al lugar de destino. El equipo se entrega completo con todas las piezas previstas.
Tener cuidado con la tendencia a desequilibrarse del equipo.
Durante su elevación, evitar desgarros o movimientos repentinos.
Comprobar que la carretilla elevadora tenga una capacidad superior al peso del equipo a levantar. El conductor de los equipos de elevación es responsable del levantamiento de las cargas.
ener cuidado con que los niños no jueguen con los componentes del embalaje (por ej. películas y poliestireno). ¡Peligro de ahogamiento!

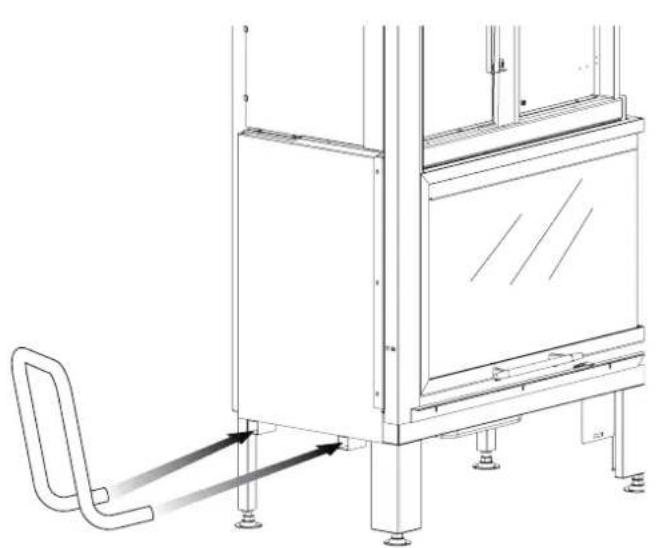

Los Ecomonoblocchi incorporan puntos de anclaje para el desplazamiento con equipos específicos (fig. 3.1).
4 TIPO DE COMBUSTIBLE
El Ecomonoblocco se debe alimentar preferentemente con leña de haya/abedul bien seca. Cada tipo de leña posee unas características diferentes que influyen también en el rendimiento de la combustión.
Se desaconseja el uso de coníferas (pino, abeto): contienen una elevada cantidad de resinas que atascan rápidamente el cañón de humo.
Está prohibido utilizar como combustible leña con barnizes, paneles de leña prensada, carbon, materias plásticas; en este caso, la garantía del aparato no será más válida.
IMPORTANTE: la combustión continuada y prolongada de esencias de madera con alto contenido en aceites aromáticos (p. éj. eucalipto, mirto) causará la corrosión de las partes en fundición del aparato.
El rendimiento nominal en kW declarado de la chimenea se consigue quemando la correcta cantidad de leña, cuidando que no se sobrecargue la cámara de combustión.
El largo ideal de la leña es de unos 35 cm y debe acomodarse en posición horizontal y no vertical.
La humedad máxima debe ser del 25%.
La norma de referencia para el combustible es la UNI/EN 14961-1 "troncos de leña de origen forestal".
5 PREPARACIÓN DEL LUGAR DE INSTALACIÓN
5.1 PRECAUCIONES PARA LA SEGURIDAD
La responsabilidad de las obras realizadas en el espacio de ubicación del equipo es, y sigue siendo, a cargo del usuario; este último también tendrá que hacerse cargo de la ejecución de las pruebas relativas a las soluciones de instalación propuestas.
El usuario debe cumplir con todos los reglamentos de seguridad locales, nacionales y europeos.
El equipo tendrá que instalarse sobre pavimentos de capacidad de carga adecuada.
En caso de que el pavimento no tenga una capacidad de carga suficiente, es aconsejable utilizar una plancha de distribución de la carga de tamaño adecuado.
Las operaciones de montaje y desmontaje de la chimenea están reservadas únicamente a los técnicos especialistas.
Se recomienda verificar que estén capacitados y de sus capacidades reales.
El instalador, antes de empezar las fases de montaje o desmontaje del equipo, debe cumplir las precauciones de seguridad dispuestas por las leyes y en especial:
A) no obrar en condiciones difíciles;
B) actuar en perfectas condiciones psicofísicas y comprobar que los dispositivos para la prevención de accidentes individuales y personales son íntegros y funcionan debidamente;
C) llevar los guantes para la prevención de accidentes;
D) llevar el calzado para la prevención de accidentes;
E) comprobar que la zona donde se van a realizar las operaciones de montaje y desmontaje no tiene obstáculos.
5.2 COLOCACIÓN EN SECO
- Se aconseja montar previamente la chimenea en seco para darse cuenta del espacio ocupado por los varios componentes y de los orificios para las tomas de aire. El plano de fuego debe estar al mismo nivel que el plano del revestimiento.
- Es necesario hacer coincidir la parte frontal delantera del equipo con el borde interior del plano de mármol dejando una hendidura de 5 mm para permitir la libre dilatación del Ecomonoblocco.
Para modelos con altura de plano de fuego inferior a los 300 mm:
- quitar el conducto del aire de combustion (A) en su caso
- colocar la placa de isolacion (B) sobre el piso debajo del hogar (Fig. 5.1)
Los revestimientos Palazzetti están realizados cumpliendo los requisitos técnicos y de seguridad dispuestos por las normas vigentes.
5.2.1 Advertencias de seguridad

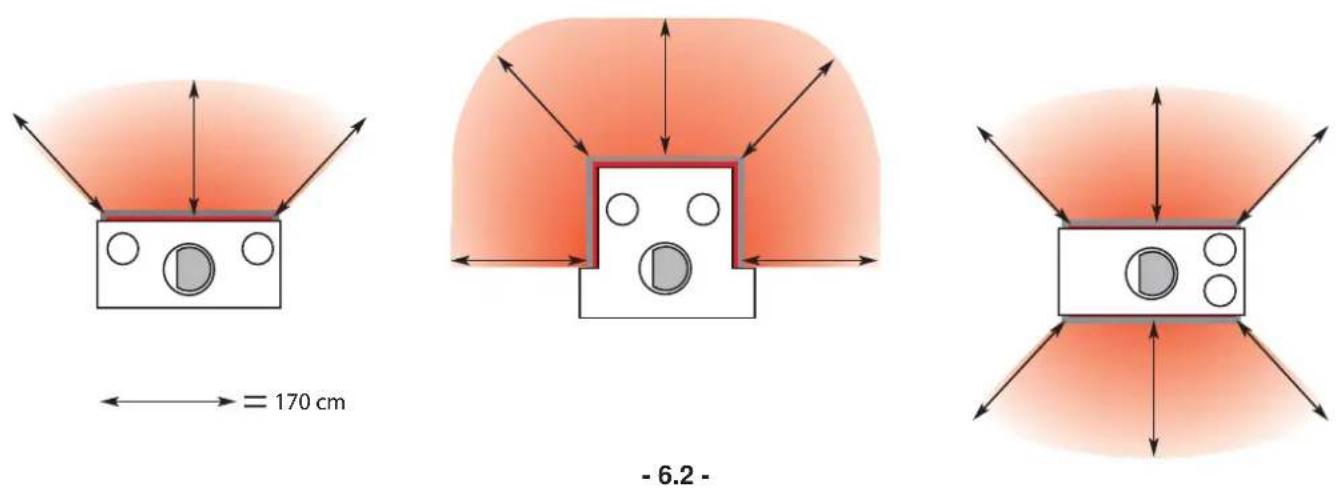

El revestimiento de la chimenea, con independencia del material empleado, debe ser auto portante respecto al monoblocco y no debe estar en contacto con éste.
La viga de madera eventual, o cualquier terminación en material combustible, debe aislarse oportunamente (o situarse fuera de la zona de irradiación del hogar) y mantener respecto al monoblocco una distancia de 2 cm (fig. 6.1) para garantizar el libre caudal de aire a fin de evitar recalentamientos.
Las cubiertas eventuales en material combustible situadas encima del generador se deben proteger con diafragmas en material aislante incombustible.
En el caso de suelos de material combustible, es necesario colocado entre el suelo y el Monobloc un fondo a prueba de fuego (ya incluido en algunos modelos).
En fig. 6.1 está representado de forma ejemplificativa un esquema de montaje.
- Para la correcta instalación el conducto para la evacuación de los humos entre la chimenea y el cañón de humo debe ser estanco lo que se consigue sellando todos los puntos de unión.
- Si se instala la chimenea en un cañón de humo anteriormente utilizado para otras chimeneas es necesario realizar una limpieza esmerada para evitar funcionamiento anormales y prevenir el incendio eventual de los productos incombustos que se van depositando sobre las paredes interiores de éste.
- En todos los Ecomonoblocchi, a los costados exteriores del hogar y de la campana, se deben aplicar unos paneles de lana de roca de 4 cm de espesor y densidad de 40 kg/m³ con soporte en lámina de aluminio, para aislar térmicamente la chimenea.
- Las normas UNI disponen la instalación de una rejilla de recuperación del calor lo más posible cerca del techo (circa 20 cm).
- Una instalación incorrecta puede comprometer la seguridad del equipo.
- El revestimiento debe realizarse con material ignífugo.
- Cuando haya estructuras o materiales inflamables, en la parte posterior del hogar, la distancia mínima con respecto a los materiales combustibles debe ser de 80 cm.
- Todos los materiales combustibles que se encuentran en la zona de irradiación del calor del vidrio de la puerta deben colocarse a una distancia de al menos 170 cm del mismo. (fig. 6.2).
B) Toma de aire exterior (bajo el plano de fuego)
C) Rejilla de recuperación calor
D) Contracampana y estructura portante ignífuga
E) Revestimiento en fibra cerámica o en lana de roca provisto de lámina de aluminio exterior
F) Panel de inspección
G) Proteger las piezas de madera con material ignífugo
H) Distancia mín. 5 Mm entre el revestimiento y la termochimenea
6.2 CONEXIÓN CON TIERRA
El Ecomonoblocco está provisto de tornillo para la conexión equipotencial, apto para alojar un cable cuya sección es de 2,5 mm2 a 6 mm2, que se tiene que utilizar para conseguir la equipotencialidad de la masa conforme a las normas vigentes. Esta conexión está situada en la parte trasera del EMBL y está marcada con el símbolo.
También el cañón de humo debe estar provisto de una puesta a tierra conforme a las normas vigentes.
6.3 REGULACIÓN DE LA ALTURA
Para regular la altura final del Ecomonoblocco (altura del plano de fuego del revestimiento) es suficiente actuar sobre los tornillos de regulación dispuestos en las patas. Ajustar los tornillos (Fig. 6.3a: A-tornillo de regulación, B-altura plano de fuego), hasta colocar el perfil cubre mármol en el Ecomonoblocco a la altura prevista respecto al revestimiento, cuidando que la base del hogar esté nivelada. En caso de revestimientos con plano de fuego H 30 cm, quitar los tornillos de regulación. SI estuviera incorporada, la palanca de regulación del aire comburente tendrá que estar unos 0,5 cm sobre el plano del revestimiento, para poderla manejar fácilmente (Fig. 6.3b).
6.4 SISTEMA DE EVACUACIÓN DE HUMOS
El Ecomonoblocco debe conectarse a un sistema de evacuación de humos idóneo para asegurar una adecuada dispersión en la atmósfera de los productos de combustión, de conformidad con las normas EN 1856-1-2, EN 1857, EN 1443, EN 13384-1-3, EN 12391-1, UNI 10683 tanto en lo referente a las dimensiones que por los materiales utilizados en su fabricación.
- La dimensión del CANÓN deberá ser conforme a las indicaciones de la ficha Técnica (tiro medio 12 Pa con puerta cerrada). Los componentes de los sistemas para la evacuación de los productos de combustión deben declararse idóneos a las condiciones específicas de funcionamiento e incorporar el marcado CE (mediante la declaración o certificado de conformidad o aprobación técnica europea del producto).
- La sección del cañón de humo deberá mantenerse constante por toda su altura.
- Se recomienda una altura mínima de 3,5÷4 m (Fig. 6.4).
- Es oportuno disponer, bajo la embocadura del canal de humo, una cámara de recolección para materiales sólidos y condensados.
Los cañones de humos en MALAS CONDICIONES, construidos con material no idóneo (fibrocemento, etc., con superficie interior áspera o porosa) no responden a la ley y perjudican el funcionamiento correcto del Ecomonoblocco.
- El TIRO PERFECTO se debe sobre todo a un cañón libre de obstáculos, tales como estrangulaciones, tramos horizontales o aristas; los eventuales desplazamientos del eje deben tener un recorrido inclinado formando un ángulo de 45° como máximo con respecto a la vertical, mejor aún si es de tan sólo 30°. Dichos desplazamientos
se deben realizar preferentemente cerca de la chimenea (Fig. 6.5).
- El EMPALME DE HUMOS entre la chimenea y el cañón deberá tener la misma sección que la salida de humos del Monoblocco. El empalme de humos debe ser estanco y se prohíbe utilizar tubos metálicos flexibles. Los cambios de dirección respecto a la salida de humos del aparato deben realizarse mediante codos con ángulo no superior a los 45° respecto a la vertical.
- La CHIMENEA debe ser del tipo ANTIVIENTO con sección interna equivalente a la del cañón de humo y sección de paso del humo a la salida al menos DOBLE respecto a la interior del cañón de humo.
- Para evitar inconvenientes en el tiro, cada chimenea debe tener su propio cañón independiente. Si hubiera más chimeneas en el tejado, es oportuno que las demás se hallen a 2 metros de distancia como mínimo y que la chimenea del Monoblocco sea por lo menos 40 cm MÁS ALTA que las otras (Fig. 6.4). Si las chimeneas están muy cerca, se deben disponer unos separadores.
- En las figuras 6.6 (TEJADO PLANO; B vo técnico) y 6.7(TEJADO INCLINADO; B más allá de la cumbrera) están indicados los datos de la tabla correspondiente a las distancias y la colocación de las chimeneas..
- Si el cañón de humo que se quiere utilizar para la instalación anteriormente hubiera sido utilizado para otras estufas o chimeneas, es necesario limpiarlo con esmero para evitar su mal funcionamiento y el peligro de incendio de las partículas no quemadas que se hubieran depositado en las paredes interiores del cañón.
- En condiciones de funcionamiento corriente, la limpieza del cañón de humo se debe realizar al menos una vez al año.
| Inclinación del techo | Distancia Cresta - Chimenea | altura mínima de la chimenea(Desde la salida) |
| A[m] H[m] | ||
| 15° | < 1,85 0,5 sobre la cresta; | |
| > 1,85 1 desde el techo | ||
| 30° | < 1,5 0,5 sobre la cresta | |
| > 1,5 1,3 dal tetto | ||
| 45° | < 1,3 0,5 sobre la cresta | |
| > 1,3 | 2 desde el techo | |
| 60° | < 1,2 0,5 sobre la cresta | |
| > 1,2 2,6 desde el techo | ||
6.5 CONEXIÓN AL CAÑÓN DE HUMO
El dimensionamiento del cañón de humo debe realizarse conforme a la UNI EN 13384-1.
Se aconseja ejecutar el empalme para la evacuación de los humos, entre la chimenea y el cañón de humo, por medio de codos y tubos metálicos de espesor adecuado, cuidando que no se exceda la inclinación de 45° (ver Fig. 6.8: A-codo, B-aislamiento fibra cerámica / lana de roca, C-tramo), si el cañón de humo no estuviera perpendicular a la chimenea.
Realizado el empalme, es oportuno aislar los tubos metálicos para la evacuación de los humos con lana de roca, en la eventualidad cubriéndola con una lámina de aluminio exterior.
- No utilizar lana de vidrio o aislante con soporte de papel: podrían incendiarse.
- Todos los componentes del conjunto del cañón de humo deben declararse idóneos a las condiciones específicas de funcionamiento y estar marcados CE.
6.6 CONEXIÓN A LA TOMA DE AIRE
Es necesario realizar una toma de aire exterior para garantizar la entrada de aire comburente en la chimenea (C).
Las dimensiones del orificio deben ajustarse a los valores indicados en el cuadro de datos técnicos del "Manual del Producto".
En función de las normativas locales vigentes, la toma de aire puede ser libre en ambiente o canalizada hasta el hogar.
- Está prohibido tomar aire comburente de garajes, almacenes de material combustible o donde se desarrollen actividades con riesgo de incendio.
- La toma de aire comburente debe estar protegida con una rejilla antiinsectos y debe colocarse de manera que no pueda quedar obstruida por accidente, y estar hecha de manera que la superficie útil de paso garantice la aportación justa de oxígeno al hogar.
Si en el cuarto hubiese otros equipos de calefacción, las tomas de aire comburente se deben aumentar, para garantizar el volumen de aire necesario para el funcionamiento correcto de todos los dispositivos.
Para cuartos de más de 25 m ^2 se aconseja incorporar también una rejilla de circulación del aire ambiente (A) al lado del revestimiento o utilizar la leñera eventual (G) (Fig. 6.9a).
6.6.1 Conducto de aire comburente
Algunos modelos de Ecomonoblocco pueden montar (de serie o como opcional) una brida para el aire comburente situada en el alojamiento inferior, (P, Fig. 6.9b) que puede conectarse con la toma de aire exterior (C) por medio de una tubería adecuada. Para las conexiones superiores a 1 m de recorrido, es necesario un diámetro mayor del conducto para la toma de aire comburente.
En los Ecomonoblocchi con pies bajos esta solución es posible solamente instalando el kit de extensiones.
6.7 CONEXIÓN DE LA ALIMENTACIÓN DE AIRE CALIENTE
6.7.1 Conexión a contracampana para la calefacción en un solo cuarto
Aplicar los tubos flexibles (∅ 140 mm) para la distribución de aire caliente a las boquillas de salida, sobre la campana, fijándolos con las abrazaderas correspondientes. Insonorizar los tubos revistiéndolos con material aislante (capa de lana de roca) (Fig. 6.10: A-abrazaderas, B-tubo de distribución, C-aislamiento, D-boquillas).
6.7.2 Conexión a conductos canalizados para la calefacción en más cuartos
Para la calefacción de más cuartos es posible realizar unos conductos metálicos para la distribución del aire según el esquema siguiente:
- =tubo flexible de aluminio - largo máx. 3-4 m por cada conducto
- =tubo liso metálico o canalización - largo hasta 12 m para conducto único (Fig. 6.11B); 6+6 m para doble conducto (Fig. 6.11A).
Instalar una boquilla en el cuarto donde está la chimenea, el segundo conducto podrá utilizarse para llevar el aire caliente a los otros cuartos de la vivienda. En alternativa conectar la alimentación de aire caliente con un tubo flexible hasta la boca de los oportunos canales de distribución.
Los conductos para la distribución del aire deben tener la sección interior de 25x20 cm, estar construidos en chapa galvanizada lisa y aislados con una capa de lana de vidrio para evitar el ruido y la dispersión de calor.
Cuando se utilice la chimenea para calentar 2 o más cuartos adyacentes, es indispensable favorecer la circulación del aire ambiente para uniformar la temperatura en los varios cuartos, luego disponer las rejillas de paso en las puertas o dejar entreabiertas estas últimas.

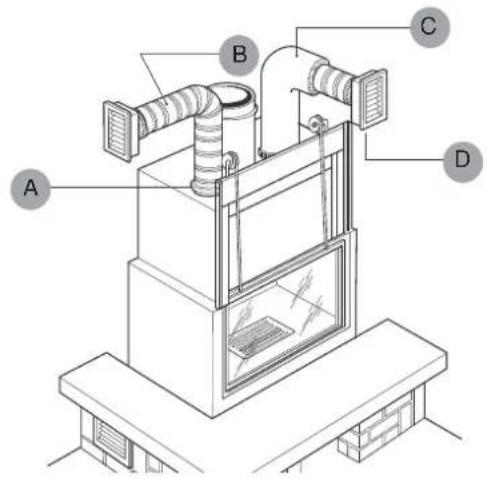

ESQUEMA DE CANALIZACIÓN DEL AIRE (Fig. 6.12)
BM = Boquilla de alimentación en el techo provista de compuerta de ajuste
GT= Rejilla de paso en la parte inferior de la puerta
A+B = REJILLAS para la toma de aire ambiente con orificios de 14 cm, conectadas con tubo de aluminio flexible a la caja del ventilador, con o sin rejilla fija, sin compuerta
C = Apertura de toma de aire exterior situada debajo del brasero para la combustión, con rejilla de aletas fijas, malla anti-insectos, compuerta de ajuste aire.
D = Distribución del aire caliente con canalización en acero galvanizado ubicada en el techo, sección interior neta de 25x20 cm, con desarrollo de 12 m aproximadamente, revestimiento con aislante exterior en lana de vidrio de 3 cm de espesor, protección eventual en cartón yeso.
6.8 CONTRACAMPANA Y PANEL DE INSPECCIÓN
Para la realización de la contracampana se aconseja el uto de cartón yeso, por poderse trabajar fácilmente y sobre todo para no cargar en exceso con rasillas la estructura del Monoblocco, el arquitrabe de mármol y la viga de maderaque NO deben utilizarse como estructura portante.
Antes de construir la contracampana se deberá instalar la centralita de mandos del ventilador, si estuviera previsto.
En el lado exterior de la contracampana se debe fijar el panel de inspección (ver párrafo 6.13).
- Durante la realización de la campana es indispensable proteger el bastidor de deslizamiento de la puerta con nylon fijado con cinta adhesiva (Fig. 6.14). Esto para impedir que polvo, mortero u otros cuerpos ajenos se metan entre los bujes y los rieles bloqueando el deslizamiento de la propia puerta. Se retirará la protección una vez finalizado el trabajo a través de la rejilla de inspección.
- Antes de realizar el montaje definitivo es oportuno efectuar el ensayo de los humos, o sea probar el funcionamiento de la chimenea tanto con puerta abierta como con puerta cerrada.

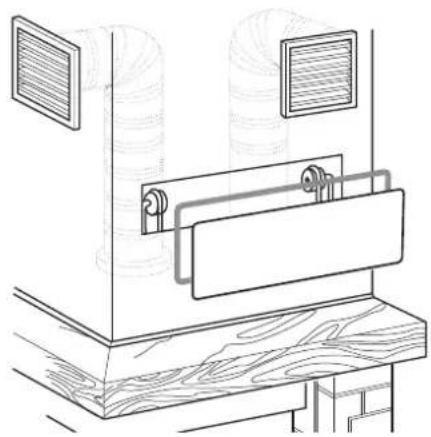

6.8.1 Montaje del panel de inspección y regulación VDF
El panel se debe incorporar a la contracampana utilizando el contramarco suministrado. El panel es necesario para las inspecciones eventuales en el interior de la contracampana.
Para la instalación hay que cumplir las instrucciones siguientes:
A) En la contracampana de cartón yeso realizar un orificio de unos 37x13,8 cm centrado respecto al eje del perno de la válvula de humos. Después incorporar el contramarco y fijarlo con los dos soportes (vertical u horizontalmente) apretando los tornillos "de cabeza cruciforme" así como está indicado en la figura 5.15. Para las contracampanas de obra, sellar con cemento el contramarco respetando el centrado respecto al eje del perno de la VDF.
B) Colocar el panel de modo que se adhiera al contramarco, luego ejercer presión hasta que encaje en el mismo contramarco.
C) Además colocar la rejilla de recuperación de calor dim. 31x8 (suministrada) en la parte de arriba de la contracampana (vedi Fig 6.15).
Scintilla® es un dispositivo que permite el encendido automático de las chimeneas de la serie Ecomonoblocco. El encendido puede tener lugar por medio de un interruptor, ya esté gestionado o no por un temporizador, o bien por GSM, gracias a un actuador opcional.
7.2 RONG ^®
O2Ring es el revolucionario sistema de eliminación de las emisiones perjudiciales producidas por el humo de combustión.
La aplicación del kit O2Ring antes del racor a la chimenea, permite reducir las emisiones perjudiciales hasta el 80%.
7.3 CONDUCTO DE AIRE COMBURENTE
Este elemento, instalado bajo el Ecomonoblocco permite transportar el aire comburente desde el exterior a través de un conducto adecuado, directamente en el interior de la cámara de combustión. De esta manera se evita que el aire frío exterior aspirado pueda difundirse en el ambiente.
7.4 VENTILADOR CON CENTRALITA EXTERIOR
El kit se compone de la centralita, de un ventilador eléctrico y de una sonda. La centralita se encarga del encendido y apagado manual o automático del ventilador y de la conmutación manual, automática o proporcional de la velocidad de rotación del motor.
En las versiones de Ecomonoblocco con plano de fuego bajo, el kit de ventilación incluye los pies de prolongación para permitir la instalación del ventilador.
En la versión 16: 9 3D, antes de montar el kit de ventilador asegúrese de estirar los pies de apoyo del Monobloc al menos 5 cm de la talla mínima.
7.4.1 CONEXIÓNES DEL ELECTROVENTILADOR (opcional)
Además de la toma de aire comburente C→ es necesario realizar las tomas de aire para el ventilador.
A→Toma de aire ambiente al ventilador del circuito de calefacción, situada al lado del revestimiento (∅ 14 cm) con rejilla ☐ 15x25.
B→oma de aire ambiente de una habitación contigua (excepto cocina, baño y dormitorio), con dimensiones ∅14 cm □ 15x25 (foto 7.1).
Conectar el ventilador (V) a los tubos de entrada del aire debajo del hogar.
Para los Ecomonoblocchi con pies bajos esta solución es posible solamente instalando el kit de extensiones y ventilador.
Además no hay que dejar desconectado el ventilador de los tubos de aspiración debajo del plano de fuego: podría aspirar humo desde el hogar e inyectarlo en el circuito de calefacción.
Para más detalles, consultar las indicaciones incluidas en las instrucciones contenidas en el kit de ventilación.
Si la instalación se realiza como en la figura 5.8b asegurarse de mantener una distancia mínima de al menos 50 cm entre la toma de aire comburente y la recuperación de aire del ventilador.

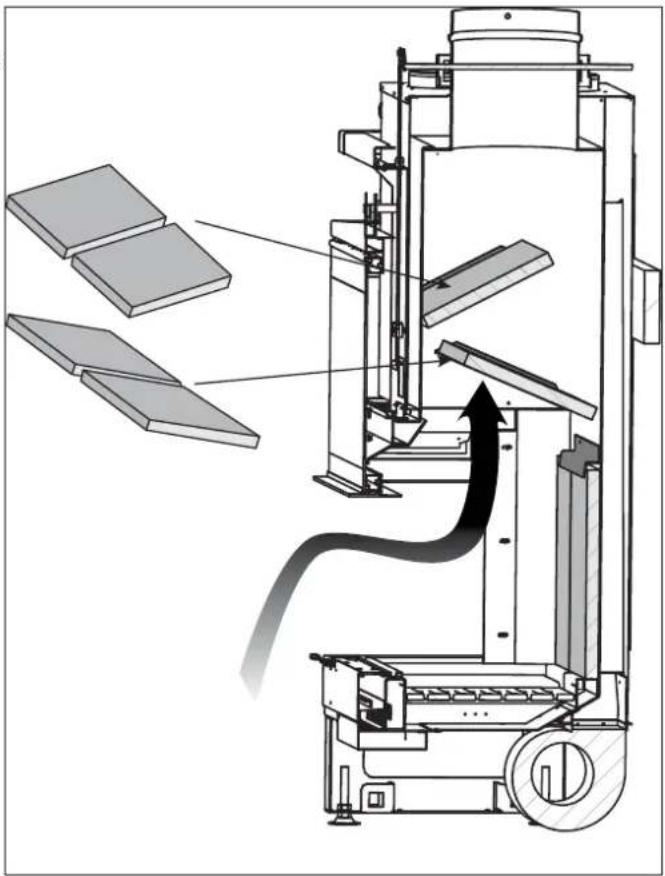

- Introducir al interior del ECOMONOBLOCCO MAGNOFIX las placas de refractário con los agujeros de doble combustión y sus extensiones (según el modelo) (Fig. 8.1), colocandolas en su guía (C, Fig. 8.3.1 Part. A), dejandolas apoyarse sobre la pared de fondo del hogar y sujetarlas con la fixación superior (S, Fig. 8.3.1 Part. A).
- Introducir al interior del ECOMONOBLOCCO MAGNOFIX las placas de refractário derecha ú izquierda (según el modelo) (Fig. 8.2), colocandolas en su guía (C, Fig. 8.3.1 Part. B), dejandolas apoyarse sobre la pared correspondiente del hogar y sujetarlas con la fixación superior (S, Fig. 8.3.1 Part. B).

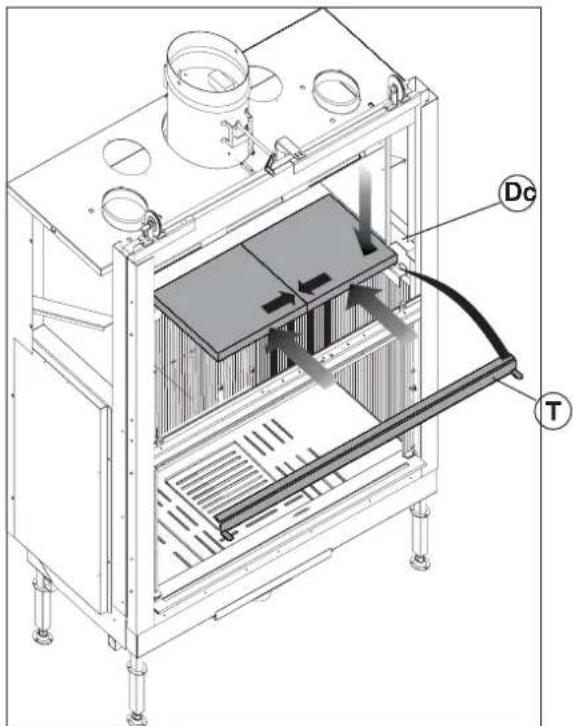

- Introducir el soporte (T) de los deflectores centrales y colocarla hacia la parnte frontal del ECOMONOBLOCCO MAGNOFIX, colocar los deflectores centrales (Dc), dejandolos apoyarse sobre las placas posteriores y laterales de refractário y colocar el soporte en los agujeros previstos. Juntar los deflectores para crear una pieza única, dejando la misma distancia a la derecha y a la izquierda (Fig. 8.3.2).
colocar las placas superiores de refractário (Rs) (28,5x33 cm) en los espacios correspondientes (S, Fig. 8.4);
Mod. Venticinque Noni: introducir el soporte (T) de los deflectores centrales y colocarla hacia la parrte frontal del ECOMONOBLOCCO MAGNOFIX, colocar los deflectores centrales (Dc) (28,5x38 cm), dejandolos apoyarse sobre las placas posteriores y laterales de refractário y colocar el soporte en los agujeros previstos. Juntar los deflectores para crear una pieza única, dejando la misma distancia a la derecha y a la izquierda (Fig. 8.5).
fig. 8.6: montaje placa superiore - mod. Venticinque Noni doble cara.
- montar el deflector refractario superior (Rs) haciéndolo pasar a través de la campana y alojándolo después en los asientos previstos (S), Fig. 8.7;
- montar el deflector refractario central (Rc) haciéndolo pasar a través de la campana y alojándolo después en los asientos previstos (S), Fig. 8.8;
- montar los dos deflectores refractarios inferiores (Ri) haciéndolos pasar a través de la campana y alojándolos después en los asientos previstos (S), Fig. 8.9.
- Quitar los componentes de hierro fundido(G) del plano del hogar (fig. 8.10).
- Colocar el refractario posterior en el hueco (C) y fijarlo con el estribo previsto (S) (figs. 8.11, 8.9).
- Montar los refractarios laterales a la derecha e izquierda del hogar, colocándolos con un movimiento giratorio en el asiento previsto (S) y alojándolos en el entrante del hierro fundido (C) (fig. 8.12).
- Volver a colocar los componentes de hierro fundido (G) en el plano del hogar (fig. 8.12).
- Coloque los deflectores superiores desde arriba hasta abajo apoyandolos a los estribos(Fig. 8.13).
- Coloque el refractario en la pared posterior en la ranura (C) y bloquearlo con el soporte especial (S) (Fig. 8.14).
- Coloque los dos planos de cemento refractario en los dos lados de la base y la rejilla en hierro fundido en el centro (fig. 8.15).
- Coloque el panel ignífugo suministrado debajo del Monobloc para proteger el piso.
9.1 DESCRIPCIÓN DEL PRODUCTO
es de comenzar, examinar la descripción de su Ecomonoblocco en el "Manual del Producto" adjunto, que contiene posibles "características específicas del modelo".
9.2 PRIMER ENCENDIDO
recomienda hacer todas las operaciones manuales utilizando el guante proporcionados.
ENCENDER EL FUEGO UNICAMENTE EN EL INTERIOR DEL PORTALEÑA ENTREGADO DE SERIE.
I primer encendido del producto (ya sea después de la instalación o el inicio de temporada) debe hacerse con cargas reducidas (\~ 2 kg / h), mientras que el producto está en funcionamiento durante al menos 4 horas a baja potencia. Proceda con estos ritmos de carga durante al menos los próximos tres días, antes de que puedan utilizar el producto hasta su máxima capacidad. Esto permitirá la evaporación de cualquier humedad presente en la cámara de combustión.
n el primer encendido de la estufa, se pueden generar desagradables olores o humos debidos a la evaporación o el desecado de algunos materiales utilizados. Este fenómeno desaparecerá gradualmente.
En los primeros encendidos se aconseja mantener los locales bien aireados.
- Encender el fuego disponiendo en el hogar algunas bolas de papel y ponerles encima una pequeña cantidad de ramas o algún pedazo de madera fina y bien seca, de modo que desarrolle lo más posible la llama.
- Abrir al máximo el registro del aire comburente (Fig. 9.1: - CERRADO; + ABIERTO).
Prender fuego al papel y, a medida que el fuego procede, ir añadiendo leña hasta más o menos la mitad de la cantidad aconsejada (ver tabla para la carga de leña). En cuanto las llamas se hayan amortiguado y hayan formado una buena capa de brasa, cargar el hogar con una cantidad normal de leña.
Para encender el fuego no utilizar nunca alcohol, gasolina, queroseno u otros combustibles líquidos. Mantener éstos mismos lejos del fuego. No utilizar encendedores derivados del petróleo o de origen químico: pueden dañar grandemente las paredes del hogar.
Utilizar únicamente encendedores de tipo ecológico.
Cuando el aparato está en función, eventuales materiales inflamables deben estar colocados por lo menos a una distancia de 170 cm de la superficie de irradiación (paredes en vidrio del hogar).
No tocar las piezas barnizadas durante los primeros encendidos para que no se dañe el barniz.
9.3 CONTROL DE LA COMBUSTIÓN
La COMBUSTIÓN PRIMARIA se realiza con la entrada de aire en el brasero, a través de las rendijas, la cual se ajusta por medio del regulador situado en la parte inferior derecha del hogar (Fig. 9.1):
- Desplazando el pomo hacia el símbolo + se consigue una combustión más rápida;
- Desplazando el pomo hacia el símbolo -, la combustión será más lenta.
MAI primer encendido del día o si se utiliza leña húmeda, se aconseja abrir por completo el aire primario del brasero. Una vez encendido el fuego se aconseja ajustar el aire según las exigencias de calefacción o lo que se desea que dure la carga de leña.
La COMBUSTIÓN SECUNDARIA, presente en muchos Ecomonoblocchi, se consigue introduciendo en el hogar aire precalentado por los orificios situados en la parte de arriba de la pared de fondo. Entrando en el hogar, el O₂ (oxígeno) contenido en el aire incendia los gases incombustos y en especial el CO (monóxido carbónico) que se ha formado durante la combustión primaria, transformándolo en CO₂ (gas carbónico). Su efecto se ve perfectamente con la formación de un tapete de llamas en coincidencia con los orificios de entrada del aire secundario.
La combustión secundaria, cuando está prevista, está predefinida y se activa por sí sola con el hogar en funcionamiento y caliente.
La chimenea no es adecuada para ser utilizada con fuego continuo.
Controlar en el "Manual del producto" adjunto, las posibles "características específicas del modelo".
La apertura se consigue agarrando la manilla y empujándola hacia arriba.
Durante el funcionamiento de la chimenea la puerta se debe dejar completamente bajada.
Las operaciones de carga del combustible deben realizarse con la puerta completamente levantada, las posiciones intermedias pueden provocar la salida del humo.
En el caso en que la puerta no esté completamente cerrada durante el funcionamiento, puede producirse el efecto forja con combustión violenta y consiguiente mayor consumo de leña.
En caso de funcionamiento anormal de la puerta, comprobar los mecanismos de elevación a los que se accede desde el panel de inspección.
El sistema de deslizamiento y elevación de la puerta se debe a unos bujes que garantizan el mínimo rozamiento y la máxima falta de ruido. Controlarlos todos los años para mantener el sistema eficiente.
Cuando el fuego está encendido la puerta alcanza temperaturas elevadas.
La puerta tiene una hoja que se abre para la limpieza del vidrio.
Durante la carga de leña en el hogar, es preciso abrir la puerta en dos fases:
- primero lenta y parcialmente (3-4 cm), para que los humos del hogar sean aspirados por el cañón de humo
- luego totalmente evitando de esta manera la emisión de humo en el cuarto.
Controlar en el "Manual del producto" adjunto, las posibles "características específicas del modelo".
9.5 VÁLVULA DE HUMOS (VDF ^® )
Todos los Ecomonoblocchi Palazzetti están equipados con el nuevo mando para la regulación de la cantidad de los humos de combustión de salida.
Esta regulación permite ajustar la combustión adecuando el tiro en función de las condiciones de la instalación o atmosféricas.
Además este mando permite la apertura automática de la válvula de humos cuando se levante la puerta del hogar, evitando la emisión de humo en el cuarto.
Por lo general la regulación es fija y se realiza en el momento de la instalación de la chimenea.
No regular la válvula en continuación. No es el control de la combustión.
9.5.1 Funcionamiento
El dispositivo de regulación permite variar gradualmente la posición de la válvula de humos, desde "toda cerrada" hasta "toda abierta", gracias al novedoso selector micrométrico.
Para modificar la apertura de la válvula de humos, girar la ruedecita moleteada a la izquierda (cierre) o a la derecha (apertura). Se podrá visualizar el estado de apertura en la escala graduada situada a la izquierda del mando (fig. 9.3).
Cualquiera que sea la regulación seleccionada, cuando se levante la puerta del hogar, el mecanismo presente dispondrá automáticamente la válvula de humos en la posición "toda abierta", evitando de esta manera la emisión de humo en el cuarto. Cuando se cierre la puerta, la válvula volverá, siempre automáticamente, a la posición programada con anterioridad.
Controlar en el "Manual del producto" adjunto, las posibles "características específicas del modelo".
A) Comprobar que todas las piezas de la chimenea están frías.
B) Comprobar que la ceniza está totalmente apagada.
C) Utilizar los dispositivos de protección individual dispuestos por la directiva 89/391/CEE.
D) Actuar siempre con los equipos adecuados para las operaciones de mantenimiento.
10.2 LIMPIEZA DEL VIDRIO
Para limpiar la superficie interna del vidrio es necesario abrir la puerta así como está representado en el dibujo (Fig. 10.1):
- Limpiar el vidrio con un paño o una bola de papel de diario humedecidos, pasándolos por la ceniza y frotando las partes sucias hasta conseguir su limpieza total.
- Limpiar el aparato solo cuando está apagado y frío
• No apoyarse sobre la puerta - El vidrio cerámico resiste muy bien las altas temperaturas, sin embargo es frágil, por tanto NO DARLE GOLPES.
Controlar en el "Manual del producto" adjunto, las posibles "características específicas del modelo".
El cajón de la ceniza interior (si está incluido) es capaz y de fácil extracción.

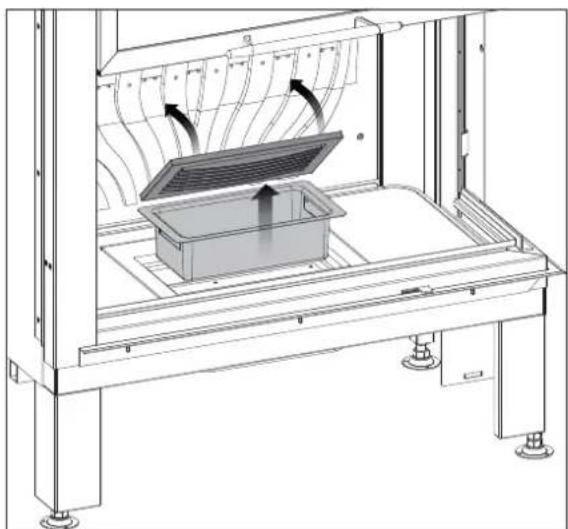

Se aconseja vaciarlo a menudo para favorecer la inyección de aire comburente en el hogar. Para vaciar el cajón de la ceniza, retirar la rejilla colocada en el centro de la base del hogar y extraer el cajón (Fig. 10.2).
Antes de efectuar dicha operación, es necesario cerciorarse de que la chimenea se haya enfriado completamente, y tener cuidado por la posible presencia de brasas todavía encendidas en el cajón de la ceniza.
Atención: entre las cenizas podría ocultarse alguna brasa aún caliente, inclusive después de varias horas.
Al menos una vez al año retirar el deflector de humos y efectuar una limpieza esmerada con cepillos o herramientas específicas en el interior del conducto de salida, mariposa VDF y tubos del cambiador de calor.
Controlar en el "Manual del producto" adjunto, las posibles "características específicas del modelo".
10.4 LIMPIEZA DEL CAÑÓN DE HUMO
La limpieza del cañón de humo, para el tiro óptimo, se debe hacer antes de la temporada en que se va a encender la chimenea y cada vez que se note que en el interior del conducto se ha formado una capa de hollín y catramina, sustancia fácilmente inflamable.

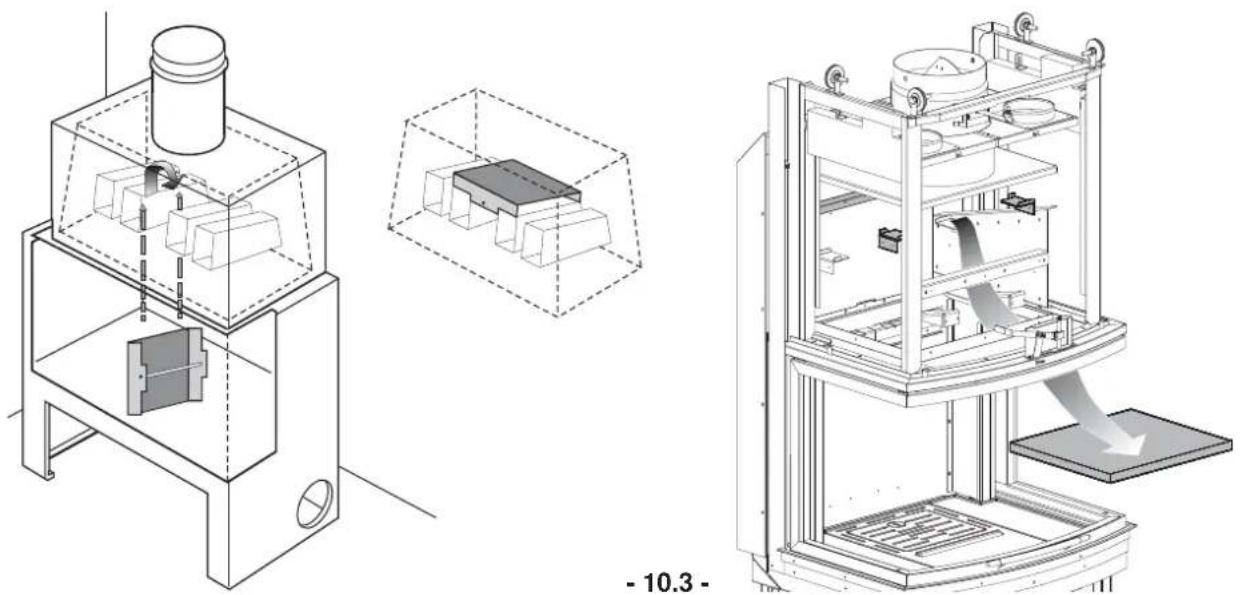

La limpieza se debe realizar quitando el deflector de humos de metal (Fig 10.3) en los hogares de fundición o los paneles superiores en los hogares de Magnofix.
Las incrustaciones, cuando alcancen un grosor de 5-6 mm, frente a unas elevadas temperaturas de los humos y de chispas pueden incendiarse, con unas consecuencias fácilmente imaginables tanto para el cañón de humo como para la vivienda.
Por tanto se aconseja realizar la limpieza al menos una vez al año dirigiéndose a personal cualificado.
Controlar en el "Manual del producto" adjunto, las posibles "características específicas del modelo".
11 INFORMACIONES PARA EL DESGUACE Y LA ELIMINACIÓN
El desguace y la eliminación del equipo corren a cargo y están bajo la responsabilidad exclusiva del propietario. El desguace y la eliminación se pueden confiar también a terceros, con tal que se utilicen siempre empresas autorizadas para la recuperación y eliminación de los materiales en objeto.
Cumplir siempre y en cualquier caso con las normativas en vigor en el país donde se actúa para la eliminación de los materiales y en la eventualidad para la declaración de eliminación.
Todas las operaciones de desmontaje para el desguace se deben ejecutar con el equipo parado.
- eliminar la estructura del equipo dirigiéndose a empresas autorizadas.
El abandono del equipo en áreas accesibles constituye un gran peligro para las personas y los animales.
La responsabilidad por los daños eventuales a personas y animales recae siempre sobre el propietario.
Al acto del desguace la marca CE, este manual y los demás documentos correspondientes al equipo se deben destruir.
La empresa Palazzetti no se responsabiliza de los errores eventuales de este manual y tiene el derecho de modificar sin previo aviso las características de sus productos.
