MANUALE UTENTE Asia Palazzetti

MANUALE DI INSTALLAZIONE E MANUTENZIONE

Il presente manuale è parte integrante del prodotto.

Si raccomanda di leggere attendamente le istruzioni prima dell'installazione, manutenzione o utilizzo del prodotto.

Istruzioni originali

EN

INSTALLATION AND MAINTENANCE MANUAL

desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.

Per consentirLe di utilizzato al meglio il suo prodotto, la invitiamo a seguire attendamente quanto descririto nel presente manuale.

EN

Dear Customer,

1.1 Simbologia 5
1.2 Destinazione d'uso 5
1.3 Scopo e contentuto del manuale 5
1.4 Conservazione del manuale 5
1.5 Aggiornamento del manuale 5
1.6 Generalità 6
1.7 Conformità 6
1.8 Responsabilita del costruttore 7
1.9Assistenza tecnica e manutenzione 7
1.10 Parti di ricambio 7
1.11 Targhetto matricola 7
1.12 Consegna dell'apparecchio 8

2 AVVERTENZE PER LA SICUREZZA 8

2.1 Avertenze per l'installatore 8

3 CARATTERISTICHE DEL COMBUSTIBLE 11

3.1 Caratteristiche del combustibile 11

4 CONOSCERE IL PRODOTTO 12

4.1 Targhetta matricola 12

5 MOVIMENTAZIONE E TRASPORTO 13

5.1Trasporto 14

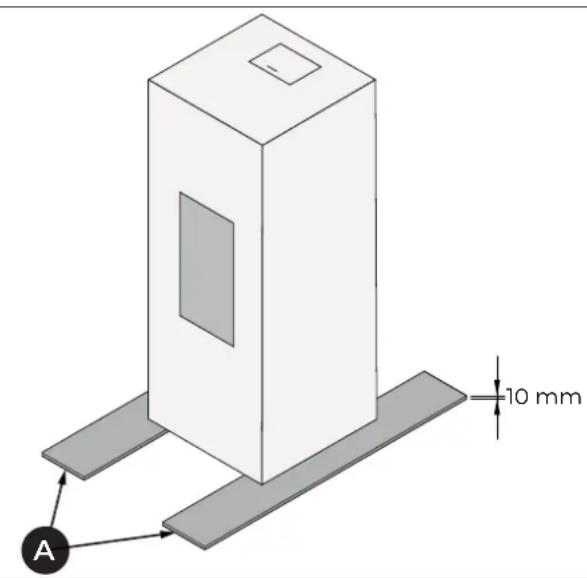

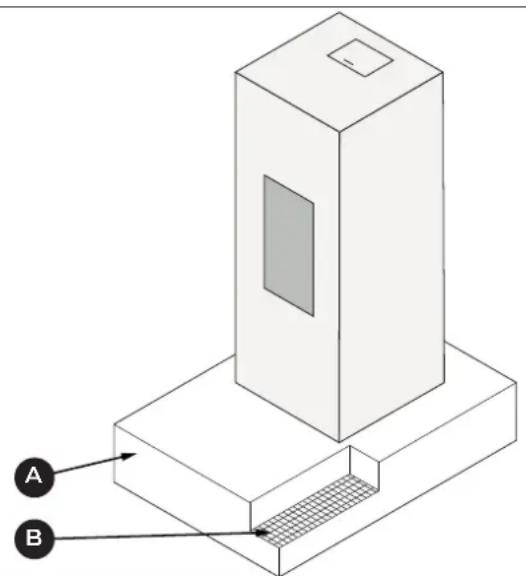

5.2 Verifica piano d'appoggio 14

6 PREPARAZIONE DEL LUOGO DI INSTALLAZIONE 14

6.1 Considerazioni generali 14
6.2 Precauzioni per la sicurezza 14
6.3 Luogo d'installazione 15

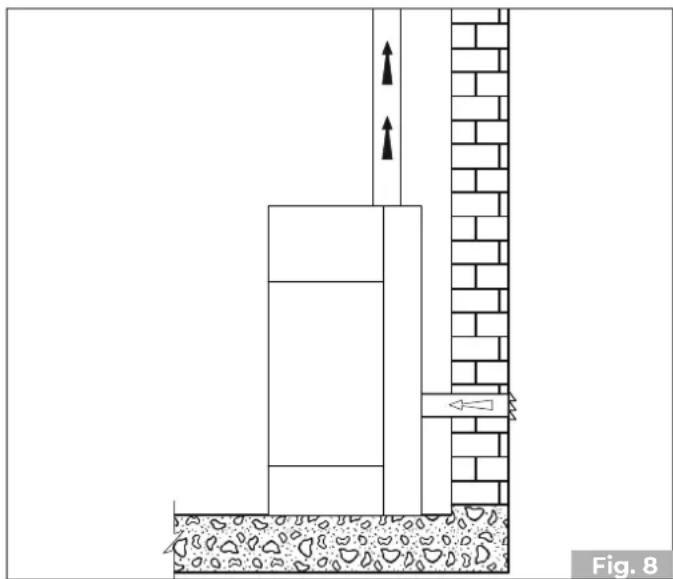

6.4 Aria comburente 16
6.5 Raccordo fumi 17

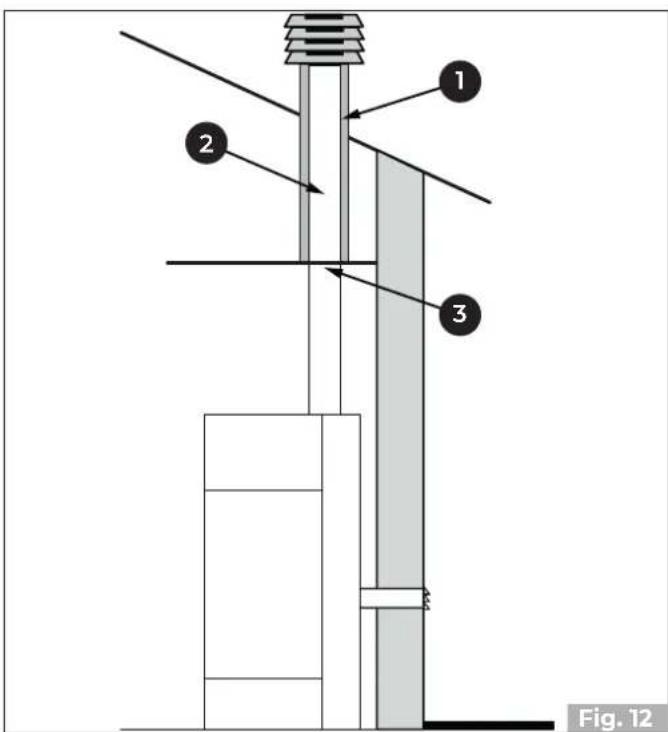

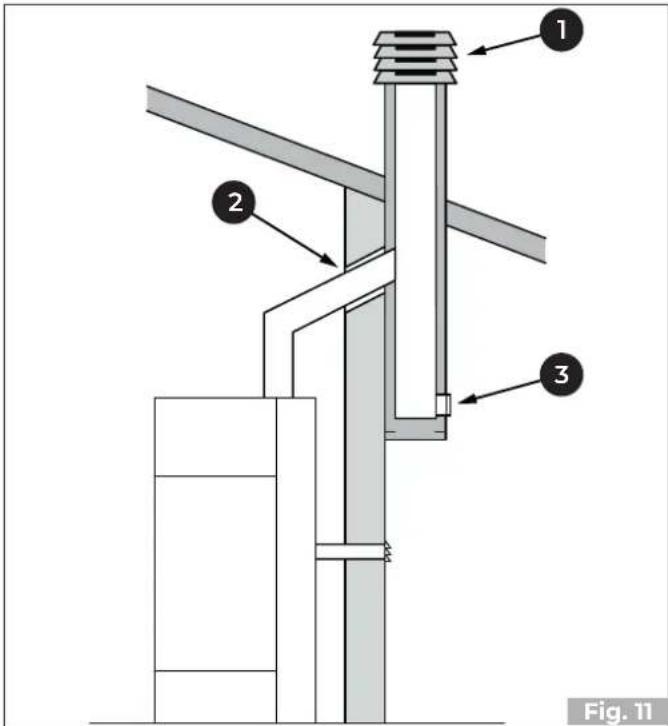

6.6 Scarico a fatto mediente camino tradizione 17

7 MESSA IN SERVIZIO 19

7.1 Prima accensione 19
7.2 Combustione 19

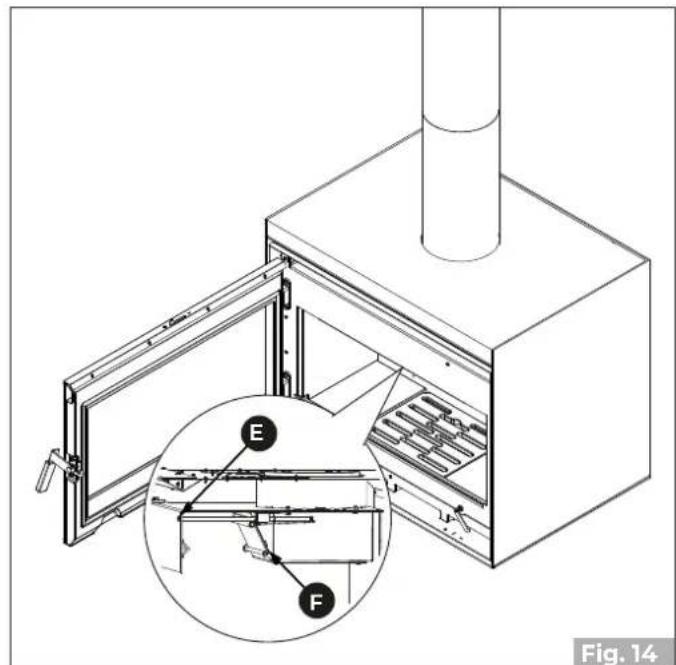

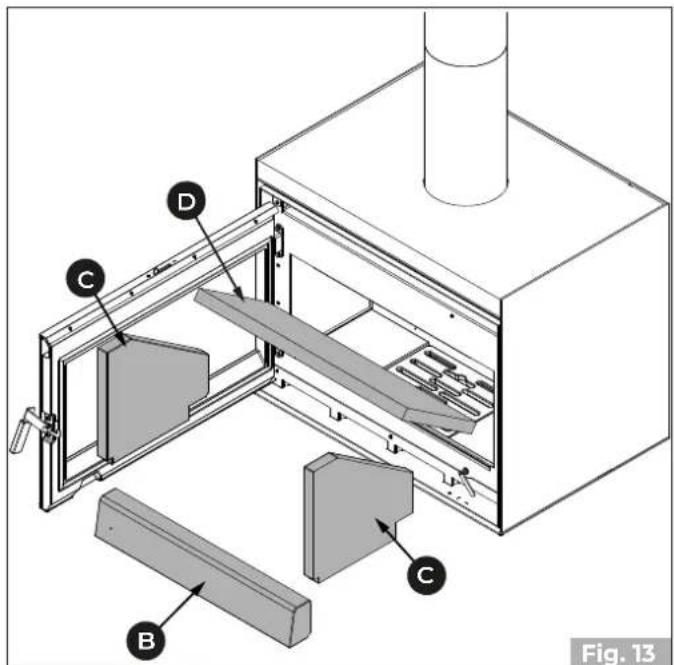

7.3 Regolazione valvola bypass 19

8FUNZIONAMENTO 20

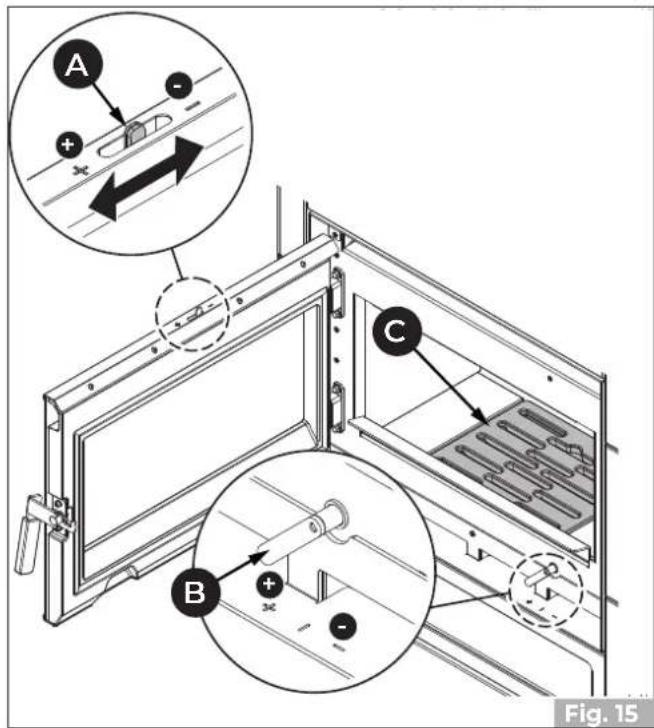

8.1 Accensione 20

9 PULIZIA E MANUTENZIONE 21

9.1 Programma di pulizia e manutenzione ordinaria 21

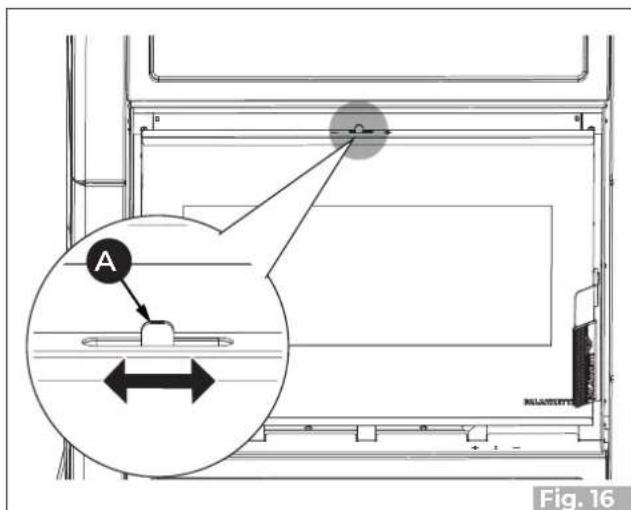

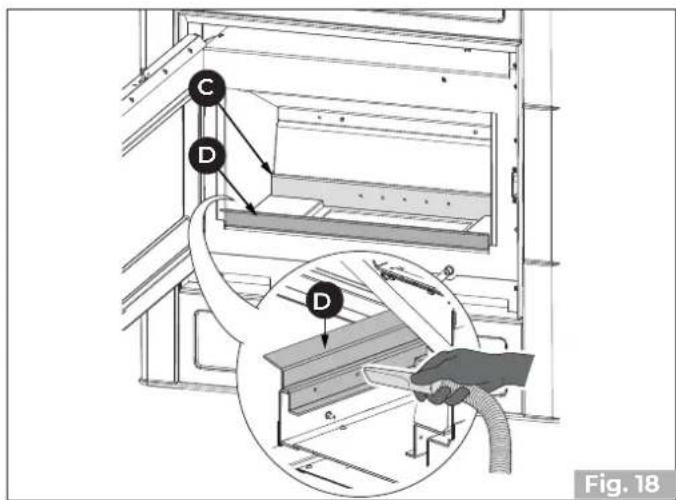

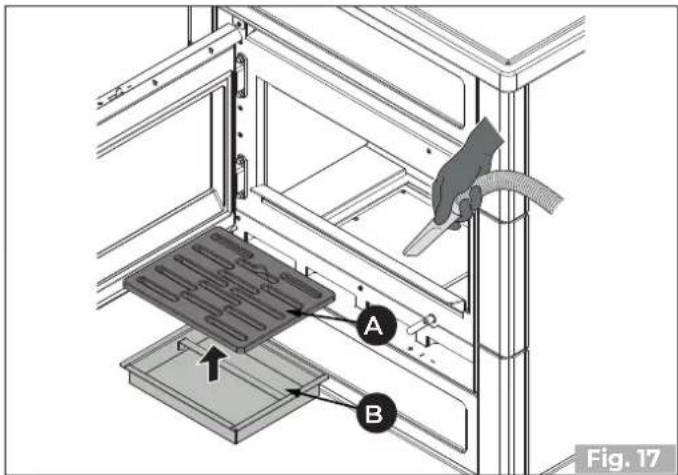

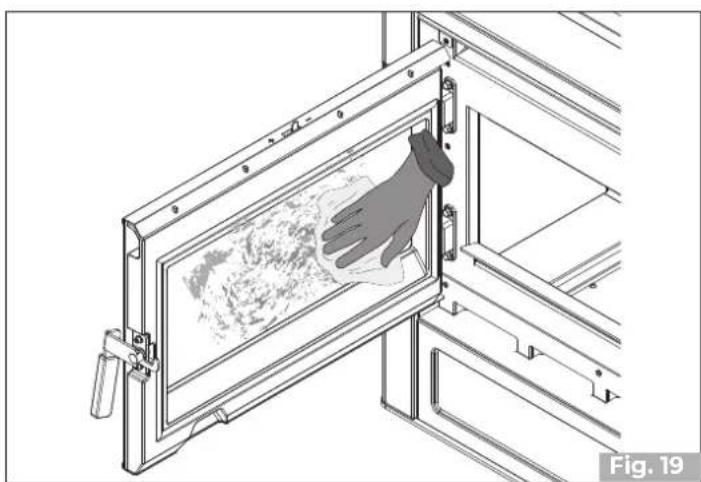

9.2 Pulizia ordinaria 21

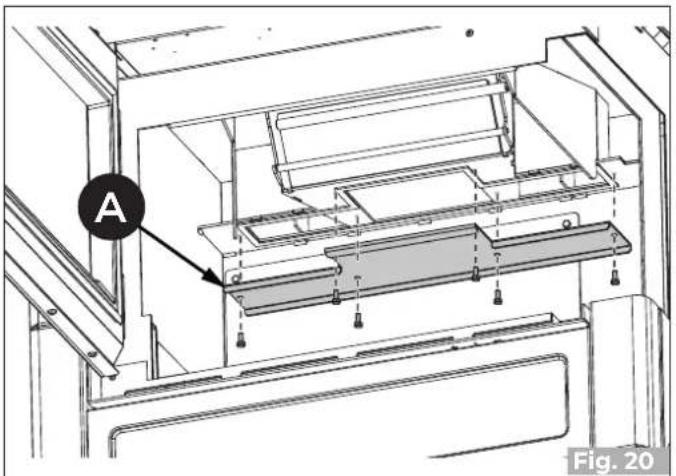

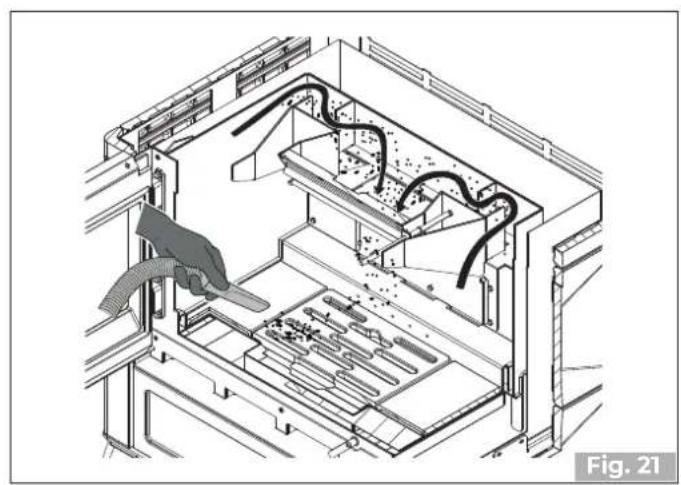

9.3 Manutenzione ordinaria 23

10 DEMOLIZIONE E SMALTIMENTO 24

1 PREMessa GENERALE

Le appearecchiature da riscaldamento Palazzetti sono costruite e collaudate seguendo le prescrizioni di sicurezza indicate nelle direttive europee di riferimento.

La stampa, la traduzione e la riproduzioneanche parziale del presente manuale s'intendono vincolate dall'autorizzatoe Palazzetti. Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in questo manuale non sono divulgabili.

Non operare se non si sono ben comprese tutte le informazioni riportate nel manuale; in caso di dubbi richiedere sempre la consulenza o l'intervento di personale specializzato Palazzetti.

Palazzetti si riserva il diritto di modificare specifiche e caratteristiche tecniche e/o funzionali del prodotto in qualiasi momento senza darne preavviso.

1.1 Simbologia

Nel presente manuale i punti di rilevante importanza sono evidenziati alla seguente symbologia:

INDICAZIONE: Indicazioni concernenti il corretto utilizzato dell'apparecchio e le responsabilità dei preposti.

ATTENZIONE: Punto nel quale viene expressa unanota di particolare rilevanza.

PERICOLO: Viene expressa un'importantenota di comportamento per la prevenzione di infortuni o danni materiali.

1.2 Destinazione d'uso

L'apparecchio per riscaldamento domestico da interno, oggetto del presente manuale, è adatto alla combustione di legna a ciocchi.

L'apparecchio deve funzionare solo con la porta del focolare chiusa.

La destinazione d'uso indicata è valida solo per apparecchi in piena efficienza strutturale, meccanica ed impiantistica.

1.3 Scopo e contentuto del manuale

Lo scopo del manuale è quello di fornire le regole fondamentali e di base per una corretta installmente dell'apparecchio.

La scrupolosa osservanza di quanto inesso descritto garantisce un elevato grado di sicurezza e produttivita dell'apparecchio.

1.4 Conservazione del manuale

Conservazione e consulizione

Il manuale deve essere conservato con cura e deve essere sempre disponibile per la consultlazione, sia da parte dell'utilizzatore che degli addetti al montaggio e alla manutenzione.

Il manuale d'installazione è parte integrante dell'apparecchio.

Deterioramento o smarrimento

In caso di necessità fare richiesta di un'ulteriore copia a Palazzetti.

Cessione dell'apparecchio

In caso di cessione dell'apparecchio l'utente è obbligato a conseigner al nuovo acquirenteanche il presente manuale.

1.5 Aggiornamento del manuale

Il presente manuale rispecchia lo stato dell'arte al momento dell'immissione sul mercato dell'apparecchio.

I prodotti già presenti sul mercato, con la relativa documentazione tecnica, non verranno considerati da Palazzetti carenti o inadaguati a seguito di eventuali modifiche, adeguamenti o applicazione di nuove technologie su prodotti di nuova commercializzazione.

1.6 Generalità

Leindicazioni riportate nel presente manuale valgono come regola generale; devono comunque essere rispetto delle norme previste alla legislazione locale, nazionale ed europea vigente nel paese dove l'apparecchio è installato.

Informazioni

In caso di scambio di informazioni con il Costruttore dell'apparecchio fare riferimento al numero di seri ed ai dati identificativi indicati sulla targhetto matricola.

In caso di problemi, contattare il rivenditore o un technician qualificato autorizzato dal costruttore; in caso di riparazione, richiedere l'uso di ricambi originali.

Controllare e pulire periodicamente il condotto di uscita fumi (collegamento alla canna fumaria).

L'apparecchio non è adatto alla cottura.

Conservare il presente manuale di istruzioni, che sare parte integrante dell'apparecchio per tutte la sua vita utile. In caso di vendita o cessione dell'apparecchio a un'alto utente, assicurarsi sempre che il libretto accompaniesi il prodotto.

In caso di smarrimento, contattare il costruttore o il rivenditore autorizzato per una copia.

Manutenzione

Le operazioni di manutenzione devono essere eseguite da personale qualificato eabilitato ad intervenire sull'apparecchio a cui fa riferimento il presente manuale.

Responsabilità delle opere di installatione

La responsabilità delle opere eseguite per l'installazione dell'apparecchio non può essere considerata a carico della Palazzetti;essa è e rimane a carico dell'inistatore, al quale è demandata l'esecuzione delle verifiche relative alla canna fumaria, alla presa d'aria e alla correttezza delle soluzioni di installmente proposto.

1.7 Conformità

Gli apparetti, oggetto del presente manuale, sono conformi alle disposizioni legislative delle direttive comunitarie consultabili al seguente indirizzo web: https://prdocs.palazzetti.it

La chiave di ricerca da utilizzare è il numero matricola come indicato sotto nell'imagine illustrativa (Fig. 1).

Palazzetti Lelio S.p.A.-via Roveredo 103 - 33080 Porcia (PN)

Type:

1.8 Responsabilità del costruttore

Con la consegna del presente manuale Palazzetti declina agli responsabilità, sia civile che penale, diretta o indiretta, dovuta a:

• installation non conforme alle normative vigenti nel paese e alle direttive di sicurezza;
• inosservanza parziale o totale delle istruzioni contenate nel manuale;
• installmenta da parte di personale non qualificato e/o non addestrato;
• uso non conforme alle direttive di sicurezza;
• modifiche e/o riparazioni non autorizzate dal costruttore effettuate sull'apparecchio;
• carenza di manutenzione;
• eventi eccezionali.

1.9 Assistenza technique manutenzione

Palazzetti mette a disposizione una fitta rete di centri di assistenza con tecnici specializzati, formati e preparati.

La sede centrale e la nostra rete vendita è a vostra disposizione per indirizzarvi al più vicino centro di assistenza autorizzato.

1.10 Parti di ricambio

Impiegare esclusivamente parti di ricambio originali.

Non attendere che i componenti siano logorati dall'uso prima di procedere alla loro sostituzione.

Sostituire un componente usurato prima della rottura favorisce la prevenzione degli infortuni derivanti da incidenti causati proprio nella rottura improvisa dei componenti, che potrebbero provocare gravi danni a persona e cose.

1.11 Targhetto matricola

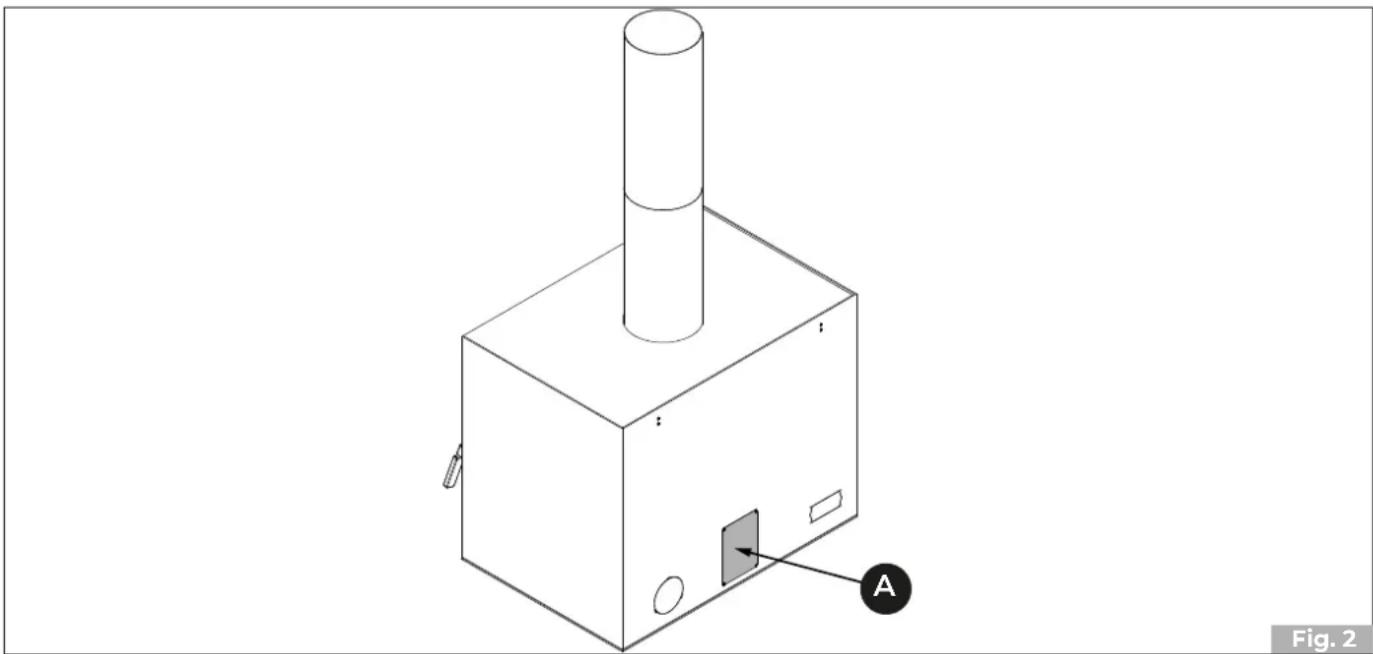

La targhetta matricola (A) è posta sulla parte posteriore (Fig. 2) e riporta tutti i dati caratteristici relativi all'apparecchio, compresi i dati del Costruttore, il numero di Matricola e il marchio (C)

Il numero di Matricola deve essere sempre indicato per qualsiasi tipo di richiesta riguardante l'apparecchio.

1.12 Consegna dell'apparecchio

L'apparecchio viene consignato perfettamente imballato e fissato ad una pedana in legno che ne permette la movimentazione mediante carrelli elevatori e/o altri mezzi.

All'interno dell'apparecchioiene allegationsiguesse materiale:

• manuale di installmente e manutenzione;
• Libretto prodotto
• etichetta codice a barre
• maniglia fredda.

Ove fornito in dotazione il tratto di canna fumaria più essere sostituito con un'altro di pari diametro e lunghezza non inferiore.

2 AVVERTENZE PER LA SICUREZZA

2.1 Avvertenze per l'installatore

Osservare le prescrizioni indicate nel presente manuale.

Le istruzioni di montaggio e smontaggio dell'apparecchio sono riservate ai soli tecnici specializzati.

L'installazione, l'utilizzo e la manutenzione del prodotto devono essere fatti in conformità con le disposizioni del costruttore e nel rispetto delle normative. Il mancato rispetto delleindicazioni fornite ed operazioni non corrente possono essere causa di situazioni di pericolò, danni a cose, persone, animali, problemi di salute o anomalie di funzione dato.

L'installazione, la verifica del funzionamento e la manutenzione vanno eseguite esclusivamente da personale autorizzato e qualificato.

Il rivestimento deve essere realizzato in modo tale da impedire all'utilizzatore di poter accedere a parti pericolose.

L'installazione e la manutenzione del prodotto devono essere eseguite esclusivamente da personale qualificato ed in possesso di adeguata conoscenza del prodotto stesso. Usare solo ricambi originali consigliati dal produttore.

La responsabilità delle opere eseguite nello spazio d'ubicazione dell'apparecchio è, e rimane, a carico dell'utilizzatore; a quest'ultimo è demandataanche l'esecuzione delle verifiche relative alle soluzioni d'installazione proposte.

L'installatore deve ottemperare a tutti i regolamenti di sicurezza locali, nazionali ed europei.

L'apparecchio dovrà essere installato su pavimenti con adeguata capacité portante.

Verificare che le predispositionsi della canna fumaria e della presa d'aria siano conformi al tipo d'installazione.

L'installatore, prima di avviare le fasi di montaggio o di smontaggio dell'apparecchio, deve ottemperare alle precauzioni di sicurezza previste per legge e in particolare a:

• non operare in condizioni avverse;

·deve operare in perfette condizioni psicofisiche e deve verificare che i dispositivi antinfortunisticizi individuali e personali siano integri e perfettamente funzionanti;
·deve indossare guanti e scarpe antinfortunistiche;
- deve usufruire di utensili muniti di isolamento elettrico;
- deve accertarsi che l'area interessata alle fasi di montaggio/smontaggio sia libera da ostacoli.

Installare il prodotto in locali che non siano a pericolo incendio e predisposti di tutti i servizi quali alimentazioni aria e scarichi per i fumi.

Valutare le condizioni statiche del piano su cui graviterà il peso del prodotto e provvedere ad un adeguato isolamento nel caso sia costruito in materiale infiammabile (es. legno, moquette, plastica).

Avvertenze per il personale technique addetto alla manutenzione

Le operazioni di manutenzione devono essere eseguite solo da personale autorizzato e qualificato.

Osservare le prescrizioni indicate nel presente manuale.

Usare sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione.

Prima di iniziare qualsiasi operazione di manutenzione assicurarsi che l'apparecchio, nel caso in cui sua stato utilizzato, si sua raffreddato.

Qualoraancheuno solo dei dispositivi di sicurezza risultasse non funzionante, l'apparecchio e da considerarsi non funzionante.

Avvertenze per l'utilizzatore

L'apparecchio può essere nella funzione solo ad installazione ultimata comprensiva del rivestimento.

Per il corretto uso del prodottoe per prevenir incidenti si devono sempre osservare leindicazioni riportate nel presente manuale.

L'apparecchio presenta delle superfici esterne particolarmente calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con queste parti senza adeguati indumenti di protezione o appositi mezzi, come ad esempio guanti a protezione termica o sistemi di azionamento tipo "maniglia fredda".

Per questo motivo si raccomanda la massima cautela durante il funzionamento in particolare:

Non toccare e non avvincini al vetro della porta focolare, potrebbe causare usioni; non guardare la fiamma per lungo tempo.

Non appoggiare direttamente biancheria sull'apparecchio con l'intento di farla asciugare: pericolo di incendio.

• non toccare lo scarico dei fumi;
• non eseguire pulizie di qualunque tipo;
• non scaricare le ceneri;
• non apririle cassettocene (ove previsto).

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacita fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché sotto sorvegianza oppure dopo che le stesse abbianno ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia destinata ad essere effettuata dall'utilizzatore non delve essere effettuata da bambini sulla sua sensa sorvegianza.

Prima di iniziare qualsiasi operazione, l'utente o chiunque si appresti ad operare sul prodotto dovrà aver fatto e compreso l'intero contentuto del presente manuale di installazione e utilizzato. Errori o cattive impostazioni possono provocare condizioni di pericolo e/o funzionamento irregularare.

L'utente non specializzato deve essere tutelato dall'accesso a qualunque parte possa esporlo a pericoli. Non deve perché essere autorizzato ad intervenire su parti interne a rischio.

Rispettare le istruzioni e gli avvertimenti evidenziate dalle targhette esposte sull'apparecchio.

Le targhette sono dispositivi antinfortunisticiji, pertanto devono essere sempre perfettamente leggibili. Qualora risultassero danneggiate ed illeggibili è obbligatoriooSostituirle, richiedendone il ricambio originale al Costruttore.

Seguire scrupolosamente il programma di manutenzione ordinaria e straordinaria.

Non impiegare l'apparecchio senza prima avee eseguito la pulizia giornaliera.

Non utilizzato l'apparecchio in caso di funzionamento anomalo, sospetto di rottura o rumori insoliti.

In caso di guasto o malfunzionamento, spegnere l'apparecchio e contattare immediatamente il techniciano specializzato.

Non gettare acqua sull'apparecchio in funzionamento o per spegnere il fuoco.

Non usare l'apparecchio come supporto ad anticoraggio di qualunque tipo.

É vietatoutilizzareil prodotto comecala o struttura di appoggio.

Non pulire l'apparecchio fino a completo raffreddamento di struttura e ceneri.

In caso di fuoriuscita di fumo nella stanza o di deflagrazione ai danni del dispositivo, spegnerlo, areare il locale e contattare immediatamente l'installatore/il technique addetto all'assistenza.

In caso di incendio nella canna fumaria cercare di spegnere il fuoco nell'apparecchio chiudendo tutte l'aria primaria necessaria alla combustione e successivement soffocando la fiamma, chiudendo l'aria di combustione tramite il registrar aria comburette. Quindi chiamare le autorità competenti.

In caso di malfunzionamento dell'apparecchio dovuto ad un tiraggio non ottimale della canna fumaria effettuarne la pulizia seguendo la procedura descritta nel paragrafo "9.3.2 Manutenzione delsystema fumario"

Non toccare le parti verniciate durante il funzionamento per evitare danneggiamenti alla verniciatura.

Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva il produttore da agli responsabilità civile e penale.

É vietato far funzionare l'apparecchio con la porta aperta.

Évietatoutilizzare l'apparecchio se ilvetrooleguarnizioni dellaportasonodanneggiati.

Qualsiasi tipo di manomissione o di sostuzione non autorizzata di particolari non originali del prodotto cui quod assere pericoloso per l'incomità dell'operatore e sollevano la ditta da agli responsabilità civile e penale.

Prima di anni accensione accertarsi di aver correttamente pulito il cassetto cenere.

Non lavare il prodotto con acqua.

Non sostare per un lungo periodo davanti al prodotto in funzione.

Un uso errato del prodotto o un'intervento di manutenzione scorretto possono comportare un serio rischio di esplosione nella camera di combustione.

Utilizzare esclusivamente il combustibile raccommando dal produttore. Il prodotto non deve essere utilizzato come incineritore.

É vietato utilizzato benzina, combustibile per lampade, kerosene, ascendifuoco liquido per legna, alcool etilico o liquidi simili per accendere o ravivare una fiamma in quello apparecchio. Tenere questi liquidi a debita distanza dall'apparecchio durante il funzionamento.

Alcuni consigli per evitare fenomeni di corrosione:

• effettuare accuramente le operazioni di pulizia ordinaria evitando i depositi di genere;
• alimentare l'apparecchio solo con combustibile avente le caratteristiche riportate alla voce "Caratteristiche del combustibile";
• non utilizzato solventi, acidi, detersivi o prodotti aggressivi per la pulizia diretta del vetro o di altri componenti del prodotto;
  · evitare di lasciare il prodotto in condizioni ambienti sfavorevoli (umidità, salinità dell'aria, intemperie, ecc.);
• se l'apparecchio non viene utilizzato per un lungo tempo (es. periodo estivo), intro-durre nella camera di combustione dei sacchetti disidratanti per assorbire l'umidità dell'aria assicurandosi di rimuoverli alla riaccensione del prodotto.

3 CARATTERISTICHE DEL COMBUSTIBLE

3.1 Caratteristiche del combustibile

L'apparecchio va alimentato preferibilmente con legna di faggio / betulla ben stagionata. Ciacun tipo di legna possiede caratteristiche diverse che influenzanoanche il rendimento della combustione.

L'uso delle conifere (pino - abete) è sconsigliato: contengono elevate quantità di sostanze resinose che intasano velocamente la canna fumaria.

Non possono essere bruciati Cascami, corteccia, legna trattata con vernici, pannelli, carbone, materiali plastici, carta e cartone pena decadimento della garanzia dell'apparecchio.

L'uso continuo e prolongato di legna particolarmente ricca di oli aromatici (es. eucalipto, mirto, etc.) provoca il deterioramento repentino dei componenti interni che compongono il prodotto.

La resa nominale in kW dell'apparecchio si ottiene bruciando una corretta quantità di legna, facendo attenzione a non sovraccaricare la camera di combustione.

La legna deve ave una percentuale consigliata di umidità non superiore al 25% , una lunghezza ideale di circa 33 cm e deve essere sistematica in posizione orizzontale facendo attenzione a non ostruire在整个mente le fessure della griglia focolare ed i fori anteriors e posteriori del distributore aria comburette.

La norma di riferimento per il combustibile e la UNI/ISO 17225-1 "legna a ciocchi di origine forestale".

É vietato usare l'apparecchio come inceneritore di rifiuti.

4 CONOSCERE IL PRODOTTO

4.1 Targhetto matricola

F	Combustibile
Plmax	Potenza termica max introdotta
Pmax	Potenza termica nominale all'ambiente
EFFmax	Rendimento alla potenza nominale
COmax (13% O2)	Emissioni di CO alla potenza nominale (13% O2)
Dust	Polveri
Tf	Temperatura fumi

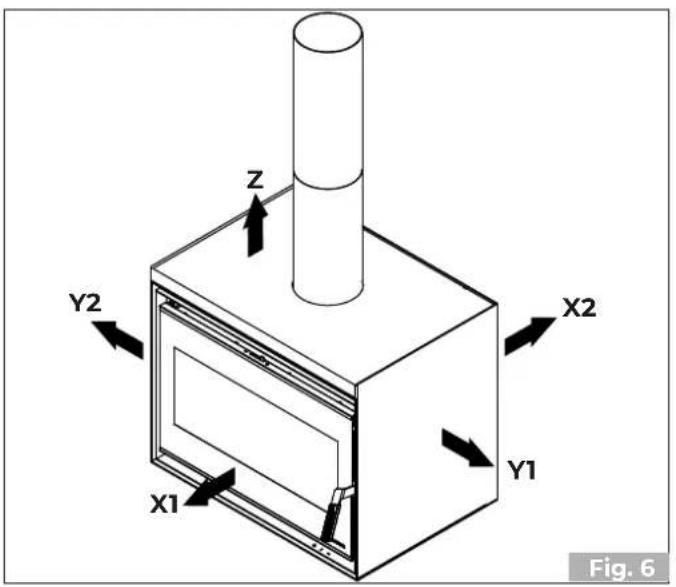

x1/x2/y	Distanza minima da materiali infiammabili

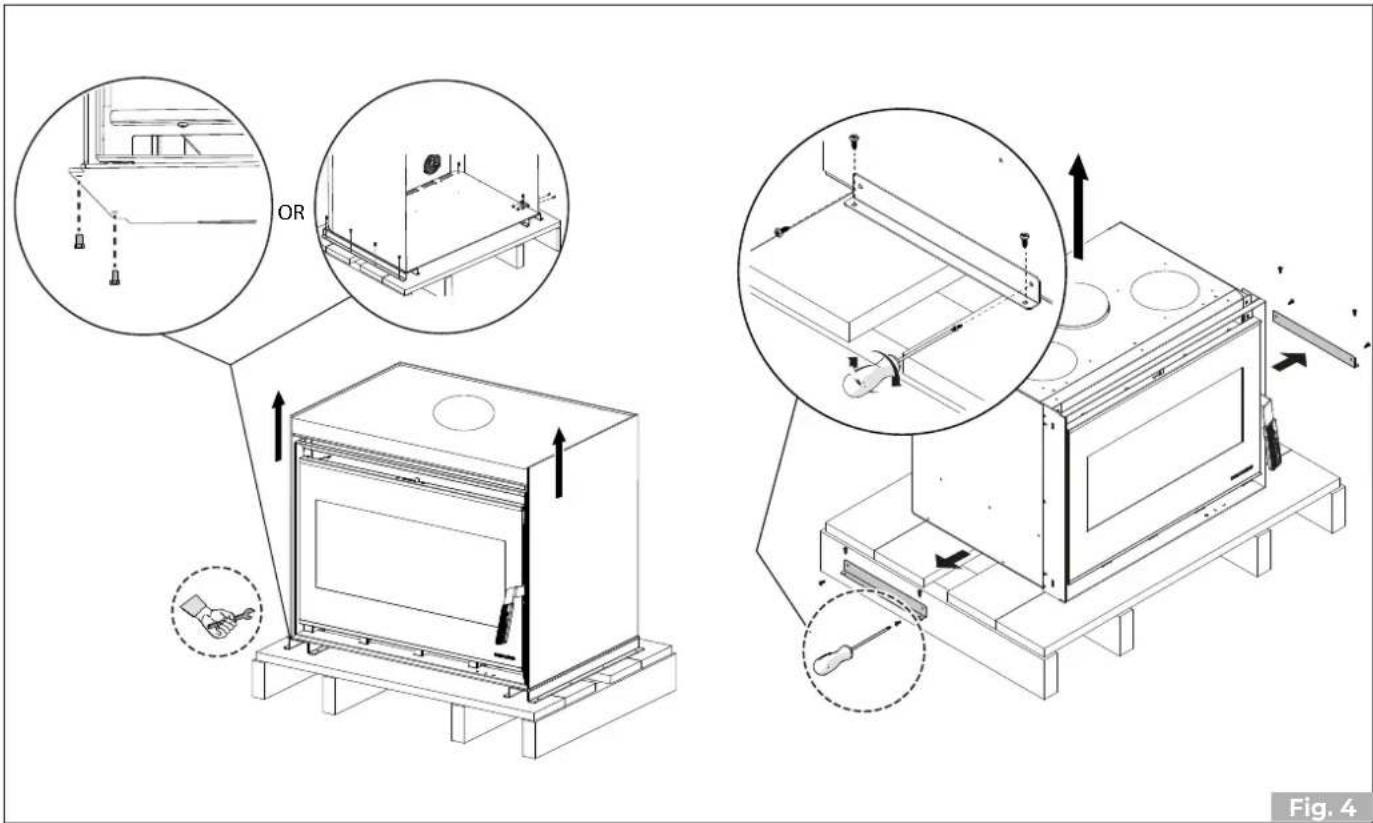

5 MOVIMENTAZIONE E TRASPORTO

L'apparecchio viene consegnato completo di tutte le parti previste: struttura metallica e rivestimento interno camera di combustione montati. Queste parti sono contenate all'interno di un imballo adeguato ai lunghi trasporti.

Consiglio di disimballare l'apparecchio solo quando è giunto sul luogo d'installazione.

Procedere allo spostamento e al disimballaggio dell'apparecchio con adeguati mezzi.

Fare attenuation che i bambini non giochino con i componenti dell'imballo (es. pellicole e polistirolo):

Pericolo di soffocamento!

Durante le operazioni di movimento, sollevamento e disimballaggio dell'apparecchio è assolutamente necessario:

• mantenerlo sempre in posizione verticale;
• non ribaltarlo mai in posizione orizzontale;

Rimozione alla paletta di trasporto

Lo smaltimento dei materiali cui quod assere affidato anche a terzi, purché si ricorra sempre a ditte autorizzate al recupero e all'eliminazione dei materiali in questione.

Attenersi sempre e comunique alle normative in vigore nel paese in cui si opera per lo smaltimento dei materiali ed eventualmente per la denunciation di smaltimento.

Per rimuovere l'apparecchio alla paletta di trasporto:

• Svitare le viti di fissaggio.
  Rimuovere le staffe di fissaggio.
• Sollevare l'apparecchio.
• Rimuovere la paletta di trasporto.

5.1 Trasporto

Accertarsi che il carrello sollevatore abbia una portata superiore al peso dell'apparecchio da sollevare. Al manovratore dei mezzi di sollevamento sputterà tutte la responsabilità del sollevamento dei carichi.

Porre particolare attenzione a proteggere adeguatamente i pavimenti in legno o parquet per evitare che il peso dell'apparecchio possa rovinarli durante lo spostamento.

Durante il sollevamento evitare strappi o bruschi movimenti.

Fare attenuationa alla tendenza allo sbilanciamento dell'apparecchiatura.

5.2 Verifica piano d'appoggio

Verificare la portata del solaio.

Nel caso di un solaio non idoneo a sostenere il peso dell'apparecchio procedere all'infallazione di opportune piastre in acciaio (A - Fig. 5) o base in cemento (A - Fig. 5) provvista di rete elettrosaldata 10 × 10 × 6 (B - Fig. 5) per ripartire il peso.

Per le dimensioni delle piastre e della base in cemento avvalersi di un technique qualificato.

Fig. 5

6 PREPARAZIONE DEL LUOGO DI INSTALLAZIONE

6.1 Considerazioni generali

Nei paragrafi successivi sono riportate alcuneindicazioni da rispettoare per ottenere il massimo rendimento del prodotto acquistato e il funzionamento in sicurezza. Le seguentiindicazioni rimangono comunque subordinate al rispetto di eventuali leggi e normative nazionali, regionali e comunali vigenti nel paese dove avviene l'installazione dell'apparecchio.

Per l'Italia l'installazione deve essere effettuata da persona le qualificato in osservanza alla norma EN 10683.

6.2 Precauzioni per la sicurezza

Le operazioni di montaggio e smontaggio dell'apparecchio sono riservate ai soli tecnici specializzati.

Si raccomanda di accertarsi della loro qualifica e delle loro reali capacité.

Per l'Italia tali tecnici devono essere in possesso diabilitazione alla lettera "C" rilasciata alla camera di commercio in base al D.M. 37/08.

6.3 Luogo d'installazione

Per le distance minime che devono essere rispetto nel posizionamento dell'apparecchio rispetto a materiali e oggetti infiammabili fare riferimento alleindicazioni di (Fig. 6)

Version 70

DISTANZA DI SICUREZZA (mm) DA MATERIALI INFIAMMABILI	X1 X2 Y1 Y2 Z
	800	300	400	400	1000

Version 80

DISTANZA DI SICUREZZA (mm) DA MATERIALI INFIAMMABILI	X1 X2 Y1 Y2 Z
	1000	50	1000	0 1000	1000

Pavimenti costituiti da materiale infiammabile come ad esempio legno, parquet, linoleum, laminato o coperti da tappeti devono essere protetti da una base ignifuga sotto l'apparecchio che proteggaanche la parte frontale dall'eventuale caduta di residui della combustione durante la pulizia.

Il costruttore declina agli responsabilità per eventuali variazioni delle caratteristiche del materiale costuente il pavimento sotto la protezione.

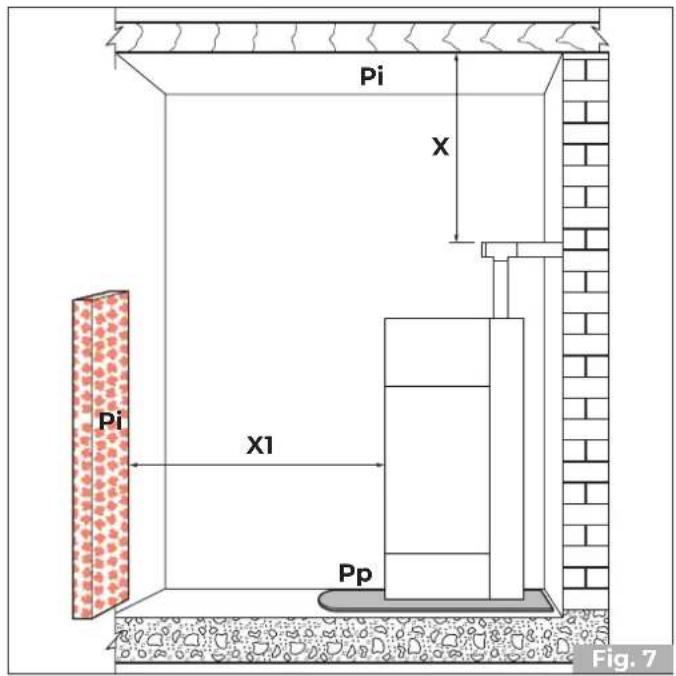

Prevedere uno spazio tecnico accessibile per le eventuali manutenzioni.

Si ricorda di rispetto la distance minima dai materiali infiammabili (X), riportata sulla targhetta identificativa dei tubi usati per realizzare il camino (Fig. 7).

Pi = Parete inflammabile

Pp = Protezione pavimento

6.4 Aria comburente

L'apparecchio, durante il suo funzionamento, necessita di aria comburrente.

L'afflusso di aria comburente cui si sono inattenuo nei seguenti modi:

• provenire direttamente dall'esterno con collegamento diretto alla camera di combustione (Fig. 8).
• provenire dall'ambiente di installmento o da adeguati locali attigui (Fig. 9)

Prelievo dell'aria comburette dall'esterno

In questo caso è possible in alternatively:

• collegare l'ingresso dell'aria comburette dell'apparecchio alla presa d'aria con un apposto condotto (Fig. 8).

Prelievo dell'aria comburette in ambiente

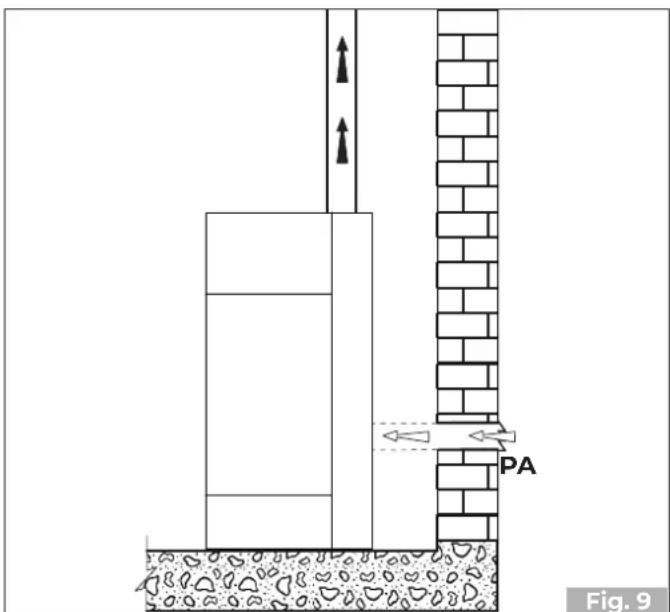

Realizzare la presa d'aria sulla parete (Fig. 9 - PA = Presa d'Aria), e lasciare che l'apparecchio sia libero di prelevare aria in ambiente avendo cura di collegare sul tubo di ingresso dell'aria il tratto di tubo corrugato, qualora venga fornito, fissandolo con la fascetta e piegandolo leggermente verso il basso al fine di prevenire eventuali effetti di risonanza.

Se la parete posteriori dell'apparecchio è una parete esterna, realizazare un foro per l'aspirazione dell'aria comburente ad una altezza dal suolo di circa 20-30 cm rispetto le indicazioni dimensionali riportate nella scheda tecnica al paragrafo "Caratteristiche tecniche".

Esternamente delve essere messa una griglia di protezione permanente non richiudibile; in zone particolarmente ventose ed esposte alle intemperie, prevedere una protezione antipioggia ed antivento.

Accertarsi che la presa d'aria sua posizionata in modo da non essere ostruita accidentally.

Nel caso fosse impossibile realizzare la presa d'aria esterna nella parete posteriore all'apparecchio (parete non perimetrale) deve essere realizzato un foro in una parete esterna del locale dove viene posizionato l'apparecchio.

Se non fosse possibile realizzare la presa d'aria ester

na nel locale, è possible realizzare il foro esterno in un locale adiacente perché comunmente in maniera. permanente con griglia di transito.

E vietato il prelievo di aria comburette da garage, magazzini di materiale combustibile o locali con attività a pericolò di incendio.

Se nel locale di installatione sono presenti altri apparetti da riscaldamento o aspirazione si potrebbero verificare malfunzionamenti alla combustione causati da la scarsità di aria comburente.

Le prese dell'aria comburette devono quando essere dimensionate correttamente, al fine di garantire l'apporto necessario di aria al corretto funzionamento di tutti i dispositivi.

6.5 Raccordo fumi

L'apparecchio funzione con la camera di combustione in depressione è pertanto indispensable assicurarsi che lo scarico dei fumi si a tenuta (operazione a carico dell'infallatore).

L'apparecchio deve essere collegato ad un proprio condotto di evacuationi fumi non condiviso, e idoneo ad assicurare un'aeguata dispersione in atmosfera dei prodotti della combustione, secondo le normative vigenti nel paese di installmente.

I componenti che costituiscono il systema di evacuatione dei fumi devono essere dichiarati idonei alle specifiche condizioni di funzionamento e provvisti di marcatura CE.

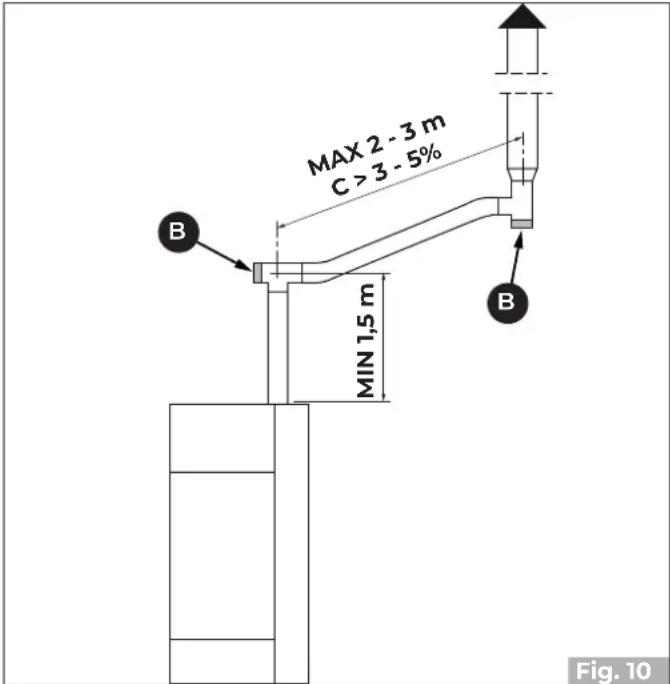

E obblatorio realizzare un primo tratto verticale di 1,5 metri minimi per garantire la corretta espulsione dei fumi.

Si consiglia di effettuare un massimo di 3 variazioni di direzione,或者其他应该如何 derivante dal collegamento posteriori dell'apparecchio al camino, utilizzando delle curve a 45 - 90^ o dei raccordi a Tee.

Utilizzare sempre un raccordo a Tee con tappo di ispezione ad agli variazione orizzontale e verticale del percorso di scarico fumi (Fig. 10).

I tratti orizzontali devono ave una lunghezza massima di 2-3 m con una pendenza verso l'alto del 3 - 5% (Fig.10).

Ancorare le tubazioni con apposti collari alla parete.

Il raccordo di scarico dei fumi NON DEVE ESSERE collegato:

• ad un camino utilizzato da altri generatori (caldaie, stufe, caminetti, ecc. ...);
• a sistemi di estrazione d'aria (cappe, sfiati, ecc. ...)anche se "intubato".
  É vietato installare valvole di interruzione e di tiraggio.

Fig.10

6.6 Scarico a fatto camino tradizioniale

Il camino per lo scarico dei fumi deve essere realizzato da personale qualificato in osservanza alle norme UNI 10683- EN 1856-1-2- EN 1857-EN 1443- EN 13384-1-3- EN 12391-1 sua per quanto riguarda le dimensioni che per i materiali utilizzati nella sua costruzione.

Lo scarico dei fumi attraverso un camino tradizionale ("Fig. 11" - "Fig. 12") cui assicuri sullo stato di manutenzione del camino. In caso di camino vecchio si consiglia di provedere al risanamento mediante intubamento.

Lo scarico dei prodotti di combustione deve essere previsto a fatto.

Leimmagini del seguenti paragrafi sono puramente indicative.

Fig. 11

1) Comignolo antivento
2) Sigillare
3) Ispezione

In caso di camino di sezione maggiore è necessario "intubare" il camino con una tubazione in acciaio (con diametro in funzione del percorso) opportunistamente isolato

Assicurarsi che il collegamento al camino in muratura sia opportunamente sigillato.

In caso di passaggio dei tubiattraverso tetti o pareti in legno si consiglia diutilizzare apposti kit diattraversamento,certificati,reperibili in commercio.

1) Materiale non combustibile
2) Tubazione in acciaio
3) Pannello di chiusura

7 MESSA IN SERVIZIO

7.1 Prima accensione

La prima accensione deve essere eseguita dall'installatore.

Prima della messa in servizio rimuovere gli adesivi e gli imballaggi interni al focolare e gli adesivi esterni applicati sul vetro.

L'operazione di prima accensione è un'operazione fondamentale, che permette di testare il prodotto in piena funzione, e di far evaporare gradualmente l'acqua utilizzata nelle miscele costruttive, che lo renderà resistente e duratto nel tempo.

La prima accensione deve essere realizzata con cariche ridotte (circa 1 kg/h) tenendo il prodotto accesso per almeno 4 ore a regimi bassi. Procedere con tali ritmi di carica per almeno i successivi tre giorni prima di poterlo utilizzato al pieno delle sue capacità. Questo permetterà l'evaporazione dell'eventuale umidità accumulata negli elementi refrattari durante le fasi di fermo.

Durante la prima accensione del prodotto si possono generate sgradevoli odori o fumi causati dall'evaporazione o dall'essiccamento di alcuni materiali utilizzati e più avvenire perdita d'acqua dai cementi. Tale fenomeno andrà via via a scomparire.

Per tale motivo si consiglia, durante le prime accensioni, di mantenere i locali ben arieggiati.

7.2 Combustione

L'apparecchio a legna è stato progettato per una combustione intermittente. Ciò significica che sare Mandatory saccio caricare periodicamente il prodotto in un intervallo di tempo che garantisce al carico precedente di bruciare completeness, fino a ridursi ad una brace ardente.

7.3 Regolazione valvola bypass

L'apparecchio viene fornito con la valvola di bypass (F) più regolata in battuta sulla scatola ("Fig. 14"). Qualora la regolazione non sia adeguata, ritarare la valvola in modo da ottenere una buona combustione. Procedere come segue:

1. Rimuovere in sequenza la parete di fondo (B), le pareti laterali (C) e il deflettore superiore (D) ("Fig. 13").
2. Allentare la vite (E) al fine di posizionare in battuta la valvola bypass (F) sulla scatola ("Fig. 14").

8 FUNZIONAMENTO

Per la movimentazione di parti calde (es. porta) utilizzare il guanto in dotazione.

8.1 Accensione

• Aprire la porta utilizzando la maniglia fredda, inserendola nell'apposita sede e ruotandola verso l'alto.

• Aprire al massimo (+) il registrar aria primaria (A) e pulizia vetro (B) (Fig. 15).

• Appoggiare con cautela i pesz di legna nella griglia focolare (C) (Fig. 15).
• Posizione are un accendi-fuoco naturale sulla catasta.
• Aggiungere sulla sommità della catasta stecche di legna fine incrociate tra di loro.
• Accendere dall'alto l'accendi-fuoco.
  Richiudere la porta fuoco ed assicurarsi che sia ben chiusa.
• Mantenere il registrar aria comburente (B) e pulizia vetro (A) aperti (+) per garantire una fiamma alta e luminosa.
• Ridurre l'aperture della presa d'aria e della pulizia vetro (-) solo quando si è formata una buona base di brace.

8.2 Ricarica del combustible

Durante il funzionamento, per eseguire la ricarica del combustibile è necessario seguire la seguente procedura:

• Aprire lentamente la porta fuoco, onde evitare di provocare una fuoriuscita di fumo nell'ambiente (a se-
  conda del tiraggio della canna fumaria).

• Ricaricare di combustibile il focolare e, quindi, richiudere la porta fuoco.

Evitare di surriscaldare il prodotto introducendo eccessive quantità di combustibile.

Introduire combustible quando si sono formate le braci e la fiamma si è abbassata.

L'apparecchio è dotato di una valvola di bypass, che all'atto dell'aperture agevola la fuoriuscita di fumo in canna fumaria minimizzando gli sbuffi di fumo in ambiente.

8.3 Funzionamento

Controllo combustione

La combustione viene regolata dal registrar aria (A) (Fig. 15). Ruotandolo verso i simboli (+) o (-) si otterrà un maggiore o minore flusso d'aria comburette e di conseguenza una combustione più rapida o più lenta.

Pulizia vetro

Durante il funzionamento del caminetto è possibile favore la pulizia del vetro ceramicicoattraverso la leva di regolazione (A) (Fig. 16)月以来 dover aprire la porta.

Se si après la leva al massimo (+) un flusso d'aria investe la superficie del vetro ceramico, pulendolo. Per effettuare esta operazione dotarsi di un dato.

9 PULIZIA E MANUTENZIONE

Le operazioni di pulizia sono essere effettuate dall'utente.

Le operazioni di manutenzione devono essere effettuate da parte di un centro di assistenza technique autorizzato.

Prima di effettuare qualiasi operazione di pulizia e/o manutenzione adottare le seguenti precauzioni:

Assicurarsi che tutte le parti dell'apparecchio siano fredde.
- Accertarsi che le ceneri siano completeness spente.
Utilizzare i dispositivi di protezione individuale previsti dalla direttiva 89/391/CEE.
- Accertarsi che l'interruttore generale di linea sua disinserito (ove presente).
- Accertarsi che l'alimentazione non possa essere riattivata accidentally. Staccare la spina alla presa a muro (ove presente).
- Operare sempre con attrezzature appropriate per la manutenzione.
Terminata la manutenzione o le operazioni di riparazione, prima di rimettere in servizio dell'apparecchio, reinstallare tutte le protezioni e riattivare tutti i dispositivi di sicurezza.

9.1 Programma di pulizia e manutenzione ordinaria

9.1.1 Pulizia ordinaria (utente)

	OGNIACCENSIONE	OGNI SETTIMANA1	MESE
Griglia ("Fig. 17") X
Cassetto / Vano cenere ("Fig. 17") X
Vetro ("Fig. 19") X

9.1.2 Manutenzione ordinaria (centro di assistenza technician abilitato)

	1 ANNO (*)
Guarnizioni (porta, cementi reflattari, ecc.)	X
Collettore fumi	X
Sistema fumario (fare riferimento al paragrafo “9.3.2 Manutenzione delsystema fumario”	X
Apparecchio (fare riferimento al paragrafo “9.3.3 Manutenzione dell'apparecchio”	X

(*) Almeno una volta all'anno oppure agli 4000 kg di combustibile bruciati.

9.2 Pulizia ordinaria

9.2.1 Pulizia del focolare

Quotidianamente oppure prima di anni accensione è necessario verificare che la griglia focolare sia libera da eventuali residui di combustione che possano ostruire il libero passaggio d'aria comburette.

1) Pulire accuramente la griglia (A) (Fig. 17). Rimuoverla ed effettuare la pulizia del focolare utilizzato una scopetta (non in dotazione) facendo convogliare i residui della combustione nel cassettocene.

Riporre la griglia con massima cautela su un piano d'appoggio adeguato.

Leimmagini deli seguente paragrafi sono puramente indicative.

Estrarre lacene alla camera di combustione perché i sali presenti provocano corrosione del metallo. Inoltre lacene potrebbe otturare il passaggio dell'aria variano lo sviluppo della fiamma che, nel caso si avvincasse al vetro, aumentoebbe la corrosione.

2) Estrarre il cassetto genere (B) dal basamento ed aspirare l'eventuale genere depositata nei vani sottostanti (Fig. 17).

Il cassettocene che si trova al di sotto del focolaredeveseessere svuotato quotidianamente perevitare che lacene raggiunga il colmo,causando surriscaldamenti della griglia in ghisa del focaloreinibendo il passaggio di aria al focalore.

3) Aspirare i fori posteriori (C) e anteriori (D - ove previsti) del distributore aria comburente al fine di evitare eventuali accumuli di genere (Fig. 18).

I refrattari subiscono delle deformazioni per dilatazione durante il funzionamento dell'apparecchio, dovute alle alte temperature raggiunte. Per quello motivo le fissure lasciate fra un pezzo e l'alto dei refrattari devono essere considerate normali. Durante la combustione queste fissure vengono riempite delle ceneri che assorbono le dilatazioni dei refrattari.

9.2.4 Pulizia del vetro

Si effettua con un panno umido o con della carta inumidita e passata nella cenere.

Strofinare finché il vetro è pulito.

Non pulire il vetro durante il funzionamento dell'apparecchio e non utilizzato spugne abrasive.

Nonutilizzare solventi,acidi o detersivi, detergenti liquidi o prodotti aggressivi.

9.3 Manutenzione ordinaria

9.3.1 Manutenzione del collettore fumi

Apriere la porta, Sollevare il deflettore (D) e rimuovere la lamiera della post-combustione (A) ("Fig. 13"). Rimuovere in sequenza la parete di fondo (B), le pareti laterali (C) e il deflettore superiore (D) ("Fig. 14") (paragrafo "Regolazione valvola bypass".)

Rimuovere il tappo collettore fumi (A) ("Fig. 20").

Utilizzare una spazzola con laccio flessibile per pulire il giro fumi presente nella camera di combustione ("Fig. 21").

Asportare gli eventuali residui che cadono nel collettore fumi aiutandosi con un aspiracenere.

9.3.2 Manutenzione delsystema fumario

Da effettuarsi almeno una volta all'anno, oppure agli 4000 kg di combustibile bruciati (como specificato nella norma di prodotto), rivolgendosi a personale specializzato

Se esistono dei tratti orizzontali, è necessario verificare e asportare l'eventuale deposito di cenere e fuligine prima che le stesse otturino il passaggio dei fumi.

Le incrostazioni all'interno della canna fumaria pregiudicano il tiraggio ottimale. Quando raggiungono uno spessore di 5-6 mm, in presenza di elevate temperature e di scintille possono incendiarii con seguenze facilitamente immaginabili sua per la canna fumaria che per l'abitazione.

9.3.3 Manutenzione dell'apparecchio

Da effettuarsi almeno una vola all'anno, oppure agli qual volta l'apparecchio segnala la richiesta di manutenzione.

Durante l'opération di manutenzione, il technique dovra:

• fare una pulizia accurata e completinga del giro dei fumi;
• verificare regolazione valvola bypass;
• verificare lo stato e la buona tenuta di tutte le guarnizioni;
• verificare lo stato e la pulizia di tutti i componenti interni;
• verificare la tenuta e la pulizia dell'innesto dell'uscita fumi;
• verificare il corretto funzionamento dell'apparecchio.

10 DEMOLIZIONE E SMALTIMENTO

La demolizione e lo smaltimento dell'apparecchio sono ad esclusivo carico e responsabilità del proprietario che dovrà atteneri sempre e comunique alle normative in vigore nel Paese dove si opera per lo smaltimento dei materiali ed eventualmente per la denunciation di smaltimento, in materia di sicurezza, rispetto e tutela dell'ambiente.

Lo smaltimento dei materiali cui po essere affidatoanche a terzi, purché si ricorra sempre a ditte autorizzate al recupero e all'eliminazione dei materiali in questione.

Tutte le operazioni di smontaggio per la demolizione devono avvenire ad apparecchio fermo e privato dell'energia elettrica di alimentazione, ove presente.

L'abbandono dell'apparecchio in aree accessibili costituisce un grave pericolo per persona ed animali.

Smaltire in modo differenziato il prodotto consente di evitare possibili seguenze negative per l'ambiente e per la salute e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse.

La responsabilità per eventuali danni a persone ed animali ricade sempre sul propriétario. All'atto della demolizione la marcatura CE, il presente manuale e gli altri documenti relativi a questo appearecchio dovranno essere distrutti.

10.1 Smaltimento componenti elettrici

• Asportare tutto l'apparato elettrico.
• Separare gli accumulatori presenti nelle schede elettroniche.
• Rottamare la struttura dell'apparecchio tramite le ditte autorizzate.

INFORMAZIONE PER IL CORRETTO SMALTIMENTO DELLE BATTERIE AI SENSI DELL'A DIRITTIVA EUROPEA 2006/66/EC

Prego sostituire la batteria quando la sua carica elettrica è esaurita: alla fine della sua vita utile esta pila non deve essere smaltita insieme ai rifiuti indifferenziate. Deve essere consegnata presso apposti centri di raccolta differenziata oppure presso i rivenditori che forniscono quello servizio. Smaltire separamente una batteria consente di evitare possibili effetti negativi sull'ambiente e sulla salute umana derivanti da uno smaltimento inadeguato e permette di recuperare e riciclare i materiali di cui è composta, con importanti risparmi di energia e risorse. Per sottolineare l'obbligo di smaltire separatamente le batterie, sulla pila è riportato il significolo del cassetto barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Il significato del cassetto barrato riportato sull'etichetta dell'apparecchiatura indica che il prodotto non deve essere smaltito come rifiuto non selezionato ma deve essere inviato a strutture di raccolta分开 per il recupero e il riciclaggio.

Ai sensi dell'art.13 del Decreto Legislativo n°151 del 25 luglio 2005 di attuazione della Direttiva 2002/96/ CE del 23 Febbraio 2003 sui Rifiuti di Apparecchiature Elettriche ed Elettroniche relative alle misure e procedure finalizzate a prevenir la produzione di rifiuti di apparecchiature elettriche ed elettroniche, denominate RAEE, promuovendo il reimpiegoo, il riciclaggio e altre forme di recupero in modo da ridurne la quantità da avviare allo smaltimento e migliorando l'intervento dei soggetti che partecipano al ciclo di vita di tali prodotti.

Table of contents

1 GENERAL INTRODUCTION 27

Palazzetti si riserva di variare in qualunque momento ezza preavviso i propri prodotti nell'intento di migliorarlizza pregiudicarme le caratteristiche essenziali.
