MANUALE UTENTE KAC361 KRESS

Elenco dei componenti....55

Sicurezza del prodotto....56

Istruzioni sul Funzionamento....59

Lubrificazione della catena....61

Funzionamento....62

Trasporto....64

Manutenzione della sega 64

Pulizia....67

Immagazzinamento....67

|

Individuazione dei guasti....67

Dati tecnici....68

Dichiarazione di conformità....70

INTRODUZIONE

Gentile Cliente,

Grazie per aver acquistato questo prodotto Kress Commercial. Ci dedichiamo allo sviluppo di prodotti di alta qualità per soddisfare le vostre esigenze relative alla progettazione dei giardini.

Il marchio Kress è sinonimo di un servizio di prima qualità. Se avete domande o dubbi, per tutta la durata di utilizzo dei prodotti, nel corso degli anni, vi preghiamo di contattare il rivenditore presso il quale avete acquistato il prodotto, o il nostro Servizio clienti per ricevere assistenza.

Siamo sicuri che le piacerà lavorare con il suo prodotto Kress per gli anni a venire.

USO PREVISTO

In combinazione con KAC104 - Testa di alimentazione, questa motosega a asta è progettata per potare e tagliare rami fuori dalla portata delle braccia. Tutti i tagli devono essere trasversali alle venature. Questo prodotto è destinato solo al taglio del legno.

1. SHAFT
2. COPERTURA DI TRASMISSIONE
3. DADI ESAGONALI
4. DI GUIDA
5. CATENA DELLA SEGA
6. VITE DI TENSIONAMENTO DELLA CATENA
7. FODERO PROTETTIVO
8. PIGNONE DI TRASMISSIONE
9. SIMBOLO DI DIREZIONE DELLA CATENA
10. PIASTRA DELLA BARRA
11. PERNO DI POSIZIONAMENTO DELLA BARRA
12. ASTA DI PROLUNGA*

ISTRUZIONI ORIGINALI SICUREZZA DEL PRODOTTO AVVISI GENERALI PER LA SICUREZZA DEGLI UTENSILI A MOTORE

ATTENZIONE! Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni elencate di seguito potrebbe provocare una scossa elettrica, un incendio e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterli consultare quando necessario.

Il termine «elettroutensile elettrico» utilizzato di seguito in questo manuale si riferisce a utensili elettrici alimentati dalla rete (con linea di allacciamento), oltre che ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1. POSTO DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altre persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.

2. SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Non utilizzare la macchina in condizioni di pioggia o umidità. Questo potrebbe aumentare il rischio di scosse elettriche. Una volta bagnata dalla pioggia durante il funzionamento, la macchina e la batteria devono essere asciugate prima di riporle o caricarle. Rimuovere la batteria e reinserirla se la macchina non si accende. Mantenere il collegamento della batteria libero da sporcizia e detriti e pulirlo con una spazzola o un panno morbido e asciutto. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere

l'apparecchio, oppure di togliere la spina dalla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigoli o da parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Se si deve utilizzare l'utensile a motore in un luogo umido, utilizzare una fonte di alimentazione con protezione a corrente residua. L'uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3. SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l'utensile elettrico durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'utensile potrà causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'utensile elettrico, si potrà ridurre il rischio di ferite.
c) Evitare avviamenti involontari. Controllare che l'interruttore sia nella posizione off prima di effettuare il collegamento a una sorgente di alimentazione/batteria, e prima di sollevare o trasportare l'utensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'utensile accesso all'alimentazione di corrente potrà essere causa di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni.
e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sarà possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L'impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere.
h) Non lasciare che la familiarità acquisita

con l'utilizzo frequente dell'elettroutensile si trasformi in autocompiacimento e trascuratezza dei principi di sicurezza. Un'azione imprudente può causare lesioni gravi entro una frazione di secondo.

1. Maneggio ed impiego accurato di utensili elettrici

a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzando l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.

b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato.

c) Scollegare la spina dalla sorgente di alimentazione e/o la batteria dall'utensile prima di effettuare regolazione, cambiare accessori, o riporre gli utensili a motore. Tale precauzione eviterà che l'apparecchio possa essere messo in funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'apparecchio a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione dell'apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'apparecchio stesso. Far riparare le parti danneggiate prima d'impiegare l'apparecchio. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente.

f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di apparecchio. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non permettono l'uso e il controllo sicuri dell'elettroutensile in situazioni impreviste.

1. MANEGGIO ED IMPIEGO ACCURATO DI ACCUMULATORI

a) Caricare l'accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di

accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso.

b) Utilizzare negli utensili elettrici solo ed esclusivamente gli accumulatori previsti allo scopo. L'uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.

c) Tenere l'accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.

d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall'accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall'accumulatore potrà causare irritazioni cutanee o bruciature.

e) Non utilizzare una batteria o un elettroutensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un'esplosione o un incendio.

f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130°C potrebbe provocare un'esplosione.

g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'elettroutensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumentando il rischio d'incendio.

1. ASSISTENZA

a) Fare riparare l'apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'apparecchio.

b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

AVVERTENZA DI SICUREZZA DI SEGA POTATRICE

1. Tenere la sega potatrice a una distanza sufficiente dalle linee elettriche aeree.

2. Fare attenzione al pericolo di posizioni operative, nonché il rischio dei rami cadenti e i rami

che sono caduti al suolo e sta rimbalzando.

L'operatore può essere colpito da rami cadenti

o da quelli che rimbalzano dopo aver caduto al

suolo. Rimuovere i rami nelle sezioni.

1. Per ridurre i rischi, mantenere le persone presenti a una distanza di sicurezza dalla macchina durante questa operazione.
2. Mantenere sempre i piedi saldi a terra e un buon equilibrio durante l'uso. Utilizzare l'imbracatura fornita in dotazione.
3. Utilizzare DPI durante l'operazione, compreso l'udito protezione, protezione per gli occhi (visiera o occhiali) e protezione della testa e indumenti.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d) Non sottoporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Tenere le cellule e il pacco batteria puliti e asciutti.
g) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
h) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.
i) Non lasciare un pacco batteria in carica se non in uso.
j) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
k) Ricaricare solo con il caricatore specificato da Kress. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura.
I) Non utilizzare un pacco batteria non

progettato per l'uso con l'apparecchiatura.

m) Tenere il pacco batteria fuori dalla portata dei bambini.
n) Conservare i documenti originali del prodotto per riferimenti futuri.
o) Rimuovere la batteria dall'apparecchiatura, se non in uso.
p) Smaltire adeguatamente.
q) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo.
r) Tenere la batteria lontano da microonde e alta pressione.
s) Attenzione! Non utilizzare batterie non ricaricabili.

CONSERVARE QUESTE ISTRUZIONI

SIMBOLI

	Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni.
	Attenzione
	Indossare protezione per le orecchie.
	Indossare protezione per gli occhi.
	Indossare una mascherina antipolvere.
	Indossare un dispositivo di protezione per il capo.
	Indossare guanti protettivi.
	Calzature protettive.
	Mantenere una distanza sufficiente dalle linee elettricheBatteria agli ioni di litio (Li-lon). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sarà poi riciclata o demolita allo scopo di ridurre l'impatto ambientale. I pacchi batteria possono costituire un pericolo per l'ambiente e per la salute umana in quanto contengono sostanze pericolose.
	Non bruciare.
	Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell'acqua, con conseguenti rischi per l'ambiente. Non smaltire le batterie esaurite nei rifiuti generici.
	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.
	Smaltimento ecologico I vecchi apparecchi elettrici non devono essere smaltiti insieme ai rifiuti residui, ma devono essere smaltiti separatamente. Lo smaltimento presso il punto di raccolta comunale da parte dei privati è gratuito. Il proprietario dei vecchi apparecchi è tenuto a portarli in questi punti di raccolta o in punti di raccolta simili. Con questo piccolo sforzo personale, si contribuisce al riciclo di preziose materie prime e al trattamento di sostanze tossiche.
	Sblocca
	Blocco

Nota: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

MONTAGGIO

AVVERTENZA! Non installare la batteria prima che sia stata assemblata letamente.

Maneggiando la catena della sega avere cura di portare sempre dei guanti di protezione.

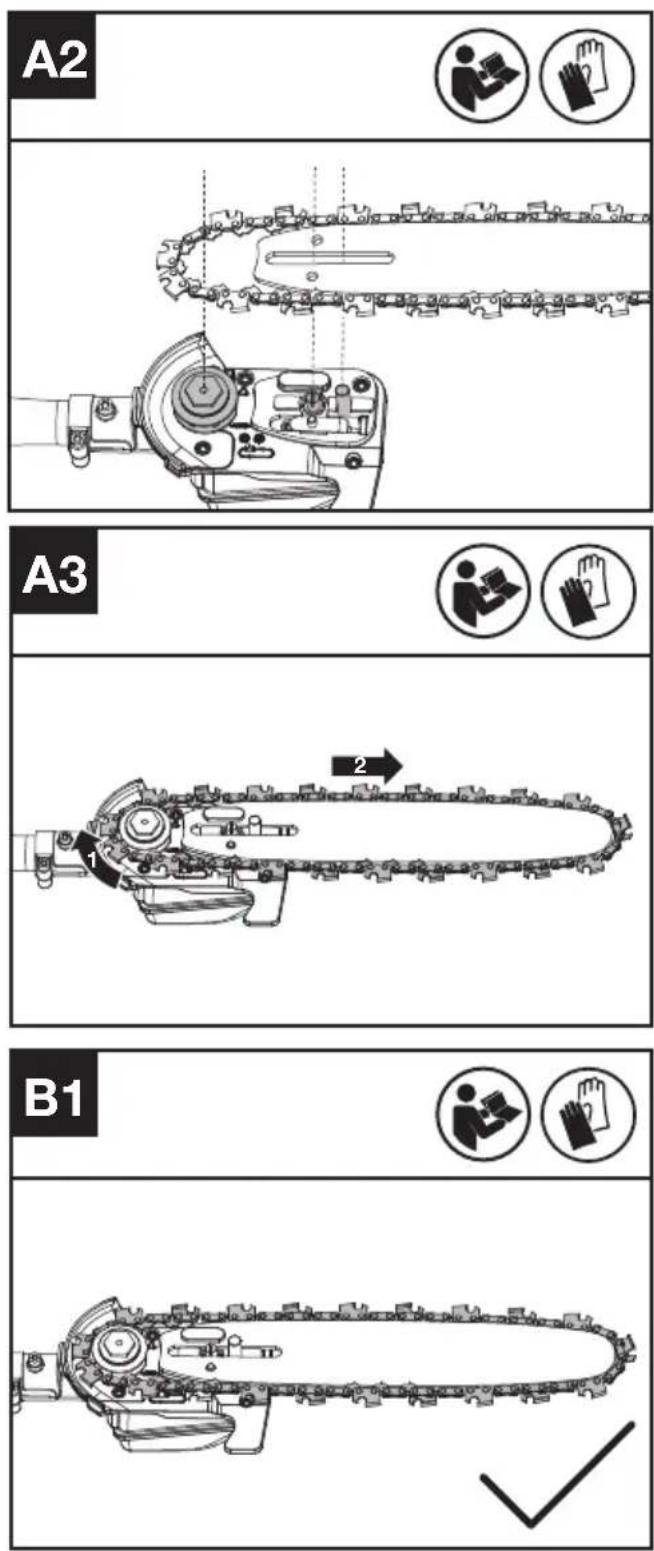

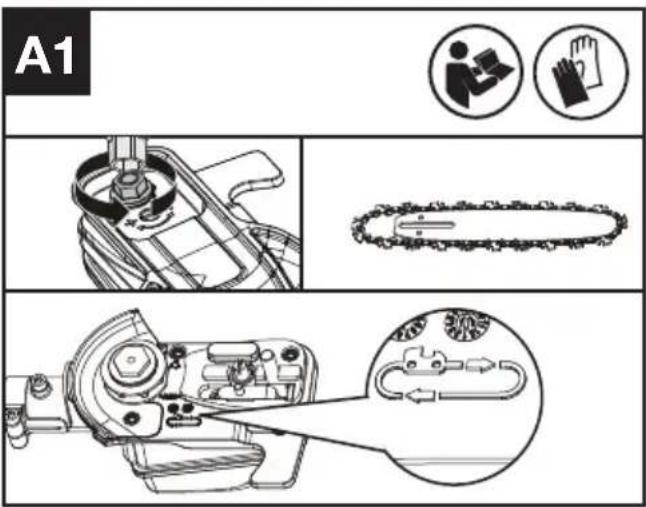

MONTAGGIO CATENA E BARRA GUIDA

1. Allentare la vite esagonale per rimuovere la copertura del dispositivo di comando. Far scorrere la catena nella fessura intorno alla barra guida. Assicurarsi che la catena sia orientata nella direzione corretta. (Vedere Fig. A1)
2. Posizionare la catena sul pignone motore in modo che il perno di posizionamento della barra sulla piastra della guida si inserisca nella scanalatura dell'apertura sulla barra guida. (Vedere Fig. A2, A3)

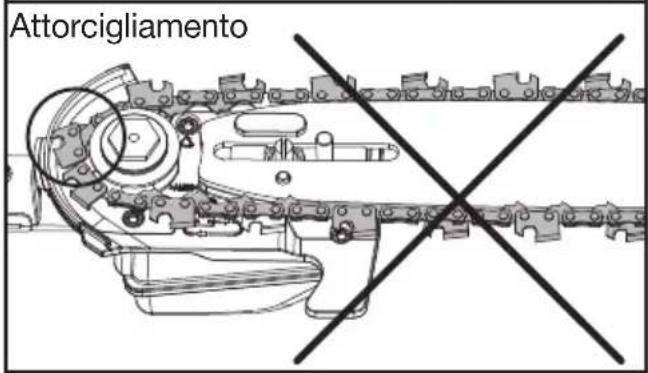

3. Assicurarsi che tutte le parti siano posizionate correttamente. Verificare che i collegamenti di trasmissione siano completamente inseriti nel pignone motore (Vedere Fig. B1), evitando di di piegarsi come mostrato in Fig. B2. Se si verifica una piega, sollevate la catena sulla barra guida appena prima della piega e tirare fuori la piega. NOTA: La catena dovrebbe ruotare liberamente ma richiede un certo sforzo per ruotare.
4. Posizionare la copertura del dispositivo di comando e stringere la vite esagonale.

A1

B2

AVVERTENZA! La catena non è ancora in tensione. Applicare tensione alla catena come descritto nella sezione "Tensionamento della catena". Ora è necessario ispezionare la catena per assicurarsi che sia tesa correttamente.

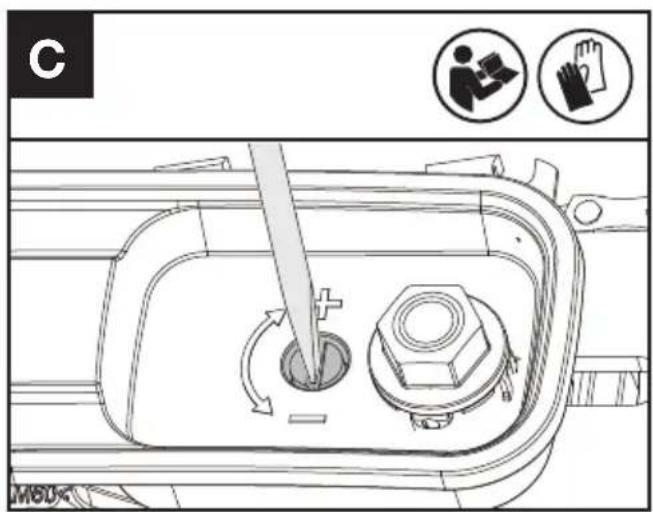

SERRAGGIO DELLA CATENA DELLA SEGA (VEDERE FIG. C, D)

NOTA: Le nuove catene della sega si adatteranno alla barra quando utilizzate per la prima volta. Verificare frequentemente la tensione della catena quando la sega viene utilizzata per la prima volta e stringere quando la catena diventa allentata intorno alla barra guida.

• Rimuovere il pacco batteria prima di regolare la tensione della catena della sega.
• Gli spigoli di taglio sulla catena sono affiliati. Utilizzare guanti protettivi durante la manipolazione della catena.

• Mantenere sempre una corretta tensione della catena. Una catena allentata potrebbe saltare fuori dalla scanalatura della barra guida. Ciò potrebbe causare lesioni all'operatore e danni alla catena. Una catena allentata farà sì che la catena, la barra e il pignone si usurino rapidamente.

• Posizionare la motosega su una superficie piana adatta e allentare il dado esagonale.

• Girare la vite di tensionamento della catena in senso orario fino a quando è stretta. (Vedere Fig. C)

NOTA: La tensione aumenta automaticamente mentre si gira la vite di tensionamento della catena in senso orario. Quindi serrare saldamente il dado esagonale.

1. Controllare la tensione impostata dalla vite di tensionamento della catena. La corretta tensione della catena è raggiunta quando la catena può essere sollevata di circa la metà della profondità della catena dalla barra di guida al centro. Questo dovrebbe essere fatto usando una mano protetta da quanto per sollevare la catena contro il peso della macchina. (Vedere Fig. D) Quindi serrare completamente il dado esagonale.

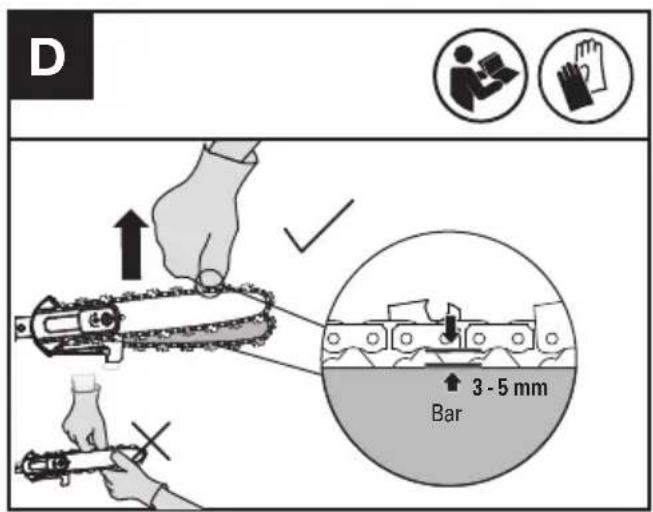

NOTA: La catena è correttamente tensionata quando può essere sollevata dalla barra guida e il

la catena di trasmissione è all'interno del binario della barra guida.

NOTA: La catena si allenterà durante il taglio e perderà la giusta tensione. Quando la catena diventa lenta, allentare il dado esagonale, riavvitare la vite di tensionamento della catena, quindi riavvitare il dado esagonale per reimpostare correttamente la tensione della catena seguendo i passaggi da 1 a 3 elencati precedentemente.

C M80×

D 3 - 5 mm Bar

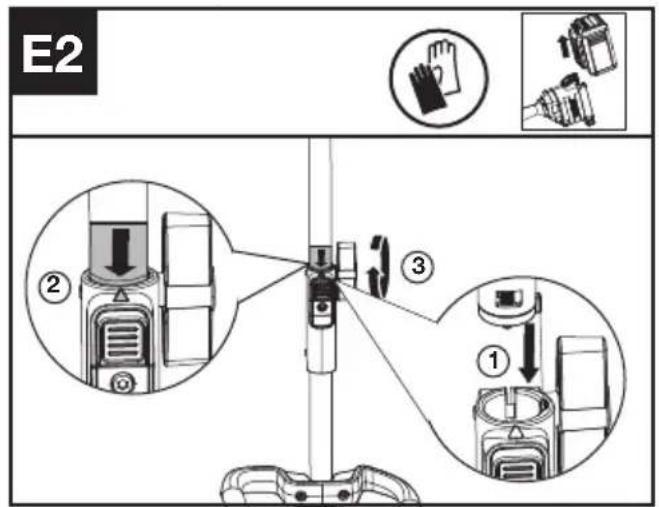

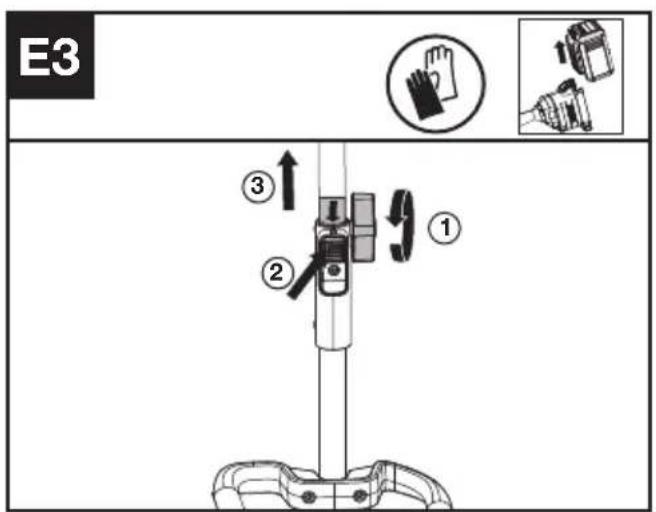

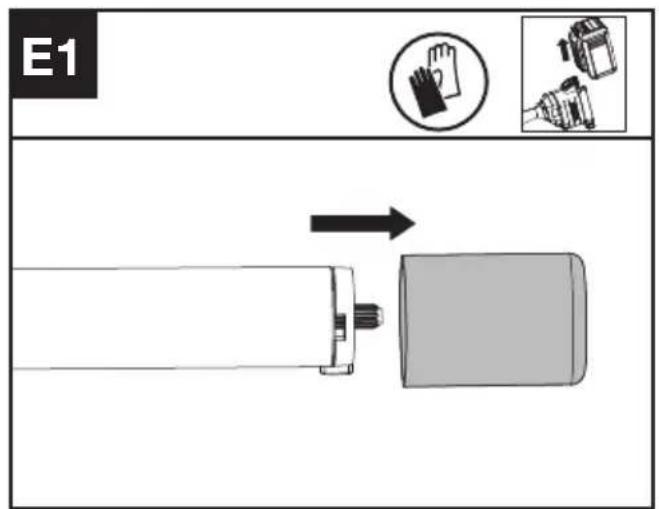

Montaggio e smontaggio della testa di lavoro (Vedere Fig. E1, E2, E3)

1. Rimuovere il cappuccio protettivo dall'estremità dell'albero di attacco.
2. Per il montaggio, allineare l'icona del triangolo sul pulsante con l'etichetta della freccia sull'albero di attacco.
3. Spingere gli alberi insieme finché non si sente un "clic". Il bordo dell'etichetta della freccia deve essere vicino all'alloggiamento del collegamento dell'albero.(Nota: Se la testa di lavoro della sega a palo non può essere installata completamente nell'attorcigliamento EN 9 testa di alimentazione, ruotare leggermente la testa di lavoro finché non è possibile inserire completamente l'albero)
4. Terminare l'assemblaggio stringendo la manopola in senso orario.
5. Per lo smontaggio, allentare la manopola, ruotare in senso antiorario, quindi premere il pulsante di rilascio ed estrarre gli alberi. Riposizionare

il cappuccio di protezione sull'albero dell'accessorio per evitare che polvere e detriti penetrino nell'albero.

E1

E2 ② ③ ①

E3 ③ ② ①

Informazioni di montaggio e smontaggio per l'albero di prolunga, fare riferimento alle immagini E1, E2 e E3.

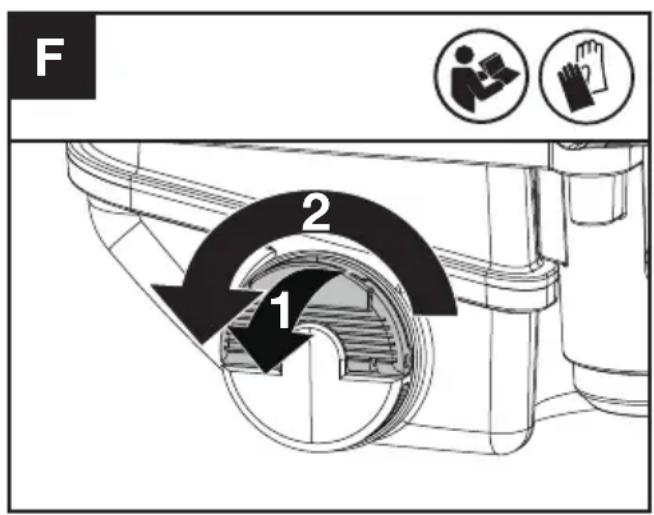

LUBRIFICAZIONE DELLA CATENA (VEDERE FIG. F)

IMPORTANTE: La sega a asta non è fornita con olio per barra e catena. È

essenziale riempirlo con olio per barra e catena prima dell'uso. Non far funzionare mai la sega a asta senza olio per barra e catena o permettere che il serbatoio si svuoti, poiché ciò causerà danni estesi al prodotto. NOTA: La durata della catena e la capacità di taglio dipendono da una lubrificazione ottimale. Pertanto, la catena viene automaticamente oliata durante il funzionamento.

RIEMPIMENTO DEL SERBATOIO DELL'OLIO:

AVVERTENZA: Rimuovere il blocco batteria prima di riempire il serbatoio dell'olio.

1. Posizionare la motosega su una superficie adatta con il tappo di riempimento dell'olio rivolto verso l'alto.
2. Pulire l'area intorno al tappo di riempimento dell'olio con un panno e svitare il tappo girandolo in senso antiorario.
3. Aggiungere olio per barra e catena fino a riempire quasi completamente il serbatoio.
4. Evitare che sporco o detriti entrino nel serbatoio dell'olio, rimontare il tappo di riempimento dell'olio e stringere girandolo in senso orario fino a quando non è stretto a mano.

È importante utilizzare un lubrificante per barra e catena (non olio per autoveicoli)

formulato per funzionare in un'ampia gamma di temperature senza richiedere diluizione. Questo può essere acquistato presso il luogo in cui è stata acquistata questa motosega o il proprio ferramenta locale. Non utilizzare oli sporchi, usati o altrimenti contaminati. Potrebbe verificarsi un danneggiamento della barra o della catena. L'uso di lubrificanti per barra e catena non approvati annullerà la garanzia.

Mantenere l'olio per barra fuori dalla portata dei bambini. In caso di ingestione, contattare immediatamente un medico. Conservare lontano da fonti di calore o fiamme libere.

F 1 2

FUNZIONAMENTO

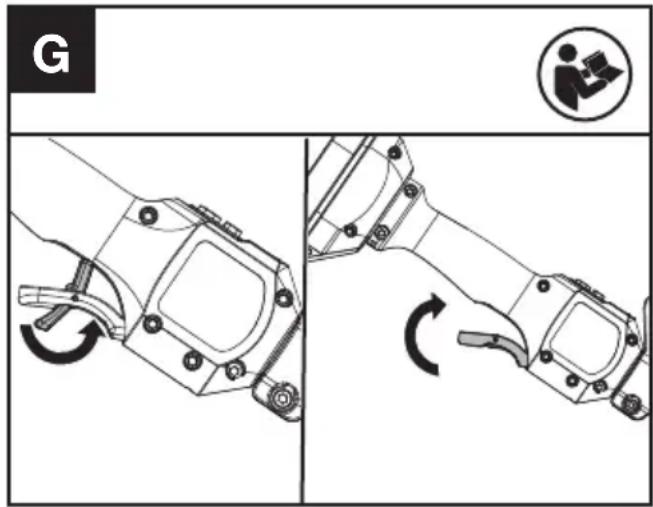

Avvio della sega a palo

G

1. Premere innanzitutto in avanti la leva di sicurezza disattivazione, quindi premere e tenere premuto il grilletto dell'acceleratore per avviare la macchina.

NOTA: Ulteriori dettagli sono disponibili nel manuale della testa motore.

TAGLIO

IMPORTANTE: Controllare periodicamente il serbatoio dell'olio. Controllare la tensione della catena sostituita di recente ogni volta che si sostituisce il pacco batteria.

(1) Installare il pacchetto batteria sulla macchina.
(2) Non permettere alla catena di venire a contatto con il terreno durante il funzionamento, poiché ciò appiattirà la catena.
(3) Utilizzare entrambe le mani per impugnare la sega.
(4) Assicurarsi che la posizione sia salda. Mantenere i piedi alla larghezza delle spalle. Distribuire il peso uniformemente su entrambi i piedi.
(5) Quando si è pronti per effettuare un taglio, seguire le procedure di avvio e la selezione della velocità sopra indicate. Ciò accenderà la sega. Rilasciare il grilletto spegnerà la sega. Assicurarsi che la sega stia funzionando a piena velocità prima di iniziare un taglio.
(6) Quando si inizia un taglio, posizionare lentamente la catena in movimento contro il legno. Il legno dovrebbe essere il più vicino possibile alla testa di taglio. Tenere saldamente la sega in posizione per evitare eventuali rimbalzi o scivolamenti (movimenti laterali) della sega.
(7) Guidare la sega usando una leggera pressione e non applicare una forza eccessiva sulla sega, lasciando che faccia il suo lavoro. Il motore si sovraccaricherà e potrebbe bruciarsi. Funzioneràin modo migliore e più sicuro alla velocità per cui è stata progettata.
(8) Rimuovere la sega da un taglio con la sega in funzione a piena velocità. Arrestare la sega. Assicurarsi che la catena si sia fermata prima di posare la sega.

(9) Esercitarsi su tronchi di prova in un'area di lavoro sicura fino a quando ci si sente a proprio agio, utilizzando un movimento fluido e un ritmo di taglio costante.

DISPOSITIVI DI SICUREZZA CONTRO IL RIMBALZO SU QUESTA SEGA

Questa sega è dotata di una catena a basso rimbalzo e di una barra guida ridotta nel rimbalzo. Entrambi gli elementi riducono il rischio di rimbalzo. Tuttavia, il rimbalzo può comunque verificarsi con questa sega a asta.

I seguenti passaggi ridurranno il rischio di rimbalzo.

• Utilizzare entrambe le mani per impugnare la sega mentre è in funzione. Mantenere una presa ferma.
• Mantenere tutti gli elementi di sicurezza in posizione sulla sega. Verificare che funzionino correttamente.
• Mantenere sempre una posizione solida e un equilibrio.
• Posizionarsi leggermente sul lato sinistro della sega. Ciò impedisce al corpo di trovarsi direttamente in linea con la catena.
• Non lasciare che la punta della barra guida tocchi nulla quando la catena è in movimento.
• Non seppellire la punta della barra guida o cercare di effettuare un taglio a tuffo (forare il legno usando la punta della barra guida).
• Prestare attenzione a eventuali spostamenti del legno o ad altre forze che potrebbero pizzicare la catena.
• Usare estrema cautela quando si rientra in un taglio precedente.
• Utilizzare solo la catena a basso rimbalzo e la barra guida fornite con questa sega a asta o quelle consigliate.
• Non utilizzare mai una catena smussata o allentata. Mantenere la catena affilata con la tensione corretta.

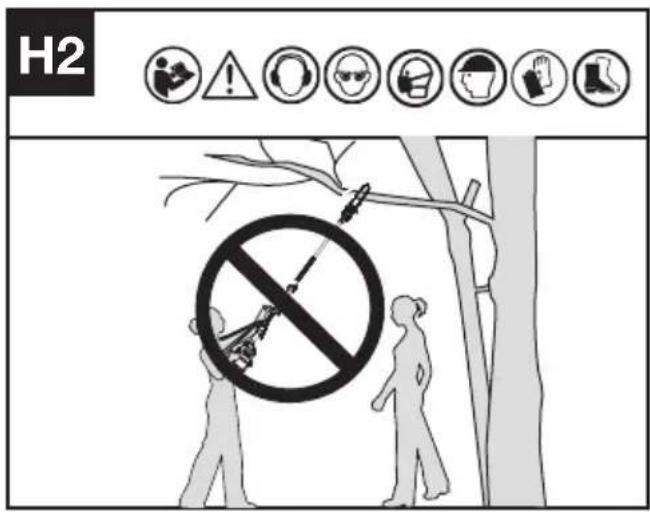

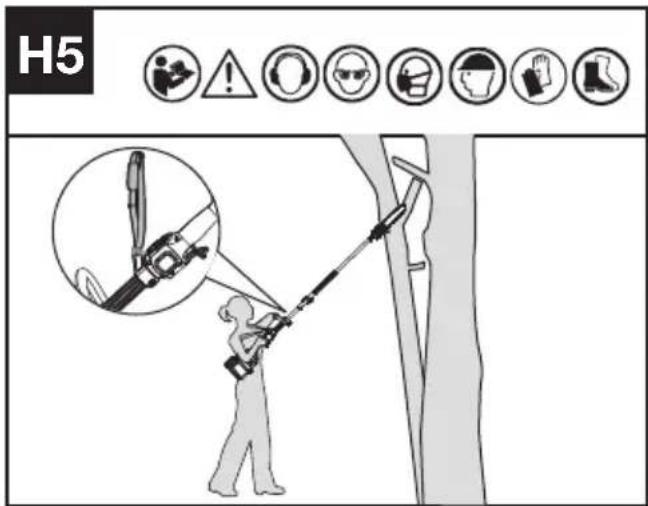

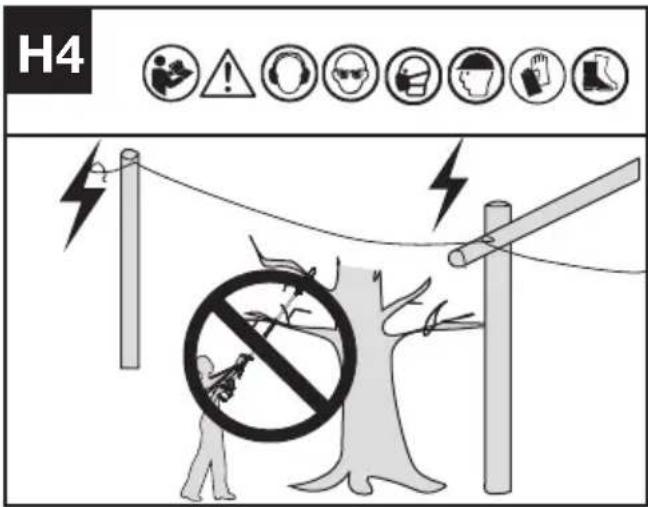

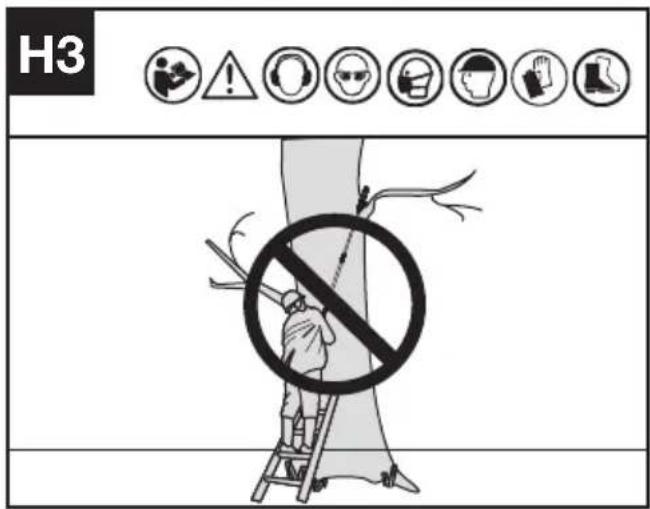

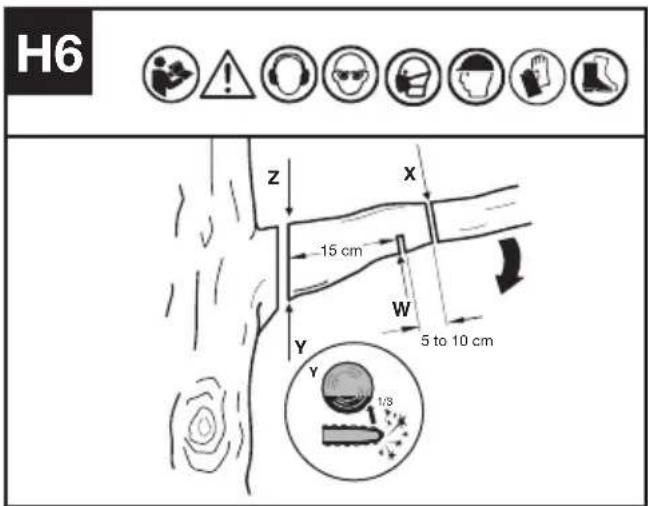

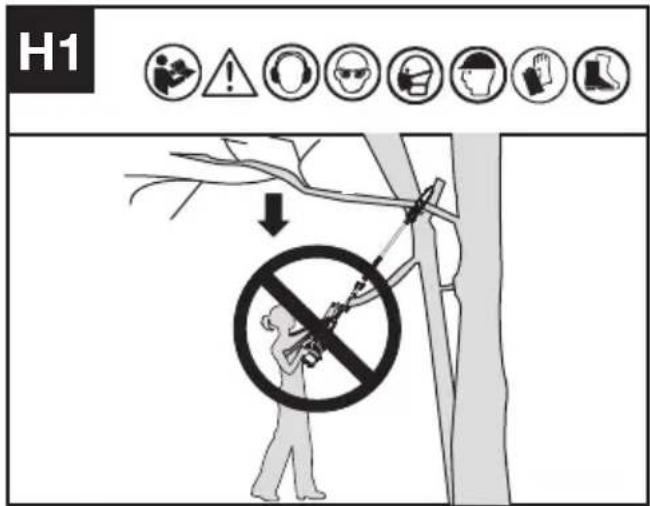

TAGLIO DI RAMI ALTI

1. Inserire il pacco batteria nella macchina.
2. Prima di tagliare un ramo alto, prestare particolare attenzione alla probabile traiettoria di caduta del ramo. ATTENZIONE: Non posizionarsi direttamente sotto un ramo in fase di taglio. Tenere lontano gli astanti. Non stare su una scala o su un altro tipo di supporto instabile durante l'uso dell'attrezzo. Non utilizzare l'attrezzo vicino a cavi, alimentazione elettrica o linee telefoniche. Mantenersi a 3 metri di distanza da tutte le linee elettriche. (Vedere Fig. H1-H4)

H1 ↓

H2 No !

H3 No !

1. Utilizzare entrambe le mani per afferrare la sega a palo e tagliare i rami.

H5 !

POTATURA DI UN ALBERO

AVVERTENZA: Evitare i contraccolpi. Un contraccolpo può dare luogo a lesioni personali gravi o a un decesso.

Per evitare il rischio di contraccolpi, consultare la sezione "Contraccolpi".

Attenzione: Non utilizzare la motosega a asta durante

• su un albero;
• su una scala o in qualsiasi altra posizione instabile;

- in qualsiasi posizione scomoda.

Si potrebbe perdere il controllo della sega con la possibilità che si verifichino lesioni personali gravi. AVVERTENZA: Rivolgersi a un professionista se ci si trova ad affrontare condizioni operative aldilà della proprie capacità.

La potatura di un albero consiste nel tagliare rami di un albero in vita. Accertarsi di avere un equilibrio stabile. Tenere i piedi e lespalle ben divaricati.

Distribuire il peso in modo uniforme su entrambi i piedi.

Per potare un albero seguire le istruzioni descritte di seguit

1. Effettuare il primo taglio a pochi centimetri (c) dal tronco dell'albero sul lato inferiore del ramo. Usare

la parte superiore della barra guida per effettuare questo taglio. Tagliare circa 1/3 del diametro del ramo (Vedere Fig. H6).

1. Spostarsi di qualche centimetro (il 30% di c) più in alto sul ramo. Effettuare il secondo taglio dall'alto del ramo. Continuare il taglio fino a tagliare completamente il ramo.
2. Continuare il terzo taglio il più vicino possibile al tronco dell'albero, recidendo completamente il moncone rimanente. Utilizzare la parte inferiore della barra di guida per effettuare questo taglio.

PER GLI UTENSILI A BATTERIA

L'intervallo di temperatura ambiente consigliato per lo scarico è di -20 °C \~45 °C.

La temperatura ambientale raccomandata per il caricabatterie durante la ricarica è di-5 °C\~45 °C.

TRASPORTO

Trasporto della motosega a asta

1. Spegnere la motosega a asta e rimuovere la batteria.
2. Quando si trasporta la motosega a asta a mano, tenere l'asta della motosega facendo attenzione che la macchina sia parallela al terreno e la barra sia rivolta all'indietro.
3. Quando si trasporta la motosega a asta in un veicolo, assicurarla e posizionarla in modo da evitare movimenti o danni.

MANUTENZIONE DELLA SEGA

Seguire le istruzioni di manutenzione presenti in questo manuale. Una pulizia e manutenzione adeguata della sega, della catena e della barra guida possono ridurre le probabilità di usura. Ispezionare ed effettuare la manutenzione della sega dopo ogni uso. Ciò aumenterà la durata di servizio della propria sega. Se la sega si bagna sotto la pioggia durante il funzionamento, la macchina e la batteria devono essere asciugate prima di riporle o caricarle.

MANUTENZIONE E IMMAGAZZINAMENTO DELLA MOTOSEGA AD ASTA

1. Rimuovere il pacco batteria

• Quando non è in uso
- Prima di spostarlo da un luogo all'altro
- Prima di effettuare la manutenzione
- Prima di cambiare accessori o attacchi, come catene e barra della sega

1. Ispezionare la motosega prima e dopo ogni utilizzo. Controllare attentamente se la protezione o altre parti sono danneggiate. Verificare eventuali danni che potrebbero influire sulla sicurezza dell'operatore o sul funzionamento della sega. Controllare l'allineamento o il bloccaggio delle parti mobili. Verificare la presenza di parti rotte o danneggiate. Non utilizzare la motosega se i danni influiscono sulla sicurezza o sul funzionamento. Far riparare i danni presso un centro di assistenza autorizzato.

3. Mantieni I Eseguire con cura la manutenzione della motosega.

• Tenere la catena affilata, pulita e lubrificata per prestazioni migliori e più sicure.
• Seguire i passaggi indicati in questo manuale per affilare la catena.
• Mantenere le impugnature asciutte, pulite e prive di olio e grasso.
• Tenere tutte le viti e i dadi ben stretti.

4. Durante la manutenzione, utilizzare solo parti di ricambio identiche.

5. Quando non è in uso, conservare sempre la motosega

• In un luogo alto o chiuso, fuori dalla portata dei bambini
  • In un luogo asciutto
• Con il fodero protettivo in posizione

MANUTENZIONE DELLA BARRA

Per massimizzare la durata della barra, si consiglia di seguire questi accorgimenti di manutenzione.

Le guide della barra che trasportano la catena devono essere pulite prima di ritirare l'utensile o se è presente sporcizia sulla barra o sulla catena.

Le guide devono essere pulite ogni volta che viene rimossa la caten

L'eliminazione occasionale delle sbavature dalle guide della barra può essere necessaria con una lima piatta.

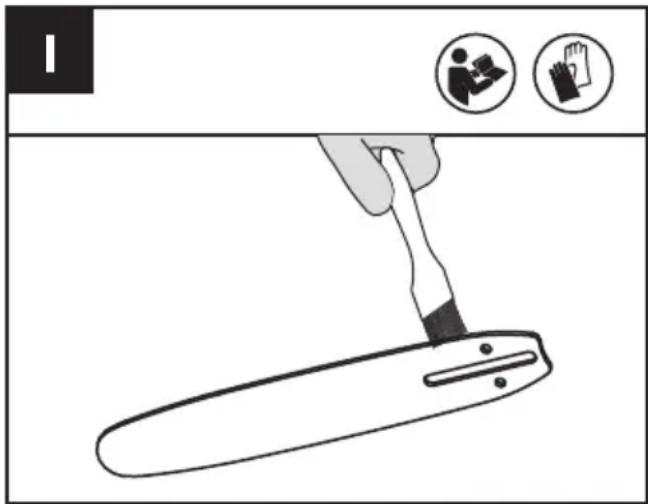

PER PULIRE LE GUIDE DELLA BARRA

1. Rimuovere il coperchio della catena e la barra e la catena. (vedere sezione MONTAGGIO)
2. Utilizzando una spazzola metallica, un cacciavite o uno strumento simile, rimuovere i residui dalle guide della barra. (Vedere Fig. I)
3. Assicurarsi di pulire accuratamente i passaggi dell'olio.

CONDIZIONI CHE RICHIEDONO LA MANUTENZIONE DELLA CATENA E DELLA BARRA DI GUIDA:

• La sega taglia su un lato o a uad angolo.
• È necessario forzare la sega per praticare il taglio.
• Fornitura di lubrificante inadeguata alla barra e alla catena.

Verificare la condizione della barra di guida ogni volta che si affila la catena. Una barra di guida usurata danneggerà la catena e renderà difficoltàoso il taglio. Dopo ogni uso, con l'unità disconnessa dalla sorgente di alimentazione, rimuovere tutta la segatura dalla barra di guida e dal foro del dente.

Quando la parte superiore della guida è irregolare, utilizzare una lima piatta per ripristinare le estremità e i lati quadrati.

Limare le estremità della guida e i lati squadrati

Scanalatura usurata Scanalatura corretta

Sostituire la barra di guida quando la scanalatura è usurata, la barra di guida è piegata o incrinata o quando si verifica un surriscaldamento o una sbavatura eccessiva delle guide. Se è necessaria la sostituzione, utilizzare soltanto la barra di guida specificata per la sega nell'elenco delle parti di riparazione o sull'etichetta posta sulla motosega.

SOSTITUIRE BARRA E CATENA.N

Sostituire la catena quando i denti siano troppo logorati per essere affilati o quando la catena si rompa. Utilizzare soltanto le catene di ricambio indicate in questo manuale.

Ispezionare la guida prima di affilare la catena. Una guida logora o danneggiata è pericolosa e rende l'operazione di taglio più difficile.

AFFILATURA DELLA CATENA DELLA SEGA

AVVERTENZA: Rimuovere il pacco batteria dalla sega prima delle operazioni di

manutenzione. Lesioni gravi o morte possono essere causate da folgorazione o contatto del corpo con la catena in movimento.

Le lame della catena sono affiliate. Usare guanti protettivi quando si maneggia la catena.

Mantenere affilati e puliti gli utensili da taglio. La sega eseguirà il suo lavoro in maniera più veloce e più sicura. Una catena smussata causerà un deterioramento eccessivo dei denti, della guida, della catena e del motore. Se è necessario spingere con forza la catena nel legno e se tagliando si producono soltanto segatura e poche grandi schegge, vuol dire che la catena è smussata.

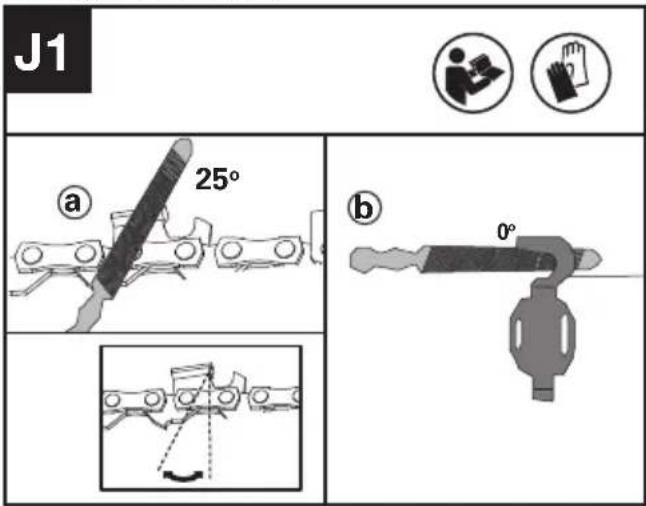

Prima di affilare, prestare attenzione ai seguenti passaggi:( Vedi Fig. J1)

J1 a 25° b 0°

a:Angolo di limatura; b:posizione della lima.

Come affilare i denti

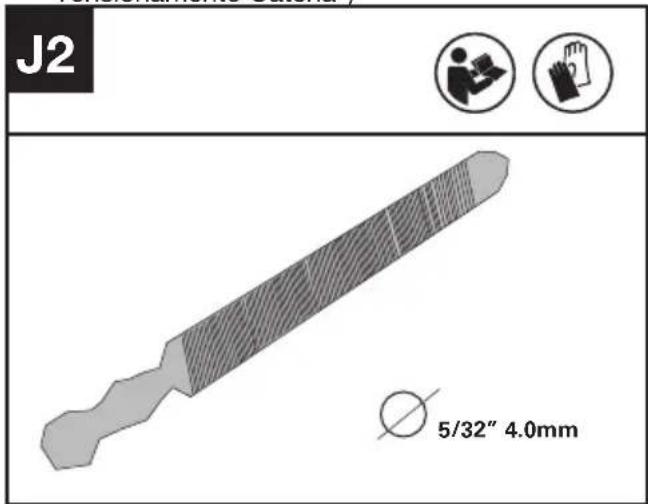

1. Preparare una lima rotonda per affilare la taglierina. (Vedi Fig. J2). Nota: bloccare saldamente la barra di guida in una morsa prima di affilare la catena. Assicurarsi che la catena non sia "tagliata" e possa muoversi liberamente sulla barra di guida. Controllare che la catena sia correttamente tesa. (Vedere sezione "Tensionamento Catena")

J2 5/32" 4.0mm

1. Affilare le frese con lima dal lato interno dei denti di taglio verso l'esterno della catena. (Vedi Fig. J3)

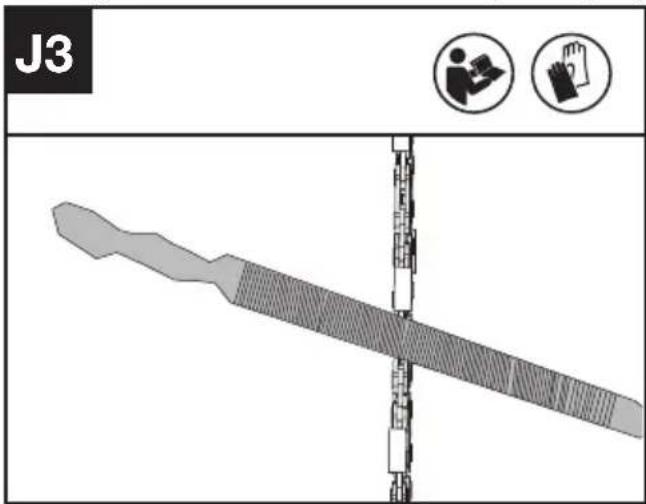

J3

1. Limare tutte le frese su un lato della barra di guida.
2. Ruotare la motosega e limare tutte le frese sul lato opposto.
3. Assicurarsi che la lunghezza di tutti i denti di taglio sia la stessa. Per garantire un taglio efficiente, sicuro e liscio, limare l'altezza del calibro di profondità a 0,65 mm. Assicurarsi che il bordo anteriore del calibro di profondità sia arrotondato. (Vedi Fig. J4)

J4 0.65 mm

INSPEZIONE E MANUTENZIONE DELLA CATENA DI TRASMISSIONE

ATTENZIONE: Prima di effettuare il controllo, è obbligatorio spegnere la sega ad asta e rimuovere la batteria.

1. Rimuovere il coperchio della catena di trasmissione, la catena e la guida della barra.

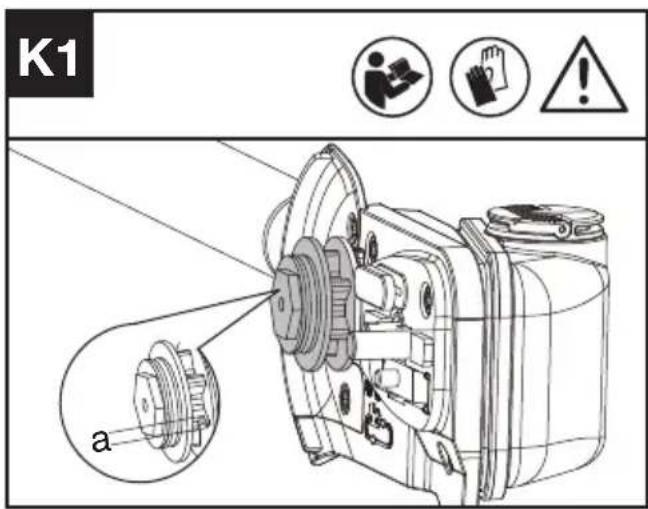

2. Verificare se i segni di usura sono più profondi di a= 0,5 mm come mostrato nella Figura S1, in tal caso, la catena di trasmissione deve essere sostituita. (Vedi Fig. K1)

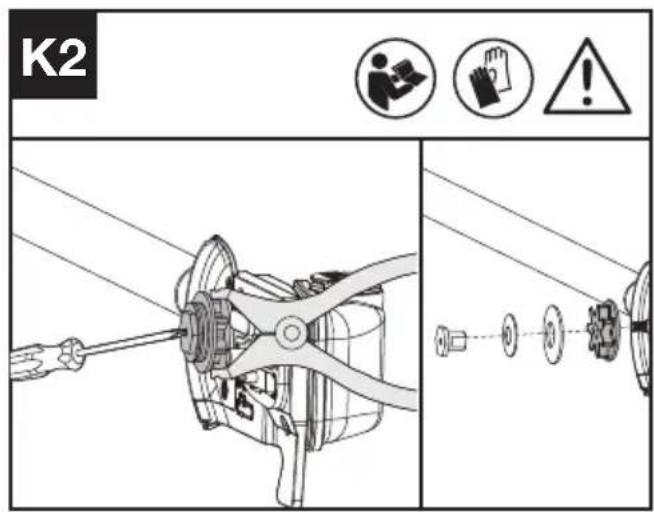

3. Quando si sostituisce la catena di trasmissione, controllare catena di trasmissione con delle pinze

e utilizzare un cacciavite per allentare la vite e sostituirla. (Vedi Fig. K2)

K1 a

K2 ① ② ③

PULIZIA

1. Spegnere la motosega a asta e rimuovere la batteria.
2. Non utilizzare detergenti o solventi aggressivi. Dopo l'uso, pulire la macchina con un panno umido imbevuto di un detergente delicato.
3. Mantenere il collegamento della batteria libero da sporcizia e detriti e pulirlo con una spazzola o un panno morbido e asciutto.
4. Non spruzzare acqua sul motore e sui componenti elettrici.
5. Non usare un'idropulitrice per pulire la macchina

IMMAGAZZINAMENTO

1. Rimuovere il pacco batteria dalla sega ad asta prima di riporlo.
2. Conservare la sega ad asta e la batteria in un luogo asciutto e sicuro, fuori dalla portata dei bambini e di altre persone non autorizzate.
3. Una volta bagnata dalla pioggia durante il funzionamento, la macchina e la batteria devono essere asciugate prima di riporle o caricarle. Rimuovere la batteria e reinserirla se la macchina non si accende.

INDIVIDUAZIONE DEI GUASTI

Qualora l'elettroutensile non dovesse funzionare correttamente, la tabella che segue illustra problemi che si evidenziano in caso di guasto le possibili cause e le misure da adottare a rimedio del problema. Se non fosse possibile, in base alla stessa, identificare ed eliminare il problema, rivolgersi all'officina Service di fiducia.

ATTENZIONE: Prima di iniziare la ricerca della causa del guasto spegnere l'elettroutensile ed estrarre la batteria ricaricabile.

Problema Possibili cause Rimedi
La sega potatrice non funziona Batteria	esaurita	Caricare il pacco batteria
La sega potatrice funziona intermittentemente	Surriscaldamento	Posizionare la macchina in un logo fresco e ventilato per farla raffreddare.
	Pressione eccessiva applicata durante il taglio	Applicare una pressione relativamente inferiore durante il taglio.
	Allentare l’attacco	Rivolgersi ad un’officina specializzataContatto interne
	Grilletto on/off difettoso

Catena della sega asciutta.	Manca olio nel serbatoio dell'olio Versare dell'olio riempiendo il serbatoio
	Tappo di riempimento dell'olio ostruito
	Canale della fuoriuscita dell'olio otturato
Catena/binario di guida troppo caldi.	Manca olio nel serbatoio dell'olio Versare dell'olio riempiendo il serbatoio
	Tappo di riempimento dell'olio ostruito
	Canale della fuoriuscita dell'olio otturato
	Tensione della catena troppo alta. Regolare la tensione della catena
	Catena non più affilata Riaffilare la catena oppure sostituirla
Non si segare correttamente se la sega potatrice strappa e vibra	Tensione della catena troppo lenta. Regolare la tensione della catena
	Catena non più affilata Riaffilare la catena oppure sostituirla
	Catena eccessivamente consumata Sostituire la catena.
	Dentatura della sega indica nella direzione sbagliata

DATI TECNICI

	KAC361
Lunghezza della lama 25 cm
Velocità della catena	Alta: 17 m/sBassa: 13 m/s
Capacità del serbatoio di scorta olio 160 ml
Passo della catena	3/8" LP
Misura della catena 1.1 mm
Grado di protezione IPX4
Peso macchina 1.8 kg

COMBINAZIONI DI ACCESSORI DI TAGLIO

Accessorio di taglio

KAC333-10"/25cm 0.043"/1.1mm 3/8 LP barra

KAC302-10"/25cm 0.043"/1.1mm 3/8 LP catena

KAC335-12"/30cm 0.043"/1.1mm 3/8 LP barra

KAC304-12"/30cm 0.043"/1.1mm 3/8 LP catena

INFORMAZIONI CON ALBERO DI PROLUNGA (KAC360) INFORMAZIONI SUL RUMORE

Pressione sonora ponderata A	L_pA = 79 dB(A) K_pA = 3.0 dB(A)
Potenza sonora ponderata A	L_wA = 94,1 dB(A) K_wA = 1,1 dB(A)
Indossare protezione per le orecchie.

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN ISO 11680-1.

Valore emissione vibrazioni	a_h=1,3 m/s^2
	IncertezzaK=1,5 m/s^2

INFORMAZIONI SENZA ALBERO DI PROLUNGA INFORMAZIONI SUL RUMORE

Pressione sonora ponderata A	L_pA = 82 dB(A) K_pA = 3.0 dB(A)
Potenza sonora ponderata A	L_wA = 93 dB(A) K_wA = 1,5 dB(A)
Indossare protezione per le orecchie.

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN ISO 11680-1.

Valore emissione vibrazioni	a_fi = 1,87 m/s^2
	IncertezzaK=1,5 m/s2

Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all'altro e anche come verifica preliminare dell'espoziione.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

USARE sempre scalpelli, trapani e lame affilati.

Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da

rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITA

NOI,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A nome di Positec si dichiara che il prodotto

Descrizione: Sega ad asta a batteria

Codice: KAC361 (361 - designazione della macchina, rappresentativa della sega aasta

Funzioni: Taglio di rami alti

È conforme alle seguenti direttive:

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC modificato da 2005/88/EC

L'organismo competente

Nome: Intertek Deutschland GmbH (organismo notificato0905)

Indirizzo: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Certificazione N.: 24SHW0160

Informazioni con albero di prolunga (KAC360)

2000/14/EC modificato da 2005/88/EC:

- Procedura di conformità come da Annex V

- Potenza acustica pesata 94 dB(A)

- Massima potenza di rumore garantita 96 dB(A)

Informazioni senza albero di prolunga

2000/14/EC modificato da 2005/88/EC:

- Procedura di conformità come da Annex V

- Potenza acustica pesata 93 dB(A)

- Massima potenza di rumore garantita 95 dB(A)

conforme a,

EN 62841-1, EN ISO 11680-1, EN ISO 3744, EN

IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome Marcel Filz

Indirizzo Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M A

2024/01/26

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd.

Savvedlikehold....275

Rengjøring....278

Oppbevaring....278

NOR

Feilsøking....279
