INTRODUKTION

Kære kunde,

Tak, fordi du købte dette Kress Commercial-produkt. Vi har specialiseret os i at udvikle produkter af høj kvalitet, der dækker dine krav til din plæne og din have.

Kress-mærket står for service af førsteklasses kvalitet. Bed din lokale forhandler eller vores kundeserviceteam om hjælp, hvis du har spørgsmål om eller problemer med produktet i dets levetid.

Vi er overbeviste om, at du vil nyde at bruge dit Kress-produkt i de kommende år.

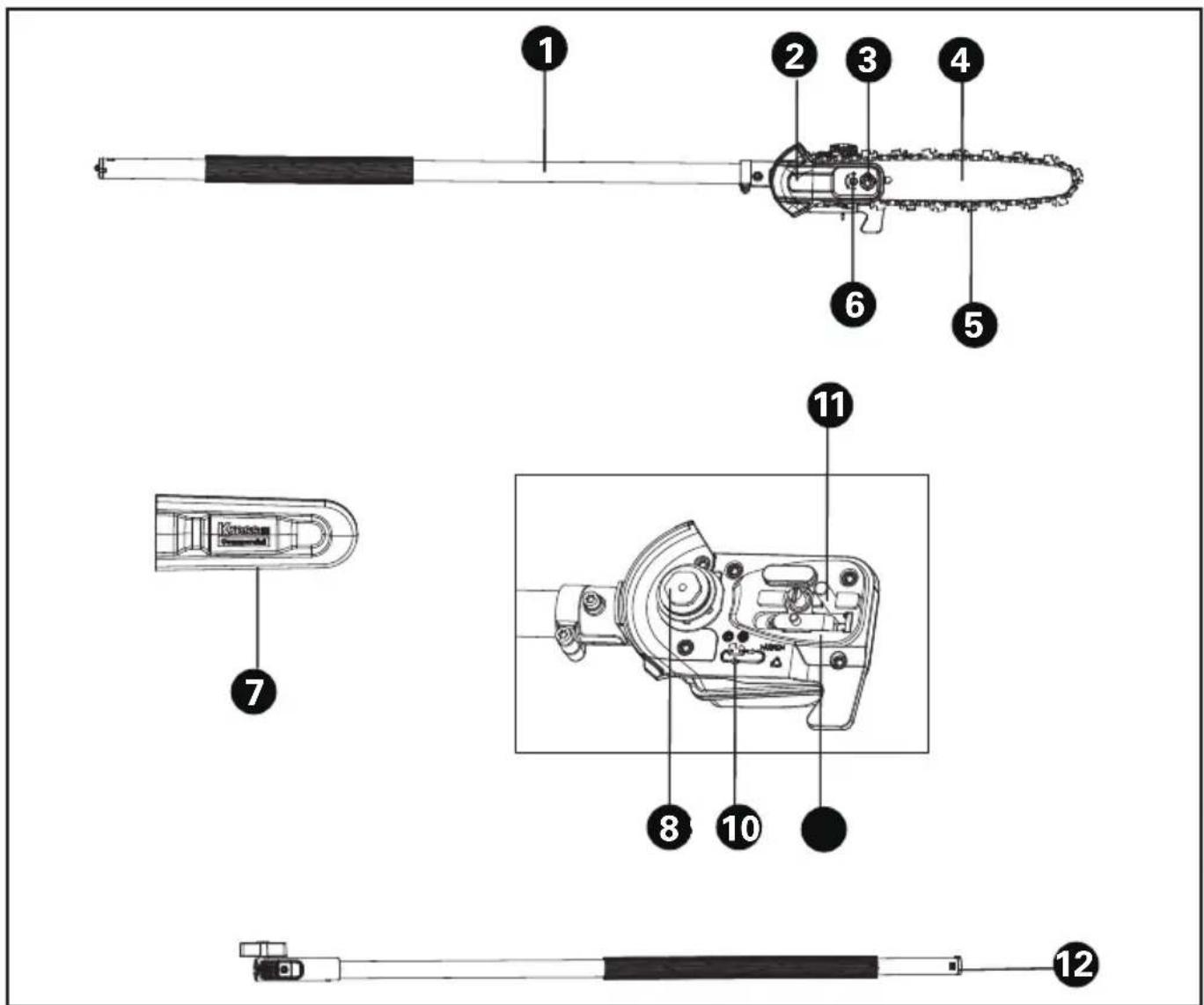

TILSIGTET BRUG

Sammen med KAC104 – motorenhed, denne stangsav er designet til at beskære og trimme grene uden for armslængde. Alle snit skal være på tværs af årerne. Produktet er udelukkende beregnet til savning i træ.

følger med el-værktøjet. /

tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/elleralvorlige personskader.

Udtrykket "elværktøj" i nedenstående advarsler henviser til dit eldrevne (med ledning) eller batteridrevne (uden ledning) værktøj.

1) ARBEJDSOMRÅDE
a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede arbejdsområder kan forårsage personskade.
b) Anvend ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elværktøj frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og tilskuere på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over værktøjet.

2) ELSIKKERHED

a) Elværktøjets stik skal svare til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug ikke adapterstik til elværktøj med jordforbindelse. Hvis du bruger uændrede stik og stikkontakter, der passer til stikkene, mindskes risikoen for elektrisk stød.

b) Undgå at røre ved overflader med jordforbindelse, f.eks. rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, hvis din krop får jordforbindelse.

c) Brug ikke maskinen i regnvejr eller fugtige omgivelser. Det kan øge risikoen for elektrisk stød. Hvis maskinen har været brugt i regnvejr, skal maskinen og batteriet tørres helt inden det oplades eller stilles til opbevaring. Tag batteripakken ud, og sæt den i igen, hvis maskinen ikke kan tændes.Hold batteriforbindelserne fri for snavs og afklip, og rengør dem med en blød og tør børste eller klud.

d) Undgå at udsætte ledningen for overlast. Bær ikke værktøjet i ledningen, og træk ikke i ledningen, når du tager stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød.

e) Brug altid forlængerledninger til udendørs brug, når du anvender værktøjet udendørs.

Risikoen for elektrisk stød mindskes, hvis forlængerledningen er egnet til udendørs brug.

f) Hvis det elektriske værktøj anvendes i fugtige omgivelser, skal der ubetinget anvendes en strømforsyning, der er beskyttet mod reststrøm. Det mindsker risikoen for elektriske stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, hold altid øje med værktøjet, og brug din sunde fornuft ved brug af elværktøjet. Brug ikke elværktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks koncentrationssvigt ved brug af elværktøj kan medføre alvorlig personskade.

b) Brug beskyttelsesudstyr. Brug altid sikkerhedsbriller. Sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn mindsker risikoen for personskade.

c) Undgå at starte utilsigtet. Kontroller, at kontakten står i stillingen OFF, inden udstyret tilsluttes en strømkilde og/eller batteripakke, samles op eller transporteres. Hvis du bærer elværktøj med fingeren på afbryderen eller sætter stikket i stikkontakten, mens afbryderen er tændt, er der risiko for ulykker.

d) Fjern justeringsnøgler og lignende fra elværktøjet, før du tænder det. Justeringsnøgler, der sidder på elværktøjets roterende dele, kan resultere i personskade.

e) Undgå at række for langt. Sørg for at have et godt fodfæste og underlag. Det giver bedre kontrol over elværktøjet i uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Hold hår, tøj og handsker på afstand af de bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget af de bevægelige dele.

g) Hvis værktøjet leveres med støvpose og adapter til støvudsugning, skal du kontrollere, at delene er tilsluttet korrekt. Disse enheder mindsker risikoen for skader på grund af støv.

h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

4) BRUG OG VEDLIGEHOLDELSE AF ELVÆRKT∅J

a) Undlad at presse elværktøjet. Brug det korrekte elværktøj til opgaven. Du opnår en bedre og mere sikker drift, hvis du anvender det korrekte elværktøj ved den anbefalede hastighed.

b) Undlad at bruge elværktøjet, hvis afbryderen ikke slår værktøjet til og fra. Elværktøj, der ikke kan kontrolleres ved hjælp af afbryderen, er

farligt og skal repareres.

c) Træk stikket på værktøjet ud fra strømkilden og/eller batteripakken, inden der foretages justeringer, udskiftning af dele eller opbevaring af værktøjet. Disse forholdsregler mindsker risikoen for utilsigtet start af elværktøjet.

d) Opbevar elværktøj utilgængelig for børn, og lad aldrig personer, der ikke er fortrolige med elværktøjet eller disse anvisninger, bruge elværktøjet. Elværktøj er farligt, hvis det bruges forkert.

e) Vedligehold elværktøjet. Kontrollér, om de bevægelige dele er korrekt justeret eller går tungt, om dele er gået i stykker og enhver anden tilstand, som kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker forårsages af dårligt vedligeholdt elværktøj.

f) Hold værktøjet skarpt og rent. Korrekt vedligeholdt elværktøj med skarpe klinger sætter sig ikke fast og er nemmere at kontrollere.

g) Brug elværktøjet, tilbehøret og eventuelle bits i henhold til disse anvisninger og på en passende måde for den pågældende type elværktøj. Tag altid højde for arbejdsomgivelserne og den forhåndenværende opgave. Hvis elværktøjet bruges til andre opgaver end den, det er beregnet til, kan det medføre farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

5) BRUG OG ANVENDELSE AF BATTERIVÆRKT∅J

a) Oplad kun med den oplader, der er angivet af producenten. En oplader, der passer til en type batterienhed kan forårsage risiko for brand, hvis den bruges sammen med en anden batterienhed.

b) Brug kun de el-værktøjer, der er specifikt angivet til batterienhederne. Brug af andre batterienheder kan udgøre en risiko for skade og brand.

c) Når batterienheden ikke bruges, skal du holde den væk fra andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre mindre metalgenstande, der kan skabe forbindelse mellem en klemme til en anden. Kortslutning af batteriklemmer kan forårsage brandsår eller brand.

d) Ved forkert brug kan der sprøjte væske ud af batteriet; undgå kontakt. Hvis der sker kontakt ved et uheld, skal du straks skylle med vand. Hvis der kommer væske i øjnene, skal du også søge lægehjælp. Væske, der sprøjtes ud fra batteriet, kan medføre irritation eller forbrænding.

e) Brug ikke akkuer eller værktøj, som er beskadiget eller modificeret. Beskadigede

eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.

f) Akkuer eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.

g) Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.

6) SERVICE

a) Service på elværktøjet skal udføres af en autoriseret reparatør ved hjælp af originale reservedele. Dette sikrer, at elværktøjet er sikkert at bruge.

b) Beskadigede akkuer må aldrig repareres. Reparation af akkuer må kun udføres af producenten eller autoriserede reparatører.

ADVARSEL OM MOTORSAVSIKKERHED

1. Hold motorsaven i tilstrækkelig afstand fra luftledningen.
2. Vær opmærksom på faren ved driftsstilling såvel som risikoen for, at der falder grene eller buler, der rammer jorden, og føreren kan blive ramt af faldende grene eller stødende grene efter at have ramt jorden. Slet grene i hvert afsnit.
3. For at reducere risikoen skal tilstedeværende holdes på sikker afstand af maskinen under driften.
4. Sørg for et solidt fodfæste og god balance under drift. Brug den medfølgende sele.
5. Brug PPE under drift, herunder hørelse beskyttelse, øjenværn (visir eller briller) og hovedbeskyttelse og beklædning.

BATTERISIKKERHED SIKKERHEDSFORSKRIFTER TIL BATTERISÄET

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses.
b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.

eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.

c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.
d) Batterisæt må ikke udsættes for mekaniske stød.
e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.
f) Opbevar batterisæt på et rent og tørt sted.
g) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.
h) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.
i) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.
j) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.
k) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret.
I) Brug kun det korrekte batteri til udstyret.
m) Batterisættet skal opbevares utilgængeligt for børn.
n) Opbevar den originale produktlitteratur til fremtidig brug.
o) Batterisættet skal fjernes fra udstyret, när det ikke er i brug.
p) Bortskaffes på en miljørigtig måde.
q) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden.
r) Hold batteriet væk fra mikrobølgeovne og højt tryk.
s) Advarsel! Brug ikke genopladelige batterier.

GEM DISSE INSTRUKTIONER

SYMBOLER

	For at undgå risikoen for personskader skal brugeren læse brugervejledningen
	Advarsel
	Bær høreværn
	Bær øjenværn

	Bær støvmaske
	Bær hjelm
	Bær beskyttelseshandsker
	sikkerhedssko
	Hold en tilstrækkelig afstand fra netledningen
	Lithium-ion-batteri. Dette produkt er markeret med symbolet “samlet separat” med alle batteripakker og batteripakker. Genanvend derefter eller fjern det for at reducere påvirkningen på miljøet. Batteripakken indeholder skadelige stoffer, der kan være skadelige for miljøet og menneskers sundhed.
	Må ikke brændes.
	Hvis det ikke håndteres korrekt, kan batteriet muligvis komme ind i vandcyklussen, hvilket kan forårsage skade på økosystemet. Bortskaf ikke brugte batterier som usorteret kommunalt affald.
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.
	Miljøvenlig bortskaffelse. Udtjente elektriske apparater må ikke bortskaffes sammen med almindeligt affald, men skal bortskaffes separat. Afhændelse på godkendte genbrugsstationer er gratis. Ejeren af udtjente apparater er ansvarlige for at bringe dem til disse indsamlingssteder eller til lignende steder. Med denne personlige indsats bidrager du til genanvendelse af værdifulde råvarer og behandling af giftige stoffer.Lås
	Låse

SAMLING OG BETJENINGS

Noter: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt.

MONTERING

WARNING! Installer ikke batteriet, før den er helt samlet.

Brug altid handsker, när du håndterer med savekæden.

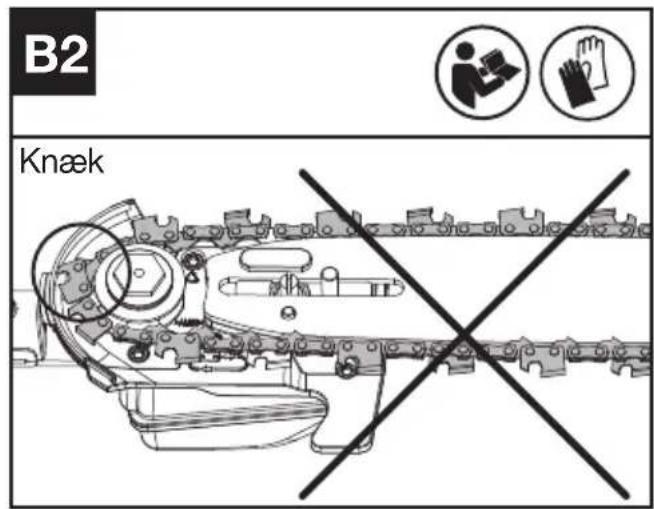

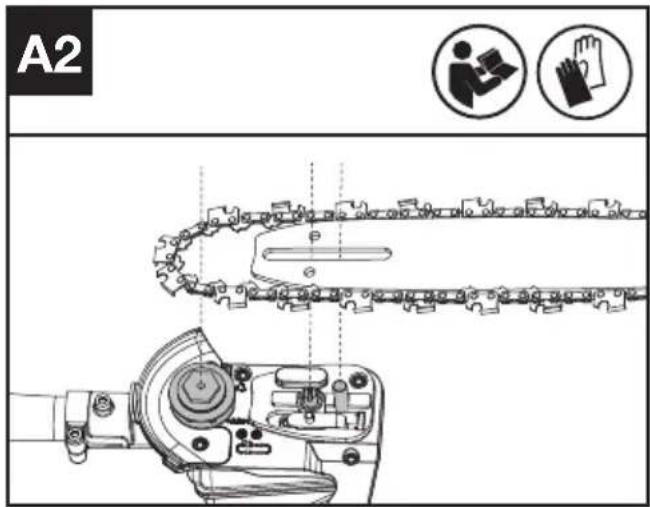

SAMLING AF KÆDE OG SVÆRD

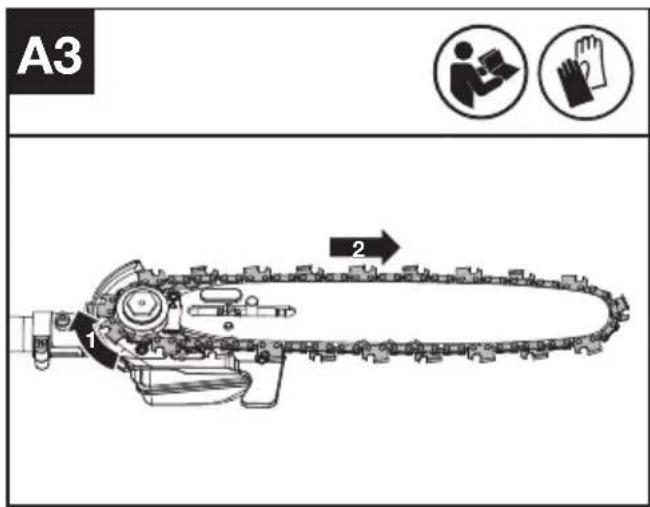

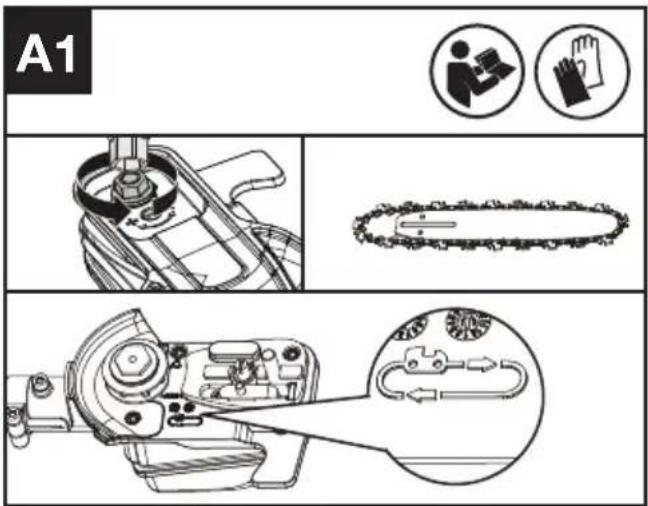

1. Løsn sekskantmøtrikken for at fjerne drevdækslet. Sæt kæden i rillen rundt om sværdet. Sørg for, at kæden roterer i den rigtige retning. (se fig. A1)
2. Sæt kæden på kædehjulet, så sværdets positioneringsbolt på fiberklodsen passer ind i kilesporet i åbningen på sværdet. (se fig. A2, A3).

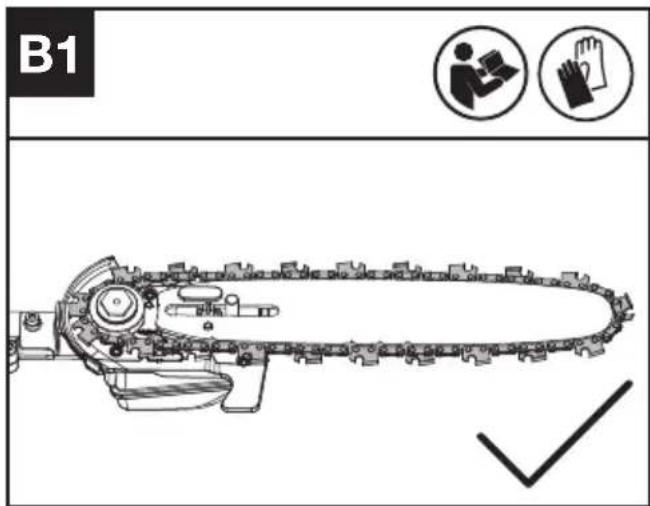

3. Sørg for, at alle delene sidder rigtigt. Sørg for, at drevleddene sidder helt fast i drevhjulet (se fig. B1), og undgå et knæk som vist i fig. B2. Hvis der opstår knæk, trækker du kæden opad på sværdet lige foran knækket og retter derefter knækket ud.
   BEMÆRK: Kæden skal kunne dreje frit, men det skal kræve en vis kraft at dreje den
4. Sæt drevdækslet på, og spænd sekskantmøtrikken.

A1 A1

A2

A3 1 2

B1 ✓

B2 Knæk

PAS PÅ! Kæden er endnu ikke stram. Stramning af kæde skal ske som beskrevet under "Stramning af kæde". Kontroller nu at kæden er korrekt spændt.

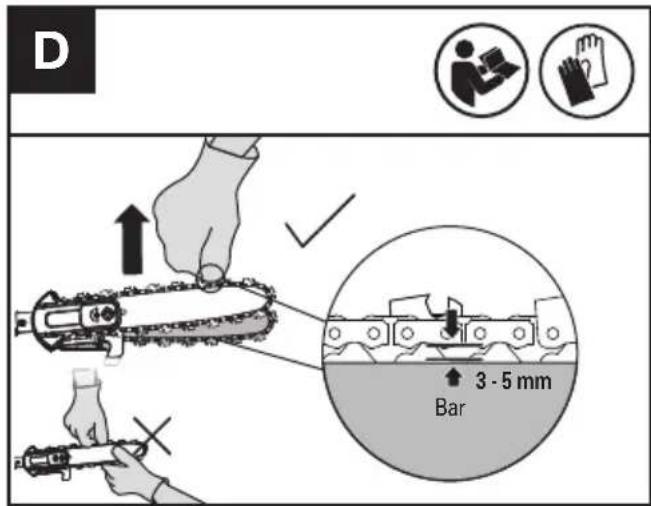

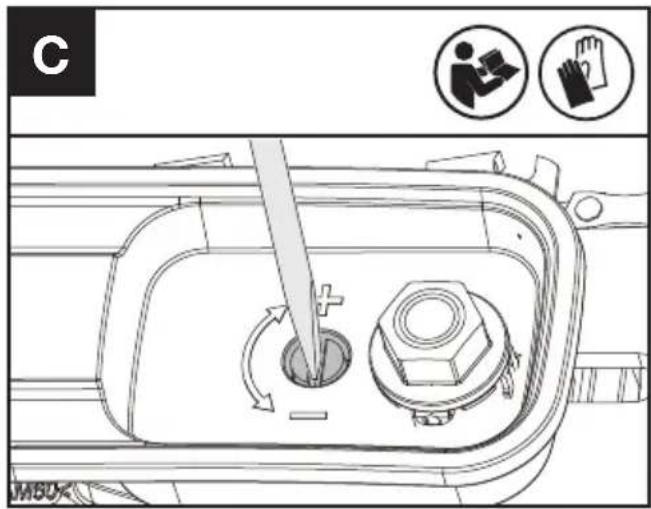

STRAMNING AF KÆDEN (SE FIG. C, D)

BEMÆRK: Nye savkæder vil sidde fast på sværdet, när de bruges første gang. Kontrollér regelmæssigt kædespændingen under første brug, og stram kæden, hvis den ligger for löst omkring sværdet.

• Fjern batteripakken, inden du justerer savkædens spænding.
• Kædens skær er skarpe. Brug beskyttelseshandsker ved håndtering af kæden.

• Sørg altid for, at kæden er spændt ordentligt. En løs kæde kan springe ud af rillen på sværdet. Dette kan skade brugeren og beskadige kæden. En løs kæde gør at kæden, sværdet og hjulet slides hurtigere.

• Placer stangsaven på en passende plan overflade, og løsn sekskantmøtrikken.

• Drej skruen til kædestramning med uret, indtil skruen sidder stramt. (se fig. C)

BEMÆRK: Stramningen øges automatisk, när skruen til kædestramning drejes med uret. Spænd derefter sekskantmøtrikken godt fast.

1. Kontroller, at kæden er strammet ordentligt med skruen til kædestramning. Den rigtige kædespænding er nået, när kæden (med et let træk) midt på sværdet kan hæves med cirka halvdelen af drevleddets dybde. Dette gøres ved at bruge den ene hånd med handsker til at hæve kæden mod maskinens vægt. (se fig. D) Spænd derefter sekskantmøtrikken helt til.

BEMÆRK: Kæden er korrekt spændt, når den kan løftes af sværdet, og drevleddet er inden for sværdets skinne.

BEMÆRK: Kæden vil løsne sig under skæringen og miste den rette spænding. Når kæden bliver løs, løsnes sekskantmøtrikken, skruen til kædestramning spændes igen, og sekskantmøtrikken spændes igen for at nulstille kædespændingen korrekt ved at følge trin 1 til 3, som beskrevet tidligere

C MBUX

D 3 - 5 mm Bar

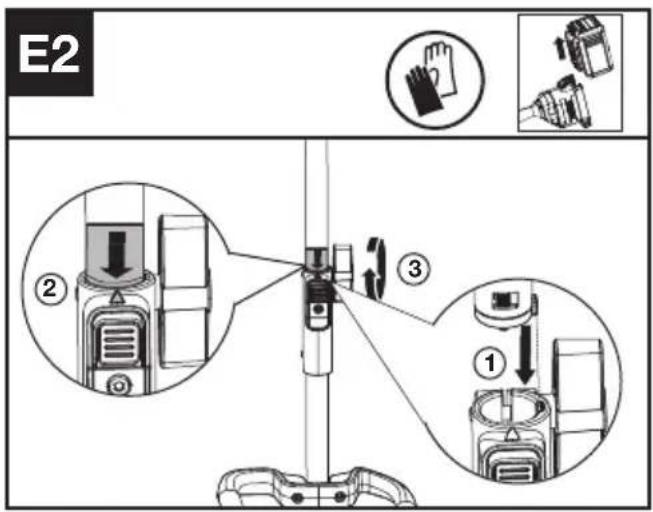

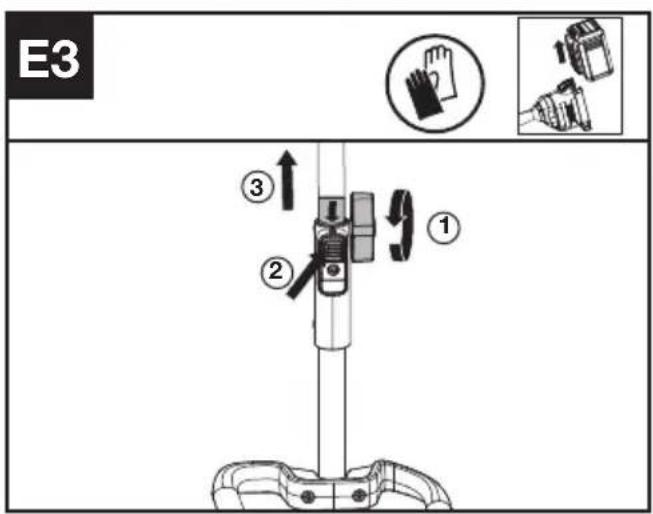

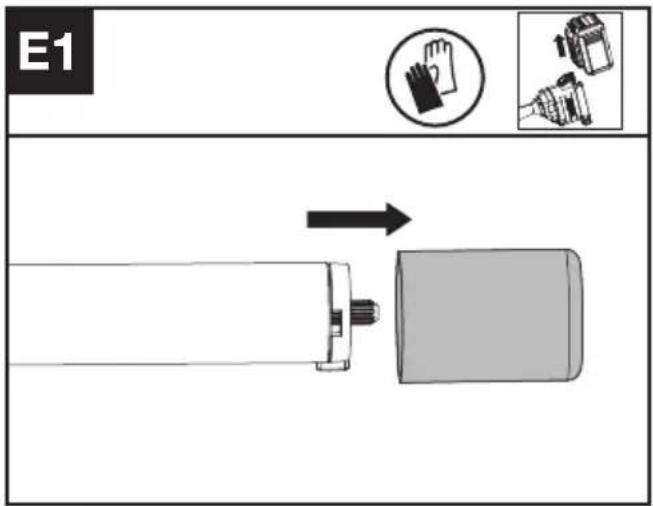

Montering og afmontering af tilbehør (SE Fig. E1, E2, E3)

1. Fjern beskyttelseshætten fra enden af påsatsskaftet.
2. Få trekanten på knappen til at flugte med pilen på mærkaten på påsatsskaftet for at samle delene.
3. Skub delene sammen, indtil der lyder et klik. Kanten af mærkaten med pilen skal være tæt på soklen, som påsatsskaftet er sat ind i. (Bemærk: Hvis beskæringssavens skaft ikke kan sættes helt ind i motorenheden, skal du beskæringssavens hoved lidt, indtil det er muligt at sætte skaftet helt ind).
4. Spænd til sidst vingemøtrikken med uret.
5. Adskil ved at løsne vingemøtrikken mod uret, og tryk derefter udløserknappen ind, og træk delene fra hinanden. Sæt beskyttelseshætten på påsatsskaftet for at undgå, at der kommer støv og snavs ind i det.

E1

E2 ② ③ ①

E3 ③ ② ①

Monterings- og adskillelsesinformation for forlængerakslen, henvis venligst til billeder E1, E2 og E3.

KÆDESM∅RING (SE FIG. F)

VIGTIGT: Stangsaven er ikke fyldt med sværd- og kædeolie. Det er vigtigt at påfylde sværd- og kædeolie inden brug

Start aldrig stangsaven uden sværd og kædeolie og lad ikke oliebeholderen blive tom, da dette vil medføre alvorlig skade på produktet.

BEMÆRK: Kædens levetid og skæreevne afhænger af, hvor godt den smøres. Derfor smøres kæden automatisk med olie under brug.

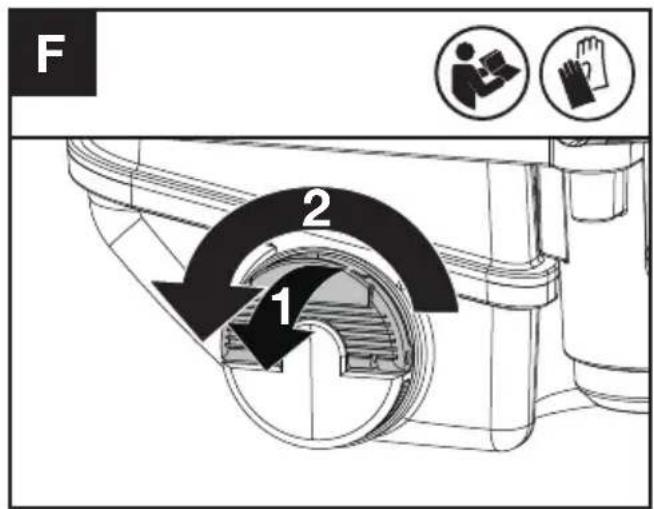

PÄFYLDNING AF OLIETANK:

ADVARSEL: Fjern batteripakken, inden du påfylder olietanken.

1. Stil stangsaven på en egnet overflade med dækslet til oliepåfyldning vendt opad.
2. Rengør området omkring dækslet til oliepåfyldningen med en klud, og skru dækslet af ved at dreje det mod uret.
3. Tilsæt sværd- og kædeolie, indtil tanken er næsten helt fuld.
4. Undgå, at der kommer skidt eller snavs ind i olietanken, sæt dækslet på igen, og stram det ved at dreje med uret, indtil det er stramt.
   Det er vigtigt at bruge smøremiddel til sværd og kæde (ikke bilolie), der er fremstillet til at fungere over et bredt temperaturområde uden behov for fortynding. Du kan finde dette på det samme sted, som du købte saven, eller i dit lokale byggemarked. Brug ikke beskidte, brugte eller på anden vis forurenede olier. Der kan opstå skader på sværdet eller kæden. Brug af olie til sværd og kæde, der ikke er godkendt, medfører bortfald af garantien. Opbevar olie utilgængeligt for børn. Ved indtagelse skal der straks søges læge. Opbevares væk fra varme eller åben ild.

F 1 2

BETJENINGSVEJLEDNING

Start af beskæringssav

G

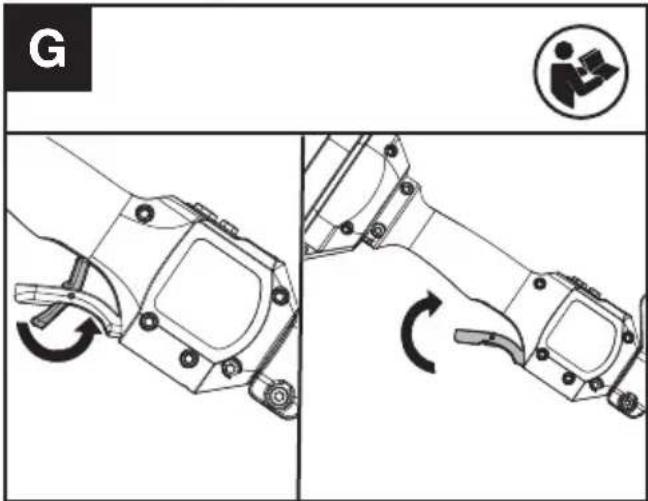

1. Skub først sikkerhedsknap fremad, og tryk derefter og hold gashåndtag inde for at starte maskinen.

BEMÆRK: Flere detaljer kan findes i strømpehovedets manual.

SKÆRING

VIGTIGT: Kontroller olietanken med jævne mellemrum. Kontroller, at kæden er strammet korrekt, hver gang du skifter batteri.

(1) Installation af batteripakken i maskinen.
(2) Lad ikke kæden komme i kontakt med jorden under arbejdet, da det vil gøre kæden sløv.
(3) Brug begge hænder til at holde saven.
(4) Sørg for, at du står fast. Hold fødderne i skulderbredde. Fordel din vægt jævnt på begge fødder.
(5) Når du er klar til at skære, skal du følge ovenstående startprocedurer og hastighedsvalg. Dermed tændes saven. Slip tænd/sluk-knappen for at stoppe saven. Lad saven opnå fuld hastighed, inden du begynder at save.
(6) Når du begynder at skære, skal du langsomt sætte den bevægelige kæde mod træet. Træet skal være så tæt på skærehovedet som muligt. Hold saven sikkert på plads for at undgå, at den hopper eller skrider (sidelæns bevægelse).
(7) Før saven med et let tryk, og anvend ikke for meget kraft på saven, men lad den gøre arbejdet. Motoren vil blive overbelastet og kan brænde sammen. Den vil gøre arbejdet bedre og mere sikkert med den belastning, som den er udformet til.
(8) Fjern saven fra savesporet, mens saven kører med fuld hastighed. Stop saven. Kontroller, at kæden er holdt op med at rotere, før du stiller saven fra dig.
(9) ∅v dig på stumper af træ i et sikkert arbejdsområde, indtil du er tryg ved at bruge en flydende bevægelse og en jævn skærehastighed.

SIKKERHEDSANORDNINGER MOD TILBAGESLAG FOR DENNE SAV

Denne sav har en kæden med lav risiko for tilbageslag og en savsværd med reduceret tilbageslag. Begge

dele reducerer chancen for tilbageslag. Men tilbageslag kan stadig forekomme med denne sav. De folgende trin vil reducere risikoen for tilbageslag.

• Brug begge hænder til at gribe om saven, mens den kører. Brug et fast greb.
• Sørg for, at alle sikkerhedsanordninger er monteret på saven. Sørg for, at de fungerer korrekt.
• Sørg hele tiden for at have et godt fodfæste og balance.
• Stil dig lidt til venstre for saven. Dette gør, at din krop ikke er i direkte linje med kæden.
• Lad ikke sværdets spids røre ved noget som helst, när kæden roterer.
• Begrav ikke sværdets spids, og forsøg ikke at skære nedad (bore i træ med sværdets spids).
• Hold øje med træ, der bevæger sig, eller andre påvirkninger, der kan presse kæden sammen.
• Vær yderst forsigtig, når du genoptager skæringen i en tidligere udskæring.
• Brug kun kæder med lav risiko for tilbageslag og det sværd, som fulgte med maskinen, eller som anbefales.
• Brug aldrig en sløv eller løs kæde. Hold kæden skarp med den rette spænding.

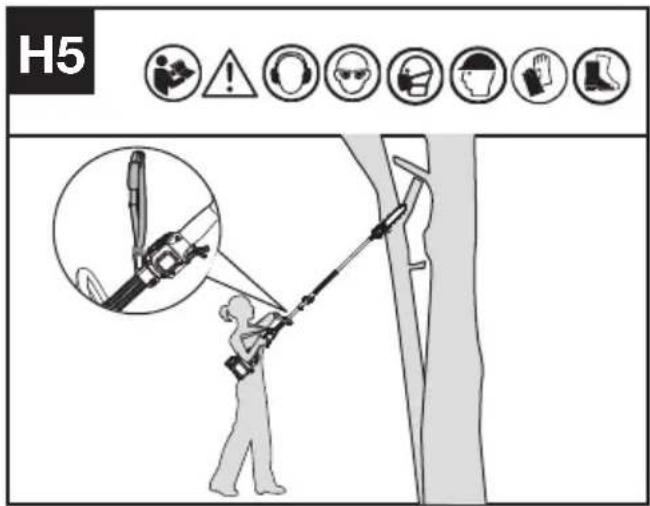

BESKÆRING AF H∅JE GRENE

1. Installation af batteripakken i maskinen.

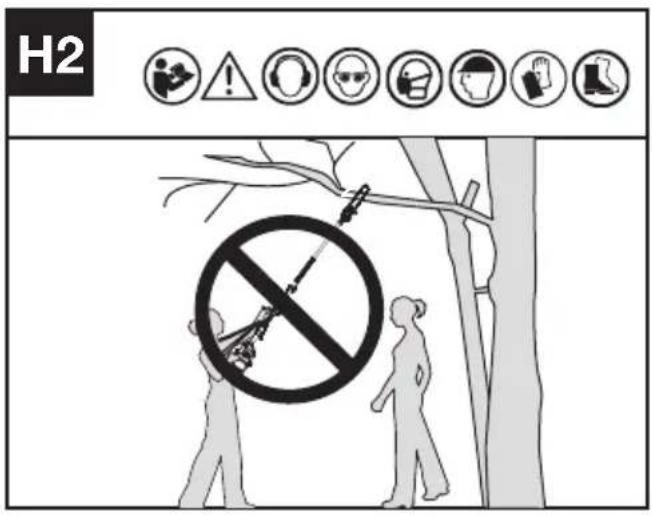

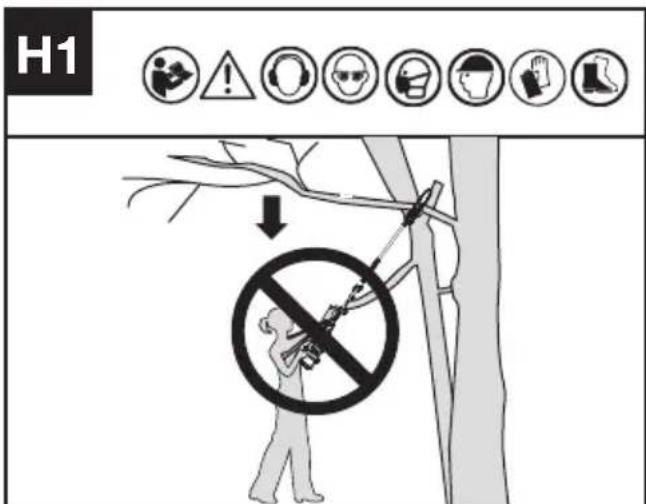

2. Inden du skærer en høj gren over, skal du være særligt opmærksom på den forventede bane for den faldende gren. ADVARSEL: Stå ikke direkte under en gren, der skal skæres. Hold omkringstående personer på afstand. Stå ikke på en stige eller anden form for usikker støtte, mens du bruger værktøjet. Brug ikke værktøjet i nærheden af kabel-, strøm- eller telefonledninger. Hold 3 m afstand til alle strømledninger. (Se Fig. H1-H4)

H1 ↓

1. Hold ved beskæringssaven med begge hænder, når du saver grene af.

H5 !! !! !! !! !! !

ADVARSEL: Undgå tilbageslag. Tilbageslag kan resultere i alvorlige ulykker eller død.

Se Tilbageslag, for at undgå tilbageslag.

ADVARSEL: Brug ikke stangsaven

• i et træ,
• på en stige eller en anden ustabil overflade
• i en akavet position

Du kan miste kontrollen over stangsaven og komme alvorligt til skade.

FORSIGTIG: Søg professionel hjælp, hvis du står over for forhold uden for din evne.

Trimning af et træ er processen med at skære grene fra et levende træ. Sørg for at du har solidt fodfæste. Spred fødderne med en skulderbreddes afstand. Fordel vægten jævnt på begge fødder.

Følg nedenstående anvisninger til trimning af et træ.

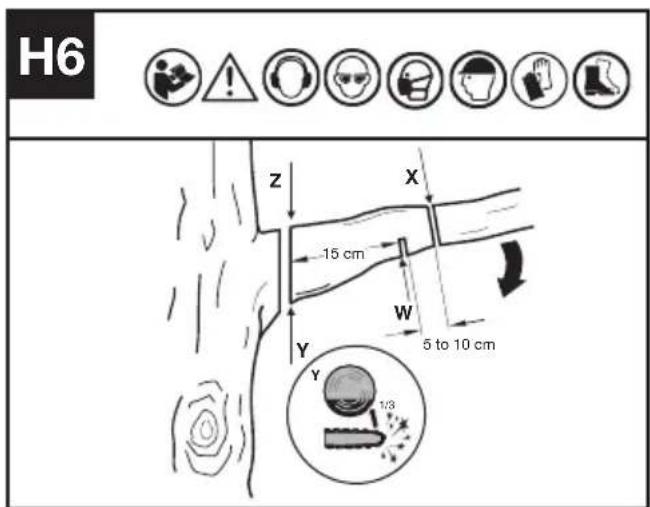

1. Lav den første skæring et par centimeter (c) fra træstammen på undersiden af grenen. Brug toppen af sværdet til at lave denne udskæring. Skær 1/3 gennem diameteren på grenen (se fig. H6).

1. Flyt et par centimeter (30 % af c) længere op på grenen. Lav den anden udskæring fra den øverste gren. Fortsæt med at skære, indtil du har skåret grenen af.
2. Lav den tredje skæring så tæt på stammen som muligt, så den resterende stump skæres helt af.

Brug bunden af sværdet til at lave dette snit.

Til batteriredskaber

Den anbefalede temperatur for afladning er -20 °C \~ 45 °C.

Det anbefalede omgivelsestemperaturområde for opladningssystemet under opladningen er -5 °C\~45 °C.

TRANSPORT

Transportering af stangsav

1. Sluk stangsaven, og tag batteriet ud.
2. Når du transporterer din stangsav i hånden, skal du holde i stangen på stangsaven og sørge for, at maskinen er parallel med jorden, og at stangen vender bagud.
3. Når du transporterer stangsaven i et køretøj, skal den fastspændes og placeres, så den ikke kan vælte eller blive beskadiget.

VEDLIGEHOLDELSE AF SAVEN OG SIKKERHED

Følg vedligeholdelsesvejledningerne i denne vejledning. God rengøring og vedligeholdelse af sav, kæde og sværd kan reducere risikoen for slitage.

Efterse og vedligehold saven efter hvert brug. Dette forlænger savens levetid. Hvis saven bliver våd i regnvejr, skal den og batteripakken tørre helt, inden den oplades eller stilles til opbevaring.

VEDLIGEHOLDELSE OG OPBEVARING AF STANGSAV

• Når den ikke er i brug
- Inden du flytter den fra et sted til et andet
- Inden vedligeholdelse
- Inden du skifter tilbehør eller redskaber, såsom savkæde og sværd

1. Efterse stangsaven før og efter hver brug. Kontrollér saven omhyggeligt, for at se, om skærmen eller andre dele er blevet beskadiget. Kontrollér, om der er skader, som kan påvirke brugerens sikkerhed eller savens funktion. Kontrollér, om de bevægelige dele er justeret korrekt eller sidder stramt. Tjek for defekte eller beskadigede dele. Brug ikke stangsaven, hvis skader kan påvirke sikkerheden eller driften. Få skaden repareret af et autoriseret servicecenter.

3. Vedligehold stangsaven omhyggeligt.

• Sørg for, at kæden er skarp, ren og smurt, så den fungerer bedre og mere sikkert.
• Følg trinene i denne vejledning for at slibe kæden.
• Hold håndtagene tørre, rene og fri for olie og fedt.
• Sørg for, at alle skruer og møtrikker er stramme.
• Ved servicering må der kun bruges originale

reservedele.

5. Når stangsaven ikke er i brug, skal den altid stilles væk

• på et højt eller aflåst sted, uden for børns rækkevidde
• på et tørt sted
  • med den beskyttende skede på plads

VEDLIGEHOLDELSE AF SVÆRDET

For at maksimere levetiden af sværdet, anbefales følgende vedligeholdelse af sværdet.

Sværdskinnerne der bærer kæden skal rengøres før opbevaring af værktøjet eller hvis sværdet eller kæde synes at være beskidt.

Skinnerne skal rengøres hver gang kæden fjernes.

Det kan være nødvendigt at afgrate skinnerne af og til med en flad fil.

1. Fjern kædedækslet, sværdet og kæden. (Se afsnittet SAMLING).

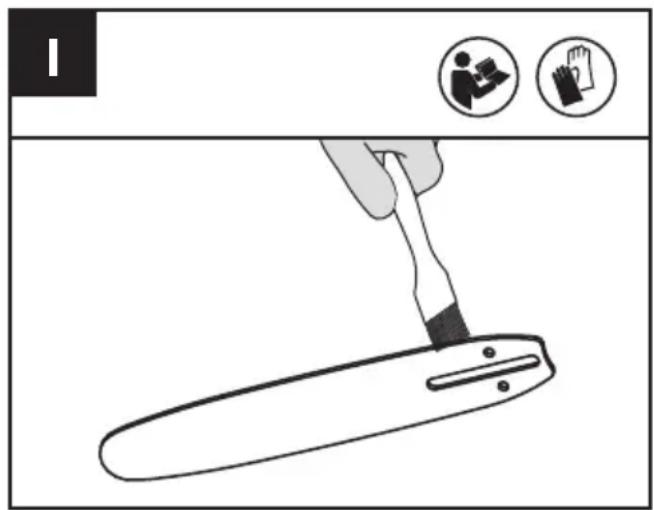

2. Rengør ved hjælp af en stålbørste, skruetrækker eller lignende egnet værktøj, skidt fra skinnerne. (Se Fig. I)
3. Sørg for at rense oliekanalerne grundigt

• Saven skærer til den ene side eller i en vinkel.
• Saven skal presses gennem udskæringen.
• Utilstrækkelig tilførsel af olie til sværd og kæde.

Tjek tilstanden af sværdet hver gang kæden slibes. Et slidt sværd vil beskadige kæden og gør det svært at save.

Efter hver brug med enhed frakoblet fra strømforsyningen, skal den rengøres for al savsmuld på sværdet og tandhjulshullet.

Brug en flad fil til at gendanne lige kanter og sider, hvis skinnen foroven er ujævn.

Fil skinnens kanter og sider firkantede Slidt rille Korrekt rille

Udskift sværdet når rillen er slidte, sværdet er bøjet eller knækket, eller når den overophedes eller afgratning af skinnerne opstår. Hvis udskiftning er nødvendig, skal du kun bruge det sværd, der er specificeret til din sav i reservedelslisten eller på klistermærket på polsaven.

UDSKIFTNING/VENDING AF SAVEKÆDE OG SVÆRD

Udskift kæden når savtænderne er for nedslidte til at blive slibet eller når kæden stopper. Brug kun korrekt kæde som nævnt i denne brugsvejledning.

Kontrollér sværdet inden slibning af kæden. Et slidt eller beskadiget sværd er farligt. Et slidt eller beskadiget sværd vil skade kæden. Det vil også gøre det meget sværere at save.

SLIBNING AF SAVEKÆDEN

ADVARSEL: Fjern batteripakken fra saven før eftersyn. Alvorlig skade eller dødsfald kan forekomme, som følge af elektrisk stød ropskontakt med en kæde i bevægelse.

Skærekanterne på kæden er meget skarpe. Brug beskyttelseshandsker, när du skal røre ved kæden.

Hold kæden skarp. Din sav vil save hurtigere og mere sikkert. En sløv kæde vil medføre unødig slid på kædehjul, sværd, kæde og motor. Hvis du skal tvinge kæden ind i et træ og savning kun skaber savsmuld med få store spåner, er kæden sløv.

Før slibning skal du være opmærksom på følgende: ( Se Fig J1)

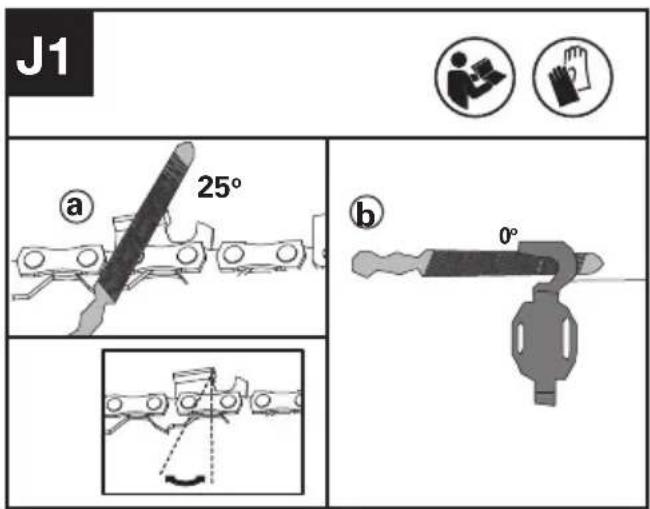

J1 a 25° b 0°

a:Filevinkel; b:filens position.

Sådan slibes kædens tænder

1. Slib skæret med en rund fil. (Se fig. J2).

BEMÆRK: Spænd sværdet fast i en skruestik, før kæden slibes. Sørg for, at kæden ikke binder og frit kan bevæge sig på sværdet. Sørg for, at kæden er ordentligt spændt. (Se afsnittet "Stramning af kæden").

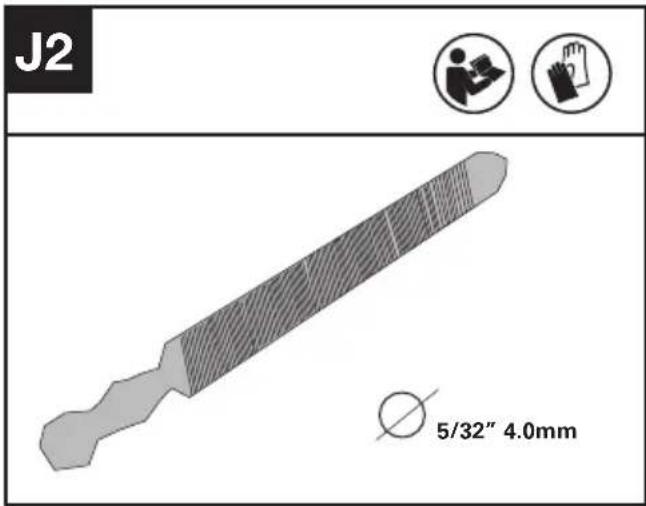

J2 5/32" 4.0mm

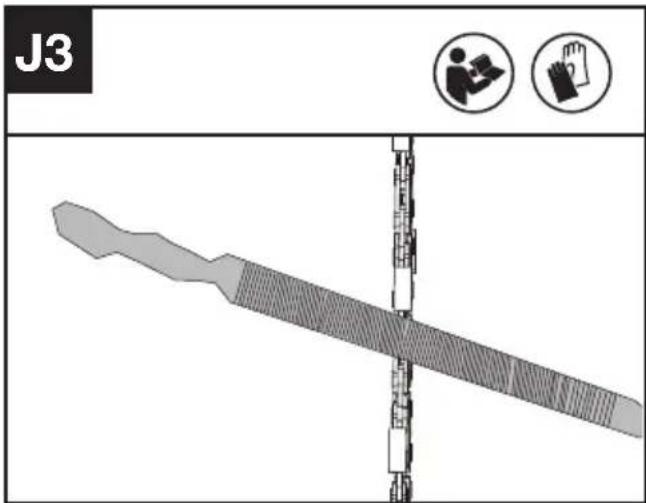

1. Skærene på indersiden af skæretænderne skal slibes med en fil mod ydersiden af kæden. (Se Fig. J3).

J3

1. Slib alle skærene på den ene side af sværdet med en fil.
2. Vend motorsaven om, og fil alle skærene på den modsatte side.
3. Sørg for, at alle skæretænder er lige lange. For at sikre en effektiv, sikker og jævn skæring skal dybdemåleren files til en højde på 0,65 mm. Sørg for, at dybdemålerens forkant afrundes. (Se Fig. J4)

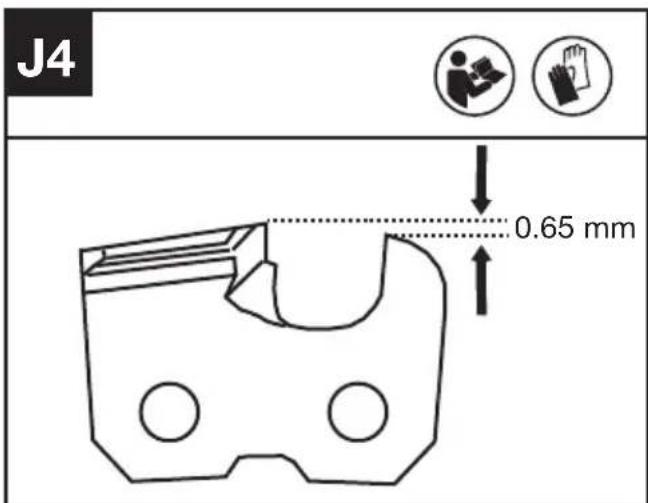

J4 0.65 mm

EFTERSE OG VEDLIGEHOLDE KÆDEHJULET

ADVARSEL: Før eftersynet skal du slukke for østangsaven og fjerne batteriet.

1. Afmonter dækslet til kædehjulet, savkæden og sværdet.

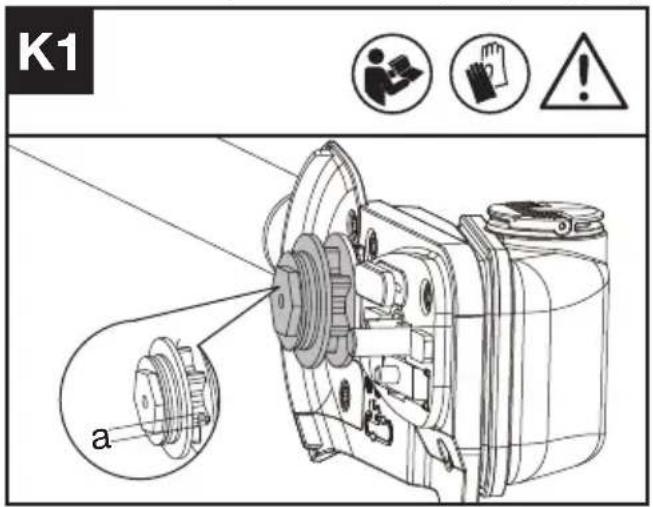

2. Kontroller, om slidmærkerne er dybere end a=0,5 mm som vist i fig. K1. Hvis det er tilfældet, skal kædehjulet udskiftes. (se Fig. K1)

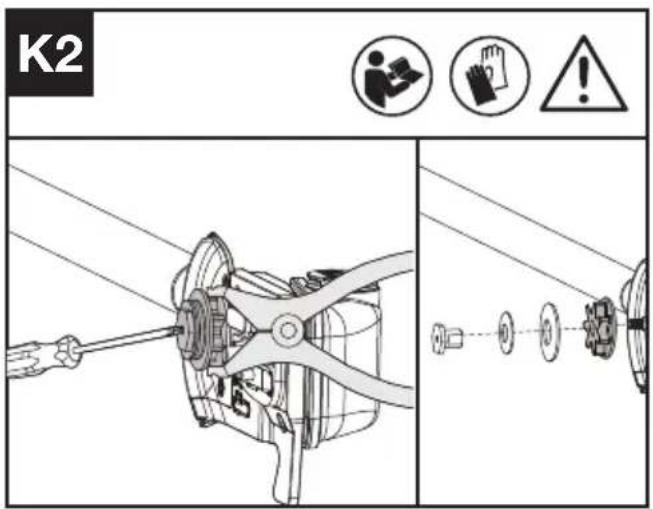

3. Når du udskifter kædehjulet, skal du fastholde det med en tang og bruge en skruetrækker til at løsne skruen og udskifte kædehjulet. (se Fig. K2)

K1 a

1. Sluk stangsaven, og tag batteriet ud.
2. Brug ikke aggressive rengøringsmidler eller opløsningsmidler. Rengør maskinen efter brug med en fugtig klud dyppet i et mildt rengøringsmiddel.
3. Hold batteriterminalerne fri for fremmedlegemer og snavs, og rengør dem med en blød, tør børste eller klud.
4. Sprøjt ikke vand ind i motoren og de elektriske komponenter.
5. Brug ikke en højtryksrenser til rengøring af din

maskine.

OPBEVARING

1. Fjern batteripakken fra stangsaven inden opbevaring.
2. Opbevar stangsaven på et tørt og sikkert sted, som børn og uautoriserede personer ikke har adgang til.
3. Hvis maskinen har været brugt i regnvejr, skal maskinen og batteriet tørres helt inden det oplades eller stilles til opbevaring. Tag batteripakken ud, og sæt den i igen, hvis maskinen ikke kan tændes.

FEJLFINDING

Efterfølgende tabel indeholder fejlsymptomer, den mulige årsag samt den korrekte afhjælpning, hvis elværktøjet ikke fungerer som det skal. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.

ADVARSEL: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter fejlen.

Symptom	Mulig årsag Afhjælpning
Stangsagen kan ikke betjenes	Batteriet er afladet Oplad batteriet.
Stangen så intermitterende drift	Overopvarmning	Anbring maskinen på et köligt, ventileret sted for at afkøle den.
	Der presses meget under skæring Pres relativt mindre under skæring.
	Ekstern løs forbindelse	Kontakt et autoriseret værkstedltern løs forbindelse
	Tænd/sluk-knappen er defekt.
Savekæden er tør.	Olietanken er tom Fyld tanken op med olie
	Udluftning i dæksel til oliepåfyldning er tilstoppet	Rengør dækslet
	Olieudløbskanalen er tilstoppet Rens	olieudløbskanalen
Kæden/styreskinnen er varm.	Olietanken er tom Fyld tanken op med olie
	Udluftning i dæksel til oliepåfyldning er tilstoppet	Rengør dækslet
	Olieudløbskanalen er tilstoppet Rens	olieudløbskanalen
	Kædespændingen er for høj Indstil kædespændingen
	Kæden er uskarp Slib eller udskift kæden
Ekstrem savrivning, vibration, sav er ikke korrekt	Kædespændingen er for løs Indstil kædespændingen
	Kæden er uskarp Slib eller udskift kæden
	Kæden er slidt Erstat kæden
	Savetænderne peger i den forkerte retning	Montér savekæden igen, så tænderne vender i den rigtige retning

TEKNISK DATA

	KAC361
Sværdlængde	25 cm
Kædehastighed	Høj: 17 m/sLav: 13 m/s
Påfyldningsmængde oliebeholder	160 ml
Kædedeling	3/8" LP
Kædemåler 1.1 mm
Beskyttelsesklasse	IPX4
Maskinens vægt	1.8 kg

KOMBINATIONER AF SKÆREVÆRKT∅JER

SKÆREVÆRKT∅J

KAC333-10"/25cm 0.043"/1.1mm 3/8 LP sværd

KAC302-10"/25cm 0.043"/1.1mm 3/8 LP savekæde

KAC335-12"/30cm 0.043"/1.1mm 3/8 LP sværd

KAC304-12"/30cm 0.043"/1.1mm 3/8 LP savekæde

INFORMATION MED FORLÆNGERAKSEL (KAC360) ST∅JINFORMATION

A-vægtet	L_pA = 79 dB(A)
lydtryksniveau	K_pA = 3.0 dB(A)
A-vægtet	L_wA = 94,1 dB(A)
lydeffektniveau	K_wA = 1,1 dB(A)
Bær høreværn.

VIBRATIONSINFORMATION

Den totale værdi for vibration (triax vektor sum) målt ifølge EN ISO 11680-1.

Værdi for vibration	a_h=1,3 m/s^2
	UsikkerhedK=1,5 m/s^2

INFORMATION UDEN FORLÆNGERAKSEL ST∅JINFORMATION

A-vægtet	L_pA = 82 dB(A)
lydtryksniveau	K_pA = 3,0 dB(A)
A-vægtet	L_wA = 93 dB(A)
lydeffektniveau	K_wA = 1,5 dB(A)
Bær høreværn.

VIBRATIONSINFORMATION

Den totale værdi for vibration (triax vektor sum) målt ifølge EN ISO 11680-1.

Værdi for vibration	a_h=1,87 m/s^2
	UsikkerhedK=1,5 m/s ^2

Den erklærede samlede vibrationsstyrke kan bruges til at sammenligne et værktøj med et andet, og kan også bruges til en foreløbig vurdering af eksponeringen.

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af:

Hvordan værktøjet bruges og materialerne, der skæres eller bores i.

Værktøjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode.

Sådan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).

Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr.

Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

MILJ∅BESKYTTELSE

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald.

Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.

KONFORMITETSERKLÆRING

VI,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

På vegne af Positec erklæres at produktet

repræsentativ for stangsaven)

Funktioner: Beskæring af høje grene

Er i overensstemmelse med følgende direktiver:

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC ændret ved 2005/88/EC

Afprøvningsorgan involveret

Information med forlængeraksel (KAC360)

2000/14/EC ændret ved 2005/88/EC:

- Konformitetstestprocedure pr. Anneks V

- Målt niveau for lydeffekt 94 dB(A)

- Deklareret garanteret niveau for lydeffekt 96 dB(A)

Information uden forlængeraksel

2000/14/EC ændret ved 2005/88/EC:

- Konformitetstestprocedure pr. Anneks V

- Målt niveau for lydeffekt 93 dB(A)

- Deklareret garanteret niveau for lydeffekt 95 dB(A)

Standarder i overensstemmelse med:

EN 62841-1, EN ISO 11680-1, EN ISO 3744, EN

IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Marcel Filz

s) Advarsel! Brug ikke ikke-genopladelige batterier.

SÄILYTÄ NÄMÄ OHJEET

SYMBOLIT

Samle- og adskillelsesinformation for forlængerakslen, henvis venligst til billeder E1, E2 og E3.

KJEDESM∅RING (SE FIG. F)

(8) Fjern sagen fra et kutt mens sagen går i full hastighet. Stopp sagen. Sørg for at kjedet har stoppet før du setter sagen ned.

(9) ∅v deg på utrangerte trestokker i et trygt arbeidsområde til du er komfortabel, med flytende bevegelser og jevn skjærehastighet.

SIKKERHETSANORDNINGER MOT TILBAKESLAG PÅ SAGEN

ADVARSEL: Bruk ikke stangsagen när du befinner

• deg i et tre,
• på en stige eller på ustabile overflater
  • eller i en eller annen merkelig posisjon

Du kan miste kontrollen over stangsagen og bli alvorlig skadd.

Hvordan slipe kutterne

Samsvarer med følgende direktiver: 2006/42/EC, 2014/30/EU, 2011/65/EU & (EU)2015/863, 2000/14/EC revidert ved 2005/88/ EC

Den notifiserte gruppen involvert Navn: Intertek Deutschland GmbH (Den notifiserte gruppen involvert 0905) Adresse: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN Sertifiseringsnr.: 24SHW0160
