MANUALE UTENTE DCE6820 DEWALT

Italiano (tradotto dalle istruzioni originali) 66

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

		DCE6820
Tipo 1
Alimentazione DC
Tensione batteria V DC 18
Peso (senz'acqua e senza batteria) kg 5,1
Capienza d'acqua max.	L	15
Temperatura max dell'acqua	°C	40
Temperatura min dell'acqua	°C	0
Dimensioni (LxlxH)	mm	434*307*330
Pressione max dell'acqua	bar	1,6
Diametro esterno tubo flessibile	mm	10
Diametro interno tubo flessibile	mm	6
Lunghezza tubo flessibile	m	3
Classe di protezione IPX4
Valori di rumorosità secondo la norma EN 62841- 1:
L_PA (livello di pressione sonora delle emissioni)	dB(A) 56
L_WA (livello di potenza sonora)	dB(A) 66
K(incertezza per il livello di potenza sonora indicato)	dB(A) 3

TENZA: per ridurre il rischio di lesioni, leggere mente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente non viene evitata, provoca il decesso o lesioni personali gravi.

AVVERTENZA: indica una situazione potenzialmente peniclosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente pencelosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

ala il pericolo di scosse elettriche.

ala rischio di incendi.

Dichiarazione CE di conformità

Direttiva Macchine e Direttiva sulle apparecchiature radio

Serbatoio d'acqua con pompa elettrica DCE6820

DEWALT dichiara che i prodotti i cui parametri sono indicati nella sezione Dati tecnici sono conformi alle seguenti normative: 2006/42/CE, EN 62841-1:2015+A11:2022; EN ISO 12100:2010.

Questi prodotti sono anche conformi alle Direttive 2014/53/UE e 2011/65/UE. Per maggiori informazioni, invitiamo a contattare DEWALT all'indirizzo riportato di seguito o a consultare l'ultima di copertina del manuale.

Il firmatario è responsabile della compilazione del fascicolo tecnico e rende questa dichiarazione per conto di DEWALT.

M. Georg

Markus Rompel

Vicepresidente Engineering, PTE-Europe

AVVERTENZA: leggere attentamente tutte le avvertenze, istruzioni, illustrazioni e specifiche fornite con l'apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Il termine "utensile elettrico" nelle avvertenze si riferisce al serbatoio dell'acqua DCE6820.

1) Sicurezza Dell'area di Lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.

Batterie Caricatori/Tempi di Ricarica (Minuti)***
Cat # V	DC	Ah Peso (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034/G	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50
DCBP518/G	18	5,0	0,75	50	240	150	120	75	60	50	50	75	150

*Codice data 201811475B o successivo
**Codice data 201536 o successivo
***Questa matrice è solo indicativa; i tempi variano a seconda della temperatura e delle condizioni della batteria.

b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.

c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) Sicurezza Elettrica

a) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.
c) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.
d) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e) Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.

f) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3) Sicurezza Personale

a) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
b) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
c) Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di acceso provoca incidenti.
d) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.

e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.
f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h) Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4) Uso e Manutenzione Dell'apparato Elettrico

a) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.
b) Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
d) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.
e) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.
f) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.

h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

5) Uso e Manutenzione Della Batteria

a) Ricaricare l'apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteria differente.
b) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L'utilizzo di ogni altro pacco batteria crea rischio di lesioni e d'incendio.
c) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o un incendio.
d) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico. Il liquido emesso dalla batteria può causare irritazioni o ustioni.
e) Non utilizzare un pacco batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosione o un incendio.
f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un'esplosione.
g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'utensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d'incendio.

6) Assistenza

a) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.
b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

Norme generali di sicurezza

Sicurezza nel luogo di lavoro

ATTERTENZA: non immergere l'apparecchio.

ATTERTENZA: evitare che il pacco batteria si bagni.

AVVERTENZA: non lavare l'apparecchio con un getto a acqua ad alta pressione, poiché l'acqua potrebbe penetrare nell'impianto elettrico e danneggiare il prodotto.

AVERTENZA: alcune particelle di polvere generate da l'agatura, segatura, macinazione, perforazione e altre attività nel settore delle costruzioni, contengono sostanze chimiche che, secondo lo Stato della California, sono causa di tumori, difetti genetici o altri danni all'apparato riproduttivo. Alcuni esempi di tali sostanze chimiche sono:

• piombo, contenuto in certe vernici a base di questa sostanza;
• silice cristallina, contenuta nei mattoni e nel cemento e in altri prodotti per muratura e
• arsenico e cromo, contenuti nel legname trattato chimicamente.

I rischi per l'operatore connessi a questi prodotti variano in funzione della frequenza con cui questo tipo di lavori viene eseguito. Per ridurre la propria esposizione a queste sostanze chimiche, lavorare in un'area ben arieggiata, utilizzando dispositivi di sicurezza omologati, come la mascherine anti-polvere specificamente concepite per filtrare particelle microscopiche.

• Mantenere pulita e ben illuminata l'area di lavoro. Il disordine o la scarsa illuminazione possono favorire il verificarsi di incidenti.
• Evitare di impiegare l'apparecchio in ambienti esposti al rischio di esplosione, come ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli apparecchi elettrici generano scintille che possono incendiare polveri o fumi.
• Durante l'uso di un apparecchi elettrico, tenere a debita distanza bambini, visitatori e altre persone presenti nelle vicinanze. Eventuali distrazioni possono provocare la perdita di controllo dell'apparecchio.

Sicurezza delle persone

• È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'apparecchio elettrico. Non utilizzare l'apparecchio quando si è stanchi o sotto l'effetto di sostanze stupefacenti, alcool o farmaci. Un solo attimo di distrazione durante l'uso dell'apparecchio potrebbe provocare gravi lesioni personali.
• Indossare i dispositivi di protezione individuale e portare sempre degli occhiali di sicurezza. A seconda dell'impiego dell'apparecchio, l'impiego di dispositivi di sicurezza quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti o protezioni per l'udito consente di ridurre il rischio di subire lesioni personali.
• Prevenire l'avvio accidentale. Verificare che l'apparecchio sia spento prima di collegarlo alla rete elettrica e/o alla batteria e prima di prenderlo in mano o trasportarlo. Per non esporsi al rischio d'incidenti, non trasportare gli apparecchi

elettrici tenendo le dita sull'interruttore oppure, se sono collegati all'alimentazione, con l'interruttore in posizione di accensione.

• Evitare di assumere posizioni del corpo scorrette. Mantenere sempre un appoggio e un equilibrio adeguati. In questo modo sarà possibile controllare meglio l'apparecchio, anche nelle situazioni impreviste.
• Indossare un vestiario adeguato. Evitare di indossare gioielli o indumenti non aderenti al corpo. Tenere i capelli, gli indumenti e i guanti a distanza dalle parti in movimento. Abiti non aderenti al corpo, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
• Non lasciarsi ingannare da un falso senso di sicurezza e non ignorare le regole di sicurezza per l'uso degli apparecchi elettrici, anche se si ha una certa dimestichezza con un apparecchio dopo averlo usato molte volte. Una manovra incauta potrebbe causare gravi lesioni personali nel giro di poche frazioni di secondo.
• A volte si potrebbe notare la presenza di acqua residua all'interno del serbatoio, del tubo flessibile o dell'ugello dopo che il serbatoio dell'acqua è stato acceso la prima volta. Ciò è dovuto a test interni condotti durante il processo di fabbricazione e non compromette in alcun modo il buon funzionamento dell'apparecchio.

Avvertenze di sicurezza: uso e manipolazione dell'apparecchio

• Non sovraccaricare l'apparecchio. Utilizzare l'apparecchio adatto per il lavoro da eseguire. L'apparecchio corretto funziona meglio e in modo più sicura se viene usato entro il range di valori prestazionali per il quale è stato concepito.
• Non utilizzare un apparecchio se l'Interruttore di accensione/spegnimento è guasto. Qualsiasi apparecchio che non possa essere controllato tramite l'interruttore di accensione/spegnimento è pericoloso e deve essere riparato.
• Scollegare la spina dalla presa di corrente e/o la batteria dall'apparecchio prima di regolarlo, di sostituire gli accessori o di riporlo. Questa precauzione riduce il rischio di avvio accidentale dell'apparecchio.
• Conservare gli apparecchi elettrici fuori dalla portata dei bambini quando non sono in uso. Non permettere a persone che non hanno dimestichezza con questo apparecchio e con queste istruzioni di utilizzarlo. Gli apparecchi elettrici sono pericolosi nelle mani di persone inesperte.
• Sottoporre gli apparecchi e gli accessori a una manutenzione accurata. Controllare che le parti mobili funzionino correttamente e non si inceppino e che non vi siano parti rotte o danneggiate al punto da compromettere il corretto funzionamento dell'apparecchio. Riparare eventuali parti danneggiate prima di utilizzare l'apparecchio. Molti incidenti si verificano per via di apparecchi elettrici non sottoposti a una corretta manutenzione.
• Utilizzare gli apparecchi elettrici, gli accessori, gli inserti, ecc. solo come descritto in questo manuale. Tenere conto

delle condizioni operative e del lavoro da eseguire. L'uso dell'apparecchio per svolgere operazioni diverse da quelle a cui esso è destinato può dare luogo a situazioni di pericolo.

• Mantenere le impugnature e le superfici di presa asciutte e pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di utilizzare e controllare l'apparecchio in condizioni di sicurezza in caso di imprevisti. Uso e manipolazione degli apparecchi a batteria
• Ricaricare le batterie esclusivamente con il caricabatterie specificato dal fabbricante. Un caricabatterie adatto a un determinato tipo di pacco batteria potrebbe provocare il rischio di incendio se utilizzato con batterie di tipi diversi.
• Negli apparecchi elettrici utilizzare solo le batterie specificate. L'eventuale impiego di batterie diverse potrebbe comportare il rischio di lesioni personali e incendi.
• Quando non è in uso, il pacco batteria deve essere custodito lontano da oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altre minuterie in metallo che possono provocare un contatto dei terminali. Un cortocircuito tra i terminali della batteria potrebbe provocare ustioni o incendi.
• In caso di utilizzo improprio, dalla batteria potrebbe fuoriuscire del liquido. Evitare il contatto con tale liquido. In caso di contatto accidentale, sciacquare con acqua. Se il liquido dovesse venire a contatto con gli occhi, rivolgersi a un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni della pelle o ustioni.
• Non utilizzare batterie danneggiate o modificate, che potrebbero manifestare reazioni imprevedibili e provocare incendi, esplosioni o rischio di lesioni.
• Non esporre le batterie al fuoco o a temperature eccessive. L'esposizione al fuoco o a una temperatura superiore a 130°C (265 °F) potrebbe dare luogo a un'esplosione.
• Seguire tutte le istruzioni per la carica della batteria e non caricare mai la batteria o l'apparecchio a batteria a temperature non comprese nell'intervallo di temperature indicato nelle istruzioni per l'uso. Una carica effettuata in maniera scorretta o a una temperatura che non rientri nell'intervallo di valori previsti, potrebbe danneggiare la batteria aumentando il rischio d'incendio.
• Non utilizzare il serbatoio d'acqua con pompa elettrica in posizione diversa da quella verticale. L'acqua potrebbe penetrare nell'impianto elettrico e causare danni.
• Se il serbatoio d'acqua con pompa elettrica perde acqua, smettere immediatamente di usarlo e rivolgersi al centro di riparazione autorizzato DEWALT più vicino.

• Non toccare il serbatoio d'acqua con pompa elettrica quando si esegue un'operazione in cui un accessorio da taglio dell'elettroutensile collegato al serbatoio potrebbe venire a contatto con cavi nascosti. Nel caso in cui un accessorio da taglio entri in contatto con un cavo "sotto tensione", la tensione sarebbe trasmessa anche alle parti bagnate o metalliche dell'elettroutensile con il rischio di provocare la folgorazione dell'operatore.

• Non lasciare incustodito il serbatoio d'acqua con pompa elettrica quando è in funzione.

• Prestare attenzione all'acqua stagnante. Potrebbe contenere germi nocivi per la salute.
• Non usare acqua a una temperatura superiore a 40 °C o inferiore a 0 °C.
• Evitare di esporre il prodotto alla luce diretta del sole. Ciò potrebbe causare un eccessivo riscaldamento dell'acqua.

Assistenza tecnica

• • Gli interventi di assistenza tecnica sull'apparecchio devono essere eseguiti esclusivamente da tecnici qualificati. L'assistenza tecnica o la manutenzione affidata a personale non qualificato può comportare il rischio di lesioni.
- Durante gli interventi di manutenzione e assistenza tecnica utilizzare esclusivamente ricambi originali. Seguire le istruzioni riportate nella sezione "Manutenzione" di questo manuale. L'uso di componenti non autorizzati o l'inosservanza delle istruzioni di manutenzione possono comportare il rischio che si verifichino scosse elettriche o lesioni personali.
- Custodire il prodotto in un luogo sicuro, senza batteria e fuori dalla portata dei bambini.

Istruzioni di sicurezza aggiuntive

• Utilizzare il prodotto e gli accessori solo se sono in perfetto stato di funzionamento.
• Non manomettere o modificare in alcun modo il prodotto o gli accessori.
• Rischio di lesioni dovute alla caduta di utensili e/o accessori. Prima di iniziare il lavoro, accertarsi che la batteria e gli accessori installati siano ben saldi.
• Assicurarsi che il prodotto non rischi di rotolare via o di cadere.
• Non trasportare il prodotto con una gru o con altri sistemi di sollevamento.
• Utilizzare il prodotto solo se il coperchio dello scomparto batteria è chiuso.
• In presenza di temperature inferiori al punto di congelamento, assicurarsi che non rimanga acqua nel prodotto. Quando l'acqua ghiacciata si espande all'interno dei componenti del prodotto, può causare danni.
• Utilizzare il prodotto solo con acqua. Non versare prodotti chimici o altri liquidi nel serbatoio.

ATTENZIONE: riempire il prodotto solo con acqua pulita. Eventuali corpi estranei possono danneggiare la pompa. Evitare che nel serbatoio siano presenti sabbia, fanghi di perforazione e altri corpi estranei.

Caricabatterie

I caricabatterie DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione indicata sulla targhetta

dei valori nominali. Assicurarsi inoltre che la tensione del caricabatterie corrisponda a quella della presa elettrica.

Il caricabatterie DEWALT possiede un doppio isolamento secondo quanto previsto dalla norma IEC EN 60335; pertanto il collegamento a terra non è necessario.

Se il cavo di alimentazione è danneggiato farlo riparare solo da DEWALT o da un centro di assistenza autorizzato.

Sostituzione della spina (solo per Regno Unito e Irlanda)

Se dovesse essere necessario installare una nuova spina:

• smaltire quella vecchia in sicurezza;
  • collegare il filo marrone al terminale sotto tensione nella spina;
  • collegare il filo blu al terminale neutro.

AVVERTENZA: non deve essere effettuato alcun collegamento al terminale di messa a terra.

Seguire le istruzioni di montaggio fornite con le spine elettriche di buona qualità. Fusibile consigliato: 3 A.

Utilizzo di un cavo di prolunga

È preferibile non utilizzare un cavo di prolunga, tranne nei casi in cui ciò sia assolutamente necessario. Utilizzare un cavo di prolunga approvato, adatto per la tensione in ingresso del caricabatterie (vedere la sezione Dati tecnici). La sezione minima dei conduttori è di 1 mm²; la lunghezza massima è 30 m.

Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.

Istruzioni di sicurezza importanti per tutti i caricabatterie

cOnsERVaRE QUEsTE IsTRUZIONI: questo manuale contiene importanti istruzioni di sicurezza e d'uso riguardanti i caricabatterie compatibili (consultare la sezione Dati tecnici).

- Prima di utilizzare il caricabatterie, leggere tutte le istruzioni e i simboli di attenzione riportati sullo stesso, sul pacco batteria e sul prodotto alimentato a batteria.

AVERTENZA: rischio di folgorazione. Fare in modo d'are che penetrino dei liquidi all'interno del caricabatterie. Potrebbe verificarsi un scossa elettrica.

AVVERTENZA: si raccomanda l'uso di un interruttore a nonziale salvavita (RCD) con una corrente residua nominale di 30 mA o inferiore.

ATTENZIONE: pericolo di ustioni. Per ridurre il rischio azisioni alle persone ricaricare solo batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare, provocando lesioni personali e danni materiali.

ATTENZIONE: sorvegliare i bambini per assicurarsi che rabbino jiochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricabatterie collegato alla presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva come, ad esempio, lana d'acciaio, fogli di alluminio o accumuli di particelle metalliche, dovranno essere tenuti

lontano dalle cavità del caricabatterie. Scollegare sempre il caricabatterie dalla presa di corrente quando il pacco batteria non è in sede. Scollegare il caricabatterie dalla presa di corrente prima di iniziare a pulirlo.

• NON tentare di caricare il pacco batteria con caricabatterie diversi da quelli descritti in questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per funzionare insieme.
• Questi caricabatterie non sono concepiti per impieghi diversi dal ricaricare batterie ricaricabili DEWALT. Qualsiasi altro utilizzo comporta il rischio di incendio, scosse elettriche o folgorazione.
• Non esporre il caricabatterie alla pioggia o alla neve.
• Per scollegare il caricabatterie dalla presa di corrente, tirare la spina e non il cavo. In tal modo si riduce il rischio che si danneggino entrambi.
• Assicurarsi che il cavo di alimentazione sia posizionato in modo che non venga calpestato, non causi intralcio e non sia altrimenti soggetto a danni o sollecitazioni.
• Non usare cavi di prolunga, salvo nei casi in cui sia assolutamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo al rischio di incendio, scosse elettriche o folgorazione.
• Non appoggiare nulla sopra il caricabatterie e non posizionare il caricabatterie su una superficie morbida che potrebbe ostruire le fessure di ventilazione, provocando un eccessivo sviluppo di calore all'interno. Posizionare il caricabatterie lontano da qualsiasi fonte di calore. Il caricabatterie viene ventilato tramite le feritoie presenti nella parte superiore e inferiore dell'alloggiamento.
• Non utilizzare il caricabatterie se il cavo di alimentazione o la spina sono danneggiati. Farli sostituire immediatamente.
• Non mettere in funzione il caricabatterie se ha subito un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.
• Non smontare il caricabatterie. Quando è necessario un intervento di assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Il riassemblaggio sbagliato potrebbe comportare il rischio di scossa elettrica, folgorazione o incendio.
• Se il cavo di alimentazione è danneggiato, farlo sostituire immediatamente dal produttore, da un suo rappresentante addetto all'assistenza o da altre persone qualificate, per evitare pericoli.
• Staccare il caricabatterie dalla presa di corrente prima di qualsiasi intervento di pulizia. In tal modo il rischio che si verifichino scosse elettriche si riduce. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro due caricabatterie.
• Il caricabatterie è concepito per essere alimentato tramite una rete elettrica domestica standard da 230 V. Non tentare di utilizzarlo con una tensione di alimentazione diversa. Questo non vale per i caricabatterie da veicoli.

Carica di una batteria

NOTA: per garantire la massima prestazione e durata dei pacchi batteria agli ioni di litio, caricare completamente il pacco batteria prima di utilizzarlo la prima volta.

1. Collegare il caricabatterie a una presa di corrente adatta prima di inserirvi il pacco batteria.
2. Inserire il pacco batteria 5 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La spia rossa (in carica) lampeggia ripetutamente, a indicare che è iniziato il processo di carica.
3. L'indicatore lampeggiante corrispondente alla "Fase 1 di carica in corso" mostra il processo di carica con cui viene caricata la maggior parte della capacità della batteria. L'indicatore lampeggiante corrispondente alla "Fase 2 di carica in corso" mostra il processo di "rabbocco" della carica che consente alla batteria di raggiungere la propria capacità completa.
4. Il completamento della carica per la Fase 1 o la Fase 2 è indicato dalla spia della fase che rimane accesa fissa. Il pacco batteria è completamente carico quando le spie di ricarica Fase 1 e Fase 2 rimangono accese fisse ed esso può essere rimosso e utilizzato subito o lasciato nel caricabatterie.

NOTA: per estrarre il pacco batteria, alcuni caricabatterie richiedono la pressione del pulsante di rilascio batteria 8. Per conoscere lo stato di carica del pacco batteria fare riferimento agli indicatori illustrati sotto.

Indicatori

Fase 1 di carica in corso

Fase 2 di carica in corso

Carica completa

Ritardo per pacco batteria caldo/freddo*

* La spia rossa continua a lampeggiare, ma durante questa operazione si illumina anche una spia gialla. Appena il pacco batteria raggiunge la temperatura adeguata, la spia gialla si spegne e il caricabatterie riprende il processo di carica.

I caricabatterie compatibili non caricano un pacco batteria difettoso. Nel caso di una batteria difettosa o guasta il caricabatterie non si accende nessuna spia.

NOTA: questo fatto potrebbe anche indicare un problema del caricabatterie.

Se il caricabatterie indica che è presente un problema, portare il caricabatterie e il pacco batteria presso un centro di assistenza autorizzato per farli controllare.

Ritardo per pacco batteria caldo/freddo

Quando il caricabatterie rileva un pacco batteria troppo caldo o troppo freddo avvia automaticamente un ritardo per pacco caldo/freddo, sospendendo la carica finché il pacco batteria avrà raggiunto la temperatura appropriata. Il caricabatterie passa poi automaticamente alla modalità di carica. Questa funzionalità assicura la massima durata del pacco batteria.

Un pacco batteria freddo si carica a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si carica a una velocità inferiore per tutto il ciclo di carica e non torna alla velocità di carica massima anche se si scalda.

Sistema di protezione elettronico

Gli apparecchi/elettroutensili XR Li-Ion, alimentati con batterie agli ioni di litio, sono dotati di un Sistema di protezione elettronico che salvaguarda il pacco batteria da sovraccarico, surriscaldamento o scaricamento completo.

Se il Sistema di protezione elettronico si attiva l'apparecchio/elettroutensile si spegne automaticamente. In tal caso, inserire il pacco batteria agli ioni di litio nel caricabatterie e lasciarlo inserito fino a quando non è completamente carico.

Fissaggio a parete

Questi caricabatterie sono concepiti in modo da poter essere fissati a parete oppure appoggiati in verticale su un tavolo o un piano di lavoro. Se si opta per il fissaggio a parete, posizionare il caricabatterie a portata di una presa elettrica, lontano da spigoli o altri ostacoli che potrebbero impedire il passaggio dell'aria. Utilizzare il retro del caricabatterie come modello per posizionare le viti di fissaggio alla parete. Fissare saldamente il caricabatterie, utilizzando delle viti per cartongesso (acquistate separatamente) lunghe almeno 25,4 mm e con un diametro della testa di 7-9 mm, inserite nel legno a una profondità ottimale, lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricabatterie con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni per la pulizia del caricabatterie

AVERTENZA: rischio di folgorazione. Scollegare il caricabatterie dalla presa di corrente AC prima di pulirlo. Rimuovere sporco e grasso dall'esterno del caricabatterie con un panno o uno spazzolino con setole non di metallo. Non utilizzare acqua o soluzioni detergenti. Fare in modo di evitare che penetri del liquido all'interno dell'elettrousile e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacchi batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Al momento di ordinare pacchi batteria di ricambio, assicurarsi di indicare il numero di catalogo e la tensione corrispondente. Quando si estrae il pacco batteria dalla confezione dopo l'acquisto, non è completamente carico. Prima di utilizzare il pacco batteria e il caricabatterie leggere le istruzioni di sicurezza riportate di seguito, quindi seguire le procedure di ricarica descritte.

LEGGERE TUTTE LE ISTRUZIONI

- Non ricaricare o utilizzare il pacco batteria in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. L'inserimento o

la rimozione del pacco batteria dal caricabatterie potrebbe incendiare le polveri o i fumi.

• Non inserire il pacco batteria nel caricabatterie a forza. Non modificare il pacco batteria in modo da consentire di inserirlo in un caricabatterie non compatibile, poiché il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
  • Ricaricare i pacchi batteria solo nei DEWALT DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non conservare né ricaricare il pacco batteria in luoghi dove la temperatura potrebbe scendere al di sotto di 4 °C (39,2 °F), come all'esterno di capannoni o strutture metalliche in inverno, né superare 40 °C (104 °F), come all'esterno di capannoni o strutture metalliche in estate.
• Non bruciare il pacco batteria anche se è seriamente danneggiato o completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. La combustione dei pacchi batteria agli ioni di litio genera fumi e materiali tossici.
• Se il contenuto della batteria dovesse venire a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria dovesse finire in un occhio, sciacquare con l'occhio aperto per 15 minuti o fino a quando l'irritazione sarà cessata. Se dovesse essere necessario ricorrere a cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperte può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se i sintomi persistono, rivolgersi a un medico.

AVERTENZA: pericolo di ustioni. Il liquido della batteria possere infiammabile, se esposto a una scintilla o fiamma.

AVVERTENZA: Non tentare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto o sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Potrebbe verificarsi una scossa elettrica o una folgorazione. I pacchi batteria danneggiati dovranno essere inviati al centro assistenza per il riciclaggio.

AWERTENZA: pericolo d'incendio. Non conservare o trasportare il pacco batteria in modo tale che oggetti metallici possano entrare a contatto con i terminali esposti. Ad esempio, non mettere il pacco batteria all'interno di grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc., insieme a chiodi, viti, chiavi, ecc.

ATTENZIONE: quando l'utensile non viene usato, a poggiarlo su un fianco su una superficie stabile, dove non rischi di fare inciampare o cadere qualcuno. Alcuni utensili con pacchi batteria di grandi dimensioni possono rimanere in piedi poggiando sul pacco batteria, ma potrebbero cadere facilmente.

Trasporto

AVERTENZA: pericolo d'incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito. NOTA: le batterie agli ioni di litio non devono essere riposte nei bagagli da stiva degli aerei.

DEWALT sono conformi a tutte le norme di trasporto in vigore, secondo quanto prescritto dalle normative del settore e legali che includono le Raccomandazioni ONU per il trasporto di merci pericolose; Regolamenti sui Prodotti Pericolosi dell'Associazione Internazionale per il Trasporto Aereo (IATA), il Codice marittimo internazionale per il trasporto delle merci pericolose (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state collaudate in base alla Sezione 38.3 del Manuale delle prove e dei criteri nell'ambito delle Raccomandazioni relative al trasporto di merci pericolose dell'ONU.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esente dalla classificazione nella categoria di Materiale pericoloso di classe 9 soggetto a piena regolamentazione. In generale, solo una batteria agli ioni di litio con una classificazione energetica superiore a 100 wattora (Wh) richiederà una classificazione nella categoria pienamente regolata di Materiale pericoloso di classe 9. Tutte le batterie agli ioni di litio hanno la classificazione Wh contrassegnata sul pacco. Inoltre, per via della complessità delle normative, DEWALT sconsiglia la spedizione aerea di pacchi batteria agli ioni di litio, a prescindere dalla loro classificazione energetica. Gli attrezzi dotati di batteria (kit combo) possono essere spediti per via aerea purché la classificazione energetica della batteria non superi 100 Wh.

A prescindere che una spedizione sia considerata esente o soggetta a piena regolamentazione, è responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Le informazioni contenute in questa sezione del manuale sono fornite in buona fede e si ritengono accurate al momento della creazione del documento; tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È responsabilità dell'acquirente assicurarsi che le proprie attività siano conformi alle normative in vigore.

Istruzioni per la conservazione

1. Il luogo di conservazione ideale deve essere fresco e asciutto, al riparo dalla luce solare diretta e da temperature eccessivamente fredde o calde. Per garantire prestazioni e durata ottimali delle batterie conservare i pacchi batteria a temperatura ambiente quando non vengono usati.
2. Per la conservazione nel lungo periodo, si raccomanda di riporre i pacchi batteria completamente carichi in un luogo fresco e asciutto fuori dal caricabatterie per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente scarichi. Il pacco batteria deve essere ricaricato prima dell'uso.

Etichette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati in questo manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

il manuale di istruzioni prima dell'uso.

ndare con oggetti conduttivi.

icare pacchi batteria danneggiati.

porre all'acqua.

tituire immediatamente i cavi di azione difettosi.

e solo a temperature comprese tra 4 e 40 °C.

r uso in ambienti chiusi.

e il pacco batteria con la dovuta attenzione biente.

Ricaricare i pacchi batteria esclusivamente con i caricabatterie designati da DEWALT. La ricarica di pacchi batteria diversi da quelli designati da DEWALT con un caricabatterie DEWALT potrebbe causarne l'esplosione o far insorgere altre situazioni di pericolo.

ciare il pacco batteria.

Tipo di batteria

È possibile utilizzare i seguenti modelli di pacchi batteria: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCB546, DCB547, DCB547G, DCB548, DCB549. Per ulteriori informazioni consultare la sezione "Dati tecnici."

Posizione del codice data (Fig. A)

Il codice data di produzione 22 consiste in un anno a 4 cifre seguito da una settimana a 2 cifre ed è esteso da un codice di fabbrica a 2 cifre.

Descrizione (Fig. A)

AIVERTENZA: non modificare mai l'apparecchio né checha sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.

1 Raccordo dell'ugello
2 Tubo flessibile
3 Ugello
4 Collare di rilascio raccordo dell'ugello
5 Pacco batteria
6 Pulsante di sblocco dello scomparto batteria
7 Coperchio dello scomparto batteria
8 Pulsante di rilascio batteria
9 Tappo del serbatoio
10 Filtro
11 Linea di misura
12 Porta ugello
13 Serbatoio
14 Interruttore a tre posizioni
15 Collare di regolazione pressione di uscita dell'acqua dall'ugello
16 Gancio porta tubo
17 Fascetta stringitubo
18 Fermo dell'ugello
19 Manico superiore
20 Manico anteriore
21 Pulsante di associazione Wireless Tool Control™
22 Codice data
23 Pulsante del telecomando Wireless Tool Control™ (Fig. K)
24 Telecomando Wireless Tool Control™ (Fig. K)
25 Piastra di fissaggio TSTAK

Uso previsto

Questo serbatoio d'acqua con pompa elettrica DEWALT è stato progettato per l'uso quotidiano e per l'impiego in cantiere. Esso è destinato esclusivamente a contenere acqua.

Questo serbatoio d'acqua con pompa elettrica può essere utilizzato con un sistema di trasporto TSTAK di DEWALT o come unità indipendente da appoggiare a terra.

Questo serbatoio d'acqua con pompa elettrica fornisce l'acqua per ridurre la produzione di polvere quando si lavora con alcune macchine (come ad esempio le carotatrici a diamante).

Questo serbatoio d'acqua con pompa elettrica non è destinato a contenere liquidi diversi dall'acqua né a fornire acqua potabile.

NON consentire ai bambini di venire a contatto con l'elettroutensile. L'uso di questo apparecchio da parte di persone inesperte deve avvenire sotto sorveglianza.

• Bambini e infermi. Questo apparecchio non è destinato all'uso da parte di bambini o persone inferme non sorvegliati.
• Questo prodotto non è destinato all'uso da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze o abilità, a meno che esse siano sorvegliate da una persona responsabile della

loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

ASSEMBLAGGIO E REGOLAZIONI

AVERTENZA: per ridurre il rischio di lesioni gravi dall'persone, spegnere l'utensile e scollegarlo dall'alimentazione elettrica pacco batteria prima di effettuare qualsiasi regolazione o rimozione/ installazione di dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

AVERTENZA: utilizzare esclusivamente batterie e a batterie DEWALT.

Montaggio e rimozione dell'ugello (Fig. B)

1. Avvitare il raccordo dell'ugello 1 all'estremità del tubo flessibile 2.
2. Infilare l'ugello 3 direttamente nel raccordo del tubo flessibile fino a quando si incastra in posizione.
3. Per rimuovere l'ugello, tirare indietro il collare di rilascio del raccordo del tubo flessibile 4 finché l'ugello non fuoriesce.

UTILIZZO

Istruzioni per l'uso

AWERTENZA: attenersi sempre alle istruzioni di sottoszza e alle normative in vigore.

AVERTENZA: per ridurre il rischio di lesioni gravi e persone, spegnere la macchina e disconnettere i pacchi batteria prima di effettuare qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

Controllare se l'apparecchio e i relativi componenti o gli accessori presentino dei danni che potrebbero avere subito durante il trasporto.

Installazione e rimozione del pacco batteria (Fig. C)

AVERTENZA: verificare che l'apparecchio/elettroutensile sospento prima di installare il pacco batteria.

nOTa: al fine di ottenere risultati ottimali assicurarsi che il pacco batteria 5 sia completamente carico.

• Come installare il pacco batteria nell'apparecchio
• Premere il pulsante di sblocco dello scomparto batteria 6.
• Sollevare il coperchio dello scomparto batteria 7.
• Allineare il pacco batteria alle guide all'interno dello scomparto della batteria e farlo scorrere fino a quando non sarà saldamente inserito nell'apparecchio, assicurandosi che non si sganci.
• Chiudere il coperchio dello scomparto batteria. Assicurarsi che il pulsante di sblocco dello scomparto batterie scatti in posizione.

- Come rimuovere il pacco batteria

1. Premere il pulsante di sblocco dello scomparto batteria 6.

2. Sollevare il coperchio dello scomparto batteria 7.

3. Premere il pulsante di rilascio batteria 8 ed estrarre con decisione il pacco batteria dal serbatoio d'acqua con pompa elettrica. Inserire il pacco batteria nel caricabatterie come descritto nella sezione relativa al caricabatterie di questo manuale.

4. Chiudere il coperchio dello scomparto batteria. Assicurarsi che il pulsante di sblocco dello scomparto batterie scatti in posizione.

Riempimento del serbatoio (Fig. D)

AVVERTENZA: riempire con cura il serbatoio dell'acqua compa elettrica. Non farlo traboccare. Tenere l'acqua a distanza dalla batteria e dai componenti elettrici interni per evitare di danneggiarli.

1. Ruotare il tappo del serbatoio 9 in senso antiorario per rimuoverlo e assicurarsi che il filtro 10 sia montato nella rispettiva sede.

2. Versare l'acqua attraverso il filtro e nel serbatoio. Non riempire oltre la linea di misura massima 11.

3. Riposizionare il tappo del serbatoio ruotandolo in senso orario.

Uso (Fig. E)

1. Estrarre direttamente l'ugello 3 dal porta ugello 12 e srotolare il tubo flessibile 2.
2. Riempire il serbatoio di acqua 13 come descritto nella sezione Riempimento del serbatoio.
3. Inserire il pacco batteria come descritto nella sezione Installazione e rimozione del pacco batteria.
4. Accendere il serbatoio d'acqua con pompa elettrica premendo l'interruttore a tre posizioni 14 nella posizione (I).
5. Spegnere il serbatoio d'acqua con pompa elettrica premendo il pulsante di accensione/spegnimento fino a portarlo in posizione centrale.
6. Se si utilizza un telecomando Wireless Tool Control™, premere la parte superiore del pulsante accensione/spegnimento per selezionare il'impostazione.

Regolazione della pressione di uscita dell'acqua (Fig. F)

• Per aumentare la pressione di uscita dell'acqua, ruotare il collare di regolazione della pressione di uscita dell'acqua 15 in senso orario, visto da dietro.
• Per ridurre la pressione di uscita dell'acqua, ruotare il collare di regolazione della pressione di uscita dell'acqua in senso antiorario, visto da dietro.

Impilaggio tramite la piastra di fissaggio TSTAK di DEWALT (Fig. A)

AIWERTENZA: quando si procede all'impilaggio, posizionare sempre il serbatoio dell'acqua con pompa elettrica nella parte inferiore dell'unità TSTAK.

La piastra di fissaggio TSTAK 25 consente di fissare il serbatoio dell'acqua con pompa elettrica ad altri prodotti TSTAK per impilarli in tutta sicurezza l'uno sull'altro, in modo da garantirne la praticità e la trasportabilità.

ITaLlanO

• Per usare il sistema di impilaggio TSTAK posizionare il serbatoio d'acqua con pompa elettrica sopra una cassa TSTAK e sollevare i due fermi per impilaggio TSTAK della cassa, in modo che si aggancino saldamente alla parte inferiore dell'unità.
• Per rimuovere il serbatoio dell'acqua alimentato da una scatola TSTAK, rilasciare i due fermi di impilamento TSTAK. Rimuovere e collocare il serbatoio dell'acqua alimentato in un luogo sicuro. Se non viene rimosso, il serbatoio dell'acqua alimentato può rovesciarsi e cadere, causando lesioni.

MANUTENZIONE

Questo apparato è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili.

Conservazione (Fig. G-I)

ATTENZIONE: non lasciare che l'acqua si congli nel soloio. Conservarlo a temperature superiori a quelle di congelamento.

1. Rimuovere il tappo del serbatoio 9 il filtro in entrata 10. Versare l'acqua fuori dal serbatoio 13.
2. Fare funzionare il serbatoio d'acqua con pompa elettrica fino a quando non uscirà più acqua dal tubo 2.
3. Rimuovere il pacco batteria 5.
4. Lasciare che il serbatoio si asciughi.
5. Mettere il filtro nel serbatoio, sotto il tappo del serbatoio.

6. Avvitare saldamente il tappo.

7. Collegare correttamente il tubo flessibile e l'ugello 3:

a. Avvolgere il tubo flessibile intorno al gancio reggitubo 16 e al tappo del serbatoio d'acqua con pompa elettrica.
b. A metà dell'operazione, far applicare la fascetta stringitubo 17 al tubo in due punti per tenere quest'ultimo vicino al serbatoio dell'acqua.
c. Continuare ad avvolgere il tubo fino a quando l'ugello non incontrerà il porta ugello 12.
d. Allineare il fermo dell'ugello 18 alla parte inferiore del porta ugello e spingere verso l'interno fino a quando non scatta in posizione.
nOTa: quando l'ugello viene rimosso dal tubo, è possibile riporlo nel porta ugello senza il tubo collegato (Fig. 1).

- Se si sospetta che l'acqua si sia congelata all'interno del sistema, portare il serbatoio d'acqua con pompa elettrica in un luogo caldo e attendere che il ghiaccio si sia scongelato.

Trasporto (Fig. J)

AVERTENZA: utilizzare e conservare sempre l'apparecchio in posizione orizzontale, con il coperchio del vano batteria 7 rivolto verso l'alto.

Montare il serbatoio d'acqua con pompa elettrica come descritto nella sezione Conservazione.

Il serbatoio d'acqua con pompa elettrica può essere trasportato afferrandolo dal manico superiore 19, dal manico anteriore 20, o da entrambi.

Modalità Wireless Tool Control™ (il telecomando può essere venduto a parte)

Associazione del Serbatoio d'acqua con pompa elettronica a un elettroutensile tramite la modalità Wireless Tool Control™ (Fig. K)

ATTENZIONE: quando il serbatoio d'acqua con una elettrica viene comandato con il telecomando o l'elettroutensile associato, potrebbe avviarsi o arrestarsi senza preavviso.

AVERTENZA: non fissare la cinghietta del telecomando pension mobili.

Associazione a un telecomando DEWALT o a un elettroutensile provvisto della tecnologia Wireless Tool Control™

1. Premere l'interruttore a tre posizioni 14 nella posizione Wireless Tool Control™.
2. Tenere premuto il pulsante di associazione Wireless Tool Control™ 21 (Fig. A) sul serbatoio d'acqua con pompa elettrica, quindi premere il pulsante sull'elettroutensile da associare o il pulsante 23 sul telecomando 24. Il LED inizia a lampeggiare segnalando che il serbatoio dell'acqua è pronto per essere associato.
3. Il LED sopra il pulsante di associazione Wireless Tool Control™ si accende a luce fissa indicando che l'associazione è andata a buon fine.

ATTENZIONE: non attivare la modalità Wireless Tool control dell'elettroutensile se il tubo flessibile non è collegato all'uscita dell'acqua.

nOTa: è possibile associare un solo trasmettitore alla volta. Se l'elettroutensile è già associato, il trasmettitore precedente sarà ignorato.

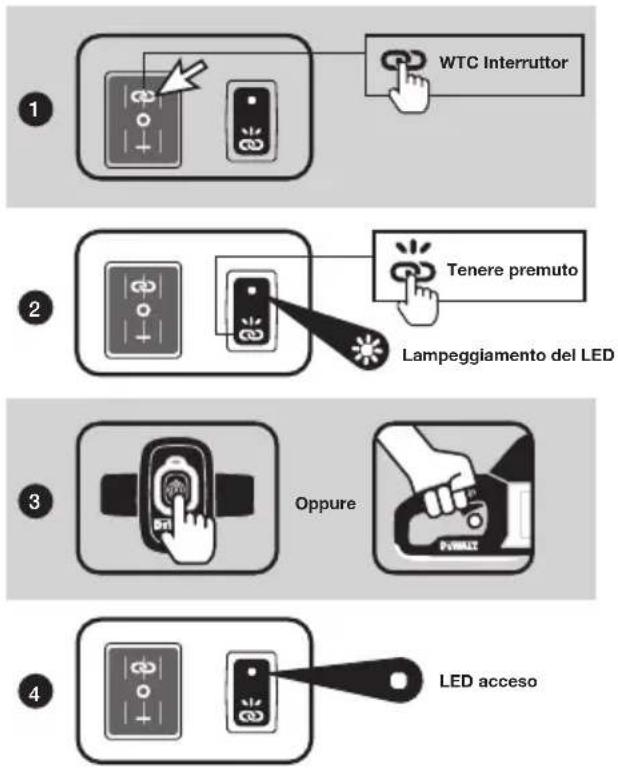

WIRELESS TOOL CONTROL™ ISTRUZIONI PER L'ACCOPPIAMENTO

WTC Interruttor Tenere premuto Lampeggiamento del LED Oppure LED acceso

Disassociazione di un elettroutensile provvisto della tecnologia Wireless Tool Control™ o del telecomando

1. Tenere premuto il pulsante di associazione Wireless Tool Control™ 21 (Fig. A) sul serbatoio DCE6820, quindi premere il pulsante sull'elettroutensile da disassociare o il pulsante 23 sul telecomando 24.
2. Il LED sopra il pulsante di associazione Wireless Tool Control™ inizierà a lampeggiare lentamente segnalando che la disassociazione è andata a buon fine.

ATTENZIONE: per evitare l'accensione involontaria al termine del lavoro, portare l'interruttore di accensione/spegnimento in posizione centrale. o disassociare il sistema Wireless Tool Control dell'elettroutensile o il telecomando.

SCHEMA DI LAMPEGGIAMENTO DEL LED

Nella modalità di associazione	----
Nessun dispositivo associato	— — — —
Dispositivo associato con successo	____ ____

Pulizia

AVERTENZA: non utilizzare mai solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparecchio. I suddetti prodotti chimici potrebbero indebolire le materie plastiche di cui sono fatte tali parti. Usare un panno inumidito solamente con acqua e sapone delicato. Fare in modo di evitare che penetri del liquido

all'interno dell'elettroutensile e non immergere alcuno dei suoi componenti direttamente in un liquido.

Accessori opzionali

AVERTENZA: poiché accessori diversi da quelli offerti da DEWALT non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone, utilizzare soltanto gli accessori consigliati da DEWALT per l'uso con questo prodotto.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali che essere recuperati e riciclati, riducendo la domanda e prime. Riciclare i prodotti elettrici e le batterie così alle disposizioni locali vigenti. Ulteriori informazioni nonibili all'indirizzo web www.2helpU.com.

Batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria deve essere smaltito con la dovuta attenzione per l'ambiente:

• Lasciare scaricare completamente il pacco batteria, quindi rimuoverlo dallo strumento.
• Le batterie agli ioni di litio sono riciclabili. Consegnarle al proprio concessionario o presso un'apposita stazione di riciclaggio. Le batterie raccolte saranno riciclate o smaltite in modo corretto.

Guida per la risoluzione dei problemi

Problema Causa/e possibile/i Azione correttiva
Non viene fornita acqua al prodotto collegato al sistema Wireless Tool Control (WTC).	Il prodotto è impostato sulla modalità WTC, ma non è associato a un utensile compatibile con WTC.	Seguire le istruzioni per l'associazione WTC o accendere manualmente l'utensile con l'interruttore di accensione/spegnimento.
	La riserva d'acqua nel serbatoio è completamente esaurita.	Riempire il serbatoio.
	L'ugello all'estremità del tubo è chiuso.	Aprire l'ugello.
	Il collare di sgancio del raccordo dell'ugello non è collegato al raccordo dell'ugello o di un altro utensile.	Inserire il raccordo del tubo flessibile dell'ugello o di un altro utensile nel collare di rilascio del raccordo dell'ugello.
	Non è installato il filtro del serbatoio.	Controllare che il filtro del serbatoio sia installato e, se del caso, installare un filtro.
	Filtro in ingresso o filtro del serbatoio intasato.	Pulire o sostituire il filtro di ingresso e/o il filtro del serbatoio.
	La batteria è scarica. Caricare la batteria o installarne una carica.
	L'acqua presente all'interno del serbatoio o del tubo flessibile è ghiacciata.	Spostare il prodotto in un luogo caldo e attendere che il ghiaccio si scongeli.
	Pompa del serbatoio in funzione continuamente per oltre 30 minuti.	Spegnere e riaccendere l'interruttore a tre posizioni.
	È stata versata dell'acqua sul prodotto. L'apparecchio non si avvia dopo aver premuto il pulsante di accensione ON.	Estrarre la batteria e attendere che l'acqua si asciughi.Se il problema persiste, consultare il servizio di assistenza DEWALT.
	La riserva d'acqua nel serbatoio è completamente esaurita e l'apparecchio viene lasciato in funzione per 1 minuto o più.	Riempire di nuovo il serbatoio e spegnere e riaccendere l'apparecchio.

18V AANGEDREVEN WATERTANK

DCE6820
