MANUALE UTENTE Akku-Kompressor li-on GLORIA

IT Instruzioni per l'uso ....62 - 76

Traduzione delle istruzioni per l'uso originali

1 Informazioni generali sulle presenti istruzioni per l'uso....62

1.1 Simboli sull'apparecchio e nelle istruzioni per l'uso 62

1.2 Avvertenze 63

1.3 Utilizzo conforme 63

1.4 Uso scorretto ragionevolmente prevedibile....64

1.5 Rischi residui....64

1.6 Limitazione di responsabilità 64

2 Per la Vostra sicurezza....64

2.1 Indicazioni fondamentali per la sicurezza 64

2.2 Prescrizioni di sicurezza per l'uso del caricatore e dell'accumulatore .....65

2.3 Avvertenze generali di sicurezza per elettroutensili 66

3 Prima di poter usare l'apparecchio 68

3.1 Stato alla consegna 68

3.2 Elementi dell'apparecchio....69

3.3 Display [B] 69

4 Dati tecnici 70

5 Montaggio....70

6 Prima di mettere in funzione l'apparecchio per la prima volta.....70

6.1 Processo di carica 71

7 Messa in funzione 71

7.1 Inserire la batteria e mettere in funzione l'apparecchio....71

7.2 Funzionamento....72

8 Messa fuori servizio e stoccaggio....73

8.1 Messa fuori servizio 73

8.2 Svuotamento e pulizia 73

8.3 Stoccaggio....73

8.4 Manutenzione 74

9 Problemi con l'apparecchio 74

10 Smaltimento e questioni legali....75

10.1 Tutela dell'ambiente e smaltimento....75

10.2 Smaltimento dell'accumulatore....75

10.3 Trasporto dell'accumulatore 75

10.4 Smaltimento dell'imballaggio....76

11 Accessori / Ricambi....76

12 Garanzia....76

1 Informazioni generali sulle presenti istruzioni per l'uso

Le presenti istruzioni per l'uso sono parte integrante dell'apparecchio GLORIA e devono essere sempre a portata di mano nei pressi dello stesso. Le istruzioni per l'uso forniscono importanti avvertenze e informazioni, necessarie per l'utilizzo dell'apparecchio in sicurezza! Qualsiasi persona preposta al comando, all'utilizzo e alla manutenzione dell'apparecchio, deve leggere per intero le istruzioni per l'uso. Conservare le istruzioni per l'uso e consegnarle a chi dovesse possedere l'apparecchio dopo di Voi! Tutte le avvertenze sono sempre riferite anche alla Vostra sicurezza personale!

1.1 Simboli sull'apparecchio e nelle istruzioni per l'uso

Proteggere da pioggia e umidità!

Indossare gli occhiali protettivi!

Indossare i guanti protettivi!

Caricatore solo per interni!

Leggere il manuale di istruzioni!

Istruzioni per lo smaltimento dell'accumulatore.

Smaltimento nel rispetto dell'ambiente!

Materiali di imballaggio riciclabili!

Riciclabile / centro di ritiro GRS per batterie

Istruzioni per lo smaltimento dell'accumulatore

• L'accumulatore non deve essere riscaldato a temperature superiori a +45°C
• Proteggere l'accumulatore dell'irradiazione solare diretta
• Proteggere l'accumulatore dal fuoco
• Non gettare l'accumulatore tra i rifiuti domestici

1.2 Avvertenze

PERICOLO

Un'avvertenza di questo livello di pericolo indica un potenziale pericolo di morte. In presenza di questa avvertenza, seguire le istruzioni per evitare il pericolo di morte o di lesioni gravissime.

AVVERTENZA

Un'avvertenza di questo livello di pericolo indica una situazione pericolosa imminente. In presenza di questa avver-

tenza, seguire le istruzioni per evitare il pericolo di morte o di lesioni gravissime.

CAUTELA

Un'avvertenza di questo livello di pericolo indica una situazione di perico-lo potenziale che, se non evitata, può causare lesioni. In presenza di questa avvertenza, seguire le istruzioni per evitare il pericolo di lesioni.

ATTENZIONE

Un'avvertenza di questo livello di pericolo indica un pericolo potenziale che, se non evitato, può causare danni materiali. In presenza di questa avvertenza, seguire le istruzioni per evitare danni materiali.

i AVVISO!

Un avviso indica ulteriori informazioni o figure, che servono per semplificare l'uso e la comprensione del l'apparecchio.

1.3 Utilizzo conforme

Questo apparecchio GLORIA è pensato ESCLUSIVAMENTE per l'uso insieme a spruzzatori a pressione GLORIA (3-/5-/8-litri) con una pressione d'esercizio max. di 3 bar. Il rispetto delle istruzioni per l'uso allegate è un presupposto fondamentale per il funzionamento regolare dell'apparecchio. Le istruzioni per l'uso comprendono anche le istruzioni di comando, manutenzione ordinaria e manutenzione periodica. Con una pressione d'esercizio max. di 3 bar, l'apparecchio può essere utilizzato sia in ambito industriale e artigianale sia in ambito domestico.

CAUTELA

PERICOLO PER USO IMPROPRIO!

In caso di uso improprio, l'apparecchio può essere fonte di pericoli. Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

• Utilizzare l'apparecchio esclusivamente per l'uso previsto.
• Osservare tutte le indicazioni e le informazioni contenute nelle istruzioni per l'uso.

1.4 Uso scorretto ragionevolmente prevedibile

L'apparecchio non deve essere utilizzato per spruzzare liquidi esplosivi, altamente infiammabili, facilmente infiammabili e combustibili. Attenersi anche alle indicazioni riportate nelle istruzioni per l'uso dei singoli spruzzatori relativamente ai liquidi compatibili. Eventuali modifiche arbitrarie all'apparecchio o un uso improprio dello stesso, sollevano il produttore da qualsiasi responsabilità per i possibili danni conseguenti.

1.5 Rischi residui

Questo apparecchio è stato costruito a regola d'arte, nel rispetto delle vigenti norme di sicurezza! Ciò nonostante, durante l'utilizzo dell'apparecchio:

• possono insorgere pericoli per la vita e l'integrità dell'operatore o di altre persone.
  ■ l'apparecchio può subire danni.
• altri beni materiali possono subire danni.

1.6 Limitazione di responsabilità

Facciamo espressamente presente che, in base alla legge sulla responsabilità per danno da prodotti, non rispondiamo per danni causati dal nostro apparecchio, qualora tali danni siano causati dalla man-cata osservanza delle istruzioni per l'uso, da un uso improprio, da una riparazione eseguita non a regola d'arte o dalla sostituzione di pezzi con pezzi non originali e la riparazione non sia stata effettuata dal servizio assistenza o da un esperto autorizzato. Quanto sopra si intende valido anche per gli accessori.

2 Per la Vostra sicurezza

Questo capitolo fornisce importanti avvertenze e indicazioni di sicurezza, che bisogna assolutamente rispettare nel maneggiare e utilizzare l'apparecchio.

2.1 Indicazioni fondamentali per la sicurezza

Per maneggiare e utilizzare in sicurezza l'apparecchio, osservare le seguenti indicazioni fondamentali per la sicurezza:

• Prima di montare o di lavorare con il COMPRESSORE A BATTERIA: leggere le istruzioni per l'uso accluse all'apparecchio e attenersi alle istruzioni di sicurezza riportate.
• Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche fornite in dotazione al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
• Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
• Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Le riparazioni degli apparecchi per la casa e il giardino devono essere eseguite soltanto dai centri di assistenza. I ricambi devono essere ordinati presso il proprio rivenditore specializzato. Qualora non fossero disponibili in magazzino, il rivenditore li procurerà il più presto possibile.
• Questo apparecchio è conforme alle regole tecniche riconosciute e alle norme di sicurezza in materia!

• L'apparecchio può essere utilizzato da bambini a partire dagli 16 anni di età e da persone con capacità fisiche, sensoriali o mentali limitate ovvero con scarsa esperienza e conoscenza delle relative funzioni se si trovano sotto la sorveglianza di qualcuno o hanno ricevuto le dovute istruzioni sull'uso sicuro dell'apparecchio e comprendono i pericoli ad esso connesso. L'apparecchio non deve essere utilizzato da bambini. Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

• Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

• Non lasciare incustodito l'apparecchio fintanto che è acceso.
• La messa fuori servizio è possibile solo portando l'interruttore (A) in posizione "0".
  ■ Proteggere l'apparecchio dall'esposizione prolungata ai raggi del sole e dal gelo.
• Per evitare danni e pericoli derivanti da un uso improprio, è necessario osservare le istruzioni per l'uso e conservarle con cura!
• Nel momento in cui l'apparecchio viene consegnato ad altre persone, occorre fornire anche le istruzioni per l'uso!
• Per l'apparecchio, utilizzare soltanto pezzi di ricambio e accessori originali GLORIA. Non utilizzare mai pezzi di ricambio/accessori usurati, modificati o difettosi! riginali GLORIA.

2.2 Prescrizioni di sicurezza per l'uso del caricatore e dell'accumulatore

PERICOLO DI MORTE PER SCOSSA ELETTRICA!

Pericolo di morte per contatto con cavi o componenti sotto tensione! Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

• La tensione di rete deve corrispondere al valore (V\~) indicato sulla targhetta del caricatore!
• Bambini e persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza e conoscenza non devono utilizzare né il caricatore né l'accumulatore.
  Se il cavo di rete del caricatore è danneggiato, sostituire l'intero caricatore!
• Collegare l'unità di carica solo ad una fonte di corrente alternata.

• Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.

• La tensione dell'accumulatore deve essere compatibile con la tensione di carica del caricatore. Utilizzare solo caricatori BOSCH da 18 della serie "POWER 4 ALL". GLORIA e Bosch propongono un assortimento completo di accumulatori con diverse cariche (Ah) (vedere il capitolo 11 "Accessori / Ricambi").

• Utilizzare gli elettroutensili solo con le batterie esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi..
• Non utilizzare una batteria, né un utensile danneggiati o modificati. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni.
• Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
• Non esporre una batteria o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni.
• Seguire tutte le istruzioni di carica e non ricaricare la batteria o l'elettroutensile fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.

PERICOLO

PERICOLO DI LESIONI PER FOLGORAZIONE E PERICOLO D'INCENDIO E DEFLAGRAZIONE! Per evitare situazioni di pericolo letale:

• per poter utilizzare l'apparecchio, bisogna che caricatore, spina di ricarica e spina elettrica siano in perfetto stato
  ■ non toccare mai i contatti.
• non coprire la presa d'aria del caricatore. Il caricatore potrebbe infatti surriscaldarsi e non funzionare a dovere.

• il caricatore e l'accumulatore devono essere protetti da calore e umidi tà.

• il caricatore e l'accumulatore non vanno mai immersi in un liquido.

• il caricatore va utilizzato esclusivamente per caricare gli accumulatori a litio-ioni originali.
• caricatore ed accumulatore devono restare sigillati.
• il caricatore non deve essere utilizzato su una base infiammabile.
• durante il processo di carica nelle vicinanze non ci devono essere materiali facilmente infiammabili.
• l'accumulatore deve essere protetto da calore, irradiazione solare diretta e fuoco. Conservare l'accumulatore solo a temperature comprese tra 0 °C e +45 °C. Non appoggiare l'accumulatore su un riscaldamento.
• il caricatore dovrebbe funzionare tramite interruttore differenziale (RCD) con una sensibilità non superiore ai 30 mA. Rivolgersi all'elettricista di fiducia!

CAUTELA

PERICOLO DI LESIONI! Inserire l'accumulatore solo se l'apparecchio è spento. Il collegamento dell'accumulatore ad un apparecchio acceso può causare degli infortuni.

CAUTELA

PERICOLO DI LESIONI A CAUSA DI LIQUIDI O VAPORI CORROSIVI! In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.

2.3 Avvertenze generali di sicurezza per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche fornite in dotazione al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà

comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

• Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
• Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

• La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
• Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
• Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
  Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elettroutensile, né per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
- Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interruttore di protezione dalle correnti di guasto (RCD). L'uso di un interruttorre di sicurezza riduce il rischio di una scossa elettrica.

PROTEZIONE CONTRO IL SOVRACCARICO!

- Il COMPRESSORE A BATTERIA è dotato di protezione contro il sovraccarico. In caso di carico eccessivo, l'apparecchio si disattiva automaticamente. In questo caso, spegnere l'apparecchio dall'interruttore ON/OFF (A). Scaricare la pressione del serbatoio azionando la valvola di sfiato, quindi riavviare il COMPESSORE A BATTERIA.

PROTEZIONE TERMICA!

- Il COMPRESSORE A BATTERIA è dotato di una protezione termica. Se l'apparecchio viene utilizzato per un periodo prolungato o continuamente nel campo di carico massimo o ad elevate temperature ambientali, non è da escludere un surriscaldamento delle batterie. In questo caso l'apparecchio si spegne automaticamente. Lo scarico non risulta più possibile sopra ai 70 °C. Una volta raffreddata la batteria, è possibile riavviare il COMPRESSORE A BATTERIA.

DISINSERIMENTO PER BASSA TENSIONE!

- Il COMPRESSORE A BATTERIA è dotato di un dispositivo di disinserimento per bassa tensione dell'accumulatore. Questa funzione spegne automaticamente l'apparecchio, quando la tensione cala al di sotto di un valore predeterminato (vedere l'indicazione in alto a destra sul display). In questo caso occorre caricare ulteriormente l'accumulatore, oppure introdurre nell'apparecchio un accumu

Sicurezza delle persone

• Utilizzare l'apparecchio secondo l'uso previsto! Lavorare esclusivamente entro l'ambito di potenza indicato.
• Prima di mettere in funzione l'apparecchio, controllarne l'integrità; la

messa in funzione è vietata nei seguenti casi:

• se l'apparecchio è visibilmente dan- neggiato;
• se l'apparecchio è caduto una volta;
• Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
• Quando si utilizza un elettroutensile è importante restare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
• Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'impiego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
• Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
• Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
• Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
• Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
  ■ Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione

e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

- Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e vengano trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elettroutensili

• Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
• Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
• Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
• Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.

• Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.

• Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.

• Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
• Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.

Assistenza

• Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
• Non eseguire mai la manutenzione di batterie danneggiate. La manutenzione di batterie ricaricabili andrà effettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.

CAUTELA

PERICOLO DI LESIONI IN SEGUITO AD AVVIAMENTO ACCIDENTALE!

L'avviamento accidentale può causare lesioni. A titolo preventivo, rimuovere la accumulatore se:

• se si lascia l'apparecchio incustodito.
• durante le operazioni di manutenzione, controllo o pulizia.
• se l'apparecchio non funziona corretta- mente.

3 Prima di poter usare l'apparecchio

Questo capitolo fornisce informazioni sullo stato alla consegna.

3.1 Stato alla consegna

La dotazione standard dell'apparecchio alla consegna comprende:

■ II COMPRESSORE A BATTERIA viene fornito montato
■ 2 guaine protettive per accumulatori POWER FOR ALL da 2,5 Ah / 4,0 Ah [non raffigurate]
■ 1 x istruzioni per l'uso e informazioni sul prodotto
Altri attrezzi in dotazione imballati singolarmente.

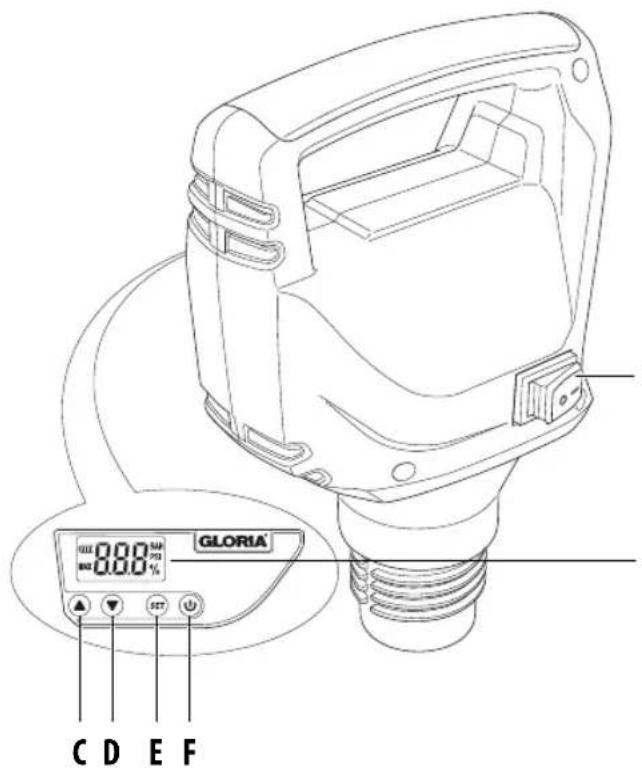

3.2 Elementi dell'apparecchio

A Interruttore a leva ON/OFF
B Display
C Softkey "Pressione +"
D Softkey "Pressione -"
E Softkey "SET"
F Softkey "Motore ON/OFF"

■ Accumulatori: "Accumulatori POWER FOR ALL" (18,0 V 2,5 Ah, tipo: PBA 18,0 V W-A) / (18,0 V 4,0 Ah, tipo: PBA 18,0 V W-A) [non raffigurati e NON in dotazione con l'articolo 000920.0000]

■ Caricatore (AL 1810 CV) [non raffigurato e NON in dotazione con l'articolo 000920.0000]

■ 2 guaine protettive per accumulatori POWER FOR ALL da 2,5 Ah / 4,0 Ah [non raffigurato]

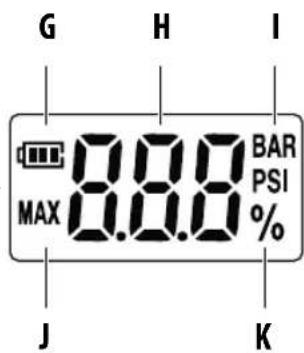

3.3 Display [B]

G Indicazione di stato (Icona della batteria)
H Indicazione della pressione

I Unità di misura della pressione BAR / PSI

J Pressione MAX

K Percentuale di carica

T

GLORIA 0.00% 0.00% C D E F

A

B

Set – Numeri articolo:	0000920.0000
(senza accumulatore e caricatore)

Accumulator (NON incluso nell'articolo 000920.0000)

Tipo:	ioni di litio (Bosch PBA 18V 2.5 Ah)
Tensione nominale:	18,0 V
Capacità nominale:	2,5 Ah

Unità di carica (AL 1810 CV) (NON incluso nell'articolo 000920.0000)

D'ingresso:	220-240 V~ / 50/60 Hz
D'uscita:	14,4-18,0 V / DC / 1,0 A
Tempo di carica accumulatore (100%):	154 Min.
Campo temperatura di carica ammissibile:	0 – +45 °C
Classe di protezione:	II

(Queste specifiche si riferiscono al caricatore CV AL 1810)

COMPRESSORE A BATTERIA

Unità di misura della pressione:	bar / psi
Campo di pressione selezionabile:	1,5 bar - 2,5 bar [21,75 psi - 36,25 psi]
Riempimento con carica completa con batteria 2,5 Ah:	16 x á 5 Liter (prima 5), totale 80 Liter
Riempimento con carica completa con batteria 4,0 Ah:	26 x á 5 Liter (prima 5), totale 130 Liter
Velocità del motore:	3900 U/min
Peso dell'apparecchio senza batteria:	0,76 kg
Peso dell'apparecchio con batteria:	1,20 kg

5 Montaggio

Figuren

AVVISO!

1 L'apparecchio viene fornito già montato.
2 Spurgare completamente il serbatoio verticale agendo sul manometro a pistone con la valvola di sicurezza integrata e scaricando tutta l'aria.
3 Riempire di liquido lo spruzzatore a pressione.
1 / 4 Togliere il COMPRESSORE A BATTERIA dalla confezione e avvitarlo a mano nel serbatoio riempito di liquido.

6 Prima di mettere in funzione l'apparecchio per la prima volta

AVVERTENZA

PRIMA DELLA MESSA IN FUNZIONE, OSSERVARE IL CAPITOLO 2 "PER LA VOSTRA SICUREZZA".

Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

- La tensione di rete deve corrispondere al valore (V\~) indicato sulla targhetta dell'unità di carica.

Il caricatore deve essere utilizzato sol- tanto in ambienti asciutti.

AVVISO!

- Caricare completamente l'accumulatore prima della prima messa in funzione. Accertarsi che il processo di carica avvenga a temperatura ambiente. Solo così si garantisce una lunga durata dell'accumulatore.

• Un tempo di funzionamento molto più breve nonostante la carica indica che l'accumulatore è esaurito e va sostituito. Utilizzare soltanto BOSCH accumulatori a litio-ioni originali disponibili tramite il servizio di assistenza del produttore.
• Durante il processo di carica, può verificarsi il riscaldamento di caricatore ed accumulatore. Questo fenomeno è normale e non è indice di difetto.
• L'accumulatore a litio-ioni può essere ricaricato in qualsiasi momento, indipendentemente dal livello di carica. L'interruzione anticipata del processo di ricarica non danneggia l'accumulatore. Un collegamento di protezione integrato nel COMPRESSORE A BATTERIA impedisce che questo si scarichi completamente.
  ■ L'accumulatore è dotato di monitoraggio della temperatura che consente la carica solo in un intervallo di temperatura compreso tra 0 °C e 45 °C. In questo modo la durata dell'accumulatore si allunga.
• Dopo lo spegnimento automatico dell'apparecchio, non agire ulteriormente sull'interruttore ON/OFF. L'accumulatore potrebbe danneggiarsi. Attenersi alle avvertenze per lo smaltimento dell'accumulatore.

6.1 Processo di carica

Figuren 5a - 5b

Queste illustrazioni si riferiscono alla batteria da 18,0 V / 2,5 Ah e al caricabatterie CV AL 1810.

5a La procedura di carica inizia con inserendo la spina del caricatore nella presa e mettendo l'accumulatore nel caricatore.

Grazie all'intelligente procedimento di ricarica lo stato di ricarica della batteria viene riconosciuto automaticamente e, in base alla temperatura della batteria e della tensione, viene selezionata la corrente di carica ottimale. In questo modo la batteria ricaricabile viene protetta e conservandola nella stazione di ricarica rimane sempre completamente carica.

Stati di visualizzazione

Il processo di ricarica viene segna- amite il lampeggiamento dell'indi- di carica della batteria.

La luce fissa dell'indicatore di cari- a batteria segnala che la batteria è etamente carica oppure che la tem- ra della batteria si trova al di fuori ge di temperatura di carica consen- pertanto non può essere ricaricata. spena si raggiunge il campo di tem- ra ammesso, inizia di nuovo l'ope- e di ricarica della batteria. Senza a inserita, la luce fissa dell'indicato- arica della batteria , segnala che il tore di rete è inserito nella presa e aricabatteria è pronto per il funzio- to.

5b Dopo la carica, togliere per prima la spina del caricatore dalla presa. Successivamente togliere l'accumulatore dal caricatore.

7 Messa in funzione

ATTENZIONE! PERICOLO DI DANNI PER UN USO IMPROPRIO DELL'APPARECCHIO!

7.1 Inserire la batteria e mettere in funzione l'apparecchio

Figuren 6 - 14

ATTENZIONE

L'accumulatore in dotazione non è impermeabile! Per proteggerlo da possibili danni, utilizzare la protezione in dotazione.

6 Mettere la protezione sopra l'accumulatore. Assicurarsi che la protezione non sia danneggiata e che sia sistemata in modo corretto.
7 Assicurarsi che i contatti sull'apparecchio e sull'accumulatore siano asciutti durante l'inserimento dell'accumulatore. Inserire l'accumulatore carico nell'apparecchio come illustrato fino a quando non scatta in posizione. Assicurarsi che la protezione non sia danneggiata e che l'accumulatore aderisca perfettamente all'apparecchio.
8 A questo punto accendere l'apparecchio con l'interruttore a leva ON/OFF (A). Sul display (B) compare per circa 5 secondi la percentuale di carica (K) della batteria.

Ora l'apparecchio è pronto per l'uso (il motore non si avvia ancora, NON si genera pressione) ed è possibile abilitare le impostazioni desiderate.

9 Per impostazione predefinita, l'apparecchio è impostato sull'unità di misura "bar". Per passare alla modalità "psi", premere il tasto SET (E) per circa 3 secondi fino a quando l'unità di misura non cambia.

Con i tasti ▲ ▼ (C/D) è quindi possibile scegliere fra "bar" e "psi".

10 Per impostare la pressione desiderata, premere una volta il tasto (E).
11 Con i tasti △(C/D) impostare la pressione d'esercizio max. desiderata che verrà quindi visualizzata sul display.
12 Accendere il COMPRESSORE A BATTERIA con il tasto (F).
13 La pompa inizierà a funzionare e a generare pressione all'interno dell'apparecchio.

i AVVISO!

Una volta raggiunta la pressione d'esercizio max. precedentemente impostata, il presso-stato integrato procederà a spegnere la pompa. A questo punto è possibile iniziare con la spruzzatura. Se la pressione del serbatoio scende di 0,3-0,5 bar o 4,35-7,25 psi, la pompa si riavvia automaticamente e la pressione aumenta fino a raggiungere nuovamente la pressione d'esercizio max. impostata. Nel mentre, è comunque possibile procedere con le operazioni di spruzzatura.

Il tempo di funzionamento della pompa dipende molto dalla quantità di liquido ancora presente nel serbatoio. Man mano che il contenuto del serbatoio diminuisce, l'autonomia della pompa aumenta in modo da raggiungere nuovamente la pressione d'esercizio max. impostata. Se il COMPRESSORE A BATTERIA non si dovesse spegnere dopo 15 minuti di esercizio continuo, significa che c'è una perdita sullo spruzzatore o sul COMPRESSORE A BATTERIA. In questo caso, spegnere il COMPRESSORE A BATTERIA e controllare se lo spruzzatore e/o il COMPRESSORE A BATTERIA presentano delle perdite.

Se l'apparecchio rimane inutilizzato per più di 15 minuti dall'accensione, si spegnerà automaticamente. Per riprendere il lavoro, spegnere e accendere l'interruttore a leva

ON/OFF (A). A questo punto riavviare il COMPRESSORE A BATTERIA con il tasto (F).

7.1.1 Indicazione di stato dell'accumulatore

Figura 14

14 Una volta acceso l'apparecchio con l'interruttore a leva ON/OFF (A), sul display compare per 5 secondi la percentuale di carica della batteria. Dopo di che è possibile leggere lo stato di carica attraverso l'icona della batteria (G) o a sinistra del display.

Potenza dell'accumulatore (Icona della batteria):

0% ≤ 30%

≤ 60%

100%

i AVVISO!

In rari casi, dopo la rimozione e il successivo reinserimento dell'accumulatore, l'indicazione di stato (G) potrebbe mostrare una potenza superiore rispetto a prima della rimozione. Il motivo è che nell'apparecchio è stata memorizzata l'ultima potenza dell'accumulatore durante l'esercizio.

Dopo avere estratto e reinserito l'accumulatore nell'apparecchio, la potenza viene rimisurata e di conseguenza potrebbe presentare una potenza superiore.

7.1.2 Durata di funzionamento del- l'accumulatore

La durata di funzionamento dell'accumulatore dipende sostanzialmente dal carico dell'apparecchio. Operare nel campo di pressione max. o con una ridotta quantità di liquido nel serbatoio contribuisce a ridurre la durata della batteria.

Utilizzare l'accumulatore e/o l'apparecchio come indicato nelle istruzioni.

7.2 Funzionamento

Figura 15

i AVVISO!

Durante la spruzzatura, attenersi alle indicazioni riportate nelle istruzioni per l'uso e ai dati forniti dal produttore della sostanza.

Azionare il corrispondente spruzzatore a pressione GLORIA (3-/5-/8-litri) a una pressione d'esercizio max. di 2,5 bar, quando si lavora con il COMPRESSORE A BATTERIA.

8 Messa fuori servizio e stoccaggio

8.1 Messa fuori servizio

Figuren 16 - 18

16 Mettere fuori servizio l'apparecchio portando l'interruttore a leva ON/OFF (A) su "0" e spegnendo completamente l'apparecchio.

ATTENZIONE

Pericolo di danni per un uso improprio dell'apparecchio! Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

- Per evitare che l'accumulatore si scarichi, staccarlo dall'apparecchio se si prevedono tempi d'inattività prolungati. Per questo staccare l'accumulatore dall'adattatore. Procedere come segue:

17 1. Asciugare le superfici adiacenti al supporto dell'accumulatore con un panno asciutto e pulito.

18 2. A questo punto togliere l'accumulatore e asciugare nuovamente le superfici di contatto di accumulatore e apparecchio.

8.2 Svuotamento e pulizia

Figuren 19 - 21

AVVERTENZA

Pericolo per la salute dovuto a liquido che fuoriesce! Attenersi alle avvertenze di sicurezza riportate nel presente manuale. Durante lo smaltimento delle quantità residue, attenersi alle norme vigenti e alle disposizioni del produttore delle sostanze in questione.

19 Spurgare completamente il serbatoio verticale agendo sul manometro a pistone con la valvola di sicurezza integrata e scaricando tutta l'aria. A

questo punto il COMPRESSORE A BATTERIA viene svitato cautamente, inizialmente ruotando solo di alcuni filetti in senso antiorario, affinché possa fuoriuscire l'aria compressa rimasta eventualmente nel serbatoio. Ora è possibile svitare e togliere il COMPRESSORE A BATTERIA.

20 NON versare la quantità residua nello scarico; versarla invece in un'apposita tanica attraverso l'apertura di riempimento.

21 Pulire il COMPRESSORE A BATTERIA dall'esterno con un panno umido o una spazzola morbida. Non utilizzare detergenti aggressivi o abrasivi.

ATTENZIONE

Pericolo di danni per un uso improprio del COMPRESSORE DELLA BATTERIA! Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

18 Togliere l'accumulatore prima di ogni pulizia.

- Non immergere il COMPRESSORE DELLA BATTERIA nell'acqua o spruzzarlo o lavarlo con acqua. L'apparecchio deve essere protetto dal bagnato.

8.3 Stoccaggio

Figuren 22 - 23

AVVERTENZA

Conservare sia il nebulizzatore sia le sostanze da spruzzare lontano dalla portata dei bambini.

■ Svuotare e pulire l'apparecchio seguendo le indicazioni del capitolo 8.2.
■ Conservare l'apparecchio asciutto e al riparo dal gelo.

8.3.1 Corretta conservazione di accumulatore e caricatore

Rispettare tassativamente anche le "Prescrizioni di sicurezza per l'uso del caricatore e dell'accumulatore" al capitolo "Prescrizioni di sicurezza importanti".

ATTENZIONE

Pericolo di danni per un uso improprio dell'apparecchio! Un accumulatore non dovrebbe essere conservato vuoto. L'autoscarica, sebbene ridotta, può danneggiare irreparabilmente l'accumulatore se questo viene conservato a lungo vuoto. Per questo rispettare le seguenti istruzioni per i casi di inattività prolungata (ad es. nei mesi invernali):

■ conservare l'accumulatore con un livello di carica di circa il 40-60%.
conservare l'accumulatore a parte in un luogo asciutto, sopra il livello suolo, chiuso, protetto dal gelo, a temperature comprese tra 0°C e +45°C. Alla temperatura di stoccaggio di +15°C l'autoscarica e l'invecchiamento chimico sono ridotti al minimo. Evitare l'irradiazione solare diretta.
- qualora l'accumulatore non venisse più utilizzato per un periodo di oltre 6 mesi, verificare la condizione di carica dell'unità di carica con l'ausilio della spia di stato. Ricaricare eventualmente l'accumulatore a ca. il 40 - 60 % di capacità.

8.4 Manutenzione

• Attenersi alle norme aziendali sulla sicurezza sul luogo di lavoro, nonché alle norme nazionali vigenti in materia.
  ■ Spalmare regolarmente le guarnizioni con grasso al silicone GLORIA.
  ■ Fare eseguire le riparazioni soltanto dai centri di assistenza GLORIA.
  In caso di riparazioni utilizzare soltanto pezzi di ricambio originali GLORIA (vedere il negozio ricambi GLORIA all'indirizzo https://shop.gloriagarten.de).
  ■ Per ulteriori accessori consultare il sito www.gloriagarten.de

=

9 Problemi con l'apparecchio

Anomalia Causa Eliminazione
L'apparecchio non parte	Accumulatore non inserito correttamentePotenza dell'accumulatore troppo bassaAccumulatore difettosoAccumulatore surriscaldato	Inserire l'accumulatore nel supporto fino all'innestoCaricare l'accumulatoreSostituire l'accumulatore!Far raffreddare l'accumulatore
Spegnere l'apparecchio dopo un prolungato utilizzo nel campo di carico più elevato	La protezione contro il sovraccarico ha disattivato l'apparecchio	Spegnere e riavviare l'apparecchio con il tasto ON/OFF
Spegnere l'apparecchio dopo un prolungato utilizzo nel campo di carico più elevato o in presenza di una temperatura esterna elevata	Batteria surriscaldata, la protezione termica ha spento l'apparecchio	Lasciar raffreddare l'apparecchio, quindi riavviarlo
L'apparecchio si spegne durante l'uso	Batteria scarica, la protezione contro la bassa tensione ha spento l'apparecchio	Caricare la batteria oppure inserire una batteria carica
Il compressore a batteria non si spegne dopo 15 minuti di esercizio continuo	Perdita sullo spruzzatore o sul compressore a batteria	Spegnere il compressore a batteria, scaricare lo spruzzatore e controllare che non vi siano perdite su entrambi

10 Smaltimento e questioni legali

10.1 Tutela dell'ambiente e smaltimento

• Questo simbolo sul prodotto, sulle istruzioni per l'uso o sull'imballaggio indicano che il prodotto alla fine del ciclo di vita non può essere smaltito con i normali rifiuti domestici.
  Non gettare gli utensili elettrici nei rifiuti domestici! Secondo la direttiva 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale, gli elettroutensili usati devono venire raccolti separatamente e avviati al recupero. Alternativa di riciclaggio alla richiesta di restituzione: Il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato a un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti.

Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

■ L'accumulatore agli ioni di litio deve essere smaltito separatamente rispetto agli altri componenti dell'apparecchio.

i AVVISO!

■ Rivolgersi alla propria amministrazione comunale per chiedere qual è il centro di smaltimento competente.

10.2 Smaltimento dell'accumulatore

La legge impone all'utente, ovvero all'azienda di smaltimento, ad es. i centri di raccolta comunali, di smaltire le batterie e gli accumulatori usati come rifiuti speciali.

CAUTELA

PERICOLO DI LESIONI PER ACCUMULATORI GUASTI O CON PERDITE!

L'accumulatore utilizzato contiene sostanze che possono causare lesioni se vengono a contatto con la pelle o inalate. Se nel proprio apparecchio si trova un accumulatore che perde, rimuoverlo dall'apparecchio solo utilizzando i guanti protettivi, metterlo in un recipiente chiuso e provvedere allo smaltimento secondo le norme.

■ Conformemente alla direttiva europea 2013/56/EU gli accumulatori/batterie devono essere raccolti separatamente e quindi smaltiti presso un centro di riciclaggio autorizzato secondo le norme per la protezione ambientale.

Lo smaltimento può essere effettuato:

– tramite il negozio specializzato
- tramite un centro di ritiro con marchio GRS
- presso un container per rifiuti speciali messo appositamente a disposizione del comune.

Per ulteriori informazioni relative allo smaltimento, rivolgersi al proprio comune o all'amministrazione cittadina.

10.3 Trasporto dell'accumulatore

- Le batterie al litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni. In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), andranno rispettati specifici requisiti relativi d'imballaggio e contrassegnatura. Inviare le batterie soltanto se la relativa carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell'imballaggio. Andranno altresì rispettate eventuali ulteriori norme nazionali complementari.

Assicurati di osservare le informazioni sotto:

www.gloriagarten.de/return

10.4 Smaltimento dell'imballaggio

• I materiali di imballaggio sono stati selezionati secondo principi ecocompatibili e sono quindi riciclabili. Il reinserimento degli imballaggi nel circuito dei materiali consente di risparmiare materie prime e di ridurre le spese di smaltimento.
  ■ Smaltire gli imballaggi non più necessari secondo le disposizioni vigenti.

11 Accessori / Ricambi

• 729101.0000 ioni di litio batterie 2,5Ah (BOSCH PBA 18V 2.5Ah)
• 729102.0000 ioni di litio batterie 4,0Ah (BOSCH PBA 18V 4.0Ah) ^1)
• 729103.0000 Caricatore rapido (BOSCH AL 1830CV)

Altri accumulatori della ditta BOSCH

• BOSCH AKKU POWER FOR ALL 18V 1,5Ah, Typ: PBA 18V 1.5Ah W-A
• BOSCH AKKU POWER FOR ALL 18V 2.0Ah, Typ: PBA 18V 2.0Ah W-A
• BOSCH AKKU POWER FOR ALL 18V 3,0Ah, Typ: PBA 18V 3.0Ah W-B
• BOSCH AKKU POWER FOR ALL 18V 5,0Ah, Typ: PBA 18V 5.0Ah ^1) W-C
• BOSCH AKKU POWER FOR ALL 18V 6,0Ah, Typ: PBA 18V 6.0Ah ^1) W-C

Per maggiori accessori, fare riferimento a www.gloriagarten.de

1) Se si utilizzano batterie da 4,0 Ah, 5,0 Ah e 6,0 Ah, utilizzare solo spruzzatori a pressione con anello (ad es. FM 30, N° art. 65.0000; FM 50, N° art. 660.0000; Primex 5, N° art. 83.0000; Hobby exclusiv, N° art. 262.0000 o Prima 8, N° art. 99.0000)

12 Garanzia

Nell'ambito delle condizioni di garanzia, GLORIA concede una garanzia di 24 mesi sui propri prodotti (www.gloriagarten.de).

Questo non va a intaccare le rivendicazioni legali nei confronti del venditore.

Con riserva di modifiche tecniche!

INDHOLDSFORTEGNELSE
