MANUALE UTENTE MultiBrush li-ion GLORIA

1 Informazioni generali sulle presenti istruzioni per l'uso....69
1.1 Simboli sull'apparecchio e nelle istruzioni per l'uso 69
1.2 Avvertenze 70
1.3 Utilizzo conforme 71
1.4 Uso scorretto ragionevolmente prevedibile....71
1.5 Rischi residui....71
1.6 Limitazione di responsabilità 71
2 Per la Vostra sicurezza....71
2.1 Indicazioni fondamentali per la sicurezza ....71
2.2 Prescrizioni di sicurezza per l'uso del caricatore e dell'accumulatore .....72
2.3 Indicazioni di sicurezza per il comando dell'apparecchio 73
3 Prima di poter usare l'apparecchio 75
3.1 Stato alla consegna 75
3.2 Elementi dell'apparecchio....75
4 Dati tecnici 76
5 Montaggio....76
6 Prima di mettere in funzione l'apparecchio per la prima volta.....77
6.1 Processo di carica 77
7 Messa in funzione....77
7.1 Funzionamento....78
7.2 Indicazioni per l'utente....81
7.3 Sostituzione della spazzola per fughe....81
8 Messa fuori servizio e stoccaggio....82
8.1 Messa fuori servizio 82
8.2 Stoccaggio....82
9 Manutenzione e pulizia....82
9.1 Pulizia....83
9.2 Usura delle spazzole....83
10 Smaltimento e questioni legali....83
10.1 Tutela dell'ambiente e smaltimento....83
10.2 Smaltimento dell'accumulatore....83
10.3 Trasporto dell'accumulatore 84
10.4 Smaltimento dell'imballaggio....84
11 Accessori / Ricambi....84
12 Garanzia....84

1 Informazioni generali sulle presenti istruzioni per l'uso

Le presenti istruzioni per l'uso sono parte integrante dell'apparecchio GLORIA e devono essere sempre a portata di mano nei pressi dello stesso. Le istruzioni per l'uso forniscono importanti avvertenze e informazioni, necessarie per l'utilizzo dell'apparecchio in sicurezza! Qualsiasi persona preposta al comando, all'utilizzo e alla manutenzione dell'apparecchio, deve leggere per intero le istruzioni per l'uso. Conservare le istruzioni per l'uso e consegnarle a chi dovesse possedere l'apparecchio dopo di Voi! Tutte le avvertenze sono sempre riferite anche alla Vostra sicurezza personale!

1.1 Simboli sull'apparecchio e nelle istruzioni per l'uso

Non toccare! Pericolo di ustioni per contatto con le superfici roventi!

Proteggere da pioggia e umidità!

Pericolo di trascinamento!

Caricatore solo per interni!

Leggere il manuale di istruzioni!

Indossare gli occhiali protettivi! Indossare la protezione dell'udito

Indossare i guanti protetti- vi!

Indossare le scarpe antinfortunistiche!

Non afferrare!

Mantenere una distanza di sicurezza! Pericolo per l'espulsione di oggetti!

Non inclinare!

Istruzioni per lo smaltimento dell'ac- cumulatore.

Smaltimento nel rispetto dell'ambiente!

Materiali di imballaggio riciclabili!

Riciclabile / centro di ritiro GRS per batterie

Istruzioni per lo smaltimento dell'accumulatore

• L'accumulatore non deve essere riscaldato a temperature superiori a +45°C
• Proteggere l'accumulatore del- l'irradiazione solare diretta
• Proteggere l'accumulatore dal fuoco
• Non gettare l'accumulatore tra i rifiuti domestici

1.2 Avvertenze

PERICOLO

Un'avvertenza di questo livello di pericolo indica un potenziale pericolo di morte. In presenza di questa avvertenza, seguire le istruzioni per evitare il pericolo di morte o di lesioni gravissime.

AVVERTENZA

Un'avvertenza di questo livello di pericolo indica una situazione pericolosa imminente. In presenza di questa avvertenza, seguire le istruzioni per evitare il pericolo di morte o di lesioni gravissime.

CAUTELA

Un'avvertenza di questo livello di pericolo indica una situazione di perico-lo potenziale che, se non evitata, può causare lesioni. In presenza di questa avvertenza, seguire le istruzioni per evitare il pericolo di lesioni.

ATTENZIONE

Un'avvertenza di questo livello di pericolo indica un pericolo potenziale che, se non evitato, può causare danni materiali. In presenza di questa avvertenza, seguire le istruzioni per evitare danni materiali.

AVVISO!

Un avviso indica ulteriori informazioni o figure, che servono per semplificare l'uso e la comprensione del l'apparecchio.

1.3 Utilizzo conforme

Questo apparecchio GLORIA è destinato all'uso privato in cortile e su superfici fissate in giardino. Il rispetto delle istruzioni per l'uso allegate è un presupposto fondamentale per il funzionamento regolare dell'apparecchio. Le istruzioni per l'uso comprendono anche le istruzioni di comando, manutenzione ordinaria e manutenzione periodica. L'apparecchio deve essere utilizzato esclusivamente come strumento manuale per la cura e la pulizia di fughe e superfici e tra i rivestimenti esterni, come ad esempio pavimentazioni in pietra, piastrelle, sanpietrini e legno.

CAUTELA

PERICOLO PER USO IMPROPRIO!

In caso di uso improprio, l'apparecchio può essere fonte di pericoli. Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

• Utilizzare l'apparecchio esclusivamente per l'uso previsto.
• Osservare tutte le indicazioni e le informazioni contenute nelle istruzioni per l'uso.

1.4 Uso scorretto

ragionevolmente prevedibile

L'apparecchio non si presta invece per l'utilizzo in orizzontale (pareti di case), lavori sopratesta (soffitti), per materiali di pavimenti e fughe non idonei o campi d'impiego diversi da quelli specificati. L'apparecchio non deve essere utilizzato con tempo umido, pioggia, in acqua o sott'acqua. Eventuali modifiche arbitrarie all'apparecchio o un uso improprio dello stesso, sollevano il produttore da qualsiasi responsabilità per i possibili danni conseguenti.

1.5 Rischi residui

Questo apparecchio è stato costruito a regola d'arte, nel rispetto delle vigenti norme di sicurezza! Ciò nonostante, durante l'utilizzo dell'apparecchio:

- possono insorgere pericoli per la vita e l'integrità dell'operatore o di altre persone.

■ l'apparecchio può subire danni.
■ altri beni materiali possono subire danni.

1.6 Limitazione di responsabilità

Facciamo espressamente presente che, in base alla legge sulla responsabilità per danno da prodotti, non rispondiamo per danni causati dal nostro apparecchio, qualora tali danni siano causati dalla man-cata osservanza delle istruzioni per l'uso, da un uso improprio, da una riparazione eseguita non a regola d'arte o dalla sostituzione di pezzi con pezzi non originali e la riparazione non sia stata effettuata dal servizio assistenza o da un esperto autorizzato. Quanto sopra si intende valido anche per gli accessori.

2 Per la Vostra sicurezza

Questo capitolo fornisce importanti avvertenze e indicazioni di sicurezza, che bisogna assolutamente rispettare nel maneggiare e utilizzare l'apparecchio.

2.1 Indicazioni fondamentali per la sicurezza

Per maneggiare e utilizzare in sicurezza l'apparecchio, osservare le seguenti indicazioni fondamentali per la sicurezza:

• Le riparazioni degli apparecchi per la casa e il giardino devono essere eseguite soltanto dai centri di assistenza. I ricambi devono essere ordinati presso il proprio rivenditore specializzato. Qualora non fossero disponibili in magazzino, il rivenditore li procurerà il più presto possibile.
• Questo apparecchio è conforme alle regole tecniche riconosciute e alle norme di sicurezza in materia!
  ■ L'apparecchio può essere utilizzato da bambini a partire dagli 16 anni di età e da persone con capacità fisiche, sensoriali o mentali limitate ovvero

con scarsa esperienza e conoscenza delle relative funzioni se si trovano sotto la sorveglianza di qualcuno o hanno ricevuto le dovute istruzioni sull'uso sicuro dell'apparecchio e comprendono i pericoli ad esso connesso. È vietato ai bambini giocare con l'apparecchio. Pulizia e manutenzione da parte dell'utente non possono essere eseguite da bambini se manca la dovuta sorveglianza.

• Questo apparecchio non deve essere utilizzato da persone in condizioni di stanchezza, malattia o sotto l'influenza di alcol, droghe o medicinali.
• Non lasciare incustodito l'apparecchio fintanto che è acceso.
  ■ Proteggere l'apparecchio dall'esposizione prolungata ai raggi del sole e dal gelo.
• Per evitare danni e pericoli derivanti da un uso improprio, è necessario osservare le istruzioni per l'uso e conservarle con cura!
• Durante la pulizia, indossare appositi abiti da lavoro, come scarpe antinfortunistiche, occhiali protettivi, pantaloni lunghi ed eventualmente i guanti. Evitare di lavorare a piedi nudi o di indossare sandali leggeri.
• Nel momento in cui l'apparecchio viene consegnato ad altre persone, occorre fornire anche le istruzioni per l'uso!
• Per l'apparecchio, utilizzare soltanto pezzi di ricambio e accessori originali GLORIA. Non utilizzare mai pezzi di ricambio/accessori usurati, modificati o difettosi! originali GLORIA.

2.2 Prescrizioni di sicurezza per l'uso del caricatore e dell'accumulatore

PERICOLO DI MORTE PER SCOSSA ELETTRICA!

Pericolo di morte per contatto con cavi o componenti sotto tensione! Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

• La tensione di rete deve corrispondere al valore (V\~) indicato sulla targhetta del caricatore!
• Compatibile con gli accumulatori BOSCH 18 V Home and Garden. Capacità possibili: 2,5Ah (Bosch PBA 18V 2.5 Ah) / 4,0Ah (Bosch PBA 18V 4.0Ah). La tensione dell'accumulatore deve essere compatibile con la tensione di carica del caricatore. Non caricare batterie ricaricabili. Altrimenti sussiste il rischio di incendio ed esplosione.
• Bambini e persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza e conoscenza non devono utilizzare né il caricatore né l'accumulatore.
  In caso di danni, il cavo di alimentazione dell'unità di carica deve essere sostituito da un'officina indicata dal costrutto-re, per evitare qualsiasi pericolo! Rivol-gersi al costruttore o al servizio di assi-stenza.
• Collegare l'unità di carica solo ad una fonte di corrente alternata.

PERICOLO

PERICOLO DI LESIONI PER FOLGORAZIONE E PERICOLO D'INCENDIO E DEFLAGRAZIONE! Per evitare situazioni di pericolo letale:

• per poter utilizzare l'apparecchio, bisogna che caricatore, spina di ricarica e spina elettrica siano in perfetto stato
  ■ non toccare mai i contatti.
• non coprire la presa d'aria del caricatore. Il caricatore potrebbe infatti surriscaldarsi e non funzionare a dovere.
• il caricatore e l'accumulatore devono essere protetti da calore e umidi tà.
• il caricatore e l'accumulatore non vanno mai immersi in un liquido.
• l'apparecchio va utilizzato solo con gli accumulatori a litio-ioni originali.
• il caricatore va utilizzato esclusivamente per caricare gli accumulatori a litio-ioni originali.
• caricatore ed accumulatore devono restare sigillati.

• il caricatore non deve essere utilizzato su una base infiammabile.

• durante il processo di carica nelle vicinanze non ci devono essere materiali facilmente infiammabili.

• l'accumulatore deve essere protetto da calore, irradiazione solare diretta e fuoco. Conservare l'accumulatore solo a temperature comprese tra 0 °C e +45 °C. Non appoggiare l'accumulatore su un riscaldamento.
• il contatti non vanno mai cortocircuitati.
• l'apparecchio dovrebbe funzionare tramite interruttore differenziale (RCD) con una sensibilità non superiore ai 30 mA. Rivolgersi all'elettricista di fiducia!

CAUTELA

PERICOLO DI LESIONI! Inserire l'accumulatore solo se l'apparecchio è spento. Il collegamento dell'accumulatore ad un apparecchio acceso può causare degli infortuni.

CAUTELA

PERICOLO DI LESIONI A CAUSA DI LIQUIDI O VAPORI CORROSIVI! Non sottoporre l'accumulatore a sollecitazioni estreme come calore e urti. Persiste un imminente pericolo di lesione dovuto ad una fuoriuscita di soluzione elettrolitica ovvero vapori corrosivi! Se la pelle e/o gli occhi entrano in contatto con gli acidi dell'accumulatore, lavare a fondo il punto di contatto con acqua e consultare un medico. In caso di irritazione delle vie respiratorie, della pelle o degli occhi, ventilare bene l'ambiente con aria fresca e consultare un medico.

2.3 Indicazioni di sicurezza per il comando dell'apparecchio

Pericolo di danni per un uso improprio dell'apparecchio! Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

• Non utilizzare l'apparecchio con le mani bagnate.
• Non immergere l'apparecchio nell'acqua, non spruzzarlo e non lavarlo con acqua. Proteggere l'apparecchio dall'umidità.
• Non azionare MAI l'apparecchio ad una temperatura inferiore a 0° C.

PROTEZIONE CONTRO IL SOVRACCARICO!

- Il MultiBrush li-on è dotato di una protezione contro il sovraccarico. Se l'apparecchio viene eccessivamente caricato (eccessiva forza di pressione sulla spazzola), questo si spegnerà automaticamente. In questo caso occorre rilasciare il pulsante di sicurezza ON/OFF (D), in tal modo viene ripristinata la protezione contro il sovraccarico. Una nuova accensione attraverso il pulsante di sicurezza ON/OFF (D) consente un immediato proseguimento della lavorazione con il MultiBrush li-on. Ridurre a questo punto la forza di pressione sulla spazzola.

PROTEZIONE TERMICA!

- Il MultiBrush li-on è dotato di una protezione termica. Se l'apparecchio viene utilizzato per un periodo prolungato o continuamente nel campo di carico massimo o ad elevate temperature ambientali, non è da escludere un surriscaldamento delle batterie. In questo caso l'apparecchio si spegne automaticamente. Lo scarico non risulta più possibile sopra ai 70 °C. In questo caso l'apparecchio si spegne automaticamente (tutti e 4 gli indicatori lampeggiano, vedere anche il capitolo 7.1.1). Prima della riaccensione, lasciare raffreddare l'accumulatore (C).

DISINSERIMENTO PER BASSA TENSIONE!

- Il MultiBrush li-on ist è dotato di un dispositivo di disinserimento per bassa tensione dell'accumulatore. Questa funzione spegne automaticamente l'apparecchio, quando la tensione cala al di sotto di un valore predeterminato (tutti e 4 gli indicatori lampeggiano, vedere anche il capitolo 7.1.1). In questo caso occorre caricare ulteriormente l'accumulatore (C), oppure introdurre nell'apparecchio un accumulatore caricato..

CAUTELA

PERICOLO DI USTIONI PER CONTAT- TO CON I COMPONENTI ROVENT!

Durante l'uso, alcune parti dell'apparecchio possono raggiungere temperature molto elevate e causare ustioni. Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

- Indossare guanti protettivi durante gli interventi di montaggio e di pulizia!

Attenersi alle seguenti disposizioni di sicurezza per evitare lesioni e danni dovuti a un utilizzo del prodotto non corretto e incerto. Un uso improprio potrebbe causare LESIONI.

AVVERTENZA

PERICOLO DI LESIONI DURANTE L'USO!

• Utilizzare l'apparecchio secondo l'uso previsto! Lavorare esclusivamente entro l'ambito di potenza indicato.
• Prima di mettere in funzione l'apparecchio, controllarne l'integrità; la messa in funzione è vietata nei seguenti casi:

- se i dispositivi di sicurezza (tasto di accensione, coperture di sicurezza) e/o le spazzole sono danneggiati o usurati;

- se l'apparecchio è visibilmente dan- neggiato;

- se l'apparecchio è caduto una volta;

- in presenza di corpi estranei intorno all'albero di trasmissione.

Non escludere mai i dispositivi di sicurezza.

- Prima di procedere con la pulizia, ispezionare la superficie per evitare danni all'apparecchio o agli eventuali esseri viventi/oggetti. Rimuovere sassi, pezzi di legno, fili metallici o altri corpi estranei. A contatto con la spazzola, eventuali corpi estranei potrebbero essere espulsi in modo incontrollato. Fare in modo che nell'area pericolosa non ci siano altre persone. Per prevenire il rischio di lesioni, garantire la massima sicurezza nell'area di lavoro.

• Non utilizzare l'apparecchio su pareti di case o simili, bensì sempre e solo in verticale in modo che le spazzole siano rivolte verso il pavimento.
  ■ Assicurarsi che le feritoie di ventilazione siano ben pulite.

CAUTELA

PERICOLO DI LESIONI A CAUSA DELLA SPAZZOLA ROTANTE

■ Non accendere l'apparecchio in posizione inclinata!
- Non avvicinare mani e piedi alla spazzola rotante! Mantenere una buona distanza tra mani / piedi e la spazzola. Le spazzole continuano a funzionare per inerzia.
- Non sollevare o trasportare l'apparecchio quando il motore è acceso! Durante il trasporto dell'apparecchio verso o all'interno dell'area di lavoro oppure se si rende necessario inclinare la macchina, spegnere il motore ed estrarre la accumulatore.

- Non togliere le protezioni in dotazione.

CAUTELA

PERICOLO DI LESIONI PER L'ESPULSIONE DI OGGETTI!

• Non accendere o utilizzare l'apparecchio in presenza di terzi nell'area di pericolo.
• Avviare o utilizzare l'apparecchio come descritto nelle istruzioni per l'uso.
• Non fissare né cortocircuitare l'inter-ruttore ON/OFF di sicurezza.
• Effettuare la pulizia solo alla luce del sole o in presenza di una sufficiente illuminazione artificiale.
• Non utilizzare l'apparecchio se piove o in ambiente umido e ba gnato.
• Non pulire in presenza di persone, in particolare bambini o animali!
  ■ Durante i lavori mantenere sempre una posizione stabile.
  ■ Guidare l'apparecchio solo a passo d'uomo.

CAUTELA

PERICOLO DI LESIONI IN SEGUITO AD AVVIAMENTO ACCIDENTALE!

L'avviamento accidentale può causare lesioni. A titolo preventivo, rimuovere la accumulatore se:

• se si lascia l'apparecchio incustodi- to.
• durante le operazioni di manuten- zione, controllo o pulizia.
  -se l'apparecchio non funziona correttamente.

3 Prima di poter usare l'apparecchio

Questo capitolo fornisce informazioni sullo stato alla consegna.

3.1 Stato alla consegna

La dotazione standard dell'apparecchio alla consegna comprende:

■ Apparecchio completo di tubo telescopico montato
■ Accumulatore da 18,0 V (Bosch PBA 18V 4.0 Ah) (NON incluso nell'articolo 000297.0000)
■ Caricatore (AL 1810 CV) (NON incluso nell'articolo 000297.0000)
■ Impugnatura supplementare per il tubo telescopicoa
■ Spazzola superficiale con calotta protettiva e ruota di guida
■ Spazzola per fughe con protezione
■ 1 x istruzioni per l'uso e informazioni sul prodotto

Altri attrezzi in dotazione imballati singolarmente.

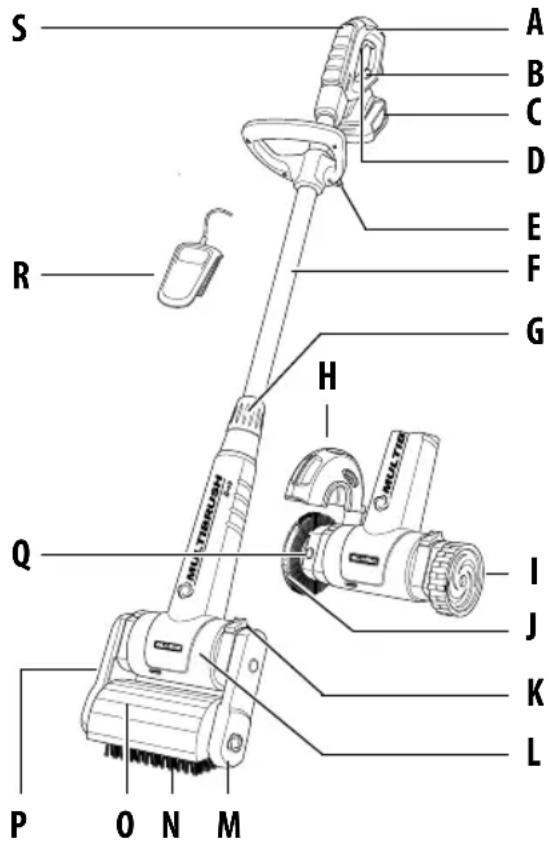

3.2 Elementi dell'apparecchio

A Maniglia ergonomica
B Indicazione dello stato di carica
C Accumulatore: 18,0 V / 4,0 Ah (NON incluso nell'articolo 000297.0000)
D Tasto ON/OFF di sicurezza
E Maniglia supplementare
F Tubo telescopico
G Collegamento a vite tubo telescopico
H Protezione spazzola per fughe
I Ingranaggio guida
J Unità spazzola per fughe
K Bloccaggio (2 x sinistra/destra)
L Unità motore/riduttore
M Braccio di guida (amovibile)
N Spazzola per superfici
- Protezione regolabile
P Braccio di trasmissione (amovibile)
Q Tasto di bloccaggio
R Caricatore (senza illustrazione) (NON incluso nell'articolo 000297.0000)
S Ghiera di registro per la regolazione del numero di giri (Speed control)

Set – Numeri articolo:	0000297.0000
(senza accumulatore e caricatore)
Accumulator (NON incluso nell'articolo 000297.0000)
Tipo:	ioni di litio (Bosch PBA 18V 4.0 Ah)
Tensione nominale:	18,0 V
Capacità nominale:	4,0 Ah

Unità di carica (AL 1810 CV) (NON incluso nell'articolo 000297.0000)

D'ingresso:	220-240 V~ / 50/60 Hz
D'uscita:	14,4-18,0 V / DC / 1,0 A
Tempo di carica accumulatore (100%):	244 Min.
Campo temperatura di carica ammissibile:	0 – + 45 °C
Classe di protezione:	II

(Queste specifiche si riferiscono al caricatore CV AL 1810)

Dimensioni & Regimi
Larghezza apparecchio:	Spazzola per superfici 24,0 cm // Spazzola per fughe 28 cm
Altezza apparecchio (min):	Spazzola per superfici 1,15 m // Spazzola per fughe 1,04 m
Altezza apparecchio (max):	Spazzola per superfici 1,35 m // Spazzola per fughe 1,24 m
Numero di giri della spazzola per fughe:	630-1260 U/min
Numero di giri della spazzola per superfici:	450-900 U/min
Peso della spazzola per fughe:	2,7 kg senza accumulatore / 3,4 kg con accumulatore
Peso della spazzola per superfici:	3,4 kg senza accumulatore / 4,1 kg con accumulatore
Classe di protezione:	II

5 Montaggio

Figuren 1 - 6

i AVVISO!

1 L'apparecchio viene fornito con la spazzola per superfici premontata. I pezzi sciolti devono essere montati correttamente quando si opera con la spazzola per fughe.

- Dopo il disimballaggio, allentare il collegamento a vite (G). 2 rare quindi la maniglia (A) come illustrato di altri 45° nella figura 3 regolare la lunghezza

del tubo telescopico (F) in base all'altezza di lavoro. Cinque sono le posizioni possibili.

4 Una volta scelta la posizione, ruotare la maniglia (A) di altri 45° e fissare manual mente il tubo telescopico (F) con il collegamento a vite (G).

- Visto che l'apparecchio deve essere sempre azionato a 2 mani, montare la maniglia supplementare (E) secondo l'illustrazione, 5 golare l'altezza della maniglia supplementare (E) e fissarla saldamente. 6

6 Prima di mettere in funzione l'apparecchio per la prima volta

AVVERTENZA

PRIMA DELLA MESSA IN FUNZIONE, OSSERVARE IL CAPITOLO 2 "PER LA VOSTRA SICUREZZA".

Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

- La tensione di rete deve corrispondere al valore (V\~) indicato sulla targhetta dell'unità di carica.

Il caricatore deve essere utilizzato sol- tanto in ambienti asciutti.

AVVISO!

• Caricare completamente l'accumulatore (C) prima della prima messa in funzione. Accertarsi che il processo di carica avvenga a temperatura ambiente. Solo così si garantisce una lunga durata dell'accumulatore.
• Un tempo di funzionamento molto più breve nonostante la carica indica che l'accumulatore è esaurito e va sostituito. Utilizzare soltanto accumulatori a litioioni originali disponibili tramite il servizio di assistenza del produttore.
• Durante il processo di carica, può verificarsi il riscaldamento di caricatore ed accumulatore. Questo fenomeno è normale e non è indice di difetto.
• L'accumulatore a litio-ioni può essere ricaricato in qualsiasi momento, indipendentemente dal livello di carica. L'interruzione anticipata del processo di ricarica non danneggia l'accumulatore. Una protezione nell'apparecchio Multibrush impedisce che l'accumulatore si scarichi completamente.
• L'accumulatore è dotato di monitoraggio della temperatura che consente la carica solo in un intervallo di temperatura compreso tra 0 °C e 45 °C. In questo modo la durata dell'accumulatore si allunga.
• Dopo lo spegnimento automatico dell'apparecchio, non agire ulteriormente sull'interruttore ON/OFF. L'accumulatore potrebbe danneggiarsi. Attenersi alle avvertenze per lo smaltimento dell'accumulatore.

6.1 Processo di carica

Figuren 7 a-7b
Queste illustrazioni si riferiscono alla batteria da 18,0 V / 4,0 Ah e al caricabatterie CV AL 1810.

La procedura di carica inizia con inserendo la spina del caricatore nella presa e mettendo l'accumulatore (C) nel caricatore (G).

Grazie all'intelligente procedimento di ricarica lo stato di ricarica della batteria viene riconosciuto automaticamente e, in base alla temperatura della batteria e della tensione, viene selezionata la corrente di carica ottimale. In questo modo la batteria ricaricabile viene protetta e conservandola nella stazione di ricarica rimane sempre completamente carica.

Stati di visualizzazione

Il processo di ricarica viene segna- amite il lampeggiamento dell'indi- di carica della batteria.

La luce fissa dell'indicatore di cari- a batteria segnala che la batteria è etamente carica oppure che la tem- ra della batteria si trova al di fuori ge di temperatura di carica consen- pertanto non può essere ricaricata. opena si raggiunge il campo di tem- ra ammesso, inizia di nuovo l'ope- e di ricarica della batteria. Senza a inserita, la luce fissa dell'indicato- arica della batteria , segnala che il tore di rete è inserito nella presa e aricabatteria è pronto per il funzio- to.

Dopo la carica, togliere l'accumulatore dal caricatore. Sfilare quindi la spina del caricatore dalla presa.

7 Messa in funzione

ATTENZIONE! PERICOLO DI DANNI PER UN USO IMPROPRIO DELL'APPARECCHIO!

PRIMA DELLA MESSA IN FUNZIONE, FARE RIFERIMENTO AL CAPITOLO 2 "PER LA VOSTRA SICUREZZA".

• Pulire la spazzola a rullo e la spazzola per fughe (N/J) prima di ogni utilizzo.
• Non ostruire né coprire le aperture di aspirazione sull'unità motore / riduttore (L).
• Verificare, in un'area piccola e possibilmente nascosta, che il pavimento da pulire non venga danneggiato dall'azione della spazzola.
• Non utilizzare troppo a lungo l'apparecchio sullo stesso punto; guidare sempre a passo d'uomo.

7.1 Funzionamento

Figuren 8 - 11

8 Inserire l'accumulatore carico, come mostrato nell'illustrazione, nell'adattatore dell'accumulatore, finché non scatta sensibilmente in posizione con un "clic".
9 Posizionare l'apparecchio sempre parallelamente rispetto al pavimento da pulire. Definire l'angolo di lavoro più comodo ma anche più efficace, quindi impostare la protezione (O) su una delle 5 posizioni disponibili, in modo che il labbro in gomma sporga di poco sopra il pavimento.
■ Assicurarsi che la superficie da pulire sia libera da oggetti, quali ad esempio pietre, viti, ecc., che potrebbero essere scagliati.

CAUTELA

CAUTELA! PERICOLO DI LESIONI A CAUSA DELLA SPAZZOLA ROTANTE!

• Non accendere l'apparecchio in posizione inclinata!
• Non accendere o utilizzare l'apparecchio in presenza di terzi nell'area di pericolo.
• Non avvicinare mani e piedi alla spazzola rotante!
• Non pulire in presenza di persone, in particolare bambini o animali!
• Non utilizzare l'apparecchio quando piove.

10 È possibile regolare il numero di giri della spazzola, azionando la ghiera di registro del dispositivo di regolazione del nu mero di giri (S).

Numeri di giri raccomandati per le spazzole GLORIA
Posizione 1-2	spazzole morbide (spazzola legno)
Posizione 3-4	spazzole più dure (spazzola pietra)
Posizione 5-6	spazzola per fughe (spazzola metallo)

11 Tenere saldamente l'apparecchio dalla maniglia (A) e dalla maniglia supplementare (E) e accendere l'apparecchio premendo e tenendo premuto il tasto ON/OFF di sicurezza (D) nella maniglia (A).

- In caso di interruzioni del lavoro o di pericolo, rilasciare immediatamente il tasto ON/OFF di sicurezza (D).

7.1.1 Indicazione di stato dell'accu- mulatore

L'accumulatore è dotato di indicatore (J) che ne mostra lo stato di carica. Gli indicatori si accendono solo se l'apparecchio è acceso.

Potenza dell'accumulatore (LED verdi):

Reserva

≤ 30%

≤ 60%

100%

Protezione termica / Disinserimento per bassa tensione:

7.1.2 Durata di funzionamento dell'accumulatore

La durata di funzionamento dell'accumulatore dipende sostanzialmente dal carico dell'apparecchio. I lavori di pulizia esercitando una elevata forza di pressione della spazzola sulla superficie da pulire riducono notevolmente la durata di funzionamento dell'accumulatore. Un altro fattore che può ridurre la durata di funzionamento dell'accumulatore è la frequente attivazione/disattivazione durante il processo di pulizia. Utilizzare l'accumulatore e/o l'apparecchio come indicato nelle istruzioni.

7.1.3 Montaggio delle spazzole

Figuren 12 - 20

PERICOLO DI USTIONI PER CONTATTO CON I COMPONENTI ROVENTI!

In caso di montaggio o modifica gli organi di trasmissione dell'apparecchio o i componenti possono essere molto caldi e causare possibili ustioni.

Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

- Indossare guanti protettivi durante il montaggio!

Smontaggio della spazzola per superfici con successivo montaggio della spazzola per fughe

- Spegnere l'apparecchio e rimuovere l'accumulatore (C).

12 Aprire il bloccaggio (K) del braccio di trasmissione (M), come illustrato nella figura.
13 Con il bloccaggio attivo, togliere (K) l'albero di guida (M) e successivamente la spazzola per superfici (N).
14 A questo punto aprire il bloccaggio (K) dell'albero di trasmissione (P), come illustrato nella figura e, con il bloccaggio attivo (K), togliere l'albero di trasmissione (P) con la protezione (O).

- A questo punto la spazzola per superfici è smontata.

15 Inserire l'ingranaggio guida (I), sul lato di guida dell'unità motore/riduttore (L), come illustrato nella figura. Spostare ora il bloccaggio (K) nella posizione di apertura, mantenere la posizione e continuare a premere l'ingranaggio guida (I) sull'albero di trasmissione fino all'arresto. Rilasciare il bloccaggio a molla (K). L'ingranaggio guida (I) si blocca se il bloccaggio ritorna automaticamente nella posizione iniziale.

16 Innestare la spazzola per fughe premontata sul lato motore dell'unità (L), come illustrato nella figura. Spostare il bloccaggio (K) nella posizione di apertura 🔒, mantenere la posizione e continuare a premere la spazzola per fughe nell'albero di trasmissione fino all'arresto. Rila sciare il bloccaggio a molla (K), la spazzola per fughe si blocca se il bloccaggio ritorna automaticamente nella posizione iniziale 🔒

Smontaggio della spazzola per fughe con successivo montaggio della spazzola per superfici

• Smontare la spazzola per fughe secondo l'operazione e la funzione descritta in precedenza.
  17 Aprire il bloccaggio (K) del braccio di trasmissione (P) e, con bloccaggio attivo (K), innestare il braccio di trasmissione (P) con la protezione (O), sul lato motore dell'unità motore/ridutto-re (L), come illustrato nella figura. Rila- sciare il bloccaggio a molla (K), il braccio di trasmissione si blocca se il bloccaggio ritorna automaticamente nella posizione iniziale 🔒.

i AVVISO!

17 Se l'unità di trasmissione (P) non può essere spostata sull'albero di trasmissione, afferrare la protezione (O) dal basso e ruotare il dado esagonale dell'azionamento fino a quando non si riesce a spostare l'unità di trasmissione (P) con facilità e senza esercitare una forza eccessiva.
18 Inserire la spazzola per superfici (N) sul dado esagonale dell'azionamento, quindi posizionare il braccio di guida (M), sul lato di guida dell'unità motore/riduttore, come illustrato nella figura (L).
19 A questo punto spostare il bloccaggio (K) nella posizione di apertura, mantenere questa posizione e continuare a premere il braccio di guida (M) sull'albero di sup-

porto fino all'arresto. Rilasciare il bloccaggio a molla (K). Il braccio di guida (M) si blocca quando il bloccaggio ritorna automaticamente nella posizione iniziale 🔒.

AVVISO!

20 Durante il montaggio della spazzola per superfici, assicurarsi che la parte laterale della protezione sul braccio di guida (M) sia collegata alla protezione ad accoppiamento geometrico e chiusa ermeticamente.

7.1.4 Utilizzo della spazzola per superfici su strutture superficiali grezze, come ad esempio piastrelle, pietre da lastrico, piastre di ghiaino lavato, gres, ecc.

Figura 21

21 Usare l'apparecchio acceso parallelamente alla superficie da trattare. Tenere l'apparecchio con l'angolazione prescelta, assicurandosi che il labbro in gomma sulla protezione sporga di poco sul pavimento. Procedere a passo d'uomo, spostando l'apparecchio davanti a sé. Agire sulla spazzola per superfici con una pressione da leggera a media a seconda del grado di sporcizia, adattando in egual misura anche la velocità.

AVVISO!

■ Lavorare sempre in parallelo, tenendo l'apparecchio lontano dal corpo.
■ Se si opera in prossimità di bordi, la parte più stretta dell'apparecchio deve essere rivolta verso il muro.
- In caso di sporco ostinato è possibile muovere l'apparecchio in avanti e all'indietro (come uno spazzolone), fino ad ottenere il risultato desiderato.
- Con un livello di sporco elevato, è possibile anche una pulizia a umido. Con un nebulizzatore pulire la superficie da trattare con acqua oppure con un detergente; a tale scopo consigliamo un nebulizzatore GLORIA. Dopo la pulizia a umido, risciacquare la superficie con acqua.

CAUTELA

PERICOLO DI LESIONI A CAUSA DEL FUNZIONAMENTO PER INERZIA DELLA SPAZZOLA!

- Durante i lavori, non sollevare l'apparecchio acceso da terra. Sussiste il rischio di trascinamento!

7.1.5 Utilizzo della spazzola per superfici su pavimenti in legno (disponibile come accessorio)

ATTENZIONE

Pericolo di danni per un uso improprio dell'apparecchio! Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

- Non utilizzare la spazzola per superfici dura con le setole nere per pulire i pavimenti in legno. Le setole dure, infatti, attaccano la superficie del legno con il rischio didanneggiarlo.

AVVISO!

• Per pulire i pavimenti in legno, utilizzare la spazzola per superfici morbida con le setole giallo/nere. Quest'ultima è disponibile come accessorio GLORIA, ma non fa parte della dotazione.
• Per le istruzioni di montaggio e di utilizzo, fare riferimento alle informazioni sulla "Spazzola per pavimenti in legno".

7.1.6 Utilizzo e sostituzione della spazzola per fughe

Figuren 22 - 24

22 Montare la spazzola per fughe come descritto nel capitolo 7.1.3. Posizionare l'apparecchio parallelamente all'ingranaggio guida, quindi portare la spazzola sulla fuga da trattare. Impostare l'angolazione di lavoro desiderata, assicurandosi che il labbro in gomma sulla protezione (H) sporga di poco sul pavimento.

AVVISO!

23 Per regolare la protezione (H), ruotarla in una delle 7 impostazioni disponibili, fino alla posizione descritta al punto "21".
24 Allineare la spazzola al centro della fuga, procedere uniformemente a passo d'uomo spostando l'apparecchio davanti a sé. Adattare la velocità di lavoro al grado di sporco.

AVVISO!

■ Lavorare sempre lungo la fuga, tenendo l'apparecchio lontano dal corpo.
- In caso di sporco ostinato, è possibile muovere l'apparecchio in avanti e all'indietro su uno stesso punto (come uno spazzolone) fino ad ottenere il risultato desiderato.

CAUTELA

PERICOLO DI LESIONI A CAUSA DEL FUNZIONAMENTO PER INERZIA DELLA SPAZZOLA!

- Durante i lavori, non sollevare l'apparecchio acceso da terra. Sussiste il rischio di trascinamento!

7.2 Indicazioni per l'utente

• Non utilizzare l'apparecchio per erbaccce bagnate.
  ■ Non utilizzare la spazzola per fughe per pulire deck o terrazzi in legno.
• Pulire solo fughe integre. Non utilizzare l'apparecchio per pulire fughe danneggiate, che presentino fessure o che siano sgretolate.
  ■ Al termine della pulizia, risciacquare a fondo le superfici pulite.
• Sostituire tempestivamente le spazzole metalliche usurate o le setole sfilacciate. Per evitare di danneggiare l'apparecchio è assolutamente necessario sostituire la spazzola per fughe quando il diametro ha raggiunto una misura inferiore a 90mm.

7.3 Sostituzione della spazzola per fughe

Figuren 25 - 29

■ Spegnere l'apparecchio e rimuovere l'accumulatore (C).
25 Aprire il bloccaggio (K) della spazzola per fughe (J) come illustrato nella figura e togliere la spazzola.
26 Svitare di 2-3 giri la vite con esagono incassato dell'alloggiamento della spazzola per fughe fino a quando non si riesce a girare e sfilare con facilità la protezione (H).
27 A questo punto premere il tasto (Q) che blocca l'albero di trasmissione e svitare (1) a vite con esagono incassato che fissa la spazzola per fughe (J). Togliere la rondella dalla spazzola per fughe.

ATTENZIONE

Pericolo di danni per un uso improprio dell'apparecchio! Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

■ Non premere il tasto di blocco (Q) se la spazzola per fughe è in funzione.

28 Togliere la spazzola per fughe (J) dalla flangia sull'albero e sostituirla con una nuova.
29 Per il montaggio, seguire la procedura inversa ().
- Dopo la manutenzione o la pulizia, verificare che tutte le viti, i bulloni, i dadi e i dispositivi di protezione siano fissati e montati correttamente.

8 Messa fuori servizio e stoccaggio

8.1 Messa fuori servizio

Figura 30

■ Per mettere fuori servizio l'apparecchio, rilasciare l'interruttore ON/OFF di sicurezza (D) sulla maniglia.

ATTENZIONE

Pericolo di danni per un uso improprio dell'apparecchio! Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

- Per evitare che l'accumulatore si scarichi, staccarlo dall'apparecchio se si prevedono tempi d'inattività prolungati. Per questo staccare l'accumulatore dall'adattatore.

CAUTELA

PERICOLO DI LESIONI A CAUSA DEL FUNZIONAMENTO PER INERZIA DELLA SPAZZOLA!

- Non sollevare l'apparecchio da terra durante lo spegnimento. Sussiste il rischio di trascinamento!

30 Non appoggiare l'apparecchio sulla spazzola dopo l'uso o in caso di interruzioni del lavoro. Le setole potrebbero danneggiarsi. Conservare l'apparecchio appeso o sdraiato, come illu strato nella figura.

8.2 Stoccaggio

CAUTELA

Nel maneggiare l'apparecchio possono insorgere dei pericoli che causano eventualmente lesioni. Conservare l'apparecchio lontano dalla portata dei bambini.

• Togliere sporco e corpi estranei dall'apparecchio.
  ■ Conservare l'apparecchio appeso, asciutto e al riparo dal gelo.

8.2.1 Corretta conservazione di accumulatore e caricatore

Rispettare tassativamente anche le "Prescrizioni di sicurezza per l'uso del caricatore e dell'accumulatore" al capitolo "Prescrizioni di sicurezza importanti".

ATTENZIONE

Pericolo di danni per un uso improprio dell'apparecchio! Un accumulatore non dovrebbe essere conservato vuoto. L'autoscarica, sebbene ridotta, può danneggiare irreparabilmente l'accumulatore se questo viene conservato a lungo vuoto. Per questo rispettare le seguenti istruzioni per i casi di inattività prolungata (ad es. nei mesi invernali):

■ conservare l'accumulatore con un livello di carica di circa il 40-60%.
conservare l'accumulatore in un luogo asciutto, sopra il livello suolo, chiuso, protetto dal gelo, a temperature comprese tra 0°C e +45°C. Alla temperatura di stoccaggio di +15°C l'autoscarica e l'invecchiamento chimico sono ridotti al minimo. Evitare l'irradiazione solare diretta.
- qualora l'accumulatore non venisse più utilizzato per un periodo di oltre 6 mesi, verificare la condizione di carica dell'unità di carica con l'ausilio della spia di stato. Ricaricare eventualmente l'accumulatore a ca. il 40 - 60 % di capacità.

9 Manutenzione e pulizia

CAUTELA

PERICOLO DI USTIONI PER CONTATTO CON I COMPONENTI ROVENTI!

In caso di montaggio o modifica gli organi di trasmissione dell'apparecchio o i componenti possono essere molto caldi e causare possibili ustioni. Per questo motivo, attenersi alle indicazioni di sicure zza di seguito riportate:

- Indossare guanti protettivi durante la manutenzione e la pulizia!

9.1 Pulizia

ATTENZIONE

Pericolo di danni per un uso improprio dell'apparecchio! Per questo motivo, attenersi alle indicazioni di sicurezza di seguito riportate:

• Togliere l'accumulatore prima di ogni pulizia.
• Non immergere l'apparecchio nell'acqua o spruzzarlo o lavarlo con acqua. L'apparecchio deve essere protetto dal bagnato.
• Pulire l'apparecchio dall'esterno con un panno umido o una spazzola morbida. Non utilizzare detergenti aggressivi o abrasivi.
  ■ Assicurarsi che le feritoie di ventilazione siano ben pulite.
  Se la spazzola a rullo e/o la spazzola per fughe sono molto sporche, smontarle per effettuare una pulizia accurata (vedere le operazioni di montaggio / smontaggio, come descritto nel capitolo 7.1.3). Pulire le spazzole in acqua, con un forte getto d'acqua o con una spazzola dura.
  ■ In caso di riparazioni utilizzare soltanto pezzi di ricambio originali GLORIA.
  ■ Fare eseguire le riparazioni soltanto dai centri di assistenza GLORIA.

9.2 Usura delle spazzole

i AVVISO!

• Sostituire la spazzola per superfici quando, in seguito all'usura, raggiunge un diametro di ø ca. 90 mm.
• Sostituire la spazzola per fughe quando, in seguito all'usura, raggiunge un diametro di ø ca. 90 mm.

10 Smaltimento e questioni legali

10.1 Tutela dell'ambiente e smaltimento

• Questo simbolo sul prodotto, sulle istruzioni per l'uso o sull'imballaggio indicano che il prodotto alla fine del ciclo di vita non può essere smaltito con i normali rifiuti domestici.
• Non gettare gli utensili elettrici nei rifiuti domestici! Secondo la direttiva 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale, gli elettrous tensili usati devono venire raccolti separatamente e avviati al recupero. Alternativa di riciclaggio alla richiesta di restituzione: Il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato a un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti.

Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

■ L'accumulatore agli ioni di litio deve essere smaltito separatamente rispetto agli altri componenti dell'apparecchio.

i AVVISO!

■ Rivolgersi alla propria amministrazione comunale per chiedere qual è il centro di smaltimento competente.

10.2 Smaltimento dell'accumulatore

La legge impone all'utente di smaltire le batterie e gli accumulatori usati come rifiuti speciali.

CAUTELA

PERICOLO DI LESIONI PER ACCUMULATORI GUASTI O CON PERDITE!

L'accumulatore utilizzato contiene sostanze che possono causare lesioni se vengono a contatto con la pelle o inalate.

Se nel proprio apparecchio si trova un accumulatore che perde, rimuoverlo dall'apparecchio solo utilizzando i guanti protettivi, metterlo in un recipiente chiuso e provvedere allo smaltimento secondo le norme.

- Conformemente alla direttiva europea 2013/56/EU gli accumulatori/batterie devono essere raccolti separatamente e quindi smaltiti presso un centro di riciclaggio autorizzato secondo le norme per la protezione ambientale.

Lo smaltimento può essere effettuato:

– tramite il negozio specializzato
– tramite un centro di ritiro con marchio GRS
- presso un container per rifiuti speciali messo appositamente a disposizione del comune.

Per ulteriori informazioni relative allo smaltimento, rivolgersi al proprio comune o all'amministrazione cittadina.

10.3 Trasporto dell'accumulatore

- Le batterie al litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni. In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), andranno rispettati specifici requisiti relativi d'imballaggio e contrassegnatura. In tale caso, per la preparazione dell'articolo da spedire, andrà consultato uno specialista in merci pericolose. Inviare le batterie soltanto se la relativa carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell'imballaggio. Andranno altresì rispettate eventuali ulteriori norme nazionali complementari.

10.4 Smaltimento dell'imballaggio

• I materiali di imballaggio sono stati selezionati secondo principi ecocompatibili e sono quindi riciclabili. Il reinserimento degli imballaggi nel circuito dei materiali consente di risparmiare materie prime e di ridurre le spese di smaltimento.
  ■ Smaltire gli imballaggi non più necessari secondo le disposizioni vigenti.

11 Accessori / Ricambi

• 729101.0000 ioni di litio batterie 2,5Ah (BOSCH PBA 18V 2.5Ah)
• 729102.0000 ioni di litio batterie 4,0Ah (BOSCH PBA 18V 4.0Ah)
• 729103.0000 Caricatore rapido (BOSCH AL 1830CV)
• 728835.0000 Spazzola in filo per fughe
• 729068.0000 Spazzola in nylon per fughe
• 729103.0000 Spazzola pietra SOFT
• 728834.0000 Spazzola pietra MEDIUM (accessori speciali)
• 729010.0000 Spazzola pietra PRO (accessori speciali)
• 728834.0000 Spazzola in legno UNIVERSAL (accessori speciali)

Per maggiori accessori, fare riferimento a www.gloriagarten.de

12 Garanzia

Nell'ambito delle condizioni di garanzia, GLORIA concede una garanzia di 24 mesi sui propri prodotti (www.gloriagarten.de).

Questo non va a intaccare le rivendicazioni legali nei confronti del venditore.

Con riserva di modifiche tecniche!

INNHOLDSFORTEGNELSE
