GEBRUIKSAANWIJZING MultiBrush li-ion GLORIA

1 Algemene informatie over deze gebruiksaanwijzing ....53

1.1 Symbolen op het apparaat en in de gebruiksaanwijzing 53

1.2 Waarschuwingsaanwijzingen 54

1.3 Gebruik overeenkomstig de bestemming 55

1.4 Redelijkerwijs voorzienbaar verkeerd gebruik 55

1.5 Restgevaren....55

1.6 Aansprakelijkheidsbeperking 55

2 Voor uw veiligheid 55

2.1 Fundamentele veiligheidsaanwijzingen 55

2.2 Veiligheidsaanwijzingen voor de omgang met het oplaadapparaat en de accu....56

2.3 Veiligheidsaanwijzingen voor de bediening van het apparaat....57

3 Alvorens het apparaat te gebruiken....59

3.1 Aangeleverde staat 59

3.2 Apparaatelementen 59

6 Voor het eerste gebruik 60

6.1 Oplaadproces 61

7 Inbedrijfstelling 61

7.1 Gebruik 62

7.2 Gebruikersinstructies 64

7.3 Voegenborstel verwisselen 65

8 Buitenbedrijfstelling en opslag 65

8.1 Buitenbedrijfstelling 65

8.2 Opslag 65

9 Onderhoud en reiniging....66

9.1 Reiniging....66

9.2 Slijtage van borstels 66

10 Afvalverwerking en wettelijke informatie 67

10.1 Milieubescherming en afvalverwerking van het apparaat 67

10.2 Afvalverwerking van de accu 67

10.3 Transport van de accu 67

10.4 Afvalverwerking van de verpakking 68

11 Accessoires/vervangingsonderdelen 68

12 Garantieverlening en garantie 68

Algemene informatie over deze gebruiksaanwijzing

Deze gebruiksaanwijzing is een onderdeel van het GLORIA-apparaat en moet altijd in de nabijheid van het apparaat beschikbaar zijn.

De gebruiksaanwijzing geeft u belangrijke aanwijzingen en informatie voor een veilig gebruik van het apparaat!

De gebruiksaanwijzing moet volledig worden gelezen door iedereen die met bediening, gebruik of onderhoud van het apparaat is belast.

De gebruiksaanwijzing bewaren en aan nieuwe eigenaren overhandigen!

Alle waarschuwingsaanwijzingen zijn bedoeld voor uw persoonlijke veiligheid!

1.1 Symbolen op het apparaat en in de gebruiksaanwijzing

Niet aanraken! Verbrandingsgevaar door hete oppervlakken!

Beschermen tegen regen en vocht!

Intrekgevaar!

Gebruik het oplaadappa- raat uitsluitend binnens- huis!

Lees de bedieningshandleiding!

Veiligheidsbril verplicht! Draag gehoorbescherming!

Veiligheidshandschoenen verplicht!

Veiligheidsschoenen ver- plicht!

Niet onder de machine grijpen!

Afstand houden! Gevaar voor rondvliegende delen!

Niet kantelen!

Oude elektrische en elektronische apparaten NIET via het gangbare huisvuil afvoeren.

Milieuvriendelijke afvoer!

Recycleerbare verpakkingsmaterialen!

Recyclebaar / GRS-inleveringsbak voor batterijen

Afvalverwerkingsaanwijzing accu

• Accu mag niet warmer dan +45 °C worden
• Accu tegen directe zonnestra- ling beschermen
• Accu tegen brand beschermen
• Accu mag niet als huishoude- lijk afval worden verwerkt

1.2 Waarschuwingsaanwijzingen

GEVAAR

Een veiligheidsaanwijzing van dit gevarenniveau wijst op een levensgevaarlijke situatie. Volg deze waarschuwingsaanwijzingen op om dodelijke ongelukken of zeer zwaar letsel te vermijden.

WAARSCHUWING

Een veiligheidsaanwijzing van dit geva- renniveau wijst op een mogelijk drei- gende gevaarlijke situatie. Volg deze waarschuwingsaanwijzingen op om dodelijke ongelukken of zeer zwaar let- sel te vermijden.

LET OP

Een veiligheidsaanwijzing van deze gevarenklasse verwijst naar een mogelijke gevaarlijke situatie die, indien ze niet wordt vermeden, persoonlijk letsel kan veroorzaken. Volg de waarschuwingsaanwijzingen om risico op persoonlijk letsel te vermijden.

ATTENTIE

Een veiligheidsaanwijzing van deze gevarenklasse verwijst naar mogelijk gevaar dat, indien het niet wordt verme- den, materiële schade kan veroorzaken. Volg de waarschuwingsaanwijzingen om risico op materiële schade te vermij- den.

AANWIJZING!

Een aanwijzing geeft extra informatie of toont afbeeldingen die de bediening en de werking van het apparaat vergemakkelijken.

1.3 Gebruik overeenkomstig de bestemming

Dit GLORIA-apparaat is bedoeld voor particulier gebruik buitenshuis, op erven en bevestigde oppervlakken in tuinconstructies.

Het naleven van de meegeleverde gebruiksaanwijzing is een voorwaarde voor het correcte gebruik van het apparaat. De gebruiksaanwijzingen bevat ook bedienings-, onderhouds- en reparatie aanwijzingen.

Het apparaat moet uitsluitend handmatig worden gebruikt als reinigings- en schoonmaakapparaat voor voegen- en oppervlaktereiniging van buitenoppervlakken zoals vloertegels, plavuizen, klinkers en houten vlonders.

LET OP

GEVAAR DOOR NIET CORRECT GEBRUIK VAN HET APPARAAT!

Niet correct gebruik van het apparaat kan gevaren meebrengen. Volg daarom de volgende veiligheidsaanwijzingen:

• Gebruik het apparaat uitsluitend overeenkomstig het correcte gebruik van het apparaat.
• Volg alle aanwijzingen en informatie in de gebruiksaanwijzing.

1.4 Redelijkerwijs voorzienbaar verkeerd gebruik

Het apparaat is niet geschikt voor horizontaal gebruik (muren), werkzaamheden boven het hoofd (plafonds), ongeschikte vloer- of voegmaterialen of voor andere toe-passingen dan het aangegeven gebruik. Het apparaat mag niet worden gebruikt bij nat weer, regen en onder water. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik of eigenmachtige wijzigingen van het apparaat.

1.5 Restgevaren

Dit apparaat voldoet aan de erkende technische voorschriften en de desbetreffende veiligheidsbepalingen! Desondankskunnen bij het gebruik van het apparaat:

■ Gevaar voor het leven van de bediener of andere personen ontstaan.

• Beschadigingen van het apparaat ont-staan.
• Beschadigingen en andere materiële schade ontstaan.

1.6 Aansprakelijkheidsbeperking

Wij wijzen er nadrukkelijk op dat wij volgens de wet betreffende productaansprakelijkheid niet aansprakelijk zijn voor de door onze apparaten veroorzaakte schade, in zoverre deze worden veroorzaakt door het niet naleven van de gebruiksaanwijzing, door onjuist gebruik, door onvakkundige reparaties, door gebruik van niet originele reserveonderdelen of door reparaties die niet door onze klantendienst of een bevoegde specialist zijn uitgevoerd. Dit geldt ook voor accessoires.

2 Voor uw veiligheid

In dit hoofdstuk vindt u belangrijke waarschuwings- en veiligheidsaanwijzingen die gevolgd moeten worden bij gebruik van het apparaat.

2.1 Fundamentele veiligheidsaanwijzingen

Volg de onderstaande fundamentele veiligheidsaanwijzingen voor veilige omgang met en gebruik van het apparaat:

• Reparaties van apparaten voor huis en tuin mogen uitsluitend door de servicepunten worden uitgevoerd. Vervangingsonderdelen moet u bij uw specialist aanschaffen. Indien niet op voorraad, zorgt de specialist voor een snelle bestelling en levering.
• Dit apparaat voldoet aan de erkende technische voorschriften en de desbetreffende veiligheidsbepalingen!
• Dit apparaat kan door kinderen vanaf 16 jaar en door personen met verminderde fysische, sensorische of mentale vaardigheden of gebrek aan ervaring en kennis worden gebruikt, wanneer ze onder toezicht staan of ten aanzien van het veilig gebruik van het apparaat zijn onderwezen en de daaruit resulterende gevaren begrijpen.

Kinderen mogen niet met het apparaat spelen. Reiniging en door de gebruiker verricht onderhoud mogen niet worden verricht door kinderen die niet onder toezicht staan.

• Dit apparaat mag niet worden gebruikt bij vermoeidheid of in geval van ziekte, of onder invloed van alcohol, verdovende middelen of geneesmiddelen.
• Houd altijd toezicht op een in bedrijf zijnd apparaat.
• Bescherm het apparaat tegen langdurige blootstelling aan directe zonnestralen of vorst.
• Om schade en gevaren als gevolg van oneigenlijk gebruik te voor komen, dient men zich aan de gebruiks - aanwijzing te houden en deze zorgvuldig te bewaren!
• Draag tijdens het reinigen geschikte werkkleding, zoals stevige schoenen, veiligheidsbril, lange broek en eventueel handschoenen. Werk niet met blote voeten of lichte sandalen.
• Wordt uw apparaat door een andere persoon gebruikt, dan hoeft u de gebruiks aanwijzing met het apparaat te overhandigen!
• Gebruik voor het apparaat uitsluitend de originele GLORIA vervangings- en reserveonderdelen. Gebruik nooit versleten, veranderde of defecte reserveonderdelen / accessoires!

2.2 Veiligheidsaanwijzingen voor de omgang met het oplaadapparaat en de accu

GEVAAR

LEVENSGEVAAR DOOR ELEKTRISCHE SCHOKKEN!

Levensgevaar bij contact met onder spanning staande kabels en onderdelen! Respecteer daarom de volgende veiligheidsaanwijzingen:

• De stroomspanning moet met de stroomgegevens (V\~) op het typeplaatje van het oplaadapparaat overeenkomen!
• Compatibel met BOSCH 18 V Home and Garden-accu's. Mogelijke capaciteiten: 2,5Ah (Bosch PBA 18V 2.5Ah) / 4,0Ah (Bosch PBA 18V 4.0Ah). De

accuspanning moet overeenkomen met de acculaadspanning van het oplaadapparaat. Laad geen oplaadbare accu's op. Anders bestaat er brand- en explosiegevaar.

• Kinderen met fysieke, zintuiglijke of mentale beperkingen of zonder ervaring en kennis mogen het oplaadapparaat en de accu niet gebruiken.
• Om gevaarlijke situaties te voorkomen, mag een beschadigde stroomkabel van het oplaadstation uitsluitend door erkende reparatiebedrijven van de fabrikant worden gerepareerd! Neem hiervoor contact op met de klantendienst van de fabrikant.
• Het oplaadstation mag uitsluitend op een stopcontact met wisselstroom worden aangesloten.

GEVAAR

VERWONDINGSGEVAAR DOOR ELEKTRISCHE SCHOKKEN, EN BRAND- EN EXPLOSIEGEVAAR! Om levensgevaarlijke situaties te voorkomen:

• moet voor elk gebruik het oplaadapparaat, laadstekker en stroomstekker in perfecte toestand zijn.
• mogen contacten niet worden aangeraakt.
• mogen de ventilatieopeningen van het oplaadapparaat niet worden bedekt. Het oplaadapparaat kan anders oververhitten en niet meer goed werken.
• moet het oplaadapparaat en de accu voor hitte en vochtig heid worden beschermd.
• mag het oplaadapparaat en de accu niet in vloeistof worden gedompeld.
• mag het apparaat uitsluitend met de originele lithiumionen accu worden gebruikt.
• mag het oplaadapparaa tuitsluitend voor het laden van originele lithiumi- onen accu's worden gebruikt.
  ■ moet het oplaadapparaat en de accu in ongeopende toestand blijven.
• mag het oplaadapparaat niet op een brandbare ondergrond worden gebruikt.

• mogen tijdens het opladen geen licht ontvlambare stoffen in de directe nabijheid van het oplaadapparaat zijn.

• moet de accu tegen hitte, langdurige zonnestraling en brand worden beschermd. Bewaar de accu uitsluitend op plaatsen met een temperatuurbereik van 0 °C tot max. + 45 °C. Leg de accu niet op een warmtebron.

• mag de accu nooit met metalen of andere elektriciteitsgeleidende delen worden overbrugd.
• mogen de contacten nooit worden kortgesloten.
• als het apparaat met een aardlekschakelaar (RCD) met een activeringsstroom van maximaal 30 mA moet worden gebruikt. Neem contact op met uw elektromonteur!

LET OP

VERWONDINGSGEVAAR! Plaats de accu uitsluitend wanneer het apparaat uitgeschakeld is. De aansluiting van de accu op een ingeschakeld apparaat kan ongelukken veroorzaken.

LET OP

VERWONDINGSGEVAAR DOOR BIJTENDE VLOEISTOFFEN OF DAMP! Stel de accu niet bloot aan extreme omstandigheden zoals warmte en schokken. Er bestaat verwondingsgevaar door gelekt elektrolytoplossing of bijtende damp! Wanneer accuzuren in aanraking komen met de huid of ogen, moet men onmiddellijk de desbetreffende plekken goed met water spoelen en een arts bezoeken. Zorg voor voldoende frisse lucht en bezoek een arts bij irritatie van luchtwegen, huid of ogen.

2.3 Veiligheidsaanwijzingen voor de bediening van het apparaat

ATTENTIE

Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Respecteer daarom de volgende veiligheidsaanwijzingen:

• Gebruik het apparaat niet met natte handen.
• Het apparaat niet in water onderdompelen of met water besproeien of reinigen. Het apparaat moet tegen elke vorm van vocht worden beschermd.
• Gebruik het apparaat NOOIT bij temperaturen onder 0° C.

OVERBELASTINGSBEVEILIGING!

- Uw MultiBrush li-on is voorzien van een overbelastingsbeveiliging. Bij overbelasting van de machine (aandrukkercht op de borstel te groot), wordt deze automatisch uitgeschakeld. In dat geval moet u de veiligheidsschakelaar voor aan-/uitschakelen (D) loslaten, zodat de overbelastingsbeveiliging wordt gereset. Schakel de machine met de veiligheidsschakelaar voor aan-/uitschakelen (D) weer in, dan kunt u onmiddellijk verder werken met de MultiBrush li-on. Verminder de aandrukkercht op de borstel.

- De accu van uw MultiBrush li-on is voorzien van een temperatuurbeveiliging. Wanneer de machine gedurende langere tijd continu zwaar wordt belast of bij hoge omgevingstemperaturen wordt gebruikt, kunnen de accucellen oververhit raken. In dat geval wordt de machine automatisch uitgeschakeld. Boven 70 °C is een ontlading niet meer mogelijk. In dit geval wordt het apparaat automatisch uitgeschakeld (alle 4 de indicatoren knipperen, zie ook hoofdstuk 7.1.1). Voordat de machine opnieuw mag worden ingeschakeld moet u de accu (C) eerst laten afkoelen.

UITSCHAKELING BIJ TE LAGE SPANNING

- De accu van uw MultiBrush li-on is voorzien van een uitschakeling bij te lage spanning. Door middel van deze functie wordt de machine automatisch uitgeschakeld wanneer de spanning tot onder een vooraf ingestelde waarde daalt (alle 4 de indicatoren knipperen, zie ook hoofdstuk 7.1.1). In dat geval moet u de accu (C) weer opladen of een volle accu in het apparaat plaatsen.

LET OP

VERBRANDINGSGEVAAR DOOR HETE APPARAATONDERDELEN!

Delen van het apparaat kunnen tijdens gebruik heet worden en brandwonden veroorzaken. Respecteer daarom de volgende veiligheids aanwijzingen:

• Draag veiligheidshandschoenen bij montage en reiniging!
  Respecteer de volgende veiligheidsvoorzorgsmaatregelen om verwondingen en materiële schade door misbruik of onvakkundige omgang met het product te vermijden. Misbruik kan VERWONDINGEN veroorzaken.

WAARSCHUWING

VERWONDINGSGEVAAR BIJ BEDIENING!

• Gebruik het apparaat uitsluitend overeenkomstig het correcte gebruik! Gebruik het apparaat uitsluitend binnen het aangegeven vermogenbereik.
• Vóór elk gebruik van het apparaat moet u de perfecte staat van het apparaat controlleren. U mag het apparaat niet gebruiken wanneer:
• deveiligheidsinrichtingen (inschakelknop, veiligheidsafdekkingen) en/of borstels beschadigd of versleten zijn;
  -het apparaat zichtbare schade vertoont;
• het apparaat gevallen is;
• er zich vreemde bestanddelen om de aandrijfas hebben gewikkeld.

Zet de veiligheidsinrichtingen nooit buiten gebruik.

- Controleer eerst het te reinigen oppervlak om beschadiging van het apparaat of letsel van levende wezens of beschadiging van voorwerpen te voorkomen. Hierbij moeten stenen, stukken hout, draden en vergelijkbare andere vreemde bestanddelen worden verwijderd. De door het borstelgereedschap gegrepen voorwerpen kunnen op ongecontroleerde wijze uit het apparaat worden geslingerd. Houd derden buiten de gevaarzone. Let op de veiligheid van de werkplaats om letsel te voorkomen.

• Gebruik het apparaat nooit voor muren of gelijkaardige toepassingen, maar alleen voor verticale werkzaamheden waarbij borstels naar de grond zijn gericht.
• Let erop dat de ventilatieopeningen altijd vuilvrij zijn.

LET OP

VERWONDINGSGEVAAR DOOR ROTE- REND BORSTEL-GEREEDSCHAP!

■ Start het apparaat nooit in liggende positie!
■ Houd handen en voeten uit de buurt van het roterende borstelgereedschap! Houd uw handen en voeten altijd uit de buurt van het borstelgereedschap.

Na uitschakeling blijven onderdelen van het borstelgereedschap nalopen.

- Transporteer of til het apparaat nooit op met draaiende motor! Schakel de motor uit en haal de accu uit het apparaat wanneer u het naar en van het werkvlak moet transporteren of als u het moet kantelen.

■ Verwijder nooit de meegeleverde beschermkap.

LET OP

VERWONDINGSGEVAAR DOOR ROND-VLIEGENDE DELEN!

• Start of activeer het apparaat niet wanneer er zich derden binnen de gevarenzone bevinden.
• Start of activeer het apparaat zoals beschreven in de gebruiksaanwijzing.
• De veiligheidsinschakelknop mag nooit worden geblokkeerd of kortgesloten.
  ■ Reinig uitsluitend bij daglicht of bij voldoende kunstlicht.
• Gebruik het apparaat nooit in de regen.
• Gebruik het borstelgereedschap nooit wanneer er personen, vooral kinderen of dieren, in de buurt zijn!
  ■ Houd bij het reinigen altijd een veilige en vaste houding aan.
• Duw het apparaat uitsluitend in looptempo.

LET OP

VERWONDINGSGEVAAR DOOR ONBE- DOELDE INSCHAKELING!

Onbedoelde inschakeling kan letsel veroorzaken. Om dit te vermijden haalt u altijd de accu uit het apparaat wanneer u:

• u het apparaat zonder toezicht laat staan;
• bij onderhoud, controle of reiniging van het apparaat;
  -als het apparaat bedrijfsstoringen vertoont.

3 Alvorens het apparaat te gebruiken

In dit hoofdstuk vindt u informatie over de aangeleverde staat van het apparaat.

3.1 Aangeleverde staat

Het apparaat wordt standaard als volgt geleverd:

■ Apparaat met gemonteerde telescoopbuis
■ 18,0 V accu (Bosch PBA 18V 4.0 Ah) (NIET opgenomen in artikel 000.297.0000)
■ Oplaadapparaat (AL 1810 CV) (NIET opgenomen in artikel 000.297.0000)
■ 2e handvat voor telescoopbuis
■ Oppervlakteborstel met beschermkap en geleidewiel
■ Voegenborstel met beschermkap
■ Accu met oplaadstation
■ 1 x gebruiksaanwijzing en product-informatie

Overig gereedschap wordt afzonderlijk verpakt meegeleverd.

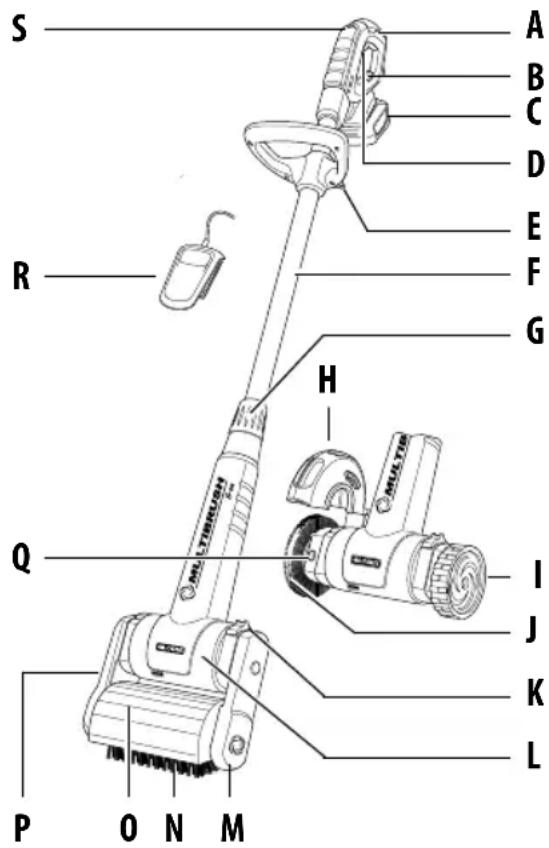

3.2 Apparaatelementen

A Ergonomisch handvat
B Accustatusweergave
C Accu: 18,0 V / 4,0 Ah (NIET opgenomen in artikel 000.297.0000)
D Aan-/uit-veiligheidsknop
E Extra handgreep
F Telescoopbuis

G Schroefverbinding telescoopbuis
H Beschermkap voegenborstel
I Geleidewiel
J Voegenborsteleenheid
K Vergrendeling (2 x links/rechts)
L Motor-/overbrengingseenheid
M Geleidingsarm (afneembaar)
N Oppervlakteborstel
- Verstelbare beschermkap
P Aandrijfarm (afneembaar)
Q Vergrendelingsknop
R Oplaadstation (NIET opgenomen in artikel 000.297.0000)
S Instelwiel voor toerentalregeling (Speed control)

(zonder accu en oplaadstation)

Accu (NIET opgenomen in artikel 000.297.0000)

Type:	lithium-ionen (Bosch PBA 18V 4.0 Ah)
Nominale spanning:	18,0 V
Nominale capaciteit:	4,0 Ah

Oplaadstation (AL 1810 CV) (NIET opgenomen in artikel 000.297.0000)

Ingang: 220-240 V\~ / 50/60 Hz

Uitgang: 14,4-18,0 V / DC / 1,0 A

Acculaadtijd (100%): 244 Min.

Toegelaten laadtemperatuurbereik: 0 - +45 °C

(Deze specificaties hebben betrekking op de AL 1810 CV-oplaadstation)

Afmetingen & Toerentallen

Apparaatbreedte: Oppervlakteborstel 24,0 cm//voegenborstel 28 cm

Apparaathoogte (min.): Oppervlakteborstel 1,15 m//voegenborstel 1,04 m Apparaathoogte (max.): vlakke borstel 1,35 m//voegenborstel 1,24 m

Toerental voegenborstel: 630-1260 U/min

Toerental oppervlakteborstel: 450-900 U/min

Apparaatgewicht met voegenborstel: 2,7 kg zonder accu / 3,4 kg met accu

Apparaatgewicht met oppervlakteborstel: 3,4 kg zonder accu / 4,1 kg met accu

1 Uw apparaat wordt met gemonteerde oppervlakteborstel gebruiksklaar geleverd. De meegeleverde losse onderdelen dienen voor de montage van de voegenborstel.

- Draai na verwijdering uit de verpakking de schroefverbinding (G) los 2. Draai vervolgens het handvat (A) zoals afgebeeld 3 en pas de lengte van de telescoopbuis (F) aan uw werkhoogte aan. Er zijn 5 vergrendelingsstanden mogelijk.

4 Draai in de gewenste stand het handvat (A) nog eens 45° en draai de hoogte van de telescoopbuis (F) handvast met schroefverbinding (G).

- Aangezien het apparaat altijd met 2 handen moet worden bediend, moet u de extra handgreep (E) zoals afgebeeld in de afbeelding 5 onteren: stel de hoogte in en schroef de extra handgreep (E) vast 6

6 Voor het eerste gebruik

WAARSCHUWING

LEES HOOFDSTUK 2 "VOOR UW VEILIGHEID" VOOR U HET APPARAAT IN GEBRUIK NEEMT.

Respecteer daarom de volgende veiligheidsaanwijzingen:

- De stroomspanning moet met de stroomgegevens (V\~) op het typeplaatje van het laadapparaat overeenkomen.

Het oplaadapparaat mag uitsluitend op droge plaatsen worden gebruikt.

AANWIJZING!

• Laadt voor het eerste gebruik de accu (C) volledig op. Let er daarbij op dat het oplaadproces bij kamertemperatuur wordt uitgevoerd. Alleen op deze wijze bereikt men een hoge levensduur van de accu.
• Een aanzienlijk kortere bedrijfsduur, ondanks oplading, is een indicatie dat de accu verbruikt is en moet worden vervangen. Gebruik uitsluitend originele lithiumionen accu's die u via de klantendienst van de fabrikant kunt verkrijgen.
• Het oplaadapparaat en de accu kunnen tijdens het opladen warm worden. Dit is normaal en geen indicatie van een technisch defect.
• De lithiumionen accu kan op elk moment, ongeacht de laadstatus, worden opgeladen. Een vroegtijdige onderbreking van het opladen beschadigt de accu niet. Een veiligheidsschakeling in de apparaat voorkomt dat de accu volledig leeg raakt.
• De accu is uitgerust met een temperatuurbewaking die de lading alleen toestaat in het temperatuurbereik tussen 0 °C en 45 °C. Hierdoor wordt een hoge acculevensduur bereikt.
  ■ Druk na de automatische uitschakeling van het apparaat niet langer op de in-/uitschakelaar. De accu kan hierdoor worden beschadigd. Volg de aanwijzingen voor de afvalverwerking van de accu.

6.1 Oplaadproces

Figures 7a-7b

Deze figures verwijzen naar de 18,0 V / 4,0 Ah accu en de AL 1810 CV-oplaadstation.

Het oplaadproces begint zodra de stroomstekker van het oplaadapparaat in het stopcontact wordt gestoken en de accu (C) in het oplaadapparaat (G) is geplaatst.

Door de intelligente oplaadmethode wordt de oplaadtoestand van de accu automatisch herkend en wordt afhankelijk van accutemperatuur en -spanning de optimale laadstroom gekozen. Daardoor wordt de accu ontzien en blijft, bewaard in het oplaadapparaat, altijd volledig opgeladen.

Indicatorstatussen:

Het opladen wordt door knippen de accuoplaadaanduiding gesigd.

Het permanent branden van de oplaadaanduiding signaleert dat de opledig opgeladen is of dat de temper van de accu zich buiten het toe- te oplaadtemperatuurbereik bevindt om niet kan worden opgeladen. de temperatuur binnen het toege- temperatuurbereik ligt, wordt de opgeladen. Zonder ingestoken accuert het permanent branden van de oplaadaanduiding dat de netstekker stopcontact is gestoken en het apparaat gereed is voor gebruik.

Haal na het opladen eerst de accu uit het oplaadapparaat. Trek vervolgens de stekker van het oplaadapparaat uit het stopcontact.

7 Inbedrijfstelling

■ Reinig de wals- /voegenborstel (N/J) voor elke reinigingsbeurt.
- De luchtaanzuigopeningen van de motor-/overbrengingseenheid (L) mogen niet verstopt raken of worden bedekt.
■ Test op een klein stuk van het oppervlak, liefst op een onzichtbare plek, of de te reinigen vloer niet door de borstelactiviteit wordt beschadigd.
- Gebruik het apparaat niet te lang op dezelfde plek en houd altijd een looptempo aan.

7.1 Gebruik

Afbeeldingen 8 - 11

8 Schuif de geladen accu zoals afgebeeld in de accu-adapter tot u een "klik" hoort.
9 Plaats het apparaat altijd parallel op de te reinigen vloer. Bepaal de voor u aangenaamste en doeltreffendste werkhoek en stel vervolgens de in 5 standen vergrendelbare beschermkap (O) in zodat de rubberen omranding net boven de vloer ligt.

■ Vergewis u ervan dat het te reinigen oppervlak vrij is van voorwerpen zoals stenen, schroeven enz. die omhoog kunnen worden geslingerd.

VERWONDINGSGEVAAR DOOR ROTE- REND BORSTEL-GEREEDSCHAP!

• Start het apparaat nooit in gekantelde positie!
• Start of activeer het apparaat niet wanneer er zich derden in het geva- rengebied bevinden.
• Houd handen en voeten uit de buurt van het roterende borstelgereedschap!
• Gebruik het borstelgereedschap nooit wanneer er personen, vooral kinderen of dieren in de buurt zijn!
• Gebruik het apparaat nooit in de regen.

10 U kunt het toerental van de borstel regelen door het toerental met instelwiel (S) in te stellen.

Aanbevelingen snelheid voor GLORIA borstels

Positie 1-2 zachte borstel (wood borstel)

Positie 3-4 harde borstel (stone borstel)

Positie 5-6 Voegenborstel (staalborstel)

11 Houd het apparaat goed vast aan het handvat (A) en de extra handgreep (E), en schakel het apparaat in door de aan-/uit-veiligheidsknop (D) in het handvat (A) in te drukken en ingedrukt te houden.

- Laat de aan-/uit-veiligheidsknop (D) onmiddellijk los bij werkonderbrekingen of gevaar.

7.1.1 Statusindicator accu

Het apparaat is uitgerust met een laadstatusindicator (J) die de laadstand van de accu weergeeft. De indicatoren lichten alleen op bij ingeschakeld apparaat.

Temperatuurbeveiliging/laagspanningsuitschakeling:

7.1.2 Accubedrijfsduur

De bedrijfstijd van de accu is in principe afhankelijk van de belasting van het apparaat. Reinigingswerkzaamheden waarbij met de borstels een hoge druk op de te reinigingen flessen wordt uitgeoefend leiden tot een kortere bedrijfstijd van de accu. Een andere factor is het frequent in/uitschakelen tijdens het reinigingsproces wat de bedrijfsduur van de accu eveneens kan verminderen.

Gebruik de accu en het apparaat overeenkomstig de beschreven aanwijzingen.

7.1.3 Montage van borstelgereedschap

Afbeeldingen 12 - 20

VERBRANDINGSGEVAAR DOOR HETE APPARAATONDERDELEN!

Bij montage of ombouwwerkzaamheden kunnen de aandrijfonderdelen van het apparaat of componenten nog erg heet zijn en brandwonden veroorzaken. Respecteer daarom de volgende veiligheidsaanwijzingen:

- Draag veiligheidshandschoenen bij de montage!

Demontage van oppervlakteborstel met aansluitende montage van de voegenborstel

■ Schakel het apparaat uit en verwijder de accu (C).

12 Open de vergrendeling (K) van de geleidingsarm (M), zoals afgebeeld.
13 Haal de geactiveerde vergrendeling (K) van de geleidingsarm (M) en vervolgens de oppervlakteborstel (N).
14 Open nu de vergrendeling (K) van aandrijfarm (P), zoals afgebeeld, en verwijder bij geactiveerde vergrendeling (K) de aandrijfarm (P) met beschermkap (O).
■ De oppervlakteborstel is nu met succes gedemonteerd.
15 Steek het geleidewiel (I), zoals afgebeeld, op de geleidingszijde van de motor-/overbrengingseenheid(L).

Schuif nu de vergrendeling (K) in de geopende stand houd deze vast en druk het geleidewiel (I) verder op de opname-as tot aan de aanslag. Laat de veerondersteunde vergrendeling (K) los. Het geleidewiel (I) is geblokkeerd zodra de vergrendeling zelfstandig in uitgangsstand terugkeert

16 Steek de gebruiksklaar gemonteerde voegenborsteleenheid op de aandrijfzijde van de motor-/overbrengingseenheid (L), zoals afgebeeld. Schuif de vergrendeling (K) in de geopende stand 🔒, houd deze vast en druk de voegenborsteleenheid verder op de aandrijfas tot de aanslag. Laat de veerondersteunde vergrendeling (K) los. De voegenborsteleenheid is geblokkeerd zodra de vergrendeling zelfstandig in de uitgangsstand terugkeert 🔒

Demontage van de voegenborstel met aan- sluitende montage van de oppervlakteborstel

■ Demonteer de voegenborstel volgens eerder beschreven instructies.
17 Open de vergrendeling (K) van de aandrijfarm (P) en steek bij geactiveerde vergrendeling (K) de aandrijfarm (P) met beschermkap (O) op de aandrijfzijde van de motor-/overbrengingseen-

heid (L), zoals afgebeeld. Laat de veerondersteunde vergrendeling (K) los. De aandrijfarm is geblokkeerd zodra de vergrendeling zelfstandig in uitgangsstand terugkeert

i AANWIJZING!

17 Lukt het u niet om de aandrijfeenheid (P) op de aandrijfas te schuiven, grijp dan onder de beschermkap (O) en draai de aandrijfzeskant tot de aandrijfeenheid (P) gemakkelijk en zonder geweld op de aan- drijfas kan worden verschoven.
18 Steek de oppervlakteborstel (N) op de aandrijfzeskant en vervolgens de geleidingsarm (M) op de geleidingszijde van de motor-/overbrengingseenheid (L), zoals afgebeeld.
19 Schuif nu de vergrendeling (K) in de geopende stand ?oud deze vast en druk de geleidingsarm (M) verder op de opname-as tot aan de aanslag. Laat de veerondersteunde vergrendeling (K) los. De geleidingsarm (M) is geblokkeerd zodra de vergrendeling zelfstandig in uitgangsstand terugkeert 🔒

i AANWIJZING!

20 Let er bij de montage van de oppervlakteborstel op dat het zijstuk van de beschermkap nauw aansluit op de geleidingsarm (M).

7.1.4 Gebruik van de oppervlakte- borstel op ruwe oppervlakken zoals plavuizen, voetpaden, gepolierd beton, steengoed enz.

Afbeelding 21

21 Plaats het uitgeschakelde apparaat parallel op de te bewerken ondergrond. Houd het apparaat in de werkhoek en kijk of de rubberen omranding van de beschermkap net boven de vloer ligt. Loop in regelmatig tempo en schuif het apparaat voor u uit. Afhankelijk van de vervuilingsgraad oefent u een gemiddelde druk op de oppervlakteborstel uit en past u uw werktempo aan.

AANWIJZING!

■ Werk altijd parallel en houd het apparaat uit de buurt van uw lichaam.
- Bij werkzaamheden langs randen moet de smalle rand van het apparaat naar de wand wijzen.
- Bij hardnekkig vuil kunt u het apparaat voor- en achterwaarts bewegen (zoals een bezem) tot u het gewenste resultaat heeft bereikt.
- Bij een hoge vervuilingsgraad is ook een vochtreiniging mogelijk. Gebruik een sproeier om het te reinigen oppervlak te bevochtigen met water of een reini-gingsmiddel. Hiervoor is een GLORIA-sproeier ideaal. Spoel na de vochtreini-ging het oppervlak met water.

LET OP

VERWONDINGSGEVAAR DOOR NALO- PEND BORSTEL-GEREEDSCHAP!

- Til een ingeschakeld apparaat niet van de vloer. Hierdoor ontstaat intrekgevaar!

7.1.5 Gebruik van oppervlakteborstel op houten buitenoppervlakken (optioneel als accessoires verkrijgbaar)

ATTENTIE

Door onjuist gebruik van het apparaat bestaat risico op materiële schade! Respecteer daarom de volgende veiligheidsaanwijzingen:

- Gebruik nooit de harde oppervlakteborstel met de zwarte haren voor de reiniging van houten buitenvloeren aangezien deze borstel een agressieve uitwerking heeft en daardoorhet hout kan beschadigen.

AANWIJZING!

- Gebruik voor reiniging van houten buitenvloeren de zachte oppervlakteborstel met de gele/zwarte haren. Deze is als GLORIA accessoire verkrijgbaar en wordt niet meegeleverd.

■ Montage- en gebruiksaanwijzingen vindt u in de productinformatie "Oppervlakteborstel voor houten buitenvloeren".

7.1.6 Gebruik en uitwisseling van voegenborstels

Afbeeldingen 22 - 24

22 Monteer de voegenborstel zoals beschreven in hoofdstuk 7.1.3. Plaats het apparaat parallel met geleidewiel en voegenborstel op de te bewerken voegen. Houd het apparaat in de werkhoek en kijk of de rubberen omranding van de beschermkap (H) net boven de vloer ligt.

AANWIJZING!

23 Om de beschermkap (H) in te stellen, draait u de in 7 standen vergrendelbare beschermkap in de positie, zoals hierboven beschreven bij punt "21".
24 Richt de voegenborstel centraal op de voegen, ga met een gelijkmatig looptempo te werk en schuif het apparaat voor u uit. Pas uw werktempo aan de vervuilingsgraad aan.

AANWIJZING!

■ Werk altijd langs de voegen en houd het apparaat uit de buurt van uw lichaam.
- Bij hardnekkig vuil kunt u het apparaat voor- en achterwaarts bewegen (zoals een bezem) tot u het gewenste resultaat heeft bereikt.

LET OP

VERWONDINGSGEVAAR DOOR NALO- PEND BORSTEL-GEREEDSCHAP!

- Til een ingeschakeld apparaat niet van de vloer. Hierdoor ontstaat intrekgevaar!

7.2 Gebruikersinstructies

■ Verwijder met het apparaat geen nat onkruid.
■ Reinig nooit houten oppervlakken of terrassen met de voegenborstel.

■ Reinig alleen onbeschadigde voegen. Beschadigde of gescheurde voegen mogen niet met het apparaat worden gereinigd.
■ Spoel na reiniging de gereinigde oppervlakken grondig af.
■ Versleten borstels of uitgerafelde draadborstels moeten tijdig worden vervangen. Om beschadiging van het apparaat te voorkomen moet de voegenborstel bij een diameter < 90 mm onmiddellijk worden vervangen.

7.3 Voegenborstel verwisselen

Afbeeldingen 25 - 29

■ Schakel het apparaat uit en verwijder de accu (C).

25 Open vergrendeling (K) van de voegenborsteleenheid (J) en verwijder de voegenborsteleenheid zoals afgebeeld.

26 Draai 3 tot 4 keer de inbusbout tot de beschermkap (H) moeiteloos uit de voegenborstelbehuizing kan worden gedraaid en verwijderd.

27 Druk nu de vergrendelingsknop (Q) in die de aandrijfas blokkeert en schroef de inbusbout die de voegenborstel (J) bevestigt uit de aandrijfas (Verwijder de schijf van de voegenborstel.

ATTENTIE

Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Respecteer daarom de volgende veiligheidsaanwijzingen:

- De vergrendelingsknop (Q) mag nooit worden ingedrukt bij werken-de voegenborstel.

28 Haal de voegenborstel (J) van de flens op de as en vervang hem door een nieuwe.

29 De montage wordt in de omgekeerde volgorde uitgevoerd ( ).

- Controleer na onderhoud of reiniging of alle schroeven, bouten, moeren en veiligheidsinrichtingen goed vastzitten en zijn gemonteerd.

8 Buitenbedrijfstelling en opslag

8.1 Buitenbedrijfstelling

Afbeelding 30

- Om het apparaat uit te schakelen, laat u de aan-/uit-veiligheidsknop (D) van het handvat los.

ATTENTIE

Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Respecteer daarom de volgende veiligheidsaanwijzingen:

- Om een ontlading van de accu te vermijden, moet u bij langdurig nietgebruik de accu uit het apparaat halen. Trek hiervoor de accu uit de adapter.

LET OP

VERWONDINGSGEVAAR DOOR NALO- PEND BORSTEL-GEREEDSCHAP!

- Til bij uitschakeling het apparaat niet van de vloer. Hierdoor ontstaat intrekgevaar!

30 Laat het apparaat bij werkonderbrekingen of als u het apparaat niet meer gebruikt niet op de borstel staan omdat daardoor de borstelharen worden beschadigd. Bewaar het apparaat altijd hangend of liggend, zoals afgebeeld.

8.2 Opslag

LET OP

Bij de omgang met het apparaat kunnen er gevaren optreden die u kunnen verwonden. Bewaar daarom het apparaat op een voor kinderen onbereikbare plaats.

■ Reinig het apparaat om vuil en vreemde bestanddelen te verwijderen.
■ Bewaar het apparaat hangend, droog en beschermd tegen vorst.

8.2.1 Accu en oplaadstation correct bewaren

Volg onvoorwaardelijk de "Veiligheidsaanwijzingen voor de omgang met het oplaadapparaat en de accu" op in hethoofdstuk "Belangrijke veiligheidsaanwijzingen".

ATTENTIE

Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Een lege accu mag niet leeg worden opgeslagen. De ontlading is weliswaar gering maar bij een langdurige opslag kan een lege accu stuk gaan. Volg daarom de volgende aanwijzingen voor langdurig niet- gebruik (bijv. in de wintermaanden):

■ accu wegzetten met een laadstatus van ca. 40 - 60 %.
- accu op een droge, hooggelegen, gesloten, vorstvrije plaats wegzetten met een temperatuur tussen de 0 °C en +45 °C. Bij een opslagtemperatuur van +15 °C is de ontlading en chemische veroudering het minst. Vermijd directe zonnestraling.
- Wordt de accu langer dan 6 maanden niet gebruikt, controleer dan de oplaad-status met de oplaadindicator op het apparaat. Laad de accu eventueel op tot ong. 40 - 60 % van de capaciteit.

9 Onderhoud en reiniging

LET OP

VERBRANDINGSGEVAAR DOOR HETE APPARAATONDERDELEN!

Bij montage of ombouwwerkzaamheden kunnen de aandrijfsonderdelen van het apparaat of componenten nog erg heet zijn en brandwonden veroorzaken. Respecteer daarom de volgende veiligheidsaanwijzingen:

- Draag veiligheidshandschoenen bij onderhoud en reiniging!

9.1 Reiniging

ATTENTIE

Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Respecteer daarom de volgende veiligheidsaanwijzingen:

• Verwijder de accu voor elke reini- ging.
• Het apparaat niet in water onderdompelen of met water besproeien of reinigen. Het apparaat moet tegen elke vorm van vocht worden beschermd.
  ■ Reinig de buitenkant van het apparaat met een vochtige doek of zachte borstel. Gebruik geen agressieve of schurende reinigingsmiddelen.
• Let erop dat de ventilatieopeningen altijd vuilvrij zijn.
• Bij sterk vervuiling demonteert u de wals- en/of voegenborsteleenheid en voert u een grondige reiniging uit (zie montage/demontage zoals beschreven in hoofdstuk 7.1.3). Reinig de borstelha- ren in water, met een harde waterstraal en een harde borstel.
  ■ Gebruik uitsluitend originele GLORIA-vervangingsonderdelen.
  ■ Laat reparaties uitsluitend door GLORIA-servicepunten uitvoeren.

9.2 Slijtage van borstels

AANWIJZING!

■ Zodra de oppervlakteborstel door slijtage een diameter van ø ong. 90 mm bereikt, moet hij worden vervangen.
- Zodra de voegenborstel door slijtage een diameter van ø ong. 90 mm bereikt, moet hij worden vervangen.

10 Afvalverwerking en wettelijke informatie

10.1 Milieubescherming en afvalverwerking van het apparaat

• Dit symbool op het product, de gebruiksaanwijzing of de verpakking geeft aan dat het apparaat op het einde van de technische levensduur niet als normaal huishoudelijk huisvuil mag worden verwerkt.
• Elektronische apparaten mogen niet als huishoudelijk vuil worden verwerkt! In overeenstemming met de Europese Richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparaten en de respectievelijke geharmoniseerde nationale wet moeten afgedankte elektronische apparaten gescheiden worden verzameld en voor milieuvriendelijke recycling worden ingeleverd. Recyclingalternatief voor retourzending: Levert de eigenaar van het elektronische apparaat het apparaat niet in bij de fabrikant, dan aanvaardt hij de plicht om te zorgen voor een adequate recycling van het apparaat. Het afgedankte apparaat kan men hiervoor inleveren bij inzamelpunten die beantwoorden aan de geldende afvalwetgeving.

Het eerder genoemde is niet van toe-passing op meegeleverde accessoires of hulpmiddelen die geen elektronische onderdelen hebben.

- Delithiumionen accu moet gescheiden van het apparaat als afval worden verwerkt.

i AANWIJZING!

■ Vraag aan uw gemeente waar u het apparaat voor recycling kunt inleveren.

10.2 Afvalverwerking van de accu

Als gebruiker bent u wettelijk verplicht om gebruikte batterijen en accu's voor gescheiden afvalverwerking in te leveren.

LET OP

VERWONDINGSGEVAAR DOOR DEFECTE, LEKKENDE ACCU!

De gebruikte accu's bevatten stoffen die in contact met de huid of bij het inademen letsel kunnen veroorzaken. Lekt de accu in het apparaat dan mag u deze uitsluitend met rubberen handschoenen uit het apparaat halen en dient u deze in een gesloten houder voor gescheiden afvalverwerking in te leveren.

- In overeenstemming met Europese richtlijn 2013/56/EU moeten defecte accu's/batterijen voor gescheiden en milieuvriendelijke recycling bij een inzamelpunt worden ingeleverd.

Voor de afvalverwerking bestaan de volgende mogelijkheden:

• inleveren bij de specialist
  – inleveren bij een inzamelingspunt met het GRS-teken
• gebruik van de speciale afvalcontainers van de gemeente

Voor meer informatie over de afvalverwerking kunt u terecht bij uw gemeente of gemeentebestuur.

10.3 Transport van de accu

- Op de meegeleverde Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kun- nen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden. Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden. Ver-

zend accu's alleen, wanneer de behui- zing onbeschadigd is. Plak blootliggen- de contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

10.4 Afvalverwerking van de verpakking

• Het verpakkingsmateriaal is op milieu-vriendelijke wijze en afvalverwerkings-technisch perspectief te scheiden en daarom recyclebaar. Het opnieuw introduceren van de verpakking in de materiaalkringloop spaart grondstoffen en verminder de afvalstroom.
• Laat niet meer gebruikt verpakkingsmateriaal volgens de plaatselijke voorschriften als afval verwerken.

11 Accessoires/vervangingsonderdelen

• 729101.0000 Lithium-Ionen Accu 2,5Ah (BOSCH PBA 18V 2.5Ah)
• 729102.0000 Lithium-Ionen Accu 4,0Ah (BOSCH PBA 18V 4.0Ah)
• 729103.0000 Snellader (BOSCH AL 1830CV)
• 728835.0000 Staaldraad voegenborstel
• 729068.0000 Nylon-Voegenborstel
• 729103.0000 Steen borstel SOFT
• 728834.0000 Steen borstel MEDIUM (speciaal accessoires)
• 729010.0000 Steen borstel PRO (speciaal accessoires)
• 728834.0000 Houten borstel UNIVERSAL (speciaal accessoires)
  Overige accessoires vindt u op www.gloriagarten.de

12 Garantieverlening en garantie

GLORIA biedt u een garantie van 24 maanden onder de garantievoorwaarden (www.gloriagarten.de). Uw wettelijke aanspraak op garantieverlening ten opzichte van uw verkoper wordt hierdoor niet aangetast.

Technische wijzigingen voorbehouden!

INDICE
