BEDIENUNGSANLEITUNG MultiBrush li-ion GLORIA

Geräte für Haus und Garten

1 Allgemeine Informationen zu dieser Betriebsanleitung ....6

1.1 Symbolik auf dem Gerät sowie in der Betriebsanleitung 6
1.2 Warnhinweise....7
1.3 Bestimmungsgemäße Verwendung....8
1.4 Vernünftigerweise vorhersehbare Fehlanwendung....8
1.5 Restgefahren....8
1.6 Haftungsbeschränkung....8
2 Zu Ihrer Sicherheit ....8
2.1 Grundlegende Sicherheitshinweise 8
2.2 Sicherheitshinweise bei dem Umgang mit dem Ladegerät sowie dem Akku . . . 9
2.3 Sicherheitshinweise bei der Bedienung des Gerätes....10
3 Bevor das Gerät benutzt werden kann....12
3.1 Anlieferungszustand 12
3.2 Geräteelemente....12
4 Technische Daten 13
5 Montage....13
6 Vor der ersten Inbetriebnahme....13
6.1 Ladevorgang 14
7 Inbetriebnahme....14
7.1 Betrieb 15
7.2 Benutzerhinweise....18
7.3 Fugenbürste auswechseln....18
8 Außerbetriebnahme & Lagerung 19
8.1 Außerbetriebnahme 19
8.2 Lagerung 19
9 Wartung & Reinigung 19
9.1 Reinigung....20
9.2 Verschleiß der Bürsten....20
10 Entsorgung & Rechtliches....20
10.1 Umweltschutz & Geräteentsorgung 20
10.2 Akkuentsorgung 20
10.3 Akku-Transport....21
10.4 Entsorgung der Verpackung 21
11 Zubehör / Ersatzteile ..... 21
12 Gewährleistung & Garantie 21

1 Allgemeine Informationen zu dieser Betriebssanleitung

Diese Betriebsanleitung ist Bestandteil des GLORIA Gerätes und muss ständig am oder in der Nähe des Gerätes verfügbar sein.

Die Betriebsanleitung vermittelt Ihnen wichtige Hinweise und Informationen, die zur sicheren Benutzung des Gerätes erforderlich sind!

Die Betriebsanleitung muss von jeder Person, die mit der Bedienung / Nutzung / Wartung des Gerätes beauftragt ist, vollständig gelesen werden.

Die Betriebsanleitung aufbewahren und an Nachbesitzer weitergeben!

Alle Warnhinweise dienen stets auch Ihrer persönlichen Sicherheit!

1.1 Symbolik auf dem Gerät sowie in der Betriebsanleitung

Nicht berühren! Verbrennungsgefahr durch heiße Oberflächen!

Vor Regen und Nässe schützen!

Einzugs- gefahr!

Ladegerät nur für den Innenbereich!

Betriebsanleitung lesen!

Schutzbrille tragen! Gehörschutz tragen!

Schutzhandschuhe tragen!

Sicherheitsschuhe tragen!

Nicht untergreifen!

Abstand halten! Gefahr von umher- fliegenden Teilen!

Nicht kippen!

Entsorgung von Elektro- und Elektronik-Altgeräten NICHT über den normalen Hausmüll.

Umweltgerechte Entsorgung!

Recyclebare Verpackungsmaterialien!

Recyclebar / GRS-Rücknahmestation für Batterien

Entsorgungshinweis Akku

• Akku darf nicht über +45 °C erhitzt werden
• Akku vor direkter Sonneneinstrahlung schützen
• Akku vor Feuer schützen
• Akku darf nicht über den normalen Hausmüll entsorgt werden

1.2 Warnhinweise

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine lebensgefährliche Situation. Befolgen Sie zu diesem Warnhinweis die Anweisungen, um Lebensgefahr oder schwerste Verletzungen zu vermeiden.

WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche drohende gefährliche Situation. Befolgen Sie zu diesem Warnhinweis die Anweisungen, um Lebensgefahr oder schwerste Verletzungen zu vermeiden.

VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Befolgen Sie zu diesem Warnhinweis die Anweisungen, um die Gefahr von Verletzungen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden. Befolgen Sie zu diesem Warnhinweis die Anweisungen, um Sachschäden zu vermeiden.

HINWEIS!

Ein Hinweis kennzeichnet zusätzliche Informationen oder Abbildungen, die Ihnen die Bedienung und das Verständnis für das Ladegerät erleichtern sollen.

1.3 Bestimmungsgemäße Verwendung

Dieses GLORIA-Gerät ist für die private Nutzung im Hofaußenbereich sowie auf befestigten Flächen im Hobbygarten geeignet. Die Einhaltung der beigefügten Betriebsanleitung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Gerätes. Die Betriebsanleitung enthält auch die Betriebs-, Wartungs- und Instandhaltungs bedingungen. Das Gerät dient ausschließlich als handgeführtes Reinigungs- und Pflegegerät für Fugen und Flächenreinigung an und zwischen Belägen im Aussenbereich wie z. B. Steinplatten, Fliesen, Pflastersteine, Holzbeläge.

VORSICHT

GEFAHR DURCH NICHT BESTIMMUNGS- GEMÄSSE VERWENDUNG!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung Gefahren ausgehen. Beachten Sie daher nachfolgende Sicherheitshinweise:

■ Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.
- Beachten Sie alle Hinweise und Informationen in der Betriebsanleitung.

1.4 Vernünftigerweise vorhersehbare Fehlanwendung

Das Gerät ist nicht geeignet für die horizontale Benutzung (Hauswände), Überkopfarbeit (Decken), für ungeeignete Boden-oder Fugenmaterialien oder für andere, als die angegebenen Verwendungs bereiche. Das Gerät ist nicht bei nasser Witterung, Regen sowie nicht im/unter Wasser zu verwenden. Eigenmächtige Veränderungen am Gerät oder nicht bestimmungsgemäße Verwendung schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

1.5 Restgefahren

Dieses Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen! Dennoch können bei der Benutzung des Gerätes:

■ Gefahr für Leib und Leben des Bedieners oder anderer Personen entstehen.
- Beeinträchtigungen an dem Gerät entstehen.
■ Beeinträchtigungen an anderen Sachwerten entstehen.

1.6 Haftungsbeschränkung

Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unser Gerät hervorgerufene Schäden einzustehen haben, sofern diese durch Nichtbeachtung der Betriebsanleitung, nicht bestimmungsgemäße Verwendung, unsachgemäße Reparatur verursacht oder bei einem Teileaus-tausch nicht Original-Teile verwendet werden und die Reparatur nicht vom Kundenservice oder dem autorisierten Fachmann durchgeführt worden sind. Dieses gilt auch für Zubehörteile.

2 Zu Ihrer Sicherheit

In diesem Kapitel erhalten Sie wichtige Warn- und Sicherheitshinweise, die Sie beim Umgang und der Nutzung des Gerätes zwingend beachten müssen.

2.1 Grundlegende Sicherheitshinweise

Beachten Sie die nachfolgenden grundlegenden Sicherheitshinweise für einen sicheren Umgang sowie eine sichere Nutzung des Gerätes:

■ Reparaturen an Geräten für Haus und Garten sind nur durch die Servicestellen durchzuführen. Ersatzteile sollten Sie bei Ihrem Fachhändler bestellen. Soweit nicht vorrätig, besorgt er diese schnellstens.
- Dieses Gerät entspricht den anerkannten Regeln der Technik sowie den einschlägigen Sicherheitsbestimmungen!
- Dieses Gerät kann von Kindern ab 16 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beauf-

sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Dieses Gerät darf bei Müdigkeit, Krankheit oder unter Einfluss von Alkohol oder anderen Drogen oder Medikamenten nicht benutzt werden.
• Das Gerät nicht unbeaufsichtigt lassen, solange es in Betrieb ist.

- Gerät vor langer Sonneneinstrahlung und Frost schützen.

- Um Schäden und Gefahren durch nicht ordnungsgemäßen Gebrauch zu ver meiden, müssen Sie die Betriebsanleitung beachten und sorgfältig aufbewahren!

- Tragen Sie während des Reinigens geeignete Arbeitskleidung wie Sicherheitsschuhe, Schutzbrille, lange Hosen und ggf. Handschuhe. Arbeiten Sie nicht barfuß oder in leichten Sandalen.

- Bei Weitergabe des Gerätes an andere Personen ist auch die Betriebsanleitung mit zu übergeben!

■ Verwenden Sie für das Gerät nur die GLORIA Original-Ersatz- und Zubehörteile. Verwenden Sie niemals abgenutzte, veränderte oder defekte Ersatz-/ Zubehörteile!

2.2 Sicherheitshinweise bei dem Umgang mit dem Ladegerät sowie dem Akku

GEFAHR

LEBENSGEFAHR DURCH STROMSCHLAG! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie daher nachfolgende Sicherheitshinweise:

• Die Netzspannung muss mit der Spannungsangabe (V\~) auf dem Typenschild des Ladegerätes übereinstimmen!
• Kompatibel mit BOSCH 18 V Home and Garden Akkus. Mögliche Kapazitäten: 2,5Ah (Bosch PBA 18V 2.5 Ah) / 4,0Ah (Bosch PBA 18V 4.0Ah).

Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionsgefahr.

- Kinder sowie Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen aufweisen, dürfen das Ladegerät sowie den Akku nicht benutzen.

- Bei Beschädigung des Netzkabels des Ladegerätes darf dieses nur durch eine vom Hersteller benannte Reparaturwerkstatt ersetzt werden, um eine Gefährdung zu vermeiden! Bitte wenden Sie sich an den Hersteller oder seinen Kundendienst.

- Das Ladegerät nur an Wechselstrom anschließen.

GEFAHR

VERLETZUNGSGEFAHR DURCH ELEK-TRISCHEN SCHLAG SOWIE BRAND-UND EXPLOSIONSGEFAHR! Damit Sie lebensgefährliche Situationen vermeiden:

• muss vor jeder Benutzung Ladegerät, Ladestecker sowie Netzstecker im ordnungsgemäßen Zustand sein.
  ■ dürfen die Kontakte niemals berührt werden.
• dürfen Sie die Lüftungsschlitze des Ladegerätes nicht abdecken. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren.
• muss das Ladegerät sowie der Akku vor Hitze und Feuchtigkeit geschützt werden.
• darf weder das Ladegerät noch der Akku in Flüssigkeit getaucht werden.
• darf das Gerät nur mit den zugehörigen Li-Ionen Original-Akkus betrieben werden.
• ist das Ladegerät nur zum Laden der Li-Ionen Original-Akkus zu verwenden.
• muss das Ladegerät sowie der Akku im ungeöffneten Zustand bleiben.
• darf das Ladegerät nicht auf einem brennbaren Untergrund betrieben werden.

■ dürfen während des Ladevorgangs keine leicht entflammbaren Stoffe in unmittelbarer Nähe sein.
- muss der Akku vor Hitze, dauerhafter Sonneneinstrahlung und Feuer geschützt werden. Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis max. +45 °C. Legen Sie den Akku nicht auf einen Heizkörper ab.
■ dürfen die Kontakte niemals kurzgeschlossen werden.
- sollte das Gerät über eine Fehlerstromschutzeinrichtung (RCD) mit einem Auslösestrom von nicht mehr als 30 mA betrieben werden. Fragen Sie Ihren Elektroinstallateur!

VORSICHT

VERLETZUNGSGEFAHR! Setzen Sie den Akku nur ein, wenn das Gerät ausgeschaltet ist. Anschluss des Akkus an ein eingeschaltetes Gerät kann zu Unfällen führen.

VORSICHT

VERLETZUNGSGEFAHR DURCH ÄTZENDE FLÜSSIGKEITEN ODER DÄMPFE! Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Es besteht Verletzungsgefahr durch auslaufende Elektrolytlösung bzw. durch ätzende Dämpfe! Bei Haut- bzw. Augenkontakt mit der Akku-Betriebssäure sofort die betroffenen Stellen mit Wasser gut ausspülen und einen Arzt aufsuchen. Sorgen Sie für ausreichend Frischluft und suchen Sie einen Arzt auf, wenn es zu Reizungen der Atemwege, der Haut oder der Augen kommt.

2.3 Sicherheitshinweise bei der Bedienung des Gerätes

ACHTUNG

Durch unsachgemäßen Gebrauch des Gerätes können Sachschäden entstehen. Beachten Sie daher die nachfolgenden Sicherheitshinweise:

• Das Gerät nicht mit nassen Händen benutzen.
• Das Gerät nicht in Wasser tauchen oder mit Wasser abspritzen bzw. reinigen. Das Gerät muss vor übermässiger Nässe geschützt werden.
  ■ Betreiben Sie das Gerät NIEMALS unter 0° C.

ÜBERLASTUNGSSCHUTZ!

- Ihr MultiBrush li-on ist mit einem Überlastungsschutz ausgestattet. Wenn Sie das Gerät übermäßig stark belasten (Anpresskraft auf die Bürste zu groß), schaltet dieses automatisch ab. In diesem Fall lassen Sie den Ein-/Aus Sicherheitstaster (D) los, dies bewirkt eine Rücksetzung des Überlastungsschutzes. Ein erneutes Einschalten mit dem Ein-/Aus Sicherheitstaster (D) ermöglicht Ihnen ein sofortiges Weiterarbeiten mit dem MultiBrush li-on. Reduzieren Sie nun die Anpresskraft auf die Bürste.

TEMPERATURSCHUTZ!

- Ihr MultiBrush li-on ist mit einem Temperaturschutz für den Akku ausgestattet. Wenn das Gerät über einen längeren Zeitraum ständig im oberen Belastungsbereich oder bei hohen Umgebungstemperaturen eingesetzt wird, können die Batteriezellen überhitzen. Oberhalb von 70 °C ist eine Entladung nicht mehr möglich. In diesem Fall schaltet das Gerät automatisch ab (alle 4 Anzeigen blinken, siehe auch Kapitel 7.1.1). Vor dem erneuten Einschalten lassen Sie den Akku (C) abkühlen.

NIEDERSPANNUNGSABSCHALTUNG!

- Ihr MultiBrush li-on ist mit einer Niederspannungsabschaltung für den Akku ausgestattet. Diese Funktion schaltet das Gerät automatisch ab, wenn die Spannung unter einem vorgegebenen Wert abfällt (alle 4 Anzeigen blinken, siehe auch Kapitel 7.1.1). In diesem Fall laden Sie den Akku (C) wieder auf, oder setzen einen aufgeladenen Akku in das Gerät ein.

VORSICHT

VERBRENNUNGSGEFAHR DURCH HEISSE GERÄTETEILE!

Teile des Gerätes können während des Gebrauchs heiß werden und zu möglichen Verbrennungen führen. Beachten Sie daher den nachfolgenden Sicherheitshin weis:

■ Tragen Sie Schutzhandschuhe bei Montage- und Reinigungsarbeiten!

Beachten Sie die nachfolgenden Sicherheitsvorkehrungen, um Verletzungen und Sachschäden durch Missbrauch und unsicheren Umgang mit dem Produkt zu vermeiden. Ein Missbrauch kann VERLETZUNGEN zur Folge haben.

WARNING

VERLETZUNGSGEFAHR BEI DER BEDIE- NUNG!

• Verwenden Sie das Gerät bestimmungsgemäß! Arbeiten Sie nur im angegebenen Leistungsbereich.
• Vor jeder Inbetriebnahme das Gerät auf einwandfreien Zustand kontrollieren, es darf nicht in Betrieb genommen werden, wenn:
• die Sicherheitsvorrichtungen (Einschalttaster, Sicherheitsabdeckungen) und / oder die Bürsten beschädigt oder abgenutzt sind.
• das Gerät sichtbare Schäden aufweist.
• das Gerät einmal heruntergefallen sein sollte.
• wenn sich Fremdkörper um die Antriebswelle gewickel haben.

Setzen Sie niemals Sicherheitsvorrichtungen außer Kraft.

- Gehen Sie die Fläche, die Sie reinigen wollen vorher ab, um Schäden am Gerät oder an Lebewesen/Gegenständen zu vermeiden. Steine, Holzstücke, Drähte oder ähnliches sowie andere Fremdkörper sind zu entfernen. Gegenstände, die das Bürstenwerkzeug erfasst, können unkontrolliert herausgeschleudert werden. Halten Sie Dritte aus dem Gefahrenbereich fern. Um Verletzungen zu vermeiden, achten Sie auf die Sicherheit im Arbeitsbereich.

• Das Gerät niemals an Hauswänden oder ähnlichem benutzen sondern immer nur vertikal arbeiten, so dass die Bürsten auf den Boden zeigen.
  ■ Achten Sie darauf, dass die Lüftungsschlitze frei von Schmutz sind.

VORSICHT

VERLETZUNGSGEFAHR DURCH ROTIERENDES BÜRSTENWERKZEUG!

■ Starten Sie das Gerät niemals im gekippten Zustand!
- Hände und Füße niemals in die Nähe des rotierenden Bürstenwerkzeuges bringen! Achten Sie auf ausreichenden Abstand der Hände und Füße zu dem Bürstenwerkzeug. Bürstenwerkzeuge laufen nach.
■ Heben Sie oder tragen Sie niemals das Gerät mit laufendem Motor! Wenn Sie das Gerät zur Arbeitsfläche hin- und wieder wegtransportieren bzw. das Gerät ankippen müssen, stellen Sie den Motor ab und entnehmen Sie den Akku.

■ Entfernen Sie währen des Betriebs niemals die mitgelieferten Schutzhauben.

VORSICHT

VERLETZUNGSGEFAHR DURCH UMHERFLIEGENDE TEILE!

■ Starten oder betätigen Sie das Gerät nicht, wenn sich Dritte im Gefahrenbereich aufhalten.
- Starten oder betätigen Sie das Gerät wie in der Betriebsanleitung beschrieben.
■ Der Sicherheits-Einschalttaster darf niemals fixiert bzw. kurzgeschlossen werden.
■ Reinigen Sie nur bei Tageslicht oder mit ausreichender künstlicher Beleuchtung.
■ Benutzen Sie das Gerät niemals bei Regen.
■ Reinigen Sie niemals, wenn Personen, besonders Kinder oder Tiere, in der Nähe sind!
■ Achten Sie beim Arbeiten immer auf sicheren und festen Stand.

■ Führen Sie das Gerät nur im Schritttempo.

VORSICHT

VERLETZUNGSGEFAHR DURCH UNBEABSICHTIGTES EINSCHALTEN!

Unbeabsichtigtes Einschalten kann zu Verletzungen führen. Um dies zu vermeiden, entnehmen Sie den Akku, wenn:

• Sie das Gerät unbeaufsichtigt stehen lassen.
• Sie das Gerät warten, prüfen oder reinigen.
• das Gerät Betriebsstörungen aufweist.

3 Bevor das Gerät benutzt werden kann

In diesem Kapitel erhalten Sie Informationen über den Anlieferungszustand.

3.1 Anlieferungszustand

Das Gerät wird standardmäßig wie folgt ausgeliefert:

■ Gerät mit Teleskoprohr fertig montiert
■ 18,0 V Akku (Bosch PBA 18V 4.0 Ah) (NICHT in Artikel 000297.0000 enthalten)
■ Ladegerät (AL 1810 CV) (NICHT in Artikel 000297.0000 enthalten)
■ Zusatzhandgriff für Teleskoprohr
■ Flächenbürste mit Schutzhaube und Führungsrad
■ Fugenbürste mit Schutzhaube
■ 1 x Betriebsanleitung und Produktinformationen

Etwaige Werkzeuge liegen einzeln verpackt bei.

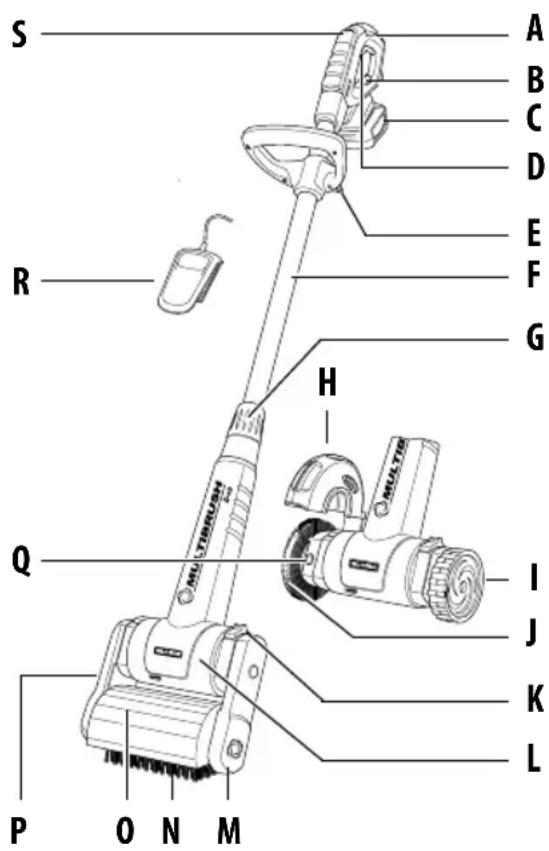

3.2 Geräteelemente

A Ergonomischer Handgriff
B Ladezustandsanzeige
C Akku: 18,0 V / 4,0 Ah (NICHT in Artikel 000297.0000 enthalten)
D Ein-/Aus-Sicherheitstaster
E Zusatzgriff
F Teleskoprohr
G Verschraubung Teleskoprohr
H Schutzhaube Fugenbürste
I Führungsrad
J Fugenbürsteneinheit
K Verriegelung (2 x links/rechts)
L Motor-/Getriebeeinheit
M Führungsarm (abnehmbar)
N Flächenbürste
- Verstellbare Schutzhaube
P Antriebsarm (abnehmbar)
Q Arretiertaster
R Ladegerät (NICHT in Artikel 000297.0000 enthalten)
S Stellrad für die Drehzahlregulierung (Speed control)

(ohne Akku und Ladegerät)

Akku (NICHT in Artikel 000.297.0000 enthalten)

Typ:	Lithium-Ionen (Bosch PBA 18V 4.0 Ah)
Nennspannung:	18,0 V
Nennkapazität:	4,0 Ah

Ladegerät (AL 1810 CV) (NICHT in Artikel 000.297.0000 enthalten)

Eingang: 220-240 V\~ / 50/60 Hz

Ausgang: 14,4-18,0 V / DC / 1,0 A

Ladezeit Akku (100%): 244 Min.

Zul. Ladetemperaturbereich: 0 - +45 °C

Schutzklasse: II

(Diese Angaben beziehen sich auf das Ladegerät AL 1810 CV)

Maße & Drehzahlen

Gerätebreite: Flächenbürste 24,0 cm // Fugenbürste 28 cm

Gerätehöhe (min): Flächenbürste 1,15 m // Fugenbürste 1,04 m

Gerätehöhe (max): Flächenbürste 1,35 m // Fugenbürste 1,24 m

Drehzahl an der Fugenbürste: 630-1260 U/min

Drehzahl an der Flächenbürste: 450-900 U/min

Gerätegewicht mit Fugenbürste: 2,7 kg ohne Akku / 3,4 kg mit Akku

Gerätegewicht mit Flächenbürste: 3,4 kg ohne Akku / 4,1 kg mit Akku

Schutzklasse: II

5 Montage

Abbildungen 1 - 6

HINWEIS!

1 Ihr Gerät wird mit der Flächenbürste fertig montiert angeliefert. Lose beigelegte Teile müssen beim Arbeiten mit der Fugenbürste entsprechend montiert werden.

- Nach der Entnahme aus der Verpackung, Verschraubung (G) lösen 2. Anschließend Handgriff (A) wie in Abbildung 3 um 45° drehen und gemäß den Abbildungen die Länge des Teleskoprohrs (F) entsprechend Ihre Arbeitshöhe einstellen. Es sind 5 arretierbare Stufen möglich.

4 In der gewählten Stufe Handgriff (A) um weitere 45° drehen und Höhe des Teleskoprohr (F) mit der Verschraubung (G) handfest anziehen.

- Da das Gerät immer mit 2 Händen geführt und betrieben werden sollte, montieren Sie den Zusatzgriff (E) gemäß der Abbildung 5 stellen diesen in der Höhe ein und schrauben den Zusatzgriff (E) fest 6

6 Vor der ersten Inbetriebnahme

WARNUNG

BEACHTEN SIE VOR DER INBETRIEBNAHME KAPITEL 2 "ZU IHRER SICHERHEIT".

Beachten Sie daher nachfolgende Sicherheitshinweise:

- Die Netzspannung muss mit der Spannungsangabe (V\~) auf dem Typenschild des Ladegerätes übereinstimmen.

Das Ladegerät darf nur in trockenen Räumen betrieben werden.

HINWEIS!

• Laden Sie den Akku (C) vor dem ersten Gebrauch vollständig auf. Beachten Sie dabei, dass der Ladevorgang bei Zimmertemperatur durchgeführt wird. Nur so wird eine hohe Akku-Lebensdauer erreicht.
• Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur Li-Ionen Original-Akkus, die Sie über den Hersteller Kundenservice beziehen können.
• Ladegerät und Akku können sich beim Laden erwärmen. Dies ist normal und deutet nicht auf einen technischen Defekt hin.
• Der Lithium-Ionen Akku kann zu jedem Zeitpunkt geladen werden, unabhängig vom Ladezustand. Eine vorzeitige Unterbrechung des Ladevorgangs schadet dem Akku nicht. Eine Schutzschaltung im Multibrush-Gerät verhindert, dass der Akku tiefenentladen wird.
• Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.
• Drücken Sie nach dem automatischen Abschalten des Geräts nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden. Beachten Sie die Hinweise zur Entsorgung des Akkus.

6.1 Ladevorgang

Abbildungen 7 a-7b

Diese Abbildungen beziehen sich auf den Akku 18,0 V / 4,0 Ah sowie dem Ladegerät AL 1810 CV.

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku (C) in das Ladegerät (G) eingesetzt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung der optimale Ladestrom gewählt. Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

Anzeigezustände:

Der Ladevorgang wird durch Blin- r Akku-Ladeanzeige signalisiert.

Das Dauerlicht der Akku-Ladean- signalisiert, dass der Akku vollständgeladen ist oder dass die Temperas Akkus außerhalb des zulässigen temperaturbereiches ist und deshalb geladen werden kann. Sobald derige Temperaturbereich erreicht ist, der Akku geladen. Ohne eingesteck- ku signalisiert das Dauerlicht der adeanzeige, dass der Netzstecker Steckdose eingesteckt ist und das erät betriebsbereit ist.

Ziehen Sie nach erfolgtem Ladevorgang zuerst den Akku aus dem Ladegerät. Ziehen Sie anschließend den Stecker dem Ladegerät aus der Steckdose.

7 Inbetriebnahme

ACHTUNG! GERÄTESCHUTZ!

BEACHTEN SIE VOR DER INBETRIEB-NAHME KAPITEL 2 "ZU IHRER SICHER-HEIT".

■ Reinigen Sie die Walzen-/Fugenbürste (N/J) vor jedem Reinigungsvorgang.
■ Die Luftansaugöffnungen an der Motor-/Getriebeeinheit (L) dürfen nicht verstopft oder abgedeckt sein.
- Prüfen Sie an einer kleinen, wenn möglich nicht gut sichtbaren Stelle, ob Ihr zu reinigender Boden durch die Bürstentätigkeit nicht beschädigt wird.
- Das Gerät nicht zu lange an einer Stelle benutzen, immer im Schritttempo führen.

7.1 Betrieb

Abbildungen 8 - 11

8 Schieben Sie den geladenen Akku wie abgebildet in den Akkuadapter bis dieser mit einem "klick" spürbar einrastet.
9 Setzen Sie das Gerät immer parallel auf den zu reinigenden Boden auf. Stellen Sie den für sich angenehmsten aber auch effektivsten Arbeitswinkel fest und stellen Sie danach die in 5 Stufen rastbare Schutzhaube (O) so ein, dass die Gummilippe knapp über dem Boden ist.

■ Vergewissern Sie sich, dass die zu reinigende Fläche frei von Gegenständen wie z. B. Steine, Schrauben etc. ist, die hochgeschleudert werden könnten.

VORSICHT

VERLETZUNGSGEFAHR DURCH ROTIERENDES BÜRSTENWERKZEUG!

• Starten Sie das Gerät niemals im gekippten Zustand!
• Starten oder betätigen Sie das Gerät nicht, wenn sich Dritte im Gefahrenbereich aufhalten.
• Hände und Füße niemals in die Nähe des rotierenden Bürstenwerkzeuges bringen!
  ■ Reinigen Sie niemals, wenn Personen, besonders Kinder, oder Tiere in der Nähe sind!
  ■ Benutzen Sie das Gerät nie bei Regen.

10 Sie können die Drehzahl der Bürste regeln, indem Sie die Drehzahlregulierung am Stellrad (S) betätigen.

Drehzahlempfehlungen für GLORIA Bürsten

Position 1-2 Weiche Bürsten (Holzbürste)

Position 3-4 Härtere Bürsten (Steinbürste)

Position 5-6 Fugenbürste (Metallbürste)

11 Halten Sie das Gerät am Handgriff (A) sowie am Zusatzgriff (E) gut fest und schalten Sie das Gerät ein, indem Sie den Ein-/Aus-Sicherheitstaster (D) im Handgriff (A) betätigen und halten.

■ Bei Arbeitsunterbrechungen oder Gefahr, Ein-/Aus-Sicherheitstaster (D) sofort loslassen.

7.1.1 Ladezustandsanzeige Akku

Das Gerät ist mit einer Ladezustandsanzeige (J) ausgestattet, der den Ladezustand des Akkus anzeigt. Die Anzeigen leuchten nur bei eingeschaltetem Gerät.

Akkuleistung (grüne LED'S):

Reserve

≤ 30%

≤ 60%

100%

Temperaturschutz / Niederspannungsabschaltung:

7.1.2 Akku-Betriebszeit

Die Akku-Betriebszeit ist im wesentlichen abhängig von der Belastung des Gerätes. Reinigungsarbeiten mit hohem Anpressdruck der Bürste auf die zu reinigende Fläche führt zu einer kürzeren Akku-Betriebszeit. Ein weiterer Faktor ist zu häufiges Ein- / bzw. Ausschalten während des Reinigungsvorgangs, dies kann die Akku-Betriebszeit ebenfalls reduzieren. Gehen Sie beim Umgang des Akkus bzw. des Gerätes so um, wie in den Hinweisen beschrieben.

7.1.3 Montage der Bürstenwerkzeuge

Abbildung 12 - 20

VORSICHT

VERBRENNUNGSGEFAHR DURCH HEISSE GERÄTETEILE!

Bei der Montage oder Umbauarbeiten können die Antriebsteile des Gerätes oder Komponenten noch sehr heiß sein und zu möglichen Verbrennungen führen.

Beachten Sie daher den nachfolgenden Sicherheitshinweis:

■ Tragen Sie Schutzhandschuhe bei der Montage!

Demontage der Flächenbürste mit anschließender Montage der Fugenbürste

■ Schalten Sie das Gerät aus und entnehmen Sie den Akku (C).

12 Öffnen Sie die Verriegelung (K) vom Führungsarm (M), wie in der Abbildung gezeigt.
13 Entnehmen Sie bei betätigter Verriegelung (K) den Führungssarm (M) und anschliessend die Flächenbürste (N).
14 Öffnen Sie nun die Verriegelung (K) vom Antriebsarm (P), wie in der Abbildung gezeigt und entnehmen Sie bei betätigter Verriegelung (K) den Antriebsarm (P) mit der Schutzhaube (O).

■ Die Flächenbürste ist nun erfolgreich demontiert.

15 Stecken Sie das Führungsrad (I), wie in der Abbildung gezeigt, auf die Führungsseite der Motor-/Getriebeeinheit (L). Schieben Sie nun die Verriegelung (K) in die geöffnete Stellung ⚡, halten Sie diese und drücken Sie das Führungsrad (I) weiter auf die Aufnahmewelle bis zum Anschlag. Lassen Sie die federunterstützte Verriegelung (K) los. Das Führungsrad (I) ist arretiert wenn die Verriegelung selbstständig in die Ausgangslage zurückkehrt 🔒
16 Stecken Sie die fertig montierte Fugenbürsteneinheit wie in der Abbildung gezeigt auf die Antriebsseite der Motor-/Getriebeeinheit (L). Schieben Sie die Verriegelung (K) in die geöffnete Stellung 🔍 halten Sie diese und drücken Sie die Fugenbürsten-einheit weiter bis zum Anschlag in die Antriebswelle. Lassen Sie die federunterstützte Verriegelung (K) los, die Fugenbürsteneinheit ist arretiert wenn die Verriegelung selbstständig in die Ausgangslage zurückkehrt 🔍

Demontage der Fugenbürste mit anschließender Montage der Flächenbürste

■ Demontieren Sie die Fugenbürste gemäß zuvor beschriebener Handhabung und Funktion.

17 Öffnen Sie die Verriegelung (K) vom Antriebsarm (P) und stecken Sie bei betätigter Verriegelung (K) den Antriebsarm (P) mit der Schutzhaube (O), wie in der Abbildung gezeigt, auf die Antriebsseite der Motor-/Getriebeeinheit (L). Lassen Sie die federunterstützte Verriegelung (K) los, der Antriebsarm ist arretiert wenn die Verriegelung selbstständig in die Ausgangslage zurückkehrt 🔒

i HINWEIS!

17 Sollte sich die Antriebseinheit (P) nicht auf die Antriebswelle schieben lassen, greifen Sie unter die Schutzhaube (O) und drehen Sie den Antriebssechskant, bis sich die Antriebseinheit (P) leicht und ohne Gewalt auf die Antriebswelle schieben lässt.
18 Stecken Sie die Flächenbürste (N) auf den Antriebssechskant und anschließend den Führungssarm (M), wie in der Abbildung gezeigt, auf die Führungsseite der Motor-/Getriebeeinheit (L).
19 Schieben Sie nun die Verriegelung (K) in die geöffnete Stellung halten Sie diese und drücken Sie den Führungssarm (M) weiter auf die Aufnahmewelle bis zum Anschlag. Lassen Sie die federunterstützte Verriegelung (K) los. Der Führungssarm (M) ist arretiert, wenn die Verriegelung selbstständig in die Ausgangslage zurückkehrt

HINWEIS!

20 Achten Sie bei der Montage der Flächenbürste darauf, dass das Seitenteil der Schutzhaube am Führungsarm (M) formschlüssig mit der Schutzhaube verbunden ist und korrekt abdichtet.

7.1.4 Anwendung mit Flächenbürste auf groben Oberflächenstrukturen wie z. B. Fliesen, Gehwegplatten, Waschbeton, Steinzeug etc.

Abbildung 21

21 Setzen Sie das eingeschaltete Gerät parallel auf die zu bearbeitende Fläche auf. Halten Sie das Gerät im Arbeitswinkel und achten Sie darauf das die Gummilippe an der Schutzhaube knapp über dem Boden ist. Gehen Sie im gleichmäßigen Schritttempo und schieben Sie das Gerät vor sich her.

Üben Sie je nach Grad der Verschmutzung leichten bis mittleren Druck auf die Flächenbürste aus, passen Sie Ihr Arbeitstempo dem Verschmutzungsgrad an.

HINWEIS!

■ Arbeiten Sie immer parallel und halten Sie das Gerät vom Körper fern.
■ Bei randnahem Arbeiten sollte die schmalere Seite des Gerätes zur Wand zeigen.
■ Bei hartnäckiger Verschmutzung können Sie das Gerät an dieser Stelle vorwärts- und rückwärts bewegen (wie ein Schrubber), bis das gewünschte Ergebnis erzielt ist.
- Bei einem hohen Verschmutzungsgrad ist eine Feuchtreinigung ebenso möglich. Benetzen Sie mit einem Sprühgerät die zu reinigende Fläche mit Wasser oder einem Reinigungsmittel, hierzu eignet sie sehr gut ein GLORIA Sprühgerät. Spülen Sie nach der Feuchtreinigung die Oberfläche mit Wasser ab.

VORSICHT

VERLETZUNGSGEFAHR DURCH NACH- LAUFENDES BÜRSTENWERKZEUG!

■ Heben Sie das Gerät beim Arbeiten im eingeschalteten Zustand nicht vom Boden ab, da dadurch Einzugsgefahr besteht!

7.1.5 Anwendung mit Flächenbürste auf Holzbelägen (Optional als Zubehör erhältlich)

ACHTUNG

Durch unsachgemäßen Gebrauch des Gerätes können Sachschäden entstehen. Beachten Sie daher den nachfolgenden Sicherheitshinweis:

- Verwenden Sie niemals die harte Flächenbürste mit den schwarzen Borsten für das Reinigen von Holzbelägen, da die harten Borsten die Oberfläche des Holzes angreifen und dadurch das Holz schädigen können.

HINWEIS!

• Für das Reinigen von Holzbelägen verwenden Sie die weiche Flächenbürste mit den gelb/schwarzen Borsten. Diese ist im GLORIA Zubehör erhältlich und nicht im Lieferumfang enthalten.
  ■ Montage- und Anwendungshinweise finden Sie in den Produktinformationen der "Flächenbürste für Holzbeläge".

7.1.6 Anwendung und Auswechslung der Fugenbürste

Abbildungen 22 - 24

22 Montieren Sie die Fugenbürste wie in Kapitel 7.1.3 beschrieben. Setzen Sie das Gerät parallel mit Führungsrad und Fugenbürste auf die zu bearbeitende Fuge auf. Halten Sie das Gerät im Arbeitswinkel und achten Sie darauf das die Gummilippe an der Schutzhau-be (H) knapp über dem Boden ist.

HINWEIS!

23 Zum Einstellen der Schutzhaube (H) drehen Sie die in 7 Stufen rastbare Schutzhaube in die Position wie im oberen Punkt "21" beschrieben.
24 Richten Sie die Fugenbürste mittig zur Fuge aus, gehen Sie im gleichmäßigen Schritttempo und schieben Sie das Gerät vor sich her. Passen Sie Ihr Arbeitstempo dem Verschmutzungsgrad an.

HINWEIS!

■ Arbeiten Sie immer entlang der Fuge und halten Sie das Gerät vom Körper fern.
- Bei hartnäckiger Verschmutzung können Sie das Gerät an dieser Stelle vorwärts- und rückwärts bewegen (wie ein Schrubber), bis das gewünschte Ergebnis erzielt ist.

VORSICHT

VERLETZUNGSGEFAHR DURCH NACHLAUFENDES BÜRSTENWERKZEUG!

■ Heben Sie das Gerät beim Arbeiten im eingeschalteten Zustand nicht vom Boden ab, da dadurch Einzugsgefahr besteht!

7.2 Benutzerhinweise

■ Entfernen Sie mit dem Gerät kein nasses Unkraut.
■ Reinigen Sie niemals Holzdecks oder Holzterrassen mit der Fugenbürste.
■ Reinigen Sie nur Fugen die intakt sind. Beschädigte Fugen bzw. Fugen die Risse aufweisen oder ausgebrökelt sind sollten nicht mit dem Gerät gereinigt werden.
■ Spülen Sie nach der Reinigung die gereinigten Flächen gründlich ab.
- Abgenutzte Bürsten bzw. ausgefranste Drahtborsten sollten frühzeitig ersetzt werden. Um Beschädigungen am Gerät zu vermeiden ist es zwingend erforderlich die Fugenbürste zu tauschen wenn der Durchmesser < 90mm ist.

7.3 Fugenbürste auswechseln

Abbildungen 25 - 29

■ Schalten Sie das Gerät aus und entnehmen Sie den Akku (C).

25 Öffnen Sie die Verriegelung (K) von der Fugenbürsteneinheit (J), wie in der Abbildung gezeigt, und entnehmen Sie die Fugenbürsteneinheit.
26 Schrauben Sie die Innensechskantschraube 3-4 Umdrehungen soweit aus dem Fugenbürstengehäuse, bis sich die Schutzhaube (H) problemlos verdrehen und abziehen lässt.
27 Drücken Sie nun den Arretiertaster (Q) der die Antriebswelle blockiert und schrauben Sie die Innensechskantschraube, die die Fugenbürste (J) fixiert, aus der Antriebswelle (1). Nehmen Sie die Scheibe von der Fugenbürste.

ACHTUNG

Durch unsachgemäßen Gebrauch des Gerätes können Sachschäden entstehen! Beachten Sie daher den nachfolgenden Sicherheitshinweis:

- Arretiertaster (Q) niemals bei laufender Fugenbürste betätigen.

28 Ziehen Sie die Fugenbürste (J) von dem Flansch auf der Welle und tauschen Sie diese gegen eine Neue.
29 Die Montage erfolgt in umgekehrter Reihenfolge ( ).
- Achten Sie nach der Wartung oder Reinigung darauf, dass alle Schrauben, Bolzen, Muttern und Sicherheitseinrichtungen festsitzen bzw. montiert sind.

8 Außerbetriebnahme & Lagerung

8.1 Außerbetriebnahme

Abbildung 30

- Gerät außer Betrieb nehmen, indem Sie den Ein-/Aus-Sicherheitstaster (D) im Handgriff loslassen.

ACHTUNG

Durch unsachgemäßen Gebrauch des Gerätes können Sachschäden entstehen. Beachten Sie daher den nachfolgenden Sicherheitshinweis:

- Um eine Entladung des Akkus zu vermeiden, trennen Sie bei längerem Nichtgebrauch den Akku vom Gerät. Hierzu Akku aus dem Adapter ziehen.

VORSICHT

VERLETZUNGSGEFAHR DURCH NACH- LAUFENDES BÜRSTENWERKZEUG!

■ Heben Sie das Gerät beim Ausschalten nicht vom Boden ab, da dadurch Einzugsgefahr besteht!

30 Stellen Sie das Gerät in Arbeitspausen oder nach dem Gebrauch nicht auf die Bürste ab, da dadurch die Borsten Schaden nehmen. Gerät immer hängend oder liegend, wie in der Abbildung gezeigt, abstellen.

8.2 Lagerung

VORSICHT

Beim Umgang mit dem Gerät können Gefahren auftreten die Sie möglicherweise verletzten. Bewahren Sie daher das Gerät unzugänglich von Kindern auf.

• Gerät von Verschmutzung und Fremdkörpern befreien.
• Gerät hängend, trocken und frost-sicher lagern.

8.2.1 Akku und Ladegerät richtig lagern

Beachten Sie unbedingt auch die "Sicherheitshinweise bei dem Umgang mit dem Ladegerät sowie dem Akku" im Kapitel "Wichtige Sicherheitshinweise".

ACHTUNG

Durch unsachgemäßen Gebrauch des Gerätes können Sachschäden entstehen. Ein leerer Akku sollte nicht ungeladen gelagert werden. Die Selbstentladung ist zwar gering, jedoch kann bei längerer Lagerung ein leerer Akku zerstört werden. Beachten Sie daher folgende Hinweise bei längerem Nichtgebrauch (z. B. in den Wintermonaten):

■ lagern Sie den Akku bei einem Ladezustand von ca. 40 - 60 %.
- lagern Sie den Akku an einem trockenen, hochgelegenen, verschlossenen, frostfreien Ort bei einer Temperatur zwischen 0 °C und +45 °C. Bei einer Lagertemperatur von +15 °C ist die Selbstentladung und die chemische Alterung am geringsten. Vermeiden Sie direkte Sonneneinstrahlung.
- wird der Akku länger als 6 Monate nicht benutzt, überprüfen Sie den Ladezustand im Ladegerät mit Hilfe der Statusanzeige. Ggf. laden Sie den Akku auf ca. 40 - 60 % Kapazität nach.

9 Wartung & Reinigung

VORSICHT

VERBRENNUNGSGEFAHR DURCH HEISSE GERÄTETEILE!

Bei der Montage oder Umbauarbeiten können die Antriebsteile des Gerätes oder Komponenten noch sehr heiß sein und zu möglichen Verbrennungen führen. Beachten Sie daher den nachfolgenden Sicherheitshinweis:

- Tragen Sie Schutzhandschuhe bei der Wartung & Reinigung!

9.1 Reinigung

ACHTUNG

Durch unsachgemäßen Gebrauch des Gerätes können Sachschäden entstehen. Beachten Sie daher die nachfolgenden Sicherheitshinweise:

■ Entnehmen Sie vor jeder Reinigung den Akku.
- Das Gerät nicht in Wasser tauchen oder mit Wasser abspritzen bzw. reinigen. Das Gerät muss vor Nässe geschützt werden.
■ Reinigen Sie das Gerät von aussen mit einem feuchten Tuch oder einer weichen Bürste. Verwenden Sie keine scharfen oder scheuernden Putzmittel.
■ Achten Sie darauf, dass die Lüftungsschlitze frei von Schmutz sind.
- Bei stärkerer Verschmutzung der Walzen- und /oder der Fugenbürsteneinheit demontieren Sie diese zur gründlichen Reinigung (siehe Montage / Demontage wie in Kapitel 7.1.3 beschrieben). Reinigen Sie die Bürsten in Wasser oder mit einem harten Wasserstrahl sowie einer harten Bürste.
■ Nur Original GLORIA Ersatzteile verwenden.
■ Reparaturen nur durch GLORIA Servicestationen durchführen lassen.

9.2 Verschleiß der Bürsten

i HINWEIS!

■ Wenn die Flächenbürste durch Verschleiß einen Durchmesser von ø ca. 90 mm erreicht hat, müssen Sie diese austauschen.
■ Wenn die Fugenbürste durch Verschleiß einen Durchmesser von ø ca. 90 mm erreicht hat, müssen Sie diese austauschen.

10 Entsorgung & Rechtliches

10.1 Umweltschutz & Geräteentsorgung

• Dieses Symbol auf dem Produkt, der Betriebsanleitung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf.
• Entsorgen Sie Elektrogeräte nicht über den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne des nationalen Kreislaufwirtschafts- und Abfallgesetzes durchführt.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

■ Der Lithium-Ionen-Akku muss gesondert vom Rest des Gerätes entsorgt werden.

i HINWEIS!

- Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

10.2 Akkuentsorgung

Als Verbraucher sind Sie gesetzlich dazu verpflichtet, gebrauchte Batterien und Akkus als Sondermüll zu entsorgen.

VORSICHT

VERLETZUNGSGEFAHR DURCH DEFEK- TEN, AUSGELAUFENEN AKKU!

Der verwendete Akku enthält Substanzen, die durch Hautkontakt oder Einatmen Verletzungen verursachen können. Sollte sich ein ausgelaufener Akku in Ihrem Gerät befinden, dürfen Sie diesen nur mit Gummihandschuhen aus dem Gerät nehmen und in einem geschlossenen Behälter der ordnungsgemäßen Entsorgung zuführen.

- Gemäß der europäischen Richtlinie 2013/56/EU müssen defekte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Für die Entsorgung bestehen folgende Möglichkeiten:

– durch den Fachhandel
– eine durch das GRS-Zeichen gekenn-zeichnete Rücknahmestation
– durch die von den Gemeinden dafür vorgesehenen Sondermüll-Container

Weitere Entsorgungshinweise erhalten Sie von Ihrer Gemeinde oder Stadtverwaltung.

10.3 Akku-Transport

■ Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

10.4 Entsorgung der Verpackung

■ Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.
■ Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

11 Zubehör / Ersatzteile

• 729101.0000 Lithium-Ionen Akku 2,5Ah (BOSCH PBA 18V 2.5Ah)
• 729102.0000 Lithium-Ionen Akku 4,0Ah (BOSCH PBA 18V 4.0Ah)
• 729103.0000 Schnellladegerät (BOSCH AL 1830CV)
• 728835.0000 Stahldraht-Fugenbürste
• 729068.0000 Nylon-Fugenbürste
• 729103.0000 Steinbürste SOFT
• 728834.0000 Steinbürste MEDIUM (Sonderzubehör)
• 729010.0000 Steinbürste PRO (Sonderzubehör)
• 728834.0000 Holzbürste UNIVERSAL (Sonderzubehör)

Weiteres Zubehör finden Sie unter www.gloriagarten.de

12 Gewährleistung & Garantie

GLORIA gewährt in Ihnen 24 Monate Garantie im Rahmen der Garantiebedingungen (www.gloriagarten.de).

Ihre gesetzlichen Gewährleistungsansprüche gegenüber Ihrem Verkäufer werden dadurch nicht berührt.

Technische Änderungen vorbehalten!

TABLE OF CONTENTS

4 Technische gegevens....60

5 Montage 60

TEMPERATUURBEVEILIGING

4 Technische gegevens

MultiBrush li-on

Set - Artikelnummer(s): 000297.0000

Beschermingsklasse: II

Beschermingsklasse: II

5 Montage

Afbeeldingen 1 - 6

AANWIJZING!

Geräte für Haus und Garten

GLORIA Haus- und Gartengeräte GmbH

Därmannsbusch 7

58456 Witten • GERMANY

Tel.: ++49 (0) 2302-700 0

Fax: ++49 (0) 2302-700 46

SERVICE-HOTLINE

(* 14 Cent/min. für Anrufe aus dem deutschen Festnetz)

e-mail: [e-mail]

Internet: www.gloriagarten.de
