BRUGSANVISNING MultiBrush li-ion GLORIA

1 Generelle informationer til denne betjeningsvejledning .....85
1.1 Symboler på maskinen og i vejledningen 85
1.2 Advarselsinformationer 86
1.3 Anvendelse efter bestemmelserne....87
1.4 Mulig og forudsigelig fejlanvendelse 87
1.5 Restfarer....87
1.6 Begrænset ansvar....87
2 For din sikkerhed....87
2.1 Grundlæggende sikkerhedsanvisninger 87
2.2 Sikkerhedsanvisninger til brug af ladestationen samt batteriet 88
2.3 Sikkerhedsanvisninger for betjening af apparatet 89
3 Før apparatet kan bruges....90
3.1 Tilstand ved levering....90
3.2 Apparatets dele....91
4 Tekniske data....91
5 Montering 92
6 Første brug 92
6.1 Opladning....92
7 Idriftsættelse....93
7.1 Drift 93
7.2 Brugeranvisninger 96
7.3 Udskiftning af fugebørste 96
8 Afbrydelse & opbevaring 96
8.1 Afbrydelse 96
8.2 Opbevaring....97
9 Vedligeholdelse & rengøring....97
9.1 Rengøring....97
9.2 Slid på børsterne 98
10 Bortskaffelse & juridiske forhold 98
10.1 Miljøbeskyttelse & bortskaffelse....98
10.2 Bortskaffelse af batteri....98
10.3 Transport af batterier....98
10.4 Bortskaffelse af emballagen....99
11 Tilbehør/reservedele....99
12 Garanti 99

1 Generelle informationer til denne betjeningsvejledning

Denne betjeningsvejledning er del af GLORIA-apparatet og skal altid være til rådighed i nærheden af dette.

Betjeningsvejledningen giver vigtige anvisninger og informationer, som er nødven-dige for sikker brug af apparatet!

Betjeningsvejledningen skal læses fuldstændigt af alle personer, som har til opgave at betjene / anvende og vedligeholde apparatet.

Opbevar betjeningsvejledningen, og lad den følge med apparatet, hvis det gives videre til andre! Alle advarsler har betydning for din personlige sikkerhed

1.1 Symboler på maskinen og i vejledningen

Må ikke berøres! Fare for forbrænding på grund af varme overflader!

Skal beskyttes mod regn og fugt!

Indtræksfare!

Ladestation kun til indendørs brug!

Læs driftsvejledningen!

Brug beskyttelsesbriller! Bær høreværn!

Brug beskyttelseshandsker!

Brug sikkerhedssko!

Forbudt at række ind under!

Hold afstand! Fare for flyvende dele!

Må ikke vippes!

Udtjente elapparater og elektroniske apparater må ikke bortskaffes via det normale husholdningsaffald.

Miljøkorrekt bortskaffelse!

Genbrugs- emballeringsmaterialer!

Kan genbruges / GRS-returneringsstation til batterier.

Informationer om bortskaffelse af batterier.

• Batteriet må ikke varmes op over +45 °C.
• Beskyt batteriet mod direkte solpåvirkning.
• Beskyt batteriet mod ild.
  – Batteriet må ikke smides ud sammen med det almindelige husholdningsaffald.

1.2 Advarselsinformationer

FARE

En advarselsinfo på dette faretrin angiver en livsfarlig situation. Overhold anvisningerne i denne advarselsinfo, så faren for alvorlige kvæstelser og livsfare undgås.

ADVARSEL

En advarselsinfo på dette faretrin angiver en mulig truende farlig situation. Overhold anvisningerne i denne advarselsinfo, så faren for alvorlige kvæstelser og livsfare undgås.

FORSIKTIG

En advarselsinformation på dette fare-trin markerer en mulig farlig situa-tion, som kan føre til mulige kvæstelser, hvis situationen ikke undgås. Overhold anvisningerne i denne advarselsinfo, så faren for kvæstelser undgås.

OBS

En advarselsinformation på dette fare-trin markerer en mulig fare, som kan føre til materielle skader, hvis situationen ikke undgås. Overhold anvisningerne i denne advarselsinformation for at undgå materielle skader.

i BEMAERK!

En bemærk-info markerer ekstra informationer eller billeder, som gør det lettere at betjene og forstå apparat.

1.3 Anvendelse efter bestemmelserne

Denne GLORIA-maskine er beregnet til privat brug i huset, i gården samt til faste arealer i hobbyhaven.

Det er en forudsætning for korrekt brug af apparatet, at den vedlagte driftsvejledning overholdes. Betjeningsvejledningen indeholder også drifts-, vedligeholdelsesog service betingelser.

Maskinen må udelukkende bruges som håndstyret rengørings- og vedligeholdelsesmaskine til fuger og rengøring af arealer samt mellem belægninger i udendørs zoner som f.eks. stenplader, fliser, brosten, træbelægninger.

FORSIKTIG

FARE VED ANVENDELSE UDEN FOR ANVENDELSESOMRÅDET!

Hvis apparatet anvendes uden for anvendelsesområdet, kan det være forbundet med farer. Overhold derfor de efterfølgende sikkerhedsanvisninger:

• Brug udelukkende apparatet til anvendelsesområdet.
• Overhold alle anvisninger og informationer i betjeningsvejledningen.

1.4 Mulig og forudsigelig fejlanvendelse

Maskinen er ikke egnet til vandret brug (husvægge), arbejde over hovedet (lofter), til uegnede fugematerialer eller andre anvendelses områder end dem, som er nævnt. Maskinen må ikke anvendes i fugtigt vejr, regn eller i/under vand. Egenhændige ændringer af apparatet eller anvendelse uden for anvendelsesområdet udelukker garanti fra producenten for skader, som opstår som følge heraf.

1.5 Restfarer

Dette apparat er i overensstemmelse med de anerkendte tekniske regler og gældende sikkerheds bestem melser! Alligevel kan følgende forekomme ved brug af apparatet:

■ Forringet funktion for apparatet.
■ Forringelser for andre materielle værdier.

1.6 Begrænset ansvar

Vi gør udtrykkeligt opmærksom på, at vi i henhold til loven om produktansvar ikke hæfter for skader fremkaldt af vores apparater, såfremt skaderne skyldes usagkyndig reparation, eller hvis der ved udskiftning af dele ikke er anvendt producentens originale dele, eller reparationen ikke er blevet udført af kundeservice eller af en autoriseret fagmand.

2 For din sikkerhed

I dette kapitel får du vigtige advarsels- og sikkerhedsanvisninger, som altid skal overholdes ved omgang med og brug af apparatet.

2.1 Grundlæggende sikkerhedsanvisninger

Overhold de efterfølgende grundlæggende sikkerhedsanvisninger for sikker omgang med og sikker brug af apparatet:

• Reparationer på apparater til hus og have må kun udføres af serviceafdelingerne. Reservedelene skal bestilles hos forhandleren. Hvis de ikke er på lager, bestiller han dem hurtigt hjem.
• Dette apparat er i overensstemmelse med de anerkendte tekniske regler og gældende sikkerhedsbestemmelser!

• Dette apparat kan bruges af børn fra 16 år og derover samt af personer med reducerede fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller er blevet undervist i sikker brug af apparatet og de farer, der kan være forbundet med det. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

• Dette apparat må ikke benyttes, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin.

• Apparatet må ikke være uden opsyn, så længe det er i drift.
• Beskyt maskinen mod længere tids påvirkning fra sol og frost.
• For at undgå skader på grund af anvendelse uden for anvendelses - området skal betjenings vejledningen overholdes og opbevares omhyggeligt!
• Bær arbejdsdragt som faste sko, beskyttelsesbrille, lange bukser og evt. handsker under rengøringen. Arbejd ikke med bare fødder eller i lette sandaler.
• Hvis apparatet gives videre til andre personer, skal betjenings vejledningen følge med!
• Brug kun originale GLORIA-reserve- og tilbehørsdele til apparatet. Brug aldrig slidte, ændrede eller defekte reserve-/ tilbehørsdele!

2.2 Sikkerhedsanvisninger til brug af ladestationen samt batteriet

Livsfare på grund af strømstød!

Det er livsfarligt at røre ved ledninger eller komponenter, der er spændingsførende! Overhold derfor de efterfølgende sikkerhedsanvisninger:

• Netspændingen skal være i overensstemmelse med spændingen (V\~) på -apparatet!
• Kompatibel med alle BOSCH 18 V Home and Garden batterier. Mulige kapaciteter: 2,5 Ah (Bosch PBA 18V 2.5Ah)/4,0Ah (Bosch PBA 18V 4.0Ah). Batterispændingen skal passe til ladestationens batteriladespænding. Oplad ikke batterier, der ikke kan genoplades. Ellers er der fare for brand og eksplosion.
• Børn samt personer med nedsatte fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden må ikke bruge ladestation og batteri.
  ■ Hvis ladestationens strømkabel beskadiges, må det kun udskiftes af

et reparationsværksted, som er angivet af producenten, så farlige situationer undgås! Henvend dig til producenten eller dennes kundeservice.

- Tilslut kun ladestationen til vekselstrøm.

FARE

FARE FOR KVÆSTELSER PÅ GRUND AF ELEKTRISK ST∅D SAMT BRAND- OG EKSPLOSIONSFARE! For at undgå livs-farlige situationer:

■ skal ladestationen, ladestikket samt strømstikket altid være i korrekt stand før brug
■ må kontakterne aldrig berøres.
- må ladestationens lufthuller ikke dækkes til. Ellers kan ladestationen blive overophedet og fungerer ikke korrekt længere.
- skal ladestationen og batteriet beskyttes mod varme og fugt.
- må ladestationen eller batteriet ikke lægges ned i væske.
- må maskinen kun anvendes med de tilhørende originale li-ion-batterier.
- må ladestationen kun anvendes til opladning af originale li-ion-batterier.
■ skal ladestationen og batteriet altid være lukkede.
- må ladestationen ikke anvendes på et brændbart underlag.
- må der ikke være let antændelige stoffer i umiddelbar nærhed under opladningen.
■ skal batteriet beskyttes mod varme, vedvarende solpåvirkning og ild. Opbevar kun batteriet i temperaturområdet fra 0 °C til maks. +45 °C. Læg ikke batteriet på et varmeapparat.
■ må kontakterne aldrig kortsluttes.
- skal apparatet betjenes via en fejlstrømsafbryder (RCD) med en udløsningsstrøm på maks. 30 mA. Spørg din elinstallatør!

FORSIKTIG

FARE FOR KVÆSTELSER! Sæt kun batteriet ind, när maskinen er slukket. Tilslutning af batteriet til en tændt maskine kan före til ulykker.

FORSIKTIG

FARE FOR KVÆSTELSER PÅ GRUND AF ÆTSENDE VÆSKER ELLER DAMPE! Udsæt ikke batteriet for ekstreme betingelser som varme og stød. Der er fare for kvæstelser på grund af udløbende elektrolytopløsninger eller ætsende dampe! Ved hud- eller øjen- kontakt med batterisyre skal de pågældende steder straks skylles med vand, og der skal søges læge.

2.3 Sikkerhedsanvisninger for betjening af apparatet

OBS

På grund af forkert brug af maskinen kan der opstå materielle skader! Overhold derfor de efterfølgende sikkerhedsanvisninger:

• Brug ikke apparatet med våde hænder.
• Apparatet må ikke lægges ned i vand eller sprøjtes til eller rengøres med vand. Apparatet skal beskyttes mod vand og fugt.
  ■ Betjen ALDRIG apparatet under 0°C.

OVERBELASTNINGSBESKYTTELSE!

- Din MultiBrush li-on er forsynet med en overbelastningsbeskyttelse. Hvis maskinen belastes for meget (der presses for meget på børsten), slukkes den automatisk. I dette tilfælde skal du slippe tænd-/sluk-sikkerhedsknappen (D), hvilket nulstiller overbelastningsbeskyttelsen. Når du tænder igen med tænd-/sluk-sikkerhedsknappen (D), kan du arbejde videre med MultiBrush li-on med det samme. Undgå at trykke så hårdt på TEMPERATURBESKYTTELSE!børsten.

TEMPERATURBESKYTTELSE!

- Din MultiBrush li-on er forsynet med en temperaturbeskyttelse til batteriet. Hvis maskinen anvendes i det øverste belastningsområde i længere tid eller anvendes ved høje omgivende temperaturer,

kan battericellerne overophedes. I dette tilfælde slukkes maskinen automatisk. Over 70 °C er afladning ikke mulig. I så fald frakobles apparatet automatisk (alle 4 visninger blinker, se også kapitel 7.1.1). Før du tænder igen, skal batteriet (C) afkøles.

LAVSPÆNDINGSFRAKOBLING!

- Din MultiBrush li-on er forsynet med en lavspændingsfrakobling til batteriet. Denne funktion slukker automatisk maskinen, hvis spændingen falder under en forindstillet værdi (alle 4 visninger blinker, se også kapitel 7.1.1). I dette tilfælde skal batteriet (C) lades op igen, eller et nyt opladet batteri skal sættes ind i maskinen igen.

FORSIKTIG

FARE FOR FORBRÆNDING PÅ MASKINENS VARME DELE!

Maskinens dele kan blive meget varme under brug og føre til mulige forbrændinger. Overhold derfor de efterfølgende sikkerheds anvisninger:

- Bær beskyttelseshandsker ved monterings- og rengøringsarbejde!

Overhold de følgende sikkerhedsforanstaltninger, så personskader og materielle skader på grund af misbrug og usikker håndtering af produktet undgås. Misbrug kan medføre PERSONSKADER.

ADVARSEL

FARE FOR PERSONSKADER VED BETJE- NINGEN!

• Brug kun maskinen til anvendelse-sområdet! Arbejd kun inden for det angivne driftsområde.
• Før maskinen startes, skal den altid kontrolleres for perfekt tilstand, og den må ikke startes, hvis:

- Sikkerhedsinstallationerne (tilkoblingshåndtag, sikkerhedsaf-dækninger) og / eller børsterne er beskadigede eller slidte

• Maskinen udviser synlige tegn på skader
• Maskinen har været faldet ned.

- Hvis der har viklet sig fremmedlegemer omkring drivakslen.

Sæt aldrig sikkerhedsinstallationerne ud af drift.

• Gennemgå først arealet, du vil rengøre, så skader på maskinen eller levende væsener/genstande undgås. Sten, træstykker, ståltråd og lignende samt andre fremmedlegemer skal fjernes. Genstande, som kan komme ind i børsteværktøjet, kan slynges ukontrolleret ud igen. Hold andre personer/dyr på afstand af det farlige område. For at undgå personskader er det vigtigt at sørge for sikkerhed på arbejdspladsen.
• Brug aldrig maskinen på husvægge eller lignende, men arbejd altid lodret, så børsterne peger mod gulvet.
• Sørg for, at ventilationsåbningen er fri for snavs.

FORSIKTIG

FARE FOR PERSONSKADER PÅ GRUND AF ROTERENDE B∅STEVÆRKT∅J!

- Start aldrig maskinen, hvis den er i vippet stilling!

- Hænder og fødder må aldrig komme i nærheden af det roterende børsteværktøj! Sørg for, at hænder og fødder har tilstrækkelig afstand til børsteværktøjet. Børsteværktøjerne har efterløb.

- Løft eller bær aldrig maskinen, mens motoren kører! Hvis maskinen af og til skal transporteres frem og tilbage på arbejdspladsen, eller hvis du er nødt til at vippe den, skal du slukke for motoren

■ Fjern aldrig de medfølgende beskyttelsesafdækninger.

FORSIKTIG

FARE FOR PERSONSKADER PÅ GRUND AF OMKRINGFLYVENDE DELE!

• Start eller aktiver ikke maskinen, hvis der opholder sig andre personer / dyr i risikoområdet.

• Start eller aktivér maskinen som beskrevet i driftsvejledningen.

• Sikkerheds-tilkoblingsknappen må aldrig fastgøres eller kortsluttes.

• Rengør kun i dagslys eller med tilstrækkelig kunstig belysning.
• Brug aldrig maskinen i regn eller i fugtige, våde omgivelser.
  ■ Rengør aldrig, hvis der er personer, især børn, eller dyr i nærheden!
• Sørg altid for at stå stabilt og sikkert under arbejdet.
• Gå kun frem i skridttempo med maskinen.

FORSIKTIG

FARE FOR PERSONSKADER PÅ GRUND AF UTILSIGTET TILKOBLING!

Tag batteriet ud for at undgå dette, hvis:

• du lader maskinen stå uden opsyn.
• du vedligeholder, efterser eller ren-gør maskinen.
• maskinen viser tegn på driftsfejl.

3 Før apparatet kan bruges

I dette kapitel får du informationer om tilstanden ved levering.

3.1 Tilstand ved levering

Apparatet leveres standardmæssigt på følgende måde:

■ Maskinen er færdigmonteret med teleskoprør
■ 18,0 V batteri (Bosch PBA 18V 4.0 Ah) (IKKE inkluderet i artikel 000297.0000)
■ Ladestation (AL 1810 CV) (IKKE inkluderet i artikel 000297.0000)
■ Ekstra-håndtag til teleskoprør
■ Fladebørste med beskyttelsesafdækning og styrehjul
■ Fugebørste med beskyttelsesafdækning

1 x betjeningsvejledning og produktinformationer

Eventuelle værktøjer ligger separat emballeret.

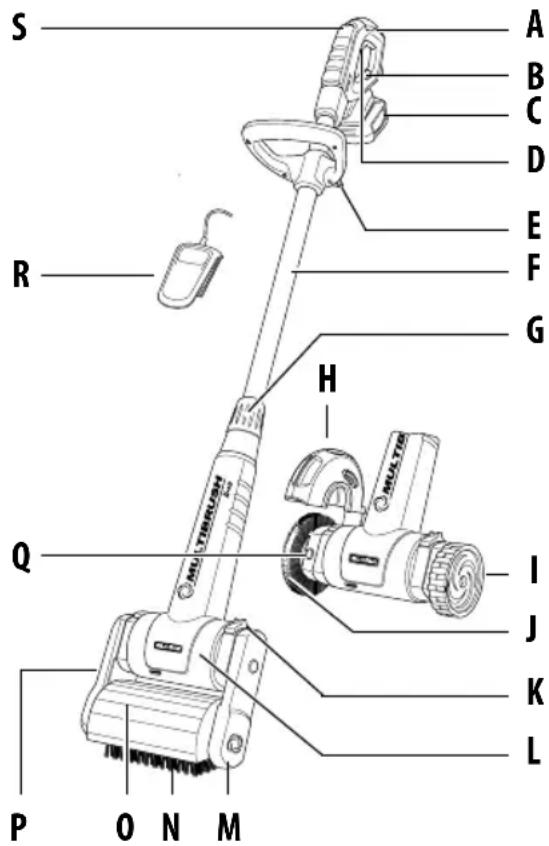

3.2 Apparatets dele

A Ergonomisk håndtag
B Ladeindikator
C 18,0 V / 4,0 Ah Batteri (IKKE inkluderet i artikel 000297.0000)
D Tænd-/Sluk-sikkerhedsknap
E Ekstra håndtag
F Teleskoprør
G Forskruning teleskoprør
H Beskyttelsesafdækning fugebørste
I Styringsgrad
J Fugebørsteenhed
K Lukning (2 x venstre/højre)
L Motor-/gearenhed
M Styringsarm (kan tages af)
N Topbørste
- Indstillelig beskyttelsesafdækning
P Drivarm (aftagelig)
Q Låsetaste
R Ladestation (IKKE inkluderet i artikel 000297.0000)
S Indstillingshjul til regulering af omdrejningstal (Speed control)

Sæt – Artikelnummer(-numre):	0000297.0000
(uden batteri og ladestation)
Batteri (IKKE inkluderet i artikel 000297.0000)
Type:	Lithium-lonen (Bosch PBA 18V 4.0 Ah)
Mærkespænding:	18,0 V
Nominel kapacitet:	4,0 Ah
Ladestation (AL 1810 CV) (IKKE inkluderet i artikel 000297.0000)
Indgang:	220-240 V~ / 50/60 Hz
Udgang:	14,4-18,0 V / DC / 1,0 A
Ladetid batteri (100%):	244 Min.
Tilladt ladetemperaturområde:	0 - + 45 °C
Beskyttelsesklasse:	II
(Denne information vedrører AL 1810 CV-ladestation)
Mål & omdrejningstal
Maskinens bredde	Topbørste 24,0 cm // fugebørste 28 cm
Maskinens højde (min):	Topbørste 1,15 m // fugebørste 1,04 m
Maskinens højde (maks):	Topbørste 1,35 m // fugebørste 1,24 m
Omdrejningstal på fugebørsten:	630-1260 rpm
Omdrejningstal på topbørsten:	450-900 rpm
Maskinvægt med fugebørste:	2,7 kg uden batteri / 3,4 kg med batteri
Maskinvægt med topbørste:	3,4 kg uden batteri / 4,1 kg med batteri
Beskyttelsesklasse:	II

5 Montering

Figures 1 - 6

i BEMÆRK!

1 Maskinen leveres altid med topbørsten færdigmonteret. Løst vedlagte dele skal monteres ved arbejde med fugebørsten.

- Efter udtagning fra emballagen skal forskruningen (G) løsnes 2. Drej derefter håndtaget (A) som vist på billedet 3° og indstil længden for teleskoprøret (F) efter din arbejdshøjde. Der er 5 mulige indstillingstrin.

4 Drej håndtaget (A) endnu 45° på det valgte trin, og stram højden for teleskoprøret (F) med forskruningen (G), så det sidder fast.

- Da maskinen altid skal styres og anvendes med 2 hænder, skal det eks-tra håndtag (E) 5 interes og ind-stilles i højden, hvorefter det ekstra håndtag (E) skrues fast som vist på billedet .6

6 Første brug

ADVARSEL

LÆS OG OVERHOLD KAPITEL 2 "FOR DIN SIKKERHED" F∅R DEN F∅RSTE OPSTART:

Derfor skal du overholde følgende sikkerhedsanvisninger:

- Netspændingen skal være i overensstemmelse med spændingen (V\~), der er angivet på ladestationens typeskilt.

Ladestationen må kun anvendes i tørre rum.

i BEMÆRK!

- Oplad batteriet (C) helt før første brug. Sørg for, at opladningens foretages ved

rumtemperatur. På denne måde sikres det, at batteriet holder længe.

- Hvis driftstiden er meget kort på trods af fuld opladning, er batteriet brugt op og skal udskiftes. Brug kun originale li-ion-batterier, som kan bestilles hos producentens kundeservice.

- Ladestationen og batteriet kan varmes op under opladningen. Det er normalt og ikke tegn på en teknisk fejl.

- Det lithium-ion-batteri kan lades op när som helst uafhængigt af ladetilstand. For tidlig afbrydelse af opladningen skader ikke batteriet. Et beskyttelseskreds-løb i Multibrush-maskinen forhindrer, at batteriet dybdeaflades.

- Batteriet er udstyret med en temperatu-rovervågning, som kun tillader opladning i et temperaturområde mellem 0 °C og 45 °C. På den måde opnås en høj batterilevetid.

- Efter den automatiske frakobling af apparatet må du ikke mere trykke på tænd-/sluk-knappen. Batteriet kan blive beskadiget. Overhold henvisningerne vedr. bortskaffelse af batteriet.

6.1 Opladning

Figures 7 a-7b
Disse figures henviser til 18,0 V / 4,0 Ah batteri og AL 1810 CV lade-station.

7a Opladningen starter, när ladestationens stik sættes i stikdåsen, og batteriet (C) sættes i ladestationen (G).

Den intelligente ladeproces gør, at akkuens ladetilstand automatisk erkendes, og at den optimale ladestrøm vælges, afhængigt af akkutemperatur og akkuspænding. Derved skånes akkuen, desuden er den altid opladet 100%, når den opbevares i ladeaggregatet.

Visningstilstande:

Opladningen vises med en blin- akkuladevisning.

Konstant lys i akku-ladevisningen, at akkuen er helt opladet, eller at its temperatur er uden for det tillad-temperaturområde, og at den der-

for ikke kan oplades. Så snart det tilladte temperaturområde er nået, lades akkuen. Uden isat akku angiver konstant lys i akkuladevisningen, at netstikket er sat i stikkontakten, og laderen er klar til brug.

7b Træk først batteriet ud af ladestationen efter gennemført opladning. Træk derefter ladestationens stik ud af stikdåsen.

7 Idriftsættelse

OBS! BESKYT MASKINEN!

LÆS OG OVERHOLD KAPITEL 2 "FOR DIN SIKKERHED" F∅R DEN F∅RSTE OPSTART:

• Rengør valse-/fugebørsten (N/J) før hvert rengøringsforløb.
• Luftåbningerne på motor-/gearenheden (L) må ikke være blokeret eller dækket til.
• Kontrollér på et sted, der ikke kan ses, at gulvet, der skal rengøres, ikke beskadiges af børsterne.
• Brug ikke maskinen for længe på et sted, men bevæg den hele tiden i skridttempo.

7.1 Drift

Figures 8 - 11

8 Sæt det opladede batteri ind i batteria- adapteren som vist på billedet, indtil det går i indgreb med et "klik", der kan mær- kes.
9 Stil altid maskinen parallelt med gulvet, der skal rengøres. Find den bedste og mest effektive arbejdsvinkel, og indstil derefter beskyttelsesafdækningen (O), som har 5 indstillingstrin, så gummilæben lige netop er over gulvet.
■ Sørg for, at arealet, der skal rengøres, er ryddet for genstande som f.eks. sten, skruer og lignende, som kan slynges op.

FARE FOR PERSONSKADER PÅ GRUND AF ROTERENDE B∅RSTEVÆRKT∅J!

• Start aldrig maskinen, hvis den er i vippet stilling!
• Start eller aktiver ikke maskinen, hvis der opholder sig andre personer/dyr i risikoområdet.
• Hænder og fødder må aldrig komme i nærheden af det roterende børsteværktøj!
  ■ Rengør aldrig, hvis der er personer, især børn, eller dyr i nærheden!
  ■ Brug aldrig maskinen i regnvejr.

10 Omdrejningstallet for børsten kan reguleres, ved at reguleringen af omdrejningstal aktiveres på indstillingshjulet (S).

Anbefalet omdrejningstal for GLORIA-børster

Position 1-2 Bløde børster (træbørste)

Position 3-4 Hårdere børster (stenbørste)

Position 5-6 Fugebørste (metalbørste)

11 Hold godt fast i maskinen på håndtaget (A) og i det ekstra håndtag (E), tænd for maskinen ved at aktivere tænd-/sluk-sikkerhedsknappen (D) i håndtaget (A), og hold den.

- Ved afbrydelse af arbejdet eller ved fare skal tænd-/sluk-sikkerhedsknappen (D) straks slippes.

7.1.1 Statusvisning batteri

Apparatet er udstyret med en ladetilstandsvisning (J), der viser batteriets ladetilstand. Visningerne lyser kun, när apparatet er slået til.

Batterieffekt (grønne LED'er):

Temperaturbeskyttelse / Lavspændingsfrakobling:

7.1.2 Batteriets driftstid

Batteriets driftstid er hovedsageligt afhængig af belastningen af maskinen. Rengøringsarbejde med kraftigt tryk på børsten på overfladen, der skal rengøres,

fører til en kortere batteri-driftstid. En anden faktor er, hvis maskinen tændes / slukkes ofte under rengøringen, hvilket ligeledes kan reducere batteriets driftstid. Batteriet og maskinen skal behandles som beskrevet i anvisningerne.

7.1.3 Montering af børsteværktøj

Figures 12 - 20

FORSIKTIG

FARE FOR FORBRÆNDING PÅ MASKINENS VARME DELE!

Ved montering eller omstilling kan maskinens eller komponenternes motordele stadig være meget varme og dermed føre til mulige forbrændinger.

Overhold derfor de efterfølgende sikkerhedsanvisninger:

Afmontering af topbørsten med efterfølgende montering af fugebørsten

■ Sluk for maskinen, og tag batteriet (C).

12 Åbn lukningen (K) 📋il styringsarmen (M) som vist på billedet.

13 Tag styringsarmen (M) af, mens lukningen (K) er aktiveret, og derefter topbørsten (N).

14 Åbn lukningen (K) til drivarmen (P) som vist på billedet, og tag drivarmen (P) med beskyttelsesafdækningen (O) af, mens lukningen (K) er aktiveret.

■ Nu er topbørsten afmonteret korrekt.

15 Sæt styrehjulet (I), på styringssiden af motor-/gearenheden (L) som vist på billedet. Sæt nu lukningen (K) på den åbne stilling hold den, og pres styringshjulet (I) længere ind på akslen indtil stop. Slip den fjederstøttede lukning (K). Styringshjulet (I) er låst, när lukningen automatisk vender tilbage til udgangsstillingen

16 Sæt den færdig monterede fugebørsteenhed på drivsiden af motor-/gearenheden (L) som vist på billedet. Stil lukningen (K) på den åbne stilling hold den, og pres fugebørsteenheden længere ind i drivakslen indtil stop. Slip den fjederstøttede lukning (K), fugebørsteenheden er låst, när lukningen automatisk vender tilbage til udgangsstillingen.

Afmontering af fugebørsten med efterfølgen- de montering af topbørsten

17 Åbn lukningen (K) 🔒 til drivarmen (P) og sæt drivarmen (P) med beskyttelsesafdækningen (O) på drivsiden af motor/gearenheden (L) ved aktiveret lukning (K) som vist på billedet. Slip den fjederstøttede lukning (K), drivarmen er låst, när lukningen automatisk vender tilbage til udgangsstillingen.

BEMÄRK!

17 Hvis drivenheden (P) ikke kan sættes på drivakslen, skal du holde under beskyttelsesafdækningen (O) og dreje drivsekskanten, indtil drivenheden (P) let og uden besvær kan sættes på drivakslen.

18 Sæt topbørsten på drivsekskanten og derefter styringsarmen (M) på motor-/gearenheden (L) som vist på billedet.

19 Sæt nu lukningen (K) på den åbne stilling 🔒, hold den, og pres styringsarmen (M) længere ind på akslen indtil stop. Slip den fjederstøttede lukning (K). Styringsarmen (M) er låst, när lukningen automatisk vender tilbage til udgangsstillingen 🔒

BEMÄRK!

20 Sørg for ved montering af topbørsten, at beskyttelsesafdækningens sidedel på styringsarmen (M) er forbundet helt tæt med beskyttelsesafdækningen, så den tætner korrekt.

7.1.4 Anvendelse af topbørste på grove overfladestrukturer som f.eks. fliser, gangplader, vaskebeton, stentøj og lign.

Figur 21

21 Stil den tændte maskine parallelt med arealet, der skal behandles. Hold maskinen i arbejdsvinklen, og sørg for, at gummilæben på beskyttelsesafdækningen er lige over gulvet. Arbejd i ensartet tempo, og flyt maskinen frem og tilbage. Tryk lidt eller meget på topbørsten afhængigt af, hvor meget snavs der er, og tilpas dit arbejdstempo efter tilsnavsningsgraden.

BEMÆRK!

• Arbejd altid parallelt, og hold maskinen på afstand af kroppen.
• Ved arbejde i nærheden af kanterne skal maskinens smalle side vende ind mod væggen.
  ■ Hvis snavset sidder meget fast, kan maskinen bevæges frem og tilbage på samme sted (som en gulvskrubbe), indtil det ønskede resultat er nået.
• Ved meget høj tilsnavsningsgrad er fugtig rengøring også mulig. Spray arealet med vand eller et rengøringsmiddel med en sprøjte - GLORIA-sprøjter er velegnede hertil. Skyl overfladen med vand efter den fugtige rengøring.

FORSIKTIG

FARE FOR PERSONSKADER PÅ GRUND AF EFTERL∅BENDE B∅STEVÆRKT∅J!

- Løft ikke maskinen fra gulvet, när den er tændt, da der er fare for at blive trukket ind i maskinen!

7.1.5 Anvendelse med topbørste på træbelægninger (leveres som tilbehør)

OBS

Uhensigtsmæssig brug af maskinen medfører materielle skader! Overhold derfor de efterfølgende sikkerhedsanvisninger:

- Brug aldrig den hårde topbørste med de sorte børster til rengøring af træbelægninger, da de hårde børster angriber træets overflade og dervedkan beskadige træet.

BEMÄRK!

• Til rengøring af træbelægninger anvendes den bløde topbørste med de gul/sorte børster. Den er del af GLORIA-tilbehøret og følger ikke med de leverede dele.
  ■ Monterings- og anvendelsesinformationer kan findes i produktinformationerne til "Topbørste til træbelægninger".

7.1.6 Anvendelse og udskiftning af fugebørsten

Figures 22 - 24

22 Montér fugebørsten som beskrevet i kapitel 7.1.3. Stil maskinen parallelt med styringshjulet og fugebørsten på fugen, der skal bearbejdes. Hold maskinen i arbejdsvinklen, og sørg for, at gummilæben på beskyttelsesafdækningen (H) er lige over gulvet.

BEMÄRK!

23 For at indstille beskyttelsesafdækningen (H) drejes beskyttelsesafdækningen, som kan indstilles på 7 trin, til stillingen som beskrevet i det øverste punkt "21".
24 Anbring fugebørsten midt for fugen, gå frem i et ensartet skridttempo, og flyt maskinen frem og tilbage. Tilpas arbejdstempoet efter graden af tilsnavsning.

BEMÄRK!

• Arbejd altid langs med fugen, og hold maskinen på afstand af kroppen.
• Hvis snavset sidder meget fast, kan maskinen bevæges frem og tilbage på dette sted (som en gulvskrubbe), indtil det ønskede resultat er nået.

FORSIKTIG

FARE FOR PERSONSKADER PÅ GRUND AF EFTERL∅BENDE B∅RSTEVÆRKT∅J!

- Løft ikke maskinen fra gulvet, när den er tændt, da der er fare for at blive trukket ind i maskinen!

7.2 Brugeranvisninger

■ Fjern ikke vådt ukrudt med maskinen.
■ Rengør aldrig træafdækninger eller træterrasser.
- Rengør kun fuger, som er intakte. Beskadigede fuger eller fuger, som har ridser eller smuldrer, må ikke rengøres med maskinen.
■ Skyl de rengjorte overflader grundigt efter rengøringen.
- Slidte børster eller beskadigede trådbørster skal udskiftes i god tid. For at undgå skader på maskinen er det nødvendigt at udskifte fugebørsten, hvis diameteren er < 90mm.

7.3 Udskiftning af fugebørste

Figures 25 - 29

■ Sluk for maskinen, og tag batteriet (C) ud.

25 Åbn lukningen (K) til fugebørsteenheden (J) som vist på billedet, og tag fugebørsteenheden af.
26 Skru den indvendige sekskantskrue 2-3 omgange ud af fugebørstehuset, indtil beskyttelsesafdækningen (H) kan skru-es ud og tages af uden problemer.

27 Tryk nu på låsetasten (Q), som blokerer drivakslen, og skru den indvendige sekskantskrue, som fastgør fugebørsten (J), ud af drivakslen (1). Tag skiven af fugebørsten.

OBS

På grund af forkert brug af maskinen kan der opstå materielle skader! Overhold derfor de efterfølgende sikkerhedsanvisninger:

- Aktivér aldrig låsetasten (Q), mens fugebørsten er i gang.

28 Tag fugebørsten (J) af flangen på akslen, og udskift den med en ny.
29 Monteringen foretages i omvendt rækkefølge ( ).
- Sørg for, at alle skruer bolte, møtrikker og sikkerhedsanordninger sidder fast eller er monteret efter vedligeholdelse eller rengøring.

8 Afbrydelse & opbevaring

8.1 Afbrydelse

Figur 30

- Afbryd maskinen ved at slippe tænd-/sluk-sikkerhedsknappen (D) i håndtaget.

OBS

På grund af forkert brug af maskinen kan der opstå materielle skader! Overhold derfor de efterfølgende sikkerhedsanvisninger:

- Tag batteriet ud af maskinen, hvis du ikke skal bruge det i længere tid, så batteriet ikke aflades. Tag batteriet ud af adapteren.

FORSIKTIG

FARE FOR PERSONSKADER PÅ GRUND AF EFTERL∅BENDE B∅RSTEVÆRKT∅J!

- Løft ikke maskinen fra gulvet, när den slukkes, da der er fare for at blive trukket ind i maskinen!

30 Stil ikke maskinen på børsten i arbejdspauser eller efter brug, da børsterne derved beskadiges. Stil altid maskinen fra dig hængende eller liggende som vist på billedet.

8.2 Opbevaring

FORSIKTIG

Ved omgang med maskinen kan der opstå farer, så personer kan komme til skade. Opbevar derfor maskinen uden for børns rækkevidde.

■ Rens maskinen for snavs og fremmedlegemer.
- Tør maskinenhængende, og opbevar den frostsikkert.

8.2.1 Opbevar batteri og ladestation korrekt

Overhold uden undtagelse "sikkerhedsanvisningerne ved anvendelse af ladestationen og batteriet" i kapitlet "Vigtige sikkerhedsanvisninger".

OBS

På grund af forkert brug af maskinen kan der opstå materielle skader! Batteriet bør ikke opbevares uopladet. Selvafladningen er ganske vist lav, men batteriet kan ødelægges ved længere opbevaring, hvis det er tomt. Følg derfor følgende anvisninger, hvis du ikke skal bruge maskinen i længere tid (f.eks. i vintermånederne):

■ Opbevar batteriet opladet ca. 40 - 60 %.
- Opbevar batteriet på et tört, højtliggende, lukket, frostfrit sted ved en temperatur mellem 0 °C og +45 °C. Ved en opbevaringstemperatur på +15 °C er selvafladning og kemisk ældning lavest. Undgå direkte solpåvirkning.
- Hvis batteriet ikke bruges i mere end 6 måneder, skal dets ladetilstand kontrolleres i ladeapparatet ved hjælp af statusindikatoren. Oplad evt. batteriet til en kapacitet på ca. 40 - 60 %.

Ved montering eller omstilling kan maskinens eller komponenternes motordele stadig være meget varme og dermed føre til mulige forbrændinger. Overhold derfor de efterfølgende sikkerhedsanvisninger:

På grund af forkert brug af maskinen kan der opstå materielle skader! Overhold derfor de efterfølgende sikkerhedsanvisninger:

• Tag batteriet ud før hver rengøring.
• Maskinen må ikke lægges ned i vand eller sprøjtes til eller rengøres med vand. Maskinen skal beskyttes mod vand og fugt.
• Rengør maskinen udvendig med en fugtig klud eller en blød børste. Brug ikke stærke eller skurende rengøringsmidler.
  ■ Sørg for, at ventilationsåbningen er fri for snavs.
• Ved kraftig tilsnavsning af valseenheden og/eller fugebørsteenheden skal denne afmonteres for grundig rengøring (se Montering/afmontering som beskrevet i kapitel 7.1.3). Rengør børsterne i vand eller med en hård vandstråle og en hård børste.
  ■ Brug kun originale GLORIA-reservedele ved reparationer.
  ■ Lad kun GLORIA-servicestationer udføre reparationer.

9.2 Slid på børsterne

BEMÄRK!

• Hvis topbørsten har nået en diameter på ø ca. 90 mm på grund af slid, skal den udskiftes.
• Hvis fugebørsten har nået en diameter på ø ca. 90 mm på grund af slid, skal den udskiftes.

10 Bortskaffelse & juridiske forhold

• Dette symbol på produktet, betjeningsvejledningen eller emballagen henviser til, at produktet ikke må bortskaffes med det normale hus- holdningsaffald, när dets levetid er slut.
• Bortskaf ikke apparatet med husholdningsaffaldet. Iføl- ge det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i na- tional lovgivning skal brugte elektroniske apparater indsamles separat og leveres til miljøkorrekt genanvendelse. Genbrugsalternativ til opfordring om returnering: Hvis ejeren af det elektriske apparat ønsker at skille sig af med apparatet, er vedkommende som alternativ til returnering forpligtet til at medvirke til korrekt genanven- delse. Det gamle apparat kan leveres til et indsamlings- sted, der bortskaffer det iht. national kredslobsøkonomi og affaldslovgivning.

Tilbehør og hjælpemidler uden elektriske dele, der følger med de gamle apparater, er ikke omfattet af dette.

■ Du bedes forhøre dig hos din kommune om den nærmeste genbrugsplads.

10.2 Bortskaffelse af batteri

Som forbruger er du efter loven forpligtet til at bortskaffe batterier og genopladelige batterier som særligt affald.

FORSIKTIG

FARE FOR KVÆSTELSER PÅ GRUND AF DEFEKTE, UTÆTTE BATTERIER!

Det anvendte batteri indeholder substanser, som kan forårsage læsioner ved hudkontakt eller indånding. Hvis der sidder et udløbet batteri i maskinen, må du kun tage det ud med gummihandsker på, og derefter skal det afleveres til korrekt destruktion i en lukket beholder.

- I henhold til det europæiske direktiv 2013/56/EF skal defekte genopladelige batterier/batterier indsamles sorteret og afleveres til miljørigtig genanvendelse.

For bortskaffelse er der følgende muligheder:

• hos forhandleren
• hos en genbrugsstation, som er mærket med GRS-tegn
• i en container til særligt affald, som er opstillet af kommunen

Du kan få yderligere anvisninger til bortskaffelse hos den kommunale administration.

10.3 Transport af batterier

- De indeholdte Li-lon-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.

10.4 Bortskaffelse af emballagen

• Emballagemateriaerne er valgt ud fra miljømæssigt forsvarlige og tekniske synspunkter og kan derfor genanvendes. Returnering af emballagen til materialekredsløbet sparer råstoffer og reducerer affaldsmængden.
• Bortskaf emballagematerialer, som ikke behøves længere, efter de lokalt gældende forskrifter.

GLORIA giver dig 24 måneders garanti i forbindelse med garantibetingelserne (www.gloriagarten.de).

Dine lovmæssige garantikrav over for din sælger berøres ikke heraf.

Ret til tekniske ændringer forbeholdes!

GLORIA®
