Intimidator Spot 260X - Lampada Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore intelligente motorizzato tipo spot
Marca	Chauvet
Modello	Intimidator Spot 260X
Categoria	Lampada – Proiettore per illuminazione scenica
Utilizzo	Solo per interni (IP20)
Sorgente luminosa	LED 260W (non specificato, stima)
Dimensioni (approx.)	Circa 300 x 250 x 450 mm (non precisato, stima)
Peso (approx.)	Circa 8 kg (non precisato, stima)
Alimentazione elettrica	100-240 VCA, 50/60 Hz (selezione automatica)
Consumo	250 W (stima)
Fusibile	Sostituzione con fusibile dello stesso tipo e calibro
Angolo di rotazione Pan	540°, 360° o 180° (selezionabile)
Angolo di rotazione Tilt	234°, 180° o 90° (selezionabile)
Modalità DMX	8 canali e 14 canali
Indirizzo DMX di partenza	1-512, consigliato max 499
Modalità di funzionamento	DMX, Master/Slave, Auto, Sound-Active, RF (telecomando)
Ruota cromatica	8 colori + bianco, ciclo arcobaleno, indicizzazione
Gobos	7 gobos rotanti + apertura, con shake e ciclo
Prisma	Prisma a 3 facce
Messa a fuoco (Focus)	Motorizzata, comandata da DMX
Dimmer	0-100% lineare
Stroboscopio	Sì, con modalità impulso/casuale
Collegamenti in catena	Fino a 7 unità a 120 V, 11 a 230 V
Temperatura ambiente max	40 °C (104 °F)
Montaggio	Supporto di sospensione con cavo di sicurezza obbligatorio, piedini per superficie
Manutenzione	Pulire con un panno asciutto, scollegare prima
Garanzia	Garanzia limitata, registrazione online richiesta
Paesi di garanzia	Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, Messico

Domande frequenti - Intimidator Spot 260X Chauvet

Come impostare l'indirizzo DMX di partenza sull'Intimidator Spot 260X?

Utilizzare il menu Address sul pannello di controllo. Navigare con i pulsanti ENTER, UP/DOWN per selezionare un indirizzo tra 001 e 512. Per un accesso completo ai canali DMX, l'indirizzo massimo raccomandato è 499.

Come configurare la modalità Master/Slave?

Collegare i proiettori via DMX. Sul master, selezionare la modalità di funzionamento desiderata (Auto, Sound, ecc.). Sugli slave, impostare la modalità Slave (1 a 4) tramite il menu Run Mode. Il master controlla quindi gli slave.

Posso utilizzare un telecomando con questo apparecchio?

Sì, l'Intimidator Spot 260X è compatibile con i telecomandi Chauvet RFC e RFC-XL. Utilizzare il menu RF per associare l'apparecchio a un gruppo (1-4) o in modalità pubblica (RFP).

Come sostituire il fusibile?

Scollegare l'apparecchio. Utilizzare un cacciavite a testa piatta per svitare il portafusibile e rimuoverlo. Sostituire il fusibile bruciato con un fusibile dello stesso tipo e calibro. Reinserire il portafusibile e ricollegare.

Cosa fare se il proiettore non risponde più al segnale DMX?

Controllare i cavi e l'indirizzo DMX. Nel menu Setup, impostare DMX Loss su Hold, Black, Auto o Sound in base al comportamento desiderato in caso di perdita di segnale. Assicurarsi che il LED (opzione Flash if DMX) sia attivato.

Come pulire il proiettore?

Scollegare prima l'apparecchio. Utilizzare un panno morbido e asciutto per pulire le superfici esterne. Non utilizzare prodotti liquidi o abrasivi. Assicurarsi che le fessure di ventilazione non siano ostruite.

Quali sono gli angoli di rotazione possibili per Pan e Tilt?

Nel menu Setup, è possibile impostare Pan Angle su 540°, 360° o 180°, e Tilt Angle su 234°, 180° o 90°. Queste impostazioni consentono di adattare il movimento allo spazio di montaggio.

Come attivare la modalitá Sound-Active?

Nel menu principale, selezionare Run Mode poi Sound. Il proiettore reagirà alla musica tramite il microfono integrato. È possibile regolare la sensibilità (Sensitivity) da 001 a 100 nel menu Setup.

Quali sono le precauzioni di sicurezza importanti?

Collegare solo a un circuito con messa a terra. Non guardare la sorgente luminosa accesa. Utilizzare sempre un cavo di sicurezza durante il montaggio in altezza. Non coprire le fessure di ventilazione. La temperatura ambiente massima è di 40°C. Scollegare prima di qualsiasi intervento.

Dove posso trovare la garanzia e cosa copre?

La garanzia limitata copre i difetti di materiali e fabbricazione per l'acquirente iniziale. Registrare il prodotto su www.chauvetlighting.com/warranty-registration (USA/Messico) o www.chauvetlighting.eu (Europa). Conservare la prova d'acquisto. La garanzia non è trasferibile e si applica solo nei paesi elencati.

MANUALE UTENTE Intimidator Spot 260X Chauvet

Informazioni sulla Guida

La Guida rapida Intimidator Spot 260X contiene informazioni di base sul prodotto, quali montaggio, opzioni di menu e valori DMX. Per maggiori dettagli scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA E PER I TERMINI E LE CONDIZIONI COMPLETI, VISITARE IL NOSTRO SITO WEB.

Per i clienti di Stati Uniti e Messico: www.chauvetlighting.com/warranty-registration.

Per i clienti di Regno Unito, Repubblica d'Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che questo prodotto, in condizioni di utilizzo normale, è privo di difetti di materiale e di manodopera, per il periodo specificato e con le esclusioni e le limitazioni riportati nella garanzia integrale limitata sul proprio sito web. Tale garanzia si applica solo all'acquirente originale del prodotto e non può essere trasferita. Per esercitare i proprio diritti secondo i termini della presente garanzia, è necessario fornire prova d'acquisto sotto forma di ricevuta originale di un distributore autorizzato che riporti il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, nel Regno Unito, nella Repubblica d'Irlanda, in Belgio, nei Paesi Bassi, in Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi, si prega di consultare il distributore locale.

Note di sicurezza

Queste note di sicurezza contengono informazioni importanti sul montaggio, l'uso e la manutenzione.

• Collegare questo prodotto SOLTANTO a un circuito dotato di messa a terra e protetto.
  • SCOLLEGARE l'alimentazione prima di effettuare la pulizia o sostituire il fusibile.
• NON guardare la sorgente luminosa quando il prodotto è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai il prodotto dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto del prodotto utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino al prodotto mentre è in funzione.
  • NON toccare l'alloggiamento del prodotto durante il funzionamento perché potrebbe essere molto caldo.

- La tensione della presa a muro a cui si collega il prodotto deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questo prodotto deve essere utilizzato soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione, non esporre il prodotto alla pioggia o all'umidità.

• Montare sempre questo prodotto in posizione ben ventilata, ad almeno 50 cm (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione sull'alloggiamento dell'unità sia ostruita.

- Non collegare mai questo prodotto a un dimmer o a un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e della stessa classe.

- Non trasportare mai il prodotto per il cavo di alimentazione. Per trasportare il prodotto, utilizzare esclusivamente la staffa per il montaggio sospeso o la maniglia.

- La massima temperatura ambiente ammessa è di 40 °C (104 °F). Non utilizzare il prodotto a temperature superiori.

- In caso di gravi problemi di funzionamento, sospendere immediatamente l'utilizzo.

• NON aprire il prodotto. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile e prolungare la durata del prodotto, in periodi di non utilizzo disconnetterlo completamente dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire un prodotto, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania o Messico, contattare il distributore locale. Per informazioni sui contatti, consultare la sezione Contact Us al termine della presente guida.

Cosa è incluso

- Intimidator Spot 260X

- Staffa per montaggio sospeso

• Cavo di alimentazione

- Guida rapida

Per iniziare

Disimballare Intimidator Spot 260X e accertarsi di aver ricevuto tutti i componenti integri. Se la scatola o il contenuto appaiono danneggiati, informare immediatamente il trasportatore e non Chauvet.

Alimentazione CA

Questo prodotto è dotato di un alimentatore a commutazione automatica con tensione di ingresso compresa tra 100 e 240 V CA, 50/60 Hz.

Per evitare un consumo inutile e prolungare la durata del prodotto, nei periodi di non utilizzo disconnetterlo completamente dall'alimentazione con l'interruttore o scollegando il cavo.

Collegamento

È possibile collegare fino a 7 unità Intimidator Spot 260X a 120 V o 11 unità a 230 V. Non superare mai questo numero. I cavi di collegamento possono essere acquistati separatamente.

Sostituzione fusibile

1. Scollegare il prodotto dall'alimentazione elettrica.
2. Con un cacciavite a testa piatta, svitare il portafusibile ed estrarlo.
3. Rimuovere il fusibile bruciato dall'alloggiamento e sostituirlo con uno dello stesso tipo e della stessa classe.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare il prodotto, leggere le Note di sicurezza.

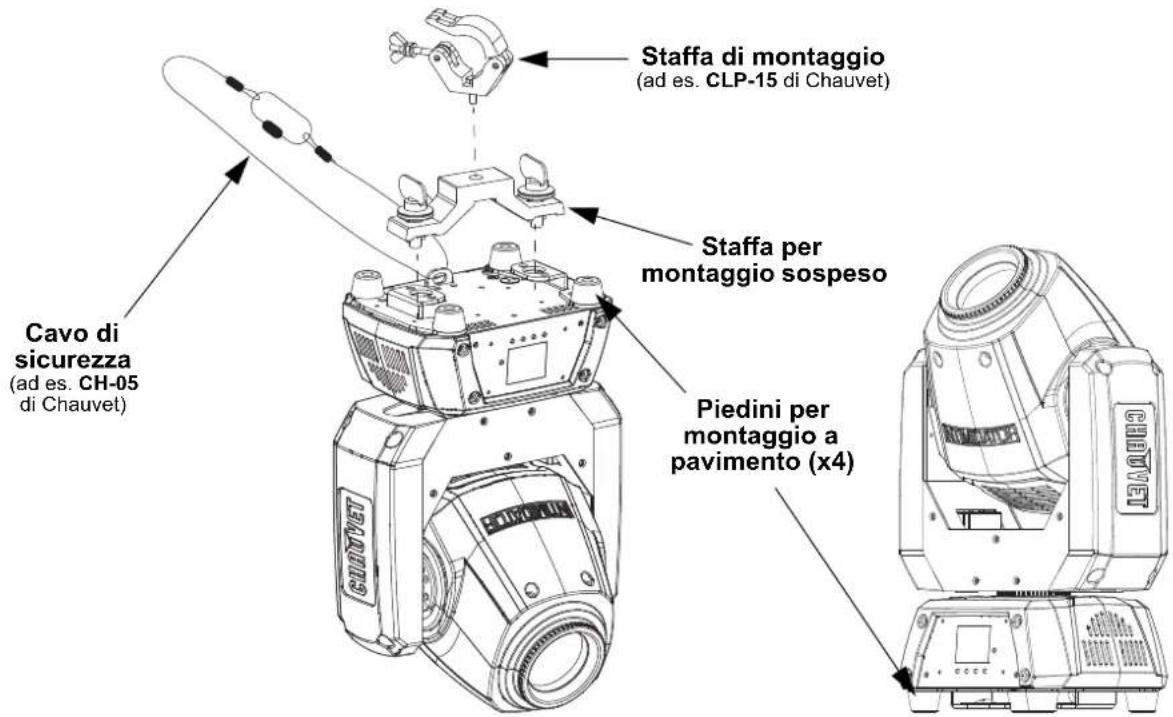

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menu o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menu e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menu e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menu visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto Intimidator Spot 260X al sito www.chauvetdj.com per l'elenco aggiornato delle opzioni del menu.

Livello principale	Livelli di programmazione Descrizione
Address 001-512 Imposta l'indirizzo DMX iniziale
Run Mode	DMX	14CH		Seleziona la modalità DMX
		8CH
	Slave Slave1-4 Seleziona la modalità Slave 1, 2, 3 o 4
	Auto Seleziona la modalità Auto
	Sound Seleziona la modalità Sound Active
	RF	RF 1-4		Imposta il prodotto in modo che funzioni con il telecomando RFC-XL nel gruppo 1, 2, 3 o 4 (il telecomando RF deve essere prima collegato al prodotto)
				Imposta il prodotto in modo che funzioni con il segnale RF pubblico
	Manual	Pan	Controllo manuale rotazione
		Tilt Controllo manuale	le brandeggio
		Color Controllo manuale	colore
		Gobo Controllo manuale	gobo rotante
		Gobo Rotate Controllo manuale	manuale rotazione gobo
		Prism	Controllo manuale prisma
		Focus	Controllo manuale fuoco
		Dimmer	Controllo manuale dimmer
		Shutter Controllo manuale	otturatore
Setup	Pan Reverse		OFF	Funzionamento in rotazione normale
			ON	Funzionamento in rotazione inversa
	Tilt Reverse		OFF	Funzionamento in brandeggio normale
			ON	Funzionamento in brandeggio inverso
	Screen Reverse		OFF	Visualizzazione normale
			ON	Visualizzazione inversa
	Pan Angle		540	Seleziona l'angolo di rotazione di 540°
			360	Seleziona l'angolo di rotazione di 360°
			180	Seleziona l'angolo di rotazione di 180°
	Tilt Angle		234	Seleziona l'angolo di brandeggio di 234°
			180	Seleziona l'angolo di brandeggio di 180°
			90	Seleziona l'angolo di brandeggio di 90°
	Totem Mode		OFF	Non limita il movimento di rotazione e brandeggio
			UP	Limita il movimento di rotazione e brandeggio per il montaggio in alto
			DOWN	Limita il movimento di rotazione e brandeggio per il montaggio a superficie/pavimento
	Sensitivity		001-100	Imposta la sensibilità sonora
	DMX Loss		Hold	Mantiene l'ultima impostazione in caso di perdita del segnale
			Black	Oscura il prodotto
			Auto	Imposta l'unità in modalità Auto quando si perde il segnale
			Sound	Imposta l'unità in modalità Sound quando si perde il segnale
	Indicator		ON	Attiva/disattiva l'indicatore a LED
			OFF
	Flash if DMX		ON	Imposta se l'indicatore LED lampeggia quando l'apparecchio è collegato o scollegato dalla rete DMX
			OFF
	RF Bind			Mostra le istruzioni su come collegare il telecomando RF al prodotto
Livello principale		Livelli di programmazione		Descrizione
Setup (cont.)	Reset Reimposta il prodotto
	Factory Set Carica le impostazioni di fabbrica
Sys Info	Ver: V_ Visualizza la versione firmware
	Running Mode	----	Visualizza la modalità di funzionamento corrente
	DMX Address __	Visualizza	l'indirizzo DMX corrente
	Temperature __	Visualizza	la temperatura corrente del prodotto

Collegamento DMX

Intimidator Spot 260X può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questo prodotto per il funzionamento con un DMX sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali disponibili in ciascuna modalità DMX, l'indirizzo DMX raccomandato è 499.

Collegamento Master/Slave

In modalità Master/Slave, Intimidator Spot 260X utilizza il collegamento dati DMX. Le istruzioni per la configurazione di Intimidator Spot 260X per il funzionamento Master/Slave sono contenute nel Manuale Utente, disponibile sul sito web di Chauvet.

Telecomando RF

Intimidator Spot 260X è compatibile con i telecomandi CHAUVET RFC o RFC-XL. Per maggiori informazioni sul telecomando RF, scaricare le istruzioni del Manuale Utente Intimidator Spot 260X al sito web www.chauvetdj.com.

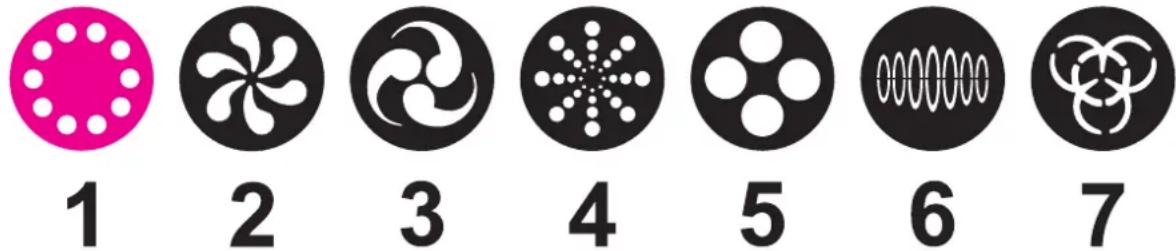

Proiettori Gobo

Valori DMX

8Ch	14Ch	Funzione	Valore	Percentuale/Impostazione
1	1	Rotazione	000 ⇔ 255	0–540°
-	2	Rotazione fine	000 ⇔ 255	Controllo fine della rotazione
2	3	Brandeggio	000 ⇔ 255	0–234°
-	4	Brandeggio fine	000 ⇔ 255	Controllo fine del brandeggio
-	5	Velocità rotazione/brandeggio	000 ⇔ 255	Velocità rotazione/brandeggio, da rapida a lenta
3	6	Ruota colori	000 ⇔ 006	Bianco
			007 ⇔ 013	Rosso
			014 ⇔ 020	Arancione
			021 ⇔ 027	Giallo
			028 ⇔ 034	Verde
			035 ⇔ 041	Blu
			042 ⇔ 048	CTO
			049 ⇔ 055	Ciano
			056 ⇔ 062	Magenta
			063 ⇔ 064	Bianco
			065 ⇔ 189	Indicizzazione colori
			190 ⇔ 221	Arcobaleno ciclico, da veloce a lento
			222 ⇔ 223	Stop
			224 ⇔ 255	Arcobaleno ciclico inverso, da lento a veloce
4	7	Ruota Gobo(vedere Proiettori Gobo)	000 ⇔ 007	Aperto
			008 ⇔ 015	Gobo 1
			016 ⇔ 023	Gobo 2
			024 ⇔ 031	Gobo 3
			032 ⇔ 039	Gobo 4
			040 ⇔ 047	Gobo 5
			048 ⇔ 055	Gobo 6
			056 ⇔ 063	Gobo 7
			064 ⇔ 071	Oscillazione Gobo 7, da lenta a veloce
			072 ⇔ 079	Oscillazione Gobo 6, da lenta a veloce
			080 ⇔ 087	Oscillazione Gobo 5, da lenta a veloce
			088 ⇔ 095	Oscillazione Gobo 4, da lenta a veloce
			096 ⇔ 103	Oscillazione Gobo 3, da lenta a veloce
			104 ⇔ 111	Oscillazione Gobo 2, da lenta a veloce
			112 ⇔ 119	Oscillazione Gobo 1, da lenta a veloce
			120 ⇔ 127	Aperto
			128 ⇔ 189	Effetto ciclico, da lento a veloce
			190 ⇔ 193	Stop
			194 ⇔ 255	Effetto ciclico inverso, da lento a veloce
58	Rotazione Gobo		000 ⇔ 007	Nessuna funzione
			008 ⇔ 119	Rotazione in senso orario, da lenta a veloce
			120 ⇔ 231	Rotazione in senso antiorario, da lenta a veloce
			232 ⇔ 255	Rimbalzo, da lento a veloce
6	9	P r i s m a	000 ⇔ 015	Nessuna funzione
			016 ⇔ 255	Prisma a 3 facce
7 10	Fuoco 000 ⇔ 255 Fuoco
- 11	Dimmer 000 ⇔ 255 0–100%
8 12	Stroboscopio		000 ⇔ 003	Spento
			004 ⇔ 007	Acceso
			008 ⇔ 076	Stroboscopio, da lento a veloce
			077 ⇔ 145	Stroboscopio a impulso, da lento a veloce
			146 ⇔ 215	Stroboscopio casuale, da lento a veloce
			216 ⇔ 255	Acceso
- 13 Funzione			000 ⇔ 007	Nessuna funzione
			008 ⇔ 015	Oscuramento su rotazione/brandeggio
			016 ⇔ 023	Oscuramento su movimento ruota colori
			024 ⇔ 031	Oscuramento su movimento ruota Gobo
			032 ⇔ 039	Oscuramento su rotazione/brandeggio/movimento ruota colori
			040 ⇔ 047	Oscuramento su rotazione/brandeggio/movimento ruota Gobo
			048 ⇔ 055	Oscuramento su rotazione/brandeggio/ruota colori/movimento ruota Gobo
			056 ⇔ 095	Nessuna funzione
			096 ⇔ 103	Reimpostazione rotazione
			104 ⇔ 111	Reimpostazione brandeggio
			112 ⇔ 119	Reimpostazione ruota colori
			120 ⇔ 127	Reimpostazione ruota Gobo
			128 ⇔ 135	Nessuna funzione
			136 ⇔ 143	Reimpostazione prisma
			144 ⇔ 151	Reimpostazione fuoco
			152 ⇔ 159	Reimpostazione di tutto
			160 ⇔ 255	Nessuna funzione
- 14 Macro di movimento			000 ⇔ 007	Nessuna funzione
			008 ⇔ 023	Macro di movimento 1
			024 ⇔ 039	Macro di movimento 2
			040 ⇔ 055	Macro di movimento 3
			056 ⇔ 071	Macro di movimento 4
			072 ⇔ 087	Macro di movimento 5
			088 ⇔ 103	Macro di movimento 6
			104 ⇔ 119	Macro di movimento 7
			120 ⇔ 135	Macro di movimento 8
			136 ⇔ 151	Macro movimento attivazione sonora 1
			152 ⇔ 167	Macro movimento attivazione sonora 2
			168 ⇔ 183	Macro movimento attivazione sonora 3
			184 ⇔ 199	Macro movimento attivazione sonora 4
			200 ⇔ 215	Macro movimento attivazione sonora 5
			216 ⇔ 231	Macro movimento attivazione sonora 6
			232 ⇔ 247	Macro movimento attivazione sonora 7
			248 ⇔ 255	Macro movimento attivazione sonora 8
