MANUAL DE USUARIO Intimidator Spot 260X Chauvet

La guía de referencia rápida (QRG) de Intimidator Spot 260X contiene información básica sobre el producto, como el montaje, las opciones de menú y los valores DMX. Descargue el manual de usuario en www.chauvetdj.com para obtener más detalles.

Descargo de responsabilidad

La información y las especificaciones contenidas en esta QRG están sujetas a cambios sin previo aviso.

GARANTÍA LIMITADA

PARA EL REGISTRO DE LA GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para los clientes de EE.UU. y México: www.chauvetlighting.com/warranty-registration.

Para los clientes del Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto está libre de defectos de material y mano de obra bajo un uso normal, durante el periodo especificado, y sujeto a las exclusiones y limitaciones establecidas en la garantía limitada completa en nuestro sitio web. Esta garantía se extiende únicamente al comprador original del producto y no es transferible. Para ejercer los derechos de esta garantía, debe proporcionar una prueba de compra en forma de recibo de venta original de un distribuidor autorizado que muestre el nombre del producto y la fecha de compra. NO HAY OTRAS GARANTÍAS EXPRESAS O IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. También puede tener otros derechos que varían de una región a otra y de un país a otro. Esta garantía solo es válida en EE.UU., Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer las condiciones de la garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento.

• Conecte este producto ÚNICAMENTE a un circuito con conexión a tierra y protegido.
• DESCONECTE de la corriente antes de limpiar o sustituir el fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no esté retorcido o dañado.
• Nunca desconecte este producto de la corriente tirando del cable.
• Cuando monte este producto por encima de la cabeza, utilice SIEMPRE un cable de seguridad.
• NO permita que haya materiales inflamables cerca del producto cuando esté en funcionamiento.

• NO toque la carcasa del producto cuando esté encendido porque estará caliente.

• El voltaje de la toma de corriente a la que va a conectar este producto debe estar dentro del rango indicado en la calcomanía o en el panel posterior del producto.

• ¡Este producto es solo para uso en interiores! (IP20) Para evitar el riesgo de incendio o de descarga eléctrica, no exponga este producto a la lluvia ni a la humedad.
• Monte siempre este producto en un lugar con una ventilación adecuada, a una distancia mínima de 50 cm (20 pulg.) de las superficies adyacentes.
• Asegúrese de que ninguna de las ranuras de ventilación de la carcasa de la unidad esté bloqueada.
• No conecte nunca este producto a un atenuador o reostato.
• Sustituya el fusible por otro del mismo tipo y capacidad nominal.
• Nunca transporte el producto por el cable de alimentación. Utilice solamente el soporte para colgar o el asa para transportar este producto.
• La temperatura ambiente máxima es de 40 °C (104 °F). No utilice este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas que puedan ser reparadas por el usuario.
• Para eliminar el desgaste innecesario y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.

Contacto

Fuera de EE.UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de esta QRG para obtener la información de contacto.

Qué se incluye

- Intimidator Spot 260X

- Soporte para colgar

- Cable de alimentación

- Guía de referencia rápida

Para empezar

Desembale su Intimidator Spot 260X y asegúrese de que ha recibido todas las piezas en buen estado. Si la caja o el contenido parecen estar dañados, notifique al transportista inmediatamente, no a Chauvet.

Alimentación de CA

Este producto tiene una fuente de alimentación de rango automático que funciona con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Para eliminar el desgaste y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.

Enlace de energía

Es posible enlazar con alimentación eléctrica hasta 7 productos Intimidator Spot 260X a 120 V, u 11 productos a 230 V. Nunca exceda este número. Los cables de alimentación pueden adquirirse por separado.

Sustitución de fusibles

1. Desconecte el producto de la corriente.
2. Con un destornillador de punta plana, desenrosque el portafusibles y sáquelo.
3. Retire el fusible quemado del soporte y sustitúyalo por otro del mismo tipo y capacidad nominal.
4. Vuelva a colocar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

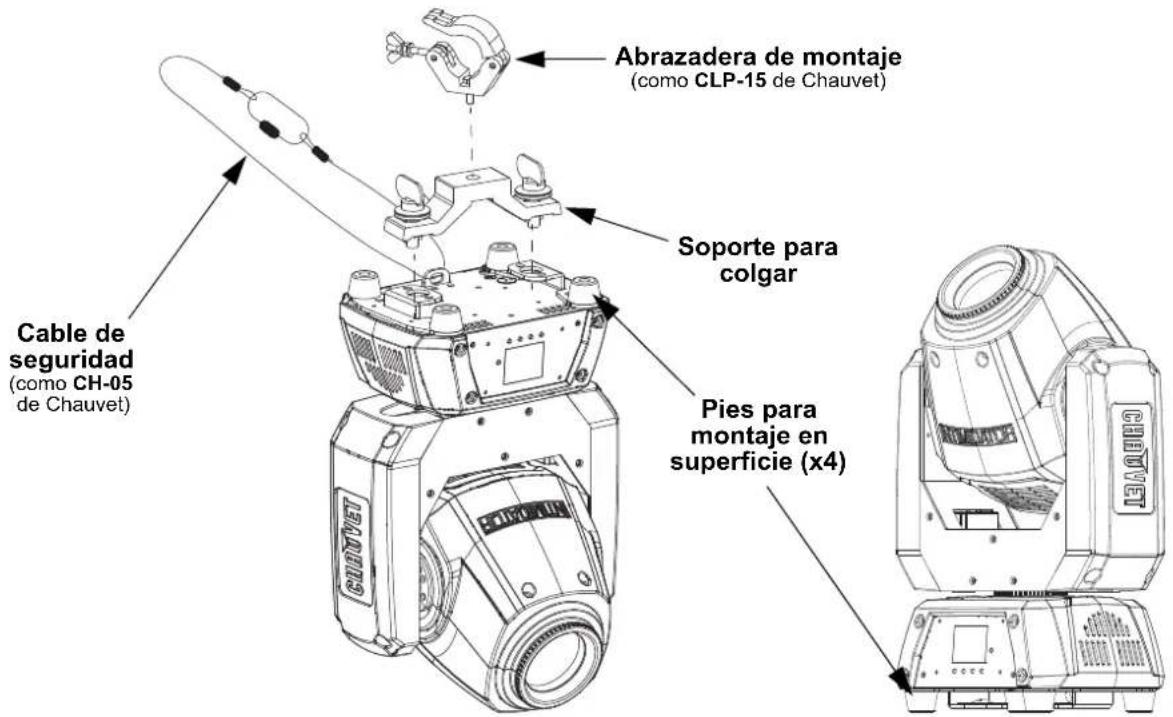

Diagrama de montaje

Cable de seguridad (como CH-05 de Chauvet) Abrazadera de montaje (como CLP-15 de Chauvet) Soporte para colgar Pies para montaje en superficie (x4)

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menús e incrementa el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menús y disminuye el valor numérico cuando está en una función
	Activa el menú que se muestra en ese momento o establece el valor seleccionado en ese momento en la función seleccionada

Mapa de menús

Consulte la página del producto Intimidator Spot 260X en www.chauvetdj.com para conocer el mapa de menús más reciente.

Nivel principal	Niveles de programación Descripción
Address 001-512 Establece la dirección de inicio DMX
Run Mode	DMX	14CH		Selecciona el modo DMX
		8CH
	Slave Slave1-4 Selecciona el modo secundario 1, 2, 3 o 4
	Auto Selecciona el modo automatizado
	Sound Selecciona el modo de sonido activo
	RF	RF 1-4		Ajusta el producto para que funcione con el control remoto RFC-XL en el grupo 1, 2, 3 o 4 (El control remoto por RF debe vincularse primero al producto)
				Ajusta el producto para que funcione con la señal de RF pública RFP
	Manual	Pan	Control manual del paneo
		Tilt Control manual de inclinación
		Color Control manual de color
		Gobo Control manual de gobo giratorio
		Gobo Rotate Control manual de la rotación de los gobos
		Prism Control manual de el prisma
		Focus Control de enfoque manual
		Dimmer	Control manual del atenuador
		Shutter	Control manual del obturador
Setup	Pan Reverse		OFF	Funcionamiento normal de paneo
			ON	Funcionamiento de paneo revertido
	Tilt Reverse		OFF	Funcionamiento normal de inclinación
			ON	Funcionamiento de inclinación revertida
	Screen Reverse		OFF	Visualización normal
			ON	Visualización inversa
	Pan Angle		540	Selecciona un rango de ángulo de paneo de 540°
			360	Selecciona un rango de ángulo de paneo de 360°
			180	Selecciona un rango de ángulo de paneo de 180°
	Tilt Angle		234	Selecciona un rango de ángulo de inclinación de 234°
			180	Selecciona un rango de ángulo de inclinación de 180°
			90	Selecciona un rango de ángulo de inclinación de 90°
	Totem Mode		OFF	No restringe el movimiento de paneo e inclinación
			UP	Restringe el movimiento de paneo e inclinación para el montaje en altura
			DOWN	Restringe el movimiento de paneo e inclinación para el montaje en superficie/suelo
	Sensitivity		001-100	Establece la sensibilidad del sonido
	DMX Loss		Hold	Mantiene el último ajuste cuando se pierde la señal
			Black	El producto oscurece las luces
			Auto	Pone la unidad en modo automatizado cuando se pierde la señal
			Sound	Pone la unidad en modo de sonido cuando se pierde la señal
	Indicator		ON	Activa/desactiva el indicador LED
			OFF
	Flash if DMX		ON	Establece si el indicador LED parpadea cuando el dispositivo está conectado o desconectado del DMX
			OFF
	RF		Bind	Muestra las instrucciones sobre cómo vincular el control remoto por RF al producto
Nivel principal		Niveles de programación		Descripción
Setup (cont.)	Reset Restablece el producto
	Factory Set Carga los valores predeterminados de fábrica
Sys Info	Ver: V_Muestra la versión del firmware
	Running Mode __ Muestra el modo de funcionamiento actual
	DMX Address __ Muestra la dirección DMX actual
	Temperature __ Muestra la temperatura actual del producto

Enlace DMX

El Intimidator Spot 260X puede funcionar con un controlador DMX. Las instrucciones para conectar y configurar este producto para el funcionamiento con DMX se encuentran en el manual del usuario. Si no está familiarizado con DMX, descargue la documentación sobre DMX de www.chauvetdj.com.

Dirección inicial

Para garantizar el acceso completo a todos los canales disponibles en cada modo DMX, la dirección DMX más alta recomendada es 499.

Conexión principal/secundaria

El Intimidator Spot 260X utiliza la conexión de datos DMX para su modo principal/secundario. La información sobre la configuración del Intimidator Spot 260X para el funcionamiento principal/secundario se encuentra en el manual del usuario, que está disponible en el sitio web de Chauvet.

Control remoto por RF

El Intimidator Spot 260X se puede manejar con los controles remotos CHAUVET RFC o RFC-XL. Para obtener más información sobre el control remoto por RF, descargue las instrucciones del manual del usuario de Intimidator Spot 260X en www.chauvetdj.com.

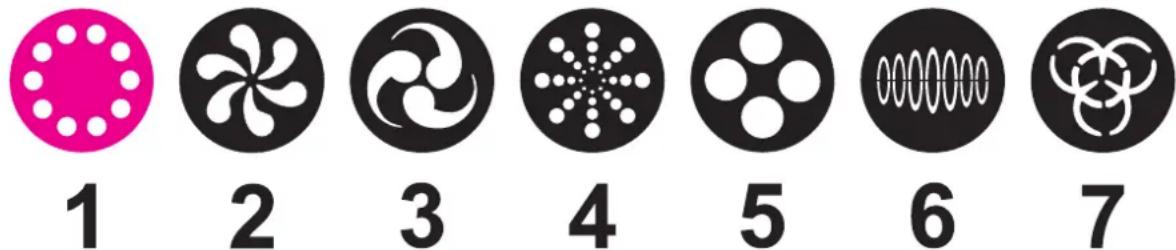

Gobos

Valores de DMX

8Ch	14Ch	Función	Valor	Porcentaje/Ajuste
1	1	Paneo	000 ⇔ 255	0–540°
-	2	Paneo fino	000 ⇔ 255	Control preciso del paneo
2	3	Inclinación	000 ⇔ 255	0–234°
-	4	Inclinación fina	000 ⇔ 255	Control preciso de la inclinación
-	5	Velocidad de paneo/inclinación	000 ⇔ 255	Velocidad de paneo/inclinación, de rápida a lenta
3	6	Rueda de colores	000 ⇔ 006	Blanco
			007 ⇔ 013	Rojo
			014 ⇔ 020	Naranja
			021 ⇔ 027	Amarillo
			028 ⇔ 034	Verde
			035 ⇔ 041	Azul
			042 ⇔ 048	CTO
			049 ⇔ 055	Cian
			056 ⇔ 062	Magenta
			063 ⇔ 064	Blanco
			065 ⇔ 189	Indexación de colores
			190 ⇔ 221	Arcoiris de colores, de rápido a lento
			222 ⇔ 223	Detener
			224 ⇔ 255	Arcoiris de color inverso, de lento a rápido
4 7	Rueda	de gobos (véaseGobos____)	000 ⇔ 007	Abierto
			008 ⇔ 015	Gobo 1
			016 ⇔ 023	Gobo 2
			024 ⇔ 031	Gobo 3
			032 ⇔ 039	Gobo 4
			040 ⇔ 047	Gobo 5
			048 ⇔ 055	Gobo 6
			056 ⇔ 063	Gobo 7
			064 ⇔ 071	Agitación del gobo 7, de lenta a rápida
			072 ⇔ 079	Agitación del gobo 6, de lenta a rápida
			080 ⇔ 087	Agitación del gobo 5, de lenta a rápida
			088 ⇔ 095	Agitación del gobo 4, de lenta a rápida
			096 ⇔ 103	Agitación del gobo 3, de lenta a rápida
			104 ⇔ 111	Agitación del gobo 2, de lenta a rápida
			112 ⇔ 119	Agitación del gobo 1, de lenta a rápida
			120 ⇔ 127	Abierto
			128 ⇔ 189	Efecto de ciclo, de lento a rápido
			190 ⇔ 193	Detener
			194 ⇔ 255	Efecto de ciclo inverso, de lento a rápido
5 8	Rotación de gobos		000 ⇔ 007	Sin función
			008 ⇔ 119	Rotación en sentido horario, de lenta a rápida
			120 ⇔ 231	Rotación en sentido antihorario, de lenta a rápida
			232 ⇔ 255	Rebote, de lento a rápido
6	9	Prism a	000 ⇔ 015	Sin función
			016 ⇔ 255	Prisma de 3 caras
7	10	Enfoque	000 ⇔ 255	Enfoque
-	11	Atenuador	000 ⇔ 255	0–100%
8 12	Estroboscopio		000 ⇔ 003	Desactivado
			004 ⇔ 007	Activado
			008 ⇔ 076	Estroboscopio, de lento a rápido
			077 ⇔ 145	Estroboscopio de impulsos, de lento a rápido
			146 ⇔ 215	Estroboscopio aleatorio, de lento a rápido
			216 ⇔ 255	Activado
- 13 Función			000 ⇔ 007	Sin función
			008 ⇔ 015	Oscurecer luces con el movimiento de paneo/inclinación
			016 ⇔ 023	Oscurecer luces con el movimiento de la rueda de colores
			024 ⇔ 031	Oscurecer luces con el movimiento de la rueda de gobos
			032 ⇔ 039	Oscurecer luces con el movimiento de la rueda de paneo/inclinación/color
			040 ⇔ 047	Oscurecer luces con el movimiento de la rueda de paneo/inclinación/gobos
			048 ⇔ 055	Oscurecer luces con el movimiento de la rueda de paneo/inclinación/rueda de colores/gobos
			056 ⇔ 095	Sin función
			096 ⇔ 103	Restablecer el paneo
			104 ⇔ 111	Restablecer la inclinación
			112 ⇔ 119	Restablecer la rueda de colores
			120 ⇔ 127	Restablecer las ruedas de gobos
			128 ⇔ 135	Sin función
			136 ⇔ 143	Restablecer el prisma
			144 ⇔ 151	Restablecer el enfoque
			152 ⇔ 159	Restablecer todo
			160 ⇔ 255	Sin función
- 14 Macros de movimiento			000 ⇔ 007	Sin función
			008 ⇔ 023	Macro de movimiento 1
			024 ⇔ 039	Macro de movimiento 2
			040 ⇔ 055	Macro de movimiento 3
			056 ⇔ 071	Macro de movimiento 4
			072 ⇔ 087	Macro de movimiento 5
			088 ⇔ 103	Macro de movimiento 6
			104 ⇔ 119	Macro de movimiento 7
			120 ⇔ 135	Macro de movimiento 8
			136 ⇔ 151	Macro de movimiento con sonido activo 1
			152 ⇔ 167	Macro de movimiento con sonido activo 2
			168 ⇔ 183	Macro de movimiento con sonido activo 3
			184 ⇔ 199	Macro de movimiento con sonido activo 4
			200 ⇔ 215	Macro de movimiento con sonido activo 5
			216 ⇔ 231	Macro de movimiento con sonido activo 6
			232 ⇔ 247	Macro de movimiento con sonido activo 7
			248 ⇔ 255	Macro de movimiento con sonido activo 8
