Intimidator Spot 260X - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur intelligent motorisé type spot
Marque	Chauvet
Modèle	Intimidator Spot 260X
Catégorie	Lampe – Projecteur d'éclairage scénique
Usage	Intérieur uniquement (IP20)
Source lumineuse	LED 260W (non spécifié, estimation)
Dimensions (approx.)	Environ 300 x 250 x 450 mm (non précisé, estimation)
Poids (approx.)	Environ 8 kg (non précisé, estimation)
Alimentation électrique	100-240 VCA, 50/60 Hz (sélection automatique)
Consommation	250 W (estimation)
Fusible	Remplacement par fusible de même type et calibre
Angle de rotation Pan	540°, 360° ou 180° (sélectionnable)
Angle de rotation Tilt	234°, 180° ou 90° (sélectionnable)
Modes DMX	8 canaux et 14 canaux
Adresse DMX de départ	1-512, recommandé max 499
Modes de fonctionnement	DMX, Maître/Esclave, Auto, Sound-Active, RF (télécommande)
Roue chromatique	8 couleurs + blanc, cycle arc-en-ciel, indexation
Gobos	7 gobos rotatifs + ouverture, avec shake et cycle
Prisme	Prisme à 3 facettes
Mise au point (Focus)	Motorisé, commandé par DMX
Variateurs (Dimmer)	0-100% linéaire
Stroboscope	Oui, avec modes impulsion/aléatoire
Raccordements en chaîne	Jusqu'à 7 unités à 120 V, 11 à 230 V
Température ambiante max	40 °C (104 °F)
Montage	Support de suspension avec câble de sécurité obligatoire, pieds pour surface
Entretien	Nettoyer avec un chiffon sec, débrancher avant
Garantie	Garantie limitée, enregistrement en ligne requis
Pays de garantie	États-Unis, Royaume-Uni, Irlande, Benelux, France, Allemagne, Mexique

FOIRE AUX QUESTIONS - Intimidator Spot 260X Chauvet

Comment régler l'adresse DMX de départ sur le Intimidator Spot 260X ?

Utilisez le menu Address sur le panneau de commande. Naviguez avec les boutons ENTER, UP/DOWN pour sélectionner une adresse entre 001 et 512. Pour un accès complet aux canaux DMX, l'adresse recommandée maximale est 499.

Comment configurer le mode Maître/Esclave ?

Connectez les projecteurs via DMX. Sur le maître, sélectionnez le mode de fonctionnement souhaité (Auto, Sound, etc.). Sur les esclaves, réglez le mode Slave (1 à 4) via le menu Run Mode. Le maître contrôle alors les esclaves.

Puis-je utiliser une télécommande avec cet appareil ?

Oui, le Intimidator Spot 260X est compatible avec les télécommandes Chauvet RFC et RFC-XL. Utilisez le menu RF pour associer l'appareil à un groupe (1-4) ou en mode public (RFP).

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour dévisser le porte-fusible et retirez-le. Remplacez le fusible fondu par un fusible de même type et calibre. Réinsérez le porte-fusible et rebranchez.

Que faire si le projecteur ne répond plus au signal DMX ?

Vérifiez les câbles et l'adresse DMX. Dans le menu Setup, paramétrez DMX Loss sur Hold, Black, Auto ou Sound selon le comportement souhaité en cas de perte de signal. Assurez-vous que le voyant LED (option Flash if DMX) est activé.

Comment nettoyer le projecteur ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux et sec pour nettoyer les surfaces externes. Ne pas utiliser de produits liquides ou abrasifs. Assurez-vous que les fentes de ventilation ne sont pas obstruées.

Quels sont les angles de rotation possibles pour Pan et Tilt ?

Dans le menu Setup, vous pouvez régler Pan Angle sur 540°, 360° ou 180°, et Tilt Angle sur 234°, 180° ou 90°. Ces réglages permettent d'adapter le mouvement à l'espace de montage.

Comment activer le mode Sound-Active ?

Dans le menu principal, sélectionnez Run Mode puis Sound. Le projecteur réagira à la musique via le microphone intégré. Vous pouvez régler la sensibilité (Sensitivity) de 001 à 100 dans le menu Setup.

Quelles sont les précautions de sécurité importantes ?

Branchez uniquement sur un circuit mis à la terre. Ne regardez pas la source lumineuse allumée. Utilisez toujours un câble de sécurité lors du montage en hauteur. Ne couvrez pas les fentes de ventilation. La température ambiante max est de 40°C. Débranchez avant toute intervention.

Où puis-je trouver la garantie et que couvre-t-elle ?

La garantie limitée couvre les défauts de matériaux et de fabrication pour l'acheteur initial. Enregistrez votre produit sur www.chauvetlighting.com/warranty-registration (USA/Mexique) ou www.chauvetlighting.eu (Europe). Conservez votre preuve d'achat. La garantie n'est pas transférable et ne s'applique que dans les pays listés.

MODE D'EMPLOI Intimidator Spot 260X Chauvet

À propos de ce guide

Le Intimidator Spot 260X Guide de référence rapide (GRR) contient des informations essentielles sur le produit telles que le montage, les options de menu et les valeurs DMX. Pour de plus amples informations, téléchargez le Manuel d'utilisation sur le site web www.chauvetdj.com.

Avertissement

Les informations et spécifications contenues dans ce GRR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

POUR L'ENREGISTREMENT DE LA GARANTIE ET DE TOUS LES TERMES ET CONDITIONS, VEUILLEZ CONSULTER NOTRE SITE WEB.

Pour les clients aux États-Unis et au Mexique : www.chauvetlighting.com/warranty-registration.

Pour les clients au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France et en Allemagne : www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que ce produit ne comporte aucun défaut de matériaux ou de fabrication dans des conditions normales d'utilisation, pour la période spécifiée et sous réserve des exceptions et limitations énoncées dans la garantie limitée complète sur notre site web. Cette garantie concerne uniquement à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits en vertu de cette garantie, vous devez fournir une preuve d'achat sous forme de ticket de caisse original d'un revendeur agréé indiquant le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également avoir d'autres droits qui varient d'un état à l'autre et d'un pays à l'autre. Cette garantie est valable uniquement aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour les conditions de garantie dans d'autres pays, veuillez consulter votre distributeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien.

• Branchez UNIQUEMENT ce produit à un circuit relié à la terre et protégé.
• DÉBRANCHEZ avant de nettoyer ou de remplacer le fusible.
• NE regardez PAS la source lumineuse lorsque le produit est allumé.
• Assurez-vous que le câble d'alimentation électrique n'est pas pincé ou endommagé.
• Ne débranchez jamais ce produit de l'alimentation en tirant sur le cordon.
  • Lors du montage de ce produit au-dessus de la tête, utilisez TOUJOURS un câble de sécurité.
• NE laissez PAS de matériaux inflammables à proximité du produit lorsqu'il fonctionne.
• NE touchez PAS le boîtier du produit lorsqu'il est allumé, car il sera chaud.
• La tension de la prise à laquelle vous connectez ce produit doit se situer dans la plage indiquée sur l'étiquette ou au dos du produit.
• Ce produit est destiné à une utilisation en intérieur uniquement ! (IP20) Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas ce produit à la pluie ou à l'humidité.
• Montez toujours ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation du boîtier de l'appareil n'est obstruée.
• Ne branchez jamais ce produit à un variateur ou à un rhéostat.
• Remplacez le fusible par un fusible de même type et de même calibre.
• Ne portez jamais le produit par le câble d'alimentation électrique. Utilisez uniquement le support de suspension ou la poignée pour transporter ce produit.
• La température ambiante maximale est de 104 °F (40 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
• En cas de problème de fonctionnement grave, arrêtez immédiatement de l'utiliser.
• N'ouvrez PAS ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou débranchez-le pendant les périodes d'inutilisation.

Contact

Pour les pays autres que les États-Unis, le Royaume-Uni, l'Irlande, le Benelux, la France, l'Allemagne ou le Mexique, contactez votre distributeur pour demander une assistance ou retourner un produit. Se référer à la section Contact Us à la fin de ce GRR pour les informations de contact.

Contenu de la boîte

- Intimidator Spot 260X

• Support de suspension

• Câble d'alimentation électrique

• Guide de référence rapide

Pour commencer

Déballez votre Intimidator Spot 260X et assurez-vous d'avoir reçu toutes les pièces en bon état. Si la boîte ou le contenu semblent endommagés, informez-en immédiatement le transporteur, et non Chauvet.

Alimentation CA

Ce produit dispose d'une alimentation électrique à sélection automatique qui fonctionne avec une plage de tension d'entrée de 100 à 240 VCA, 50/60 Hz.

Pour évincer toute usure et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.

Raccordement

Il est possible de raccorder jusqu'à 7 Intimidator Spot 260X à 120 V ou 11 à 230 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Remplacement de fusible

1. Débranchez le produit de la prise de courant.
2. À l'aide d'un tournevis à tête plate, dévissez le porte-fusible et tirez-le tout droit.
3. Retirez le fusible fondu du support et remplacez-le par un fusible du même type et du même calibre.
4. Réinsérez le porte-fusible et rebranchez l'alimentation.

Montage

Avant de monter ce produit, lisez la section Consignes de sécurité.

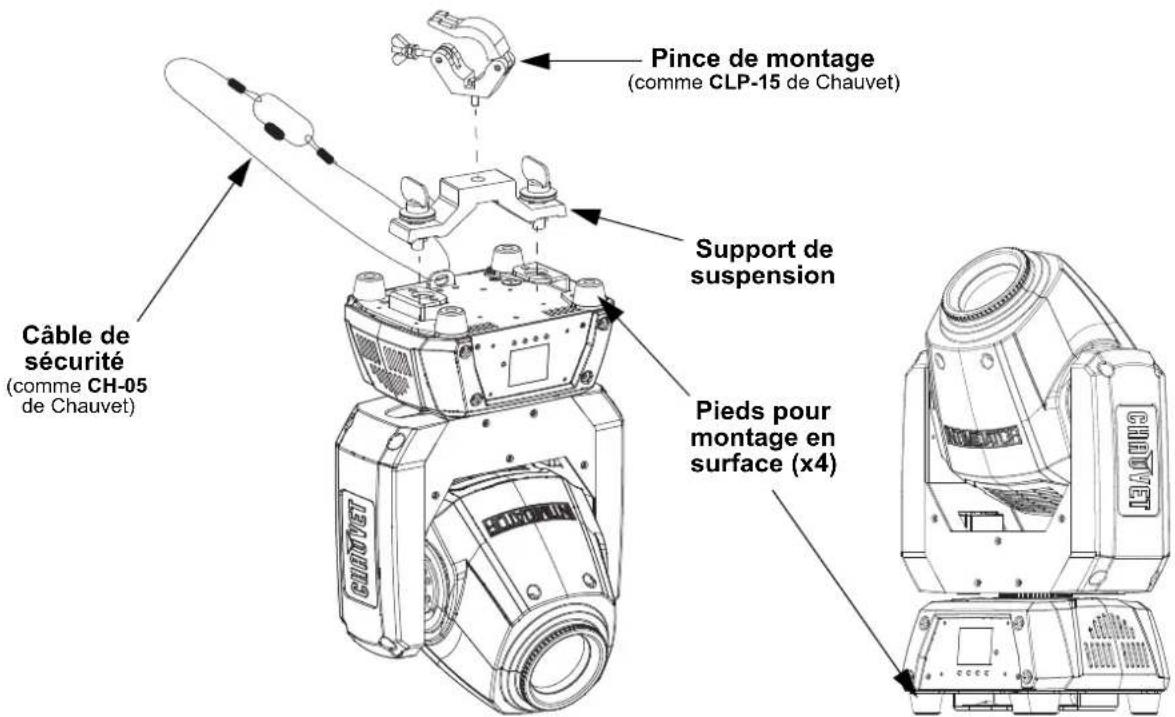

Schéma de montage

Pince de montage (comme CLP-15 de Chauvet) Câble de sécurité (comme CH-05 de Chauvet) Support de suspension Pieds pour montage en surface (x4)

Panneau de commande Description

Bouton Fonction
	Pour quitter le menu ou la fonction en cours
	Pour remonter dans la liste du menu et augmenter la valeur numérique dans une fonction
	Pour descendre dans la liste du menu et baisser la valeur numérique dans une fonction
	Pour activer le menu actuellement affiché ou définir la valeur actuellement sélectionnée dans la fonction sélectionnée

Menu Carte

Se référer à la Intimidator Spot 260Xpage du produit sur le site web www.chauvetdj.com pour la dernière carte de menu.

Niveau principal	Niveaux de programmation Description
Address 001-512 Définit l'adresse de départ DMX
Run Mode	DMX	14CH		Sélectionne le mode DMX
		8CH
	Slave Slave1-4 Sélectionne le mode			Esclave 1, 2, 3 ou 4
	Auto Sélectionne le mode Auto
	Sound Sélectionne le mode Sound-Active
	RF	RF 1-4		Configure le produit pour qu'il fonctionne avec la télécommande RFC-XL du groupe 1, 2, 3 ou 4 (La télécommande doit d'abord être associée au produit)
		RFP		Configure le produit pour qu'il fonctionne avec le signal RF public
	Manual	Pan	Commande manuelle tilt	Commande manuelle du pan
		Tilt Commande manuelle chromatique
		Color Commande manuelle du gobo rotatif
		Gobo Regate Co00a255 manuelle de rotation du gobo
		Prism Commande manuelle de prisme
		Focus Commande manuelle du focus
		Dimmer Commande manuelle du variateur
		Shutter		Commande manuelle de l'obturateur
Setup	Pan Reverse		OFF	Fonctionnement normal pan
			ON	Fonctionnement inversé pan
	Tilt Reverse		OFF	Fonctionnement normal tilt
			ON	Fonctionnement inversé tilt
	Screen Reverse		OFF	Écran normal
			ON	Écran inversé
	Pan Angle		540	Sélectionne la plage d'angle pan 540°
			360	Sélectionne la plage d'angle pan 360°
			180	Sélectionne la plage d'angle pan 180°
	Tilt Angle		234	Sélectionne la plage d'angle tilt 234°
			180	Sélectionne la plage d'angle tilt 180°
			90	Sélectionne la plage d'angle tilt 90°
	Totem Mode		OFF	Ne limite pas le mouvement pan et tilt
			UP	Limite le mouvement pan et tilt pour le montage en hauteur
			DOWN	Limite le mouvement pan et tilt pour le montage en surface/au sol
	Sensitivity		001-100	Règle la sensibilité sonore
	DMX Loss		Hold	Garde le dernier réglage lorsque le signal est perdu
			Black	Noircit le produit
			Auto	Règle l'appareil en mode Auto lorsque le signal est perdu
			Sound	Règle l'unité en mode Sound lorsque le signal est perdu
	Indicator		ON	Active/désactive l'indicateur LED
			OFF
	Flash if DMX		ON	Définit si le voyant clignote lorsque l'appareil est connecté ou déconnecté du DMX
			OFF
	RF Bind			Affiche les instructions pour associer la télécommande au produit
	Reset			Réinitialise le produit
	Factory Set			Charge par défaut les paramètres d'usine

Niveau principal	Niveaux de programmation Description
Sys Info	Ver: V_Affiche	la version du micrologiciel
	Running Mode __	____ Affiche le mode d'exécution actuel
	DMX Address __	Affiche l'adresse actuelle du DMX
	Temperature __	Affiche la température actuelle du produit

Liaison DMX

Le Intimidator Spot 260X peut fonctionner avec le contrôleur DMX. Les instructions de connexion et de configuration de ce produit pour le fonctionnement DMX se trouvent dans le manuel d'utilisation. Si vous ne connaissez pas DMX, vous pouvez télécharger DMX Primer sur le site web www.chauvetdj.com.

Adresse de départ

Pour garantir un accès complet à tous les canaux disponibles dans chaque mode DMX, l'adresse DMX recommandée la plus élevée est 499.

Connexion Maître/Esclave

Le Intimidator Spot 260X utilise la connexion de données DMX pour son mode maître/esclave. Les informations sur la configuration du Intimidator Spot 260X pour le fonctionnement Maître/Esclave se trouvent dans le Manuel d'utilisation, disponible sur le site web de Chauvet.

Télécommande

Le Intimidator Spot 260X peut être commandé à l'aide des télécommandes CHAUVET RFC ou RFC-XL. Pour plus d'informations sur la télécommande, téléchargez les instructions du Intimidator Spot 260Xmanuel d'utilisation sur le site web www.chauvetdj.com.

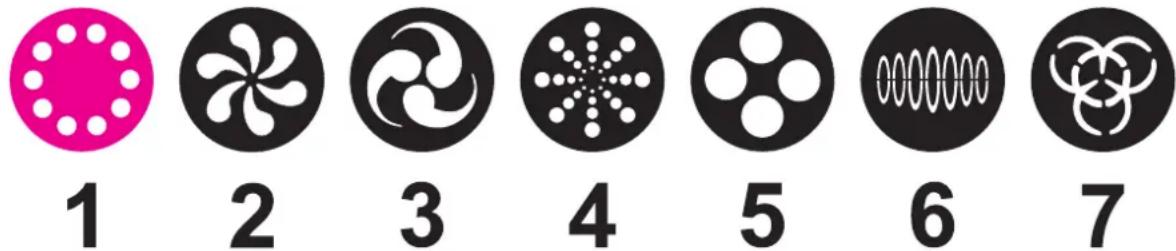

Gobos

Valeurs DMX

8Ch	14Ch	Fonction	Valeur	Paramètre/pourcentage
1	1	Pan	000 ⇔ 255	0–540°
-	2	Pan fin	000 ⇔ 255	Réglage fin du pan
2	3	Tilt	000 ⇔ 255	0–234°
-	4	Tilt fin	000 ⇔ 255	Réglage fin du tilt.
-	5	Vitesse pan/tilt	000 ⇔ 255	Vitesse pan/tilt, rapide à lent
3	6	Roue chromatique	000 ⇔ 006	Blanc
			007 ⇔ 013	Rouge
			014 ⇔ 020	Orange
			021 ⇔ 027	Jaune
			028 ⇔ 034	Vert
			035 ⇔ 041	Bleu
			042 ⇔ 048	CTO
			049 ⇔ 055	Cyan
			056 ⇔ 062	Magenta
			063 ⇔ 064	Blanc
			065 ⇔ 189	Indexation de couleur
			190 ⇔ 221	Arc-en-ciel de cycle de couleur, rapide à lent
			222 ⇔ 223	Arrêt
			224 ⇔ 255	Arc-en-ciel à cycle de couleurs inversé, lent à rapide
4	7	Roue de gobo (voirGobos)	000 ⇔ 007	Ouvert
			008 ⇔ 015	Gobo 1
			016 ⇔ 023	Gobo 2
			024 ⇔ 031	Gobo 3
			032 ⇔ 039	Gobo 4
			040 ⇔ 047	Gobo 5
			048 ⇔ 055	Gobo 6
			056 ⇔ 063	Gobo 7
			064 ⇔ 071	Gobo 7 shake, lent à rapide
			072 ⇔ 079	Gobo 6 shake, lent à rapide
			080 ⇔ 087	Gobo 5 shake, lent à rapide
			088 ⇔ 095	Gobo 4 shake, lent à rapide
			096 ⇔ 103	Gobo 3 shake, lent à rapide
			104 ⇔ 111	Gobo 2 shake, lent à rapide
			112 ⇔ 119	Gobo 1 shake, lent à rapide
			120 ⇔ 127	Ouvert
			128 ⇔ 189	Effet de cycle, lent à rapide
			190 ⇔ 193	Arrêt
			194 ⇔ 255	Effet de cycle inversé, lent à rapide
5 8	Rotation de gobo		000 ⇔ 007	Aucune fonction
			008 ⇔ 119	Rotation dans le sens des aiguilles d'une montre, lent à rapide
			120 ⇔ 231	Rotation dans le sens contraire des aiguilles d'une montre, lent à rapide
			232 ⇔ 255	Rebond, lent à rapide
6	9	P r i s m e	000 ⇔ 015	Aucune fonction
			016 ⇔ 255	Prisme à 3 facettes
7 10	Focus 000 ⇔ 255 Focus
-	11	Variateur	000 ⇔ 255	0–100 %
8 12	Stroboscope		000 ⇔ 003	Off
			004 ⇔ 007	On
			008 ⇔ 076	Stroboscope, lent à rapide
			077 ⇔ 145	Stroboscope/impulsion, lent à rapide
			146 ⇔ 215	Stroboscope/aléatoire, lent à rapide
			216 ⇔ 255	On
- 13 Fonction			000 ⇔ 007	Aucune fonction
			008 ⇔ 015	Noircissement sur mouvement pan/tilt
			016 ⇔ 023	Noircissement sur mouvement de la roue chromatique
			024 ⇔ 031	Noircissement sur mouvement de la roue de gobo
			032 ⇔ 039	Noircissement sur mouvement de la roue pan/tilt/chromatique
			040 ⇔ 047	Noircissement sur mouvement de la roue pan/tilt/gobo
			048 ⇔ 055	Noircissement sur mouvement de la roue/gobo pan/tilt/chromatique
			056 ⇔ 095	Aucune fonction
			096 ⇔ 103	Réinitialisation pan
			104 ⇔ 111	Réinitialisation tilt
			112 ⇔ 119	Réinitialisation de la roue chromatique
			120 ⇔ 127	Réinitialisation de la roue de gobo
			128 ⇔ 135	Aucune fonction
			136 ⇔ 143	Réinitialisation du prisme
			144 ⇔ 151	Réinitialisation du focus
			152 ⇔ 159	Tout réinitialisé
			160 ⇔ 255	Aucune fonction
- 14 Macros mouvement			000 ⇔ 007	Aucune fonction
			008 ⇔ 023	Macro mouvement 1
			024 ⇔ 039	Macro mouvement 2
			040 ⇔ 055	Macro mouvement 3
			056 ⇔ 071	Macro mouvement 4
			072 ⇔ 087	Macro mouvement 5
			088 ⇔ 103	Macro mouvement 6
			104 ⇔ 119	Macro mouvement 7
			120 ⇔ 135	Macro mouvement 8
			136 ⇔ 151	Macro mouvement Sound-active 1
			152 ⇔ 167	Macro mouvement Sound-active 2
			168 ⇔ 183	Macro mouvement Sound-active 3
			184 ⇔ 199	Macro mouvement Sound-active 4
			200 ⇔ 215	Macro mouvement Sound-active 5
			216 ⇔ 231	Macro mouvement Sound-active 6
			232 ⇔ 247	Macro mouvement Sound-active 7
			248 ⇔ 255	Macro mouvement Sound-active 8
