GEBRUIKSAANWIJZING Intimidator Spot 260X Chauvet

Over deze handleiding

De beknopte handleiding van de Intimidator Spot 260X bevat basisinformatie over het product, zoals montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

BEZOEK ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, de Republiek Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij is van materiaal- en constructiefouten gedurende de opgegeven periode, en behoudens de uitzonderingen en beperkingen die worden uiteengezet in de volledige beperkte garantie op onze website. Deze garantie heeft alleen betrekking op de oorspronkelijke koper van het product en is niet overdraagbaar. Om uit deze garantie voortvloeiende rechten uit te oefenen, dient u een aankoopbewijs te overleggen, in de vorm van een originele aankoopbon van een erkende dealer, waarop de naam van het product en de datum van aankoop staat aangegeven. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie biedt u specifieke wettelijke rechten. U hebt mogelijk andere rechten die van staat tot staat en van land tot land kunnen variëren. Deze garantie is alleen geldig in de Verenigde Staten, het Verenigd Koninkrijk, de Republiek Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Raadpleeg uw lokale distributeur voor garantievoorwaarden in andere landen.

Veiligheidsvoorschriften

Deze Veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND aan op een geaard en beveiligd circuit.
  • HAAL DE STEKKER UIT HET STOPCONTACT alvorens de zekering te reinigen of te vervangen.
• KIJK NIET in de lichtbron wanneer het product is ingeschakeld.
• Controleer of het snoer niet gekruld of beschadigd is.
• Trek nooit aan het snoer om de stekker uit het stopcontact te halen.
• Gebruik ALTIJD een veiligheidskabel als het product hoog wordt gemonteerd.
• Zorg ervoor dat zich GEEN brandbare materialen in de buurt van het product bevinden als het is ingeschakeld.

• Raak de behuizing NIET aan wanneer het product is ingeschakeld; de behuizing is heet.

• Het voltage van het stopcontact waarop u dit product aansluit, moet binnen het bereik liggen dat op de sticker of de achterkant van het product staat aangegeven.

• Het product is uitsluitend bestemd voor gebruik binnen! (IP20) Stel dit product niet bloot aan regen of vocht, om brand of een elektrische schok te voorkomen.
• Monteer dit product altijd op een plaats met voldoende ventilatie, ten minste 50 cm van aangrenzende oppervlakken.

- Zorg ervoor dat de ventilatieopeningen van de behuizing nooit geblokkeerd zijn.

- Sluit dit product nooit aan op een dimmer of regelweerstand.

- Vervang de zekering door een exemplaar van hetzelfde type en spanningsniveau.

- Draag het product nooit aan het snoer. Draag dit product uitsluitend aan de ophangbeugel of de handgreep.

- De maximum omgevingstemperatuur is 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop het gebruik onmiddellijk bij een ernstig operationeel probleem.

- OPEN dit product NIET. Het bevat geen onderdelen die een gebruiker kan repareren.

- Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.

Contact opnemen

Neem buiten de VS, het VK, Ierland, Benelux, Frankrijk, Duitsland of Mexico, contact op met uw distributeur voor ondersteuning of om een product te retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactgegevens.

In de verpakking

- Intimidator Spot 260X

- Ophangbeugel

- Snoer

• Beknopte handleiding

Om te beginnen

Pak uw Intimidator Spot 260X uit en controleer of u alle ontvangen onderdelen in goede conditie hebt ontvangen. Als de doos of de inhoud beschadigd lijkt, neem dan onmiddellijk contact op met de transporteur, niet met Chauvet.

Netvoeding

Dit product heeft een auto-bereik voeding die werkt met een ingangsvoltage van 100 tot 240 VAC, 50/60 Hz.

Om slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.

Power Linking

Het is mogelijk om 7 Intimidator Spot 260X producten te koppelen op 120 V of 11 producten op 230 V. Koppel NOOIT meer dan dit aantal. Power-linking snoeren zijn afzonderlijk verkrijgbaar.

Vervanging van de zekering

1. Haal de stekker uit het stopcontact.
2. Schroef de zekeringhouder open met een platkopschroevendraaier en trek de zekering er rechtstandig uit.
3. Verwijder de defecte zekering uit de houder en plaats een zekering van exact hetzelfde type en spanningsniveau.
4. Plaats de zekeringhouder terug en schakel de stroom weer in.

Montage

Lees de Veiligheidsvoorschriften voordat u dit product bevestigt.

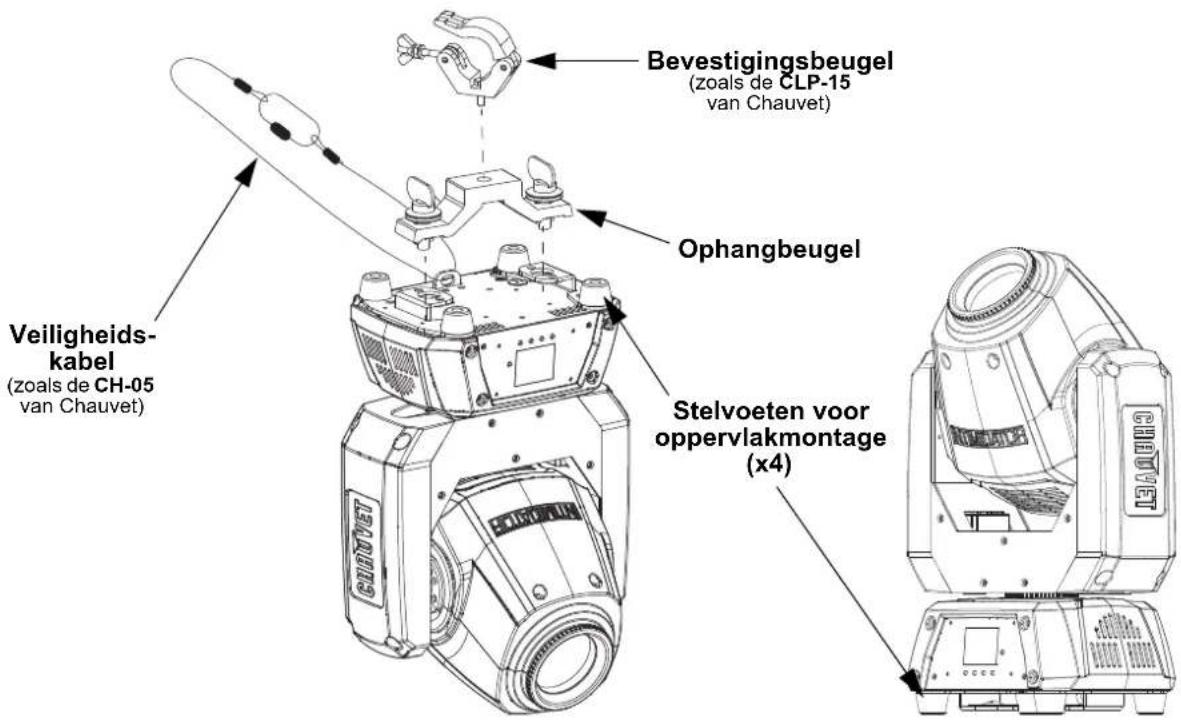

Bevestigingsschema

Bevestigingsbeugel (zoals de CLP-15 van Chauvet) Ophangbeugel Veiligheids- kabel (zoals de CH-05 van Chauvet) Stelvoeten voor oppervlakmontage (x4)

Beschrijving van bedieningspaneel

Knop Functie
	Hiermee verlaat u het huidige menu of de huidige functie
	Hiermee navigeert u omhoog in de menulijst en verhoogt u bij een functie de numerieke waarde
	Hiermee navigeert u omlaag in de menulijst en verlaagt u bij een functie de numerieke waarde
	Hiermee activeert u het weergegeven menu of stelt u de huidige geselecteerde waarde in voor de geselecteerde functie

Menukaart

Raadpleeg de productpagina van de Intimidator Spot 260X op www.chauvetdj.com voor de nieuwste menukaart.

Hoofdniveau	Programmeringsniveaus Beschrijving
Address 001-512 Stelt het DMX-startadres in
Run Mode	DMX	14CH		Selecteert DMX-modus
		8CH
	Slave $lave1-4 Selecteert Slave-modus 1, 2, 3 of 4
	Auto Selecteert de Auto-modus
	Sound Selecteert de Sound-Active modus
	RF	RF 1-4		Stelt het product in om samen te werken met de RFC-XL afstandsbediening in groep 1, 2, 3 of 4 (RF-modus moet eerst aan het product worden gekoppeld)
		RFP		Stelt het product in om samen te werken met het openbare RF-signaal
	Manual	Pan	Handmatige bediening pannen
		Tilt Handmatige bediening kantelen
		Color Handmatige bediening kleur
		Gobo Handmatige bediening rotering gobo
		Gobo Rotate Handmatige bediening goborotatie
		Prism Handmatige bediening prisma
		Focus Handmatige bediening focus
		Dimmer Handmatige bediening dimmer
		Shutter Handmatige bediening sluiter
Setup	Pan Reverse		OFF Normaal pannen
			ON	Pannen omkeren
	Tilt Reverse		OFF Normaal kantelen
			ON	Kantelen omkeren
	Screen Reverse		OFF Normale weergave
			ON	Weergave omkeren
	Pan Angle		540	Selecteert panhoekbereik 540°
			360	Selecteert panhoekbereik 360°
			180	Selecteert panhoekbereik 180°
	Tilt Angle		234	Selecteert kantelhoekbereik 234°
			180	Selecteert kantelhoekbereik 180°
			90	Selecteert kantelhoekbereik 90°
	Totem Mode		OFF Beperkt de pan- en kantelbeweging niet
			UP Beperkt de pan- en kantelbeweging voor hoge montage
			DOWN	Beperkt de pan- en kantelbeweging voor montage op oppervlak/vloer
	Sensitivity		001-100	Stelt de geluidsgevoeligheid in
	DMX Loss		Hold	Behoudt de laatste instelling wanneer geen signaal wordt ontvangen
			Black	Verduistert het product
			Auto	Stelt het product in op Auto-modus wanneer geen signaal wordt ontvangen
			Sound	Stelt het product in op Geluidsmodus wanneer geen signaal wordt ontvangen
	Indicator		ON	Schakelt LED-indicator in/uit
			OFF
	Flash if DMX		ON	Stelt in of de LED-indicator knippert wanneer het armatuur is verbonden met DMX of wanneer de verbinding is verbroken
			OFF
	RF		Bind	Geef instructies weer om de RF-afstandsbediening aan het product te koppelen
	Reset			Reset het product
	Factory Set			Laadt de fabrieksinstellingen
Hoofdniveau	Programmeringsniveaus		Beschrijving
Sys Info	Ver: V_Geeft de firmwareversie aan
	Running Mode __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ ____
	DMX Address __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ ____
	Temperature __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ _

DMX-koppeling

De Intimidator Spot 260X kan samenwerken met een DMX-controller. Instructies voor verbinding en configuratie van dit product voor DMX vindt u in de gebruikershandleiding. Als u niet vaak werkt met DMX, kunt u de DMX Primer downloaden van www.chauvetdj.com.

Startadres

Om volledige toegang mogelijk te maken tot alle beschikbare kanalen in elke DMX-modus, is het sterk aanbevolen DMX-adres 499.

De Intimidator Spot 260X maakt gebruik van de DMX-gegevensverbinding voor de Master/Slave modus. Informatie over de configuratie van de Intimidator Spot 260X voor Master/Slave werking vindt u in de gebruikershandleiding, die beschikbaar is op de website van Chauvet.

RF-afstandsbediening

De Intimidator Spot 260X kan worden bediend met de CHAUVET RFC- of RFC-XL-afstandsbediening. Meer informatie over de RF-afstandsbediening en instructies vindt u in de gebruikershandleiding van de Intimidator Spot 260X, die u kunt downloaden van www.chauvetdj.com.

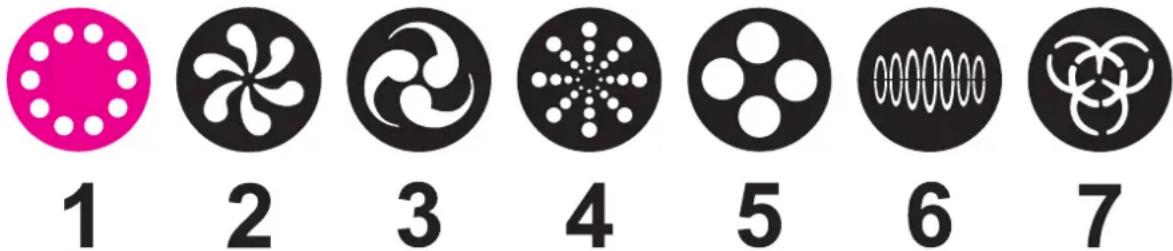

Gobo's

DMX-waarden

8Ch	14Ch	Functie	Waarde	Procent/Instelling
1	1	Pannen	000 ⇔ 255	0-540°
-	2	Verfijnd pannen	000 ⇔ 255	Verfijnde bediening van pannen
2	3	Kantelen	000 ⇔ 255	0-234°
-	4	Verfijnd kantelen	000 ⇔ 255	Verfijnde bediening van kantelen
-	5	Snelheid pannen/kantelen	000 ⇔ 255	Snelheid pannen/kantelen, snel naar langzaam
3	6	Kleurenwiel	000 ⇔ 006	Wit
			007 ⇔ 013	Rood
			014 ⇔ 020	Oranje
			021 ⇔ 027	Geel
			028 ⇔ 034	Groen
			035 ⇔ 041	Blauw
			042 ⇔ 048	CTO
			049 ⇔ 055	Cyaan
			056 ⇔ 062	Magenta
			063 ⇔ 064	Wit
			065 ⇔ 189	Kleurindexering
			190 ⇔ 221	Regenboog met kleurencyclus, snel naar langzaam
			222 ⇔ 223	Stoppen
			224 ⇔ 255	Omgekeerde regenboog met kleurencyclus, langzaam naar snel
4 7	Gobowiel (zie Gobo's_)		000 ⇔ 007	Open
			008 ⇔ 015	Gobo 1
			016 ⇔ 023	Gobo 2
			024 ⇔ 031	Gobo 3
			032 ⇔ 039	Gobo 4
			040 ⇔ 047	Gobo 5
			048 ⇔ 055	Gobo 6
			056 ⇔ 063	Gobo 7
			064 ⇔ 071	Gobo 7 shake, langzaam naar snel
			072 ⇔ 079	Gobo 6 shake, langzaam naar snel
			080 ⇔ 087	Gobo 5 shake, langzaam naar snel
			088 ⇔ 095	Gobo 4 shake, langzaam naar snel
			096 ⇔ 103	Gobo 3 shake, langzaam naar snel
			104 ⇔ 111	Gobo 2 shake, langzaam naar snel
			112 ⇔ 119	Gobo 1 shake, langzaam naar snel
			120 ⇔ 127	Open
			128 ⇔ 189	Cycluseffect, langzaam naar snel
			190 ⇔ 193	Stoppen
			194 ⇔ 255	Omgekeerd cycluseffect, langzaam naar snel
5 8	Goborotatie		000 ⇔ 007	Geen functie
			008 ⇔ 119	Rotatie rechtsom, langzaam naar snel
			120 ⇔ 231	Rotatie linksom, langzaam naar snel
			232 ⇔ 255	Bounce, langzaam naar snel
6	9	P r i s m a	000 ⇔ 015	Geen functie
			016 ⇔ 255	3-facet prisma
7 10	Focus 000 ⇔ 255 Focus
- 11	Dimmer 000 ⇔ 255 0–100%
8 12	Stroboscoop		000 ⇔ 003	Uit
			004 ⇔ 007	Aan
			008 ⇔ 076	Stroboscoop, langzaam naar snel
			077 ⇔ 145	Pulserende stroboscoop, langzaam naar snel
			146 ⇔ 215	Willekeurige stroboscoop, langzaam naar snel
			216 ⇔ 255	Aan
- 13 Functie			000 ⇔ 007	Geen functie
			008 ⇔ 015	Verduistering bij pan/kantelbeweging
			016 ⇔ 023	Verduistering bij beweging kleurenwiel
			024 ⇔ 031	Verduistering bij beweging gobowiel
			032 ⇔ 039	Verduistering bij beweging pannen/kantelen/kleurenwiel
			040 ⇔ 047	Verduistering bij beweging pannen/kantelen/gobowiel
			048 ⇔ 055	Verduistering bij beweging pannen/kantelen/kleurenwiel/gobowiel
			056 ⇔ 095	Geen functie
			096 ⇔ 103	Pannen resetten
			104 ⇔ 111	Kantelen resetten
			112 ⇔ 119	Kleurenwiel resetten
			120 ⇔ 127	Gobowiel resetten
			128 ⇔ 135	Geen functie
			136 ⇔ 143	Prisma resetten
			144 ⇔ 151	Focus resetten
			152 ⇔ 159	Alles resetten
			160 ⇔ 255	Geen functie
- 14 Bewegingsmacro's			000 ⇔ 007	Geen functie
			008 ⇔ 023	Bewegingsmacro 1
			024 ⇔ 039	Bewegingsmacro 2
			040 ⇔ 055	Bewegingsmacro 3
			056 ⇔ 071	Bewegingsmacro 4
			072 ⇔ 087	Bewegingsmacro 5
			088 ⇔ 103	Bewegingsmacro 6
			104 ⇔ 119	Bewegingsmacro 7
			120 ⇔ 135	Bewegingsmacro 8
			136 ⇔ 151	Sound-active beweging macro 1
			152 ⇔ 167	Sound-active beweging macro 2
			168 ⇔ 183	Sound-active beweging macro 3
			184 ⇔ 199	Sound-active beweging macro 4
			200 ⇔ 215	Sound-active beweging macro 5
			216 ⇔ 231	Sound-active beweging macro 6
			232 ⇔ 247	Sound-active beweging macro 7
			248 ⇔ 255	Sound-active beweging macro 8
