MANUALE UTENTE Altherma 3 R ECH₂O DAIKIN

Istruzioni per l'uso

Daikin Regolazione RoCon+ HP

1 Misure di sicurezza generali 4

1.1 Istruzioni di sicurezza particolari 4

1.1.1 Osservare le istruzioni 4

1.1.2 Significato delle avvertenze e dei simboli .... 5

1.2 Istruzioni di sicurezza per il montaggio ed il funzionamento ..... 5

1.2.1 Informazioni generali.... 5

1.2.2 Uso conforme.... 5

2 Descrizione del prodotto 6

3 Uso 7

3.1 Informazioni generali 7

3.2 Elementi di indicazione e comando....7

3.2.1 Indicatore di stato....7

3.2.2 Display 7

3.2.3 Selettore.... 7

3.3 Principio di comando 9

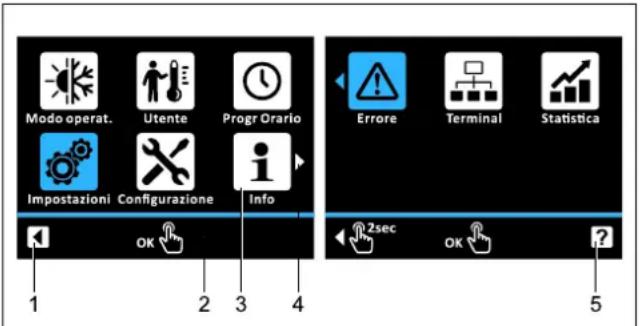

3.3.1 Navigazione nel menu 9

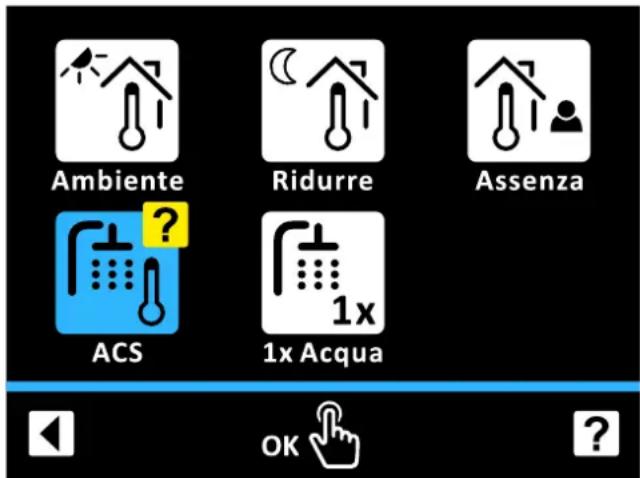

3.3.2 Funzione Guida....9

3.3.3 Navigazione in liste e selezione di voci di liste ..... 9

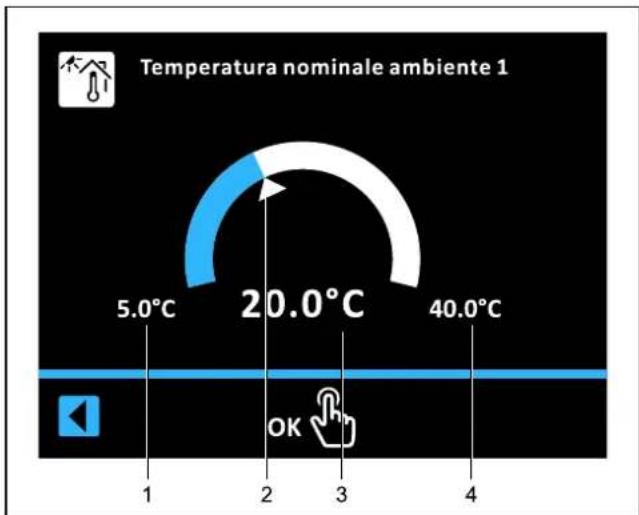

3.3.4 Impostazione dei valori nominali.... 10

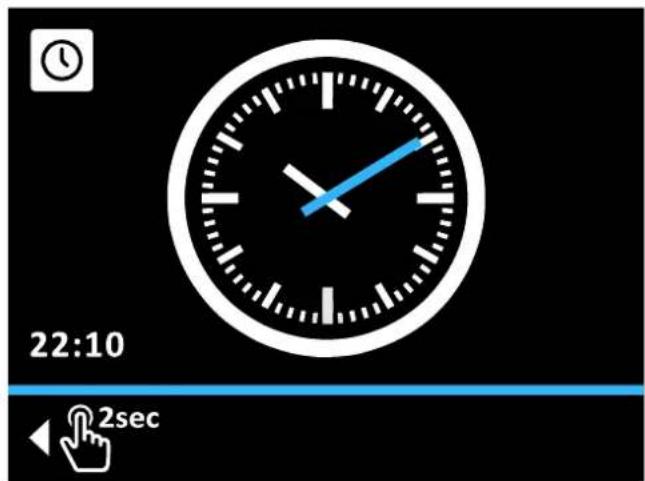

3.3.5 Impostazione dell'ora 10

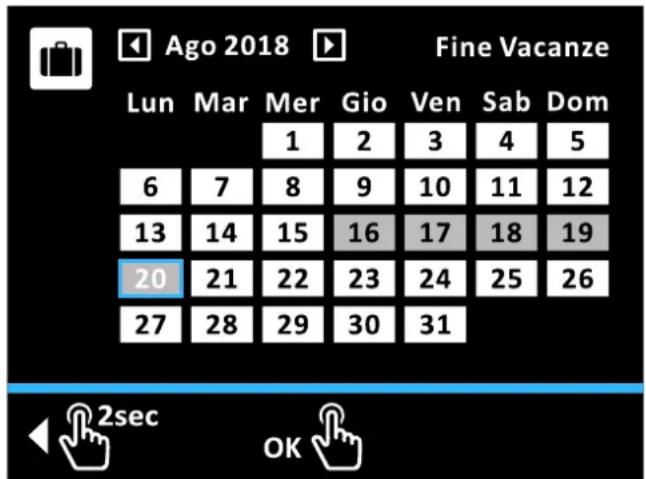

3.3.6 Funzione Calendario.... 10

3.3.7 Impostazione dei programmi orari 11

3.3.8 Comando esterno 12

4 Funzione 13

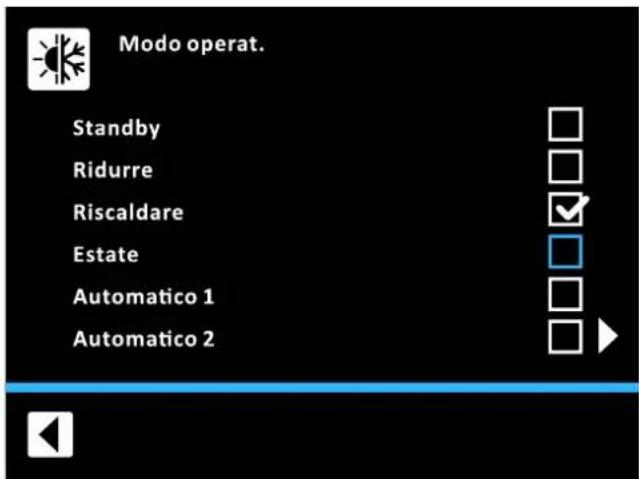

4.1 Modo operat.... 13

4.2 Utente.... 14

4.2.1 Impostazione temperatura ambiente nominale.... 14

4.2.2 Impostazione riduzione della temperatura ambiente .. 14

4.2.3 Impostazione Temperatura ambiente assenza.... 14

4.2.4 Impostazione temperatura acqua calda set.... 14

4.2.5 La produzione di acqua calda non pianificata viene avviata.... 14

4.3 Progr Tempo 14

4.3.1 Programmi orari temporanei 14

4.3.2 Programmi orari permanenti 15

4.3.3 Ripristina programmi tempo.... 16

4.4 Impostazioni 16

4.4.1 Impostazioni visualizzazione.... 16

4.4.2 Sistema.... 16

4.4.3 Fonti di calore esterne 16

4.4.4 In-/Outputs 16

4.4.5 Gestione intelligente dell'accumulatore.... 17

4.4.6 Funzioni speciali 18

4.5 Configurazione 18

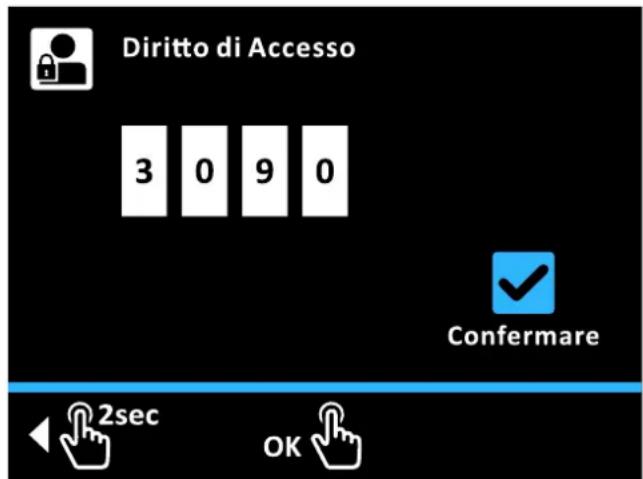

4.5.1 Diritto di Accesso (Codice del tecnico) 18

4.5.2 sensori 18

4.5.3 Config. Circ. riscald.... 18

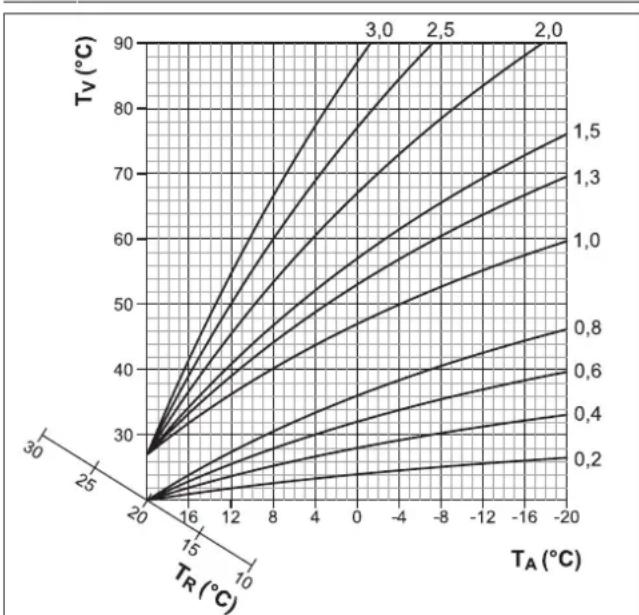

4.5.4 Riscaldare.... 19

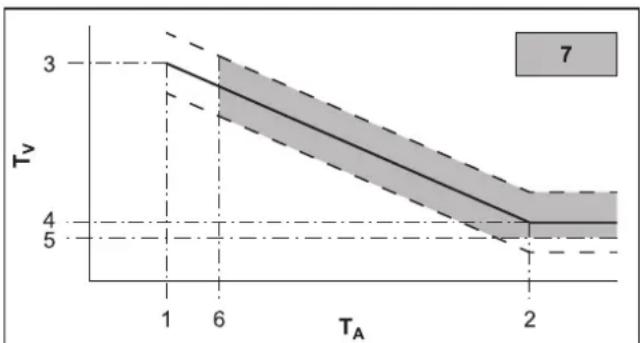

4.5.5 Raffrescamento.... 20

4.5.6 Acqua calda 21

4.5.7 Programma supplementare 21

4.5.8 Configuration Wizard 23

4.5.9 Parameter Reset.... 23

4.6 Info 23

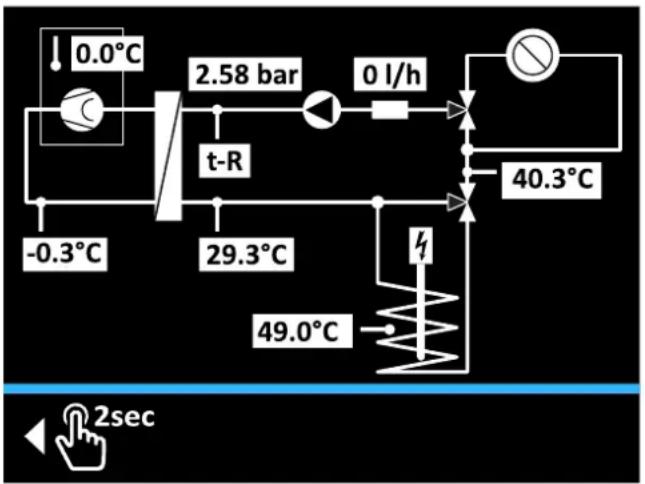

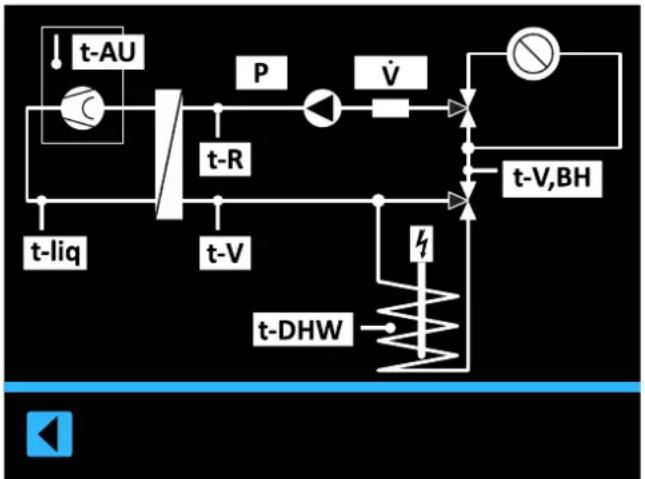

4.6.1 Corrente....23

4.6.2 Sommario.... 24

4.6.3 Valori.... 24

4.6.4 Pressione acqua 24

4.7 Errore 24

4.8 Terminale 24

4.8.1 Selezione dell'indirizzo del terminale 25

4.8.2 Bus-Scan per funzione terminale.... 25

4.9 Statistica.... 26

5 Prima messa in funzione 27

5.1 Configuration Wizard.... 27
5.2 Guida a menu nel Configuration Wizard 27

6 Panoramica dei parametri 29

6.1 Menu: Modo operativo.... 29

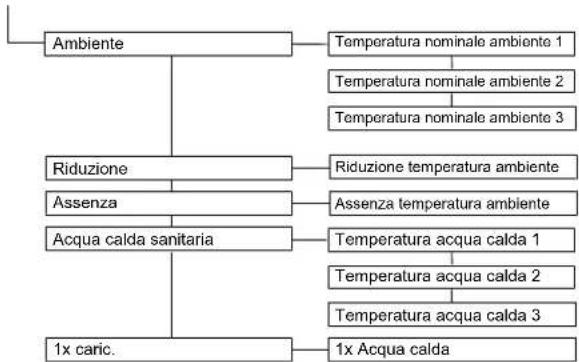

6.2 Menu: Utente.... 29

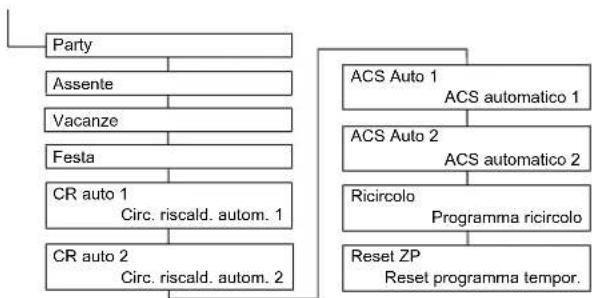

6.3 Menu: Programma orario 29

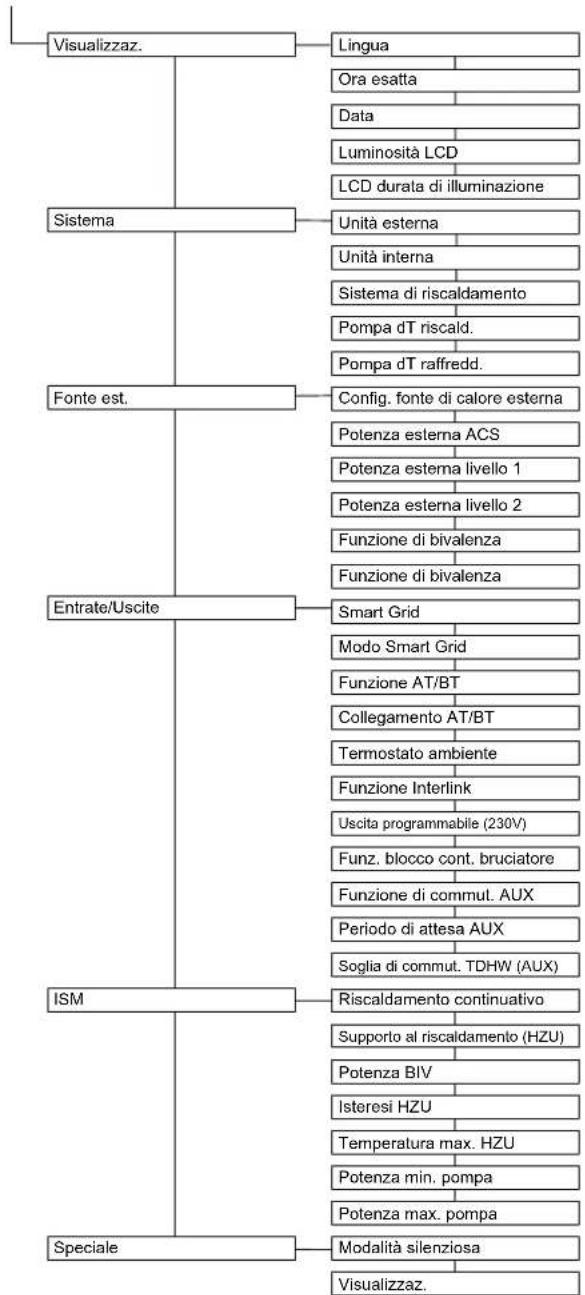

6.4 Menu: Impostazioni 29

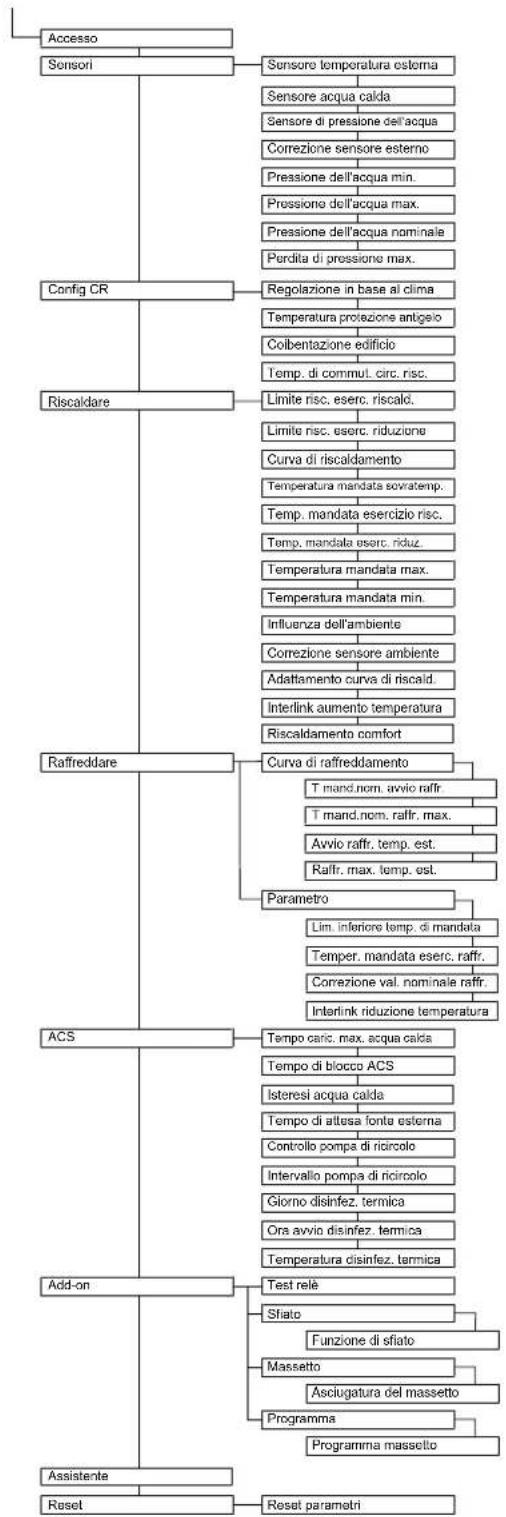

6.5 Menu: Configurazione 30

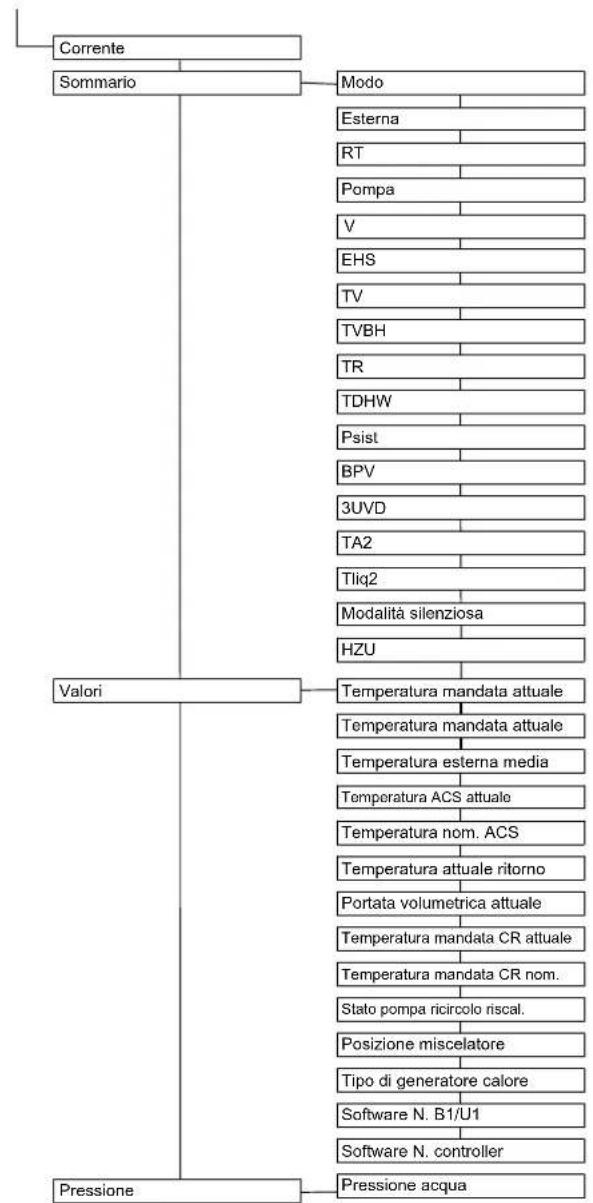

6.6 Menu: Info 30
6.7 Menu: Errore 30
6.8 Menu: Terminal 30

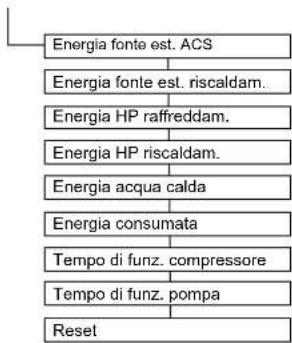

6.9 Menu: Statistica.... 31

7 Impostazione dei parametri 32

7.1 Spiegazione delle tabelle con i parametri.... 32
7.2 Modo operativo.... 32
7.3 Utente.... 33

7.3.1 Menu: Temp. nominale ambiente 33
7.3.2 Menu: Riduzione temperatura ambiente".... 33
7.3.3 Menu: Assenza temperatura ambiente.... 34
7.3.4 Menu: Temperatura nom. ACS.... 34
7.3.5 Menu: 1x Acqua calda 34

7.4 Progr Tempo 34
7.5 Impostazioni 36

7.5.1 Menu: Impost. visualizzazione.... 36
7.5.2 Menu: Sistema.... 36
7.5.3 Menu: Fonte di calore esterna 37
7.5.4 Menu: Entrate/Uscite 38
7.5.5 Menu: Gestione intelligente memoria 42
7.5.6 Menu: Funzioni speciali 42

7.6 Configurazione 43

7.6.1 Menu: Sensori.... 43
7.6.2 Menu: Config. Circ. risc.... 44

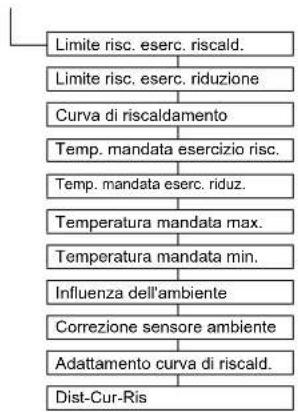

7.6.3 Menu: Riscaldare.... 45

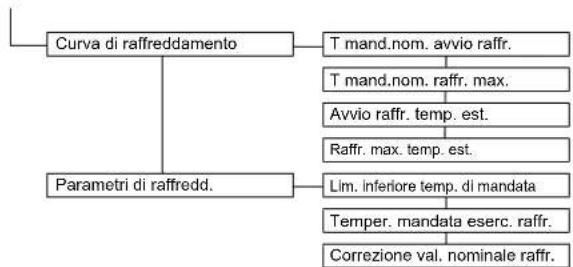

7.6.4 Menu: Raffreddare.... 47
7.6.5 Menu: Acqua calda sanitaria.... 48
7.6.6 Menu: Programmi Add-on.... 49

7.7 Info 50

7.7.1 Sommario.... 50
7.7.2 Valori.... 51
7.7.3 Pressione acqua 52

7.8 Errore 52
7.9 Terminale 53
7.10 Statistica.... 53
7.11 Configuration Wizard 54

8 Errori e guasti 55

8.1 Funzionamento d'emergenza.... 55
8.2 manuale.... 55
8.3 Protocollo errori 55

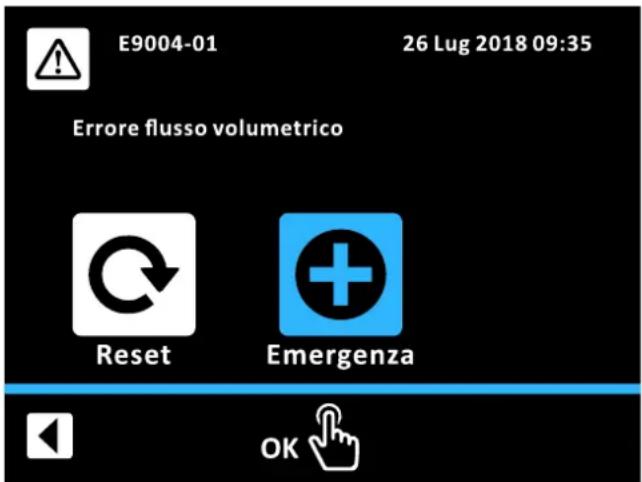

8.4 Schermo errori.... 56
8.5 Codici di errore 56

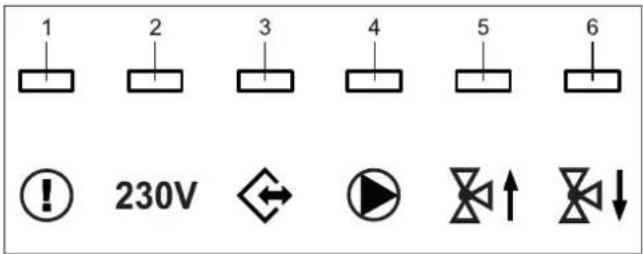

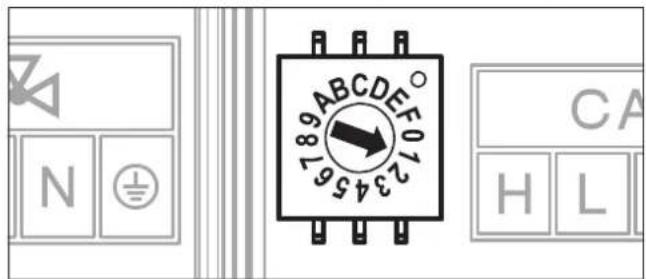

9 Modulo di miscelazione 57

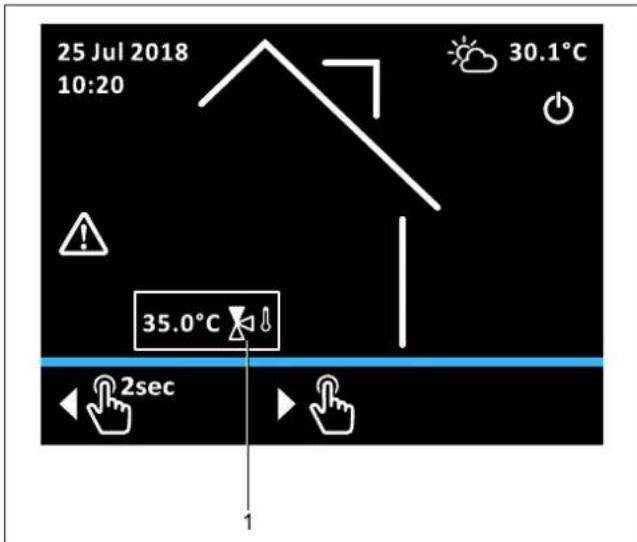

9.1 Start screen modulo di miscelazione (funzione terminale).... 57

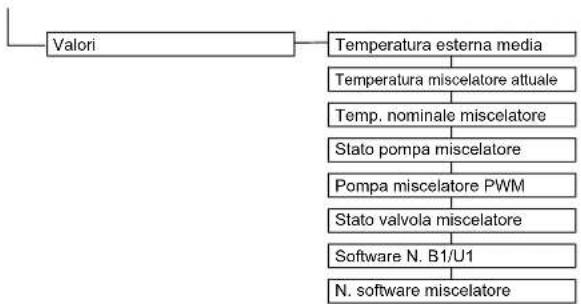

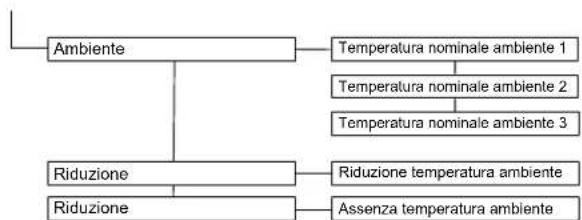

9.2 Panoramica dei parametri miscelatore.... 57
9.3 Impostazioni parametri modulo di miscelazione.... 59

10 Glossario 60

11 Impostazioni personalizzate 61

11.1 Programmazione oraria....61
11.2 Parametro.... 62
11.3 Indirizzi bus dati.... 62

Indice analitico 63

1 Misure di sicurezza generali

1.1 Istruzioni di sicurezza particolari

AVVERTENZA

I riscaldatori che non vengono configurati e installati correttamente possono compromettere il funzionamento del riscaldatore e/o causare lesioni gravi o mortali dell'utente.

- I lavori sul generatore termico (come ad es. l'allestimento, l'ispezione, l'installazione e la prima messa in funzione) possono essere eseguiti solo da persone autorizzate e in possesso di un titolo di formazione tecnica o professionale che li abiliti allo svolgimento dell'attività in questione, e che abbiano partecipato a un corso di perfezionamento riconosciuto dalle autorità competenti. Si intendono qui, in particolare, personale specializzato in impianti di riscaldamento e di climatizzazione ed elettricisti qualificati, che, in ragione della propria formazione specialistica e delle proprie competenze ed esperienze, sono esperti nell'installazione e nella manutenzione corretta di impianti di riscaldamento, impianti a olio combustibile e gas e accumulatori ACS.

- Far funzionare il generatore termico solo in perfette condizioni con coperchio di protezione chiuso.

AVVERTENZA

L'inosservanza dell'avviso può condurre a lesioni gravi o alla morte.

• Questo apparecchio può essere utilizzato da bambini a partire da un'età di 8 anni e oltre, nonché da persone con limitate capacità fisiche, sensoriali o mentali ovvero prive di esperienze e conoscenze, solo se tali soggetti vengono sorvegliati o sono stati istruiti sull'uso sicuro dell'apparecchio e ne comprendono i pericoli risultanti. Impedire ai bambini di giocare con l'apparecchio. Non fare eseguire la pulizia e la manutenzione a cura dell'utilizzatore da bambini senza sorveglianza.
• Il collegamento alla rete deve essere eseguito conformemente a IEC 60335-1 tramite disgiuntore, il quale opera una separazione dei poli con un'ampiezza dell'apertura di contatto corrispondente alle specifiche della categoria di sovratensione III per una separazione completa.
• Gli interventi elettrotecnici complessivi devono essere eseguiti esclusivamente da personale elettrotecnico specializzato e sotto l'osservanza delle disposizioni locali e nazionali, oltre che alle indicazioni specificate nel presente manuale.

Accertarsi dell'uso di un circuito elettrico adeguato.

Una caricabilità insufficiente del circuito elettrico o collegamenti eseguiti non a norma possono causare folgorazioni o incendi.

1.1.1 Osservare le istruzioni

• La documentazione originale è redatta in lingua tedesca. Tutte le altre lingue sono delle traduzioni.
• Leggere queste istruzioni con attenzione prima di iniziare la fase di installazione o di intervenire sull'impianto di riscaldamento.
• Le misure cautelari descritte nel presente documento coprono numerose importanti tematiche. Si prega di attenervisi.
• L'installazione del sistema e tutti i lavori descritti nel presente manuale e nella documentazione allegata per l'installatore devono essere eseguiti da un installatore autorizzato.

In queste istruzioni vengono descritte tutte le attività da eseguire per l'installazione, la messa in funzione e la manutenzione; inoltre vengono fornite le informazioni di base per l'utilizzo e la regolazione dell'apparecchio. Per informazioni dettagliate sull'utilizzo e la regolazione, fare riferimento ai documenti complementari.

Tutti i parametri di riscaldamento essenziali per un funzionamento confortevole sono già stati impostati in fabbrica. Per la regolazione, fare riferimento ai documenti complementari.

Documenti complementari

- Daikin Altherma EHS(X/H):

• Istruzioni per l'installazione
• Lista di controllo per la messa in funzione
• Manuale utente della pompa di calore

- Modulo esterno:

- Istruzioni per l'installazione

- Manuale di istruzioni

- Stazione locale EHS157034 e modulo di miscelazione EHS157068: manuale di istruzioni

- Ulteriore accessori opzionali e componenti opzionali del sistema: relative istruzioni di installazione ed esercizio

Le istruzioni sono comprese nella fornitura dei rispettivi apparecchi.

1.1.2 Significato delle avvertenze e dei simboli

Nel presente manuale, le avvertenze sono disposte in base alla gravità del pericolo e alla probabilità del suo verificarsi.

PERICOLO

Segnala un pericolo imminente.

L'inosservanza dell'avvertenza conduce a lesioni gravi o alla morte

AVVERTENZA

Segnala una situazione potenzialmente pericolosa

L'inosservanza dell'avvertenza può condurre a lesioni gravi o alla morte.

ATTENZIONE

Segnala una situazione potenzialmente dannosa

L'inosservanza dell'avviso può condurre a danni materiali, danni ambientali e lievi lesioni.

Questo simbolo segnala suggerimenti per l'utilizzatore e informazioni particolarmente utili, ma non rappresenta un'avvertenza in relazione a possibili pericoli

Simboli speciali di avvertenza

Alcuni tipi di pericolo sono segnalati da simboli speciali.

Corrente elettrica

Pericolo di scottature o bruciature

Rappresentazione generale

1 Le istruzioni procedurali vengono presentate sotto forma di elenco. Le procedure in cui occorre obbligatoriamente attenersi alla sequenza indicata vengono presentate come elenco numerato.
→ I risultati delle procedure sono contraddistinti da una freccia.

[Modo operat.]: i parametri vengono rappresentati in parentesi quadre.

[→ Menu principale]: la posizione di menu e funzioni viene rappresentata fra parentesi quadre con →.

1.2 Istruzioni di sicurezza per il montaggio ed il funzionamento

1.2.1 Informazioni generali

- Per tutti i lavori agli apparecchi da eseguire tramite il pannello di comando del sistema di regolazione, rispettare i dati riportati nella relativa documentazione, in particolare le indicazioni di sicurezza.

Indicazioni per evitare i pericoli

La Daikin Altherma EHS(X/H) è costruita secondo gli ultimi ritrovati della tecnica e conformemente alle regole tecniche universalmente riconosciute. È tuttavia possibile che, in caso di un utilizzo improprio dell'apparecchio, si possano creare pericoli per l'incolumità delle persone o danni per le cose.

Al fine di evitare il crearsi di situazioni di pericolo, utilizzare Daikin Altherma EHS(X/H) soltanto:

• in conformità alle prescrizioni e in perfette condizioni,
• rispettando le norme di sicurezza e tenendo conto degli eventuali pericoli.

Ciò presuppone la conoscenza e l'applicazione del contenuto di questo manuale di istruzioni, di tutti i documenti complementari, delle disposizioni in materia di prevenzione degli infortuni e inoltre delle norme riconosciute a livello di sicurezza e sanità sul lavoro.

Rappresentazione grafica della regolazione RoCon+

Determinate indicazioni sullo schermo o voci di menu possono discostarsi, a seconda della variante del paese o di allestimento di Daikin Altherma EHS(X/H) o dello stato utente che ha accesso alla regolazione, dalle raffigurazioni indicate nel presente manuale.

1.2.2 Uso conforme

La regolazione RoCon+ HP può essere utilizzata esclusivamente in pompe di calore Daikin Altherma EHS(X/H) omologate per il sistema di regolazione. La regolazione RoCon+ HP può essere utilizzata soltanto conformemente a quanto specificato nelle presenti istruzioni.

Qualsiasi altro tipo di utilizzo diverso o esulante da quanto specificato è da considerarsi non conforme. Per gli eventuali danni derivanti è responsabile soltanto l'utente.

Per tutti i lavori agli apparecchi da eseguire tramite il pannello di comando del sistema di regolazione, rispettare i dati riportati nella relativa documentazione, in particolare le indicazioni di sicurezza.

Documentazione

La documentazione tecnica inclusa nella fornitura è parte integrante dell'apparecchio. Deve essere riposta in modo da potere essere consultata in qualsiasi momento dal gestore o dal personale specializzato.

2 Descrizione del prodotto

INFORMAZIONI

La regolazione RoCon+ HP è parte di Daikin Altherma EHS(X/H).

Essa è composta dalla scheda elettronica RoCon BM2C, a cui sono collegati attuatori e sensori nonché ulteriori componenti del sistema di regolazione e dall'unità di comando RoCon+ B1.

In questo manuale vengono quindi spiegate le funzioni e la possibilità di impostazione della regolazione. Per maggiori informazioni sul quadro di comando caldaia e su ulteriori componenti dell'apparecchio, consultare la documentazione allegata.

La regolazione elettronica e digitale regola automaticamente, a seconda dell'apparecchio, tutte le funzioni di riscaldamento e dell'acqua calda relative a un circuito di riscaldamento diretto, a un circuito di carica del bolitore e per ulteriori circuiti di riscaldamento tramite moduli di miscelazione collegabili come opzione.

Controlla la gestione complessiva della sicurezza della Daikin Altherma EHS(X/H). Pertanto, ad esempio, in caso di mancanza d'acqua, o in presenza di altre situazioni non consentite o indefinite, si attiva uno Spegnimento di sicurezza eseguito. Un messaggio di errore relativo mostra al gestore tutte le informazioni sulla causa del guasto.

Tutte le impostazioni delle funzioni per la Daikin Altherma EHS(X/H) e per gli apparecchi RoCon opzionali collegati tramite il bus dati vengono eseguite con gli elementi di comando dell'unità di comando RoCon+ B1 integrata e visualizzate con display con testo in chiaro e retroilluminazione colorata.

Alla Daikin Altherma EHS(X/H) è possibile collegare i seguenti apparecchi opzionali aggiuntivi tramite il bus dati della centralina:

• Regolatore locale EHS157034

- Modulo miscelatore EHS157068

Inoltre, la regolazione RoCon+ HP possiede una funzione antigelo per il circuito di riscaldamento diretto e il circuito di caricamento del bollitore nonché una funzione automatica di supporto al riscaldamento (inserimento di una fonte di calore aggiuntiva come ad es. caldaia a legna, impianto solare).

Tramite il contatto di commutazione AUX privo di potenziale si possono realizzare varie funzioni di controllo in collegamento con gli apparecchi esterni (richiesta di un generatore termico esterno, commutazione di modalità bivalente, visualizzazione di stato esterna, ecc.).

Sono inoltre a disposizione vari ingressi per la valutazione di contatti di controllo esterni (commutazione modalità esterne o richiesta di calore, funzioni Smart Grid e funzioni a tariffa bassa degli enti fornitori di energia ^(26) ).

Con il sensore di temperatura esterna opzionale installato sul lato nord dell'edificio, è possibile ottimizzare ulteriormente la regolazione di temperatura di mandata in base alle condizioni atmosferiche.

Se il gateway opzionale EHS157056 è stato installato e collegato a Internet, la Daikin Altherma EHS(X/H) può essere sorvegliata e comandata comodamente tramite telecomando con cellulare (app).

La regolazione RoCon+ HP contiene un timer con cui è possibile impostare:

- 2 programmi a tempo impostabili in modo individuale ^(27) per il riscaldamento e il raffreddamento dell'ambiente circuito di riscaldamento diretto)

- 2 programmi a tempo impostabili in modo individuale per la produzione di acqua calda e

- 1 programma a tempo impostabile in modo individuale per pompa di ricircolo.

La prima messa in funzione dell'impianto di riscaldamento è descritta nel manuale di installazione della Daikin Altherma EHS(X/H).

Alcune voci di menu della regolazione RoCon+ HP sono accessibili solo al tecnico del riscaldamento. Questa misura di sicurezza garantisce che durante il funzionamento dell'impianto non si verifichino malfunzionamenti indesiderati a causa di impostazioni errate.

Tutte le impostazioni per il circuito di riscaldamento attribuito possono essere eseguite allo stesso modo come per il pannello di controllo. Con funzione terminale attivata, sono a disposizione tutte le possibilità di controllo come per il pannello di controllo, fatta eccezione per alcune funzioni speciali (ad es. esercizio manuale).

Un modulo miscelatore EHS157068 collegato, in base alla relativa attribuzione, viene comandato anch'esso tramite il pannello di controllo RoCon+ B1 e/o la stazione locale EHS157034.

3 Uso

3.1 Informazioni generali

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Il contatto di acqua con componenti elettrici può causare una scossa, nonché lesioni e ustioni mortali.

• Proteggere gli indicatori e i tasti della regolazione dall'effetto dell'umidità.
• Per pulire la regolazione utilizzare un panno di cotone asciutto. L'impiego di detergenti aggressivi e altri liquidi può portare a danni all'apparecchio o scosse.

INFORMAZIONI

La Daikin Altherma EHS(X/H) sfrutta l'energia nella maniera più efficace con temperature nominali di ritorno e dell'acqua calda possibilmente basse.

Se con temperature nominali di mandata superiori a 50 °C viene inserito un generatore termico esterno (ad es. il Backup-Heater opzionale), allora (a seconda della temperatura esterna) il rendimento (COP) della Daikin Altherma EHS(X/H) può peggiorare.

3.2 Elementi di indicazione e comando

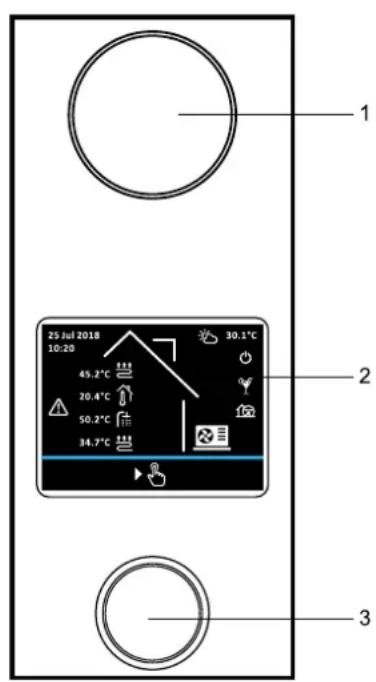

Fig. 58-1 RoCon+ HPElementi di indicazione e comando

Pos. Descrizione
1 Indicatore di stato
2 Display
3 Selettore

Tab. 58-1 RoCon+ HPElementi di indicazione e comando

3.2.1 Indicatore di stato

I LED dell'indicatore di stato si accendono o lampeggiano mostrando così la modalità di esercizio dell'apparecchio.

LED Modalità D	Descrizione
Lampeggia a lu-ce blu	Standby L'apparecchio non è in funzione.
Si accende a lu-ce blu	Esercizio L'apparecchio è in funzione.
Lampeggia a lu-ce rossa	Errore Sì è presentato un errore. Per ul-teriori particolari vedere Cap. 8.

Tab. 58-2 Indicatore di stato

3.2.2 Display

Durante il funzionamento normale, il display è disattivato (completamente scuro). L'attività dell'impianto viene indicata dall'indicatore di stato. Qualsiasi azionamento del selettore (ruotare, premere o premere a lungo) attiva il display con lo Start screen.

Se è attivo lo Start screen e se per 60 secondi non viene effettuata nessuna immissione da parte dell'utente, il display viene disattivato. Se in qualsiasi altro punto nel menu non avviene nessun inserimento da parte dell'utente per 120 secondi, si passa di nuovo allo Start screen.

3.2.3 Selettore

ATTENZIONE

Non azionare mai gli elementi di comando della regolazione con oggetti duri e appuntiti. Ciò può portare a danni e malfunzionamenti della regolazione.

Con il selettore è possibile navigare nei rispettivi livelli, selezionare e modificare il valore di regolazione e confermare questa modifica con una breve pressione del tasto.

Azione Risultato
Rotazione Selezione del menu, selezione dell'impostazione, esecuzione dell'impostazione
toccare Conferma della selezione, acquisizione dell'impostazione, esecuzione della funzione.
Premere per 2 secondi	Uscire dal menu

Tab. 58-3 Funzione del selettore

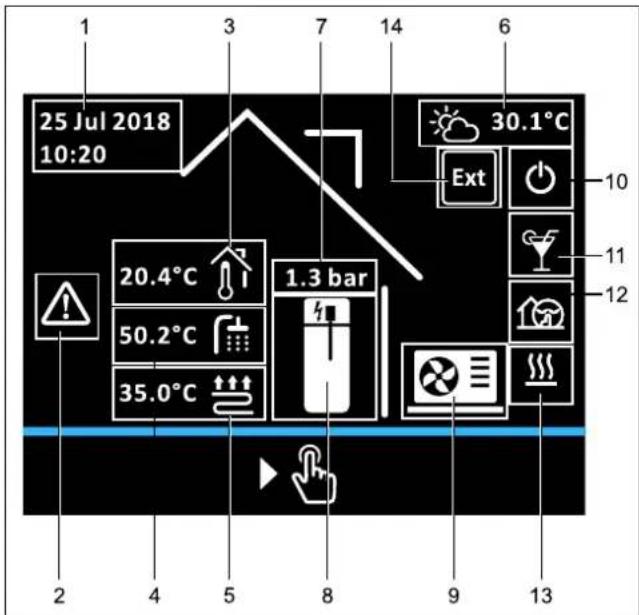

3.2.4 Start screen

La schermata iniziale offre una panoramica sullo stato di esercizio attuale dell'impianto. Dalla schermata iniziale, qualsiasi azionamento del selettore (rotazione, pressione o pressione prolungata) porta al Menu principale.

3 Uso

25 Jul 2018 10:20 3 7 14 6 30.1°C Ext 10 20.4°C 50.2°C 1.3 bar 11 35.0°C 12 2 4 5 8 9 13

Fig. 58-2 Posizione di visualizzazione sullo Start screen

Pos.	Simbolo Spiegazione
1	Data e ora
2	Segra	d'errore
3	Solo	parecchio ambiente collegato: tempe-ratura ambiente
4	Temma	ACS
5	Temma	di mandata del riscaldamento a pa-vimento
		Temperatura di mandata riscaldamento convetto-re
		Temperatura di mandata riscaldamento radiatore
6	Temma	esterna
7	Pressione nel circuito di riscaldamento
8	Conta	di accumulo senza termoresistenza
		Contenitore di accumulo con termoresistenza col-legata (off)
		Contenitore di accumulo con termoresistenza col-legata (on)
9	Nessione unità	esterna riconosciuta
		Unità esterna presente, compressore off
		Unità esterna presente, compressore on

Pos.	Simbolo Spiegazione
10	Mod urativo: Standby
	HG4Y	Modo operativo: Ridurre
		Modo operativo: Riscaldare
		Modo operativo: Raffreddare
	TKKG	Modo operativo: Estate
	YT75	Modo operativo: Automatico 1
		Modo operativo: Automatico 2
	AXCH	Modo operativo: Esercizio d'emergenza
11	Prognia speciale: Party
	T7K4	Programma speciale: Assente
	YWXA	Programma speciale: Vacanze
		Programma speciale: Festa
	YAGW	Programma speciale: 1x acqua calda
	GKA3	Programma speciale: Screed
		Programma speciale: Sfiato
12	Mod ilenziosaon
13	Mod Riscaldare
		Modalità: Raffreddare
		Modalità: Acqua calda sanitaria
		Modalità: Defrost
		Modalità: Nessuna richiesta
14	Esterna Modo operativo commutato su esterno (Contatto di blocco bruciatore oppure Termostato ambiente)

Tab. 58-4 Simboli del display sullo Start screen

INFORMAZIONI

Se l'elemento di comando locale viene usato come telecomando per un modulo miscelatore, sia la schermata standard che la struttura del menu sono modificate (vedere Cap. 9).

3.3 Principio di comando

Il concetto di comando della regolazione permette una rapida navigazione nel menu, la visualizzazione chiara di informazioni e la scelta comoda di parametri e l'impostazione di valori nominali e di programmi.

I fondamenti del concetto di comando vengono descritti dettagliata- mente di seguito sulla base di alcuni esempi. Il comando di funzioni speciali segue lo stesso principio e viene descritto, se necessario, nei rispettivi paragrafi al capitolo Cap. 4.

3.3.1 Navigazione nel menu

Dallo Start screen, qualsiasi azionamento del selettore (rotazione, pressione o pressione prolungata) porta al menu principale. La vista del menu è composta da un'area superiore per le icone di menu dei diversi sottomenu e da una barra di menu inferiore Nella barra di menu viene rappresentata l'icona del comando Indietro e quella della Guida. Ruotando il selettore è possibile passare da un'icona all'altra (incluse le icone nella barra di menu). I menu a più pagine sono riconoscibili attraverso la freccia di cambio pagina. Ruotando il selettore si passa fra le singole icone di menu nelle diverse pagine di menu.

Modo operat. Utente Progr Orario Impostazioni Configurazione Info OK 2 sec OK ? 5

Fig. 58-3 Esempio: elementi nel menu a due pagine

Pos. Descrizione

1 Icona Indietro

2 Barra di menu

3 Icona di menu

4 Freccia di cambio pagina (nel caso di menu a più pagi-ne)

5 Icona Guida

Tab. 58-5 Elementi nella rappresentazione di menu
Esempio: passaggio al menu "Statistica" [→ Menu principale]:
1 Ruotare il selettore in senso orario sino a che l'icona "Statistica" (sulla seconda pagina del menu) viene raffigurata in blu.
2 Toccare brevemente il selettore per confermare ("ok").
→ Viene richiamato il sottomenu "Statistica"

3.3.2 Funzione Guida

Per ogni icona di menu è disponibile un testo di guida.

Ambiente Ridurre Assenza ACS 1x Acqua OK ?

Fig. 58-4 Funzione Guida

Esempio: richiamo del testo di guida per il menu "Acqua calda sanitaria" e terminazione della funzione Guida [→ Menu principale → Utente]:

1 Ruotare il selettore in senso orario sino a che l'icona di guida nella barra di menu viene raffigurata in blu.
2 Toccare brevemente il selettore per confermare ("ok").

→ La funzione di guida diventa attiva, il simbolo "?" viene visualizzato in corrispondenza dell'ultima icona di menu.

3 Ruotare il selettore in senso antiorario sino a che compare il simbolo (?) sull'icona "Acqua calda sanitaria".
4 Toccare brevemente il selettore per confermare ("ok").

→ Compare un testo di guida per il menu "Acqua calda sanitaria".

5 Toccare brevemente il selettore per confermare ("ok").
→ Il livello del testo di guida viene abbandonato.
6 Ruotare il selettore in senso orario sino a che l'icona di guida nella barra di menu viene raffigurata in blu.
7 Toccare brevemente il selettore per confermare ("ok").

→ La funzione di guida viene terminata.

3.3.3 Navigazione in liste e selezione di voci di liste

Le liste esistono come pure liste di informazione o servono alla selezione di una voce di lista. Ruotando il selettore si passa da una voce di lista all'altra. Le liste a più pagine sono riconoscibili attraverso la freccia di cambio pagina. Ruotando il selettore si passa fra le voci di lista delle diverse pagine.

Nel caso di liste di selezione la voce di lista attualmente selezionata viene visualizzata con una spunta. Con "OK" è possibile selezionare una voce di lista diversa. La rispettiva impostazione viene poi applicata e la lista viene abbandonata.

3 Uso

Modo operat. Standby Ridurre Riscaldare Estate Automatico 1 Automatico 2

Fig. 58-5 Lista con voce di lista selezionata

Esempio: commutare il modo operativo su "Estate" [→ Menu principale → Modo operativo]

1 Ruotare il selettore in senso orario sino a che la voce di menu "Estate" viene raffigurata in blu.

2 Toccare brevemente il selettore per confermare ("ok").

→ Alla voce di lista "Estate" viene messa una spunta.

3 Ruotare il selettore in senso antiorario sino a che l'icona Indietro viene raffigurata in blu.

4 Toccare brevemente il selettore per confermare ("ok").

→ L'impostazione viene memorizzata e il livello di impostazione viene abbandonato.

3.3.4 Impostazione dei valori nominali

Il valore nominale di un parametro può essere modificato entro la scala raffigurata. Con "OK" il nuovo valore viene memorizzato. Tenendo premuto a lungo il selettore, il livello di impostazione viene abbandonato. Per alcuni parametri, oltre ai valori sulla scala esiste anche l'impostazione "Spento". Questa impostazione può essere selezionata ruotando il selettore in senso antiorario dopo aver raggiunto il valore minimo della scala.

Fig. 58-6 Raffigurazione dell'impostazione dei parametri

Pos. Descrizione

1 Valore minimo

2 Valore standard

3 Valore attualmente selezionato

4 Valore massimo

Tab. 58-6 Elementi nella raffigurazione dell'impostazione dei parametri

Esempio: impostazione di [Temperatura nominale ambiente 1] su 22 °C [→ Menu principale→ Utente → Ambiente → Temperatura nominale ambiente 1]:

1 Ruotare il selettore in senso orario sino a che viene indicato 22 °C.

2 Toccare brevemente il selettore per confermare ("OK").

L'impostazione viene memorizzata e il livello di impostazione viene abbandonato.

3.3.5 Impostazione dell'ora

Per impostare l'ora attuale viene usata la funzione orologio.

22:10 2sec

Fig. 58-7 Impostazione dell'ora

Esempio: impostazione dell'ora sulle 16:04 [→ Menu principale → Impostazioni → Visualizzaz. → Ora esatta]:

1 Ruotare il selettore in senso orario sino a che il cerchio viene raffigurato in blu.

2 Toccare brevemente il selettore per confermare ("OK").

→ L'indicatore delle ore viene raffigurato in blu.

3 Ruotare il selettore in senso orario sino a che compare 16:00.

4 Toccare brevemente il selettore per confermare ("OK").

→ L'indicatore dei minuti viene raffigurato in blu.

5 Ruotare il selettore in senso orario sino a che compare 16:04.

6 Toccare brevemente il selettore per confermare ("OK").

→ L'icona Confermare nella barra di menu viene raffigurata in blu.

7 Toccare brevemente il selettore per confermare ("OK").

→ L'impostazione viene memorizzata e il livello di impostazione viene abbandonato.

3.3.6 Funzione Calendario

Per impostare la data attuale o i programmi orari [Vacanze] e [Festa] viene usata la funzione Calendario. Per i programmi orari, la funzione Calendario permette la scelta di un intervallo orario.

Ago 2018 Fine Vacanze Lun Mar Mer Gio Ven Sab Dom 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 2sec OK

Fig. 58-8 Impostazione dell'intervallo con la funzione Calendario

Esempio: impostazione [Vacanze] dal 25 agosto 2018 al 02 settembre 2018 [→ Menu principale → Programma orario → Vacanze]:

1 Ruotare il selettore in senso orario sino a che la selezione del mese sta su Aug. 2018.

2 Toccare brevemente il selettore per confermare ("OK").

→ 1. agosto viene raffigurato incorniciato in blu.

Ruotare il selettore in senso orario sino a che il 25 agosto viene raffigurato incorniciato in blu.

1 Toccare brevemente il selettore per confermare ("OK").

→ 25 agosto viene raffigurato con sfondo grigio.

2 Ruotare il selettore in senso orario sino a che il 2 settembre viene raffigurato incorniciato in blu.

3 Toccare brevemente il selettore per confermare ("OK").

→ L'impostazione viene memorizzata e il livello di impostazione viene abbandonato.

All'impostazione di un nuovo periodo di vacanze, il periodo di vacanze precedente viene cancellato. Alternativamente è anche possibile resettare l'impostazione delle vacanze.

Esempio: resettaggio dell'impostazione vacanze [→ Menu principale → Programma orario → Vacanze]:

1 Ruotare il selettore in senso orario sino a che la selezione del mese viene raffigurato in blu.

2 Toccare brevemente il selettore per confermare ("OK").

→ L'ultimo giorno di vacanze selezionato viene raffigurato in-corniciato in blu.

3 Ruotare il selettore in senso antiorario sino a che tutti i giorni sono raffigurati in bianco.

4 Toccare brevemente il selettore per confermare ("OK").

→ L'impostazione vacanze viene resettata e il livello di impostazione viene abbandonato.

3.3.7 Impostazione dei programmi orari

Per impostare dei programmi orari permanenti (vedere Cap. 4.3.2) viene usata la funzione Progr. Orario. Essa permette di impostare giorno per giorno 3 cicli di comando. L'immissione è possibile separatamente per ogni singolo giorno della settimana o in blocchi da "Lunedì a Venerdì", da "Sabato a Domenica" e da "Lunedì a Domenica". I cicli di comando selezionati vengono raffigurati nel livello d'insieme del rispettivo programma a sfondo grigio (Fig. 58-9).

Periodo di tempo Ciclo di commutazione
Giorno della settimana singolo (lunedì, martedì ...)	1. dalle 06:00 alle 22:002. dalle xx:xx alle xx:xx3. dalle xx:xx alle xx:xx
Settimana di lavoro (da lunedì a venerdì)	1. dalle 06:00 alle 22:002. dalle xx:xx alle xx:xx3. dalle xx:xx alle xx:xx
Finesettimana (da sabato a domenica)	1. dalle 06:00 alle 22:002. dalle xx:xx alle xx:xx3. dalle xx:xx alle xx:xx
Intera settimana (da lunedì a domenica)	1. dalle 06:00 alle 22:002. dalle xx:xx alle xx:xx3. dalle xx:xx alle xx:xx

Tab. 58-7 Struttura dei programma orari permanenti

INFORMAZIONI

Le impostazioni temporali per un ciclo di commutazione in un programma per il giorno della settimana o per blocco vengono trasferite anche ad altri intervalli di tempo, se interessano gli stessi giorni della settimana.

- Per il singolo giorno della settimana "Lunedi" l'orario iniziale nel primo ciclo di commutazione viene cambiato da 06:00 a 05:00. Nel periodo di tempo "Da lunedì a venerdì" e "da lunedì a domenica" anche il primo ciclo di commutazione viene cambiato automaticamente da 06:00 a 05:00.

Circ. riscald. Automatico 1 Impostazioni Lun Mar Mer Gio Ven Sab Dom 1. 2. 3. OK

Circ. riscald. Automatico 1 Lun-Ven 00:00 23:59 1. 05:30 09:30 2. 16:30 22:00 3. --- ---

Fig. 58-9 Funzione Progr. Orario con livello d'insieme (sinistra) e livello di impostazione (destra)

Esempio: per il programma [Circ. riscald. Automatico 1] impostazione dei cicli di commutazione 1 e 2 per lunedì - venerdì [→ Menu principale → Programma orario → CR auto 1]:

1 Ruotare il selettore in senso orario sino a che l'icona di impostazione viene raffigurata in blu.

2 Toccare brevemente il selettore per confermare ("OK").

→ L'indicatore passa al livello di impostazione con selezione dell'intervallo blu lampeggiante.

3 Ruotare il selettore in senso orario sino a che compare l'intervallo desiderato.

4 Toccare brevemente il selettore per confermare ("OK").

→ L'indicatore passa alla finestra di inserimento per l'ora di inizio del primo ciclo di comando.

5 Toccare brevemente il selettore per confermare ("OK").

→ La finestra di inserimento per l'ora di inizio del primo ciclo di comando lampeggia in blu.

6 Ruotare il selettore in senso orario sino a che compare l'ora di inizio desiderata.

7 Toccare brevemente il selettore per confermare ("OK").

→ L'indicatore passa alla finestra di inserimento per l'ora di fine del primo ciclo di comando.

8 Ruotare il selettore in senso orario sino a che compare l'ora di fine desiderata.

9 Toccare brevemente il selettore per confermare ("OK").

3 Uso

L'indicatore passa alla finestra di inserimento per l'ora di inizio del secondo ciclo di comando.

10 Toccare brevemente il selettore per confermare ("OK").

→ La finestra di inserimento per l'ora di inizio del secondo ciclo di comando lampeggia in blu.

11 Ruotare il selettore in senso orario sino a che compare l'ora di inizio desiderata.

12 Toccare brevemente il selettore per confermare ("OK").

→ L'indicatore passa alla finestra di inserimento per l'ora di fine del secondo ciclo di comando.

13 Ruotare il selettore in senso orario sino a che compare l'ora di fine desiderata.

14 Toccare brevemente il selettore per confermare ("OK").

→ L'indicatore passa alla finestra di inserimento per l'ora di inizio del terzo ciclo di comando.

15 Ruotare il selettore in senso orario sino a che l'icona di conferma viene raffigurata in blu.

→ L'indicatore passa all'icona di conferma.

16 Toccare brevemente il selettore per confermare ("OK").

→ La programmazione viene memorizzata.

→ Il livello di impostazione viene abbandonato.

→ I cicli di comando selezionati vengono raffigurati a sfondo grigio.

17 Ruotare il selettore in senso antiorario sino a che l'icona Indietro viene raffigurata in blu.

18 Toccare brevemente il selettore per confermare ("OK").

→ Il menu viene abbandonato

3.3.8 Comando esterno

Oltre al comando tramite la regolazione integrata RoCon+ HP, l'impianto può essere impostato e comandato anche tramite apparecchi esterni.

Comando tramite Internet

Tramite un gateway opzionale (EHS157056) è possibile connettere la regolazione RoCon+ HP a Internet. In questo modo è possibile il controllo remoto della RoCon+ HP tramite telefoni cellulari (tramite app).

Comando tramite la stazione spazio

Il comando può avvenire anche per mezzo del regolatore locale opzionale EHS157034. A tale fine, osservare le istruzioni per l'uso allegate all'apparecchio.

4 Funzione

Sulla base delle impostazioni eseguite nella regolazione RoCon+HP, l'impianto regola automaticamente il funzionamento del riscaldamento locale, del raffreddamento locale e la produzione di acqua calda sanitaria. Di seguito vengono descritte le funzioni che possono influire sul funzionamento dell'impianto.

Alcuni dei parametri e delle funzioni descritti sono limitati da diritti di accesso e possono essere impostati solo dal tecnico del riscaldamento (vedere Cap. 4.5.1).

4.1 Modo operat.

[→ Menu principale → Modo operativo]

In questo menu avviene la selezione del modo operativo con cui deve funzionare l'apparecchio. Il modo operativo corrente viene contrassegnato da un apposito simbolo nello Start screen.

Modo operativo Standby (Standby)

NOTA

Un impianto di riscaldamento non protetto dal gelo può gelare in caso di temperature rigide e subire dei danni.

• Se sussiste il pericolo di gelate, svuotare l'impianto di riscaldamento dal lato acqua.
• Se si decide di non svuotare l'impianto di riscaldamento, verificare che in caso di pericolo di gelate l'alimentazione elettrica sia garantita e lasciare inserito l'interruttore di rete.

In questo modo operativo, la Daikin Altherma EHS(X/H) viene portata in modo standby. In questo caso, la funzione antigelo viene conservata. Per conservare questa funzione l'impianto non deve essere scollegato dalla rete elettrica.

Tutti i regolatori integrati nel sistema RoCon tramite il CAN-Bus vengono anch'essi portati nel modo operativo "Standby" dal sistema sovraordinato.

INFORMAZIONI

Nel modo operativo [Standby] la pompa di calore ed ev. il Backup-Heater collegato opzionalmente vengono scollegati dall'alimentazione elettrica (modalità di risparmio energetico) se sono soddisfatte le seguenti condizioni:

• la sonda di temperatura esterna è collegata e configurata con i parametri corretti nella configurazione dell'impianto,
• la temperatura esterna è superiore a 8 °C,
• non è presente nessuna richiesta di riscaldamento,
• in nessun circuito di riscaldamento collegato è attiva la funzione antigelo e
• la Daikin Altherma EHS(X/H) è accesa da almeno 5 minuti.

Esercizio di riscaldamento ridotto (temperatura nominale ambientale inferiore) secondo la temperatura di riduzione impostata nel parametro [Temperatura ambiente riduzione] (vedere il cap. Cap. 4.2).

Produzione di acqua calda secondo le temperature nominali impostate e i cicli di commutazione impostati nel programma orario dell'acqua calda [ACS Automatico 1] (vedere Cap. 4.2).

Modo operat. Riscaldare

Esercizio di riscaldamento e raffreddamento secondo la temperatura nominale ambiente impostata nel parametro [Temperatura nominale ambiente 1] (vedere Cap. 4.2).

Una sonda di temperatura esterna collegata (regolazione della temperatura di mandata in base al clima) o un regolatore locale collegato influiscono anch'essi sulla temperatura nominale di mandata.

Produzione di acqua calda secondo le temperature nominali impostate e i cicli di commutazione impostati nel programma orario dell'acqua calda [ACS Automatico 1] (vedere Cap. 4.2).

Modo operat. Estate

Avviene solo la produzione di acqua calda secondo le temperature nominali impostate e i cicli di commutazione impostati nel programma orario dell'acqua calda [ACS Automatico 1] (vedere Cap. 4.2).

Tutti i regolatori integrati nel sistema RoCon tramite il CAN-Bus vengono anch'essi portati nel modo operativo [Estate] dal sistema so-vraordinato.

Modo operativo Automatico 1 (Progr Tempo)

Funzionamento di riscaldamento e riduzione automatico secondo i programmi orari permanenti (vedere Cap. 4.3):

- [Circ. riscald. Automatico 1]

- [ACS Automatico 1]

Modo operativo Automatico 2 (Progr Tempo)

Funzionamento di riscaldamento e riduzione automatico secondo i programmi orari permanenti (vedere Cap. 4.3):

- [Circ. riscald. Automatico 2]

- [ACS Automatico 2]

INFORMAZIONICONTATTO DI COMMUTAZIONE PER COMMUTAZIONE ESTERNA DELLA MODALITÀ OPE- RATIVA

Attraverso un contatto di comando a potenziale zero collegato ad una resistenza e collegato ai morsetti "Esterna" attraverso il collegamento J8 della Daikin Altherma EHS(X/H) è possibile eseguire la commutazione anche da un dispositivo esterno (ad es. un modem). Vedere Tab. 59-1. La funzionalità del contatto di commutazione dipende dal parametro [Funz. blocco cont. bruciatore]:

• [Funz. blocco cont. bruciatore] = Valori di resistenza (impostazione standard): valutazione dei valori di resistenza.
• [Funz. blocco cont. bruciatore] = Contatto di blocco bruciatore: valutazione come contatto di blocco bruciatore. A contatto di commutazione chiuso, al generatore termico esterno viene data priorità.

Modo operat. Resistenza Tolleranza
Standby < 680 Ω ±5%
Riscaldare 1200 Ω
Ridurre 1800 Ω
Estate 2700 Ω
Automatico 2 4700 Ω
Automatico 2 8200 Ω

Tab. 59-1 Valori di resistenza per l'analisi del segnale EXT

INFORMAZIONI

Le resistenze indicate in Tab. 59-1 funzionano in un campo di tolleranza del 5%. Le resistenze al di fuori di questi campi di tolleranza sono interpretate come ingresso aperto. Il generatore termico torna al modo operativo attivo in precedenza.

Con valori di resistenza maggiori del valore per "Automatico 2", l'ingresso non viene considerato.

Se più contatti di commutazione dovessero essere collegati alla Daikin Altherma EHS(X/H) (ad es. Smart Grid, termostato ambiente) le funzioni ad essi collegate potrebbero avere una priorità maggiore rispetto alla commutazione esterna dei modi operativi. Il modo operativo richiesto dal contatto di commutazione EXT non viene attivato per niente o solo più tardi.

Oltre a questi modi operativi sono disponibili diversi programmi orari temporanei (vedere Tab. 59-2) che si svolgono con priorità dopo l'attivazione.

Programma di riscal-damento temporaneo	Impostazione / Attiva-zione nel menu	Nota
Party Programma orario Cap. 4.3
Assente
Festa
Vacanze
Screed Configurazione Cap. 4.5.7

Tab. 59-2 Panoramica dei programmi orari temporanei

INFORMAZIONI

Se viene avviato un programma di riscaldamento temporaneo (Party, Assente, Festa, Vacanze, Screed) durante il modo operativo selezionato, la regolazione avviene secondo priorità in base alle impostazioni per questo programma orario.

4.2 Utente

[→ Menu principale → Utente]

In questo menu si impostano temperature nominali e funzioni particolarmente importanti per l'utente.

4.2.1 Impostazione temperatura ambiente nominale

[→ Menu principale → Utente → Ambiente]

In questo menu vengono definite le temperature nominali dell'ambiente in funzionamento di riscaldamento per il riscaldamento ambiente. I valori nominali disponibili (1-3) fanno parte del rispettivo ciclo (1-3) dei programmi orari [Circ. riscald. Automatico 1] e [Circ. riscald. Automatico 2].

Ulteriori spiegazioni e valori di impostazione possibili per questo menu sono riportati in Cap. 7.3.

4.2.2 Impostazione riduzione della temperatura ambiente

[→ Menu principale → Utente → Riduzione]

In questo menu viene definita la temperatura nominale dell'ambiente in funzionamento di riduzione per il riscaldamento ambiente. Il funzionamento di riduzione avviene per mezzo del modo operativo "Riduzione" oppure tramite i programmi orari [Circ. riscald. Automatico 1] e [Circ. riscald. Automatico 2].

Ulteriori spiegazioni e valori di impostazione possibili per questo menu sono riportati in Cap. 7.3.

4.2.3 Impostazione Temperatura ambiente assenza

[→ Menu principale → Utente → Assenza]

In questo menu viene definita la temperatura nominale dell'ambiente in funzionamento di assenza per il riscaldamento ambiente. Il funzionamento di assenza avviene per mezzo dei programmi orari [Assente] o [Vacanze].

Ulteriori spiegazioni e valori di impostazione possibili per questo menu sono riportati in Cap. 7.3.

4.2.4 Impostazione temperatura acqua calda set

[→ Menu principale → Utente → Acqua calda sanitaria]

In questo menu vengono definite le temperature nominali ACS per la produzione di acqua calda. I valori nominali disponibili (1-3) fanno parte del rispettivo ciclo (1-3) dei programmi orari [ACS Automatico 1] e [ACS Automatico 2].

Ulteriori spiegazioni e valori di impostazione possibili per questo menu sono riportati in Cap. 7.3.

4.2.5 La produzione di acqua calda non pianificata viene avviata

[→ Menu principale → Utente → 1x caric.]

Avviando questa funzione l'acqua calda può essere riscaldata in qualsiasi momento alla temperatura nominale [Temperatura acqua calda 1]. Il riscaldamento avviene secondo priorità e indipendentemente da altri programmi di riscaldamento. Al termine di questa funzione temporanea, la regolazione torna automaticamente al modo operativo attivo in precedenza.

Possibili valori di impostazione per questo menu sono contenuti in Cap. 7.3.

4.3 Progr Tempo

[→ Menu principale → Programma orario]

Per una regolazione pratica e personalizzata della temperatura dell'ambiente e dell'acqua calda sono disponibili diversi programmi orari permanenti liberamente impostabili. Inoltre sono disponibili programmi orari temporanei con i quali i programmi orari permanenti o il modo operativo attualmente impostato vengono inibiti per la durata della loro validità.

4.3.1 Programmi orari temporanei

INFORMAZIONI

I seguenti programmi orari temporanei possono essere annullati in qualsiasi momento cambiando manualmente il modo operativo.

Party

[→ Menu principale → Programma orario → Party]

Il programma parte a partire dall'attivazione sino allo scadere dell'intervallo impostato. In questo tempo, il circuito di riscaldamento viene regolato sulla temperatura impostata nel parametro [Temperatura nominale ambiente 1]. Se sono attivi i programmi orari [Automatico 1] o [Automatico 2], il ciclo di riscaldamento viene prolungato o avviato con anticipo. La produzione di acqua calda non viene influenzata.

Assente

[→ Menu principale → Programma orario → Assenza ]

Il programma parte a partire dall'attivazione sino allo scadere dell'intervallo impostato. In questo tempo, il circuito di riscaldamento viene regolato sulla temperatura ambiente nominale impostata nel parametro [Temperatura ambiente assenza]. La produzione di acqua calda non viene influenzata.

Vacanze

[→ Menu principale → Programma orario → Vacanze]

Con questa funzione calendario è possibile inserire un periodo di assenza. In questo tempo, il circuito di riscaldamento viene regolato (24 ore al giorno) sulla temperatura ambiente nominale impostata nel parametro [Temperatura ambiente assenza]. Questo programma non viene avviato se alla data di avvio impostata è attivo il modo operativo [Standby].

Festa

[→ Menu principale → Programma orario → Giorno festivo]

Con questa funzione calendario è possibile inserire un periodo di presenza. In questo tempo la regolazione avviene esclusivamente secondo le impostazioni per "Domenica" in [Circ. riscald. Automatico 1] e [ACS Automatico 1].

4.3.2 Programmi orari permanenti

Per i circuiti di riscaldamento collegati e per il circuito di carico dell'accumulatore sono presenti dei programmi orari che regolano le temperature dei circuiti di riscaldamento e dell'acqua calda e i periodi di esercizio della pompa di ricircolo in base ai cicli di commutazione prestabiliti. I cicli di commutazione sono memorizzati in blocchi orari, per i quali è possibile impostare diverse temperature nominali.

I programmi orari memorizzati possono essere modificati in qualsiasi momento. Per una migliore visione generale si consiglia di annotare i cicli di commutazione programmati e conservare l'appunto in un luogo sicuro (vedere Cap. 11.1).

Circ. riscald. autom. 1 e Circ. riscald. autom. 2

[→ Menu principale → Programma orario → CR auto 1 /CR auto 2] In questi menu è possibile parametrizzare i programmi orari per il circuito di riscaldamento. Ogni giorno possono essere impostati 3 cicli di commutazione a cui sono assegnati i parametri [Temp. nominale ambiente 1/2/3]. Al di fuori dei cicli di commutazione la regolazione fa riferimento al valore nominale [Temperatura ambiente riduzione]. L'immissione è possibile separatamente per ogni singolo giorno della settimana o in sezioni di settimana.

ACS automatico 1 e ACS automatico 2

[→ Menu principale → Programma orario → ACS Auto 1 /ACS Auto 2]

In questi menu è possibile parametrizzare i programmi orari per la produzione di acqua calda. Ogni giorno possono essere impostati 3 cicli di commutazione a cui sono assegnati i parametri [Temperatura nom. ACS 1/2/3].

Programma ricircolo

[→ Menu principale → Programma orario → Ricircolo]

In questo menu si può parametrizzare un programma orario per una pompa di ricircolo opzionalmente collegata. Possono essere impostati 3 cicli di commutazione al giorno.

INFORMAZIONI

L'utilizzo di condotte di ricircolo non è consentito in Francia!

Regolazioni di fabbrica

I programmi orari permanenti sono preimpostati secondo la Tab. 59-3.

		Ciclo di commutazione 1 Ciclo di commutazione 2 Ciclo di commutazione 3
Periodo di tempo On Off On Off On Off
Riscaldamento ambiente
Impostazione della temperatura		[Temperatura nominale ambiente 1]: 20 °C		[Temperatura nominale ambiente 2]: 20 °C		[Temperatura nominale ambiente 3]: 20 °C
		[Temperatura ambiente riduzione]: 10 °C
"Circ. riscald. Automatico 1"
Lunedì - Venerdì 06:00		22:00 - : - - - : -	- : - - - : -
Sabato, Domenica 07:00		23:00 - : - - - : -	- : - - - : -
"Circ. riscald. Automatico 2"
Lunedì - Venerdì 06:00		08:00 16:00 22:00	- : - - - : -
Sabato, Domenica 07:00		23:00 - : - - - : -	- : - - - : -
Produzione di acqua calda
Impostazione della temperatura		[Temperatura acqua calda 1]: 60 °C		[Temperatura acqua calda 2]: 60 °C [Temperatura acqua calda 3]: 60 °C
"ACS Automatico 1"
Lunedì - Domenica 05:00		21:00 - : - - - : -	- : - - - : -
"ACS Automatico 2"
Lunedì - Venerdì 05:00		21:00 - : - - - : -	- : - - - : -
Sabato, Domenica 06:00		22:00 - : - - - : -	- : - - - : -
"Programma pompa di ricircolo"
Lunedì - Venerdì 05:00		21:00 - : - - - : -	- : - - - : -
Sabato, Domenica 06:00		22:00 - : - - - : -	- : - - - : -

Tab. 59-3 Impostazione di fabbrica dei programmi orari permanenti

4.3.3 Ripristina programmi tempo

[→ Menu principale → Programma orario → Reset ZP]

In questo menu è possibile resettare i programmi orari sulle impostazioni di fabbrica. A tale scopo, selezionare i rispettivi programma orari e poi confermare la selezione con il button Conferma sulla seconda pagina di menu.

4.4 Impostazioni

[→ Menu principale → Impostazioni]

In questo menu viene eseguita l'impostazione di base della regolazione e del sistema. Essa comprende l'integrazione di componenti opzionali ed esterni. A seconda dell'autorizzazione all'accesso (Utente o Tecnico) sono disponibili diversi parametri.

4.4.1 Impostazioni visualizzazione

[→ Menu principale → Impostazioni → Visualizzaz.]

In questo menu è possibile impostare la lingua, la data, l'ora, la luminosità LCD e la durata dell'illuminazione LCD.

Ulteriori spiegazioni e valori di impostazione possibili per questo menu sono riportati in Cap. 7.5.

INFORMAZIONI

L'aumento della luminosità del display LCD oltre al valore impostato da fabbrica riduce la durata del display.

4.4.2 Sistema

[→ Menu principale → Impostazioni → Sistema]

In questo menu sono riassunti i parametri fondamentali dell'impianto di riscaldamento.

Ulteriori spiegazioni e valori di impostazione possibili per questo menu sono riportati in Cap. 7.5.2.

4.4.3 Fonti di calore esterne

[→ Menu principale → Impostazioni → Fonte est.]

In questo menu è possibile configurare l'allacciamento di una fonte di calore esterna opzionale.

Il calore fornito da un WEZ alternativo deve essere conferita all'acqua di accumulo non in pressione all'interno dell'accumulatore di acqua calda della Daikin Altherma EHS(X/H).

• Se viene usato il Backup-Heater opzionale BUxx, ciò avviene in funzione della situazione di installazione costruttiva.
• Se viene usato un generatore termico alternativo (ad es. caldaia a gas o a gasolio) esso può essere integrato idraulicamente
• senza pressione mediante gli attacchi (mandata solare e ritorno solare) dell'accumulatore di acqua calda oppure
• in tipi di apparecchio Daikin Altherma EHS(X/H) ...B, attraverso lo scambiatore di calore integrato solare in pressione

Con l'impostazione del parametro [Config. fonte di calore esterna] viene determinato se e quale generatore termico supplementare è presente per la produzione di acqua calda e per il supporto del riscaldamento.

• Nessuna fonte di calore esterna
• Backup-Heater opzionale
• Fonte di calore esterna ACS e HZU: il generatore termico alternativo si prende carico della produzione di acqua calda e del supporto del riscaldamento. Per la richiesta del generatore termico il relè K3 viene commutato sulla scheda elettronica RTX-EHS.

- Fonte di calore esterna ACS o HZU: il generatore termico alternativo 1 (Backup-Heater opzionale BUxx) si prende carico della produzione di acqua calda mentre il generatore termico alternativo 2 si prende carico del supporto al riscaldamento. Per la richiesta del generatore termico 1 il relè K3 viene commutato sulla scheda elettronica RTX-EHS, mentre per la richiesta del generatore termico 2 viene commutato sulla scheda elettronica RTX-EHS il relè K1. Osservare l'avviso! È possibile influire sul funzionamento di un generatore termico alternativo supplementare anche tramite le impostazioni dei parametri [Funzione di bivalenza] e [Temperatura di bivalenza].

Ulteriori spiegazioni e valori di impostazione possibili per questo menu sono riportati in Cap. 7.5.3.

4.4.4 In-/Outputs

[→ Menu principale → Impostazioni → Entrate/Uscite]

In questo menu è possibile configurare i parametri per ingressi e uscite della scheda di regolazione per ottimizzare e personalizzare la regolazione dell'impianto.

Smart Grid

AVVERTENZA

Se le temperature nominali dell'acqua calda superano i 65 °C, si corre il pericolo di ustioni. Questo è possibile perché nelle definizioni per Smart Grid l'azienda fornitrice di energia ha il diritto di controllare il prelievo di corrente in maniera ottimizzata in funzione di offerta e richiesta.

Come conseguenza di un carico così costretto, la temperatura nominale dell'acqua calda nell'accumulatore ACS può raggiungere valori superiori a 65 °C.

Questo carico di accumulo avviene anche quando è impostato il modo operativo [Standby].

- Montare il miscelatore termostatico nella tubazione di distribuzione dell'acqua calda.

Per l'uso di questa funzione è necessario un contatore di corrente speciale con ricevitore SG a cui deve essere collegata la Daikin Al-therma EHS(X/H).

Non appena la funzione è attivata tramite il parametro [Smart Grid], in funzione del segnale dell'azienda fornitrice di energia la pompa di calore viene portata in un modo operativo come in Tab. 59-4.

Segnale(28)		Costi della corrente calda Riscaldamento	Effetto su
EVU SG Acqua
1 0 ---	Nessun funzio-	namento(29)	Nessun funzio-namento(29)
0 0 normale	Funzionamento	normale	Funzionamento normale
0 1 scarso La	raccomanda-	zione di accen-sione e il valore nominale della temperatura di accumulo viene aumentata in funzione del pa-rametro [Modo Smart Grid].	La raccomanda-zione di accen-sione e il valore nominale della temperatura di mandata viene aumentata in funzione del pa-rametro [Modo Smart Grid].
1 1 Molto basso	so Il comando di	accensione e il valore nominale della temperatu-ra di accumulo vengono impo-stati su 70 °C.	Comando di ac-censione per carico accumu-latore.

Tab. 59-4 Uso del segnale SG

Funzione di commut. AUX

Mediante l'impostazione del parametro [AUX-funzione di commutazione] vengono selezionate le condizioni di commutazione per il contatto di commutazione AUX a potenziale zero (uscita a commutazione alternata A). Tramite questo contatto di commutazione è possibile, ad esempio, azionare un generatore termico esterno.

Se una delle condizioni di commutazione è soddisfatta, il contatto di commutazione a potenziale zero viene commutato al termine del tempo impostato nel parametro [AUX-periodo di attesa].

Il contatto di commutazione AUX (uscita a commutazione alternata A) non viene commutato se l' impostazione è disattivata.

Il contatto di commutazione AUX (uscita a commutazione alternata A) viene commutato se l'impostazione

• temperatura dell'accumulatore (T _dhw ) ≥ valore parametro [T-DHW 1 min].
• se è presente un errore.
• Temperatura esterna < valore del parametro [Temp. di bivalenza].
• Richiesta di calore produzione di acqua calda.
• Richiesta di calore riscaldamento ambiente.
• Richiesta di calore riscaldamento ambiente o produzione di acqua calda.

Funzione Interlink

L'impostazione del parametro [Funzione Interlink] = On offre la possibilità che la Daikin Altherma EHS(X/H) include nella regolazione due diversi valori della temperatura nominale di mandata.

Questo vale sia per una regolazione in base al clima che per la regolazione secondo una temperatura nominale di mandata fissa (vedere Cap. 4.5).

Una possibile applicazione è ad esempio l'integrazione aggiuntiva di un HP Convector in un sistema di riscaldamento superficiale e un sistema di raffreddamento.

Condizione necessaria: allo spinotto J16 della Daikin Altherma EHS(X/H) sono collegati 2 contatti di commutazione (ad es. termostati ambiente).

- Parametro [Funzione Interlink] = Spento: disattivato

- Parametro [Funzione Interlink] = Acceso: elaborazione dei contatti di commutazione Riscaldare e Raffreddare sullo spinotto J16 sulla scheda elettronica RoCon BM2C. Attivazione dell'esercizio di raffreddamento solo tramite commutazione del modo operativo su [Raffreddare] (vedere Cap. 4.1). L'impostazione del parametro [Termostato ambiente] non viene più valutata.

• Contatti di commutazione aperti: solo antigelo attivo
• Modo operativo [Riscaldare] o [Automatico 1] / [Automatico 2] attivo durante i cicli di commutazione durante il funzionamento giornaliero.
• Contatto di commutazione chiuso Riscaldare = IL1
• Viene eseguita la regolazione sulla normale temperatura nominale di mandata come dalle impostazioni dei parametri per [Riscaldare].
• Contatto di commutazione chiuso Raffreddare = IL2
• La regolazione viene eseguita sulla temperatura nominale di mandata maggiorata (temperatura nominale di mandata normale + valore del parametro [Interlink aumento temperatura]). Priorità se entrambi i contatti di commutazione sono chiusi!

- Modo operativo [Raffreddare] attivo.

• Contatto di commutazione chiuso Riscaldare = IL1
• Viene eseguita la regolazione sulla normale temperatura nominale di mandata come dalle impostazioni dei parametri al livello [Config. Circ.Risc.] > [Raffreddare].
• Contatto di commutazione chiuso Raffreddare = IL2
• La regolazione viene eseguita sulla temperatura nominale di mandata ridotta (temperatura nominale di mandata normale - valore del parametro [Interlink riduzione temperatura]). Priorità se entrambi i contatti di commutazione sono chiusi!

Ulteriori spiegazioni e valori di impostazione possibili per questo menu sono riportati in Cap. 7.5.

4.4.5 Gestione intelligente dell'accumulatore

[→ Menu principale → Impostazioni → ISM]

In caso di temperature dell'accumulatore sufficientemente alte, l'energia nell'accumulatore può essere usata per il riscaldamento dell'ambiente. Ciò può aumentare il comfort (funzione [Riscaldamento continuativo]) oppure permettere di usare energia da una fonte di calore esterna, come ad es. quella solare, quando vi è fabbisogno di riscaldamento (funzione [Supporto al riscaldamento (HZU)]).

Riscaldamento continuativo

La funzione permette il riscaldamento ininterrotto anche durante lo scongelamento dell'evaporatore. In tale maniera è possibile garanti-re un comfort elevato anche in sistemi di riscaldamento a rapida reazione (ad es. convettori).

Supporto al riscaldamento (HZU)

Se viene attivata la funzione di integrazione riscaldamento (parametro [Supporto al riscaldamento (HZU)] = Acceso) viene attivata, l'energia nel serbatoio integrato dell'accumulatore della Daikin Altherma EHS(X/H) viene utilizzata per svolgere la funzione di riscaldamento. Se la temperatura dell'accumulatore è sufficientemente alta, bruciatore rimane fuori servizio.

Il valore minimo ( T_HZUmin ) si calcola nel modo seguente: T_HZUmin = temperatura nominale acqua calda attualmente attiva [Temperatura acqua calda set] + parametro [HZU isteresi] .

Condizione di accensione:

Tdhw > T _HZUmin + 4 K e Tdhw > Parametro info [Temperatura acqua calda set] + 1 K

4 Funzione

Se la condizione di accensione è soddisfatta, viene prelevato calore dal serbatoio dell'accumulatore e, con esso, viene alimentato l'impianto di riscaldamento.

Condizione di spegnimento:

Tdhw < T _HZUmin o Tdhw < parametro [Temperatura mandata set] (vedere Cap. 4.5.3)

Se la condizione di spegnimento è soddisfatto, l'integrazione riscaldamento dall'accumulatore di acqua calda viene fermata e il bruciatore svolge l'esercizio di riscaldamento.

Il parametro [Power BIV] limita la potenza massima che può essere prelevata. Il parametro [HZU max temperatura] limita la temperatura massima che può entrare nell'impianto di riscaldamento.

Ulteriori spiegazioni e valori di impostazione possibili per i parametri in questo menu sono riportati in Cap. 7.5.5.

4.4.6 Funzioni speciali

[→ Menu principale → Impostazioni → Speciale]

Delle funzioni speciali influiscono sull'assorbimento di potenza della pompa di calore. La modalità silenziosa significa ad esempio che l'unità esterna della pompa di calore funziona a potenza ridotta. In questo modo si riduce il rumore che viene prodotto dall'unità esterna della pompa di calore.

Modalità silenziosa

ATTENZIONE

Con la modalità silenziosa, la potenza del riscaldamento ambiente e del raffreddamento diminuisce, tanto che è possibile che i valori nominali preimpostati per la temperatura non vengano più raggiunti.

- Con temperature esterne inferiori allo zero, esiste il pericolo di danni per effetto delle gelate.

A funzione attivata la pompa di calore funziona in modalità silenziosa. Con il parametro [Livello di rumore] è possibile scegliere fra tre livelli di rumore.

Ulteriori spiegazioni e valori di impostazione possibili per questo menu sono riportati in Cap. 7.5.

4.5 Configurazione

[→ Menu principale → Configurazione]

In questo menu è possibile adattare in maniera ottimale la caratteristica di funzionamento dell'impianto alla struttura del sistema e alle necessità dell'utente. Dei programmi supplementari facilitano l'avviamento. A seconda dell'autorizzazione all'accesso (Utente o Tecnico) sono disponibili diversi parametri.

4.5.1 Diritto di Accesso (Codice del tecnico)

[→ Menu principale → Configurazione → Accesso]

Determinate funzioni e parametri nella regolazione sono limitate da diritti di acceso e non sono visibili per l'utente. Per ottenervi accesso deve essere immesso il codice dell'esperto.

Diritto di Accesso 3 0 9 0 Confermare 2sec OK

Fig. 59-1 Impostazione del codice di accesso

Esempio: impostazione del codice 3090 (solo a modo esemplificativo, questo non è un codice di accesso valido) [→ Menu principale → Configurazione → Accesso]:

1 Ruotare il selettore in senso orario sino a che il primo campo di immissione viene raffigurato in blu.
2 Toccare brevemente il selettore per confermare ("OK").

→ Il primo campo di immissione lampeggia in blu.

3 Ruotare il selettore in senso orario sino a che compare 3.
4 Toccare brevemente il selettore per confermare ("OK").
→ Il secondo campo di immissione viene raffigurato in blu.
5 Ruotare il selettore in senso orario sino a che il terzo campo di immissione viene raffigurato in blu.
6 Toccare brevemente il selettore per confermare ("OK").
→ Il terzo campo di immissione lampeggia in blu.
7 Ruotare il selettore in senso orario sino a che compare 9.
8 Toccare brevemente il selettore per confermare ("OK").
→ Il quarto campo di immissione viene raffigurato in blu.
9 Ruotare il selettore in senso orario sino a che l'icona di conferma viene raffigurata in blu.
10 Toccare brevemente il selettore per confermare ("OK").
→ Il codice viene verificato e il livello di impostazione viene abbandonato.

4.5.2 sensori

[→ Menu principale → Configurazione → Sensori]

In questo menu vengono attivati e configurati sensori (opzionali).

Possono essere stabiliti valori nominali di pressione per il lato acqua.

Ulteriori spiegazioni e valori di impostazione possibili per i parametri in questo menu sono riportati in Cap. 7.6.1.

4.5.3 Config. Circ. riscald.

[→ Menu principale → Configurazione → Config CR]

In questo menu si imposta la funzionalità di base del circuito di riscaldamento.

Ulteriori spiegazioni e valori di impostazione possibili per i parametri in questo menu sono riportati in Cap. 7.6.2.

Regolazione della temperatura di mandata in base al clima

Se la regolazione della temperatura di mandata in base al clima è attiva, la temperatura di mandata (parametro [Temperatura mandata set]) viene determinata automaticamente, in funzione della temperatura esterna secondo la curva di riscaldamento/raffreddamento impostata.

In stato di consegna, questa funzione è attivata. Essa può essere disattivata (regolazione a valore fisso) o attivata solamente con il codice dell'esperto.

Se anche il regolatore locale (EHS157034) è collegato alla RoCon+HP, le temperature nominali vengono regolate in base alle condizioni atmosferiche e alla temperatura ambiente (parametro [Influsso ambient]).

L'impostazione di questa funzione può avvenire solo con codice tecnico. Contattare a tal fine il tecnico del riscaldamento.

L'attivazione o la disattivazione di questa funzione avviene tramite il parametro [Regolazione in base al clima?] nel menu "Configurazione".

• Parametro [Regolazione in base al clima?] = Regolazione in base al clima: Regolazione della temperatura di mandata in base al clima
• Parametro [Regolazione in base al clima?] = Temperatura mandata fissa: Regolazione secondo temperatura nominale fissa

- In caso di esercizio di riscaldamento: parametro [Temperatura mandata modo risca] o parametro [Temperatura mandata modo ridur.]

- In caso di esercizio di raffreddamento: parametro [Temperatura mandata modo raffr.]

INFORMAZIONI

La regolazione della temperatura di mandata in base al clima non influisce sulla temperatura nominale di mandata in caso di richiesta del circuito dell'acqua calda.

Con modulo di miscelazione collegato

L'impostazione della curva di riscaldamento/raffreddamento e l'attivazione della regolazione della temperatura di mandata in base al clima per il circuito di riscaldamento assegnato avvengono allo stesso modo, come descritto in precedenza.

È possibile utilizzare il circuito di riscaldamento assegnato come

- Espansione miscelatore

Al modulo di miscelazione viene trasmessa la temperatura esterna della sonda di temperatura esterna collegata alla Daikin Altherma EHS(X/H) tramite il CAN-Bus.

oppure come

- Espansione miscelatore con regolazione a zone

Sul modulo di miscelazione deve essere collegata una sonda di temperatura esterna separata. Il circuito di riscaldamento assegnato viene regolata secondo la temperatura esterna rilevante per questa zona.

Con la funzione terminale attivata è possibile comandare il modulo di miscelazione tramite l'unità di comando RoCon+ B1 della Daikin Al-therma EHS(X/H) e modificare le impostazioni per il circuito di riscaldamento assegnato.

In combinazione con il regolatore locale EHS157034, il modulo di miscelazione può regolare il circuito di riscaldamento assegnato anche in modo completamente autonomo e indipendentemente dal generatore termico.

Ulteriori spiegazioni e valori di impostazione possibili per questo menu sono riportati in Cap. 7.6.

Funzione antigelo

Con una temperatura esterna al di sotto del valore del parametro [Temperatura di protezione antigelo] la pompa di circolazione riscaldamento integrata viene accesa per evitare il congelamento dell'impianto di riscaldamento.

Inoltre, vengono monitorati costantemente anche i sensori collegati di temperatura di mandata, dell'accumulatore e del locale. Se la temperatura misurata da uno di questi sensori scende sotto i 7 °C (con temperatura ambiente sotto i 5° C), viene attivata anche la funzione antigelo.

Se la temperatura di mandata del riscaldamento scende sotto i 7 °C, la Daikin Altherma EHS(X/H) continua a riscaldare fino a quando la temperatura di mandata del riscaldamento raggiunge almeno i 12 °C.

La funzione viene terminata quando la temperatura esterna sale sopra il valore impostato nel parametro [Temperatura di protezione antigelo] + 1 K e non sono presenti altre condizioni di attivazione.

INFORMAZIONI

Sono attivate funzioni a bassa tariffa;

Parametro [Funzione AT/BT] = Spegni tutto

oppure

Parametro [Smart Grid] = On

allora il funzionamento della pompa di calore può essere completamente spento dall'azienda fornitrice di energia per un periodo di tempo limitato. In questi casi non è possibile procedere al riscaldamento nemmeno in condizioni antigelo e la pompa di ricircolo del riscaldamento interna dell'apparecchio non viene accesa.

Queste situazioni sono riconoscibili se nel menu [→ Menu principale → Info → Sommario] nel campo dati di esercizio: "Esterna" viene visualizzato il valore "Alta tariffa" o "SG1".

4.5.4 Riscaldare

[→ Menu principale → Configurazione → Riscaldare]

In questo menu si configurano i tempi di riscaldamento e le temperature nominali di mandata per l'esercizio di riscaldamento.

Curva riscaldamento

AVVERTENZA: MATERIALE INFIAMMABILE

In caso di guasto, il surriscaldamento potrebbe danneggiare l'impianto di riscaldamento a pavimento, il massetto e/o la struttura del pavimento.

• In precedenza alla prima messa in funzione, impostare il limite di temperatura massima nella regolazione RoCon+HP (parametro [Max. temperatura mandata]) prima dell'inizio dell'analisi delle emissioni alla temperatura massima ammessa dell'impianto.
• Collegare l'interruttore di protezione contro il surriscaldamento (lato cliente) sullo spinotto "Esterna" per la commutazione esterna dei modi operativi in maniera tale che la Daikin Altherma EHS(X/H) venga commutata nel modo operativo Standby" o "Estate". Nel caso di parametro [Room thermostat] = Sì o di parametro [Funzione Interlink] = On l'interruttore di protezione da surriscaldamento deve essere collegato in maniera che il contatto di commutazione del termostato ambiente venga interrotto.
• Se il riscaldamento a pavimento viene usato anche per il raffreddamento dell'ambiente, le avvertenze di collegamento contenute al punto precedente valgono anche per il collegamento di un interruttore di protezione da umidità lato cliente.

4 Funzione

La curva di riscaldamento permette di adattare la temperatura di mandata alle caratteristiche dell'edificio a seconda della relativa temperatura esterna (per la regolazione della temperatura di mandata in base al clima vedere Cap. 4.5). La pendenza della curva di riscaldamento descrive in generale il rapporto fra il cambiamento della temperatura di mandata e il cambiamento della temperatura esterna.

La curva di riscaldamento è valida entro i limiti della temperatura minima e massima impostati per il relativo circuito di riscaldamento.

Fra la temperatura ambiente misurata nella zona di stazionamento e la temperatura ambiente desiderata possono verificarsi degli scostamenti che possono essere ridotti al minimo montando un termostato ambiente o un regolatore della temperatura ambiente.

La regolazione è impostata da fabbrica in modo che la curva riscaldamento non si adatti autonomamente durante l'esercizio.

L'adattamento automatico della curva di riscaldamento può essere attivato (parametro [Adattamento curva di riscald.]) se la sonda di temperatura esterna () e il regolatore locale (EHS157034) sono collegati (vedere cap. Cap. 4.5).

Condizioni di avvio per l'adattamento automatico della curva di riscaldamento:

• Temperatura esterna < 8 °C
• Il modo operativo è [Automatico 1 opp. Automatico 2]
• Durata del funzionamento ridotto almeno 6 h

Se non è attivo l'adattamento automatico della curva di riscaldamento, è possibile impostare la curva di riscaldamento manualmente attraverso la regolazione del parametro [Curva riscaldamento]).

INFORMAZIONI: ADATTAMENTO MANUALE DELLA CURVA DI RISCALDAMENTO

Apportare le correzioni ai valori impostati solo dopo 1-2 giorni e solo a piccoli passi.

• Disattivare le sorgenti di calore estranee (ad es. stufe, raggi diretti del sole, finestre aperte).
• Aprire completamente le valvole termostatiche dei caloriferi o i servomotori presenti.
• Attivare il modo operativo "Riscaldare". I valori di riferimento per l'impostazione sono:

Caloriferi e System 70: da 1,4 a 1,6.

Riscaldamento a pavimento: da 0,5 a 0,9.

Fig. 59-2 Curve di riscaldamento

Pos. Descrizione
T_A	Temperatura esterna
T_R	Valore nominale della temperatura ambiente
T_V	Temperatura di mandata

Tab. 59-5

Riscaldamento comfort

Se a temperature esterne molto basse la pompa di calore non riesce a coprire il fabbisogno di calore, viene prelevato calore dall'accumulatore e usato per il riscaldamento dell'ambiente. In rari casi (in sistemi con necessità di elevate temperature di mandata e temperature di acqua calda basse) è possibile che la temperatura di mandata necessaria sia maggiore della temperatura impostata dell'accumulatore. Per evitare brevi deficit di comfort durante l'esercizio di riscaldamento in simili sistemi, è possibile impostare il parametro [Riscaldamento comfort] su "On". In caso di rispettive temperature esterne, la temperatura dell'accumulatore viene innalzata sopra alla temperatura accumulatore impostata per il fabbisogno di acqua calda.

INFORMAZIONI

Se [Riscaldamento comfort] viene impostato su "On", è possibile che il consumo di corrente della pompa di calore aumenti. Nell'impostazione standard, [Riscaldamento comfort] è impostato su "Off".

Ulteriori spiegazioni e valori di impostazione possibili per questa funzione sono riportati al cap. Cap. 7.6.

4.5.5 Raffrescamento

[→ Menu principale → Configurazione → Raffreddare]

In questo menu si effettuano le impostazioni per l'esercizio di raffreddamento.

ATTENZIONE: PERICOLO DI CONDENSAZIONE

In caso di guasto o di impostazione errata dei parametri, la condensazione potrebbe danneggiare l'impianto di riscaldamento a pavimento, il massetto e/o la struttura del pavimento.

- Prima del primo avviamento e dell'attivazione dell'esercizio di raffreddamento, impostare la limitazione della temperatura minima nella regolazione RoCon (parametro [Limite inferiore temperatura mandata]) sulla temperatura minima ammessa dell'impianto.

Condizioni necessarie per l'esercizio di raffreddamento:

• Temperatura esterna > Valore di impostazione della temperatura nominale ambiente
• Temperatura esterna > Valore di impostazione del parametro [Teste ini Rafredd]
• Modo operativo [Raffreddare] attivato.

- tramite il menu "Modo operativo" opp.

- tramite la funzione di termostato ambiente (contatto di commutazione Raffreddare chiuso)

- Nessuna richiesta di calore attiva nel sistema RoCon dell'impianto di riscaldamento

INFORMAZIONI

Se con modo operativo "Raffreddare" attivo la temperatura esterna media dovesse scendere sotto a 4 °C, il modo operativo commuta automaticamente su "Riscaldare".

Una commutazione automatica del modo operativo su "Raffreddare" avviene solo:

• se un termostato ambiente è collegato al morsetto J16 (raffreddare) e
• se il contatto di commutazione del termostato ambiente è chiuso e
• se la temperatura esterna media supera di nuovo 10 °C.

Curva di raffreddamento

[→ Menu principale → Configurazione → Raffreddare → Curva di raffreddamento]

La curva di raffreddamento determina la temperatura nominale di mandata durante l'esercizio di raffreddamento in funzione della rispettiva temperatura esterna. (per la regolazione della temperatura di mandata in base al clima vedere Cap. 4.5.3). Delle temperature esterne più calde causano una temperatura nominale di mandata minore e viceversa. La curva di raffreddamento può essere adattata tramite quattro parametri alle caratteristiche dell'edificio (vedere Fig. 59-3).

1 [T-este ini Rafredd]
2 [T-esterna Rafr Max]
3 [T-manda ini Rafredd]
4 [T-mand Rafredd Max]

Parametri di raffredd.

[→ Menu principale → Configurazione → Raffreddare → Parametro] Questo menu contiene ulteriori parametri per adattare la temperatura nominale di mandata nell'esercizio di raffreddamento.

Durante la regolazione della temperatura di mandata in base al clima l'utente può regolare la temperatura nominale di mandata per mezzo del parametro [Correzione setpoint die raffr.] al massimo di 5 K in su o in giù. Verso il basso, la temperatura è limitata dal parametro [Limite inferiore temperatura mandata].

Fig. 59-3 Dipendenza dai parametri della curva di raffreddamento

Pos. Descrizione

1 Parametro [T-este ini Rafredd]

2 Parametro [T-esterna Rafr Max]

3 Parametro [T-manda ini Rafredd]

4 Parametro [T-mand Rafredd Max]

5 Parametro [Limite inferiore temperatura mandata]

6 Temperatura nominale ambiente

7 Esercizio di raffreddamento possibile

Pos. Descrizione
T_A	Temperatura esterna
T_V	Temperatura di mandata
---- Curva di raffreddamento
---- Possibile spostamento parallelo della curva di raffreddamento

Tab. 59-6

Ulteriori spiegazioni e valori di impostazione possibili per i parametri in questo menu sono riportati in Cap. 7.6.4.

4.5.6 Acqua calda

[→ Menu principale → Configurazione → ACS]

In questo menu la preparazione dell'acqua calda può essere adattata individualmente al comportamento e alle necessità dell'utente. Ciò permette di ridurre il consumo di energia e di aumentare il comfort.

Impostazioni per pompa di ricircolo opzionale

A seconda del parametro [Pompa di ricircolo controllo] è possibile comandare una pompa di ricircolo opzionale in maniera sincrona con il programma orario selezionato per la preparazione di acqua calda o con il programma orario per la pompa di ricircolo (vedere Cap. 4.3). Durante i tempi di abilitazione del programma orario selezionato la pompa di ricircolo può essere fatta funzionare in maniera continua o a intervalli. Ciò viene stabilito con il parametro [Pompa di ricircolo intervalli].

Protezione antilegionella

Questa funzione serve a prevenire una contaminazione batterica nell'accumulatore di acqua calda mediante disinfezione termica. A tale fine, l'accumulatore di acqua calda viene riscaldato, in funzione del parametro [Disinfezione termica giorno] 1× al giorno o 1× alla settimana alla temperatura di disinfezione [Disinfezione termica temperatura]. La disinfezione inizia ad un'ora di avvio ben definita [Disinfezione termica tempo] e dura un'ora. Durante tale tempo viene accesa automaticamente una pompa di ricircolo collegata opzionalmente.

Ulteriori spiegazioni e valori di impostazione possibili per questa funzione sono riportati al cap. Cap. 7.6.5.

4.5.7 Programma supplementare

[→ Menu principale → Configurazione → Add-on]

In questo menu si trovano programmi che agevolano la messa in funzione dell'impianto.

Air Purge

[→ Menu principale → Configurazione → Add-on → Sfiato]

Attivando la funzione di deaerazione, la regolazione avvia un programma predefinito con esercizio Start/Stop della pompa di ricircolo integrata del riscaldamento e diverse posizioni delle valvole di commutazione a 3 vie integrate. Durante la funzione, l'aria presente può fuoriuscire attraverso la valvola di sfiato automatica.

INFORMAZIONI

L'attivazione di questa funzione non sostituisce il corretto sfiato del circuito di riscaldamento.

Prima di attivare questa funzione è necessario aver riempito completamente il circuito di riscaldamento.

Test relè

[→ Menu principale → Configurazione → Add-on → Test relè]

Questo programma permette di controllare relè di commutazione interni. Ciò può essere necessario in caso di guasti, di messaggi di errore nell'ambito della manutenzione annuale. Se il menu viene aper-

4 Funzione

to, tutti i relè vengono disattivati. Selezionando uno o più relè, essi vengono attivati. Uscendo dal menu, tutti i test relè vengono terminati.

Il comando del menu di test relè avviene in maniera analoga alla selezione di voci di lista (vedere Cap. 3.3.3). Comunque, nella lista relè è possibile attivare più relè in parallelo per eseguirne il test. A tale scopo il rispettivo relè viene selezionato con "OK". I relè attivati vengono contrassegnati con una spunta.

Asciugatura del massetto

[→ Menu principale → Configurazione → Add-on → Massetto]

In questo menu viene avviata l'asciugatura del massetto come specificato nelle impostazioni [Screed Program]. Il programma serve esclusivamente all'asciugatura prescritta di un nuovo massetto appena realizzato per riscaldamento a pavimento. Il primo giorno del programma massetto comincia dopo l'attivazione del programma al volgere del giorno ovvero alle ore 00:00.

L'asciugatura del massetto è una funzione speciale e non viene interrotta da nessun altro modo operativo. È attivabile solo dal tecnico del riscaldamento per il circuito di riscaldamento diretto e/o per circuiti di riscaldamento miscelati collegati come opzione. Per ogni circuito di riscaldamento deve essere attivata separatamente.

INFORMAZIONI

Prima di avviare l'asciugatura del massetto i parametri [Room thermostat] e [Funzione Interlink] devono essere disattivati. In caso di momentanea caduta di corrente, l'asciugatura del massetto precedentemente attivata riprende dal punto di interruzione.

Dopo l'attivazione dell'asciugatura del massetto vengono disattivate tutte le funzioni di regolazione in base al clima del circuito di riscaldamento corrispondente. Il circuito di riscaldamento corrispondente funziona indipendentemente dal modo operativo e dai tempi di commutazione come regolatore di temperatura costante.

È possibile disattivare in qualsiasi momento una funzione di asciugatura del massetto già attivata. Al termine dell'asciugatura del massetto il parametro viene impostato automaticamente su "Off" e il circuito di riscaldamento torna a funzionare secondo in modo operativo attualmente impostato.

Programma massetto

[→ Menu principale → Configurazione → Add-on → Programma]

Questo menu permette l'adattamento individuale delle impostazioni di fabbrica per la durata e le temperature nominali di mandata dell'asciugatura del massetto. Delle modifiche possono essere apportate solamente dopo inserimento del codice dell'esperto.

Modifica del programma massetto

È possibile impostare una temperatura nominale di mandata propria per una durata massima di 28 giorni, per ogni giorno. La fine del programma massetto viene definita mediante il 1º giorno senza temperatura nominale di mandata preimpostata.

Giorno Impostazione predefinita in fabbrica		Giorno Impostazione predefinita in fabbrica
1 - 3 25	°C 10 - 19 55 °C
4 - 7 55	°C 20 40 °C
8 25 °C	21 25 °C
9 40 °C	22 - 26 -

Tab. 59-7 Preimpostazioni del programma massetto

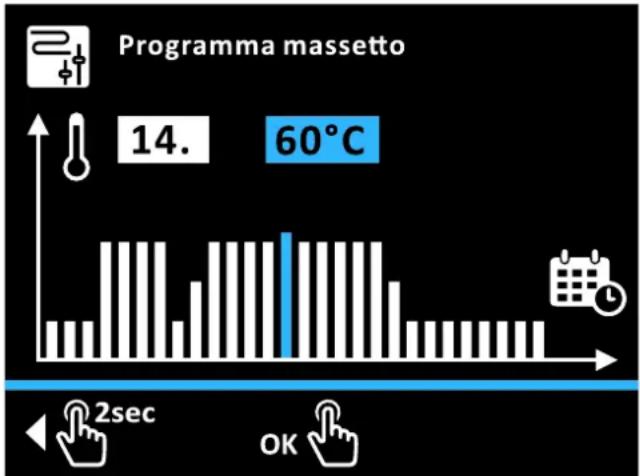

Fig. 59-4 Modifica del programma massetto

Esempio: aumento della temperatura di mandata del 3° giorno a 40 °C e terminazione del programma all'8° giorno [→ Menu principale → Configurazione → Add-on → Programma]:

1 Ruotare il selettore in senso orario sino a che la selezione del giorno sta su 3.
2 Toccare brevemente il selettore per confermare ("OK").

→ Il campo della temperatura viene raffigurato in blu.

3 Ruotare il selettore in senso orario sino a che la selezione della temperatura sta su 40 °C.
4 Toccare brevemente il selettore per confermare ("OK").

→ La selezione della temperatura della giornata successiva viene raffigurata in blu.

5 Toccare brevemente più volte il selettore sino a che la selezione del giorno sta su 8.
6 Ruotare il selettore in senso antiorario sino a che la selezione della temperatura è su "Off".

7 Toccare brevemente il selettore per confermare ("OK").

→ Il giorno da 8 a 28 sono su "Off" l'icona Conferma viene raffigurata in blu.

8 Toccare brevemente il selettore per confermare ("OK").
→ La programmazione viene memorizzata e il menu viene abbandonato.

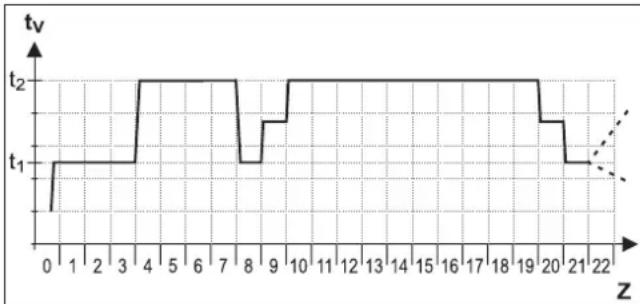

Programmi massetto tipici

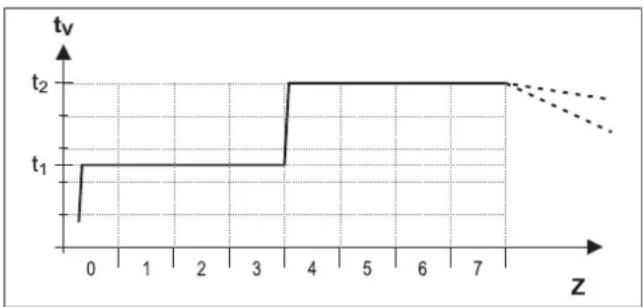

Riscaldamento funzionale

Il riscaldamento funzionale funge da dimostrazione della realizzazione di un'opera priva di difetti per il costruttore del riscaldamento. Un protocollo di riscaldamento prestabilito e specifico per riscaldamenti a pavimento è disponibile sul portale Internet del produttore.

Il riscaldamento funzionale (identico ad "avviamento del riscaldamento" della EN 1264, paragrafo 5.2) non vale in tal senso come processo di riscaldamento preparatorio per la posa del rivestimento. A tal fine è necessario di solito provvedere a un riscaldamento preparatorio separato per la posa del rivestimento e/o un'asciugatura meccanica.

L'avviamento del riscaldamento con massetti in cemento deve aver luogo non prima di 21 giorni e, con massetti in anidrite, secondo le indicazioni del costruttore non prima di 7 giorni. Il primo avviamento del riscaldamento inizia con una temperatura di mandata di 25 °C, che deve essere mantenuta per 3 giorni. Successivamente il riscaldamento avviene alla temperatura di mandata massima impostata per il circuito di riscaldamento (a max. 55 °C), che viene mantenuta per ulteriori 4 giorni.

Per via dell'effetto isolante del tubo di riscaldamento DUO con System 70, la funzione massetto deve essere eseguita a temperature superiori. Il profilo di temperatura deve essere adattato per questo caso applicativo nel parametro [Screed Program]. L'avviamento del

riscaldamento con System 70 inizia con una temperatura di 38 °C, che viene mantenuta per 3 giorni. Successivamente viene quindi mantenuta per 4 giorni la temperatura massima impostata del circuito di riscaldamento (limitata a 70 °C).

Dopo il processo di avviamento del riscaldamento descritto non è ancora assicurato che il massetto abbia raggiunto il contenuto in umidità necessario per la posa del rivestimento.

Il contenuto in umidità nel massetto deve essere verificato prima della posa del rivestimento superficiale mediante una misurazione.

INFORMAZIONI

Procedura a norma EN 1264 Parte 4:

I circuiti di riscaldamento, in presenza di massetti in anidrite e in cemento, devono essere verificati per accertarne la tenuta con una prova di pressione d'acqua. La tenuta deve essere assicurata subito prima e durante la posa del massetto. L'entità della pressione di prova è pari ad almeno 1,3 volte la pressione di esercizio massima ammessa.

In presenza di rischio di gelo è necessario adottare contro-misure idonee, ad es. utilizzo di prodotti antigelo o regolazione della temperatura dell'edificio. A condizione che non sia più necessario l'uso di prodotti antigelo per l'uso conforme dell'impianto, il prodotto antigelo deve essere eliminato svuotando e sciacquando l'impianto cambiando l'acqua almeno 3 volte.

Fig. 59-5 Svolgimento temporale del Programma massetto con riscaldamento funzionale

Pos- Descrizione
t_1	Temperatura iniziale 25 °C (38 °C con System 70)
t_2	Temperatura massima del circuito di riscaldamento
T_V	T-Caldaia
Z Durata della funzione massetto in giorni dopo l'avvio della funzione

Tab. 59-8

Riscaldamento preparatorio per la posa del rivestimento

La procedura di asciugatura per il massetto non è prevedibile con esattezza. In presenza di elevata umidità dell'aria, in determinate condizioni potrebbe fermarsi del tutto. Un'accelerazione del processo di asciugatura può essere ottenuta mediante l'uso del riscaldamento a pavimento (riscaldamento preparatorio per la posa del rivestimento) o con contromisure come l'asciugatura meccanica.

Ogni riscaldamento preparatorio per la posa del rivestimento deve essere commissionato dal committente a parte come prestazione aggiuntiva a norma VOB. L'idoneità per la posa del rivestimento è condizione preliminare per l'inizio dei lavori del posatore, affinché possa realizzare un'opera priva di difetti.

Con le impostazioni standard è possibile attivare il programma di riscaldamento funzionale e di riscaldamento preparatorio per la posa del rivestimento per ottenere un'umidità residua del massetto necessaria per l'idoneità per la posa del rivestimento (vedere Fig. 59-6).

L'umidità residua del massetto deve essere tuttavia verificata sempre con strumenti meteorologici prima di posare un rivestimento del pavimento.

Fig. 59-6 Svolgimento temporale del Programma massetto con combinazione tra riscaldamento funzionale e riscaldamento preparatorio per la posa del rivestimento (per la legenda vedere Tab. 59-8)

Ulteriori spiegazioni e valori di impostazione possibili per questa funzione sono riportati al cap. Cap. 7.6.

4.5.8 Configuration Wizard

[→ Menu principale → Configurazione → Assistente]

In questo menu sono raccolti i parametri interrogati nell'assistente alla configurazione. Questo permette un rapido adattamento delle impostazioni di sistema. Vedere Cap. 5.1.

4.5.9 Parameter Reset

[→ Menu principale → Configurazione → Reset parametri]

In questo menu è possibile resettare tutte le impostazioni dei parametri specifiche dei clienti allo stato di fabbrica. Questo può essere necessario se la Daikin Altherma EHS(X/H) non funziona più regolarmente e se non è possibile riscontrare altre cause per il comportamento difettoso.

4.6 Info

[→ Menu principale → Info ]

In questo menu vengono visualizzati tutte le temperature dell'impianto, il tipo di generatore termico, diverse informazioni software come anche gli stati di esercizio di tutti i componenti dell'impianto. Il numero di parametri visualizzati dipende dai componenti collegati. Non è possibile modificare le impostazioni di questi valori.

4.6.1 Corrente

[→ Menu principale → Info → Corrente ]

Questo menu mostra lo schema idraulico del sistema. Nella prima e nella seconda pagina sono raffigurati sensori e i rispettivi valori correlati. Nella terza pagina sono raffigurati compressore, pompa e termoresistenza, in bianco se sono inattivi, in blu se sono attivi. Per entrambe le valvole di miscelazione viene mostrata la posizione attuale delle valvole.

Fig. 59-7 Schema idraulico - Prima pagina

Fig. 59-8 Schema idraulico - Seconda pagina

Pos. Descrizione

t-AU Sensore temperatura esterna

P Pressione

V Portata volumetrica

t-R Temperatura ritorno riscaldamento

t-V,BH Temperatura mandata riscaldamento o a valle dello scambiatore di calore di supporto al riscaldamento

t-liq Temperatura refrigerante

t-V Temperatura di mandata a valle dello scambiatore di calore a piastre

T-DHW Temperatura nell'accumulatore di acqua calda

B1 Posizione attuale della valvola di miscelazione 3UVB1 (0%: rete di riscaldamento; 100%: bypass interno)

DHW Posizione attuale della valvola di miscelazione 3UV DHW (0%: rete di riscaldamento; 100%: accumulatore ACS)

Tab. 59-9 Legenda sugli schemi idraulici

4.6.2 Sommario

[→ Menu principale → Info → Sommario]

In questo menu vengono elencati stati di funzionamento attuali come anche i valori del sensore della pompa di calore.

Ulteriori spiegazioni sui parametri in questo menu sono riportati in Cap. 7.7.

4.6.3 Valori

[→ Menu principale → Info → Valori]

In questo menu sono elencate le attuali temperature nominali ed effettive e lo stato attuale degli attuatori e del sistema.

Ulteriori spiegazioni sui parametri in questo menu sono riportati in Cap. 7.7.

4.6.4 Pressione acqua

[→ Menu principale → Info → Pressione acqua]

In questo menu viene raffigurata, a grandi caratteri, la pressione attuale dell'acqua. Questo facilita la lettura durante l'installazione dell'impianto.

4.7 Errore

[→ Menu principale → Errore]

In questo menu avviene il trattamento degli errori della Daikin Altherma EHS(X/H). Vedere Cap. 8.

4.8 Terminale

[→ Menu principale → Terminale]

In questo menu è possibile comandare e parametrizzare anche altri apparecchi integrati nel sistema RoCon tramite il CAN-Bus (componenti di regolazione modulo di miscelazione o generatore termico) a condizione che la relativa unità di comando disponga dell'autorizzazione richiesta.

Codici funzionali

Il sistema RoCon offre varie possibilità di applicazione e ampliamento. Le singole componenti del sistema RoCon comunicano fra di loro tramite il bus dati CAN. A tale fine, i circuiti stampati RoCon BM2C e gli elementi di comando RoCon+ B1 della Daikin Altherma EHS(X/H) come anche ev. i componenti di sistema opzionali quali la stazione locale RoCon U1 e il modulo miscelatore RoCon M1 sono collegati fra di loro tramite linee di bus dati. A queste componenti del sistema devono essere attribuiti identificatori funzionali unici, in modo da consentire il funzionamento perfetto dello scambio di dati e attribuzione nell'ambito del sistema RoCon.

L'attribuzione degli identificatori funzionali avviene nel modo più semplice tramite l'assistente alla configurazione (Configuration Wizard). Esso viene eseguito automaticamente alla prima messa in funzione oppure può essere avviato manualmente ogni volta che l'impianto di riscaldamento viene integrato con dei componenti in [→ Menu principale → Configurazione → Assistente]. Inoltre, la maggior parte dei codici può essere adattata al sistema RoCon anche attraverso l'impostazione di parametri.

Identificatore / Funzione Componenti del sistema Parametro Osservazioni
Identificatore del circuito di riscaldamentoNumerazione unica di un circuito di riscaldamento dell'impianto di riscaldamento nel sistema RoCon. Si possono regolare un massimo di 16 circuiti di riscaldamento.	Daikin Altherma EHS(X/H)(RoCon BM2C)	[Unmixed Circ Config]vedere Cap. 7.11	Impostazione di fabbrica = 0Normalmente non deve essere modificata.(30)
	Stazione locale EHS157034	[Circ. riscald. assegna-zione]vedere le istruzioni Ro-Con U1/M1	Impostazione di fabbrica = OffImpostazione necessaria in presenza di vari circuiti di riscaldamento nel sistema e / o il pa-rametro [Master-RoCon] = On
	Modulo miscelatoreEHS157068	[Circ. riscald. assegna-zione]vedere le istruzioni Ro-Con U1/M1	Impostazione di fabbrica = OffDa adeguare fondamentalmente all'imposta-zione del commutatore di indirizzi.
Identificatore generatore termicoNumerazione unica di un generatore termico nel sistema RoCon.	Daikin Altherma EHS(X/H)(RoCon BM2C)	[BUS ID HS]vedere Cap. 7.11	Impostazione di fabbrica = 0Normalmente non deve essere modificata.(30)
	Modulo miscelatoreEHS157068	[Boiler Assignment]vedere le istruzioni Ro-Con U1/M1	Impostazione di fabbrica = 0Normalmente non deve essere modificata.(30)Definisce il generatore termico che alimenta con il calore il circuito di riscaldamento attribuito.
Identificatore terminaleNumerazione unica di un'unità di co-mando RoCon+ B1 o EHS157034, da cui è possibile telecomandare un generatore termico e/o un modulo miscelato-re nel sistema RoCon.Si può assegnare l'autorizzazione a te-lecomandare fino a 10 unità di comando nel sistema RoCon. Se è possibile il telecomando nel sistema RoCon, è ne-cessario attribuire a un'unità di coman-do l'identificatore "0".	Daikin Altherma EHS(X/H)(RoCon BM2C)	[Terminaladress]vedere Cap. 7.9	Impostazione di fabbrica = OffIl valore deve essere impostato a "0", se alme-no 1 modulo miscelatore è collegato al siste-ma RoCon e il circuito miscelatore deve esse-re comandabile dal generatore termico.
	Stazione locale EHS157034	[Terminaladress]vedere Cap. 7.9	Impostazione di fabbrica = OffÈ necessario impostare un valore numerico unico nel sistema RoCon, se si vuole teleco-mandare con la stazione locale i componenti del sistema con un identificatore valido dell'ap-parecchio.
Identificatore dell'apparecchioNumerazione unica di un generatore termico o modulo miscelatore nel siste-ma RoCon.Si possono attribuire fino a 16 numeri di apparecchi.Questi numeri di apparecchi vengono ri-conosciuti da un [Bus - Scan] e visualiz-zati per l'identificatore di un apparecchio telecomandato.	Daikin Altherma EHS(X/H)(RoCon BM2C)	[BUS ID HS]vedere Cap. 7.11	Identico all'identificatore generatore termico.Il valore non deve essere uguale all'identifica-tore del circuito di riscaldamento di un modulo miscelatore nel sistema RoCon.
	Modulo miscelatoreEHS157068	[Circ. riscald. assegna-zione]vedere Cap. 9	Identico all'identificatore del circuito di riscal-damento.Il valore non deve essere uguale all'identifica-tore di un generatore termico Daikin nel siste-ma RoCon.Il valore deve essere uguale all'impostazione del commutatore di indirizzi.

Tab. 59-10 Codici funzionali nel sistema Rocon

4.8.1 Selezione dell'indirizzo del terminale

[→ Menu principale → Terminale → Terminale]

Impostazione dell'identificatore terminale dell'unità di comando per l'accesso al sistema. Il valore impostato deve essere univoco nell'intero sistema. Una conferma di questo parametro con il selettore comporta una nuova inizializzazione della regolazione.

Tutte le impostazioni, eccetto "Off", autorizzano l'utente dell'unità di comando ad attivare la funzione terminale e, quindi, a comandare tutti i componenti del sistema RoCon con un identificatore dell'apparecchio valido.

4.8.2 Bus-Scan per funzione terminale

[→ Menu principale → Terminale → Bus-Scan]

Dopo l'attivazione del "Bus-Scan", nel menu [→ Menu principale → Terminale] viene visualizzata per selezione una lista degli apparecchi riconosciuti (con indirizzo del terminale assegnato). Dopo la selezione e la conferma di un'unità esterna viene attivata la funzione terminale per questo apparecchio. L'unità di comando si trova quindi nella modalità terminale.

L'unità di comando locale funziona come telecomando per l'unità esterna e nel display viene raffigurata la rispettiva schermata iniziale. In tal caso, tutte le funzioni di comando 1:1 vengono eseguite e salvate come sull'unità esterna. I valori e i simboli visualizzati vengono ripresi sempre dal dispositivo selezionato.

4 Funzione

Per comandare il dispositivo locale è necessario passare alla schermata iniziale del dispositivo esterno. Premendo a lungo il selettore è poi possibile tornare al menu del dispositivo locale.

INFORMAZIONI

Per eseguire il bus-scan, è necessario assegnare all'elemento di comando RoCon+ B1 della Daikin Altherma EHS(X/H) o della stazione locale EHS157034 un indirizzo del terminale valido. Ciò può avvenire esclusivamente inserendo il codice dell'esperto. Contattare a tal fine il tecnico del riscaldamento.

Se si deve utilizzare la funzione terminale nell'impianto di riscaldamento, è necessario attribuire a un'unità di comando l'identificatore terminale = 0.

Esempio: attivazione della modalità terminale per il generatore di calore con codifica bus 2 [→ Menu principale → Terminale → Bus-Scan]:

Viene eseguito il Bus - Scan. Viene visualizzata la panoramica di tutti gli apparecchi rilevati.

1 Ruotare il selettore in senso orario sino a che il regolatore BM1/BE1 #2 viene raffigurato in blu.

2 Toccare brevemente il selettore per confermare ("OK").

→ L'elemento di comando locale funge da telecomando per il generatore termico con codifica bus 2.

Per concludere la modalità Terminale e per commutare di nuovo l'unità di comando per il comando del dispositivo assegnato, è necessario commutare sulla schermata iniziale del dispositivo esterno. Premendo a lungo il selettore è poi possibile tornare al menu del dispositivo locale.

INFORMAZIONI

Se l'elemento di comando locale viene usato come telecomando per un modulo miscelatore, sia la schermata standard che la struttura del menu sono modificate (vedere Cap. 9).

4.9 Statistica

[→ Menu principale → Statistica]

In questo menu è possibile richiamare i valori totalizzati per l'erogazione di potenza e i tempi di funzionamento della pompa di calore e dei relativi componenti a partire dalla messa in funzione (o dall'ultimo reset da parte del tecnico).

5 Prima messa in funzione

INFORMAZIONI

Oltre alle spiegazioni di messa in funzione riportate in questo capitolo, è necessario rispettare le indicazioni specifiche per la messa in funzione della Daikin Altherma EHS(X/H) nel rispettivo manuale di installazione.

5.1 Configuration Wizard

Il Configuration Wizard facilita l'impostazione del sistema durante l'installazione. Esso compare automaticamente alla prima messa in funzione e guida attraverso pagine di selezione ben definite. Sino a che non viene confermata l'intera impostazione di sistema, il Configuration Wizard viene richiamato nuovamente ad ogni accensione. Il generatore termico può tornare alla modalità normale solo dopo la conferma dell'impostazione di sistema. Durante l'esercizio normale, è possibile richiamare e impostare i parameetri dell'assistente di configurazione nel menu [→ Menu principale → Configurazione → Assistente].

Il comando delle diverse pagine di selezione del Configuration Wizard avviene secondo le maschere descritte in Cap. 3.3. Alla conferma di una selezione con "OK" o con l'icona di conferma si passa direttamente alla pagina di selezione successiva. Il parametro modificato viene applicato direttamente.

5.2 Guida a menu nel Configuration Wizard

→ Lingua

1 Selezionare la lingua desiderata.

2 Confermare la selezione con l'icona di conferma.

→ Configurazione standard

Se non sono collegati componenti opzionali RoCon:

1 Toccare brevemente il selettore per confermare ("Si").

Se sono collegati componenti di sistema RoCon opzionali come EHS157034 e / o EHS157068:

1 Ruotare il selettore in senso orario sino a che "No" viene raffigurato in blu.

2 Toccare brevemente il selettore per confermare ("OK").

3 Se necessario, selezionare e impostare le seguenti voci di lista:

- Configurazione circuito diretto(vedere Cap. 4.8)

• Codice bus generatore di calore(vedere Cap. 4.8)

• Time Master(vedere Cap. 7.11)

4 Se tutte le impostazioni sono avvenute secondo il fabbisogno, confermare con l'icona di conferma.

→ Ora esatta

1 Impostazione dell'ora attuale (vedere Cap. 3.3.5).

→ Data

1 Impostazione della data attuale (vedere Cap. 3.3.6).

→ Parametri di sistema

È possibile impostare i seguenti parametri:

• [Termostato ambiente] presente? (vedere Cap. 7.5.4)

- [Supporto al riscaldamento (HZU)] desiderato? (vedere Cap. 7.5.5)

• [Riscaldamento continuativo] desiderato? (vedere Cap. 7.5.5)

→ Limite di riscaldamento

È possibile impostare i seguenti parametri:

• [Limite riscald. modo riscaldare] (vedere Cap. 7.5.3)
  • [Limite riscald. modo ridurre] (vedere Cap. 7.5.3)

→ Regolazione in base al clima

Regolazione in base al clima desiderata:

1 Confermare la selezione "Regolazione in base al clima" con l'icona di conferma.
È possibile impostare i seguenti parametri:

• Impostazione [Temperatura nominale ambiente 1] (vedere Cap. 7.5.1)
• Impostazione [Curva riscaldamento] (vedere Cap. 4.5.4)
• Solo nel caso di tipi di apparecchio reversibili: Impostazione della curva di raffreddamento (vedere Cap. 4.5.5)

Regolazione in base al clima non desiderata:

1 Selezionare l'impostazione "Temperatura mandata fissa".
2 Confermare la selezione con l'icona di conferma.
È possibile impostare i seguenti parametri:

• Impostazione [Temperatura mandata modo risca] (vedere Cap. 7.6.3)
• Solo in caso di tipo di apparecchio reversibile: impostazione [Temperatura mandata modo raffr.] (vedere Cap. 7.6.4)

→ Acqua calda sanitaria

È possibile impostare i seguenti parametri:

• [Temperatura acqua calda 1] (vedere Cap. 7.3.4)
- [Isteresi acqua calda] (vedere Cap. 7.6.5)

→ Selezione dispositivo

È possibile impostare i seguenti parametri:

• [Unità esterna]
• [Unità interna]

→ Generatore termico esterno

Nessun generatore termico est. presente:

1 Selezionare l'impostazione "Nessun generatore termico est.".
2 Confermare la selezione con l'icona di conferma.

Backup-Heater opzionale presente:

1 Confermare la selezione "Backup-heater (BUH)" con l'icona di conferma.
2 Se necessario, selezionare e impostare le seguenti voci di lista:

• [Potenza esterna ACS] (vedere Cap. 7.5.3)
• [Potenza esterna livello 1] (vedere Cap. 7.5.3)
• [Potenza esterna livello 2] (vedere Cap. 7.5.3)
- Esercizio d'emergenza(vedere Cap. 8.1)

3 Se tutte le impostazioni sono avvenute secondo il fabbisogno, confermare con l'icona di conferma.

Generatore termico esterno alternativo presente:

1 Selezionare l'impostazione "ACS + integr. riscaldamento" oppure "Due generatori termici esterni" (vedere Cap. 7.5.3).
2 Confermare la selezione con l'icona di conferma.
3 Se necessario, selezionare e impostare le seguenti voci di lista:

• [Potenza esterna ACS] (vedere Cap. 7.5.3)
• [Potenza esterna livello 1] (vedere Cap. 7.5.3)
- Esercizio d'emergenza(vedere Cap. 8.1)

5 Prima messa in funzione

4 Se tutte le impostazioni sono avvenute secondo il fabbisogno, confermare con l'icona di conferma.

→ Sistema di riscaldamento

1 Il parametro [Sistema di riscaldamento] può essere impostato (vedere Cap. 7.5.2).

6 Panoramica dei parametri

6.1 Menu: Modo operativo

Fig. 61-1 Parametro nel menu: Modo operativo

6.2 Menu: Utente

Fig. 61-2 Parametro nel menu: "Utente"

6.3 Menu: Programma orario

Fig. 61-3 Parametro nel menu: "Programma orario"

6.4 Menu: Impostazioni

    B --> G["Lingua"]
    B --> H["Ora esatta"]
    B --> I["Data"]
    B --> J["Luminosità LCD"]
    B --> K["LCD durata di illuminazione"]

    C --> L["Unità esterna"]
    C --> M["Unità interna"]
    C --> N["Sistema di riscaldamento"]
    C --> O["Pompa dT riscald."]
    C --> P["Pompa dT raffredd."]

    D --> Q["Config. fonte di calore esterna"]
    D --> R["Potenza esterna ACS"]
    D --> S["Potenza esterna livello 1"]
    D --> T["Potenza esterna livello 2"]
    D --> U["Funzione di bivalenza"]
    D --> V["Funzione di bivalenza"]

    E --> W["Smart Grid"]
    E --> X["Modo Smart Grid"]
    E --> Y["Funzione AT/BT"]
    E --> Z["Collegamento AT/BT"]
    E --> AA["Termostato ambiente"]
    E --> AB["Funzione Interlink"]
    E --> AC["Uscita programmabile (230V)"]
    E --> AD["Funz. blocco cont. bruciatore"]
    E --> AE["Funzione di commut. AUX"]
    E --> AF["Periodo di attesa AUX"]
    E --> AG["Soglia di commut. TDHW (AUX)"]

    F --> AH["Riscaldamento continuativo"]
    F --> AI["Supporto al riscaldamento (HZU)"]
    F --> AJ["Potenza BIV"]
    F --> AK["Isteresi HZU"]
    F --> AL["Temperatura max. HZU"]
    F --> AM["Potenza min. pompa"]
    F --> AN["Potenza max. pompa"]

    A --> AO["Visualizzaz."]

Fig. 61-4 Parametro nel menu: "Impostazioni"

6.5 Menu: Configurazione

    B --> J["Sensore temporatura osterna"]
    B --> K["Sensore acqua calda"]
    B --> L["Sensore di pressione dell'acqua"]
    B --> M["Correzione sensore esterno"]
    B --> N["Pressione dell'acqua min."]
    B --> O["Pressione dell'acqua max."]
    B --> P["Pressione dell'acqua nominale"]
    B --> Q["Perdita di pressione max."]

    C --> R["Regolazione in base al clima"]
    C --> S["Temperatura protezione antigelo"]
    C --> T["Colbentazione edificio"]
    C --> U["Temp. di commut. circ. risc."]

    D --> V["Limite risc. eserc. riscald."]
    D --> W["Limite risc. eserc. riduzione"]
    D --> X["Curva di riscaldamento"]
    D --> Y["Temperatura mandata sovratemp."]
    D --> Z["Temp. mandata esercizio risc."]
    D --> AA["Temperatura mandata max."]
    D --> AB["Temperatura mandata min."]
    D --> AC["Influenza dell'ambiente"]
    D --> AD["Correzione sensore ambiente"]
    D --> AE["Adattamento curva di riscald."]
    D --> AF["Interlink aumento temperatura"]
    D --> AG["Riscaldamento comfort"]

    E --> AH["Curva di raffreddamento"]
    AH --> AI["T mand.nom. avvio raffr."]
    AH --> AJ["T mand.nom. raffr. max."]
    AH --> AK["Avvio raffr. temp. est."]
    AH --> AL["Raffr. max. temp. est."]

    E --> AM["Parametro"]
    AM --> AN["Lim. inferiore temp. di mandata"]
    AM --> AO["Temper. mandata eserc. raffr."]
    AM --> AP["Correzione val. nominale raffr."]
    AM --> AQ["Interlink riduzione temperatura"]

    F --> AR["Tempo caric. max. acqua calda"]
    F --> AS["Tempo di blocco ACS"]
    F --> AT["Isteresi acqua calda"]
    F --> AU["Tempo di attusa fonta esterna"]
    F --> AV["Controllo pompa di ricircolo"]
    F --> AW["Intervallo pompa di ricircolo"]
    F --> AX["Giorno disinfez. termica"]
    F --> AY["Ora avvio disinfez. termica"]
    F --> AZ["Temperatura disinfez. termica"]

    G --> BA["Test relè"]
    G --> BB["Sfiato"]
    G --> BC["Funzione di sfiato"]
    G --> BD["Massetto"]
    G --> BE["Asciugatura del massetto"]
    G --> BF["Programma"]
    G --> BG["Programma massetto"]

Fig. 61-5 Parameter im Menü: "Configurazione"

6.6 Menu: Info

Se l'elemento di comando locale viene usato come telecomando per un modulo miscelatore, sia la schermata standard che la struttura del menu sono modificate (vedere Cap. 9).

6.9 Menu: Statistica

Fig. 61-9 Parameter im Menü: "Statistica"

7 Impostazione dei parametri

7 Impostazione dei parametri

7.1 Spiegazione delle tabelle con i parametri

Le tabelle dei parametri riportate da Cap. 7.2 a Cap. 7.10 contengono informazioni compatte su tutti i parametri disponibili nei rispettivi menu e sottomenu della regolazione (1º livello di menu, 2º livello di menu).

Accanto alle denominazioni dei parametri le tabelle contengono informazioni su aree di impostazione, impostazioni predefinite in fabbrica, opzioni di impostazione o passi di regolazione oltre che a una breve descrizione della funzione.

Inoltre, sono indicate le autorizzazioni all'accesso per l'uso della regolazione. Per i relativi codici vengono utilizzate le seguenti sigle:

BE Autorizzazione all'accesso dell'utente

HF Diritto all'accesso con codice del tecnico

In presenza di dati differenti nelle colonne BE e HF, prima di selezionare il livello di parametro è necessario aver effettuato l'accesso come tecnico, per ottenere lo stato inserito nella colonna HF (vedere Cap. 4.5).

Stato:

N Non visibile

E Visibile e impostabile

S Visibile

INFORMAZIONI

La modifica di alcuni parametri richiede il riavvio dell'apparecchio. Ciò dura alcuni minuti. Durante questo tempo non possono essere eseguite ulteriori impostazioni. Il riavvio può essere ritardato di 5 minuti selezionando "più tardi" all'interrogazione "Riavvio necessario. Riavviare ora?".

I parametri che richiedono un riavvio sono contrassegnati nelle seguenti tabelle con (*)

7.2 Modo operativo

[→ Menu principale → Modo operativo]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Standby In questo modo/operativo	tutte le funzioni interne sono disattivate. La protezione dal congelamento continua a essere attiva e la protezione del bloc-co della pompa resta garantita.Tutti i regolatori integrati nel sistema RoCon tramite il CAN-Bus vengono anch'essi portati in questo modo operativo dal sistema sovraordinato sele-zionando questa impostazione.Le uscite non sono sempre scollegate dalla tensione elettrica.		√	- E E
Ridurre Il circuito di riscaldamento	nterno regola in maniera continua la temperatu-ra di mandata di riduzione necessaria in funzione dei parametri [Curva ri-scaldamento] o [Temperatura mandata modo ridur.] o, con termostato am-biente collegato, alla temperatura ambiente [Temperatura ambiente ridu-zione]. La produzione di acqua calda avviene secondo il [ACS Automatico 1].		□	- E E
Riscaldare Il circuito di riscaldamento	nterno regola in maniera continua la temperatu-ra di mandata necessaria in funzione dei parametri [Curva riscaldamento] o [Temperatura mandata modo risca] o, con termostato ambiente collegato, alla temperatura ambiente Temperatura nominale ambiente 1. La produzio-ne di acqua calda avviene secondo il [ACS Automatico 1].		□	- E E

Parametro Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
			BE	HF
Estate II circuito di riscaldamento interno è disattivato. La protezione dal congelamento continua a essere attiva e la protezione del blocco della pompa resta garantita. La produzione di acqua calda avviene secondo il [ACS Automatico 1].Tutti i regolatori integrati nel sistema RoCon tramite il CAN-Bus vengono anch'essi portati in questo modo operativo dal sistema sovraordinato selezionando questa impostazione.		☐	- E E
Automatico 1 I circuiti di riscaldamento interno regolano secondo il programma orario impostato [Circ. riscald. Automatico 1] con le relative temperature nominali ambientali. La produzione di acqua calda avviene secondo il [ACS Automatico 1].		☐	- E E
Automatico 2 I circuiti di riscaldamento interno regolano secondo il programma orario impostato [Circ. riscald. Automatico 2] con le relative temperature nominali ambientali. La produzione di acqua calda avviene secondo il [ACS Automatico 2].		☐	- E E
Raffreddare II circuito di riscaldamento interno regola in maniera continua la temperatura di mandata necessaria in funzione dei parametri nel menu [→ Menu principale→ Configurazione→ Raffreddare] o, con termostato ambiente collegato, alla temperatura ambiente Temperatura nominale ambiente 1. La produzione di acqua calda avviene secondo il [ACS Automatico 1]. La protezione dal congelamento continua a essere attiva e la protezione del blocco della pompa resta garantita.		☐	- E E

Tab. 62-4 Parametro nel menu: "Modo operativo"

7.3 Utente

[→ Menu principale → Utente]

7.3.1 Menu: Temp. nominale ambiente

[→ Menu principale → Utente → Ambiente]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Temperatura nominale ambiente 1	5 - 40 °C Valore	nominale della temperatura ambiente in °C, valida per il 1° ciclo di programmazione oraria dei programmi orari [Automatico 1] e [Automatico 2].	20 °C 0,5 °C E E
Temperatura nominale ambiente 2	5 - 40 °C Valore	nominale della temperatura ambiente in °C, valida per il 2° ciclo di programmazione oraria dei programmi orari [Automatico 1] e [Automatico 2].	20 °C 0,5 °C E E
Temperatura nominale ambiente 3	5 - 40 °C Valore	nominale della temperatura ambiente in °C, valida per il 3° ciclo di programmazione oraria dei programmi orari [Automatico 1] e [Automatico 2].	20 °C 0,5 °C E E

Tab. 62-6 Parametro nel menu: "Temp. nominale ambiente"

7.3.2 Menu: Riduzione temperatura ambiente“

[→ Menu principale → Utente → Riduzione]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE	HF
Temperatura ambiente riduzione	5 - 40 °C Valore	nominale della temperatura ambiente di riduzione in °C, valida per i programmi orari [Automatico 1] e [Automatico 2].	15 °C 0,5 °C E E

Tab. 62-7 Parametro nel menu "Riduzione temperatura ambiente"

7 Impostazione dei parametri

7.3.3 Menu: Assenza temperatura ambiente

[→ Menu principale → Utente → Assenza]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Temperatura ambiente as-senza	5 - 40 °C Valore	nominale della temperatura ambiente di riduzione in °C, valida per i programmi orari [Assente] + [Vacanze].	15 °C 0,5 °C E E

Tab. 62-8 Parametro nel menu "Assenza temperatura ambiente"

7.3.4 Menu: Temperatura nom. ACS

[→ Menu principale → Utente → Acqua calda sanitaria]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE	HF
Temperatura acqua calda 1	35 – 70 °C Valore nominale della temperatura dell'acqua calda in °C, valida per il 1° ciclo di programmazione oraria dei programmi orari [Automatico 1] e [Automatico 2].		48 °C 0,5 °C E E
Temperatura acqua calda 2	35 – 70 °C Valore nominale della temperatura dell'acqua calda in °C, valida per il 2° ciclo di programmazione oraria dei programmi orari [Automatico 1] e [Automatico 2].		48 °C 0,5 °C E E
Temperatura acqua calda 3	35 – 70 °C Valore nominale della temperatura dell'acqua calda in °C, valida per il 3° ciclo di programmazione oraria dei programmi orari [Automatico 1] e [Automatico 2].		48 °C 0,5 °C E E

Tab. 62-9 Parametro nel menu "Temperatura nom. ACS"

7.3.5 Menu: 1x Acqua calda

[→ Menu principale → Utente → 1x caric.]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
1x acqua calda	Off Avvio di	una singola produzione di acqua calda al valore nominale imposta-to [Temperatura acqua calda 1] senza limite di tempo, indipendentemente dai programmi di riscaldamento.		- E E
	On

Tab. 62-10 Parametro nel menu "1x Acqua calda"

7.4 Progr Tempo

[→ Menu principale → Programma orario]

Tab. 62-11 Parametro nel menu "Progr Tempo"

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE	HF
Party 0 – 360	min Con questo modo	operativo si può impostare un orario unico per il prolungamento provvisorio del tempo di riscaldamento del circuito di riscaldamento interno.	0 min 15	min E E
Assente	0 – 360 min Con	questo modo operativo si può impostare un orario unico per la regolazione temporanea alla temperatura di assenza impostata.	0 min 15	min E E
Vacanze	Data 1° giorno - Data ultimo giorno	Il circuito di riscaldamento interno regola costantemente (24 ore al giorno) la temperatura di assenza impostata (parametro [Temperatura ambiente riduzione]). Tramite una funzione calendario è possibile inserire un periodo di assenza.	-	1 giorno		E E
Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Festa Data 1°	giorno-Data ultimo giorno	Tramite una funzione calendario è possibile inserire un periodo di presenza.In questo tempo la regolazione avviene esclusivamente secondo le impostazioni per "Domenica" nei programmi orari [Circ. riscald. autom. 1] e [ACS automatico 1].	- 1 giorno E E
Circ. riscald. Automatico 1	vedere Cap. 4.3 In	questo menu è possibile parametrizzare il 1° programma orario per il circuito di riscaldamento interno. Si possono impostare 3 cicli di commutazione con una scadenza di 15 minuti. L'immissione è possibile separatamente per ogni singolo giorno della settimana. Formato: (Acceso) hh:mm - hh:mm (Spento)Allo stesso modo si possono parametrizzare i cicli da lunedì a venerdì, da sabato a domenica e da lunedì a domenica.	vedere Tab. 59-3	15 min E	E
Circ. riscald. Automatico 2	vedere Cap. 4.3 In	questo menu è possibile parametrizzare il 2° programma orario per il circuito di riscaldamento interno. Si possono impostare 3 cicli di commutazione con una scadenza di 15 minuti. L'immissione è possibile separatamente per ogni singolo giorno della settimana. Formato: (Acceso) hh:mm - hh:mm (Spento)Allo stesso modo si possono parametrizzare i cicli da lunedì a venerdì, da sabato a domerica e da lunedì a domenica.	vedere Tab. 59-3	15 min E	E
ACS Automático 1	vedere Cap. 4.3 In	questo menu è possibile parametrizzare il 1° programma orario per la produzione di acqua calda. Si possono impostare 3 cicli di commutazione con una scadenza di 15 minuti. L'immissione è possibile separatamente per ogni singolo giorno della settimana. Formato: (Acceso) hh:mm - hh:mm (Spento)Allo stesso modo si possono parametrizzare i cicli da lunedì a venerdì, da sabato a domenica e da lunedì a domenica.	vedereTab. 59-3	15 min E	E
ACS Automático 2	vedere Cap. 4.3 In	questo menu è possibile parametrizzare il 2° programma orario per la produzione di acqua calda. Si possono impostare 3 cicli di commutazione con una scadenza di 15 minuti. L'immissione è possibile separatamente per ogni singolo giorno della settimana. Formato: (Acceso) hh:mm - hh:mm (Spento)Allo stesso modo si possono parametrizzare i cicli da lunedì a venerdì, da sabato a domenicae da lunedì a domenica.	vedereTab. 59-3	15 min E	E
Programma pompa di ricircolo	vedere Cap. 4.3 In	questo menu si può parametrizzare un programma a orario per la pompa di ricircolo. Si possono impostare 3 cicli di commutazione con una scadenza di 15 minuti. L'immissione è possibile separatamente per ogni singolo giorno della settimana. Formato: (Acceso) hh:mm - hh:mm (Spento)Allo stesso modo si possono parametrizzare i cicli da lunedì a venerdì, da sabato a domenica e da lunedì a domenica.	vedere TAB. 59-3	15 min E	E
Reset pro-gramma tem-por.	Party In questo	testo menu è possibile resettare i programmi orari sulle impostazioni di fabbrica. A tale scopo, selezionare i rispettivi programmi orari e confermare poi la selezione con l'icona di conferma.	-- E E
	Assente
	Vacanze
	Festa
	Circ. riscald. Auto-matico 1
	Circ. riscald. Auto-matico 2
	ACS Automatico 1
	ACS Automatico 2
	Programma pom-pa di ricircolo

7.5 Impostazioni

[→ Menu principale→ Impostazioni]

7.5.1 Menu: Impost. visualizzazione

[→ Menu principale → Impostazioni → Visualizzaz.]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Lingua Deutsch	Lingua dei testi di indicazione sull'unità di comando - E E
	english
	Français
	Nederlands
	espanol
	italiano
	Português
Ora Ora nel formato ore/minuti. E E
Data Data corrente nel formato giorno/mese/anno. Il giorno corrente della settimana viene calcolato automaticamente in base alla data.					E
Luminosità LCD	10 – 100% Luminosità del display 80% 10% E E
LCD durata di illuminazione	1 - 60 s	Durata dell'illuminazione del display	30 s	1 sec.	E

Tab. 62-13 Parametro nel menu "Impost. visualizzazione"

7.5.2 Menu: Sistema

[→ Menu principale → Impostazioni → Sistema]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Unità esterna	No selection	Tipo di unità esterna della pompa di calore	-	-	N
	4 kW
	6 kW
	8 kW
	11 kW
	14 kW
	16 kW
Unità interna	No selection	Tipo di dispositivo interno pompa di calore.L'adattamento del valore di impostazione è importante poiché i tipi di apparecchi contengono diverse logiche di scongelamento.	-	-	N E
	R/EHS(B)(X/H)04P30/50D
	R/EHS(B)(X/H)08P30D
	R/EHS(B)(X/H)08P50D
	R/EHS(B)(X/H)16P50D
Sistema di riscaldamento (*)	Riscaldamento a pavimento	Tipo di trasferimento di calore nel sistema di riscaldamentoSe viene selezionato "Radiatore" e se sono richieste alte temperature di mandata, può essere indicato alzare il parametro [Max. temperatura mandata] a 65 °C ([→ Menu principale → Configurazione → Riscaldare]).	☑	-	N E
	Convettore		☐
	Radiatore		☐

7 Impostazione dei parametri

Parametro C	campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE	HF
Pompa dT riscald. (*)	3 - 10 Differenza di temperatura necessaria fra la temperatura di ritorno e di man-data. Se è necessaria una differenza di temperatura minima per un buon funzionamento dei sistemi di distribuzione del calore in modalità di riscaldamento.		5 1 N E
Pompa dT raffredd. (*)	3 - 10 Differenza di temperatura necessaria fra la temperatura di ritorno e di man-data. Se è necessaria una differenza di temperatura minima per un buon funzionamento dei sistemi di distribuzione del calore in modalità di raffreddamento.		5 1 N E
Limite pompa II	parametro stabilisce il numero di giri massimo della pompa. In condizioni normali, NON modificare l'impostazione predefinita. La limitazione del numero di giri della pompa viene bypassata se la portata si trova nel campo della portata minima. La portata di acqua derivante da un numero di giri della pompa limitato è deducibile dalla curva caratteristica della pompa (vedere le istruzioni di installazione e di manutenzione Daikin Altherma EHS(X/H))		6 1 N E
	0 Nessuna limitazione
	1 – 4 Limitazione del numero di giri della pompa indipendentemente dallo stato di esercizio. Con questa impostazione non è possibile garantire il comfort di riscaldamento. Il numero di giri massimo della pompa dipende dalla impostazione come segue: 1: 90%, 2: 75%, 3: 65%, 4: 55%
	5 - 8 Limitazione del numero di giri della pompa in assenza di una richiesta di riscaldamento o di raffreddamento. Il numero di giri massimo della pompa dipende dalla impostazione come segue: 5: 90%, 6: 75%, 7: 65%, 8: 55%

Tab. 62-14 Parametro nel menu "Sistema"

7.5.3 Menu: Fonte di calore esterna

[→ Menu principale → Impostazioni → Fonte est.]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE	HF
Config. fonte di calore esterna		Impostazione se è presente un generatore termico esterno supplementare per la produzione di acqua calda (Hot water) e/o per il supporto al riscaldamento (HZU).		- N E
	Nessun generatore termico est.	La pompa di calore è l'unica fonte di calore	☐
	Backup-heater (BUH)	Termoresistenza opzionale (3N~) montata nel serbatoio di accumulo	☑
	ACS + integr. riscaldamento	Un generatore di calore alternativo (ad es. Backup-Heater 1N~) si fa carico della produzione di acqua calda e di sostegno al riscaldamento	☐
	Due generatori termici esterni	Due generatori di calore esterni: il generatore di calore alternativo 1 (ad es. Backup-Heater 1N~) si fa carico della produzione di acqua calda e il generatore di calore alternativo 2 si fa carico del sostegno al riscaldamento	☐
Prestazione esterna ACS	1 - 40 kW	Potenza termica del riscaldatore elettrico per la produzione di acqua calda	3 kW	1 kW	N E
Prestazione esterna livello 1 (*)	1 - 40 kW Potenza termica del riscaldatore elettrico in caso di supporto al riscaldamento stadio 1vedere le istruzioni per l'uso della termoresistenza BUxx.		3 kW	1 kW	N E
Prestazione esterna livello 2 (*)	1 - 40 kW Potenza termica del riscaldatore elettrico in caso di supporto al riscaldamento stadio 2vedere le istruzioni per l'uso della termoresistenza BUxx.		3 kW	1 kW	N E

7 Impostazione dei parametri

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Funzione di bivalenza (*)		La funzione di bivalenza è importante per il funzionamento del riscaldatore opzionale in caso di richiesta di backup (esercizio di riscaldamento ambiente).		- N E
	Risc. suppl. sempre possibile	Il funzionamento del Backup-Heater è sempre possibile.	☐
	Risc. suppl. dipend. bivalen. T	Il backup-heater viene abilitato solo se la temperatura scende sotto a quella impostata nel parametro [Temp. di bivalenza].	☑
Temp. di bivalenza	-15 °C - +35 °C L	impostazione influisce sulla modalità di funzionamento del contatto di commutazione AUX a potenziale zero (uscita a commutazione alternata A) definita nel parametro [AUX-funzione di commutazione].Solo se il parametro [Funzione di bivalenza] = Risc. suppl. bivalen. T:Temperatura esterna a partire dalla quale il riscaldatore opzionale viene attivato in ausilio al riscaldamento ambiente. La temperatura di bivalenza è importante per il funzionamento del riscaldatore opzionale in caso di richiesta di backup (esercizio di riscaldamento ambiente). A tale fine viene usata la temperatura del sensore di temperatura integrato nell'unità esterna della pompa di calore (valore info TA).	0 °C 1 °C N E

Tab. 62-15 Parametro nel menu "Fonte di calore esterna"

7.5.4 Menu: Entrate/Uscite

[→ Menu principale → Impostazioni → Entrate/Uscite]

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
					BE HF
Smart Grid		Valutazione del segnale SG (vedere Cap. 4.4).		-	N E
	Off	Funzione Smart Grid non attiva, segnale SG non viene valutato.	☑
	On	A seconda del segnale dell'azienda fornitrice di energia la pompa di calore viene spenta (nessuna funzione antigelo) o fatta funzionare a temperature superiori.	☐
Modo Smart Grid		Solo se il parametro [Smart Grid] = Acceso:Serve ad un possibile aumento della temperatura nominale in caso di comando di accensione Smart Grid.		-	N E
	Comfort	Innalzamento della temperatura nominale dell'acqua calda di 5 K	☑
	Standard	Innalzamento della temperatura nominale di mandata di 2 K e della temperatura nominale dell'acqua calda di 5 K	☐
	Eco	Innalzamento della temperatura nominale di mandata di 5 K e della temperatura nominale dell'acqua calda di 7 K	☐
Funzione AT/BT		Impostazione di quali fonti di calore vengono spente se in caso di allaccia-mento a bassa tariffa viene ricevuto il segnale emesso dall'azienda fornitri-ce di energia per la tariffa alta.		-	N E
	inattivo	Disattivato (nessun effetto)	☑
	Spegni compres-sore	Il compressore del refrigerante viene spento	☐
	Spegni compres-sore + BUH	Il compressore del refrigerante e il riscaldamento di riserva vengono spenti	☐
	Spegni tutto	Viene spento tutto (nessuna funzione antigelo - vedere Cap. 4.5.3)	☐
Collegamento AT/BT		Definizione se l'entrata AT/BT viene valutata come contatto normalmente chiuso o normalmente aperto.		-	N E
	Contatto normal-mente aperto	Contatto di commutazione spento con tariffa alta.	☑
	Contatto normal-mente chiuso	Contatto di commutazione spento con tariffa bassa.	☐

7 Impostazione dei parametri

Parametro Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE HF
Termostato ambiente		Configurazione di un termostato ambiente collegato al collegamento J16 della Daikin Altherma EHS(X/H) con contatti a potenziale zero.		- N E
	No Disattivato	☑
	Sì Solo se il parametro [Funzione Interlink] = OffValutazione dei contatti di commutazione Riscaldare e Raffreddare sul contatto J16 della scheda elettronica RoCon BM2C (solo se non è attivo nessuno dei modi operativi "Standby", "Ridurre", "Estate", "Vacanze", "Festa" o "Screed"):• Contatto chiuso Riscaldare: il modo operativo viene commutato su "Ris-caldare". Priorità se entrambi i contatti di commutazione sono chiusi.• Contatto chiuso Raffreddare: il modo operativo viene commutato su "Raffreddare".Contatti aperti: solo antigelo attivo.	☐
Funzione Interlink		Configurazione per impianti che vengono fatti funzionare con due diverse temperature nominali di mandata (vedere Cap. 4.4.4).Una possibile applicazione è ad esempio l'integrazione aggiuntiva di un HP Convector in un sistema di riscaldamento superficiale e un sistema di raffreddamento.Condizione necessaria: sul contatto J16 della Daikin Altherma EHS(X/H) sono collegati 2 termostati ambiente.		- N E
	Off Disattivato	☑
	On Valutazione dei contatti di commutazione Riscaldare e Raffreddare sul contatto J16 sulla scheda elettronica RoCon BM2C.Attivazione dell'esercizio di raffreddamento solo tramite commutazione del modo operativo su "Raffreddare" (vedere Cap. 4.1).L'impostazione del parametro [Termostato ambiente] non viene più valuta-ta.• Contatti di commutazione aperti: solo antigelo attivo• Modo operativo "Riscaldare" e "Automatico 1" / "Automatico 2" attivo durante i cicli di commutazione durante il funzionamento giornaliero..• Contatto di commutazione Riscaldare = IL1:• Viene eseguita la regolazione sulla normale temperatura nominale di mandata come dalle impostazioni dei parametri al livello [→ Menu principale" → Configurazione → Riscaldare].• Contatto di commutazione chiuso Raffreddare = IL2:• La regolazione viene eseguita sulla temperatura nominale di mandata maggiorata (temperatura nominale di mandata normale + valore del parametro [Interlink aumento temperatura]. Priorità se entrambi i contatti di commutazione sono chiusi!• Modo operativo "Raffreddare" attivo.• Contatto di commutazione Riscaldare = IL1:• Viene eseguita la regolazione sulla normale temperatura nominale di mandata come dalle impostazioni dei parametri al livello [→ Menu principale" → Configurazione → Riscaldare].• Contatto di commutazione chiuso Raffreddare = IL2:La regolazione viene eseguita sulla temperatura nominale di mandata ridotta (temperatura nominale di mandata normale - valore del parametro [Interlink riduzione temperatura]). Priorità se entrambi i contatti di commu-tazione sono chiusi	☐

7 Impostazione dei parametri

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE	HF
Uscita programmabile (230V)		Configurazione dell'uscita multifunzione (230 V, collegamento J14): - N E
	inattivo L'uscita non ha alcuna funzione.		☐
	Requisiti circuito riscaldam.	Pompa collettore – l'uscita si attiva appena un circuito di riscaldamento del sistema segnala una richiesta di calore al generatore termico.	☐
	Richiesta ricircolo	Pompa di ricircolo – l'uscita si attiva, a seconda della parametrizzazione, o secondo il programma orario della pompa di ricircolo o secondo il programma orario della produzione di acqua calda (vedere Cap. 4.3).	☑
	Requisiti circ. risc. diretto	Pompa di alimentazione – l'uscita si attiva appena è presente una richiesta di calore per il circuito di riscaldamento diretto del generatore termico.	☐
Funz. blocco cont. bruciatore	Valori di resistenza	Scelta della funzionalità del contatto di commutazione EXT (J8) (vedere Cap. 4.1)	☑	- N E
	Contatto di blocco bruciatore		☐

7 Impostazione dei parametri

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
					BE HF
AUX-funzione di commutazione		L'impostazione assegna le condizioni di commutazione per il contatto di commutazione AUX a potenziale zero (cambio uscita di commutazione A, vedere Cap. 4.4.4).		- N E
	inattivo Funzione disattivata.		☑
	Il contatto di commutazione AUX commuta;
	Soglia di commut. TDHW (AUX)	Se la temperatura dell'accumulatore (Tdhw) ≥ valore parametro [Soglia di commut. TDHW (AUX)].	☐
	Requisiti riscald./raffredd.	Se è presente una richiesta di raffreddamento o una richiesta di riscalda-mento.	☐
	Requisiti BUH Se	Se è presente una richiesta di ACS al Backup-Heater (BUxx) o se viene richiesto l'intervento del Backup-Heater configurato per il supporto al riscal-damento.	☐
	Errore Se è presente un errore.		☐
	TVBH > 60 °C Se	il valore del sensore (TVBH) >60°C.	☐
	Temperatura esterna	Se la temperatura esterna < valore del parametro [Temp. di bivalenza]. (La pompa di calore continua a funzionare = funzionamento parallelo in biva-lenza)	☐
	Temperatura esterna + ACS/ri-sc.	Se la temperatura esterna < valore del parametro [Temp. di bivalenza] + è presente una richiesta di riscaldamento o una richiesta di ACS. (La pompa di calore smette di funzionare = funzionamento alternativo in bivalenza)	☐
	Richiesta ACS Se	è presente una richiesta di ACS.	☐
	Temperatura esterna + riscald.	Se la temperatura esterna < valore del parametro [Temp. di bivalenza] + richiesta di calore "riscaldamento ambiente" (non per richiesta ACS). Sotto al valore impostato nel parametro [Temp. di bivalenza] la pompa di calore non funziona più in esercizio di riscaldamento ambiente - solo in esercizio ACS.Applicazione: esercizio alternativo in bivalenza per riscaldamento ambien-te se la caldaia è integrata idraulicamente in maniera da riscaldare diretta-mente l'acqua non in pressione dell'accumulatore della Daikin Altherma EHS(X/H) (collegamento tramite attacchi solari).	☐
	Multi-Oil Se la	temperatura esterna < valore del parametro [Temp. di bivalenza] + richiesta di calore "riscaldamento ambiente" (non per richiesta ACS). Sotto al valore impostato nel parametro [Temp. di bivalenza] la pompa di calore non funziona più in esercizio di riscaldamento ambiente - solo in esercizio ACS.Applicazione: esercizio bivalente alternativo per riscaldamento ambiente, se la caldaia è collegata idraulicamente in mandata con la pompa di calo-re. Per questo tipo di applicazione deve essere disattivata sulla Daikin Al-therma EHS(X/H) la funzione antigelo (parametro [Temperatura di prote-zione antigelo] = Spento).	☐
	Modo oper. raffreddare	Se la pompa di calore si trova nel modo operativo "Raffreddare".	☐
AUX-periododi attesa	0-600 s Il contatto AUX (A) scatta dapprima ritardato se la condizione di commuta-zione (vedere il parametro [AUX-funzione di commutazione]) persiste più a lungo del tempo impostato.		120 sec. 5	s N E
Soglia dicommut. TD-HW (AUX)	20 – 85 °C Soglia di commutazione temperatura accumulatore (Tdhw) per contatto AUX (vedere il parametro [AUX-funzione di commutazione]).		50 °C 1 °C N E

Tab. 62-16 Parametro nel menu "Entrate/Uscite"

7.5.5 Menu: Gestione intelligente memoria

[→ Menu principale → Impostazioni → ISM]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Riscaldamento continuativo		La funzione permette il riscaldamento ininterrotto anche durante lo scongelamento dell'evaporatore. In tale maniera è possibile garantire un comfort elevato anche in sistemi di riscaldamento a rapida reazione (ad es. convettori).		- N E
	Off Nessun	riscaldamento ininterrotto	☐
	On Riscaldamento ininterrotto. Il calore di riscaldamento viene prelevato dall'accumulatore durante lo scongelamento dell'evaporatore.	☑
Supporto al riscaldamento (HZU)		Supporto al riscaldamento dall'accumulatore ACS se viene superata la temperatura minima (vedere Cap. 4.4 e il parametro [HZU isteresi]).		- N E
	Off Nessun	supporto al riscaldamento	☐
	On Funzione di supporto al riscaldamento attiva	☑
Potenza BIV 3	- 40 kW L'impostazione limita la potenza dell'integrazione al riscaldamento. 15 kW 1 kW N E
HZU isteresi 2	- 15 Solo se il parametro [Supporto al riscaldamento (HZU)] = Acceso.Il supporto al riscaldamento viene attivato seTdhw > THZUmin + 4 K e Tdhw > [Temperatura mandata set] + 1 K.Il supporto al riscaldamento viene disattivato seTdhw < THZUmin o Tdhw < [Temperatura mandata set].THZUmin = Temperatura nominale ACS attualmente attiva [Temperatura mandata set] + valore impostato del parametro [HZU isteresi ].Tdhw = temperatura attuale accumulatore ACS[Temperatura mandata set] = temperatura nominale di mandata attualmente attiva (vedere Cap. 4.5)	5 1	N E
HZU max temperatura	5 - 85 °C	L'impostazione limita la temperatura nominale di mandata (misurata su tv, BH) con funzione di integrazione riscaldamento attiva	60 °C	1 °C	N E
Potenza min. pompa	40 - 80%	Limite inferiore per l'esercizio di pompaggio. Viene usato solamente se il supporto al riscaldamento è attivo o se viene generato calore per mezzo di una fonte di calore esterna.	50%	1% N E
Potenza max. pompa	60 - 80%	Limite superiore per l'esercizio di pompaggio. Viene usato solamente se il supporto al riscaldamento è attivo o se viene generato calore per mezzo di una fonte di calore esterna.	80%	1% N E

Tab. 62-17 Parametro nel menu "Gestione intelligente memoria"

7.5.6 Menu: Funzioni speciali

[→ Menu principale → Impostazioni → Speciale]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Modalità silenziosa		Modalità silenziosa a potenza ridotta (vedere Cap. 4.4).		- N E
	inattivo inattivo		☑
	attivo	attivo	☐
	Attivo di notte	Viene fatto funzionare solo di notte in modalità silenziosa fra le 22:00 e le 6:00.	☐

7 Impostazione dei parametri

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE	HF
Livello di ru-more		Se si sceglie la modalità silenziosa, è possibile impostare tre livelli di rumore.		- N E
	Riduz. min. rumori	Con condizioni ambientali più fredde, la potenza può diminuire.	☑
	Riduzione med. del rumore	Il funzionamento a potenza ridotta è possibile in tutte le condizioni.	☐
	Riduzione max. dei rumori	In tutte le condizioni la potenza viene ridotta.	☐

Tab. 62-18 Parametro nel menu: "Funzioni speciali"

7.6 Configurazione

[→ Menu principale → Configurazione]

7.6.1 Menu: Sensori

[→ Menu principale → Configurazione → Sensori]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Sensore temperatura esterna (*)	Sensore integrato	Selezione se per determinare le temperature di mandata viene usato il sen-sore integrato nell'unità esterna o una sonda di temperatura esterna opzionale		- N E
	Sensore opzionale
Sonda acqua calda		Configurazione della produzione di acqua calda: - N E
	inattivo Nessuna funzione per la produzione di acqua calda.
	Sensore La funzione per la produzione di acqua calda è attivata. Per la produzione di acqua calda viene valutata una sonda di temperatura del serbatoio (se non è collegata nessuna sonda di temperatura del serbatoio, viene generato un messaggio di errore).
	Termostato La funzione per la produzione di acqua calda è attivata. Per la produzione di acqua calda viene valutato un interruttore termostatico (ON/OFF), in cui il "contatto aperto" viene valutato come "nessuna necessità".
Wasserdruck-sensor		Configurazione del sensore per il rilevamento della pressione dell'acqua dell'impianto.		- N E
	Off Nessuna valutazione della sonda
	On Valutazione del sensore attivata (se non è collegato nessun sensore di pressione, viene generato un messaggio di errore.)
Correzione del sensore esterno	-5,0 - +5,0 K Adattamento personalizzato per il valore misurato della temperatura esterna rilevante per la regolazione.		0,0 K 0,1	K N E

7 Impostazione dei parametri

Parametro Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
			BE	HF
Pressione dell'acqua min.	0,1 - 5,0 bar Definisce la pressione minima dell'acqua.Funzione pressostato (solo con sensore di pressione attivato, [Wasserdrucksensor]= Acceso): se il valore misurato scende sotto il valore impostato, la Daikin Altherma EHS(X/H) viene spenta e viene generato un messaggio di errore.	0,5 bar 0,1	bar N E
Pressione dell'acqua max.	0,1 - 5,0 bar Definisce la pressione massima dell'acqua.Funzione pressostato (solo con sensore di pressione attivato, [Wasserdrucksensor]= Acceso): se il valore misurato supera il valore impostato, viene generato un messaggio di avvertimento.	3,0 bar 0,1	bar N E
Pressione dell'acqua nominale	0,1 - 5,0 bar Definisce la pressione nominale dell'acqua.Funzione pressostato (solo con sensore di pressione attivato, [Wasserdrucksensor]= On): se il valore misurato scende sotto il valore impostato per più del valore impostato nel parametro [Perdita di pressione max.], viene generato un messaggio di avvertimento.	0,9 bar 0,1	bar N E
Perdita di pressione massima	0,1 - 5,0 bar Definisce la perdita massima accettabile di pressione nell'impianto di riscaldamento.Funzione pressostato (solo con sensore di pressione attivato, [Wasserdrucksensor]= Acceso): se il valore misurato scende sotto il valore impostato nel parametro [Pressione dell'acqua nominale] per più del valore impostato, viene generato un messaggio di avvertimento.	0,5 bar 0,1	bar N E

Tab. 62-20 Parametro nel menu "Sensori"

7.6.2 Menu: Config. Circ. risc.

[→ Menu principale → Configurazione → Config CR]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Regolazione in base al clima?		Selezione del metodo per la determinazione della temperatura nominale di mandata.		- N E
	Temperatura mandata fissa	Temperatura mandata fissa: Regolazione su un valore di mandata fisso (a seconda della modalità di funzionamento)	☐
	Regolazione in base al clima	Regolazione in base al clima: Regolazione in base al clima sulla base della curva di riscaldamento.	☑
Temperatura di protezione antigelo	Off Nessuna	protezione antigelo del circuito di riscaldamento 0 °C 1 °C E E
	-15 - 5 °C Se la temperatura esterna scende al di sotto del valore impostato, l'impianto passa alla modalità di protezione dal congelamento (accensione delle pompe). La funzione viene terminata quando la temperatura esterna supera il valore impostato +1 K.
Livello Isola-mento	Off Imposta	zione dello standard di isolamento dell'edificio. Incide sulla temperatura media e sugli adattamenti automatici della curva riscaldamento e dei tempi di riscaldamento.	☐	- E E
	scarso		☑
	normale		☐
	buono		☐
	molto bene		☐
Temp. di commut. circ. risc.		Attivazione automatica dell'esercizio di raffreddamento.	Off	1 °C	N
	Off Disattivato
	10 - 40 °C Se la temperatura esterna supera il valore impostato, si passa al modo operativo "Raffreddare". Se la temperatura esterna scende di 2K sotto al valore impostato, si ritorna automaticamente al modo operativo precedente attivato.

Tab. 62-21 Parametro nel menu "Config. Circ. risc."

7.6.3 Menu: Riscaldare

[→ Menu principale → Configurazione → Riscaldare]

Parametro	Campo di impostazione min / max	Descrizione Impostazione	predefinita in fabbrica	Passo Acceso
				BE	HF
Limite riscald. modo riscaldare	Off impostazione dello spegnimento automatico estivo dell'esercizio di riscaldamento. Se la temperatura esterna media misurata dal regolatore supera di 1 K il valore impostato, il circuito di riscaldamento viene spento. Il riscaldamento viene nuovamente abilitato quando la temperatura esterna scende sotto il limite di riscaldamento impostato.		19 °C 1 K E	E
	10 – 40 °C
Limite riscald. modo ridurre	Off impostazione del limite di riscaldamento per lo spegnimento del circuito di riscaldamento durante il tempo di riduzione (funzionamento come parametro [Limite riscald. modo riscaldare]).		10 °C 1 K E	E
	10 – 40 °C
Curva riscaldamento	0,0 - 3,0 Solo	se il parametro [Regolazione in base al clima?] = Regolazione in base al clima:impostazione della curva di riscaldamento. La curva di riscaldamento riproduce la dipendenza della temperatura nominale di mandata del circuito di riscaldamento dalla temperatura esterna (vedere Cap. 4.5).	0,5 0,1 E B
Temperatura mandata so-vratemp. (*)	0 - 4 Questa funzione stabilisce di quanto la temperatura dell'acqua possa salire oltre la temperatura nominale di mandata prima che il compressore venga arrestato. Il compressore riparte non appena la temperatura di mandata scende sotto alla temperatura nominale di mandata.Questa funzione vale SOLO per la modalità di riscaldamento.		3 1 N E
Temperatura mandata modo risca	20 – 90 °C	Solo se il parametro [Regolazione in base al clima?] = Regolazione in base al climaImpostazione della temperatura nominale di mandata per il circuito di riscaldamento durante il tempo di riscaldamento nei modi operativi:"Automatico 1", "Automatico 2", "Riscaldare".	40 °C	1 °C E E
Temperatura mandata modo ridur.	10 – 90 °C	Solo se il parametro [Regolazione in base al clima?] = Regolazione in base al climaImpostazione della temperatura nominale di mandata per il circuito di riscaldamento durante il tempo di riduzione nei modi operativi:"Automatico 1", "Automatico 2", "Ridurre".	10 °C	1 °C E E
Max. temperatura mandata	20 – 90 °C	L'impostazione limita la temperatura di mandata (misurata su tV2) con funzione di integrazione riscaldamento attiva.La temperatura nominale di mandata rilevata del circuito di riscaldamento viene limitata al valore massimo qui impostato.Se un circuito di riscaldamento miscelato e collegato come opzione richiede una temperatura più alta del generatore termico, questa richiesta viene presa in considerazione. In questo modo, la pompa di ricircolo interna del generatore termico è sempre in funzione quando il generatore è acceso. Se il circuito di riscaldamento diretto alimenta un riscaldamento a pavimento, è pertanto necessario installare un limitatore di temperatura meccanico per impedire un surriscaldamento del massetto.	80 °C	1 °C N E
Min. temperatura mandata	10 – 90 °C	La temperatura nominale di mandata rilevata del circuito di riscaldamento viene limitata al valore minimo qui impostato.	28 °C	1 °C N E
Influsso ambienten		Solo con regolatore locale collegato e assegnato al circuito di riscaldamento:Impostazione dell'influsso dello scostamento della temperatura ambiente misurata dal EHS157034 dal valore nominale corrente (vedere Cap. 4.2) sulla temperatura di mandata.	Off 1 K E E
	Off,	Regolazione della temperatura di mandata solo in base al clima
	0 K	Regolazione della temperatura di mandata solo in base al clima, ma la pompa di ricircolo interna continua a lavorare dopo una richiesta di calore per il tempo di riduzione fino al successivo ciclo di riscaldamento.
	1 – 20 K Comporta una correzione della temperatura nominale di mandata (spostamento parallelo della curva di riscaldamento) per il fattore impostato. Se la temperatura misurata è 2 K sotto il valore nominale, la temperatura nominale di mandata viene aumentata del doppio del valore impostato.

7 Impostazione dei parametri

Parametro Campo di impostazione min / max		Descrizione Impostazione	predefinita in fabbrica	Passo Accesso
				BE	HF
Correzione temperatura stanza	-5 - +5 K Solo	con regolatore locale collegato e assegnato al circuito di riscalda-mento.adattamento personalizzato della temperatura ambiente rilevante per la regolazione.Se viene rilevato uno scostamento sistematico della temperatura am-biente misurata dal EHS157034 rispetto alla temperatura effettiva nella zona di stazionamento di questo ambiente, è possibile correggere il valore misurato per il valore impostato.	0,0 K 1 K E	E
Adattamento curva di ri-scald.		La funzione può essere eseguita solo con regolatore locale collegato e assegnato al circuito di riscaldamento:		- N E
	Off Off: disattivato		☑
	On Attivato = avvio di un adattamento automatico della curva di riscalda-mento per una volta sola.Prerequisiti:• Temperatura esterna < 8 °C• Impostazione del modo operativo: "Automatico 1" o "Automatico 2"• Durata del funzionamento ridotto almeno 6 oreFunzione: all'inizio del tempo di riduzione, la temperatura ambiente corrente viene impostata come valore nominale per le seguenti 4 ore.La curva di riscaldamento viene calcolata dalla regolazione in base al-le temperature nominali di mandata necessarie per il mantenimento di questa temperatura ambiente.Se l'adattamento automatico della curva di riscaldamento viene inter-rotto, la funzione va in pausa fino a quando viene eseguita corretta-mente il giorno seguente o interrotta (impostazione del parametro su "Off" o cambio del modo operativo corrente).Durante l'adattamento automatico della curva di riscaldamento la produzione di acqua calda e l'ottimizzazione di avviamento del riscalda-mento sono bloccate.		☐
Interlink au-mento tem-peratura	1 - 50 K Solo	se il parametro [Funzione Interlink] = Acceso:La temperatura nominale di mandata viene aumentata del valore impo-stato con contatto di commutazione RT raffreddare chiuso. Richiesta ad es. tramite HP convector.	5 K 1 K N E
Riscalda-mento com-fort	OffOn	Se a temperature esterne molto basse la pompa di calore non riesce a coprire il fabbisogno di calore, viene prelevato calore dall'accumulatore e usato per il riscaldamento dell'ambiente (vedere Cap. 4.5.4).• Off: la temperatura dell'accumulatore viene aumentata solo se il fab-bisogno di riscaldamento non è coperto. Nel tempo necessario all'inn-alzamento della temperatura è possibile si verifichino riduzioni nel comfort.• On: in caso di rispettive temperature esterne, la temperatura dell'ac-cumulatore viene innalzata sempre sopra alla temperatura accumu-latore impostata per il fabbisogno di acqua calda. È possibile che il consumo di corrente della pompa di calore aumenti.	☑☐		N

Tab. 62-22 Parametro nel menu "Riscaldare"

7.6.4 Menu: Raffreddare

[→ Menu principale → Configurazione → Raffreddare]

Parametro Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
			BE	HF
T-manda ini Rafredd	5 - 25 °C Solo se il parametro [Regolazione in base al clima?] = Regolazione in base al clima:Impostazione della temperatura nominale di mandata di raffreddamento all'avvio dell'esercizio di raffreddamento (temperatura esterna = parametro [T-este ini Rafredd])	18 °C 1 °C E E
T-mand Rafredd Max	5 - 25 °C Solo se il parametro [Regolazione in base al clima?] = Regolazione in base al clima:Impostazione della temperatura nominale minima di mandata di raffreddamento. che viene tenuta costante a partire dalla temperatura esterna (parametro [T-esterna Rafr Max]).	8 °C 1 °C E E
T-este ini Rafredd	15 - 45 °C Solo se il parametro [Regolazione in base al clima?] = Regolazione in base al clima:Impostazione a partire da quale temperatura esterna l'esercizio di raffreddamento parte con la temperatura nominale di mandata di raffreddamento più alta [T-manda ini Rafredd] (impostazione necessaria: modo operativo "Raffreddare").	24 °C 1 °C E E
T-esterna Rafr Max	20 - 45 °C Solo se il parametro [Regolazione in base al clima?] = Regolazione in base al clima:Impostazione a quale temperatura esterna viene preimpostata la temperatura nominale di mandata di raffreddamento più bassa [T-mand Rafredd Max] (impostazione necessaria: modo operativo "Raffreddare").	35 °C 1 °C E E
Limite inferiore temperatura mandata	5 - 25 °C Solo se il parametro [Regolazione in base al clima?] = Regolazione in base al clima:Impostazione del limite inferiore assoluto della temperatura nominale di mandata di raffreddamento. La limitazione ha effetto nel caso in cui verrebbe calcolata una temperatura nominale di mandata di raffreddamento più bassa da altre impostazioni dei parametri.	18 °C 1 °C N E
Temperatura mandata modo raffr.	8 - 30 °C Solo se il parametro [Regolazione in base al clima?] = Temperatura mandata fissa:Impostazione della temperatura nominale di mandata di raffreddamento (valore fisso) con esercizio di raffreddamento attivo.	18 °C 1 °C E E
Correzione setpoint die raffr.	-5,0 - +5,0 K Spostamento parallelo della curva caratteristica di raffreddamento pari al valore impostato.	0,0 K 1 K N E
Interlink riduzione temperatura	1 - 50 K Solo se il parametro [Funzione Interlink] = Acceso:Con contatto di commutazione RT chiuso, la temperatura nominale di mandata di raffreddamento viene ridotta del valore impostato (vedere il parametro [Funzione Interlink]). Richiesta ad es. tramite HP convector.	5 K 1 K N E

Tab. 62-23 Parametro nel menu "Raffreddare"

7.6.5 Menu: Acqua calda sanitaria

[→ Menu principale → Configurazione → ACS]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Tempo caric. max. acqua calda	10 - 240 min Impostazione della durata massima di un ciclo di produzione di acqua calda. Segue l'interruzione della produzione di acqua calda, se la temperatura corrente dell'acqua calda non raggiunge il valore nominale impostato nel parametro [Temperatura acqua calda 1].		60 min 10	min N E
Tempo di blocco ACS	0 - 180 min Impostazione del tempo di blocco dopo la conclusione o l'interruzione di un ciclo di produzione di acqua calda. La nuova richiesta di produzione di acqua calda viene servita non prima che sia trascorso questo tempo di blocco.		30 min 10	min N E
Isteresi acqua calda	2 - 20 K Soglia di commutazione carico ACSImpostazione della differenza di temperatura di cui può scendere la temperatura nell'accumulatore ACS rispetto alla temperatura nominale ACS attualmente valida [Temperatura acqua calda set], prima che debba essere accesa la pompa di calore per il carico ACS.		7 K 1 K	E E
Tempo di attesa fonte esterna	20 - 95 min Ritardo a partire dal quale il generatore termico supplementare può supportare la pompa di calore in caso di carico ACS (vedere Cap. 4.5).		50 min 1	min E E
Pompa di ricircolo controllo		Impostazione per l'azionamento di una pompa di ricircolo. L'utilizzo non è consentito in Francia!		- E E
	Off La pompa di ricircolo opzionale viene azionata in sincrono con la programmazione oraria attiva per la produzione di acqua calda.		☑
	On La pompa di ricircolo opzionale viene azionata secondo la programmazione oraria [Programma pompa di ricircolo].		☐
Pompa di ricircolo intervalli		Impostazione del controllo a intervalli per pompa di ricircolo opzionale. L'utilizzo non è consentito in Francia!	Off 1 min E	E
	Off Disattivato. La pompa di ricircolo è costantemente in funzione durante i tempi di abilitazione della programmazione oraria assegnata (parametro [Pompa di ricircolo controllo]).
	1 - 15 min La pompa di ricircolo funziona in modo intervallato (rapporto di intervallo: durata di funzionamento della pompa = valore di regolazione per ogni 15 min).
Disinfezione termica giorno		Impostazione del giorno per la disinfezione termica dell'accumulatore di acqua calda.	Off	- E E
	Off Nessuna disinfezione termica
	Lunedì...Domenica	Giorno della disinfezione termica
	Giornaliero	Disinfezione termica quotidiana
Disinfezione termica tempo	00:00 - 23:45 Impostazione dell'orario di inizio della disinfezione termica dell'accumulatore di acqua calda (formato hh:mm).		03:30 15	min N E
Disinfezione termica temperatura	60 - 70 °C	Impostazione della temperatura nominale dell'acqua calda durante la disinfezione termica dell'accumulatore di acqua calda.	65 °C 1 °C	N E

Tab. 62-24 Parametro nel menu "Acqua calda sanitaria"

7.6.6 Menu: Programmi Add-on

[→ Menu principale → Configurazione → Add-on]

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Test relè Azionamento manuale di singoli relè a fini di test. Dopo aver confermato questo parametro con il selettore, sul display viene visualizzato l'elenco dei relè 1 - 9 con caselle di selezione. Alla selezione e conferma di un relè con il selettore viene messo un segno di spunta nella casella di selezione e il relativo relè viene attivato. È possibile la selezione multipla.			-- N E
						Uscita J1 Uscita J1 (pompa interna di circolazione riscaldamento), uscita pompa
Air Purge Attivazione dello sfiato automatico della Daikin Altherma EHS(X/H) e del circuito di riscaldamento collegato.				- N E
Screed Funzione per l'asciugatura del massetto - N E
Screed Pro-gram	10 - 70 °C per ogni giorno di ri-scaldamento	Impostazione del programma di avviamento del riscaldamento del massetto. È possibile impostare una temperatura nominale di mandata propria per una durata massima di 28 giorni separatamente per ogni giorno. La fine del programma massetto è definita dal 1° giorno con l'impostazione del valore nominale "Off" (vedere Cap. 4.5.7).	vedere Cap. 4.5.7	1 °C	N E

Tab. 62-25 Parametro nel menu "Programmi Add-on"

7.7 Info

[→ Menu principale → Info]

7.7.1 Sommario

[→ Menu principale → Info → Sommario]

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE	HF
Modo Nessuna richiesta Modalità		attuale della pompa di calore. -- S S
Defrost
Esterna Richiesta esterna: -- S S
		Nessuna modalità esterna				La pompa di calore funziona in esercizio normale.
RT		Termostato ambiente / Interlink:	-- S S
	Off	Se [Funzione Interlink] = On: solo protezione antigelo; altrimenti: Off
	Requisito	Se [Termostato ambiente] = Si
	Nessuna richiesta di calore	Se [Termostato ambiente] = Si
	IL1	Se [Funzione Interlink] = On: temperatura nominale di mandata normale
	IL2	Se [Funzione Interlink] = On: temperatura nominale di mandata aumentata durante l'esercizio di riscaldamento, temperatura nominale di mandata ridotta in esercizio di raffreddamento
Pompa	Off	Stato della pompa di ricircolo del riscaldamento interna (Acceso/Spento)	-	-	S	S
	On
V	-	Portata corrente (flusso volumetrico) nell'impianto di riscaldamento	-	-	S	S
EHS	- Potenza	attuale del Backup-Heater opzionale in kW	-- S S
TV	- Temperatura di mandata attuale a valle dello scambiatore di calore a pia-stre (tV) in °C	-- S S
TVBH	- Temperatura di mandata attuale dopo supporto al riscaldamento (tV,BH) in °C	-- S S
TR	- Temperatura di ritorno attuale in °C	-- S S
Tdhw	-	Temperatura attuale nell'accumulatore ACS in °C	-	-	S	S
Psist	-	Pressione attuale dell'acqua nella rete di riscaldamento in bar	-	-	S	S
BPV	- Posizione	attuale della valvola di miscelazione 3UVB1 (0%: rete di riscal-damento; 100%: bypass interno)	-- S S
3UVD	- Posizione	attuale della valvola di miscelazione 3UVDHW (0%: rete di ri-scaldamento; 100%: accumulatore ACS)	-- S S
TA2	-	Temperatura esterna attuale in °C (sulla sonda di temperatura esterna)	-	-	S	S
Tliq2	- Temperatura attuale del refrigerante in °C	-- S S

7 Impostazione dei parametri

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE	HF
Modalità silenziosa	inattivo Stato	della modalità silenziosa - - S S
	attivo
	Attivo di notte
HZU Off Stato	del supporto al riscaldamento - - S S
	On

Tab. 62-27 Parametro nel menu "Sommario"

7.7.2 Valori

[→ Menu principale → Info → Valori]

Parametro C	Campo di impostazione min / max	Descrizione	Imposta-zione predefinita in fab-brica	Passo	Acces-so
					BE	HF
Temperatura mandata cor-rente	0 – 100 °C	Viene visualizzata la temperatura di mandata corrente del generatore ter-mico ( t_v1 ) in °C.	- 1 °C	S S
Temperatura mandata set	0 – 90 °C	Viene visualizzata la temperatura nominale corrente del generatore termico in °C.	-	0,1 °C	S S
Temperatura esterna cor-rente	-39 – 50 °C	Viene visualizzata la temperatura esterna corrente in °C.		0,1 °C	S	S
Temperatura acqua calda corrente	0 – 100 °C	Viene visualizzata la temperatura corrente del generatore termico in °C. Se non è attiva nessuna funzione per acqua calda, viene visualizzata l'indicaz-zione "- - -".	-	0,1 °C	S S
Temperatura acqua calda set	10 – 70 °C	Viene visualizzata la temperatura nominale corrente della produzione di ac-qua calda in °C. Se non è attiva nessuna funzione per acqua calda, viene visualizzata l'indicazione "- - -". Il valore nominale corrente in questo caso è sempre il valore massimo di tutte le richieste rilevanti per questo circuito dell'acqua calda.	-	0,1 °C	S S
Temperatura ritorno corren-te	0 – 100 °C	Viene visualizzata la temperatura di ritorno corrente del generatore termico in °C. Se nessun sensore adatto è collegato al generatore termico, viene visualizzata l'indicazione "- - -".	-	0,1 °C	S S
Flusso di vo-lume corrente	0 - 5100 l/h	Viene visualizzato il valore filtrato del flusso di volume corrente.	-	l/h	S	S
Temperatura mandata CR corrente	0 – 100 °C	Ad integrazione al riscaldamento attiva viene mostrata la temperatura del circuito di riscaldamento diretto ( t_v2 , altrimenti t_v1 ) in °C.	-	0,1 °C	S S
Temperatura mandata CR set	0 – 90 °C	Viene visualizzata la temperatura nominale/di mandata) del circuito di ri-scaldamento diretto in °C.	-	0,1 °C	S S
Status pompa ricircolo riscal.	Off Viene vis	visualizzato lo stato corrente della pompa di ricircolo interna del ge-neratore termico.	--	S S
	On
Pos Mix	-	Solo 5xx: viene visualizzata la posizione corrente della valvola miscelatrice a 3 vie 3UVDHW in %.	-	1%	S S
Tipo di gene-ratore calore	-	Viene visualizzato il modello configurato del generatore termico.	-	-	S	S
Software Nr B1/U1	-	Viene visualizzato il software e la versione dell'unità di comando.	-	-	S	S
Software Nr Controller	-	Viene visualizzato il numero di software e la versione della scheda di rego-lazione.	--	S S

Tab. 62-28 Parametro nel menu "Valori"

7 Impostazione dei parametri

INFORMAZIONI

A seconda del tipo di apparecchio, della configurazione di sistema e della versione del software dell'apparecchio, è possibile che singoli parametri informativi elencati nella Cap. 7.7 non vengano visualizzati o vengano visualizzati in un altro livello di parametri.

7.7.3 Pressione acqua

[→ Menu principale → Info → Pressione]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Pressione acqua	0 - 4 bar Viene	visualizzata la pressione idrica corrente espressa in bar. - 0,1 bar S S

Tab. 62-30 Parametro nel menu "Pressione acqua"

7.8 Errore

[→ Menu principale → Errore]

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Esercizio d'emergenza		Riscaldamento di emergenza mediante Backup-Heater o un altro generatore termico esterno.		- E E
	No Sì: in caso di errore viene attivato automaticamente il funzionamento di emergenza.		☑
	Sì No: in caso di errore, funzionamento di emergenza solo tramite attivazione manuale.		☐
Stato esercizio manuale	inattivo Attivazione della regolazione fissa della temperatura di mandata (per scopi di diagnosi).		☑	- E E
	attivo		☐
Temperatura esercizio manuale	20 - 80 °C Tempura di mandata desiderata per il funzionamento manuale. 50 °C		- E E

Tab. 62-31 Parametro nel menu "Errore"

7.9 Terminale

[→ Menu principale → Terminale]

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Accesso
				BE	HF
Terminaladress	Off Imposta	zione dell'identificatore terminale dell'unità di comando per l'accesso al sistema. Il valore impostato deve essere univoco nell'intero sistema. Una conferma di questo parametro con il seletto comporta una nuova inizializzazione della regolazione.Tutte le impostazioni, eccetto "Off", autorizzano l'utente dell'unità di comando ad attivare la funzione terminale e, quindi, a comandare tutti i componenti del sistema RoCon con un identificatore dell'apparecchio valido.	Off 1 N E
	0 - 9
Bus - Scan Off	Nessuna funzione	Off - E E
	On La rego	azione verifica quali apparecchi RoCon sono collegati tramite i cavi del bus CAN nel sistema. Gli apparecchi rilevati sono visualizzati nel menu [Menu principale→ Terminale] con modello e identificazione del bus dati (esempio: MM#8 = modulo di miscelazione con identificazione del bus 8).
Contr BM1/ BE1 #1	☐ / ☑	Solo con dispositivo riconosciuto: l'attivazione inserisce il generatore termico con l'identificazione bus X (vedere Cap. 4.8, parametro [BUS ID HS]).	☐	-
Err Miscel #0	Solo con dispositivo	riconosciuto: l'attivazione inserisce il generatore termico con l'identificazione bus X (vedere Cap. 4.8, parametro [Circ. riscald. assegnazione]).	☐	- E E

Tab. 62-32 Parametro nel menu "Terminale"

7.10 Statistica

[→ Menu principale → Statistica]

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Energia fonte est. ACS	- Viene vis	ualizzata la quantità di calore del generatore termico supplementare per la produzione di acqua calda in kWh.	- kWh	S S
Energia fonte est. riscal-dam.	- Viene vis	ualizzata la quantità di calore del generatore termico supplementare per la modalità di riscaldamento in kWh.	- kWh	S S
Energia HP raffreddam.	- Viene vis	ualizzata la quantità di calore della pompa di calore per la modalità di raffreddamento in kWh.	- kWh	S S
Energia HP ri-scaldam.	- Viene vis	ualizzata la quantità di calore della pompa di calore per la modalità di riscaldamento in kWh.	- kWh	S S
Energia ac-qua calda	- Viene vis	ualizzata la quantità di calore per la produzione di acqua calda in kWh.	- kWh
Energia con-sumata	- Viene vis	ualizzata la quantità di calore totale della pompa di calore in kWh.	- kWh
Tempo di funz. compressore	- Viene vis	ualizzato il tempo di funzionamento del compressore del refrigerante in h.	-	1 ora	S S
Tempo di funz. pompa	- Viene vis	ualizzato il tempo di funzionamento della pompa di ricircolo riscal-damento interna.	-	1 ora	S S
Reset	- Con Reset, tutti i parametri elencati nel menu Statistica vengono resettati a "0". (È necessario il codice del tecnico).		-	-

Tab. 62-33 Parametro nel menu "Statistica"

INFORMAZIONI

A seconda del tipo di apparecchio, della configurazione di sistema e della versione del software dell'apparecchio, è possibile che singoli parametri informativi elencati non vengano visualizzati o vengano visualizzati in un altro livello di parametri.

7 Impostazione dei parametri

7.11 Configuration Wizard

Solo dopo reset hardware.

Parametro C	Campo di impostazione min / max	Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Configurazione circuito diretto	0 – 15 Impostazione dell'identificatore del circuito di riscaldamento per il circuito di riscaldamento diretto della Daikin Altherma EHS(X/H). Identificatore del circuito di riscaldamento deve essere univoco nell'intero sistema RoCon. Non vi deve essere nessuna sovrapposizione con le codifiche dei circuiti di riscaldamento di circuiti di miscelazione opzionali.		0 1 NE
Codice bus generatore di calore	0 – 7 Impostazione può essere cambiata solo se nel sistema RoCon è integrato più di 1 generatore termico. Considerare come applicazione speciale il collegamento di più generatori di calore inseriti nell'impianto di riscaldamento. Eventualmente contattare il tecnico della manutenzione.		0 1 NE
Time Master No Attivazione di un Si	Time Master per l'intero sistema. Il Time Master sincronizza tutti i regolatori nel sistema RoCon con l'ora e la data impostate sul Ti-me Master. In questo caso, non è più possibile impostare l'ora e la data su tutte le altre unità di comando nel sistema. Nell'intero sistema può essere presente un solo Time Master. Il parametro non è disponibile se è attivo il parametro Time Master su un altro regolatore nel sistema RoCon.		☐	- N E
			☑

Tab. 62-35 Parametri nel menu "Configuration Wizard"

8 Errori e guasti

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Le cariche elettrostatiche possono dare luogo a scariche di tensione che possono distruggere i componenti elettronici.

- Prima di toccare la scheda elettronica del pannello di connessione, garantire la compensazione di potenziale (ad es. toccando il supporto del pannello di connessione).

L'elettronica della Daikin Altherma EHS(X/H) segnala un errore tramite l'accensione a luce rossa dell'indicatore di stato, la comparsa nello schermo errori nel display (vedere Cap. 8.4) e la comparsa del simbolo di errore sulla schermata iniziale. Una memoria errori integrata memorizza sino a 15 messaggi di errore (vedere Cap. 8.3).

INFORMAZIONI

Un elenco di tutti i codici di errore si trova nelle istruzioni per l'installazione e la manutenzione della Daikin Altherma EHS(X/H), al capitolo "Errori, anomalie, messaggi".

Risoluzione dei guasti: Errore E90XX

È possibile eseguire un reset degli errori. Il reset può essere avviato dallo schermo errori attualmente visualizzato. Se si è usciti dallo schermo errori, esso può essere richiamato di nuovo tramite [→ Menu principale → Errore → Schermo].

Se lo stesso identico errore dovesse ripresentarsi, la causa dell'errore deve essere localizzata ed eliminata da un tecnico qualificato. Nel frattempo è eventualmente possibile far funzionare l'impianto in funzionamento di emergenza. Il funzionamento di emergenza può essere ammesso tramite [→ Menu principale → Errore → Esercizio d'emergenza], vedere Funzionamento d'emergenza. Se il funzionamento di emergenza non è stato ammesso, esso può essere avviato dallo schermo errori attuale.

Risoluzione dei guasti: altri codici di errore

La causa dell'errore deve essere localizzata ed eliminata da un tecnico qualificato. Nel frattempo è eventualmente possibile far funzionare l'impianto in funzionamento di emergenza. Il funzionamento di emergenza può essere ammesso tramite [→ Menu principale → Errore → Esercizio d'emergenza], vedere Funzionamento d'emergenza. Se il funzionamento di emergenza non è stato ammesso, esso può essere avviato dallo schermo errori attuale.

INFORMAZIONI

Per garantire che l'errore non sia stato causato da impostazioni errate, prima di sostituire eventuali componenti riportare prima tutti i parametri all'impostazione predefinita in fabbrica (vedere Cap. 4.5.9).

Se non fosse possibile rilevare la causa del guasto, contattare il tecnico dell'assistenza.

Tenere a portata di mano i dati importanti dell'apparecchio:

Tipo e numero di produzione della Daikin Altherma EHS(X/H) (vedere la targhetta di omologazione della pompa di calore) come anche le versioni software di:

a: parte di comando RoCon+ B1 [→ Menu principale → Info → Valori → Software N. B1/U1]

b: scheda elettronica RoCon BM2C [→ Menu principale → Info → Valori → Software N. controller]

Nel caso di componenti opzionali del sistema RoCon-:

EHS157034 [Sw Nr B1/U1]

8.1 Funzionamento d'emergenza

[→ Menu principale → Errore → Esercizio d'emergenza]

Se la pompa di calore dovesse guastarsi è possibile usare il Backup-Heater o un altro generatore termico esterno come riscaldamento di emergenza. Se [Esercizio d'emergenza] viene impostato su "Si", allora in caso di errore viene attivato automaticamente l'esercizio di emergenza. In caso contrario, l'esercizio di emergenza può essere avviato anche in caso di errore attraverso lo schermo errori.

Se l'esercizio di emergenza viene avvitato tramite lo schermo errori, il parametro [Esercizio d'emergenza] rimane su "Si", vale a dire che anche negli errori successivi viene avviato automaticamente l'esercizio di emergenza. Se ciò non è richiesto, dopo aver eliminato l'errore il parametro [Esercizio d'emergenza] deve essere nuovamente impostato su "No".

8.2 manuale

[→ Menu principale → Errore → Esercizio manuale]

In funzionamento manuale, la pompa di calore viene regolata su una temperatura di mandata fissa. Si consiglia di utilizzare il funzionamento normale esclusivamente a scopi di diagnosi. L'esercizio manuale viene avviato impostato il parametro [Stato esercizio manuale] su "attivo". La temperatura di mandata desiderata viene impostata con il parametro [Temperatura esercizio manuale].

In caso di funzionamento prioritario per la produzione di acqua calda dovuto a condizioni idrauliche è necessario assicurarsi che il valore di temperatura di mandata impostato in funzionamento manuale sia sufficiente a raggiungere la temperatura nominale dell'acqua calda memorizzata (parametro [Temperatura acqua calda 1]).

8.3 Protocollo errori

[→ Menu principale → Errore → Protocol]

In questo menu è possibile leggere il protocollo errori. Il messaggio di errore più attuale è al primo posto. Ad ogni nuovo inserimento, tutti i messaggi precedenti vengono spostati indietro di una posizione. Il 16º messaggio di errore viene cancellato all'arrivo di un nuovo messaggio. Il protocollo errori può essere cancellato solamente dal service.

Nel protocollo viene eseguito

• il codice di errore,
• il circuito integrato a cui è associato l'errore (A1P o BM2, vedere Daikin Altherma EHS(X/H) Istruzioni per l'installazione e la manutenzione)
• La data e l'ora in cui si è presentato l'errore.

8.4 Schermo errori

[→ Menu principale → Errore → Schermo]

E9004-01 26 Lug 2018 09:35 Erro flusso volumetrico Reset Emergenza OK

Fig. 63-1 Schermo errori

Al presentarsi di un errore, compare lo schermo errori. Esso mostra il codice errore, un testo descrittivo insieme alla data e all'ora in cui l'errore si è presentato. A seconda del tipo di errore, nello schermo errori, tramite la selezione della rispettiva icona, è possibile eseguire un reset e/o avviare l'esercizio di emergenza (vedere Cap. 8.1). Selezionando l'icona Indietro lo schermo errori viene chiuso e la visualizzazione ritorna alla schermata iniziale.

Alla presenza di un errore, lo schermo errori può essere richiamato manualmente con [→ Menu principale → Errore → Schermo].

8.5 Codici di errore

Vedere il manuale di installazione e manutenzione della Daikin Al-therma EHS(X/H), capitolo "Errori, guasti, messaggi".

9 Modulo di miscelazione

Oltre al circuito di riscaldamento diretto, il sistema di riscaldamento con moduli di miscelazione EHS157068 può essere esteso di ulteriori circuiti di riscaldamento. Questi circuiti di riscaldamento supplementari possono essere configurati indipendentemente dal circuito di riscaldamento diretto. La configurazione avviene in maniera analoga alla configurazione del circuito di riscaldamento diretto (vedere Cap. 4). È disponibile solo una scelta limitata di parametri e di funzioni (vedere Cap. 9.2).

Il modulo di miscelazione opzionale EHS157068 non possiede un'unità di comando a sé stante. Per la configurazione e i comandi è necessario il collegamento tramite una linea bus CAN con una regolazione RoCon+ integrata nel generatore termico o con una stazione locale EHS157034. Da entrambe le unità di comando è possibile comandare il modulo di miscelazione in esercizio terminale (vedere Cap. 4.8).

Al commutatore di indirizzi del modulo di miscelazione (vedere Fig. 64-1) si deve impostare un identificatore dell'apparecchio unico (≥ 1) per il circuito di riscaldamento da regolare da questo modulo miscelatore, che deve essere sincronizzato con il parametro [Circ. riscald. assegnazione]) del modulo miscelatore (vedere Tab. 59-10).

N 23456987 ABDEF01 CA H L

Fig. 64-1 Impostazione identificatore dell'apparecchio per modulo miscelatore EHS157068

Direttamente al modulo miscelatore EHS157068 si può determinare lo stato di esercizio corrente (vedere Fig. 64-2).

1 2 3 4 5 6 ! 230V ↔ ▶ ↑ ↓

Fig. 64-2 Spiegazione simboli indicatori di stato EHS157068

Pos.	LED Descrizione
1 rosso	Lampeggiante: errore interno(II codice di errore viene trasmesso tramite bus CAN all'unità di comando assegnata)
2 verde	Acceso: spia di esercizio, modulo miscelatore acceso
3 verde	Acceso: comunicazione CAN
4 verde	Acceso: pompa del circuito miscelato accesa
5 verde	Acceso: comando per miscelatore "APRI"
6 verde	Acceso: comando per miscelatore "CHIUDI"

Tab. 64-1

9.1 Start screen modulo di miscelazione (funzione terminale)

Fig. 64-3 Start screen modulo di miscelazione

Lo start screen per il modulo di miscelazione (Fig. 64-3) è una variante ridotta dello start screen RoCon+ HP. Il significato dell'icona corrisponde a Tab. 58-4, la temperatura del miscelatore è però l'unica temperatura di sistema visualizzata (Fig. 64-3, pos. 1).

La schermata iniziale per il modulo miscelatore viene richiamata nel menu [→ Menu principale → Terminale → Miscelatore #X]. Toccando brevemente il pulsante girevole si passa nel menu del miscelatore. Toccando alungo il pulsante girevole si ritorna nel menu dell'unità di comando locale.

9.2 Panoramica dei parametri miscelatore

Menu: Modo operativo

Vedere Cap. 6.1.

Menu: Utente

Fig. 64-4 Parametro nel menu: "Utente"

Menu: Programma orario

Fig. 64-5 Parametro nel menu: "Programma orario"

9 Modulo di miscelazione

Menu: Accesso

Menu: Sistema

Fig. 64-6 Parametro nel menu: "Sistema"

Menu: Sensori

Fig. 64-7 Parametro nel menu: "Sensori"

Menu: Config CR

Fig. 64-8 Parametro nel menu: "Config CR"

Menu: Riscaldare

Fig. 64-9 Parametro nel menu: "Riscaldare"

Menu: Raffreddare

Fig. 64-10 Parametro nel menu: "Raffreddare"

Menu: Speciale

Fig. 64-11 Parametro nel menu: "Speciale"

Menu: Info

Fig. 64-12 Parametro nel menu: "Info"

9.3 Impostazioni parametri modulo di miscelazione

I parametri disponibili per il modulo di miscelazione sono in gran parte identici ai parametri descritti in Cap. 7. Tab. 64-2 elenca i parametri supplementari disponibili per il modulo di miscelazione.

Parametro Campo di impostazione min / max		Descrizione Imposta-	zione predefinita in fabbrica	Passo Acceso
				BE	HF
Miscelatore pompa min.	10 - 100% [→	Menu principale → Sistema]Potenza minima della pompa nel circuito del miscelatore.	30% 1%	N E
Miscelatore pompa max.	20 - 100% [→	Menu principale → Sistema]Potenza massima della pompa nel circuito del miscelatore.	100 % 1%	N E
Dist-Cur-Ris 0	-50 K [→ Menu principale → Riscaldare]Impostazione dell'innalzamento della temperatura nominale di mandata sulla Daikin Altherma EHS(X/H) rispetto alla temperatura nominale di mandata determinata per il circuito di miscelazione.		5 K 1 K	N E
Temperatura miscelatore attuale	0 - 100 °C [→	Menu principale → Info → Valori]Temperatura di mandata attuale nel circuito miscelatore	-- S S
Temp. nomi-nale miscela-tore	0 - 90 °C [→	Menu principale → Info → Valori]Temperatura nominale di mandata attuale nel circuito miscelatore	-- S S
Stato pompa miscelatore	On [→ Menu principale → Info → Valori]Off	Stato attuale della pompa del miscelatore	-- S S
Pompa mi-scelatore PWM	0 - 100% [→	Menu principale → Info → Valori]Modulazione attuale della pompa del miscelatore	-- S S
Stato valvola miscelatore	Neutro [→ Menu principale → Info → Valori]Chiuso	Stato attuale della valvola del miscelatore	-- S S
	Aperto

Tab. 64-2 Parametri del modulo di miscelazione

10 Glossario

Modo operat.	Funzione del generatore termico richiesta dall'utente o dalla regolazione (ad es. riscaldamento ambiente, produzione di acqua calda, stand-by ecc.)
Richiesta di backup	Situazione di esercizio in cui la temperatura di mandata richiesta sul processo della pompa di calore non può essere raggiunta o non lo può essere in maniera efficiente. Per questo motivo, a supporto della Daikin Altherma EHS(X/H) nella generazione di calore viene integrato un riscaldatore (ad es. un Backup-Heater).
Backup heater	Riscaldatore elettrico opzionale come ausilio generale della Daikin Altherma EHS(X/H) durante la generazione di calore.
Curva riscaldamento	Relazione aritmetica tra la temperatura esterna e la temperatura di mandata nominale, che serve a raggiunge-re la temperatura ambiente desiderata, qualsiasi sia la temperatura esterna.
Refrigerante Sostanza impiegata	per trasmettere il calore in un processo con pompa di calore. Quando la temperatura e la pressione sono basse viene acquisito calore, mentre quando la temperatura e la pressione sono più alte viene ceduto calore.
Protezione antilegionella	Riscaldamento periodico dell'acqua accumulata a >60 °C per l'eliminazione preventiva dei batteri patogeni (cosiddetta legionella) nel circuito dell'acqua calda.
Collegamento di rete per tariffa ridotta (HT/NT)	Speciale collegamento di rete dell'azienda elettrica che offre diverse tariffe economiche per la corrente elettrica nelle cosiddette fasce di carico debole (corrente diurna, notturna, della pompa di calore ecc.).
Parametro Valore che influisce sull'esecuzione di programmi o cicli o definisce determinati stati.
Regolazione	Elettronica dell'apparecchio che permette di regolare i processi di generazione del calore e distribuzione del calore per l'impianto di riscaldamento. La regolazione si compone di più componenti elettronici. Il componente più importante per l'operatore è l'unità di comando nella parte frontale del generatore termico, che comprende tasti di selezione, selettore e display.
Ritorno	Sezione del circuito idraulico che, tramite il sistema di tubazioni, fa tornare l'acqua raffreddata dalle superfici riscaldate al generatore termico.
Orario programmato	Programma per l'impostazione degli orari nella regolazione allo scopo di stabilire cicli regolari di riscaldamento, riduzione e produzione di acqua calda.
Smart Grid (SG)	Sfruttamento intelligente dell'energia per un riscaldamento conveniente. Tramite l'uso di un contatore di corrente speciale è possibile ricevere un "segnale Smart Grid" dall'azienda fornitrice di energia.A seconda del segnale la pompa di calore viene spenta, fatta funzionare in maniera normale o a temperature elevate.
Mandata	Sezione del circuito idraulico che conduce l'acqua riscaldata dal generatore termico alle superfici riscaldate.
Circuito dell'acqua calda	Circuito dell'acqua in cui viene riscaldata l'acqua fredda e convogliata al rubinetto dell'acqua calda.
Produzione di acqua calda	Stato operativo del generatore termico nel quale il calore viene generato a temperature elevate e mandato al circuito dell'acqua calda, ad es. carico del accumulatore di acqua calda.
Processo a pompa di calore	In un circuito di refrigerante chiuso, il refrigerante assorbe il calore dall'aria circostante. Tramite compressione il refrigerante viene portato ad una temperatura più alta che viene trasmessa all'impianto di riscaldamento (ciclo termodinamico).
Scambiatore di calore	Componente che trasferisce energia termica da un circuito ad un altro. I due circuiti sono separati idraulicamente da una parete dello scambiatore di calore.
Regolazione della temperatura di mandata in base al clima	In base al valore rilevato per la temperatura esterna e a una curva di riscaldamento definita viene determinata la temperatura di mandata idonea, che funge da valore nominale per la regolazione della temperatura nel riscaldatore.
Pompa di ricircolo	Si tratta di una pompa di ricircolo elettrica supplementare, che mantiene in circolazione permanente l'acqua calda nelle tubazioni dell'acqua calda, in modo che sia immediatamente disponibile in ogni punto di prelievo. La circolazione è particolarmente utile in reti di tubazioni con numerose diramazioni. Nei sistemi senza condotta di ricircolo, durante il prelievo fuoriesce prima l'acqua raffreddatasi nella condotta di prelievo fino a quando la condotta di prelievo viene riscaldata a sufficienza dall'acqua calda che segue nel flusso.
Riscaldatore	Generatore termico supplementare (ad es. Backup-Heater o caldaia esterna) che viene integrato nell'impianto di riscaldamento per raggiungere la temperatura nominale di mandata qualora il processo a pompa di calore non dovesse essere sufficiente o inefficiente.

11 Impostazioni personalizzate

11.1 Programmazione oraria

Le impostazioni di fabbrica della programmazione oraria sono indicate in Cap. 4.3.

Nella seguente tabella, inserire le impostazioni effettuate per l'ora di attivazione.

		Ciclo di commutazione 1 Ciclo di		commutazione 2 Ciclo di commutazione 3
	Impostazione della temperatura	☀ [Temp. nominale ambiente 1]: _ °C		☀ [Temp. nominale ambiente 2]: _ °C		☀ [Temp. nominale ambiente 3]: _ °C
	Periodo di tempo	On Off On Off On	Off
Circ. riscald. au-tom. 1	Lunedì
	Martedì
	Mercoledì
	Giovedì
	Venerdì
	Sabato
	Domenica
Circ. riscald. au-tom. 2	Lunedì
	Martedì
	Mercoledì
	Giovedì
	Venerdì
	Sabato
	Domenica

Impostazioni individuali dei programmi di attivazione a tempo del riscaldamento

		Ciclo di commutazione 1 Ciclo di		commutazione 2 Ciclo di commutazione 3
	Impostazione della temperatura	[Temperatura acqua calda nom. 1]: _ °C		[Temperatura acqua calda nom. 2]: _ °C		[Temperatura acqua calda nom. 3]: _ °C
	Periodo di tempo	On Off On Off On	Off
ACS automatico 1	Lunedi
	Martedi
	Mercoledì
	Giovedì
	Venerdì
	Sabato
	Domenica
ACS automatico 2	Lunedi
	Martedi
	Mercoledì
	Giovedì
	Venerdì
	Sabato
	Domenica

Impostazioni individuali dei programmi di attivazione a tempo dell'acqua calda

11 Impostazioni personalizzate

		Ciclo di commutazione 1 Ciclo di		commutazione 2 Ciclo di commutazione 3
	Periodo di tempo	On Off On Off On	Off
Programma ricircolo	Lunedi
	Martedì
	Mercoledì
	Giovedì
	Venerdì
	Sabato
	Domenica

Impostazioni individuali dei programmi di attivazione a tempo dell'acqua calda

11.2 Parametro

Nella seguente tabella e nel manuale utente del generatore termico inserire le modifiche ai parametri eseguite personalmente.

Posizione dell'interrut-tore rotante	Livello di pa-rametro	Parametro Valore precedente	Nuovo valore	Data Osservazioni

Modifiche personalizzate dei parametri

11.3 Indirizzi bus dati

Apparecchio RoCon Indirizzo bus del bus dati Osservazioni

Indirizzi bus dati nel sistema RoCon

Indice analitico

A

Aria deaerazione....21

C

Calendario....10

codice del tecnico 32

Comando esterno 12

Comando tramite Internet....12

Comando tramite la stazione spazio.... 12

Comfort Heating 20

Configuration Wizard 27

Configurazione 18

Curva riscaldamento 20

D

Display 7

Documenti complementari 5

E

Elementi di comando....6

selettore 7

F

Funzione di commutazione....17

Funzione di integrazione riscaldamento.... 17

Funzione Guida 9

Funzione terminale 24

G

Glossario 60

|

Identificatore del circuito di riscaldamento 25

Identificatore dell'apparecchio 25

Identificatore generatore termico 25

Identificatore terminale 25

Impostazione dei valori nominali.... 10

Impostazione della temperatura

Funzionamento ad acqua calda.... 14

Ridurre 14

Temperatura ambiente assenza.... 14

Temperatura nominale ambiente 14

Impostazione dell'ora....10

Impostazione predefinita in fabbrica 32

Impostazioni 16

Indicatore di stato....7

M

Modi operativi

Automatico 1....13

Automatico 2....13

Estate 13

Ridurre 13

Riscaldare, Raffreddare 13

Standby (Stand-By)....13

Modo operativo.... 13

Modulo miscelatore 19,57

N

Navigazione liste 9

Navigazione nel menu 9

P

Parametro....60

Pompa di ricircolo....21

Produzione di acqua calda non pianificata 14

Progr. orario 11, 14

Programmi permanenti 15

Programmi temporanei 14

Programma massetto

Riscaldamento funzionale 22

Riscaldamento preparatorio per la posa del rivestimento.... 23

Protezione antilegionella 21,60

R

Regolazione a zone....19

Reset parametri....23

s

Schermata iniziale....7

Sensor test 21

Smart Grid 16

Spegnimento di sicurezza....6

T

Tabella parametri....32

U

Uso conforme....5

Índice
