BEDIENUNGSANLEITUNG Altherma 3 R ECH₂O DAIKIN

1 Allgemeine Sicherheitsvorkehrung 4

1.1 Besondere Sicherheitsanweisungen 4

1.1.1 Anweisungen beachten.... 4

1.1.2 Bedeutung der Warnhinweise und Symbole...... 5

1.2 Sicherheitsanweisungen für die Montage und den Betrieb ..... 5

1.2.1 Allgemein 5

1.2.2 Bestimmungsgemäße Verwendung.... 5

2 Produktbeschreibung 6

3 Bedienung 7

3.1 Allgemeines....7

3.2 Anzeige- und Bedienelemente 7

3.2.1 Statusanzeige 7

3.2.2 Display 7

3.2.3 Drehtaster 7

3.2.4 Startbildschirm 7

3.3 Bedienkonzept....9

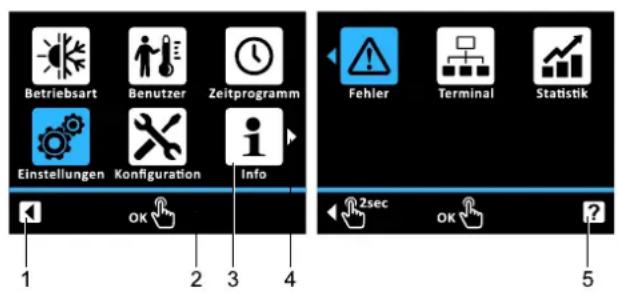

3.3.1 Im Menü navigieren 9

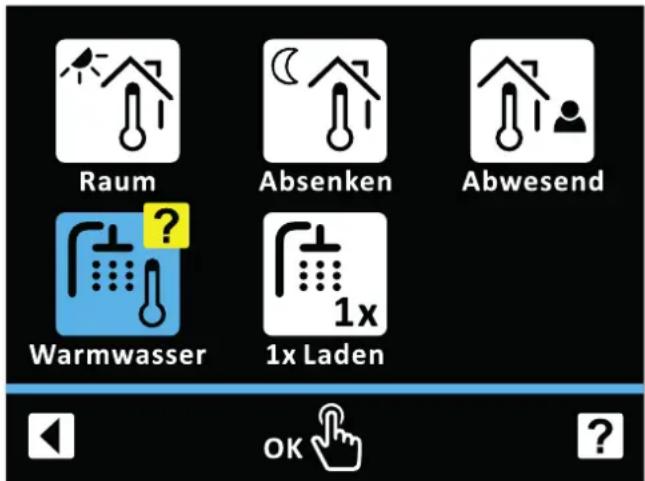

3.3.2 Hilfe-Funktion....9

3.3.3 In Listen navigieren und Listeneinträge auswählen.... 9

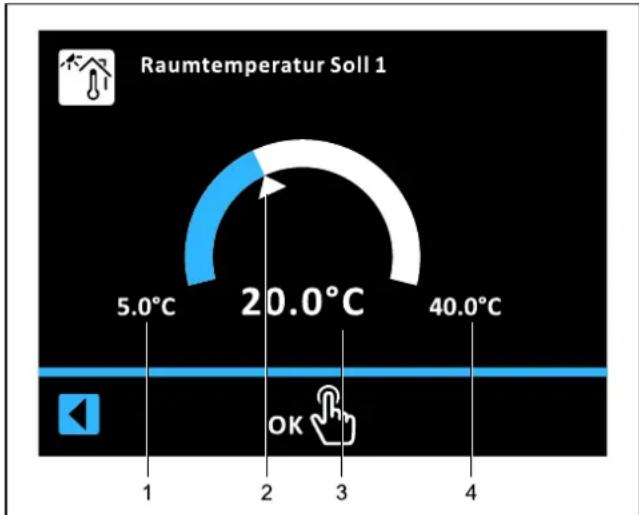

3.3.4 Sollwerte einstellen.... 10

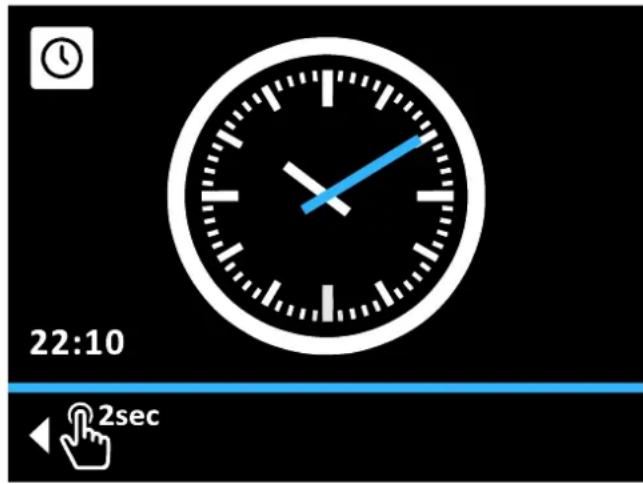

3.3.5 Uhrzeiten einstellen 10

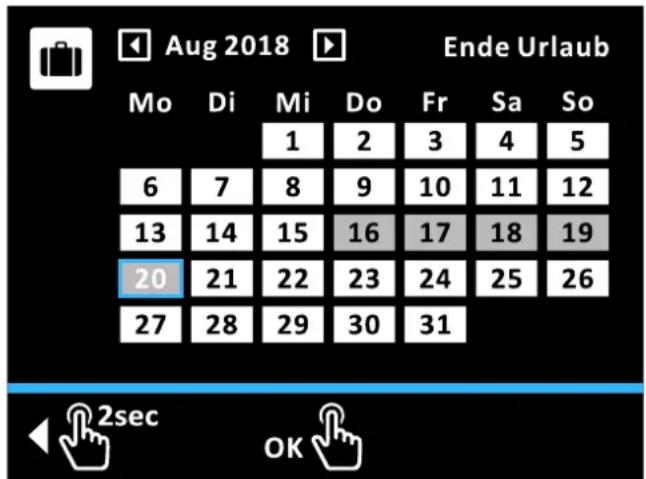

3.3.6 Kalender-Funktion.... 10

3.3.7 Zeitprogramme einstellen 11

3.3.8 Externe Bedienung 12

4 Funktion 13

4.1 Betriebsart 13

4.2 Benutzer 14

4.2.1 Einstellung Raumtemperatur Soll 14

4.2.2 Einstellung Raumtemperatur Absenken 14

4.2.3 Einstellung Raumtemperatur Abwesend.... 14

4.2.4 Einstellung Warmwassertemperatur Soll.... 14

4.2.5 Außerplanmäßige Warmwasserbereitung 14

4.3 Zeitprogramm 14

4.3.1 Temporäre Zeitprogramme.... 14

4.3.2 Permanente Zeitprogramme.... 14

4.3.3 Zeitprogramm Reset 15

4.4 Einstellungen.... 15

4.4.1 Anzeigeeinstellungen.... 15

4.4.2 System.... 16

4.4.3 Externe Wärmequellen 16

4.4.4 Ein-/Ausgänge 16

4.4.5 Intelligentes Speicher Management.... 17

4.4.6 Spezialfunktionen.... 17

4.5 Konfiguration 17

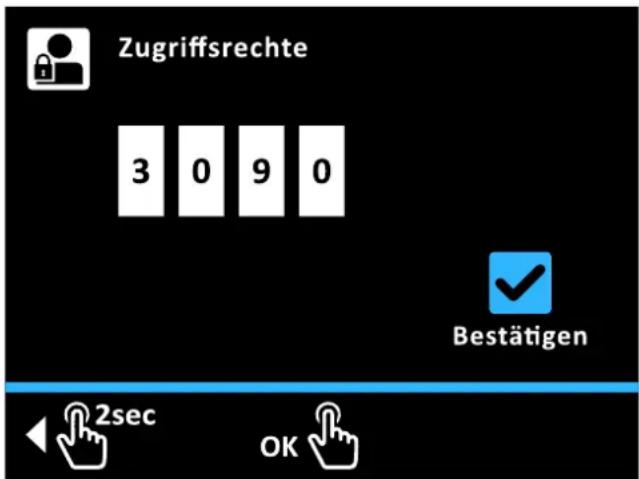

4.5.1 Zugriffsrechte (Fachmanncode).... 17

4.5.2 Sensoren.... 18

4.5.3 Heizkreis Konfiguration.... 18

4.5.4 Heizen.... 19

4.5.5 Kühlen.... 20

4.5.6 Warmwasser.... 20

4.5.7 Zusatzprogramm.... 21

4.5.8 Configuration Wizard 22

4.5.9 Parameter Reset 22

4.6 Info 22

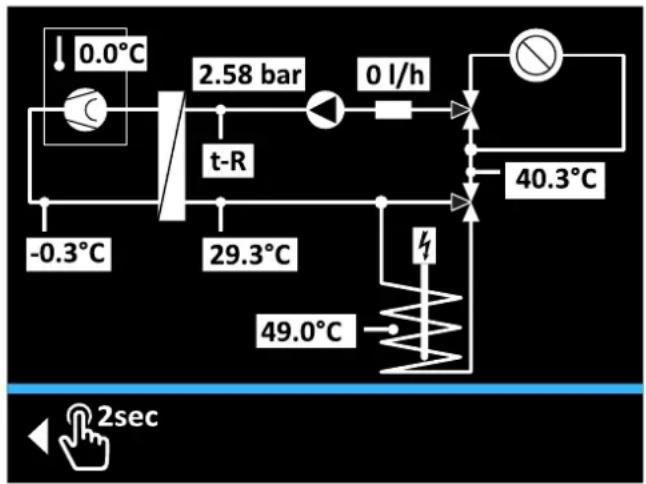

4.6.1 Aktuell 22

4.6.2 Übersicht.... 23

4.6.3 Werte 23

4.6.4 Wasserdruck.... 23

4.7 Fehler 23

4.8 Terminal 23

4.8.1 Terminaladresse auswählen.... 24

4.8.2 Bus-Scan für Terminalfunktion.... 24

4.9 Statistik.... 25

5 Erste Inbetriebnahme 26

5.1 Configuration Wizard.... 26
5.2 Menüführung im Configuration Wizard.... 26

6 Parameterübersicht 27

6.1 Menü: Betriebsart 27
6.2 Menü: Benutzer 27
6.3 Menü: Zeitprogramm 27

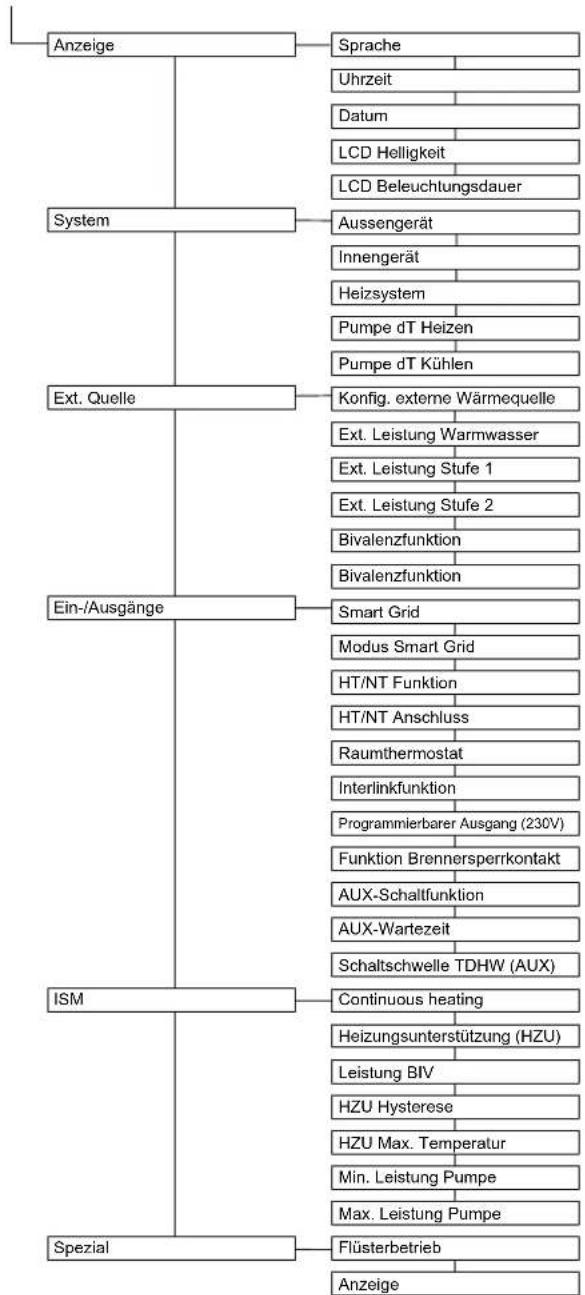

6.4 Menü: Einstellungen.... 27

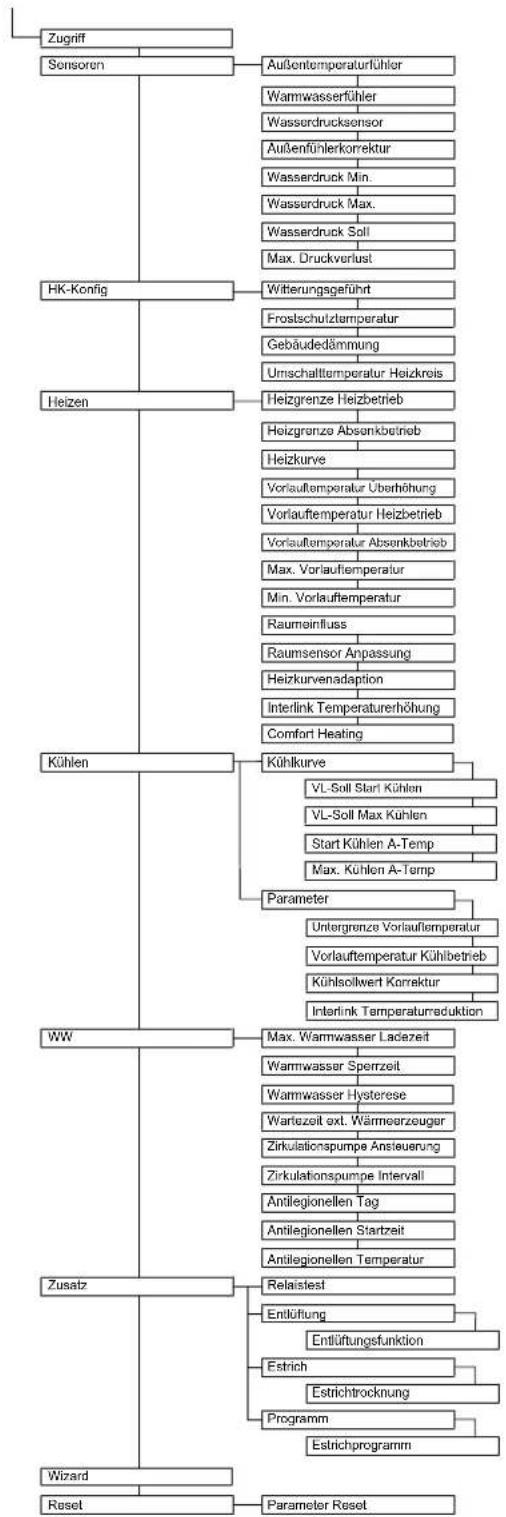

6.5 Menü: Konfiguration 28
6.6 Menü: Info 28
6.7 Menü: Fehler 28

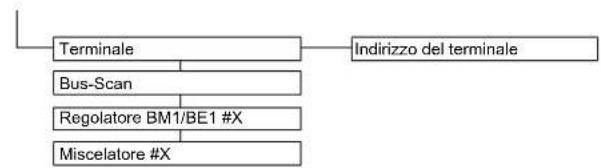

6.8 Menü: Terminal 28
6.9 Menü: Statistik 29

7 Parametereinstellungen 30

7.1 Erläuterung zu den Parametertabellen.... 30
7.2 Betriebsart 30
7.3 Benutzer 31

7.3.1 Menü: Raumtemperatur Soll.... 31
7.3.2 Menü: Raumtemperatur Absenken.... 31
7.3.3 Menü: Raumtemperatur Abwesend 31
7.3.4 Menü: Warmwassertemperatur Soll.... 32
7.3.5 Menü: 1x Warmwasser 32

7.4 Zeitprogramm 32
7.5 Einstellungen 33

7.5.1 Menü: Anzeigeeinstellungen.... 33
7.5.2 Menü: System.... 34
7.5.3 Menü: Externe Wärmequelle 35
7.5.4 Menü: Ein-/Ausgänge 36
7.5.5 Menü: Intelligentes Speicher Management.... 39
7.5.6 Menü: Spezialfunktionen.... 39

7.6 Konfiguration 40

7.6.1 Menü: Sensoren.... 40
7.6.2 Menü: Heizkreis Konfiguration.... 41
7.6.3 Menü: Heizen.... 41
7.6.4 Menü: Kühlen 43
7.6.5 Menü: Warmwasser.... 44
7.6.6 Menü: Zusatzprogramme.... 45

7.7 Info 46

7.7.1 Übersicht.... 46
7.7.2 Werte 47
7.7.3 Wasserdruck.... 48

7.8 Fehler 48
7.9 Terminal 48
7.10 Statistik 48
7.11 Configuration Wizard 49

8 Fehler und Störungen 50

8.1 Notbetrieb 50
8.2 Handbetrieb 50
8.3 Fehlerprotokoll 50
8.4 Fehlerbildschirm 50
8.5 Fehlercodes.... 51

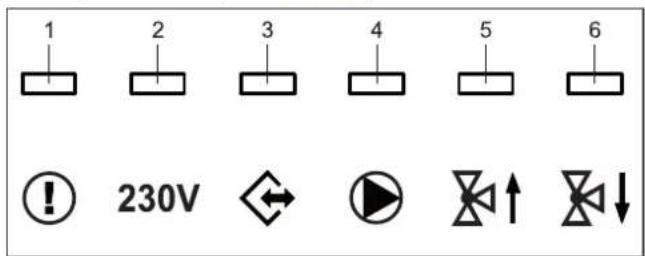

9 Mischermodul 52

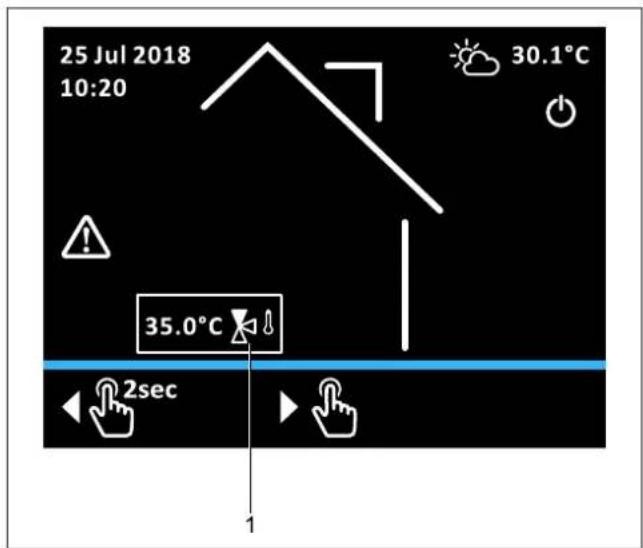

9.1 Startbildschirm Mischermodul (Terminalfunktion) 52

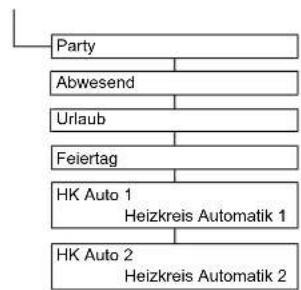

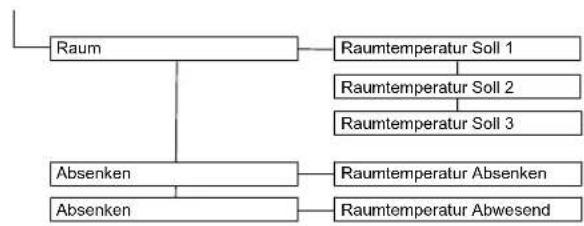

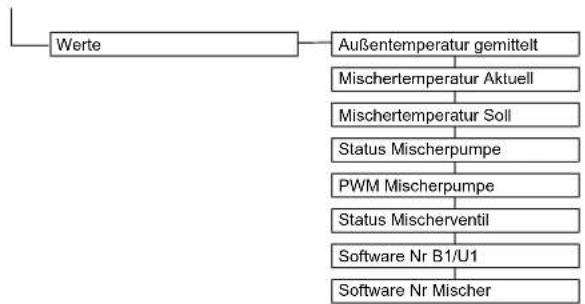

9.2 Parameterübersicht Mischer 52
9.3 Parametereinstellungen Mischermodul 54

10 Glossar 55

11 Benutzerspezifische Einstellungen 56

11.1 Schaltzeitprogramme 56
11.2 Parameter.... 57
11.3 Datenbusadressen 57

Stichwortverzeichnis 58

1 Allgemeine Sicherheitsvorkehrung

1.1 Besondere Sicherheitsanweisungen

WARNUNG

Heizgeräte, die nicht ordnungsgemäß eingerichtet und installiert werden, können die Funktion des Heizgeräts beeinträchtigen und/oder ernsthafte oder tödliche Verletzungen des Benutzers verursachen.

- Arbeiten am Wärmeerzeuger (wie z. B. Einrichtung, Inspektion, Anschluss und erste Inbetriebnahme) dürfen nur von Personen durchgeführt werden, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende technische oder handwerkliche Ausbildung erfolgreich absolviert, sowie an fachlichen, von der jeweils zuständigen Behörde anerkannten Fortbildungsveranstaltungen teilgenommen haben. Hierzu zählen insbesondere Heizungsfachkräfte, Elektrofachkräfte und Kälte-Klima-Fachkräfte, die aufgrund ihrer fachlichen Ausbildung und ihrer Sachkenntnis Erfahrungen mit der fachgerechten Installation und Wartung von Heizungsanlagen, Öl- und Gasinstallation sowie Warmwasserspeichern haben.

- Den Wärmeerzeuger nur in einwandfreiem Zustand mit geschlossener Abdeckhaube betreiben.

WARNUNG

Die Missachtung folgender Sicherheitsanweisungen kann zu schwerer Körperverletzung oder Tod führen.

• Dieses Gerät darf von Kindern ab einem Alter von 8 Jahren und darüber sowie von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Der Netzanschluss muss gemäß IEC 60335-1 über eine Trennvorrichtung hergestellt werden, welche eine Trennung jedes Pols mit einer Kontaktöffnungsweite entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung aufweist.
• Sämtliche elektrotechnischen Arbeiten dürfen nur durch elektrotechnisch qualifiziertes Fachpersonal und unter Beachtung der örtlichen und nationalen Vorschriften sowie der Anweisungen in dieser Anleitung ausgeführt werden.

Sicherstellen, dass ein geeigneter Stromkreis verwendet wird.

Nicht ausreichende Belastbarkeit des Stromkreises oder unsachgemäß ausgeführte Anschlüsse können Stromschlag oder Feuer verursachen.

1.1.1 Anweisungen beachten

• Die Originaldokumentation ist in deutscher Sprache verfasst. Alle anderen Sprachen sind Übersetzungen.
• Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie mit der Installation beginnen oder Eingriffe in der Heizungsanlage vornehmen.
• Die in diesem Dokument beschriebenen Vorsichtsmaßnahmen decken sehr wichtige Themen ab. Halten Sie sie sorgfältig ein.

1 Allgemeine Sicherheitsvorkehrung

- Die Installation des Systems und alle in dieser Anleitung und den mitgeltenden Dokumenten für den Monteur beschriebenen Arbeiten müssen von einem zugelassenen Monteur durchgeführt werden.

Alle erforderlichen Tätigkeiten zur Installation, Inbetriebnahme und Wartung sowie Basisinformationen zur Bedienung und Einstellung sind in dieser Anleitung beschrieben. Für detaillierte Informationen zur Bedienung und Regelung beachten Sie bitte die mitgeltenden Dokumente.

Alle für einen komfortablen Betrieb erforderlichen Heizungsparameter sind bereits ab Werk eingestellt. Zur Einstellung der Regelung beachten Sie bitte die mitgeltenden Dokumente.

Mitgeltende Dokumente

- Daikin Altherma EHS(X/H) :

• Installationsanleitung
• Inbetriebnahme-Checkliste
• Betriebshandbuch Wärmepumpe

- Außengerät:

• Installationsanleitung

• Betriebsanleitung

• Raumstation EHS157034 und Mischermodul EHS157068: Betriebsanleitung

• Weiteres optionales Zubehör und optionale Systemkomponenten: zugehörige Installations- und Betriebsanleitungen

Die Anleitungen sind im Lieferumfang der jeweiligen Geräte enthalten.

1.1.2 Bedeutung der Warnhinweise und Symbole

In dieser Anleitung sind die Warnhinweise entsprechend der Schwere der Gefahr und der Wahrscheinlichkeit ihres Auftretens systematisiert.

GEFAHR

Weist auf eine unmittelbare Gefahr hin.

Die Missachtung des Warnhinweises führt zu schwerer Körperverletzung oder Tod

WARNUNG

Weist auf eine möglicherweise gefährliche Situation hin Die Missachtung des Warnhinweises kann zu schwerer Körperverletzung oder Tod führen.

VORSICHT

Weist auf eine möglicherweise schädliche Situation hin Die Missachtung des Warnhinweises kann zu Sach- und Umweltschäden und leichten Verletzungen führen.

Dieses Symbol kennzeichnet Anwendertipps und besonders nützliche Informationen, jedoch keine Warnungen vor Gefährdungen

Spezielle Warnsymbole

Einige Gefahrenarten werden durch spezielle Symbole dargestellt.

Elektrischer Strom

Verbrennungsgefahr oder Verbrühungsgefahr

Allgemeine Darstellung

1 Handlungsanweisungen werden als Liste dargestellt. Handlungen, bei denen zwingend die Reihenfolge einzuhalten ist, werden nummeriert dargestellt.

→ Resultate von Handlungen werden mit einem Pfeil gekennzeichnet.

[Betriebsart]: Parameter werden in eckigen Klammern dargestellt.

[→ Hauptmenü]: Die Position von Menüs und Funktionen wird in eckigen Klammern mit → dargestellt.

1.2 Sicherheitsanweisungen für die Montage und den Betrieb

1.2.1 Allgemein

- Zu jeglichen Arbeiten an den Geräten, die über die Bedienung des Regelungssystems hinausgehen, sind die Angaben in den mitgeltenden Dokumenten, insbesondere die Sicherheitshinweise zu beachten.

Gefahren vermeiden

Die Daikin Altherma EHS(X/H) ist nach dem Stand der Technik und den anerkannten technischen Regeln gebaut. Dennoch können bei unsachgemäßer Verwendung Gefahren für Leib und Leben von Personen sowie Sachbeschädigungen entstehen.

Zur Vermeidung von Gefahren, die Daikin Altherma EHS(X/H) nur betreiben:

- bestimmungsgemäß und in einwandfreiem Zustand,

- sicherheits- und gefahrenbewusst.

Dies setzt die Kenntnis und Anwendung des Inhalts dieser Anleitung, aller mitgeltenden Dokumente, der einschlägigen Unfallverhütungsvorschriften sowie der anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln voraus.

Anzeigedarstellung der RoCon+-Regelung

Bestimmte Bildschirmanzeigen oder Menüpunkte können in Abhängigkeit der Länder- oder Ausstattungsvariante der Daikin Altherma EHS(X/H) bzw. dem an der Regelung angemeldeten Benutzerstatus, von gezeigten Darstellungen dieser Anleitung abweichen.

1.2.2 Bestimmungsgemäße Verwendung

Die Regelung RoCon+ HP darf ausschließlich in Daikin Altherma EHS(X/H) Wärmepumpen verwendet werden, die für das Regelungssystem freigegeben sind. Die Regelung RoCon+ HP darf nur gemäß den Angaben dieser Anleitung betrieben werden.

Jede andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden trägt das Risiko allein der Betreiber.

Zu jeglichen Arbeiten an den Geräten, die über die Bedienung des Regelungssystems hinausgehen, sind die Angaben in den mitgeltenden Dokumenten, insbesondere die Sicherheitshinweise zu beachten.

Dokumentation

Die im Lieferumfang enthaltene technische Dokumentation ist Teil des Geräts. Sie muss so abgelegt werden, dass sie jederzeit vom Betreiber oder dem Fachpersonal eingesehen werden kann.

2 Produktbeschreibung

INFORMATION

Die Regelung RoCon+ HP ist Bestandteil der Daikin Altherma EHS(X/H).

Sie besteht aus der Schaltfeldplatine RoCon BM2C, an die Aktoren und Sensoren sowie weitere Komponenten des Regelungssystems angeschlossen werden und dem Bedienteil RoCon+ B1.

In dieser Anleitung werden nur die Funktionen und Einstellmöglichkeiten der Regelung erläutert. Nähere Informationen zum Kesselschaltfeld und zu sonstigen Gerätekomponenten finden Sie in den mitgeltenden Dokumenten.

Die elektronische, digitale Regelung regelt, je nach Heizgerät, automatisch alle Heiz- und Warmwasserfunktionen für einen direkten Heizkreis, einen Speicherladekreis und über optional anschließbare Mischermodule auch weitere Heizkreise.

Sie übernimmt das gesamte Sicherheitsmanagement der Daikin Altherma EHS(X/H). So wird z. B. bei Wassermangel, nicht zulässigen oder undefinierten Betriebszuständen eine Sicherheitsabschaltung durchgeführt. Eine entsprechende Fehlermeldung zeigt dem Betreiber alle Informationen zur Störungsursache an.

Alle Funktionseinstellungen für die Daikin Altherma EHS(X/H) und die über den Datenbus angeschlossenen optionalen RoCon-Geräte werden mit den Bedienelementen des integrierten Bedienteils Ro-Con+ B1 vorgenommen und im farbig hinterleuchtetem Klartextdisplay angezeigt.

An der Daikin Altherma EHS(X/H) können über den Regelungsdatenbus folgende zusätzliche, optionale Geräte angeschlossen werden:

- Raumregler EHS157034

- Mischermodul EHS157068

Des Weiteren besitzt die Regelung RoCon+ HP eine Frostschutzfunktion für den direkten Heizkreis und den Speicherladekreis sowie eine automatische Funktion zur Heizungsunterstützung (Einbindung einer zusätzlichen Wärmequelle wie z. B. Holzkessel, Solaranlage).

Über den potenzialfreien AUX-Schaltkontakt können verschiedene Steuerfunktionen in Verbindung mit externen Geräten realisiert werden (Anforderung eines externen Wärmeerzeugers, Umschaltung bivalenter Betrieb, externe Statusanzeige, etc.).

Außerdem stehen mehrere Eingänge zur Auswertung externer Steuerkontakte zur Verfügung (externe Betriebsartenumschaltung oder Wärmeanforderung, Smart Grid- und Niedertarif EVU-Funktionen ^(6) ).

Mit dem optionalen Außentemperaturfühler, welcher an der Nordseite des Gebäudes installiert wird, kann die witterungsgeführte Vor-lauftemperaturregelung noch optimiert werden.

Ist das optionale Gateway EHS157056 installiert und mit dem Internet verbunden, kann die Daikin Altherma EHS(X/H) bequem per Fernsteuerung mit Mobiltelefonen (App) überwacht und bedient werden.

Die Regelung RoCon+ HP enthält eine Schaltuhr, mit welcher:

- 2 individuell einstellbare Schaltzeitprogramme ^(7) für die Raumheizung und die Raumkühlung direkter Heizkreis),

- 2 individuell einstellbare Schaltzeitprogramme für die Warmwasserbereitung und

- 1 individuell einstellbares Schaltzeitprogramm für eine optionale Zirkulationspumpe eingestellt werden können.

Die Erstinbetriebnahme der Heizungsanlage ist in der Installationsanleitung der Daikin Altherma EHS(X/H) beschrieben.

Bestimmte Menüpunkte der Regelung RoCon+ HP sind nur für den Heizungsfachmann zugänglich. Diese Sicherheitsmaßnahme gewährleistet, dass es im Anlagenbetrieb nicht zu unerwünschten Fehlfunktionen durch falsche Einstellungen kommt.

Alle Einstellungen für den zugeordneten Heizkreis können in gleicher Weise vorgenommen werden, wie am Bedienteil. Bei aktivierter Terminalfunktion stehen mit Ausnahme weniger Sonderfunktionen (z. B. Handbetrieb) alle Bedienmöglichkeiten wie am integrierten Bedienteil zur Verfügung.

Ein angeschlossenes Mischermodul EHS157068 nach entsprechender Zuordnung ebenfalls über das Bedienteil RoCon+ B1 und/oder die Raumstation EHS157034 bedient.

3 Bedienung

3.1 Allgemeines

Durch Kontakt von Wasser mit elektrischen Bauteilen kann es zu einem Stromschlag, sowie zu lebensgefährlichen Verletzungen und Verbrennungen kommen.

• Die Anzeigen und die Tasten der Regelung vor Einwirkung von Nässe schützen.
• Zum Reinigen der Regelung ein trockenes Baumwoll-tuch verwenden. Das Verwenden von aggressiven Reinigungsmitteln und anderen Flüssigkeiten kann zu Geräteschäden oder Stromschlag führen.

INFORMATION

Die effektivste Energienutzung erreicht die Daikin Altherma EHS(X/H) bei möglichst niedrigen Rücklauf- und Warmwasser-Solltemperaturen.

Wird bei Vorlauf-Solltemperaturen über 50 °C ein externer Wärmeerzeuger (z. B. der optionale Backup-Heater) zugeschaltet, kann sich (abhängig von der Außentemperatur) der Wirkungsgrad (COP) der Daikin Altherma EHS(X/H) verschlechtern.

3.2 Anzeige- und Bedienelemente

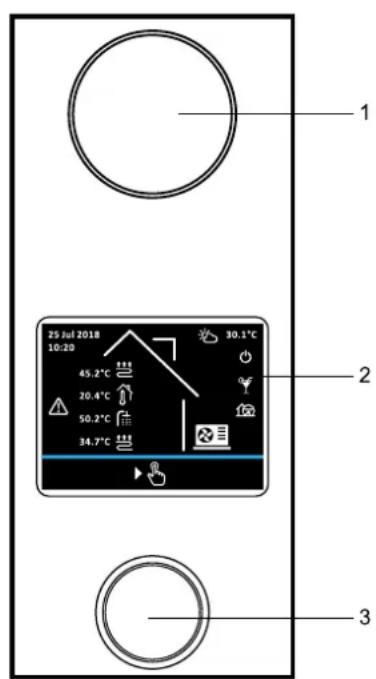

Bild 14-1 RoCon+ HP Anzeige- und Bedienelemente

Pos. Bezeichnung
1 Statusanzeige
2 Display
3 Drehtaster

Tab. 14-1 RoCon+ HP Anzeige- und Bedienelemente

3.2.1 Statusanzeige

Die LEDs der Statusanzeige leuchten oder blinken und zeigen so den Betriebsmodus des Geräts.

LED Modus Beschreibung
Blinkt blau Standby Das Gerät ist nicht in Betrieb.
Leuchtet blau Betrieb Das Gerät ist in Betrieb.
Blinkt rot Fehler Es ist ein Fehler aufgetreten.Weitere Einzelheiten siehe Kap.8.

Tab. 14-2 Statusanzeige

3.2.2 Display

Im Normalbetrieb ist das Display deaktiviert (vollkommen dunkel). Die Aktivität der Anlage wird durch die Statusanzeige angezeigt. Jegliches Betätigen des Drehtasters (drehen, drücken oder lange drücken) aktiviert das Display mit dem Startbildschirm.

Ist der Startbildschirm aktiv, und es erfolgt für 60 Sekunden keine Eingabe durch den Benutzer, wird das Display deaktiviert. Erfolgt an jeder anderen Stelle im Menü für 120 Sekunden keine Eingabe durch den Benutzer, wird zurück auf den Startbildschirm gewechselt.

3.2.3 Drehtaster

VORSICHT

Die Bedienelemente der Regelung niemals mit einem harten, spitzen Gegenstand betätigen. Dies kann zur Beschädigung und zu Fehlfunktionen der Regelung führen.

Mit dem Drehtaster kann in den jeweiligen Ebenen navigiert, der Einstellwert angewählt, verändert und mit kurzem Tastendruck diese Änderung übernommen werden.

Aktion	Resultat
Drehen	Menü auswählen, Einstellung auswählen, Einstellung vornehmen
Antippen	Auswahl bestätigen, Einstellung übernehmen, Funktion ausführen.
2 Sek. drücken	Menü verlassen

Tab. 14-3 Funktion des Drehtasters

3.2.4 Startbildschirm

Der Startbildschirm gibt einen Überblick über den aktuellen Betriebszustand der Anlage. Vom Startbildschirm führt jegliches Betätigen des Drehtasters (drehen, drücken oder lange drücken) zum Hauptmenü.

3 Bedienung

25 Jul 2018 10:20 3 7 14 6 30.1°C Ext 10 20.4°C 50.2°C 1.3 bar 11 35.0°C 12 2 4 5 8 9 13

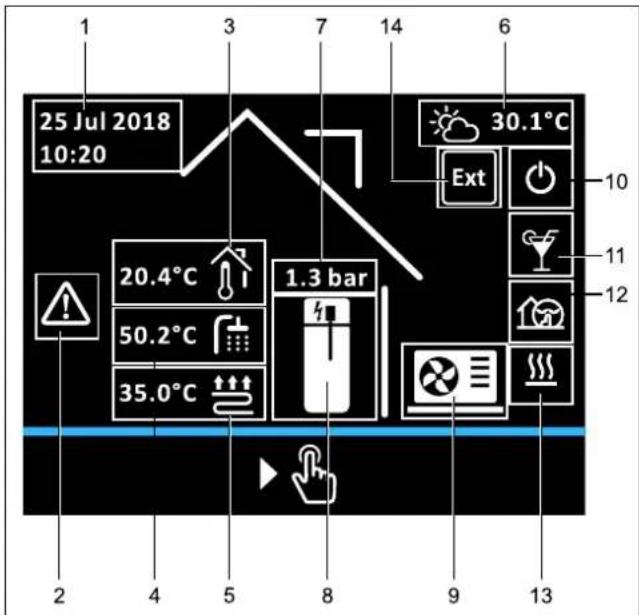

Bild 14-2 Anzeigeposition auf dem Startbildschirm

Pos. Symbol Erklärung
1 Datum und Uhrzeit
2 Fehl
3 Nur Geschlossenem Raumgerät: Raum-Temperatur
4 Warer
5 Vork
		Vorlauftemperatur Konvektorheizung
		Vorlauftemperatur Radiatorheizung
6 Auß [DS27]
7 Druck im Heizkreis
8 Spei
9 Kein Außengerät erkannt

Pos. Symbol Erklärung
10 Betr	rt: Bereitschaft
		Betriebsart: Absenken
		Betriebsart: Heizen
		Betriebsart: Kühlen
		Betriebsart: Sommer
		Betriebsart: Automatik 1
		Betriebsart: Automatik 2
		Betriebsart: Notbetrieb
11 Son	gramm: Party
	[87ZS]
	[23C0]	Sonderprogramm: Abwesend
		Sonderprogramm: Urlaub
		Sonderprogramm: Feiertag
		Sonderprogramm: 1x Warmwasser
	[SCCT]
	[5DBX]	Sonderprogramm: Estrich
		Sonderprogramm: Entlüftung
12 F üs [4ZD8]	rieb ein
13 Mod [V6YY]	leizen
		Modus: Kühlen
		Modus: Warmwasser
		Modus: Defrost
	[C6ZS]
		Modus: Keine Anforderung
14 Ext Betriebsart extern umgeschaltet (Brennersperrkontakt oder Raumthermostat)

Tab. 14-4 Display-Symbole auf dem Startbildschirm

INFORMATION

Wird das lokale Bedienteil als Fernbedienung für ein Mischermodul genutzt, ist sowohl der Standardbildschirm als auch die Menüstruktur geändert (siehe Kap. 9).

3.3 Bedienkonzept

Das Bedienkonzept der Regelung ermöglicht ein schnelles Navigieren im Menü, die übersichtliche Anzeige von Informationen und die komfortable Auswahl von Parametern und Einstellung von Sollwerten und Programmen.

Die Grundlagen des Bedienkonzepts werden im Folgenden anhand einiger Beispiele detailliert dargestellt. Die Bedienung von Sonderfunktionen folgt dem gleichen Prinzip und wird bei Bedarf in den entsprechenden Abschnitten in Kap. 4 beschrieben.

3.3.1 Im Menü navigieren

Vom Startbildschirm führt jegliches Betätigen des Drehtasters (drehen, drücken oder lange drücken) zum Hauptmenü. Die Menüansicht besteht aus einem oberen Bereich für die Menü-Icons der verschiedenen Untermenüs sowie der unteren Menüleiste. In der Menüleiste wird das Zurück- und das Hilfe-Icon dargestellt. Durch Drehen des Drehtasters kann man zwischen den Icons (inklusive den Icons in der Menüleiste) wechseln. Mehrseitige Menüs sind durch den Seitenwechsel-Pfeil erkennbar. Durch Drehen des Drehtasters wird zwischen den Menü-Icons auf den verschiedenen Menüseiten gewechselt.

Betriebsart Benutzer Zeitprogramm Einstellungen Konfiguration Info 1 OK 2 3 4 Fehler Terminal Statistik 2sec OK ?

Bild 14-3 Beispiel: Elemente in zweiseitigem Menü

Pos. Bezeichnung
1 Zurück-Icon
2 Menüleiste
3 Menü-Icon
4 Seitenwechsel-Pfeil (bei mehrseitigen Menüs)
5 Hilfe-Icon

Tab. 14-5 Elemente in der Menü-Darstellung

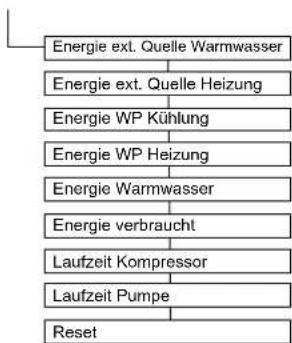

Beispiel: In das Menü „Statistik“ wechseln [→ Hauptmenü]:
1 Drehtaster im Uhrzeigersinn drehen, bis das Icon „Statistik“ (auf der zweiten Menüseite) blau dargestellt wird.
2 Drehtaster kurz antippen zum Bestätigen („Ok“).
→ Untermenü „Statistik“ wird aufgerufen

3.3.2 Hilfe-Funktion

Für jedes Menü-Icon steht ein Hilfetext zur Verfügung.

Raum Absenken Abwesend Warmwasser 1x Laden OK ?

Bild 14-4 Hilfe-Funktion

Beispiel: Hilfetext für das Menü „Warmwasser“ aufrufen und Hilfe-Funktion wieder beenden [→ Hauptmenü→ Benutzer]:

1 Drehtaster im Uhrzeigersinn drehen, bis das Hilfe-Icon in der Menüleiste blau dargestellt wird.
2 Drehtaster kurz antippen zum Bestätigen („Ok“).

→ Hilfe-Funktion wird aktiv, das „?“-Symbol wird am letzten Menü-Ion eingeblendet.

3 Drehtaster gegen den Uhrzeigersinn drehen, bis das „?“-Symbol am Icon „Warmwasser“ erscheint.
4 Drehtaster kurz antippen zum Bestätigen („Ok“).

→ Hilfetext für das Menü „Warmwasser“ wird angezeigt.

5 Drehtaster kurz antippen zum Bestätigen („Ok“).
→ Hilfetext-Ebene wird verlassen.

6 Drehtaster im Uhrzeigersinn drehen, bis das Hilfe-Icon in der Menüleiste blau dargestellt wird.

7 Drehtaster kurz antippen zum Bestätigen („Ok“).
→ Hilfe-Funktion wird beendet.

3.3.3 In Listen navigieren und Listeneinträge auswählen

Listen existieren als reine Informationslisten oder dienen zur Wahl eines Listeneintrags. Drehen des Drehtasters wechselt zwischen den Listeneinträgen. Mehrseitige Listen sind durch den Seitenwechsel-Pfeil erkennbar. Durch Drehen des Drehtasters wird zwischen den Listeneinträgen der verschiedenen Seiten gewechselt.

Bei Auswahl-Listen wird der aktuell gewählte Listeneintrag durch einen Haken angezeigt. Durch „OK“ kann ein anderer Listeneintrag gewählt werden. Die entsprechende Einstellung wird dann übernommen und die Liste verlassen.

3 Bedienung

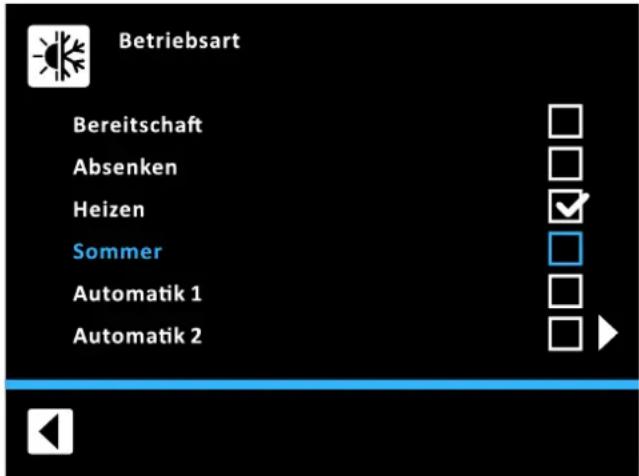

Betriebsart Bereitschaft Absenken Heizen Sommer Automatik 1 Automatik 2

Bild 14-5 Liste mit gewähltem Listeneintrag
Beispiel: Betriebsart auf „Sommer“ umstellen [→ Hauptmenü → Betriebsart]
1 Drehtaster im Uhrzeigersinn drehen, bis Listeneintrag „Sommer“ blau dargestellt wird.
2 Drehtaster kurz antippen zum Bestätigen („Ok“).
→ Haken wird bei Listeneintrag „Sommer“ gesetzt.
3 Drehtaster gegen den Uhrzeigersinn drehen, bis das Zurück-Icon blau dargestellt wird.
4 Drehtaster kurz antippen zum Bestätigen („Ok“).
→ Einstellung wird gespeichert und Einstellebene verlassen.

3.3.4 Sollwerte einstellen

Der Sollwert eines Parameters kann innerhalb der dargestellten Skala geändert werden. Durch „OK“ wird der neue Wert gespeichert. Durch langes Drücken des Drehtasters wird die Einstellebene ohne Speichern verlassen. Für manche Parameter existiert neben Werten auf der Skala auch die Einstellung „Aus“. Diese Einstellung ist durch Drehen des Drehtasters gegen den Uhrzeigersinn wählbar, nachdem der minimale Wert der Skala erreicht wurde.

Bild 14-6 Darstellung der Parametereinstellung

Pos. Bezeichnung

1 Minimalwert

2 Standardwert

3 Aktuell gewählter Wert

4 Maximalwert

Tab. 14-6 Elemente in der Darstellung der Parametereinstellung

Beispiel: [Raumtemperatur Soll 1] auf 22°C einstellen [→ Hauptmenü → Benutzer → Raum → Raumtemperatur Soll 1]:

1 Drehtaster im Uhrzeigersinn drehen, bis 22 °C angezeigt wird.
2 Drehtaster kurz antippen zum Bestätigen („OK“).
→ Einstellung wird gespeichert und Einstellebene verlassen.

3.3.5 Uhrzeiten einstellen

Um die aktuelle Uhrzeit einzustellen, wird die Uhr-Funktion genutzt.

22:10 2sec

Bild 14-7 Uhrzeiten einstellen
Beispiel: Uhrzeit auf 16:04 Uhr einstellen [→ Hauptmenü → Einstellungen → Anzeige → Uhrzeit]:

1 Drehtaster im Uhrzeigersinn drehen, bis der Kreis blau dargestellt wird.
2 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Stundenzeiger wird blau dargestellt.

3 Drehtaster im Uhrzeigersinn drehen, bis 16:00 dargestellt wird.
4 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Minutenzeiger wird blau dargestellt.

5 Drehtaster im Uhrzeigersinn drehen, bis 16:04 dargestellt wird.
6 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Bestätigen-Icon in Menüleiste wird blau dargestellt.

7 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Einstellung wird gespeichert und Einstellebene verlassen.

3.3.6 Kalender-Funktion

Um das aktuelle Datum oder die Zeitprogramme [Urlaub] und [Feiertag] einzustellen, wird die Kalender-Funktion genutzt. Für die Zeitprogramme erlaubt die Kalenderfunktion die Auswahl eines Zeitraums.

Aug 2018 Ende Urlaub Mo Di Mi Do Fr Sa So 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 2sec OK

Bild 14-8 Zeitraum einstellen mit der Kalender-Funktion

Beispiel: [Urlaub] vom 25. August 2018 - 02. September 2018 einstellen [→ Hauptmenü → Zeitprogramm → Urlaub]:

1 Drehtaster im Uhrzeigersinn drehen, bis die Monatsauswahl auf Aug 2018 steht.

2 Drehtaster kurz antippen zum Bestätigen („OK“).

→ 1. August wird blau umrandet dargestellt.

Drehtaster im Uhrzeigersinn drehen, bis der 25. August blau umrandet dargestellt wird.

1 Drehtaster kurz antippen zum Bestätigen („OK“).

→ 25. August wird grau hinterlegt dargestellt.

2 Drehtaster im Uhrzeigersinn drehen, bis der 2. September blau umrandet dargestellt wird.

3 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Einstellung wird gespeichert und Einstellebene verlassen.

Bei Einstellung eines neuen Urlaubszeitraums wird der zuvor eingestellte Urlaubszeitraum automatisch gelöscht. Alternativ kann die Urlaubseinstellung auch zurückgesetzt werden.

Beispiel: Urlaubseinstellung zurücksetzen [→ Hauptmenü → Zeitprogramm → Urlaub]:

1 Drehtaster im Uhrzeigersinn drehen, bis die Monatsauswahl blau dargestellt wird.

2 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Letzter ausgewählter Urlaubstag wird blau umrandet dargestellt.

3 Drehtaster gegen den Uhrzeigersinn drehen, bis alle Tage weiß dargestellt sind.

4 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Urlaubseinstellung wird zurückgesetzt und Einstellebene verlassen.

3.3.7 Zeitprogramme einstellen

Um permanente Zeitprogramme (siehe Kap. 4.3.2) einzustellen, wird die Zeitprogramm-Funktion genutzt. Diese erlaubt die tageweise Einstellung von 3 Schaltzyklen. Die Eingabe ist für jeden einzelnen Wochentag separat möglich oder in Blöcken von "Montag bis Freitag", "Samstag bis Sonntag" und "Montag bis Sonntag". Die ausgewählten Schaltzyklen werden in der Übersichtsebene des jeweiligen Programms grau unterlegt dargestellt (Bild 14-9).

Zeitraum Schaltzyklus
Einzelner Wochentag (Mon-tag, Dienstag ...)	1. 06:00 bis 22:002. xx:xx bis xx:xx3. xx:xx bis xx:xx
Arbeitswoche (Montag bis Frei-tag)	1. 06:00 bis 22:002. xx:xx bis xx:xx3. xx:xx bis xx:xx
Wochenende (Sams-tag bis Sonntag)	1. 06:00 bis 22:002. xx:xx bis xx:xx3. xx:xx bis xx:xx
Gesamte Woche (Mon-tag bis Sonntag)	1. 06:00 bis 22:002. xx:xx bis xx:xx3. xx:xx bis xx:xx

Tab. 14-7 Struktur der permanenten Zeitprogramme

INFORMATION

Zeiteinstellungen für einen Schaltzyklus in einem Wochentag- oder Blockprogramm werden auch für andere Zeiträume übernommen, sofern diese die gleichen Wochentage betreffen.

- Für den einzelnen Wochentag "Montag" wird die Anfangszeit im ersten Schaltzyklus von 06:00 auf 05:00 Uhr geändert. Im Zeitraum " Montag bis Freitag" und " Montag bis Sonntag" wird automatisch der erste Schaltzyklus von 06:00 auf 05:00 Uhr mit geändert.

Heizkreis Automatik 1 Einstellungen Mo Di Mi Do Fr Sa So 1. 2. 3. OK

Heizkreis Automatik 1 Mo - Fr 00:00 23:59 1. 05:30 09:30 2. 16:30 22:00 3. --- --- --- 2sec OK

Bild 14-9 Zeitprogramm-Funktion mit Übersichtsebene (links) und Einstellebene (rechts)

Beispiel: Für das Programm [Heizkreis Automatik 1] die Schaltzyklen 1 und 2 für Montag bis Freitag einstellen [→ Hauptmenü → Zeitprogramm → HK Auto 1]:

1 Drehtaster im Uhrzeigersinn drehen, bis das Einstellung-Icon blau dargestellt wird.

2 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Anzeige wechselt auf Einstellebene mit blau blinkender Zeitraum-Auswahl.

3 Drehtaster im Uhrzeigersinn drehen, bis gewünschter Zeitraum dargestellt wird.

4 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Anzeige wechselt auf Eingabefenster für Startzeit des ersten Schaltzyklus.

5 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Eingabefenster für Startzeit des ersten Schaltzyklus blinkt blau.

6 Drehtaster im Uhrzeigersinn drehen, bis gewünschte Startzeit dargestellt wird.

7 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Anzeige wechselt auf Eingabefenster für Endzeit des ersten Schaltzyklus.

8 Drehtaster im Uhrzeigersinn drehen, bis gewünschte Endzeit dargestellt wird.

9 Drehtaster kurz antippen zum Bestätigen („OK“).

3 Bedienung

→ Anzeige wechselt auf Eingabefenster für Startzeit des zweiten Schaltzyklus.

10 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Eingabefenster für Startzeit des zweiten Schaltzyklus blinkt blau.

11 Drehtaster im Uhrzeigersinn drehen, bis gewünschte Startzeit dargestellt wird.

12 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Anzeige wechselt auf Eingabefenster für Endzeit des zweiten Schaltzyklus.

13 Drehtaster im Uhrzeigersinn drehen, bis gewünschte Endzeit dargestellt wird.

14 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Anzeige wechselt auf Eingabefenster für Startzeit des dritten Schaltzyklus.

15 Drehtaster im Uhrzeigersinn drehen, bis Bestätigen-Icon blau dargestellt wird.

→ Anzeige wechselt auf das Bestätigen-Icon.

16 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Programmierung wird gespeichert.

→ Einstellebene wird verlassen.

→ Gewählte Schaltzyklen werden grau unterlegt dargestellt..

17 Drehtaster gegen den Uhrzeigersinn drehen, bis Zurück-Icon blau dargestellt wird.

18 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Menü wird verlassen

3.3.8 Externe Bedienung

Neben der Bedienung durch die integrierte RoCon+ HP Regelung kann die Anlage auch über externe Geräte eingestellt und bedient werden.

Bedienung über das Internet

Über ein optionales Gateway (EHS157056) kann die Regelung RoCon+ HP mit dem Internet verbunden werden. Damit ist eine Fernsteuerung der RoCon+ HP über Mobiltelefone (per App) möglich.

Bedienung über die Raumstation

Die Bedienung kann auch über den optionalen Raumregler EHS157034 erfolgen. Dazu dem Gerät beiliegende Bedienungsanleitung beachten.

4 Funktion

Die Anlage regelt vollautomatisch anhand der in der Regelung Ro-Con+ HP eingestellten Vorgaben den Betrieb der Raumheizung, Raumkühlung und die sanitärseitige Warmwasserbereitung. Im Folgenden werden die Funktionen beschrieben, welche den Anlagenbetrieb beeinflussen können.

Manche der beschriebenen Funktionen und Parameter sind durch Zugriffsrechte beschränkt und können nur vom Heizungsfachmann eingestellt werden (siehe Kap. 4.5.1).

4.1 Betriebsart

[→ Hauptmenü → Betriebsart]

In diesem Menü erfolgt die Auswahl der Betriebsart, mit welcher das Gerät arbeiten soll. Die aktuelle Betriebsart wird durch ein entsprechendes Symbol im Startbildschirm gekennzeichnet.

Betriebsart Bereitschaft (Stand-by)

HINWEIS

Eine nicht frostgesicherte Heizungsanlage kann bei Frost einfrieren und dadurch beschädigt werden.

• Die Heizungsanlage bei Frostgefahr wasserseitig entleeren.
• Bei nicht entleerter Heizungsanlage, muss bei Frostgefahr die Stromversorgung sichergestellt und der Netzschalter eingeschaltet bleiben.

In dieser Betriebsart wird die Daikin Altherma EHS(X/H) in den Stand-by-Betrieb versetzt. Die Frostschutzfunktion bleibt dabei erhalten. Zur Erhaltung dieser Funktion darf die Anlage nicht vom Netz genommen werden!

Alle im RoCon-System über den CAN-Bus integrierten Regler werden übergeordnet ebenfalls in die Betriebsart "Bereitschaft" geschaltet.

INFORMATION

In der Betriebsart [Bereitschaft] wird die Wärmepumpe und ggf. der optional angeschlossene Backup-Heater von der Spannungsversorgung getrennt (Energiesparmodus), wenn folgende Bedingungen erfüllt sind:

• der Außentemperaturfühler ist angeschlossen und richtig in der Anlagenkonfiguration parametriert,
• die Außentemperatur liegt über 8°C,
• es liegt keine Heizungsanforderung vor,,
• in keinem angeschlossenem Heizkreis ist die Frostschutzfunktion aktiv und
• die Daikin Altherma EHS(X/H) ist seit mindestens 5 min eingeschaltet.

Betriebsart Absenken

Reduzierter Heizbetrieb (niedrigere Raumsolltemperatur) nach der im Parameter [Raumtemperatur Absenken] eingestellten Absenktemperatur (siehe Kap. 4.2).

Warmwasserbereitung nach den eingestellten Solltemperaturen und Schaltzyklen im Warmwasser-Zeitprogramm [Warmwasser Automatik 1] (siehe Kap. 4.2).

Betriebsart Heizen

Heiz-, Kühlbetrieb nach der im Parameter [Raumtemperatur Soll 1] eingestellten Raum-Solltemperatur (siehe Kap. 4.2).

Ein angeschlossener Außentemperaturfühler (witterungsgeführte Vorlauftemperaturregelung) oder ein angeschlossener Raumregler beeinflussen ebenfalls die Vorlauf-Solltemperatur.

Warmwasserbereitung nach den eingestellten Solltemperaturen und Schaltzyklen im Warmwasser-Zeitprogramm [Warmwasser Automatik 1] (siehe Kap. 4.2).

Betriebsart Sommer

Es erfolgt nur eine Warmwasserbereitung nach den eingestellten Solltemperaturen und Schaltzyklen im Warmwasser-Zeitprogramm [Warmwasser Automatik 1] (siehe Kap. 4.2).

Alle im RoCon-System über den CAN-Bus integrierten Regler werden übergeordnet ebenfalls in die Betriebsart [Sommer] geschaltet.

Betriebsart Automatik 1 (Zeitprogramm)

Automatischer Heiz- und Absenkbetrieb nach den permanenten Zeitprogrammen (siehe Kap. 4.3):

▪ [Heizkreis Automatik 1]
▪ [Warmwasser Automatik 1]

Betriebsart Automatik 2 (Zeitprogramm)

Automatischer Heiz- und Absenkbetrieb nach den permanenten Zeitprogrammen (siehe Kap. 4.3):

• [Heizkreis Automatik 2]
  ■ [Warmwasser Automatik 2]

INFORMATION SCHALTKONTAKT FÜR EXTERNE BETRIEBSARTENUMSCHALTUNG

Über einen am Anschluss J8 der Daikin Altherma EHS(X/H) an den Klemmen „Ext“ angeschlossenen und mit einem Widerstand beschalteten potenzialfreien Schaltkontakt kann von einem externen Gerät (z. B. Modem, ...) ebenfalls eine Umschaltung erfolgen. Siehe Tab. 15-1.

Die Funktionalität des Schaltkontakts ist dabei abhängig von dem Parameter [Funktion Brennersperrkontakt]:

• [Funktion Brennersperrkontakt] = Widerstandswerte (Standardeinstellung): Auswertung der Widerstandswerte.
• [Funktion Brennersperrkontakt] = Brennersperrkontakt: Auswertung als Brennersperrkontakt. Bei geschlossenem Schaltkontakt wird dem externen Wärmeerzeuger Vorrang eingeräumt.

Betriebsart Widerstand Toleranz
Bereitschaft <680 Ω ±5%
Heizen 1200 Ω
Absenken 1800 Ω
Sommer 2700 Ω
Automatik 2 4700 Ω
Automatik 2 8200 Ω

Tab. 15-1 Widerstandswerte zur Auswertung des EXT-Signals

INFORMATION

Die in Tab. 15-1 angegebenen Widerstände funktionieren in einem Toleranzfeld von 5%. Außerhalb dieser Toleranzfelder liegende Widerstände werden als offener Eingang interpretiert. Der Wärmeerzeuger schaltet in die zuvor aktive Betriebsart zurück.

Bei Widerstandswerten größer dem Wert für "Automatik 2", wird der Eingang nicht berücksichtigt.

Sollten mehrere Schaltkontakte an die Daikin Altherma EHS(X/H) angeschlossen sein (z. B. Smart Grid, Raumthermostat), können die damit verbundenen Funktionen eine höhere Priorität als die externe Betriebsartenumschaltung haben. Die durch den EXT-Schaltkontakt angeforderte Betriebsart wird dann eventuell nicht oder erst später aktiviert.

Neben diesen Betriebsarten stehen verschiedene temporäre Zeitprogramme (siehe Tab. 15-2) zur Verfügung, die nach Aktivierung mit Vorrang ablaufen.

Temporäres Heizprogramm	Einstellung / Aktivierung in Menü	Hinwels
Party Zeitprogramm Kap. 4.3
Abwesend
Feiertag
Urlaub

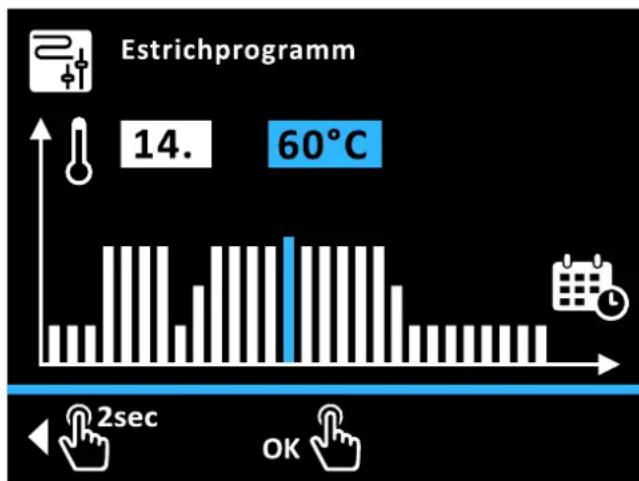

Estrich Konfiguration Kap. 4.5.7

Tab. 15-2 Übersicht temporäre Zeitprogramme

INFORMATION

Wird ein temporäres Heizprogramm (Party, Abwesend, Feiertag, Urlaub, Estrich) während der gewählten Betriebsart gestartet, so wird vorrangig nach den Einstellungen für dieses Zeitprogramm geregelt.

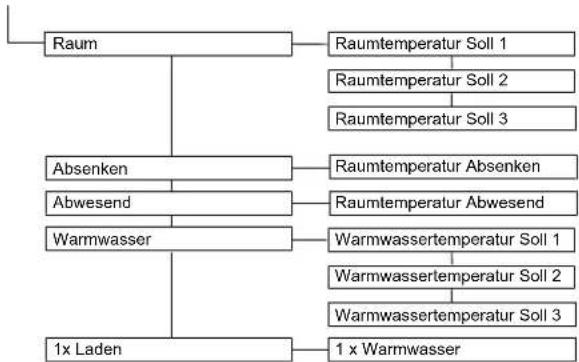

4.2 Benutzer

[→ Hauptmenü → Benutzer]

In diesem Menü werden für den Benutzer die wichtigsten Solltemperaturen und Funktionen eingestellt.

4.2.1 Einstellung Raumtemperatur Soll

[→ Hauptmenü → Benutzer → Raum]

In diesem Menü werden die Raum-Solltemperaturen im Heizbetrieb für die Raumheizung festgelegt. Die verfügbaren Sollwerte (1-3) gehören zum jeweiligen Zyklus (1-3) der Zeitprogramme [Heizkreis Automatik 1] und [Heizkreis Automatik 2].

Weiterführende Erklärungen und mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.3.

4.2.2 Einstellung Raumtemperatur Absenken

[→ Hauptmenü → Benutzer → Absenken]

In diesem Menü wird die Raum-Solltemperatur im Absenkbetrieb für die Raumheizung festgelegt. Der Absenkbetrieb erfolgt durch die Betriebsart "Absenken" oder durch die Zeitprogramme [Heizkreis Automatik 1] und [Heizkreis Automatik 2].

Weiterführende Erklärungen und mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.3.

4.2.3 Einstellung Raumtemperatur Abwesend

[→ Hauptmenü → Benutzer → Abwesend]

In diesem Menü wird die Raum-Solltemperatur im Abwesenheitsbetrieb für die Raumheizung festgelegt. Der Abwesenheitsbetrieb erfolgt durch die Zeitprogramme [Abwesend] oder [Urlaub].

Weiterführende Erklärungen und mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.3.

4.2.4 Einstellung Warmwassertemperatur Soll

[→ Hauptmenü → Benutzer → Warmwasser]

In diesem Menü werden die Warmwasser-Solltemperaturen für die Warmwasserbereitung festgelegt. Die verfügbaren Sollwerte (1-3) gehören zum jeweiligen Zyklus (1-3) der Zeitprogramme [Warmwasser Automatik 1] und [Warmwasser Automatik 2].

Weiterführende Erklärungen und mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.3.

4.2.5 Außerplanmäßige Warmwasserbereitung

[→ Hauptmenü → Benutzer → 1x Laden]

Durch Starten dieser Funktion kann das Warmwasser zu einem beliebigen Zeitpunkt auf die Solltemperatur [Warmwassertemperatur Soll 1] aufgeheizt werden. Die Aufheizung erfolgt vorrangig und unabhängig von anderen Heizprogrammen. Nach Ablauf dieser temporären Funktion springt die Regelung automatisch auf die zuvor aktive Betriebsart zurück.

Mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.3.

4.3 Zeitprogramm

[→ Hauptmenü → Zeitprogramm]

Für eine komfortable und individuelle Raum- und Warmwassertemperierung stehen verschiedene frei einstellbare permanente Zeitprogramme zur Auswahl. Zudem stehen temporäre Zeitprogramme zur Verfügung, welche die permanenten Zeitprogramme bzw. die aktuell eingestellte Betriebsart für die Dauer ihrer Gültigkeit außer Kraft setzen.

4.3.1 Temporäre Zeitprogramme

INFORMATION

Die folgenden temporären Zeitprogramme können jederzeit durch das manuelle Verändern der Betriebsart abgebrochen werden.

Party

[→ Hauptmenü → Zeitprogramm → Party]

Das Programm läuft ab Aktivierung bis zum Ablauf des eingestellten Zeitraums. Der Heizkreis wird in dieser Zeit auf die im Parameter [Raumtemperatur Soll 1] eingestellte Temperatur geregelt. Sind die Zeitprogramme [Automatik 1] oder [Automatik 2] aktiv, wird der Heizzyklus verlängert oder vorzeitig gestartet. Die Warmwasserbereitung wird nicht beeinflusst.

Abwesend

[→ Hauptmenü → Zeitprogramm → Abwesend ]

Das Programm läuft ab Aktivierung bis zum Ablauf des eingestellten Zeitraums. Der Heizkreis wird in dieser Zeit auf die im Parameter [Raumtemperatur Abwesend] eingestellte Raum-Solltemperatur geregelt. Die Warmwasserbereitung wird nicht beeinflusst.

Urlaub

[→ Hauptmenü → Zeitprogramm → Urlaub]

Mit dieser Kalenderfunktion kann ein Zeitraum der Abwesenheit eingegeben werden. In dieser Zeit wird der Heizkreis dauerhaft (24 h pro Tag) auf die im Parameter [Raumtemperatur Abwesend] eingestellte Raum-Solltemperatur geregelt. Dieses Programm wird nicht gestartet, wenn zum eingestellten Startdatum die Betriebsart [Bereitschaft] aktiv ist.

Feiertag

[→ Hauptmenü → Zeitprogramm → Feiertag]

Mit dieser Kalenderfunktion kann ein Zeitraum der Anwesenheit eingegeben werden. In dieser Zeit wird ausschließlich nach den Einstellungen für "Sonntag" in [Heizkreis Automatik 1] und [Warmwasser Automatik 1] geregelt.

4.3.2 Permanente Zeitprogramme

Für die angeschlossenen Heizkreise und den Speicherladekreis regeln Zeitprogramme die Heizkreis- und Warmwassertemperaturen bzw. die Betriebszeiten der Zirkulationspumpe nach den vorgegebenen Schaltzyklen. Die Schaltzyklen sind in Zeitblöcken abgespeichert, für welche unterschiedliche Solltemperaturen einstellbar sind.

Gespeicherte Zeitprogramm können jederzeit geändert werden. Zur besseren Übersicht wird empfohlen, die programmierten Schaltzyklen aufzuschreiben und sicher aufzubewahren (siehe Kap. 11.1).

Heizkreis Automatik 1 und Heizkreis Automatik 2

[→ Hauptmenü → Zeitprogramm → HK Auto 1 /HK Auto 2]

In diesen Menüs können die Zeitprogramme für den Heizkreis parametriert werden. Pro Tag können 3 Schaltzyklen eingestellt werden, denen die Parameter [Raumtemperatur Soll 1/2/3] zugeordnet sind. Außerhalb der Schaltzyklen wird auf den Sollwert [Raumtemperatur Absenken] geregelt. Die Eingabe ist für jeden einzelnen Wochentag separat oder in Wochenabschnitten möglich.

Warmwasser Automatik 1 und Warmwasser Automatik 2

[→ Hauptmenü → Zeitprogramm → WW Auto 1 /WW Auto 2]

In diesen Menüs können die Zeitprogramme für die Warmwasserbereitung parametriert werden. Pro Tag können 3 Schaltzyklen eingestellt werden, denen die Parameter [Warmwassertemperatur Soll 1/2/3] zugeordnet sind.

Zirkulationsprogramm

[→ Hauptmenü → Zeitprogramm → Zirkulation]

In diesem Menü kann ein Zeitprogramm für eine optional angeschlossene Zirkulationspumpe parametrisiert werden. Es können 3 Schaltzyklen pro Tag eingestellt werden.

INFORMATION

Verwendung von Zirkulationsleitungen in Frankreich nicht zulässig!

Werkseinstellungen

Die permanenten Zeitprogramme sind entsprechend Tab. 15-3 vor- eingestellt.

		Schaltzyklus 1 Schaltzyklus 2 Schaltzyklus 3
Zeitraum Ein Aus Ein Aus Ein		Aus
Raumheizung
Temperatureinstellung [Raumtemperatur Soll 1]: 20°C [Raumtemperatur Soll 2]: 20°C [Raumtemperatur Soll 3]: 20°C
"Heizkreis Automatik 1"
Montag - Freitag 06:00 2		2:00 - : - - - : - -	- : - - - : - -
Samstag, Sonntag 07:00		23:00 - : - - - : -	- : - - - : - -
"Heizkreis Automatik 2"
Montag - Freitag 06:00 0		8:00 16:00 22:00 - : - - - : - -
Samstag, Sonntag 07:00		23:00 - : - - - : -	- : - - - : - -
Warmwasserbereitung
Temperatureinstellung [Warrwassertemperatur Soll 1]: 60°C				[Warmwassertemperatur Soll 2]: 60°C		[Warmwassertemperatur Soll 3]: 60°C
"Warmwasser Automatik 1"
Montag - Sonntag 05:00		21:00 - : - - - : -	- : - - - : - -
"Warmwasser Automatik 2"
Montag - Freitag 05:00 2		1:00 - : - - - : -	- : - - - : - -
Samstag, Sonntag 06:00		22:00 - : - - - : -	- : - - - : - -
"Zirkulationsprogramm"
Montag - Freitag 05:00 2		1:00 - : - - - : -	- : - - - : - -
Samstag, Sonntag 06:00		22:00 - : - - - : -	- : - - - : - -

Tab. 15-3 Werkseinstellung der permanenten Zeitprogramm

4.3.3 Zeitprogramm Reset

[→ Hauptmenü → Zeitprogramm → ZP Reset]

In diesem Menü können die Zeitprogramme auf Werkseinstellungen zurückgesetzt werden. Hierzu die jeweiligen Zeitprogramme auswählen und anschließend die Auswahl mit dem Bestätigen-Button auf der zweiten Menü-Seite bestätigen.

4.4 Einstellungen

[→ Hauptmenü → Einstellungen]

In diesem Menü wird die Grundeinstellung der Regelung und des Systems vorgenommen. Dazu gehört die Einbindung optionaler und externer Komponenten. Je nach Zugangsberechtigung (Benutzer oder Fachmann) sind verschiedene Parameter verfügbar.

4.4.1 Anzeigeeinstellungen

[→ Hauptmenü → Einstellungen → Anzeige]

In diesem Menü kann Sprache, Datum, Uhrzeit, LCD Helligkeit und LCD Beleuchtungsdauer eingestellt werden.

Weiterführende Erklärungen und mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.5.

INFORMATION

Die Erhöhung der Helligkeit des LCD-Displays über den werkseingestellten Wert hinaus verringert die Lebensdauer des Displays.

4.4.2 System

[→ Hauptmenü → Einstellungen → System]

In diesem Menü sind grundlegende Parameter der Heizanlage zusammengefasst.

Weiterführende Erklärungen und mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.5.2.

4.4.3 Externe Wärmequellen

[→ Hauptmenü → Einstellungen → Ext. Quelle]

In diesem Menü kann die Einbindung einer optionalen externen Wärmequelle konfiguriert werden.

Die von einem alternativen WEZ gelieferte Wärme, muss dem drucklosen Speicherwasser im Warmwasserspeicher der Daikin Altherma EHS(X/H) zugeführt werden.

• Bei Verwendung des optionalen Backup-Heaters BUxx, erfolgt dies bedingt durch die konstruktive Einbausituation.
• Bei Verwendung eines alternativen WEZ (z. B. Gas- oder Ölheizkessel) kann dieser hydraulisch
• drucklos über die Anschlüsse (Solar-Vorlauf und Solar-Rücklauf) des Warmwasserspeichers oder
• bei Gerätetypen Daikin Altherma EHS(X/H) ...B, über den integriertem Drucksolar-Wärmetauscher

eingebunden werden.

Mit der Einstellung des Parameters [Konfig. externe Wärmequelle] wird festgelegt, ob und welcher zusätzliche Wärmeerzeuger (WEZ) für die Warmwasserbereitung und die Heizungsunterstützung vorhanden ist.

• Keine externe Wärmequelle
• Optionaler Backup- Heater
• Externe Wärmequelle WW und HZU: Alternativer WEZ übernimmt Warmwasserbereitung und Heizungsunterstützung. Zur Anforderung des WEZ wird das Relais K3 auf der Schaltplatine RTX-EHS geschaltet.
• Externe Wärmequelle WW oder HZU: Alternativer WEZ 1 (optionaler Backup-Heater BUxx) über-nimmt Warmwasserbereitung und alternativer WEZ 2 übernimmt Heizungsunterstützung. Zur Anforderung des WEZ 1 wird das Re-lais K3 und zur Anforderung des WEZ 2 das Relais K1 auf der Schaltplatine RTX-EHS geschaltet. Warnhinweis beachten! Die Funktionsweise eines zusätzlichen alternativen WEZ wird auch durch die Einstellungen der Parameter [Bivalenzfunktion] und [Bivalenztemperatur] beeinflusst.

Weiterführende Erklärungen und mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.5.3.

4.4.4 Ein-/Ausgänge

[→ Hauptmenü → Einstellungen → Ein-/Ausgänge]

In diesem Menü können Parameter für Ein- und Ausgänge der Regelungsplatine konfiguriert werden, um die Anlagenregelung individuell zu optimieren.

Smart Grid

WARNUNG

Bei Warmwasser-Solltemperaturen über 65 °C besteht Verbrühungsgefahr. Dies ist möglich, da das Energieversorgungsunternehmen (EVU) in den Festlegungen für Smart Grid berechtigt ist, die Stromabnahme optimiert nach Angebot und Nachfrage zu steuern.

Durch eine solche erzwungene Ladung kann die Warmwasser-Solltemperatur im Warmwasserspeicher über 65 °C erreichen.

Diese Speicherladung erfolgt selbst dann, wenn die Betriebsart [Bereitschaft] eingestellt ist.

- Verbrühschutz in die Warmwasser-Verteilleitung einbauen.

Für die Nutzung dieser Funktion ist ein spezieller Stromzähler mit SG-Empfänger notwendig, an welchem die Daikin Altherma EHS(X/H) angeschlossen werden muss.

Sobald die Funktion durch den Parameter [Smart Grid] aktiviert ist, wird abhängig vom Signal des Energieversorgungsunternehmens die Wärmepumpe in eine Betriebsweise gemäß Tab. 15-4 versetzt.

Signal(8)		Stromkosten A	Auswirkung auf
EVU SG Warmwasser Heizung
10---	Kein Betrieb		(9)	Kein Betrieb(9)
00Normal Normaler Be-			trieb	Normaler Betrieb
01Gering Einschaltemp-			fehlung und Sollwert Speichertemperatur wird abhängig von Parameter [Modus Smart Grid] erhöht.	Einschaltempfehlung und Vorlauf-Solltemperatur wird abhängig von Parameter [Modus Smart Grid] erhöht.
11Sehr gering Einschaltbefehl			und Sollwert Speichertemperatur wird auf 70 °C gesetzt.	Einschaltbefehl für Speicherladung.

Tab. 15-4 Nutzung des SG-Signals

AUX-Schaltfunktion

Durch Einstellen des Parameters [AUX-Schaltfunktion] werden die Schaltbedingungen für den potenzialfreien AUX-Schaltkontakt (Wechselschaltausgang A) gewählt. Über diesen Schaltkontakt kann beispielsweise ein externer Wärmeerzeuger angesteuert werden.

Ist eine der Schaltbedingungen erfüllt, so wird der potenzialfreie Schaltkontakt nach Ablauf der im Parameter [AUX-Wartezeit] eingestellten Zeit geschaltet.

AUX-Schaltkontakt (Wechselschaltausgang A) wird nicht geschaltet, wenn Einstellung deaktiviert.

AUX-Schaltkontakt (Wechselschaltausgang A) wird geschaltet, wenn Einstellung

• Speichertemperatur (T _dhw ) ≥ Wert Parameter [Schaltschwelle TDHW].
• wenn ein Fehler anliegt.
• Außentemperatur < Parameterwert [Bivalenztemperatur].
• Wärmeanforderung Warmwasserbereitung.
• Wärmeanforderung Raumheizung.
• Wärmeanforderung Raumheizung oder Warmwasserbereitung.

Interlinkfunktion

Die Einstellung des Parameters [Interlinkfunktion] = Ein bietet die Möglichkeit, dass die Daikin Altherma EHS(X/H) zwei verschiedene Vorlauf-Solltemperaturwerte in die Regelung einbezieht.

Dies gilt sowohl für eine witterungsgeführte Regelung als auch bei der Regelung nach einer festen Vorlauf-Solltemperatur (siehe Kap. 4.5).

Eine mögliche Anwendung ist z. B. die zusätzliche Einbindung eines HP convector in ein Flächenheiz- und Kühlsystem.

Voraussetzung: Am Steckeranschluss J16 der Daikin Altherma EHS(X/H) sind 2 Schaltkontakte (z. B. Raumthermostate) angeschlossen.

- Parameter [Interlinkfunktion] = Aus: Deaktiviert

- Parameter [Interlinkfunktion] = Ein: Auswertung der Schaltkontakte Heizen und Kühlen am Steckeranschluss J16 auf der Schaltplatine RoCon BM2C. Aktivieren des Kühlbetriebs nur durch Umstellen der Betriebsart auf [Kühlen] (siehe Kap. 4.1). Einstellung des Parameters [Raumthermostat] wird nicht mehr ausgewertet.

- Offene Schaltkontakte: nur Frostschutz aktiv

- Betriebsart [Heizen] oder [Automatik 1] / [Automatik 2] während der Schaltzyklen im Tagbetrieb aktiv.

- Geschlossener Schaltkontakt Heizen = IL1

- Es wird auf die normale Vorlauf-Solltemperatur gemäß den Parametereinstellungen für [Heizen] geregelt.

- Geschlossener Schaltkontakt Kühlen = IL2

- Es wird auf die erhöhte Vorlauf-Solltemperatur geregelt (normale Vorlauf-Solltemperatur + Wert des Parameters [Interlink Temperaturerhöhung]). Priorität, falls beide Schaltkontakte geschlossen sind!

- Betriebsart [Kühlen] aktiv.

- Geschlossener Schaltkontakt Heizen = IL1

- Es wird auf die normale Vorlauf-Solltemperatur gemäß den Parametereinstellungen in Ebene [HZK Konfig] > [Kühlen] geregelt.

- Geschlossener Schaltkontakt Kühlen = IL2

- Es wird auf die abgesenkte Vorlauf-Solltemperatur geregelt (normale Vorlauf-Solltemperatur - Wert des Parameters [Interlink Temperaturreduktion]. Priorität, falls beide Schaltkontakte geschlossen sind!

Weiterführende Erklärungen und mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.5.

4.4.5 Intelligentes Speicher Management

[→ Hauptmenü → Einstellungen → ISM]

Bei ausreichend hohen Speichertemperaturen kann die Energie im Speicherbehälter für die Raumheizung genutzt werden. Dies kann entweder den Komfort erhöhen (Funktion [Continuous heating]) oder es ermöglichen, Energie aus einer externen Wärmequelle wie z.B. Solar dann zu nutzen, wenn Heizbedarf besteht (Funktion [Heizungsunterstützung (HZU)]).

Continuous heating

Die Funktion erlaubt das ununterbrochene Heizen auch während dem Abtauen des Verdampfers. Damit kann ein hoher Komfort auch bei schnell reagierenden Heizsystemen (z.B. Konvektoren) gewährleistet werden.

Heizungsunterstützung (HZU)

Wird die Heizungsunterstützungsfunktion (Parameter [Heizungsunterstützung (HZU)] = Ein) aktiviert, so wird die Energie im integrier- ten Speicherbehälter der Daikin Altherma EHS(X/H) genutzt, um die Heizungsfunktion zu übernehmen. Bei ausreichend hoher Speichertemperatur bleibt der Brenner außer Betrieb.

Der Mindestwert (T HZUmin ) errechnet sich wie folgt: T HZUmin = Gerade aktive Warmwasser-Solltemperatur [Warmwassertemperatur Soll] + Parameter [HZU Hysterese].

Einschaltbedingung:

Tdhw > T _HZUmin + 4 K und Tdhw > Info-Parameter [Warmwassertemperatur Soll] + 1 K

Ist die Einschaltbedingung erfüllt, so wird dem Speicherbehälter Wärme entnommen und damit die Heizungsanlage versorgt.

Ausschaltbedingung:

Tdhw < T _HZUmin oder Tdhw < Parameter [Vorlauftemperatur Soll] (siehe Kap. 4.5.3)

Ist die Ausschaltbedingung erfüllt, so wird die Heizungsunterstützung aus dem Warmwasserspeicher eingestellt und der Brenner übernimmt den Heizbetrieb.

Der Parameter [Leistung BIV] begrenzt die Leistung, die maximal entnommen werden darf. Der Parameter [HZU Max. Temperatur] begrenzt die maximale Temperatur, welche in die Heizungsanlage gelangen darf.

Weiterführende Erklärungen und mögliche Einstellwerte zu den Parametern in diesem Menü finden Sie in Kap. 7.5.5.

4.4.6 Spezialfunktionen

[→ Hauptmenü → Einstellungen → Spezial]

Spezialfunktionen beeinflussen die Leistungsaufnahme der Wärmepumpe. Flüsterbetrieb bedeutet beispielsweise, dass das Wärmepumpenaußengerät mit reduzierter Leistung arbeitet. Dadurch wird das Betriebsgeräusch, welches durch das Wärmepumpenaußengerät erzeugt wird, reduziert.

Flüsterbetrieb

VORSICHT

Bei aktivem Flüsterbetrieb nimmt die Leistung im Raumheiz- und Raumkühlbetrieb so ab, dass ggf. voreingestellte Temperatursollwerte nicht mehr erreicht werden können.

- Bei Außentemperaturen unter dem Gefrierpunkt besteht die Gefahr von Sachschäden durch Frosteinwirkung.

Bei aktivierter Funktion arbeitet die Wärmepumpe im geräuscharmen Betrieb. Mit dem Parameter [Geräuschlevel] können dabei drei Geräuschlevel ausgewählt werden.

Weiterführende Erklärungen und mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.5.

4.5 Konfiguration

[→ Hauptmenü → Konfiguration]

In diesem Menü kann die Betriebscharakteristik der Anlage optimal an den Systemaufbau und den Bedarf der Nutzer angepasst werden. Zusatzprogramme erleichtern die Inbetriebnahme. Je nach Zugangsberechtigung (Benutzer oder Fachmann) sind verschiedene Parameter verfügbar.

4.5.1 Zugriffsrechte (Fachmanncode)

[→ Hauptmenü → Konfiguration → Zugriff]

Bestimmte Funktionen und Parameter in der Regelung sind durch Zugriffsrechte beschränkt und für den Benutzer nicht sichtbar. Um Zugriff darauf zu erhalten, muss der Fachmanncode eingegeben werden.

Zugriffsrechte 3 0 9 0 Bestätigen 2sec OK

Bild 15-1 Zugriffscode einstellen

Beispiel: Code 3090 einstellen (nur exemplarisch, dies ist kein gültiger Zugriffscode) [→ Hauptmenü → Konfiguration → Zugriff]:

1 Drehtaster im Uhrzeigersinn drehen, bis erstes Eingabefeld blau dargestellt wird.

2 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Erstes Eingabefeld blinkt blau.

3 Drehtaster im Uhrzeigersinn drehen, bis 3 dargestellt wird.

4 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Zweites Eingabefeld wird blau dargestellt.

5 Drehtaster im Uhrzeigersinn drehen, bis drittes Eingabefeld blau dargestellt wird.

6 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Drittes Eingabefeld blinkt blau.

7 Drehtaster im Uhrzeigersinn drehen, bis 9 dargestellt wird.

8 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Viertes Eingabefeld wird blau dargestellt.

9 Drehtaster im Uhrzeigersinn drehen, bis Bestätigen-Icon blau dargestellt wird.

10 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Code wird geprüft und Einstellebene verlassen.

4.5.2 Sensoren

[→ Hauptmenü → Konfiguration → Sensoren]

In diesem Menü werden (optionale) Sensoren aktiviert und konfiguriert. Druck-Sollwerte für die Wasserseite können festgelegt werden.

Weiterführende Erklärungen und mögliche Einstellwerte zu den Parametern in diesem Menü finden Sie in Kap. 7.6.1.

4.5.3 Heizkreis Konfiguration

[→ Hauptmenü → Konfiguration → HK-Konfig]

In diesem Menü wird die grundlegende Funktionalität des Heizkreises eingestellt.

Weiterführende Erklärungen und mögliche Einstellwerte zu den Parametern in diesem Menü finden Sie in Kap. 7.6.2.

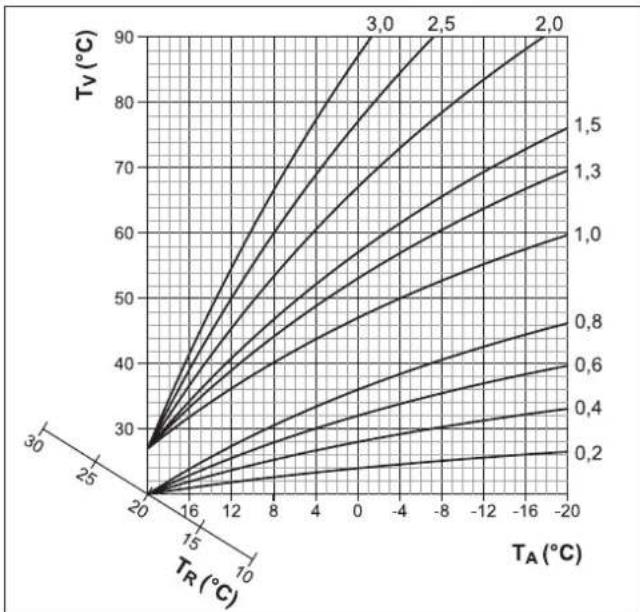

Witterungsgeführte Vorlauftemperaturregelung

Wenn die witterungsgeführte Vorlauftemperaturregelung aktiv ist, wird die Vorlauftemperatur (Parameter [Vorlauftemperatur Soll]) automatisch, abhängig von der Außentemperatur nach der eingestellten Heiz-/Kühlkurve bestimmt.

Im Auslieferungszustand ist diese Funktion aktiviert. Sie kann nur mit Fachmanncode deaktiviert (Festwertregelung) oder wieder aktiviert werden.

Ist zusätzlich der Raumregler (EHS157034) an die RoCon+ HP angeschlossen, werden die Solltemperaturen witterungs- und raumtemperaturgeführt (Parameter [Raumeinfluss]) geregelt.

Die Einstellung dieser Funktion kann nur mit Fachmanncode vorgenommen werden. Kontaktieren Sie hierzu Ihren Heizungsfachmann.

Die Aktivierung bzw. Deaktivierung dieser Funktion erfolgt über den Parameter [Witterungsgeführt] im Menü „Konfiguration“.

- Parameter [Witterungsgeführt] = Witterungsgeführt: Witterungsgeführte Vorlauftemperaturregelung

- Parameter [Witterungsgeführt] = Vorlauftemperatur fix: Regelung nach fester Solltemperatur

• Bei Heizbetrieb: Parameter [Vorlauftemperatur Heizbetrieb] oder Parameter [Vorlauftemperatur Absenkbetrieb]
• Bei Kühlbetrieb: Parameter [Vorlauftemperatur Kühlbetrieb]

INFORMATION

Die witterungsgeführte Vorlauftemperaturregelung hat keinen Einfluss auf die Vorlauf-Solltemperatur bei einer Anforderung des Warmwasserkreises.

Bei angeschlossenen Mischermodul

Die Einstellung der Heiz-/Kühlkurve und die Aktivierung der witterungsgeführten Vorlauftemperaturregelung für den zugeordneten Heizkreis erfolgen in gleicher Weise, wie zuvor beschrieben.

Es besteht die Möglichkeit den zugeordneten Heizkreis zu betreiben als

- Mischererweiterung

Dem Mischermodul wird die Außentemperatur des an der Daikin Altherma EHS(X/H) angeschlossenen Außentemperaturfühlers über den CAN-Bus übermittelt.

oder als

- Mischererweiterung mit Zonenregelung

Am Mischermodul muss ein separater Außentemperaturfühler angeschlossen werden. Der zugeordnete Heizkreis wird nach der, für diese Zone relevanten Außentemperatur geregelt.

Mit aktivierter Terminalfunktion kann das Mischermodul über das Bedienteil RoCon+ B1 der Daikin Altherma EHS(X/H) bedient und die Einstellungen für den zugeordneten Heizkreis vorgenommen werden.

In Verbindung mit dem Raumregler EHS157034 kann das Mischermodul den zugeordneten Heizkreis auch völlig selbstständig und unabhängig vom Wärmeerzeuger regeln.

Weiterführende Erklärungen und mögliche Einstellwerte zu diesem Menü finden Sie in Kap. 7.6.

Frostschutzfunktion

Bei einer Außentemperatur unterhalb des Parameterwerts [Frostschutztemperatur], wird die integrierte Heizungsumwälzpumpe eingeschaltet, um ein Einfrieren der Heizungsanlage zu verhindern.

Außerdem werden auch die Vorlauf-, Speicher- und angeschlossene Raumtemperatursensoren ständig überwacht. Sinkt an einem dieser Sensoren die gemessene Temperatur unter 7°C (bei Raumtemperatur unter 5°C), wird die Frostschutzfunktion ebenfalls aktiviert.

Sinkt die Temperatur Heizung Vorlauf unter 7°C, heizt die Daikin Altherma EHS(X/H) so lange, bis die Temperatur Heizung Vorlauf mindestens 12°C erreicht.

Die Funktion wird beendet, wenn die Außentemperatur über den eingestellten Parameterwert [Frostschutztemperatur] + 1 K steigt und auch keine andere Aktivierungsbedingung vorliegt.

INFORMATION

Sind Niedertarif-Funktionen aktiviert;

Parameter [HT/NT Funktion] = Alles ausschalten oder

Parameter [Smart Grid] = Ein

kann der Betrieb der Wärmepumpe vom Energieversorgungsunternehmen für einen begrenzten Zeitraum komplett abgeschaltet werden. In diesen Fällen kann auch bei Frostschutzbedingungen nicht nachgeheizt werden und die geräteinterne Heizungsumwälzpumpe wird nicht eingeschaltet.

Diese Situationen sind erkennbar, wenn im Menü [→ Hauptmenü → Info → Übersicht] beim Betriebsdatenfeld: "Ext" der Wert "Hochtarif" oder "SG1" angezeigt wird.

4.5.4 Heizen

[→ Hauptmenü → Konfiguration → Heizen]

In diesem Menü werden Heizzeiten und Soll-Vorlauftemperaturen für den Heizbetrieb konfiguriert.

Heizkurve

WARNUNG: ENTFLAMMBARES MATERIAL

Im Störfall könnte durch Überhitzung die Fußbodenheizungsanlage, der Estrich bzw. der Fußbodenaufbau beschädigt werden.

• Vor Erstinbetriebnahme die Maximaltemperaturbegrenzung in der Regelung RoCon+ HP (Parameter [Max. Vorlauftemperatur]) vor Beginn der Emissionsmessung auf die maximal zulässige Anlagentemperatur einstellen.
• Überhitzungsschutzschalter (bauseits) an den Steckeranschluss "Ext" zur externen Betriebsartenumschaltung so anschließen, dass die Daikin Altherma EHS(X/H) in die Betriebsart "Bereitschaft" oder "Sommer" geschaltet wird. Bei Parameter [Raumthermostat] = Ja oder Parameter [Interlinkfunktion] = Ein muss der Überhitzungsschutzschalter so angeschlossen werden, dass der Schaltkontakt des Raumthermostats unterbrochen wird.
• Wird die Fußbodenheizung auch zur Raumkühlung verwendet, gelten die Anschlusshinweise im vorher aufgeführten Punkt auch für den Anschluss eines bauseitigen Feuchteschutzschalters.

Mit der Heizkurve wird die Vorlauftemperatur abhängig von der jeweiligen Außentemperatur an die Gebäudebeschaffenheit angepasst (witterungsgeführte Vorlauftemperaturregelung siehe Kap. 4.5). Die Steilheit der Heizkurve beschreibt allgemein das Verhältnis von Vorlauftemperaturänderung zu Außentemperaturänderung.

Die Heizkurve gilt innerhalb der Grenzen für Minimal- und Maximaltemperatur, die für den jeweiligen Heizkreis eingestellt wurden. Zwischen der gemessenen Raumtemperatur im Aufenthaltsbereich und der jeweils gewünschten Raumtemperatur können Abweichungen auftreten, die sich durch den Einbau eines Raumthermostats oder eines Raumreglers minimieren lassen.

Die Regelung ist werksseitig so eingestellt, dass sich die Heizkurve beim Betrieb nicht selbstständig anpasst.

Die automatische Heizkurvenanpassung kann aktiviert werden (Parameter [Heizkurvenadaption]), wenn der Außentemperaturfühler und der Raumregler (EHS157034) angeschlossenen sind (siehe Kap. 4.5).

Startbedingungen für die automatische Heizkurvenanpassung:

• Außentemperatur <8°C
• Betriebsart ist [Automatik 1 oder Automatik 2]
• Dauer der Absenkphase mindestens 6 h

Ist keine automatische Heizkurvenanpassung aktiviert, kann die Heizkurve manuell durch Verstellen des Parameters [Heizkurve]) eingestellt werden.

INFORMATION: HEIZKURVE MANUELL ANPASSEN

Nehmen Sie Korrekturen der eingestellten Werte erst nach 1-2 Tagen und nur in kleineren Schritten vor.

• Fremdwärmequellen deaktivieren (z. B. Kaminöfen, direkte Sonneneinstrahlung, geöffnete Fenster).
• Vorhandene Heizkörper thermostatventile oder Stellantriebe vollständig öffnen.
• Betriebsart "Heizen" aktivieren. Anhaltswerte für die Einstellung sind:

Heizkörper und System 70: 1,4 bis 1,6.

Fußbodenheizung: 0,5 bis 0,9.

Bild 15-2 Heizkurven

Pos. Bezeichnung
T_A	Außentemperatur
T_R	Raumtemperatur-Sollwert
T_V	Vorlauftemperatur

Tab. 15-5

Comfort Heating

Kann die Wärmepumpe den Heizbedarf bei sehr niedrigen Außen-temperaturen nicht decken, wird Wärme aus dem Speicher entnommen und für die Raumheizung genutzt. In seltenen Fällen (in Systemen mit hohen benötigten Vorlauftemperaturen und niedrigen benötigten Warmwassertemperaturen) kann die erforderliche Vorlauftemperatur höher sein als die eingestellte Speichertemperatur. Um für diese Systeme kurzfristige Komforteinbußen im Heizbetrieb zu vermeiden, kann der Parameter [Comfort Heating] auf „Ein“ gestellt werden. Bei entsprechenden Außentemperaturen wird die Speichertemperatur über die für den Warmwasserbedarf eingestellte Speichertemperatur angehoben.

INFORMATION

Wird [Comfort Heating] auf „Ein“ gesetzt, erhöht sich gegebenenfalls der Stromverbrauch der Wärmepumpe. In der Standardeinstellung ist [Comfort Heating] auf „Aus“ gesetzt.

Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden Sie in Kap. 7.6.

4.5.5 Kühlen

[→ Hauptmenü → Konfiguration → Kühlen]

In diesem Menü werden Einstellungen für den Kühlbetrieb vorgenommen.

VORSICHT: KONDENSATIONSGEFAHR

Im Störfall oder bei falscher Einstellung der Parameter könnte durch Kondensation die Fußbodenheizung, der Estrich bzw. der Fußbodenaufbau beschädigt werden.

- Vor Erstinbetriebnahme und Aktivierung des Kühlbetriebes, die Minimaltemperaturbegrenzung in der Regelung RoCon (Parameter [Untergrenze Vorlauftemperatur]) auf die minimal zulässige Anlagentemperatur einstellen.

Voraussetzungen für den Kühlbetrieb:

• Außentemperatur > Einstellwert der Raum-Solltemperatur
• Außentemperatur > Einstellwert des Parameters [Start Kühlen A-Temp]

• Betriebsart [Kühlen] aktiviert.

• über Menü „Betriebsart“ oder

• über Raumthermostat-Funktion (Schaltkontakt Kühlen geschlossen)
• Keine Wärmeanforderung im RoCon-System der Heizungsanlage aktiv

INFORMATION

Sinkt die mittlere Außentemperatur bei aktiver Betriebsart "Kühlen" unter 4 °C, schaltet die Betriebsart automatisch auf "Heizen" um.

Eine erneute automatische Umschaltung der Betriebsart auf "Kühlen" erfolgt nur dann:

• wenn ein Raumthermostat am Steckeranschluss J16 (Kühlen) angeschlossen ist und
• der Schaltkontakt des Raumthermostats geschlossen ist und
• die mittlere Außentemperatur wieder über 10 °C steigt.

Kühlkurve

[→ Hauptmenü → Konfiguration → Kühlen → Kühlkurve]

Die Kühlkurve bestimmt die Vorlauf-Solltemperatur im Kühlbetrieb abhängig von der jeweiligen Außentemperatur. (Witterungsgeführte Vorlauftemperaturregelung, siehe Kap. 4.5.3). Wärmere Außentemperaturen resultieren in einer kälteren Vorlauf-Solltemperatur und umgekehrt. Die Kühlkurve kann durch vier Parameter an die Gebäudebeschaffenheit angepasst werden (Siehe Bild 15-3).

1 [Start Kühlen A-Temp]
2 [Max Kühlen A-Temp]
3 [VL-Soll Start Kühlen]
4 [VL-Soll Max Kühlen]

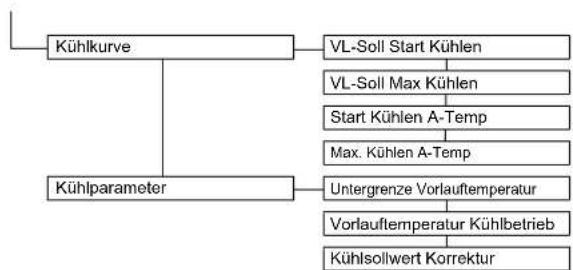

Kühlparameter

[→ Hauptmenü → Konfiguration → Kühlen → Parameter]

Dieses Menü beinhaltet weitere Parameter zur Anpassung der Vorlauf-Solltemperatur im Kühlbetrieb.

Während der witterungsgeführten Vorlauftemperaturregelung kann der Benutzer die Vorlauf-Solltemperatur durch den Parameter [Kühl-sollwert Korrektur] maximal um 5 K nach oben oder unten verstellen. Nach unten ist die Temperatur durch den Parameter [Untergrenze Vorlauftemperatur] begrenzt.

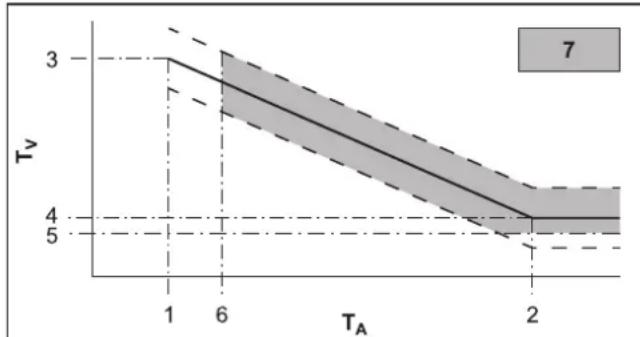

Bild 15-3 Parameterabhängigkeit Kühlkurve

Pos.	Bezeichnung
1 Parameter	[Start Kühlen A-Temp]
2 Parameter	[Max Kühlen A-Temp]
3 Parameter	[VL-Soll Start Kühlen]
4 Parameter	[VL-Soll Max Kühlen]
5 Parameter	[Untergrenze Vorlauftemperatur]
6 Raum-Soll temperature
7 Kühlbetrieb möglich
T_A	Außentemperatur
T_V	Vorlauftemperatur
---- Kühlkurve
- - - - mögliche Parallelverschiebung der Kühlkurve

Tab. 15-6

Weiterführende Erklärungen und mögliche Einstellwerte zu den Parametern in diesem Menü finden Sie in Kap. 7.6.4.

4.5.6 Warmwasser

[→ Hauptmenü → Konfiguration → WW]

In diesem Menü kann die Warmwasserbereitung individuell an Verhalten und Bedarf der Nutzer angepasst werden. Damit kann der Energieverbrauch minimiert und der Komfort erhöht werden.

Einstellungen für optionale Zirkulationspumpe

Abhängig vom Parameter [Zirkulationspumpe Ansteuerung] kann eine optionale Zirkulationspumpe synchron mit dem gewählten Zeitprogramm für die Warmwasserbereitung oder mit dem Zeitprogramm für die Zirkulationspumpe angesteuert werden (Siehe Kap. 4.3). Während der Freigabezeiten des gewählten Zeitprogramms kann die Zirkulationspumpe entweder kontinuierlich oder getaktet betrieben werden. Dies wird mit dem Parameter [Zirkulationspumpe Intervall] festgelegt.

Legionellenschutz

Diese Funktion dient zur Vorbeugung einer bakteriellen Verkeimung im Warmwasserspeicher durch thermische Desinfektion. Dazu wird der Warmwasserspeicher abhängig vom Parameter [Antilegionellen Tag] 1× täglich oder 1× wöchentlich auf die Desinfektionstemperatur [Antilegionellen Temperatur] aufgeheizt. Die Desinfektion beginnt zur

festgelegten Startzeit [Antilegionellen Startzeit] und ist für eine Stunde aktiv. Eine optional angeschlossene Zirkulationspumpe wird während dieser Zeit automatisch mit eingeschaltet.

Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden Sie in Kap. 7.6.5.

4.5.7 Zusatzprogramm

[→ Hauptmenü → Konfiguration → Zusatz]

In diesem Menü finden sich Programme, welche die Inbetriebnahme der Anlage erleichtern.

Entlüftungsfunktion

[→ Hauptmenü → Konfiguration → Zusatz → Entlüftung]

Durch Aktivieren der Entlüftungsfunktion startet die Regelung ein fest definiertes Ablaufprogramm mit Start-Stopp-Betrieb der integrierten Heizungsumwälzpumpe sowie verschiedenen Stellungen der integrierten 3-Wege-Umschaltventile. Vorhandene Luft kann während der Funktion über das automatische Entlüftungsventil austreten.

INFORMATION

Die Aktivierung dieser Funktion ersetzt nicht das korrekte Entlüften des Heizkreislaufs.

Vor Aktivierung dieser Funktion muss der Heizkreislauf vollständig befüllt sein.

Relaistest

[→ Hauptmenü → Konfiguration → Zusatz → Relaistest]

Dieses Programm erlaubt es, interne Schaltrelais zu prüfen. Dies kann bei Störungen, Fehlermeldungen oder im Rahmen der jährlichen Wartung erforderlich sein. Wird das Menü geöffnet, werden alle Relais deaktiviert. Durch die Auswahl einzelner oder mehrerer Relais werden diese aktiviert. Bei Verlassen des Menüs werden alle Relaistests beendet.

Die Bedienung des Relaistest-Menüs erfolgt analog zur Auswahl von Listeneinträgen (Siehe Kap. 3.3.3). Allerdings können in der Relais-Liste mehrere Relais parallel zum Testen aktiviert werden. Dazu wird das entsprechende Relais mit „OK“ gewählt. Aktivierte Relais werden durch einen Haken angezeigt.

Estrichtrocknung

[→ Hauptmenü → Konfiguration → Zusatz → Estrich]

In diesem Menü wird die Estrichtrocknung entsprechend den Einstellungen im [Estrichprogramm] gestartet. Das Programm dient ausschließlich zur vorgeschriebenen Trocknung von neu erstelltem Estrich bei Fußbodenheizungen. Der erste Tag des Estrichprogramms beginnt nach Aktivierung des Programms am Tageswechsel um 00:00 Uhr.

Die Estrichtrocknung ist eine Sonderfunktion und wird durch keine andere Betriebsart unterbrochen. Es ist nur vom Heizungsfachmann für den Direktheizkreis und/oder optional angeschlossene gemischte Heizkreise aktivierbar. Es muss für jeden Heizkreis separat aktiviert werden.

INFORMATION

Vor Start der Estrichtrocknung müssen die Parameter [Raumthermostat] und [Interlinkfunktion] deaktiviert sein. Bei kurzzeitigem Stromausfall wird eine zuvor aktivierte Estrichtrocknung an der Stelle des Abbruchs fortgesetzt.

Nach der Aktivierung der Estrichtrocknung werden sämtliche witterungsgeführten Regelfunktionen des entsprechenden Heizkreises ausgeschaltet. Der entsprechende Heizkreis arbeitet unabhängig von Betriebsart und Schaltzeiten als Konstanttemperaturregler.

Eine bereits gestartete Estrichtrocknung lässt sich jederzeit deaktivieren. Nach Beenden der Estrichtrocknung wird der Parameter automatisch auf "Aus" gestellt und der Heizkreis arbeitet wieder nach der aktuell eingestellten Betriebsart.

Estrichprogramm

[→ Hauptmenü → Konfiguration → Zusatz → Programm]

Dieses Menü erlaubt die individuelle Anpassung der werkseitigen Einstellungen für Dauer und Vorlauf-Solltemperaturen der Estrichtrocknung. Änderungen können nur nach Eingabe des Fachmanncodes durchgeführt werden.

Estrichprogramm ändern

Für eine Dauer von maximal 28 Tagen kann für jeden Tag eine eigene Vorlauf-Solltemperatur eingestellt werden. Das Ende des Estrichprogramms wird durch den 1. Tag ohne vorgegebene Vorlauf-Solltemperatur definiert.

Tag Werkseinstellung Tag Werkseinstellung
1 - 3 25°C	10 - 19 55°C
4 - 7 55°C	20 40°C
8 25°C	21 25°C
9 40°C	22 - 26 -

Tab. 15-7 Voreinstellungen Estrichprogramm

Bild 15-4 Estrichprogramm ändern

Beispiel: Vorlauftemperatur des 3. Tages auf 40°C erhöhen und Programm am 8. Tag beenden [→ Hauptmenü → Konfiguration → Zusatz → Programm]:

1 Drehtaster im Uhrzeigersinn drehen, bis die Tagesauswahl auf 3. steht.

2 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Temperaturfeld wird blau dargestellt

3 Drehtaster im Uhrzeigersinn drehen, bis die Temperaturauswahl auf 40°C steht

4 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Temperaturauswahl des nächsten Tages wird blau dargestellt

5 Drehtaster mehrmals kurz antippen, bis die Tagesauswahl auf 8. steht.

6 Drehtaster gegen den Uhrzeigersinn drehen, bis die Temperaturauswahl auf „Aus“ steht.

7 Drehtaster kurz antippen zum Bestätigen („OK“).

Tag 8 bis Tag 28 sind auf „Aus“ gestellt, Bestätigen-Icon wird blau dargestellt

8 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Programmierung wird gespeichert und Menü verlassen.

Typische Estrichprogramme

Funktionsheizen

Das Funktionsheizen dient als Nachweis der Erstellung eines mangelfreien Werks für den Heizungsbauer. Ein vorgefertigtes, auf Fußbodenheizungen bezogenes Aufheizprotokoll finden Sie im Internetportal vom Hersteller.

Das Funktionsheizen (identisch mit "Aufheizen" in EN 1264, Abschnitt 5.2) gilt in diesem Sinne nicht als Aufheizvorgang zum Erreichen der Belegreife. Dazu ist üblicherweise ein gesondertes Belegreifheizen und/oder eine mechanische Trocknung erforderlich.

Das Aufheizen bei Zementestrichen sollte frühestens nach 21 Tagen und bei Anhydritestrichen nach Angaben des Herstellers frühestens nach 7 Tagen erfolgen. Das erste Aufheizen beginnt mit einer Vorlauftemperatur von 25°C, die 3 Tage zu halten ist. Danach wird mit der für den Heizkreis eingestellten, maximalen Vorlauftemperatur (auf max. 55°C begrenzt) geheizt, welche weitere 4 Tage gehalten wird.

Bedingt durch den Dämmeffekt des DUO-Heizrohrs beim System 70 muss die Estrichfunktion mit höheren Temperaturen ausgeführt werden. Das Temperaturprofil muss für diesen Anwendungsfall im Parameter [Estrichprogramm] angepasst werden. Das Aufheizen beginnt beim System 70 mit einer Temperatur von 38°C, welche 3 Tage gehalten wird. Anschließend wird dann die eingestellte, maximale Heizkreistemperatur (auf 70°C begrenzt), 4 Tage lang gehalten.

Nach dem beschriebenen Aufheizvorgang ist noch nicht sichergestellt, dass der Estrich den für die Belegreife erforderlichen Feuchtigkeitsgehalt erreicht hat.

Der Feuchtigkeitsgehalt im Estrich muss vor dem Verlegen des Oberbelags durch Messung überprüft werden.

INFORMATION

Verfahrensweise gemäß EN 1264 Teil 4:

Die Heizkreise sind nach Fertigstellung bei Anhydrit- und Zementestrichen durch eine Wasserdruckprobe auf ihre Dichtheit zu prüfen. Die Dichtheit muss unmittelbar vor und während der Estrichverlegung sichergestellt sein. Die Höhe des Prüfdrucks beträgt mindestens das 1,3-Fache des maximal zulässigen Betriebsdrucks.

Bei Einfriergefahr sind geeignete Maßnahmen zu treffen, z. B. Verwendung von Frostschutzmitteln oder Temperieren des Gebäudes. Sofern für den bestimmungsgemäßen Betrieb der Anlage kein Frostschutzmittel mehr erforderlich ist, ist das Frostschutzmittel durch Entleeren und Spülen der Anlage mit mindestens 3-fachem Wasserwechsel zu entfernen.

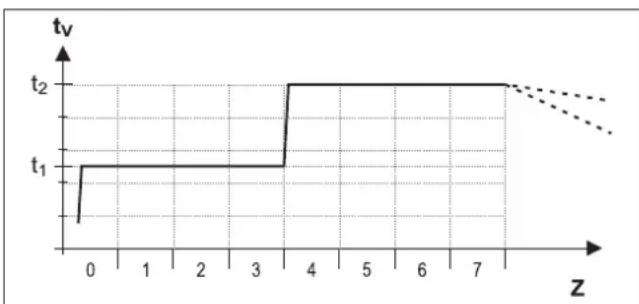

Bild 15-5 Zeitlicher Ablauf des Estrichprogramms beim Funktionsheizen

Pos-Beze	chnung
t_1	Starttemperatur 25°C (38°C bei System 70)
t_2	Maximale Heizkreistemperatur
T_v	Vorlauftemperatur
Z Dauer der	Estrichfunktion in Tagen nach Funktionsstart

Tab. 15-8

Belegreifheizen

Der Austrocknungsverlauf für den Estrich ist nicht genau vorherzusagen. Bei hoher Luftfeuchtigkeit kommt er unter Umständen ganz zum Erliegen. Eine Beschleunigung des Austrocknungsvorgangs kann durch den Betrieb der Fußbodenheizung (Belegreifheizen) oder Maßnahmen wie das mechanische Trocknen erreicht werden.

Jedes Belegreifheizen ist als extra Leistung nach VOB, gesondert durch den Bauherrn zu beauftragen. Die Belegreife ist Voraussetzung für den Beginn der Arbeiten des Oberbodenlegers, damit er ein mangelfreies Werk erstellen kann.

Mit Standardeinstellungen kann das kombinierte Funktions- und Belegreifheizprogramm aktiviert werden, um eine für die Belegreife erforderliche Restfeuchtigkeit des Estrichs zu erreichen (siehe Bild 15-6). Die Restfeuchte des Estrichs ist jedoch grundsätzlich messtechnisch zu überprüfen, bevor ein Bodenbelag verlegt wird.

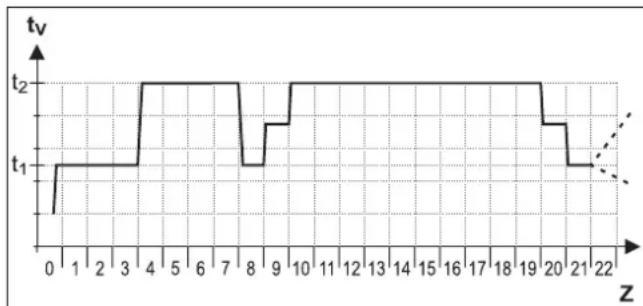

Bild 15-6 Zeitlicher Ablauf des Estrichprogramms beim kombinierten Funktions- und Belegreifheizen (Legende siehe Tab. 15-8)

Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden Sie in Kap. 7.6.

4.5.8 Configuration Wizard

[→ Hauptmenü → Konfiguration → Wizard]

In diesem Menü sind die im Configuration Wizard abgefragten Parameter zusammengefasst. Dies erlaubt eine schnelle Anpassung der Systemeinstellung. Siehe Kap. 5.1.

4.5.9 Parameter Reset

[→ Hauptmenü → Konfiguration → Parameter Reset]

In diesem Menü können alle kundenspezifischen Parametereinstellungen auf Werkseinstellung zurückgesetzt werden. Dies kann zweckdienlich sein, wenn die Daikin Altherma EHS(X/H) nicht mehr ordnungsgemäß funktioniert und keine anderen Ursachen für das Fehlverhalten feststellbar sind.

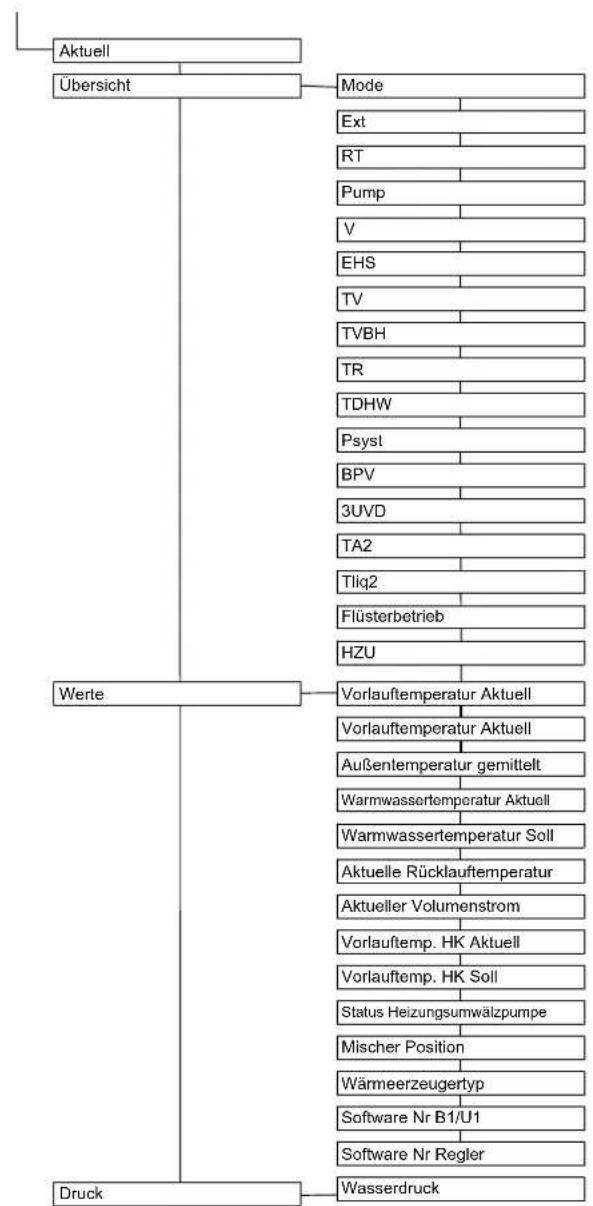

4.6 Info

[→ Hauptmenü → Info ]

In diesem Menü werden alle Anlagentemperaturen, der Wärmeerzeugertyp, diverse Softwareinformationen sowie die Betriebszustände aller Anlagenkomponenten angezeigt. Die Anzahl der angezeigten Parameter ist abhängig von den angeschlossenen Komponenten. Es können keine Einstellungen an diesen Werten vorgenommen werden.

4.6.1 Aktuell

[→ Hauptmenü → Info → Aktuell ]

Dieses Menü zeigt das Hydraulikschema des Systems. Auf der ersten und zweiten Seite sind Sensoren und die zugeordneten, aktuellen Werte dargestellt. Auf der dritten Seite sind Verdichter, Pumpe und Heizstab weiß dargestellt, wenn sie inaktiv sind, und blau, wenn sie aktiv sind. Für die beiden Mischventile wird die aktuelle Ventilstellung gezeigt.


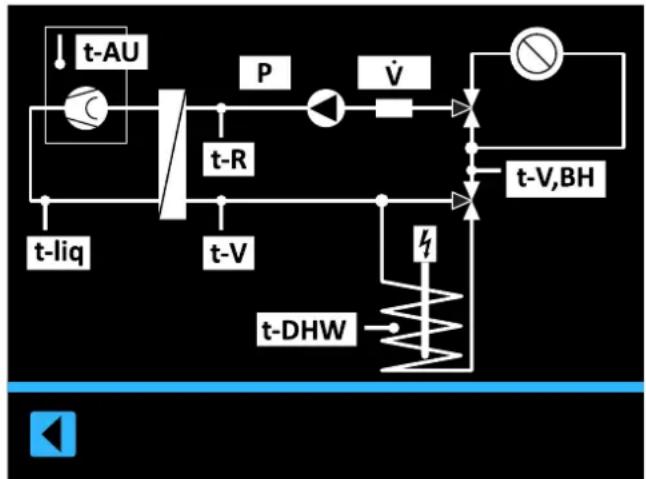

Bild 15-7 Hydraulikschaltbild - Erste Seite

Bild 15-8 Hydraulikschaltbild - Zweite Seite

Pos.	Bezeichnung
t-AU	Außentemperaturfühler
P Druck
V Volumenstrom
t-R Temperatur	Heizung Rücklauf
t-V,BH	Temperatur Heizung Vorlauf ggf. nach Heizungsunterstützungswärmetauscher
t-liq	Kältemitteltemperatur
t-V Vorlauf	Temperatur nach dem Plattenwärmetauscher
t-DHW	Temperatur im Warmwasserspeicher
B1 Aktuelle	Stellung der Mischventils 3UVB1 (0%: Heiznetz; 100%: Interner Bypass)
DHW Aktuelle	Stellung des Mischventils 3UV DHW (0%: Heiznetz; 100%: Warmwasserspeicher)

Tab. 15-9 Legende zu den Hydraulikschaltbildern

4.6.2 Übersicht

[→ Hauptmenü → Info → Übersicht]

In diesem Menü werden aktuelle Betriebszustände sowie Sensorwerte der Wärmepumpe aufgelistet.

Weiterführende Erklärungen zu den Parametern in diesem Menü finden Sie in Kap. 7.7.

4.6.3 Werte

[→ Hauptmenü → Info → Werte]

In diesem Menü werden aktuelle Soll- und Ist-Temperaturen aufge- listet sowie der aktuelle Status der Aktuatoren und des Systems.

Weiterführende Erklärungen zu den Parametern in diesem Menü finden Sie in Kap. 7.7.

4.6.4 Wasserdruck

[→ Hauptmenü → Info → Wasserdruck]

In diesem Menü wird der aktuelle Wasserdruck in großer Schrift dargestellt. Dies erleichtert das Ablesen während der Installation der Anlage.

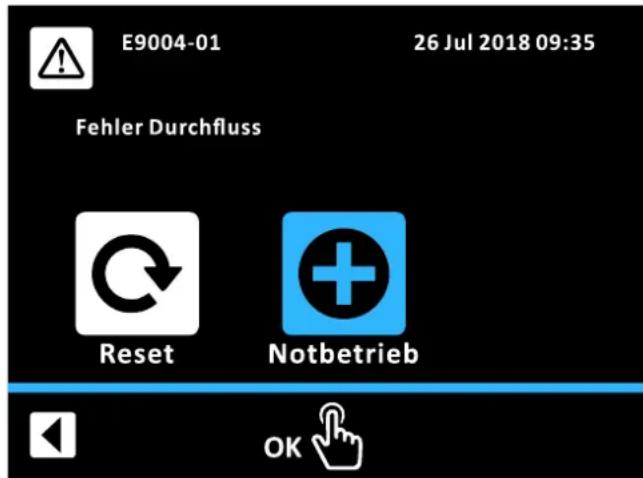

4.7 Fehler

[→ Hauptmenü → Fehler]

In diesem Menü findet die Fehlerbehandlung der Daikin Altherma EHS(X/H) statt. Siehe Kap. 8.

4.8 Terminal

[→ Hauptmenü → Terminal]

In diesem Menü können auch andere, im RoCon-System über den CAN-Bus integrierte Geräte (Regelungskomponenten Mischermodul oder Wärmeerzeuger) bedient und parametriert werden, sofern das jeweilige Bedienteil die erforderliche Berechtigung besitzt.

Funktionelle Kennungen

Das RoCon-System bietet sehr viele Anwendungs- und Erweiterungsmöglichkeiten. Die einzelnen RoCon-Systemkomponenten kommunizieren über den CAN-Datenbus miteinander. Dazu sind die Schaltplatinen RoCon BM2C und die Bedienteile RoCon+ B1 der Daikin Altherma EHS(X/H), sowie ggf. die optionalen Systemkomponenten Raumstation RoCon U1 und Mischermodul RoCon M1 über Datenbusleitungen miteinander verbunden. Diesen Systemkomponenten müssen eindeutige funktionelle Kennungen zugewiesen werden, damit der Datenaustausch und die Zuordnung innerhalb des RoCon-Systems reibungslos funktionieren.

Die Zuordnung der funktionellen Kennungen erfolgt am einfachsten über den Configuration Wizard. Dieser wird bei der ersten Inbetriebnahme automatisch ausgeführt, oder kann bei Erweiterungen in der Heizungsanlage in [→ Hauptmenü → Konfiguration → Wizard] manuell gestartet werden. Zusätzlich können die meisten Kennungen auch durch Parametereinstellungen in diesem Menü an das RoCon-System angepasst werden.

4 Funktion

Kennung / Funktion Systemkomponente	Parameter Bemerkungen
HeizkreiskennungEindeutige Nummerierung eines Heizkreises der Heizungsanlage im RoCon-System. Maximal 16 Heizkreise können geregelt werden.	Daikin Altherma EHS(X/H)(RoCon BM2C)	[Konfig Direktkreis]siehe Kap. 7.11	Werkseinstellung = 0Sollte normalerweise nicht verändert werden.(10)
	Raumstation EHS157034 [Heizkreis Zuordnung]siehe Anleitung RoCon U1/M1		Werkseinstellung = AusAnpassung erforderlich, wenn unterschiedliche Heizkreise im System sind und / oder der Parameter [Master-RoCon] = Ein
	Mischermodul EHS157068 [Heizkreis Zuordnung]siehe Anleitung RoCon U1/M1		Werkseinstellung = AusMuss grundsätzlich auf die Einstellung des Adressschalters angepasst werden.
WärmeerzeugerkennungEindeutige Nummerierung eines Wärmeerzeugers im RoCon-SystemFN.	Daikin Altherma EHS(X/H)(RoCon BM2C)	[Buskennung WEZ]siehe Kap. 7.11	Werkseinstellung = 0Sollte normalerweise nicht verändert werden.(10)
	Mischermodul EHS157068 [WE Zuordnung]siehe Anleitung RoCon U1/M1		Werkseinstellung = 0Sollte normalerweise nicht verändert werden.(10)Definiert den Wärmeerzeuger, der den zugeordneten Heizkreis mit Wärme versorgt.
TerminalkennungEindeutige Nummerierung eines Bedienteils RoCon+ B1 oder EHS157034 , von dem aus ein Wärmeerzeuger und / oder ein Mischermodul im RoCon-System fernbedient werden kann.Bis zu 10 Bedienteilen im RoCon-System kann die Berechtigung zur Fernbedienung vergeben werden. Soll eine Fernbedienung im RoCon-System möglich sein, muss einem Bedienteil die Kennung "0" zugewiesen sein.	Daikin Altherma EHS(X/H)(RoCon BM2C)	[Terminaladresse]siehe Kap. 7.9	Werkseinstellung = AusWert sollte auf "0" eingestellt werden, wenn mindestens 1 Mischermodul im RoCon-System angeschlossen ist und der Mischerkreis vom Wärmeerzeuger aus bedienbar sein soll.
	Raumstation EHS157034 [Terminaladresse]siehe Kap. 7.9		Werkseinstellung = AusWert muss auf einen im RoCon-System eindeutigen numerischen Wert eingestellt werden, wenn mit der Raumstation Systemkomponenten mit einer gültigen Gerätekennung fernbedienbar sein sollen.

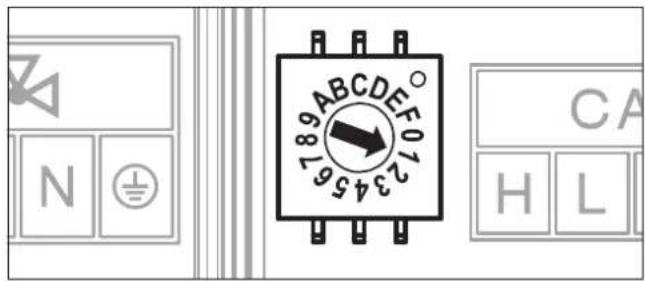

GerätekennungEindeutige Nummerierung eines Wärmeerzeugers oder Mischermoduls im RoCon-System.Bis zu 16 Gerätenummern können vergeben werden.Diese Gerätenummern werden bei einem [Bus - Scan] erkannt und zu Identifikation eines fernbedienten Geräts angezeigt.	Daikin Altherma EHS(X/H)(RoCon BM2C)	[Buskennung WEZ]siehe Kap. 7.11	Identisch mit Wärmeerzeugerkennung.Wert darf nicht gleich sein wie die Heizkreiskennung eines Mischermoduls im RoCon-System.
	Mischermodul EHS157068 [Heizkreis Zuordnung]siehe Kap. 9		Identisch mit Heizkreiskennung.Wert darf nicht gleich sein wie die Wärmeerzeugerkennung eines Daikin Wärmeerzeugers im RoCon-System.Wert muss gleich sein wie die Einstellung des Adressschalters.

Tab. 15-10 Funktionelle Kennungen im RoCon-System

4.8.1 Terminaladresse auswählen

Einstellen der Terminalkennung des Bedienteils für den Systemzugriff. Der eingestellte Wert muss im gesamten System eindeutig sein. Eine Bestätigung dieses Parameters mit dem Drehtaster bewirkt eine neue Initialisierung der Regelung.

Alle Einstellungen, außer "Aus", ermächtigen den Benutzer des Bedienteils, die Terminalfunktion zu aktivieren und damit alle RoCon-Systemkomponenten mit einer gültigen Gerätekennung zu bedienen.

4.8.2 Bus-Scan für Terminalfunktion

[→ Hauptmenü → Terminal → Bus-Scan]

Nach Aktivierung des "Bus-Scan" wird im Menü [→ Hauptmenü → Terminal] eine Liste der erkannten Geräte (mit zugewiesener Terminaladresse) zur Auswahl angezeigt. Nach Auswahl und Bestätigung eines externen Geräts wird die Terminalfunktion für dieses Gerät aktiviert. Das Bedienteil befindet sich dann im Terminalbetrieb.

Das lokale Bedienteil wirkt als Fernbedienung für das externe Gerät und im Display wird der zugehörige Startbildschirm dargestellt. Dabei werden alle Bedienfunktionen 1:1, wie am externen Gerät ausgeführt und abgespeichert. Die angezeigten Werte und Symbole werden immer vom ausgewählten Gerät übernommen.

Zur Bedienung des lokalen Geräts muss auf den Startbildschirm des externen Geräts gewechselt werden. Durch langes Drücken des Drehtasters kann dann zurück in das Menü des lokalen Geräts gewechselt werden.

INFORMATION

Um den Bus-Scan durchzuführen, muss dem Bedienteil RoCon+ B1 der Daikin Altherma EHS(X/H) oder der Raumstation EHS157034 eine gültige Terminaladresse zugewiesen werden. Dies kann nur mit Fachmanncode vorgenommen werden. Kontaktieren Sie hierzu Ihren Heizungsfachmann.

Wenn die Terminalfunktion in der Heizungsanlage genutzt werden soll, muss einem Bedienteil die Terminalkennung = 0 zugewiesen werden.

Beispiel: Terminalbetrieb für den Wärmeerzeuger mit Buskennung 2 aktivieren [→ Hauptmenü → Terminal → Bus-Scan]:

Bus - Scan wird durchgeführt. Die Übersicht aller gefundenen Geräte wird angezeigt.

1 Drehtaster im Uhrzeigersinn drehen, bis Regler BM1/BE1 #2 blau dargestellt wird.

2 Drehtaster kurz antippen zum Bestätigen („OK“).

→ Das lokale Bedienteil wirkt als Fernbedienung für den Wärmeerzeuger mit Buskennung 2.

Um den Terminalbetrieb zu beenden und das Bedienteil wieder zur Bedienung des zugeordneten Geräts umzuschalten, muss auf den Startbildschirm des externen Geräts gewechselt werden. Durch langes Drücken des Drehtasters kann dann zurück in das Menü des lokalen Geräts gewechselt werden.

INFORMATION

Wird das lokale Bedienteil als Fernbedienung für ein Mischermodul genutzt, ist sowohl der Standardbildschirm als auch die Menüstruktur geändert (siehe Kap. 9).

4.9 Statistik

[→ Hauptmenü → Statistik]

In diesem Menü können aufsummierte Werte zur Leistungsabgabe und Laufzeiten der Wärmepumpe und ihrer Komponenten seit Inbetriebnahme (oder seit dem letzten Reset durch den Fachmann) abgerufen werden.

5 Erste Inbetriebnahme

INFORMATION

Zusätzlich zu den in diesem Kapitel aufgeführten Inbetriebnahmeerklärungen sind die spezifischen Anweisungen zur Inbetriebnahme der Daikin Altherma EHS(X/H) in der jeweils dazugehörigen Installationsanleitung mit zu beachten.

5.1 Configuration Wizard

Der Configuration Wizard erleichtert die Systemeinstellung während der Installation. Er erscheint automatisch bei Erstinbetriebnahme und führt durch festgelegte Auswahl-Seiten. Solange nicht die gesamte Systemeinstellung bestätigt wird, wird der Configuration Wizard bei jedem Einschalten erneut aufgerufen. Erst nach Bestätigung der Systemeinstellung kann der Wärmeerzeuger in den Normalbetrieb wechseln. Im Normalbetrieb können die Parameter des Configuration Wizard im Menü [→ Hauptmenü → Konfiguration → Wizard] aufgerufen und eingestellt werden.

Die Bedienung der unterschiedlichen Auswahl-Seiten des Configuration Wizards erfolgt entsprechend den in Kap. 3.3 beschriebenen Masken. Bei Bestätigen einer Auswahl mit „OK“ oder dem Bestätigen-Ion wird direkt zur nächsten Auswahl-Seite gewechselt. Der modifizierte Parameter wird direkt übernommen.

5.2 Menüführung im Configuration Wizard

→ Sprache

1 Gewünschte Sprache auswählen.

2 Mit Bestätigen-Icon die Auswahl bestätigen.

→ Standard-Konfiguration

Wenn keine optionalen RoCon-Systemkomponenten angeschlossen sind:

1 Drehtaster kurz antippen zum Bestätigen („Ja“).
Wenn optionale RoCon-Systemkomponenten wie EHS157034 und / oder EHS157068 angeschlossen sind:
1 Drehtaster im Uhrzeigersinn drehen, bis „Nein“ blau dargestellt wird.
2 Drehtaster kurz antippen zum Bestätigen („OK“).
3 Bei Bedarf folgende Listenelemente auswählen und einstellen:

- KonfigDirekt-Kreis (siehe Kap. 4.8)

- Buskennung-WEZ (siehe Kap. 4.8)

- Zeitmaster (siehe Kap. 7.11)

4 Wenn alle Einstellungen nach Bedarf erfolgt sind mit Bestätigen-Icon bestätigen.

→ Uhrzeit

1 Einstellung der aktuellen Uhrzeit (siehe Kap. 3.3.5).

→ Datum

1 Einstellung des aktuellen Datums (siehe Kap. 3.3.6).

→ Systemparameter

Folgende Parameter können eingestellt werden:

• [Raumthermostat] vorhanden? (siehe Kap. 7.5.4)
- [Heizungsunterstützung (HZU)] erwünscht? (siehe Kap. 7.5.5)
- [Continuous heating] erwünscht? (siehe Kap. 7.5.5)

→ Heizgrenze

Folgende Parameter können eingestellt werden:

▪ [Heizgrenze Heizbetrieb] (siehe Kap. 7.5.3)
• [Heizgrenze Absenkbetrieb] (siehe Kap. 7.5.3)

→ Witterungsgeführt

Witterungsgeführte Regelung ist erwünscht:

1 Mit Bestätigen-Icon die Auswahl „Witterungsgeführt“ bestätigen.

Folgende Parameter können eingestellt werden:

• Einstellung [Raumtemperatur Soll 1] (siehe Kap. 7.5.1)
• Einstellung [Heizkurve] (siehe Kap. 4.5.4)
• Nur bei reversiblem Gerätetyp: Einstellung der Kühlkurve (siehe Kap. 4.5.5)

Witterungsgeführte Regelung ist nicht erwünscht:

1 Einstellung „Vorlauftemperatur fix“ auswählen.
2 Mit Bestätigen-Icon die Auswahl bestätigen.

Folgende Parameter können eingestellt werden:

• Einstellung [Vorlauftemperatur Heizbetrieb] (siehe Kap. 7.6.3)
• Nur bei reversiblem Gerätetyp: Einstellung [Vorlauftemperatur Kühlbetrieb] (siehe Kap. 7.6.4)

→Warmwasser

Folgende Parameter können eingestellt werden:

• [Warmwassertemperatur Soll 1] (siehe Kap. 7.3.4)
▪ [Warmwasser Hysterese] (siehe Kap. 7.6.5)

→ Geräteauswahl

Folgende Parameter können eingestellt werden:

• [Aussengerät]
• [Innengerät]

→ Externer Wärmeerzeuger

Kein externer Wärmeerzeuger vorhanden:

1 Einstellung „Kein externer Wärmeerzeuger“ auswählen.
2 Mit Bestätigen-Icon die Auswahl bestätigen.

Optionaler Backup-Heater vorhanden:

1 Mit Bestätigen-Icon die Auswahl „Backup-Heater BUH“ bestätigen.
2 Bei Bedarf folgende Listenelemente auswählen und einstellen:

• [Ext. Leistung Warmwasser] (siehe Kap. 7.5.3)
• [Ext. Leistung Stufe 1] (siehe Kap. 7.5.3)
• [Ext. Leistung Stufe 2] (siehe Kap. 7.5.3)
• Notbetrieb (siehe Kap. 8.1)

3 Wenn alle Einstellungen nach Bedarf erfolgt sind mit Bestätigen-Icon bestätigen.

Alternativer externer Wärmeerzeuger vorhanden:

1 Einstellung „WW + Heiz-Unterstützung“ oder „Zwei externe Wärmeerzeuger“ auswählen (siehe Kap. 7.5.3).
2 Mit Bestätigen-Icon die Auswahl bestätigen.
3 Bei Bedarf folgende Listenelemente auswählen und einstellen:

• [Ext. Leistung Warmwasser] (siehe Kap. 7.5.3)
  ▪ [Ext. Leistung Stufe 1] (siehe Kap. 7.5.3)
• Notbetrieb (siehe Kap. 8.1)

4 Wenn alle Einstellungen nach Bedarf erfolgt sind mit Bestätigen-Icon bestätigen.

→ Heizsystem

1 Der Parameter [Heizsystem] kann eingestellt werden (siehe Kap. 7.5.2).

6 Parameterübersicht

6.1 Menü: Betriebsart

Bild 17-1 Parameter in Menü "Betriebsart"

6.2 Menü: Benutzer

Bild 17-2 Parameter im Menü: „Benutzer“

6.3 Menü: Zeitprogramm

Bild 17-3 Parameter im Menü: "Zeitprogramm"

6.4 Menü: Einstellungen

Bild 17-4 Parameter im Menü: "Einstellungen"

6.5 Menü: Konfiguration

    B --> E1["HK-Konfig"]
    E1 --> F1["Witterungsgeführt"]
    F1 --> G1["Frostschutztempatur"]
    G1 --> H1["Gebäudedämmung"]
    H1 --> I1["Umschalttemperatur Heizkreis"]

    B --> J1["Heizen"]
    J1 --> K1["Heizgrenze Heizbetrieb"]
    K1 --> L1["Heizgrenze Absenkbetrieb"]
    L1 --> M1["Heizkurve"]
    M1 --> N1["Vorlauftemperatur Überhöhung"]
    N1 --> O1["Vorlauftemperatur Heizbetrieb"]
    O1 --> P1["Vorlauftemperatur Absenkbetrieb"]
    P1 --> Q1["Max. Vorlauftemperatur"]
    Q1 --> R1["Min. Vorlauftemperatur"]
    R1 --> S1["Raumeinfluss"]
    S1 --> T1["Raumsensor Anpassung"]
    T1 --> U1["Heizkurvenadaption"]
    U1 --> V1["Interlink Temperaturerhöhung"]
    V1 --> W1["Comfort Heating"]

    B --> X1["Kühlen"]
    X1 --> Y1["Kühlkurve"]
    Y1 --> Z1["VL-Soll Start Kühlen"]
    Y1 --> AA1["VL-Soll Max Kühlen"]
    Y1 --> AB1["Start Kühlen A-Temp"]
    AB1 --> AC1["Max. Kühlen A-Temp"]
    X1 --> AD["Parameter"]
    AD --> AE["Untergrenze Vorlauftemperatur"]
    AE --> AF["Vorlauftemperatur Kühlbetrieb"]
    AF --> AG["Kühlsollwert Korrektur"]
    AG --> AH["Interlink Temperaturereduktion"]

    B --> AI["WW"]
    AI --> AJ["Max. Warmwasser Ladezeit"]
    AJ --> AK["Wammwasser Sperrzeit"]
    AK --> AL["Wammwasser Hysterese"]
    AL --> AM["Wartezeit oxt. Wärmeerzeuger"]
    AM --> AN["Zirkulationspumpe Ansteuerung"]
    AN --> AO["Zirkulationspumpe Intervall"]
    AO --> AP["Antilegionellen Tag"]
    AP --> AQ["Antilegionellen Startzeit"]
    AQ --> AR["Antilegionellen Temperatur"]

    B --> AS["Zusatz"]
    AS --> AT["Relaisfest"]
    AT --> AU["Entlüfung"]
    AU --> AV["Entlüftungsfunktion"]
    AV --> AW["Estrich"]
    AW --> AX["Estrichtrocknung"]
    AX --> AY["Programm"]
    AY --> AZ["Estrichprogramm"]

    B --> BA["Wizard"]
    BA --> BB["Reset"]
    BB --> BC["Parameter Reset"]

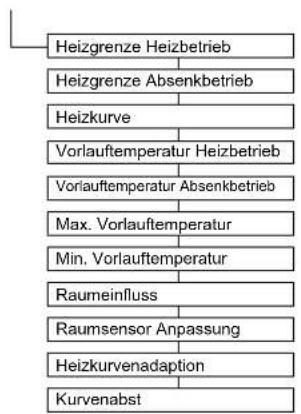

Bild 17-5 Parameter im Menü: "Konfiguration"

6.6 Menü: Info

Bild 17-6 Parameter im Menü: "Info"

6.7 Menü: Fehler

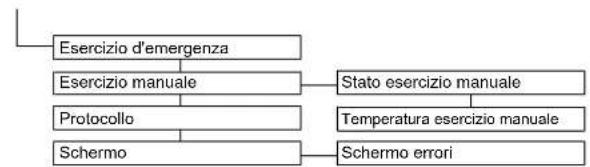

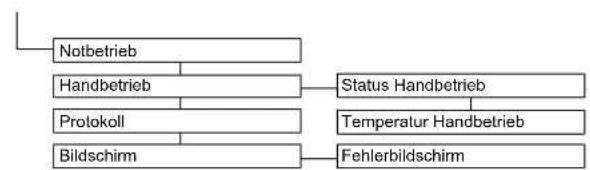

Bild 17-7 Parameter im Menü: "Fehler"

6.8 Menü: Terminal

Bild 17-8 Parameter im Menü: "Terminal"

INFORMATION

Wird das lokale Bedienteil als Fernbedienung für ein Mischermodul genutzt, ist sowohl der Standardbildschirm als auch die Menüstruktur geändert (siehe Kap. 9).

6.9 Menü: Statistik

Bild 17-9 Parameter im Menü: "Statistik"

7 Parametereinstellungen

7 Parametereinstellungen

7.1 Erläuterung zu den Parametertabellen

Die in Kap. 7.2 bis Kap. 7.10 aufgeführten Parametertabellen enthalten kompakte Informationen zu allen Parametern, die in den jeweiligen Menüs und Untermenüs an der Regelung (1. Menüebene, 2. Menüebene) verfügbar sind.

Neben den Parameterbezeichnungen enthalten die Tabellen Angaben zu Einstellbereichen, Werkseinstellungen, Einstelloptionen bzw. Verstellschrittweiten und kurze Erläuterungen zur Funktion.

Außerdem geben sie Aufschluss über die Zugangsberechtigungen für die Bedienung an der Regelung. Zur entsprechenden Kennzeichnung werden folgende Kurzbezeichnungen verwendet:

BE Zugriffsberechtigung für den Betreiber

HF Zugriffsberechtigung mit Fachmanncode

Bei unterschiedlichen Angaben in den Spalten BE und HF muss vor Anwahl der Parameterebene die Anmeldung als Fachmann erfolgt sein, um den in Spalte HF eingetragenen Status zu erhalten (siehe Kap. 4.5 Zugriffsrechte (Fachmanncode)).

Status:

N Nicht sichtbar

E Sichtbar und einstellbar

S Sichtbar

INFORMATION

Die Änderung mancher Parameter erfordert einen Neustart des Geräts. Dieser dauert einige Minuten. In dieser Zeit können keine weiteren Einstellungen vorgenommen werden. Der Neustart kann um 5 Minuten verzögert werden, indem bei der Abfrage "Neustart erforderlich. Jetzt durchführen?" die Auswahl "später" getroffen wird.

Parameter, die einen Neustart erfordern, sind in den folgenden Tabellen mit (*) gekennzeichnet

7.2 Betriebsart

[→ Hauptmenü → Betriebsart]

Parameter E	instellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Bereitschaft In	dieser Betriebsart sind alle internen Funktionen abgeschaltet. Frost-schutz ist weiterhin aktiv und ein Blockierschutz der Pumpe bleibt gewähr-leistet.Alle im RoCon-System über den CAN-Bus integrierten Regler werden bei Auswahl dieser Einstellung übergeordnet ebenfalls in diese Betriebsart ge-schaltet.Ausgänge sind nicht ständig spannungsfrei.		√	- E E
Absenken Der	interne Heizkreis regelt kontinuierlich auf die erforderliche Absenk-Vor-lauftemperatur entsprechend den Parametern [Heizkurve] oder [Vorlauf-temperatur Absenkbetrieb] oder bei angeschlossenem Raumthermostat auf die Raumtemperatur [Raumtemperatur Absenken]. Die Warmwasserberei-tung erfolgt nach [Warmwasser Automatik 1].		□	- E E
Heizen Der interne Heizkreis regelt kontinuierlich auf die erforderliche Vorlauftem-peratur entsprechend den Parametern [Heizkurve] oder [Vorlauftemperatur Heizbetrieb] oder bei angeschlossenem Raumthermostat auf die Raum-temperatur [Raumtemperatur Soll 1]. Die Warmwasserbereitung erfolgt nach [Warmwasser Automatik 1].			□	- E E

7 Parametereinstellungen

Parameter	EinstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Sommer Der interne Heizkreis ist abgeschaltet. Frostschutz ist weiterhin aktiv und ein Blockierschutz der Pumpe bleibt gewährleistet. Die Warmwasserbereitung erfolgt nach [Warmwasser Automatik 1].Alle im RoCon-System über den CAN-Bus integrierten Regler werden bei Auswahl dieser Einstellung übergeordnet ebenfalls in diese Betriebsart geschaltet.			☐	- E E
Automatik 1 Der interne Heizkreise		regelt nach dem eingestellten Zeitprogramm [Heiz-kreis Automatik 1] mit den jeweiligen Raumsolltemperaturen. Die Warm-wasserbereitung erfolgt nach [Warmwasser Automatik 1].	☐	- E E
Automatik 2 Der interne Heizkreise		regelt nach dem eingestellten Zeitprogramm [Heiz-kreis Automatik 2] mit den jeweiligen Raumsolltemperaturen. Die Warm-wasserbereitung erfolgt nach [Warmwasser Automatik 2].	☐	- E E
Kühlen Der interne Heizkreis regelt kontinuierlich auf die erforderliche Vorlauftem-peratur entsprechend den Parametern im Menü [→ Hauptmenü→ Konfiguration→ Kühlen] oder bei angeschlossenem Raumthermostat auf die Raumtemperatur [Raumtemperatur Soll 1]. Die Warmwasserbereitung erfolgt nach [Warmwasser Automatik 1]. Frostschutz ist weiterhin aktiv und ein Blockierschutz der Pumpe bleibt gewährleistet.			☐	- E E

Tab. 18-4 Parameter in Menü „Betriebsart“

7.3 Benutzer

[→ Hauptmenü → Benutzer]

7.3.1 Menü: Raumtemperatur Soll

[→ Hauptmenü → Benutzer → Raum]

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Raumtempe-ratur Soll 1	5 – 40°C Sollwert der Raumtemperatur in °C, welche für den 1. Schaltzeitzyklus der Zeitprogramme [Automatik 1] und [Automatik 2] gilt.		20°C 0,5°C E E
Raumtempe-ratur Soll 2	5 – 40°C Sollwert der Raumtemperatur in °C, welche für den 2. Schaltzeitzyklus der Zeitprogramme [Automatik 1] und [Automatik 2] gilt.		20°C 0,5°C E E
Raumtempe-ratur Soll 3	5 – 40°C Sollwert der Raumtemperatur in °C, welche für den 3. Schaltzeitzyklus der Zeitprogramme [Automatik 1] und [Automatik 2] gilt.		20°C 0,5°C E E

Tab. 18-6 Parameter in Menü „Raumtemperatur Soll“

7.3.2 Menü: Raumtemperatur Absenken

[→ Hauptmenü → Benutzer → Absenken]

Parameter E	instellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Raumtempe-ratur Absen-ken	5 – 40°C Sollwert der Absenk-Raumtemperatur in °C, welche für die Zeitprogramme [Automatik 1] und [Automatik 2] gilt.		15°C 0,5°C E E

Tab. 18-7 Parameter in Menü „Raumtemperatur Absenken“

7.3.3 Menü: Raumtemperatur Abwesend

[→ Hauptmenü → Benutzer → Abwesend]

Parameter E	instellbereichMin / Max	Beschreibung Werk-		seinstel-lung	Schritt-weite	Zugriff
						BE	HF
Raumtempe-ratur Abwe-send	5 – 40°C Sollwert der Absenk-Raumtemperatur in °C, welche für die Zeitprogramme [Abwesend] + [Urlaub] gilt.			15°C 0,5°C E E

Tab. 18-8 Parameter in Menü „Raumtemperatur Abwesend“

7 Parametereinstellungen

7.3.4 Menü: Warmwassertemperatur Soll

[→ Hauptmenü → Benutzer → Warmwasser]

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Warmwasser-temperaturSoll 1	35 – 70°C Sollwert der Warmwassertemperatur in °C, welche für den 1. Schaltzeitzy-klus der Zeitprogramme [Automatik 1] und [Automatik 2] gilt.		48°C 0,5°C E E
Warmwasser-temperaturSoll 2	35 – 70°C Sollwert der Warmwassertemperatur in °C, welche für den 2. Schaltzeitzy-klus der Zeitprogramme [Automatik 1] und [Automatik 2] gilt.		48°C 0,5°C E E
Warmwasser-temperaturSoll 3	35 – 70°C Sollwert der Warmwassertemperatur in °C, welche für den 3. Schaltzeitzy-klus der Zeitprogramme [Automatik 1] und [Automatik 2] gilt.		48°C 0,5°C E E

Tab. 18-9 Parameter in Menü „Warmwassertemperatur Soll“

7.3.5 Menü: 1x Warmwasser

[→ Hauptmenü → Benutzer → 1x Laden]

Parameter E	instellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
1x Warmwas-ser	Aus Start ei	her einmaligen Warmwasserbereitung auf den eingestellten Sollwert	☑	- E E
	Ein	[Warmwassertemperatur Soll 1] ohne Zeitbegrenzung, unabhängig von den Heizprogrammen.	☐

Tab. 18-10 Parameter in Menü „1 x Warmwasser“

7.4 Zeitprogramm

[→ Hauptmenü → Zeitprogramm]

Parameter EinstellbereichMin / Max		Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Party 0 – 360 min Mit dieser Betriebsart kann eine einmalige Zeit für die vorübergehende Heizzeitverlängerung des internen Heizkreises eingestellt werden.			0 min 15	min E E
Abwesend 0 – 360 min Mit dieser Betriebsart kann eine einmalige Zeit für die vorübergehende Regelung auf die eingestellte Abwesenheitstemperatur eingestellt werden.			0 min 15	min E E
Urlaub Datum1.TagDatum letzter Tag		Der interne Heizkreis regelt dauerhaft (24 h pro Tag) auf die eingestellte Abwesenheitstemperatur (Parameter [Raumtemperatur Absenken]).Über eine Kalenderfunktion kann ein Zeitraum der Abwesenheit eingegeben werden.	-	1 Tag E E
Feiertag	Datum 1.TagDatum letzter Tag	Über eine Kalenderfunktion kann ein Zeitraum der Anwesenheit eingegeben werden.In diesem Zeitraum wird ausschließlich nach den Einstellungen für "Sonntag" in den Zeitprogrammen [Heizkreis Automatik 1] und [Warmwasser Automatik 1] geregelt.	-	1 Tag E E
Heizkreis Automatik 1	siehe Kap. 4.3	In diesem Menü kann das 1. Zeitprogramm für den internen Heizkreis parametriert werden. Es können 3 Schaltzyklen mit einer Auflösung von 15 Minuten eingestellt werden. Die Eingabe ist für jeden einzelnen Wochentag separat möglich. Format: (Ein) hh:mm - hh:mm (Aus)Ebenfalls können die Zyklen von Montag bis Freitag, Samstag bis Sonntag und Montag bis Sonntag parametriert werden.	siehe Tab. 15-3	15 min E E
Heizkreis Automatik 2	siehe Kap. 4.3	In diesem Menü kann das 2. Zeitprogramm für den internen Heizkreis parametriert werden. Es können 3 Schaltzyklen mit einer Auflösung von 15 Minuten eingestellt werden. Die Eingabe ist für jeden einzelnen Wochentag separat möglich. Format: (Ein) hh:mm - hh:mm (Aus)Ebenfalls können die Zyklen von Montag bis Freitag, Samstag bis Sonntag und Montag bis Sonntag parametriiert werden.	siehe Tab. 15-3	15 min E E
Warmwasser Automatik 1	siehe Kap. 4.3	In diesem Menü kann das 1. Zeitprogramm für die Warmwasserbereitung parametriert werden. Es können 3 Schaltzyklen mit einer Auflösung von 15 Minuten eingestellt werden. Die Eingabe ist für jeden einzelnen Wochentag separat möglich. Format: (Ein) hh:mm - hh:mm (Aus)Ebenfalls können die Zyklen von Montag bis Freitag, Samstag bis Sonntag und Montag bis Sonntag parametriert werden.	siehe Tab. 15- 3	15 min E E

7 Parametereinstellungen

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Warmwasser Automatik 2	siehe Kap. 4.3 In	diesem Menü kann das 2. Zeitprogramm für die Warmwasserbereitung parametriert werden. Es können 3 Schaltzyklen mit einer Auflösung von 15 Minuten eingestellt werden. Die Eingabe ist für jeden einzelnen Wochentag separat möglich. Format: (Ein) hh:mm - hh:mm (Aus)Ebenfalls können die Zyklen von Montag bis Freitag, Samstag bis Sonntag und Montag bis Sonntag parametriert werden.	siehe Tab. 15-3	15 min E	E
Zirkulations-programm	siehe Kap. 4.3 In	diesem Menü kann ein Zeitprogramm für die Zirkulationspumpe parametriert werden. Es können 3 Schaltzyklen mit einer Auflösung von 15 Minuten eingestellt werden. Die Eingabe ist für jeden einzelnen Wochentag separat möglich. Format: (Ein) hh:mm - hh:mm (Aus)Ebenfalls können die Zyklen von Montag bis Freitag, Samstag bis Sonntag und Montag bis Sonntag parametriert werden.	siehe Tab. 15-3	15 min E	E
Zeitprogramm Reset	Party In dies	sem Menü können die Zeitprogramme auf Werkseinstellungen zu-rückgesetzt werden. Hierzu die jeweiligen Zeitprogramme auswählen und anschließend die Auswahl mit dem Bestätigen-Ion bestätigen.	-- E E
	Abwesend
	Urlaub
	Feiertag
	Heizkreis Automatik 1
	Heizkreis Automatik 2
	Warmwasser Automatik 1
	Warmwasser Automatik 2
	Zirkulationsprogramm

Tab. 18-11 Parameter in Menü „Zeitprogramm“

7.5 Einstellungen

[→ Hauptmenü→ Einstellungen]

7.5.1 Menü: Anzeigeeinstellungen

[→ Hauptmenü → Einstellungen → Anzeige]

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Sprache Deutsch	Landessprache der Anzeigetexte an der Bedieneinheit - E E		☑
	English		☐
	Français		☐
	Nederlands		☐
	Espanol		☐
	Italiano		☐
	Português		☐
Uhrzeit Uhrzeit im Format Stunden		/ Minuten.	E E
Datum		Aktuelles Datum im Format Tag / Monat / Jahr. Der aktuelle Wochentag wird anhand des Datums automatisch berechnet.			E	E
LCD Helligkeit	10 – 100%	Helligkeit des Displays	80%	10%	E	E
LCD Beleuch-tungsdauer	1 - 60 s	Beleuchtungsdauer des Displays	30 s	1 s	E	E

Tab. 18-13 Parameter in Menü „Anzeigeeinstellungen“

7 Parametereinstellungen

7.5.2 Menü: System

[→ Hauptmenü → Einstellungen → System]

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Aussengerät Keine Auswahl Typ Wärme pumpenaußengerät - - N E
Innengerät Keine Auswahl Typ Wärme pumpeninnengerät. Anpassung des Einstellwerts wichtig, da die Gerätetypen unterschiedliche Abtaulogiken beinhalten.			- - N E
Heizsystem (*)	Fussbodenhei-zung	Wärmeübertragertyp im Heizsystem.Wird „Radiator“ gewählt und hohe Vorlauftemperaturen sind erwünscht, kann es sinnvoll sein, den Parameter [Max. Vorlauftemperatur] auf 65°C zu erhöhen ([→ Hauptmenü → Konfiguration → Heizen]).	☑	- N E
	Konvektor		☐
	Radiator		☐
Pumpe dT Heizen (*)	3 - 10 Erforderlicher Temperaturunterschied zwischen Rücklauf- und Vorlauftem-peratur. Falls ein minimaler Temperaturunterschied für einen guten Betrieb der Heizverteilsysteme im Heizmodus erforderlich ist.		5 1 N E
Pumpe dT Kühlen (*)	3 - 10 Erforderlicher Temperaturunterschied zwischen Rücklauf- und Vorlauftem-peratur. Falls ein minimaler Temperaturunterschied für einen guten Betrieb der Heizverteilsysteme im Kühlmodus erforderlich ist.		5 1 N E
Pumpenlimit Der Parameter legt die maximale Pumpendrehzahl fest. Unter normalen Bedingungen sollte die Standardeinstellung NICHT geändert werden. Die Begrenzung der Pumpendrehzahl wird übergangen, wenn sich die Durch-flussmenge im Bereich des minimalen Durchflusses befindet. Der bei begrenzter Pumpendrehzahl resultierende Wasserdurchfluss ist der Pumpenkennlinie zu entnehmen (siehe Installations- und Wartungsanleitung Daikin Altherma EHS(X/H))			6 1 N E

Tab. 18-14 Parameter in Menü „System“

7.5.3 Menü: Externe Wärmequelle

[→ Hauptmenü → Einstellungen → Ext. Quelle]

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Konfig. exter-ne Wärme-quelle		Einstellung, ob zusätzlicher externer Wärmeerzeuger für Warmwasserbe-reitung (WW) und/oder Heizungsunterstützung (HZU) vorhanden ist.		-N E
	Kein externer Wär-meerzeuger	Wärmepumpe ist einzige Wärmequelle
	Backup-HeaterBUH	Optionaler Heizstab (3N~) in Speicherbehälter verbaut
	WW + Heiz-Unter-stützung	Ein alternativer Wärmeerzeuger (z. B. Backup-Heater 1N~) übernimmtWarmwasserbereitung und Heizungsunterstützung
	Zwei externe Wär-meerzeuger	Zwei externe Wärmeerzeuger: Alternativer WEZ 1 (z. B. Backup-Heater1N~) übernimmt Warmwasserbereitung und alternativer WEZ 2 übernimmtHeizungsunterstützung
Ext. LeistungWarmwasser	1 – 40 kW Wärmeleistung des elektrischen Zuheizers für Warmwasserbereitung 3 kW 1 kW		N E
Ext. LeistungStufe 1 (*)	1 – 40 kW Wärmeleistung des elektrischen Zuheizers bei Heizungsunterstützung Stu-fe 1siehe Betriebsanleitung des Heizstabes BUxx.		3 kW 1 kW N E
Ext. LeistungStufe 2 (*)	1 – 40 kW Wärmeleistung des elektrischen Zuheizers bei Heizungsunterstützung Stu-fe 2siehe Betriebsanleitung des Heizstabes BUxx.		3 kW 1 kW N E
Bivalenzfunk-tion (*)		Die Bivalenzfunktion ist für den Betrieb des optionalen Zuheizers aufgrundeiner Backup-Anforderung (Raumheizbetrieb) relevant.		-N E
	Zuheizen immermöglich	Betrieb des Backup-Heaters ist immer möglich.
	Zuheizen T-Biva-lenz abhängig	Backup-Heater wird erst freigeben, wenn die im Parameter [Bivalenztem-peratur] eingestellte Temperatur unterschritten wird.
Bivalenztem-peratur	-15°C - +35°C Einstellung beeinflusst die im Parameter [AUX-Schaltfunktion] definierteWirkungsweise des potenzialfreien AUX-Schaltkontakts (Wechselschalt-ausgang A).Nur wenn Parameter [Bivalenzfunktion] = Zuheizen T-Bivalenz:Außentemperatur, ab welcher der optionale Zuheizer zur Unterstützung derRaumheizung aktiviert wird. Die Bivalenztemperatur ist für den Betrieb desoptionalen Zuheizers aufgrund einer Backup-Anforderung (Raumheizbe-trieb) relevant. Hierfür wird die Temperatur des im Wärmepumpenaußen-gerät integrierten Temperatursensors (Infowert TA) verwendet.		0°C 1°C N E

Tab. 18-15 Parameter in Menü „Externe Wärmequelle“

7.5.4 Menü: Ein-/Ausgänge

[→ Hauptmenü → Einstellungen → Ein-/Ausgänge]

Parameter	EinstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Smart Grid Auswertung des SG-Signals (siehe Kap. 4.4). - N E
			Aus Funktion Smart Grid nicht aktiv, SG-Signal wird nicht ausgewertet.	☑
			Ein Je nach Signal des Energieversorgungsunternehmens wird die Wärme-pumpe abgeschaltet (keine Frostschutzfunktion) oder auf höheren Tempe-raturen betrieben.	☐
Modus Smart Grid		Nur wenn Parameter [Smart Grid] = Ein:Dient zu einer möglichen Soll-Temperaturerhöhung bei einem Smart Grid-Einschaltbefehl.		- N E
							☐

7 Parametereinstellungen

Parameter	EinstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Interlinkfunkti-on		Konfiguration für Anlagen, die mit 2 verschiedenen Vorlauf-Solltemperatu-ren betrieben werden (siehe Kap. 4.4.4).Eine mögliche Anwendung ist z. B. die zusätzliche Einbindung eines HP convector in ein Flächenheiz- und Kühlsystem.Voraussetzung: Am Steckeranschluss J16 der Daikin Altherma EHS(X/H) sind 2 Raumthermostate angeschlossen.		- N E
	Aus Deaktiviert		☑
	Ein Auswertung der Schaltkontakte Heizen und Kühlen am Steckeranschluss J16 auf der Schaltplatine RoCon BM2C.Aktivieren des Kühlbetriebs nur durch Umstellen der Betriebsart auf "Küh-len" (siehe Kap. 4.1).Einstellung des Parameters [Raumthermostat] wird nicht mehr ausgewer-tet.Offene Schaltkontakte: nur Frostschutz aktivBetriebsart "Heizen" und "Automatik 1" / "Automatik 2" während der Schaltzyklen im Tagbetrieb aktiv.Geschlossener Schaltkontakt Heizen = IL1:Es wird auf die normale Vorlauf-Solltemperatur gemäß den Parame-tereinstellungen in [→ Hauptmenü → Konfiguration → Heizen] gere-gelt.Geschlossener Schaltkontakt Kühlen = IL2:Es wird auf die erhöhte Vorlauf-Solltemperatur geregelt (normale Vor- lauf-Solltemperatur + Wert des Parameters [Interlink Temperaturerhö-hung ]. Priorität, falls beide Schaltkontakte geschlossen sind!Betriebsart "Kühlen" aktiv.Geschlossener Schaltkontakt Heizen = IL1:Es wird auf die normale Vorlauf-Solltemperatur gemäß den Parame-tereinstellungen in [→ Hauptmenü → Konfiguration → Heizen] gere-gelt.Geschlossener Schaltkontakt Kühlen = IL2:Es wird auf die abgesenkte Vorlauf-Solltemperatur geregelt (normale Vor- lauf-Solltemperatur - Wert des Parameters [Interlink Temperaturreduktion]. Priorität, falls beide Schaltkontakte geschlossen sind		☐
Programmier-barer Aus-gang (230V)		Konfigurieren des Multifunktionsausgangs (230 V, Anschluss J14): - N E
	Inaktiv Der Ausgang ist ohne Funktion.		☐
	Anforderung Heiz-kreis	Sammlerpumpe – Der Ausgang wird aktiv, sobald ein Heizkreis des Sys-tems eine Wärmeanforderung zum Wärmeerzeuger meldet.	☐
	Anforderung Zirku-lation	Zirkulationspumpe – Der Ausgang wird je nach Parametrierung entweder nach dem Zeitprogramm der Zirkulationspumpe oder nach dem Zeitpro-gramm der Warmwasserbereitung aktiviert (siehe Kap. 4.3).	☑
	Anforderung direk-ter Heizkreis	Zubringerpumpe – Der Ausgang wird aktiv, sobald für den direkten Heiz-kreis des Wärmeerzeugers eine Wärmeanforderung ansteht.	☐
Funktion Brennersperr-kontakt	Widerstandswerte	Wahl der Funktionalität des Schaltkontakts EXT (J8) (siehe Kap. 4.1) - N E	☑
	Brennersperrkon-takt		☐

7 Parametereinstellungen

Parameter	EinstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
AUX-Schalt-funktion		Einstellung weist die Schaltbedingungen für den potenzialfreien AUX-Schaltkontakt zu (Wechsel Schaltausgang A, siehe Kap. 4.4.4).		-N E
	Inaktiv Funktion	deaktiviert.AUX-Schaltkontakt schaltet;
	Schaltschwelle TDHW (AUX)	Wenn Speichertemperatur (Tdhw) ≥ Wert Parameter [Schaltschwelle TD-HW (AUX)] ist.
	Anforderung Heizen/Kühlen	Wenn eine Kühlanforderung oder Heizanforderung vorliegt.
	Anforderung BUH	Wenn eine Warmwasseranforderung an den Backup-Heater (BUxx) vorliegt oder der konfigurierte Backup-Heater zur Heizungsunterstützung angefordert wird.
	Fehler Wenn	ein Fehler anliegt
	TVBH > 60 °C W	Wenn der Fühlerwert (TVBH) >60°C ist.
	Außentemperatur	Wenn die Außentemperatur < Parameterwert [Bivalenztemperatur] ist.(Wärmepumpe arbeitet weiter = paralleler Bivalenzbetrieb)
	Außentemperatur + WW/Heizen	Wenn die Außentemperatur < Parameterwert [Bivalenztemperatur] ist + ei-ne Anforderung Heizen oder eine Warmwasseranforderung vorliegt. (Wär-mepumpe arbeitet nicht weiter = alternativer Bivalenzbetrieb)
	Anforderung WW	Wenn eine Warmwasseranforderung besteht.
	Außentemperatur + Heizen	Wenn Außentemperatur < Parameterwert [Bivalenztemperatur] + Wärme-anforderung "Raumheizung" (nicht für Warmwasseranforderung). Wärme-pumpe arbeitet unterhalb dem im Parameter [Bivalenztemperatur] einge-stellten Wert nicht mehr im Raumheizbetrieb - nur noch im Warmwasser-betrieb.Anwendung: Alternativer Bivalenzbetrieb Raumheizung, wenn Heizkessel hydraulisch so eingebunden ist, dass er das druckloses Speicherwasser der Daikin Altherma EHS(X/H) direkt erwärmt (Anschluss über Solarans-chlüsse).
	Multi-Oil Wenn	Außentemperatur < Parameterwert [Bivalenztemperatur] + Wärme-anforderung "Raumheizung" (nicht für Warmwasseranforderung). Wärme-pumpe arbeitet unterhalb dem im Parameter [Bivalenztemperatur] einge-stellten Wert nicht mehr im Raumheizbetrieb - nur noch im Warmwasser-betrieb.Anwendung: Alternativer Bivalenzbetrieb Raumhenzung, wenn Heizkessel hydraulisch im Vorlauf der Wärmepumpe eingebunden ist. Für diese An-wendungsart muss die Frostschutzfunktion an der Daikin Altherma EHS(X/H) deaktiviert werden (Parameter [Frostschutztemperatur] = Aus).
	Betriebsart Kühlen	Wenn sich die Wärmepumpe in der Betriebsart "Kühlen" befindet.
AUX-Warte-zeit	0-600 s AUX-	Schaltkontakt (A) schaltet erst verzögert, wenn die Schaltbedingung(siehe Parameter [AUX-Schaltfunktion]) länger als die eingestellte Zeit an-steht.	120 s 5 s	N E
Schaltschwelle TDHW(AUX)	20 – 85°C Schaltschwelle Speichertemperatur (Tdhw) für AUX-Schaltkontakt (siehe Parameter [AUX-Schaltfunktion]).		50°C 1°C	N E

Tab. 18-16 Parameter in Menü „Ein-/Ausgänge“

7.5.5 Menü: Intelligentes Speicher Management

[→ Hauptmenü → Einstellungen → ISM]

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstellung	Schrittweite	Zugriff
					BE	HF
Continuous heating		Die Funktion erlaubt das ununterbrochene Heizen auch während dem Abtauen des Verdampfers. Damit kann ein hoher Komfort auch bei schnell reagierenden Heizsystemen (z.B. Konvektoren) gewährleistet werden.		- N E
	Aus Kein un	unterbrochenes Heizen	☐
	Ein Ununter	brochenes Heizen. Heizwärme wird während dem Abtauen des Verdampfers aus dem Speicher entnommen.	☑
Heizungsunterstützung (HZU)		Heizungsunterstützung aus Warmwasserspeicher, wenn Mindesttemperatur überschritten ist (siehe Kap. 4.4 und Parameter [HZU Hysterese]).		- N E
	Aus Keine	Heizungsunterstützung	☐
	Ein Heizungsunterstützungsfunktion aktiv		☑
Leistung BIV 3	- 40 kW Einstellung begrenzt Leistung der Heizungsunterstützung. 15 kW 1 kW N E
HZU Hysteresse	2 - 15 Nur wenn Parameter [Heizungsunterstützung (HZU)] = Ein.Heizungsunterstützung wird aktiviert, wennTdhw > THZUmin + 4 K und Tdhw > [Vorlauftemperatur Soll] + 1 K.Die Heizungsunterstützung wird deaktiviert, wennTdhw < THZUmin oder Tdhw < [Vorlauftemperatur Soll].THZUmin = Gerade aktive Warmwasser-Solltemperatur [Vorlauftemperatur Soll] + eingestellter Parameterwert [HZU Hysterese].Tdhw = aktuelle Warmwasserspeichertemperatur[Vorlauftemperatur Soll] = gerade aktive Vorlauf-Solltemperatur (siehe Kap. 4.5)	5 1 N E
HZU Max.Temperatur	5 - 85°C Einstellung begrenzt die Vorlauf-Solltemperatur (gemessen an t v, BH) bei aktiver Heizungsunterstützungsfunktion.		60°C	1°C N E
Min. LeistungPumpe	40 - 80%	Untergrenze für den Pumpenbetrieb. Wird nur angewendet, wenn Heizungsunterstützung aktiv ist oder Wärme durch eine externe Wärmequelle erzeugt wird.	50%	1%	N E
Max. LeistungPumpe	60 - 80%	Obergrenze für den Pumpenbetrieb. Wird nur angewendet, wenn Heizungsunterstützung aktiv ist oder Wärme durch eine externe Wärmequelle erzeugt wird.	80%	1%	N E

Tab. 18-17 Parameter in Menü „Intelligentes Speicher Manag.“

7.5.6 Menü: Spezialfunktionen

[→ Hauptmenü → Einstellungen → Spezial]

Parameter E	instellbereichMin / Max	Beschreibung Werk-	seinstellung	Schritt-weite	Zugriff
					BE	HF
Flüsterbetrieb		Modus für geräuscharmen Betrieb bei reduzierter Leistung (siehe Kap. 4.4).		- N E
	Inaktiv	Inaktiv	☑
	Aktiv	Aktiv	☐
	Nachts aktiv	Wird nur nachts zwischen 22:00 Uhr und 6:00 Uhr im Flüstermodus betrieben.	☐
Geräuschlevel		Bei Wahl des geräuscharmen Betriebs können drei Geräuschlevel einge-stellt werden.		- N E
	Min. Geräuschreduktion	Bei kälteren Umgebungsbedingungen kann die Leistung sinken.	☑
	Med. Geräuschreduktion	Unter allen Bedingungen ist eine reduzierte Leistung möglich.	☐
	Max. Geräuschreduktion	Unter allen Bedingungen wird die Leistung reduziert.	☐

Tab. 18-18 Parameter im Menü „Spezialfunktionen“

7.6 Konfiguration

[→ Hauptmenü → Konfiguration]

7.6.1 Menü: Sensoren

[→ Hauptmenü → Konfiguration → Sensoren]

Parameter E	instellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Außentempe-raturfühler (*)	Integrierter Sensor	Auswahl, ob der im Außengerät integrierte Sensor oder ein optionaler Au-ßentemperaturfühler genutzt wird, um Soll-Vorlauftemperaturen zu ermitteln	☑	-N E
	Optionaler Sensor		☐
Warmwasser-fühler		Konfiguration der Warmwasserbereitung: - N E
	Inaktiv Keine	Funktion zur Warmwasserbereitung.	☐
	Sensor Funktion zur Warmwasserbereitung ist aktiviert. Für die Warmwasserbereitung wird ein Speichertemperaturfühler ausgewertet (Ist kein Speichertem-peraturfühler angeschlossen, wird eine Fehlermeldung erzeugt).	☑
	Thermostat Funktion zur Warmwasserbereitung ist aktiviert. Für die Warmwasserbereitung wird ein Thermostatschalter (Ein / Aus) ausgewertet, wobei „offene Klemmen“ als „Kein Bedarf“ ausgewertet wird.	☐
Wasserdruck-sensor		Konfiguration des Sensors zur Erfassung des Wasserdrucks der Anlage. - N E
	Aus Keine Fühlerauswertung		☐
	Ein Fühlerauswertung aktiviert (Ist kein Drucksensor angeschlossen, wird eine Fehlermeldung generiert.)		☑
Außenfühler-korrektur	-5,0 – +5,0 K Individuelle Anpassung für den Messwert der für die Regelung relevanten Außentemperatur.		0,0 K	0,1 K	N E
Wasserdruck Min.	0,1 - 5,0 bar	Definiert den minimalen Wasserdruck.Druckwächterfunktion (nur bei aktiviertem Drucksensor, [Wasserdrucksensor] = Ein): Unterschreitet der Messwert den eingestellten Wert, wird die Daikin Altherma EHS(X/H) abgeschaltet und eine Fehlermeldung generiert.	0,5 bar	0,1 bar	N E
Wasserdruck Max.	0,1 - 5,0 bar	Definiert den maximalen Wasserdruck.Druckwächterfunktion (nur bei aktiviertem Drucksensor, [Wasserdrucksensor] = Ein): Überschreitet der Messwert den eingestellten Wert, wird eine Warnmeldung generiert.	3,0 bar	0,1 bar	N E
Wasserdruck Soll	0,1 - 5,0 bar	Definiert den Soll-Wasserdruck.Druckwächterfunktion (nur bei aktiviertem Drucksensor, [Wasserdrucksensor] = Ein): Unterschreitet der Messwert den eingestellten Wert um mehr als den im Parameter [Max. Druckverlust] eingestellten Wert, wird eine Warnmeldung generiert.	0,9 bar	0,1 bar	N E
Max. Druck-verlust	0,1 - 5,0 bar	Definiert den maximal akzeptablen Druckverlust in der Heizungsanlage.Druckwächterfunktion (nur bei aktiviertem Drucksensor, [Wasserdrucksensor] = Ein): Unterschreitet der Messwert den im Parameter [Wasserdruck Soll] eingestellten Wert um mehr als den eingestellten Wert, wird eine Warnmeldung generiert.	0,5 bar	0,1 bar	N E

Tab. 18-20 Parameter in Menü „Sensoren“

7.6.2 Menü: Heizkreis Konfiguration

[→ Hauptmenü → Konfiguration → HK-Konfig]

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Witterungsge-führt		Auswahl der Methode zur Ermittlung der Soll-Vorlauftemperatur. - N E
	Vorlauftemperatur fix	Vorlauftemperatur fix: Regelung auf einen festen Vorlaufwert (je nach Be-triebsweise)
	Witterungsgeführt	Witterungsgeführt: Witterungsgeführte Regelung anhand der Heizkurve.
Frostsucht-temperatur	Aus Kein Frostschutz des Heizkreises 0°C 1°C E E
	-15 – 5°C Wenn die Außentemperatur unter den eingestellten Wert sinkt, schaltet die Anlage in den Frostschutzbetrieb (Einschalten der Pumpen). Die Funktion wird beendet, wenn die Außentemperatur über den eingestellten Wert +1 K steigt.
Gebäude-dämmung	Aus Einstellung des Gebäudedämmstandards. Dadurch werden die gemittelte Außentemperatur und die automatischen Anpassungen der Heizkurve und der Heizzeiten beeinflusst.				- E E
	Gering
	Normal
	Gut
	Sehr gut
Umschalttem-peratur Heiz-kreis		Automatische Aktivierung des Kühlbetriebs. Aus 1°C N E
	Aus Deaktiviert
	10 - 40°C Überschreitet die Außentemperatur den eingestellten Wert, wird auf die Be-triebsart "Kühlen" gestellt. Sinkt die Außentemperatur um 2 K unter den eingestellten Wert, wird automatisch auf die zuvor aktivierte Betriebsart zu-rückgeschaltet

Tab. 18-21 Parameter in Menü „Heizkreis Konfiguration“

7.6.3 Menü: Heizen

[→ Hauptmenü → Konfiguration → Heizen]

Parameter	EinstellbereichMin / Max	Beschreibung	Werkseinstellung	Schrittweite	Zugriff
					BE	HF
Heizgrenze Heizbetrieb	Aus	Einstellen der automatischen Sommerabschaltung des Heizbetriebs. Übersteigt die durch den Regler gemessene und gemittelte Außentemperatur den eingestellten Wert um 1 K, so wird der Heizkreis abgeschaltet. Die Beheizung wird wieder freigegeben, wenn die Außentemperatur die eingestellte Heizgrenze unterschreitet.	19°C	1 K	E	E
	10 – 40°C
Heizgrenze Absenkbetrieb	Aus	Einstellen der Heizgrenze zur "Abschaltung" des Heizkreises während der Absenkzeit (Funktionsweise wie Parameter [Heizgrenze Heizbetrieb]).	10°C	1 K	E	E
	10 – 40°C
Heizkurve	0,0 - 3,0 Nur	wenn Parameter [Witterungsgeführt] = Witterungsgeführt: Einstellung der Heizkurve. Die Heizkurve gibt die Abhängigkeit der Vorlaufsolltemperatur des Heizkreises von der Außentemperatur wieder (siehe Kap. 4.5).	0,5	0,1	E	E
Vorlauftemperatur Überhöhung (*)	0 - 4	Diese Funktion legt fest, wie hoch die Wassertemperatur über die Soll-Vorlauftemperatur steigen darf, bevor der Verdichter gestoppt wird. Der Verdichter nimmt den Betrieb wieder auf, wenn die Vorlauftemperatur unter die Soll-Vorlauftemperatur fällt. Diese Funktion gilt NUR für den Heizmodus.	3	1 N	E
Vorlauftemperatur Heizbetrieb	20 – 90°C	Nur wenn Parameter [Witterungsgeführt] = Witterungsgeführt Einstellung der Vorlaufsolltemperatur für den Heizkreis während der Heizzeit bei Betriebsart: "Automatik 1", "Automatik 2", "Heizen".	40°C	1°C E	E
Vorlauftemperatur Absenkbetrieb	10 – 90°C	Nur wenn Parameter [Witterungsgeführt] = Witterungsgeführt Einstellung der Vorlaufsolltemperatur für den Heizkreis während der Absenkzeit bei Betriebsart: "Automatik 1", "Automatik 2", "Absenken".	10°C	1°C E	E

7 Parametereinstellungen

Parameter	EinstellbereichMin / Max	Beschreibung Werkseinstel-	lung	Schritt-weite	Zugriff
					BE	HF
Max. Vorlauf-temperatur	20 – 90°C Einstellung begrenzt die Vorlauftemperatur (gemessen an t v_z ) bei akti-ver Heizungsunterstützungsfunktion.Die ermittelte Vorlaufsolltemperatur des Heizkreises wird auf den hier eingestellten Maximalwert begrenzt.Fordert ein optional angeschlossener, gemischter Heizkreis eine höhe-re Temperatur des Wärmeerzeugers an, so wird diese berücksichtigt.Somit läuft die interne Umwälzpumpe des Wärmeerzeugers immer,wenn dieser eingeschaltet ist. Wenn der direkte Heizkreis eine Fußbo-denheizung versorgt, ist daher ein mechanischer Temperaturbegren-zer einzubauen, um ein Überhitzen des Estrichs zu verhindern.		80°C 1°C NE
Min. Vorlauf-temperatur	10 – 90°C Die ermittelte Vorlaufsolltemperatur des Heizkreises wird auf den hier eingestellten Minimalwert begrenzt..		28°C 1°C NE
Raumein-fluss		Nur bei angeschlossenem und dem Heizkreis zugeordnetem Raum-regler:Einstellung, welchen Einfluss die Abweichung der vom EHS157034 gemessenen Raumtemperatur vom aktuellen Sollwert (siehe Kap. 4.2) auf die Vorlauftemperatur hat.	Aus 1 KE E
	Aus, Rein witterungsgeführte Vorlauftemperaturregelung
	0 K Rein witterungsgeführte Vorlauftemperaturregelung, aber interne Um-wälzpumpe läuft nach einer Wärmeanforderung während der Absenk-zeit bis zum nächsten Heizzyklus weiter.
	1 – 20 K Bewirkt eine Korrektur der Vorlaufsolltemperatur (Parallelverschiebung der Heizkurve) um den eingestellten Faktor. Wenn die gemessene Temperatur 2 K unter dem Sollwert liegt, wird die Vorlaufsolltemperatur um das 2-Fache des eingestellten Werts angehoben.
Raumsensor Anpassung	-5 - +5 K Nur bei angeschlossenem und dem Heizkreis zugeordnetem Raum-regler.Individuelle Anpassung der für die Regelung relevanten Raumtempe-ratur.Sollte eine systematische Abweichung der vom EHS157034 gemesse-nen Raumtemperatur zu der im Aufenthaltsbereich dieses Raumes tat-sächlichen Temperatur festgestellt werden, kann der Messwert um den eingestellten Wert korrigiert werden.		0,0 K 1 KE E

7 Parametereinstellungen

Parameter	EinstellbereichMln / Max	Beschreibung Werkseinstel-	lung	Schritt-weite	Zugriff
					BE	HF
Heizkurvena-daption		Funktion kann nur bei angeschlossenem und dem Heizkreis zugeord-netem Raumregler ausgeführt werden:		-N E
	Aus Aus: Deaktiviert		☑
	Ein Aktiviert = Start einer einmaligen automatischen Heizkurvenadaption.Voraussetzungen:• Außentemperatur <8°C• Einstellung der Betriebsart: "Automatik 1" oder "Automatik 2"• Dauer der Absenkphase mindestens 6 StundenFunktion: Zu Beginn der Absenkzeit wird die aktuelle Raumtemperatur als Sollwert für die folgenden 4 Stunden gesetzt. Die Heizkurve wird von der Regelung aus den Vorlaufsolltemperaturen ermittelt, die zum Halten dieser Raumtemperatur erforderlich sind.Wird die automatische Heizkurvenadaption unterbrochen, so pausiert die Funktion, bis sie am nächsten Tag erfolgreich durchgeführt oder beendet wird (Einstellen des Parameters auf "Aus" oder Ändern der aktuellen Betriebsart).Während der automatischen Heizkurvenadaption sind die Warmwas-serbereitung und die Aufheizoptimierung gesperrt.	☐
InterlinkTemperatur-erhöhung	1 – 50 K Nur	wenn Parameter [Interlinkfunktion] = Ein:Vorlauf-Solltemperatur wird bei geschlossenem RT-Schaltkontakt Kühlen um den eingestellten Wert erhöht. Anforderung z. B. durch HP con-vector.	5 K 1 K N E
ComfortHeating	AusEin	Kann die Wärmepumpe den Heizbedarf bei sehr niedrigen Außentem-peraturen nicht decken, wird Wärme aus dem Speicher entnommen und für die Raumheizung genutzt (Siehe Kap. 4.5.4)• Aus: Erst bei nicht gedecktem Heizbedarf wird die Speichertemperatur angehoben. In der Zeit, die zur Temperaturanhebung benötigt wird, kann es zu geringen Komforteinbußen kommen.• Ein: Bei entsprechenden Außentemperaturen wird die Speichertem-peratur immer über die für den Warmwasserbedarf eingestellte Speichertemperatur angehoben. Es erhöht sich gegebenenfalls der Stromverbrauch der Wärmepumpe.	☑☐		N	E

Tab. 18-22 Parameter in Menü „Heizen“

7.6.4 Menü: Kühlen

[→ Hauptmenü → Konfiguration → Kühlen]

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
VL-Soll Start Kühlen	5 - 25°C	Nur wenn Parameter [Witterungsgeführt] = Witterungsgeführt:Einstellung der Kühlvorlauf-Solltemperatur beim Start des Kühlbetriebs (Außentemperatur = Parameter [Start Kühlen A-Temp])	18°C 1°C	E	E
VL-Soll Max Kühlen	5 - 25°C	Nur wenn Parameter [Witterungsgeführt] = Witterungsgeführt:Einstellung der minimalen Kühlvorlauf-Solltemperatur. Diese wird ab der Außentemperatur (Parameter [Max Kühlen A-Temp]) konstant gehalten.	8°C	1°C	E	E
Start Kühlen A-Temp	15 - 45°C Nur	wenn Parameter [Witterungsgeführt] = Witterungsgeführt:Einstellung, ab welcher Außentemperatur der Kühlbetrieb mit der höchsten Kühlvorlauf-Solltemperatur [VL-Soll Start Kühlen] startet (Einstellbedingung: Betriebsart "Kühlen").	24°C 1°C	E	E
Max Kühlen A-Temp	20 - 45°C Nur	wenn Parameter [Witterungsgeführt] = Witterungsgeführt:Einstellung, bei welcher Außentemperatur die niedrigste Kühlvorlauf-Solltemperatur [VL-Soll Max Kühlen] vorgegeben wird (Einstellbedingung: Betriebsart "Kühlen").	35°C 1°C	E	E

7 Parametereinstellungen

Parameter EinstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
				BE	HF
Untergrenze Vorlauftempe-ratur	5 - 25°C Nur wenn Parameter [Witterungsgeführt] = Witterungsgeführt:Einstellung der absoluten Untergrenze der Kühlvorlauf-Solltemperatur. Begrenzung wirkt, falls aus anderen Parametereinstellungen eine niedrigere Kühlvorlauf-Solltemperatur ermittelt würde.	18°C 1°C N E
Vorlauftempe-ratur Kühlbe-trieb	8 - 30°C Nur wenn Parameter [Witterungsgeführt] = Vorlauftemperatur fix:Einstellung der Kühlvorlauf-Solltemperatur (Festwert) bei aktivem Kühlbe-trieb.	18°C 1°C E E
Kühlsollwert Korrektur	-5,0 - +5,0 K Parallelverschiebung der Kühl-Kennlinie um den eingestellten Wert. 0,0 K 1 K N E
Interlink Tem-peraturreduk-tion	1 - 50 K Nur wenn Parameter [Interlinkfunktion] = Ein:Kühlvorlauf-Solltemperatur wird bei geschlossenem RT-Schaltkontakt Küh-len um den eingestellten Wert reduziert (siehe Parameter [Interlinkfunkti-on]). Anforderung z. B. durch HP convector.	5 K 1 K N E

Tab. 18-23 Parameter in Menü „Kühlen“

7.6.5 Menü: Warmwasser
[→ Hauptmenü → Konfiguration → WW]

Parameter E	instellbereichMin / Max	Beschreibung Werk-	selnstellung	Schrittweite	Zugriff
					BE	HF
Max. Warmwasser Ladezeit	10 – 240 min	Einstellung der maximalen Dauer eines Warmwasserbereitungszyklus. Da-nach Abbruch der Warmwasserbereitung, wenn die aktuelle Warmwasser-temperatur nicht den eingestellten Sollwert in Parameter [Warmwassertem-peratur Soll 1] erreicht.	60 min	10 min	N E
Warmwasser Sperrzeit	0 – 180 min	Einstellung der Sperrzeit nach Abschluss oder Abbruch eines Warmwas-serbereitungszyklus. Die erneute Anforderung einer Warmwasserbereitung wird frühestens nach Ablauf dieser Sperrzeit bedient.	30 min	10 min	N E
Warmwasser Hysterese	2 - 20 K Schaltschwelle WarmwasserladungEinstellung der Temperaturdifferenz, um die die Temperatur im Warmwas-serspeicher gegenüber der gerade gültigen Warmwasser-Solltemperatur [Warmwassertemperatur Soll] absinken darf, bevor die Wärmepumpe für die Warmwasserladung angeschaltet werden soll.		7 K 1 K	E E
Wartezeit ext. Wärmeerzeuger	20 - 95 min	Verzögerungszeit, ab wann der zusätzliche Wärmeerzeuger die Wärme-pumpe bei einer Warmwasserladung unterstützen darf (siehe Kap. 4.5).	50 min 1	min E E
Zirkulations-pumpe An-steuerung		Einstellung zur Ansteuerung einer Zirkulationspumpe. Verwendung in Frankreich nicht zulässig!		-	E E
	Aus	Optionale Zirkulationspumpe wird synchron zum aktiven Schaltzeitpro-gramm zur Warmwasserbereitung angesteuert.	☑
	Ein	Optionale Zirkulationspumpe wird nach dem Schaltzeitprogramm [Zirkulati-onsprogramm] angesteuert.	☐
Zirkulations-pumpe Intervall		Einstellung der Intervallsteuerung für optionale Zirkulationspumpe. Verwen-dung in Frankreich nicht zulässig!	Aus	1 min	E E
	Aus	Deaktiviert. Die Zirkulationspumpe läuft während der Freigabezeiten des zugewiesenen Schaltzeitprogramms (Parameter [Zirkulationspumpe An-steuerung]) permanent durch.
	1 – 15 min	Die Zirkulationspumpe läuft getaktet (Taktverhältnis: Pumpenlaufzeit = Ein-stellwert pro 15 min).

7 Parametereinstellungen

Parameter E	instellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Antilegionellen Tag		Einstellung des Tages zur thermischen Desinfektion des Warmwasserspeichers.	Aus - E	E
	Aus Keine thermische Desinfektion
	Montag...Sonntag	Tag der thermischen Desinfektion
	Täglich Tägliche thermische Desinfektion
Antilegionellen Startzeit	00:00 - 23:45 Einstellung der Startzeit der thermischen Desinfektion des Warmwasser-speichers (Format hh:mm).		03:30 15	min N E
Antilegionellen Temperatur	60 – 70°C Einstellung der Warmwasser-Solltemperatur während der thermischen Desinfektion des Warmwasserspeichers.		65°C 1°C	N E

Tab. 18-24 Parameter in Menü „Warmwasser“

7.6.6 Menü: Zusatzprogramme

[→ Hauptmenü → Konfiguration → Zusatz]

Parameter EinstellbereichMin / Max		Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Relaistest Manuelle Ansteuerungeinzelner Relais zu Testzwecken. Nach Bestätigungdieses Parameters mit dem Drehtaster wird im Display die Liste der Relais1 - 9 mit Auswahlkästchen angezeigt. Bei Auswahl und Bestätigung einesRelais mit dem Drehtaster wird ein Haken im Auswahlkästchen gesetzt unddas betreffende Relais aktiviert. Mehrfachauswahl ist möglich.			-	- N E
Entlüftungs-funktion		Aktivierung der automatischen Entlüftung der Daikin Altherma EHS(X/H)und des angeschlossenen Heizkreislaufs.		- N E
	Aus Deaktiviert		☑
	Ein	Start der Entlüftungsfunktion	☐

7 Parametereinstellungen

Parameter EinstellbereichMin / Max		Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Estrich Funktion zur Estrichtrocknung - N E
			Aus Deaktiviert	☑
			Ein Die Vor aufsolltemperatur wird nach eingestelltem [Estrichprogramm] gere-gelt. Der Tag, an dem die Estrichfunktion aktiviert wird, zählt nicht für die Laufzeit des Estrichprogramms mit. Der erste Tag beginnt dann am Tages-wechsel um 00:00 Uhr. Am Tag der Aktivierung wird für die verbleibende Zeit mit der Vorlaufsolltemperatur des ersten Programmtages geheizt (sie-he Kap. 4.5.7).	☐
Estrichpro-gramm	10 – 70°C pro Heiztag	Einstellung des Ablaufprogramms der Estrichaufheizung. Für eine Dauer von maximal 28 Tagen kann separat für jeden Tag eine eigene Vorlaufsoll-temperatur eingestellt werden. Das Ende des Estrichprogramms wird durch den 1. Tag mit der Sollwerteinstellung „Aus“ definiert (siehe Kap. 4.5.7).	siehe Kap. 4.5.7	1°C N E

Tab. 18-25 Parameter in Menü „Zusatzprogramme“

7.7 Info

[→ Hauptmenü → Info]

7.7.1 Übersicht

[→ Hauptmenü → Info → Übersicht]

Parameter	EinstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Mode	Keine Anforderung	Aktueller Modus der Wärmepumpe.	-	-	S	S
	Heizen
	Kühlen
	Warmwasserbe-reitung
	Defrost
Ext		Externe Anforderung:	-	-	S	S
	Kein externer Mo-dus	Wärmepumpe arbeitet im normalen Betrieb.
	Niedertarif	EVU-Funktion HT/NT aktiv und Niedertarif.
	Hochtarif	EVU-Funktion HT/NT aktiv und Hochtarif.
	SGN	EVU-Funktion Smart Grid aktiv, Normalbetrieb
	SG1	EVU-Funktion Smart Grid aktiv, Abwurf: kein Wärmepumpenbetrieb, keine Frostschutzfunktion.
	SG2	EVU-Funktion Smart Grid aktiv, Einschaltempfehlung, Betrieb mit höheren Solltemperaturen, billiger Strom.
	SG3	EVU-Funktion Smart Grid aktiv, Einschaltbefehl und Speicherladung auf 70°C, billiger Strom
RT		Raumthermostat / Interlink:	-	-	S	S
	Aus Wenn [Interlinkfunktion] = Ein: nur Frostschutz; sonst: Aus
	Anforderung	Wenn [Raumthermostat] = Ja
	Keine Wärmean-forderung	Wenn [Raumthermostat] = Ja
	IL1 Wenn [Interlinkfunktion] = Ein: normale Vorlauf-Solltemperatur
	IL2 Wenn [Interlinkfunktion] = Ein: Im Heizbetrieb erhöhte Vorlauf-Solltemperatur, im Kühlbetrieb reduzierte Vorlauf-Solltemperatur
Pump	Aus	Status der internen Heizungsumwälzpumpe (An/Aus)	-	-	S	S
	Ein
V	-	Aktueller Volumenstrom (Durchfluss) in der Heizungsanlage	-	-	S	S
EHS	-	Aktuelle Leistung des optionalen Backup-Heaters in kW	-	-	S	S
TV	-	Aktuelle Vorlauftemperatur nach dem Plattenwärmetauscher (tV) in °C	-	-	S	S
TVBH	-	Aktuelle Vorlauftemperatur nach Heizungsunterstützung (tV,BH) in °C	-	-	S	S

7 Parametereinstellungen

Parameter	EinstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
TR - Aktuelle Rücklauftemperatur in °C -- S S
Tdhw - Aktuelle Temperatur im Warmwasserspeicher in °C -- S S
Psyst - Aktueller Wasserdruck im Heiznetz in bar -- S S
BPV - Aktuelle Stellung des Mischventils 3UVB1 (0%: Heiznetz; 100%: Interner Bypass)			-- S S
3UVD - Aktuelle Stellung des Mischventils 3UVDHW (0%: Heiznetz; 100%: Warm-wasserspeicher)			-- S S
TA2 - Aktuelle Außentemperatur in °C (am optionalen Außentemperaturfühler) -- S S
Tliq2	- Aktuell Kältemittel-Temperatur °C		-- S S
Flüsterbetrieb	Inaktiv	Status des Flüsterbetriebs	-	-	S	S
	Aktiv
	Nachts aktiv
HZU	Aus	Status der Heizungsunterstützung	-	-	S	S
	Ein

Tab. 18-27 Parameter in Menü „Übersicht“

7.7.2 Werte

[→ Hauptmenü → Info → Werte]

Parameter	EinstellbereichMin / Max	Beschreibung	Werkseinstel-lung	Schritt-weite	Zugriff
					BE	HF
Vorlauftempe-ratur Aktuell	0 – 100°C	Angezeigt wird die aktuelle Vorlauf-Temperatur des Wärmeerzeugers ( t_v1 ) in °C.	-	1°C	S	S
Vorlauftempe-ratur Soll	0 – 90°C	Angezeigt wird die aktuelle Solltemperatur des Wärmeerzeugers in °C.	-	0,1°C	S	S
Außentempe-ratur gemittelt	-39 – 50°C	Angezeigt wird die aktuelle Außentemperatur in °C.		0,1°C	S	S
Warmwasser-temperaturAktuell	0 – 100°C	Angezeigt wird die aktuelle Temperatur des Warmwasserspeichers in °C.Sollte keine Warmwasserfunktion aktiviert sein, wird "-" - - " angezeigt.	-	0,1°C	S	S
Warmwasser-temperaturSoll	10 – 70°C	Angezeigt wird die aktuelle Solltemperatur für die Warmwasserbereitung in °C. Sollte keine Warmwasserfunktion aktiviert sein, wird "-" - - " angezeigt.Der aktuelle Sollwert ist hier immer der Maximalwert aller für diesen Warm-wasserkreis relevanten Anforderungen.	-	0,1°C	S	S
Aktuelle Rücklauftem-peratur	0 – 100°C	Angezeigt wird die aktuelle Rücklauftemperatur des Wärmeerzeugers in °C. Ist kein entsprechender Sensor am Wärmeerzeuger angeschlossen, wird "-" - - " angezeigt.	-	0,1°C	S	S
Aktueller Vo-lumenstrom	0 - 5100 l/h	Angezeigt wird der gefilterte Wert des aktuellen Volumenstroms.	-	l/h	S	S
Vorlauftemp.HK Aktuell	0 – 100°C	Angezeigt wird die Temperatur des direkten Heizkreises ( t_v2 bei aktiver Hei-zungsunterstützung, sonst t_v1 ) in °C.	-	0,1°C	S	S
Vorlauftemp.HK Soll	0 – 90°C	Angezeigt wird die (Vorlauf-)Solltemperatur des direkten Heizkreises in °C.	-	0,1°C	S	S
Status Hei-zungsum-wälzpumpe	Aus	Angezeigt wird der aktuelle Status der internen Umwälzpumpe des Wärme-erzeugers.	--	S S
	Ein
Mischer Posi-tion	- Nur 5xx:	Angezeigt wird die aktuelle Position des 3-Wege Mischventils 3UVDHW in %.	-	1%	S	S
Wärmeerzeu-gertyp	-	Angezeigt wird der konfigurierte Typ des Wärmeerzeugers.	-	-	S	S
Software NrB1/U1	-	Angezeigt werden Software und die Version der Bedieneinheit.	-	-	S	S
Software NrRegler	- Angezeigt werden die Softwarenummer und die Version der Regelungspla-tine.		--	S S

Tab. 18-28 Parameter in Menü „Werte“

INFORMATION

Abhängig vom Gerätetyp, der Systemkonfiguration und vom Stand der Gerätesoftware können einzelne in Kap. 7.7 gelistete Informationsparameter nicht oder in einer anderen Parameterebene angezeigt werden.

7.7.3 Wasserdruck

[→ Hauptmenü → Info → Druck]

Parameter E	instellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Wasserdruck 0	-4 bar Angezeigt wird der aktuelle Wasserdruck in bar. - 0,1 bar S S

Tab. 18-30 Parameter in Menü „Wasserdruck“

7.8 Fehler

[→ Hauptmenü → Fehler]

Parameter E	instellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Notbetrieb Notfallheizung durch Backup-Heater oder einen anderen externen Wärme-erzeuger.				- EE
			Fehlerfall wird automatisch der Notbetrieb aktiviert.	☑
			Fehlerfall Notbetrieb nur durch manuelle Aktivierung.	☐
Status Hand-betrieb	Inaktiv Aktivierung der fixen Vorlauftemperatur-Regelung (zu Diagnosezwecken).		☑ -	EE
	Aktiv		☐
Temperatur Handbetrieb	20 - 80°C	Gewünschte Vorlauftemperatur für den Handbetrieb.	50°C	-	E	E

Tab. 18-31 Parameter in Menü „Fehler“

7.9 Terminal

[→ Hauptmenü → Terminal]

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstellung	Schrittweite	Zugriff
					BE	HF
Terminal-adresse	Aus	Einstellen der Terminalkennung des Bedienteils für den Systemzugriff. Der eingestellte Wert muss im gesamten System eindeutig sein. Eine Bestätigung dieses Parameters mit dem Drehtaster bewirkt eine neue Initialisierung der Regelung.Alle Einstellungen, außer "Aus", ermächtigen den Benutzer des Bedienteils, die Terminalfunktion zu aktivieren und damit alle RoCon-Systemkomponenten mit einer gültigen Gerätekennung zu bedienen.	Aus	1	NE
	0 - 9
Bus - Scan	Aus	Keine Funktion	Aus - E	E
	Ein	Regelung prüft, welche RoCon-Geräte über CAN-Busleitungen im System angeschlossen sind. Erkannte Geräte werden im Menü [→ Hauptmenü → Terminal] mit Typ und Datenbus-Kennung angezeigt (Beispiel: MM#8 = Mischermodul mit Buskennung 8).
Regler BM1/ BE1 #X	☐ / ☑	Nur bei erkanntem Gerät: Aktivierung schaltet auf den Wärmeerzeuger mit der Buskennung X (siehe Kap. 4.8, Parameter [Buskennung WEZ]).	☐	-
Mischer #X	☐ / ☑	Nur bei erkanntem Gerät: Aktivierung schaltet auf das Mischermodul mit der Buskennung X (siehe Kap. 4.8, Parameter [Heizkreis Zuordnung]).	☐	- EE

Tab. 18-32 Parameter in Menü „Terminal“

7.10 Statistik

[→ Hauptmenü → Statistik]

7 Parametereinstellungen

Parameter EinstellbereichMin / Max		Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Energie ext.Quelle Warm-wasser	- Angezeigt wird die Wärmemenge des zusätzlichen Wärmeerzeugers für die Warmwasserbereitung in kWh.		- kWh	S S
Energie ext.Quelle Hei-zung	- Angezeigt wird die Wärmemenge des zusätzlichen Wärmeerzeugers für den Heizbetrieb in kWh.		- kWh	S S
Energie WP Kühlung	- Angezeigt wird die Wärmemenge der Wärmepumpe für den Kühlbetrieb in kWh.		- kWh	S S
Energie WP Heizung	- Angezeigt wird die Wärmemenge der Wärmepumpe für den Heizbetrieb in kWh.		- kWh	S S
Energie Warmwasser	- Angezeigt wird die Wärmemenge für die Warmwasserbereitung in kWh - kWh
Energie ver-braucht	- Angezeigt wird die gesamte Wärmemenge der Wärmepumpe in kWh. - kWh
Laufzeit Kom-pressor	- Angezeigt wird die Laufzeit des Kältemittelverdichters in h. - 1 h S S
Laufzeit Pum-pe	- Angezeigt wird die Laufzeit der internen Heizungsumwälzpumpe in h. - 1 h S S
Reset - Alle im	Menü Statistik gelisteten Parameter werden durch den Reset auf "0" zurück gesetzt. (Fachmann-Code erforderlich).		-	-

Tab. 18-33 Parameter in Menü „Statistik“

INFORMATION

Abhängig vom Gerätetyp, der Systemkonfiguration und vom Stand der Gerätesoftware können einzelne gelistete Informationsparameter nicht oder in einer anderen Parameterebene angezeigt werden.

7.11 Configuration Wizard

Nur nach Hardware-Reset.

Parameter E	instellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
KonfigDirekt-Kreis	0 – 15	Einstellung der Heizkreiskennung für den Direktheizkreis der Daikin Altherma EHS(X/H). Die Heizkreiskennung muss im gesamten RoCon-System eindeutig sein. Es darf keine Überschneidung mit den Heizkreiskennungen von optionalen Mischerkreisen geben.	0 1	N E
Buskennung-WEZ	0 – 7	Einstellung darf nur verändert werden, wenn mehr als 1 Wärmeerzeuger im RoCon-System eingebunden wird. Mehrere in die Heizungsanlage eingebundene Wärmeerzeuger sind als Sonderanwendung zu betrachten. Ggf. Servicefachmann kontaktieren.	0 1	N E
Zeitmaster	Nein	Aktivierung eines systemweiten Zeitmasters. Der Zeitmaster synchronisiert alle Regler im RoCon-System mit der am Zeitmaster eingestellten Uhrzeit und Datum. Bei allen anderen Bedienteilen im System ist die Eingabe der Uhrzeit und des Datums dann nicht mehr möglich. Es darf nur einen Zeitmaster im gesamten System geben. Der Parameter steht nicht zur Verfügung, wenn an einem anderen Regler im RoCon-System der Parameter Zeitmaster aktiviert ist.		-	N E
	Ja

Tab. 18-35 Parameter in Menü „Configuration Wizard“

8 Fehler und Störungen

Elektrostatische Aufladungen können zu Spannungsüberschlägen führen, die elektronische Bauteile zerstören können.

- Vor Berühren der Schaltfeldplatine, Potenzialausgleich sicherstellen (z. B. durch Anfassen der Schaltfeldhalterung).

Die Elektronik der Daikin Altherma EHS(X/H) signalisiert einen Fehler durch eine rote Beleuchtung der Statusanzeige, das Einblenden des Fehlerbildschirms im Display (siehe Kap. 8.4) und das Einblenden des Fehler-Symbols auf dem Startbildschirm. Ein integrierter Fehlerspeicher speichert bis zu 15 Fehlermeldungen (siehe Kap. 8.3).

INFORMATION

Eine Auflistung aller Fehlercodes finden Sie in der Daikin Altherma EHS(X/H) Installations- und Wartungsanleitung, Kapitel „Fehler, Störungen, Meldungen“.

Störungen beheben: Fehlercode E90XX

Ein Fehler-Reset kann durchgeführt werden. Dieser kann von dem aktuell angezeigtem Fehlerbildschirm aus gestartet werden. Wurde der Fehlerbildschirm verlassen, kann dieser über [→ Hauptmenü → Fehler → Bildschirm] wieder aufgerufen werden.

Wird der gleiche Fehler in Kürze wieder angezeigt, muss die Fehlerursache durch einen Fachmann gesucht und behoben werden. In der Zwischenzeit kann eventuell ein Notbetrieb aufrechterhalten werden. Der Notbetrieb kann über [→ Hauptmenü → Fehler → Notbetrieb] zugelassen werden, siehe Notbetrieb. Wurde der Notbetrieb nicht zugelassen, kann er vom aktuellen Fehlerbildschirm aus gestartet werden.

Störungen beheben: Andere Fehlercodes

Die Fehlerursache muss durch einen Fachmann gesucht und behoben werden. In der Zwischenzeit kann eventuell ein Notbetrieb aufrechterhalten werden. Der Notbetrieb kann über [→ Hauptmenü

→ Fehler → Notbetrieb] zugelassen werden, siehe Notbetrieb. Wurde der Notbetrieb nicht zugelassen, kann er vom aktuellen Fehlerbildschirm aus gestartet werden.

INFORMATION

Um zu gewährleisten, dass der Fehler nicht durch falsche Einstellungen verursacht wurde, setzen Sie vor einem möglichen Austausch von Bauteilen alle Parameter auf Werkseinstellung zurück (siehe Kap. 4.5.9).

Können Sie die Ursache der Störung nicht ermitteln, Servicefachmann kontaktieren.

Halten Sie dazu bitte die wesentlichen Gerätedaten bereit:

Typ und Herstellnummer der Daikin Altherma EHS(X/H) (siehe Typenschild Wärmepumpe), sowie die Softwareversionen von:

a: Bedienteil RoCon+ B1 [→ Hauptmenü → Info → Werte → Software Nr B1/U1]

b: Schaltplatine RoCon BM2C [→ Hauptmenü → Info → Werte → Software Nr Regler]

Bei optionalen RoCon -Systemkomponenten:

EHS157034 [Sw Nr B1/U1]

EHS157068 [Sw Nr Mischer]

8.1 Notbetrieb

[→ Hauptmenü → Fehler → Notbetrieb]

Wenn die Wärmepumpe ausfällt, kann der Backup-Heater oder ein anderer externer Wärmeerzeuger als Notfallheizung genutzt werden. Wird [Notbetrieb] auf „Ja“ gesetzt, wird im Fehlerfall automatisch der Notbetrieb aktiviert. Andernfalls kann der Notbetrieb auch erst im Fehlerfall über den Fehlerbildschirm gestartet werden.

Wird der Notbetrieb über den Fehlerbildschirm gestartet, bleibt der Parameter [Notbetrieb] auf „Ja“, d.h. auch bei künftigen Fehlern wird automatisch der Notbetrieb gestartet. Ist dies nicht gewünscht, muss nach Beheben des Fehlers der Parameter [Notbetrieb] wieder auf „Nein“ gesetzt werden.

8.2 Handbetrieb

[→ Hauptmenü → Fehler → Handbetrieb]

Im Handbetrieb wird die Wärmepumpe auf eine feste Vorlauftemperatur geregelt. Der Handbetrieb sollte ausschließlich zu Diagnosezwecken verwendet werden. Der Handbetrieb wird gestartet, indem der Parameter [Status Handbetrieb] auf „Aktiv“ gestellt wird. Die gewünschte Vorlauftemperatur wird durch den Parameter [Temperatur Handbetrieb] eingestellt.

Bei hydraulisch bedingtem Vorrangbetrieb für die Warmwasserbereitung ist darauf zu achten, dass die im Handbetrieb eingestellte Vorlauf-Solltemperatur ausreicht, die hinterlegte Warmwasser-Solltemperatur (Parameter [Warmwassertemperatur Soll 1]) zu erreichen.

8.3 Fehlerprotokoll

[→ Hauptmenü → Fehler → Protokoll]

In diesem Menü kann das Fehlerprotokoll ausgelesen werden. Die aktuellste Fehlermeldung steht an erster Stelle. Alle vorangegangenen Meldungen werden bei jedem neuen Eintrag in der Position nach hinten geschoben. Die 16. Fehlermeldung wird bei Eintreffen einer neuen Fehlermeldung gelöscht. Das Fehlerprotokoll kann nur vom Service gelöscht werden.

Im Protokoll aufgeführt wird

• der Fehlercode,
• die Platine, die dem Fehler zugeordnet ist (A1P oder BM2, siehe Daikin Altherma EHS(X/H) Installations- und Wartungsanleitung)
• Datum und Uhrzeit, an dem der Fehler aufgetreten ist.

8.4 Fehlerbildschirm

[→ Hauptmenü → Fehler → Bildschirm]

E9004-01 26 Jul 2018 09:35 Fehler Durchfluss Reset Notbetrieb OK

Bild 19-1 Fehlerbildschirm

Bei Auftreten eines Fehlers wird der Fehlerbildschirm eingeblendet. Dieser zeigt den Fehlercode an, einen erläuternden Text sowie Datum und Uhrzeit, an dem der Fehler aufgetreten ist. Je nach Art des Fehlers kann im Fehlerbildschirm durch Auswahl der entsprechenden Icons ein Reset durchgeführt werden und/oder der Notbetrieb (siehe Kap. 8.1) gestartet werden. Durch Auswahl des Zurück-Icons wird der Fehlerbildschirm geschlossen und die Anzeige wechselt zurück zum Startbildschirm.

Bei Anliegen eines Fehlers kann der Fehlerbildschirm manuell über [→ Hauptmenü → Fehler → Bildschirm] aufgerufen werden.

8.5 Fehlercodes

Siehe Daikin Altherma EHS(X/H) Installations- und Wartungsanleitung, Kapitel „Fehler, Störungen, Meldungen“.

9 Mischermodul

Neben dem direkten Heizkreis kann das Heizsystem mit Mischermodulen EHS157068 um weitere Heizkreise erweitert werden. Diese zusätzlichen Heizkreise können unabhängig vom direkten Heizkreis konfiguriert werden. Die Konfiguration erfolgt analog zur Konfiguration des direkten Heizkreises (siehe Kap. 4). Es steht nur eine begrenzte Auswahl von Parametern und Funktionen zur Verfügung (siehe Kap. 9.2).

Das optionale Mischermodul EHS157068 besitzt keine eigenständige Bedieneinheit. Zur Konfiguration und Bedienung muss es über eine CAN-Busleitung mit der im Wärmeerzeuger eingebauten RoCon +-Regelung oder einer Raumstation EHS157034 verbunden sein. Von beiden Bedieneinheiten aus kann das Mischermodul im Terminalbetrieb (siehe Kap. 4.8) bedient werden.

Am Adressschalter des Mischermoduls (siehe Bild 20-1) muss eine eindeutige Gerätekennung ( ≥ 1) für den von diesem Mischermodul zu regelnden Heizkreis eingestellt werden, die mit dem (Parameter [Heizkreis Zuordnung]) des Mischermoduls (siehe Tab. 15-10) synchronisiert werden muss.

N 23456187 ABDEF07 688 CA H L

Bild 20-1 Einstellung Gerätekennung für Mischermodul EHS157068

Direkt am Mischermodul EHS157068 kann der aktuelle Betriebsstatus festgestellt werden (siehe Bild 20-2).

1 2 3 4 5 6 ! 230V ↔ ▶ ↑ ↓

Bild 20-2 Symbolerklärung Statusanzeigen EHS157068

Pos.	LED Beschreibung
1 rot B	linkend: Interner Fehler(Fehlercode wird über CAN-Bus an zugeordnete Bedieneinheit übermittelt)
2 grün	An: Betriebsanzeige, Mischermodul eingeschaltet
3 grün	An: CAN-Kommunikation
4 grün	An: Mischerkreispumpe eingeschaltet
5 grün	An: Mischer „AUF“ wird angesteuert
6 grün	An: Mischer „ZU“ wird angesteuert

Tab. 20-1

9.1 Startbildschirm Mischermodul (Terminalfunktion)

Bild 20-3 Startbildschirm Mischermodul

Der Startbildschirm für das Mischermodul (Bild 20-3) ist eine reduzierte Variante des RoCon+ HP Startbildschirms. Die Bedeutung der Icons entspricht Tab. 14-4, die Mischertemperatur ist jedoch die einzige angezeigte Systemtemperatur (Bild 20-3, Pos. 1).

Der Startbildschirm für das Mischermodul wird im Menü [→ Hauptmenü → Terminal → Mischer #X] aufgerufen. Durch kurzes Antippen des Drehtasters wird in das Menü des Mischers gewechselt. Durch langes Antippen des Drehtasters wird zurück in das Menü des lokalen Bedienteils gewechselt.

9.2 Parameterübersicht Mischer

Menü: Betriebsart

Siehe Kap. 6.1.

Menü: Benutzer

Bild 20-4 Parameter im Menü "Benutzer"

Menü: Zeitprogramm

Bild 20-5 Parameter im Menü "Zeitprogramm"

Menü: Zugriff

Menü: System

Bild 20-6 Parameter im Menü "System"

Menü: Sensoren

Bild 20-7 Parameter im Menü "Sensoren"

Menü: HK-Konfig

Bild 20-8 Parameter im Menü "HK-Konfig"

Menü: Heizen

Bild 20-9 Parameter im Menü "Heizen"

Menü: Kühlen

Bild 20-10 Parameter im Menü "Kühlen"

Menü: Spezial

Bild 20-11 Parameter im Menü "Spezial"

Menü: Info

Bild 20-12 Parameter im Menü "Info"

9 Mischermodul

9.3 Parametereinstellungen Mischermodul

Die für das Mischermodul verfügbaren Parameter sind in großen Teilen identisch zur den in Kap. 7 beschriebenen Parametern. Tab. 20-2 listet die zusätzlich für das Mischermodul verfügbaren Parameter auf.

Parameter E	InstellbereichMin / Max	Beschreibung Werk-	seinstel-lung	Schritt-weite	Zugriff
					BE	HF
Min. MischerPumpe	10 - 100% [→	Hauptmenü → System]Minimale Leistung der Pumpe im Mischerkreis.	30% 1%	N E
Max. MischerPumpe	20 - 100% [→	Hauptmenü → System]Maximale Leistung der Pumpe im Mischerkreis.	100% 1%	N E
Kurvenabst 0	50 K [→ Hauptmenü → Heizen]Einstellung der Überhöhung der Vorlauf-Solltemperatur an der Daikin Alt-herma EHS(X/H) gegenüber der für den Mischerkreis ermittelten Vorlauf-Solltemperatur.		5 K 1 K	N E
Mischertem-peratur Aktu-ell	0 - 100°C [→	Hauptmenü → Info → Werte]Aktuelle Vorlauftemperatur im Mischerkreis	-- S S
Mischertem-peratur Soll	0 - 90°C [→	Hauptmenü → Info → Werte]Aktuelle Soll-Vorlauftemperatur im Mischerkreis	-- S S
Status Mi-scherpumpe	Ein [→ Hauptmenü → Info → Werte]AusAktueller Status der Mischerpumpe		-- S S
PWM Mi-scherpumpe	0 - 100% [→	Hauptmenü → Info → Werte]Aktuelle Modulation der Mischerpumpe	-- S S
Status Mi-scherventil	Neutral	[→ Hauptmenü → Info → Werte]Aktueller Status des Mischerventils	-- S S
	Zu
	Auf

Tab. 20-2 Parameter des Mischermoduls

10 Glossar

Betriebsart Vom Benutzer oder von der Regelung angeforderte Funktion des Wärmeerzeugers (z. B. Raumheizung, Warmwasserbereitung, Stand-by etc.)
Backup-Anforderung	Betriebssituation, bei der die geforderte Vorlauftemperatur über den Wärmepumpenprozess nicht oder nicht effizient erreicht werden kann. Deshalb wird zur Unterstützung der Daikin Altherma EHS(X/H) bei der Wärmeerzeugung ein Zuheizer (z. B. Backup-Heater) eingebunden.
Backup-Heater Optionaler elektrischer Zuheizer zur generellen Unterstützung der Daikin Altherma EHS(X/H) bei der Wärmeerzeugung.
Heizkurve Rechnerischer Zusammenhang zwischen Außentemperatur und Soll-Vorlauftemperatur, um bei jeder Außentemperatur die gewünschte Raumtemperatur zu erreichen.
Kältemittel Ein Stoff, welcher zur Wärmeübertragung im Wärmepumpenprozess eingesetzt wird. Bei niedriger Temperatur und niedrigem Druck wird Wärme aufgenommen und bei höherer Temperatur und höherem Druck Wärme abgegeben.
Legionellenschutz Periodische Erwärmung des Speicherwassers auf >60 °C zur vorbeugenden Abtötung krankheitserregender Bakterien (sogenannte Legionellen) im Warmwasserkreislauf.
Niedertarif-Netzanschluss (HT/NT)	Ein spezieller Netzanschluss des Energieversorgers, welcher verschiedene vergünstigte Tarife in sogenannten Schwachlastphasen für elektrischen Strom anbietet (Tag-, Nacht-, Wärmepumpenstrom etc.).
Parameter Ein Wert, welcher die Ausführung von Programmen oder Abläufen beeinflusst oder bestimmte Zustände definiert.
Regelung Geräteelektronik, mit der die Vorgänge zur Wärmeerzeugung und Wärmeverteilung für die Heizanlage geregelt werden. Die Regelung besteht aus mehreren elektronischen Komponenten. Die für den Betreiber wichtigste Komponente ist das Bedienteil im Frontbereich des Wärmeerzeugers, welches Programmwahltasten, Drehtaster und Display umfasst.
Rücklauf Teil des hydraulischen Kreislaufs, der das abgekühlte Wasser über das Rohrsystem von den Heizflächen zurück zum Wärmeerzeuger leitet.
Schaltzeitprogramm Programm zur Einstellung von Zeiten an der Regelung, um regelmäßige Heiz-, Absenk- und Warmwasserzyklen festzulegen.
Smart Grid (SG)	Intelligente Energienutzung zur preiswerten Beheizung. Durch Nutzung eines speziellen Stromzählers ist es möglich ein "Smart Grid-Signal" vom Energieversorgungsunternehmen zu empfangen.Je nach Signal wird die Wärmepumpe abgeschaltet, normal oder auf höheren Temperaturen betrieben.
Vorlauf Teil des hydraulischen Kreislaufs, der das erwärmte Wasser vom Wärmeerzeuger zu den Heizflächen leitet.
Warmwasserkreis Ist der Wasserkreis, in welchem Kaltwasser erhitzt und zur Warmwasserzapfstelle geleitet wird.
Warmwasserbereitung Betriebsstatus des Wärmeerzeugers, in dem Wärme mit erhöhten Temperaturen erzeugt und dem Warmwasserkreis zugeführt wird, z. B. Beladung des Warmwasserspeichers.
Wärmepumpenprozess	In einem geschlossenen Kältemittelkreislauf nimmt das Kältemittel die Wärme der Umgebungsluft auf. Durch Verdichtung erreicht das Kältemittel eine höhere Temperatur, welche an die Heizungsanlage übertragen wird (thermodynamischer Kreisprozess).
Wärmetauscher	Ein Bauteil, welches thermische Energie von einem Kreislauf auf einen Anderen überträgt. Beide Kreisläufe sind hydraulisch durch eine Wandung im Wärmetauscher voneinander getrennt.
Witterungsgeführte Vorlauftemperaturregelung	Aus dem Messwert für die Außentemperatur und einer definierten Heizkurve wird die passende Vorlauftemperatur ermittelt, welche als Sollwert für die Temperaturregelung im Heizgerät dient.
Zirkulationspumpe	Ist eine zusätzlich elektrische Umwälzpumpe, welche das Warmwasser in den Warmwasserleitungen permanent umwälzt und so an jeder Zapfstelle unverzüglich bereitstellt. Eine Zirkulation ist besonders in weit verzweigten Leitungsnetzen sinnvoll. In Systemen ohne Zirkulationsleitung tritt beim Zapfvorgang zuerst das in der Entnahmeleitung abgekühlte Wasser aus, bis die Entnahmeleitung durch das nachströmende Warmwasser ausreichend aufgewärmt wurde.
Zuheizer Zusätzlicher Wärmeerzeuger (z. B. Backup-Heater oder externer Heizkessel), welcher in die Heizungsanlage eingebunden wird, um bei nicht ausreichendem oder ineffizientem Wärmepumpenprozess, die geforderte Vorlauf-Solltemperatur zu erreichen.

11 Benutzerspezifische Einstellungen

11 Benutzerspezifische Einstellungen

Die Werkseinstellungen der Schaltzeitprogramme sind in Kap. 4.3, angegeben.

Tragen Sie in der nachfolgenden Tabelle die von Ihnen vorgenommenen Schaltzeiteneinstellungen ein.

11.1 Schaltzeitprogramme

		Schaltzyklus 1 Schaltzyklus 2 Schaltzyklus 3
	Temperatureinstellung	[Raumtemperatur Soll 1]: °C		[Raumtemperatur Soll 2]: °C		[Raumtemperatur Soll 3]: °C
	Zeitraum Ein Aus	Ein Aus Ein Aus
Heizkreis Automatik 1	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
Heizkreis Automatik 2	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag

Individuelle Einstellungen der Heiz-Schaltzeitprogramme

		Schaltzyklus 1 Schaltzyklus 2 Schaltzyklus 3
	Temperatureinstellung	[Warmwassertemperatur Soll 1]: _ °C		[Warmwassertemperatur Soll 2]: _ °C		[Warmwassertemperatur Soll 3]: _ °C
	Zeitraum Ein Aus	Ein Aus Ein Aus
Warmwasser Automatik 1	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
Warmwasser Automatik 2	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag

Individuelle Einstellungen der Warmwasser-Schaltzeitprogramme

		Schaltzyklus 1 Schaltzyklus 2 Schaltzyklus 3
	Zeitraum Ein Aus	Ein Aus Ein Aus
Zirkulationsprogramm	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag

Individuelle Einstellungen der Warmwasser-Schaltzeitprogramme

11 Benutzerspezifische Einstellungen

11.2 Parameter

Tragen Sie in der nachfolgenden Tabelle und im Betriebshandbuch des Wärmeerzeugers die von Ihnen vorgenommenen Parameteränderungen ein.

Drehschalterstellung	Parametere-bene	Parameter Alter	Wert Neuer	Wert Datum Bemerkungen

Individuelle Parameteränderungen

11.3 Datenbusadressen

RoCon-Gerät Datenbusbusadresse Bemerkungen

Datenbusadressen im RoCon-System

Stichwortverzeichnis

A

Außerplanmäßige Warmwasserbereitung.... 14

B

Bedienelemente 6

Drehtaster 7

Bedienung über Internet.... 12

Bedienung über Raumstation.... 12

Bestimmungsgemäße Verwendung 5

Betriebsart....13

Betriebsarten

Absenken 13

Automatik 1 13

Automatik 2 13

Bereitschaft (Stand-By) 13

Heizen, Kühlen 13

Sommer 13

C

Entlüftungsfunktion 21

Estrichprogramm

Belegreifheizen 22

Funktionsheizen 22

Externe Bedienung 12

F

Fachmanncode 30

G

Gerätekennung 24

Glossar 55

H

Heizkreiskennung 24

Heizkurve 19

Heizungsunterstützungsfunktion 17

Hilfe-Funktion 9

|

Im Menü navigieren....9

K

Kalender....10

Konfiguration....17

L

Legionellenschutz.... 20, 55

Listen navigieren 9

M

Mischermodul 18,52

Mitgeltende Dokumente 5

P

Parameter 55

Parametertabelle....30

Paramter Reset 22

s

Schaltfunktion....16

Sensortest 21

Sicherheitsabschaltung 6

Smart Grid 16

Sollwerte einstellen.... 10

Startbildschirm 7

Statusanzeige 7

T

Temperatureinstellung

Absenken 14

Raumtemperatur Abwesend 14

Raumtemperatur Soll 14

Warmwasserbetrieb 14

Terminalfunktion 23

Terminalkennung 24

U

Uhrzeiten einstellen....10

W

Wärmeerzeugerkennung 24

Werkseinstellung....30

Z'

Zeitprogramm 11, 14

Permanente Programme 14

Temporäre Programme.... 14

Zirkulationspumpe 20

Zonenregelung....18

Sommaire

Modus Standby Nachtverlaging Verwarmen Zomer Automatisch 1 Automatisch 2

Modus Nachtverlaging

7.3.5 Menu: 1x warmwater

Fig. 61-6 Parameter im Menü: "Info"

6.7 Menu: Errore

Fig. 61-7 Parameter im Menü: "Errore"

6.8 Menu: Terminal

Fig. 61-8 Parameter im Menü: "Terminale"

INFORMAZIONI

3.2.1 Statusindikering 7

3.2.2 Display 7

3.2.3 Vridknapp....7

3.2.4 Startskärm....7

4.4.6 Specialfunktioner 17

4.5 Configuration 17

3.2.1 Statusindikering

Tab. 80-3 Vridknappens funktion

3.2.4 Startskärm

3.3.6 Kalenderfunktion

4.4.6 Specialfunktioner

Bild 81-2 Värmekurvor

Pos. Beteckning
T_A	Yttertemperatur
T_R	Rumstemperatur-börvärde
T_V	T-HS

Tab. 81-5

Comfort heating

Tab. 81-10 Funktions-ID i RoCon-systemet

4.8.1 Välja terminaladress

7.5.6 Meny: Specialfunktioner

Bild 86-3 Startskärm blandarmodul

Kopplingsfunktion 16

L

Legionellaskydd....20,55

M

Manöverelement 6

Vridknapp....7

Manövrering via internet....12

Manövrering via rumsenhet 12

Massagolvprogram

Funktionsuppvärmning 21

Terminalfunktion.... 23

Terminal-ID 24

Tidsprogram 11, 14

Permanenta program 14

Temporära program.... 14

Tillhörande dokument....4

U

Värmegenerator-ID 23

Värmekrets-ID 23

Värmekurva 19

Z'

Zonreglering 18

Obsah
