MANUALE UTENTE B 110 R Classic Kärcher

Nettoyage non conforme

Risque d'endommagement.

Avvertenze generali 32

Funzione 32

Impiego conforme alla destinazione 32

Tutela dell'ambiente 33

Accessori e ricambi 33

Volume di fornitura 33

Avvertenze di sicurezza 33

Descrizione dell'apparecchio 34

Montaggio 35

Messa in funzione 36

Esercizio 36

Termine del funzionamento 37

Chiave intelligente grigia 38

Trasporto 38

Stoccaggio 38

Cura e manutenzione.... 38

Guida alla risoluzione dei guasti 39

Garanzia 41

Accessori 41

Dati tecnici 41

Dichiarazione di conformità UE.... 42

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avverten-

ze di sicurezza. Agire secondo quanto indicato nelle istruzioni.

conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Funzione

Questa macchina per la pulizia e l'aspirazione viene utilizzata per la pulizia a umido o la lucidatura di pavimenti piani.

L'apparecchio può essere regolato per adattarsi alla specifica attività di pulizia impostando il volume dell'acqua e del detergente in modo appropriato.

La larghezza di lavoro e la capacità dei serbatoi dell'acqua pulita e di scarico (vedi il capitolo "Dati tecnici") consentono una pulizia efficace con un lungo tempo di lavoro.

L'apparecchio è dotato di un motore di azionamento. Nota

A seconda del tipo di pulizia da eseguire, l'apparecchio può essere equipaggiato con diversi accessori. Richiedete il nostro catalogo o visitate il nostro sito internet alla pagina www.kaercher.com.

Impiego conforme alla destinazione

Questo apparecchio è adatto all'utilizzo professionale e industriale, ad es. in hotel, scuole, ospedali, fabbriche, negozi, uffici e nel settore della locazione. Utilizzare questo apparecchio esclusivamente in conformità alle indicazioni fornite nel presente manuale d'uso.

- L'apparecchio deve essere utilizzato solo per la pulizia di pavimenti lisci resistenti all'umidità e alla lucidatura.

- Quest'apparecchio è destinato all'utilizzo in ambienti interni.

- L'intervallo di temperatura di funzionamento è compreso tra +5 °C e +40 °C.

- L'apparecchio non è indicato per la pulizia di pavimenti gelati (ad es. in magazzini frigoriferi).

- L'apparecchio è adatto per un'altezza massima dell'acqua di 1 cm. Non guidare in un'area se esiste il rischio che venga superato il livello massimo dell'acqua.

- In caso di impiego di caricabatterie o batterie devono essere utilizzati solo i componenti ammessi nelle istruzioni per l'uso. Le combinazioni diverse da quelle indicate devono essere autorizzate con assunzio-

ne di responsabilità da parte del fornitore del caricabatterie e/o della batteria.

• L'apparecchio non è destinato alla pulizia di strade pubbliche.
• L'apparecchio non deve essere utilizzato su pavimenti sensibili alla pressione. Tenere conto del carico massimo di superficie consentito del pavimento. Il carico di superficie dovuto all'apparecchio è specificato nei dati tecnici.
• L'apparecchio non è indicato per l'impiego in ambienti soggetti al rischio di esplosioni.
• L'apparecchio è omologato per il funzionamento su superfici con una pendenza massima (vedi capitolo "Dati tecnici").

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costi-

tuire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Avvertenze di sicurezza

Prima di utilizzare l'apparecchio per la prima volta leggere e rispettare sia il presente manuale d'uso sia l'allegato opuscolo Norme di sicurezza per pulitori a spazzola n. 5.956-251.0 e seguirne le indicazioni. L'apparecchio è omologato per il funzionamento su superfici con una pendenza limitata (vedi capitolo "Dati tecnici").

△AVVERTIMENTO

L'apparecchio può ribaltarsi

Pericolo di lesioni

Utilizzare l'apparecchio solo su superfici che non superano la pendenza consentita (vedi il capitolo "Dati tecnici").

△AVVERTIMENTO

Pericolo di incidenti causato da un utilizzo errato

Le persone possono ferirsi.

Gli operatori devono essere adeguatamente istruiti sull'uso dell'apparecchio.

Prima di mettere in funzione l'apparecchio, assicurarsi che il cofano e tutti i coperchi siano chiusi.

Dispositivi di sicurezza

△PRUDENZA

Dispositivi di sicurezza mancanti o modificati!

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore.

Non bypassare, rimuovere o rendere inefficaci i dispositivi di sicurezza.

Interruttore di sicurezza

Per la disattivazione immediata di tutte le funzioni: Portare l'interruttore di sicurezza su "0".

- L'apparecchio frena a fondo quando l'interruttore di sicurezza è disattivato.

- L'interruttore di sicurezza agisce direttamente su tutte le funzioni dell'apparecchio

Interruttore del sedile

Se l'operatore lascia il sedile durante il lavoro o durante la guida, l'interruttore del sedile spegne il motore dopo un breve ritardo.

Simboli riportati sull'apparecchio

ATTENZIONE

Pericolo di danneggiamento

L'acqua danneggia la turbina di aspirazione.

Non riempire o schizzare acqua in questa

apertura.

△PRUDENZA

Pericolo di ustioni

I componenti contrassegnati con questo avviso si surriscaldano durante il funzionamento.

Non toccare i componenti contrassegnati in questo modo. Lasciare raffreddare questi componenti prima di lavorare sull'apparecchio.

△PERICOLO

Pericolo di incidente

Sui pendii, vi è un elevato rischio di ribalta-

mento ad alta velocità.

Guidare lentamente sui pendii.

Non curvare in pendenza.

Quando si guida velocemente, evitare di sterzare bruscamente e con un ampio angolo di sterzata.

Simboli degli indicatori di avvertimento

Durante la manipolazione di batterie osservare le seguenti indicazioni di pericolo:

Rispettare le indicazioni riportate sulla batteria, nelle istruzioni per l'uso e in questo manuale d'uso.

Indossare una protezione per gli occhi.

Tenere gli acidi e la batteria fuori dalla portata dei bambini.

Pericolo di esplosione

Divieto di accendere fuoco, scintille, fiamma libera e di fumare.

Pericolo di corrosione

Pronto soccorso.

Indicazione di avvertimento

Smaltimento

Non gettare la batteria nei rifiuti domestici.

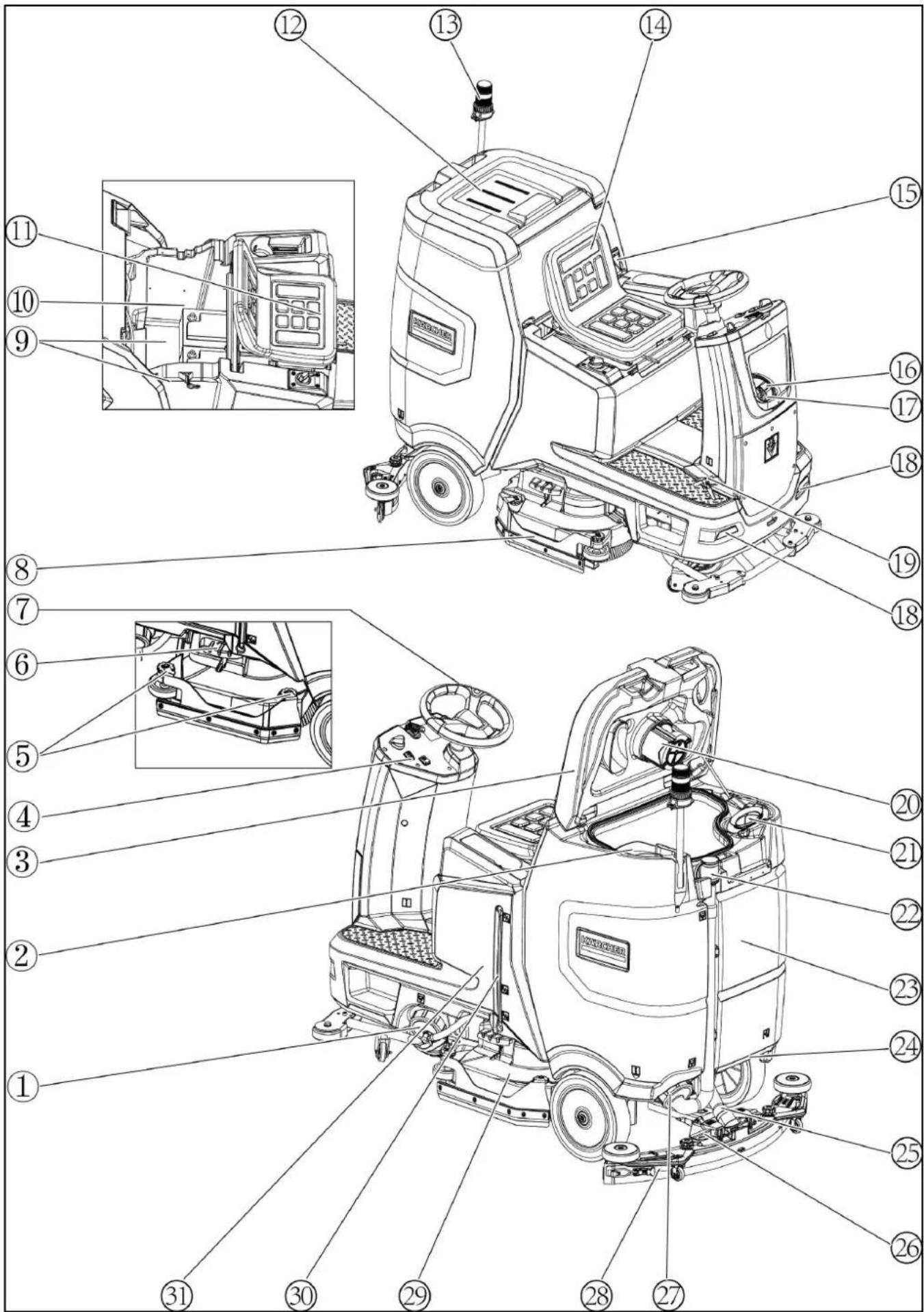

Descrizione dell'apparecchio

Panoramica dell'apparecchio

①Tappo del serbatoio dell'acqua pulita con filtro dell'acqua pulita
②Filtro per lo sporco più grosso
③Tappo del serbatoio delle acque sporche
④Pannello di controllo
⑤ Rotella di regolazione della lama del tergipavimento (solo testa di pulizia D)
⑥ Pedale di sostituzione della spazzola
⑦Volante
⑧ Gonne laterali
⑨ Batteria
⑩Targhetta identificativa
⑪Leva di regolazione del sedile
⑫Spazio per riporre il set di pulizia "Homebase Box"
⑬*Spia luminosa
⑭Sedile
⑮Chiusura del serbatoio delle acque sporche
⑯ Tubo di riempimento del serbatoio dell'acqua pulita
⑰Supporto tubo flessibile
⑱Luce di marcia diurna
19 Pedale dell'acceleratore
20 Galleggiante
21 Filtro pelucchi
⑳Tubo di scarico del serbatoio delle acque sporche
23 Serbatoio delle acque sporche
24* Supporto per mocio
25 Tubo di aspirazione
26 Leva di bloccaggio della barra di aspirazione
27 Tappo del serbatoio delle acque sporche
28 Barra di aspirazione
29Testa di pulizia
30 Indicatore del livello di riempimento dell'acqua pulita
③1 Serbatoio dell'acqua pulita

* opzionale

Contrassegno colore

• Gli elementi di comando per il processo di pulizia sono gialli.

- Gli elementi di comando per la manutenzione ed il service sono grigio chiaro.

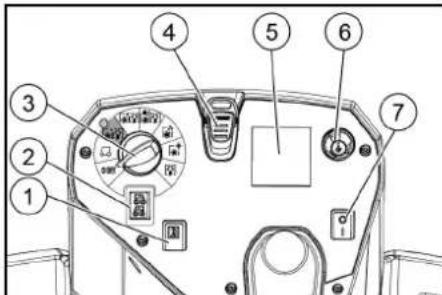

Pannello di controllo

②Interruttore della direzione di marcia

③Interruttore per il cambio di programma

④ Chiave intelligente

⑤*Display

⑥ Pulsante Info

⑦Interruttore di sicurezza

*I disturbi nei simboli sul display possono essere causati dall'influenza di dispositivi elettromagnetici come i telefoni cellulari, ma non hanno alcun effetto sul comportamento operativo.

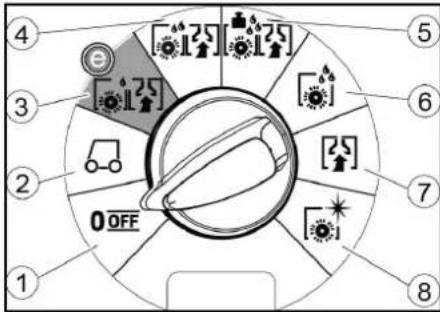

Interruttore del programma

1 2 3 4 5 6 7 8 OFF

①OFF

L'apparecchio è spento.

②Trasporto

Spostarsi al luogo d'impiego.

③Strof.e asp.: Eco

Pulire il pavimento a umido (con volume d'acqua e velocità della spazzola ridotti) e aspirare l'acqua sporca (con potenza di aspirazione ridotta).

④Strofina e aspira

Pulire il pavimento a umido e aspirare l'acqua sporca.

⑤Strof.e asp.: Heavy

Pulire il pavimento a umido (con pressione di contatto della spazzola aumentata) e aspirare l'acqua sporca.

⑥ Solo strofinamento

Posa senza aspirazione

Pulire il pavimento a umido e lasciare agire il deter- gente.

⑦ Solo aspirazione

Aspirare l'acqua sporca.

⑧Lucida

Lucidare il pavimento con una elevata velocità della spazzola senza applicare liquidi.

Simboli sul dispositivo

Apertura scarico del serbatoio dell'acqua pulita

Apertura scarico del serbatoio delle acque sporche

Livello di riempimento del serbatoio dell'acqua pulita (50%)

Punto di ancoraggio

* Supporto per mocio

Sostituzione delle spazzole

• opzionale

Montaggio

Scarico dell'apparecchio

1. Rimuovere il film di imballaggio.

2. Rimuovere la cinghia di serraggio.

3. Rimuovere il film di imballaggio.

4. Rimuovere la cinghia di serraggio.

①Cinghia di serraggio

②Tavola

③Ceppo

④Listello squadrato

1. Svitare il ceppo, i listelli quadrati e le tavole. I componenti da svitare sono contrassegnati in grigio nell'illustrazione.

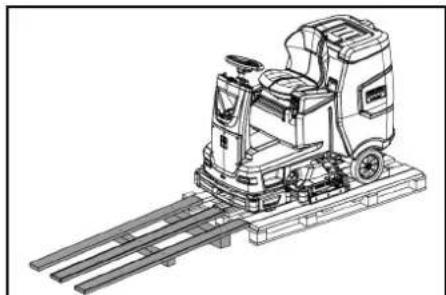

2. Posizionare una rampa di fronte al pallet con le tavole e i listelli quadrati svitati e fissarla con viti per truciolare.

3. Svitare il ceppo, i listelli quadrati e le tavole. I componenti da svitare sono contrassegnati in grigio nell'illustrazione.

4. Posizionare una rampa di fronte al pallet con le tavole e i listelli quadrati svitati e fissarla con viti per truciolare.

1. Installare le batterie se l'apparecchio è stato consegnato senza (vedi il capitolo "Prima della messa in servizio/batterie").

2. Portare l'apparecchio in avanti dal pallet (vedi il capitolo "Funzionamento/marcia").

Installazione delle spazzole

1. L'installazione delle spazzole è descritta nel capitolo "Operazioni di manutenzione".

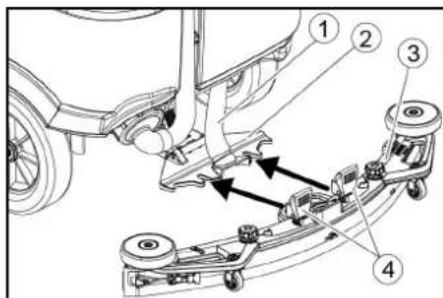

Montaggio della barra di aspirazione

1. Sollevare entrambe le leve di bloccaggio.

① Tubo flessibile di aspirazione
② Sospensione della barra di aspirazione
③Barra di aspirazione
④Leva di bloccaggio
2. Inserire la barra di aspirazione nell'apposito aggancio.
3. Abbassare entrambe le leve di bloccaggio.

Batterie

Installazione e collegamento delle batterie

△PRUDENZA

Smontaggio e montaggio delle batterie

Posizione instabile della macchina

Prima di smontare e montare le batterie assicurarsi che la macchina sia in posizione stabile.

ATTENZIONE

Scambio della polarità

Danneggiamento dell'elettronica di comando

Prestare attenzione alla corretta polarità durante il collegamento della batteria.

ATTENZIONE

Scarica profonda

Pericolo di danneggiamento

Caricare le batterie prima di mettere in funzione l'apparecchio.

1. Scaricare l'acqua di scarico.
2. Sbloccare il serbatoio delle acque sporche e sollevarlo.
3. Scollegare l'interruttore del sedile e rimuovere il sedile.
4. Inserire la batteria nel dispositivo.
5. Collegare il connettore della batteria lato dispositivo al connettore della batteria lato batteria.
6. Ripristinare il sedile e collegare l'interruttore del sedile.
7. Ruotare in avanti il serbatoio delle acque sporche e chiuderlo.

Smontaggio della batteria

⚠PRUDENZA

Smontaggio e montaggio delle batterie Posizione instabile della macchina

Prima di smontare e montare le batterie assicurarsi che la macchina sia in posizione stabile.

1. Portare l'interruttore di sicurezza su "0".
2. Scaricare l'acqua sporca.
3. Sbloccare il serbatoio dell'acqua sporca e ruotarlo all'indietro.
4. Estrarre la spina della batteria.
5. Scollegare il cavo dal polo negativo della batteria.
6. Scollegare i restanti cavi dalle batterie.
7. Estrarre le batterie.
8. Smaltire le batterie esauste secondo le disposizioni vigenti.

Messa in funzione

Carica della batteria

△PERICOLO

Impiego non corretto del caricabatterie Scossa elettrica

Osservare la tensione di rete e la protezione sulla targhetta tipo dell'apparecchio. Usare il caricabatterie solo in ambienti asciutti e sufficientemente ventilati.

I gas infiammabili vengono generati quando la batteria è carica

Pericolo di esplosione

Ricaricare le batterie solo con in un ambiente idoneo. La stanza deve avere un volume minimo a seconda del tipo di batteria e un ricambio d'aria con un flusso d'aria minimo (vedi "Batterie consigliate").

ATTENZIONE

Accumulo di gas pericolosi sotto il serbatoio durante la ricarica

Pericolo di esplosione

Prima di ricaricare batterie a manutenzione ridotta, inclinare il serbatoio acqua sporca verso l'alto.

La ricarica dura in media circa 10-15 ore.

L'apparecchio non deve essere utilizzato durante il processo di ricarica.

Nota

L'apparecchio è dotato di una protezione contro il completo scaricamento: al raggiungimento del livello minimo di capacità ammesso, il motore della spazzola e la turbina vengono spenti.

1. Guidare l'apparecchio direttamente verso il caricabatterie, evitando eventuali pendenze.

Caricatore esterno

ATTENZIONE

Pericolo di danneggiamento a causa di un carica-batterie non adatto!

Non collegare il caricabatterie alla spina della batteria lato apparecchio.

Utilizzare solo un caricabatterie adatto al tipo di batterie installate.

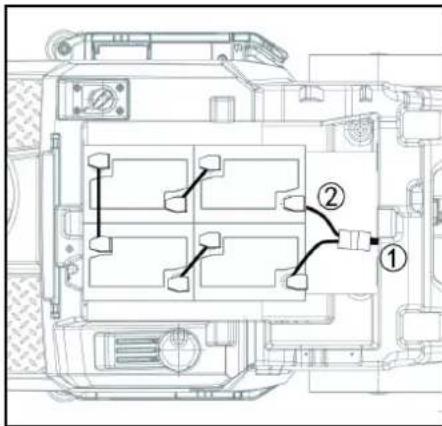

Batteria Capacità Caricabatterie

4.039-352.7 170 Ah 6|654-436.0

1. Sbloccare il serbatoio delle acque sporche e sollevarlo.
2. Estrarre il connettore della batteria sul lato apparecchio.

① Spina della batteria, lato apparecchio
②Spina della batteria, lato batteria

1. Collegare il connettore della batteria al caricabatterie.

2. Inserire la spina di alimentazione del caricatore nella presa.

3. Eseguire il processo di ricarica secondo le istruzioni per l'uso del caricatore.

4. Collegare il connettore della batteria lato dispositivo al connettore della batteria lato batteria.
5. Ruotare in avanti il serbaloio delle acque sporche e quindi chiuderlo.

Batterie a ridotta manutenzione (con elettroliti liquidi)

△PERICOLO

Rabbocco dell'acqua a batteria scarica

Pericolo di ustioni chimiche per la fuoriuscita di acido, danneggiamento degli indumenti

Durante la manipolazione dell'acido della batteria indossare occhiali di protezione, indumenti di sicurezza e guanti di protezione.

Osservare le norme.

Sciacquare immediatamente eventuali schizzi di acido sulla cute o sugli indumenti con acqua abbondante.

ATTENZIONE

Utilizzo di acqua con additivi

Batterie difettose, perdita dei diritti di garanzia
Per il rabbocco della batteria utilizzare solo acqua distillata o desalinizzata (EN 50272-T3).
Non utilizzare additivi estranei, i cosiddetti agenti di miglioramento, altrimenti decade la garanzia.
1. Aggiungere acqua distillata un'ora prima del termine della ricarica. Verificare il corretto livello di acido in base al contrassegno sulla batteria.

Al termine della ricarica tutte le celle della batteria devono erogare gas.

1. Rimuovere l'acqua versata. Per fare ciò, procedere come descritto nel capitolo Cura e manutenzione nella sezione "Pulizia delle batterie".

Esercizio

△PERICOLO

Caduta di oggetti

Pericolo di lesioni

Non guidare l'apparecchio in aree in cui è possibile che il personale operatore possa essere colpito da oggetti che cadono.

ATTENZIONE

Situazione di pericolo durante l'esercizio

Pericolo di lesioni

In caso di pericolo, portare l'interruttore di sicurezza su "0".

Spinta dell'apparecchio

Per spingere l'apparecchio è necessario sbloccare il freno.

△PERICOLO

Pericolo di incidente

Quando il freno è sbloccato, la funzione del freno è definitivamente fuori servizio.
Assicurarsi di rimuovere le monete per lo sblocco immediatamente dopo che la spinta è terminata.
1. Spostare la leva di sblocco lontano dalla ruota e tenerla ferma.

1. Inserire una moneta tra l'alloggiamento e la leva su entrambe le estremità della leva.
2. Rilasciare la leva di sblocco.
3. Spingere l'apparecchio
4. Rimuovere entrambe le monete immediatamente dopo aver spinto.

Regolazione del sedile

Regolazione della posizione

1. Azionare la leva di regolazione del sedile e spostare il sedile nella posizione desiderata.
2. Rilasciare la leva di regolazione del sedile e innestare il sedile.

Accensione dell'apparecchio

1. Prendere posto sul sedile di guida.
2. Inserire la chiave intelligente.

3. Portare l'interruttore di sicurezza su "1".

4. Ruotare l'interruttore del programma sulla funzione desiderata.

5. Se sul display appare uno dei display seguenti, togliere il piede dal pedale dell'acceleratore, mettere l'interruttore di sicurezza su "0" ed eseguire i lavori di manutenzione necessari.

Display Attività
Manutenzione Barra di aspir.	Pulire la barra di aspirazione.
Manutenzione Spazzola	Controllare l'usura delle spazzole e pulire.
Manutenzione Acc. lavavetri	Controllare l'usura e la regolazione del labbro di aspirazione.
Manutenzione Fil. acqua scar.	Pulire il filtro pelucchi.
Manutenzione Filtro acqua pulita	Pulire il filtro acqua pulita.

1. Premere il pulsante Info.
2. Resettare il contatore per la manutenzione corrispondente (vedi "Chiave intelligente grigia/reset contatore manutenzione").

Nota

Se il contatore non viene resettato, il display di manutenzione appare di nuovo ogni volta che si accende l'apparecchio.

Accensione della luce

Luce di marcia diurna

La luce di marcia diurna è in funzione se l'apparecchio è attivato.

Controllo del freno di stazionamento

△PERICOLO

Freno di stazionamento difettoso

Pericolo di incidente

Prima di ogni esercizio, controllare il funzionamento del freno di stazionamento al livello.

1. Accendere l'apparecchio.
2. Posizionare il selettore di direzione su "Avanti".
3. Impostare l'interruttore del programma su "Trasporto".
4. Premere leggermente il pedale dell'acceleratore. Il freno deve sbloccarsi in modo udibile. L'apparec- chio deve iniziare a muoversi leggermente a livello.
5. Rilasciare il pedale dell'acceleratore.
   Il freno deve essere inserito in modo udibile. In caso contrario, mettere l'apparecchio fuori servizio e chiamare l'assistenza clienti.

Guida

△PERICOLO

Mancanza di frenata

Pericolo di incidente

Prima di utilizzare l'apparecchio, è essenziale controllare il funzionamento del freno di stazionamento. Non utilizzare mai l'apparecchio se il freno di stazionamento non funziona.

△PERICOLO

Guida imprudente

Pericolo di ribaltamento

Guidare in pendenza solo in direzione di marcia e trasversalmente alla direzione di marcia fino a massimo 10%.

Non curvare in pendenza o su pendii.

Guidare lentamente in curva e su terreno bagnato.

Utilizzare l'apparecchio esclusivamente su terreni stabili.

Nota

La direzione di marcia può essere modificata durante la marcia. Ciò significa che i punti molto opachi possono essere lucidati spostandosi avanti e indietro più volte. 1. Assumere la posizione di seduta.

1. Inserire la chiave intelligente.
2. Portare l'interruttore di sicurezza su "1".
3. Impostare l'interruttore del programma su "Trasporto".
4. Impostare la direzione di marcia utilizzando l'inter- ruttore di direzione sul pannello di controllo.
5. Determinare la velocità di marcia premendo il pedale dell'acceleratore.
6. Rilasciare il pedale dell'acceleratore. L'apparecchio si arresta.
   Il motore di trazione viene spento in caso di sovraccarico. Sul display appare un messaggio di errore. Se il controllo si surriscalda, l'unità interessata viene spenta.
7. Far raffreddare l'apparecchio per almeno 15 minuti.
8. Impostare l'interruttore del programma su "OFF", attendere brevemente e impostare sul programma desiderato.

Aggiunta di acqua pulita

Riempimento con acqua pulita

1. Aprire il tappo del serbatoio dell'acqua pulita.

2. Riempire di acqua pulita (max. 50 °C) fino al bordo inferiore del bocchettone di riempimento.

Nota: Il tubo dell'acqua pulita può essere bloccato con il supporto del tubo durante il riempimento.

1. Chiudere il blocco del serbatoio dell'acqua pulita. Nota: Controllare regolarmente il livello dell'acqua per evitare di danneggiare il pavimento con la pulizia senz'acqua.

Rabbocco del detergente

Indicazioni sui detergenti

△AVVERTIMENTO

Detergenti non adatti

Pericolo per la salute, danneggiamento dell'apparec- chio

Utilizzare solo i detergenti consigliati. In caso di utilizzo di altri detergenti, l'operatore è responsabile del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti.

Utilizzare esclusivamente detergenti privi di cloro, di solventi, di acido cloridrico e fluoridrico.

Osservare le avvertenze di sicurezza riportate sui detergenti.

Nota

Non utilizzare detergenti fortemente schiumogeni.

Detergenti consigliati

Impiego Detergente
Pulizia di manutenzione di tutti i pavimenti resistenti all'acqua	RM 746RM 756RM 780
Pulizia di manutenzione di superfici lucide (ad es. granito)	RM 755 es
Pulizia di manutenzione, pulizia intermedia e pulizia di fondo di pavimenti industriali	RM 69 ASF
Pulizia di manutenzione e pulizie di fondo di piastrelle in gres	RM 753
Pulizia di manutenzione di piastrelle in zone sanitarie	RM 751
Destratificazione di tutti i pavimenti resistenti agli alcali (ad es. PVC)	RM 752
Destratificazione di pavimenti in linoleum	RM 754

Riempimento del serbatoio dell'acqua pulita con il detergente

1. Aggiungere il detergente nel serbatoio acqua pulita. Nota: il coperchio dell'apertura di riempimento del serbatoio acqua pulita può essere utilizzato per misurare il detergente. Sul lato interno è dotato di una scala.

Impostazione dei parametri

1. Impostare l'interruttore del programma sul programma di pulizia desiderato.

2. Ruotare il pulsante Info finché non viene visualizzato il parametro desiderato.

3. Premere il pulsante Info.

Il valore impostato lampeggia.

1. Impostare il valore desiderato ruotando il pulsante Info.

2. Confermare l'impostazione modificata premendo il pulsante Info o attendere finché il valore impostato non viene automaticamente acquisito dopo 10 secondi.

Chiave intelligente gialla

La chiave intelligente gialla autorizza le funzioni necessarie per l'attività di pulizia.

I parametri per i vari programmi di pulizia sono preimpostati nell'apparecchio. A seconda dell'autorizzazione della chiave intelligente gialla, è possibile modificare i singoli parametri.

I testi del display per l'impostazione dei parametri sono ampiamente autoesplicativi.

Parametro "FACT" (disponibile solo con testa di pulizia R):

- "Fine Clean": bassa velocità della spazzola per la rimozione della patina di sporco su gres porcellanato.

- "Whisper Clean": velocità media della spazzola per pulizia di manutenzione con livello di rumore ridotto.

- "Power Clean": alta velocità della spazzola per lucidare, cristallizzare e spazzare.

Regolazione della barra di aspirazione

Regolazione dell'inclinazione

L'inclinazione deve essere regolata in modo che i labbri di aspirazione della barra vengano premuti sul pavi- mento in modo uniforme e per l'intera lunghezza.

1. Posizionare l'apparecchio su una superficie senza pendenza.
2. Ruotare l'interruttore del programma in posizione "Aspirazione".
3. Spostare di un piccolo tratto in avanti l'apparecchio.
4. Leggere la livella a bolla.

①Vite
②Dado
③Livella a bolla
5. Allentare i dadi.
6. Regolare la vite in modo che l'indicatore della livella a bolla si trovi tra le due linee.
7. Stringere il dado
8. Per verificare la nuova impostazione, spostare nuovamente l'apparecchio in avanti per un breve tratto. Ripetere la procedura di impostazione, se necessario.
9. Ruotare l'interruttore del programma in posizione "OFF".

Regolazione dell'altezza

Con la regolazione dell'altezza viene modificata la flessione dei labbri di aspirazione al contatto con il pavimento.

Nota

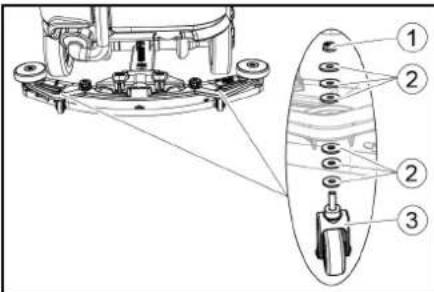

Impostazione di base: 3 rondelle sopra, 3 rondelle sotto la barra di aspirazione.
Pavimento Irregolare: 5 rondelle sopra, 1 rondella sotto la barra di aspirazione.
Pavimento molto liscio: 1 rondella sopra, 5 rondelle sotto la barra di aspirazione.
1. Svitare il dado.

③Rullo distanziatore con supporto

1. Posizionare il numero desiderato di rondelle tra la barra di aspirazione e il rullo distanziatore.
2. Inserire le rondelle rimanenti al di sopra del rullo distanziatore.
3. Avvitare e serrare il dado.
4. Ripetere la procedura sul secondo rullo distanziatore.

Nota

Impostare entrambi i rulli distanziatori alla stessa altezza.

Regolazione del labbro di trascinamento

Il labbro di trascinamento deve essere regolato solo sul- la testa di pulizia D.

1. Regolare il labbro di trascinamento ruotando la ro- tella di regolazione in modo che il labbro del tergicri- stallo tocchi il terreno.
2. Ruotare la rotella di regolazione di 1 giro in più verso il basso.

Pulizia

1. Prendere posto sul sedile.
2. Inserire la chiave intelligente.
3. Portare l'interruttore di sicurezza su "1".

4. Impostare l'interruttore di direzione su marcia avanti.

5. Impostare l'interruttore del programma sul programma di pulizia desiderato.

6. Determinare la velocità con il pedale dell'acceleratore.
7. Determinare la direzione di marcia con il volante.
8. Percorrere la superficie da pulire.

Termine del funzionamento

Pulizia di finitura

1. Impostare il selettore di programma su guida
2. Continuare a muoversi per circa 10 secondi. L'acqua residua viene aspirata.
3. Spegnere l'interruttore impostando su "OFF".
4. Rimuovere la Chiave intelligente.
5. Se necessario, caricare la batteria.

Scarico dell'acqua sporca

△AVVERTIMENTO

Smaltimento non corretto delle acque di scarico Inquinamento ambientale

Attenersi alle prescrizioni locali sul trattamento delle ac- que di scarico.

Nota

Quando il serbatoio dell'acqua sporca è pieno, la corrente di aspirazione viene interrotta da un galleggiante per evitare il trabocco del serbatoio dell'acqua sporca. In questo caso, scaricare l'acqua sporca.

1. Rimuovere il tubo flessibile di scarico dell'acqua sporca dal supporto e aprire il coperchio del tubo flessibile di scarico.

1. Stringere l'estremità del tubo flessibile e abbassarlo sopra la struttura di smaltimento.
2. Regolare la forza del getto d'acqua sporca premen- do l'estremità del tubo.
3. Lavare il serbatoio acqua sporca con acqua pulita.
4. Chiudere il coperchio sul tubo flessibile di scarico.
5. Premere il tubo flessibile dell'acqua sporca nel supporto dell'apparecchio.

Svuotamento del contenitore per lo sporco grossolano

1. Sollevare il contenitore per lo sporco grossolano ed estrarlo.
2. Svuotare il contenitore per lo sporco grossolano.
3. Reinstallare il contenitore per lo sporco grossolano.

Scarico dell'acqua pulita

1. Aprire la chiusura del serbatoio dell'acqua pulita.
2. Drenare l'acqua pulita.
3. Pulire il filtro.
4. Applicare la chiusura del serbatoio dell'acqua pulita.

Deposito dell'apparecchio

1. Ruotare l'interruttore del programma in posizione "OFF".
2. Rimuovere la chiave intelligente.
3. Impedire lo spostamento dell'apparecchio.
4. Aprire il coperchio del serbatoio dell'acqua sporca e fissarlo con il supporto in modo che il serbatoio dell'acqua sporca possa asciugarsi. Per fare ciò, ruotare il supporto verso il basso e posizionare l'estremità inferiore al livello desiderato mentre si ruota il coperchio.

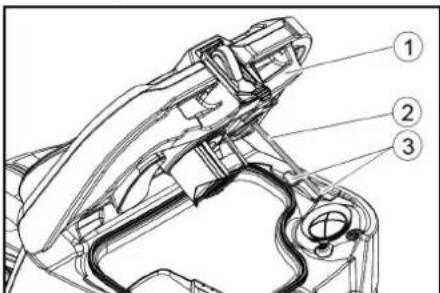

①Coperchio serbatoio acqua sporca
②Bocchettone

.ivello

1. Se necessario caricare la batteria.

Chiave intelligente grigia

La chiave intelligente grigia garantisce al personale addetto alla supervisione estese autorizzazioni e opzioni di impostazione.

1. Inserire la chiave intelligente.

2. Selezionare la funzione desiderata ruotando il pulsante Info.

Viaggio di trasporto

1. Posizionare il selettore di programma su "Trasporto".

2. Premere il pulsante Info.

Le seguenti funzioni possono essere eseguite dal Trasporto menu:

- Impostazione della velocità massima

- Mostra il contatore delle ore di funzionamento

- Cancellazione del contatore di manutenzione

- Mostra le versioni del software

• Regolare la testa di pulizia R o D

- Impostazione dei tempi di post-corsa

- Impostazione della lingua

• Gestione delle chiavi

- Attivazione delle impostazioni di fabbrica

Velocità massima

Nel menu "Velocità max." può essere limitata la velocità massima.

1. Ruotare il pulsante Info finché non viene visualizzato "Velocità max." sul display.

2. Premere il pulsante Info.

3. Ruotare il pulsante Info finché non viene visualizzata la velocità massima desiderata.

4. Premere il pulsante Info.

Nota

La velocità di lavoro non può superare la velocità massima impostata.

Resettare il contatore di manutenzione

Se i lavori di manutenzione mostrati sul display sono stati eseguiti, il contatore di manutenzione corrispondente deve essere resettato.

1. Ruotare il pulsante Info finché non viene visualizzato "Cont. manutenz."

2. Premere il pulsante Info.

Vengono visualizzate le letture del contatore.

1. Ruotare il pulsante Info finché non viene evidenziato il contatore da eliminare.

2. Premere il pulsante Info.

3. Selezionare "Sì" ruotando il pulsante Info.

4. Premere il pulsante Info.

Il contatore viene cancellato.

Regolazione della testa di pulizia

1. Ruotare il pulsante Info finché non viene visualizzato "Spazzola" nel menu.

2. Premere il pulsante Info.

3. Ruotare il pulsante Info fino a evidenziare il tipo di testa di pulizia integrata.

"Roll" = testa di pulizia R

"Disc" = testa di pulizia D

1. Premere il pulsante Info.

Tempi di incidenza

1. Ruotare il pulsante Info finché non viene visualizzata la voce di menu "Tempi inatt.centr." sul display.

2. Premere il pulsante Info.

3. Ruotare il pulsante Info finché il gruppo desiderato non è marcato.

4. Premere il pulsante Info.

5. Ruotare il pulsante Info finché viene non visualizzato il tempo di incidenza desiderato.

6. Premere il pulsante Info.

Impostazione della lingua

1. Ruotare il pulsante Info finché non viene visualizzata la voce di menu "Lingua" sul display.

2. Premere il pulsante Info.

3. Ruotare il pulsante Info finché la lingua desiderata non è marcata.

4. Premere il pulsante Info.

Gestione delle chiavi

Alla voce di menu "KIKs" vengono assegnate le autorizzazioni per le chiavi intelligenti gialle e per la lingua del display.

1. Inserire la chiave intelligente grigia.

2. Ruotare il pulsante Info finché non viene visualizzata la voce di menu "KIKs" sul display.

3. Premere il pulsante Info.

4. Rimuovere la chiave intelligente grigia e inserire la chiave intelligente gialla da personalizzare.

5. Selezionare la voce di menu da modificare ruotando il pulsante Info.

6. Premere il pulsante Info.

7. Selezionare l'impostazione della voce di menu ruotando il pulsante Info.

8. Confermare l'impostazione premendo la voce di menu.

9. Selezionare la voce di menu successiva da modificare ruotando il pulsante Info.

10. Dopo aver eseguito tutte le impostazioni, richiamare il menu "Conferma" ruotando il pulsante Info.

11. Premere il pulsante Info. Le autorizzazioni vengono memorizzate.

Impostazione di fabbrica

Vengono ripristinate le impostazioni di fabbrica di tutti i parametri di pulizia.

1. Ruotare il pulsante Info finché non viene visualizzata la voce di menu "Impostaz. fabbrica".

2. Premere il pulsante Info.

3. Ruotare il pulsante Info finché non viene evidenziato "SI".

4. Premere il pulsante Info.

Impostazione dei parametri per i programmi di pulizia

Tutti i parametri per i programmi di pulizia vengono mantenuti finché non viene selezionata un'altra impostazione.

1. Impostare l'interruttore del programma sul programma di pulizia desiderato.

2. Premere il pulsante Info.

Viene visualizzato il primo parametro impostabile.

1. Premere il pulsante Info

Il valore impostato lampeggia.

1. Impostare il valore desiderato ruotando il pulsante Info.

2. Confermare l'impostazione modificata premendo il pulsante Info o attendere finché il valore impostato non viene automaticamente acquisito dopo 10 secondi.

3. Selezionare il parametro successivo ruotando il pulsante Info.

4. Dopo aver modificato tutti i parametri desiderati, ruotare il pulsante Info finché non viene visualizzata la voce di menu "Esci".

5. Premere il pulsante Info. Il menu viene abbandonato.

Trasporto

△PERICOLO

Marcia in salita/discesa

Pericolo di lesioni

Utilizzare l'apparecchio per il carico e lo scarico solo su pendenze non superiori al valore massimo (vedi capitolo "Dati tecnici").

Pericolo di lesioni e di danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

1. Con la testa di pulizia D installata, rimuovere le spazzole a disco dalla testa spazzole.

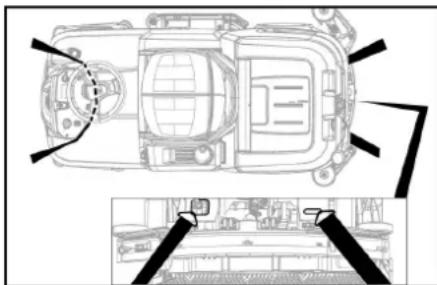

2. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Pericolo di lesioni e di danneggiamento.

Nello stoccaggio, osservare il peso dell'apparecchio.

ATTENZIONE

Gelo

Rottura dell'apparecchio causata dall'acqua congelata Svuotare completamente l'acqua dall'apparecchio.

Conservare l'apparecchio in un luogo protetto dal gelo

- Questo apparecchio può essere conservato solo in ambienti interni.

- Effettuare una carica completa delle batterie prima di lunghi periodi di stoccaggio.

- Effettuare almeno una carica completa delle batterie al mese durante i periodi di stoccaggio.

Cura e manutenzione

△PERICOLO

Rischio di avviamento accidentale dell'apparecchio Pericolo di lesioni, scossa elettrica

Portare l'interruttore del programma in posizione "OFF". Prima di qualunque operazione, togliere dall'apparecchio la chiave intelligente.

Staccare la spina del caricabatterie.

Scollegare il connettore della batteria.

- Scaricare e smaltire l'acqua sporca e l'acqua pulita.

Intervalli di manutenzione

Dopo ogni utilizzo

ATTENZIONE

Pulizia inappropriata

Pericolo di danneggiamento.

Non spruzzare l'apparecchio con acqua.

Non utilizzare detergenti aggressivi.

Per una descrizione dettagliata dei singoli lavori di manutenzione vedi capitolo "Lavori di manutenzione".

- Scaricare l'acqua sporca.

• Lavare il serbatoio dell'acqua sporca con acqua pu-lita.
• Pulire il filtro per sporco grossolano.
• Solo testa di pulizia R: Estrarre il contenitore per lo sporco grossolano e svuotarlo.
• Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.
• Pulire il labbro di aspirazione, controllare eventuali tracce di usura e se necessario sostituirlo.
• Pulire il labbro di trascinamento, controllare eventuali tracce di usura e se necessario sostituirlo.
• Pulire le spazzole, controllare eventuali tracce di usura e se necessario sostituirle.
• Caricare la batteria.

- Se lo stato di carica è inferiore al 50%, ricaricare la batteria completamente e senza interruzioni.

- Se lo stato di carica è superiore al 50%, ricaricare la batteria solo se al prossimo utilizzo sarà necessaria la completa durata d'esercizio.

Ogni settimana

- In caso di utilizzo frequente, ricaricare completamente e senza interruzioni la batteria almeno una volta alla settimana.

Ogni mese

Per una descrizione dettagliata dei singoli lavori di manutenzione vedi capitolo "Lavori di manutenzione".

• Se l'apparecchio è temporaneamente spento: Eseguire la carica di equalizzazione della batteria.
• Controllare lo stato di ossidazione dei poli della batteria, spazzolarli se necessario. Controllare che il cavo di collegamento sia saldamente posizionato.
• Pulire le guarnizioni tra il serbatoio acqua sporca e il coperchio e verificare la tenuta, se necessario sostituirle.
• Svuotare il serbatoio acqua pulita e rimuovere eventuali incrostazioni.
• Pulire il filtro acqua pulita.
• Per le batterie che richiedono manutenzione, controllare la densità dell'acido delle celle.
• Solo testa di pulizia R: pulire il tunnel delle spazzole
• Solo testa di pulizia R: pulire la barra di distribuzione dell'acqua sulla testa di pulizia.
• In caso di inattività prolungata dell'apparecchio, riporlo solo a batteria completamente carica. Ricaricare completamente la batteria almeno una volta al mese.

Annualmente

- Fare eseguire l'ispezione prevista dal servizio di assistenza.

Controlli preventivi / Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controlli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Lavori di manutenzione

Girare o sostituire i labbri di aspirazione

Se i labbri di aspirazione sono usurati, è necessario girarli o sostituirli.

I labbri di aspirazione possono essere girati 3 volte fino a quando tutti e 4 i bordi sono usurati.

1. Rimuovere la barra di aspirazione.
2. Svitare le manopole a crociera.

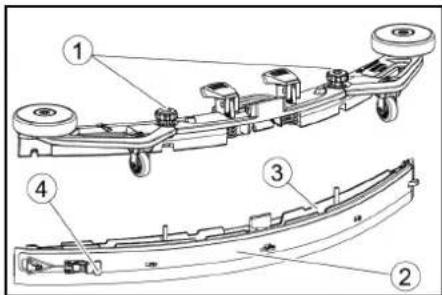

① Manopola a stella
②Cinghia di serraggio
③ Parte interna della barra di aspirazione
④ Chiusura a levetta

1. Estrarre la parte interna della barra di aspirazione.
2. Aprire la chiusura a levetta.
3. Rimuovere la cinghia di serraggio
4. Staccare i labbri di aspirazione dalla parte interna.

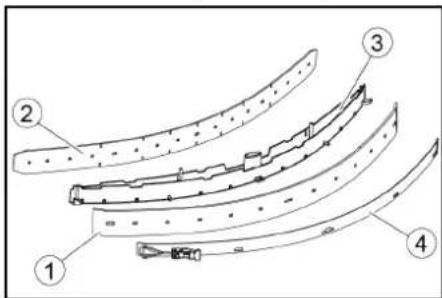

①Labbro di trascinamento
②Labbro di appoggio
③Parte interna della barra di aspirazione
④Cinghia di serraggio

1. Premere i labbri di aspirazione girati o nuovi sulle manopole della parte interna della barra di aspirazione.

2. Attaccare la cinghia di serraggio.

3. Spingere la parte interna della barra di aspirazione nella parte superiore.
4. Avvitare e serrare le manopole a crociera.

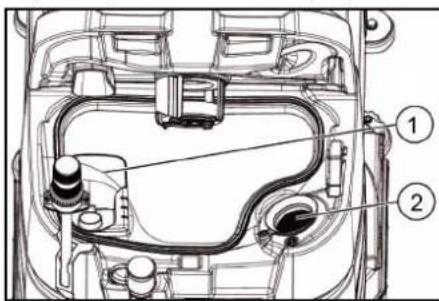

Pulizia del filtro per sporco grossolano

1. Aprire il coperchio del serbatoio acqua sporca.

1. Estrarre il filtro per sporco grossolano verso l'alto.
2. Sciacquare il filtro per sporco grossolano sotto acqua corrente.
3. Inserire il filtro per sporco grossolano nel serbatoio acqua sporca.

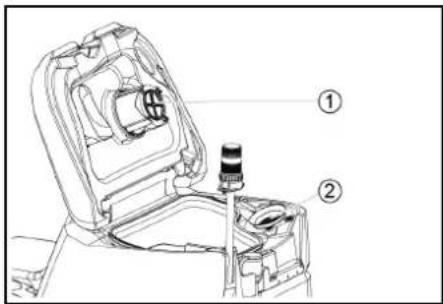

Pulizia del filtro galleggiante e del filtro pelucchi

1. Aprire il coperchio del serbatoio delle acque sporche.

1. Sciacquare il galleggiante con acqua pulita.
2. Rimuovere e pulire il filtro pelucchi.

Sostituzione della spazzola a disco

Nota

Sostituire le spazzole del disco quando la lunghezza delle setole ha raggiunto i 10 mm.

1. Sollevare la testa di pulizia.
2. Spingere il pedale cambio spazzola verso il basso.
3. Estrarre la spazzola a disco lateralmente sotto la testa di pulizia.
4. Posizionare la nuova spazzola a disco sotto la testa di pulizia, premerla verso l'alto e innestarla.

Sostituzione dei rulli delle spazzole

Nota

Sostituire i rulli delle spazzole quando la lunghezza delle setole ha raggiunto i 10 mm.

1. Sollevare la testa di pulizia.
2. Estrarre la maniglia di cambio della spazzola.

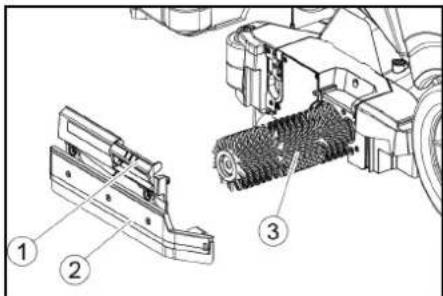

①Maniglia di cambio della spazzola
②Copertura del cuscinetto con labbro di trascinamento
③Rullo spazzola
3. Rimuovere il coperchio del cuscinetto, incluso il labbro di trascinamento.
4. Estrarre il rullo della spazzola.
5. Inserire il nuovo rullo della spazzola e centrarlo sul trascinatore.
①Trascinatore
② Mandrino di alloggiamento
6. Installare il coperchio del cuscinetto con il labbro di trascinamento.

Nota

Assicurarsi che il rullo della spazzola sia sul mandrino di alloggiamento e non sotto.

1. Spostare la maniglia di cambio della spazzola verso l'alto e farla scattare in posizione.
2. Ripetere l'operazione dalla parte opposta.

Pulizia del filtro acqua pulita

1. Scaricare l'acqua pulita (vedi il capitolo "Scarico dell'acqua pulita").
2. Svitare la chiusura del serbatoio acqua pulita.

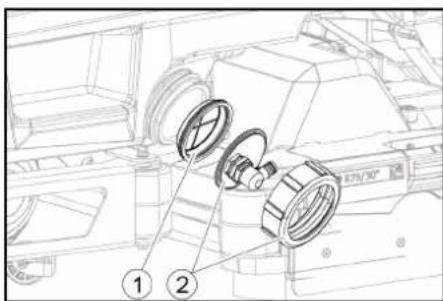

① Filtro acqua pulita
② Chiusura del serbatoio acqua pulita

1. Estrarre il filtro acqua pulita e sciacquarlo con acqua corrente.
2. Inserire il filtro acqua pulita.
3. Applicare la chiusura del serbatoio acqua pulita. Nota: dopo il serraggio assicurarsi che l'attacco del tubo flessibile si trovi nel punto più basso nella chiusura del serbatoio acqua pulita.

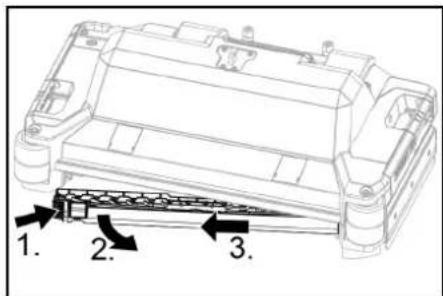

Pulizia della barra di distribuzione dell'acqua

1. Premere lo sblocco nella direzione della freccia e tenerlo fermo.

1. 2. 3.

1. Ruotare la barra di distribuzione dell'acqua in avanti.
2. Estrarre la barra di distribuzione dell'acqua longitudinalmente.
3. Pulire la barra di distribuzione dell'acqua.
4. Riposizionare la barra di distribuzione dell'acqua nella testa di pulizia e far scattare il blocco in posizione.

Pulizia delle batterie

1. Indossare occhiali di protezione, indumenti di sicurezza e occhiali di protezione.
2. Tenere chiusi i tappi delle celle delle batterie.
3. Rimuovere le batterie.
4. Pulire le parti in plastica delle batterie e il vano batterie solo con acqua o panni imbevuti di acqua senza additivi.
5. Asciugare le superfici dopo la pulizia.
6. Reinstallare le batterie.

Resettare il contatore di manutenzione

Se i lavori di manutenzione mostrati sul display sono stati eseguiti, il contatore di manutenzione corrispondente deve essere resettato.

Nota

Il ripristino dei contatori di manutenzione è descritto nel capitolo "Chiave intelligente grigia".

Guida alla risoluzione dei guasti

△PERICOLO

L'apparecchio può avviarsi accidentalmente

Le persone che lavorano sull'apparecchio possono fe- rirsi.

Prima di qualunque operazione, togliere dall'apparec- chio la chiave intelligente.

Prima di eseguire qualsiasi lavoro, estrarre la spina del caricabatterie interno dalla presa.

Scollegare il connettore della batteria prima di eseguire qualsiasi lavoro.

1. Scaricare l'acqua sporca.

2. Scaricare l'acqua pulita rimanente.

Nota

Se l'errore non può essere risolto con le seguenti istruzioni, contattare l'assistenza clienti.

Guasto con indicazione

Se l'errore visualizzato non è nell'elenco seguente, effettuare le seguenti operazioni:

1. Ruotare l'interruttore del programma in posizione "OFF".
2. Attendere 10 secondi.
3. Impostare l'interruttore del programma sulla funzione precedente.
4. Se il guasto si verifica di nuovo, contattare il servizio assistenza.

Malfunzionamento Rettifica
Serb.acqua pul.vuoto! 1. Riempire il se	batoio dell'acqua pulita
Valv. acqua bloccata 1. Portare l'interruttore del programma su "OFF".2. Attendere 10 secondi.3. Impostare l'interruttore del programma sul programma desiderato.
Sovracc.spazz.princ.! 1. Ridurre la pressione di contatto delle spazzole.
Spazz.princ. bloccata	1. Controllare che le spazzole non siano bloccate da corpi estranei, eventualmente rimuoverli.2. Portare l'interruttore del programma su "OFF".3. Attendere 10 secondi.4. Impostare l'interruttore del programma sul programma desiderato.
Sovracc.spaz.later.!	1. Ridurre la pressione di contatto della spazzola della pedana spazzola laterale.
Mot. azion. bloccato!	1. Controllare che le ruote non siano bloccate, rimuovere oggetti estranei.2. Portare l'interruttore del programma su "OFF".3. Se il motore di trazione si è surriscaldato, lasciarlo raffreddare per almeno 15 minuti, altrimenti attendere 10 secondi.4. Impostare l'interruttore del programma sul programma desiderato.
Liv. batteria basso! 1. Impostare il selettore di programma su Trasporto.2. Guidare l'apparecchio direttamente verso il caricabatterie (o alla presa in caso di caricabatterie interno). Evitare le pendenze.3. Ricaricare la batteria.
Batteria scarica! 1. Impostare il selettore di programma su Trasporto.2. Guidare l'apparecchio verso il caricabatterie seguendo il percorso più breve (o alla presa nel caso di un caricabatterie interno).Evitare le pendenze.3. Ricaricare la batteria.
Chiudi cont.sedile	1. Rilasciare brevemente il sedile del conducente in modo che il controllo possa controllare la funzione dell'interruttore di contatto del sedile.
Accendere! 1. Portare l'interruttore di sicurezza su "1".
Riavvia la macchina! 1. Portare l'interruttore del programma su "OFF".2. Attendere 10 secondi.3. Impostare l'interruttore del programma sul programma desiderato.
Rilascia acceleratore	1. Rilasciare il pedale dell'acceleratore.

Difetti senza visualizzazione nel display

Malfunzionamento Rettifica
L'apparecchio non si accende	1. Prendere posto sul sedile.2. Prima di attivare l'interruttore di sicurezza, togliere il piede dal pedale dell'acceleratore.3. Portare l'interruttore di sicurezza su "1".4. Controllare le batterie, caricarle se necessario.5. Portare l'interruttore del programma su "OFF".6. Attendere 10 secondi.7. Impostare l'interruttore del programma sul programma desiderato.8. Se possibile, guidare l'apparecchio solo su una superficie piana.9. Se necessario, controllare il freno di stazionamento.Se il guasto si verifica di nuovo, contattare il servizio assistenza.
L'apparecchio non funziona più, il display mostra "Batteria scarica!"	1. Portare l'interruttore del programma su "OFF".2. Attendere 10 secondi.3. Impostare l'interruttore del programma su "Trasporto".4. Guida fino alla stazione di ricarica.5. Se l'apparecchio continua a non muoversi, caricare la batteria sul posto o sbloccare il freno (vedi "Funzionamento/Spinta dell'apparecchio") e spingere l'apparecchio fino alla stazione di ricarica.
L'apparecchio si muove in modo irregolare (scatti) all'avvio e si ferma.	1. Annullare il rilascio del freno (vedi "Funzionamento/Spinta dell'apparecchio").
Il volume d'acqua è insufficiente	1. Controllare il livello di riempimento dell'acqua pulita, se necessario riempire completamente il serbatoio in modo da far uscire l'aria.2. Rimuovere e pulire il filtro dell'acqua pulita.3. Inserire il filtro e avvitare il tappo.4. Controllare che i tubi flessibili non siano intasati e, se necessario, pulirli.
Il display mostra un livello di riempimento dell'acqua pulita errato dopo lo svuotamento manuale del serbatolo	1. Utilizzare l'apparecchio. Durante il funzionamento, il sistema di tubi sfiata e l'indicatore di livello si corregge.
La barra dell'indicatore del livello di riempimento lampeggia, display "Serb.acqua pul.vuoto!"	1. Riempire il serbatoio dell'acqua pulita.
Potenza di aspirazione insufficiente	1. Pulire le guarnizioni tra il serbatoio acqua sporca e il coperchio e verificare la tenuta, eventualmente sostituirle.2. Controllare che il filtro pelucchi non sia sporco, eventualmente pulirlo.3. Pulire i labbri di aspirazione sulla barra di aspirazione, eventualmente girarli o sostituirli.4. Chiudere il coperchio sul tubo flessibile di scarico dell'acqua sporca.5. Chiudere il coperchio del sistema di lavaggio del serbatoio dell'acqua sporca.6. Controllare che il tubo flessibile di aspirazione non sia otturato, eventualmente pulirlo.7. Verificare la tenuta del tubo flessibile di aspirazione, eventualmente sostituirlo.8. Verificare la regolazione della barra di aspirazione.
Risultato di pulizia insufficiente	1. Impostare il programma di pulizia appropriato per l'attività di pulizia.2. Utilizzare spazzole adatte per l'attività di pulizia.3. Utilizzare un detergente adatto per l'attività di pulizia.4. Ridurre la velocità.5. Impostare la pressione di contatto.6. Regolare i labbri di trascinamento.7. Controllare l'usura della spazzola, eventualmente sostituirla.8. Controllare l'estrazione di acqua.
Le spazzole non girano	1. Ridurre la pressione di contatto.2. Controllare che le spazzole non siano bloccate da corpi estranei, eventualmente rimuoverli.3. Se il motore è sovraccarico, lasciarlo raffreddare.4. Portare l'interruttore del programma su "OFF".5. Attendere 10 secondi.6. Impostare l'interruttore del programma sul programma desideralo.7. Controllare se la spina dell'apparecchio è inserita nella testa di pulizia.
L'apparecchio non frena	1. Annullare il rilascio del freno (vedi "Funzionamento/Spinta dell'apparecchio").
Il tubo flessibile di scarico dell'acqua sporca è ostruito	1. Aprire il coperchio dell'apparecchio di dosaggio sul tubo flessibile di scarico.2. Estrarre il tubo flessibile di aspirazione dalla barra di aspirazione e chiuderlo a mano.3. Impostare l'interruttore del programma su “Aspirazione”.L'intasamento viene aspirato dal tubo flessibile di scarico nel serbatoio dell'acqua sporca.

Garanzia

In ogni Paese, valgono le condizioni di garanzia rilasciate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali

guasti all'apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più

vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Accessori

Testa di pulizia con accessori per spazzole a rullo
A: Imballaggio, B: Quantità richiesta dall'apparecchio

Descrizione R 75	N° parte.	Descrizione A B
Spazzola a rullo, rossa (media, standard) 4.03	35-605.0 Per la pulizia di manutenzione di pavimenti molto sporchi. 1 2
Spazzola a rullo, bianca (morbida) 6.907-771.0	Per la lucidatura e la pulizia di mantenimento di pavimenti delicati. 1 2
Spazzola a rullo, arancione (alta/bassa)	6.907-730.0	Per la pulizia di pavimenti strutturali (piastrelle di sicurezza, ecc.).	1	2
Spazzola a rullo, verde (dura)	6.907-731.0	Per la pulizia di base di pavimenti molto sporchi e per la rimozione di rivestimenti (ad es. cere, acrilati).	1	2
Spazzola a rullo, nera (molto dura)	6.907-732.0		1	2
Rullo in microfibra	4.114-007.0	Per la pulizia di manutenzione di pavimenti lisci.	1	2
Asse del rullo	4.762-627.0 Per fissare i platorelli a rullo.	1 2
Platorello a rullo, giallo (morbido)	6.369-454.0	Per lucidare i pavimenti	20	96; 106
Platorello a rullo, rosso (medio)	6.369-456.0	Per la pulizia di pavimenti poco sporchi.	20	96; 106
Platorello a rullo, verde (duro)	6.369-455.0	Per la pulizia di pavimenti da normali a molto sporchi.	20	96; 106

Testa di pulizia con accessori spazzole a disco

A: Imballaggio, B: Quantità richiesta dall'apparecchio

Descrizione	D 75N° Parte.	Descrizione	A	B
Platorello a disco, colore naturale (morbido)	4.905-020.0	Per lucidare i pavimenti.	1	2
Spazzola a disco, bianco	4.905-019.0	Per la lucidatura e la pulizia di mantenimento di pavimenti delicati.	1	2
Spazzola a disco, rossa (media, standard)	4.905-018.0	Per la pulizia di pavimenti poco sporchi o delicati.	1	2
Spazzola a disco, nera (dura)	4.905-021.0	Per la pulizia di pavimenti molto sporchi.	1	2
Platorello diamantato fine, verde	6.371-236.0	Per ripassare i rivestimenti contenenti calce e i pavimenti rivestiti di resina epossidica.	5	2
Platorello diamantato grosso, bianco	6.371-252.0		5	2
Platorello diamantato medio, giallo	6.371-253.0		5	2
Scheda di azionamento del platorello	4.762-447.0	Per il fissaggio dei platorelli.	1	2

Accessori barra di aspirazione

A: unità di imballaggio, B: numero richiesto dall'apparecchio

Denominazione	N. componente	Descrizione	A	B
Set di labbri di aspirazione, anteriore PU (rosso), posteriore Linatex	4039-366,0	Standard	Paio	1 paio
Set di labbri di aspirazione, Linatex	4039-356,0	resistenti agli strappi	Paio	1 paio
Set di labbri di aspirazione, PU	4039-357,0	impermeabili all'olio	Paio	1 paio

Dati tecnici

Con riserva di modifiche tecniche.

		B 110 Classic D 75	B 110 Classic R 75
Generale
Velocità di marcia/pulizia	km/h	6	6
Velocità di trasporto	km/h	6	6
Velocità di avanzamento, indietro	km/h	4	4
Resa superficiale teorica	m^2/h	4500	4500
Resa di superficie effettiva	m^2/h	3150	3150
Volume serbatoio acqua pulita	l	130	130
Volume serbatoio acqua sporca	l	110	110
Volume contenitore dello sporco grossolano	l	-	1,8
Dosaggio d'acqua	l/min	0...8	0...8
Carico unitario (con conducente e serbatoio acqua pulita pieno)
Pressione superficiale	N/mm^2	0,64	0,64
Carico di superficie (peso/parcheggio)	kg/m^2	563	563
Dimensioni
Lunghezza	mm	1660	1660
Larghezza	mm	1035	1035
Larghezza barra di aspirazione	mm	1000	1000
Altezza	mm	1480	1480
Larghezza di lavoro	mm	750	750
Dimensioni imballo luxlaxh	mm	1715x1140x1625	1715x1140x1625
Raggio di virata	mm	1750	1750
Dimensioni del vano batteria luxlaxh	mm	420x630x400	420x630x400
Pneumatici
Ruota anteriore, larghezza	mm	90	90
Ruota anteriore, diametro	mm	250	250
Ruota posteriore, larghezza mm 75 75
Ruota posteriore, diametro mm 290 290
Peso
Peso totale consentito kg 720 720
Peso a vuoto (peso di trasporto) kg 380 380
Tipico peso d'esercizio kg 590 590
Forza di contatto della spazzola, max. N (kg)	736 (75)	736 (75)
Pressione di contatto della spazzola, max.		N/m2(g/cm2)	510 (500)
Dati sulle prestazioni dell'apparecchio
Tensione nominale	V	24 24
Capacità della batteria* (Factory installed, if Bp Pack version)	Ah (5 h)	170	170
Assorbimento di potenza medio	W	2350	2350
Potenza nominale	W	2500	2500
Potenza motore di trazione	W	600 600
Potenza turbina di aspirazione	W	600 600
Potenza motore delle spazzole	W	2 x 600	2 x 600
Grado di protezione		IPX3	IPX3
Aspirazione
Potenza di aspirazione, portata d'aria	l/s	~25 ~25
Depressione (max.)	kPa (mbar)	~17 (~170)	~17 (~170)
Pressione negativa (in esercizio)	kPa (mbar)	~5 (~50)	~5 (~50)
Spazzole di pulizia
Diametro spazzole	mm 410 100
Lunghezza della spazzola	mm -		705
Numero di giri delle spazzole	1/min	180 1200
Caricatore esterno
Tensione nominale	V	230 230
Frequenza	Hz	50-60	50-60
Corrente di carica	A	50 50
Peso	kg 4,5		4,5
Condizioni ambientali
Campo di temperatura consentita	°C	5...40	5...40
Temperatura dell'acqua max.	°C	50 50
Umidità d'aria relativa	%	20...90	20...90
Pendenza
Pendenza max. area di lavoro	%	10 10
Inclinazione trasporto a breve distanza (max. 10 m), caricamento	%	22	22
Valori rilevati secondo EN 60335-2-72
Valore di vibrazione mano-braccio	m/s2	<2,5	<2,5
Valore di vibrazione sul sedile	m/s2	<2,5	<2,5
Incertezza K	dB(A)	0,2	0,2
Livello di pressione acustica LPA funzionamento Eco	dB(A)	59,2	59,2
Livello di pressione acustica LPA funzionamento normale	dB(A)	63,6	63,6
Incertezza KPA	dB(A)	1,6	1,6
Livello di potenza acustica LWA + incertezza KWA funzionamento Eco	dB(A)	74,1	74,1
Livello di potenza acustica LWA + Incertezza KWA funzionamento normale	dB(A)	78,7	78,7

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità. Prodotto: Apparecchio per la pulizia di pavimenti Tipo: 1.161-xxx

Direttive UE pertinenti

2006/42/CE (+2009/127/EG)

2014/30/UE

2014/53/EU (TCU)

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della dire- zione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

②Batteriplugg, batteriside

Aspirati depunerile.

⑧Lustruire
