MANUALE UTENTE DigiFlex MA4000D CHAUVIN ARNOUX

Avete appena acquistato un misuratore di corrente con sensore flessibile DigiFLEX MA4000D. Vi ringraziamo per la fiducia che ci avete accordato.

Per ottenere le migliori prestazioni dal vostro strumento:

■ leggete attentamente il presente manuale d'uso.

■ rispettate le precauzioni d'uso.

ATTENZIONE, rischio di PERICOLO! L'operatore deve consultare il presente manuale d'uso ogni volta che vedrà questo simbolo di pericolo.

Strumento protetto da doppio isolamento.

Applicazione o rimozione non autorizzata sui conduttori nudi sotto tensione pericolosa. Sensore di corrente tipo B secondo EN 61010-2-032.

Pila.

La marcatura CE indica la conformità alle direttive europee, relativamente alla DBT e CEM.

La pattumiera sbarrata significa che nell'Unione Europea, il prodotto è oggetto di smaltimento differenziato conformemente alla direttiva DEEE 2002/96/CE (concernente gli apparecchi elettrici e elettronici). Questo materiale non va trattato come rifiuto domestico.

Definizione delle categorie di misura:

■ La categoria di misura IV corrisponde alle misure effettuate alla fonte dell'impianto a bassa tensione.
■ La categoria di misura III corrisponde alle misure effettuate sull'impianto dell'edificio.
La categoria di misura Il corrisponde alle misure effettuate sui circuiti che sono direttamente collegati all'impianto a bassa tensione.

PRECAUZIONI D'USO

Lo strumento è protetto contro le tensioni che non superano 1000 V rispetto alla terra in categoria di misura III o 600V CAT IV fra il sensore e il conduttore di cui misura la corrente.

La protezione garantita dallo strumento sarà compromessa se il medesimo non è utilizzato conformemente alle specifiche del costruttore.

• Rispettate la tensione e l'intensità massime assegnate nonché la categoria di misura.
  Rispettate le condizioni d'utilizzo, ossia la temperatura, l'umidità, l'altitudine, il grado d'inquinamento e il luogo d'utilizzo.
  ■ Prima di ogni utilizzo, verificate l'integrità degli isolanti del sensore, dei cavi e del contenitore. Non utilizzate lo strumento se è aperto, deteriorato, rimontato male, oppure se i suoi accessori presentano danni.
  ■ L'applicazione o la rimozione del sensore non è autorizzata su conduttori non isolati sotto tensione pericolosa.
  ■ Utilizzate sistematicamente le protezioni individuali di sicurezza.
  ■ Ogni procedura di riparazione o di verifica metrologica va eseguita da personale competente e abilitato.

SOMMARIO

1. PRESENTAZIONE ....46
2. MISURA DELLA CORRENTE ....48

2.1. Principio di misura ....48

2.2. Utilizzo ....48

1. CARATTERISTICHE....51

3.1. Condizioni di riferimento....51
3.2. Caratteristiche elettriche....51
3.3. Variazioni nel campo d'utilizzo .....52
3.4. Curve tipiche di risposta in frequenza.....52
3.5. Alimentazione....53
3.8. Condizioni ambientali....53
3.7. Caratteristiche costruttive ....54
3.8. Conformità alle norme internazionali .....54
3.9. Compatibilità elettromagnetica ....54

1. MANUTENzIONE....55

4.1. Pulizia ....55
4.2. Sostituzione delle pile....55
4.3. Verifica metrologica....55
4.4. Riparazione....55

1. GARANZIA....56

2. PER ORDINARE....56

6.1. Accessori....56
6.2. Ricambi....56

1. PRESENTAZIONE

DigiFLEX permette di misurare il valore efficace delle correnti alternate da 200 mA a 4000 A.

Ogni sensore si presenta sotto forma di un sensore flessibile, lungo 35 cm collegato mediante un cavo blindato ad una cassetta contenente l'elettronica di trattamento del segnale alimentata da una pila.

La flessibilità dei sensori facilita il serraggio del conduttore da misurare qualunque sia la sua natura (cavo, barra, filo, ecc.) e la sua accessibilità. La concezione del dispositivo d'apertura e chiusura del sensore (innesto a nottolino) permette la sua manipolazione con guanti di protezione.

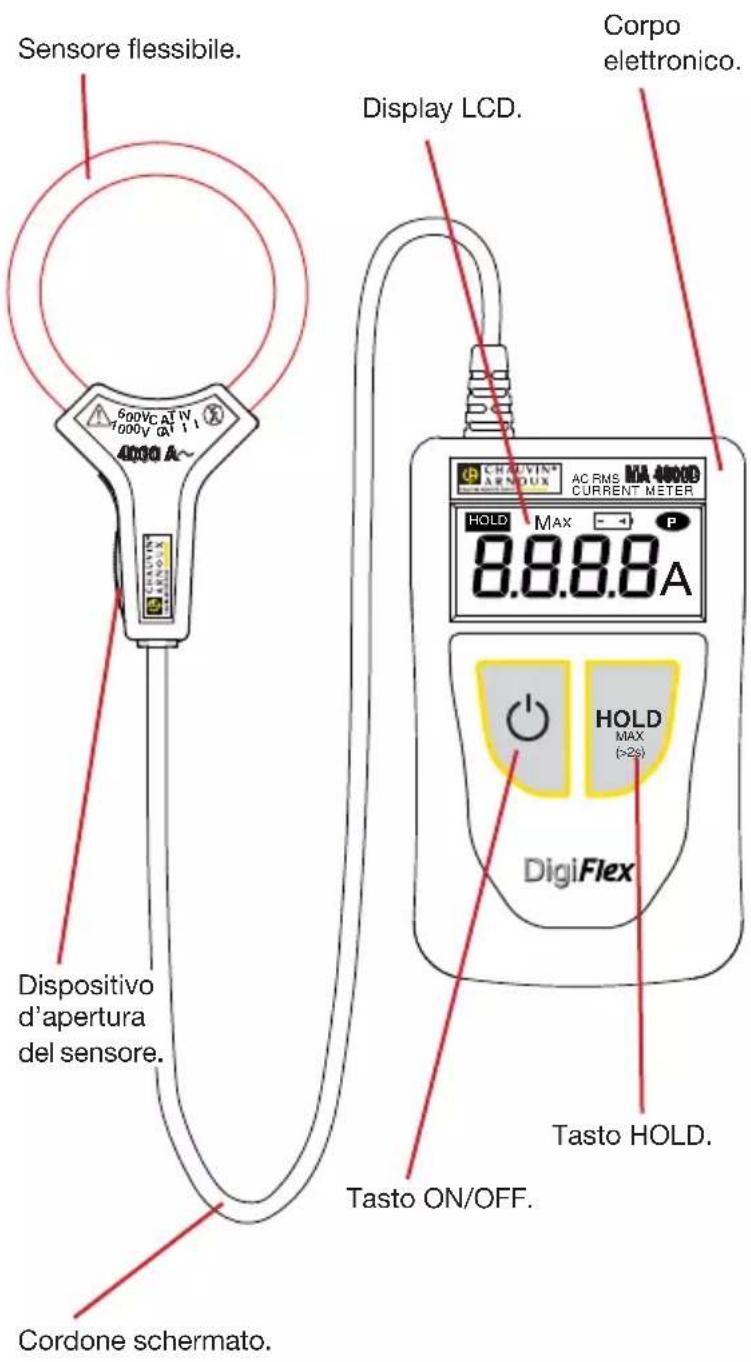

Sensore flessibile. Display LCD. Corpo elettronico. Dispositivo d'apertura del sensore. Cordone schermato. Tasto ON/OFF. DigiFlex HOLD MAX 8.8.8.8A AC RMS MA 40000 CURRENT METER HOLD Tasto HOLD. Tasto ON/OFF.

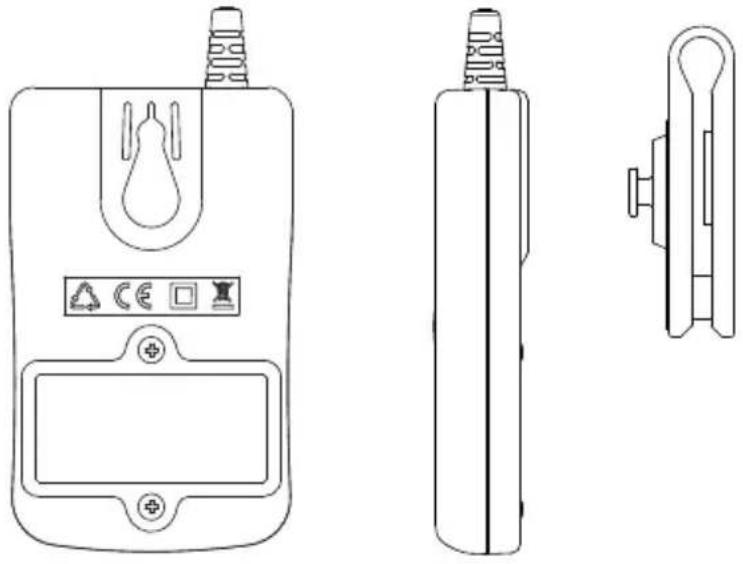

Nel retro del corpo elettronico, si trova una tacca che permette di fissare un attacco per cintura (in opzione).

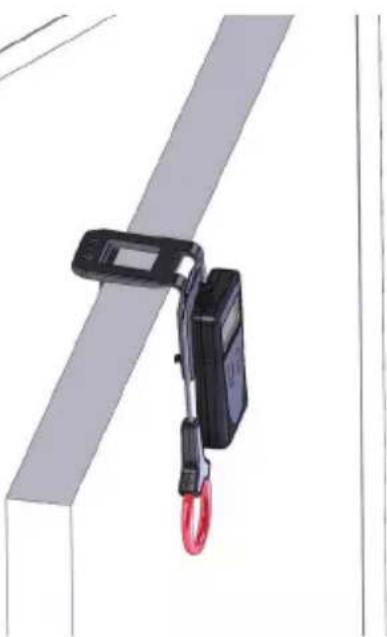

L'attacco per cintura multifunzionale permette di:

■ portare il corpo elettronico alla cintura,

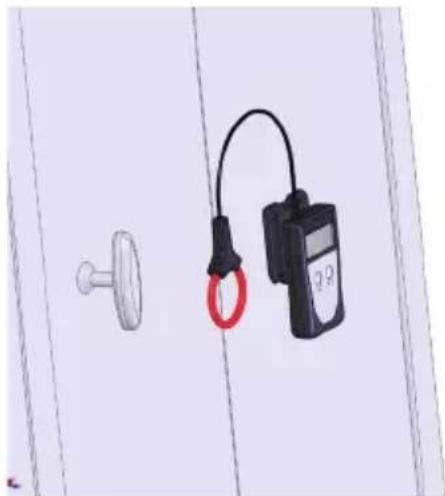

■ fissarlo su una parete metallica grazie all'incluso magnete,

■ agganciarlo ad una porta o al bordo del tavolo.

2.1. PRINCIPIO DI MISURA

Il sensore flessibile si basa sulla tecnica di Rogowski.

Permette di ottenere:

■ eccellente linearità e nessun effetto di saturazione (e quindi nessun riscaldamento);

■ peso ridotto (assenza di circuito magnetico).

2.2. UTILIzzO

2.2.1. COLLEGAMENTO

Innanzitutto utilizzate gli appropriati mezzi di protezione.

■ Premere il dispositivo d'apertura giallo per aprire il sen- sore flessibile.

■ Apritelo, poi posizionatelo intorno al conduttore percorso dalla corrente da misurare (un solo conduttore nel sensore).

■ Richiudete il sensore.

Onde ottimizzare la qualità della misura, occorre centrare il conduttore nel sensore e conferire a quest'ultimo la forma più circolare possibile.

■ Premere il taste per mettere lo strumento sotto tensione. Il display si accende.

2.2.2. MISURA

Leggete la misura sul display. Il valore della corrente è fornito in ARMS.

32.76A

Se la misura supera la capacità di visualizzazione (4000 A), lo strumento indica 3999 (lampeggio).

3999A

Se la misura è troppo debole (consultare § 3.2) allora lo strumento visualizza alcuni trattini.

- - - - - A

Se il segnale comporta fronti troppo rigidi o un fattore di cresta troppo elevato, allora lo strumento visualizza OL.

OL A

2.2.3. MANTENIMENTO DELLA MISURA

Se volete congelare la visualizzazione di una misura, premere il tasto HOLD.

Il simbolo HOLD si visualizza.

Lo strumento continua a effettuare misure, ma la visualizzazione è bloccata. Per sbloccarla, premete di nuovo il tasto HOLD.

2.2.4. RICERCA DEL MASSIMO

Per ricercare un massimo, per esempio una punta la cui durata è di almeno 100 ms, premete oltre due secondi il tasto HOLD (MAx > 2s).

Appare il simbolo Max e lo strumento inizia le misure pochi secondi dopo.

Lo strumento raffronta ogni nuova misura a quella che è visualizzata. Se la nuova misura è superiore alla vecchia, la sostituisce sulla visualizzazione.

Per ritornare alla visualizzazione istantanea, premete di nuovo il tasto HOLD (MAx > 2s).

2.2.5. DISATTIVAZIONE DELL'ARRESTO AUTOMATICO

Per economizzare le pile, lo strumento si spegne automaticamente in capo a 10 minuti se l'utente non ha manifestato la propria presenza premendo un tasto salvo se la funzione MAx è attiva.

E' possibile disattivare l'arresto automatico. A questo scopo, alla messa in marcia dello strumento, premete simultaneamente i tasti ⏻ e HOLD. Si visualizza allora il simbolo P (permanente).

38.76° A

Per riattivare l'arresto automatico, spegnete e riaccendete lo strumento.

2.2.6. PILE DEBOLI

Quando il valore della tensione delle pile diminuisce e l'autonomia dello strumento è solo di un'ora circa, il simbolo - + lampeggia sul display.

Quando la tensione delle pile è troppo debole per garantire la precisione delle misure, il simbolo - + si accende fisso. Bisogna allora sostituire le pile (consultare § 4.2).

2.2.7. DISINSERIRE

■ Spegnete lo strumento premendo il tasto.
■ Premete il dispositivo giallo d'apertura per aprire il toro flessibile.
■ Rimuovete il toro flessibile del conduttore.

3. CARATTERISTICHE

3.1. CONDIZIONI DI RIFERIMENTO

Grandezza d'influenza Valori di riferimento
Temperatura 23 ± 3°C
Umidità relativa 45 a 75% UR
Frequenza del segnale misurato 40	a 65 Hz
Fattore di cresta del segnale misurato	2
Diametro del conduttore ≤ 5 mm
Tensione pila 2,8 - 3,2 V
Campo elettrico esterno nullo
Campo magnetico DC esterno (campo terrestre)	< 40 A/m
Campo magnetico AC esterno nullo
Posizione del conduttore	Centrato nel sensore di misura
Forma del sensore di misura Quasi	- circolare

3.2. CARATTERISTICHE ELETTRICHE

Gamma di visualizzazione (A)	40 400	4000
Campo di misura specifico (A)	0,20 - 39,99	40,0 - 399,9	400 - 3999
Risoluzione 10 mA 100 mA 1 A
Errore intrinseco	±(2% + 10 pt)	±(1,5% + 2 pt)	±(1,5% + 2 pt)

In modo MAX:

Gamma di visualizzazione (A)	40 400	4000
Campo di misura specifico (A)	1,00 - 39,99	40,0 - 399,9	400 - 3999
Risoluzione 10 mA 100 mA 1 A
Errore tipico	±(2% + 10 pt)	±(1,5% + 2 pt)	±(1,5% + 2 pt)

3.3. VARIAZIONI NEL CAMPO D'UTILIZZO

Grandezza d'influenza Campo d'influenza
Tensione pila 1,8 a 2 V
Temperatura	0 °C a 50 °C
Umidità relativa 10 a 90% UR
Risposta in frequenza	10 a 20 Hz20 Hz a 30 Hz30 Hz a 400 Hz400 a 1000 Hz1000 a 3000 Hz
Posizione del conduttore nel sensore (f<400 Hz)	Posizione qualunque sul perimetro interno del sensore
Conduttore adiacente percorso da una corrente AC	Conduttore in contatto con il perimetro esterno del sen- sore
Fattore di cresta	Da 1,4 a 3,5 limitato a 6000 Acresta
Reiezione modo in serie in AC	0 a 400 Adc
Reiezione modo comune 50/60 Hz	0 a 600 VRMS
Influenza di un campo ma- gnetico esterno 50/60 Hz	0 a 400 A/m

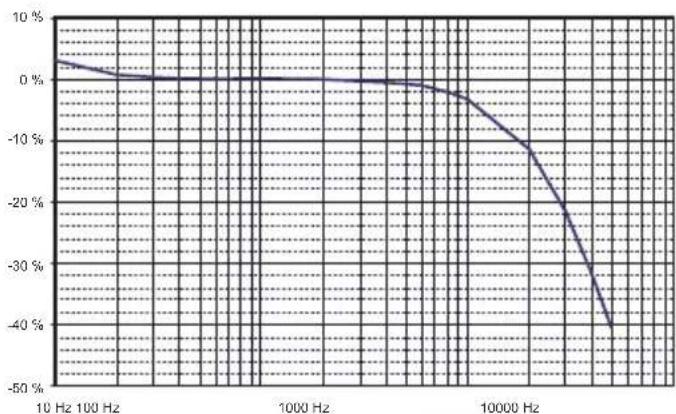

3.4. CURVE TIPICHE DI RISPOSTA IN FREQUENZA

a 39 AAC

2 pt)	Errore sulla misura
	Tipico Massimo
	< 1 pt ±(2% + 1 pt)
	Consultare § 3.4	± (5 % + 1 pt)± (1 % + 1 pt)± (0,5 % + 1 pt)± (6 % + 1 pt)- 3 dB tipico
	± 0,5 % ± (1,5 % + 1 pt)
	Fuori apertura: 55 dBSu apertura: 55 dB	Fuori apertura: ≥ 45 dBSu apertura: ≥ 45 dB
	a 16,66 Hz : ± (2 % + 1 pt)a 50 Hz : ± (0,5 % + 1 pt)a 440 Hz : ± (30 % + 1 pt)	± (6 % + 1 pt)± (3 % + 1 pt)-
	Corpo: 43 dBSensore: 50 dB	Corpo: ≥ 30 dBSensore: ≥ 40 dB

3.5. ALIMENTAZIONE

E' possibile realizzare l'alimentazione dello strumento:

■ mediante due pile 1,5 V alcaline R03 (AAA),
■ mediante due accumulatori NiMH di medesima dimensione.

La tensione nominale di funzionamento si posiziona fra 1,8 e 3,2 V.

L'autonomia in funzionamento continuo è di:

■ 70 ore per le pile super alcaline,
■ 50 ore per gli accumulatori NiMH di una capacità di 1200 mAh.

L'usura delle pile è segnalata dal simbolo - + lampeggiante sul display. Quando è acceso fisso, bisogna sostituire le pile (consultare § 4.2).

3.8. CONDIZIONI AMBIENTALI

Lo strumento va utilizzato nelle seguenti condizioni:

■ Temperatura d'utilizzo: 0°C a +50°C
■ Temperatura di stoccaggio: -20°C a +70°C (fuori pile o accumulatore)

■ Umidità relativa d'utilizzo: 80% UR a 50°C
■ Umidità relativa di stoccaggio: 90% UR (fino a 45°C)

Il sensore può sopportare una temperatura di 90°C.

Utilizzo all'interno.

Grado d'inquinamento: 2.

Altitudine: < 2000 m.

3.7. CARATTERISTICHE COSTRUTTIVE

Dimensioni totali

■ Corpo: 100 x 60 x 20 mm
■ Cavo di collegamento: 0,70 m
Sensore

■ Lunghezza (mm) 350 mm
■ Diametro di serraggio 100 mm

Massa dello strumento: 130 g circa.

Indice di protezione: IP 40 secondo IEC 60529

IK 04 secondo IEC 50102

Auto-estinguibilità: V0 (secondo UL 94)

Il sensore flessibile ha una buona tenuta agli oli e idrocarburi alifatici.

3.8. CONFORMITÀ ALLE NORME INTERNAZIONALI

Sicurezza elettrica secondo IEC 61010-2-032 per i sensori di tipo B. Tensione assegnata di 600 V rispetto alla terra in categoria IV.

Doppio isolamento: □.

3.9. COMPATIBILITÀ ELETTROMAGNETICA

Emissione e immunità in ambiente industriale secondo EN 61326-1 per gli strumenti portatili.

4. MANUTENZIONE

⚠ Qualsiasi intervento non autorizzato o qualsiasi sostituzione di pezzi con pezzi equivalenti rischia di compromettere gravemente la sicurezza.

4.1. PULIZIA

Disinserite ogni allacciamento dello strumento e spegnetelo.

Utilizzare un panno soffice, inumidito con acqua saponata. Sciacquare con un panno umido e asciugare rapidamente utilizzando un panno asciutto oppure un getto d'aria compressa. Si consiglia di non utilizzare alcool, solventi o idrocarburi.

Badate che nessun corpo estraneo ostacoli il funzionamento del dispositivo d'innesto a nottolino del sensore.

4.2. SOSTITUZIONE DELLE PILE

La sostituzione della pila va effettuata quando la spia verde lampeggia o rimane spenta alla messa in opera.

■ Disinserite ogni allacciamento dello strumento e spe-gnetelo.
■ Mediante un cacciavite, svitate le due viti di chiusura del contenitore.
■ Sostituite la pila vecchia con una pila nuova (pile 1,5 V super alcaline di tipo R03 oppure AAA).
- Richiudete il contenitore e verificate che la chiusura sia completa e corretta.
■ Riavvitate le due viti.

Le pile e gli accumulatori scarichi non vanno trattati come rifiuti domestici. Depositati nell'apposito di raccolta per opportuno riciclo.

4.3. VERIFICA METROLOGICA

Per tutti gli strumenti di misura e di test, è necessaria una verifica periodica.

Vi consigliamo almeno una verifica annuale dello strumento. Per le verifiche e le calibrazioni, rivolgetevi ai nostri laboratori di metrologia accreditati (informazioni e recapiti su richiesta), alla filiale Chauvin Arnoux del Vostro paese o al vostro agente.

4.4. RIPARAZIONE

Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega di far pervenire lo strumento al vostro distributore.

5. GARANzIA

La nostra garanzia è valida, salvo stipulazioni espresse preventivamente, per dodici mesi dalla data disponibilità del materiale (estratto dalle nostre Condizioni Generali di Vendita disponibili su richiesta).

La garanzia non si applica in seguito a:

• utilizzo inappropriato dell'attrezzatura o utilizzo con materiale incompatibile
  ■ modifiche apportate alla fornitura senza l'autorizzazione esplicita del servizio tecnico del fabbricante;
  ■ lavori effettuati sullo strumento da una persona non autorizzata dal fabbricante;
  ■ adattamento ad un'applicazione particolare, non prevista dalla progettazione del materiale o non indicata nel manuale d'uso;
  ■ danni dovuti ad urti, cadute o a fortuito contatto con l'acqua.

6. PER ORDINARE

DigiFLEX MA4000D-350 P01120577Z

Consegna sotto blister con:

■ due pile alcaline 1,5 V (AAA),
■ un attacco Velcro
■ un manuale d'uso in 5 lingue,
■ un certificato di verifica.

6.1. ACCESSORI

Sacca 120x200x60.... P01298074

Attacco per cintura multifunzionale.... P01102100Z

6.2. RICAMBI

Set di 5 attacchi Velcro.... P01102113
