MODE D'EMPLOI DigiFlex MA4000D CHAUVIN ARNOUX
Notice de fonctionnement
User's manual
Bedienungsanleitung
Manuale d'uso
Vous venez d'acquérir un mesureur de courant avec capteur flexible DigiFLEX MA4000D et nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
■ lisez attentivement cette notice de fonctionnement,
■ respectez les précautions d'emploi.

ATTENTION, risque de DANGER ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.

Appareil protégé par une isolation double.

Application ou retrait non autorisé sur les conducteurs nus sous tension dangereuse. Capteur de courant type B selon IEC 61010-2-032.

Pile.

Le marquage CE indique la conformité aux directives européennes, notamment DBT et CEM.

La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2002/96/EC : ce matériel ne doit pas être traité comme un déchet ménager.
Définition des catégories de mesure :
■ La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installation basse tension.
■ La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.
■ La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basse tension.
PRÉCAUTIONS D'EMPLOI
Cet appareil est protégé contre des tensions n'excédant pas 1000 V par rapport à la terre en catégorie de mesure III ou 600 V CAT IV entre le capteur et le conducteur dont il mesure le courant.
La protection assurée par l'appareil peut-être compromise si celui-ci est utilisé de façon non spécifiée par le constructeur.
■ Respectez la tension et l'intensité maximales assignées ainsi que la catégorie de mesure.
■ Respectez les conditions d'utilisation, à savoir la température, l'humidité, l'altitude, le degré de pollution et le lieu d'utilisation.
■ Avant chaque utilisation, vérifiez l'intégrité des isolants du tore, du cordon et du boîtier. N'utilisez pas l'appareil s'il est ouvert, détérioré ou mal remonté.
■ L'application ou le retrait du capteur n'est pas autorisé sur des conducteurs non isolés sous tension dangereuse.
■ Utilisez systématiquement des moyens de protection individuelle adaptés.
■ Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.
SOMMAIRE
- PRÉSENTATION......4
- MESURE DE COURANT....6
2.1. Principe de mesure....6
2.2. Utilisation....6
- CARACTÉRISTIqUES....9
3.1. Conditions de référence....9
3.2. Caractéristiques électriques....9
3.3. Variations dans le domaine d'utilisation.....10
3.4. Courbe typique de réponse en fréquence ...10
3.5. Alimentation....11
3.6. Conditions d'environnement......11
3.7. Caractéristiques constructives....12
3.8. Conformité aux normes internationales.....12
3.9. Compatibilité électromagnétique .....12
- MAINTENANCE....12
4.1. Nettoyage....12
4.2. Remplacement des piles ....13
4.3. Vérification métrologique....13
4.4. Réparation....13
-
GARANTIE ....14
-
POUR COMMANDER ....14
6.1. Accessoires....14
6.2. Rechanges....14
1. PRÉSENTATION
Le DigiFLEX permet de mesurer la valeur efficace des courants alternatifs de 200 mA à 4000 A.
Le capteur se présente sous la forme d'un tore flexible de 35 cm de longueur. Il est raccordé par un cordon blindé au boîtier contenant l'électronique de traitement du signal alimentée par une pile.
La flexibilité du capteur facilite l'enserrage du conducteur à mesurer quelle que soit sa nature (câble, barre, toron, etc.) et son accessibilité. La conception du dispositif d'ouverture et de fermeture du tore, par encliquetage, permet sa manipulation avec des gants de protection.

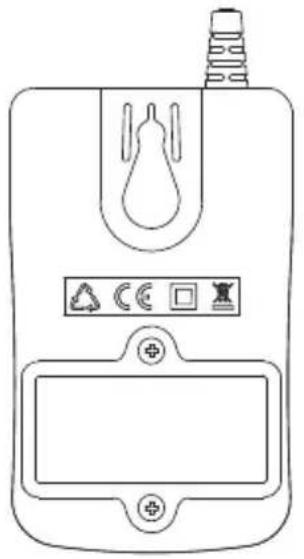

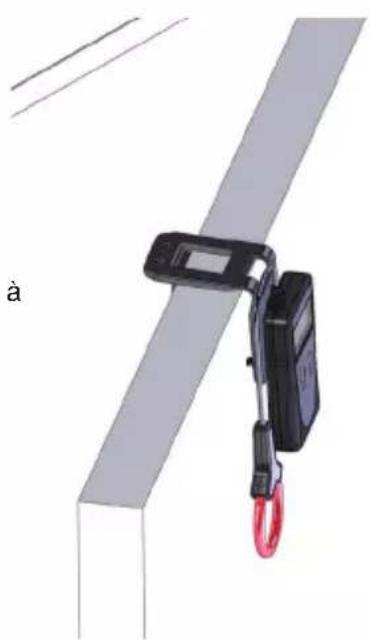

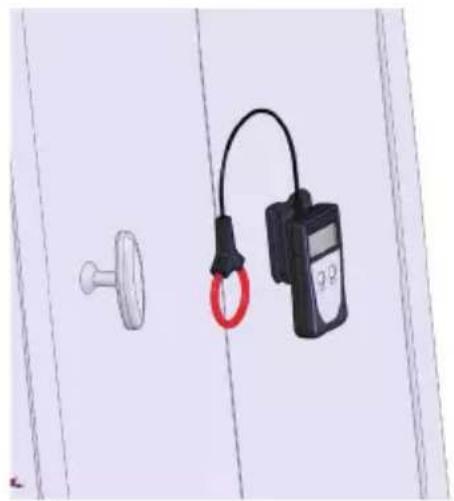

L'attache ceinture multifonction permet :
■ de porter le boîtier électronique à la ceinture,

■ de le fixer sur une paroi métallique grâce à l'aimant inclus,
■ de l'accrocher à une porte ou à un bord de table.

Le capteur flexible est basé sur la technique de Rogowski.
Il permet d'avoir :
- une insensibilité au courant continu (on peut mesurer la composante AC de n'importe quel signal AC + DC);
■ un poids allégé (absence de circuit magnétique).
2.2. UTILISATION
2.2.1. BRANCHEMENT
Avant toute chose, utilisez les moyens de protections adaptés.
■ Appuyez sur le dispositif d'ouverture jaune pour ouvrir le tore flexible.

■ Ouvrez-le, puis placez-le autour du conducteur parcouru par le courant à mesurer (un seul conducteur dans le capteur).
■ Refermez le tore.

Afin d'optimiser la qualité de la mesure, il convient de centrer le conducteur dans le tore et de donner au tore la forme la plus circulaire possible.
■ Appuyez sur la touche pour mettre l'appareil sous tension. L'afficheur s'allume.
2.2.2. MESURE
Lisez la mesure sur l'afficheur. La valeur du courant est donnée en ARMS.
Si vous voulez figer l'affichage d'une mesure, appuyez sur la touche HOLD.

Le symbole HOLD s'affiche.
L'appareil continue à faire des mesures, mais l'affichage est bloqué. Pour le débloquer, appuyez à nouveau que la touche HOLD.
2.2.4. RECHERCHE DU MAXIMUM
Pour rechercher un maximum, par exemple une pointe dont la durée est d'au moins 200 ms, appuyez pendant plus de deux secondes sur la touche HOLD (MAx > 2s).

Le symbole MAX d'affiche puis l'appareil commence les mesures quelques secondes plus tard.
L'appareil compare chaque nouvelle mesure à celle qui est affichée. Si la nouvelle mesure est supérieure à l'ancienne, elle la remplace que l'affichage.
Pour revenir à l'affichage instantané, appuyez à nouveau sur la touche HOLD (MAx > 2s).
2.2.5. DéSACTIVATION DE L'ARRÊT AUTOMATIqUE
Afin d'économiser les piles, l'appareil s'éteint automatiquement au bout de 10 minutes si l'utilisateur n'a pas manifesté sa présence en appuyant sur une touche sauf si la fonction MAX est active.
Il est possible de désactiver l'arrêt automatique. Pour cela, lors de la mise en route de l'appareil, appuyez simultanément sur les touches ⏻ et HOLD. Le symbole P (permanent) s'affiche alors.
2.2.6. PILES FAIBLES
Lorsque la valeur de la tension pile baisse et que l'autonomie de l'appareil n'est plus que d'une heure environ, le symbole - + clignote sur l'afficheur.
Lorsque la tension pile est trop faible pour garantir la précision des mesures, le symbole - + ^b s'allume en fixe. Il faut alors remplacer les piles (voir § 4.2).
2.2.7. DéBRANCHEMENT
■ Éteignez l'appareil en appuyant sur la touche.
■ Appuyez sur le dispositif d'ouverture jaune pour ouvrir le tore flexible.
■ Retirez le tore flexible du conducteur.
3. CARACTÉRISTIQUES
3.1. CONDITIONS DE RÉFÉRENCE
| Grandeur d'influence | Valeurs de référence |
| Température 23 ± 3 °C | |
| Humidité relative 45 à 75 % HR | |
| Fréquence du signal mesuré 45 à 65 Hz | |
| Facteur de crête du signal mesuré | 2 |
| Diamètre du conducteur ≤ 5 mm | |
| Tension pile 2,8 - 3,2 V | |
| Champ électrique extérieur nul | |
| Champ magnétique DC extérieur (champ terrestre) | < 40 A/m |
| Champ magnétique AC extérieur nul | |
| Position du conducteur | centré dans le tore de mesure |
| Forme du tore de mesure quasi-circulaire |
3.2. CARACTÉRISTIQUES ÉLECTRIQUES
| Gamme d'affichage (A) | 40 400 | 4000 | |
| Domaine de mesure spécifié (A) | 0,20 - 39,99 | 40,0 - 399,9 | 400 - 3999 |
| Résolution 10 mA 100 | mA 1 A | ||
| Incertitude intrinsèque | ±(2% + 10 pt) | ±(1,5% + 2 pt) | ±(1,5% + 2 pt) |
En mode MAX :
| Gamme d'affichage (A) | 40 400 | 4000 | |
| Domaine de mesure spécifié (A) | 1,00 - 39,99 | 40,0 - 399,9 | 400 - 3999 |
| Résolution 10 mA 100 | mA 1 A | ||
| Erreur typique | ±(2% + 10 pt) | ±(1,5% + 2 pt) | ±(1,5% + 2 pt) |
3.3. VARIATIONS DANS LE DOMAINE
| Grandeur d'influence Plage | d'influence |
| Tension pile 1,8 à 3,2 V | |
| Température | 0 °C à 50 °C |
| Humidité relative 10 à 90% HR | |
| Fréquence | 10 à 20 Hz20 Hz à 30 Hz30 Hz à 400 Hz400 à 1000 Hz1000 à 3000 Hz |
| Position du conducteur dans le capteur (f < 400 Hz) | Position quelconque sur le périmètre interne du capteur |
| Conducteur adjacent parcouru par un courant AC | Conducteur au contact du périmètre externe du capteur |
| Facteur de crête | 1,4 à 3,5 limité à 6000 Acrête |
| Réjection de mode série en AC | 0 à 400 ADC |
| Réjection mode commun 50/60 Hz | 0 à 600 VRMS |
| Influence d'un champ magnétique externe 50/60 Hz | 0 à 400 A/m |

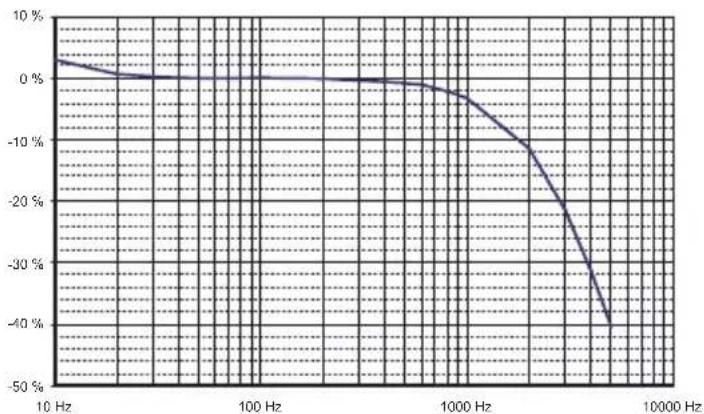

3.4. COURBE TYPIQUE DE RÉPONSE EN FRÉQUENCE
à 39 AAC

line
| Frequency | Value | | --------- | ------ | | 10 Hz | 0% | | 100 Hz | 0% | | 1000 Hz | -10% | | 10000 Hz | -40% |2 pt
| Erreur sur la mesure | |
| Typique Maximale | |
| < 1 pt ±(0,2% + 1 pt) | |
| Voir courbe au § 3.4 | ± (5 % + 1 pt)± (1 % + 1 pt)± (0,5 % + 1 pt)± (6 % + 1 pt)- 3 dB typique |
| ± 0,5 % ± (1,5 % + 1 pt) | |
| Hors ouverture : 55 dB Sur ouverture : 55 dB | Hors ouverture : ≥ 45 dB Sur ouverture : ≥ 45 dB |
| à 16,66 Hz : ± (2 % + 1 pt)à 50 Hz : ± (0,5 % + 1 pt)à 440 Hz : ± (30 % + 1 pt) | ± (6 % + 1 pt)± (3 % + 1 pt)- |
| Boîtier : 43 dBCapteur : 50 dB | Boîtier : ≥ 30 dBCapteur : ≥ 40 dB |
B
|B
3.5. ALIMENTATION
L'alimentation de l'appareil peut être réalisée :
■ soit par deux piles 1,5 V alcaline R03 (AAA),
■ soit par deux accumulateurs NiMH de même taille.
La tension nominale de fonctionnement se situe entre 1,8 et 3,2 V.
L'autonomie en fonctionnement continu est de :
■ 70 heures pour des piles super alcalines,
■ 50 heures pour des accumulateurs NiMH d'une capacité de 1200 mAh.
L'usure des piles est signalée pour le symbole - + clignotant sur l'afficheur. Lorsqu'il est allumé en fixe, il faut remplacer les piles (voir § 4.2).
3.6. CONDITIONS D'ENVIRONNEMENT
L'appareil doit être utilisé dans les conditions suivantes :
■ Température d'utilisation : 0°C à +50°C
■ Température de stockage : -20°C à +70°C (hors piles ou accumulateurs)
■ Humidité relative d'utilisation : 80% HR à 50°C
■ Humidité relative de stockage : 90% HR (jusqu'à 45°C)
Le capteur peut supporter une température de 90°C.
Utilisation en intérieur.
Degré de pollution : 2.
Altitude : < 2000 m.
3.7. CARACTÉRISTIQUES CONSTRUCTIVES
Dimensions hors tout
■ Boîtier : 100 x 60 x 20 mm
■ Câble de liaison : 0,70 m
Capteur
■ Longueur (mm) 350 mm
■ Diamètre d'enserrage 100 mm
Masse de l'appareil : 130 g environ.
Indice de protection : IP 40 selon IEC 60529
IK 04 selon IEC 50102
Auto-extinguibilité : V0 (selon UL 94)
Le tore flexible a une bonne tenue aux huiles et hydrocarbures aliphatiques.
3.8. CONFORMITÉ AUX NORMES INTERNATIONALES
Sécurité électrique selon IEC 61010-2-032 pour les capteurs de type B. Tension assignée de 600 V par rapport à la terre en catégorie IV.
Double isolement : □
3.9. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Émission et immunité en milieu industriel selon IEC 61326-1 pour les appareils portables.
4. MAINTENANCE
⚠️ Toute intervention non agréé ou tout remplacement de pièce par des équivalences risquent de compromettre gravement la sécurité.
4.1. NETTOYAGE
Déconnectez tout branchement de l'appareil et éteignez-le.
Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.
Veillez à ce qu'aucun corps étranger ne vienne entraver le fonctionnement du dispositif d'encliquetage.
4.2. REMPLACEMENT DES PILES
Le remplacement de la pile doit être effectué lorsque le symbole - + s'affiche.
■ Déconnectez tout branchement de l'appareil et éteignez-le.
A l'aide d'un tournevis, dévissez les deux vis de fermeture du boîtier.
■ Remplacez les piles usagées par des piles neuves (piles 1,5 V super alcaline de type R03 ou AAA).
■ Refermez le boîtier et assurez-vous de sa fermeture complète et correcte.
■ Revissez les deux vis.

Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.
4.3. VÉRIFICATION MÉTROLOGIQUE

Comme tous les appareils de mesure ou d'essais, une vérification périodique est nécessaire.
Nous vous conseillons une vérification annuelle de cet appareil. Pour les vérifications et étalonnages, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux centres techniques MANUMESURE.
Renseignements et coordonnées sur demande : Tél. : 02 31 64 51 43 - Fax : 02 31 64 51 09
4.4. RÉPARATION
Pour les réparations sous garantie et hors garantie, adressez votre appareil à l'un des centres techniques régionaux MANUMESURE, agréés CHAUVIN ARNOUX.
Renseignements et coordonnées sur demande :
Tél. : 02 31 64 51 43 - Fax : 02 31 64 51 09
Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'appareil à votre distributeur.
5. GARANTIE
Notre garantie s'exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel. Extrait de nos Conditions Générales de Vente, communiquées sur demande.
La garantie ne s'applique pas suite à :
- une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel incompatible ;
■ des modifications apportées à l'équipement sans l'autorisation explicite du service technique du fabricant ;
■ des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
■ une adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de fonctionnement ;
■ des dommages dus à des chocs, chutes ou inondations.
6. POUR COMMANDER
DigiFLEX MA4000D-350 P01120577Z
Livrés sous blister avec :
■ deux piles alcaline 1,5 V AAA,
■ une attache velcro
■ une notice de fonctionnement 5 langues,
■ un certificat de vérification.
6.1. ACCESSOIRES
Sacoche 120x200x60.... P01298074
Accroche-ceinture multifonction P01102100Z
6.2. RECHANGES
Jeu de 5 attaches velcro P01102113
190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE
Tél.: +33 1 44 85 44 85 - Fax: +33 1 46 27 73 89 -
info@chauvin-arnoux.fr
Export : Tél. : +33 1 44 85 44 86 - Fax : +33 1 46 27 95 59 -
export@chauvin-arnoux.fr
