MANUALE UTENTE AQUAMAXI 28 EDILKAMIN

I Installazione, uso e manutenzione

Informazioni per la sicurezza ...... pag. 4

Informazioni generali ...... pag. 6

Installazione pag. 10

Istruzioni d'uso pag. 18

Check list pag. 21

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che: I termocaminetti a legna di seguito indicati sono conformi al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata EN 13229:2001 - A1:2003 - A2:2004 - AC:2006 - AC:2007

TERMOCAMINETTI A LEGNA, a marchio commerciale EDILKAMIN, denominati AQUAMAXI 28

N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione (DoP - EK 108): Rif. Targhetta dati

EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifi che effettuate da personale non EDILKAMIN senza autorizzazione della scrivente.

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

Per le installazioni all'estero, fare riferimento alle specifiche normative nazionali.

NOTA

- Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto (maniglia "manofredda" per apertura portellone, libretto di garanzia, quanto, CD/scheda tecnica).

In caso di anomalie si rivolga subito al rivenditore preso cui ha effettuato l'acquisto, cui va consegnata copia del libretto di garanzia e del documento fi scale d'acquisto.

Installazione/collaudo

In Italia l'installazione deve essere eseguita come da norma UNI 10683; l'installatore deve rilasciare la dichiarazione di Conformità ai sensi norma UNI 10683 per la parte fumi e ai sensi UNI 10412 per la parte idraulica.

N.B.: Provare il prodotto prima di rivestirlo.

- Messa in servizio/collaudo

La messa in servizio così come descritta dalla norma UNI 10683 consiste in una serie di operazioni di controllo eseguite a termocaminetto installato e finalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative.

• installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da ogni eventuale danno derivante dall'uso.

• il numero di tagliando di controllo, necessario per l'identificazione del termocaminetto, è indicato :

• nella parte alta dell'imballo

• sul libretto di garanzia reperibile all'interno del focolare
• sulla targhetta applicata sul retro dell'apparecchio;

Detta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

- i particolari rappresentati sono graficamente e geometricamente indicativi.

INFORMAZIONE PER LA SICUREZZA

IL TERMOCAMINETTO NON DEVE MAI FUNZIONARE SENZA ACQUA NELL'IMPIANTO.

UNA EVENTUALE ACCENSIONE "A SECCO" COMPRO-METTEREBBE IL TERMOCAMINETTO.

IL TERMOCAMINETTO DEVE FUNZIONARE CON PRESSIONE DI UN 1,5 BAR CIRCA.

• L'apparecchio non è destinato a essere usato da persone, bambini compresi, le cui capacità fisiche, sensoriali o mentali, siano ridotte.
• I principali rischi derivabili dall'impiego del termocaminetto possono essere legati a una non corretta installazione, a un contatto con fuoco e parti calde (vetro, tubi,), all'introduzione di sostanze estranee, a combustibili non raccomandati, a una non corretta manutenzione (non toccare senza l'apposito quanto).
• Per un regolare funzionamento l'installazione deve essere eseguita rispettando quanto su questa scheda.
• Usare come combustibile solo legna.
• In nessun caso possono essere introdotte nel focolare o nel serbatoio sostanze estranee.

Non usare MAI combustibili liquidi per accendere il fuoco o ravvivare la brace.

• Per la pulizia del canale da fumo (tratto di canna che collega il bocchettone di uscita fumi del termocaminetto con la canna fumaria) non devono essere utilizzati prodotti infiammabili.
• Il vetro può essere pulito a FREDDO con apposito prodotto applicato con un panno. La cenere deve essere aspirata ....
• Non depositare oggetti sensibili al calore nelle immediate vicinanze del termocaminetto.

Ad esempio eventuali stendibiancheria o simili devono essere collocati ad una distanza di sicurezza dal termocaminetto (pericolo di incendio).

• Durante il funzionamento del termocaminetto, i tubi di scarico fumi e la porta raggiungono alte temperature (non toccare senza l'apposito guanto).
• Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria al termocaminetto.
• Non bagnare il termocaminetto, non avvicinarsi alle parti elettriche con le mani bagnate.

• Usare opportunamente eventuali additivi antigelo per l'acqua dell'impianto.

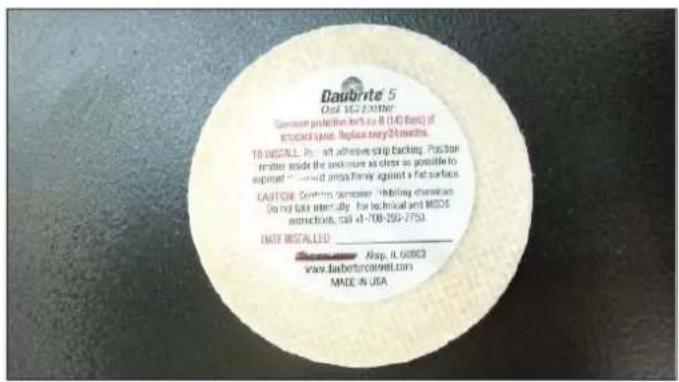

• Sul prodotto sono presenti due pastiglie antiossidanti (una all'esterno e una all'interno nella camera di combustione). Nella fase di disimballo devono essere rimosse e smaltite come rifi uto domestico.

• Nel caso l'acqua di riempimento e rabbocco abbia durezza superiore a 35°F, impiegare un addolcitore. Per suggerimenti fare riferimento alla norma UNI 8065-1989 (Trattamento dell'acqua negli impianti termici ad uso civile).
• Su impianti a vaso chiuso devono essere installati solo termocaminetti con serpentina azionata da valvola scarico termico (versione una o due serpentine).
• Lo scarico della valvola di sicurezza deve essere raggiungibile e visibile. L'acqua di scarico deve essere convogliata in un tubo verticale attraverso un imbuto con prese d'aria antiriflusso, opportunamente distanziato dal punto di scarico.

Il tubo di convogliamento deve avere le seguenti caratteristiche:

• Non deve avere origine a piu' di 50 cm dallo scarico della valvola e deve essere posizionato nello stesso locale dove è posizionato il KIT.
• Deve avere uno sviluppo verticale non minore di 30 cm. Dopo di che la tubazione può proseguire orizzontalmente con una pendenza che favorisca il defl usso dell'acqua.
• Il diametro del tubo deve essere almeno di una misura più grande della misura nominale dello scarico della valvola.
• La parte terminale del tubo deve scaricare nella rete fognaria. E' VIETATO INTERCETTARE LO SCARICO

IMPORTANTE !!!

Nel caso si manifestasse un principio di incendio nel termocaminetto, nel canale da fumo o nel camino, procedere come segue:

• Staccare alimentazione elettrica
• Intervenire con estintore ad anidride carbonica CO _2
• Richiedere l'intervento dei Vigili del fuoco

NON TENTARE DI SPEGNERE IL FUOCO CON ACQUA!

Successivamente richiedere la verifi ca dell'apparrecchio da parte di un Centro di Assistenza Tecnica Autorizzato Edilkamin e far verifi care il camino da un tecnico autorizzato.

INFORMAZIONE PER LA SICUREZZA

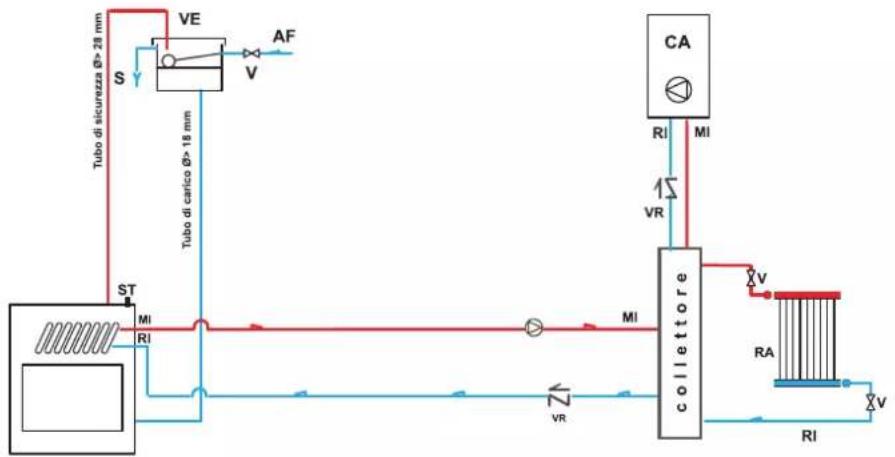

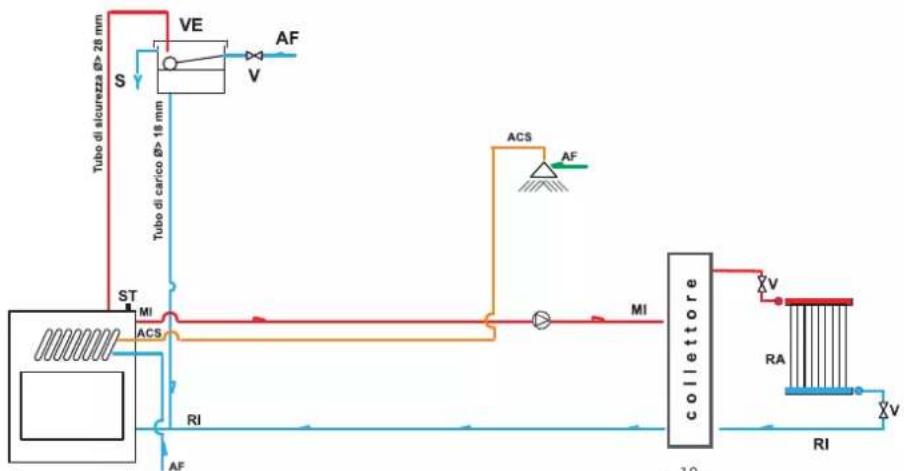

IN CASO DI INSTALLAZIONE SU IMPIANTI A VASO APERTO

Gli allacciamenti, la messa in servizio e la verifica del buon funzionamento, devono essere eseguite da personale qualifi cato, in grado di effettuare i collegamenti secondo le leggi vigenti e in Italia:

1 - La corretta realizzazione dell'impianto è a carico dell'installatore il quale dovrà tenere in considerazione le norme UNI 10683 - EN 13384-1 - UNI 10412-2

2 - Il tutto deve essere eseguito da personale abilitato secondo il D.M. 37 ex Legge 46/90

3 - Le valvole di sicurezza e di scarico termico dovranno essere controllate almeno una volta all'anno da personale abilitato D.M. 37 ex Legge 46/90.

Per le installazioni all'estero fare riferimento alle specifiche normative nazionali.

Il riempimento del termocaminetto e dell'impianto deve avvenire mediante il vaso di espansione aperto, per naturale caduta dell'acqua attraverso il tubo di carico (diametro non inferiore a 18 mm).

Durante questa fase devono essere aperti tutti gli sfiati dei radiatori in modo da evitare la formazione di sacche d'aria nell'impianto che ostacolerebbero la circolazione dell'acqua.

NOTA BENE:

Il vaso aperto va posizionato ad un'altezza maggiore di 3 mt rispetto all'elemento più alto del circuito primario, ed inferiore a 15 mt rispetto la mandata del termocaminetto.

• L'altezza del vaso deve essere comunque tale da creare una pressione maggiore di quella prodotta dalla pompa (circolatore).
• Non riempire mai l'impianto direttamente con la pressione di rete in quanto questa potrebbe essere superiore a quella di targa del termocaminetto, con conseguente danneggiamento del termocaminetto stesso.
• Il tubo di sicurezza al vaso di espansione deve essere a sfogo libero senza rubinetti di intercettazione ed opportunamente isolato per evitareil congelamento dell'acqua al suo interno, che ne comprometterebbe la giunzione.
• Il tubo di carico deve essere libero senza rubinetti e curvature.
• La pressione max di esercizio non deve superare 1,5 bar
  • La pressione di collaudo è di 3 bar
• E' opportuno additivare l'acqua contenuta nell'impianto con liquido antigelo o attenersi alla norma UNI 8065.
• Non accendere mai il fuoco nel termocaminetto (nemmeno per prova) se l'impianto non è riempito d'acqua; In tal caso il termocaminetto potrebbe rovinarsi irrimediabilmente.
• Collegare gli scarichi delle valvole di scarico termico (VST) e di sicurezza (VSP) (schemi a pagine seguenti)
• Il collaudo di tenuta dell'impianto va eseguito a vaso di espansione aperto
• Sul circuito acqua calda sanitaria è consigliabile installare una valvola di sicurezza da 6 bar per scaricare l'eventuale eccessivo aumento di volume d'acqua contenuta nello scambiatore.
• Disporre tutti i componenti dell'impianto, (circolatore, scambiatore, valvole ecc.) in zone facilmente accessibili per la manutenzione ordinaria e straordinaria.

Prevedere additivazione di sostanze antigelo, antincrostanti e anticorrosive.

Nel caso l'acqua di riempimento e rabbocco abbia durezza superiore a 35°F, impiegare un addolcitore.

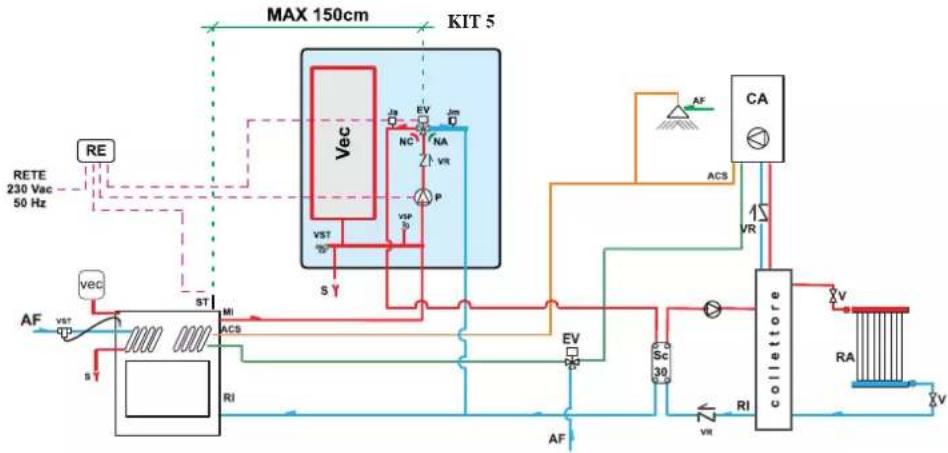

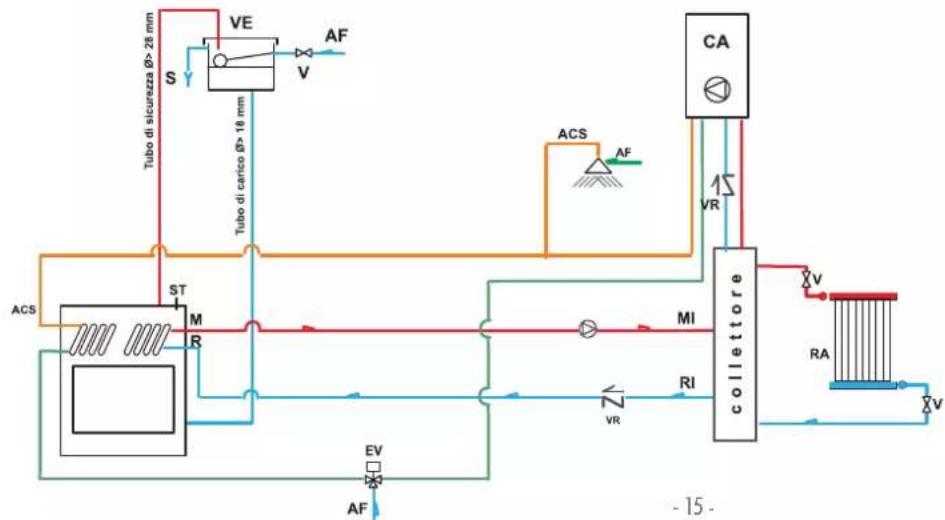

IN CASO DI INSTALLAZIONE SU IMPIANTI A VASO CHIUSO

(disposizioni aggiuntive a quelle riportate per impianti a vaso aperto)

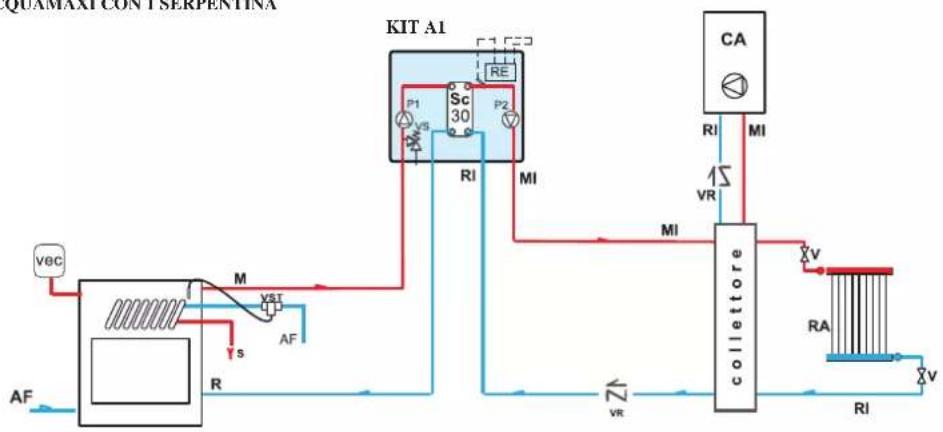

• Il termocaminetto nella versione a una o due serpentine può essere installato su impianti a vaso chiuso SE laserpentina viene utilizzata esclusivamente per il raffredamento, collegando una valvola di scarico termico optional (vedi fi g. 1).
• Il riempimento deve avvenire avendo cura di non superare 1,5 bar.
• E' obbligatorio l'utilizzo della valvola di scarico termico (optional).
• É possibile collegare il termocaminetto ad un impianto a VASO CHIUSO solo nella versione con serpentina azionata da valvola di sicurezza per sovratemperatura.
• Nel caso di collegamento del termocamino ad un impianto esistente, questi deve essere corredato del proprio vaso d'espansione chiuso opportunamente dimensionato.
• La pressione a monte del circuito di raffredamento deve essere almeno 1,5 bar (UNI 10412/2 p.to 6.2).

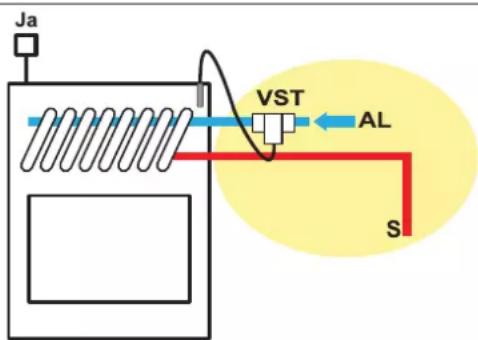

Ja VST AL S

La valvola di scarico termico (VST - fornita da Edilkamin) deve essere collegata al circuito di raffreddamento (AL) con pressione minima 1,5 bar.

JA = jolly sfi ato automatico

$$ S = \text { scarico } $$

Fig. 1

Fare riferimento alla norma UNI 8065-1989 (trattamento dell'acqua negli impianti termici ad uso civile).

INFORMAZIONI GENERALI

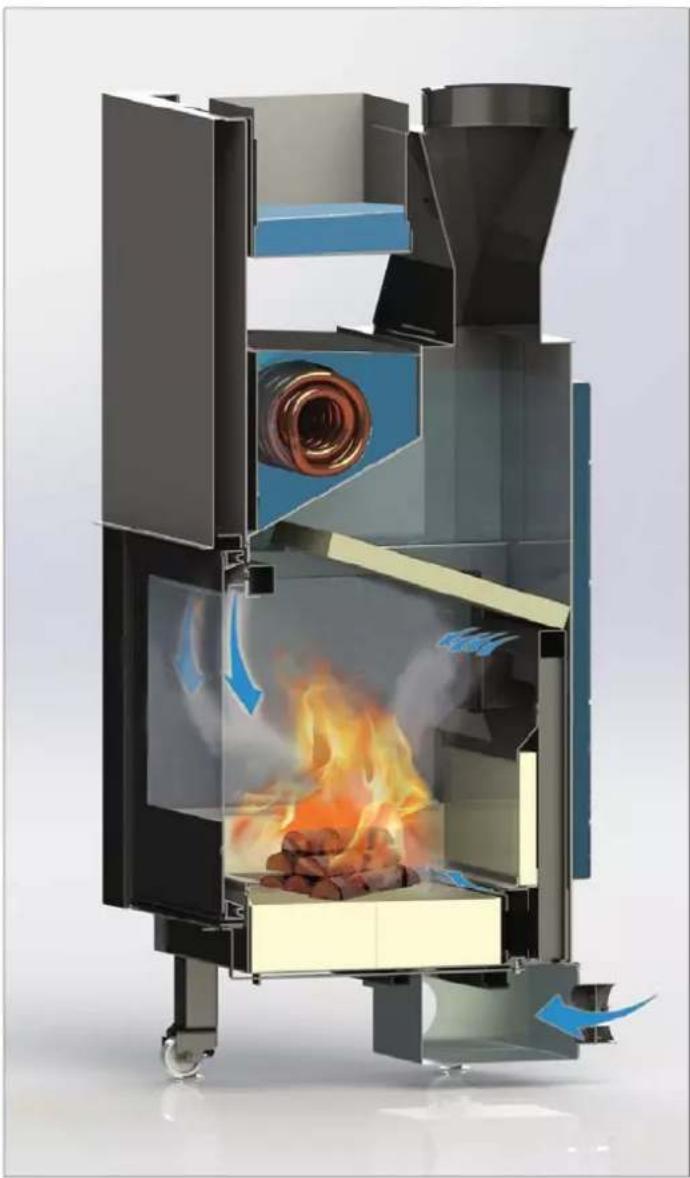

AQUAMAXI è progettato per scaldare acqua attraverso una combustione di legna nel focolare e per cucinare.

L'acqua contenuta nel termocaminetto si scalda e viene inviata nell'impianto di riscaldamento (termosifoni, scalda salviette, pannelli radianti a pavimento) ed inoltre scalda il locale nel quale si trova per irraggiamento e convezione naturale.

Il termocaminetto NON DEVE MAI FUNZIONARE SENZA ACQUA NELL'IMPIANTO.

L'acqua si riscalda, circolando nell' intercapedine che lambisce tutta le pareti del focolare e della caldaia superiore.

L'intercapedine è realizzata con lamiera di acciaio e il rivestimento interno del focolare è rivestito in mattoncini reffratari di alto spessore particolarmente adatti alla cottura e sostituibili con estrema facilità.

Il focolare è chiuso frontalmente da un portellone (con vetro serigrafato a vista) che si apre a saliscendi e ad anta per la pulizia del vetro.

AQUAMAXI è disponibile nelle seguenti versioni:

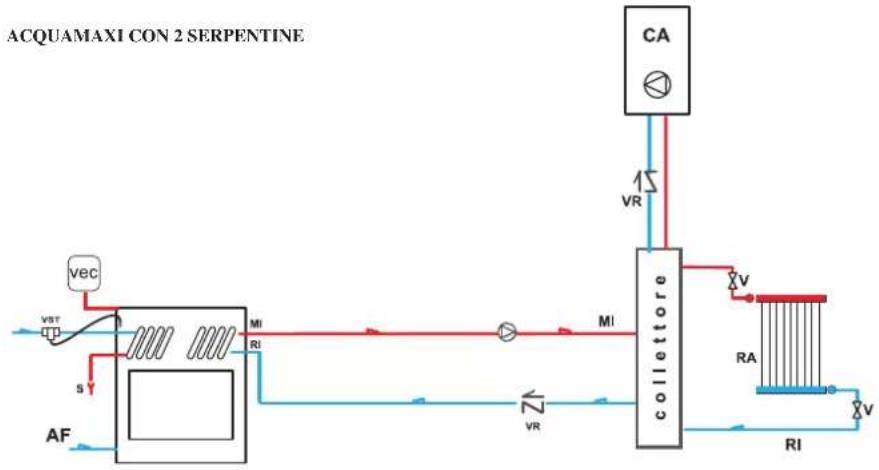

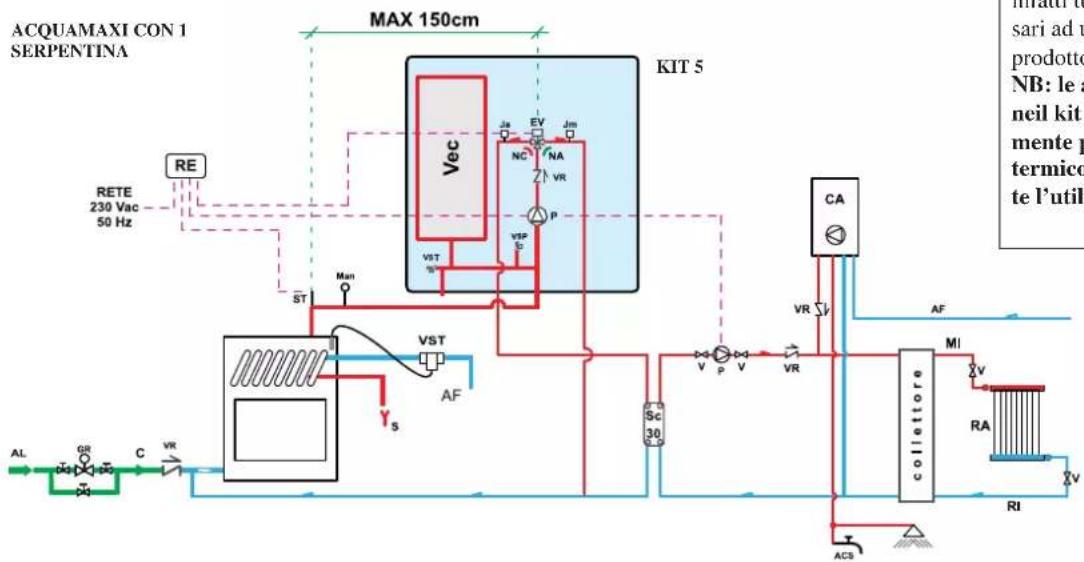

• con una serpentina

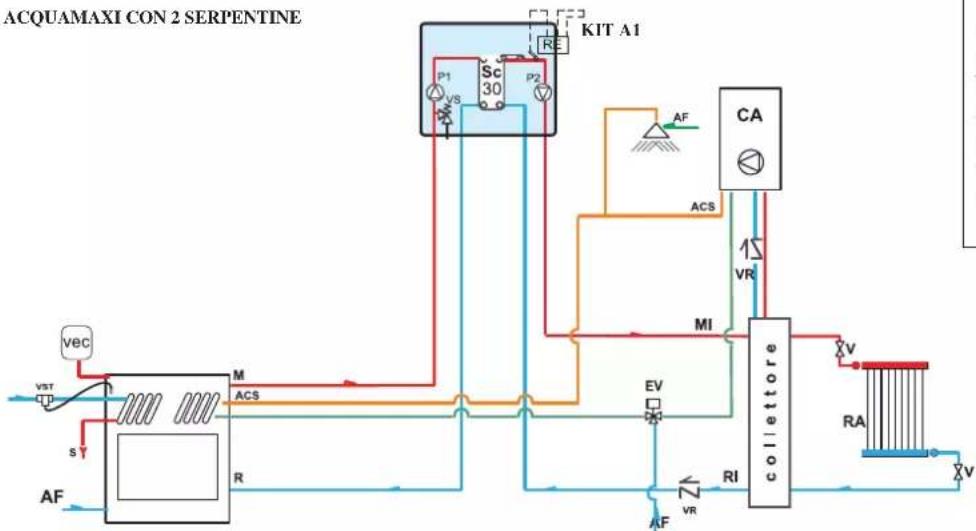

• con due serpentine

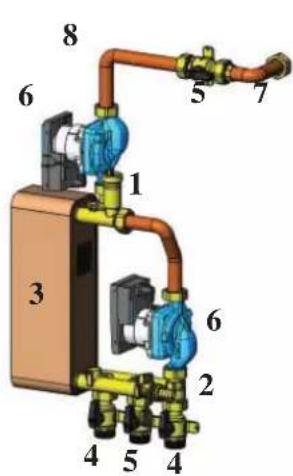

• con una serpentina con kit idraulico a vaso aperto e centralina elettronica a bordo (destro o sinistro)

Ogni serpentina può servire per:

1) produzione di acqua calda sanitaria fare attenzione alla durezza dell'acqua che può provocare calcare)
2) separare il circuito primario dal circuito secondario.
3) installazione a vaso chiuso con valvola optional

INFORMAZIONI GENERALI

• dimensione focolare cm 73 x 45 x 48 h
• dimensione vetro cm 85,5 x 61 h
• piedini regolabili in altezza max cm 12

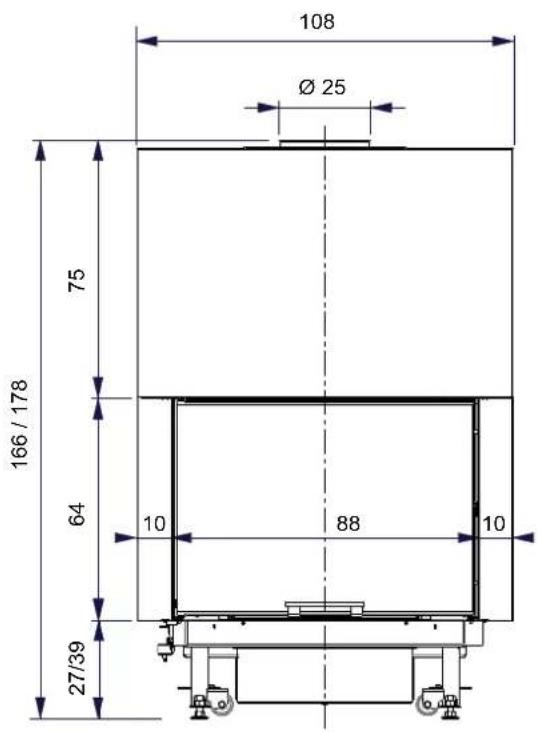

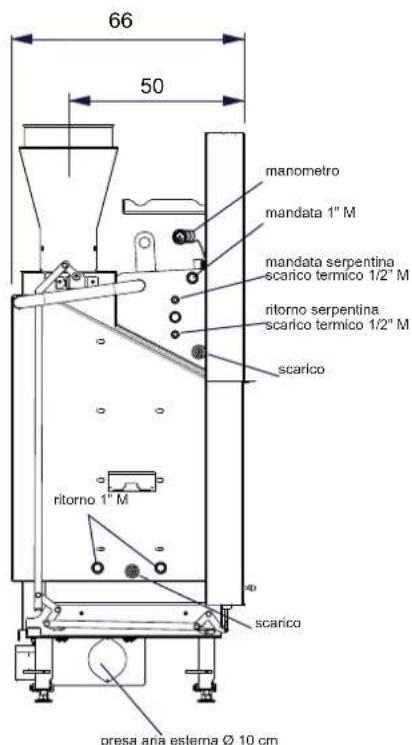

FRONTE FIANCO

108 Ø 25 75 166 / 178 64 10 88 10 27/39

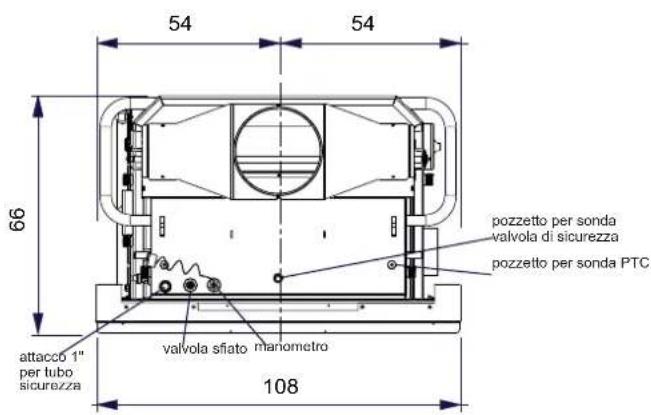

PIANTA

66 50 manometro mandata 1" M mandata serpentina scarico termico 1/2" M ritorno serpentina scarico termico 1/2" M scarico ritorno 1" M scarico presa ana esterna Ø 10 cm

54 54 66 attacco 1" per tubo sicurezza valvola sfiato manometro 108 pozzetto per sonda valvola di sicurezza pozzetto per sonda PTC

INFORMAZIONI GENERALI

CARATTERISTICHE TERMOTECNICHE ai sensi EN 13229
Potenza termica bruciata 32,5 kW
Potenza termica nominale 26 kW
Potenza resa all'acqua	18 kW
Potenza resa all'ambiente	8	kW
Rendimento/Efficenza	80	%
Emissione CO al 13% O_2	0,194	%
Temperatura media fumi	243	°C
Tiraggio	12	Pa
Consumo combustibile	7,1	kg/h
Pressione massima d'esercizio	1,5	bar
Temperatura massima d'esercizio	90	°C
Contenuto d'acqua interno	90 litri
Mandata all'impianto (maschio)	1"	pollici
Ritorno dall'impianto (maschio)	1"	pollici
Volume riscaldabile *	680	m^3
ø uscita fumi femmina (altezza minima 4 mt)	25	cm
Diametro condotto presa aria	10	cm
Peso con imballo	490 kg

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIA che deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione di ogni prodotto
Potenza termica utile 26 kW
Temperatura uscita fumi allo scarico 292 °C
Tiraggio minimo 6 P	a
Portata fumi 28,2 g/s

N.B.: DATI DI PROGETTO (Riferimento norma EN 13229)

* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.

E' importante tenere in considerazione anche la collocazione del termocaminetto nell'ambiente da scaldare.

** temperatura in caldaia 70° - (DT=25K)

I dati sopra riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato.

EDILKAMIN s.p.a. si riserva di modificare i prodotti senza preavviso e a suo insindacabile giudizio.

N.B.:

• E' vietata ogni modifi ca non autorizzata
• Utilizzare pezzi di ricambio raccomandati dal costruttore
• L'impiego di componenti non originali implica la decadenza della garanzia

• CERTIFICAZIONI E BENEFICI \*

* Vista la variabilità degli stessi nel tempo nei vari Paesi, verifi care volta per volta. Tale scritta tra valore indicativo all'anno di redazione della presente scheda (vedere edizione in ultima pagina).

ITALIA: ammessa in Lombardia ai sensi del D.G.R n° 1118-2013 ammessa nelle Marche ai sensi della Legge Regionale n° 3 del 2012 ammessa alla detrazione del 50% ; 65 % (verifi care le condizioni di accessibilità esterne al prodotto)

FRANCIA: iscritta Flamme Verte

CECHIA: ammessa a NEW GREEN SAVE PROGRAMME e secondo le Direttive del Ministero dell'Ambiente n° 9 - 2013

INSTALLAZIONE

AVVERTENZE IMPORTANTI

Oltre a quanto indicato nel presente documento, tenere in considerazione le norme dei vari paesi, ad esempio in Italia:

- UNI 10683: generatori di calore a legno: requisiti di installazione

- UNI 10412-2: impiantidiriscaldamentoadacquacalda.

Requisiti di sicurezza, specifici per impianti con apparecchi per il riscaldamento di tipo domestico con caldaia incorporata, alimentati a combustibile solido, con potenza del focolare o complessiva dei focolari non superiore a 35 kW.

In particolare:

- Prima di iniziare qualsiasi operazione di montaggio è importante verificare la compatibilità con l'impianto come stabilito dalla norma UNI 10683 ai paragrafi 4.1 / 4.1.1 / 4.1.2.

- A montaggio ultimato, l'installatore dovrà provvedere alle operazioni di "messa in esercizio" ed a rilasciare documentazione come richiesto dalla norma UNI 10683 rispettivamente ai paragrafi 4.6 e 5.

- L'allacciamento, la messa in servizio e la verifica del buon funzionamento del termocaminetto devono essere eseguite da personale qualificato, in grado di effettuare i collegamenti elettrici ed idraulici come richiesto dalle norme UNI 10683 al paragrafo 4.5, e UNI 10412-2, nonché nel pieno rispetto delle presenti istruzioni di montaggio.

- Le verifiche vanno eseguite a camino acceso ed a regime per alcune ore, prima di rivestire il monoblocco al fine di poter eventualmente intervenire.

Quindi le operazioni di fi nitura quali ad esempio:

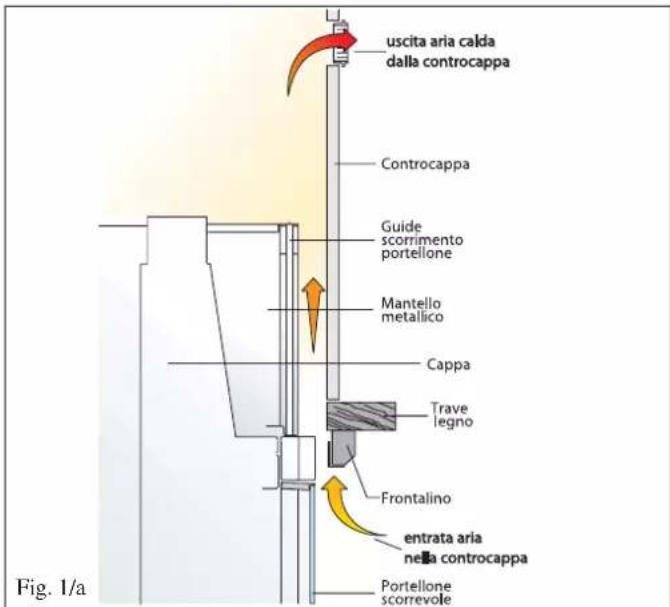

- costruzione della controcappa

- montaggio del rivestimento

- esecuzione di lesene, tinteggiature, ecc.

vanno eseguite a collaudo ultimato con esito positivo.

Edilkamin non risponde di conseguenza degli oneri derivati sia da interventi di demolizione che di ricostruzione anche se conseguenti a lavori di sostituzioni di eventuali pezzi difettosi.

Il termocaminetto deve essere installato solo su pavimenti dall'adeguata capacità portante.

Nel caso contrario, opportuno contromisure devono essere prese (piatra di distribuzione di carico, per esempio).

- L'apparecchio non deve essere usato come inceneritore e non devono essere usati combustibili diversi dalla legna.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

Il termocaminetto NON deve essere installato nello stesso ambiente in cui si trovano apparecchi da riscaldamento a gas del tipo B (es. caldaie a gas, stufe, apparecchi asserviti da cappa aspirante) in quanto potrebbe mettere in depressione l'ambiente compromettendo il funzionamento di tali apparecchi oppure esserne infl uenzata.

DISTANZE DI SICUREZZA (fi g. 1)

Le distanze indicate sono le distanze minime di sicurezza a cui devono essere realizzati gli elementi strutturali costruiti in materiale combustibile o che presentino componenti combustibili.

DISTANZE MINIME DI SICUREZZA DA MATERIALI INFIAMMABILI

$$ L = 2 0 0 \mathrm{mm} $$

$$ R = 2 0 0 \mathrm{mm} $$

$$ B = 1 0 0 \mathrm{mm} $$

$$ F = 1 2 0 0 \mathrm{mm} $$

B L R F

Fig. 1

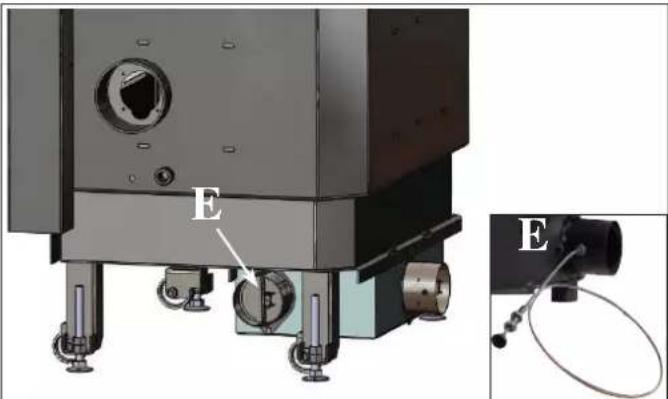

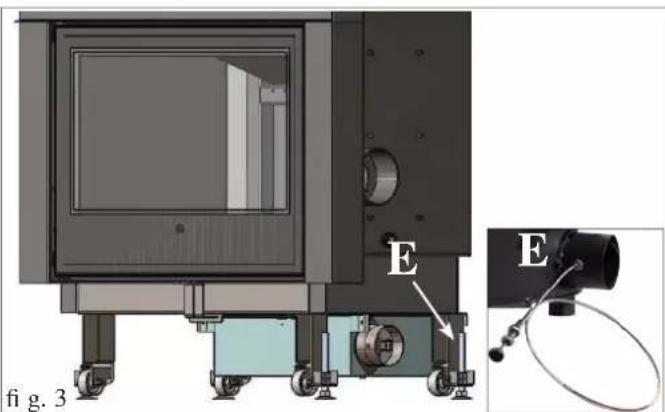

PRESA D'ARIA ESTERNA

Il collegamento con l'esterno, con una sezione passante pari a un diametro di cm 10 (vedi tabella tecnica), è assolutamente necessario per il buon funzionamento del termocaminetto; deve essere quindi inderogabilmente realizzato.

La presa d'aria deve essere posizionata in maniera tale da non poter essere accidentalmente ostruita.

Detto collegamento, deve raccordare direttamente con l'esterno il meccanismo di regolazione aria (E).

Il meccanismo, consegnato separatamente, può essere montato a destra o/a sinistra o/e posteriormente.

Il collegamento può essere realizzato con tubo flessibile di alluminio.

Curare bene la sigillatura dei punti dai quali potrebbe verificarsi dispersione di aria.

E' consigliabile applicare all'esterno del condotto presa aria una griglia di protezione che comunque non deve ridurre la sezione utile passante.

Per percorsi superiori a 3 m, o con curve, aumentare dal 10% al 20% la sezione indicata.

L'aria esterna deve essere captata a livello pavimento (non può provenire dall'alto).

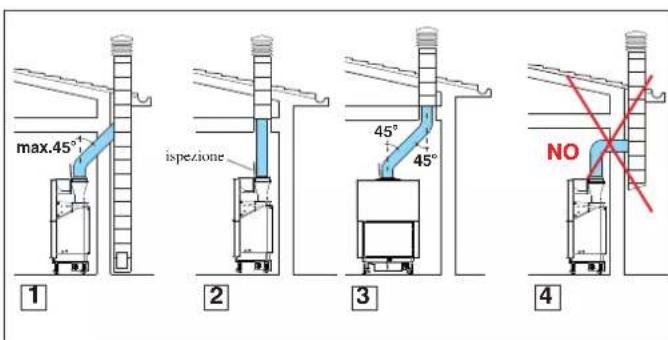

L'uscita dei fumi dal termocaminetto è a sezione circolare. Essa è prevista per consentire l'utilizzo dei tubi in acciaio inox. Se l'imbocco della canna fumaria non si trova sulla verticale del termocaminetto, è necessario che il raccordo tra il termocaminetto stesso e la canna, non presenti strozzature o inclinazioni superiori a 45° (fi g.1-2-3-4).

Il termocaminetto non va collegato in canna fumaria con-divisa.

Il tratto fumi deve essere ispezionabile e realizzato in maniera tale da poter essere pulito (utilizzare TEE ispezionabili). Per canne fumarie non di nuova realizzazione o troppo grandi si consiglia l'intubaggio mediante tubi in acciaio inox di opportuno diametro e idonea coibentazione. Per canne fumarie poste all'esterno si consiglia l'utilizzo di quelle in acciaio inox a parete doppia coibentata. Le caratteristiche costruttive, in particolare per quanto riguarda resistenza meccanica, isolamento e tenuta ai gas, devono essere idonce a sopportare una temperatura fumi di almeno 450°C. La canna fumaria deve essere certifi cata EN 1856. Eseguire sigillatura con mastice ad alta temperatura, in corrispondenza del punto di imbocco della canna in acciaio sul bocchettone uscita fumi del termocaminetto.

Effettuare da personale qualifi cato la pulizia della canna fumaria una volta all'anno.

max.45° ispezione 1 2 3 4 NO

Caratteristiche fondamentali del comignolo sono:

- sezione interna alla base uguale a quella della canna fumaria - sezione di uscita non minore del doppio di quella della canna fumaria - posizione in pieno vento, al di sopra del tetto ed al di fuori delle zone di refl usso.

Oltre a quanto sopra, tenere in considerazione le indicazioni di cui alla norma UNI 10683/2005 al paragrafo 4.2 “collegamento al sistema di evacuazione fumi” e sottoparagrafi.

RIVESTIMENTI, CONTROCAPPE

Nel caso di abbinamento ad un rivestimento prefabbricato di Edilkamin, per definire l'esatto posizionamento del termocaminetto, è importante prendere in considerazione il modello di rivestimento prescelto. In base alla scelta del modello, la collocazione dovrà essere eseguita in modo differente (consultare le istruzioni di montaggio contenute nella confezione di ciascun rivestimento). Durante l'installazione verificare sempre la messa in piano del termocaminetto.

- Praticare nella parete o sul pavimento un foro per la presa d'aria esterna e collegarlo al meccanismo di regolazione aria del termocaminetto come descritto nel capitolo "presa d'aria

esterna"

- Collegare il termocaminetto alla canna fumaria con canna in acciaio inox, usando i diametri indicati nella tabella dati termotecnici e le indicazioni del capitolo “canne fumarie”

- Verificare il comportamento di tutte le parti in movimento prima di applicare il rivestimento.

- Effettuare il collaudo, e la prima accensione dell'impianto prima di montare il rivestimento.

Lo zoccolo dei rivestimenti deve assolutamente consentire il passaggio aria di ricircolo all'interno dei rivestimenti stessi. Devono pertanto essere eseguite opportune feritoie o asole per il passaggio dell'aria.

Le parti in marmo, pietra, mattoni, che compongono il rivestimento devono essere montate con un leggero interspazio dal termocaminetto in modo da evitare possibili rotture dovute a dilatazione ed eccessivi surriscaldamenti.

Proteggere le parti in legno con materiali ignifughi.

Parti ignifughe del rivestimento ( travi o cornici) non devono presentare parti a contatto con il termocaminetto ma distanziate almeno di 1-2 cm per consentire un flusso d'aria che impedisca accumulo di calore (vedi fi g. 1/a).

Il vano di alloggiamento deve essere realizzato in muratura o in materiale ignifugo e non presentare elementi combustibili al suo interno.

La contro cappa può essere realizzata con pannelli ignifughi in cartongesso o lastre in gesso e comunque con materiali assolutamente non infi ammabili.

E' bene areare l'interno della controappa consentendo un ingresso d'aria dal basso (spazio tra il portello e la trave), che per moto convettivo uscirà attraverso una griglia da installare in alto, ottenendo così recupero di calore e evitando eccessivi surriscaldamenti (vedi fi g. 1/a).

La contro cappa dovrà prevedere opportuni sportelli di manutenzione alla raccorderia.

Oltre a quanto sopra, tenere in considerazione quanto indicato dalla norma UNI 10683 ai paragrafi 4.4 e 4.7 “coibentazione, fi niture, rivestimenti e raccomandazioni di sicurezza. Nel caso di utilizzo di Kit d’installazione, questi devono essere protetti dall’irraggiamento termico del termocaminetto mediante l’utilizzo di materassini isolanti.

uscita aria calda dalla controcappa Controcappa Guide scorrimento portellone Mantello metallico Cappa Trave legno Frontalino entrata aria nella controcappa Portellone scorrevole Fig. 1/a

INSTALLAZIONE

VASO DI ESPANSIONE

Il vaso di espansione assorbe gli accumuli di volume di acqua una volta che si è riscaldata.

Il vaso di espansione chiuso è un vaso che al suo interno contiene una membrana che può assorbire fino a un certo aumento di volume di acqua.

E' a cura dell'installatore dimensionare correttamente il vaso di espansione chiuso in funzione al contenuto di acqua.

Il termocaminetto può funzionare a vaso chiuso SOLO se una delle serpentine è collegata ad una valvola scarico termico come indicato negli schemi seguenti.

Il vaso di espansione aperto posizionato in alto assorbe la variazione di volume di acqua e fornisce, all'impianto idraulico, l'indispensabile pressione atta ad evitare ingressi di aria.

E' consigliabile di posizionare ad almeno 3 mt sopra l'elemento più alto del circuito.

Una posizione più bassa può provocare “rigurgiti” frequenti nel vaso di espansione con rischi di funzionalità e durata del termocaminetto, perciò è importante che l’installatore valuti con attenzione tale altezza.

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO A VASO APERTO ABBINATO A CALDAIA A GAS. PRODUZIONE DI ACQUA CALDA SANITARIA TRAMITE SERPENTINA.

ACQUAMAXI CON I SERPENTINA CON KIT IDRAULICO A BORDO (DX O SX)

ACS: Acqua Calda Sanitaria

AF: Acqua Fredda

CA Caldaia a gas

EV: Elettrovalvola a 3 vie

NA: Normalmente Aperta

NC: Normalmente Chiusa

Ja: Jolly di sfi ato automatico

Jm: Jolly di sfi ato manuale

MAN: Manometro

MI: Mandata Impianto

P Pompa (circolatore)

P1: Pompa circuito primario

P2: Circolatore impianto

RA: Radiatori

RE: Regolatore Elettronico

RI: Ritorno Impianto

S: Scarico

Sc 30: Scambiatore 30 piastre

ST: Sonda di Temperatura

TC: Termocamino

V: Valvola

VE: Vaso di Espansione Aperto

Vec Vaso di Espansione Chiuso

VR: Valvola di non ritorno

VSP: Valvola di sicurezza a pressione 1,5 bar

VST: Valvola di scarico termico

KIT A BORDO

1 Collettore superiore
2 Collettore inferiore
3 Scambiatore
4 Valvola a sfera
5 Valvola a sfera
6 Circolatore elettronico
7 Tubo 1 mandata primario
8 Tubo 2 mandata primario
9 Tubo riscaldamento secondario

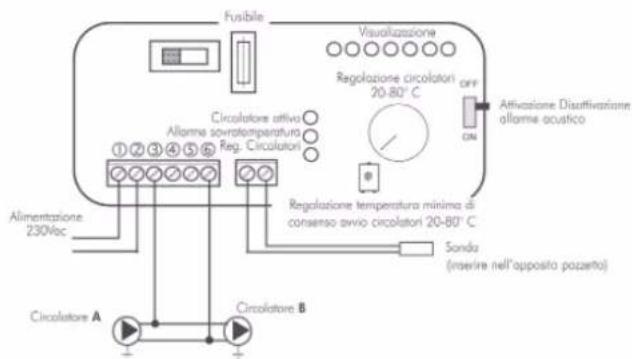

Collegamenti elettrici

Fusibile Visualizzazione Regolazione circolatori 20-80°C OFF GN Attivazione Disattivazione allarme acustico Circulatore attivo Allarme sovratotemperatura Reg. Circulatori ①②③④⑤⑥ Alimentazione: 230Vac Regolazione temperatura minima di consenso avvio circolatori 20-80°C Sanda (inserire nell'apposito pozzetto) Circolatore A Circulatore B

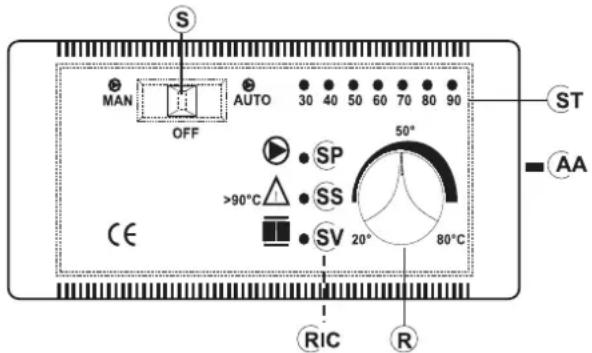

AZIONI SUL SELETTORE

Selettore OFF

Selettore MAN

Selettore AUTO

Sezione allarme

Tutto spento

Circolatore di minima forzato/Valvola impostata

Circolators impostato/Valvola impostata

In posizione Off esclusa la segnalazione acustica

INSTALLAZIONE

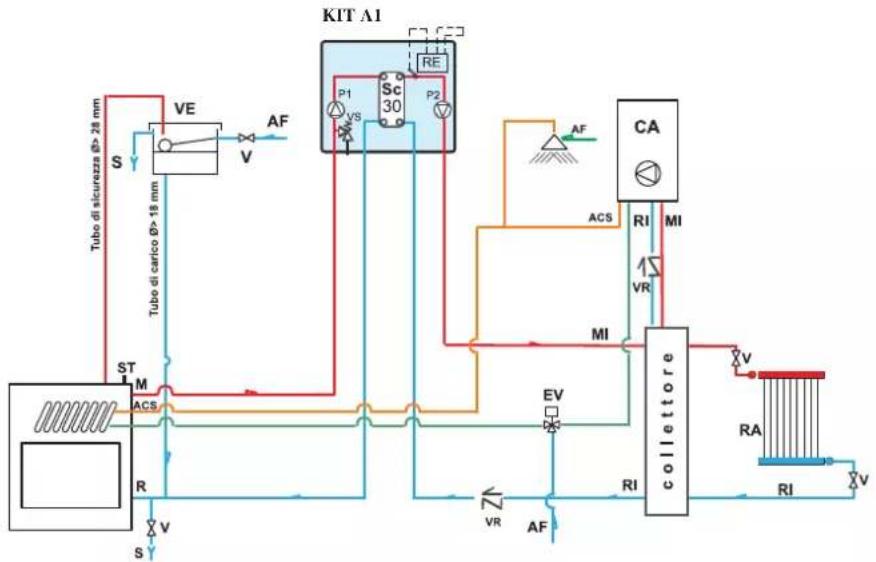

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO A VASO APERTO ABBINATO A CALDAIA A GAS. PRODUZIONE ACQUA CALDA SANITARIA TRAMITE SERPENTINA.

ACQUAMAXI CON 1 SERPENTINA

Il Kit è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese nel kit devono essere opportuna-mente protette dall'irraggiamento termico del termocaminetto, mediante l'utilizzo di materassini isolanti.

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO A VASO CHIUSO TRAMITE SERPENTINA, ABBINATO A CALDAIA A GAS.

ACQUAMAXI CON 1 SERPENTINA

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO A VASO APERTO COME UNICA FONTE DI CALORE. PRODUZIONE ACQUA CALDA SANITARIA TRAMITE SERPENTINA.

ACQUAMAXI CON 1 SERPENTINA

ACS: Acqua Calda Sanitaria

AF: Acqua Fredda

CA Caldaia a gas

EV: Elettrovalvola a 3 vie

NA: Normalmente Aperta

NC: Normalmente Chiusa

Ja: Jolly di sfi ato automatico

Jm: Jolly di sfi ato manuale

MAN: Manometro

MI: Mandata Impianto

P Pompa (circolatore)

P1: Pompa circuito primario

P2: Circolatore impianto

RA: Radiatori

RE: Regolatore Elettronico

RI: Ritorno Impianto

S: Scarico

Sc 30: Scambiatore 30 piastre

ST: Sonda di Temperatura

TC: Termocamino

V: Valvola

VE: Vaso di Espansione Aperto

Vec Vaso di Espansione Chiuso

VR: Valvola di non ritorno

VSP: Valvola di sicurezza a pressione 1,5 bar

VST: Valvola di scarico termico

INSTALLAZIONE

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO A VASO APERTO ABBINATO A CALDAIA A GAS. SERPENTINA PER SEPARAZIONE IMPIANTO.

ACQUAMAXI CON 1 SERPENTINA

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO, VASO CHIUSO TRAMITE SERPENTINA. ABBINATO A CALDAIA A GAS.

Il Kit è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese neil kit devono essere opportuna- mente protette dall'irraggiamento termico del termocaminetto, media- te l'utilizzo di materassini isolanti.

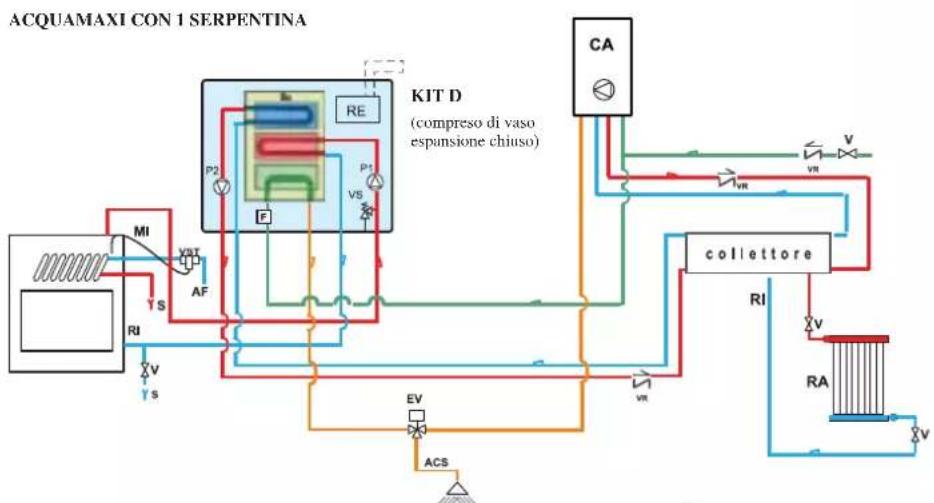

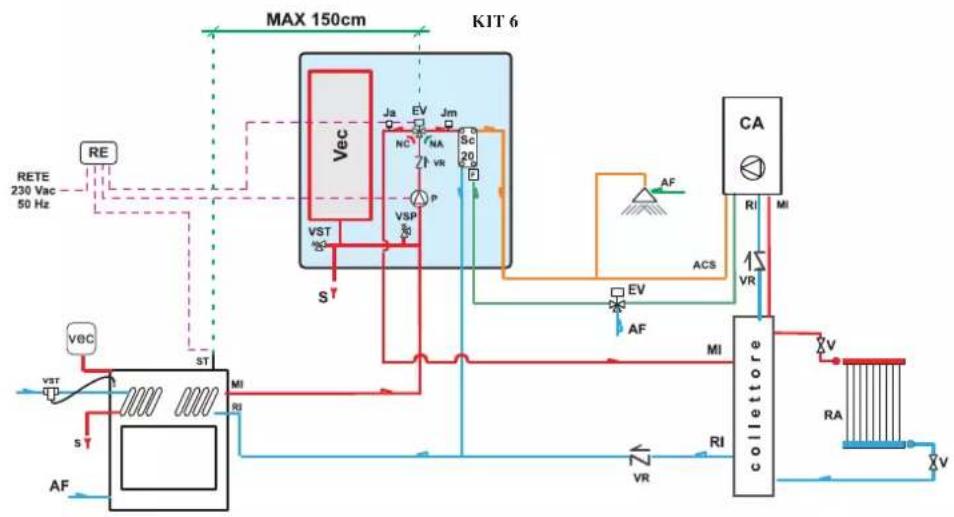

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO, VASO CHIUSO TRAMITE SERPENTINA, ABBINATO A CALDAIA A GAS. SEPARAZIONE IMPIANTO E PRODUZIONE ACQUA CALDA SANITARIA TRAMITE KIT D

ACS: Acqua Calda Sanitaria

AF: Acqua Fredda

CA Caldaia a gas

EV: Elettrovalvola a 3 vie

NA: Normalmente Aperta

NC: Normalmente Chiusa

Ja: Jolly di sfi ato automatico

Jm: Jolly di sfi ato manuale

MAN: Manometro

MI: Mandata Impianto

P Pompa (circolatore)

P1: Pompa circuito primario

P2: Circolatore impianto

RA: Radiatori

RE: Regolatore Elettronico

RI: Ritorno Impianto

S: Scarico

Sc 30: Scambiatore 30 piastre

ST: Sonda di Temperatura

TC: Termocamino

V: Valvola

VE: Vaso di Espansione Aperto

Vec Vaso di Espansione Chiuso

VR: Valvola di non ritorno

VSP: Valvola di sicurezza a pressione 1,5 bar

VST: Valvola di scarico termico

INSTALLAZIONE

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO, VASO CHIUSO TRAMITE SERPENTINA, ABBINATO A CALDAIA A GAS. SEPARAZIONE IMPIANTO TRAMITE SECONDA SERPENTINA.

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO, VASO CHIUSO TRAMITE SERPENTINA, ABBINATO A CALDAIA A GAS. PRODUZIONE ACQUA CALDA SANITARIA TRAMITE SECONDA SERPENTINA

Il Kit è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese neil kit devono essere opportuna- mente protette dall'irraggiamento termico del termocaminetto, mediante l'utilizzo di materassini isolanti.

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO A VASO APERTO ABBINATO A CALDAIA A GAS. PRODUZIONE ACQUA CALDA SANITARIA TRAMITE SERPENTINA E SEPARAZIONE IMPIANTO TRAMITE SECONDA SERPENTINA.

ACQUAMAXI CON 2 SERPENTINE

ACS: Acqua Calda Sanitaria

AF: Acqua Fredda

CA Caldaia a gas

EV: Elettrovalvola a 3 vie

NA: Normalmente Aperta

NC: Normalmente Chiusa

Ja: Jolly di sfi ato automatico

Jm: Jolly di sfi ato manuale

MAN: Manometro

MI: Mandata Impianto

P Pompa (circolatore)

P1: Pompa circuito primario

P2: Circolatore impianto

RA: Radiatori

RE: Regolatore Eletronico

Rl: Ritorno Impianto

S: Scarico

Sc 30: Scambiatore 30 piastre

ST: Sonda di Temperatura

TC: Termocamino

V: Valvola

VE: Vaso di Espansione Aperto

Vec Vaso di Espansione Chiuso

VR: Valvola di non ritorno

VSP: Valvola di sicurezza a pressione 1,5 bar

VST: Valvola di scarico termico

INSTALLAZIONE

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO, VASO CHIUSO TRAMITE SERPENTINA, ABBINATO A CALDAIA A GAS. PRODUZIONE ACQUA CALDA SANITARIA TRAMITE SECONDA SERPENTINA.

ACQUAMAXI CON 2 SERPENTINE

Il Kit è stato realizzato per facilitare il compito degli installatori; comprende infatti tutti quei componenti necessari ad una corretta installazione del prodotto.

NB: le apparecchiature comprese neil kit devono essere opportuna- mente protette dall'irraggiamento termico del termocaminetto, mediante l'utilizzo di materassini isolanti.

ESEMPIO DI IMPIANTO IDRAULICO PER TERMOCAMINETTO, VASO CHIUSO TRAMITE SERPENTINA, ABBINATO A CALDAIA A GAS. SEPARAZIONE IMPIANTO TRAMITE SECONDA SERPENTINA E PRODUZIONE ACQUA CALDA SANITARIA TRAMITE KIT 6

ACQUAMAXI CON 2 SERPENTINE

ACS: Acqua Calda Sanitaria

AF: Acqua Fredda

CA Caldaia a gas

EV: Elettrovalvola a 3 vie

NA: Normalmente Aperta

NC: Normalmente Chiusa

Ja: Jolly di sfi ato automatico

Jm: Jolly di sfi ato manuale

MAN: Manometro

MI: Mandata Impianto

P Pompa (circolatore)

P1: Pompa circuito primario

P2: Circolatore impianto

RA: Radiatori

RE: Regolatore Elettronico

RI: Ritorno Impianto

S: Scarico

Sc 30: Scambiatore 30 piastre

ST: Sonda di Temperatura

TC: Termocamino

V: Valvola

VE: Vaso di Espansione Aperto

Vec Vaso di Espansione Chiuso

VR: Valvola di non ritorno

VSP: Valvola di sicurezza a pressione 1,5 bar

VST: Valvola di scarico termico

REGOLATORE ELETTRONICO

Gli allacciamenti, la messa in servizio e la verifica del buon funzionamento, devono essere eseguite da personale qualificato, in grado di effettuare i collegamenti secondo le leggi vigenti ed in particolare secondo la Legge 46/90, nonché nel pieno rispetto delle presenti istruzioni.

Il rispetto delle norme sulla messa a terra è determinante per la sicurezza delle persone.

E' obbligatorio inserire a monte del dispositivo e di tutto il circuito elettrico del termocaminetto un interruttore differenziale di linea, inoltre è obbligatorio collegare a terra le pompe, le valvole e tutti i componenti dell'impianto oltre alle parti metalliche del termocaminetto.

S MAN OFF AUTO 30 40 50 60 70 80 90 ST AA CE >90°C SP SS SV 20° 80°C RIC R

LEGENDA

AA interruttore allarme acustico

R reg. apertura valvola 3 vie (KIT 1 - 3)

R reg. funzionamento circolatori (KIT 2)

RIC regolazione interna pompa

S selettore MAN-OFF-AUTO

SP spia pompa

SS spia sovratemperatura

ST scala temperatura

SV spia valvole 3 vie (KIT 1 - 3)

SV reg. circolatori (KIT 2)

DATI TECNICI
Alimentazione (+15 - 10%) Vac 230
Grado di protezione IP 40
Temperatura min/max ambiente °C 0÷+50
Lunghezza sonda	mt 1,2
Termometro	°C 30÷90
Portata contatti circolatore, massima	W 400
Portata contatti valvola tre vie, massima	W 250
Fusibile	mA 500

Il regolatore elettronico di controllo permette di monitorare le condizioni di funzionamento ed è dotato di:

• selettore MAN-OFF-AUTO (S)
• scala temperatura (ST)
• allarme acustico (AA)
• reg. apertura valvola 3 vie (R) (KIT1-3)
• reg. funzionamento circolatori (R) (KIT 2)
• regolazione interna pompa (RIC)
• spia valvola a 3 vie (SV) (KIT 1-3)
• spia reg.circolatori (SV) (KIT 2)
• spia sovratemperatura (SS)
• spia pompa (SP)

FUNZIONAMENTO

- Dispositivo di controllo:

• Termometro
• Dispositivo di protezione (sistema allarme acustico):
  • Allarme acustico (AA)
  • Allarme sovratemperatura (SS)

Tale sistema interviene quando la temperatura dell'acqua supera il valore di 90°C ed avverte l'utilizzatore di sospendere l'alimentazione di combustibile.

Il funzionamento dell'allarme acustico può essere escluso agendo sull'interruttore (AA); rimane comunque attiva la funzione di allarme data dalla spia di sovratemperatura (SS).

Per ripristinare le condizioni iniziali, dopo aver ridotto la temperatura dell'acqua nel termocaminetto, bisogna riattivare l'interruttore (AA).

- Dispositivo di alimentazione (sistema circolazione):

- Selettore MAN-OFF-AUTO (S)

- Spia pompa (SP)

Nella funzione manuale la pompa funziona sempre, nella funzione OFF la pompa è spenta; nella funzione AUTO si attiva la pompa dell'impianto a una temperatura desiderata per mezzo della regolazione interna (RIC) da 20 a 80°C (il comando é pre-impostato a 20°C)

- Dispositivo di funzionamento (sistema di regolazione):

- Regolazione (R) per apertura valvola a 3 vie

- Spia (SV) di funzionamento valvola a 3 vie

Quando la temperatura del fluido raggiunge il valore impostato col regolatore, la valvola a 3 vie commuta il fluido ai termosifoni e la spia di funzionamento (SV) si accende.

Nel momento in cui la temperatura del fluido scende al di sotto del valore impostato, il sistema di regolazione apre il circuito elettrico, la valvola a 3 vie by-passa il fluido direttamente al termocaminetto.

Attenzione: Durante il funzionamento normale, controllare che le spie luminose (SV) e (SP) siano accese.

UBICAZIONE

Il regolatore elettronico deve essere installato nelle vicinanze del termocaminetto.

La sonda dei dispositivi di funzionamento, protezione e controllo deve essere collocata direttamente sul termocaminetto o al massimo sulla tubazione di mandata entro 5 cm di distanza dal termocaminetto e comunque prima di qualsiasi organo di intercettazione.

La sonda deve essere immersa nel pozzetto.

INSTALLAZIONE

Tutte queste operazioni devono essere fatte con l'alimentazione disinserita dalla rete elettrica e con il selettore (S) AUTO-OFF-MAN in posizione OFF.

Per una corretta installazione del regolatore elettronico agire come segue: allentare la vite di fissaggio quindi togliere la calotta, posizionare a muro e fissare con i tasselli in dotazione; eseguire quindi le connessioni come da schema (contenuto nella confezione) facendo la massima attenzione ai collegamenti, stendere i cavi usando delle canaline conformi alle normative vigenti; quindi riposizionare la calotta e serrare la vite di chiusura.

Per la Valvola a 3 vie utilizzare il filo marrone (fase) e il filo blu (neutro) da collegare rispettivamente ai morsetti 5 e 6 del regolatore.

Il fi lo giallo-verde va collegato alla terra.

Per collegare correttamente il regolatore all'impianto, seguire le istruzioni di montaggio contenute nella confezione.

ISTRUZIONI USO

Sul prodotto sono presenti due pastiglie antiossidanti (una all'esterno e una all'interno nella camera di combustione). Nella fase di disimballo devono essere rimosse e smaltite come rifi uto domestico.

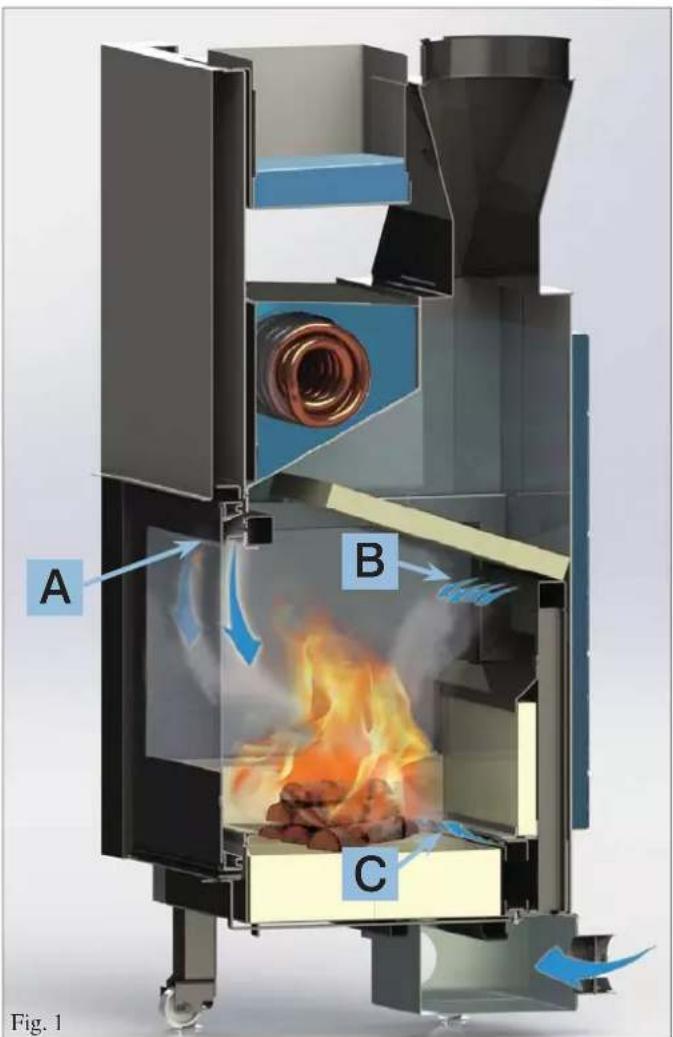

L'aria primaria di combustione (A) e di pulizia vetro entra dalla sommità del vetro stesso dopo essersi riscaldata, durante il suo percorso (fi g. 1) e mantiene il vetro pulito.

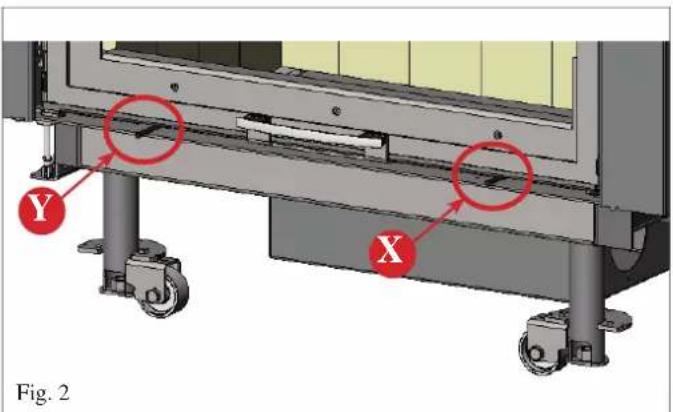

La quantità di aria, è comandata tramite una levetta posta a sx sotto il portellone (Y - fig. 2), si riscalda durante il transito nei condotti ai lati e superiormente alla bocca del focolare.

L'aria secondaria di combustione (B) o di post-combustione è immessa nel focolare dai fori presenti sul fondale del focolare stesso (fi g. 1).

La quantità dell'aria di post-combustione è pretarata.

L'aria è prelevata, tramite un condotto, dalla parte inferiore del termocaminetto, si riscalda durante il suo percorso sul retro del focolare, per il forte irraggiamento a cui è soggetta e fuoriesce da fori di diametro variabile, sul fondale.

L'aria in uscita dai fori, investendo il flusso dei fumi, innesca la post-combustione che brucia gli incombusti ed il monossido di carbonio.

L'aria detta "Turbo" (C) entra alla base del focolare sul pelo libero della brace (fig. 1) per velocizzare l'accensione del termocaminetto.

La regolazione si effettua agendo sulla levetta posta a dx sotto il portellone (X - fi g. 2)

La scelta delle configurazioni deve essere effettuata dall'installatore.

Regolazione aria esterna

Il comando, tramite apposita serranda (E - fig.3) posto sul bocchettone presa aria esterna, regola la quantità d'aria primaria necessaria alla combustione.

Spingendo il pomolo si chiude la presa d'aria esterna, tirando il pomolo si apre la presa d'aria esterna.

A B C Fig. 1

E E fig. 3

Fig. 2

ISTRUZIONI USO

Consigli pratici

Si consiglia di tenere chiusi i radiatori del locale dove è installato il termocaminetto; Il calore irraggiato dalla bocca può essere suffi ciente per riscaldare.

Una combustione incompleta provoca eccessive incrostazioni; Per evitare è necessario:

- bruciare legna secca.

- assicurarsi che il focolare contenga un buon letto di brace e carboni ardenti, prima di aggiungere altra legna.

- accompagnare i ceppi di grande diametro ad altri di diametro minore.

- controllare che la temperatura dell'acqua di ritorno sia di almeno 50 °C (utilizzare valvola di controllo temperatura).

- Non eccedere nelle cariche oltre i valori indicati nella tabella tecnica (pag. 8 alla voce consumo combustibile) in quanto cariche eccessive possono creare problemi di surriscaldamento.

Note sul combustibile

La legna stagionata ha un potere calorifico di circa 4 kWh/kg, mentre la legna fresca ha un potere calorifico di soli 2 kWh/kg. Quindi per ottenere la stessa potenza calorifica occorre il doppio del combustibile.

	Contenuto acqua g/kg di legna	Potere calorifi - co kWh/kg	Maggior consumo legna %
Molto stagionata 100	4,5 0
2 anni stagionatura 200	4 15
1 anno stagionatura 350	3 71
Legna tagliata fresco 500	2,1 153

materiale consigliato:faggio/rovere/carpino/betulla

Accensione

Per l'accensione iniziale del focolare, utilizzate sempre i ciocchi di legna più piccoli.

Questi bruciano più rapidamente e quindi portano il focolare alla giusta temperatura in minor tempo.

Utilizzate i ciocchi di legna più grandi per rialimentare il fuoco. Collocare sempre la legna ben in profondità nel focolare, in modo tale che anche qualora scivolasse, non venga a contatto con il portellone.

- Assicurarsi che almeno un termosifone sia sempre aperto.

- Attivare gli interruttori del regolatore elettronico

- Caricare il termocaminetto con un carico di legna secca di pezzatura medio-fi ne ed accendere il fuoco.

- Attendere qualche minuto fino a che si è ottenuta una sufficiente combustione.

- Il portello deve essere sempre tenuto chiuso, salvo che nelle normali operazioni di carica legna e rimozione ceneri

- Impostare il termostato sul regolatore elettronico (*) ad una temperatura di 50÷70°C.

N.B.: Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Rimozione della cenere

(solo a termocaminetto spento e freddo)

Rimuovere la cenere con una paletta o con un aspiracenere. Deporre la cenere solo e unicamente in contenitori non combustibili, tenere presente che la brace residua può riaccendersi anche a distanza di più di 24 ore dall'ultima combustione.

MANUTENZIONE

Pulizia del focolare

- Le incrostazioni che tendono a depositarsi sulle pareti interne del focolare, diminuiscono l'efficienza dello scambio termico.

- E' necessario quindi effettuare, a cura cliente, una pulizia periodica, portando l'acqua ad una temperatura di 80÷85°C per ammorbidire le incrostazioni da asportare poi con una spatola d'acciaio.

Pulizia vetro

- Per procedere alla pulizia utilizzare l'apposito pulitore per vetri ceramici (Glasskamin di Edilakmin).

- La pulizia deve avvenire a vetro freddo.

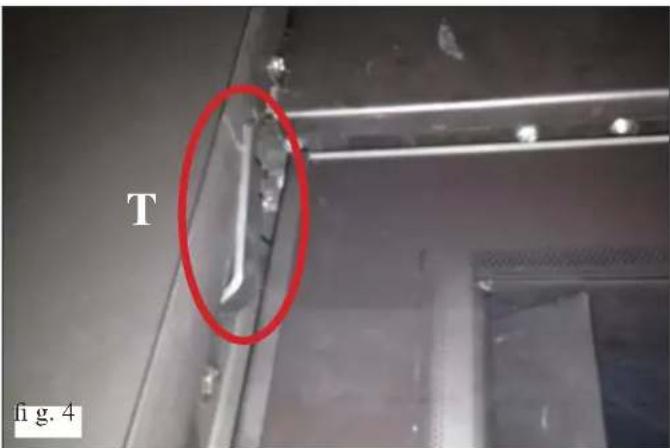

- Prima di procedere con l'apertura ad anta del portellone assicurarsi che lo stesso sia bloccato mediante apposita levetta posta in alto a destra (T- fi g. 4).

- L'apertura ad anta del portellone è possibile solo in posizione di totale chiusura.

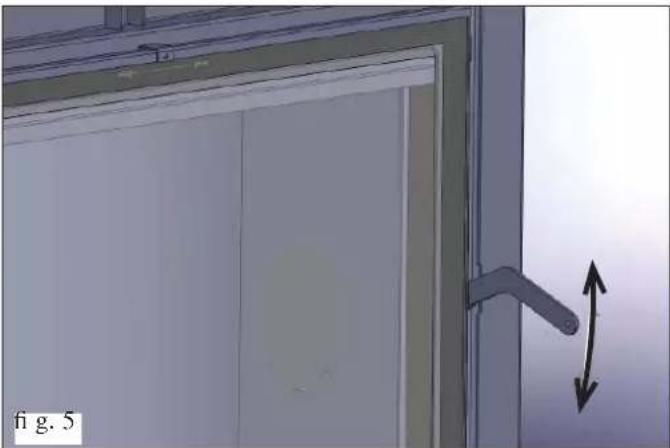

- Per aprire ad anta inserire la maniglia “mano fredda” sul not- tolino tra la struttura e il portellone e ruotare (fig. 5).

T fig. 4

Il cielino in refrattario è smontabile per la pulizia.

NOTA SULLE GUIDE DEL PORTELLONE

Le guide sono smontabili completamente dal portellone (guide, pulegge, contrappesi).

Per qualsiasi necessità contattare il Centro di Assistenza Tecnico Autorizzato Edilkamin.

ISTRUZIONI D'USO

IL CIRCOLATORE ELETTRONICO (KIT A BORDO)

Il prodotto da voi acquistato è dotato di un circolatore con motore elettronico.

Controllo elettronico delle prestazioni

a) Modalità di controllo p - c

In tale modalità, il controllore elettronico mantiene la pressione differenziale generata dalla pompa costante al valore di set Hs impostato.

c) Procedura di sfi ato

Tale procedura permette di evacuare l'aria presente nel circuito idraulico. Dopo aver selezionato manualmente la modalità "AIR", in automatico per 10 minuti la pompa andrà alternativamente al massimo e al minimo della velocità. Al termine della procedura, il circolatore andrà alla velocità pre-impostata. È quindi possibile selezionare la modalità desiderata di funzionamento

pressione differenziale

b) Modalità di controllo p - v

In tale modalità, il controllore elettronico fa variare la pressione differenziale tra il valore di set impostato Hs e 1/2 Hs. La pressione differenziale varia con la portata volumetrica.

pressione differenziale

LED SIGNIFIC	CATO STATO DI ES	SERCIZIO CAUSA RIMEDIO
Illuminato con luce verde	Pompa in funzione La	pompa funziona in base alla propria impostazione	Funzionamento normale
Lampeggia velocemente con luce verde		La pompa funziona per 10 min nella funzione di sfi ato. Successivamente è necessario impostare la potenza desiderata	Funzionamento normale
Lampeggia con luce rossa/verde	La pompa è pronta per il funzionamento, ma non gira	La pompa inizia a girare autonomamente non appena l’errore non è più presente	- Sottotensione U < 160V oppure Sovratensione U > 253V- Sovratemperatura del modulo Temperatura del motore troppo elevata	- Controllare la tensione di alimentazione 195V < U < 253V- Controllare la temperatura del fl uido e dell’ambiente
Lampeggia con luce rossa	Pompa fuori uso La po	mpa è ferma (bloccata)	La pompa non si riavvia autonomamente	Sostituire la pompa
LED spento	Nessuna tensione di alimentazione	L’elettronica non ha tensione - L	La pompa non è collegata alla tensione di alimentazione- Il LED è difettoso- L’elettronica è difettosa	- Controllare il collegamento del cavo- Controllare se la pompa funziona- Sostituire la pompa

CHECK LIST

Da integrare con la lettura completa della scheda tecnica

Posa e installazione

• Presa d'aria nel locale
- Il canale da fumo/la canna fumaria riceve solo lo scarico del termocaminetto
- Il canale da fumo (tratto di condotto che collega il termocaminetto alla canna fumaria) presenta solo tratti con angolazioni max 45° e nessun tratto in orizzontale
- il comignolo oltre la zona di refl usso
- i tubi di scarico sono in materiale idoneo (marcati EN 1856-I con caratteristiche per legna)
- nell'attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi
• Il volume riscaldabile è stato opportunamente valutato considerando l'efficienza dei termosifoni:
L'impianto idraulico è stato dichiarato conforme ai sensi delle norme della Nazione (es. in Italia D.M. 37 ex L.46/90) da tecnico abilitato.

Uso

• La legna utilizzata è di buona qualità e non umida.
• Il portello è ben chiuso
• I tubi di scambio e le parti interne al focolare sono puliti.
  • L'impianto idraulico è stato sfi atato.
• La pressione (letta sul manometro) è di MAX 1,5 bar.

ACCESSORI PER LA PULIZIA

GlassKamin

Utile per la pulizia del vetro ceramico

Utile per la pulizia del focolare

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE,2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti". Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

TABLE OF CONTENTS

Safety Information pag. 24

General information pag. 26

Installation pag. 30

Instructions for use ...... pag. 38

Ceck list pag. 41

Detta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

- i particolari rappresentati sono graficamente e geometricamente indicativi.

SAFETY INFORMATION

Installation pag. 50

PI: Bomba circuito primario

P2: Bomba circuito

RA: Radiadores

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE,2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti". Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

INHALTSVERZEICHNIS

Installation pag. 90
