68195 - Bollitore Lund - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo 68195 Lund in formato PDF.
| Tipo di prodotto | Bollitore elettrico con controllo della temperatura e mantenimento in caldo |
| Marca / Modello | Lund / 68195 |
| Capacità | 1,7 L |
| Peso netto | 1,0 kg |
| Alimentazione elettrica | 220-240 V ~, 50/60 Hz, 1850-2200 W |
| Classe di isolamento | I |
| Intervallo di regolazione della temperatura | Da 40 °C a 100 °C |
| Precisione del sensore di temperatura | ≤ 5 °C |
| Funzione mantenimento in caldo | Sì (40-95 °C, max 60 minuti) |
| Spegnimento automatico | Sì, all'ebollizione o alla temperatura impostata |
| Base | Rimovibile con pannello di controllo e display |
| Materiale del corpo | Vetro (secondo menzione di rischio di screpolatura) |
| Filtro rimovibile | Sì, situato all'uscita dell'acqua |
| Pulizia e decalcificazione | Pulizia con detergente delicato; decalcificazione con aceto o acido citrico |
| Sicurezza | Non utilizzare senza acqua; non immergere; coperchio bloccato in funzione; vapore diretto lontano dall'impugnatura |
| Uso previsto | Domestico, solo per riscaldare l'acqua |
| Riparabilità | Riparazioni solo da un servizio autorizzato; necessari pezzi originali |
| Garanzia | Non specificata (generalmente 2 anni in Francia) |
| Accessori inclusi | Base, filtro, manuale d'uso |
Domande frequenti - 68195 Lund
Domande degli utenti su 68195 Lund
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Bollitore in formato PDF gratuitamente! Trova il tuo manuale 68195 - Lund e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 68195 del marchio Lund.
MANUALE UTENTE 68195 Lund
- base
- bollitore
- coperchio
- cavo di alimentazione con spina
- fi ltro
- inseritore
- pannello di comando
- display
- regolazione temperatura
- pulsante mantenimento temperatura
- pulsante apertura coperchio
DE
Questo simbolo indica che l'apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri rifiuti. Le apparecchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al fine di ridurre la quantità di rifiuti e diminuire l'uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio per la salute umana e causare gli effetti negativi sull'ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il riciclaggio dell'apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l'autorità locale o il rivenditore.

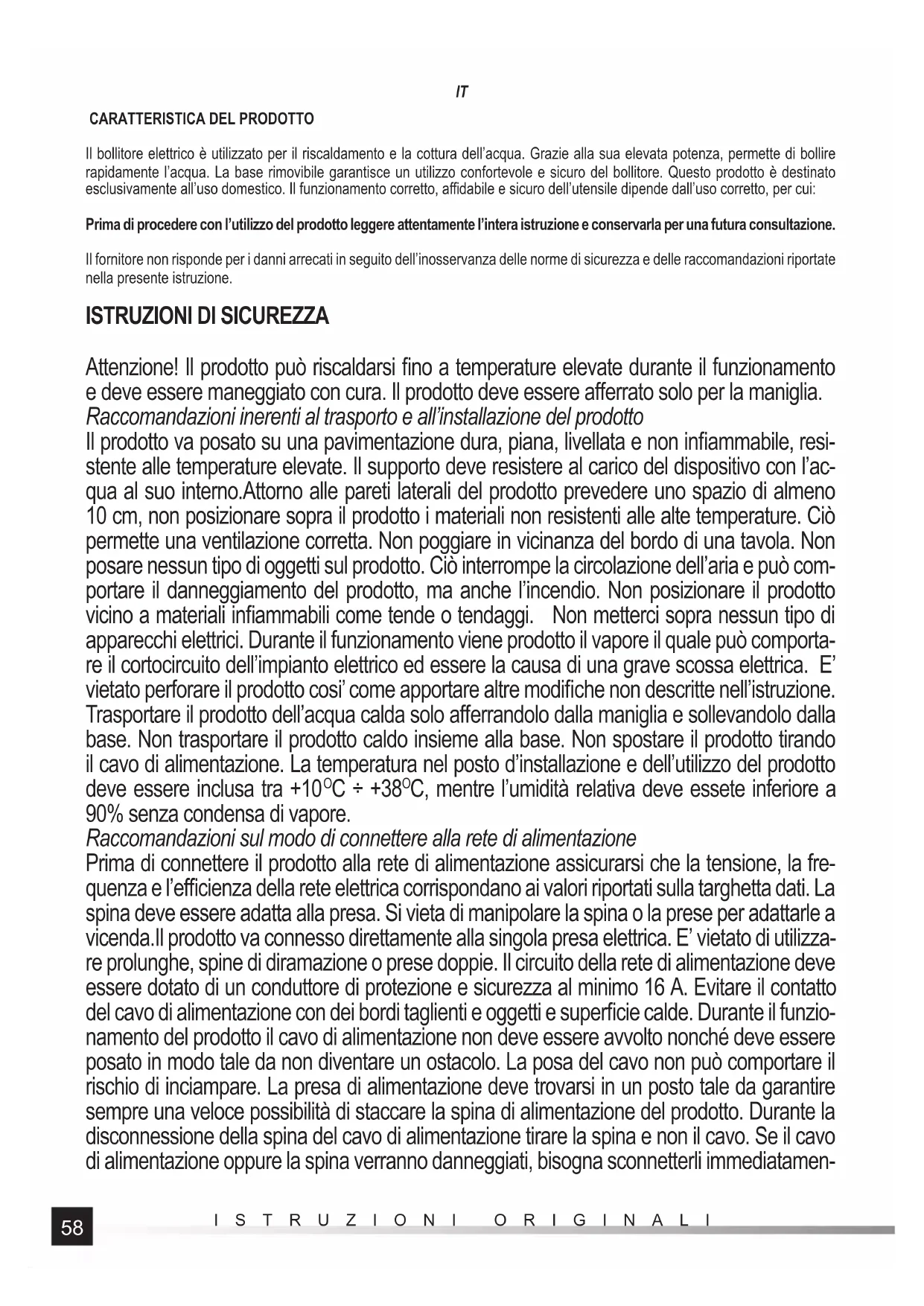

Il bolllitore elettrico è utilizzato per il riscaldamento e la cottura dell'acqua. Grazie alla sua elevata potenza, permette di bollire rapidamente l'acqua. La base rimovibile garantisce un utilizzo confortevole e sicuro del bolllitore. Questo prodotto è destinato esclusivamente all'uso domestico. Il funzionamento corretto, affidabile e sicuro dell'utensile dipende dall'uso corretto, per cui:
Prima di procedere con l'utilizzo del prodotto leggere attentamente l'intera istruzione e conservarla per una futura consultazione.
Il fornitore non risponde per i danni arrecati in seguito dell'inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione.
ISTRUZIONI DI SICUREZZA
Attenzione! Il prodotto può riscaldarsi fino a temperature elevate durante il funzionamento e deve essere maneggiato con cura. Il prodotto deve essere afferrato solo per la maniglia.
Raccomandazioni inerenti al trasporto e all'installazione del prodotto
Il prodotto va posato su una pavimentazione dura, piana, livellata e non infiammabile, resistente alle temperature elevate. Il supporto deve resistere al carico del dispositivo con l'acqua al suo interno. Attorno alle pareti laterali del prodotto prevedere uno spazio di almeno 10 cm, non posizionare sopra il prodotto i materiali non resistenti alle alte temperature. Ciò permette una ventilazione corretta. Non poggiare in vicinanza del bordo di una tavola. Non posare nessun tipo di oggetti sul prodotto. Ciò interrompe la circolazione dell'aria e può comportare il danneggiamento del prodotto, ma anche l'incendio. Non posizionare il prodotto vicino a materiali infiammabili come tende o tendaggi. Non metterci sopra nessun tipo di apparecchi elettrici. Durante il funzionamento viene prodotto il vapore il quale può comportare il cortocircuito dell'impianto elettrico ed essere la causa di una grave scossa elettrica. E' vietato perforare il prodotto così' come apportare altre modifiche non descritte nell'istruzione. Trasportare il prodotto dell'acqua calda solo afferrandolo dalla maniglia e sollevandolo dalla base. Non trasportare il prodotto caldo insieme alla base. Non spostare il prodotto tirando il cavo di alimentazione. La temperatura nel posto d'installazione e dell'utilizzo del prodotto deve essere inclusa tra +10°C ÷ +38°C, mentre l'umidità relativa deve essete inferiore a 90% senza condensa di vapore.
Raccomandazioni sul modo di connettere alla rete di alimentazione
Prima di connettere il prodotto alla rete di alimentazione assicurarsi che la tensione, la frequenza e l'efficienza della rete elettrica corrispondano ai valori riportati sulla targhetta dati. La spina deve essere adatta alla presa. Si vieta di manipolare la spina o la prese per adattarle a vicenda. Il prodotto va connesso direttamente alla singola presa elettrica. E' vietato di utilizzare prolunghe, spine di diramazione o prese doppie. Il circuito della rete di alimentazione deve essere dotato di un conduttore di protezione e sicurezza al minimo 16 A. Evitare il contatto del cavo di alimentazione con dei bordi taglienti e oggetti e superficie calde. Durante il funzionamento del prodotto il cavo di alimentazione non deve essere avvolto nonché deve essere posato in modo tale da non diventare un ostacolo. La posa del cavo non può comportare il rischio di inciampare. La presa di alimentazione deve trovarsi in un posto tale da garantire sempre una veloce possibilità di staccare la spina di alimentazione del prodotto. Durante la disconnessione della spina del cavo di alimentazione tirare la spina e non il cavo. Se il cavo di alimentazione oppure la spina verranno danneggiati, bisogna sconnetterli immediatamen-
IT
te dalla rete e contattare il servizio autorizzato del produttore per la sostituzione. Non utilizzare il prodotto con il cavo o la spina danneggiati. Il cavo di alimentazione oppure la spina non possono essere riparati; in tal caso provvedere alla sostituzione con componenti nuovi. Raccomandazioni per l'uso del prodotto
Attenzione! Il prodotto serve per il riscaldamento e bollitura dell'acqua. Per il riscaldamento e la cottura è vietato l'uso di liquidi o sostanze diverse dall'acqua. Utilizzare il prodotto solo con la base in dotazione. Quando si utilizza il prodotto, il cavo di alimentazione deve essere completamente srotolato. Il cavo arrotolato sotto la base può surriscaldarsi e causare incendi e scosse elettriche. Assicurarsi che il pavimento vicino al prodotto non sia scivoloso. In questo modo si evita lo slittamento, che può causare lesioni pericolose. Il prodotto va allacciato alla alimentazione solo durante il funzionamento. Una volta terminato il lavoro, disinserire il prodotto dalla alimentazione, staccando la spina dalla presa di rete. Non lasciare il prodotto incustodito. Riempire il prodotto con acqua versandolo nel bollitore. Non immergere mai il bollitore in acqua o altri liquidi. Se durante il riempimento del bollitore, l'acqua si rovescia sulla superficie esterna del bollitore o sulla base, occorre asciugarla prima di collegare il bollitore alla rete. Evitare di riempire un bollitore caldo con acqua fredda, che potrebbe causare la rotura dell'alloggiamento in vetro del bollitore a causa di una differenza di temperatura troppo elevata. Non utilizzare il prodotto senza acqua. Il livello dell'acqua deve sempre essere compreso tra i valori minimi e massimi. Un livello dell'acqua inferiore può danneggiare il prodotto o impedirne l'avviamento. Un livello d'acqua eccessivo può comportare che durante la cottura si verifichino dei versamenti d'acqua che possono provocare gravi ustioni. Avvertenza! Non aprire il coperchio durante l'ebollizione dell'acqua. Chiudere sempre il coperchio quando si usa il bollitore, altrimenti l'interruttore automatico del prodotto non funzionerà. Non aprire il coperchio del bollitore subito dopo che l'acqua si è bollita. Sotto il coperchio si può verificare l'accumulo di vapore acqueo di condensazione ad alta temperatura. Il contatto con questo prodotto può causare ustioni. Attenzione! Il coperchio deve essere posizionato in modo tale da consentire la fuoriuscita di vapore dalla maniglia. Il prodotto è progettato per l'uso domestico e non può essere utilizzato in applicazioni commerciali come posti di ristorazione. E vietato di riparare in autonomia, smontare o modificare il prodotto. Tutte le riparazioni del prodotto devono essere eseguite presso un centro di assistenza autorizzato. Il prodotto non è destinato all'uso da parte di bambini fino all'età di almeno 8 anni e di persone con ridotta capacità fisica, mentale e fisica e mancanza di esperienza e conoscenza dell'attrezzatura. A meno che su tali persone non venga esercitata la supervisione o condotta un'istruzione sull'uso sicuro del prodotto in modo tale che i rischi connessi vengano capiti. I bambini non devono giocare con il prodotto. I bambini non sorvegliati non dovrebbero eseguire la pulizia e la manutenzione dell'attrezzatura. Per la pulizia non utilizzare solventi, agenti corrosivi, alcool benzina o abrasivi.
USO DEL PRODOTTO
Il prodotto deve essere disimballato e tutte le parti dell'imballaggio devono essere rimosse. Srotolare il cavo. Posizionare il supporto secondo le istruzioni.
Lavare il bollitore prima del primo utilizzo secondo le indicazioni della sezione relativa alla manutenzione del prodotto.
Controllare se il bollitore ha un fi ltro correttamente installato.
IT
Modello 68193
Sollevare il coperchio aff errando l'impugnatura in plastica.
Riempire il bollitore con acqua in modo che il livello dell'acqua sia compreso tra gli indicatori di minimo e massimo. Coprire il coperchio del bollitore.
Srotolare completamente il cavo di alimentazione della base e collegarlo a una presa elettrica.
Assicurarsi che l'interruttore sia in posizione di spegnimento - O.
Posizionare il bolllitore sulla base in modo che il bolllitore aderisca alla base su tutto il suo perimetro.
Avviare il prodotto premendo l'interruttore e spostandolo nella posizione di accensione - I.
La retroilluminazione del bollitore sarà visibile durante la bollitura dell'acqua.
Dopo l'ebollizione dell'acqua il bollitore si spegne automaticamente. L'interruttore cambia automaticamente la posizione su "spento" - O e la retroilluminazione si spegne.
Sollevare il bollitore dalla base aff errando solo l'impugnatura.
Non è necessario aprire il coperchio per versare l'acqua.
Scollegare il cavo di alimentazione dalla presa di rete.
Lasciare raff reddare il prodotto dopo l'uso.
Avvertimento! Il bollitore e il coperchio sono molto caldi quando l'acqua è calda. Evitare di toccare le parti metalliche del bolllitore e del coperchio. Si raccomanda di indossare guanti che proteggano dalle alte temperature.
Attenzione! Spostare manualmente l'interruttore in posizione "spento" - O termina in qualsiasi momento il processo di riscaldamento dell'acqua.
Pannello di controllo (solo per i modelli 68194 e 68195)
Il bolitore è dotato di un pannello di controllo che estende notevolmente le funzionalità del prodotto.
Per il modello 68194, il pannello di controllo è situato nell'impugnatura e per il modello 68195 nella base del prodotto.
Il pannello viene gestito tramite pulsanti, la lettura è possibile grazie al display.
Il pulsante dell'interruttore I/O consente di accendere e spegnere il bollitore.
I pulsanti contrassegnati con “+” e “-” consentono di impostare la temperatura alla quale il riscaldamento dell'acqua sarà terminato.
Il pulsante contrassegnato con il simbolo del vapore galeggiante, consente di attivare la funzione di mantenimento della temperatura dell'acqua.
Modello 68194 e 68195
Sollevare il coperchio premendo il pulsante.
Riempire il bollitore con acqua in modo che il livello dell'acqua sia compreso tra gli indicatori di minimo e massimo. Coprire il coperchio del bollitore.
Srotolare completamente il cavo di alimentazione della base e collegarlo a una presa elettrica.
Posizionare il bollitore sulla base in modo che il bollitore aderisca alla base su tutto il suo perimetro, sul display sarà visualizzata l'attuale temperatura dell'acqua.
Utilizzare i pulsanti contrassegnati con “+” e “-” per impostare la temperatura dell'acqua. La temperatura preimpostata in fabbrica è di 100°C. Se prima di accendere il bolitore non viene impostata nessun'altra temperatura, il bolitore farà bolllire l'acqua.
Avviare il bollitore premendo l'interruttore. Ad ogni pressione di un pulsante qualsiasi viene emesso un segnale acustico.
Durante tutto il tempo di riscaldamento dell'acqua il display visualizza la temperatura dell'acqua.
Dopo l'ebollizione dell'acqua il bolitore si spegne automaticamente. La retroilluminazione si spegne e viene emesso un segnale acustico.
Sollevare il bollitore dalla base aff errando solo l'impugnatura.
Non è necessario aprire il coperchio per versare l'acqua.
Scollegare il cavo di alimentazione dalla presa di rete.
Lasciare raff reddare il prodotto dopo l'uso.
Avvertimento! Il bollitore e il coperchio sono molto caldi quando l'acqua è calda. Evitare di toccare le parti metalliche del bolllitore e del coperchio. Si raccomanda di indossare guanti che proteggano dalle alte temperature.
Attenzione! La pressione manuale dell'interruttore completa in qualsiasi momento il processo di riscaldamento dell'acqua.
Attenzione! Se durante il riscaldamento dell'acqua la temperatura viene abbassata o il bollitore viene sollevato dalla base, il bol- litore termina automaticamente il processo di riscaldamento dell'acqua.
Attenzione! Se la temperatura impostata è inferiore alla temperatura dell'acqua nel bollitore. Non sarà possibile accendere il bollitore. Il bollitore non è dotato della funzione di raffreddamento dell'acqua.
A causa dell'inerzia termica del sensore di temperatura, è possibile una leggera divergenza tra la temperatura effettiva dell'acqua e la visualizzazione. L'imprecisione del sensore è riportata nella tabella dei dati tecnici.
Funzione di mantenimento della temperatura dell'acqua (solo modelli 68194 e 68195)
L'impostazione della temperatura dell'acqua, l'accensione del riscaldamento e la successiva pressione del pulsante contrassegnato con il simbolo del vapore galleggiante attiverà la funzione di mantenimento della temperatura dell'acqua. Questa funzione
IT
consente di riscaldare l'acqua e poi di mantenere la temperatura impostata.
L'accensione della funzione di mantenimento della temperatura è indicata dalla retroilluminazione del pulsante con il simbolo del vapore galleggiante nel modello 68194 o dalla visualizzazione del simbolo del vapore galleggiante del 68195.
Attenzione! Il sollevamento del bolitore dalla base disabilita la funzione di mantenimento della temperatura dell'acqua.
Attenzione! La funzione di mantenimento della temperatura dell'acqua può essere attivata solo per le temperature tra 40 e 95°C per un massimo di 60 minuti. Dopo questo tempo il bollitore si spegnerà automaticamente.
MANUTENZIONE, TRASPORTO E STOCCAGGIO
Manutenzione del bollitore
Poiché il prodotto è utilizzato per la preparazione di acqua destinata all'alimentazione umana, esso deve essere mantenuto pulito e sottoposto a regolare manutenzione.
ATTENZIONE! Effettuare tutte le operazioni di manutenzione con il prodotto spento. Per fare ciò, scollegare il cavo di alimentazione dalla presa di corrente.
ATTENZIONE! Il prodotto non deve essere immerso in acqua o altri liquidi. Il prodotto non può essere lavato in lavastoviglie o con acqua ad alta pressione sotto l'acqua corrente.
ATTENZIONE! Far raffreddare completamente tutte le parti del prodotto prima di eseguire i lavori di manutenzione. Non accele- rare il processo di raffreddamento riempiendo il bollitore con acqua fredda.
Usare un detergente delicato per pulire le stoviglie. Rimuovere la soluzione rimanente con un panno imbevuto d'acqua (base ed esterno del bollitore) o d'acqua (interno del bollitore) più volte. Dopo la pulizia, asciugare o lasciare asciugare il prodotto.
Il bollitore è dotato di un filtro a rete all'uscita dell'acqua. Se il filtro è rimovibile, può essere pulito con un getto d'acqua dopo essere stato rimosso dal bollitore. Il filtro non rimovibile deve essere pulito con un panno o una spugna umidi. Non esercitare una pressione eccessiva che potrebbe danneggiare il fi litro.
Rimozione di depositi minerali
A seconda della qualità dell'acqua, i minerali precipitati dall'acqua durante il processo di riscaldamento possono depositarsi all'interno del bolitore. Questo è normale e non interferisce con il funzionamento del bolitore. In caso di accumulo di depositi, rimuoverli con acido acetico o citrico. Versare 0,5 l di aceto nel bolitore o 40 g di acido citrico nel bolitore e rabboccare il bolitore con acqua. Far bolllire il contenuto del bolitore e lasciarlo bolllire per circa 30 minuti. Dopo questo tempo, svuotare il bolitore, sciacquare con acqua pulita e asciugare l'interno. Se i depositi minerali non sono stati rimossi completamente, ripetere l'intero processo di smaltimento.
Immagazzinamento e trasporto del prodotto
Durante lo stoccaggio del prodotto, conservarlo in ambienti chiusi e proteggerlo da polvere, sporcizia e umidità. Si raccomanda di immagazzinare il prodotto nella sua confezione originale.
Immagazzinare il prodotto nella postazione di lavoro. Non accumulare in starti. Non porre nessun oggetto sul prodotto durante il suo immagazzinaggio.
Trasportare in imballo del produttore. Proteggere contro le vibrazioni durante il trasporto. Non porre nessun oggetto sul prodotto durante il suo immagazzinaggio.
DATI TECNICI
| Parametro Unità di misura Valore | ||||
| Numero di catalogo 68193 68194 | 68195 | |||
| Tensione nominale [V~] 220 - 240 220 - 240 220 - 240 220 - 240 | ||||
| Frequenza nominale [Hz] 50 / 60 50 / 60 50 / 60 | ||||
| Potenza nominale [W] 1850 - 2200 | 1850 - 2200 | 1850 - 2200 | ||
| Classe di isolamento | I | I | I | |
| Capacità | [!] | 1,7 | 1,7 | 1,7 |
| Regolazione temperatura | [°C] | - | 40 ~ 100 | 40 ~ 100 |
| Imprecisione del sensore di temp. | [°C] | - | ≤5 | ≤5 |
| Peso netto | [kg] | 1,1 | 1,0 | 1,0 |
